Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Я бы сказал что еще больше значительная разница была между эдак 1992 и 1994 годами. Там и ISA, и VL-Bus, и ранние PCI-видеокарточки появлялись (уровня CL-GD5430).



@Tristana, У меня тоже pentium II с таким странным входом есть (только 450MHz). Интересно, они все такие выпускались? Процессоры обычно в квадратные сокеты вставляются, поэтому когда я впервые его увидел, то сначала не понял, что это процессор такой.



©©©



Что странного в slot1 ? Это была вынужденая мера для размещение Кеша, как можно ближе к ЦП. Не все p2 были slot, потом уже технология позволила размещать кем в ЦП. Такие пробы можно было ставить в slot PGA переходники. Далее ищем тут, особенно тема про историю туалотина , там много чего. Ну или вики.



@Wilco, это просто Slot-1 называлось
До этого были Socket7 (под P1, AMD, Cyrix) - они квадратные, да. Потом пошли ЦПУ-"картриджи", в пластиковых корпусах (фирменные), с радиатором и вентилятором, на борту - это и есть Slot-1 (в таком исполнении мне попадались PII, PIII, Celeron). И, после данной необычной ветви, Intel вернулась снова к "квадратным" сокетам (PGA370). Воть

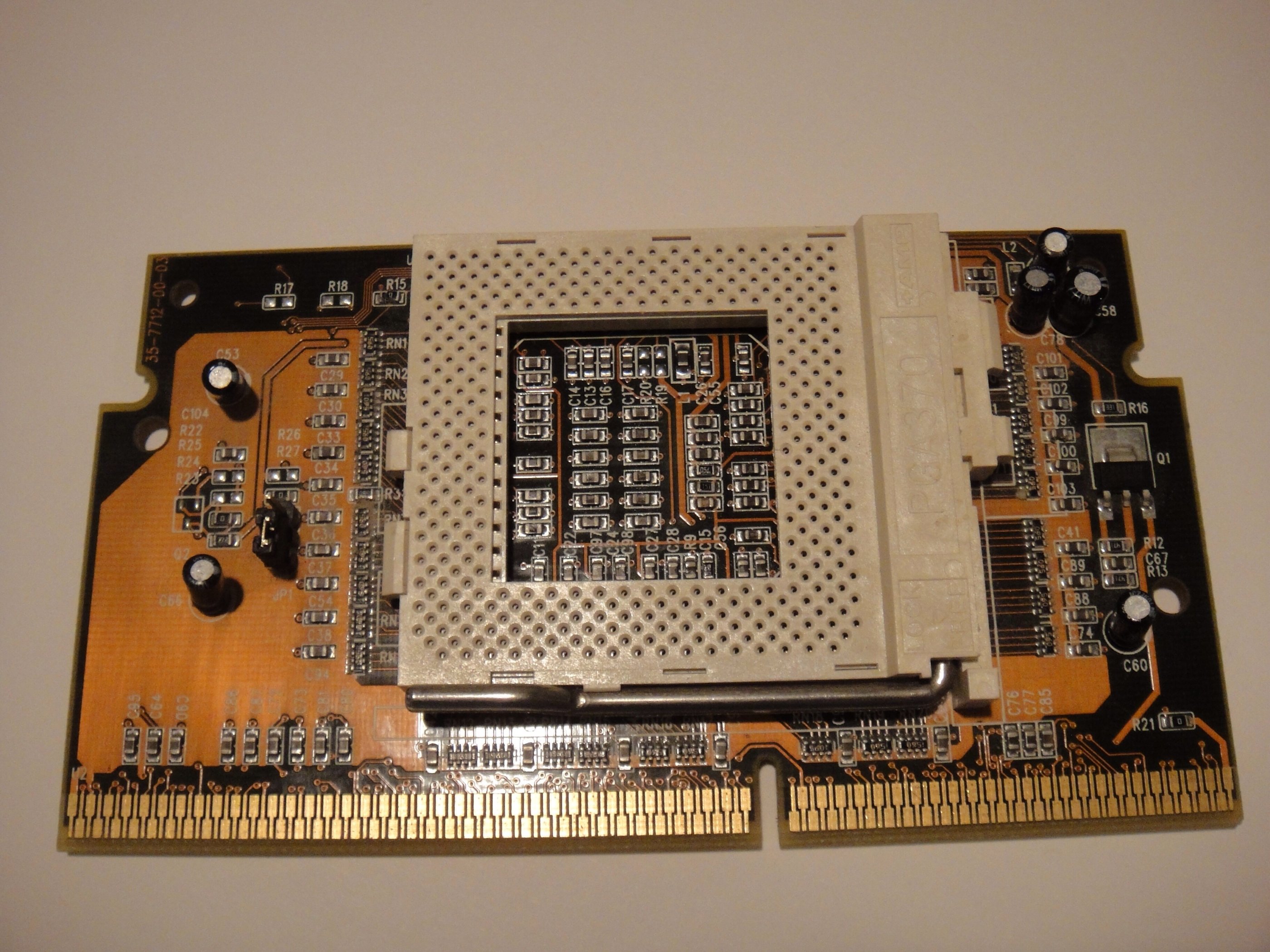

Существует великое множество переходников (slotket, вроде бы) - с "квадратного" сокета на "картридж". Очень полезные штуки, но они все разные - есть сугубо под PII, есть под PIII

--- добавлено 1 дек 2017, предыдущее сообщение размещено: 1 дек 2017 ---

Спасибо! и это ещё не всё! Остальную "коллекцию" мне лень доставать с чердака, просто)) там поселились P233-MMX (в редкой плате, с памятью под sdram) и два PIII - 500MHz, 733MHz. От дизайна ThinkPad'ов тоже неимоверно в восторге! У меня есть знакомый, который их коллекционирует... Есть в них нечто... Такая "настоящая Америка", скажем. Я же просто пользуюсь тем, что имею

Угу... Знаю я про этот кодек. В одну мою материнку встроен Yamaha OPL SAx (если ничего не путаю), и ведет он себя неприлично, хуже чем дискретная карточка. (Иногда звук "рвется" в Анриле, например)

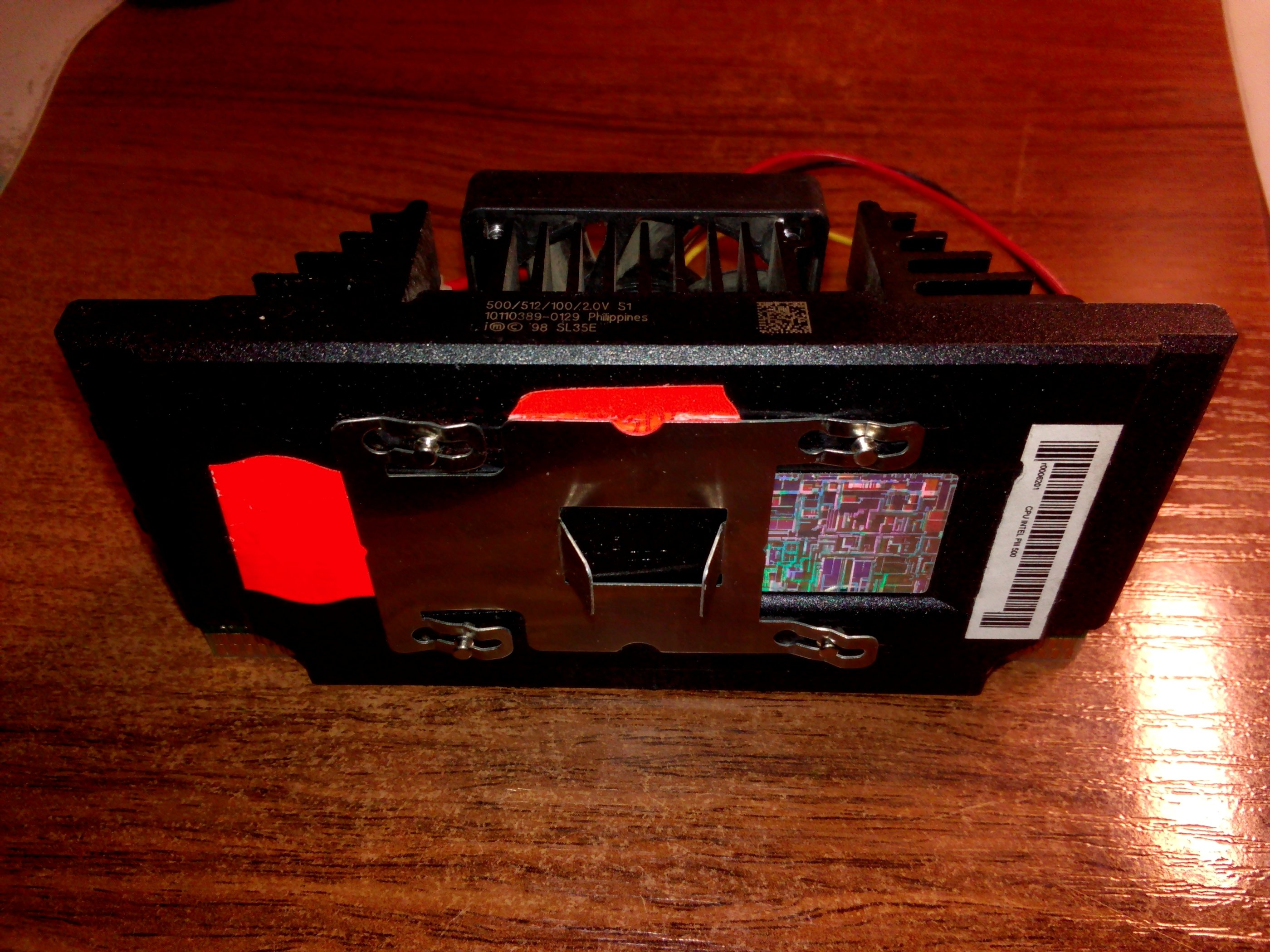

Из "Слот-машинок" у меня есть P-III 500, который мне давненько подогнали. Правда у меня матери уровня Asus P3B нету, чтоб проверить. Но глаза сабж радует, и я постараюсь как-нибудь (после НГ хотя бы) найти должную мать под данный проц.

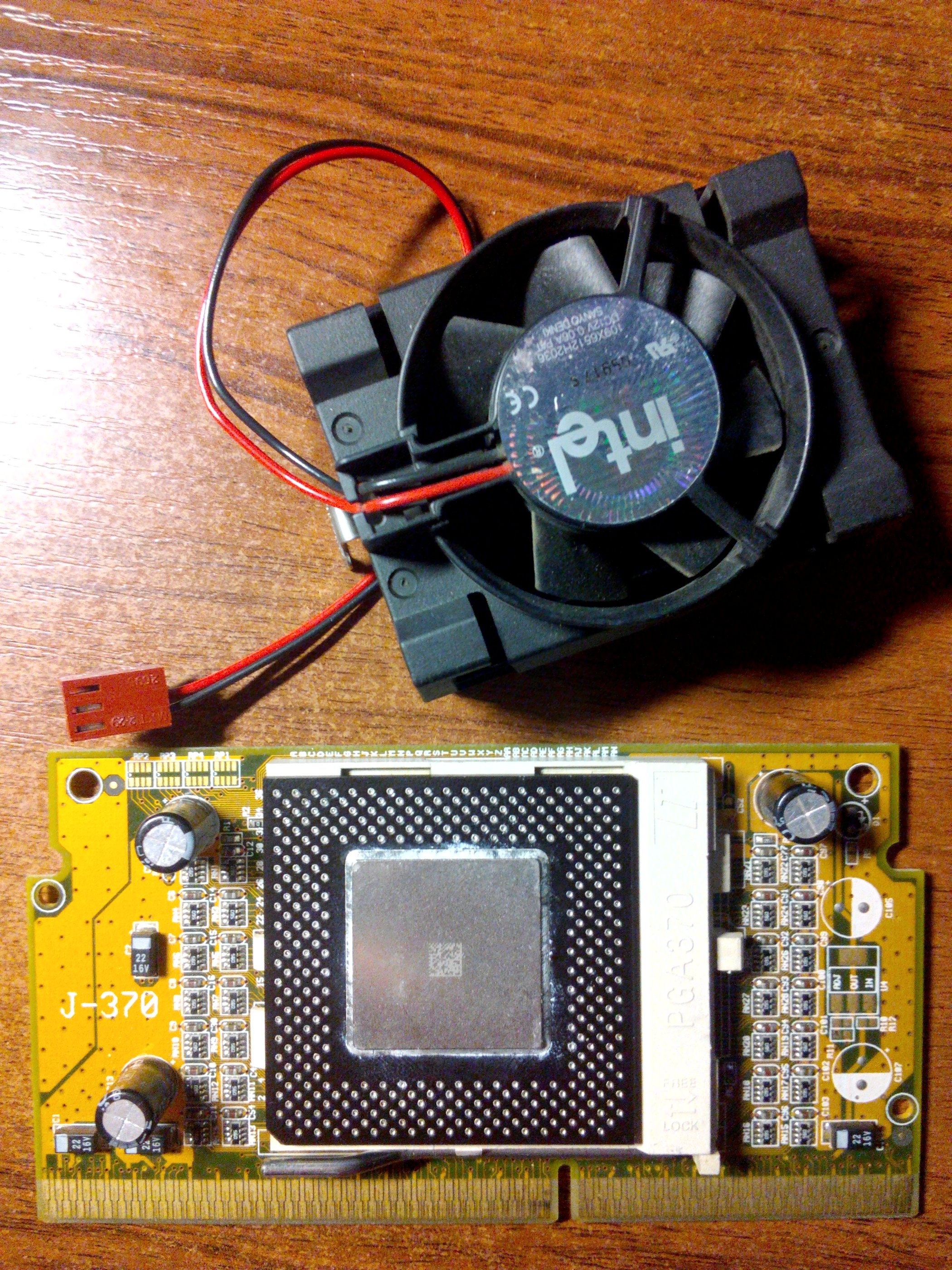

Ну и еще есть "slotket" с Сельдереем на 400, который должен пойти на PII/Celeron билд, но всё руки никак не дойдут ATX корпус откопать. Плюс не очень уверен потянет ли моя материнка (Asus P2L97 Rev 2.05) данный сабж. Чипсетина (440LX) должна по-теории.

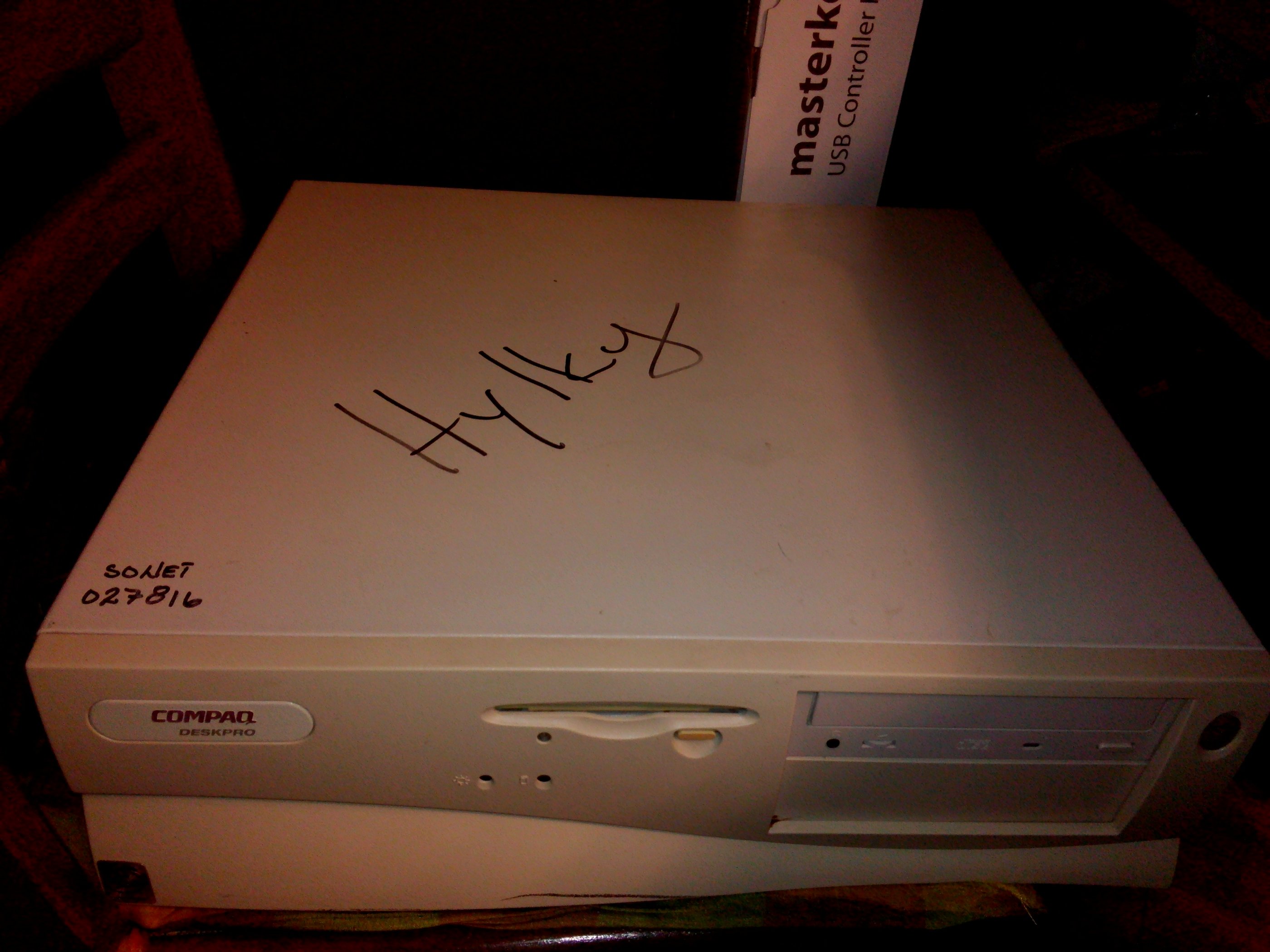

Есть еще сам PII на 266, он у меня в Compaq Deskpro 2000, его на выходных этих буду в чувство приводить (Вроде как только винта там нету, брал вообще за какие-то копейки сравнительно недавно. И естественно я о процессе оживления отчитаюсь здесь).

Вот это касаемо наших реалии истина. Это в США скажем, или в Англии, олдгеймерство довольно незаморочная вещь, тот же LGR к примеру. У нас же здесь в России - что есть, или что перепадёт.



Ерунда. У меня все старые компы набиты по максимуму. Покупал и мамки с ебая по 200 баксов и раритетный звук по тысяче.



Раритетный звук - AdLib небось? Или Гусь?
Ну кто-то успел и пачками Voodoo 2 набрать из PC-1 пару лет назад за копейки, тут как повезет.
Меня начинка моих компьютеров очень даже устраивает.



@Apache, симпатишный Compaq
Забавно, но именно Asus P3B у меня и лежит на чердаке)) её выкинули из одной местной школы, а я подобрала)) PIII-500, как раз, в ней и стоит сейчас. У этой платы глючила её фирменная "jumperless" система переключателей, пришлось их разбирать и чистить...

LGR - Lazy Game Reviews? Знаем, уважаем)



После таких вот тирад я чувствую себя глубоким стариком.



Ни то, ни другое не стоит тысячи баксов.
Около тысячи может стоить вот это Самый легендарный и раритетный звук на PC или вот это Самые редкие звуковые карты для IBM PC



@easy_john, а мне ещё Turtle Beach пришли на ум, какие-нибудь профессиональные



Опять же, дизайн, плюс компьютер интересный. Более поздние Deskpro (Deskpro EN к примеру) - уже не так редки (на Авито за бесценок полно можно найти, да и к тому же это зачастую обычные P-III машины на Коппере), да и внешне как-то уже не зацепляли меня.
А тут еще Матроксовское видео стоит на 2 мегабайта, правда пока так я и не уточнил, какой конкретно видеочип установлен. (Хотя на всякий случай заготовлена дежурная ATi 3D Rage II+DVD). Плюс потом Фау-2 туда поставлю, даже без SLI хотя бы.
Там 3 PCI-слота (один из них "совмещен" с одним ISA-слотом, таким образом 3+2 или 2+3, стандартный подход для тех лет), так что ISA-звук точно ставить надо будет. А то думал что на радостях туда зафигачу Audigy SB0090, она пойдет тогда на "концепт" Сельдерея. С 3dfx Voodoo 3, который 1000.

Клинт, на равне с Бачило и Newbiliusом меня и подтолкнули всерьез заняться старыми железками, благо было от чего отталкиваться.

Я ж совсем забыл что Роланд делали звуковухи полноценные, а не только MIDI-модули. Как раз SCC-1 и LAPC. Тогда это понятно. Снимаю перед вами шляпу тогда. Потрясающая штука.



Я на вогонсах создавал тему по самым редким звуковухам.
Совместными усилиями была создана табличка в гуглодоках со списком таких карт, если интересно:
linkp



Ну тут ты не показатель равных наших и их возможностей, скорее исключение, как у нас, так и у них. Так же, как товарищ Artex с вогонсов - одно из исключений тамошних. Основная масса не "разоряется" на это хобби, безотносительно страны проживания. У них единственное преимущество - логистика. Не обламываются с ограничениями на отправку и в целом платят за доставку меньше, а то и local pickup'ом забирают бесплатно.

--- добавлено 1 дек 2017, предыдущее сообщение размещено: 1 дек 2017 ---

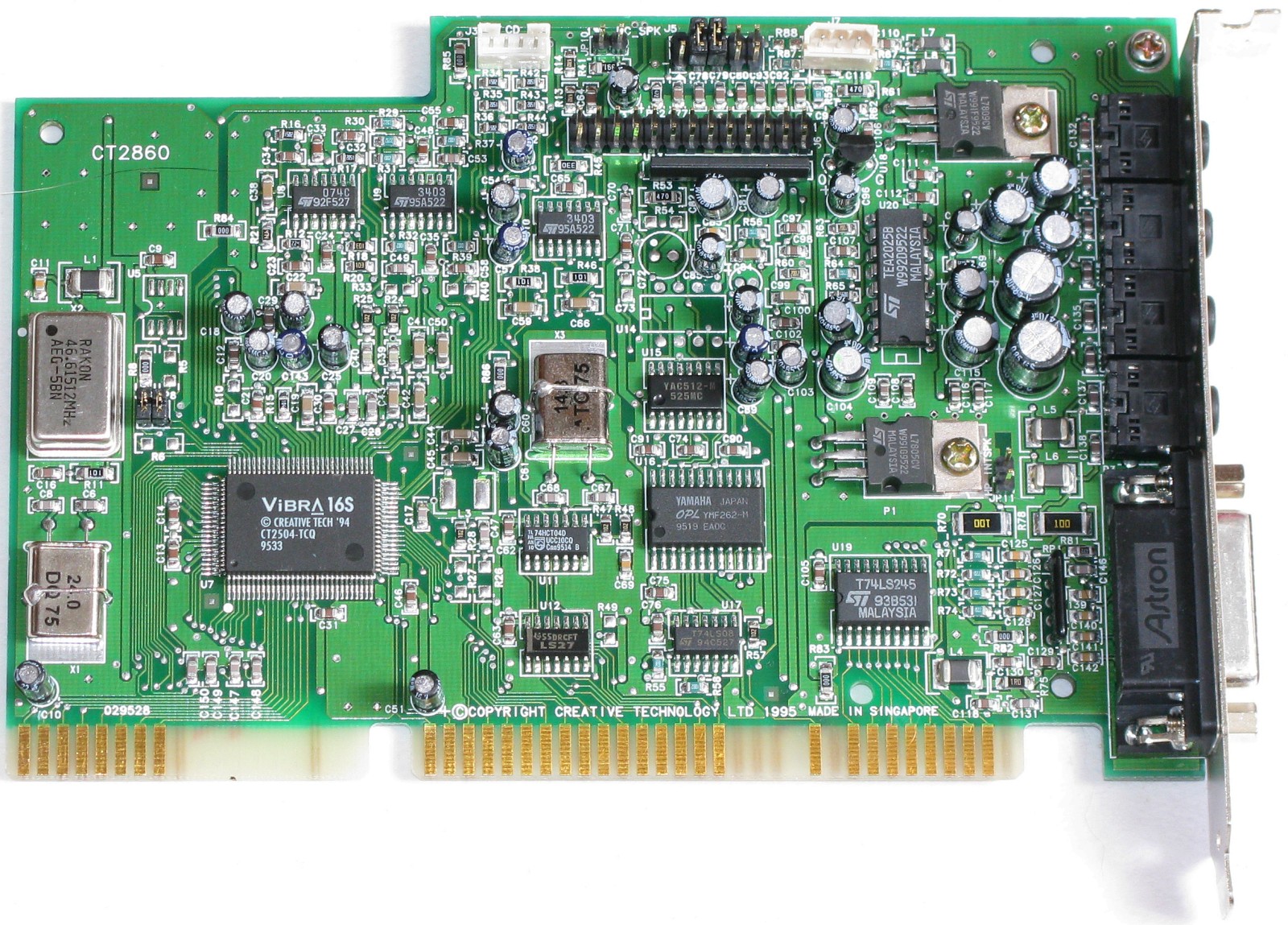

А мне из вибр нравится CT2860, OEM для HP.
Creative Sound Blaster VIBRA 16, CT2860 « Музей мультимедийного IBM PC-совместимого железа


Короткая, в любой, самый экзотичный корпус влезет, хоть в Schneider Euro PC, хоть в моноблок какой. Тоже с честным OPL. И без PnP. Hanging Note Bug есть, к сожалению, но это массовое у сингапурцев.



Напомните, плиз, какие SB16 были со scsi на борту, кроме ct-1770.



Взял бы себе такую, если бы мне попадалась для начала. А то на 16C чипе максимум что видел это "Медиафорты" с FM-тюнером, да простенькая ASUSовская версия. I-A16C кажется она называется.



Это я погорячился, XT же, 8-bit.

--- добавлено 1 дек 2017, предыдущее сообщение размещено: 1 дек 2017 ---

Да к тому же на 16C уже CQM, честного OPL нет.



Вот поэтому я и хапнул себе CT2260. Ибо если уже такие Вибры редкостями становятся, скоро и какие-нибудь в духе CT4170 уже редкими будут. И я уже молчу про возможность какую-нибудь AWE64 Value поискать. Можно конечно как-нибудь будет, после НГ попробовать поискать.



Валяются такие mediaforte тут под ногами. sf16-fmi-03 на 16c, а sf16-fmp-02 и -03 - на 16s и китайскими клонами ямахи.

Еще не скоро. Вот только сегодня на phantom выставили за 500р.
