Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Я "Призраками" привык называть. Да, видел уже. Стоило только об этом упомянуть.

Хотя я уже подумывал себе Медиафорту на 16С надыбать. Банально чтобы было. ISA-девайсов много не бывает.



О, давай я тебе хлам всякий солью за условную денежку? А то класть некуда



В ЛС скажи что есть, я посмотрю, что в общих чертах. Так-то по cheap-звуку у меня OPTi и ESS-ки (хотя не все их саунды называют хламом в общем-то) есть, если что.



Почему "максимум"? Очень приличное исполнение, не говорю уж об ASUS. Куда приличнее oem (opl в расчет не беру)



Я бы взял) Только почта, почта.



@easy_john, присоединяюсь! Озвучьте весь список, пожалуйста, можно в личку, можно и здесь..) Кстати, я почту не боюсь!!! Вы как хоббит, и хранить стремно, и выкинуть жаль?))))



Мне легче всех взять будет, я в Питере потому что.
Так что да, ждем спискоты. Уже 3 человека ждут.



Господа, список будет начинатся кучкой isa сетевух, которые и по 50р никто не берет.



@easy_john, странно, учитывая что от сетевых в наши дни еще есть какой-то толк. Понимаю что никто особо не берет модемы 3comовские или Roboticsовские, которые я тоже видел пачками лежат никому не нужные.



Зарекся было брать еще что-то на slot, однако вчера притащил аж четыре платы, все по-своему интересные. Две платы CLR - в интернет не нашел никакой информации, при загрузке имею следующее:
CLR W6111C1 и CLR W6111C2, соответственно. Обе 440bx, из самых ранних, прекрасно выполненные, на уровне ASUS P2L97, но более широкие, обе с четырьмя слотами под оперативку, - первая имеет систему переключателей для задания типа процессора, 233, 266, 300, 333. Вторая - позволяет выставлять все в биос, причем вплоть до 133 и множителя 6 (если не запамятовал), но работает только (предварительно) с PII 400, и то, не уверен, что стабильно. С PII 500 запускается, но виснет клава и в биос зайти уже не дает. Еще две платы вполне "узнаваемы" - slot/socket Elitegroup P6BXT-A+ и очень необычная - на simm и по обвязке чистой воды socket 7 - PD-440FX с ямаховским звуком (посадочное место под wavetable, к сожалению, вакантно )

p.s. по наводке обнаружил, что CLR - судя по всему, MSI. Платы - ревизии MS-6111. Макс. опер. - 1Гб По второй плате CLR - в подробной базе материнок информации нет, видимо, просто одна из ревизий. Но, остается непонятной возможность выставить частоту и множитель в биос, не поддерживаемые платой. Кстати, эти данные - адаптивные, к примеру, для 266-го PII не предлагается частота 100, а для PII 400 можно выбрать и 133 - вот такие странности.



Итак, воскресный вечер, плавно переходящий в ночь. Для обычного человека - идеальное время для того чтобы развалиться на диване и посмотреть какой-нибудь фильм, или зарубиться во что-нибудь. Ну или время готовиться ко сну, для тех кому рано просыпаться. Для олдхардовца - покой только снился, так что самое идеальное время для работы с компьютерами.

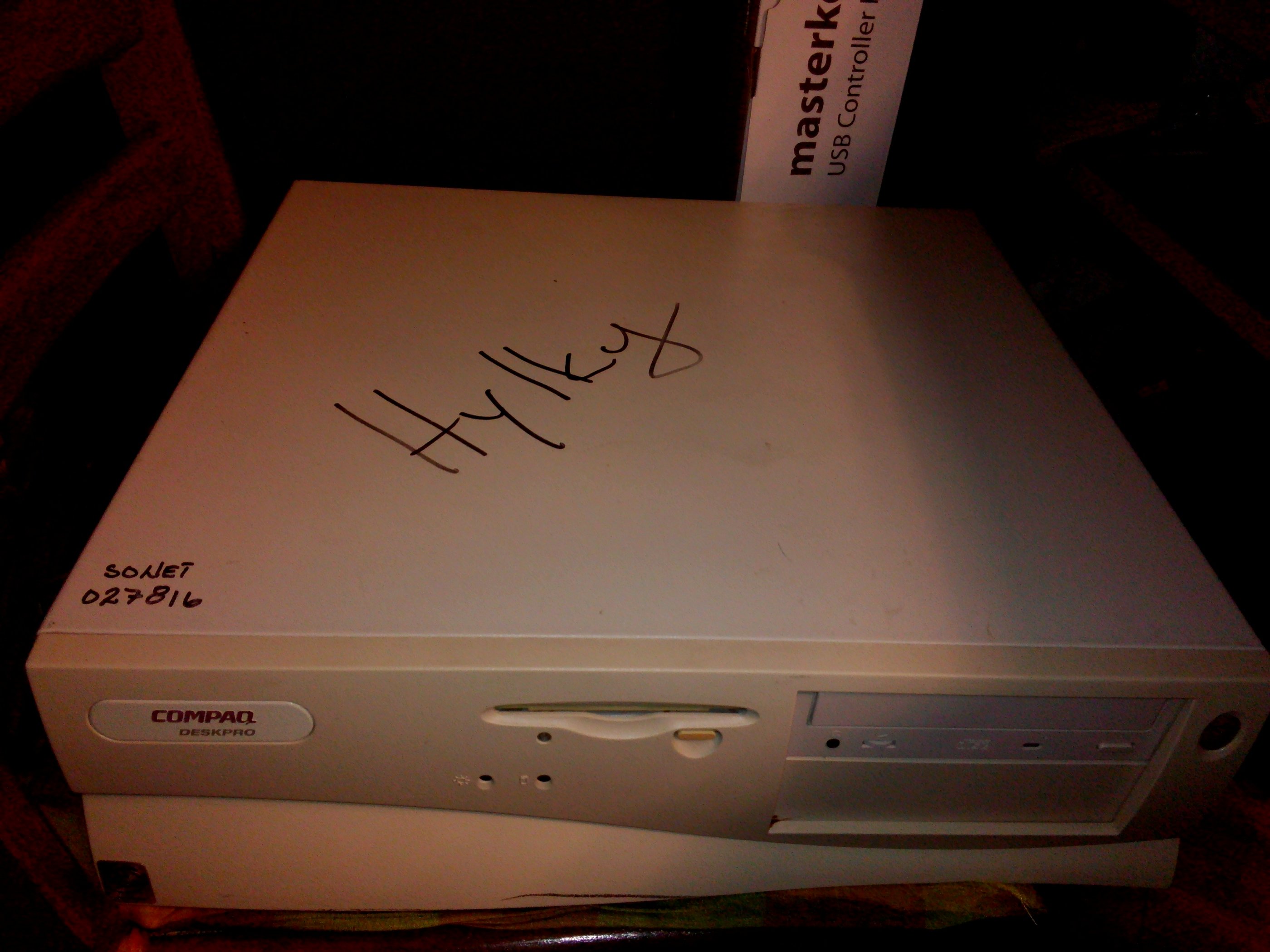

Машина, как я уже упоминал тут, брендовый Compaq Deskpro 2000. Типичный десктопчик своих лет, однако меня очень привлекает дизаин данного компьютера.

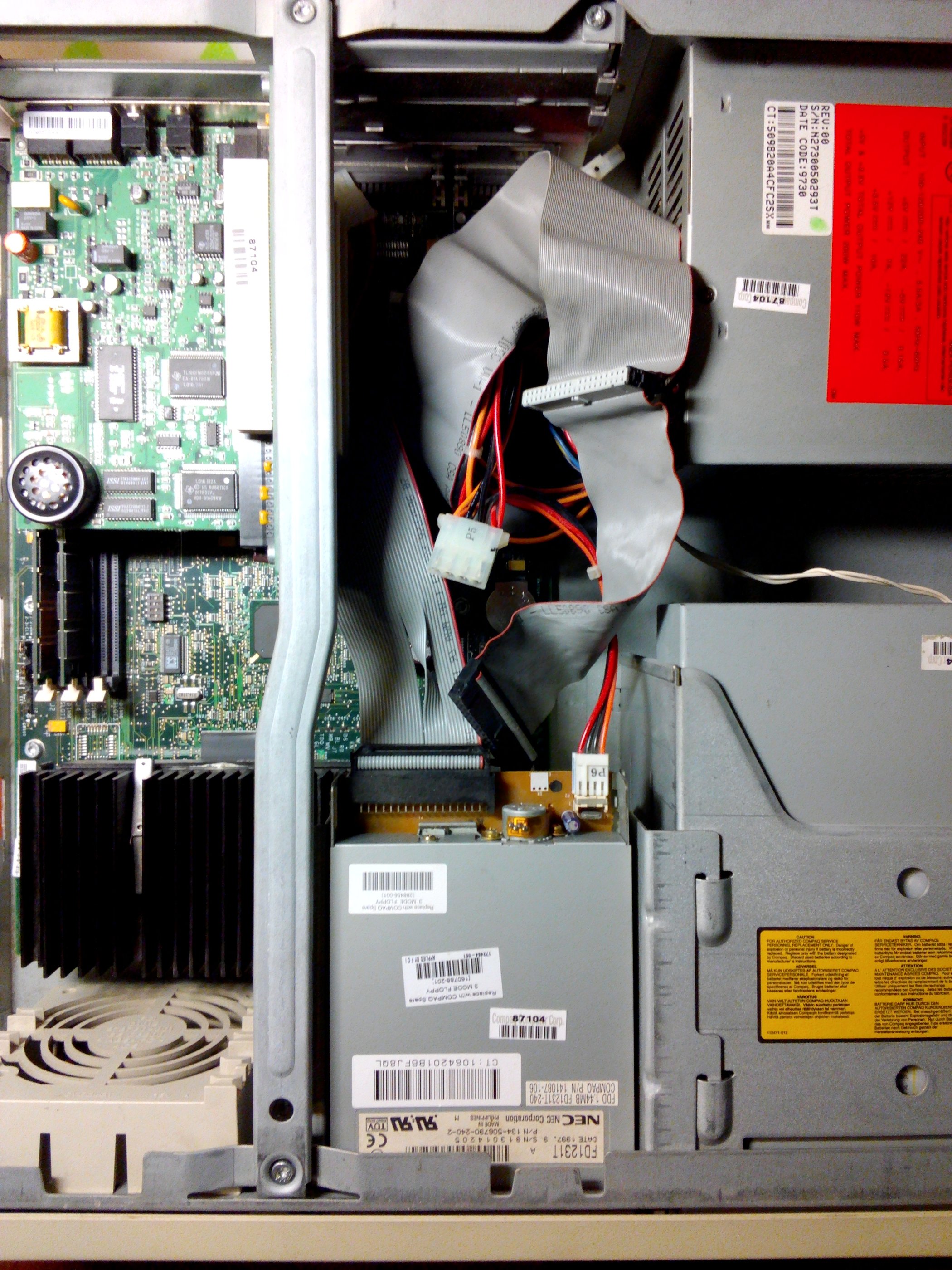

От предыдущего владельца тут стоял модем U.S.Robotics. Хотя может он тут и с завода стоит по умолчанию, тут не скажу.

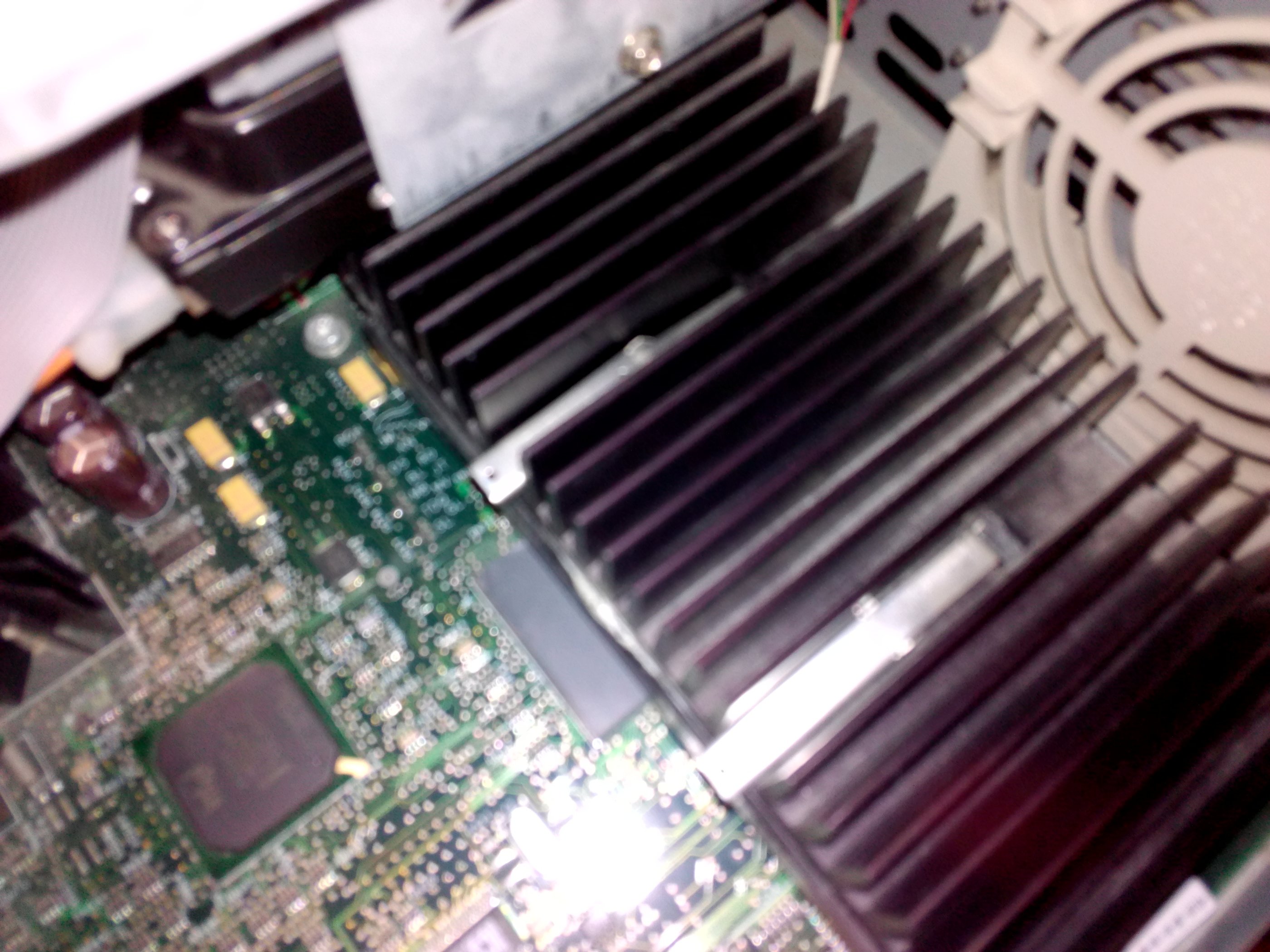

Кстати - нашел тут одну прикольную фичу: обратите внимание как тут расположен слотовой Pentium II. Весьма необычно - горизонтально.

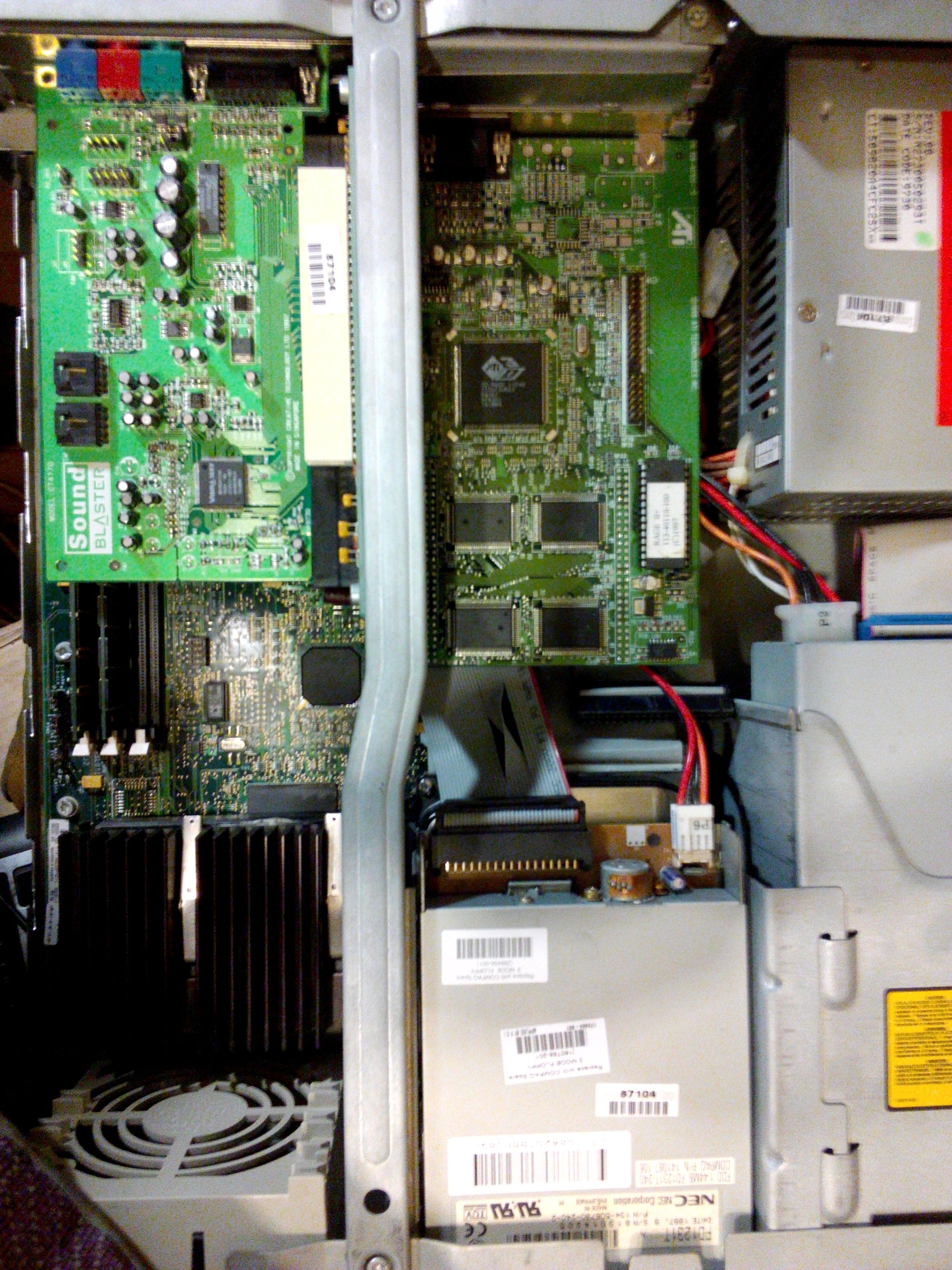

Из апгрейдов я пока на компьютер поставил Creative Vibra16 CT4170 и (несмотря на то, что тут на материнке стоит чип Matrox MGA-1064SG-H - Matrox Mystique) ATi 3D Rage II+DVD, потому что надо проверить на работоспособность, да и почему собственно нет?
В будущем поставлю 3dfx Voodoo 2, правда без SLI, потому что тут будет установить данную конструкцию... слегка проблематично.
Как меня и предупреждали - жесткого диска на компе не было. Не проблема. Поставил Samsung SP0802N, который был заготовлен для таких целей. 80 гигов за глаза хватит.

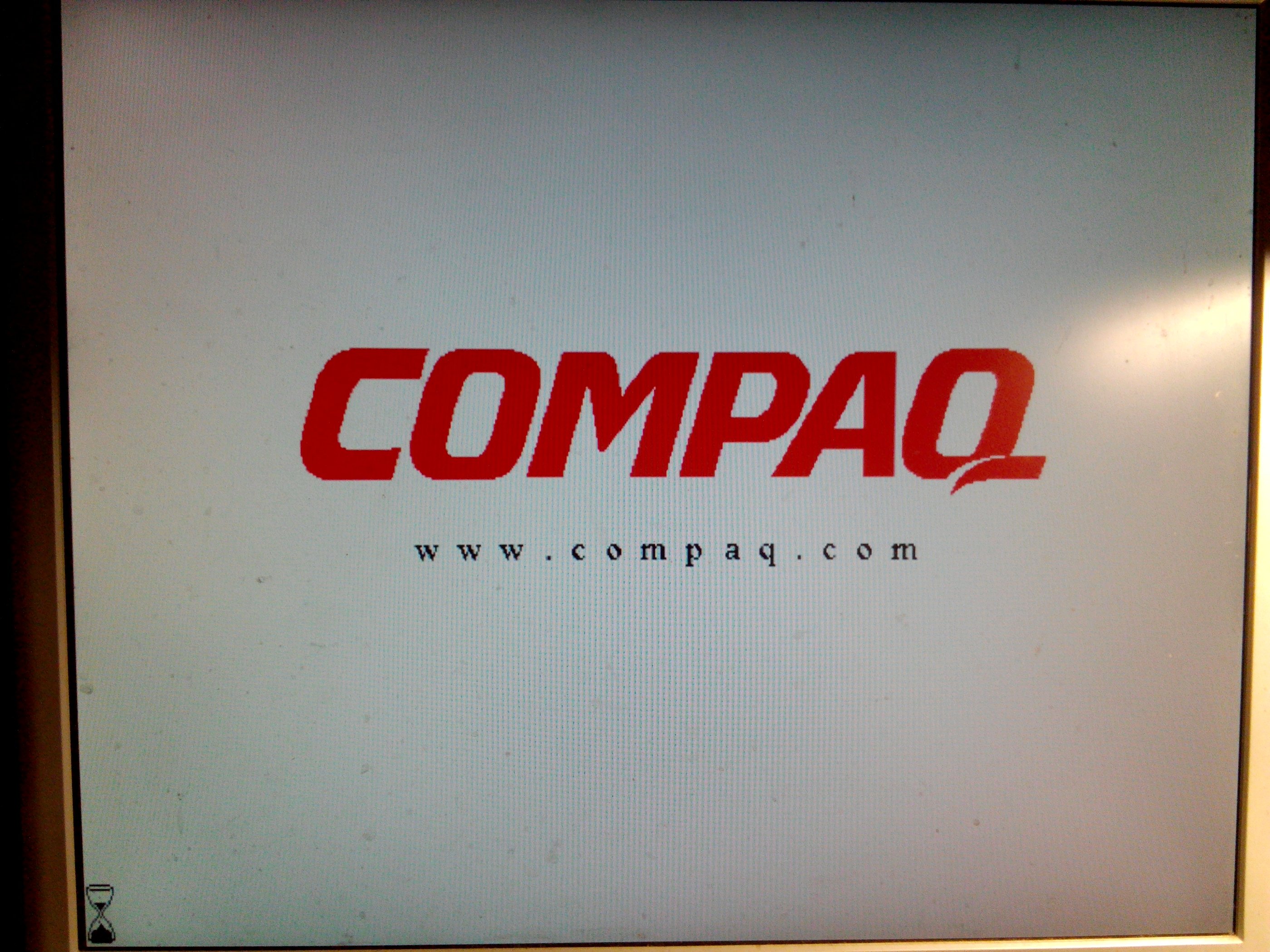

Всё установлено - пора делать запуск:

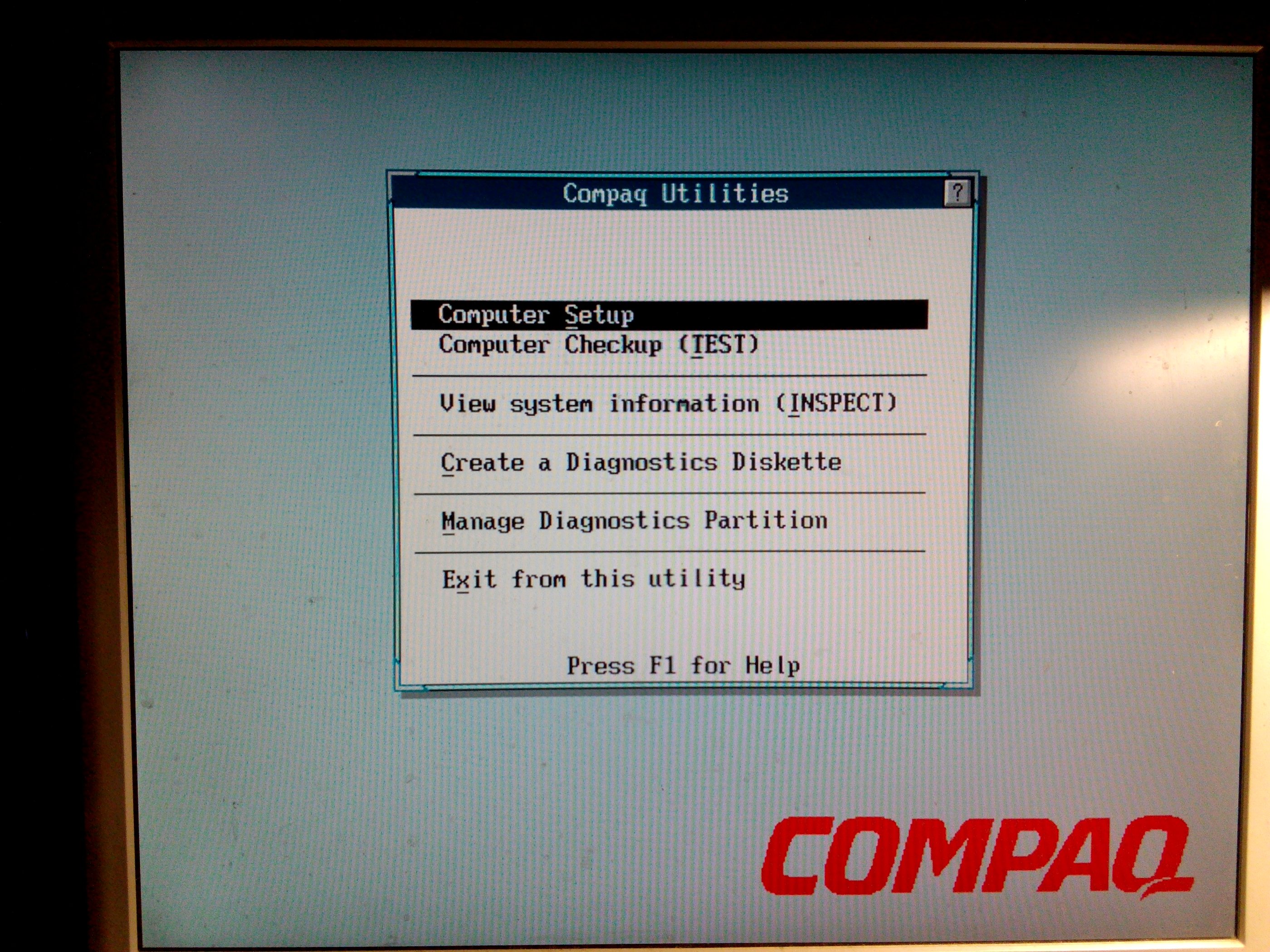

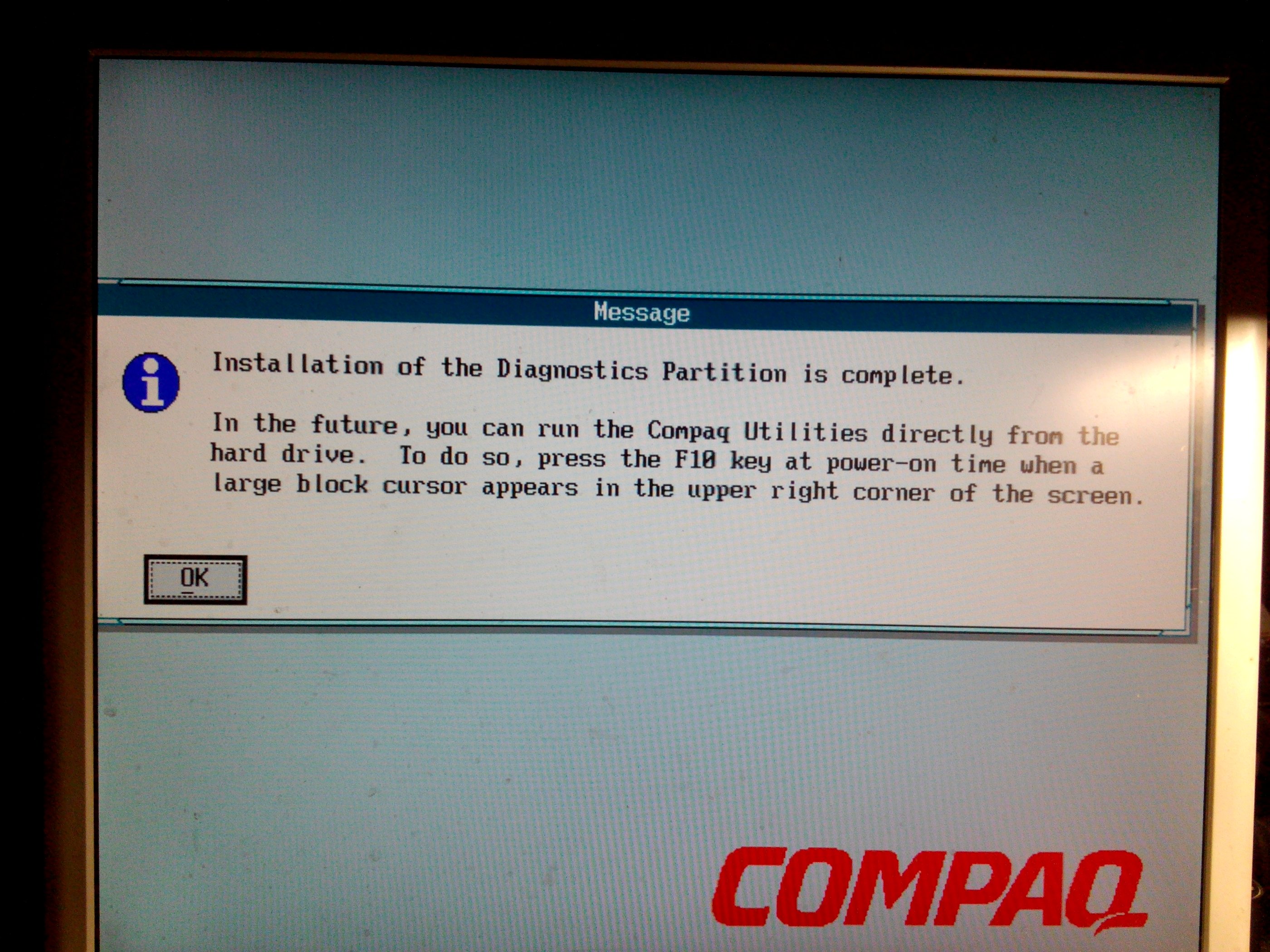

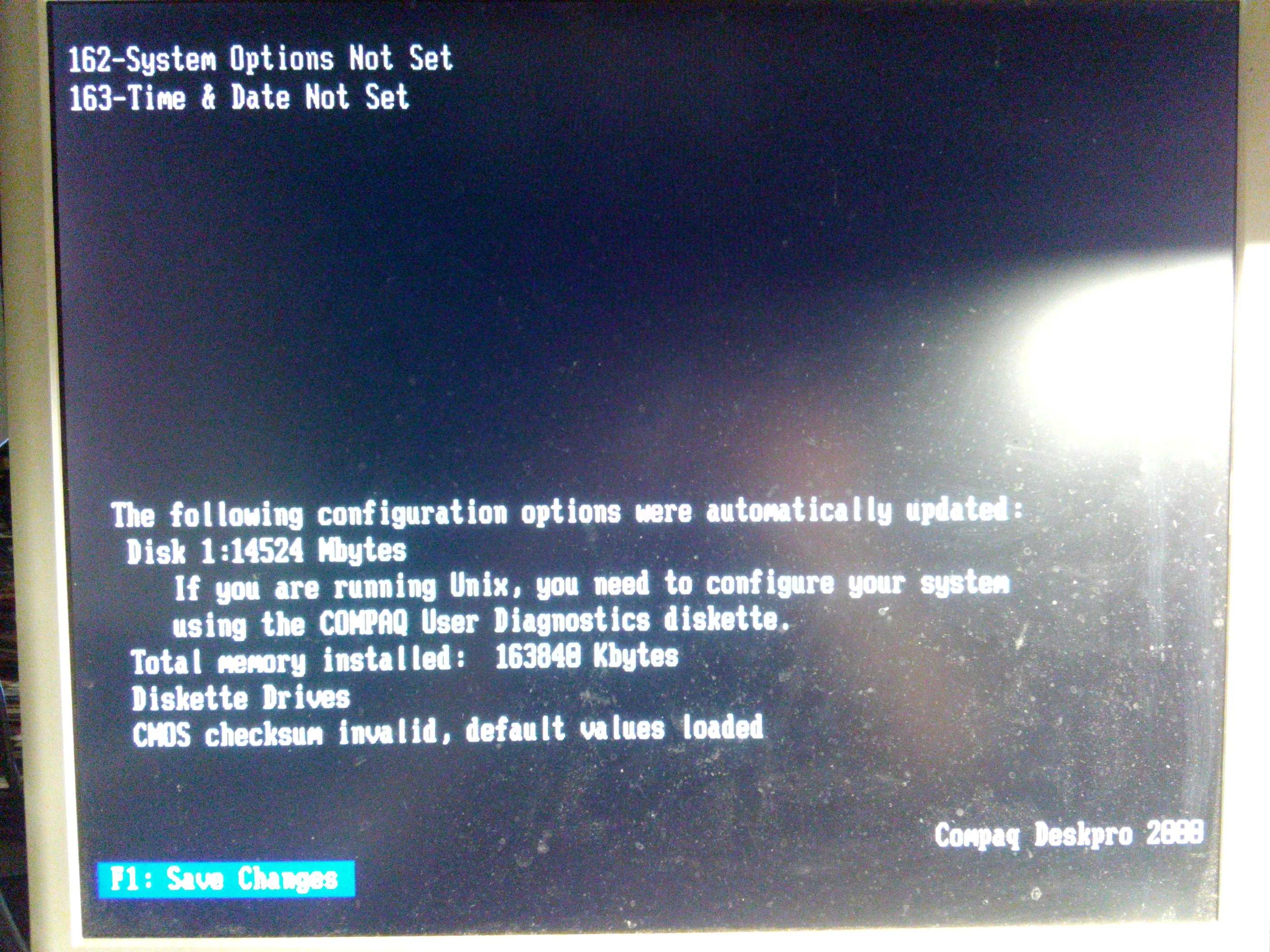

Ну что ж, оно живое! Правда настройки все сбиты, да и их тут по факту и нету... ибо здесь очень хитрый BIOS. Дело в том, что он создает скрытый раздел на жестком диске, и затем туда копируются файлы с дискет. Сами образы можно до сих пор скачать на сайте Hewlett-Packard.
Поддержка пользователей, что еще добавить.

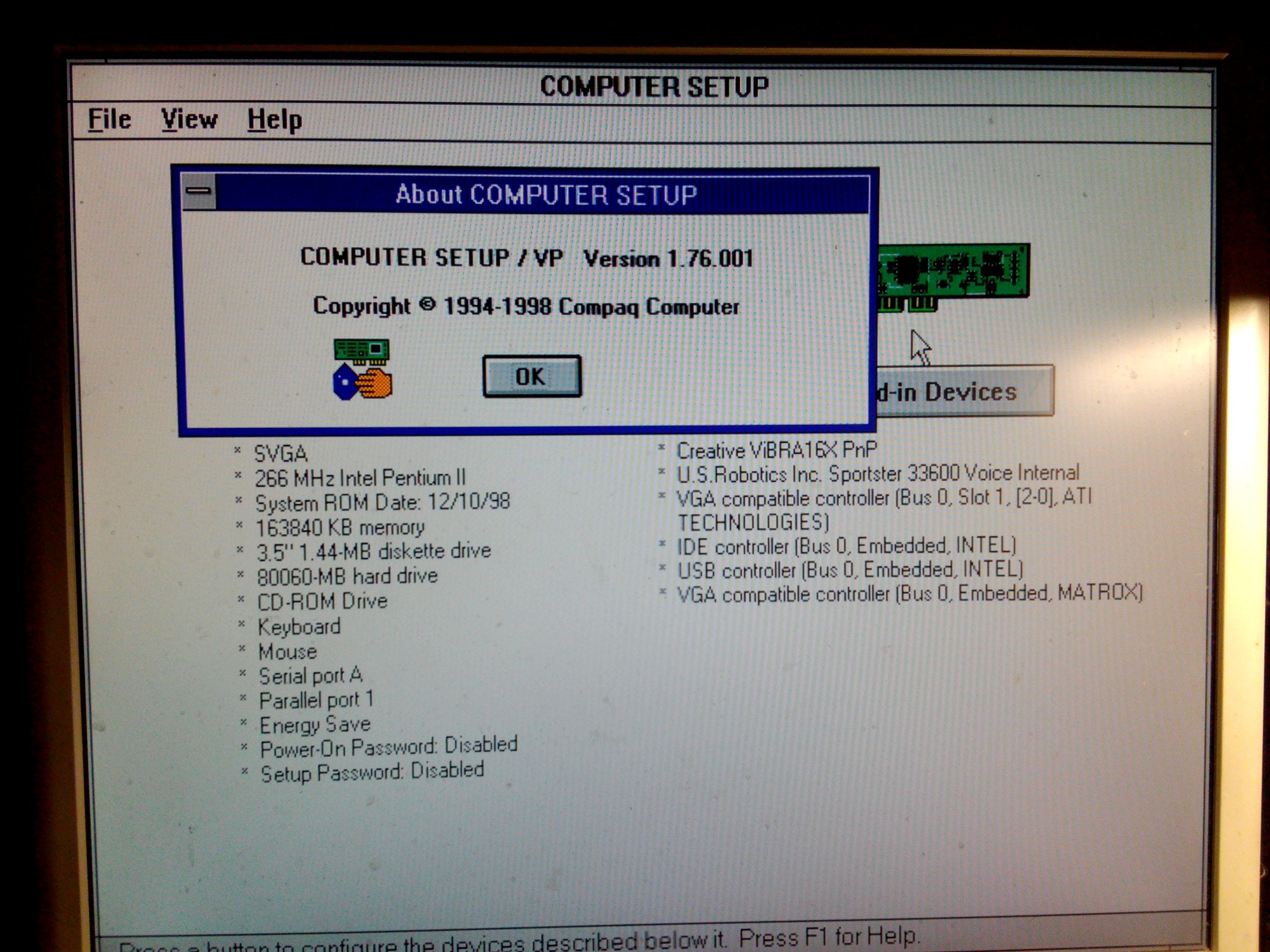

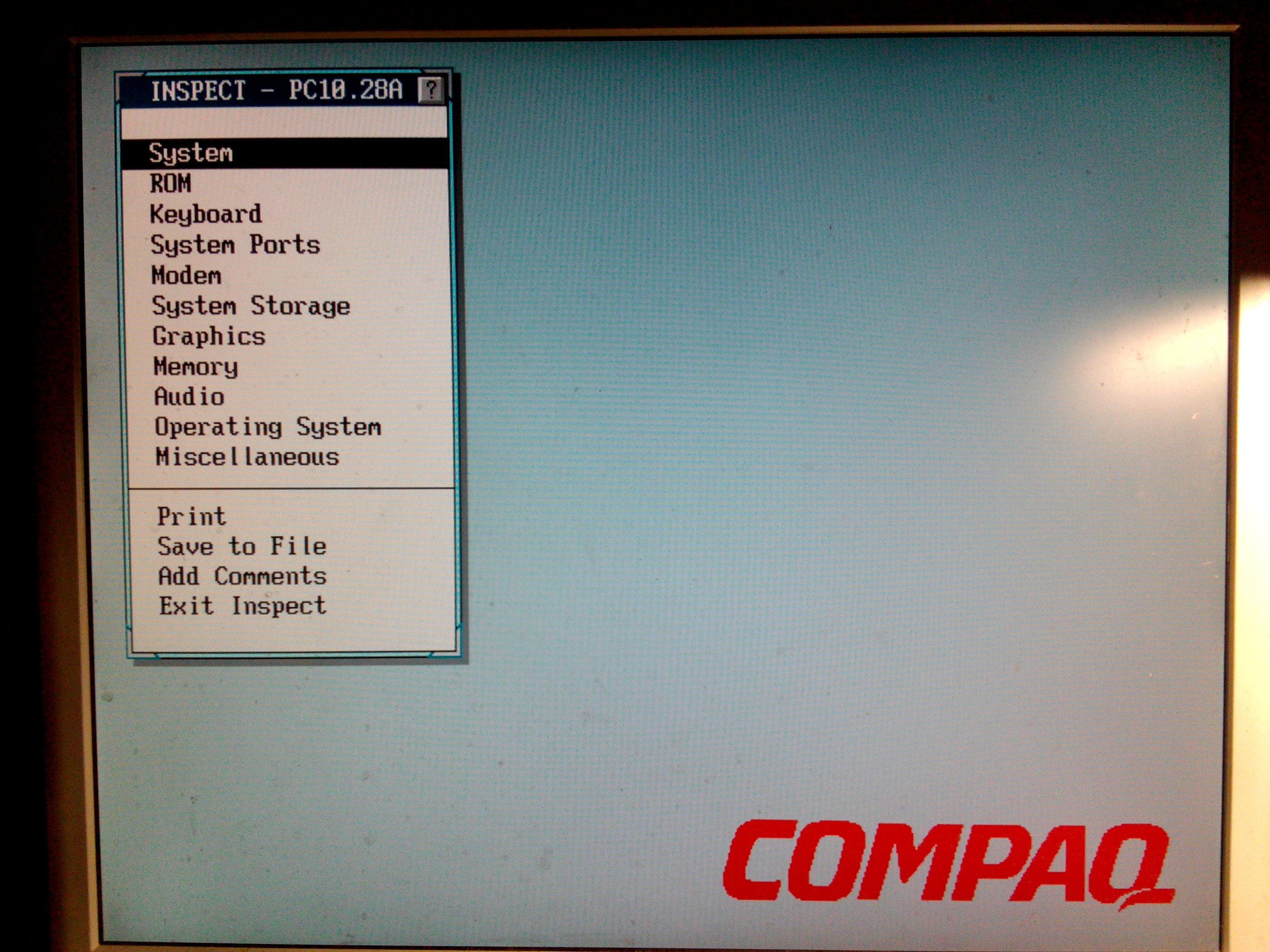

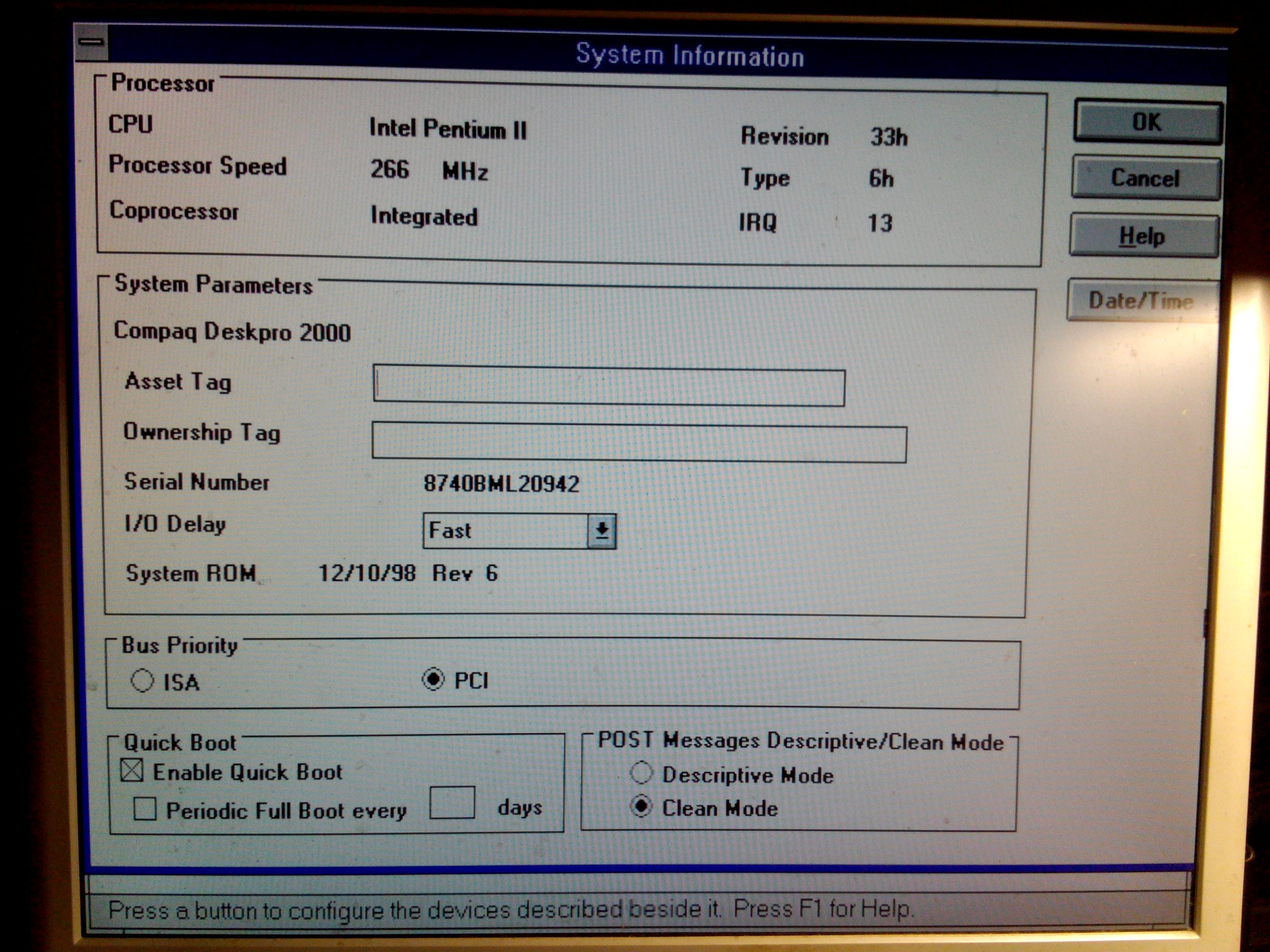

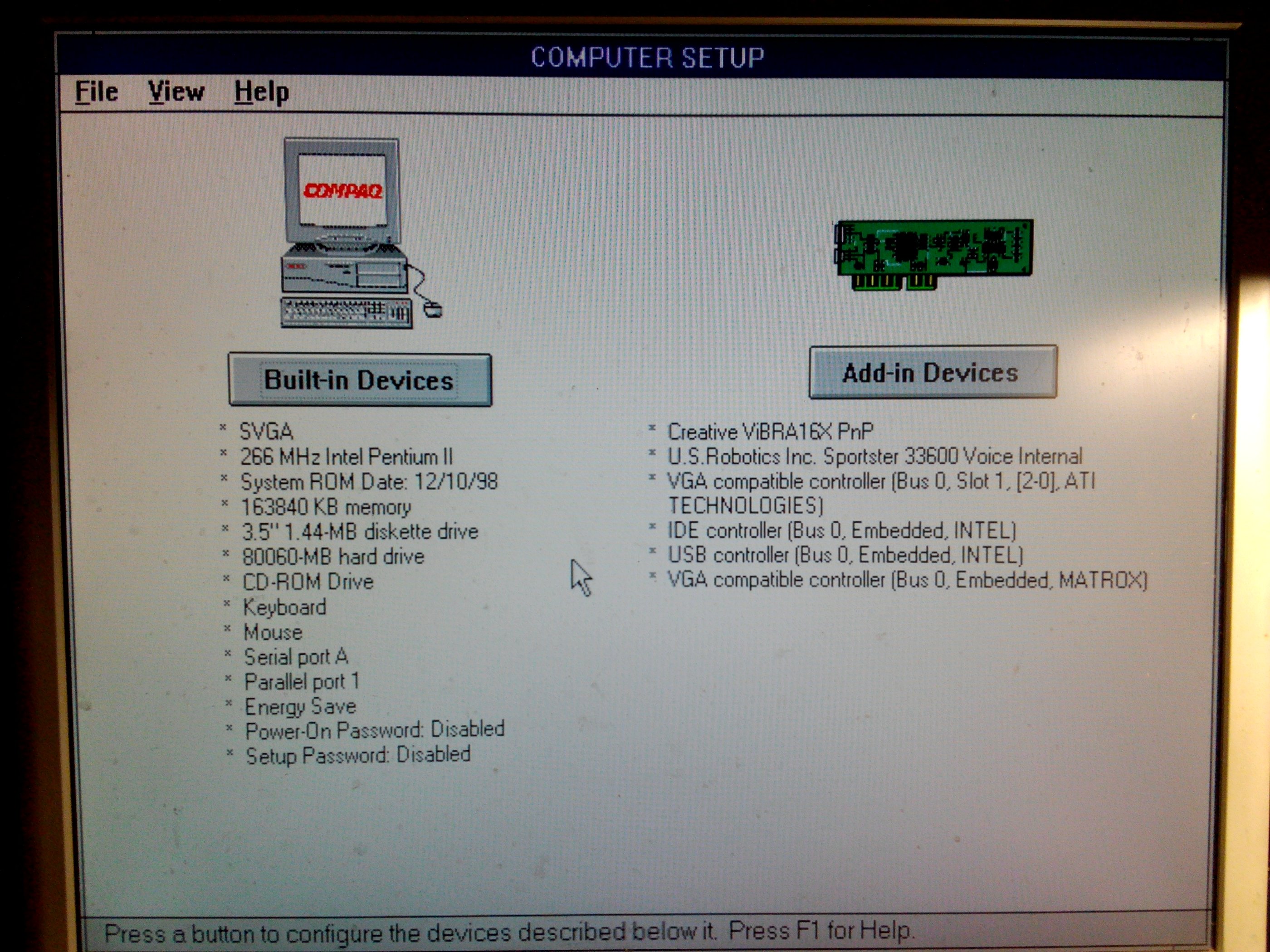

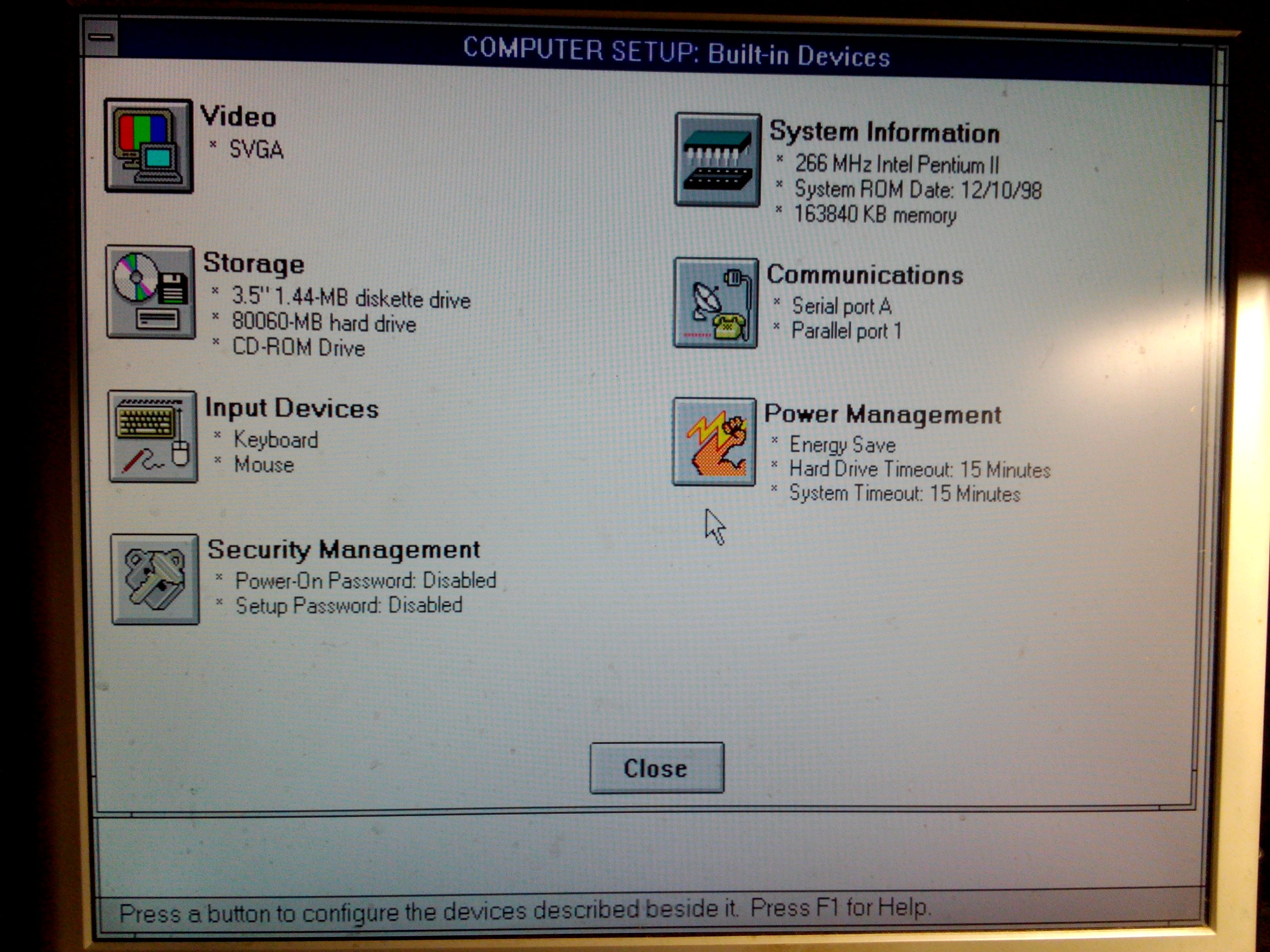

Итак, всё оформлено и установлено, правда 1 час был потрачен впустую из-за головоломки с определением жесткого диска (сначала я думал что винт тупит. Поставил Maxtor на 20 гигов, который был 100% рабочий - всё равно ни алё. Оказалось что шлейфы не проверил, потом еще и поправил пины на материнке. Короче говоря то, что надо делать в начале и сразу. Бывает.) В общем вот такой тут BIOS. Заодно передаем привет UEFI (в 97-то году!) и Windows 3.1, GUI которого был взят (хотя пальма первенства по графическому BIOSу принадлежит AMI WinBIOS).

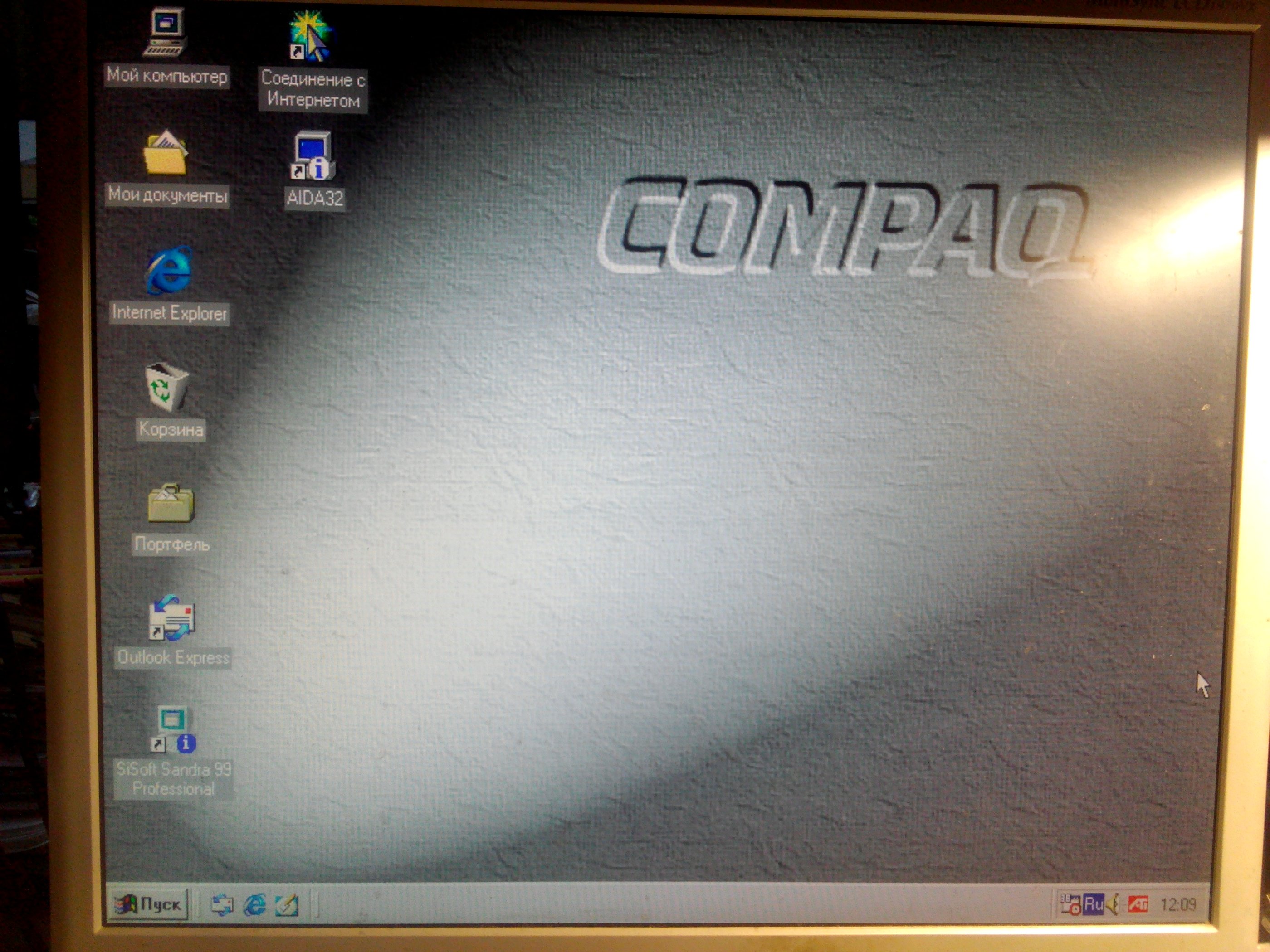

Компьютер готов. Осталось установить систему, дровишки - и в бой! Но это не сей момент. Время отдохнуть и мне, и компу. Да и процесс установки 98-ой Винды не такая уж и тайна, все знают как выглядит.

Вот такие вот пироги.



@Apache, здорово! Тоже часто пренебрегаю покоем ради возни с железом) Однажды и мне перепал deskpro pd1005, к которому очень бережно относились и я не смог устоять)) Все карты, как полагается, елочкой, но видеокарта - увы, со своей фирменной расширенной планкой, вставляется непосредственно в слот материнки. В общем, nlx. Стоял как раз Rage, то ли pro turbo, то ли как ваш. Хорошо, что нашелся g400 того же формфактора, чтобы соответствовать слотовому процу. Сейчас появился еще и banshee, можно сделать downgrade



http://i.imgur.com/6tX7Dmi.jpg
http://i.imgur.com/aLWT1RJ.jpg

У меня лежит без дела эта плата и AMD k6. Я не раз пытался запустить её, но тщетно: спикер не пищал, сигнал на монитор не появлялся. Перемычки и так и эдак ставил. Наверное процессор не подходит, или переставляя перемычки, я что-то сломал давно. Надо бы купить P55 и попробовать с ним запустить, но всё руки не доходят.



https://courses.cs.washington.edu/courses/cse410/04sp/misc/vx97-102.pdf

Мануал. Чтоб не ставить перемычки так и эдак, а сделать сразу всё как надо.



@Wilco, едва ли сломали. Возможно, дело банально в неподходящих (к матери) планках памяти или в их количестве, неудачной их посадке в слот. К слову, у меня был случай убедиться, что на тех sdr, на которых работает P-1 и Amd K6, K5 уже может не работать, на основе чего можно решить, что неисправен процессор. Такие дела.



офф: раз уж все тут такие Compaq-o-филы может у кого завалялся Compaq-Wallpaper красивый?
В интернете пока только обычные с надписью нашёл



Я у себя такую банальщину использую. Сам бы хотел больше ОЕМных вещиц поискать.



Кстати, я бы от обоев ViewSonic не отказался (с попугаями).



@MisterGrim, с амадинами?

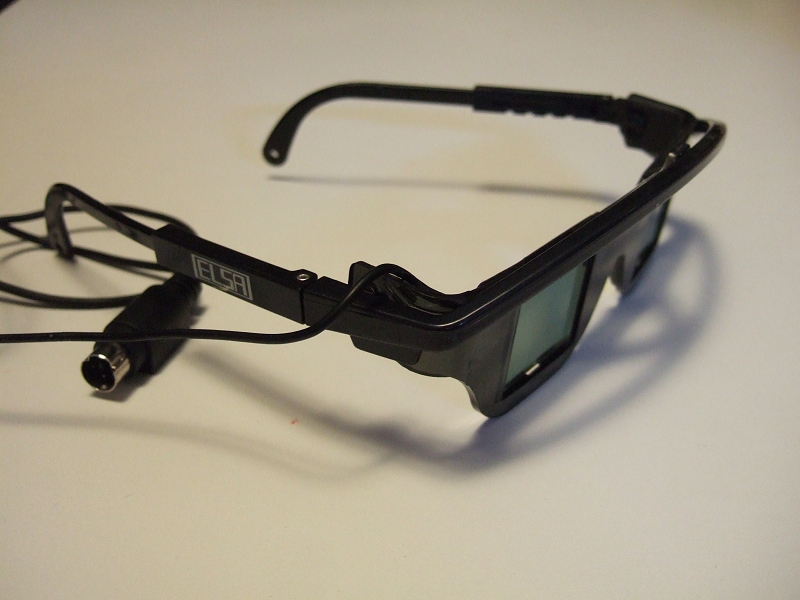

Стереоочки ELSA Revelator
Стереоочки ELSA 3D Revelator в вопросах и ответах
обзор на iXBT.ru : Стереоочки ELSA Revelator

(карта ELSA ERAZOR III имеется)

Жаль, их сейчас запустить на lcd мониторах не пойдёт : (
А покупать только для этих целей трубочный монтор - места нет

кстати, какие нибудь очки есть, которые с LCD мониторами работают в PC играх?
