Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@nest, по-хорошему завидую.. карта есть, а такого нет. Только ASUS. Забавно, очки подключаются к карте не напрямую, как на ASUS, а через общий коннектор..

--- добавлено 10 дек 2017, предыдущее сообщение размещено: 10 дек 2017 ---

Насколько понимаю, нужен всего лишь жк-монитор на 120Гц



Технология NVIDIA 3D Vision
Но мониторы-телики подходящие, вроде, уже не продаются. Ан нет, что-то еще есть: Page intéressante à lire sur LCD Compare : Liste des moniteurs / écrans PC



Например, сейчас.

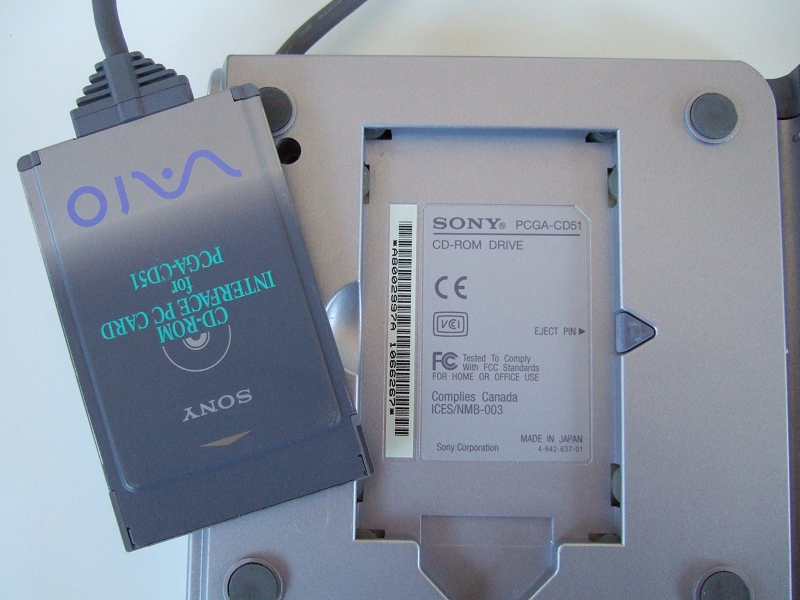

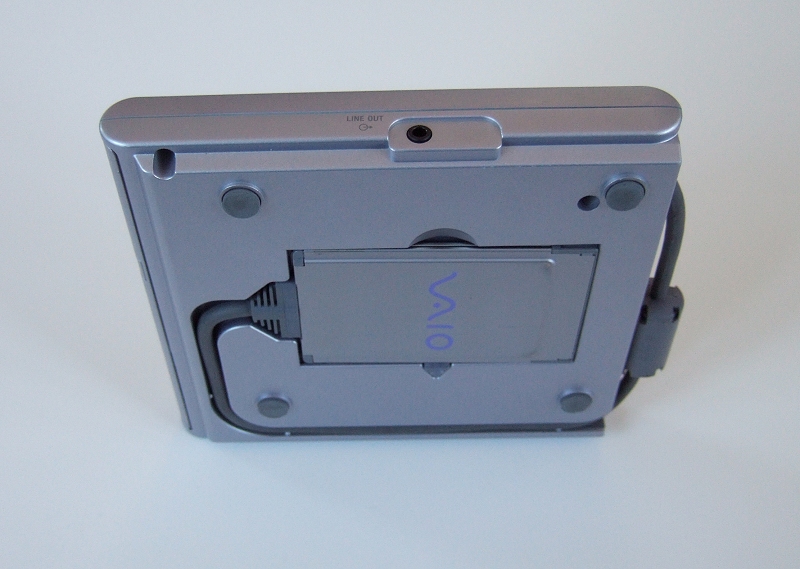

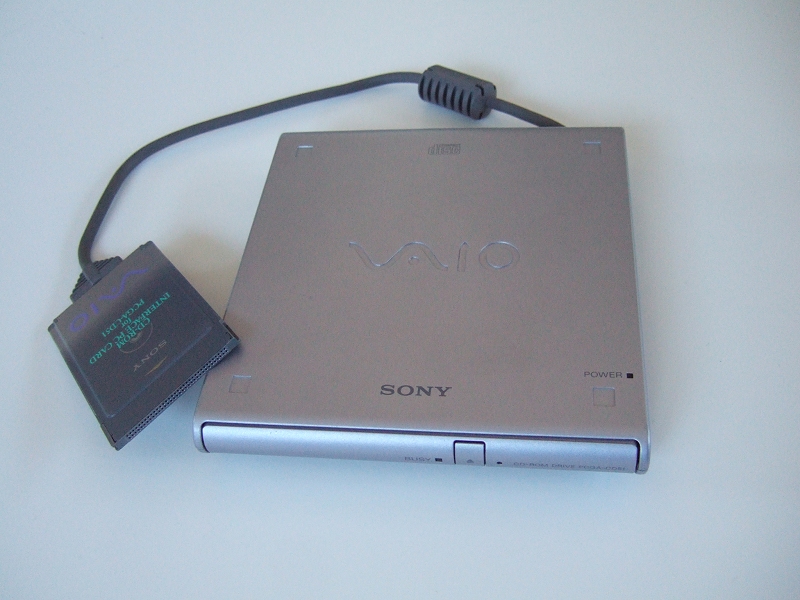

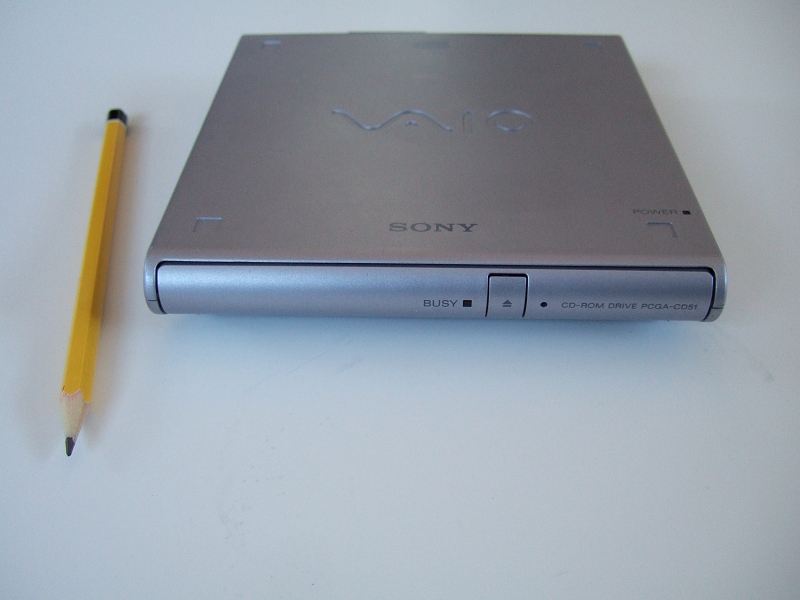

SONY PCGA-CD51

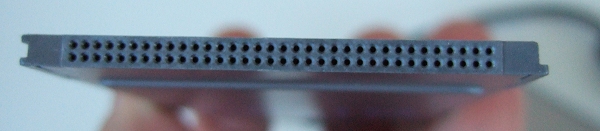

Опять PCMCIA. И опять 16-ти битный, т.е. "втыкаемый" даже в старые PCMCIA слоты.
Привод выполнен в строгом дизайне квадратной коробочки, карта контроллера может прятаться в лунку снизу привода.
Ставится в Win9x соневским драйвером "ninjascsi"...

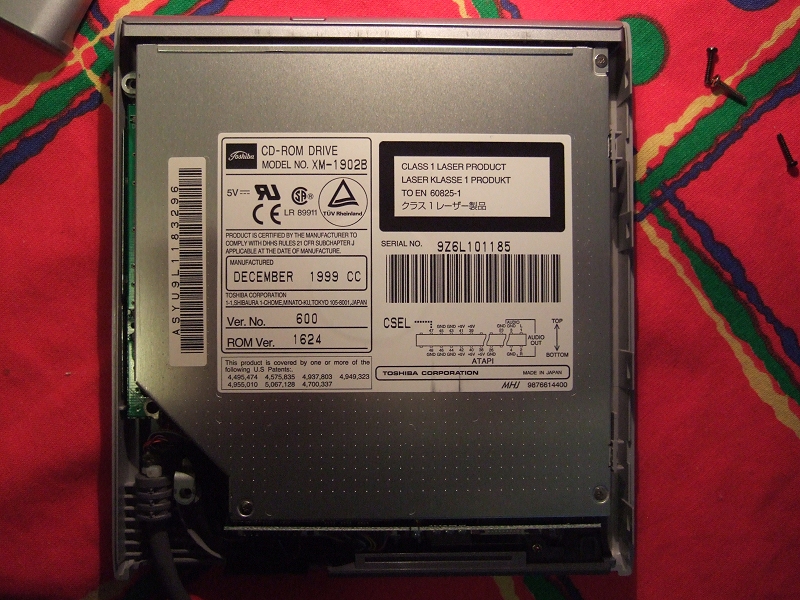

Но не смотря на упоминание "scsi" внутри коробочки расплогается обычный ATAPI привод в slim формфакторе. Это означает, туда можно подключить и DVD привод (переднюю бленду не пробовал менять, но скорее всего это решаемо. что бы внешний вид не портить).
По идее ... можно попробовать и винчестер подключить, раз уж IDE ... но я не пробовал.

В любом случае - если где то есть PCMCIA то вполне себе элегантное решение, что бы получить CDROM в Win9x системе.
Хотя существуют ещё некоторые варианты, чуть менее элегантные.



Был у меня такой. Шел вместе с Vaio PCG-C1XS.



вот иногда так купишь кота в мешке (35 евро), а там ...

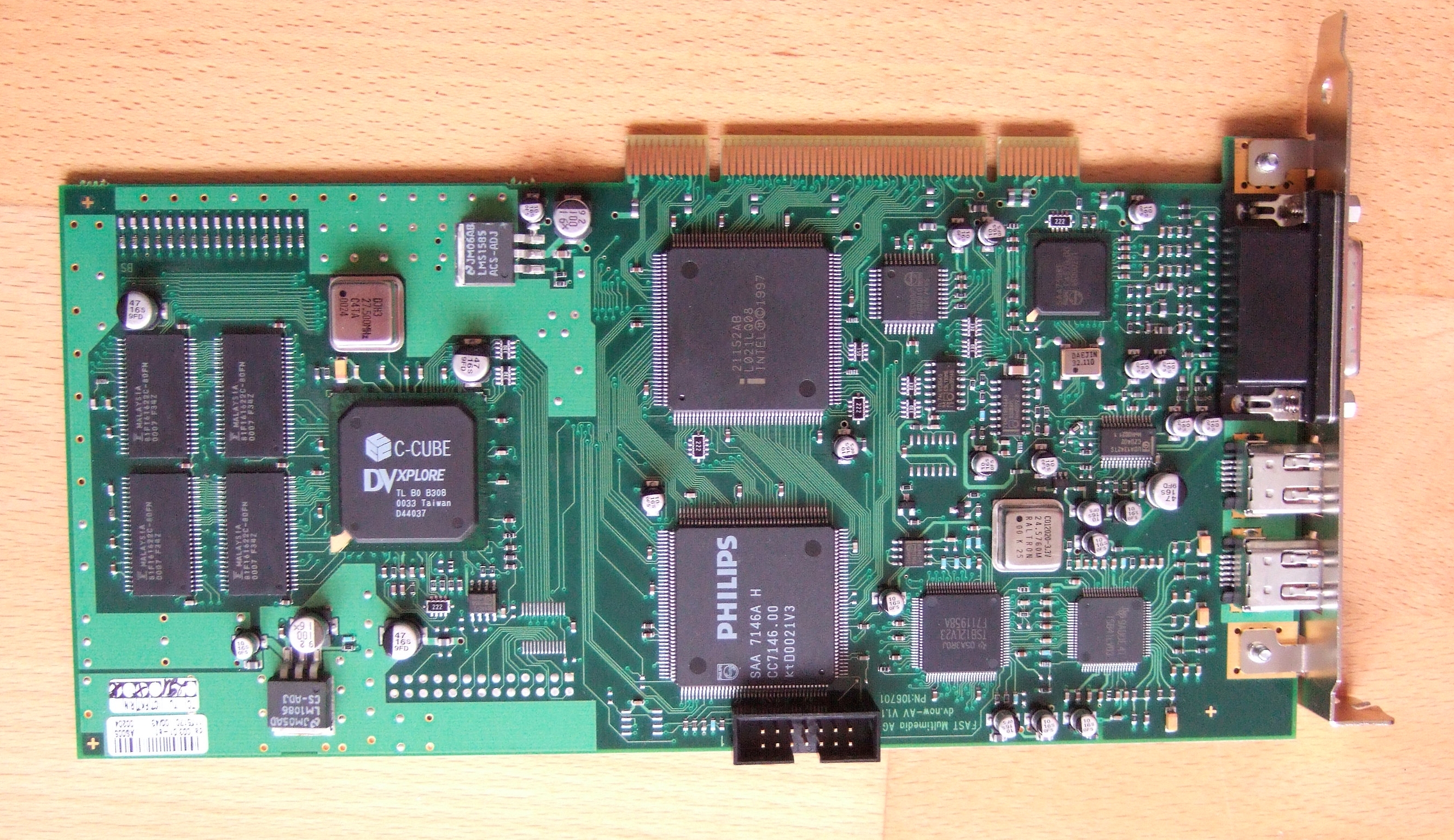

BigTower на колёсах, живёхонький БлокПитания, P2B-S , 512 Mb RAM, пару приводов, какая то навороченная карта видеозахвата (чё мне с ней делать...) CD-вертушки непримечательны, SCSI винты малообьёмные и тоже неинтересные...

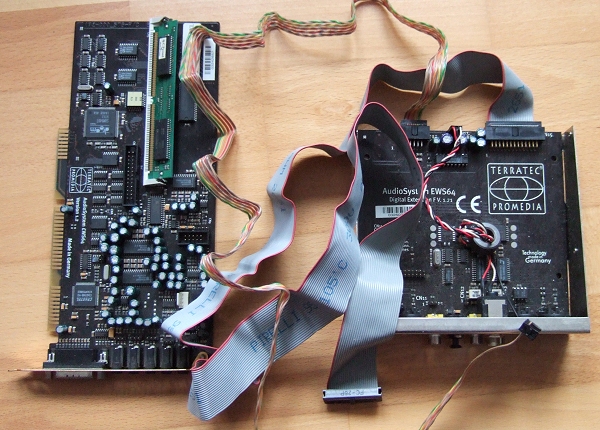

Собственно брал из за Terratec EWS64 XL ...

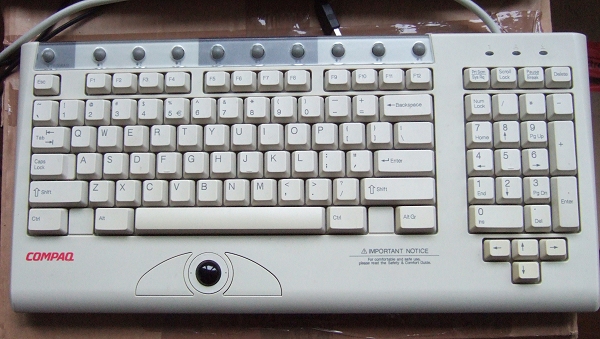

Ну и за компанию там же была клёвая клава Compaq



С ибеев? Сколько обошлась доставка такого гробика?



с ибеев. 9 - пересылка



Сегодня случилось со мной массовое пополнение старого железа. И так уж вышло, что это - только видеокарты и около того.
Приступаю к разбору полётов, в порядке ISA-PCI-AGP:

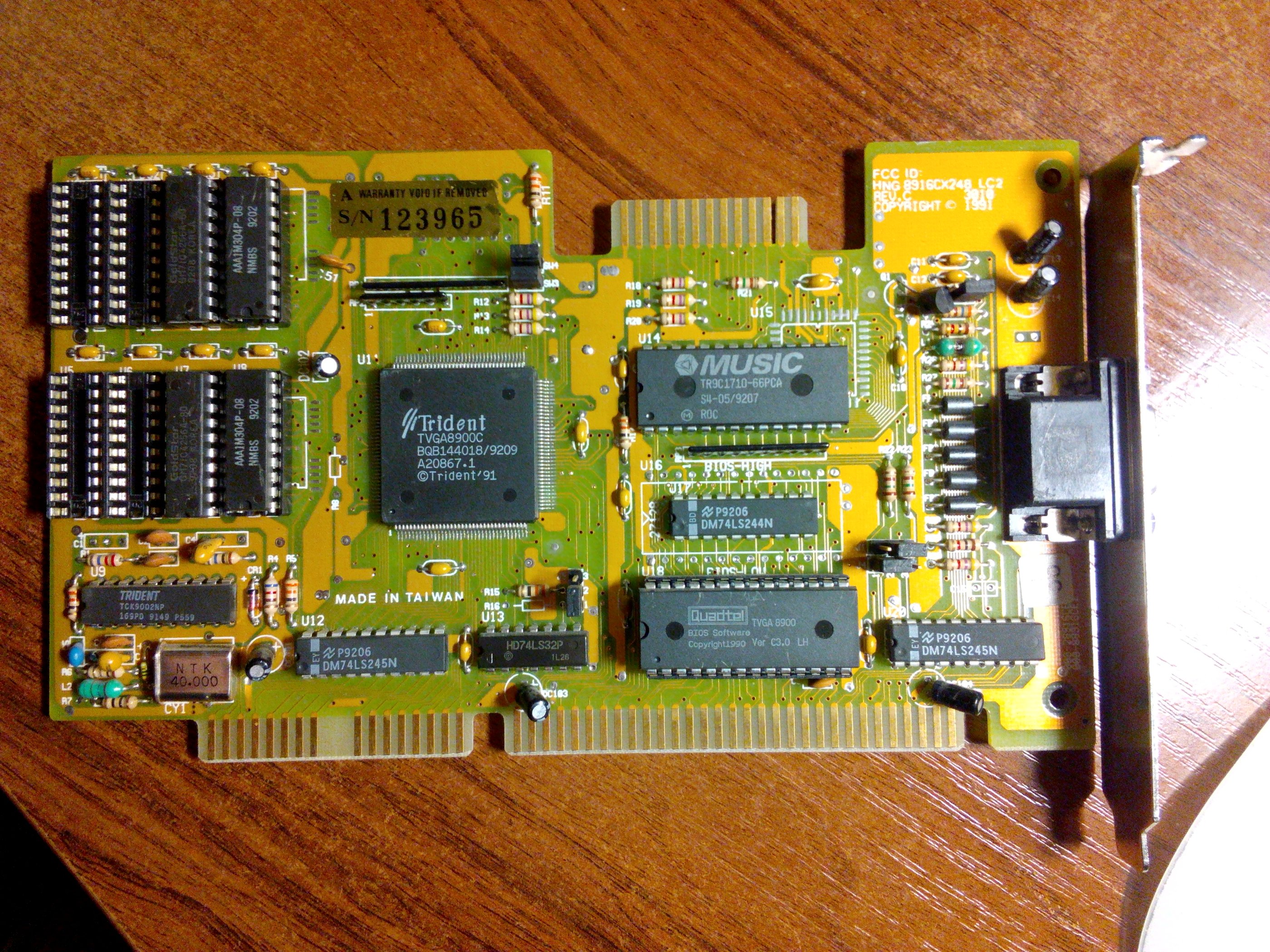

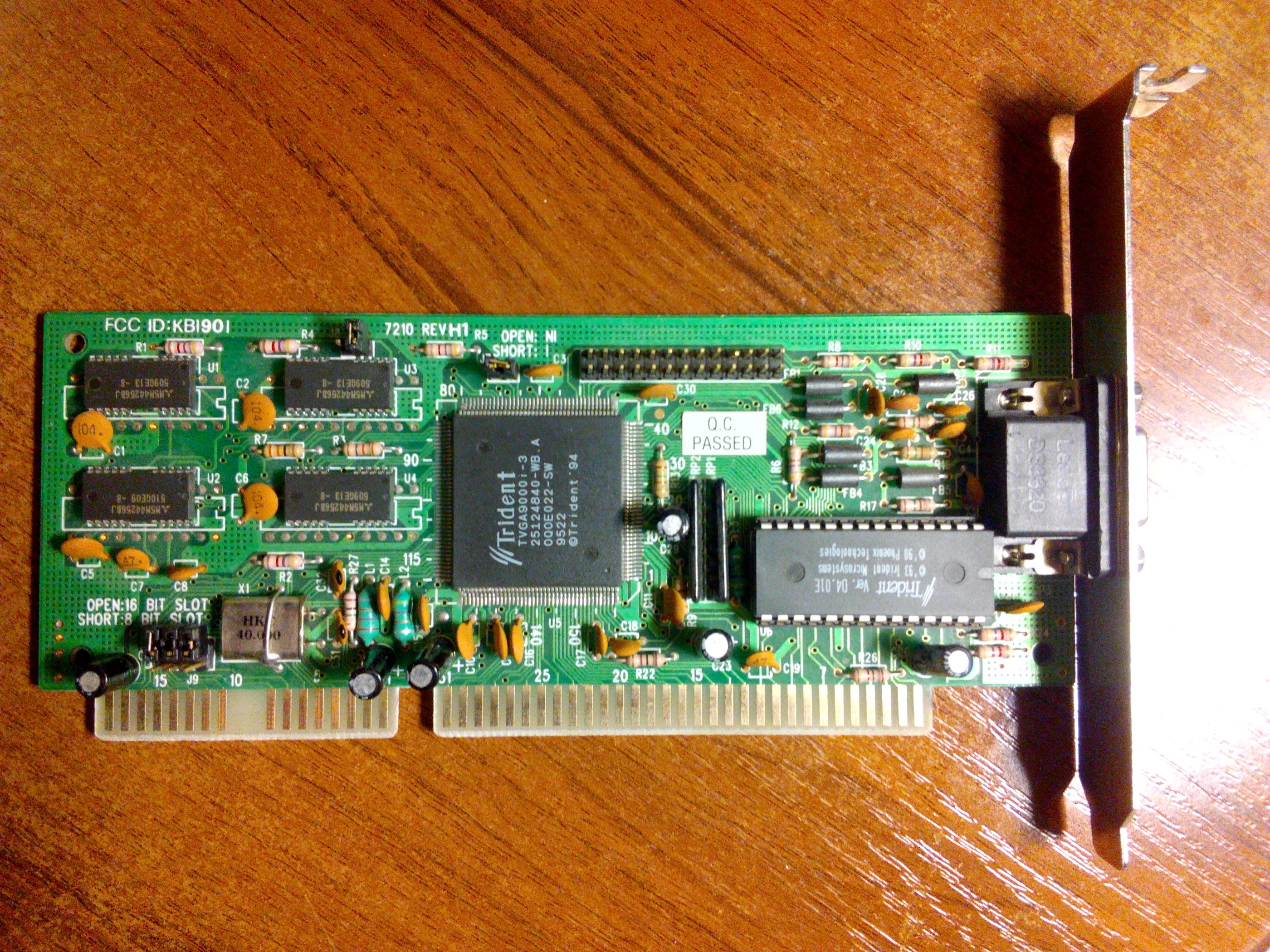

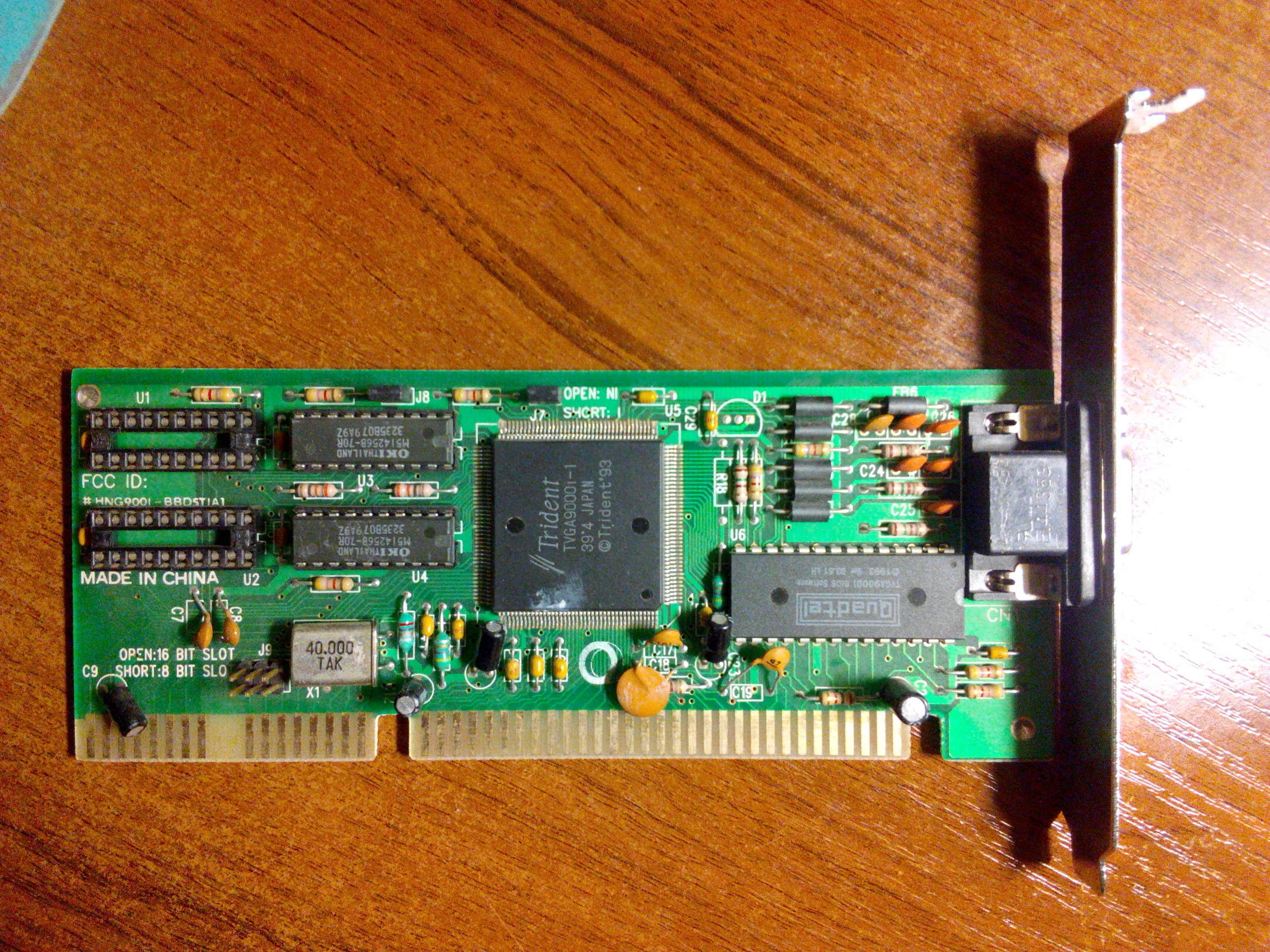

Куча разношерстных Tridentов (TVGA8900C, TVGA9000i-1 и TVGA9000i-3):

Tridentы они как S3, но в ISA эпоху - самые неприхотливые, и всегда будут нужны для тестов. Особенно мне интересен Trident TVGA8900C, который вроде как даже в SVGA могёт.

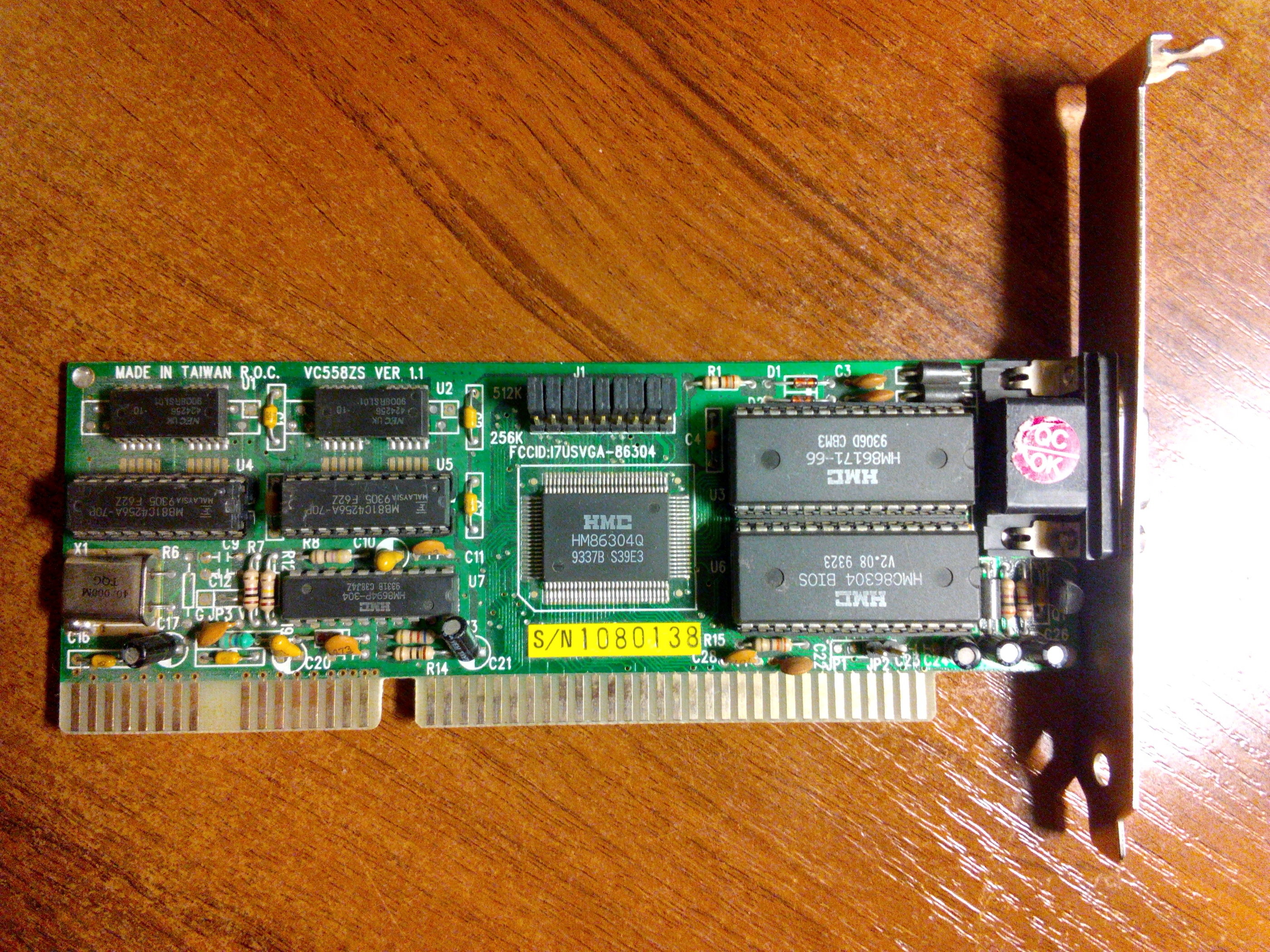

HMC HM86304Q:

Пришлось даже гуглить, что за такая незамысловатая карточка, ибо до сих пор об этой компании (Hualon Microelectronics Corporation) не слыхал вообще.

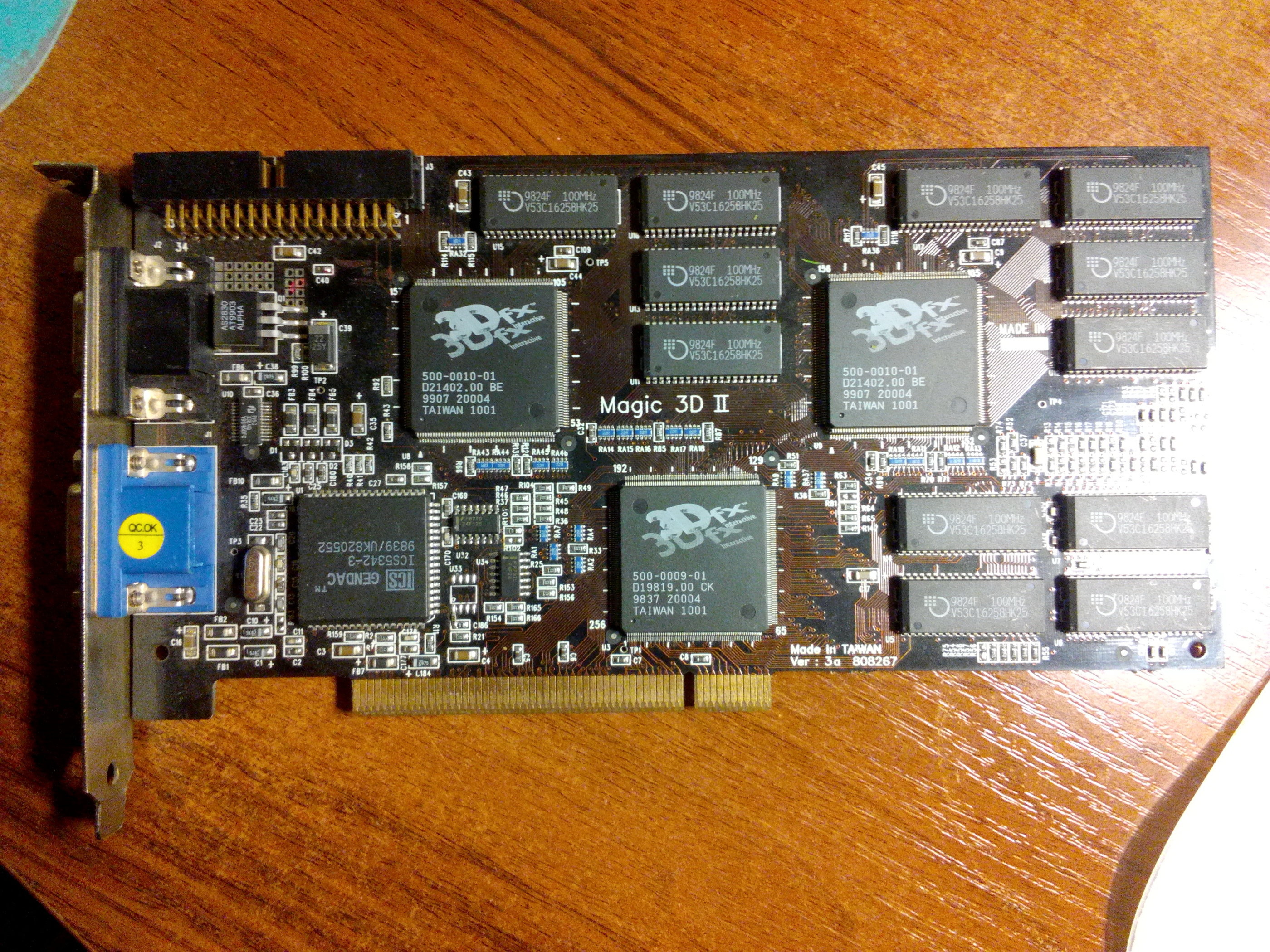

3dfx Voodoo2 в версии Skywell Magic 3D:

No comments, и так об "Фау-2" всё досконально известно. Однако черный текстолит выглядит очень интересно... насколько я знаю, версия от STB Systems тоже на черном была (Blackmagic 3D, ЕМНИП, или она же как V2 1000). Поставлю либо в "Компак", либо в P-III комп, подумаю.

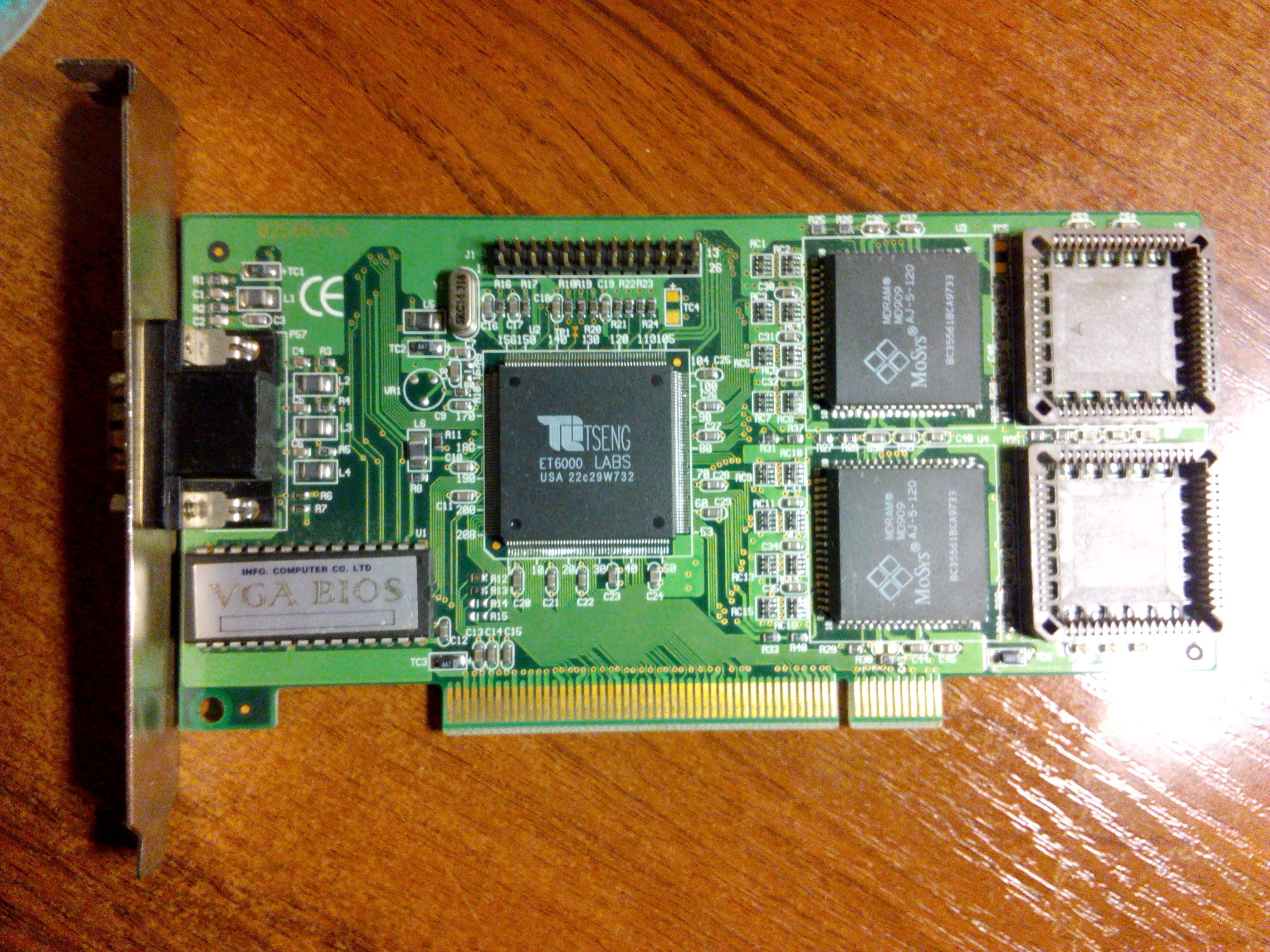

Tseng Labs ET6000:

Еще одна железка, на которую я наткнулся случайно, и загорелся желанием взять. Не зря же её Phil из PhilsComputerLab нахваливает налево и направо. Ну и MDRAM-память, это да, тоже фишка данной карточки (как и версии ЕТ6100).

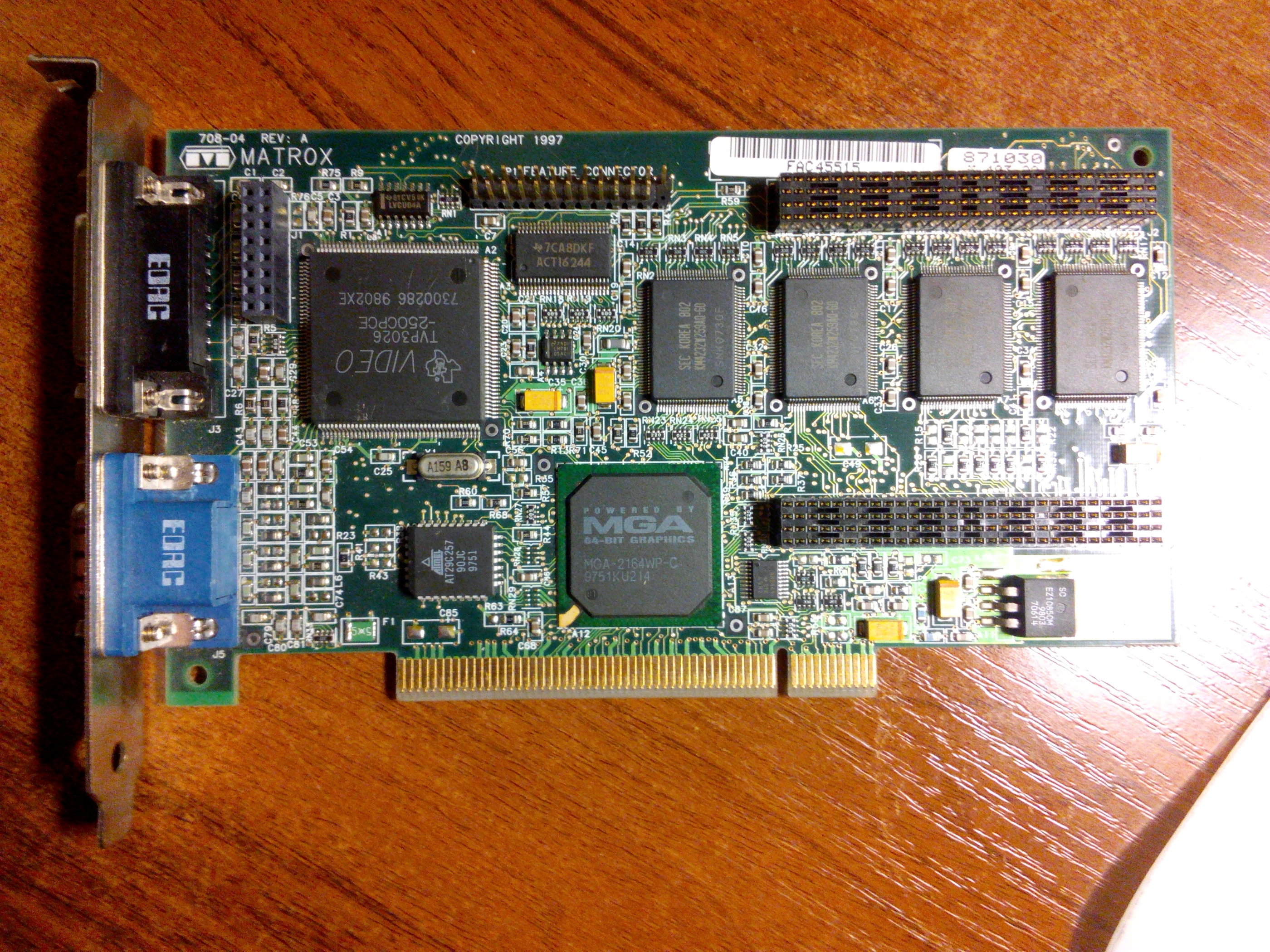

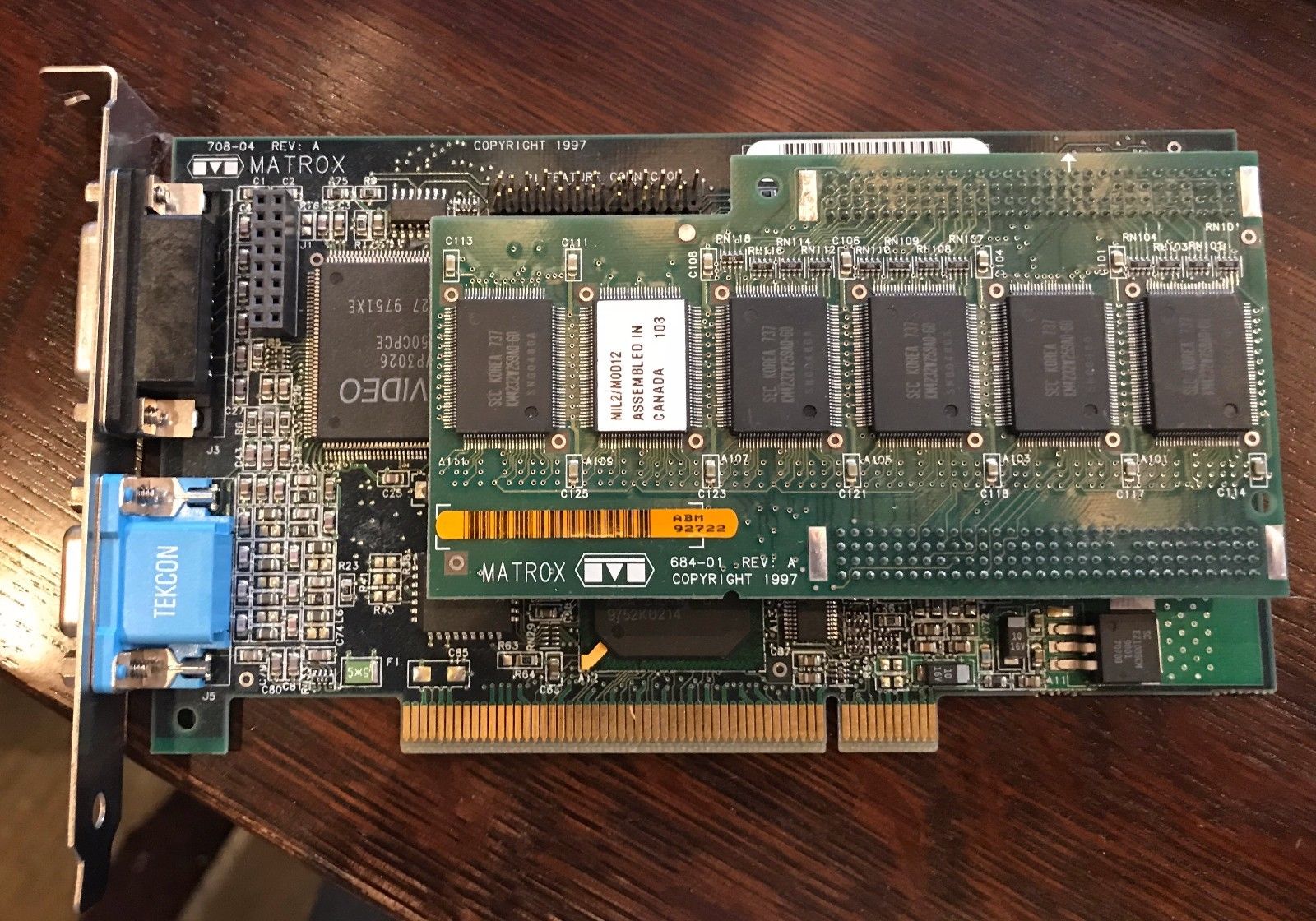

Matrox Millenium 2:

2D должно быть не только быстрым, но еще и качественным, посему в дополнение взял и данную карточку. Внешне выглядит просто обалденно.
Nvidia Riva 128:

Будучи юзером карточек Nvidia аж с первых дней "компьютерства", я просто был обязан взять одну из родоначальниц рода Нвидиевских. Да, первую более-менее успешную карточку от них - можно было бы еще более раннюю NV1 поискать, но она редкая, и как следствие, дорогая.

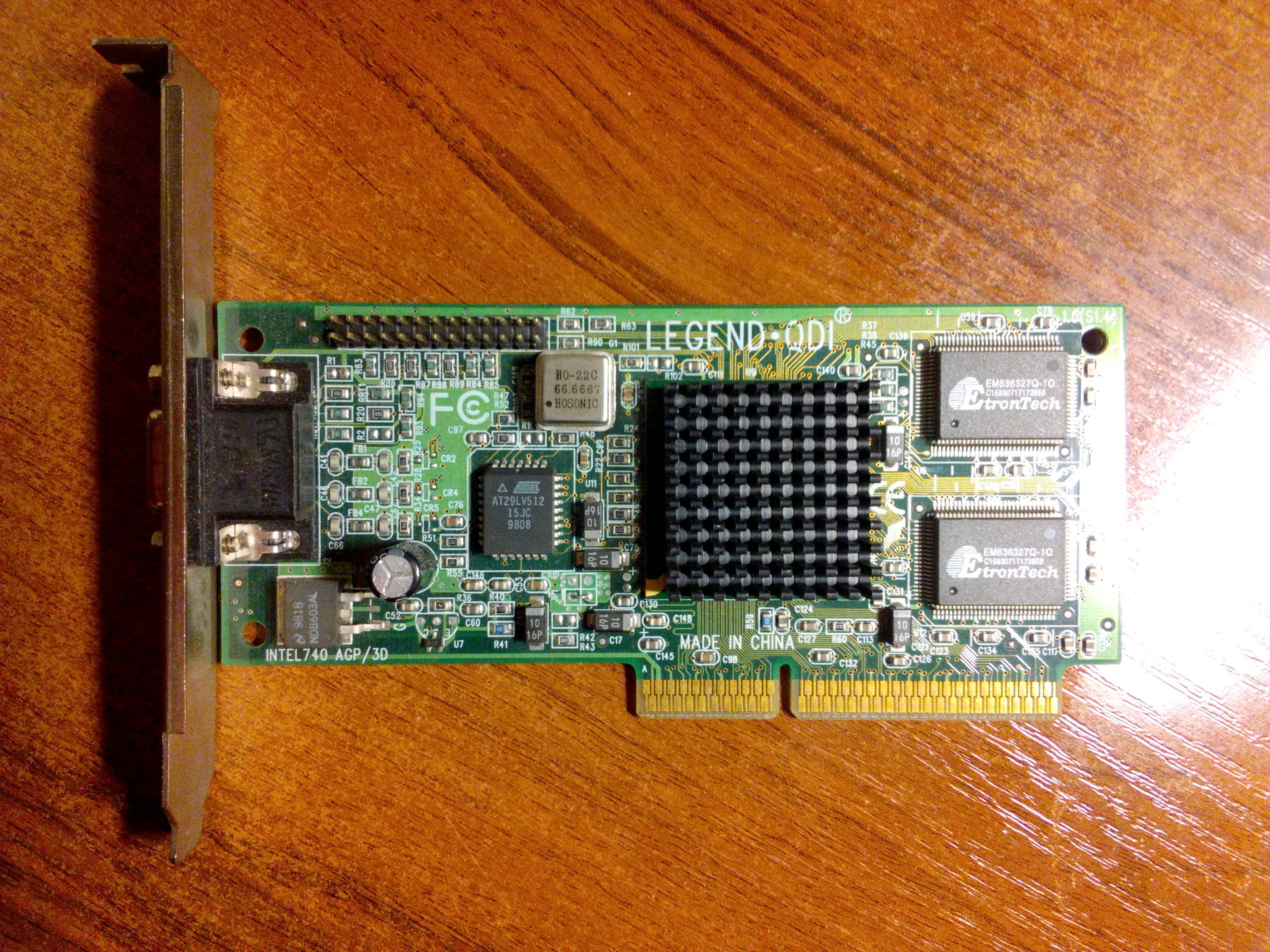

Intel 740:

Данный девайс чисто из-за интереса: "А что же ты за зверь такой?", ибо да, я знаю что Intel пыталась выйти на рынок 3D-видеокарточек, однако что-то пошло не так, и ничего дельного не вышло из этого.

В общем как-то так. Надо будет всё-таки мне как-нибудь глобальные тесты устроить.



Не «вроде как», а именно для этого всеми и покупался.

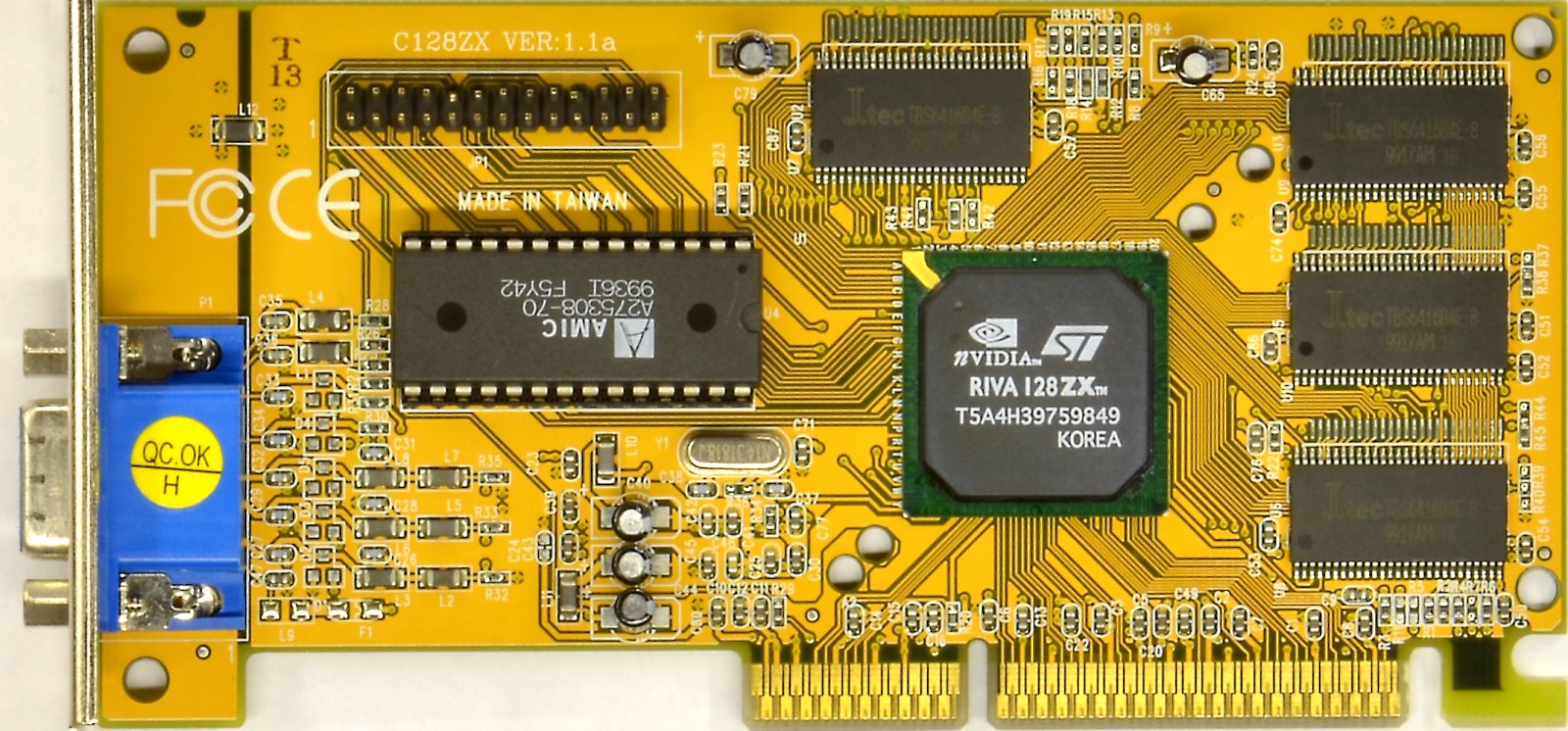

@Apache, здорово) Люблю совсем старые платки, когда в один слой и на просвет все дорожки проследить можно, красота! 128-мая мне недавно попалась в небрендовом "нестандартном" исполнении (PowerColor C128ZX), для другой карты я бы это рассматривал как минус, но здесь..)) Со штатным радиатором с кулером - что очень необычно для ривы))

p.s. тсенги я очень дорого покупал, в какой-то момент так "горело", что не удержался, разумеется с "полной комплектацией", но.. а все потому, что до того мне попались три карты (почти бесплатно), но мертвые)))

--- добавлено 18 дек 2017, предыдущее сообщение размещено: 18 дек 2017 ---

@Apache, а 740-й вам попался очень крутой!!!) Сразу внимания не обратил, это же леново!



Может быть я и не прав, но PowerColor вполне себе бренд, они даже делали карточки на базе Voodoo3, помимо in-house производства STB, что было весьма интересно.

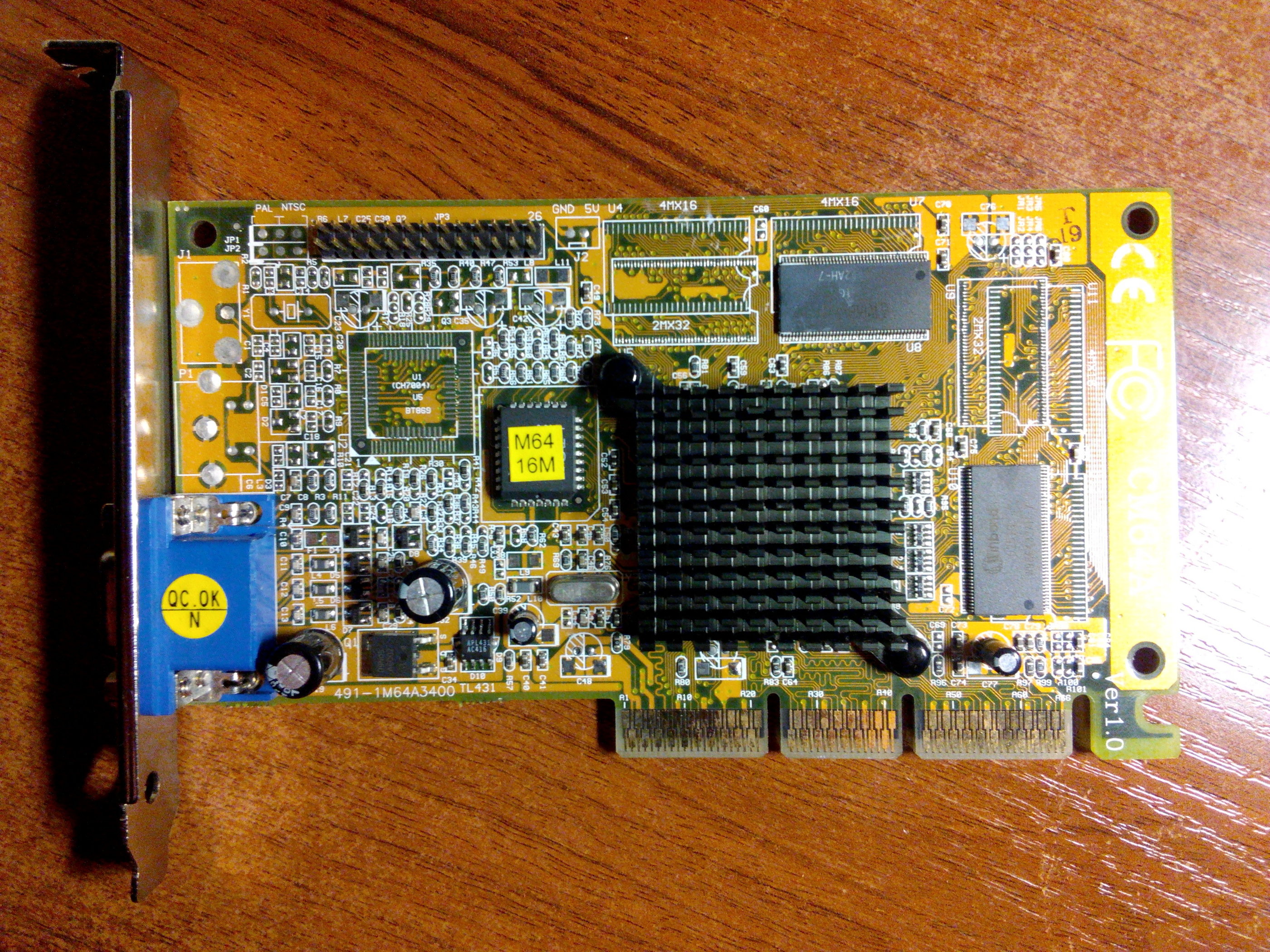

От них у меня есть Ривка ТНТ2 М64 (PowerColor CM64A), но это чисто так, к слову.



Этот "бренд" находился на уровне "чуть лучше, чем нонейм".



Не согласен. Уровень исполнения видеокарт на уровне. К примеру, упомянутый @Apache Voodoo 3 3000. Дизайн оригинальный.

Эх, так и нечем мне фоткать, но фото последних приобретений, по понятным причинам, имеются)



Уровень исполнения виден сверху. Карта в стиле "чего из компонентов будет, то и поставим". Кроме таких моментов (случавшихся и у асуса) отличились регулярной нераспайкой "лишних" деталей фильтра у VGA разъёма, занижением частот, регулярной глючностью. Речь о середине-конце 90-х и начале нулевых, чего они делают сейчас - не в курсе.



Тогда видеокарты были на два порядка попроще, чем сейчас, половина был реальный нонейм, который при этом и до сих пор работает. Не было тогда магии в слове «бренд», разве что бренды комплектацией и фичами брали.

--- добавлено 18 дек 2017, предыдущее сообщение размещено: 18 дек 2017 ---

Вот сейчас это действительно один из брендов.



@Колючий, а каков тогда, с такой логикой, уровень брэнда nVidia, судя по вот этой рефернсной 1080-й?
https://images.anandtech.com/doci/10325/GeForce_GTX_1080_Front_PCB_1463236682.jpg



Ты хочешь обсудить качество современного железа и его далеко не прямую связь с ценой?

--- добавлено 18 дек 2017, предыдущее сообщение размещено: 18 дек 2017 ---

Кроме фич есть ещё мыльность/немыльность картинки (есть у меня TNT2M64, умудряющаяся мылить в 800х600х85Гц) и какие же там частоты в реальности у чипа с памятью. Так же будет ли там вентилятор на шарикоподшипнике, или что-то совсем дешёвое (а может и просто пассивное). Не стоит забывать и про кучу железок, изображавших из себя надписями на бумажках и при загрузке нечто дорогое, хотя на самом деле... Есть у меня "Riva TNT2 Pro", которая на самом деле TNT2M64 c задранными частотами, из-за которых она не может работать стабильно, даже если вентилятор навесить. Есть похожий GeForce 2MX400 с 64-битной шиной памяти (SDR, не DDR).

Хотя по поводу "до сих пор работает" я согласен, что не сдохло сразу - работает долго.



Можно подумать, бренды этим не грешили.

Это уже не нонейм, это аналого нынешних 1080ti за пять тыщ с али.



В тот период я такого за ними не замечал. Если уж экономия на обвязке, то картинка в основных режимах проблем всё равно не имеет. Хотя обычно и не экономили. Да и по частотам они чаще выше референсов работали. Хотя выпускали и ОЕМ варианты.

--- добавлено 18 дек 2017, предыдущее сообщение размещено: 18 дек 2017 ---

Проблема в том, что они не за 5к с али покупались, а в тех же конторах, на уровне других нонеймов.



Ха, рекомендую обзоры в профильных журналах тех лет почитать.
