Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Хочу посмотреть обзор, где ругают картинку асус, MSI, гигобайт, эльсы. Не Power Color.



@Колючий, какие gigabyte, какие elsa в то время?



GA-660, GA-622, GA-620, GV AG-32S. Действительно, какие гигабайты...
Старые серии эльса - Elsa Erazor, Elsa Victory.
Асусы, которые с первого поколения были, надо называть?



Я тоже удивлен.

Такие ELSA И это только до 2000 года.
Мне особенно вот такие двухслотовые нравились.



@nest, в такой корпус сам собой просится райзер на 4-5 слотов односторонний в самый нижний слот на материнке. Если по высоте карты не влезут, можно в днище вырезать окно, аккуратно, чтобы кейс не потерял жёсткость. Ну и на заднице внизу небольшое окно для проводов. Карты снизу прикрутить стандартным способом, для этого вырезать из ненужного кейса заднюю панель и посадить карты на неё, будет монолитно и крепко.

Поздравляю с покупкой EWS64.



ИМХО, бигтауэр для дома - это слишком.

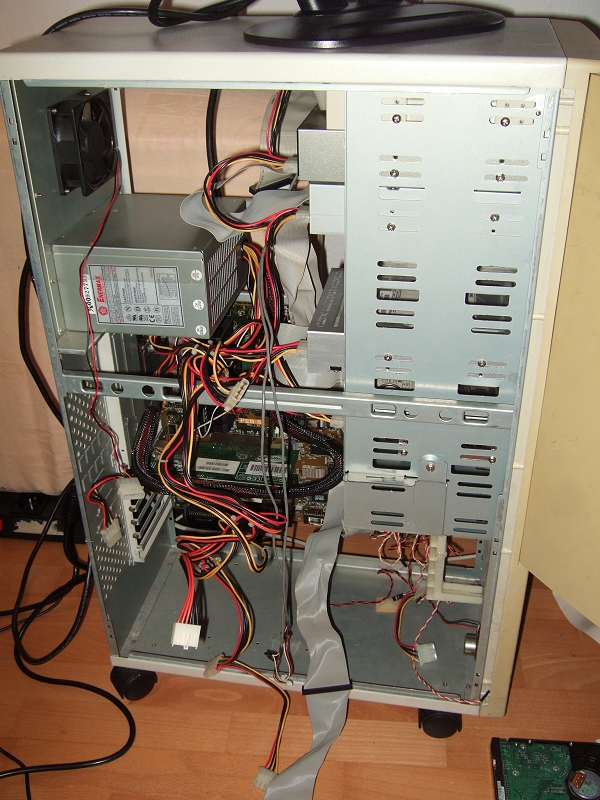

У меня лежит (на боку). Мне норм.
Хотя у меня не совсем "биг", нечто среднее, 18" высотой (хм, везде пишут, что это big).
Любая мать, диски, платы помещаются с запасом и аккуратной укладкой кабелей. Покупал примерно в 2004 году, пережил кучу апгрейдов до современного железа.
Как говорил герой в фильме "безжалостные люди" - не важно, сколько эта колонка стоит, ты просто послушай как она звучит! Вещь на всю жизнь, а когда ты помрешь тебя в ней и похоронят!



Не знаю ... а как этот райзер выглядит?
что то цены на них кусачие ...
Там то и так 2 ISA слотов... хотя мне будет впритык ... (один на звук, второй - на PCMCIA-контроллер)

А ещё я не знаю, оставить EWS64XL или всё таки оставить CT3620.
Было бы три ISA - поставил бы просто рядом.

но вот думаю, что прерывания тоже не бесконечны...

не... это круто! постоянно на морде места не хватает.

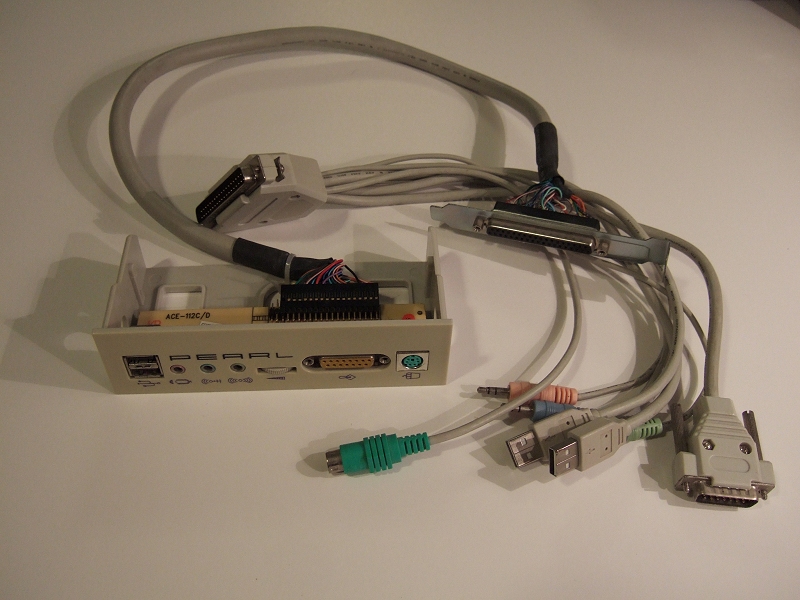

Вот эта балалайка уже просится:



У EWS64 офигенный синтезатор, и расширяется память куда более доступными 72-х пиновыми симами. Но в DOS из того ,что я смог пока из неё выжать - это SBPro, причём в моей ревизии с кристаловским кодеком - самый нелюбимый мной вариант FM. Если сможешь заставить работать синтезатор для DOS игр - будет великолепнейшая вещь, если нет, ИМХО, СТ3620, хоть она SB32, а не AWE32, будет куда лучше.

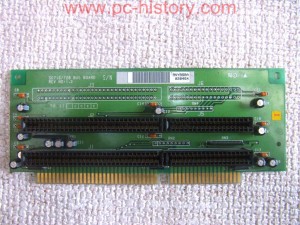

Более менее "культурный" для почти любой мамки:

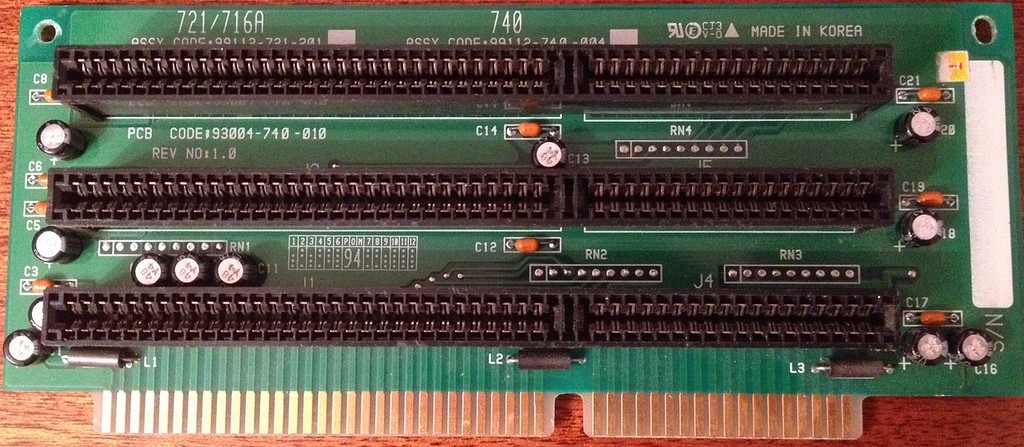

Но обычно берут какой найдут от старых компов типа

и дорабатывают напильником под свои нужды.

Регулярно продают от старых компов рублей за 100-300. Не факт что любой подойдет, но подобрать можно.

Почти. Мне удалось заставить работать 5 звуковух на одной матери.
Заставил бы и семь, если бы не мои жесткие требования по типу карт.

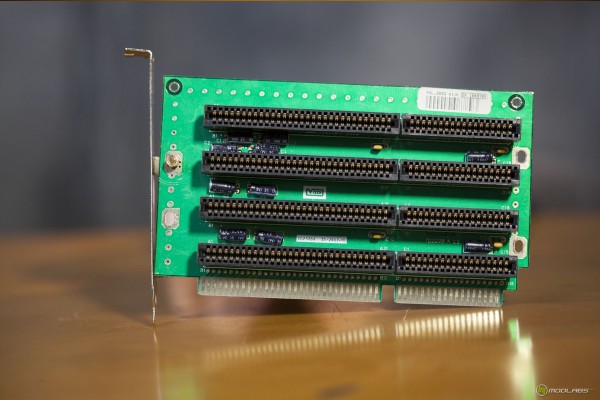

еще вариант

Вообще, схема простая и ее можно было бы отрисовать .
Найти 10-х и заказать

Можно в общем и более масштабную сделать.



Основная сложность - с положением в пространстве.
В стандартном корпусе слоты влево от елки не задействуешь - там уже низ корпуса, слоты вправо - платы упираются в отверстия для плат и перекрывают pci слоты.
Я бы делал елку со сдвигом назад, что бы вставленная в елку isa плата своим задом до стенки никак не доставала и хватало места подключить кабеля не выпиливая в задней стенке корпуса дыры.



это не то? что то у меня тут совсем голяк.
Если надо - могу и на райзере перепаять/перевернуть слоты.
или какой адаптер сварганить ...



А во что ты его втыкать будешь? У тебя на матери слоты isa с такими разъемами есть?

--- добавлено 23 дек 2017, предыдущее сообщение размещено: 23 дек 2017 ---

UPD: Плюс если увеличивать количество слотов isa в большом big tower корпусе, где есть место ниже мамки, то я бы думал поставить не угловую елку, а горизонтальную, которая разъемом снизу вставляется в isa, а свои слоты просто "вторым этажом" организует. Тогда isa платы будут так же естественно стоять, как и остальные (pci). Но это уже 100% будет самоделка, заводских я таких не видел.



@nest, вот это отлично подойдёт! Часть VLB просто отпилить. "Чистый" ISA-райзер ты будешь месяцами искать и найдёшь за конские деньги. А если немного пошевелишь мозгами и руками, то быстрее и практически за бесценок. Пример я тебе дал, на целых 5 слотов. Ищи нечто подобное.

--- добавлено 23 дек 2017, предыдущее сообщение размещено: 23 дек 2017 ---

У меня самого три подобных райзера. На двух из них 4xISA, на третьем 5xISA. Я уже их переделал, отпилил лишние контакты на коннекторе, не относящиеся к ISA. Контакты ISA на таких райзерах в правильном стандартном взаимоположении. Ну вот тебе и ещё пример.



Еще вариант, возьми небольшую isa backplane от picmg, типа

и две макетки isa, соединенные шлейфами один в один. ЕМНИП, lanrus таким занимался, все работает.

Offtop: У меня глюк, или были backplane, у которых разъемы isa торчали в обе стороны от текстолита?



Вот тут две штуки есть. Я бы оба забрал на распил. Просто мне уже хватает. Замечательный вариант, 5 слотов!

Вот все эти VLB и EISA/PISA райзеры в своём проприетарном виде на Х никому не нужны, поэтому и дёшевы относительно "чистых" ISA райзеров. Но если их грамотно отфильтровать, из некоторых из них можно путём отпиливания ненужного сделать отличные ISA райзеры.

--- добавлено 23 дек 2017, предыдущее сообщение размещено: 23 дек 2017 ---

У меня ничего тогда не получилось с этими макетками из-за наводок. С гибким шлейфом не катит. Лучше взять на жёсткой PCB и не париться.

--- добавлено 23 дек 2017 ---

Ну, точнее, одна плата работала. А две и более - нет. Утечки, сигнал гасился. Надо морочиться с экраном, это целый геморрой. Я не захотел добивать этот вопрос.



Они что, все ISA слоты параллельно соединены?
в смысле распиновкой, электрически



Да! И об этом я и не только я твердили на этом форуме и не только на этом форуме раз тысячу. Например, я всегда обращал внимание на одно обстоятельство во всех BIOS: все BIOS совершенно точно "знают", сколько PCI слотов на их материнке и каждого по номеру "в лицо", и в то же время ни один BIOS никогда "не знает", сколько ISA слотов на его материнке. И на ЛЮБОЙ матери работают ISA райзеры хоть на 3, хоть на 30 слотов. Ограничивают только исчерпаемые ресурсы IRQ DMA IO. Не наводит на мысли?



угу...
вот тут немец вообще от мамки вырезал кусок с ISA .. и ничего, на шлейфах всё висело : )
просто для копилки: ссыль на описание ISA шины
ладн, будем думать.
