Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@easy_john, количество полевиков в фазе зависит от мощности имеющихся в наличии на складе предприятия: если есть слабые, то ставят по два, а если мощные -- то по одному.



Люди. Радиатор на Geforce отвалился : )
чем его простым приклеить ?
может, термопасту + по углам чипа суперклеем?



@nest, так есть же термоклей



Термоклей недорогой и доступен во всяких чипдипах и подобном.



Еще пара послепраздничных железок:

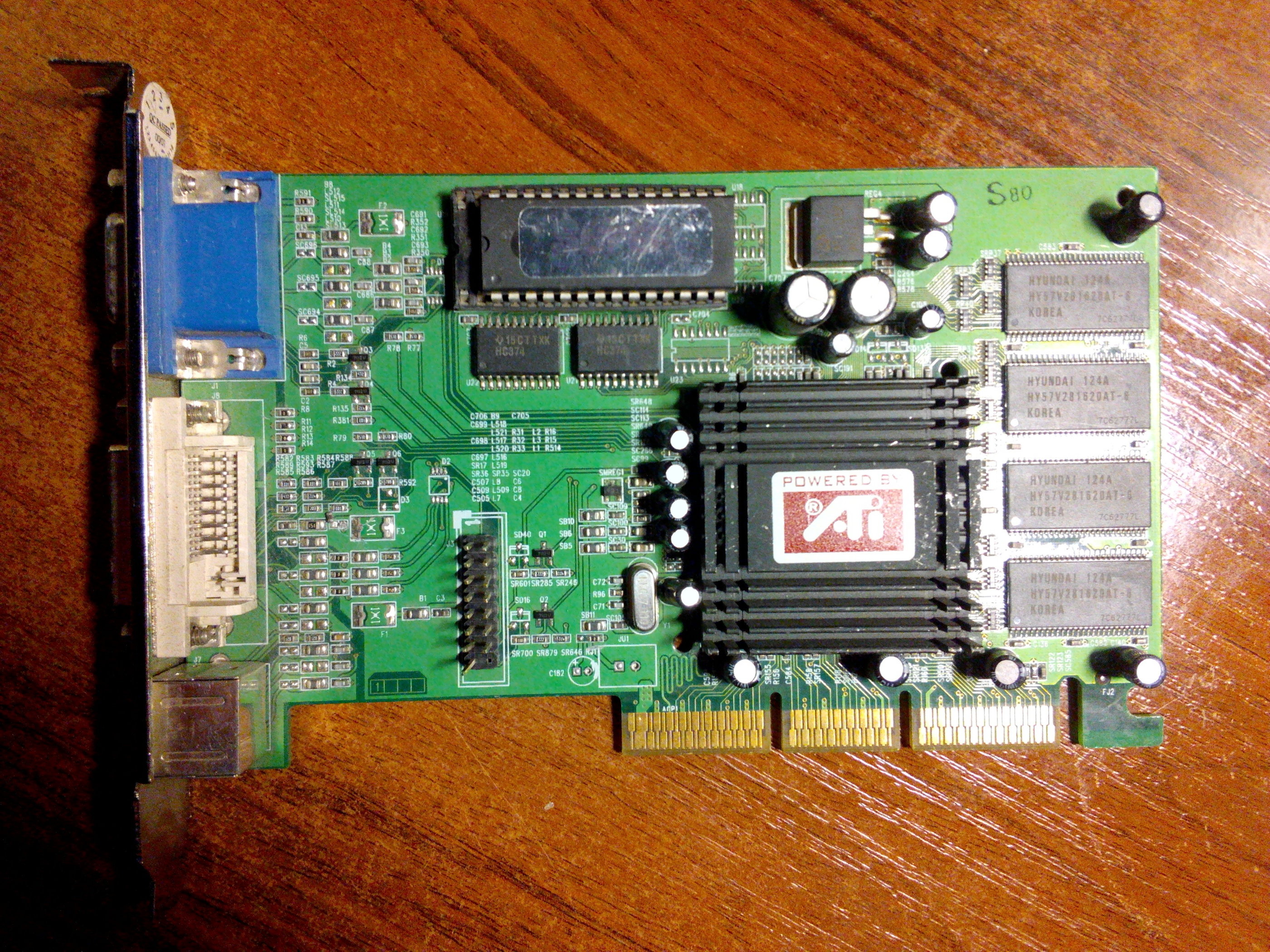

ATi Radeon VE

Полагаю что это представитель "первого поколения" Родионов, но слегка порезанный.

И вот казалось бы, праздники прошли, пора бы в себя давно прийти, но... мне тут знакомый на праздники подарил:

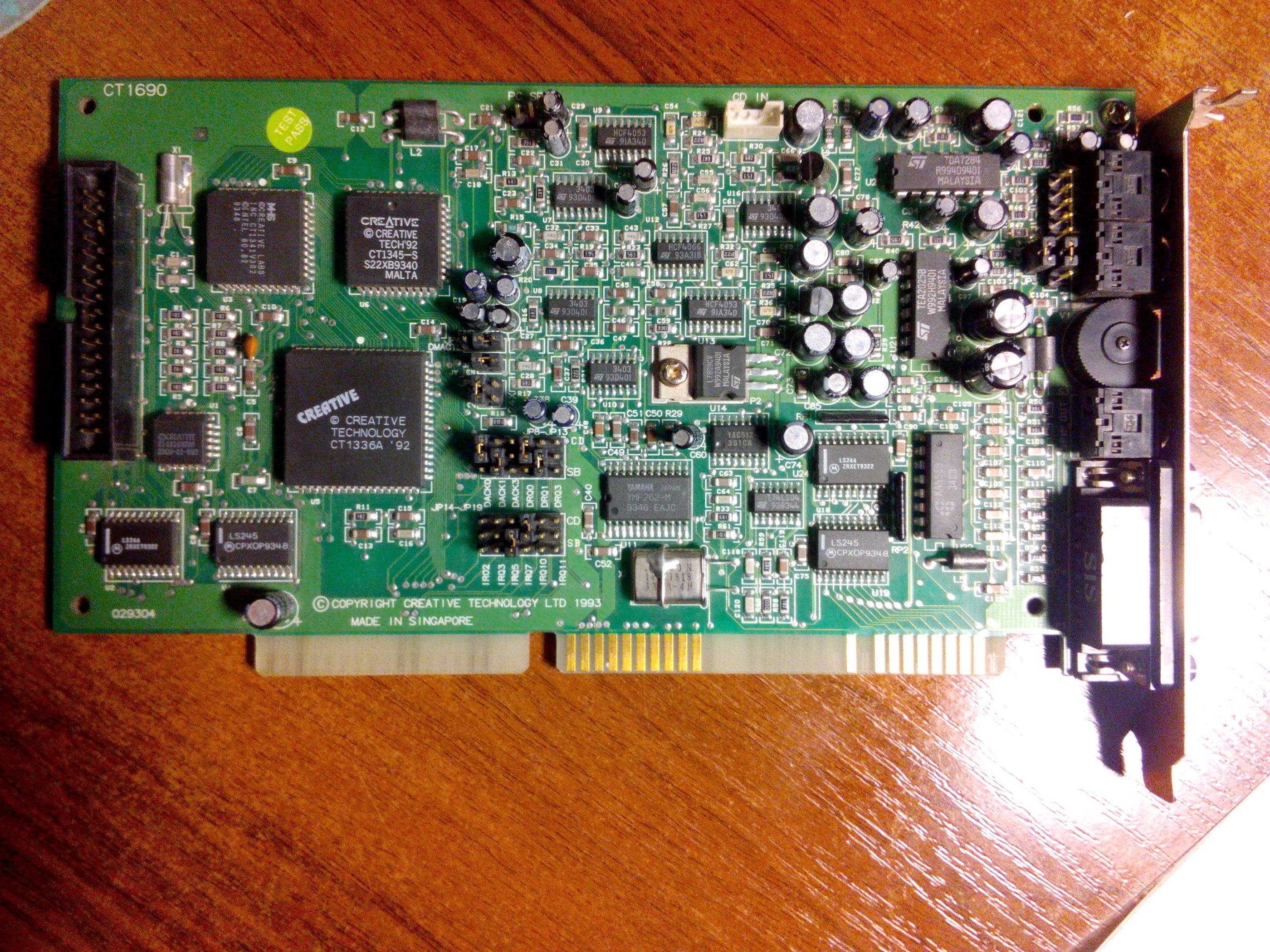

Creative Sound Blaster Pro 2 (CT1690, Sony controller)

В общем впервые в руках держу железку от "Креатива", когда их логотип был сделан шрифтом Rewinder.
И да, ох уж эти проприетарные дисковые разъёмы...



Radeon VE - это грустная карта. Совсем грустная.
Обрезан один из двух текстурных коневейеров, убран аппаратный TCL, и что-то ещё, ЕМНИП.
Добавлена двухголовость. Вобщем, железяка ориентированная в офисное применение.
Позже их переименовали в Radeon 7000.

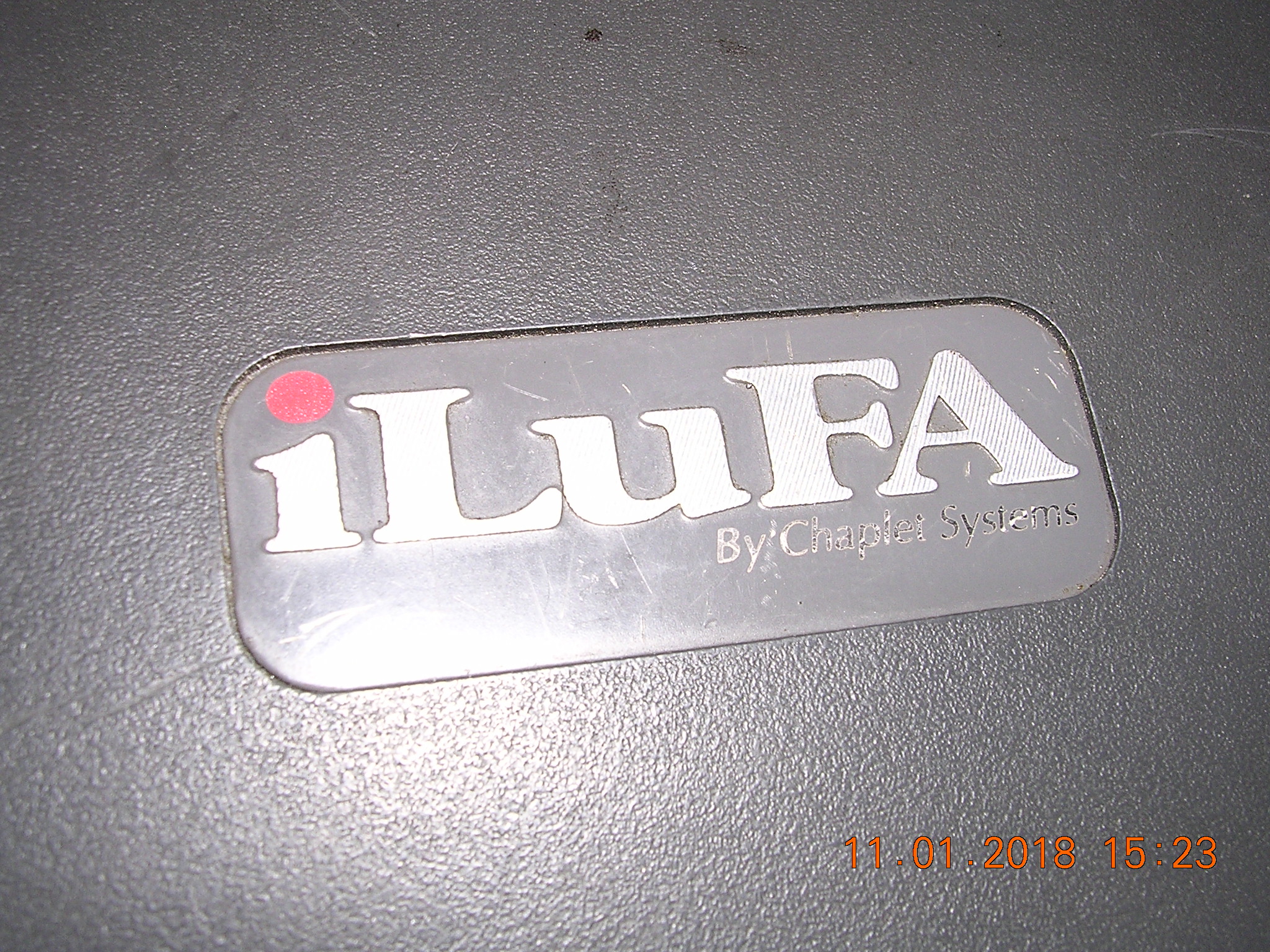

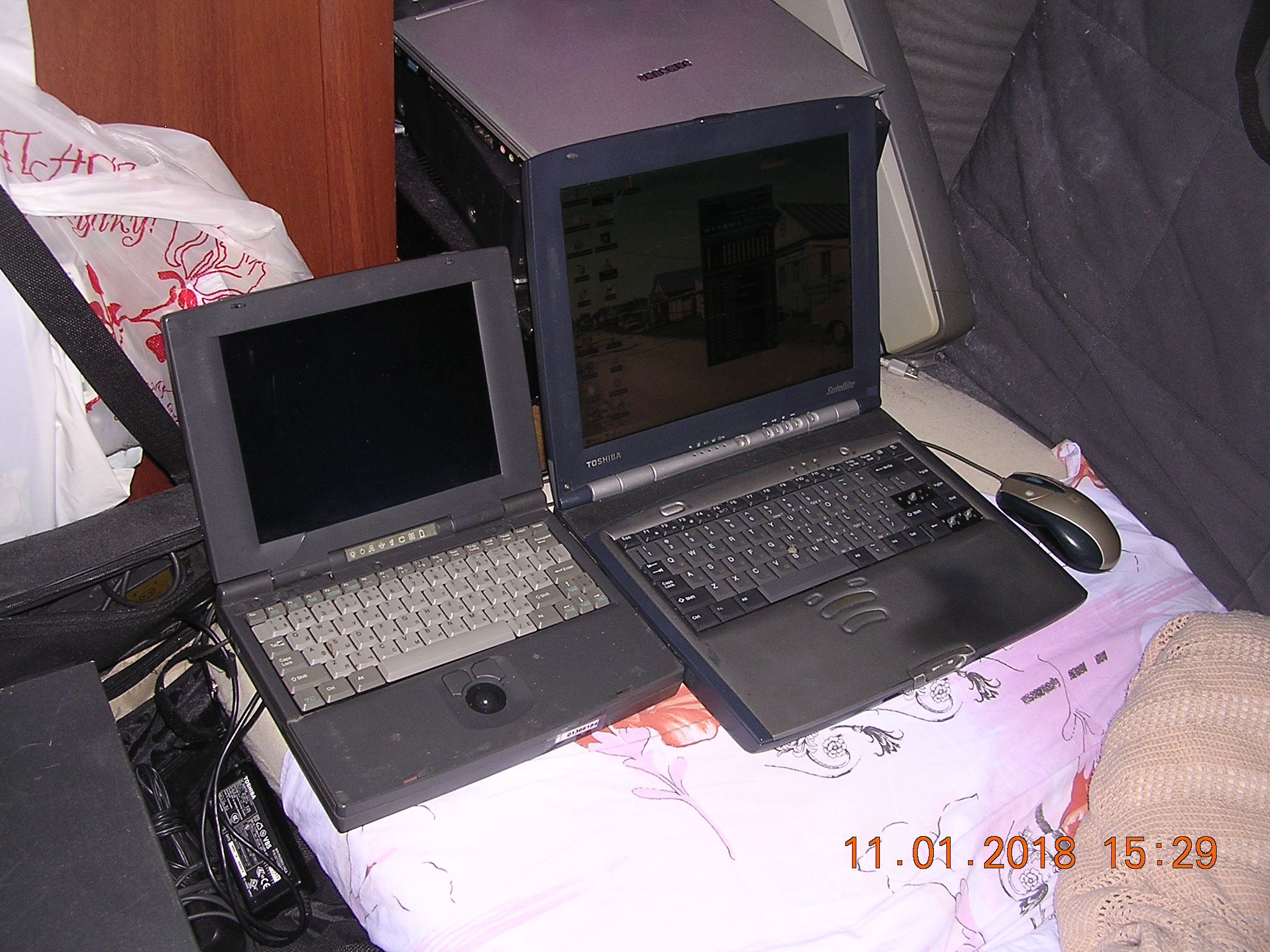

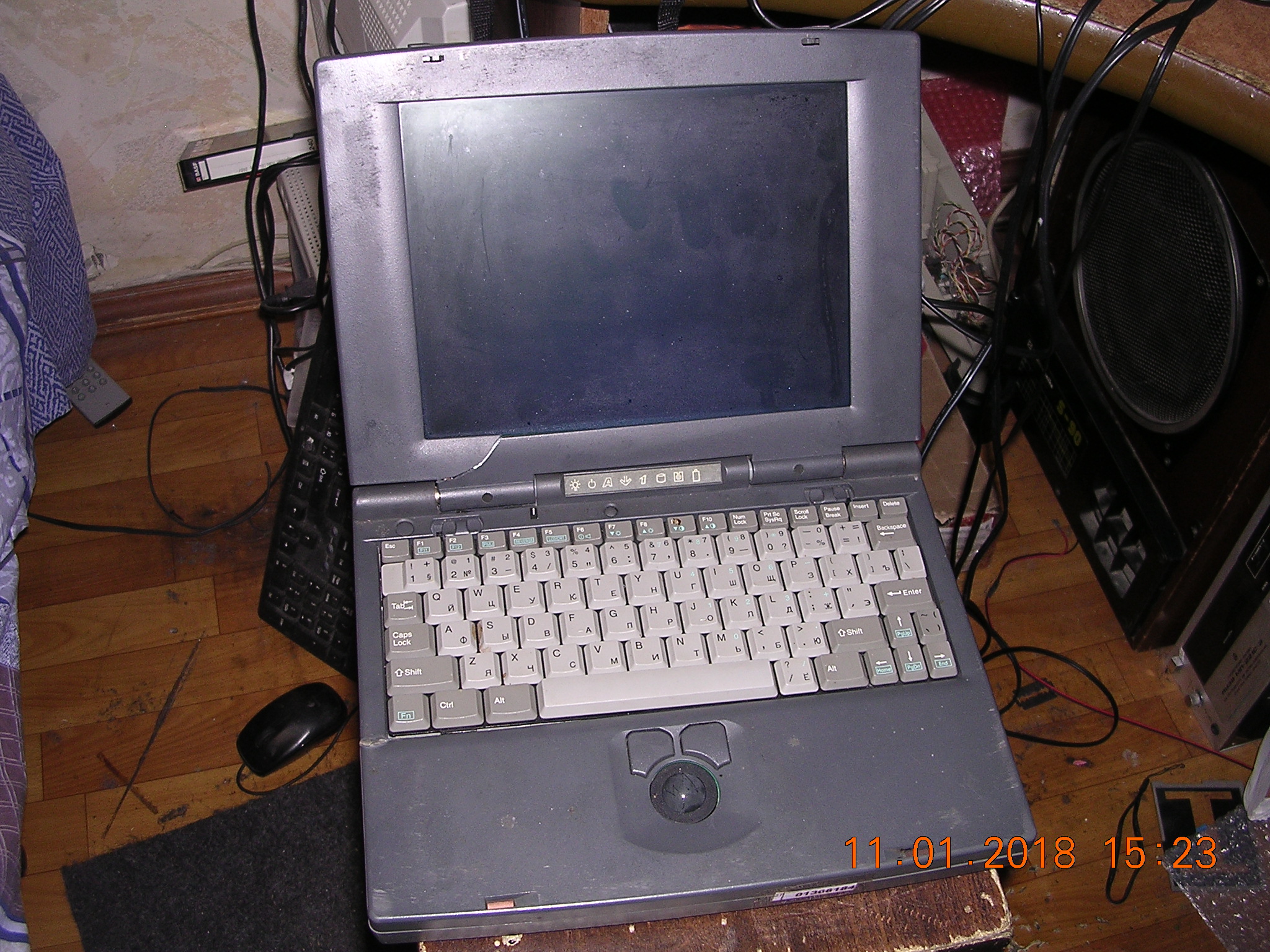

Ещё один ноутбук из детства прибыл =) На этот раз 486 iLuFA с ЧБ-экранчиком.
Конфигурация такова: i486DX2/66MHz, 4МБ оперативы, 130МБ хард.

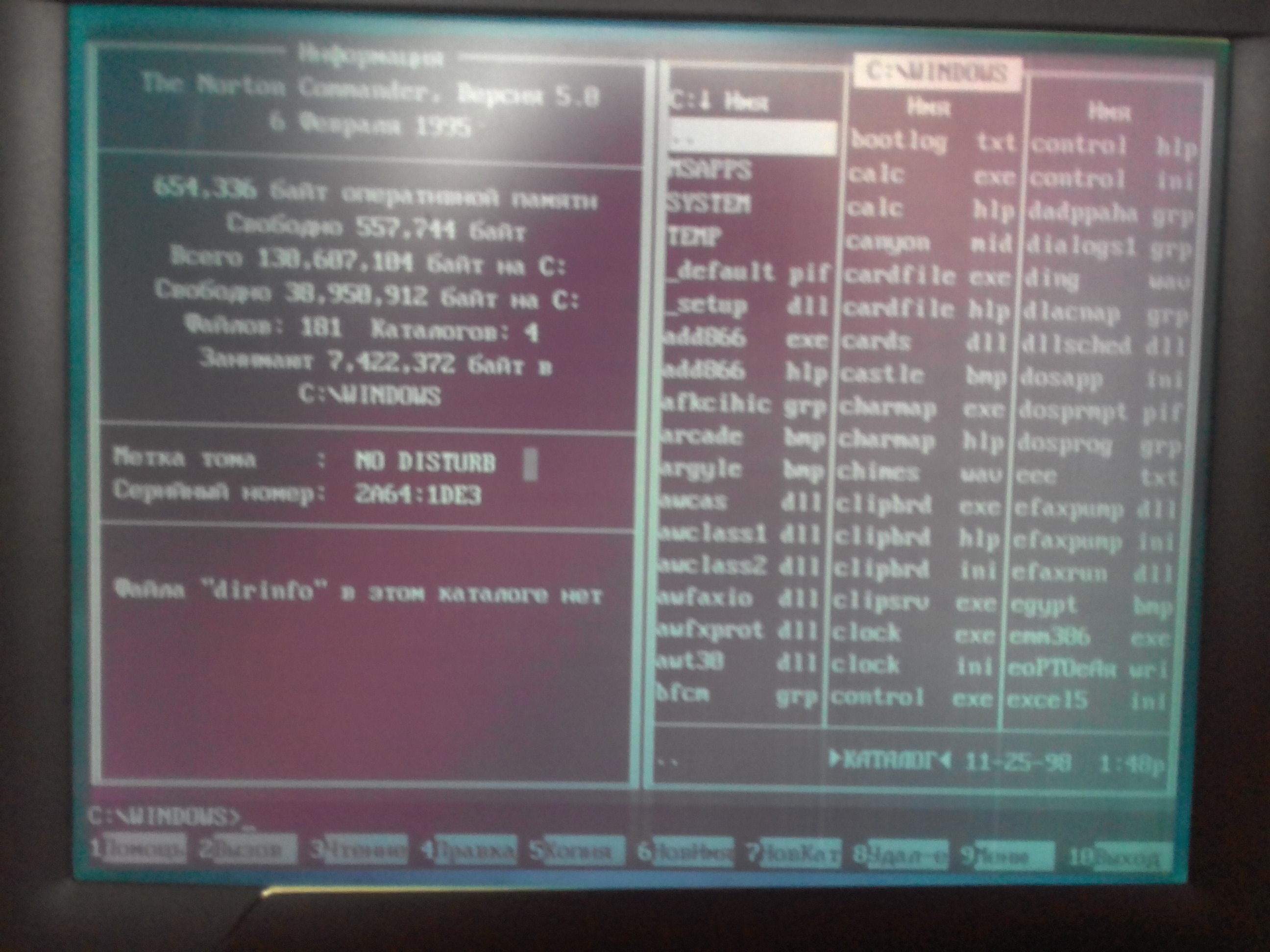

Стоит ДОС 6.22 с Виндой 3.11. Ставил 95, но отказался от сей затеи.
На последнем кадре с VHS он фигурирует в семейном видео.



Рядом же комп побыстрей стоит, нафиг на ноуте Doom мучать было?



На ноуте казалось интереснее =)

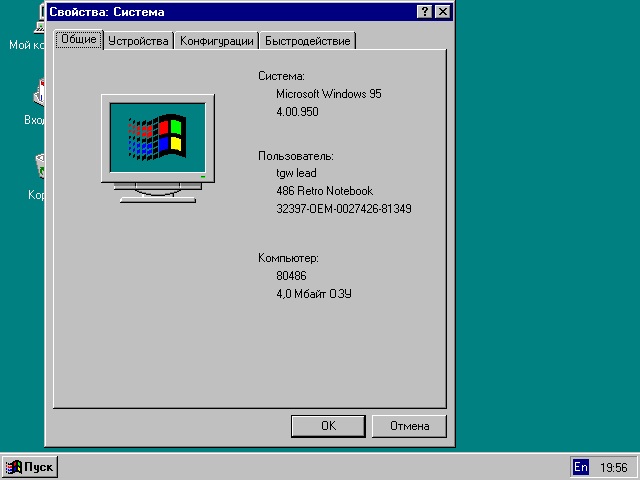

PS: Уже встала винда! Скорость работы конечно... Всё равно, что Windows 7 на Селерон 1.7

Поменял проц Am486DX2/66 на i486DX2/66. Просто не люблю АМД =)

Не, думается, 95 лучше сносить, она выжирает всю итак малую оперативу... Возвращаю ДОС 6.22+3.11



«Просто не люблю» не бывает. Нелюбовь всегда по какой-то причине случается. Так же, как и любовь.

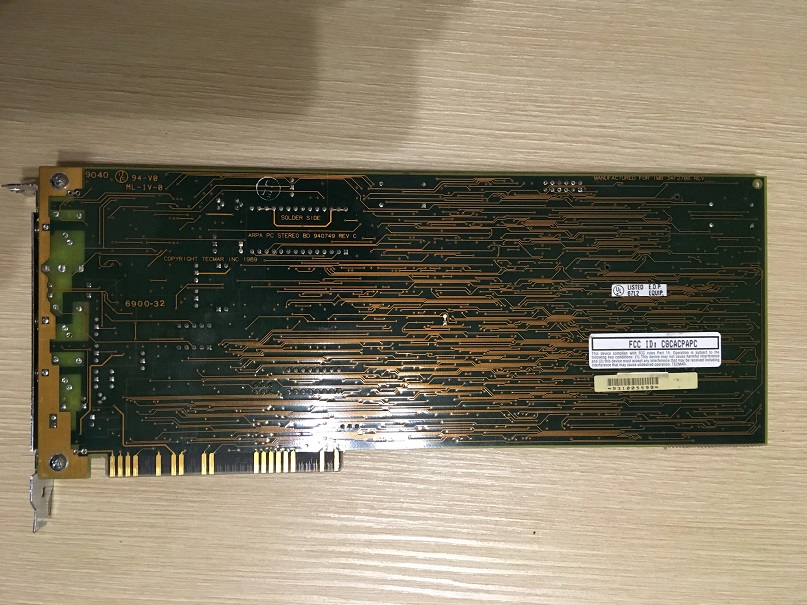

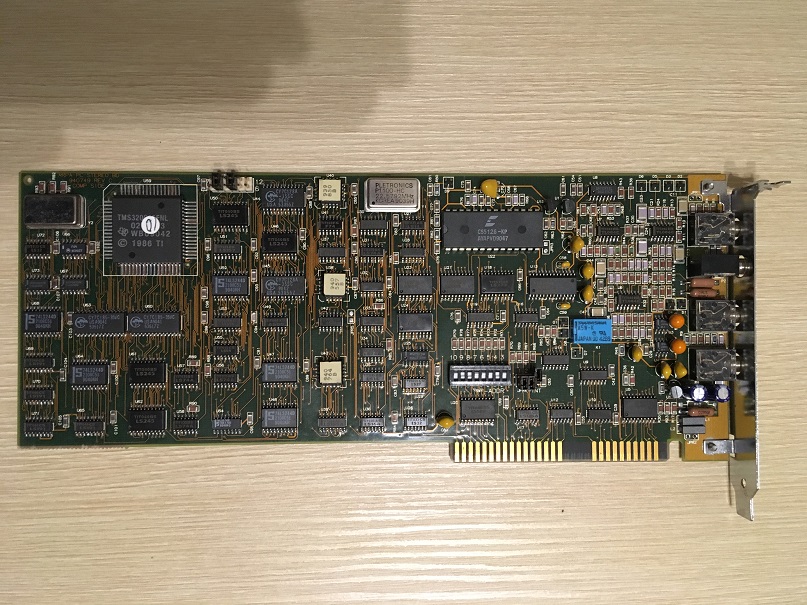

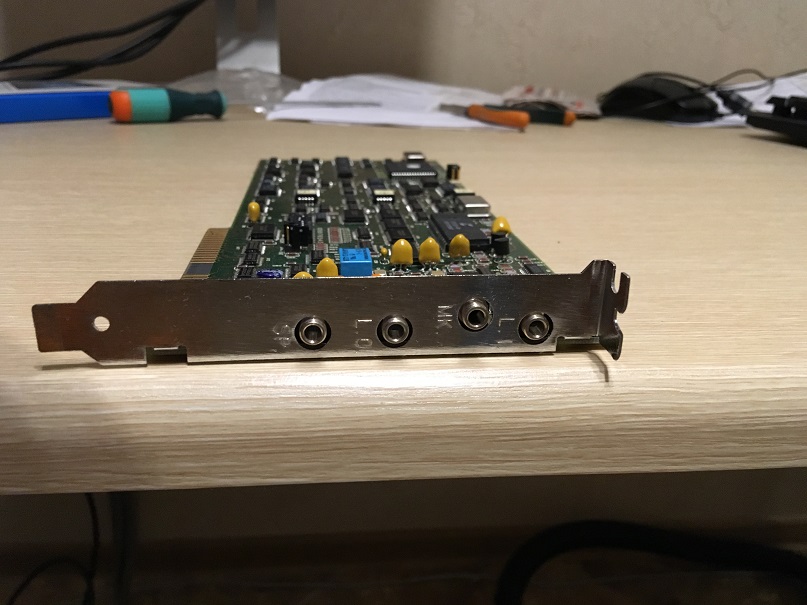

Tecmar ARPA - редкая звуковая карта 1989 года, есть 16-битный PCM и пригодный для MIDI синтезатор:





Инфа и записи звука с карты тут: VOGONS • View topic - Tecmar ARPA sound card



Решил профилактически перебрать ноут - профоткал каждую железку!

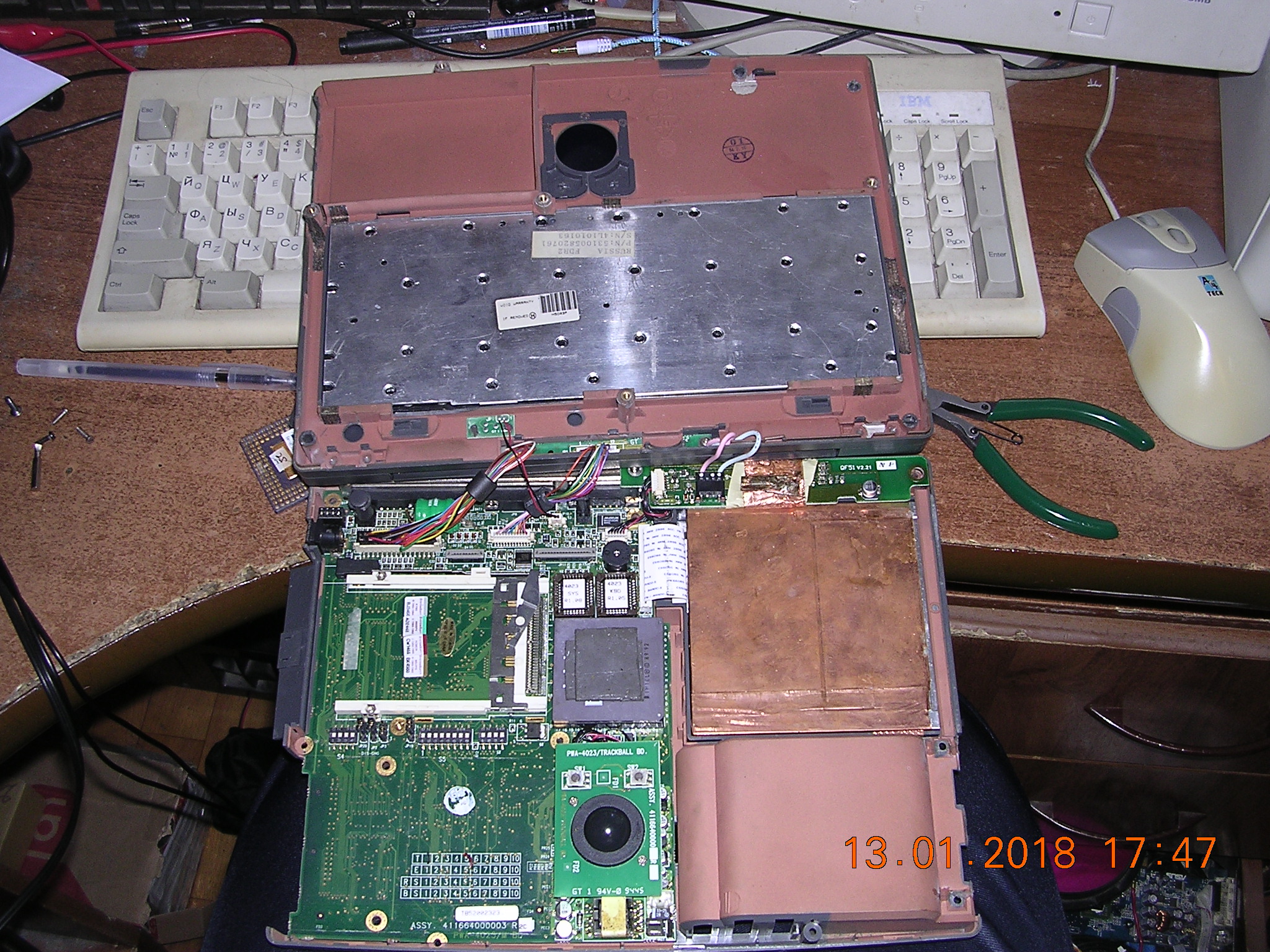

1) "Располовиненный". Клавиатура не подключена по известной причине.

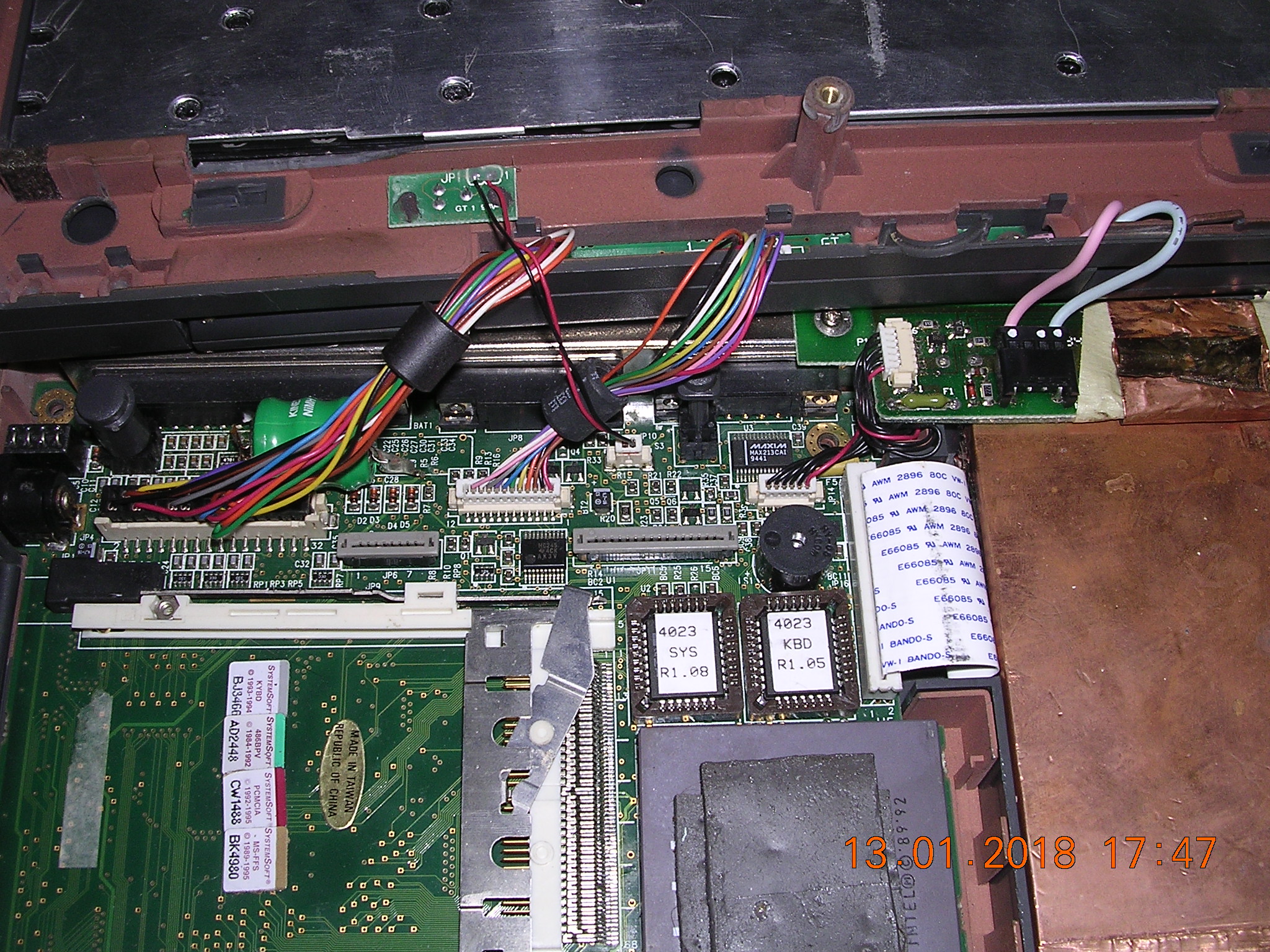

2) Шлейфы. Конечно, тут запутаться невозможно, но на всякий случай. PS: Батарейка БИОС не успела дел натворить и судя по пайке её меняли.

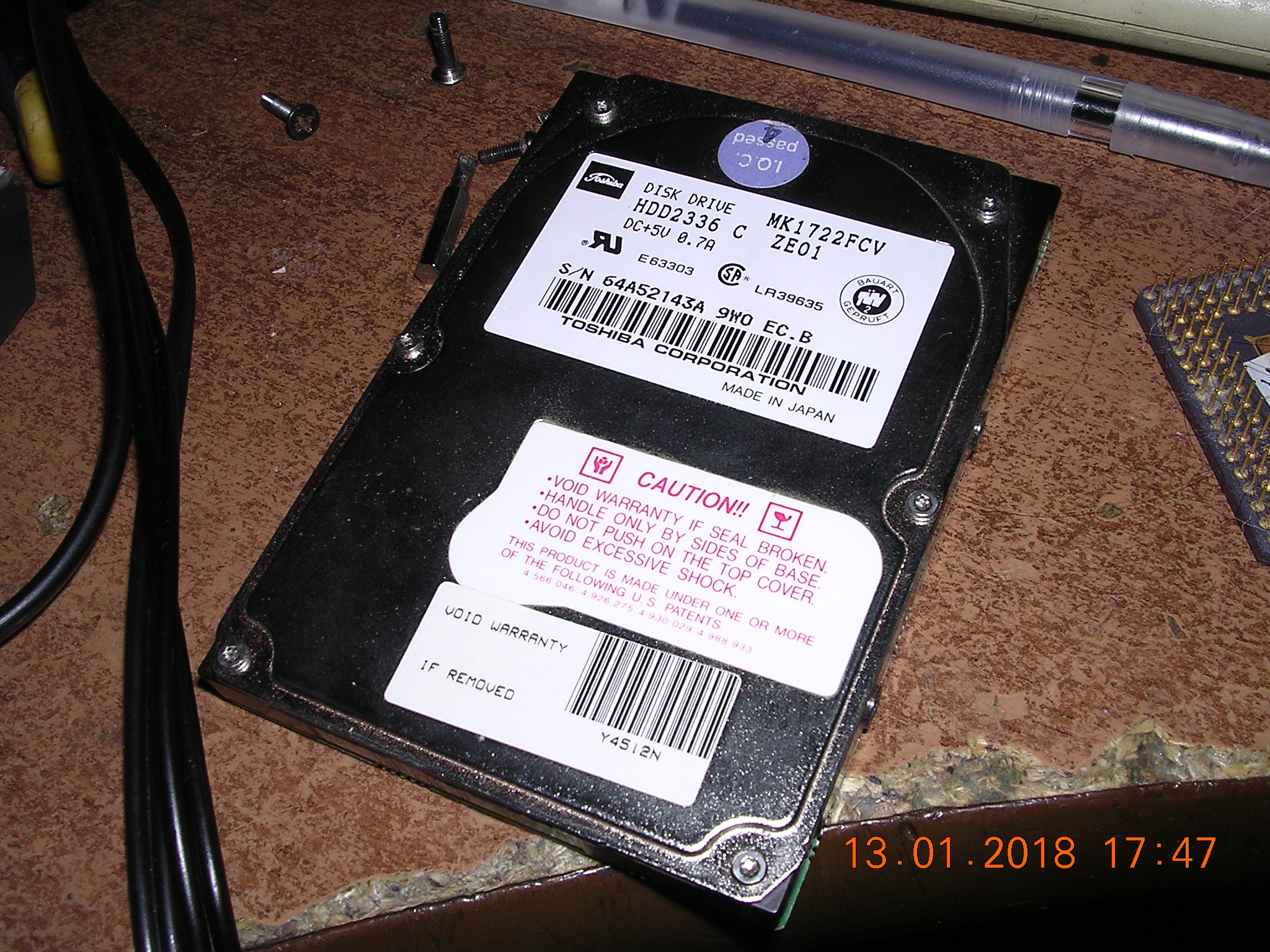

3) Хард. Фирмы Тошиба, 130МБ.

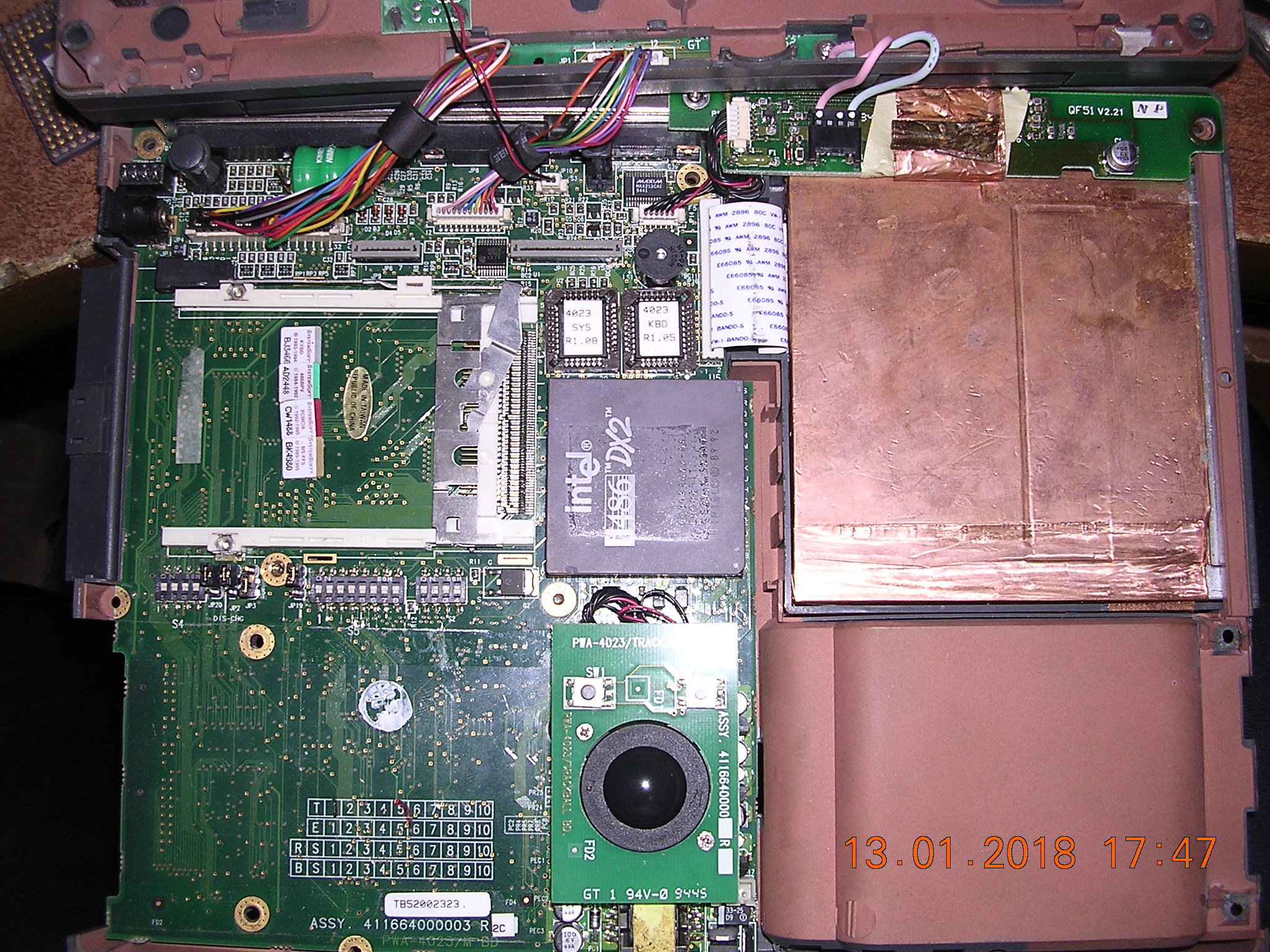

4) Материнка, ещё в собранной половине ноута

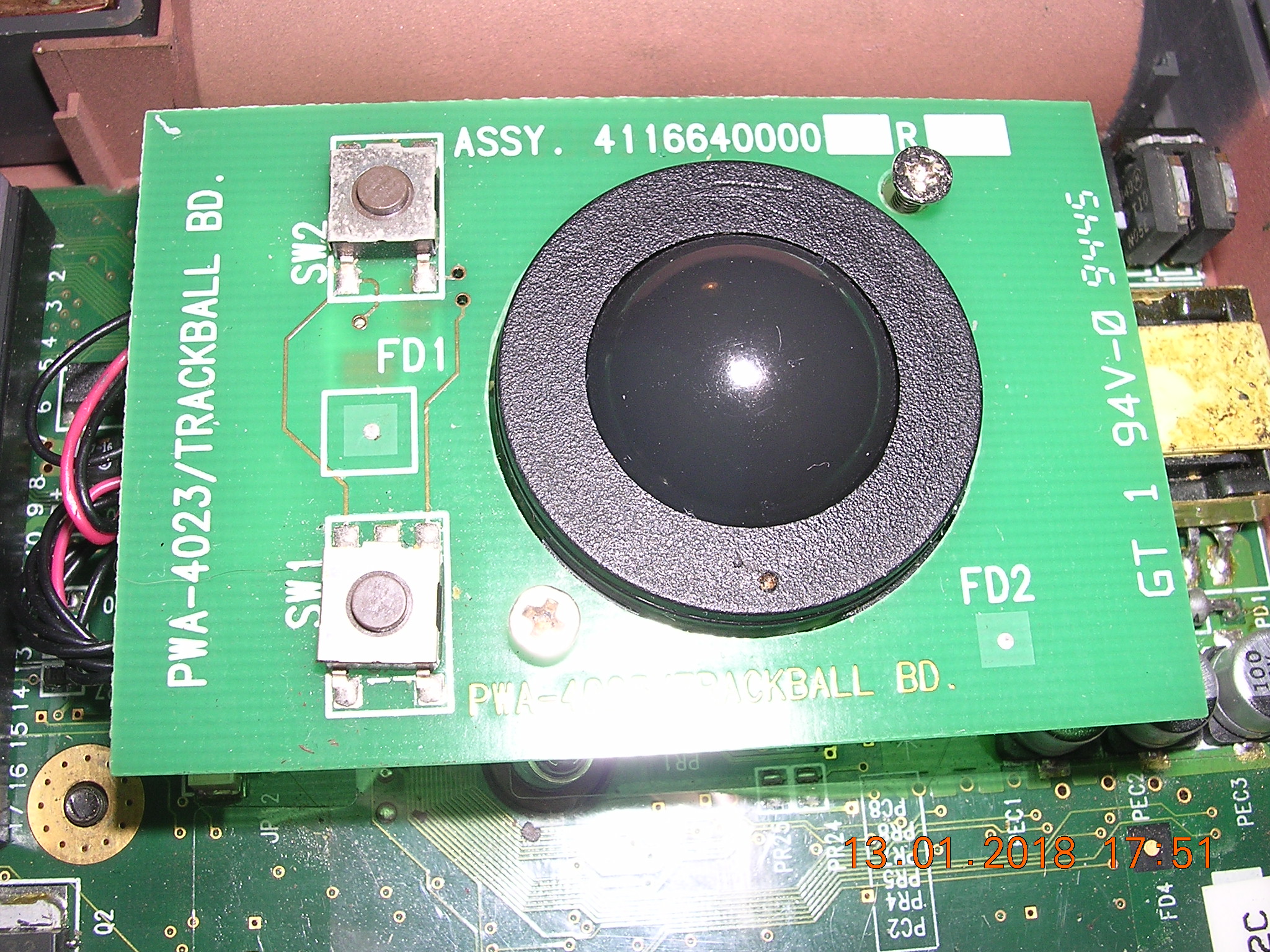

5) Трекбол

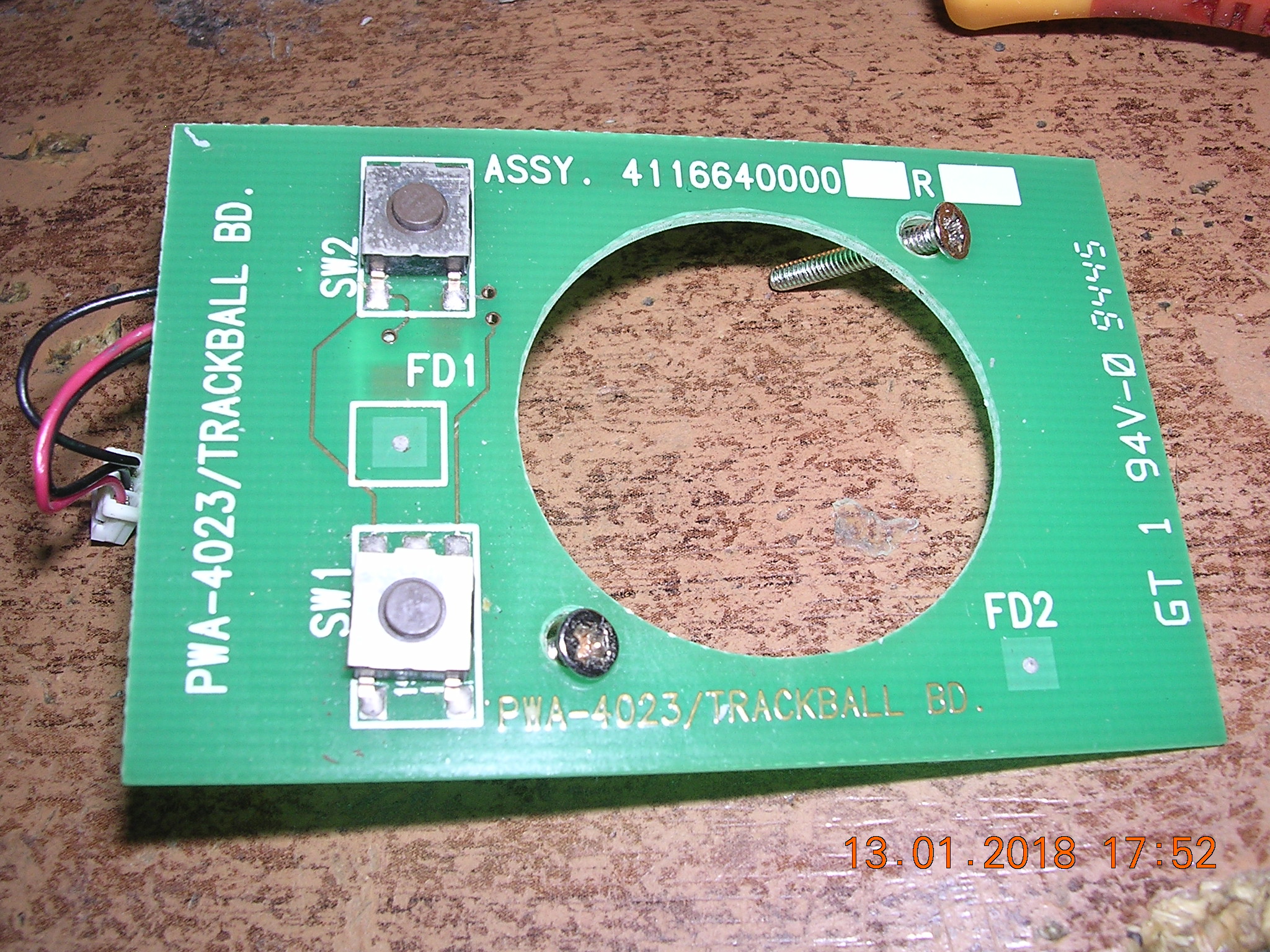

6) Часть трекбола, кнопочки

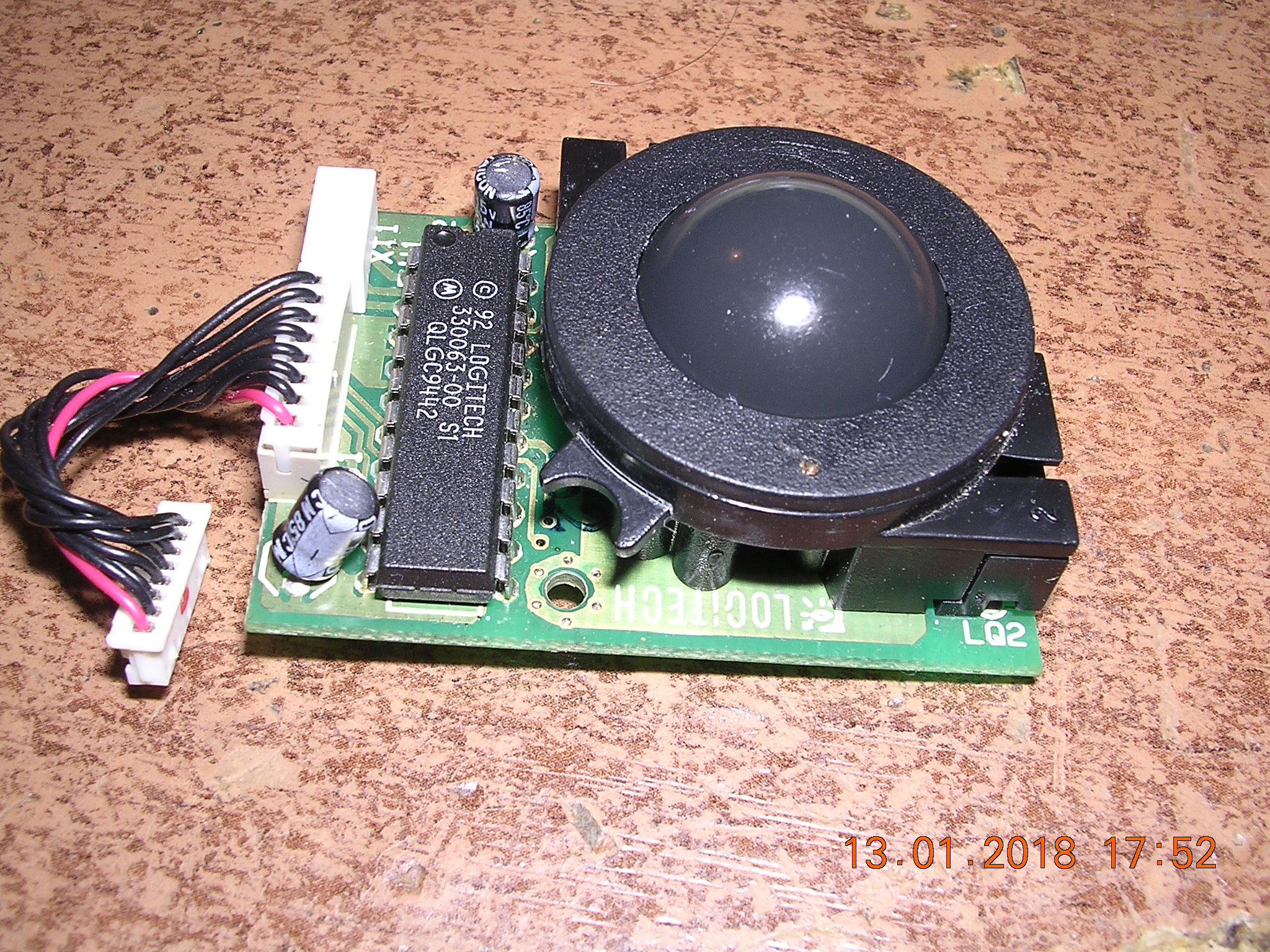

7) Часть трекбола, основная часть. Фирмы Logitech, однако!

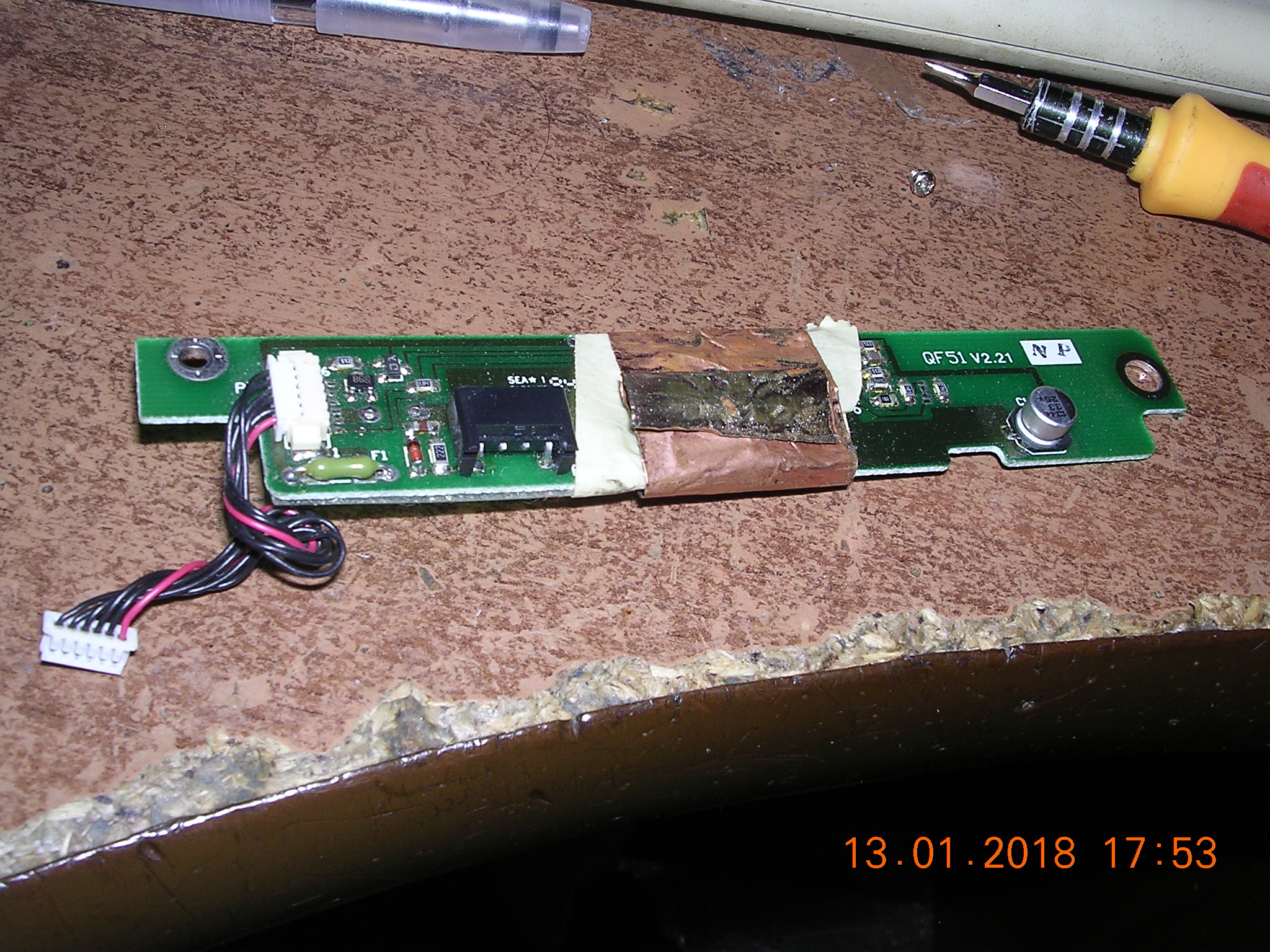

8) Высоковольтная платка. Кажись таки инвертор. Кстати, несмотря на возраст и состояние ноута, подсветка не села!

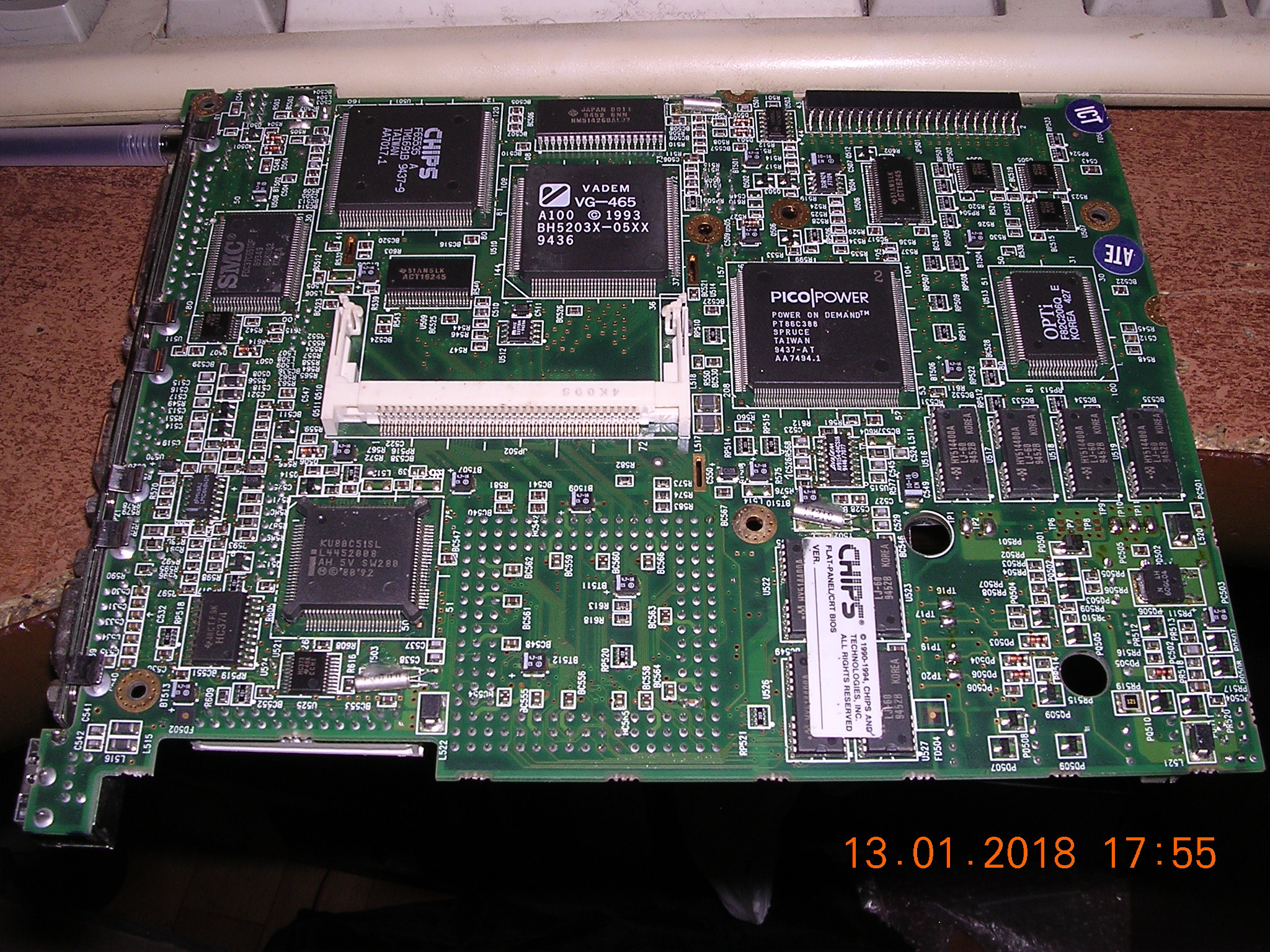

9) Материнка, снята, обратная сторона. Чипсет OPTi, CHIPS, распаянная оператива.

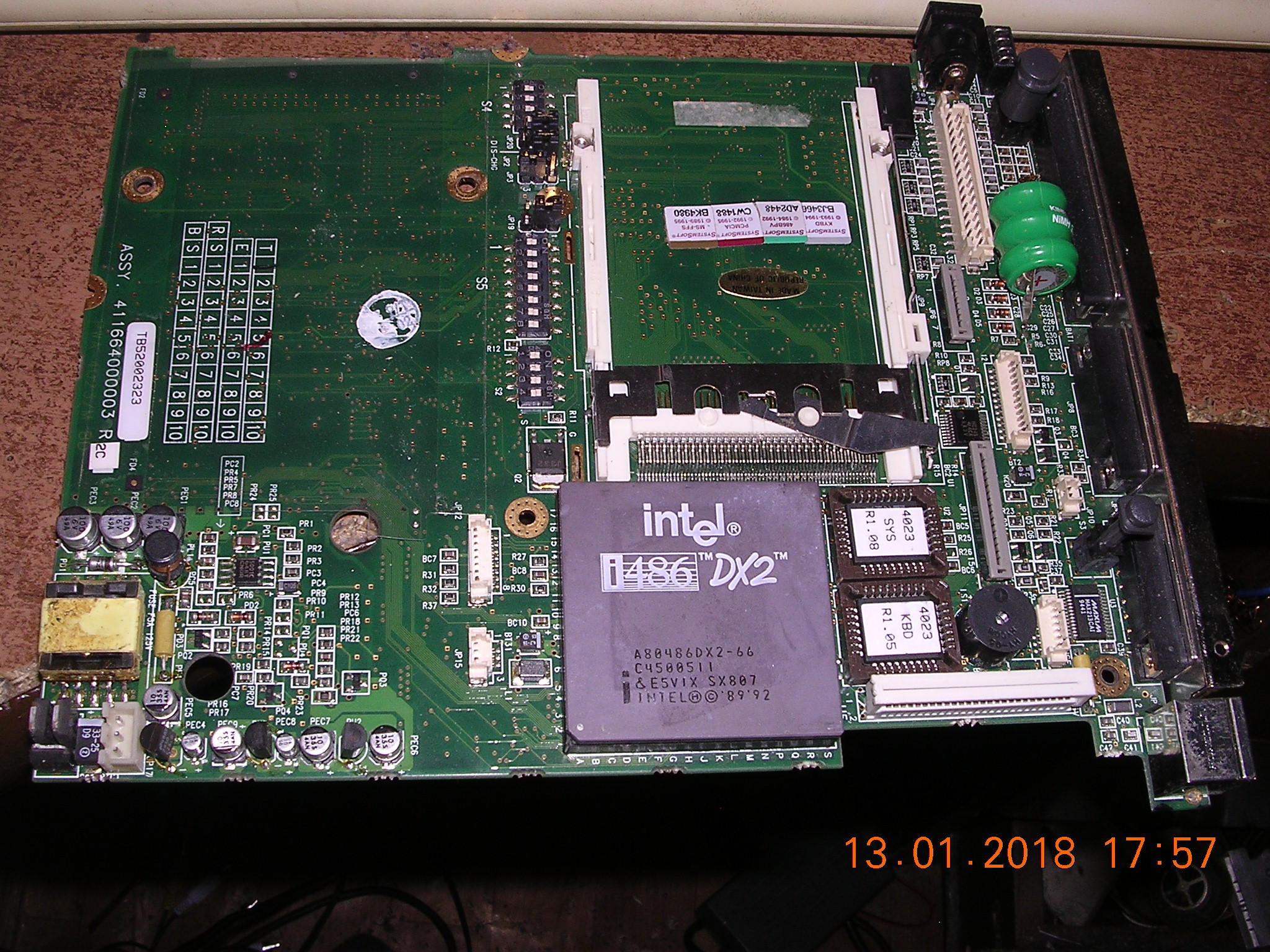

10) Материнка снятая, верхняя сторона. Сокет и процессор как у стационарного ПК. Как я уже говорил, АМДшный проц менял на Интеловский. Ничего менять не пришлось, т.к. тактовая частота идентична.

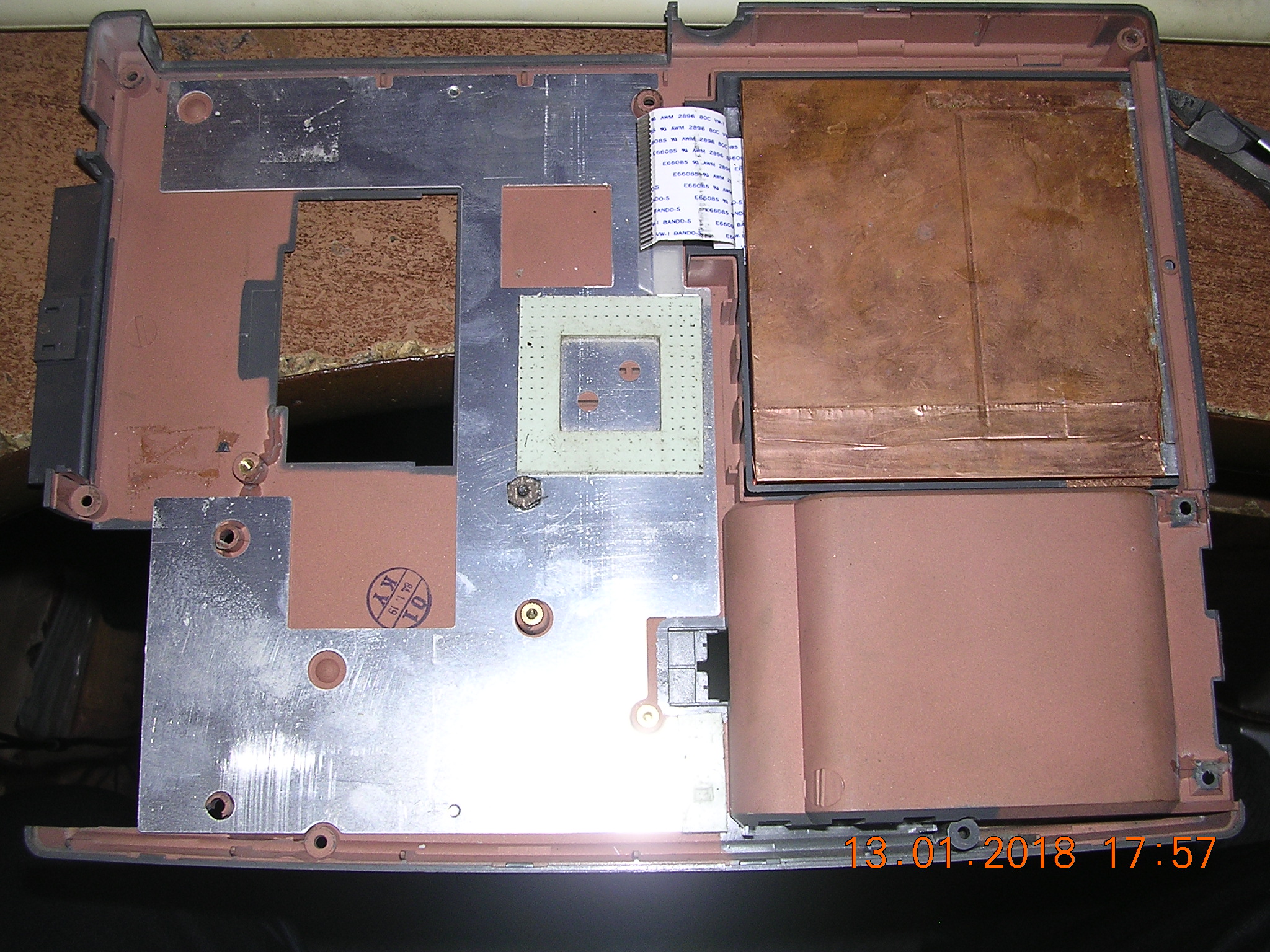

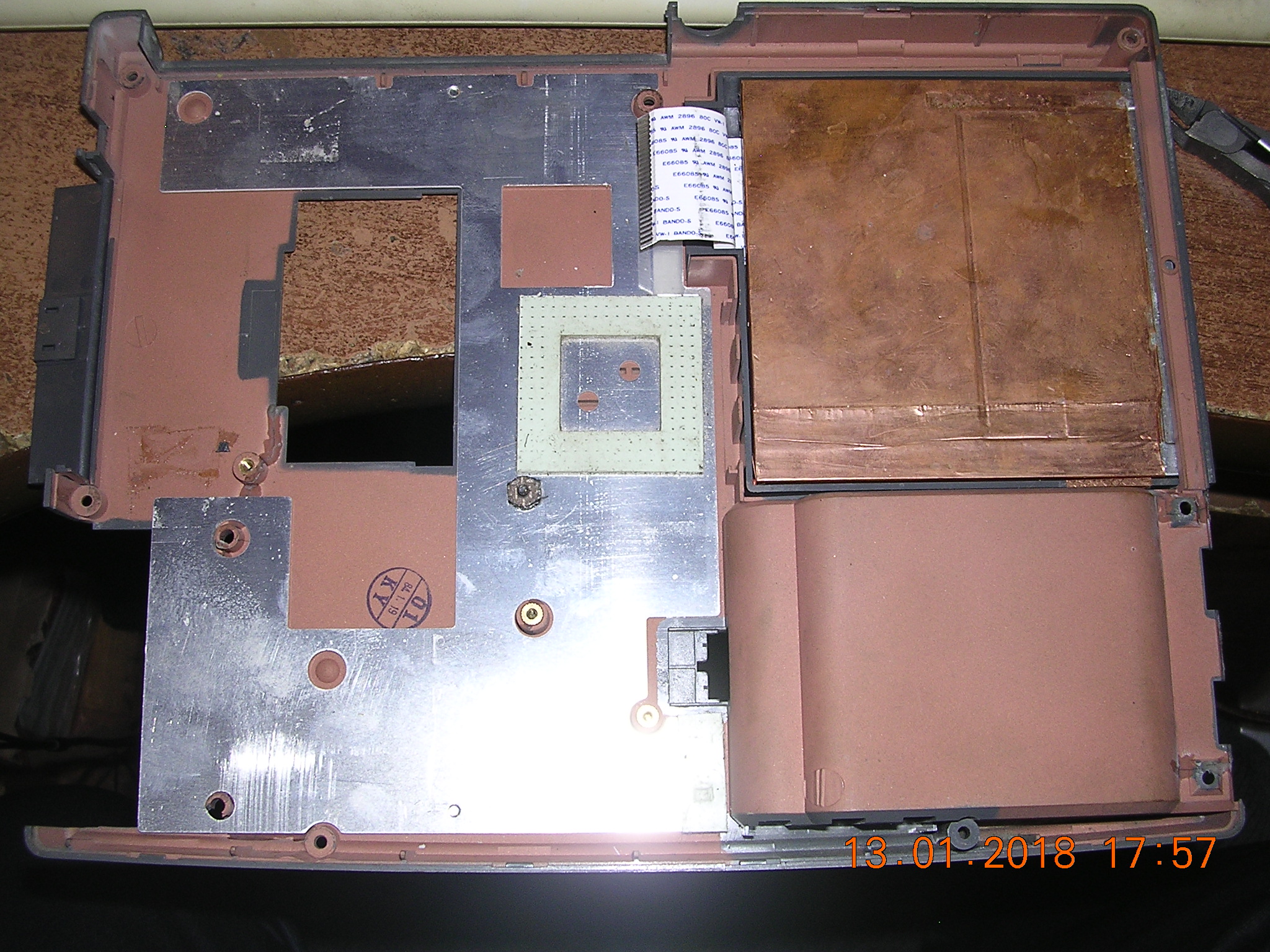

11) Корпус половинки ноута без материнки. Флоп покрыт медной фольгой!

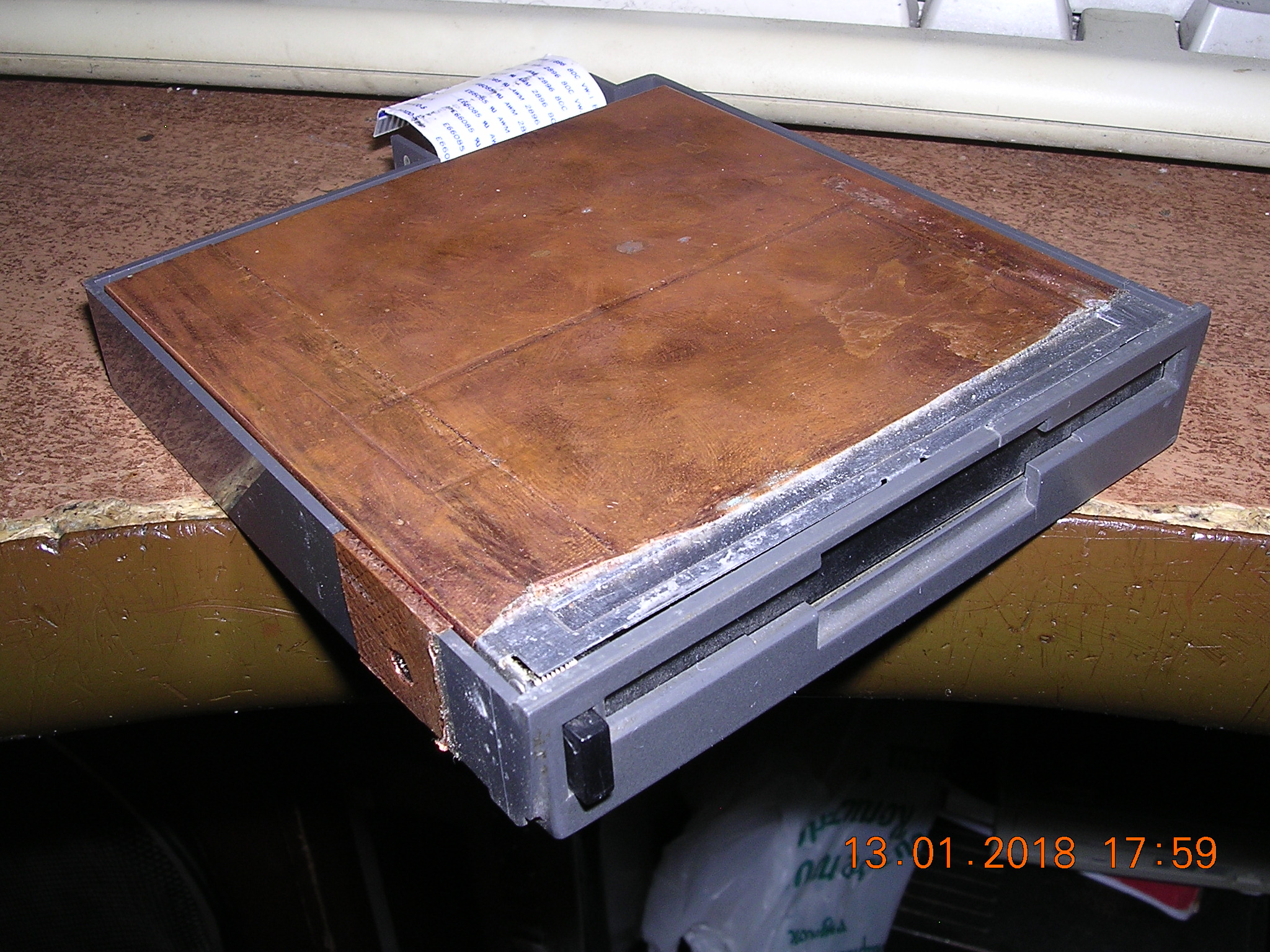

12) Флоп отдельно.

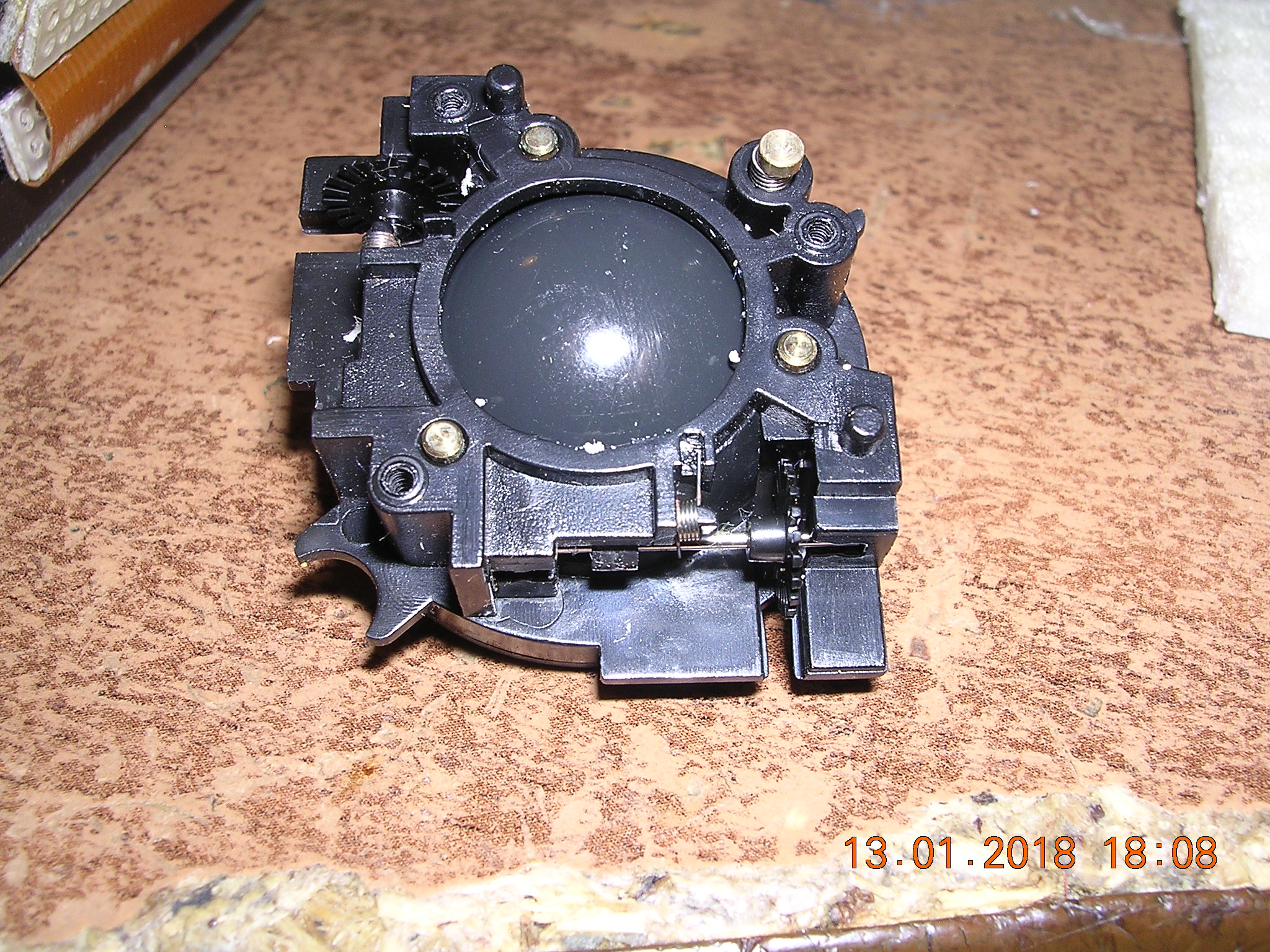

13) Механизм трекбола. По-прежнему не получилось сделать, чтобы он нормально работал... Постоянно западают оси.

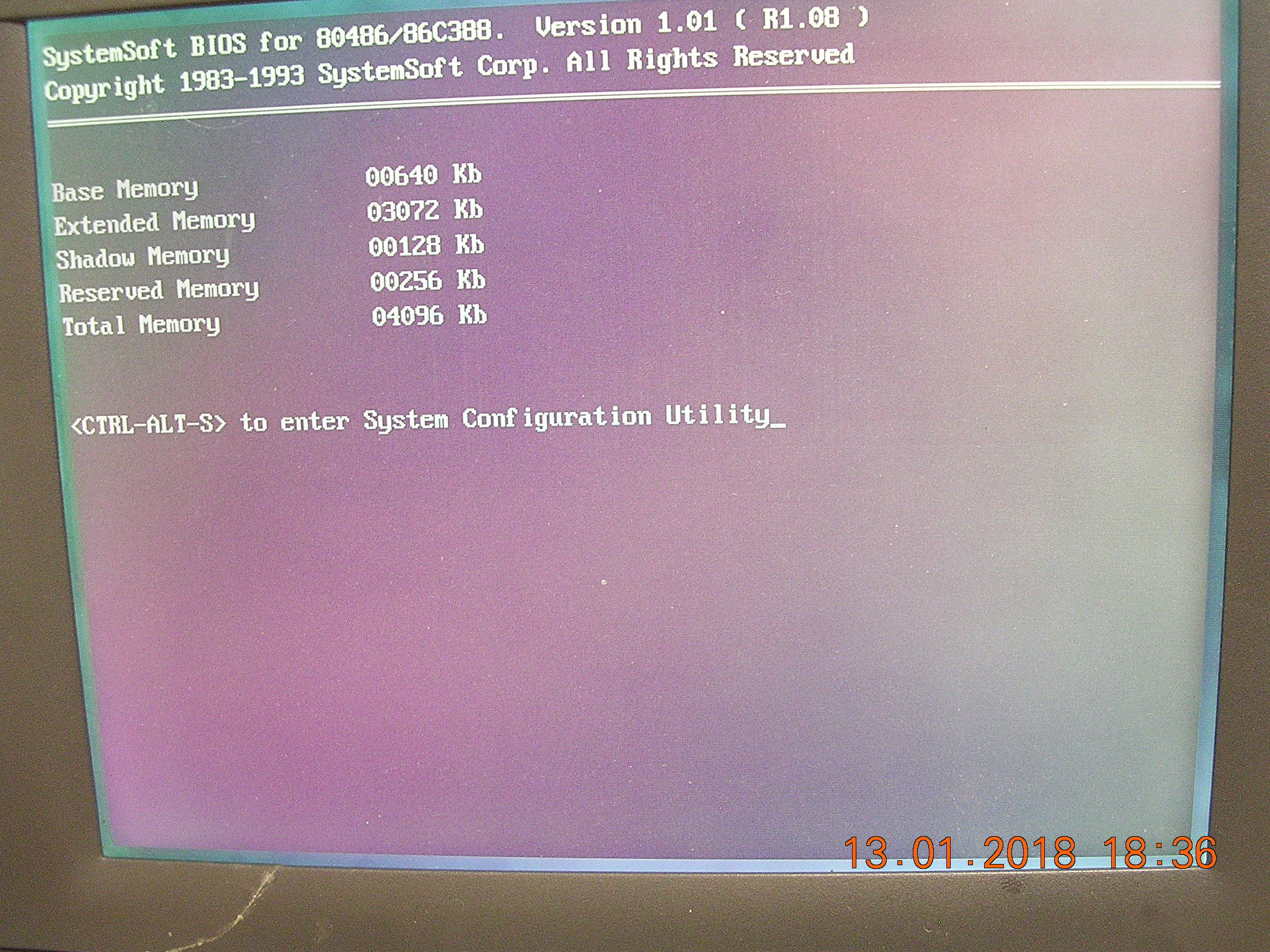

14) Собрал ноутбук, ничего не сломал =)))) BIOS - Экран при включении

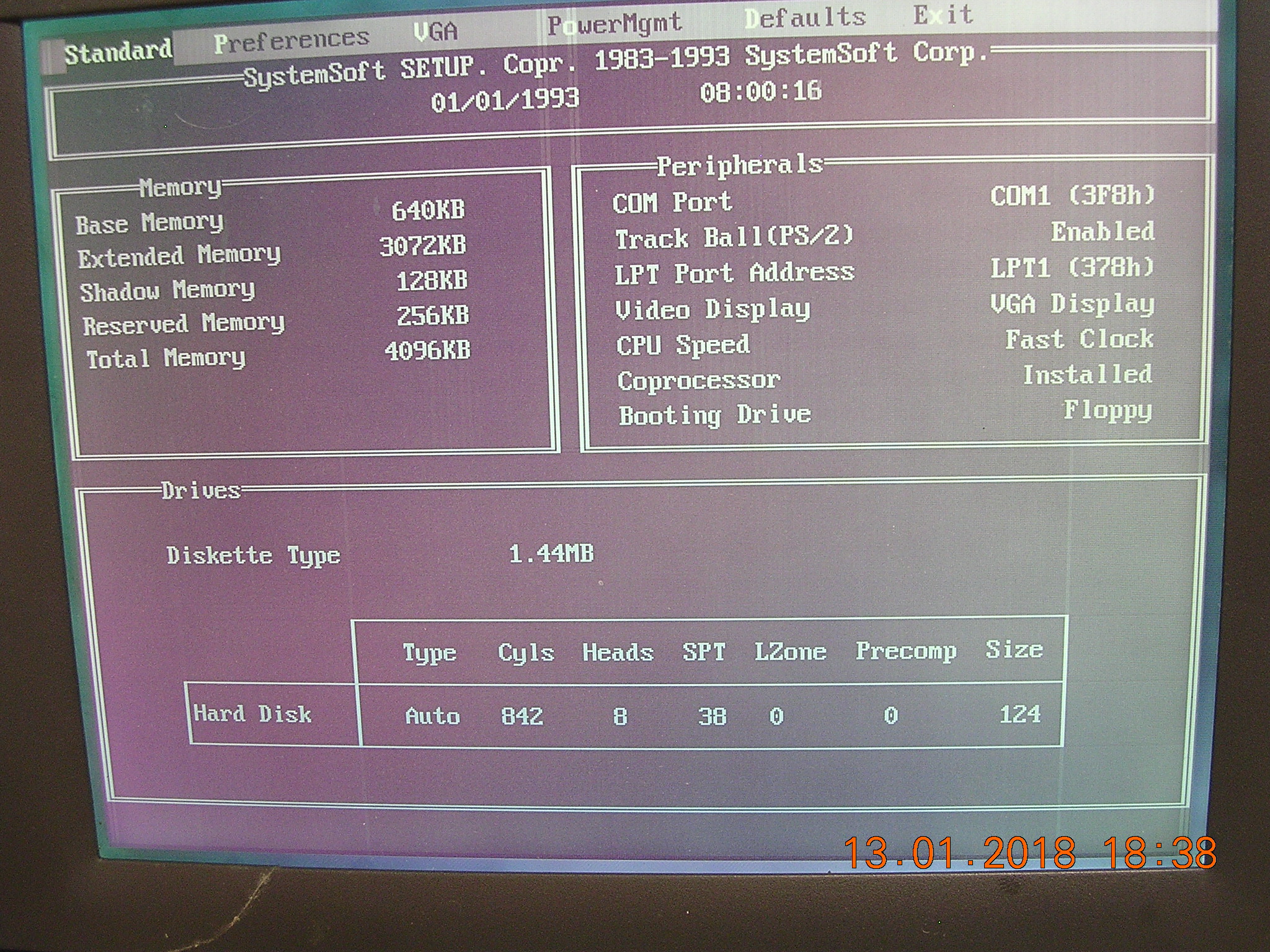

15) BIOS - Утилита настройки. Благо, в этом ноуте она зашита в ПЗУ, а не требует специальную прогу на дискете, как большинство старых Тошиб.



Очень продуктивное сегодняшнее разгребание коробок у знакомого инженера принесло огромные плоды и пополнения.

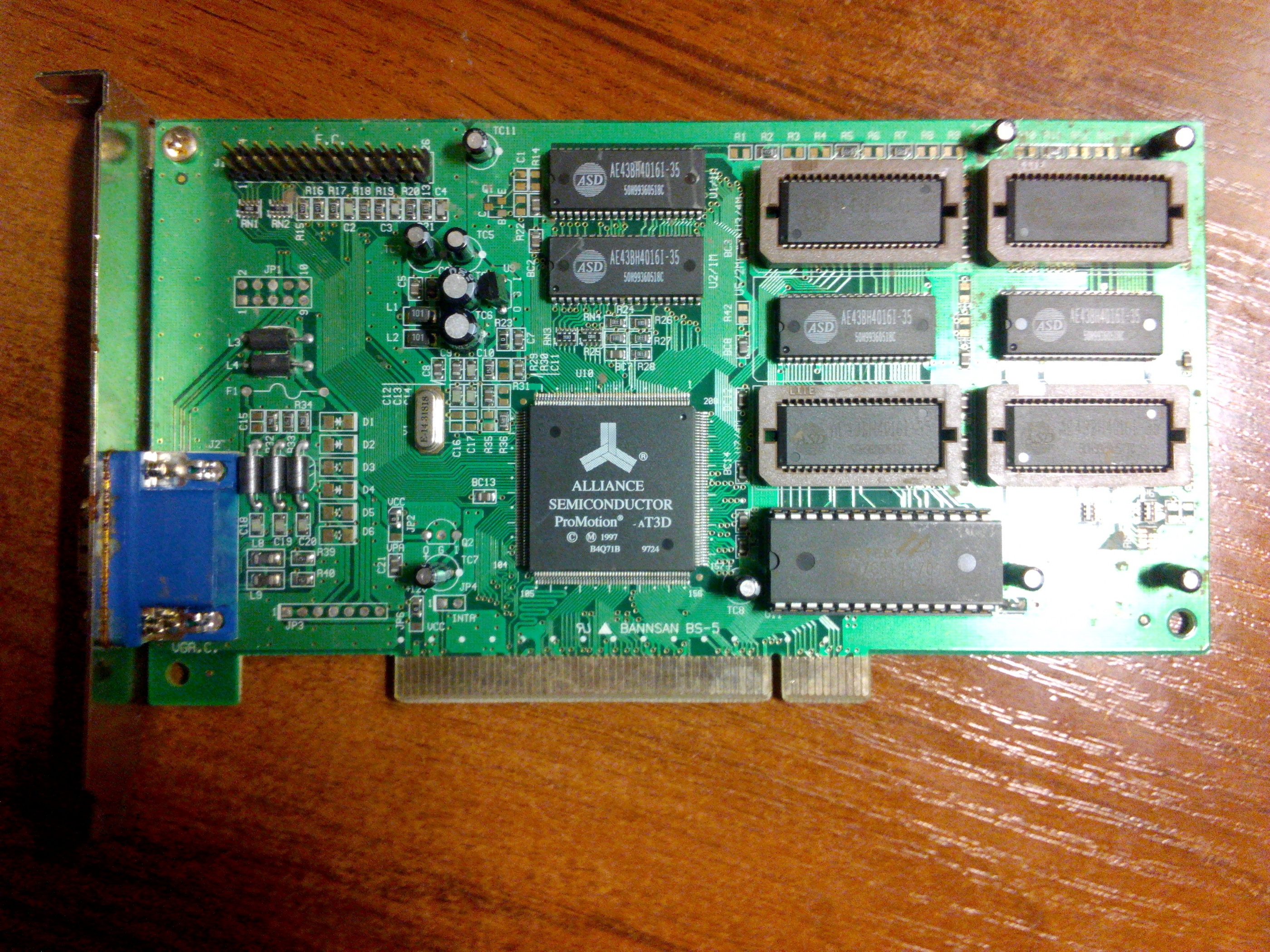

Alliance Semiconductor ProMotion aT3D

Я на Полигоне думал спросить, потом через vgamuseum уточнил - да, этот чип еще к 3dfx Voodoo Rush шел. Полагаю, нечасто встречается данная видяшка отдельно.

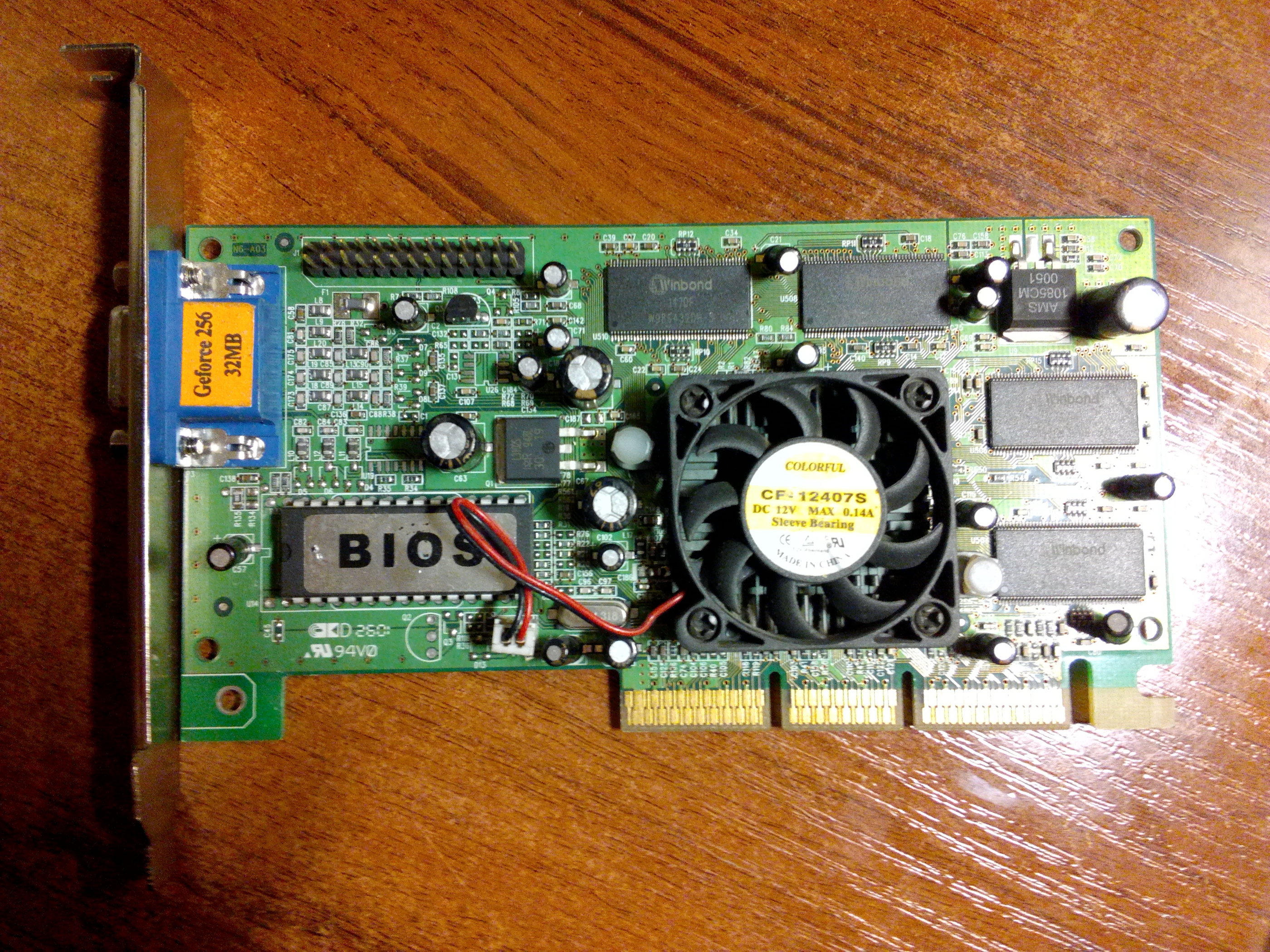

nVidia GeForce 256

Собственно говоря, давно за данной штукой охотился, и в итоге я, пусть и не брендовую версию, но нашел. Правда насчет моей P-III машины я изменил планы, и поставлю GeForce 2 GTS, который в своё время в 2002 году сменил Riva TNT2 Pro, но это уже потом.

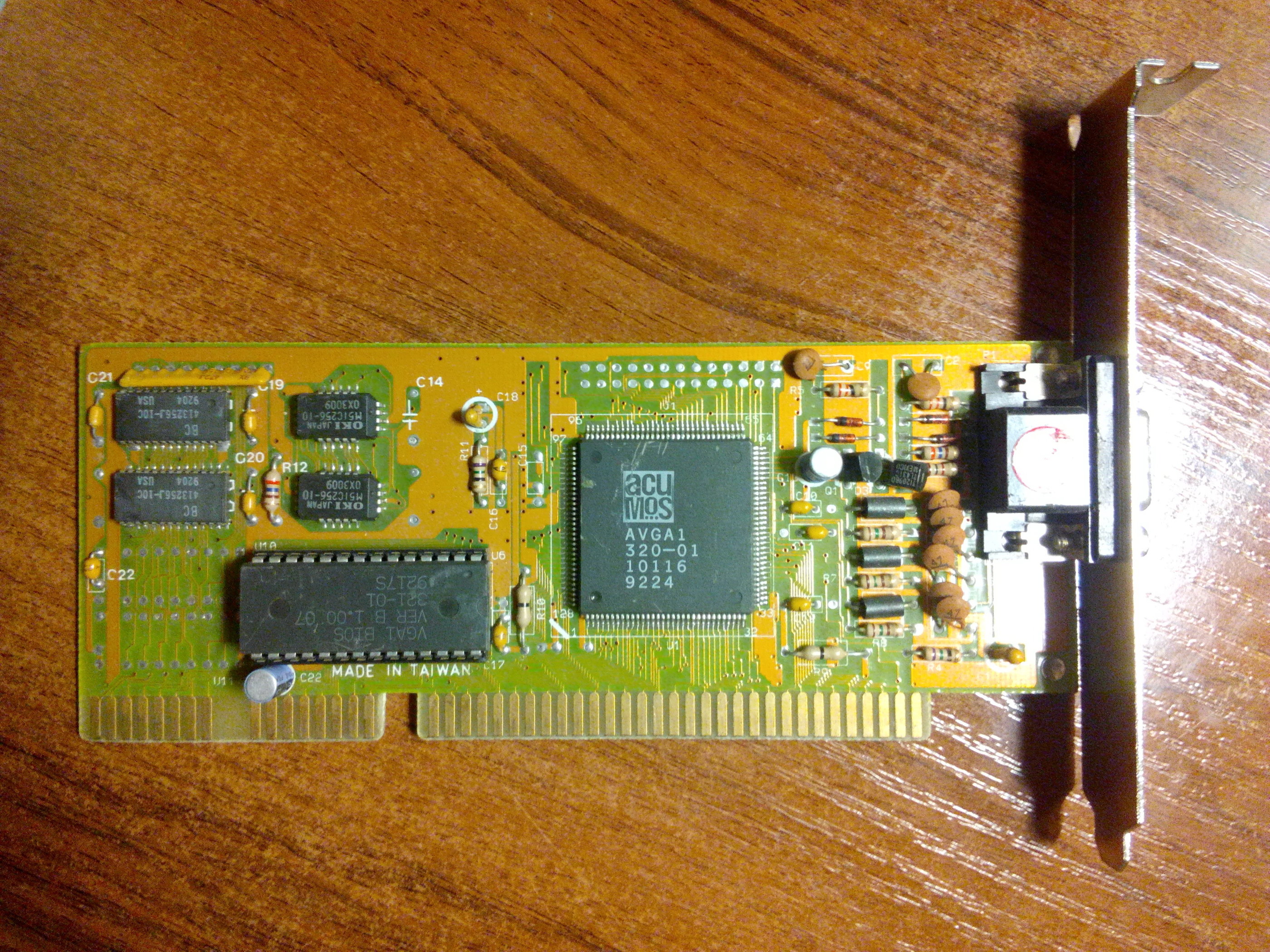

ACUMOS AVGA1

Еще одно пополнение в мой ISA-видеозапасник, правда очень скромная каротчка, на 256kb.

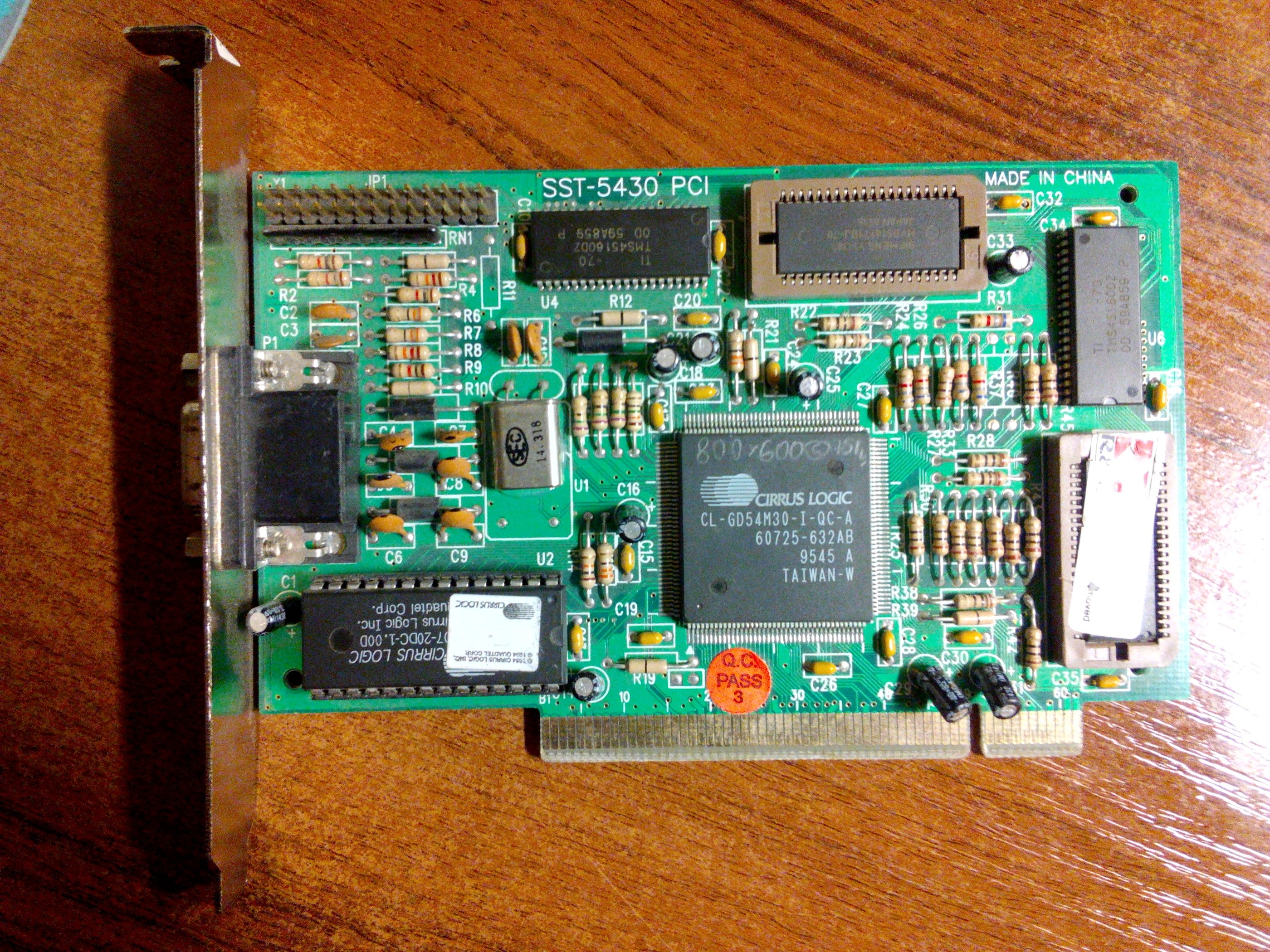

Cirrus Logic CL-GD54M30

Довольно простенькая 2D-видеокарточка. Зато памяти тут под завязку набито.

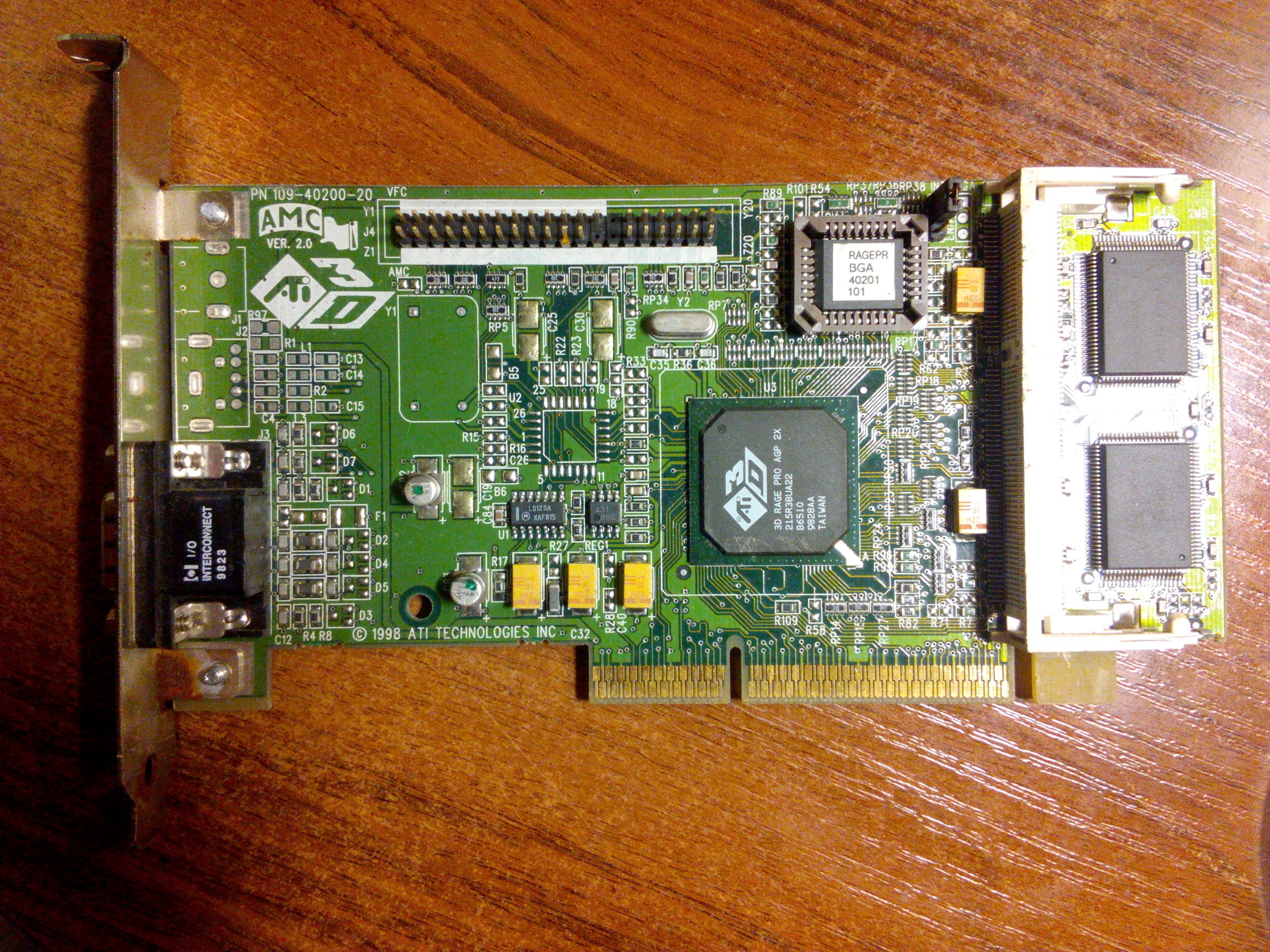

ATi 3D Rage Pro AGP 2x

У меня такая уже была, правда без рамки, зато с доп. модулем памяти, и двумя дополнительными выходами. Всё равно будет полезно.

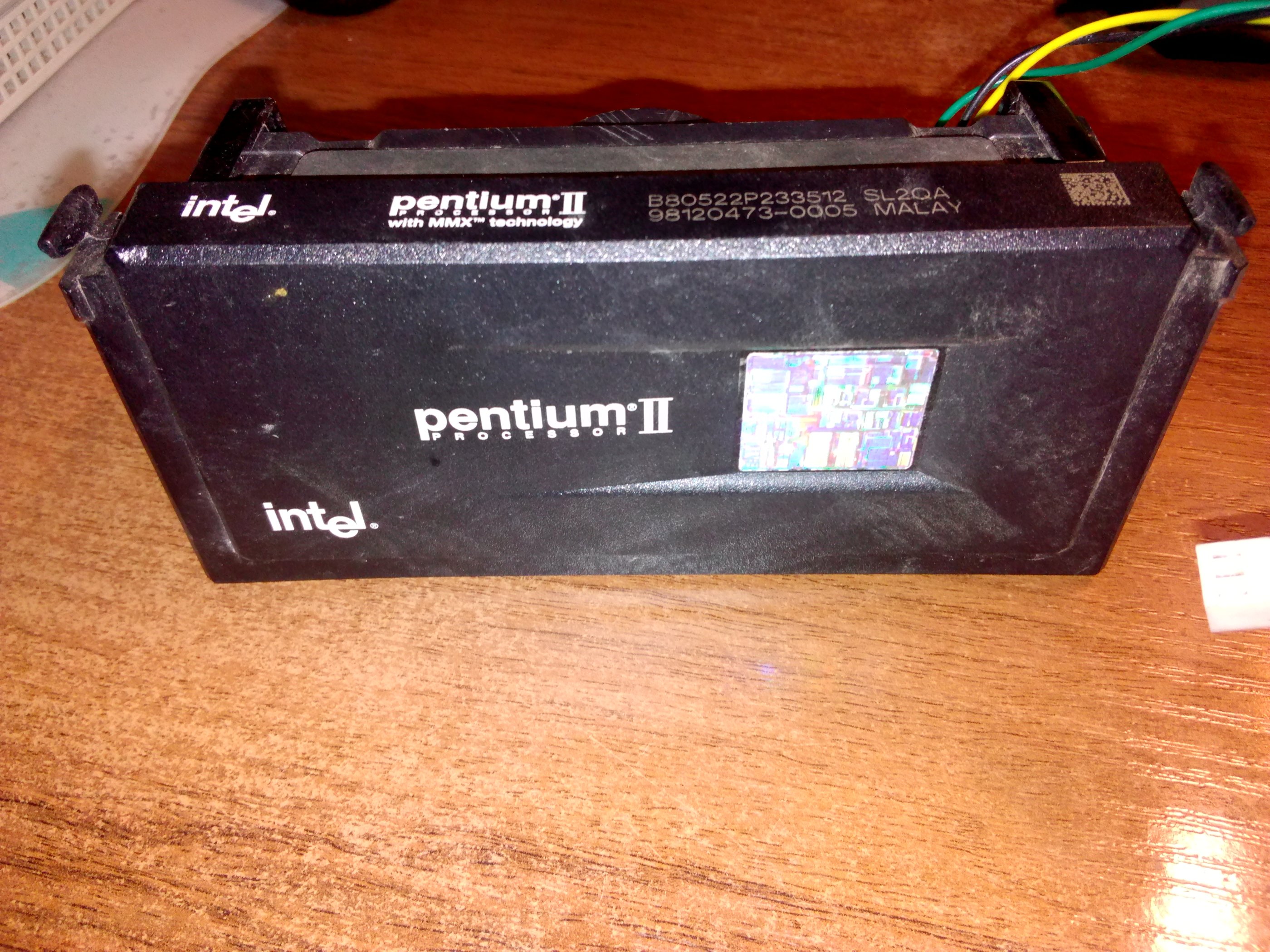

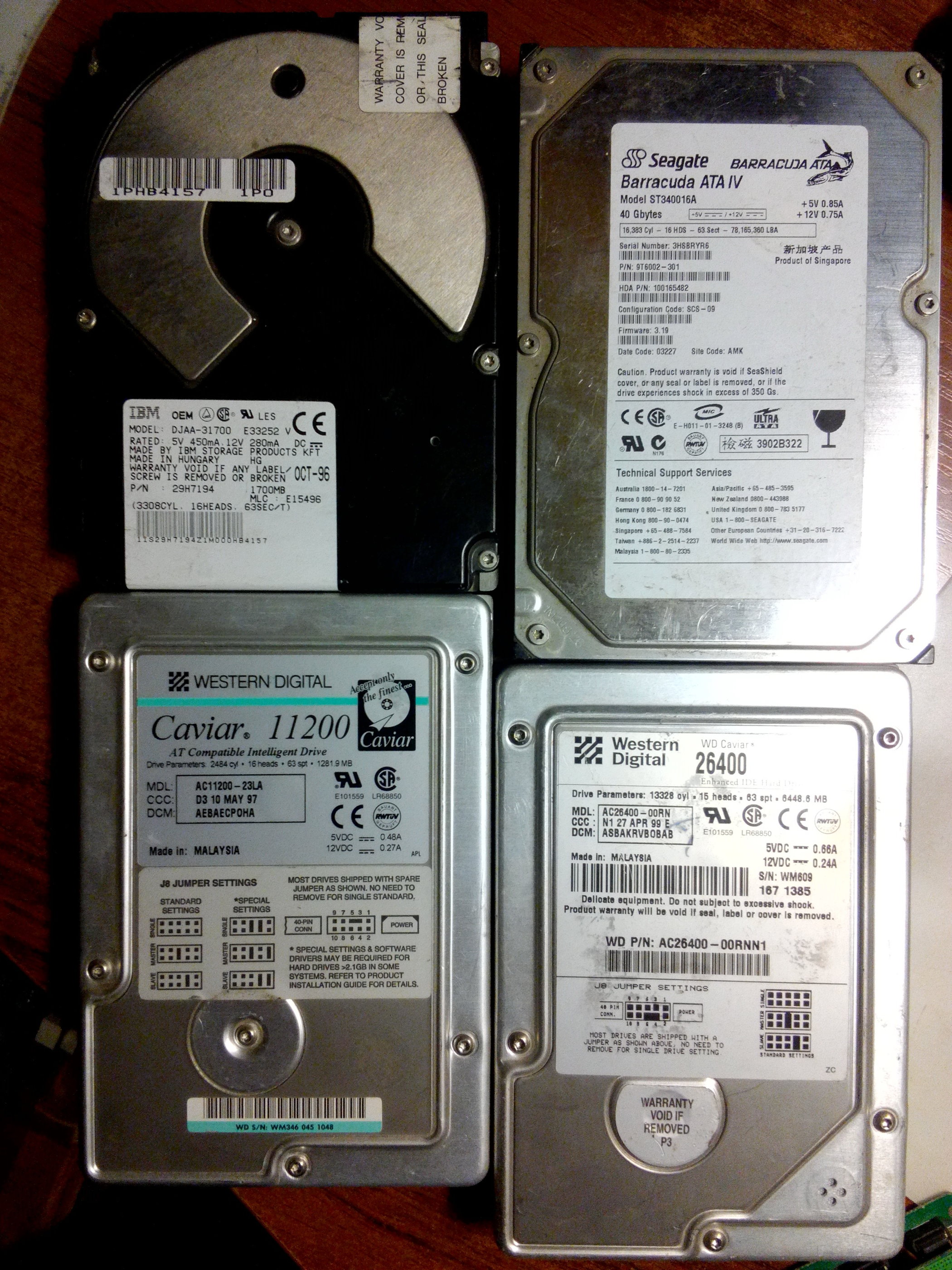

Ну и кучка остальных интересных и полезных вещей вроде небольших винтов или Pentium II на 233 МГц.



Мои поздравления! Это sdr? Да, по плате, если бы не наклейка, мог такую и пропустить, решив, что очередная tnt2))

Точно более частая, чем Rush) На последних стояли еще macronix. Но да, встречается реже, чем s3



Вот я тут так же подумал в момент находки..

Ну в общем-то я это и имел ввиду. Любая продукция 3dfx заранее подразумевает за собой редкость, особенно касаемо не самой удачной Rush.
Ну и да, у aT3D слышал что таки есть 3D-акселератор, и он до невозможности дубовый.



Практически первое, что мне попалось в лапы, были три Rush, один за другим))



В таком дешманском виде виде - точно SDR. Я бы ещё посмотрел внимательно, что там за чипы, уж не с резанной ли шиной... А то проходили какие-то слухи про GeForce MX (до GeForce 2MX).



Да не слухи, ASUS выпускал такую штуку на 64 bit, но не думаю, что здесь тот случай. А MX все-таки 128-битная и не так плоха) Я на ней около года сидел (ELSA 511)
3DGiТоги июль 2001 года - NVIDIA GeForce 256 SDR 64bit



Еще одно флеш-пополнение карточек времен рубежей веков:

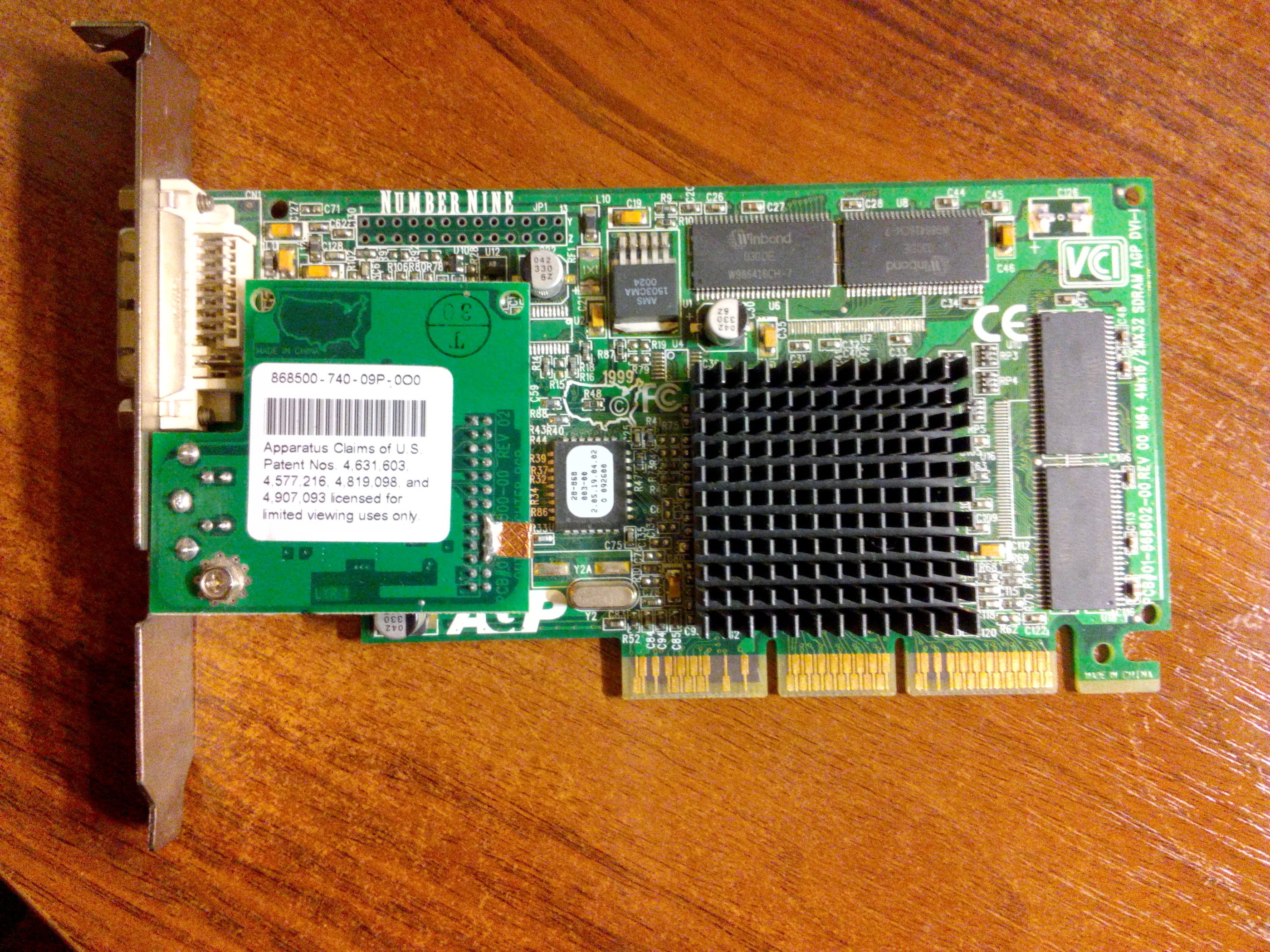

Number Nine M64 4Mx16/2MX32 SDRAM

Очень интересная карточка. Никакого VGA - только DVI и S-Video. Ну и сей "Битломанский" бренд тоже нечасто попадается - надписи на плате "I Will Follow You" на карте и "In a yellow submarine" на дочке.
Хотя сам видеочип дико банальный и попсовый - nVidia Riva TNT2 M64.

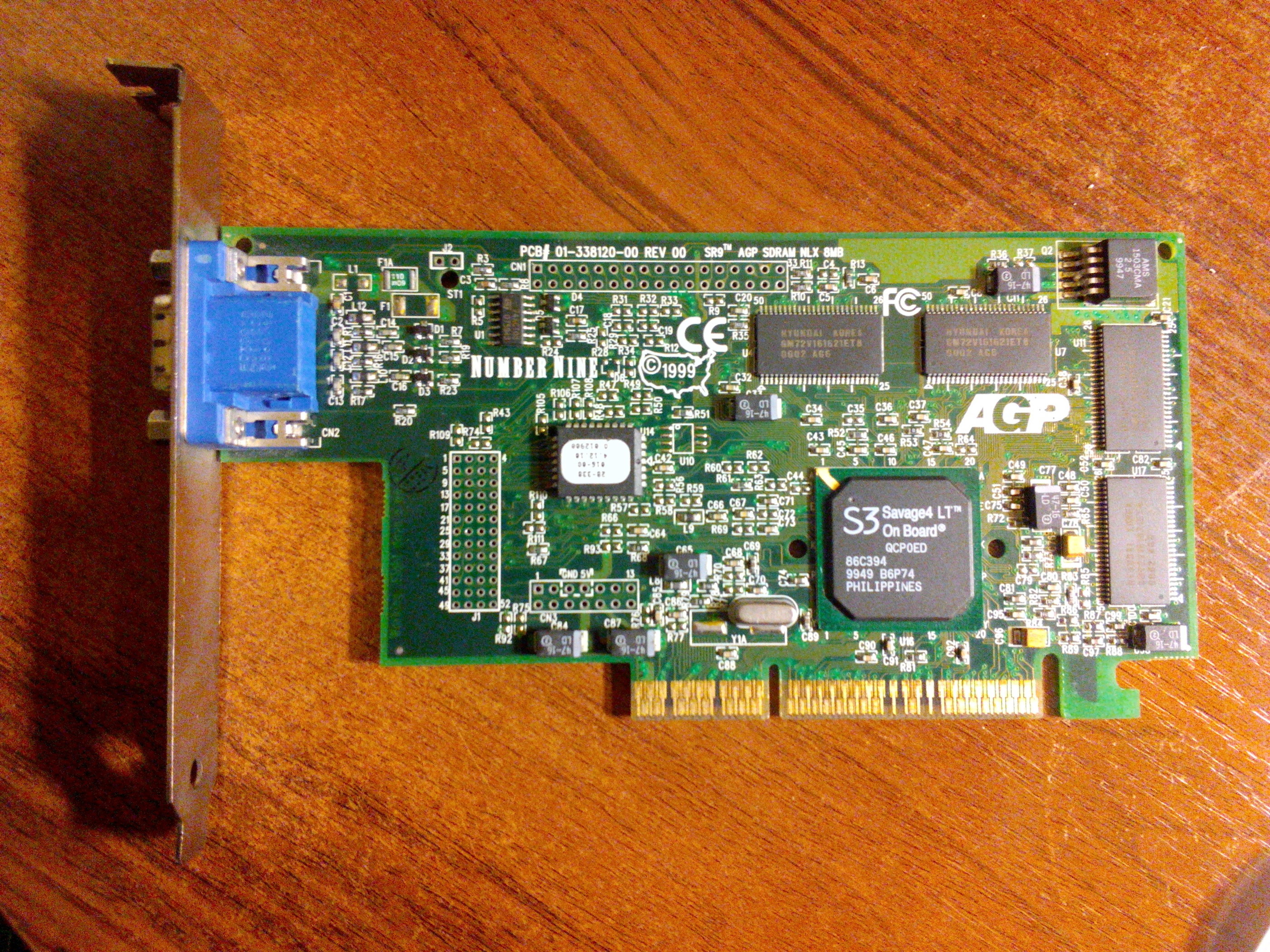

Number Nine SR9 SDRAM NLX

Вторая видяха от #9. И моя первая на чипе S3 Savage4 LT (что-то мне так "везло", что мне абсолютно не попадались видяхи на данном семействе чипов. До сегодняшнего дня.) Правда это - "обезжиренная" версия.
Так как это #9 - "Битловская" надпись на плате - "Working Eight days a week".

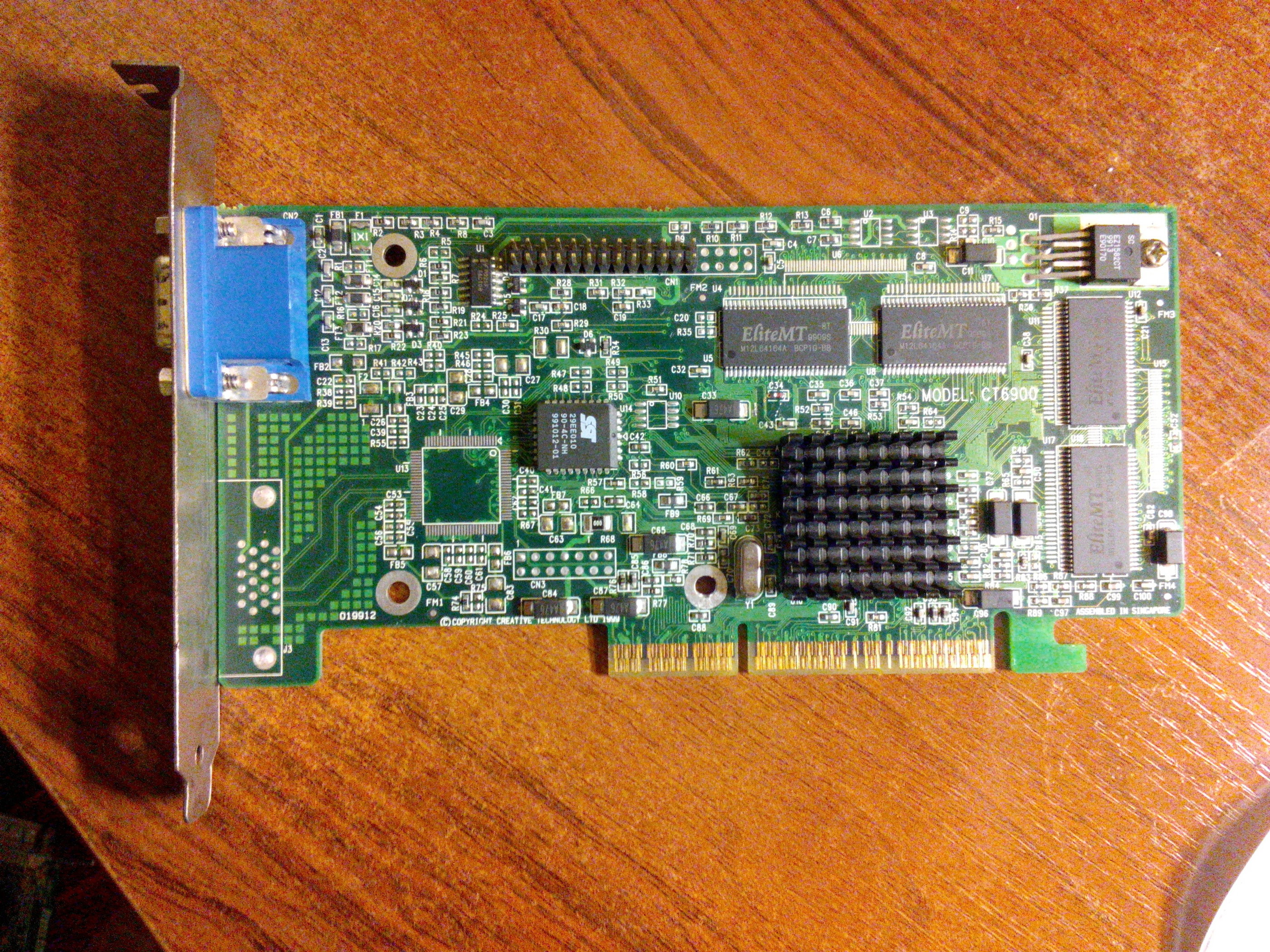

Creative CT6900

Первая видеокарта от Креатива у меня в коллекции. И да, это уже полноценная S3 Savage4 Pro, на полные 32 метра.
(Обидно что Newbiliusу попалась пусть и Diamondовская версия, но - мало того что PCI, да и на всего на 8 метров карточка, данный видеочип как по мне - очень интересен.)

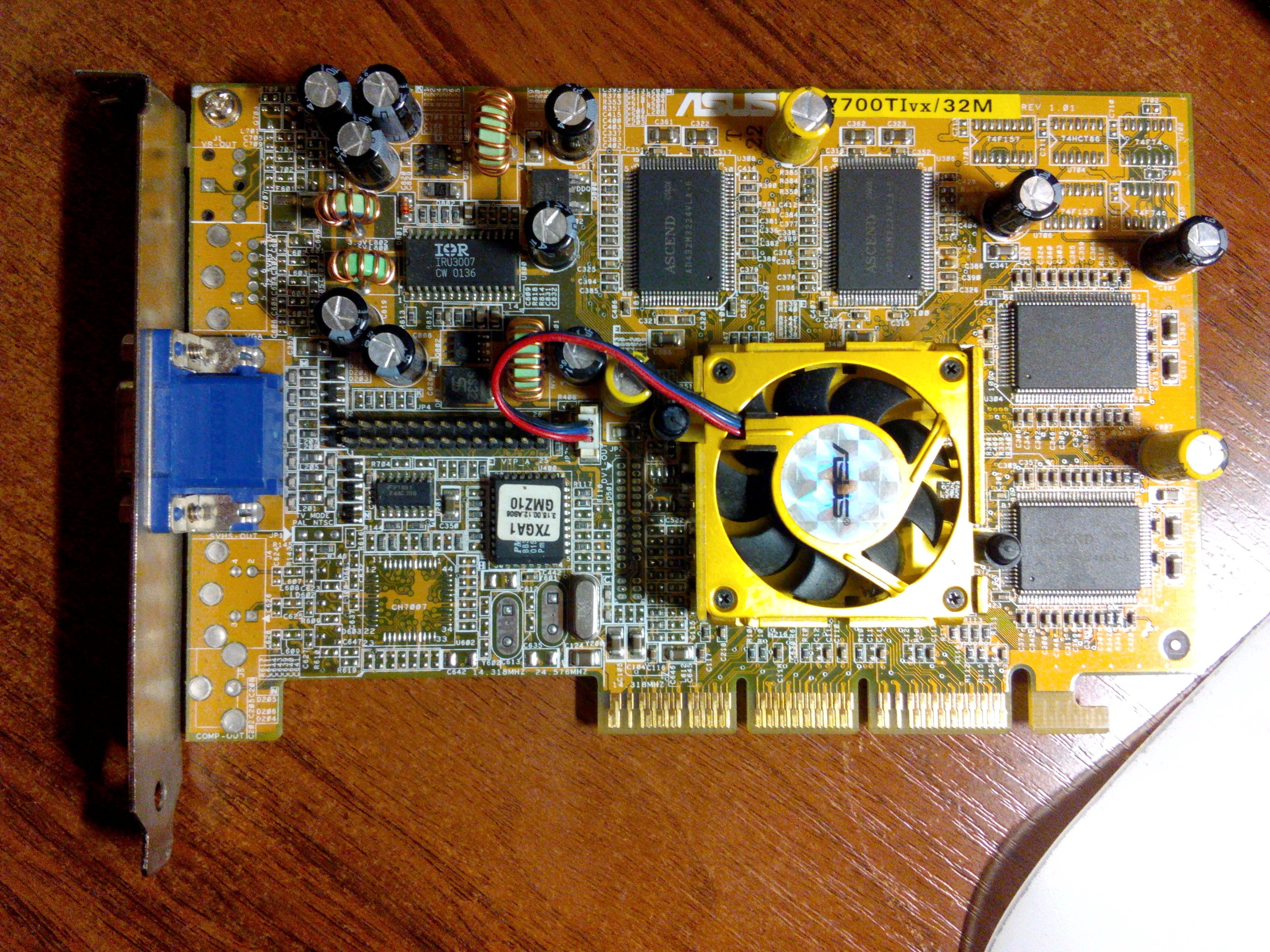

ASUS V7700TIvx

Вот наконец-то нашел видеокарту, которая в своё время у меня на компе заменила Риву ТНТ2 Про, причем эта версия - чуть лучше той, которая была. Это nVidia GeForce2 Ti. Собственно говоря, я поступлю точно так же, и заменю ASUSовую ТНТ2 Про данной картой. В том году было 16 лет с даты покупки первого компа, а в этом - 16 лет с первого апгрейда, как-никак.

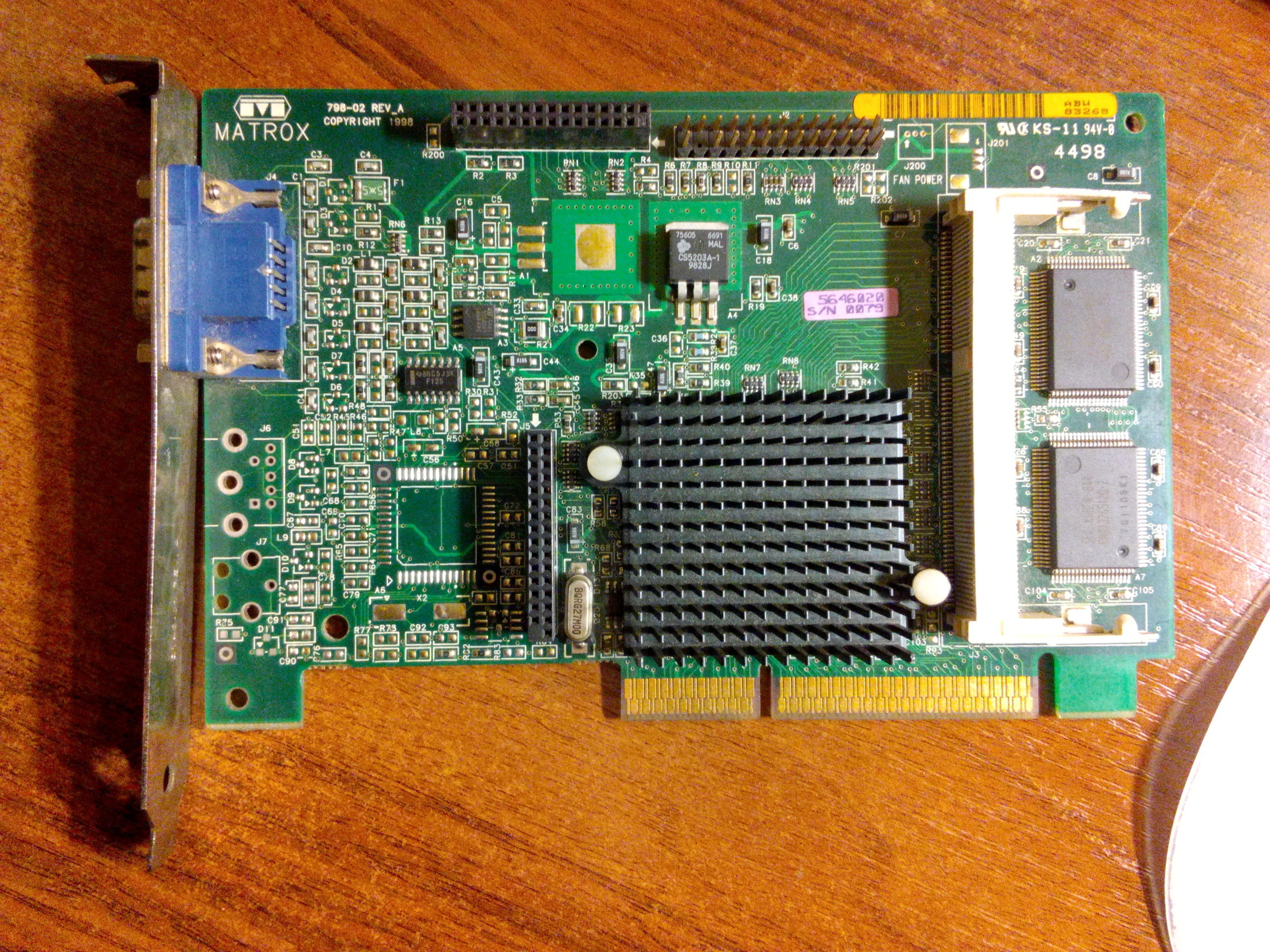

Matrox G200

Тоже не особо редкий девайс, однако у меня не было конкретно такой версии - полноразмерной и с радиатором (есть т.н. G250, ранее упоминал в этом треде уже).

Кстати, если кому интересно - я нашел лист-чек покупки первого компа, датируемый 13 сентября 2001 года, могу фото выложить. Цены кстати были в енотах.



G200 не особо редкий, но я до них пока не добрался.

--- добавлено 18 янв 2018, предыдущее сообщение размещено: 18 янв 2018 ---

Про Number Nine. Карточки из последних, которые выпускались конторой. Несмотря на дешёвые чипы они весьма хорошего качества. На голову выше аналогов народного бренда Noname.
