Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Согласен. Metal погонять можно, а на восьми сильно не погоняешь

--- добавлено 18 янв 2018, предыдущее сообщение размещено: 18 янв 2018 ---

С заниженными частотами. По сути - и, возможно, - Pro, а не Ti. Хотя я люблю самые первые, которые Gts, но их и не перепутать ни с чем.



Фил из Phils Computer Lab вообще советовал Quadro того поколения поискать, из-за разгона.

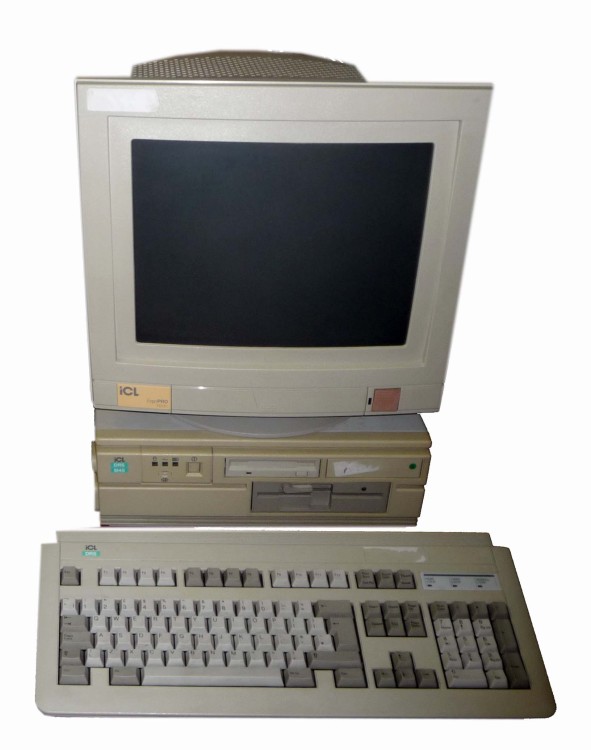

Раздобыл вот такую штуку: DRS M45 (286-й в исполнении ICL). Только системник. Очень приятная коробка). Огромная материнка по габаритам с сам системник, на обратной стороне приличное количество "поправок" в виде тонких проводков, аккуратно проложенных производителем. Батарейка - отдельная внешняя удлиненная коробочка, соединенная с платой проводком с контактом на два пина. "Элементная" база:
Chips P82C215A
Chips P82C212B-12 A (16MHz)
Chips P82C211-12 C (16MHz)
Chips P82C206 H1
AMD N80L286-16/S
Paradise'88 PVGA1A-JK

Есть желание добавить оперативки в виде 30-pin симов, которые не установлены вообще, однако уперся в проблему ошибки четности, возможно есть джампер для отключения проверки или нужна другая память. Буду благодарен, если кто-то подскажет, где взять документацию на плату (M40/M45/915V M.B 88057)



Бит чётности — Википедия

Тебе, похоже, нужны планки, на которых или 9 чипов, или 3 чипа (2 одинаковых, и один в 4 раза меньшего обёма).

Весьма распространнёное явления на симах, без контроля чётности пошли уже удешевлённые поздние планки. Мне такие попадаются реже.



GTS - 220/166 (0.18 мкм)
Pro - 200/180 (0.18 мкм)
TiVx - 220/200 (0.15 мкм)



@Knd, речь о маркировке "Pro", т.е. на карте TiVx могли использовать чип Pro, но с большей частотой. Так что насчет 0.15 мкм я не вполне уверен.
GTS - 200/166
Pro - 200/200
Ti - 250/200



Почитайте матчасть. Чипы GTS/Pro/Ultra/Ti/TiVx (если забыть о техпроцессе) отличались только частотами. "TiVx" - это неофициальный "Ti" с заниженной частотой ядра.
Ещё раз, чтобы не путаться:
GTS - 220/166 (0.18 мкм)
Pro - 200/200(180) (0.18 мкм)
Ultra - 250/230 (0.18 мкм)
Ti - 250/200 (0.15 мкм)
TiVx - 220(225)/200 (0.15 мкм)



Суть такова, что предполагаться может одно, а оказаться другое. Конкретно эта карта абсолютно идентична ASUS v7700 pro, вплоть до чипов памяти (на Ti они другие), есть указания владельцев, что чип - имеет маркировку "Pro". Разумеется, можно попросить @Apache аккуратно снять кулер и посмотреть, что стоит именно на его экземпляре, это будет полезно. Аналогично, на картах Pro можно видеть чип Gts.
Хорошо, что поправились по частотам Pro (базовая частота для памяти 200), но, еще раз,
GTS - 200/166

--- добавлено 22 янв 2018, предыдущее сообщение размещено: 22 янв 2018 ---

А кто утверждает иное?

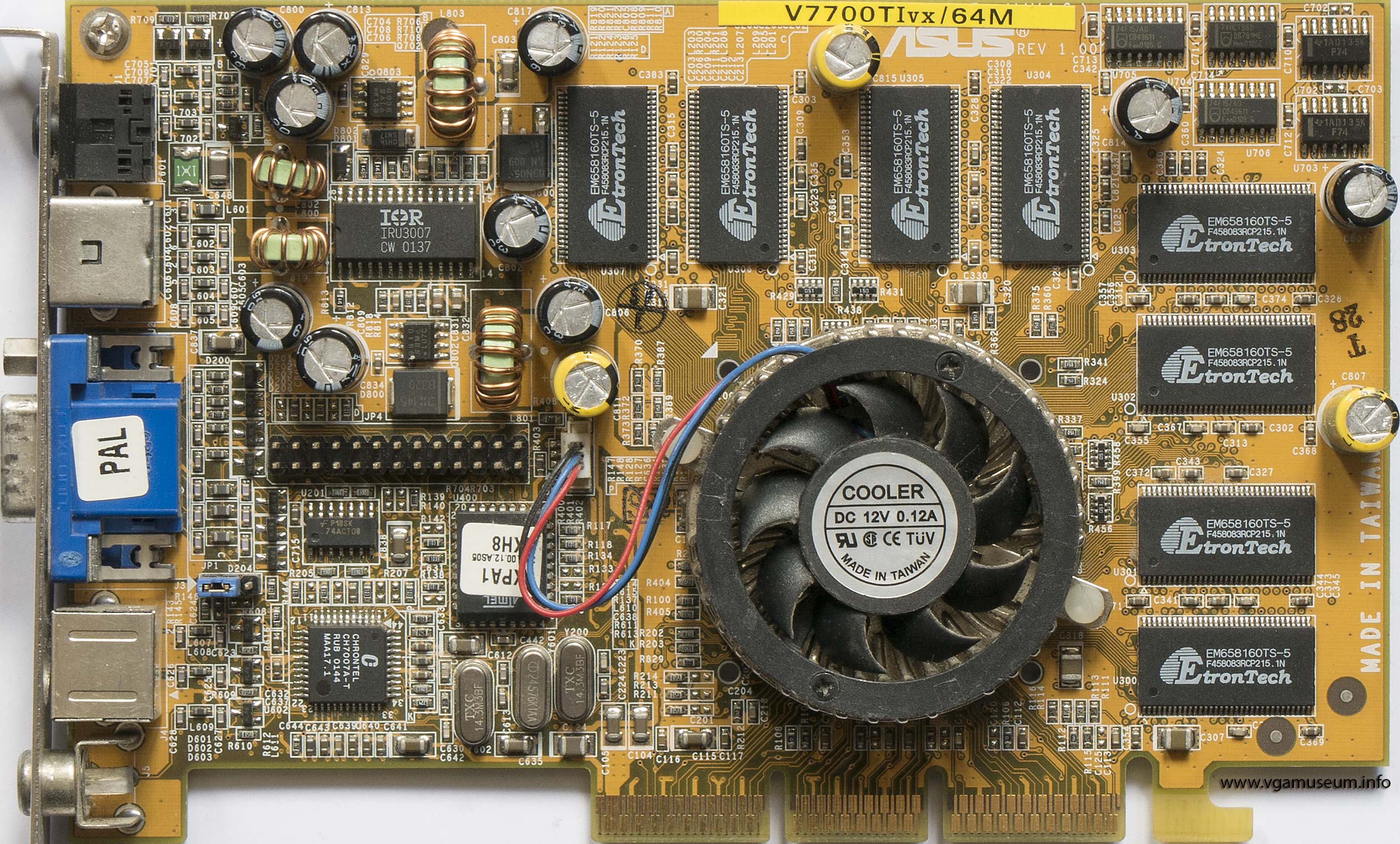

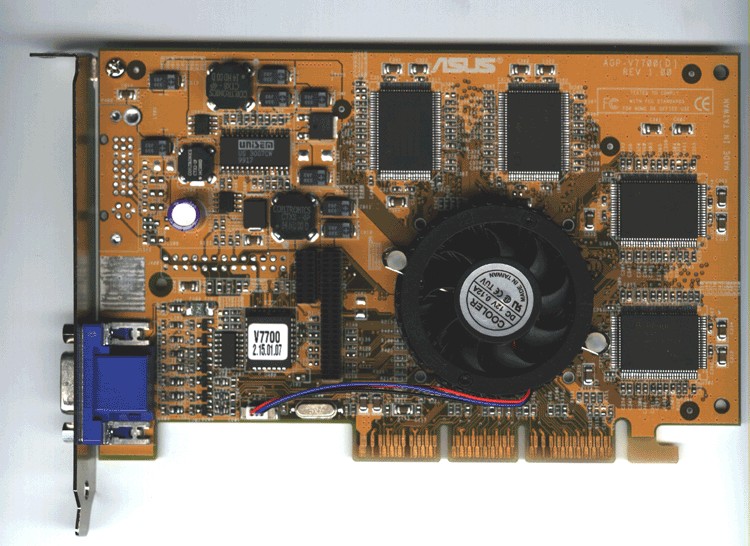

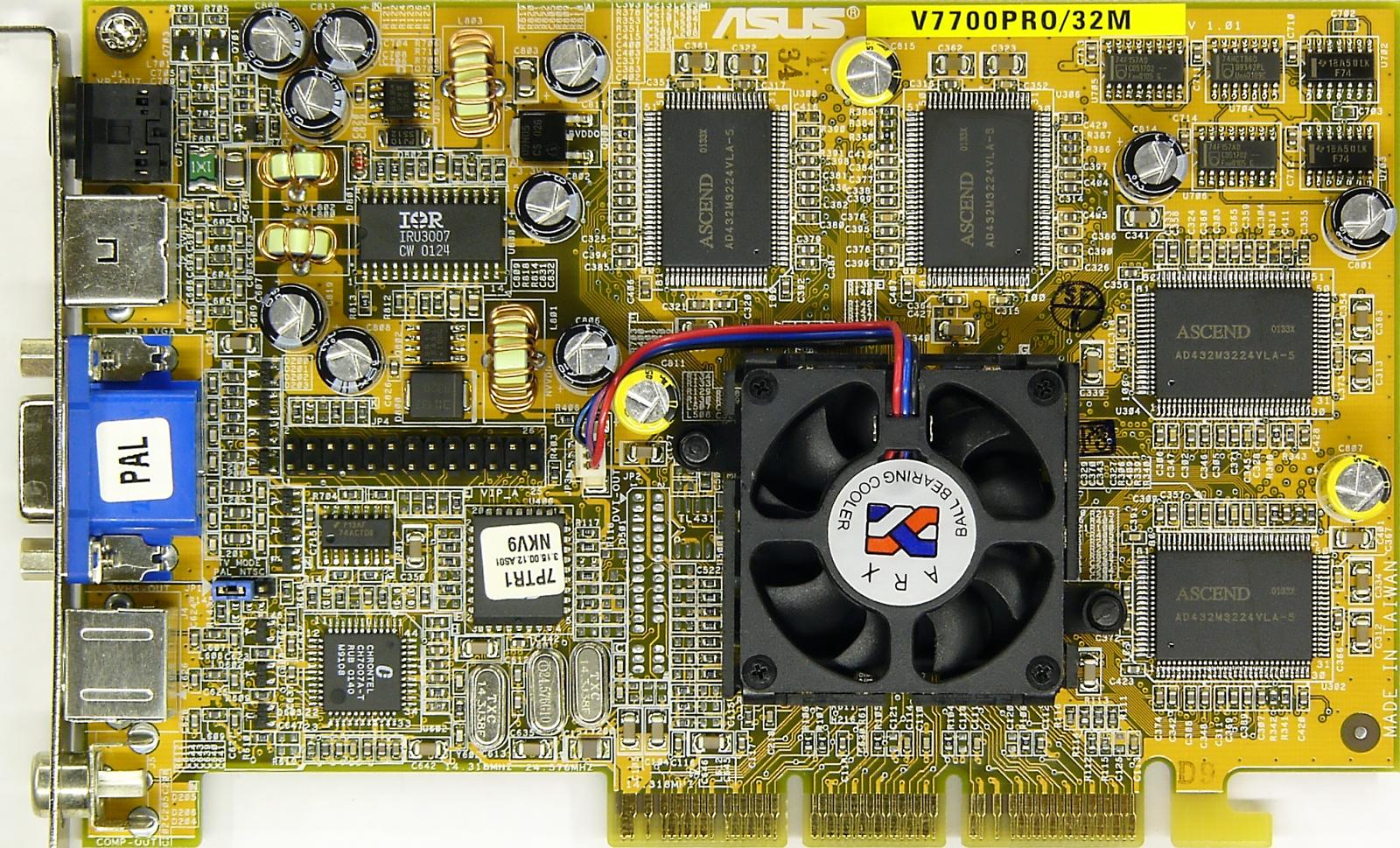

Прилагаю фото карт ASUS v7700, - на всякий случай и "настоящий" gts



Вот блин, я же недавно кулер снимал на чистку, даже не задумался посмотреть что там.
Поставлю когда на 98-ую, могу в Айде прогнать, посмотреть что за девайс такой.



Спасибо! Хотя это не совсем одно и то же. Биос по идее должен показать, что это Ti, а вот маркировка самого чипа останется под вопросом) Но это не настолько важно, чтобы снова возиться пастой!))))



@Suchender, GTS имеет маркировку "GTS", а PRO имеет оба значка "GTS" и "PRO". Единственное различие м/у картами состоит в их комплектации памятью с разной частотой (GTS-166, PRO-200).
Ti/VX, смею предположить, на чипе никак не обозначается, в такие карты (225) пошли, очевидно, отбраковки чипов по частоте от полноценного Ti (250).

А как же это:

Я же утверждал, что нет никаких отдельных чипов GTS, PRO, Ultra, Ti, Ti/Vx. Это технологически один и тот же чип, только Ti и Ti/Vx - 0,15 мкм.



@Knd, написал же, речь о маркировке Наверное, это просто Misverstaendnis



Ладненько, меж тем мне знакомый инженер (тот самый, который мне всякие старые железки находит) сегодня подогнал супермегаэпическую вещь, которая в представлении не нуждается.

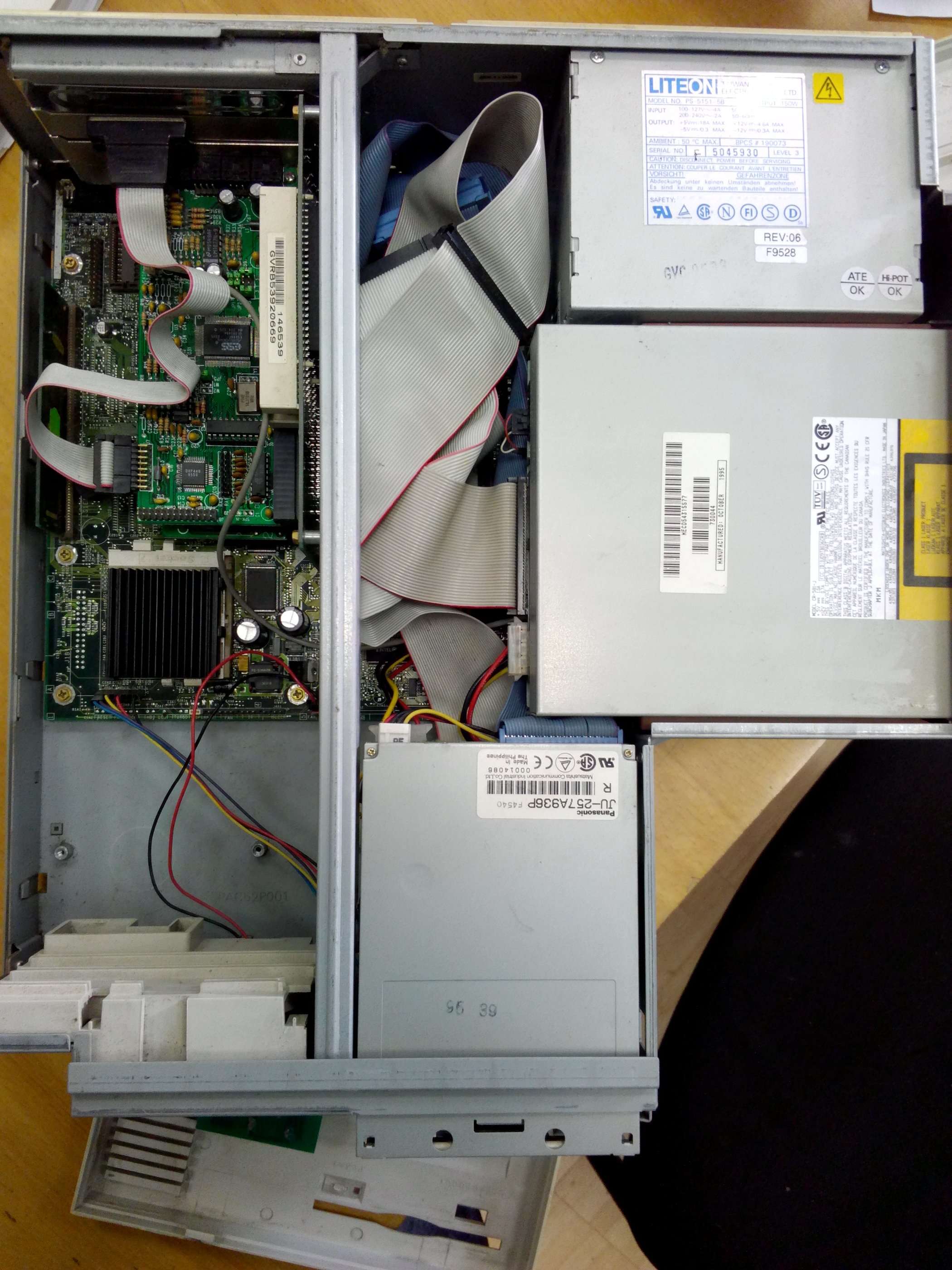

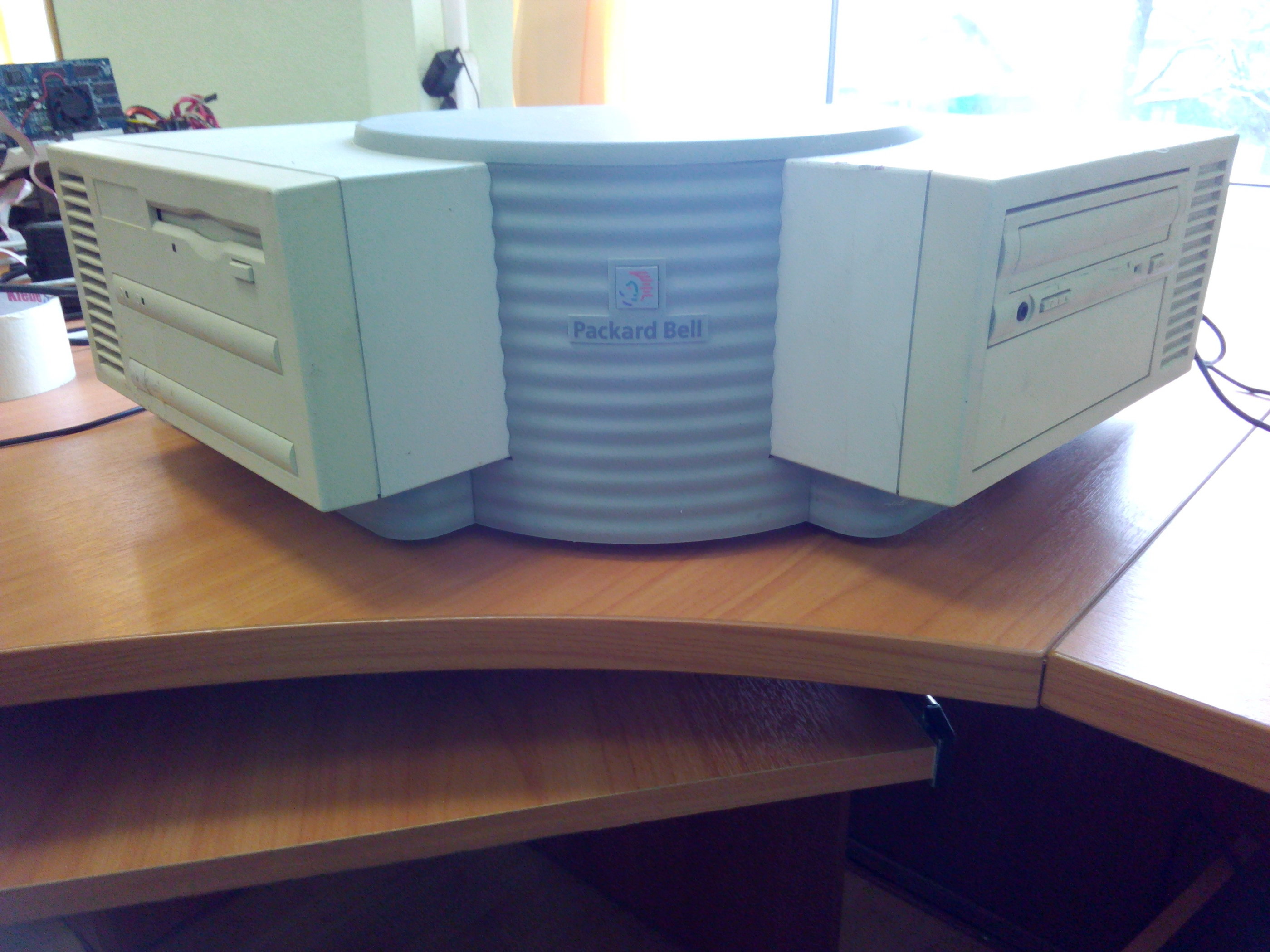

Узнали? Еще бы не узнать, ибо это во всех смыслах легендарный компьютер 90-ых (в основном из-за своего нелепого дизайна) - Packard Bell "Corner Desktop" (какая конкретно это модель мне установить не удалось).

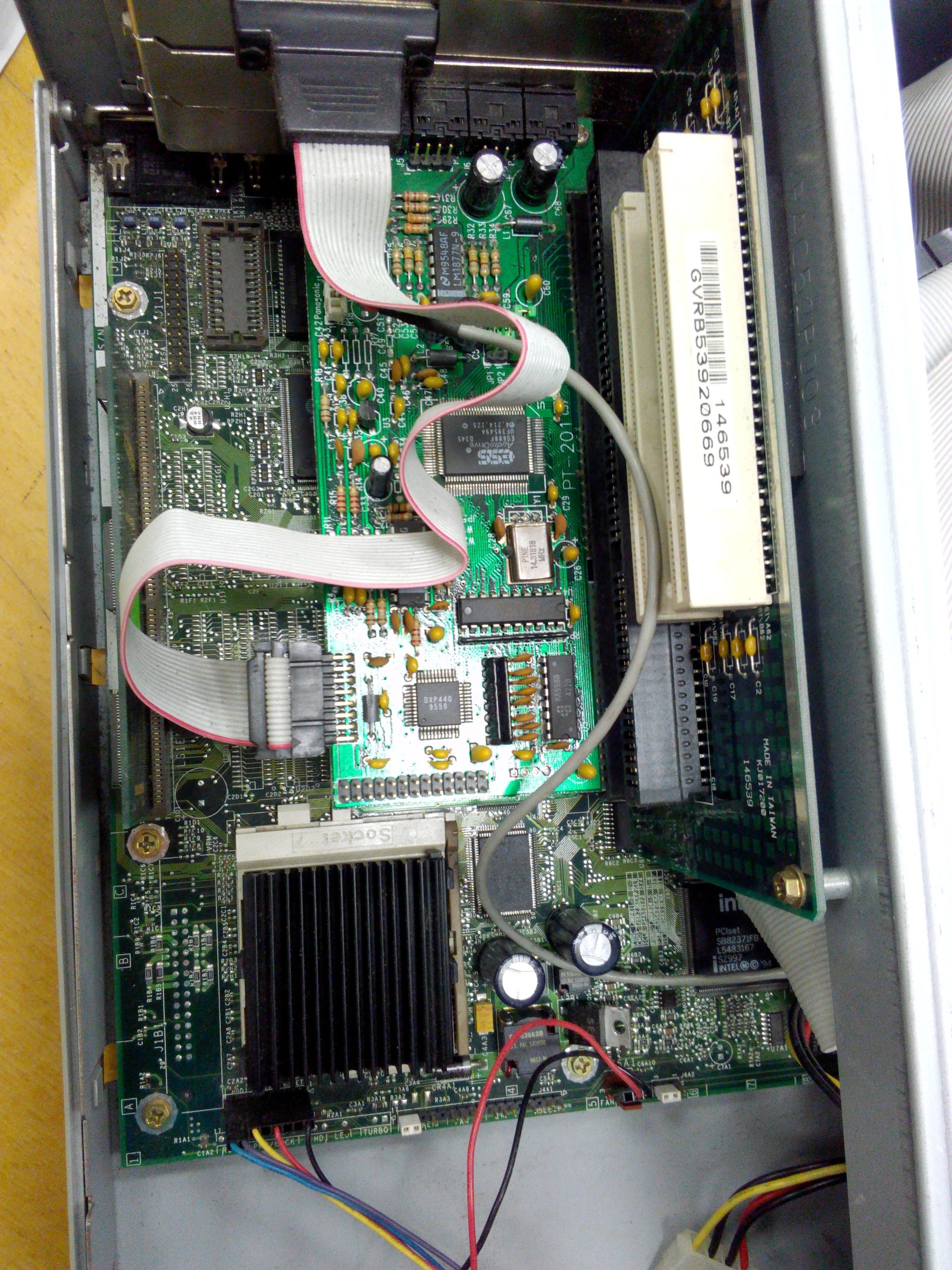

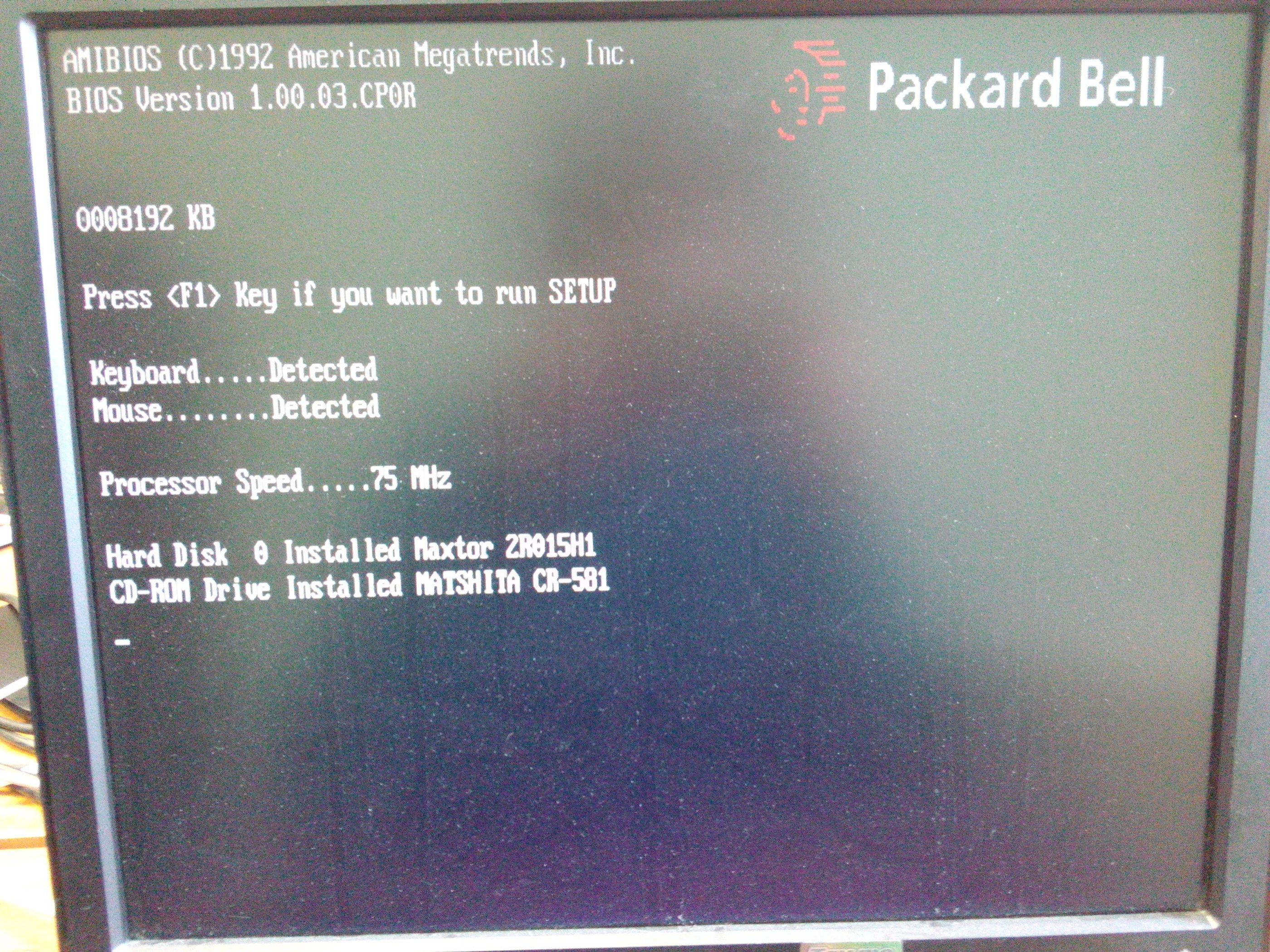

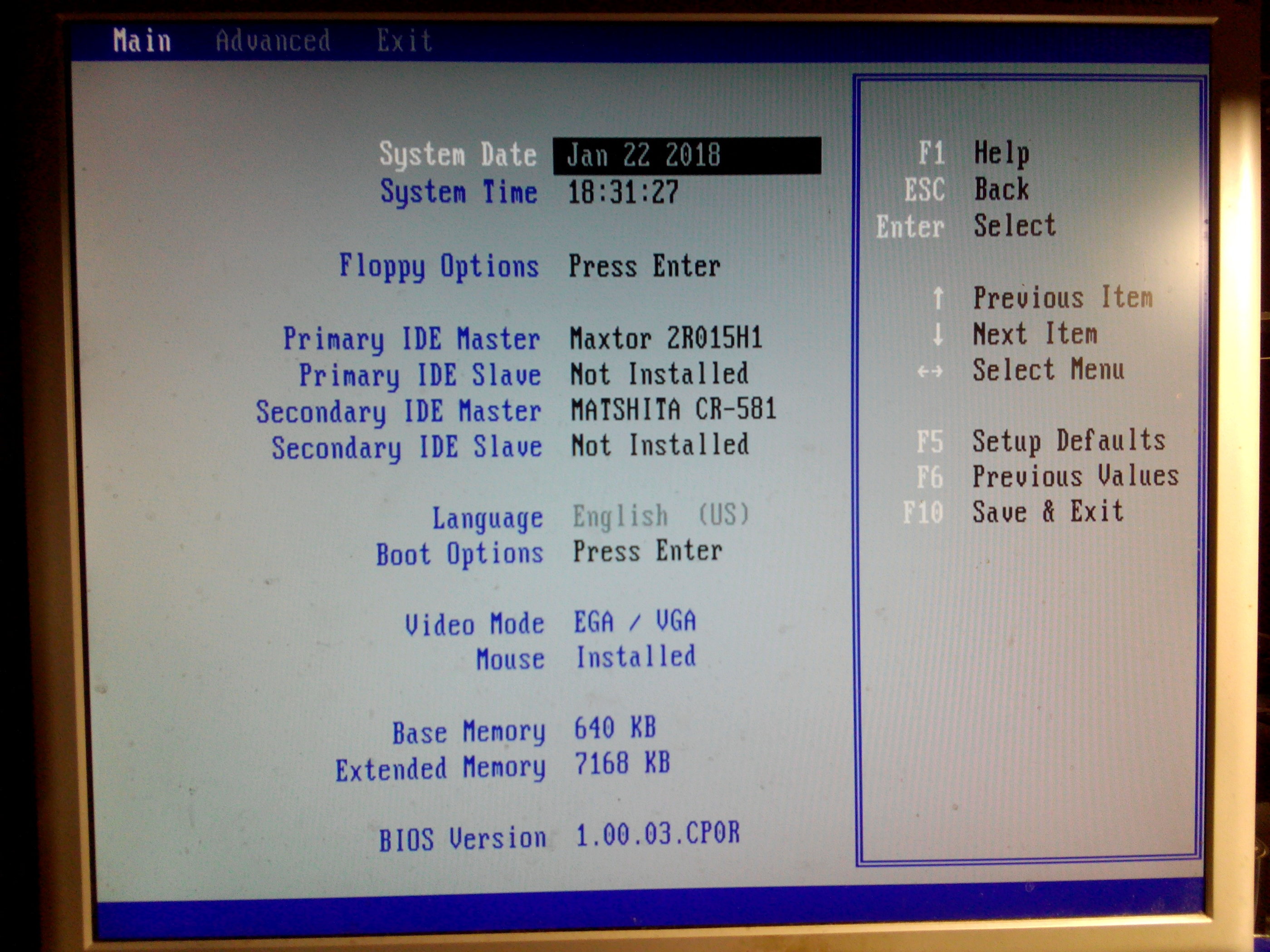

По ТТХ всё довольно скромненько - Пенёк на 75 МГц, память всего 8 метров, видео встроенное Цирроз CL-GD5440, аудио здесь - ESS Audiodrive ES688F.

Порадовало то, что батарейка Бивиса здесь не впаяна, а в кроватке - и это очень радует, учитывая что это брендовый ПК.

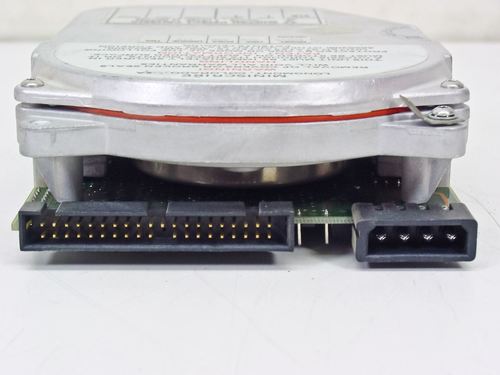

Так же пришлось заменить флоп, винчестер (бэдов было много, да и 15 гигов лучше чем 1), и есть подозрение что данный забавный 4х-скоростной сидюк придётся менять.

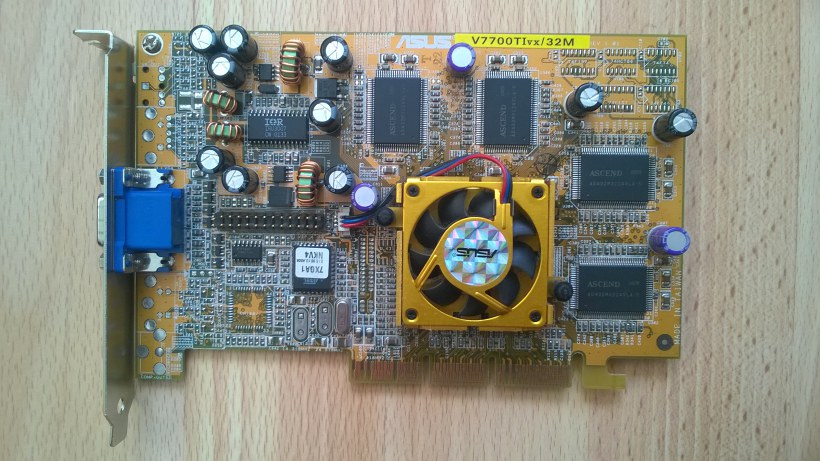

GeForce 2 Tivx я буду тестить чуть попозже, ибо сегодня запарился, плюс к тому же мне из этого семейства скоро еще одна карточка придёт (тоже АСУСовская), а об этом я обязательно напишу тут.



Блин, меня вот наоборот, ломает от извращений "брендов".
Как от совсем старых, где половина комплектующих кастомные, так и от поздних, где нет потенциала модернизации (БП на 180Вт на компе 2004-го года, это как бы слишком, имею ввиду те системы, где есть подобные косяки, а не поздние брендовые сборки целиком).
Мне нравится идеология "система-конструктор".



такую вещь встречал недавно, но мне она не нужна)) Некуда ставить)))



меняете показания на ходу, ну да ладно.



Ага, меня каждый раз удивляет, как привыкшие к купленным "в сборе" компьютерам (в развитых странах особенно) - от крупных брендов до обычных комплектов, собранных и названных как-нибудь в обычном магазине-сервисе - придают особое значение фразе "собрать компьютер" Типа "это мой первый собранный компьютер", или "всё, что вам необходимо знать о сборке компьютера", а уж "custom-built PC" или "custom rig" вообще как-то выбивают из колеи (а каким он ещё может быть?)... Ну вот не могу я иначе воспринимать комп, как модульную систему "матплата + проц + оператива + карты расширения". Это ж не автомобиль или металлоискатель - это под 30 лет стандартизации, форм-факторов и обратно-совместимых спецификаций.



Мне не в плане железа - у меня же есть Пентиум MMX, да еще и с Voodoo Graphics. Тут свою роль сыграл дизаин, я как раз тащусь от IBM и Packard Bell времен "frog design".



Даже не думал. Если я где неправ, так и говорю. К сожалению, да, это проблема, все мы думаем, что нас понимают однозначно, но выходит иначе. Прошу прощения, что так вышло

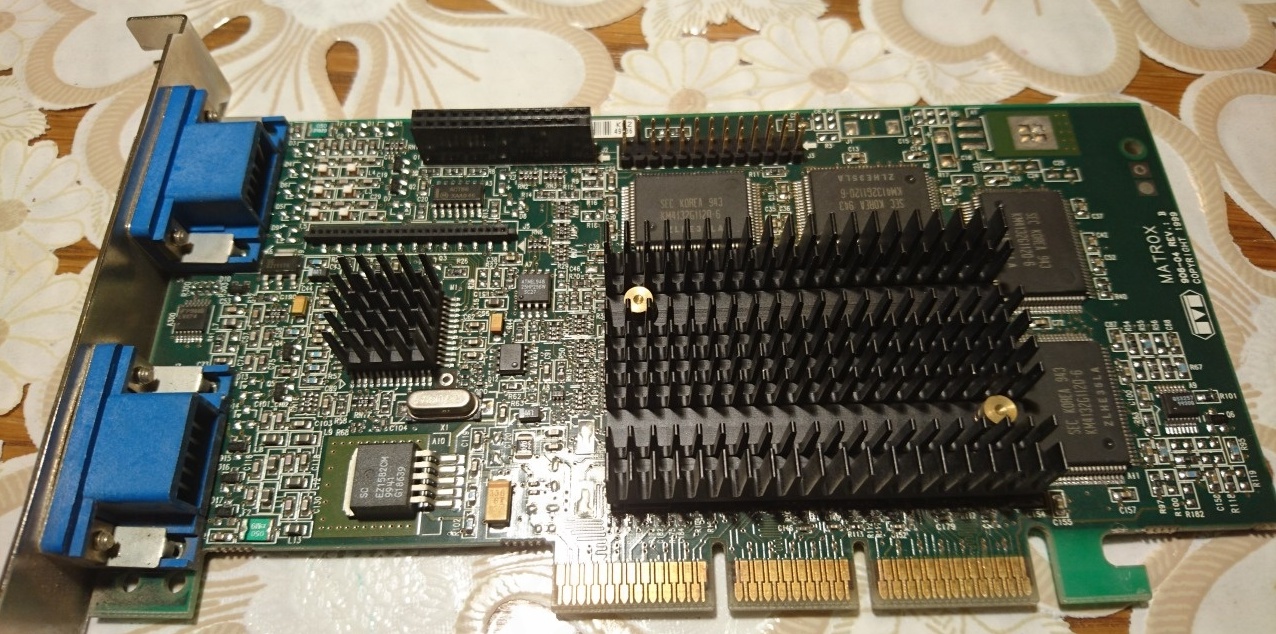

Первый образчик - конечно, узнаваем, и визуально может быть "спутан" с max, стоит лишь заменить радиатор))

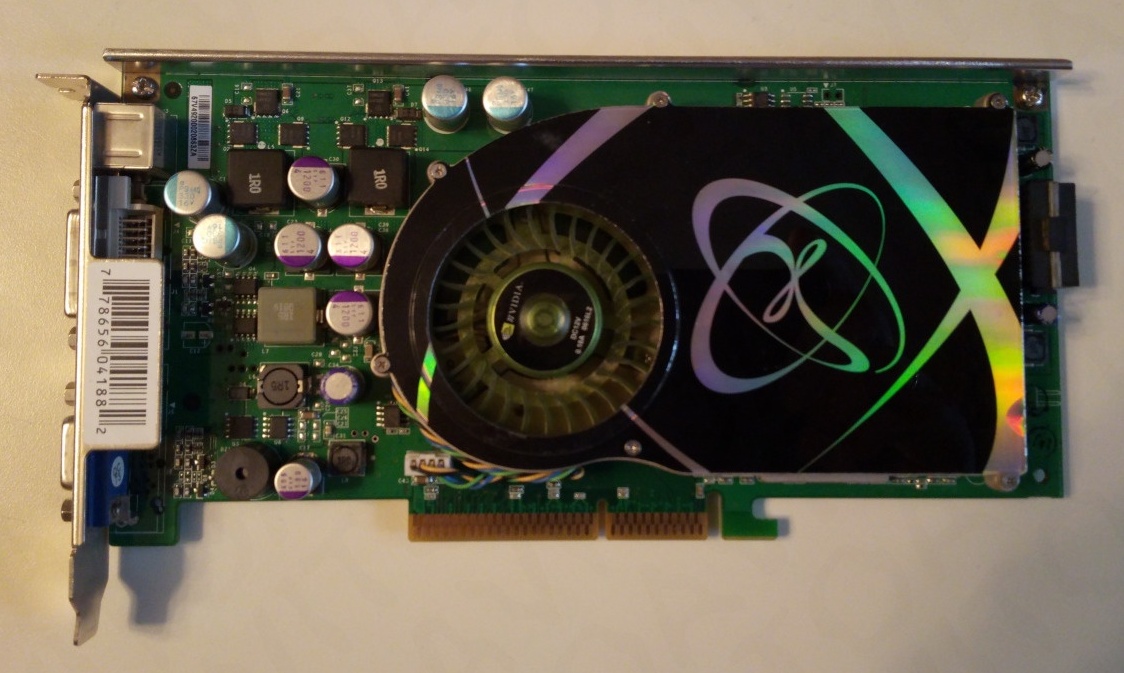

Второй - не то, чтобы очень интересен, но послужит хорошим тест-объектом в компанию к более распространенным картам Ati
