Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Убедил. Но эта плата совместима с SB Pro.



@ivan866, это, как раз, сомнению не подлежит.



Подскажите что это вообще такое, на авито висит.
Эксклюзив для ценителей



@AlexDC, моя догадка: что-то типа аппаратной реализации телеграма\скайпа\вайбера -- терминал для удаленной связи с принтером и модемом, а, возможно, и со сканером.

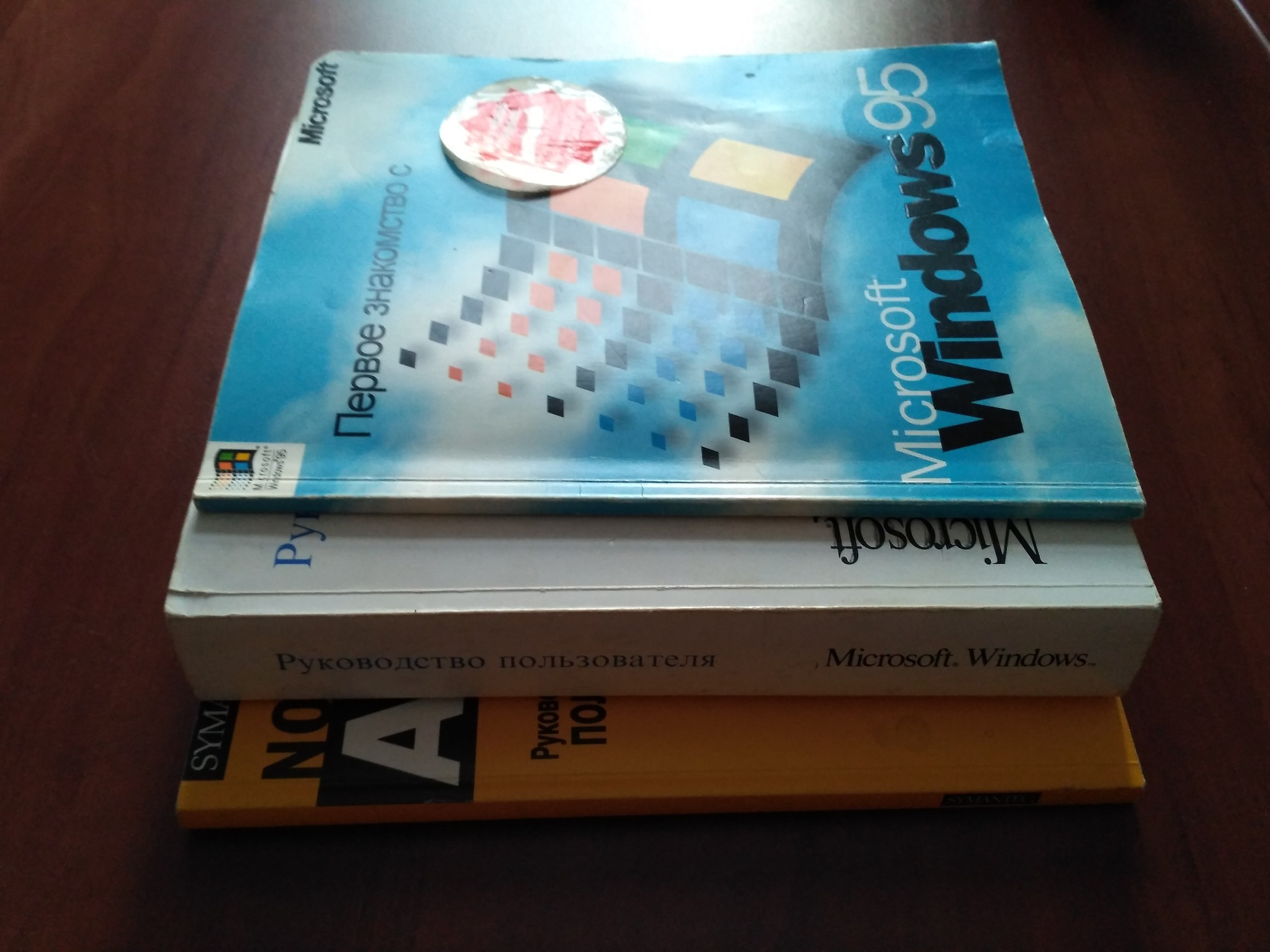

Случайно попали в руки несколько старых руководств пользователя.

Windows 95 Retail (floppy 4.00.950):



Windows 3.1 Retail





Для сравнения толщины:



Это они так сказали, что случайно?



Блин, из-за Vinesauce не могу всерьёз смотреть на лицо Питера Нортона.

Итак, очередные видеопополнения:

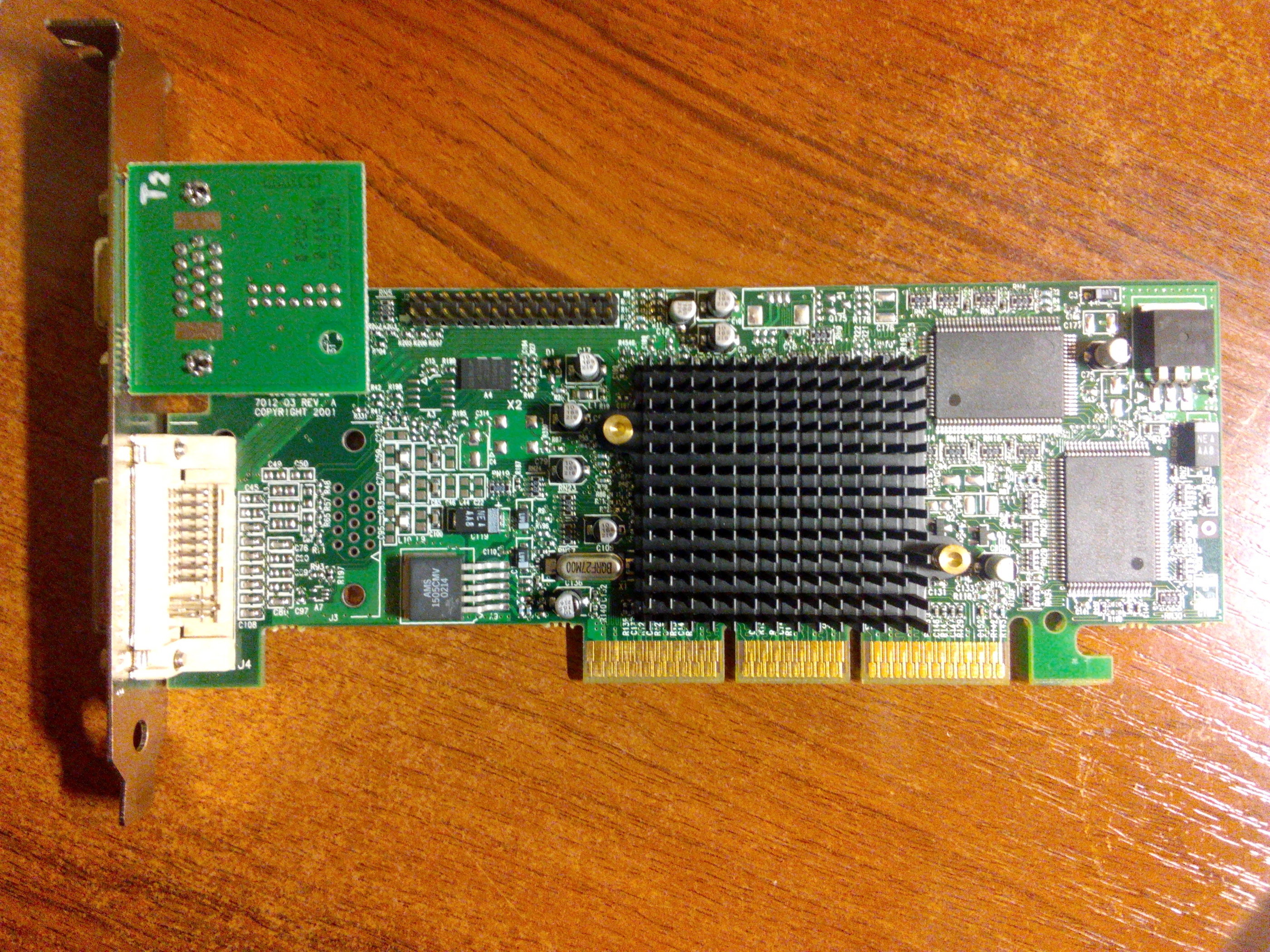

Matrox G550

Мне всё никак не удается найти G400, зато легко нашел G550. Что я не так делаю?

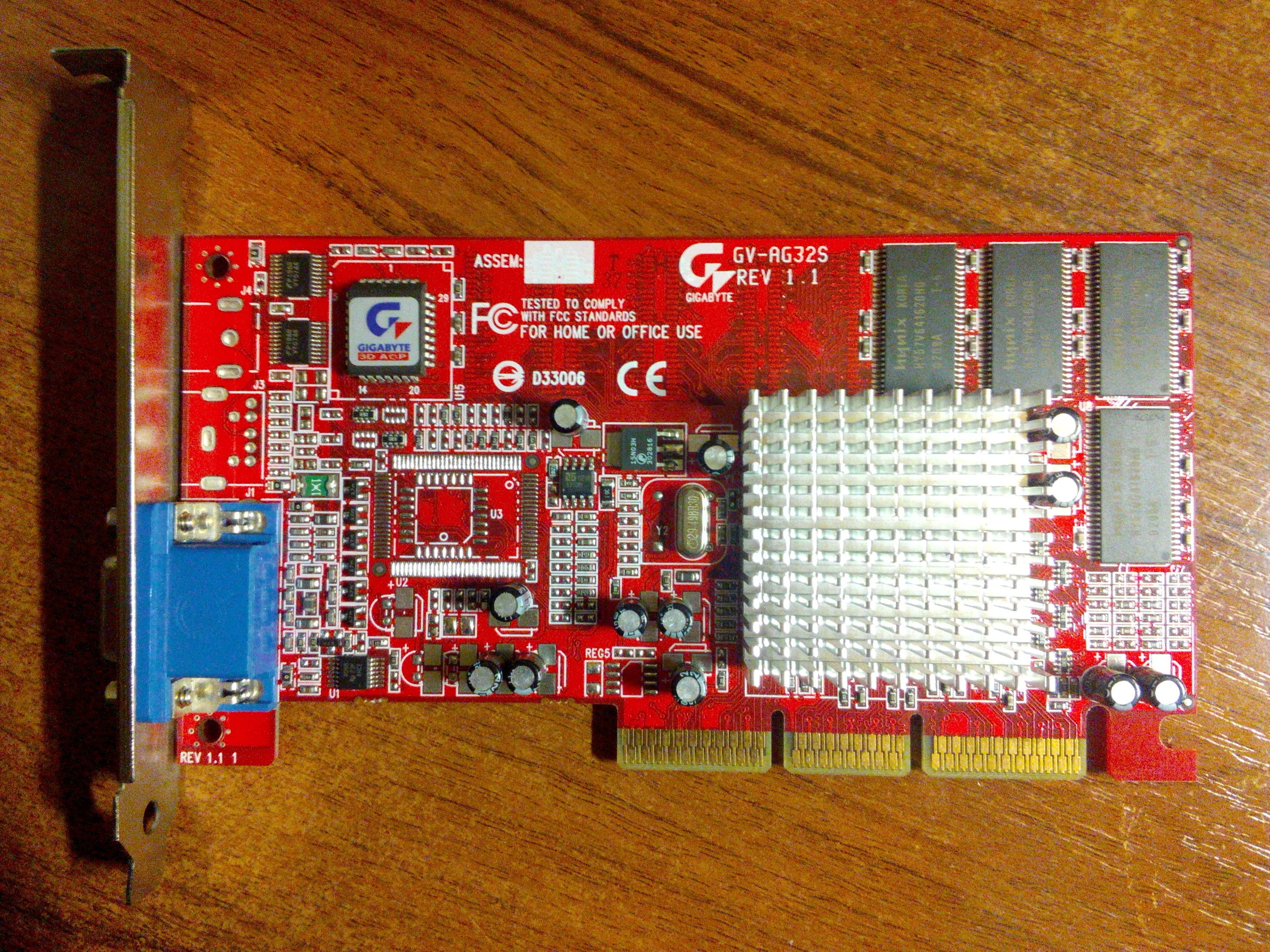

ATi Rage 128 Pro (Gigabyte GV-AG32S)

Сделаю ремарку: Рагу 128 Про не редкость. Но, во-первых, я не знал что Гигабит делали на данном чипе карточку через свой бренд, и во-вторых - ШТА - она красная, что непривычно в какой-то степени, ибо я ожидал синий текстолит.

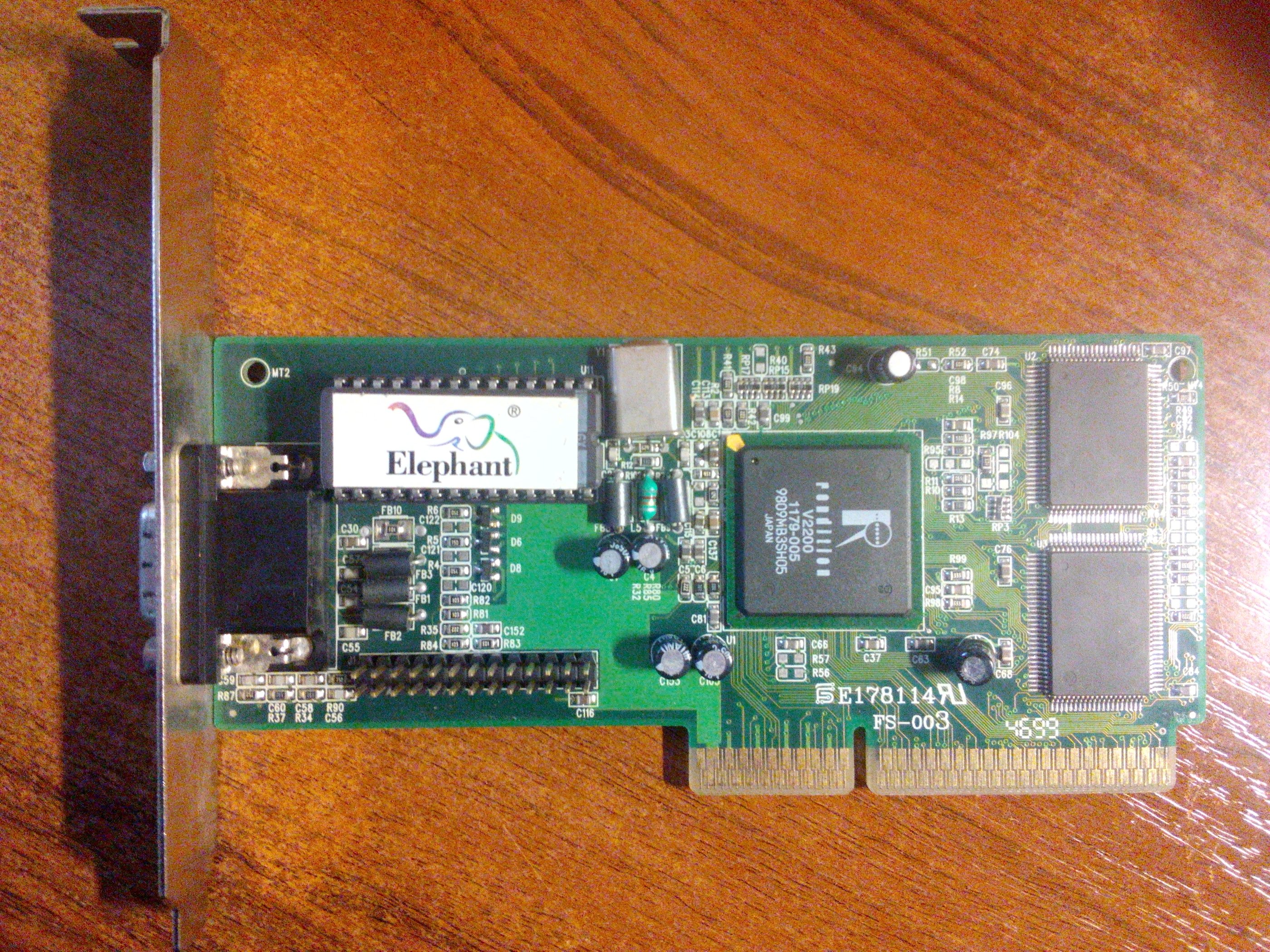

Rendition V2200

Охотился за данной видяшкой, и таки заполучил. Надо потом в vQuake будет погонять, и с GLQuake сравнить.
Ну или погонять во что-нибудь RRedline'овое.

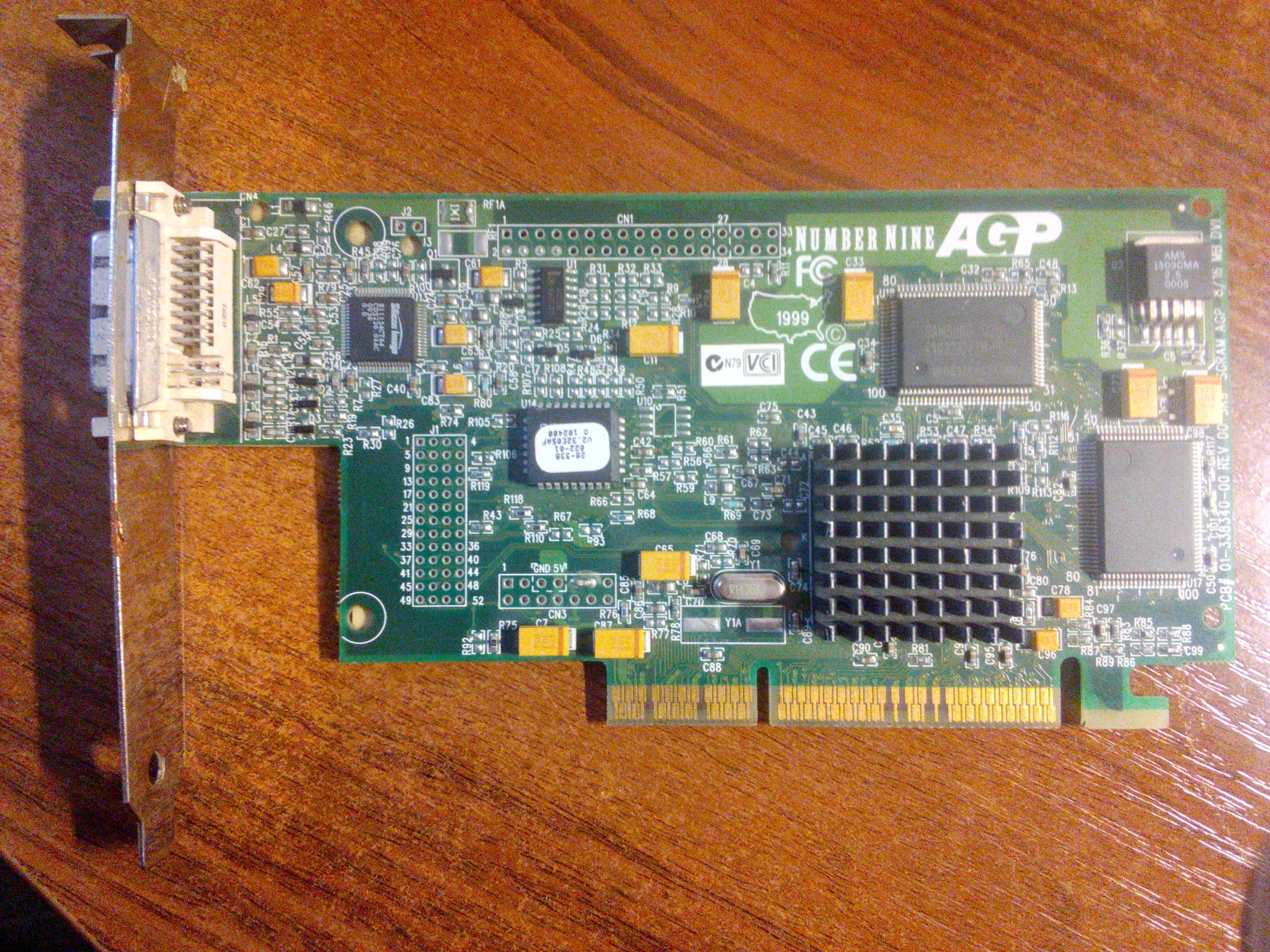

S3 Savage4 Extreme (Number Nine SR9 SGRAM DVI)

Снова #9, снова S3. Казалось бы. Но. Здесь только DVI (на моей TNT2 M64 от них же есть дочка для S-Video помимо DVI, а на другой S3-#9 карточке на чипе Savage4 Pro - VGA), а во-вторых сам чип куда интереснее и реже встречающийся. Мне как любителю Savage-семейства это особенно нужно.



@Apache, хорошее пополнение! Хотя 128-й Rage предпочитаю все же зеленый, оригинальный)) Слоник на сколько Mb? А то проскальзывала инфа, что pci на 8, а agp - только на 4.



Да вроде как 8мб уверяется (да и с виду похоже - два модуля памяти спереди - два сзади, а это было типичное расположение для 8 метровых версий), потом пересоберу стенд, подключу Айду и проверю.
Я наоборот видел что 4 метра реже встречаются, чем 8.



Нашел источник, - я ошибся)) и agp и pci - должны быть на 8 мегов А я так ни одного слоника за все время поисков не раздобыл..) Интересно, какая v2200 является (считается) референсом..?



5-минутный гуглинг на VOGONS выводит что вот такая платка является референсовой

То бишь по дизайну похожая на Hercules и отчасти на Diamond Stealth II S220 (который V2100). И да, памяти всего 4 метра здесь.



А теперь о неприятном. Шина памяти 64 бит... Есть эта карта на руках, думал, получил таки полноценную Ati Rage 128 Pro на 32Мб, а не на 16Мб... Фигвам.

--- добавлено 28 фев 2018, предыдущее сообщение размещено: 28 фев 2018 ---

Конкретно такие карточки - 4Мб.
На них в некоторых ревизиях забавное ручное исправление косяков с напайкой smd кондёра на соплях и высверливанием переходного отверстия. На фото вроде без подобного, хотя точно не скажу, как раз нужное место отсвечивает.



А на сайте Гигабайт пишут что 128 бит. Лгуны, выходит?



@Колючий, по-моему, только GPU-Z упорно приписывает всем RAGE 128 64bit шину памяти, хотя везде пишут что она 128bit. И последнее тем более похоже на правду, если посмотреть результаты тестов и сравнить с одноклассниками (geForce, TNT2, G400). В 64bit варианте в википедии упомянут только удешевленный Rage 128VR.



Мой экземпляр.
GV-AG32S Rev 1.1
4 чипа V54C365164VDT5
Это 5нс SDRAM организации 4Мх16. Тобишь, 4 чипа дают 32Мб оперативной памяти как раз при 64-х битной шине. В моём случае врёт сайт гигабайтов, а не GPU-Z.
У тебя на фото маркировка размытая, вроде HY57М641620... Но ничего на это не гуглится. Хотя при той же ревизии и абсолютно той же внешне разводке, я сильно сомневаюсь, что у тебя там чипы организованы в 2Мх32.

--- добавлено 28 фев 2018, предыдущее сообщение размещено: 28 фев 2018 ---

Если присмотришься, левее сверху закрыты паяльной маской места под ещё 4 чипа.
Вероятно, полноценные версии комплектуются 8 2Мх16 чипами.

--- добавлено 28 фев 2018 ---

Интересно... Если напаять туда ещё 4 чипа, 16 блокировочных конденсаторов и перешить биос, выйдет карточка с 64Мб памяти?



@Колючий, ваша правда -- не зря на этой карте еще 4 посадочных места для чипов. Так что это какой-то Rage 128 курильщика, а не здорового человека.

Не исключено, только кроме правки биоса еще и драйвера переписывать придется.



а как это коррелирует с пустыми посадочными местами на Voodoo 3,4? Или сравнивать нельзя?



У Rage со 128-битной характерные более длинные микросхемы памяти в корпусе TSSOP86: http://www.vgamuseum.info/images/zaatharen/ati/rage_fury_fhq.jpg



Если напаять еще и один gpu, то выйдет Rage Fury Maxx
