Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@Vit Skystranger, видео бы ещё записал, посмотреть интересно.



У меня есть на даче Fury Pro, ближе к лету думаю привезти потестировать, сравнить с другими картами 3-го поколения: теми же матроксами, pciшной S3 из известного магазина, вуду 3 2000 - в общем, есть все, кроме нормальной второй TNT, которая все никак не попадается, хотя честно говоря я не очень активно ищу, ну а офисные огрызки ковырять не хочется (также 3000 вуду покупать по нынешним конским ценам желания нет)



Где вы это все покупаете?



@ivan866, наверно, в любом городе можно найти либо компьютерную барахолку, либо людей, продающих старое железо. Например, я приобрёл старый компьютер через одного из обитателей этого форума из Москвы. Но в Краснодаре также имеются по меньшей мере три магазина подержанных компьютеров (в одном я видел даже дисковод под 5,25 - тот самый, с защёлкой), а в Новороссийске слышал про людей, у которых на продажу есть некоторые старые железяки.



На разборе 5,25 наблюдал десятками, по 100р./шт., только они все с пожелтевшим пластиком. Забирал только эпсоны без защелки.

Вообще с частными продавцами бывают "забавные" ситуации, - однажды ехал смотреть корпус с первым пентиумом, а уехал со сборкой Slot A. В другой раз хотел забрать awe64, у продавца не было сдачи, отдал в довесок PAS. Никогда не знаешь, что есть у человека в заначке, нужно спрашивать..



@Suchender, второе замечание беру на вооружение: возможно, ближе к концу этого года (или чуть раньше - смотря как пойдут дела с трудоустройством и прочим после защиты) хочу заняться самостоятельной сборкой ретрокомпьютера. Первый я покупал, заочно консультируясь о его комплектующих - понятное дело, что контролировал я всё сильно отчасти.



@Genesis, Offtop

удачной вам защиты!) Особенно, если речь о диссере, - пусть все пройдет благополучно!



@Suchender, Offtop

Большое спасибо. Нет, это не диссертация, а всего лишь диплом журналиста-бакалавра.



мужики с велосипедами и рюкзаками, исследующие по ночам мусорные баки под видом собирателей металлолома и бутылок.



Нашёл чего (не раритет, конечно, но хотел спросить что за память и память ли вообще?)
upd - 30 pin SIMM memory module 1mb вроде как

https://photos.app.goo.gl/z6dJD2rfgkNtx8Th1



Обычная 30 пиновая simm. Обычные объёмы 256к, 1Мб, 4Мб, 16Мб. Наиболее частые сейчас объёмы 1Мб, пореже 256к. 4Мб и 16Мб исчезающе редко, и уже дороговато.
Нужны от 286, до 486. Модуль 8-битный, потому даже в 286 ставится парами, в 386DX и 486 - уже только по 4 штуки.
Может применяться и в качестве расширения памяти для всем известных AWE32/SB32 и гусей. Но там нужны модули от 4Мб для нормальных банков.



есть пачка на 16Mb, но, к сожалению, двусторонние, на AWE поставить практически нереально, чипы мешают.



Могу ответить развёрнуто, про что вспомню. Где даже вспомню цены - проставлю.

Для меня основной и самый интересный источник - EBAY. Оттуда:
- Itox G7S620-N-G --- приехала с гнутыми иглами в сокете и одной выломанной (важной), восстанавливал сам с донора --- ~6000р.
- NEC XR385 ~600р.
- X-Fi SB0770 ~1800р.
- Roland SCB-55 --- пришла дефектная, отправил назад со скандалом, два раза открывал официальную претензию в центре разрешения конфликтов ebay, продавец деньги не вернул, но через полгода нашёл и прислал мне другую полностью рабочую --- $93
- Terratec EWS64XL
- Roland MT-32 old ~$40
- Creative Goldfinch
- PCI Radeon 9250 ~2000р.
- Terratec DMX
- Audio Excel AV310
- Onkyo WAVIO SE-70 ~5000р.
- Core 2 Extreme X6800 ~2200р.
- Pentium Dual Core E6500K ~1400р.
- всё равно всё не вспомню

AVITO. Оттуда:
- AGP Radeon HD3850 512MB - 900р.
- Turtle Beach Pinnacle Rev:E - 1800р.
- Pentium Dual Core E5700 - 500р.
- Intel Confidential Celeron Northwood 2,4GHz FSB400 - бартер
- 3dfx Canopus Pure 3D + Tseng ET6000 (бонусом шёл) - 330р. за обе
- 3dfx Banshee AGP
- 3dfx 5500 AGP - 150р.
- 3dfx 4500 PCI - 500р.
- 3dfx 3 3000 AGP
- 3dfx 3 3000 PCI - бартер
- Intel D850MV - 200р.
- Radeon X700 AGP - 400р.
- Terminators RDRAM x2 - 100р.
- ASUS Riva TNT
- Live CT4670 - 500р.
- Live CT4670 - 200р.
- Live CT4620 - 1000р.
- Live SB0060
- Inwin S500 - 150р.
- всё равно всё не вспомню

TAOBAO. Оттуда:
- PCI GeForce FX5700LE --- норм --- ~1300р.
- PCI 3dfx 5500 MAC --- норм --- ~2400р.
- AGP 3dfx 4500 --- норм --- ~800р.
- Yamaha DB50XG --- норм --- ~500р.
- Etoptek ATX-E7 --- приехала неупакованная, битая, дохлая, претензии предъявлять некому --- ~4000р.
- i845 материнки 2 шт. с ISA --- купился на низкую цену, приехали обе без ISA и дохлые, претензии предъявлять некому --- ~400р. за штуку
- DVI-HDMI cables 2 шт. --- норм, очень дёшево

PC-1. Оттуда:
- STB Voodoo2 1000 SLI 24MB - 580р.
- HP LP2065 1600x1200 - 2990р.
- AGP GeForce 2MX DVI - 200р.

У форумчан с old-games, modlabs и других форумов, просто у друзей, иногда бесплатно:
- Roland SC-88 совсем недавно - 8000р.
- Itox G4E620-N - 3500р.
- Itox G7S620-N --- второй экземпляр --- ~6000р.
- GUS Ace - 2500р.
- Primax SoundStorm Wave SOUND-M16C - 500р.
- RAM OCZ DDR400 2-3-2-5 4x1GB - 4000р.
- WD 1TB Black - 500р.
- WD 1TB Green - 500р.
- WD 1TB Green - 500р.
- RDRAM PC1066 32ns 2x512MB - 1000р.
- PCI-E Radeon HD3870 - бесплатно
- ASUS SB16 Vibra - бесплатно
- SIMM30 1MB n штук - бесплатно
- S3 Trio PCI - бесплатно
- PERATRONIKA WBA040 MkIV - 1500р.
- Live SB0220 - бесплатно
- Core 2 Duo E7500 - бесплатно
- Intel Confidential P4 Northwood 3,4GHz FSB800 - бесплатно
- RAM Kingmax DDR400 3-3-3-6 2x1GB - бесплатно
- Samsung 15' LCD 1024x768 - 1000р.

Москва, ДИАЛ Электроникс, 1997 год. Покупал новую:
- Yamaha SW60XG - $192

Савёловка:
- STB V4400 Riva TNT новая, 2000 год - $70
- Audigy2 SB0240 + 5'25 комплект б/у - 1300р.
- Gigabyte VIA KT133 б/у, 2006 год - 800р.
- Epox 8RDA3I nForce2 новая, 2003 год

Питер, в магазине:
- MSI KT3 Ultra2 VIA KT333, Athlon XP 1700+ новые, 2002 год

Переславль-Залесский, с рук у музыканта:
- Yamaha MU1000 б/у, 2010 год - 10000р.

Краснодар, с рук:
- рамка картриджа Pentium II, 1999 год

Я уже старый, как ..овно мамонта, помню, что было 20 лет назад, а 20 минут назад не помню.

@ivan866, на самом деле перечисленное мной - уже реальная не маленькая статистика, которая даёт некоторую тенденцию. Во многих случаях мне крупно повезло, пару-тройку раз меня жестоко накололи. Изучайте, если вам действительно интересно, где это всё покупается, мотайте на ус. Поосторожнее с TAOBAO, никогда не гоните оттуда одиночные лоты, может быть потом обидно за потерянные время и деньги. Если оттуда что брать, то лучше скопом, чтоб наверняка что-то путное получить, т.к. всегда есть вероятность, что что-то одно из списка приедет не в кондиции.



Поделюсь и своим опытом. В основном, - местные "точки" утилизации. Многое - на avito. Как уже упоминал в одном из постов, - за несколько лет пострадал от недобросовестных продавцов и собственной доверчивости пару раз, что пренебрежительно мало и внушает оптимизм. В последнее время изредка покупаю и на ebay, - то, что на нашем театре не встретить.



Немного там - немного сям, как говорится.
1) Есть такой форум один, "Полигон Призраков" называется, правда зачастую я там ищу что-то конкретное и определенное (вот скорее всего G400-ый Матрокс там и поищу).
2) Родственники и знакомые, которые мне дали просто огромную кучу железок (ибо околокомпьютерщиков много, а наш брат, как правило, железо выбрасывает редко).
3) Магазинчики компьютерного железа в Питере, ("Юнона" к примеру - правда я там только одну вещь находил интересную для себя, но я редко там бываю).
4) "Авито", естественно.

На "eBay" пока ничего не брал, земноводное душит, хотя там стоит поискать, в основном "дефицит" всякий, одним глазом посматриваю.

И да, надо всегда включать голову, когда берешь железо.



Ну, почти всё. Осталось заменить охлаждение на цпу, бп и жфорсе, и можно устанавливать все игры.


p.s. кстати вопрос, это вроде как одинаковые STB вуды, но одна мексиканская с 90MHz памятью, а вторая тайваньская с 100MHz. Это считается как две разных, или для них всё же пойдут стандартные SLI драйвера?



2 разных, по идее стандартных дров не хватит.



@Duke Nukem, красиво, что тут скажешь. Скромно, но со вкусом



@Duke Nukem, если ваши STB обе с одинаковым количеством памяти, то должны заработать в SLI и со стандартными драйверами. Частота роли не играет.

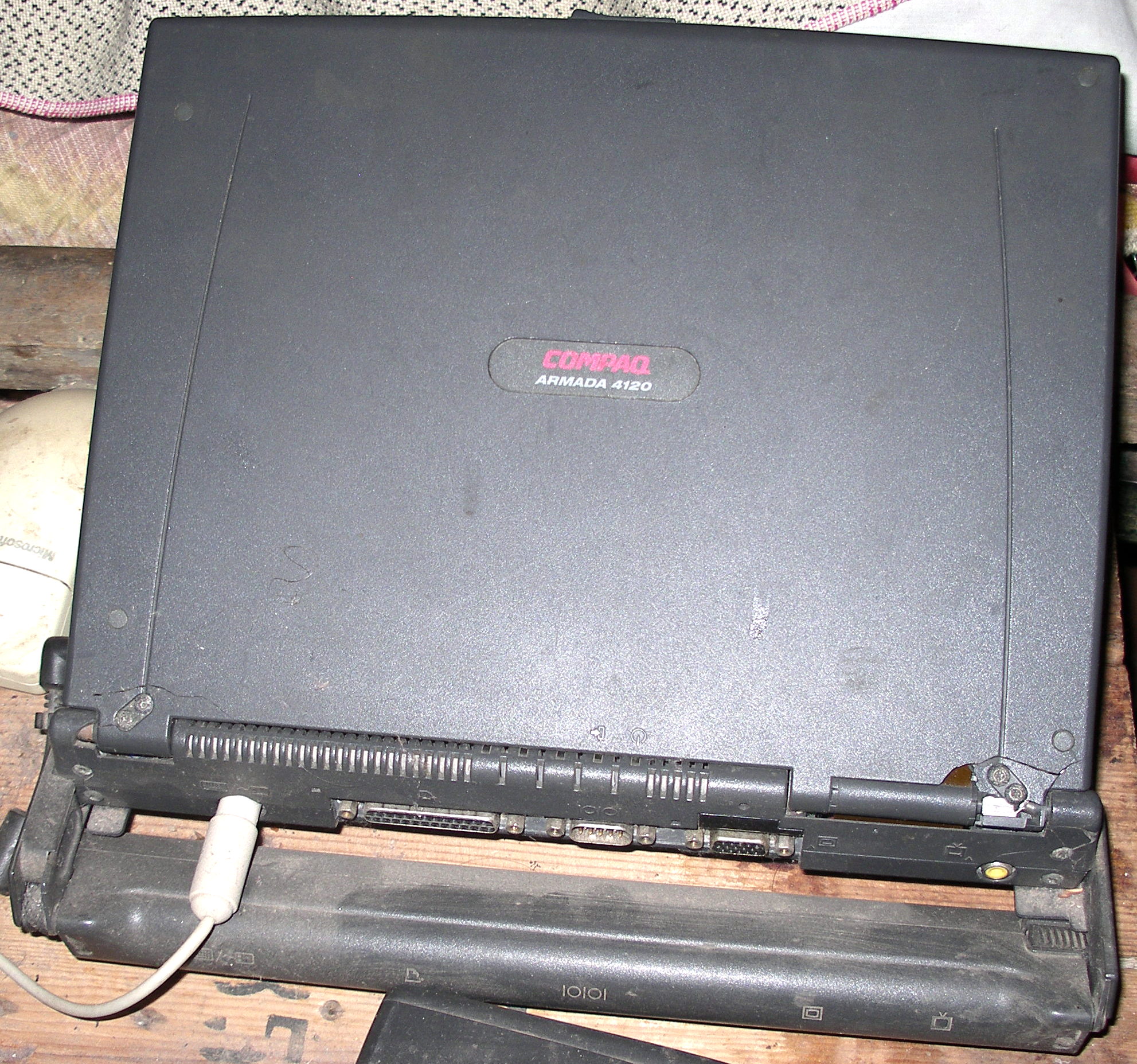

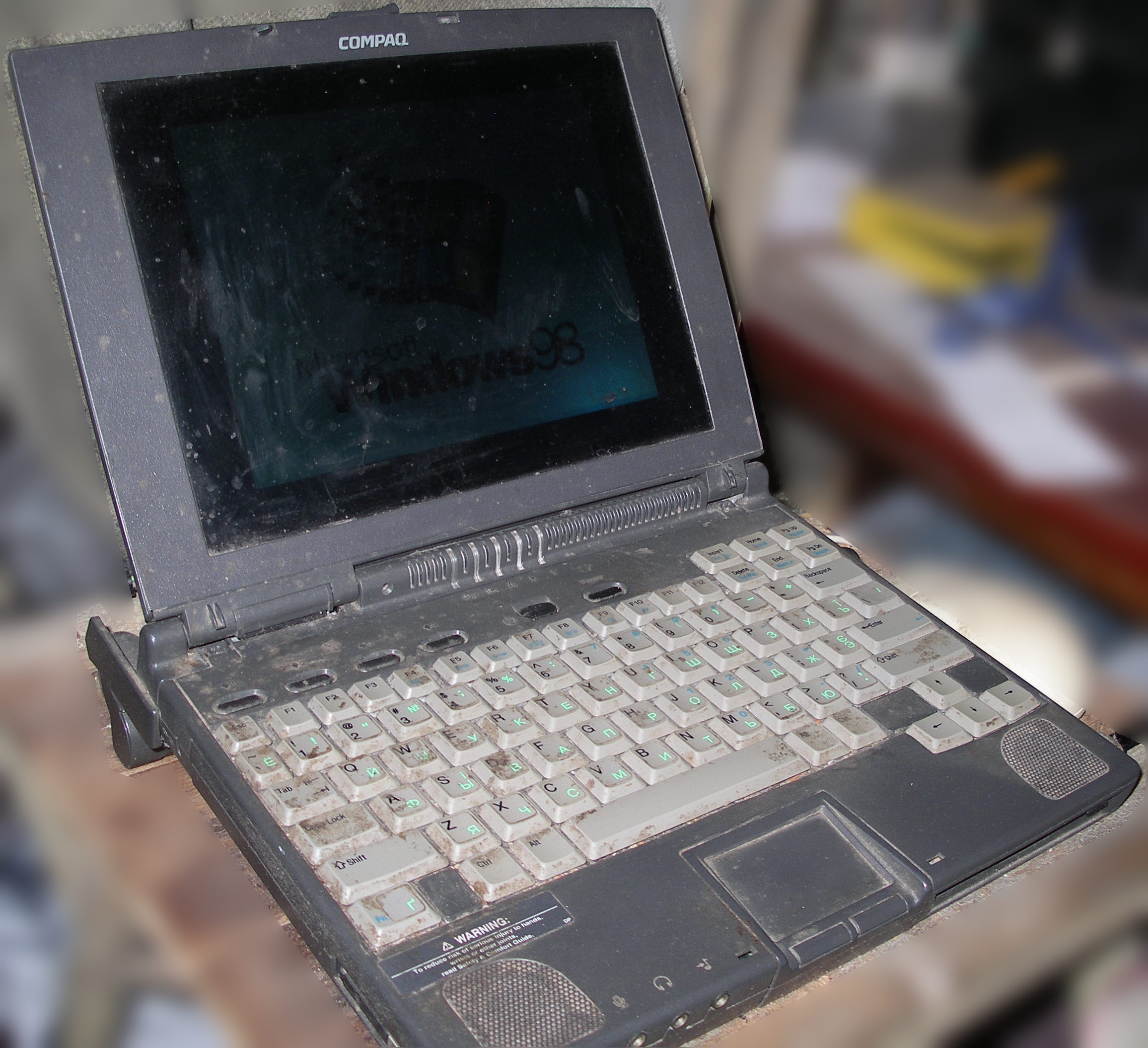

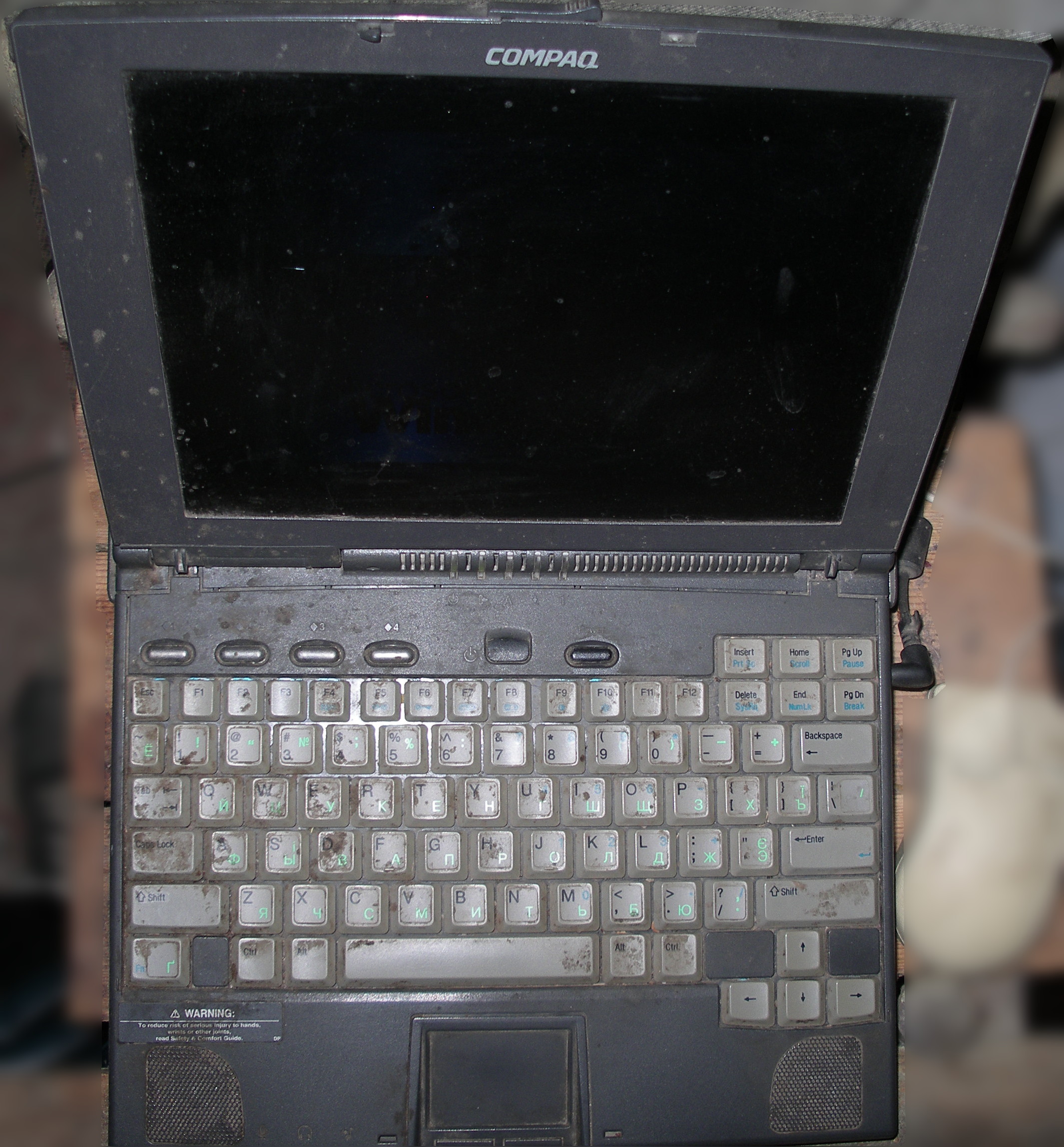

Ноутбук Compaq Armada 4120

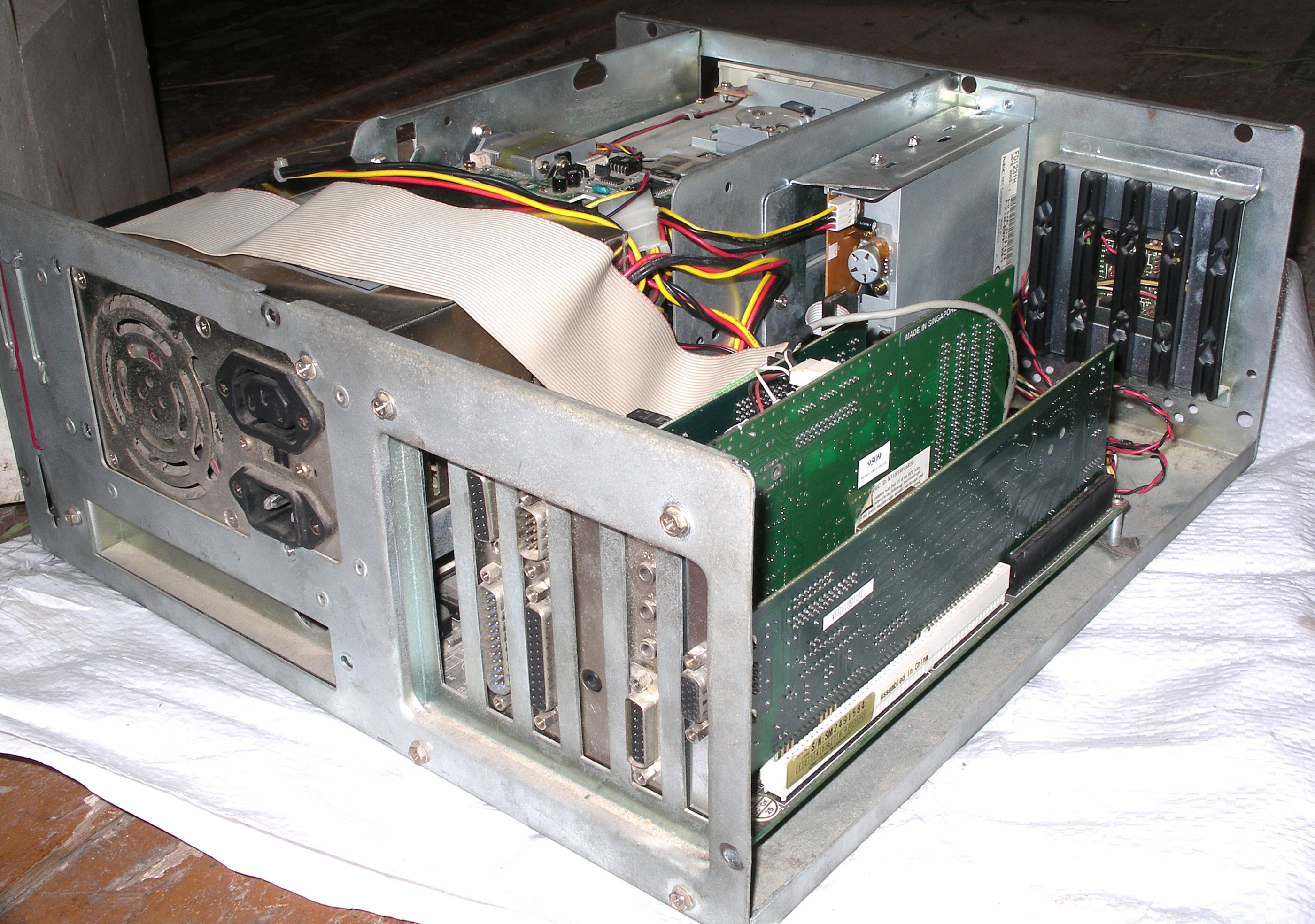

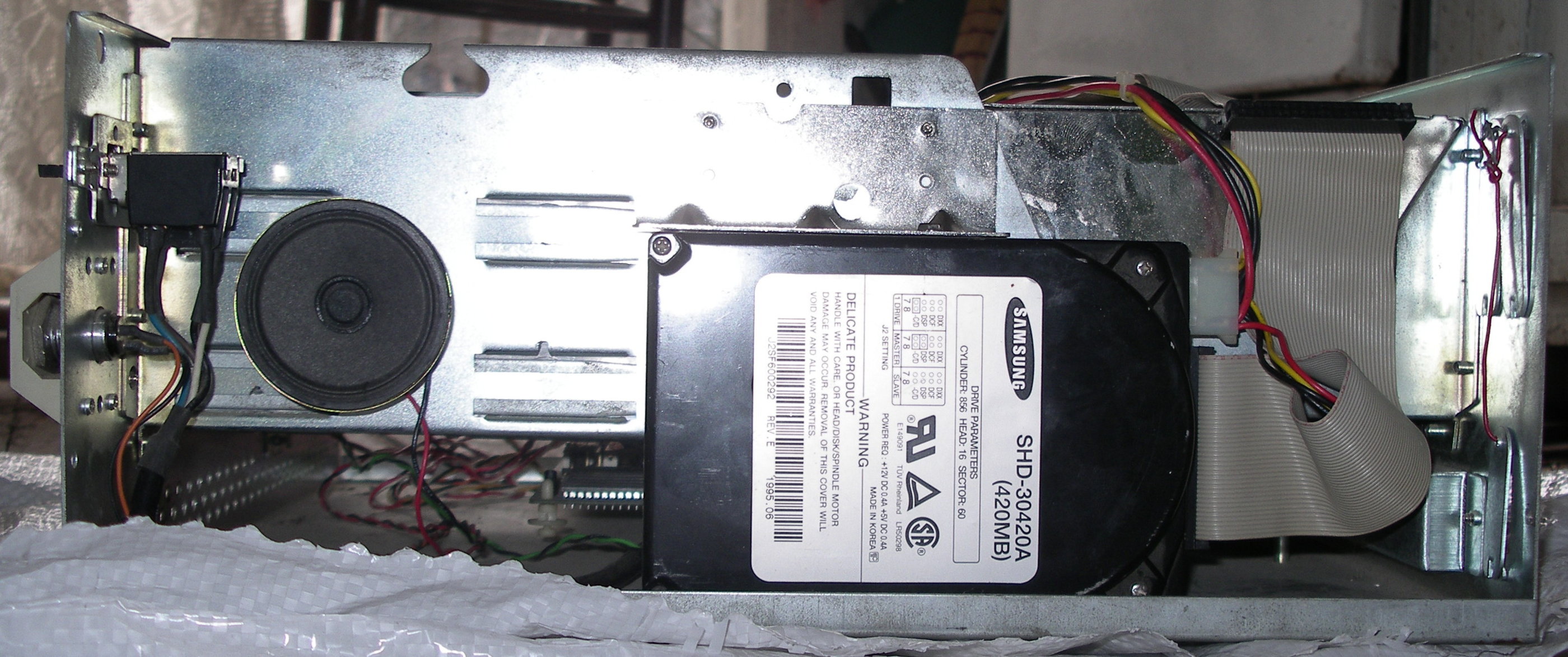

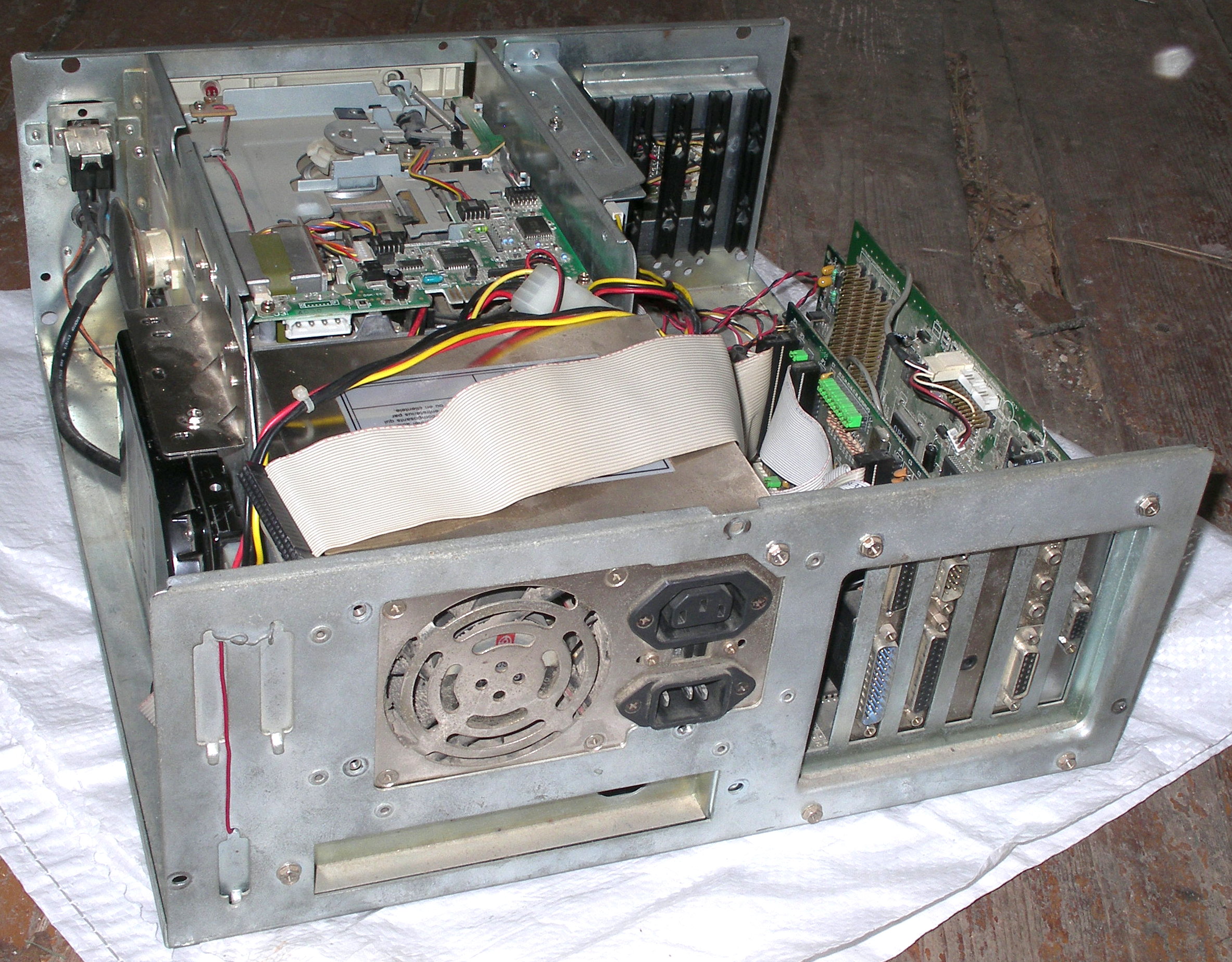

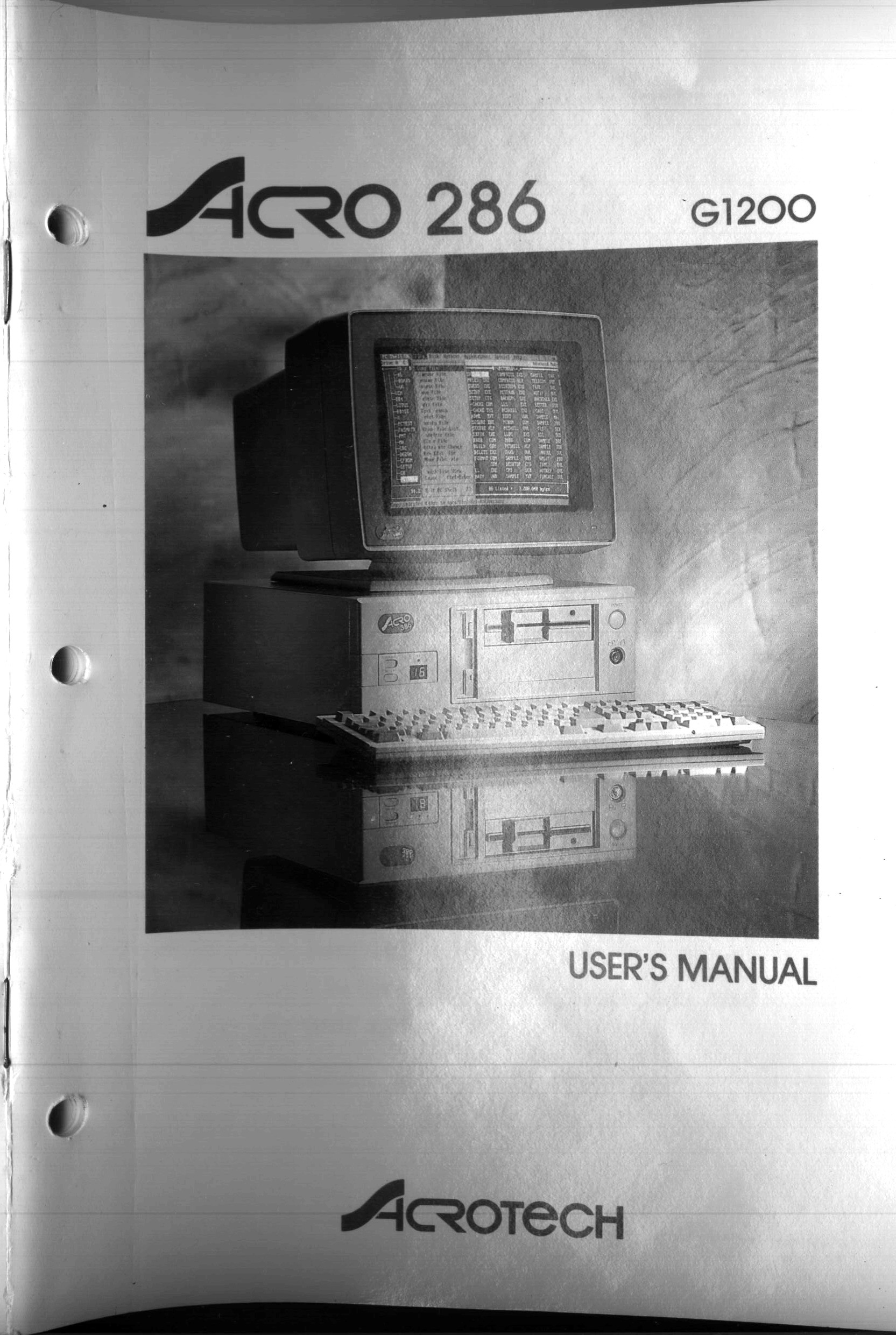

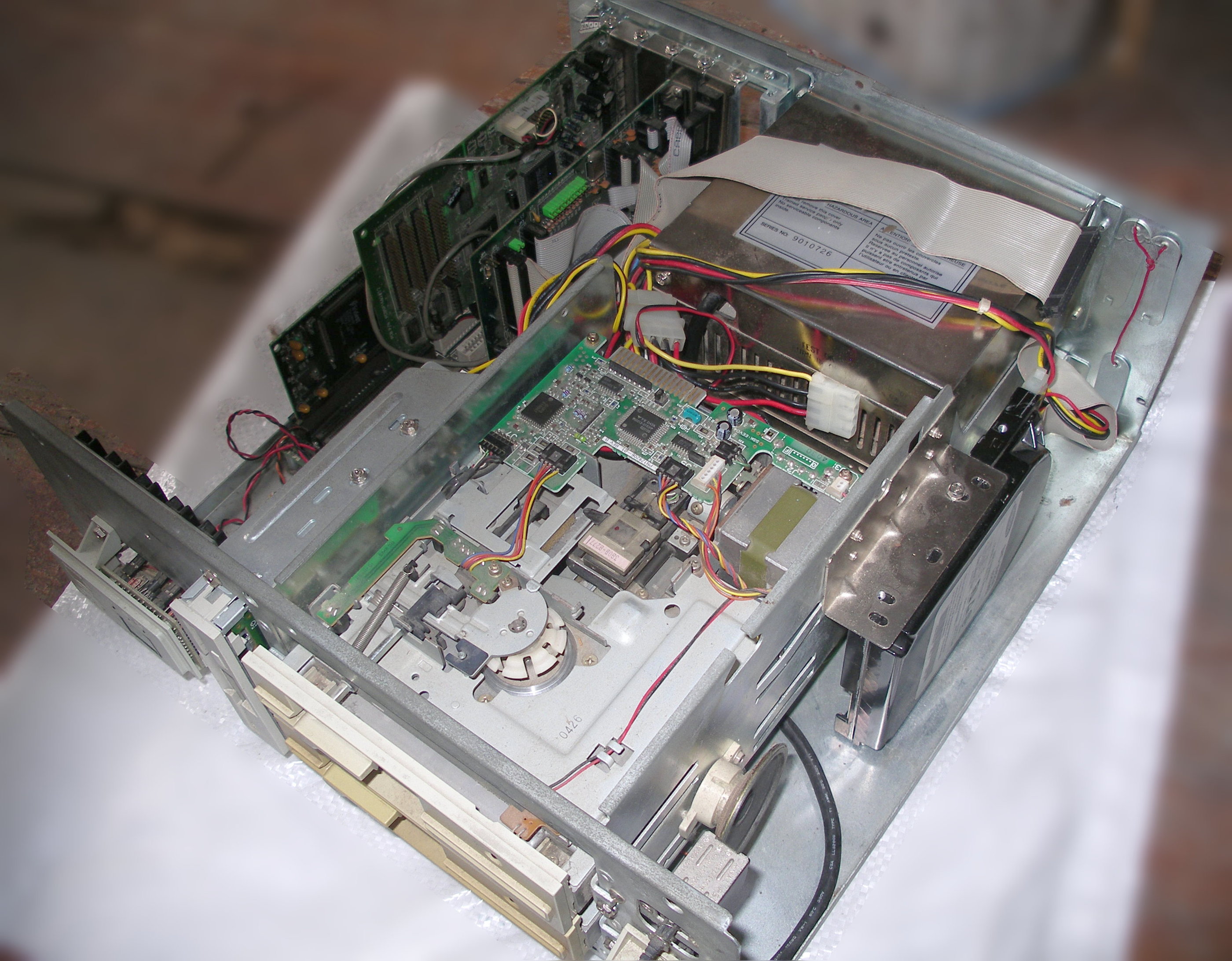

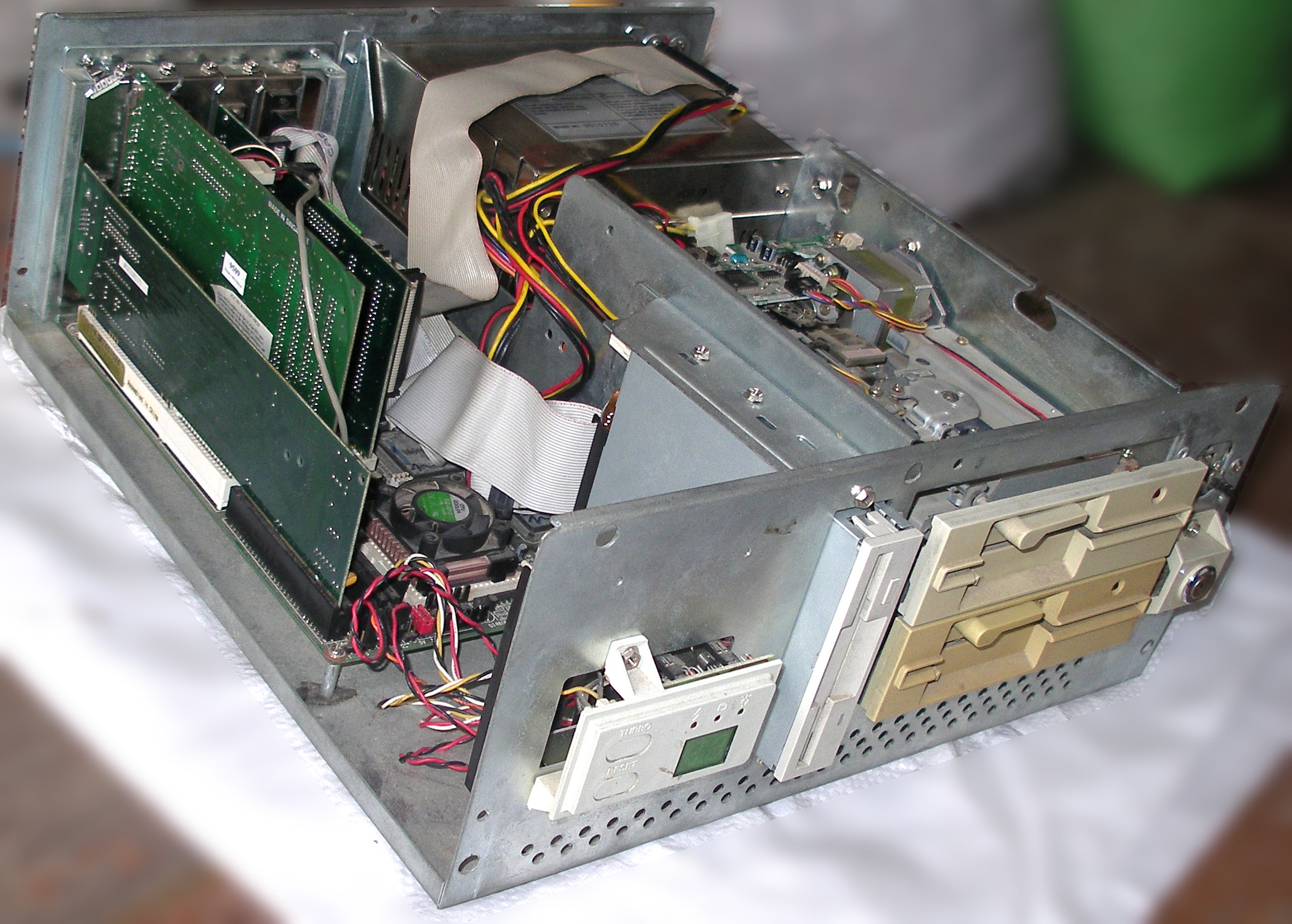

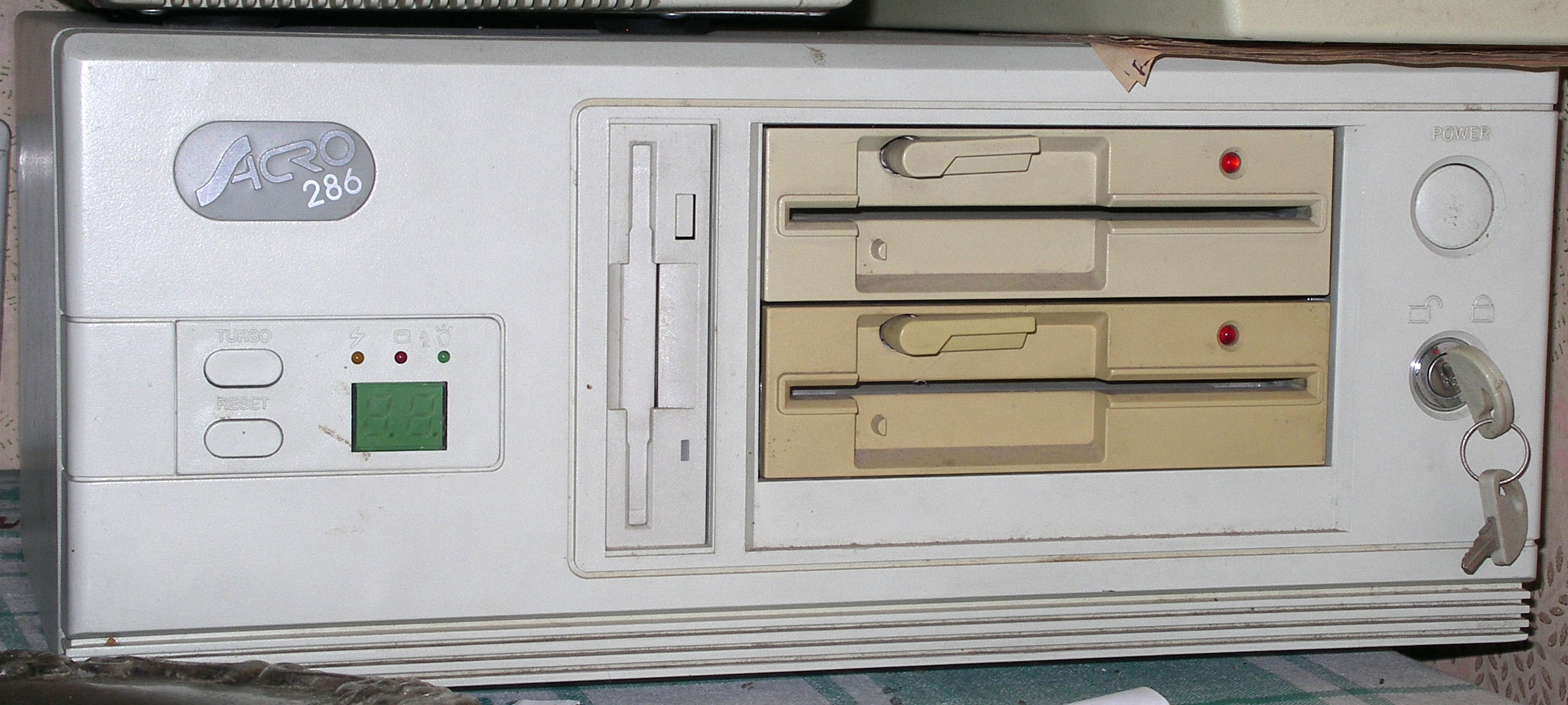

Горизонтальный корпус от Acro 80286

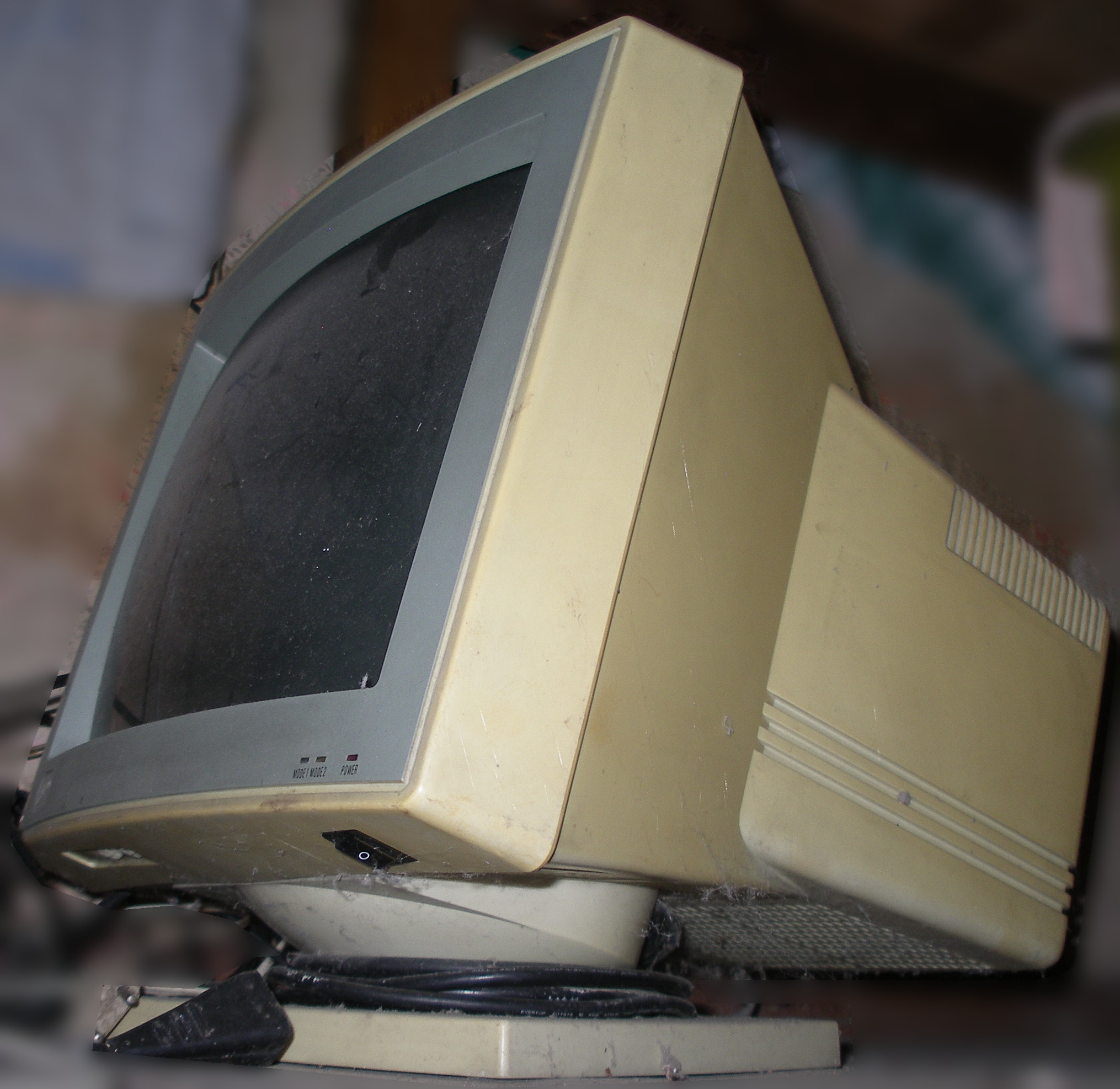

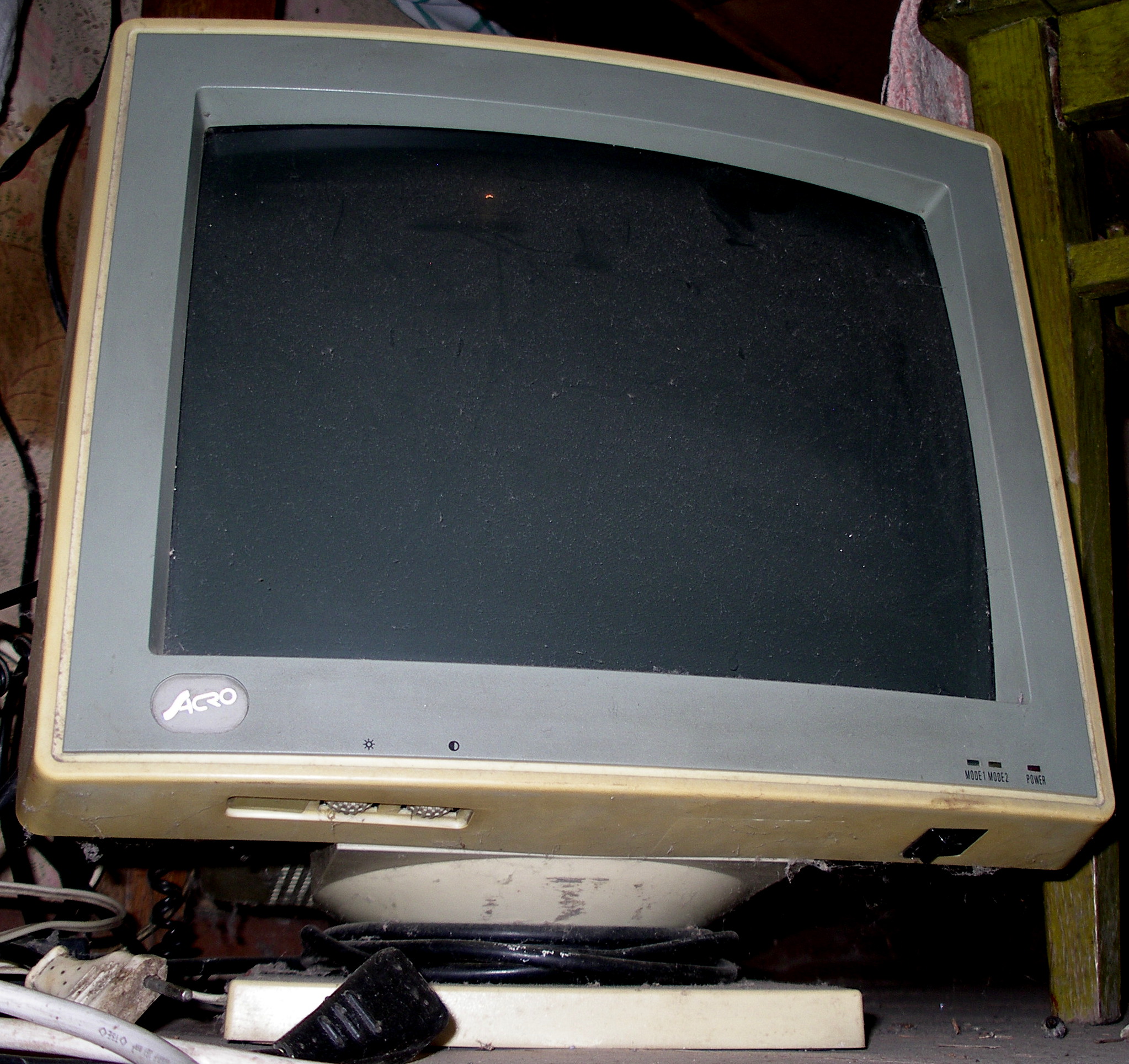

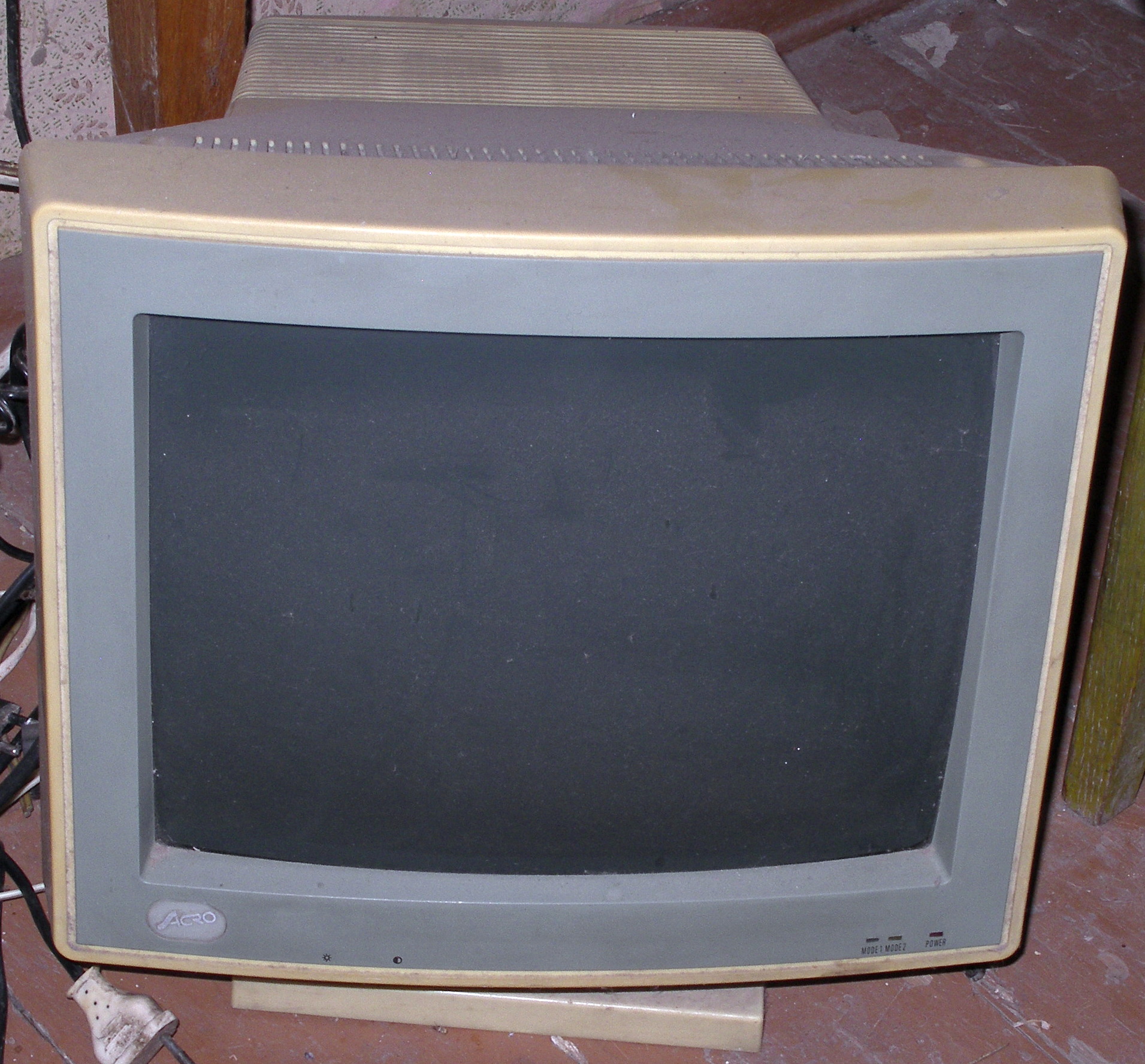

Монитор EGA 16 цветов

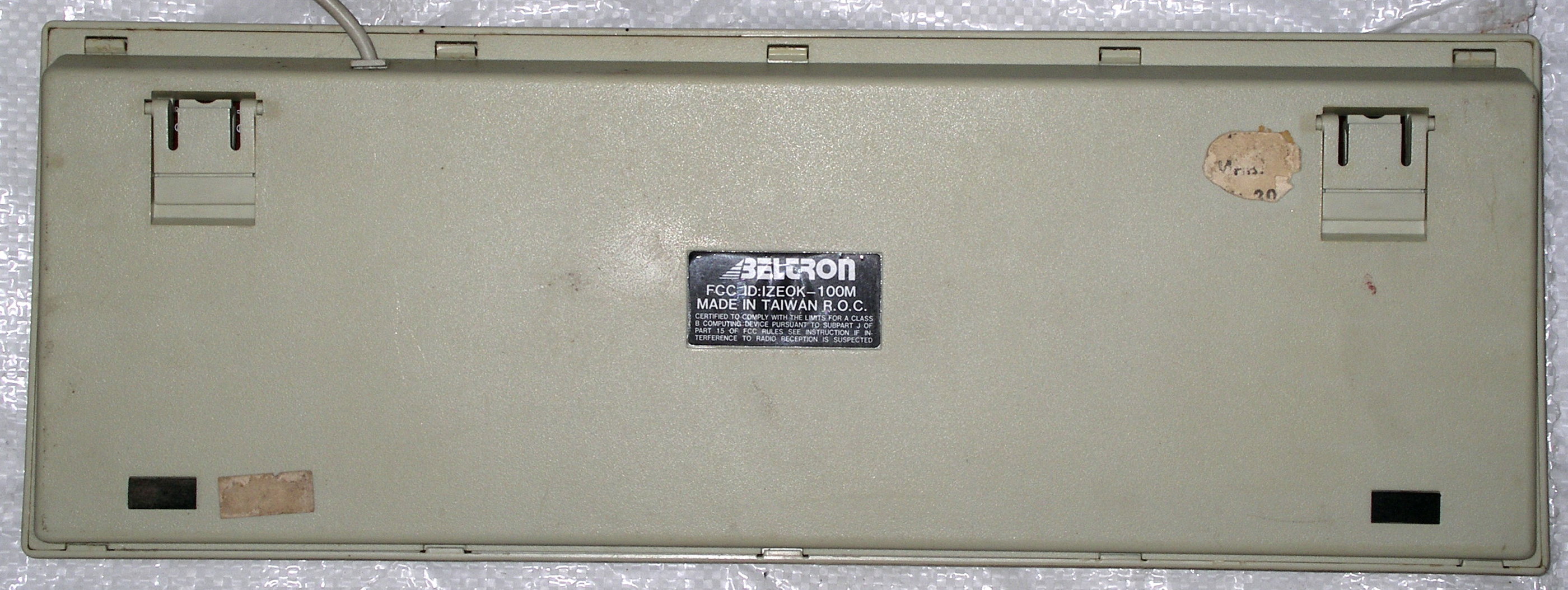

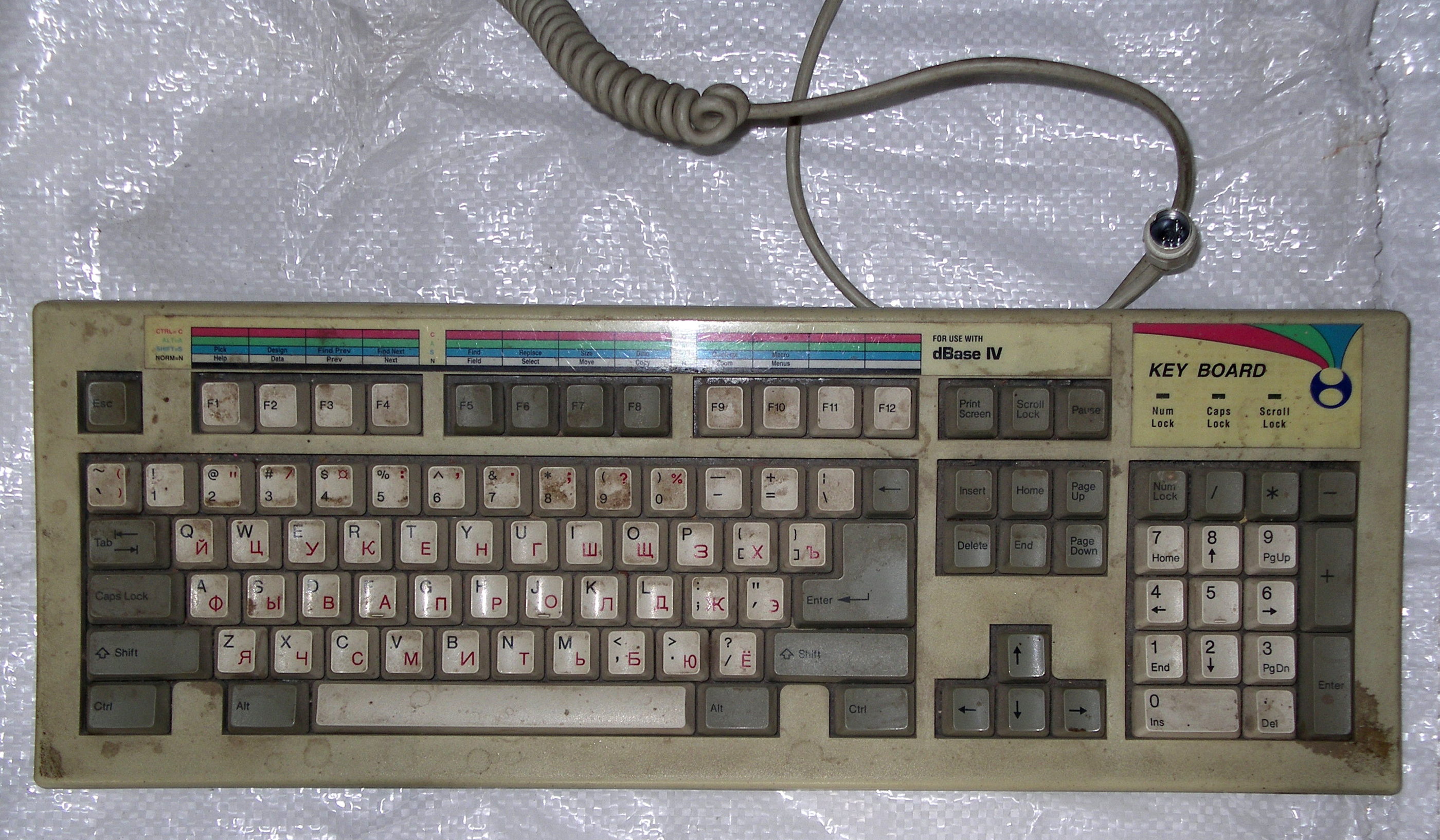

Клавиатура Beltron IZEOK-100M, механика

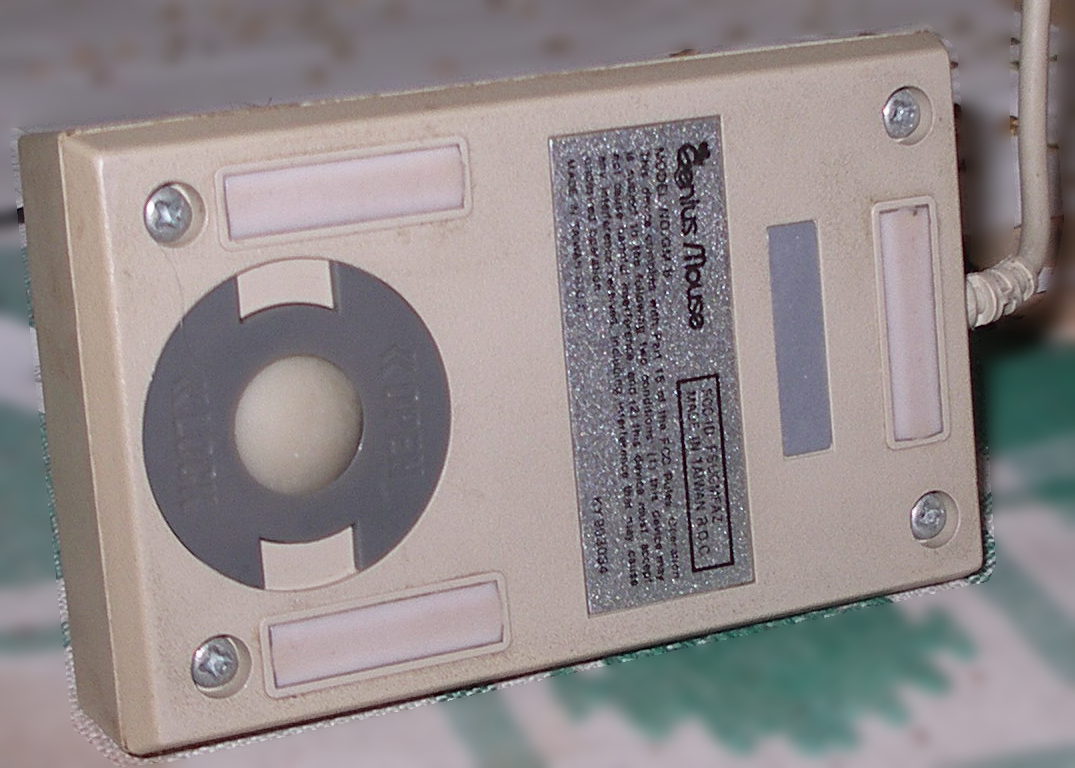

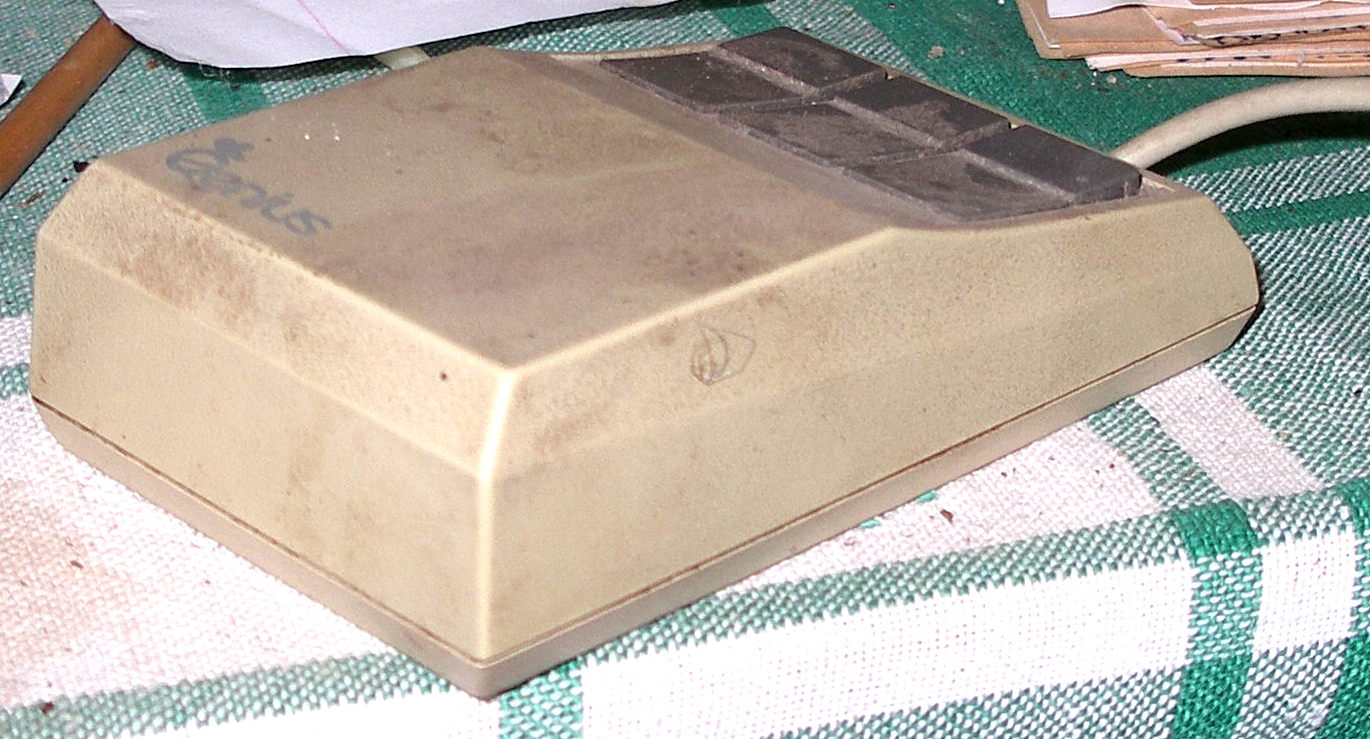

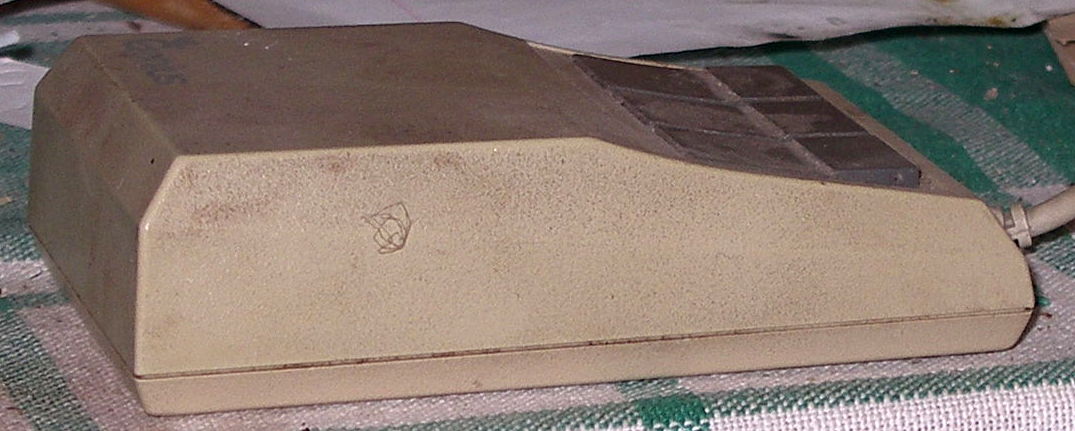

Мышь Genius GM-6000, 3 кн., шариковая

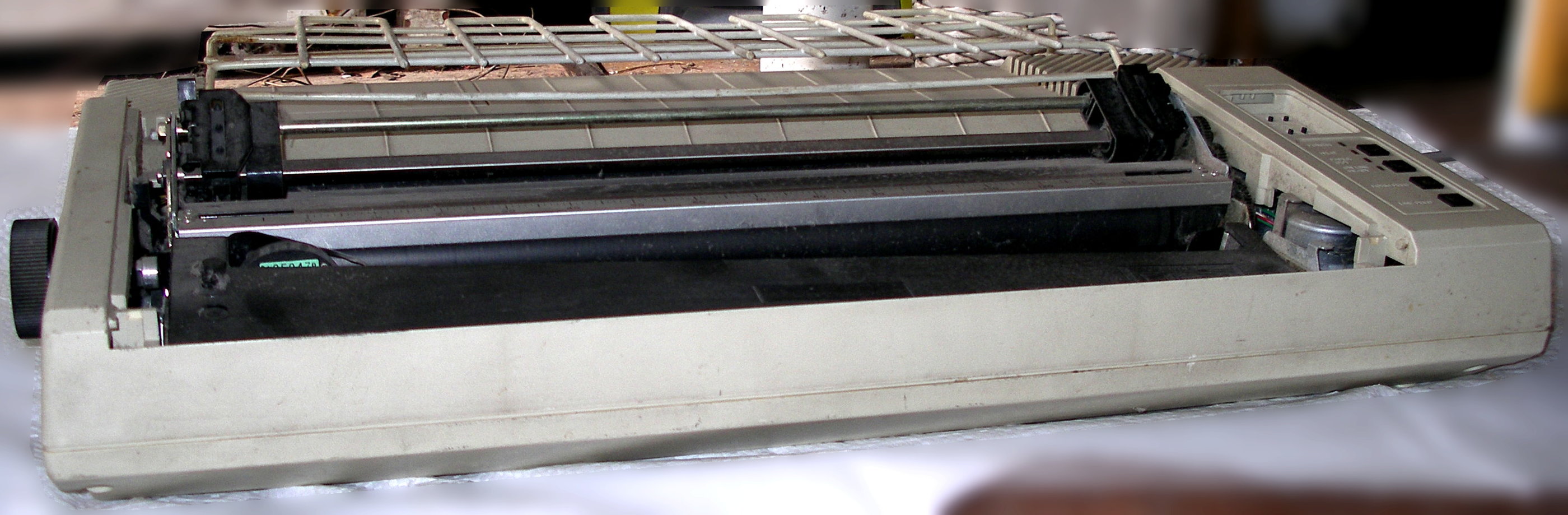

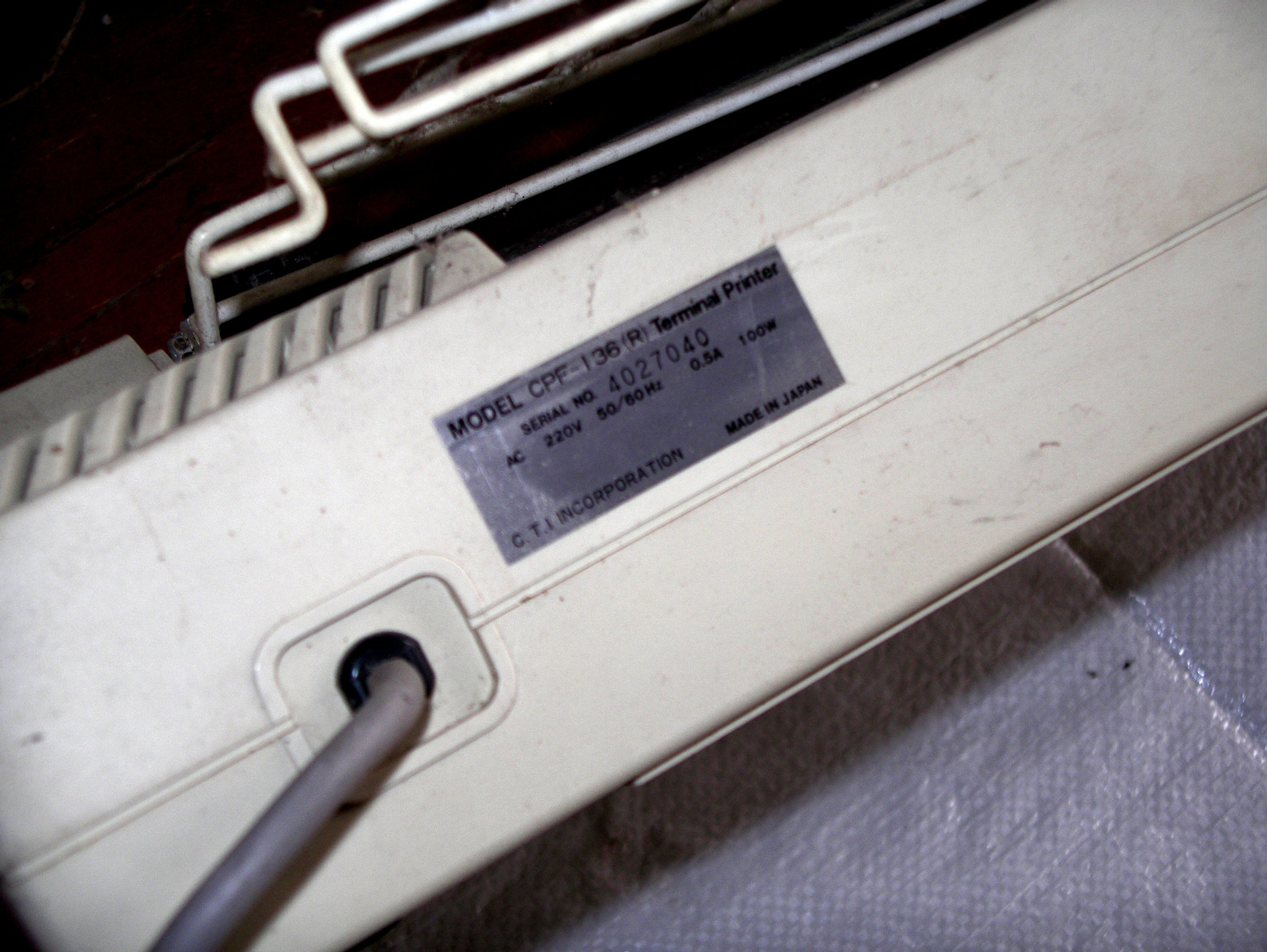

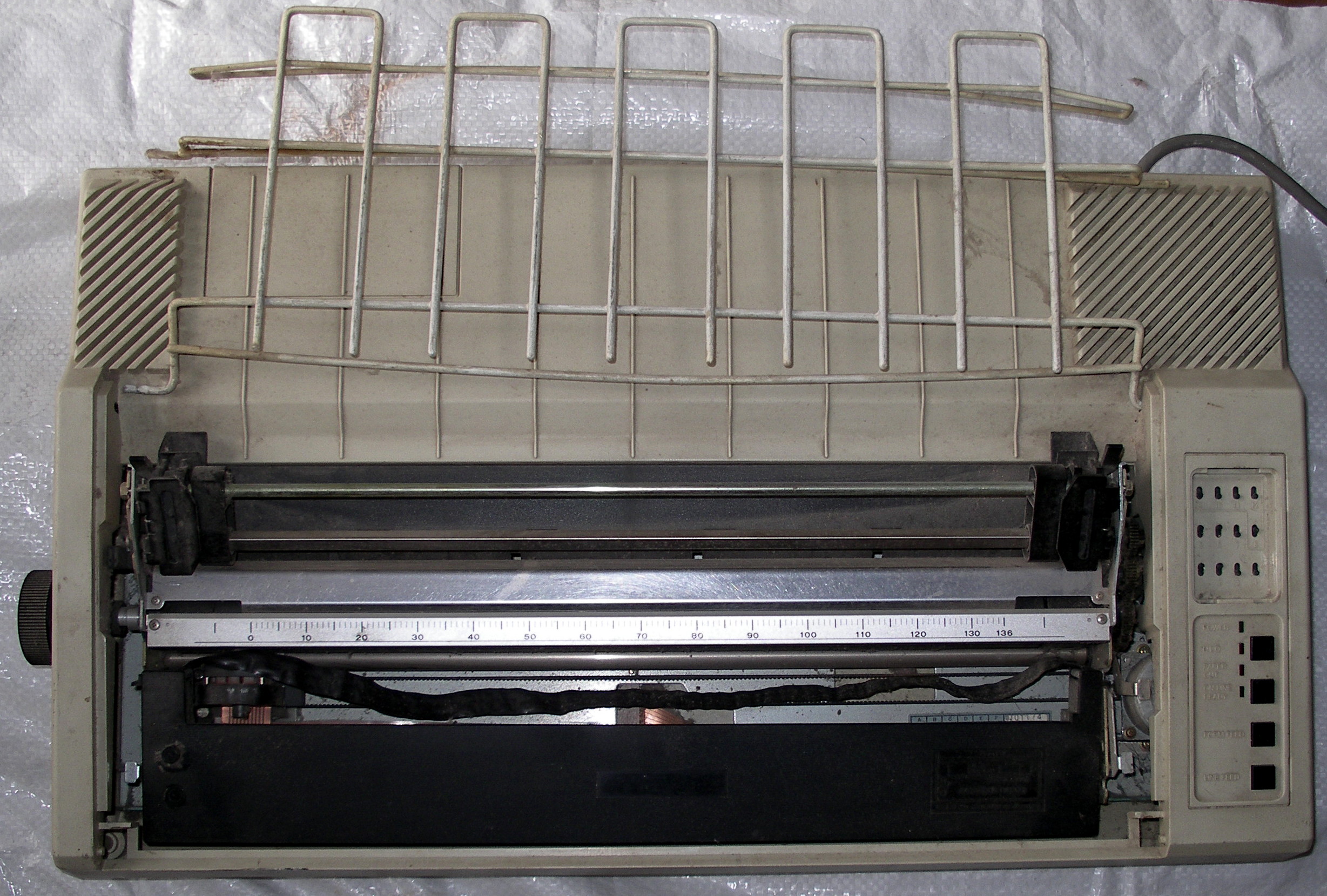

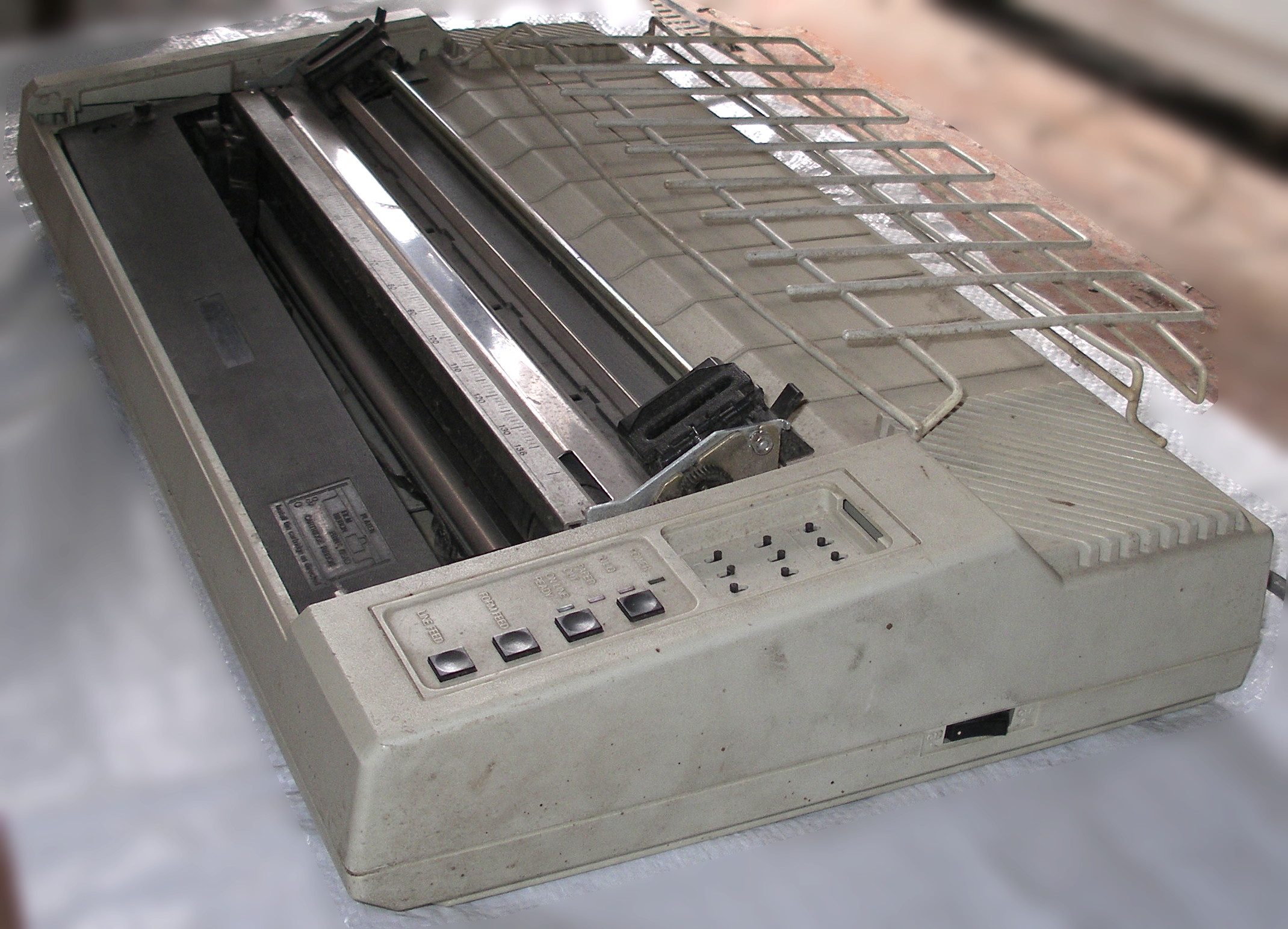

Принтер CTI (a.k.a. Canon) CPF-136(R), A3, матричный

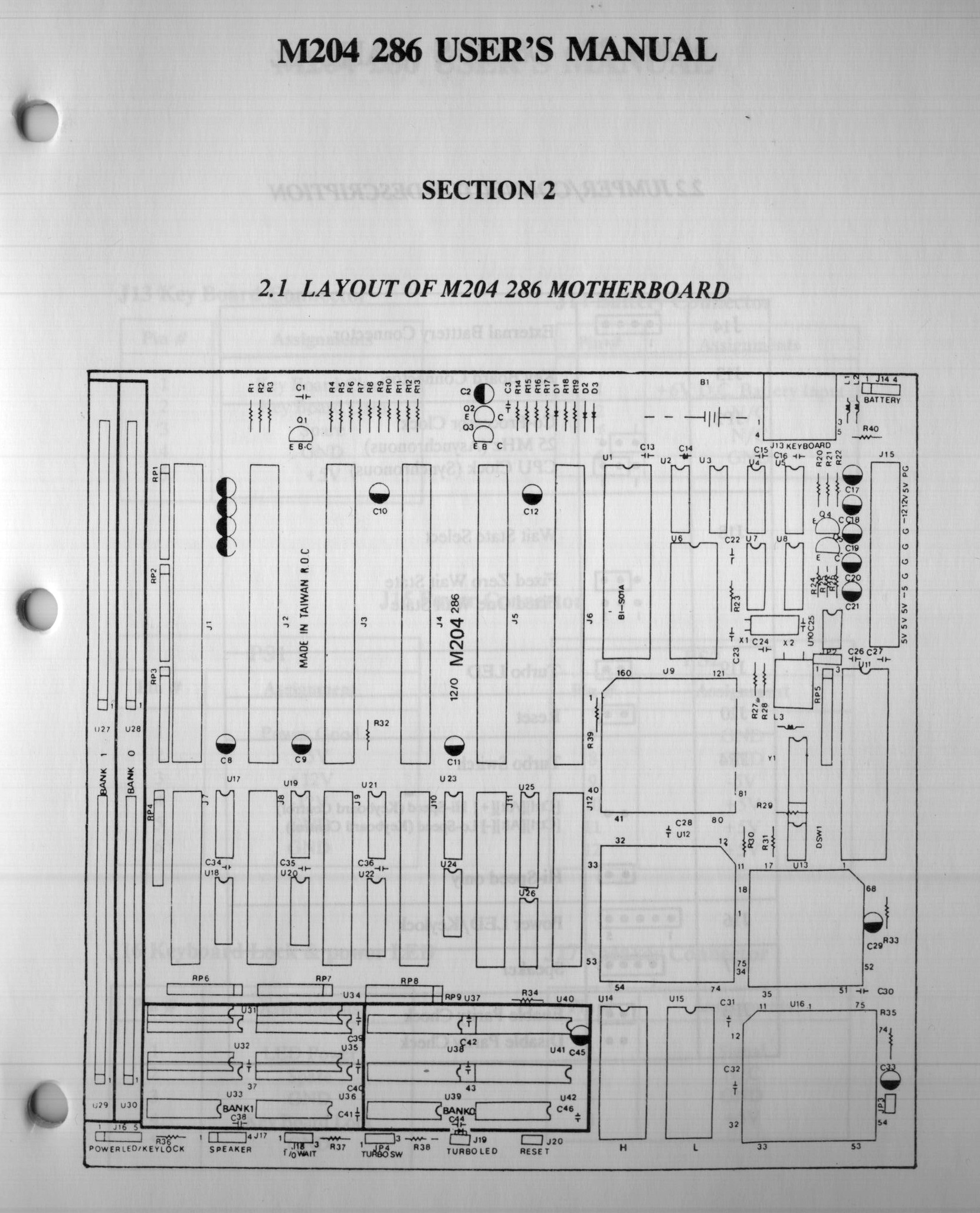

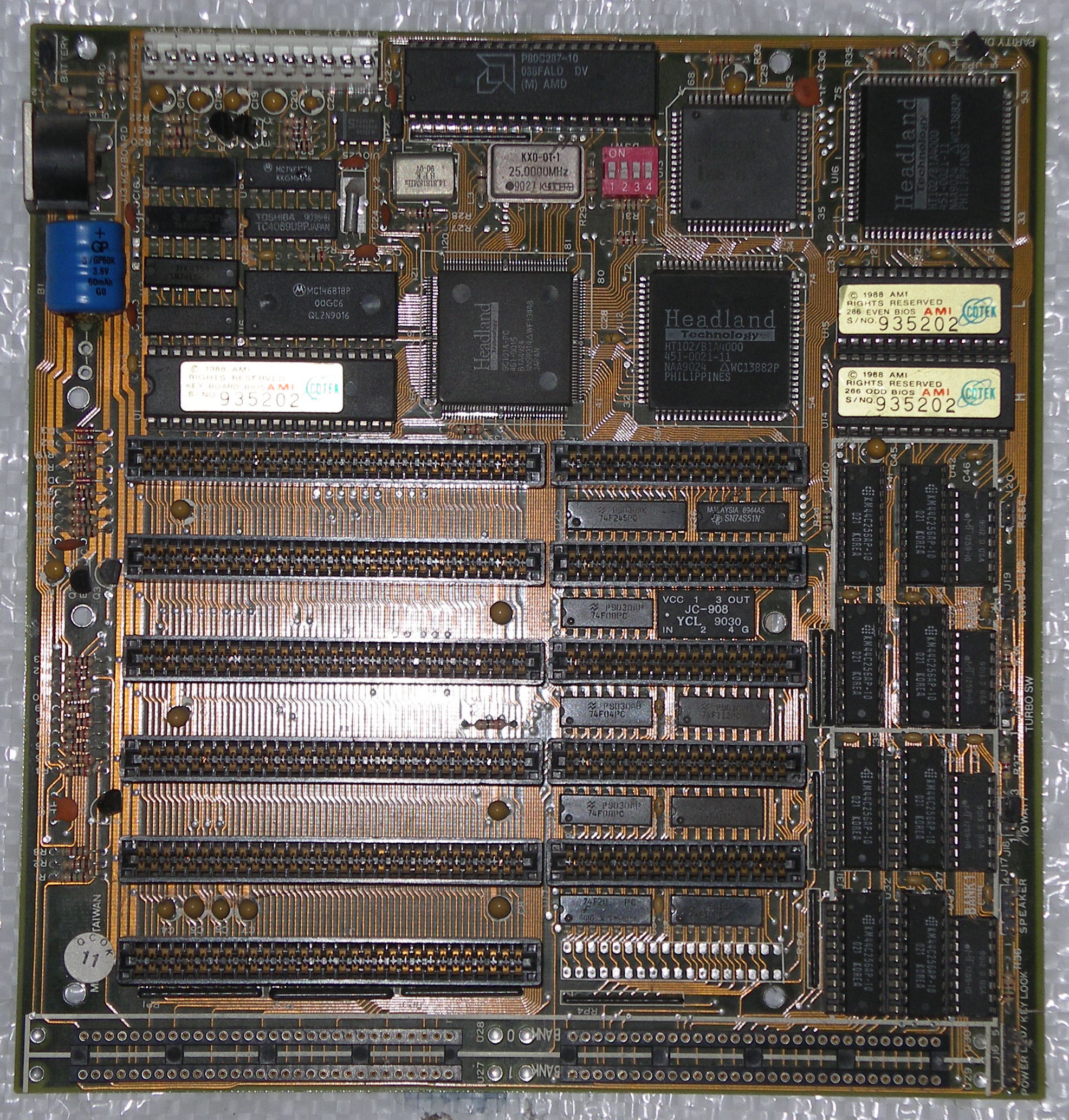

Материнская плата M204
CPU Intel N80286-12
RAM 4x SIMM 30-pin
6x ISA

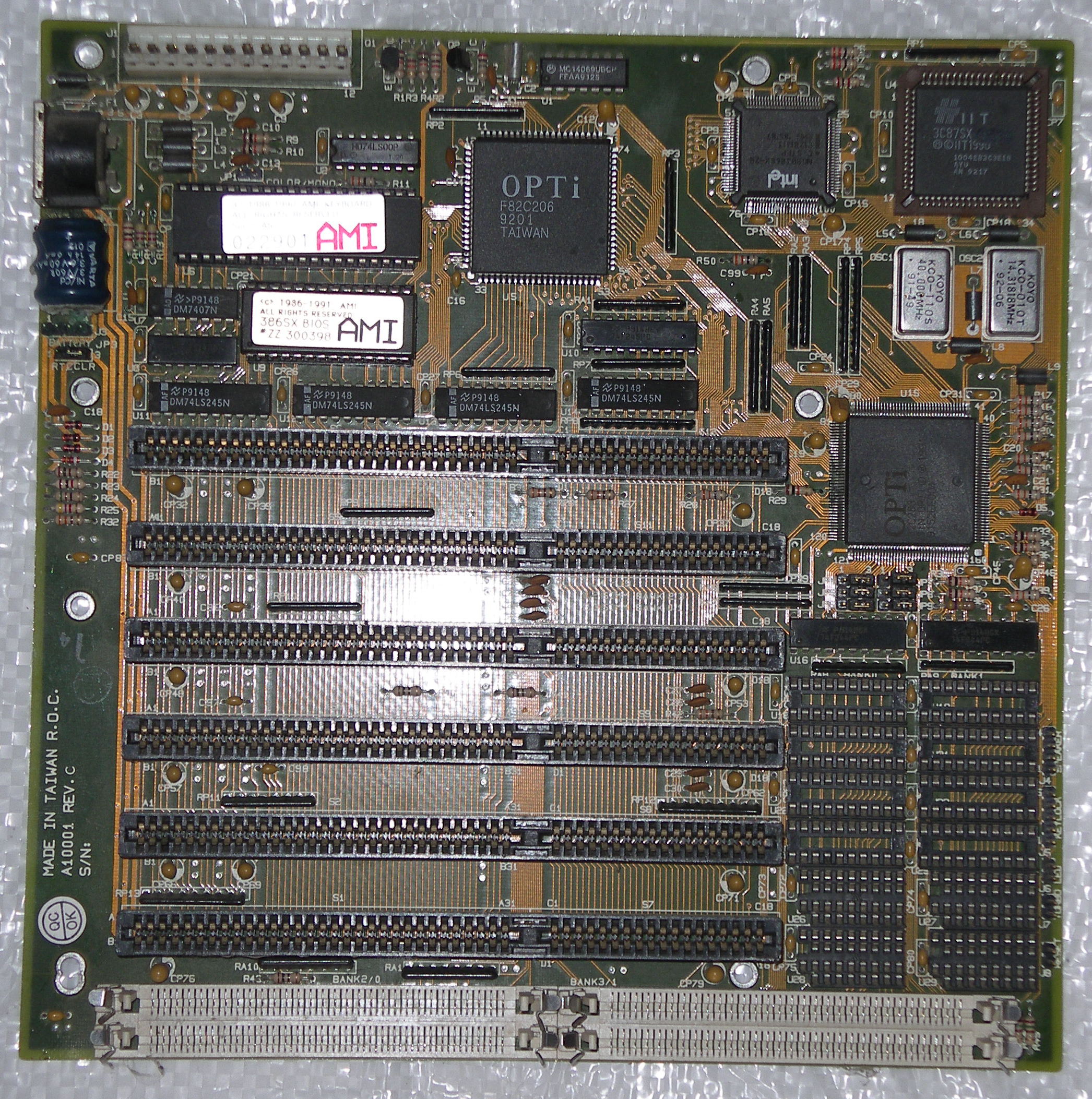

Материнская плата AL0001 Rev. C S/W 23M1716416
CPU Intel NG 80386SX-20
RAM 4x SIMM 72-pin
6x ISA

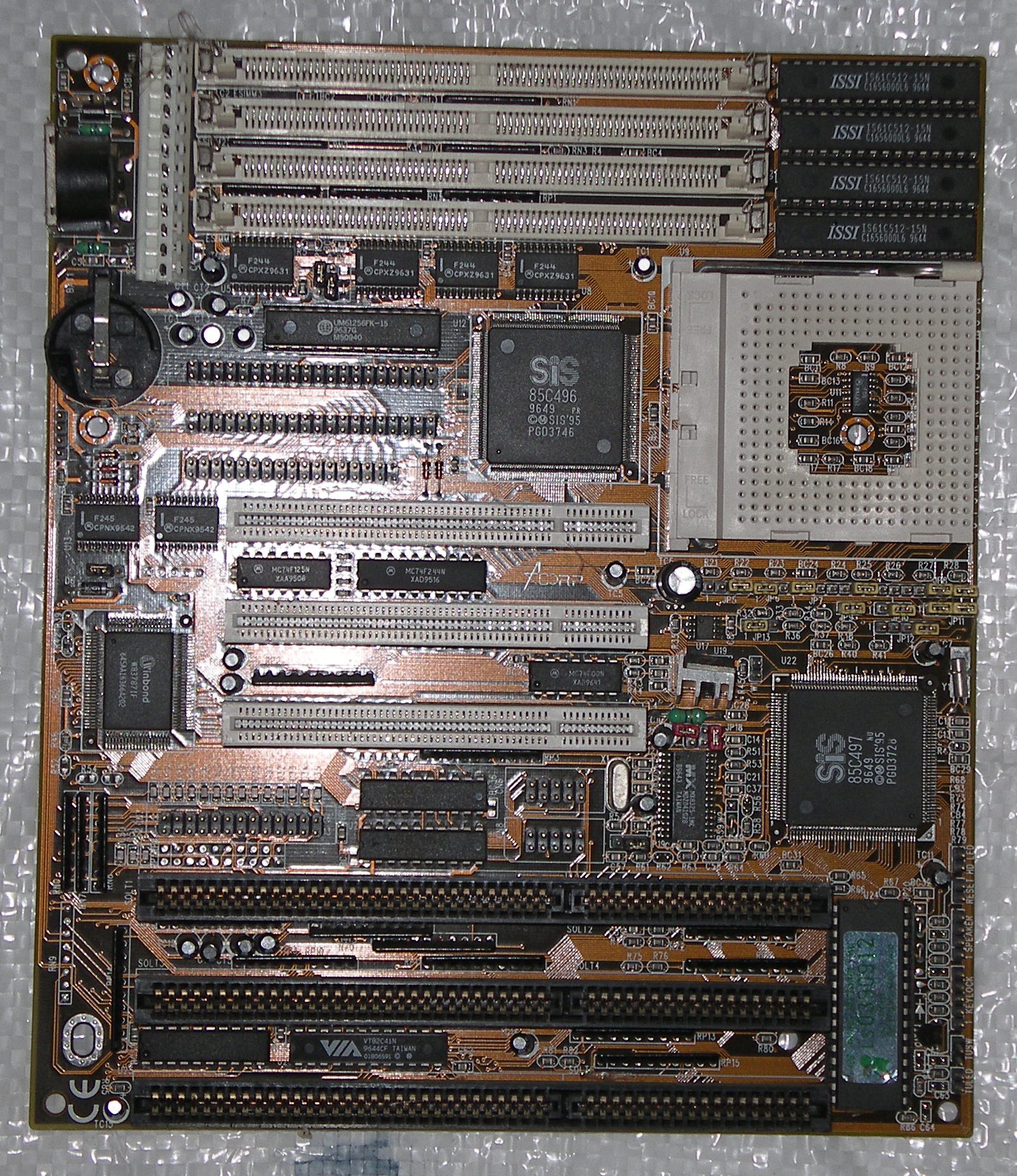

Материнская плата Lucky Star LS486F w83787 Rev. C
CPU Socket 3
чипсет Atmel AT27C01D Socket PDIP
SIS 85C496, SIS 85C497, Acorp 0010079
RAM 4x ESIMM
3x PCI, 3x ISA

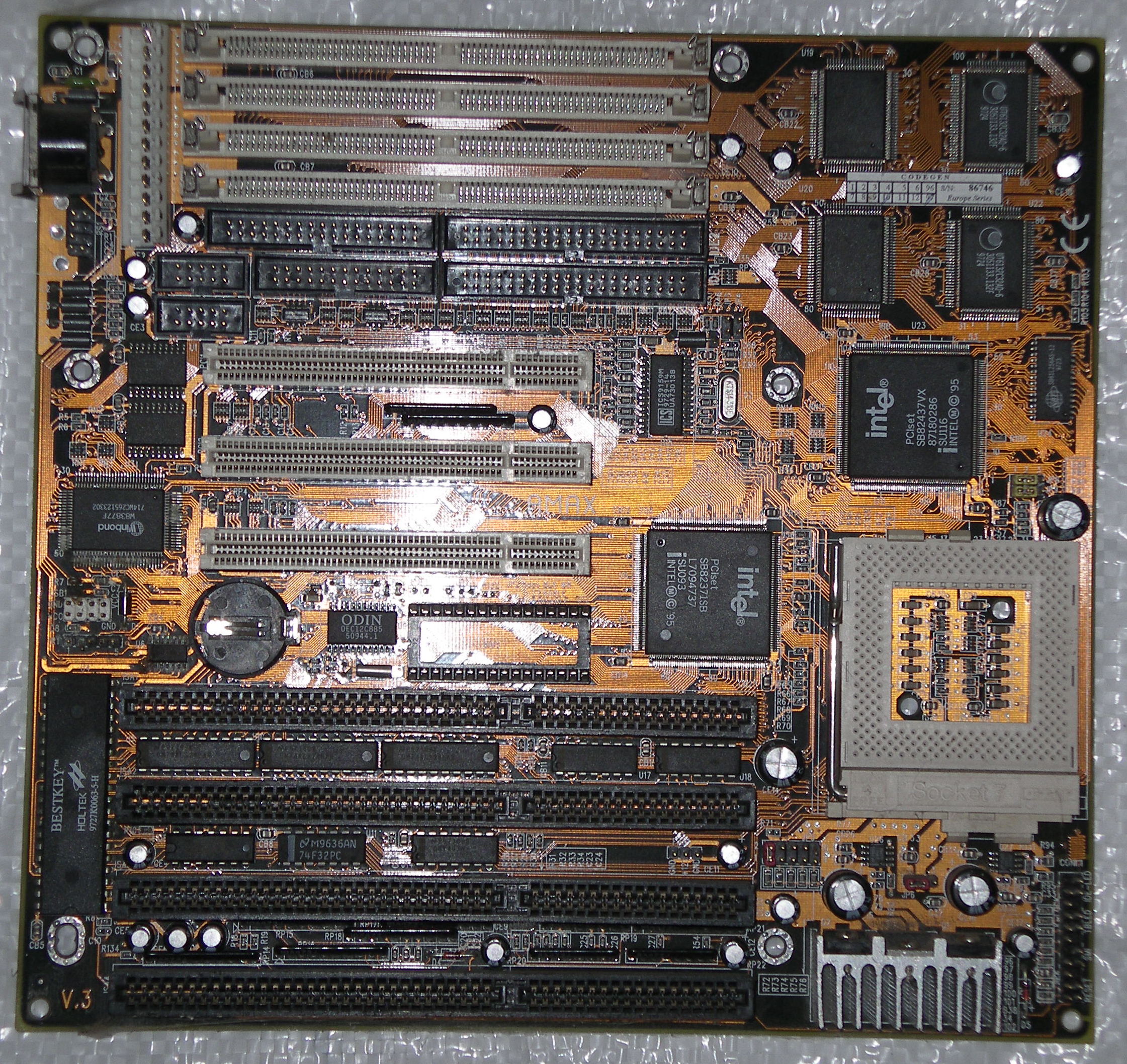

Материнская плата
CPU Socket 7
чипсет Intel PCIset SB82437VX, Intel PCIset SB82371SB
3x PCI, 4x ISA

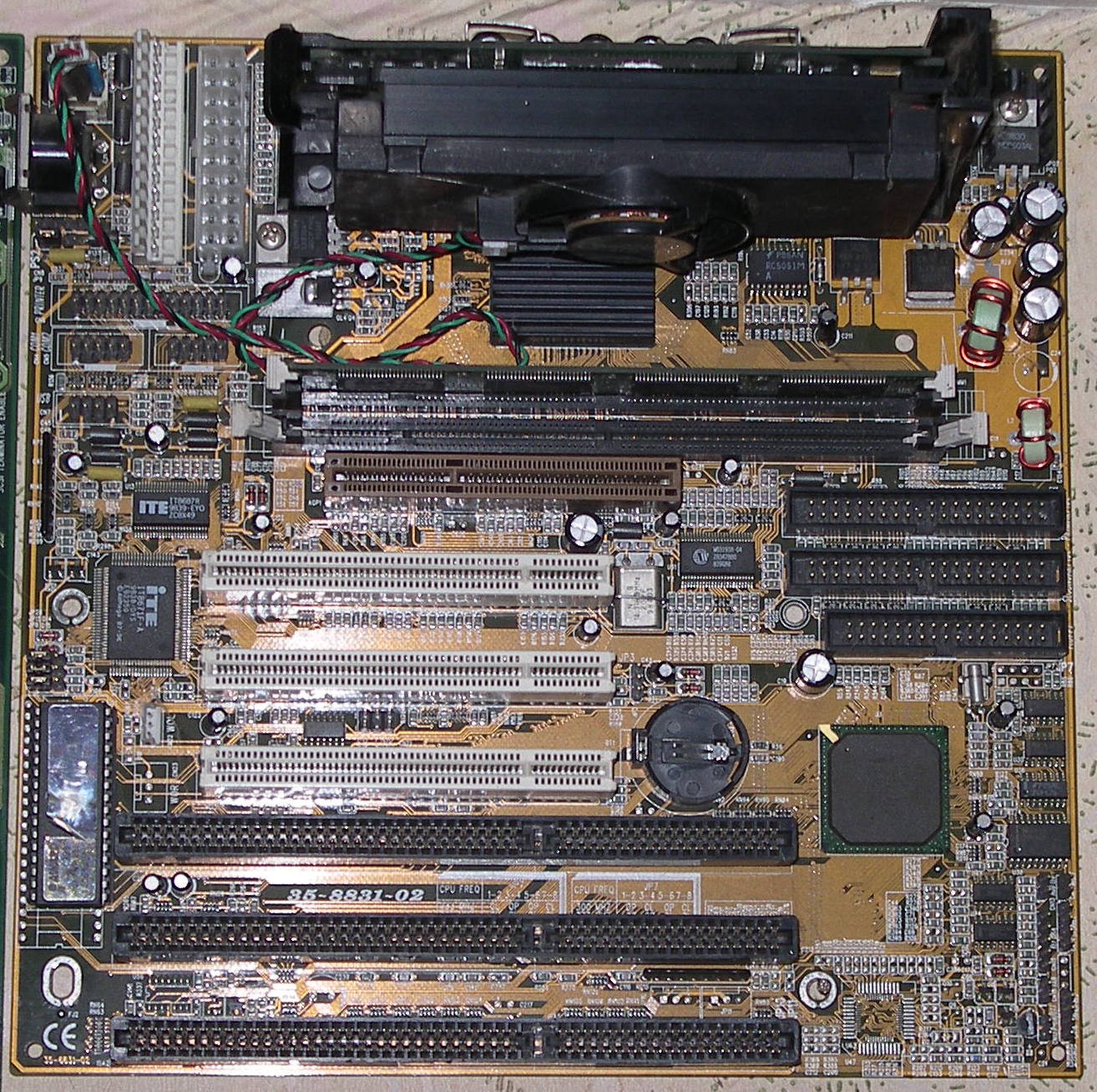

Материнская плата 35-8831-02
CPU Slot 1
RAM 2x DIMM
AGP1x
3x PCI, 3x ISA

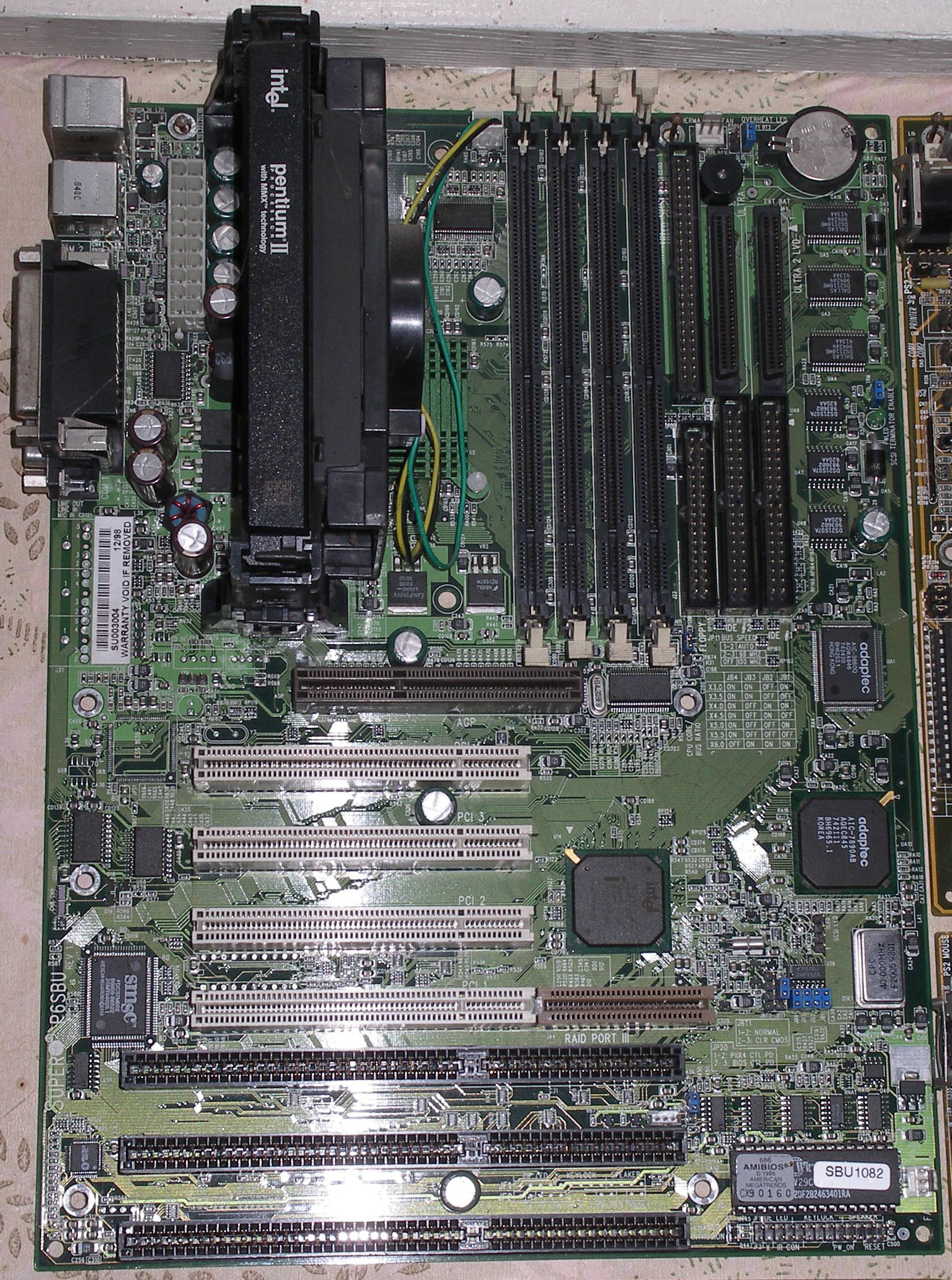

Материнская плата SuperMicro P6SBU ATX
CPU Intel Pentium II MMX Slot 1
чипсет Intel i440BX
RAM 4x DIMM 168-pin SDRAM
AGP1x
4x PCI, 3x ISA

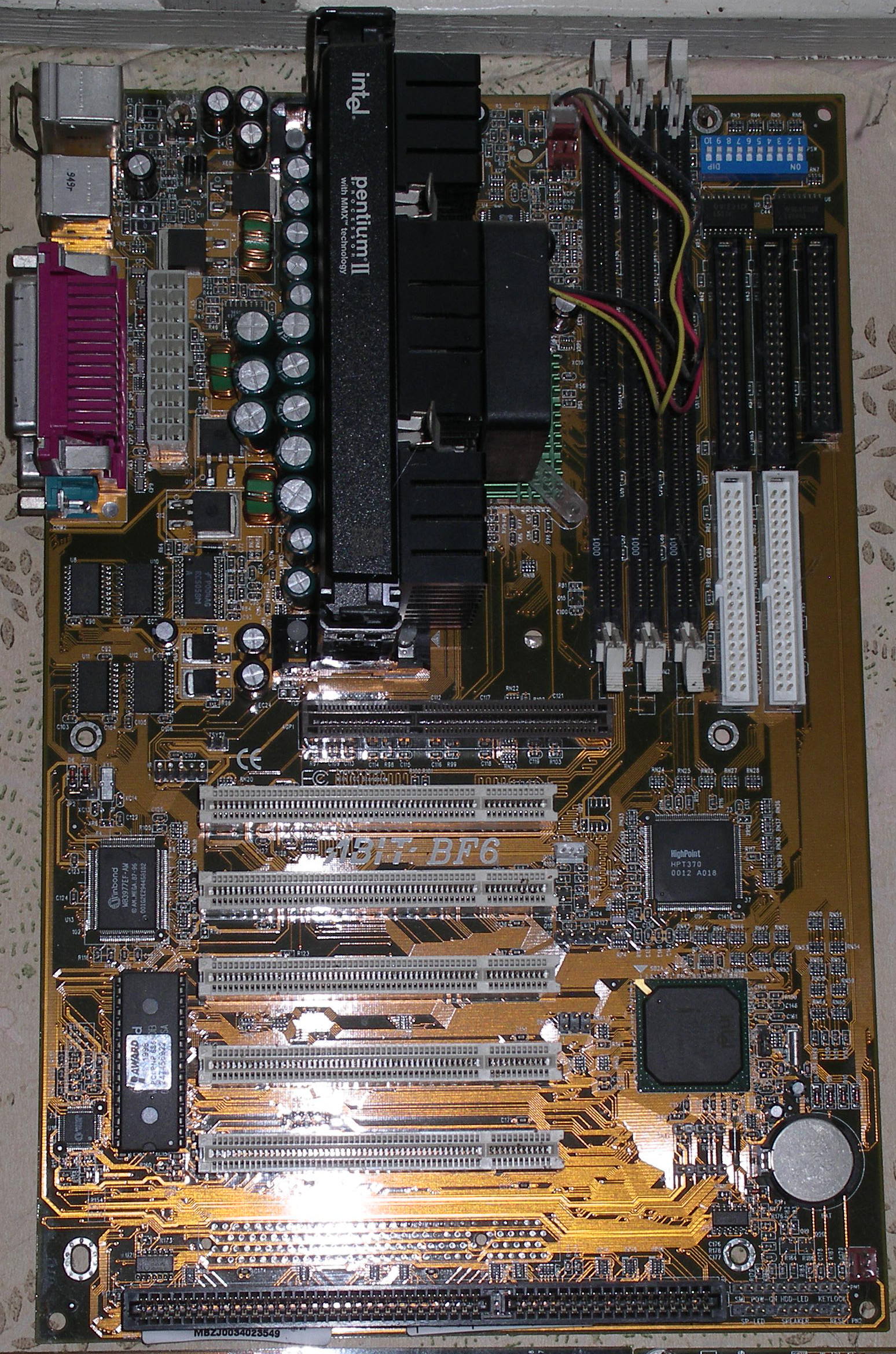

Материнская плата Abit-BF6
CPU Pentium II MMX Slot 1
чипсет Intel 440BX
RAM 3x DIMM 168-pin SDRAM
AGP2x
5x PCI, 1x ISA

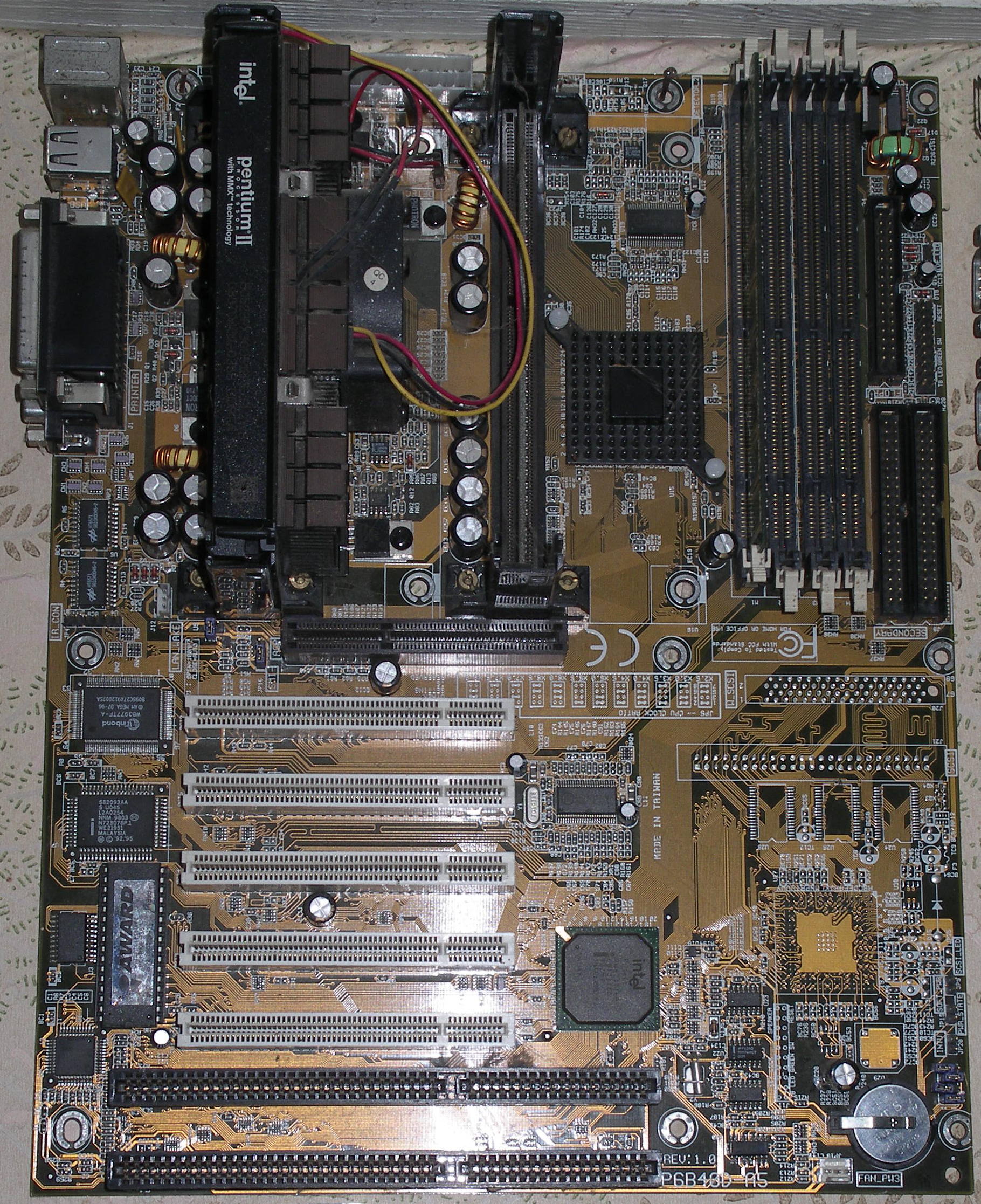

Материнская плата Tekram P6B40D-A5
CPU Intel Pentium II MMX 450 MHz Dual Slot
5x PCI, 2x ISA

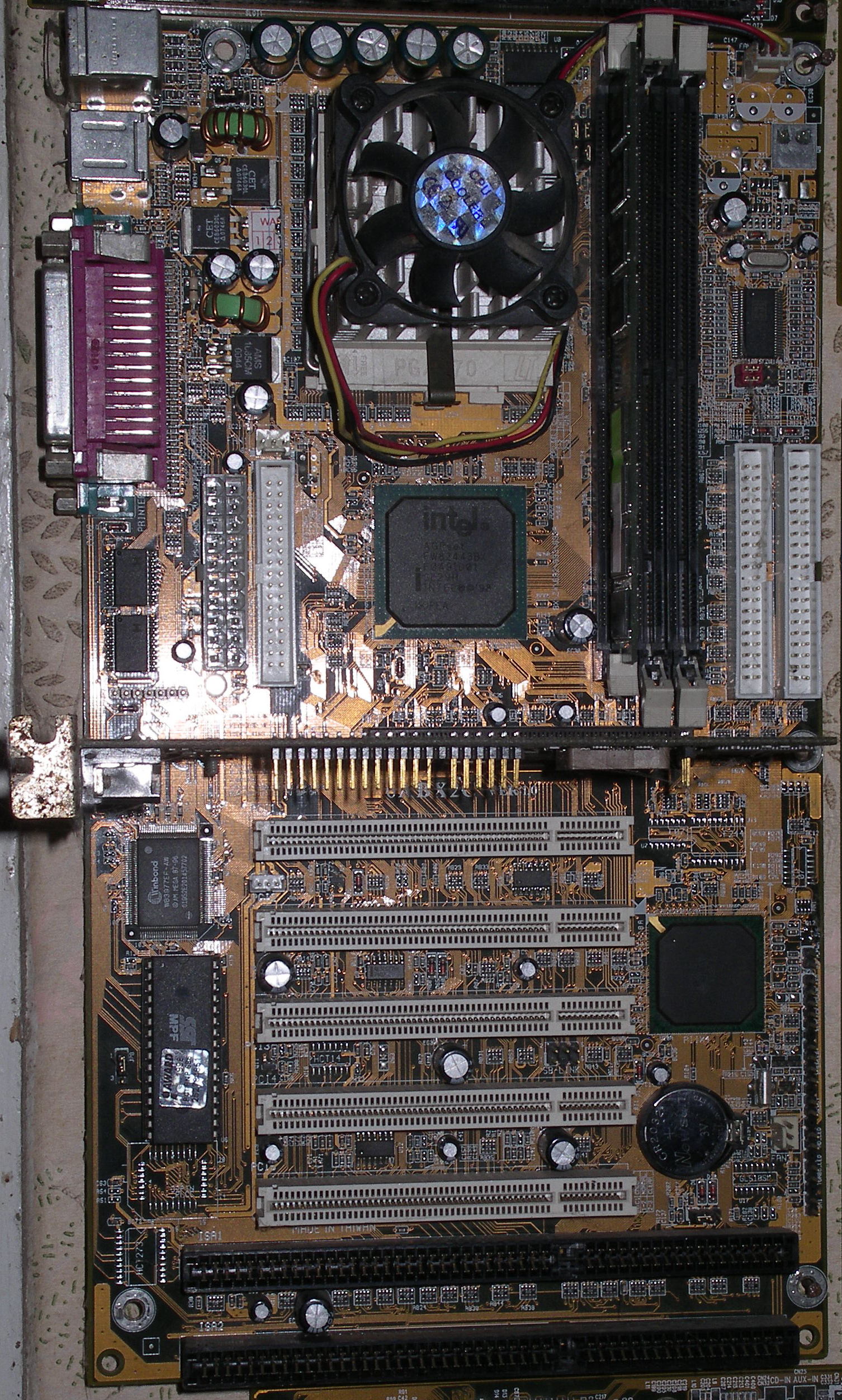

Материнская плата 6ABX2G ATX
CPU Socket PGA370
RAM 3x DIMM 168-pin
AGP
5x PCI, 2x ISA

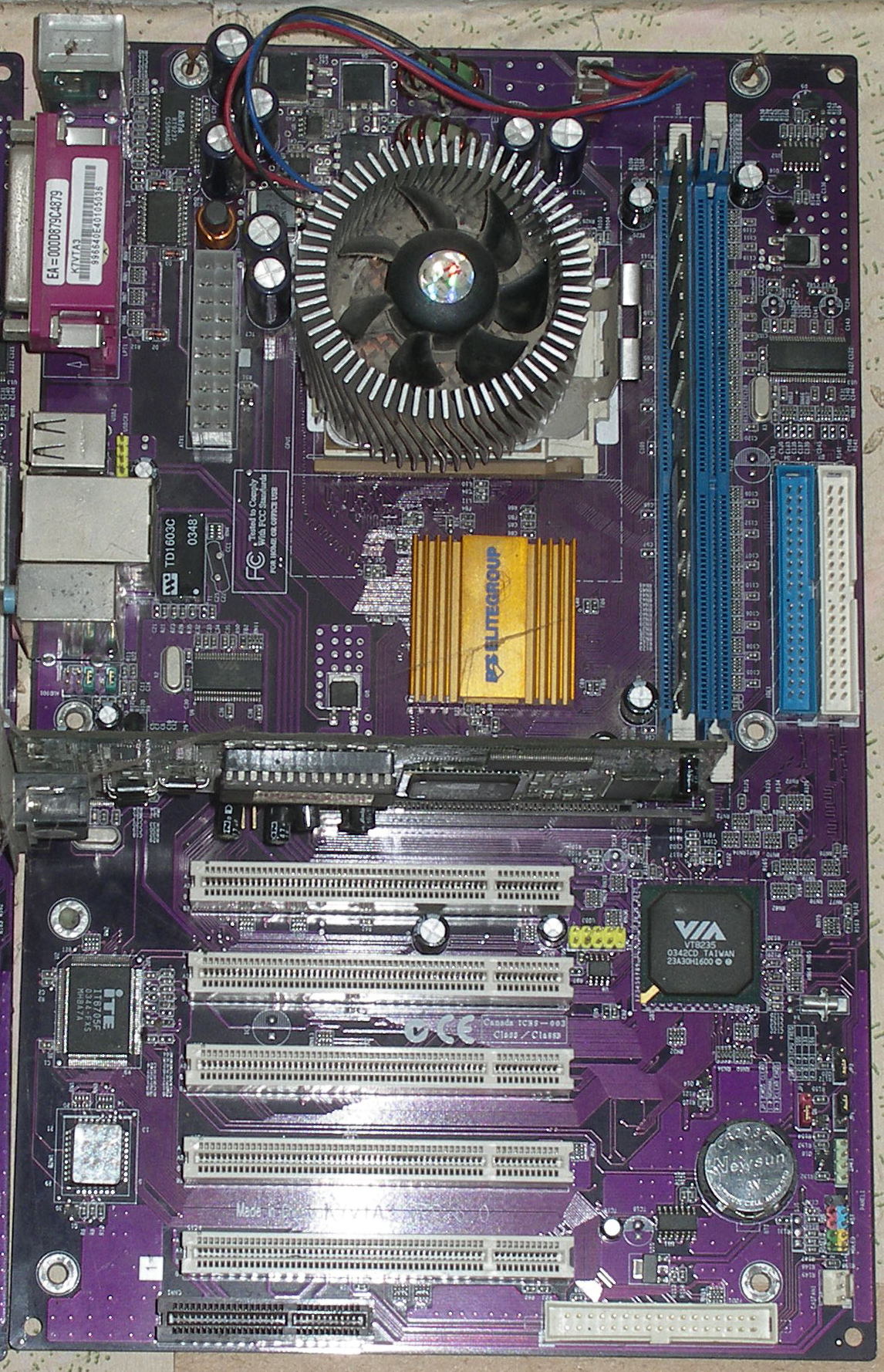

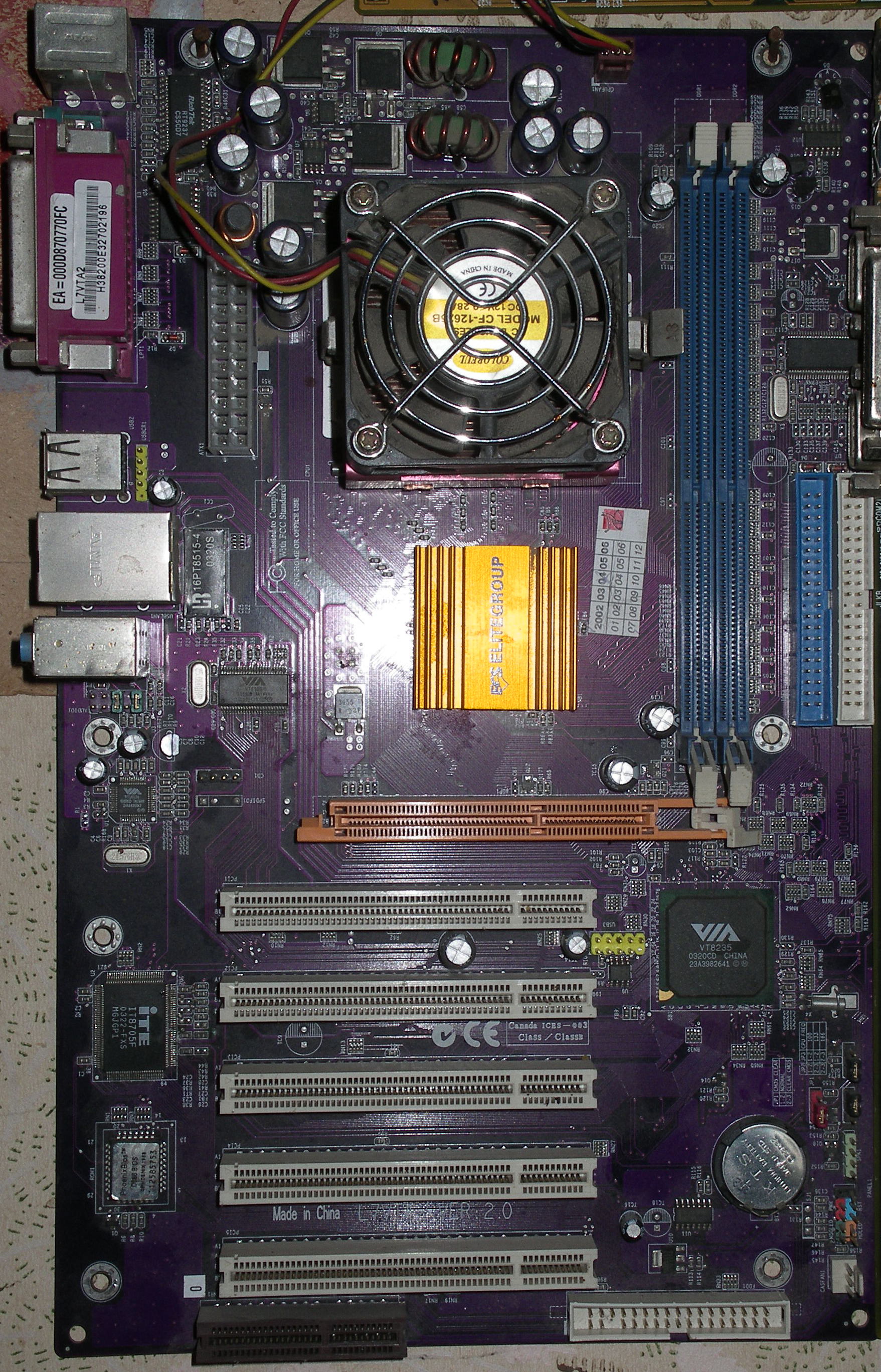

Материнская плата Elitegroup K7VTA3
CPU AMD Socket 462
чипсет VIA KT333 (NB\)
RAM 2x DIMM 184-pin DDR
AGP4x
5x PCI, 1x CNR


Материнская плата Elitegroup L7VTA2
CPU AMD Socket A 462-pin
чипсет VIA KT400 (NB\)
RAM 2x DIMM 184-pin DDR
AGP8x
5x PCI, 1x CNR

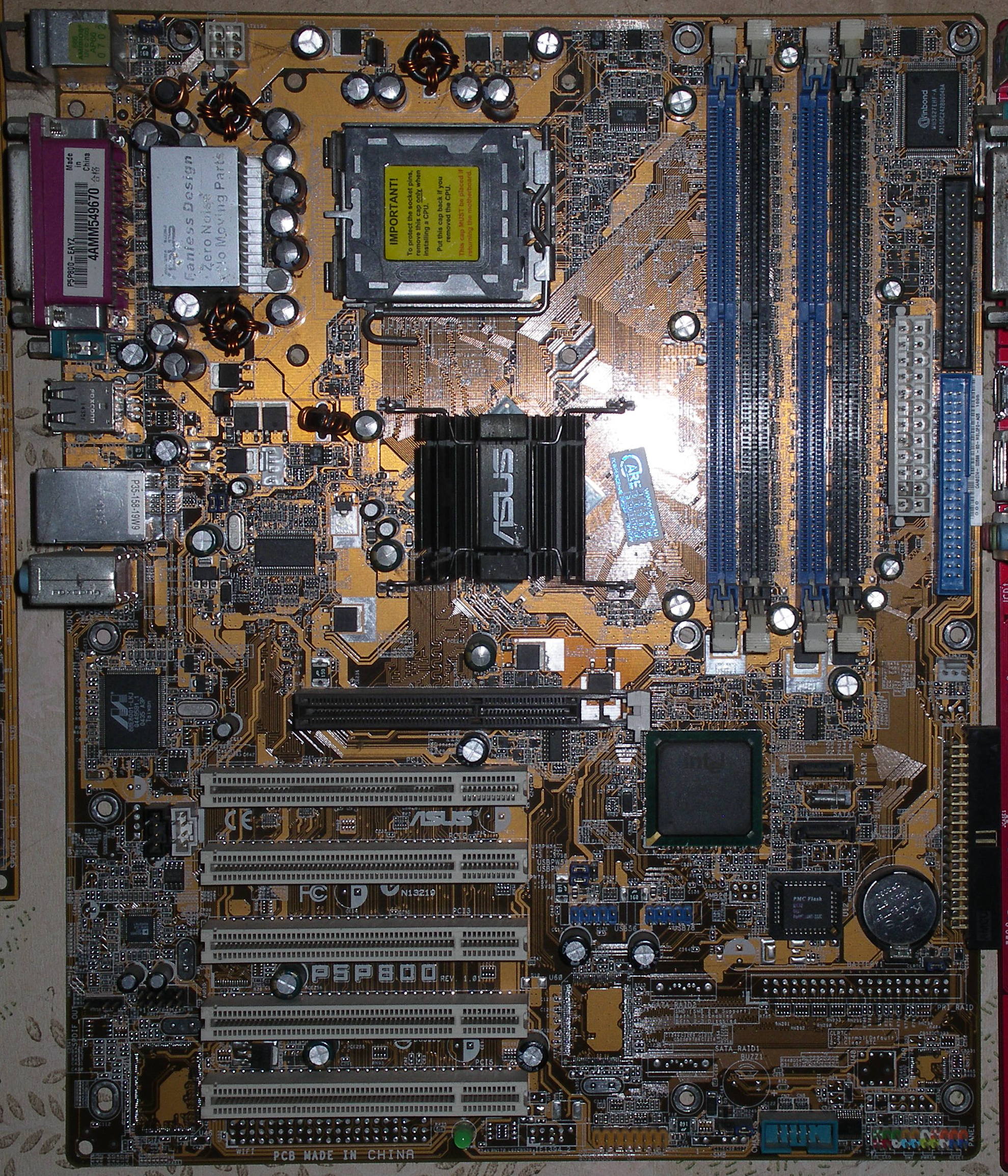

Материнская плата Asus P5P-800-EAYZ
CPU Intel Socket LGA775
чипсет Intel 865PE
RAM 4x DDR400 Dual-Channel
AGP8x
5x PCI

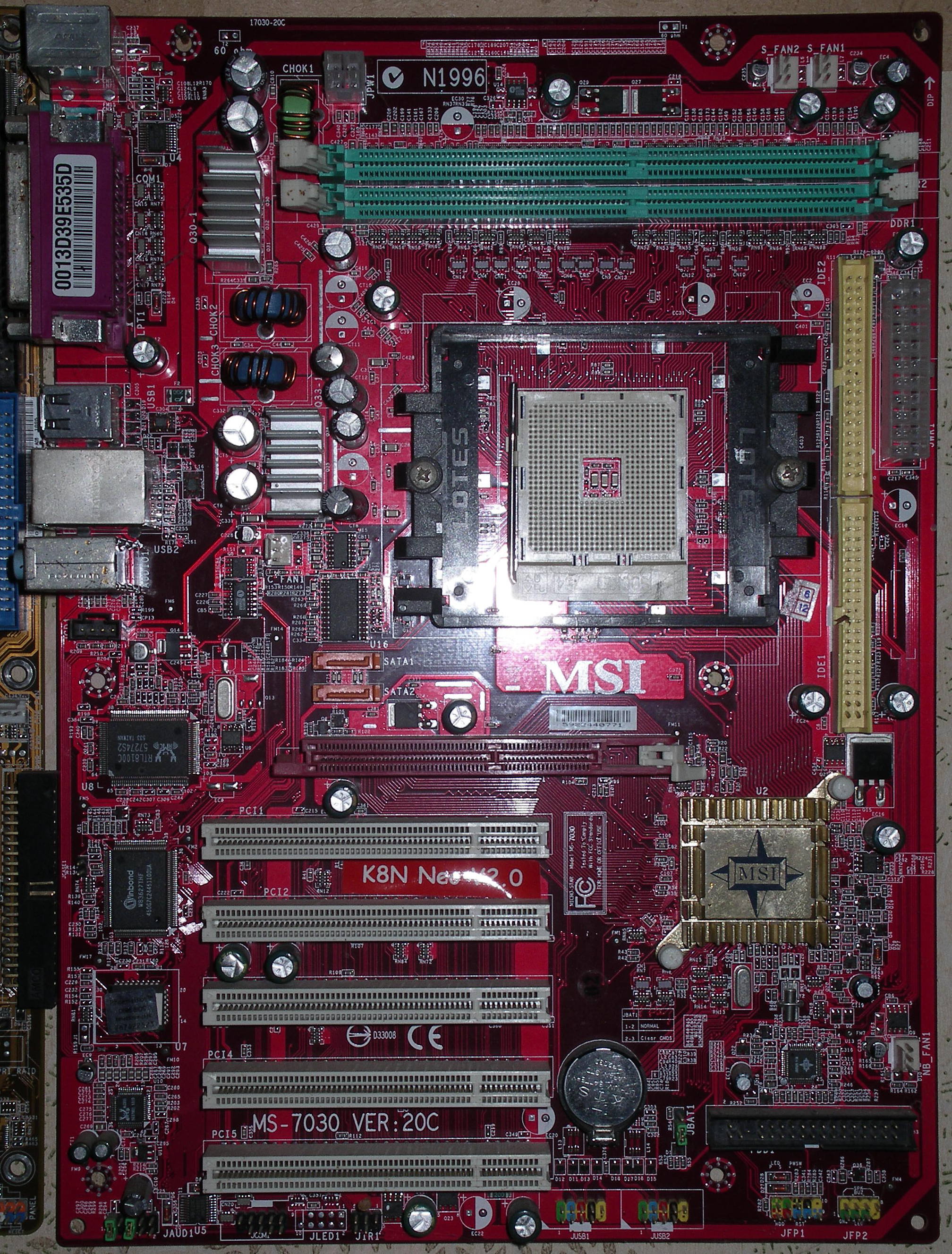

Материнская плата MSI K8N Neo-V2.0 ATX
CPU AMD Socket 754
RAM 2x DIMM 184-pin DDR400
AGP8x
5x PCI


@дядя Лёша,

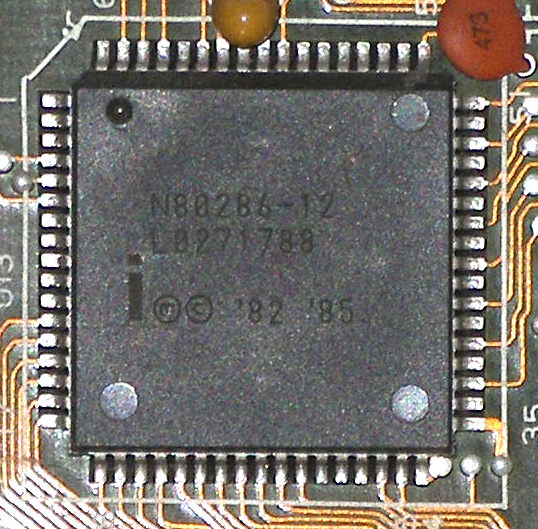

CPU Intel 80286 12 MHz


@дядя Лёша,

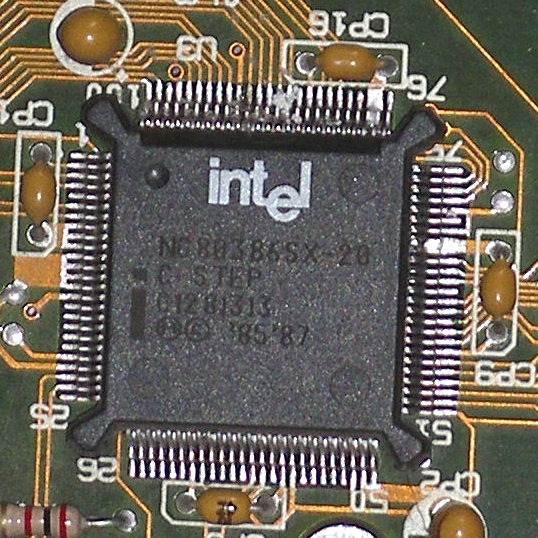

CPU Intel 80386SX 20 MHz

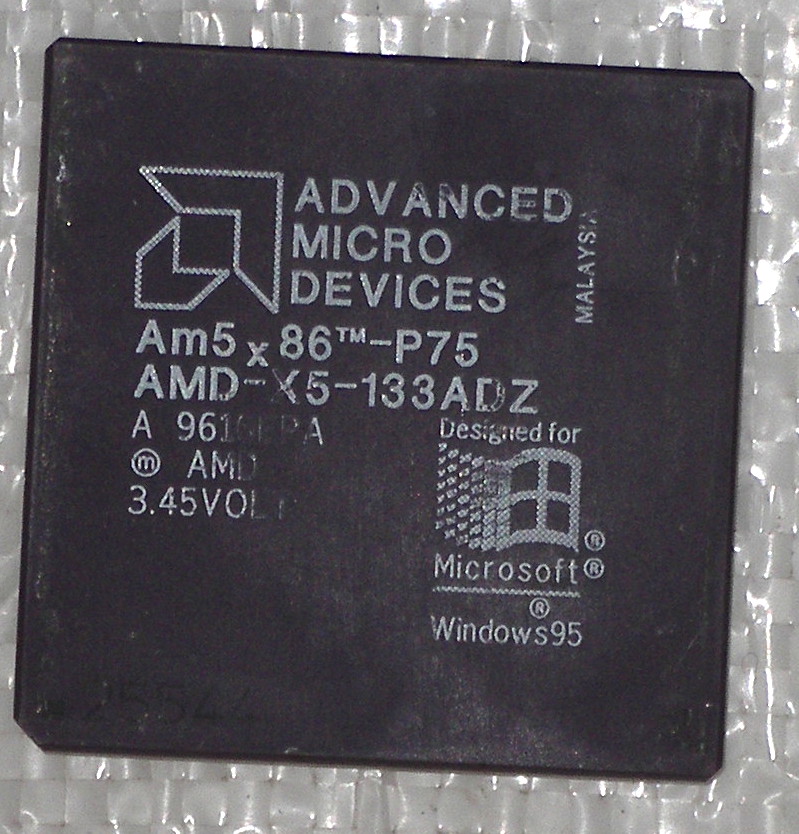

CPU AMD Am5x86-P75 Socket 3

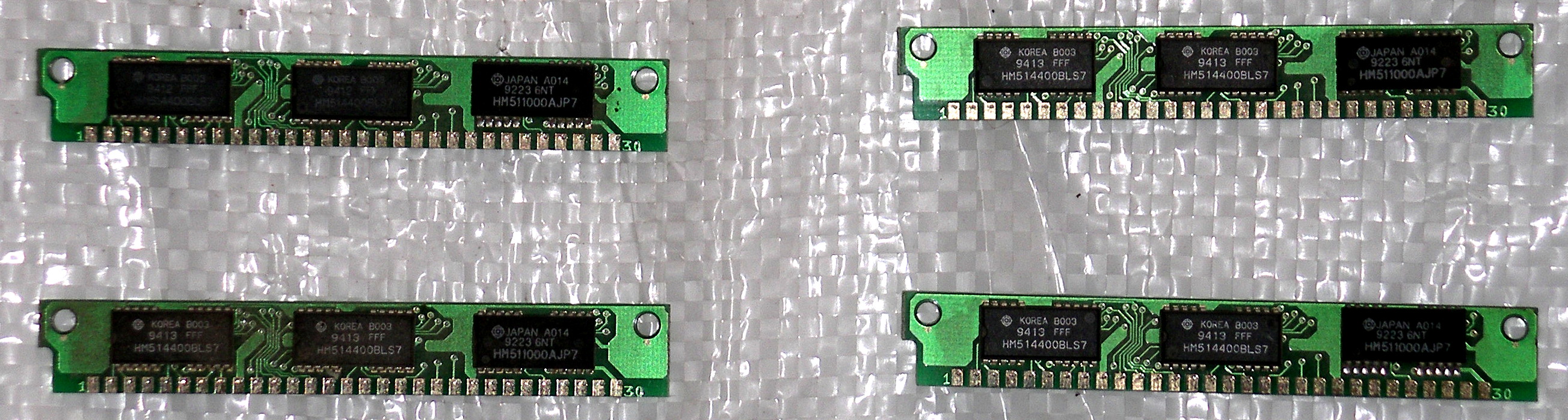

RAM SIMM 30-pin DRAM

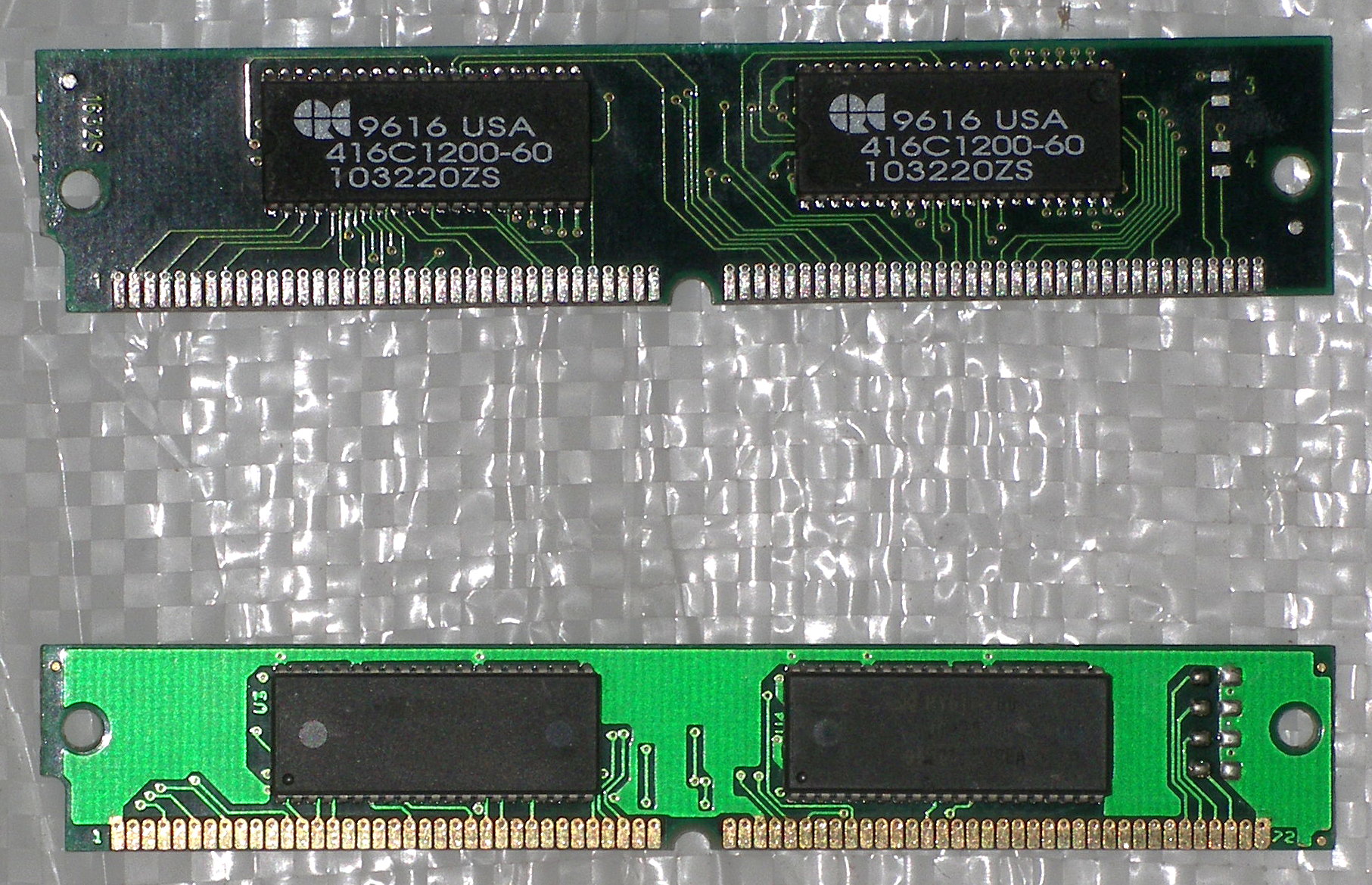

RAM SIMM 72-pin 1632S

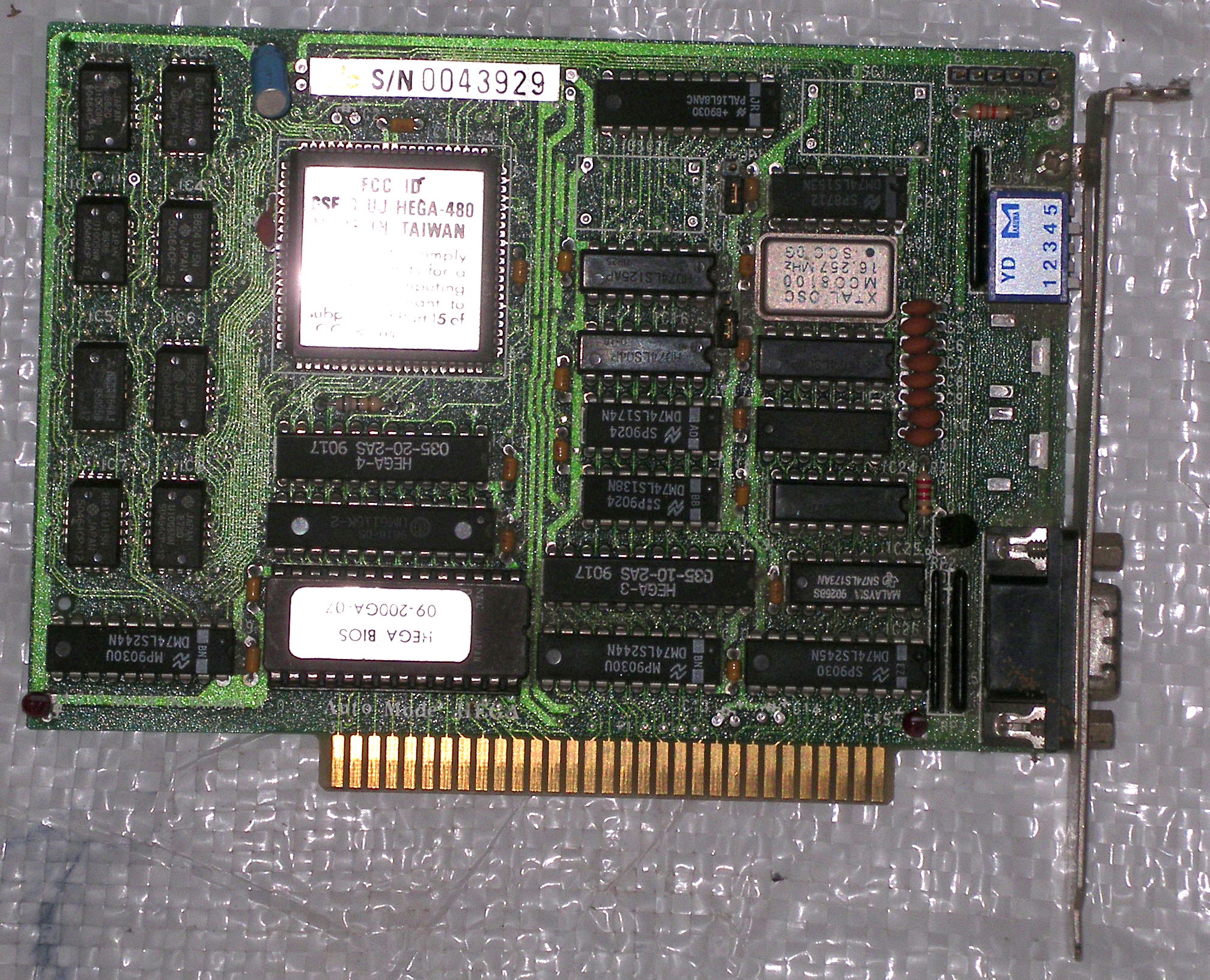

Видеокарта HEGA-480

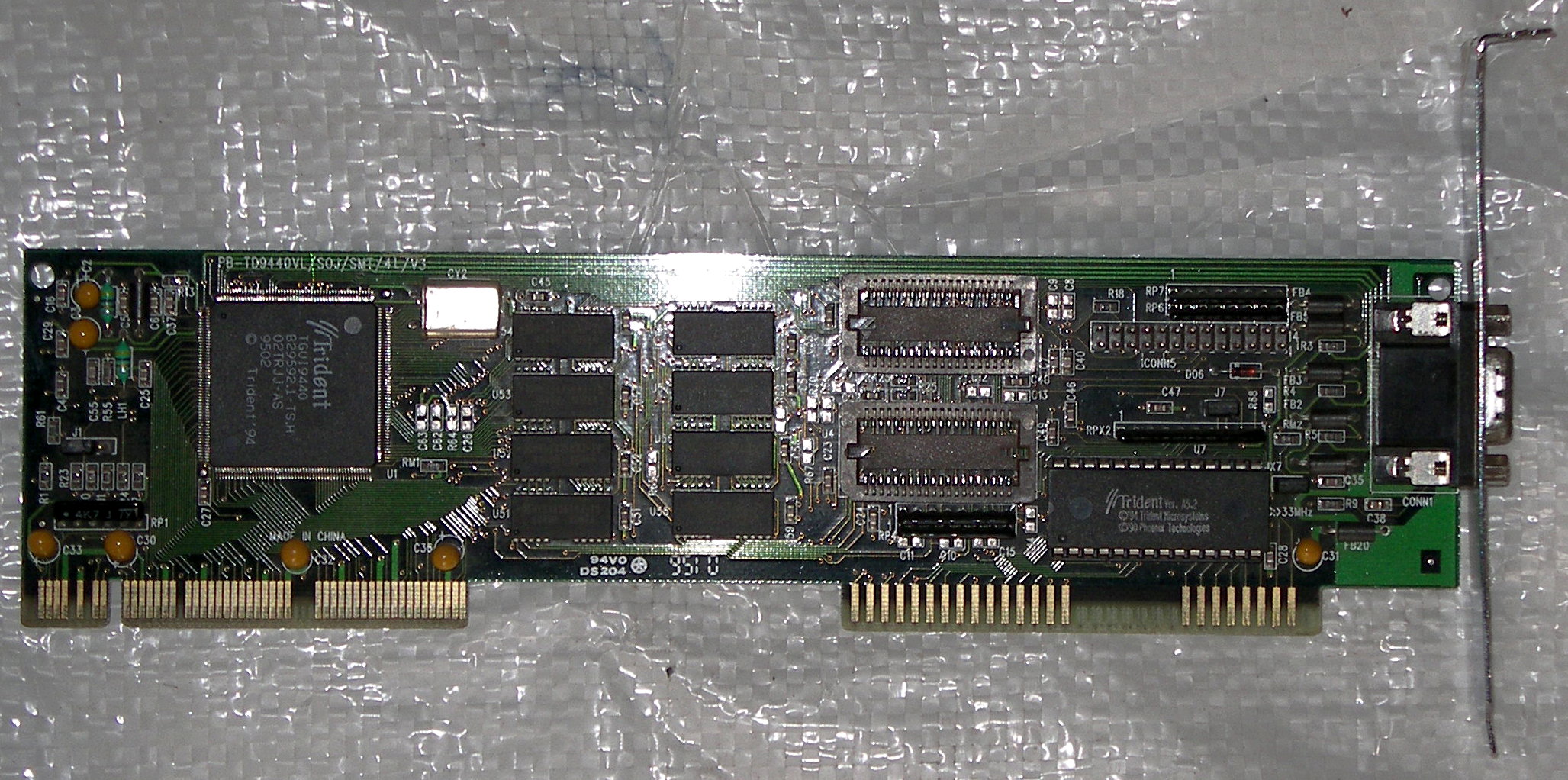

Видеокарта Trident TGUI9440VL/V3 VLB

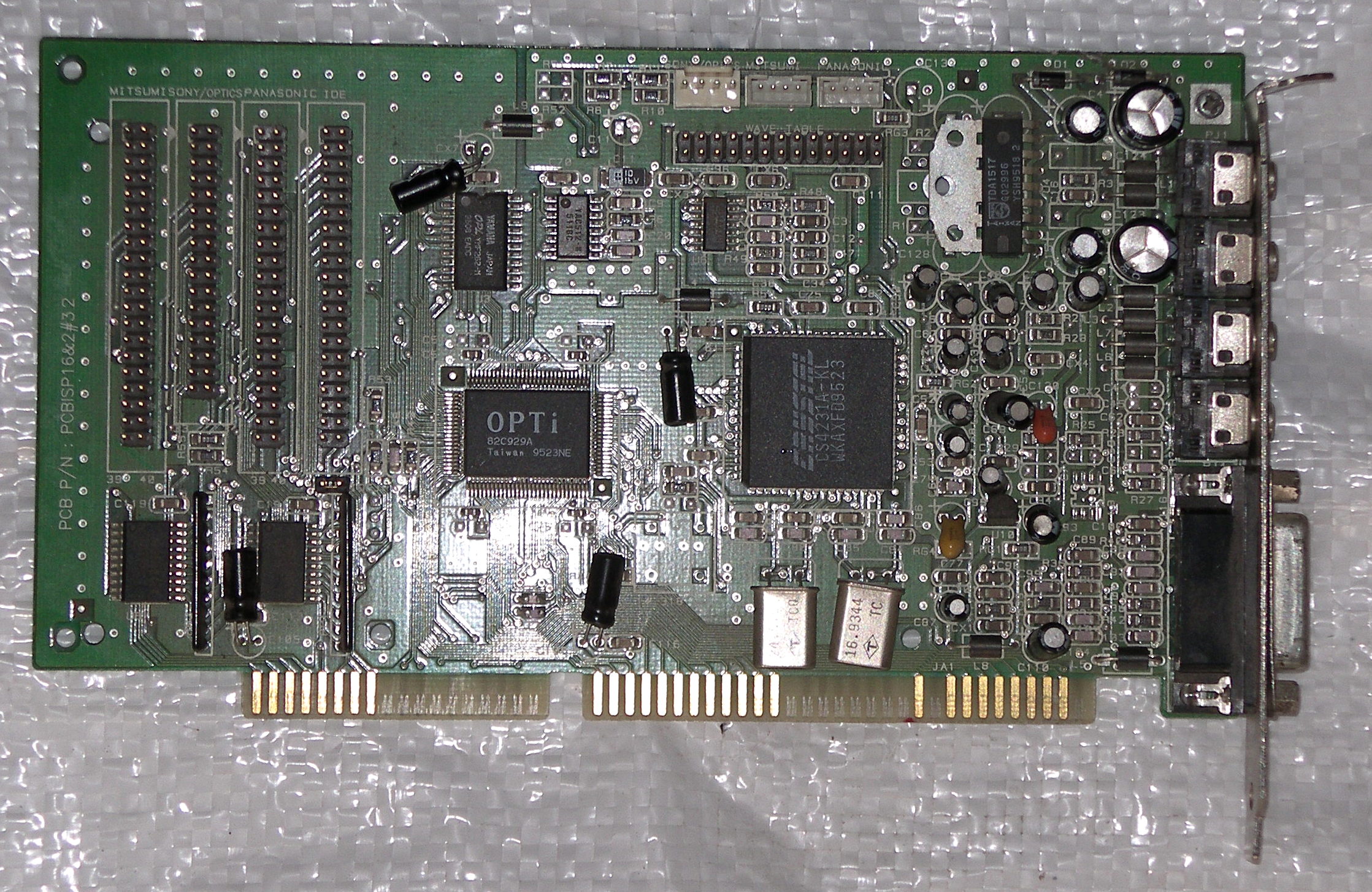

Звуковая плата Crystal CS4231A-KL ISA
чип OPTi 82C929A

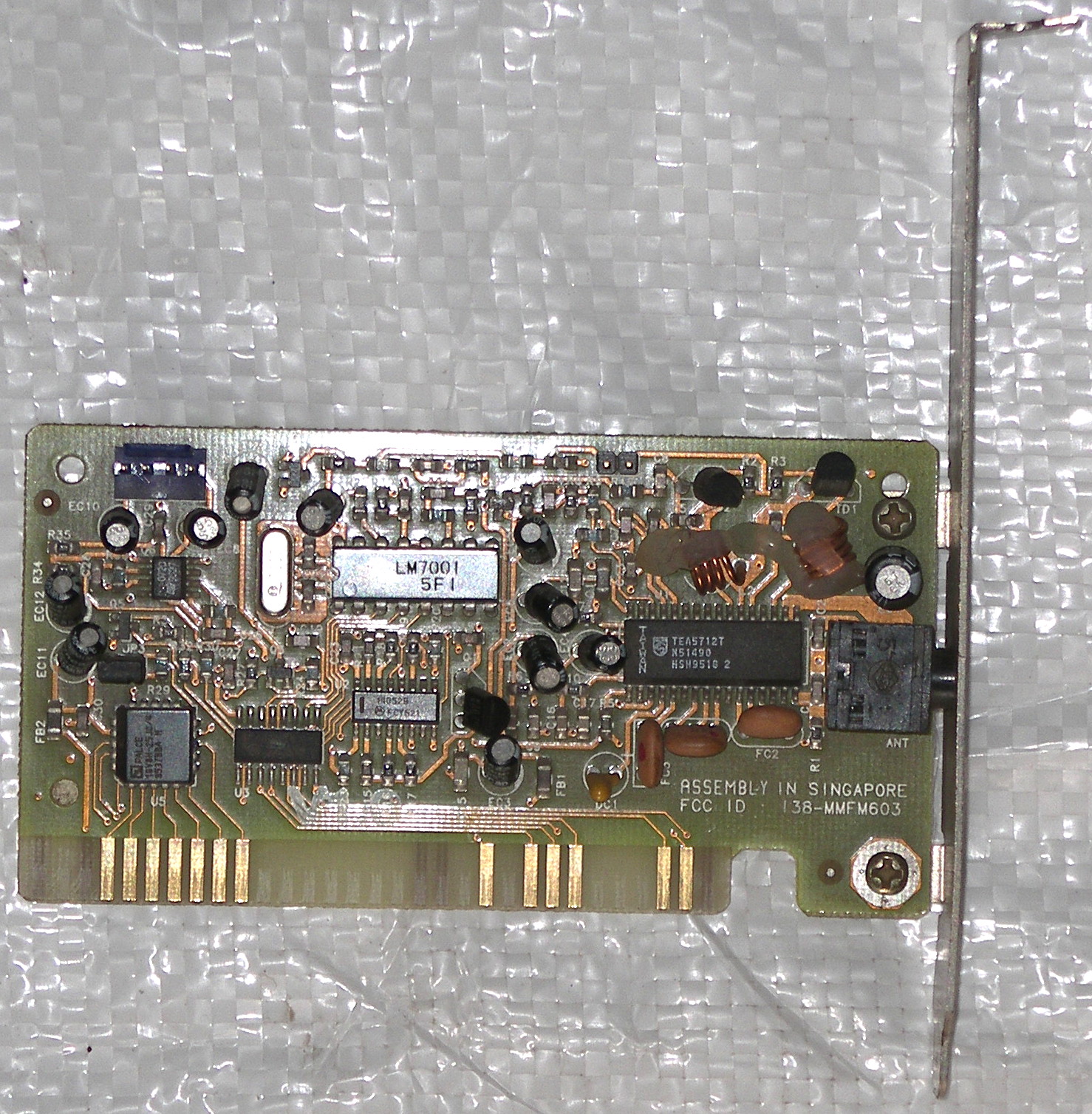

Плата-антенна I38 MMFM603
