Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Корпус от двойки, но собрана там четвёрка с довольно редкой материнкой, сочетающей и PCI и VLB.



@Колючий, а я-то думаю, куда четверка 80486DX подевалась, на которой я в Дум шпилил в 1998.



Ты к кому-то в гараж с ништяками наведался, судя по стоям грязи?
С материнок поубирай бочёнки-аккумуляторы, пока они не понаделали делов, выводы уже окисленные.



@Колючий, это не гараж, это у меня на даче коллекция. И это не все.



@ivan866, ещё показывай ! Супермикро реально хороша:

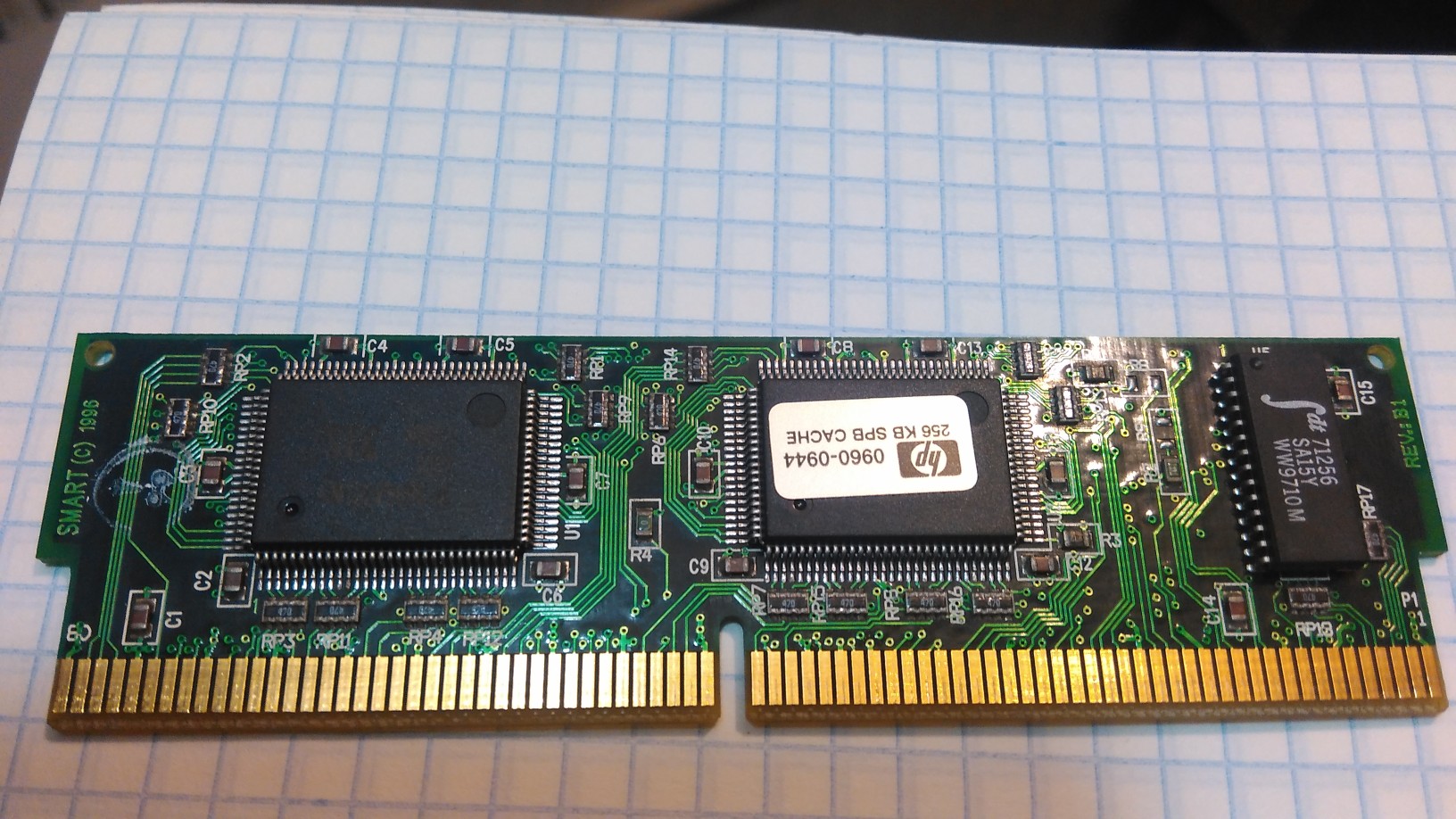

Достал тут как-то спасенный от мусорки HP Vectra VL5, стал гонять Memtest, он выдаёт рандомно ошибки. Методом исключения выявил, что виноват модуль кэш-памяти L2:


Без него (или если L2 отключить в BIOS) тесты конечно проходят.

Тут как-то писали, что без L2 медленнее, правда не помню на сколько?.. Процессор - 166 не ММХ (впрочем, это видно и по скринам).
В Memtest по табличке такая разница -

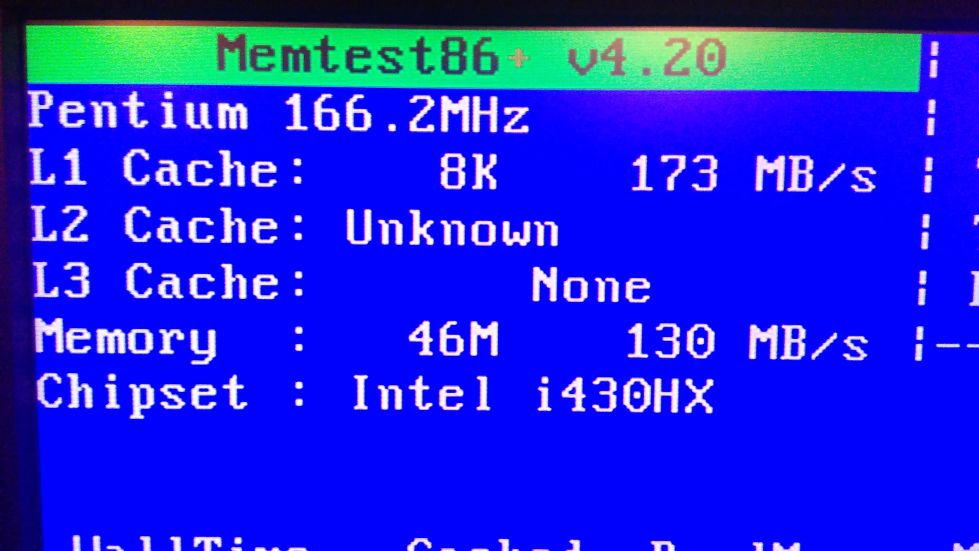

С модулем:

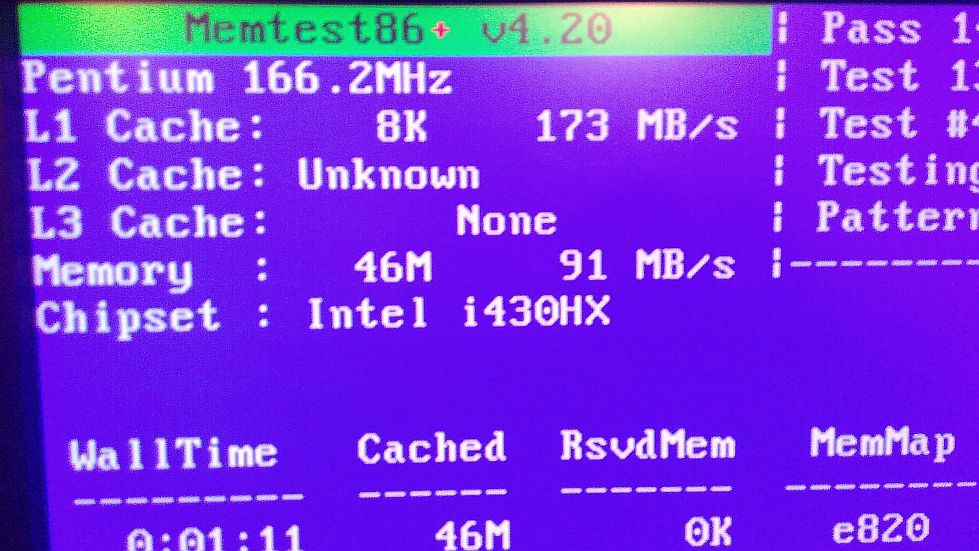

Без него:


Помогите оценить целесообразность поисков, и насколько вообще реально найти такой модуль кэш-памяти?



@Knd, на 256 Кб найти несложно. 512 Кб тоже можно встретить, но гораздо реже. Поискать стоит -- 10-15 % производительности в играх на дороге не валяются.



Может, кто-нибудь поможет с этой вещью? О цене я думаю договоримся. А то в наших захолустьях такое уж точно не найти
Я понимаю, возможно это не тема для подобных просьб, но куда ещё обратиться?.. Если что - прошу в ЛС.



Offtop

@Knd, барахолка в соседнем разделе. А так, у меня таких модулей уже нету: последний вместе с материнкой за очень символическую сумму продал в прошлом году.



У меня всего 1 такой модуль... Но недавно попадался недорого у нас в объявлениях, если найду - скину.



@Knd, Offtop

бесконечно ссориться желания у меня нет.

Собственно, хотел сказать, что есть смысл стеркой пройтись по контактам, возможно, дело в этом.



Да уже, даже разные стёрки пробовал На модуле окислов и видимых повреждений нет. Может статика, кто его знает..



Это что, процессорный кэш который работает через расширенный вариант ISA интерфейса?



@ivan866, Cache on a stick - Wikipedia

--- добавлено 20 мар 2018, предыдущее сообщение размещено: 20 мар 2018 ---

@Knd, могла, наверное, и TAG-микросхема сдохнуть, а не сам модуль.



@Knd, понятно. У меня была и такая ситуация, что 486-я плата не стартовала вообще, заработала после промывки и просушки.. но это, конечно, крайний вариант.



Для меня это едино)

Материнка вроде как видит и использует модуль, и в BIOS отображает, следовательно, не совсем дохлый а просто глючный где-то.

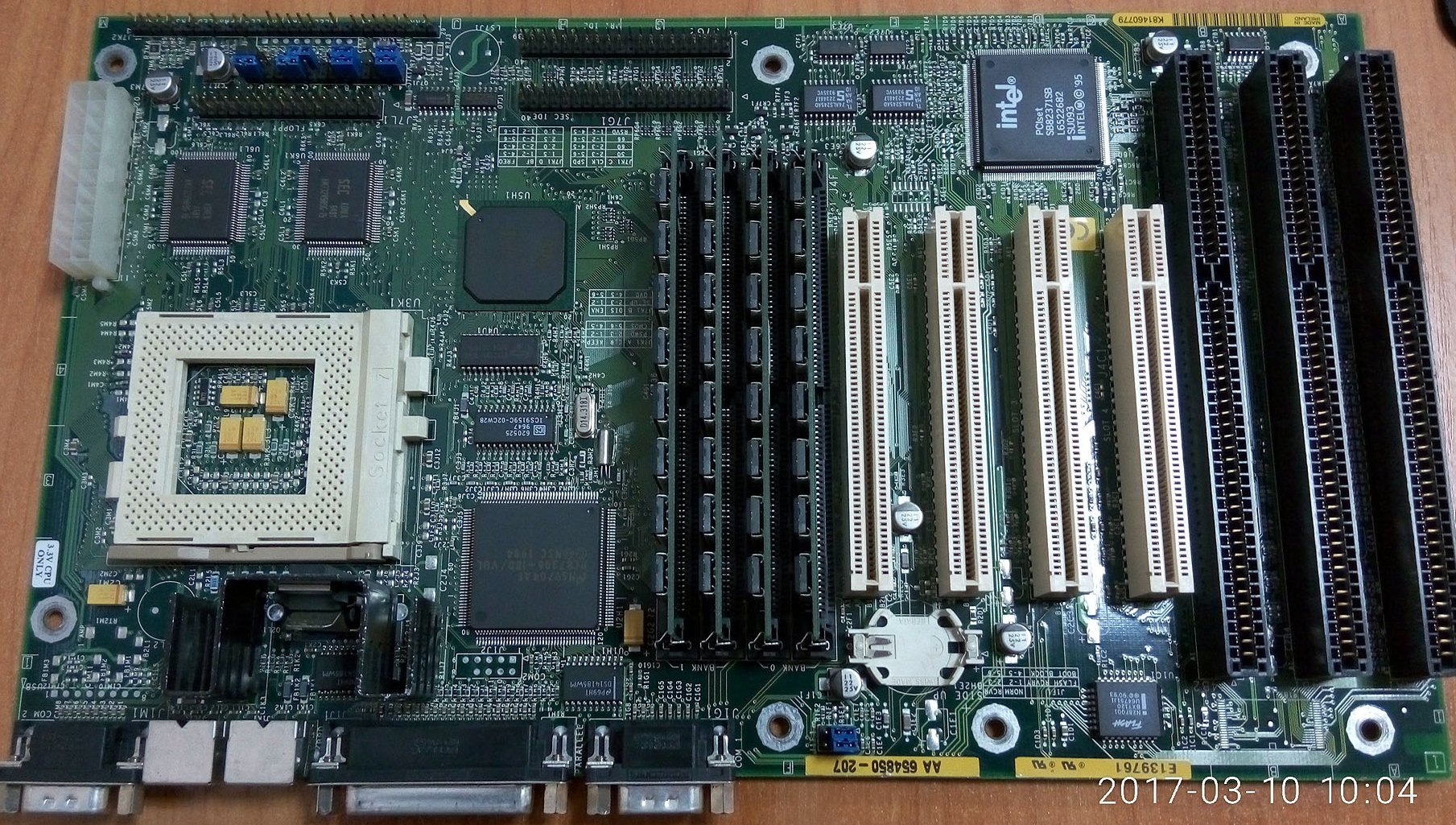

Раздобыл такое чудо-юдо - Intel AA654850-207 - мать "интересна" тем, что, как утверждает лейбл, поддерживает только процессоры с 3.3V))) Из плюсов - формфактор и регулировка шины - 50-60-66



@Suchender, напряжение регулируется блоком синих перемычек возле FDD-порта. А реально интересна эта мать тем, что по комбинации клавиш Ctrl+Alt+- переключается на скорость 23 МГц 286-го.



@TheMadLynx, спасибо за инфу! А можно попросить источник?
