Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



@Suchender, http://www.bcmcom.com/tech/sq598/28180602.pdf



Прошу прощения за оффтоп, но в связи с упомянутой материнкой, если кому надо:
Offtop

Древняя материнская плата Intel AA 654850 ATX Socket 7 в коллекцию



Я так понял, что сюда можно и фотки ноутов кидать.

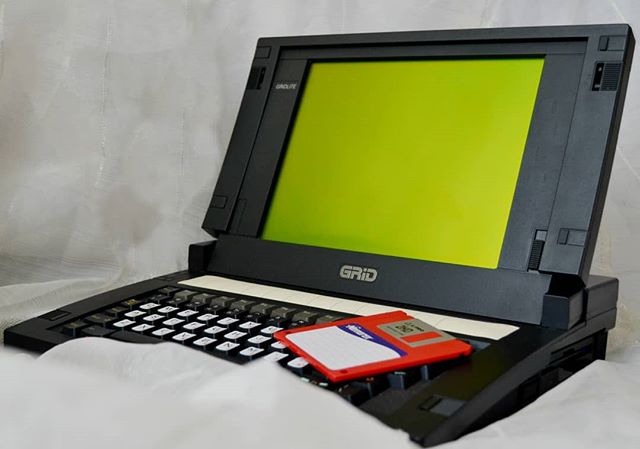

Поэтому, вот фотка моего ноутбука фирмы GRiD. Модель называется gridlite 1032.

В серии с 1986 года. Процессор 80С86. Оперативной памяти от 128 Кб до 1 Мб. Дисковод на 720 Кб. Жесткий диск отсутствует.



@T-34-85-60, огонь, "Матрица" просто. Почему вид такой чистый? Ты его реставрировал?
Старее я лично видел только "Правец" - были на уроках информатики в 1-м классе, и огромный советский калькулятор (размером с кассовый аппарат), работающий от сети 220 V - на уроках труда показывали. Ну и пару печатных машинок видел.



Если честно, я ничего с ним не делал в плане косметики. Мне он достался именно в таком виде. Последние лет 10-15 он пролежал в гараже у знакомого моего друга. А т.к. мой друг знает, что я интересуюсь ретро-техникой, мне предложили его купить за символическую плату.

--- добавлено 4 апр 2018, предыдущее сообщение размещено: 4 апр 2018 ---

А по поводу матрицы, бгг. Эта мысль мне тоже пришла в голову. Надеюсь, что я не нарушу никаких правил, но сняли с товарищем вот такое видео с этим ноутбуком.



@T-34-85-60, видео хорошее, стильное, но как то неправильно называть вполне живые девайсы "некро". Получается, что немалая часть олдгеймеров пользующих старое железо внезапно "некрофилы".

А машинка для 1987 более чем шикарная !



Тут, наверное стоит аргументировать по пунктам. Во-первых, у меня было желание снять серию видосиков, посвящённую старым девайсам. И нужно было дать этим видосикам название. Некродевайсы мне понравилось. Во-вторых, я бы скорее сказал, что не некрофилия. а некромантия. Всё ж таки, когда оживляешь какой-то старый ноут, который годами считался дохлым, есть в этом что-то от навыков Видомины из третьих героев. А в третьих, не вижу в технонекрофилии ничего плохого.



Некроманты же.



@T-34-85-60, продукт действий некроманта - нежить. А здесь все же оживление до состояния "как новенькое". Разница есть, имхо.



К сожалению, далеко не всё получается воскресить. Иногда приходится городить кадавров и двух или трёх девайсов. И внешний вид очень сильно может быть разным. Поэтому, этот грид скорее исключение, чем правило.

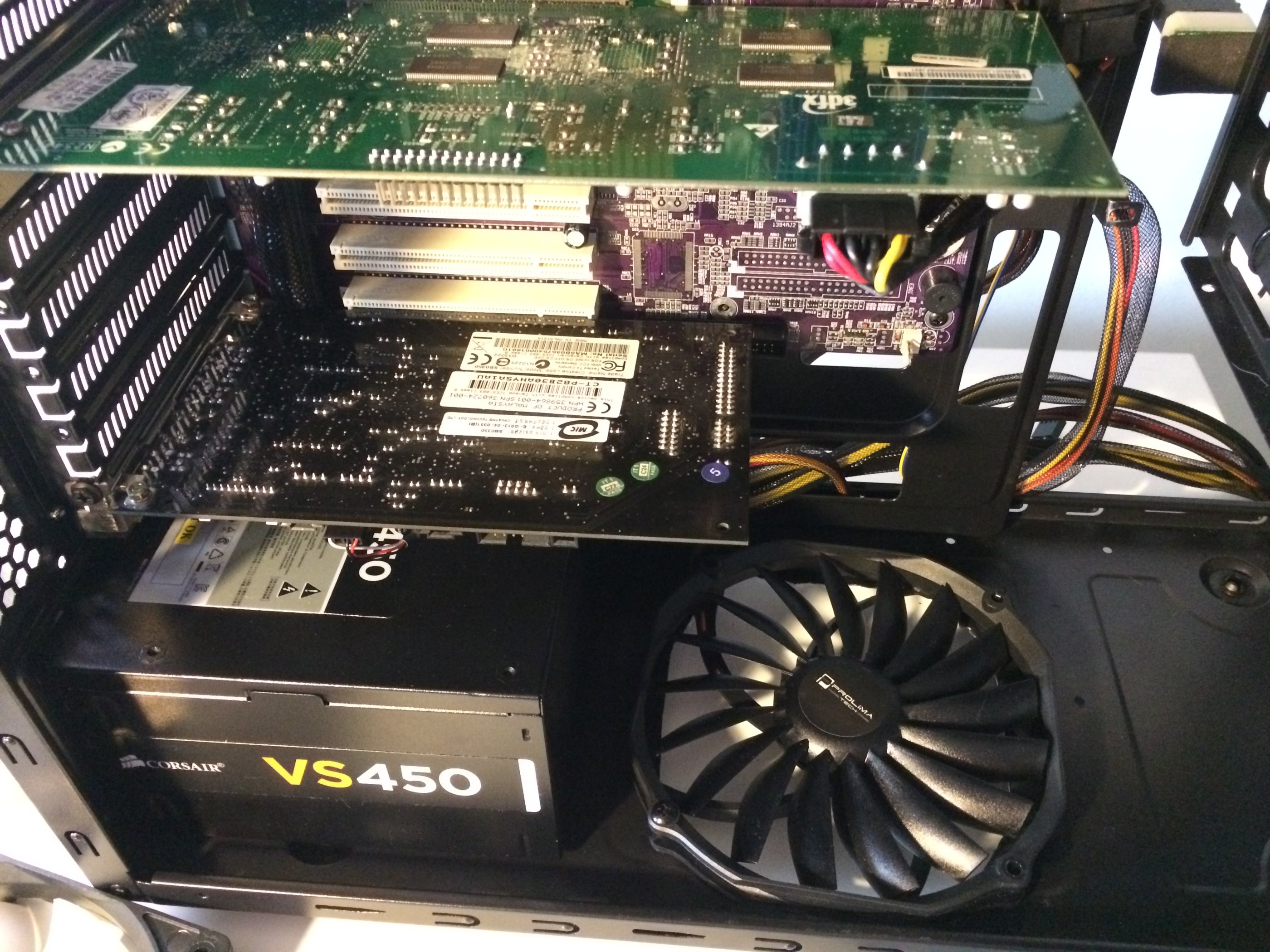

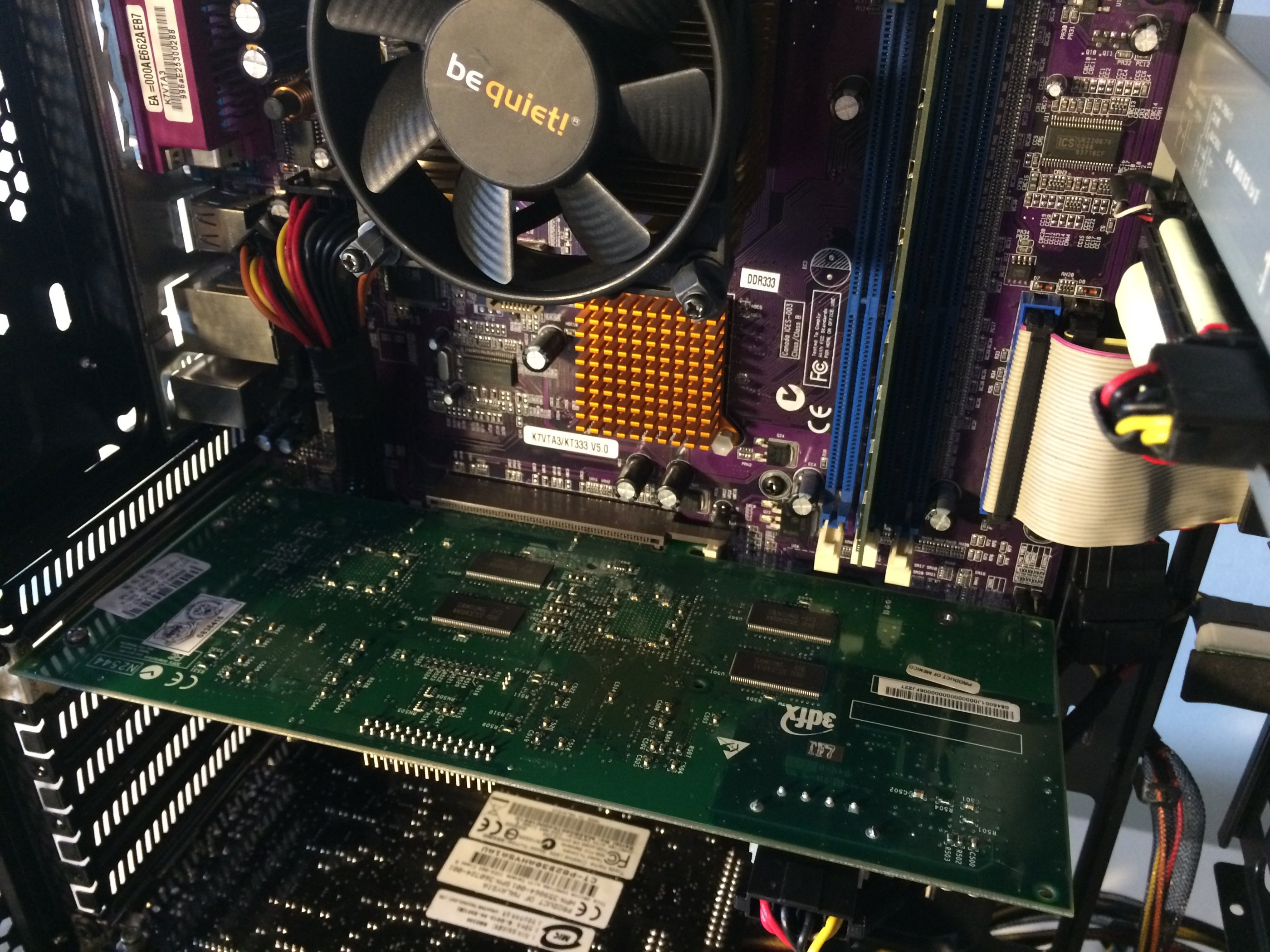

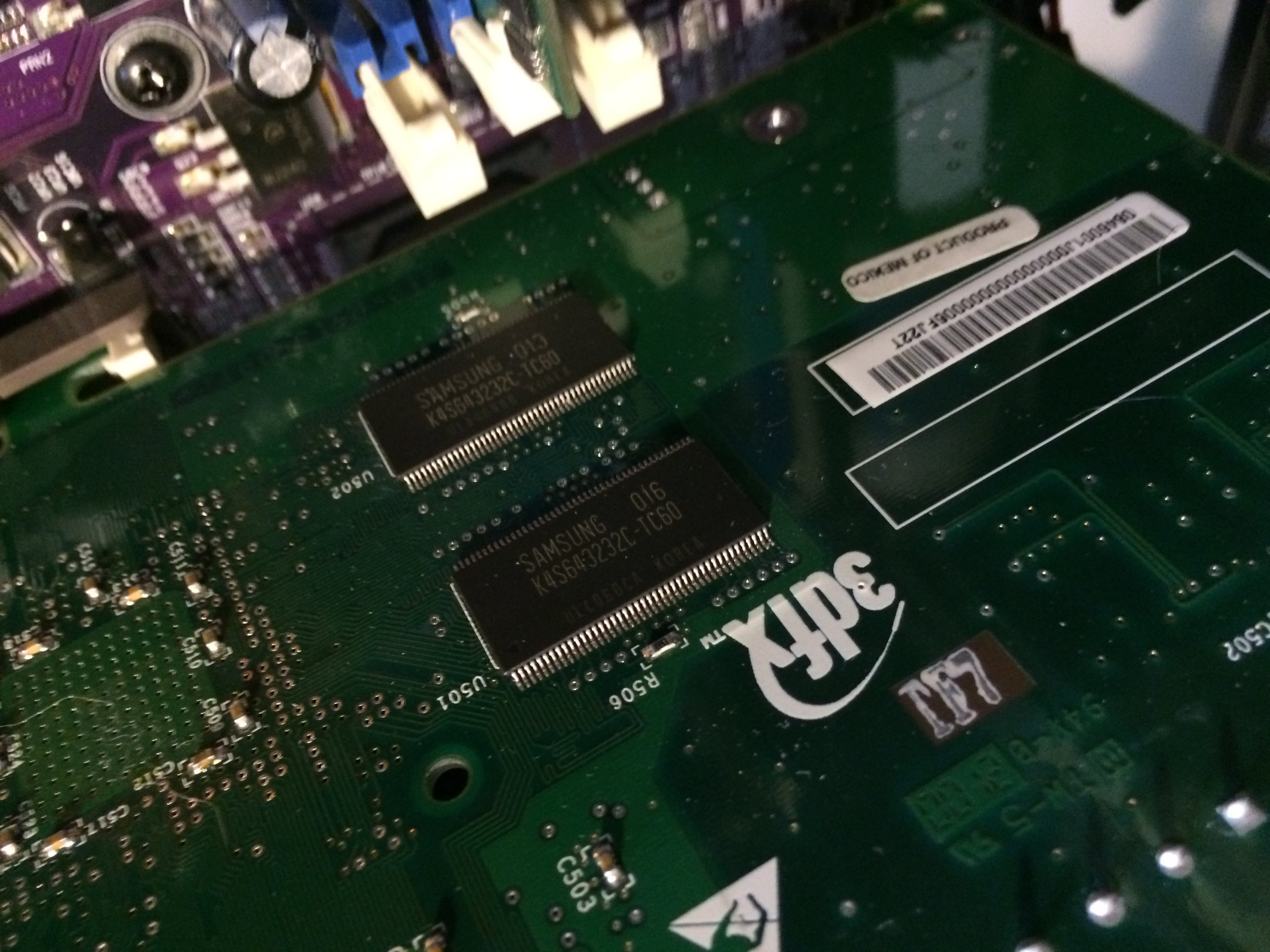

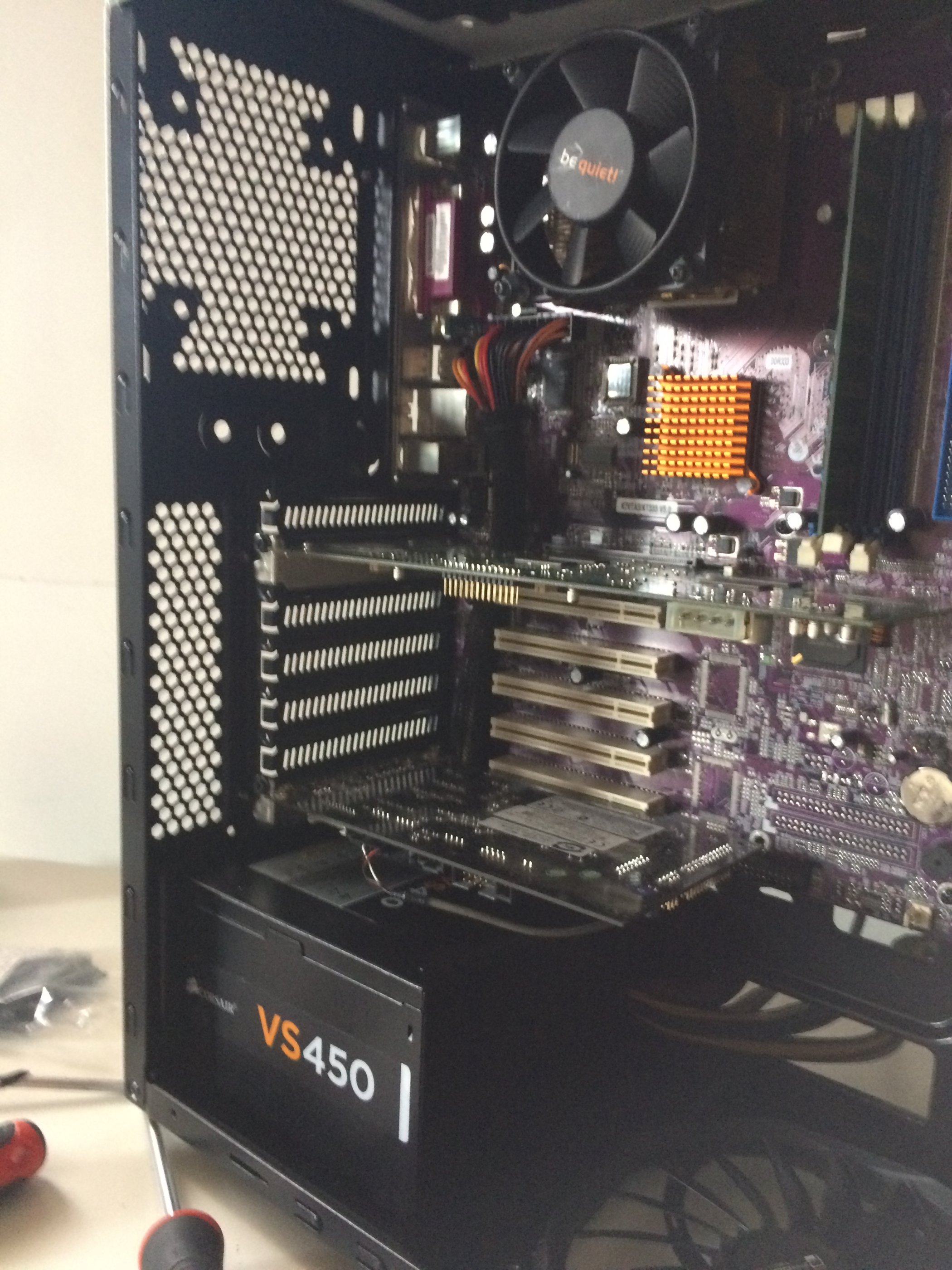

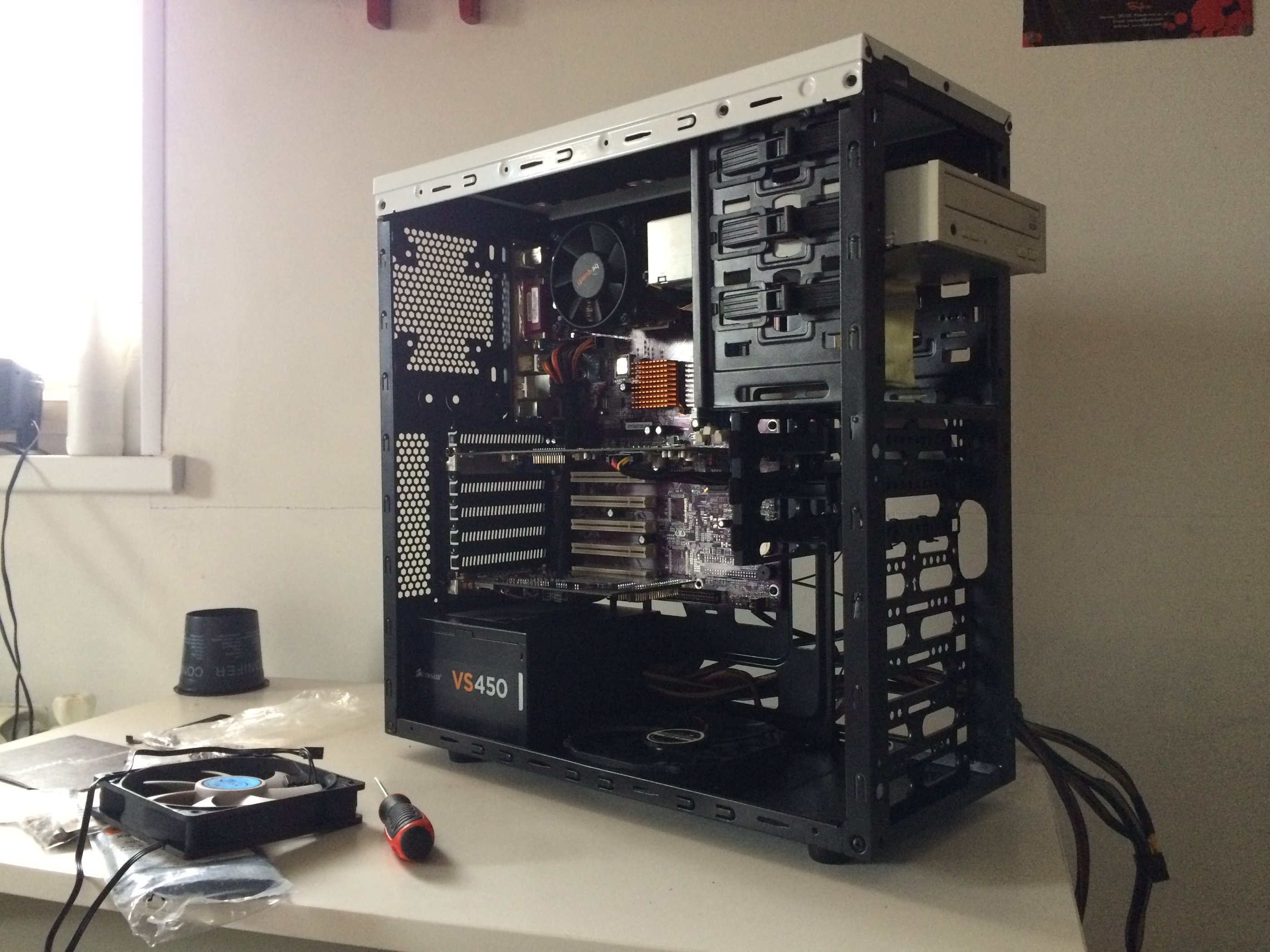

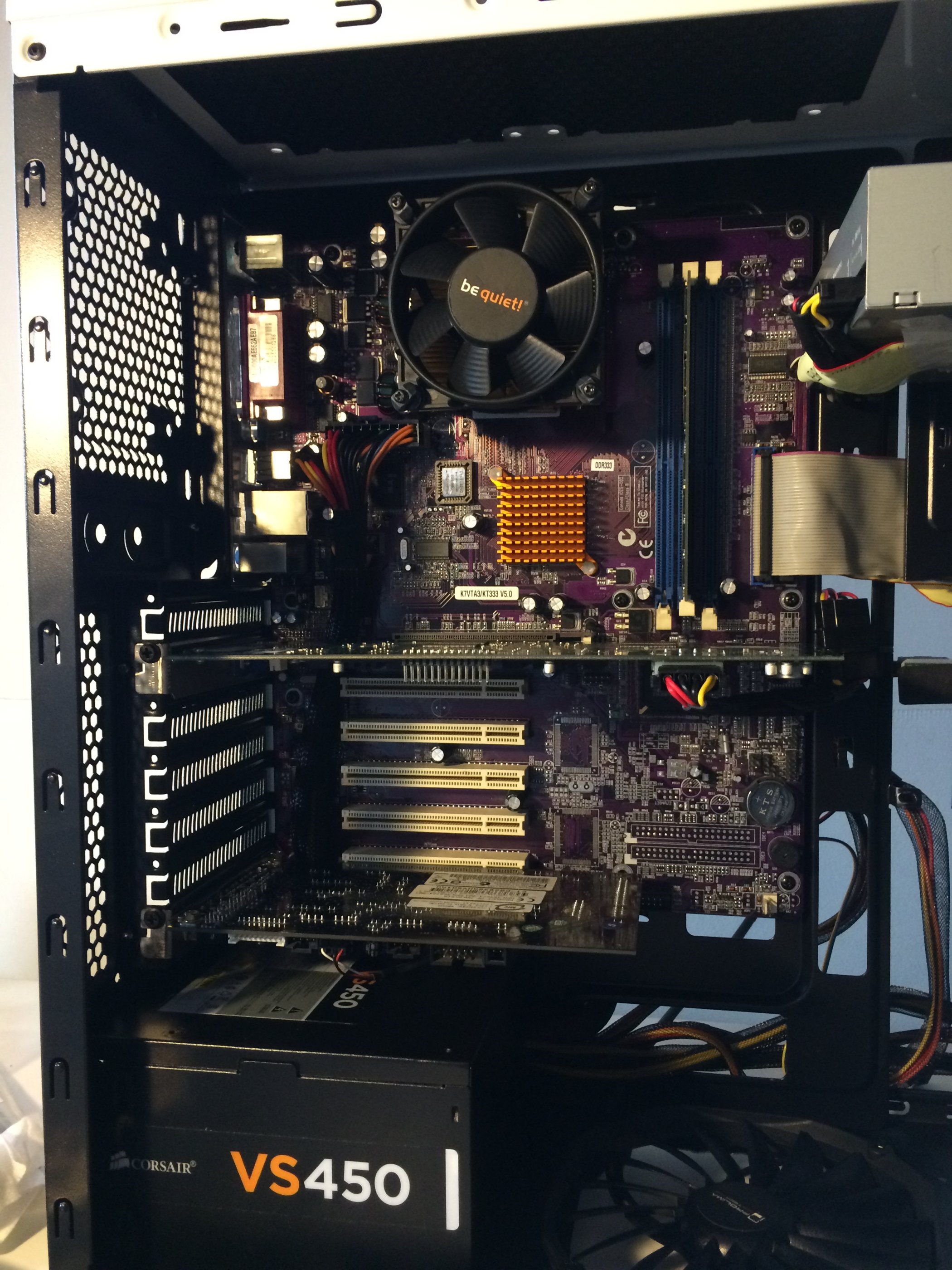

Строю новый ретро-комп на Voodoo 5.

Мать socket a, процессор athlon xp 2400. Кулер glacialtech silentbreeze, но вентилятор новый от be quiet.

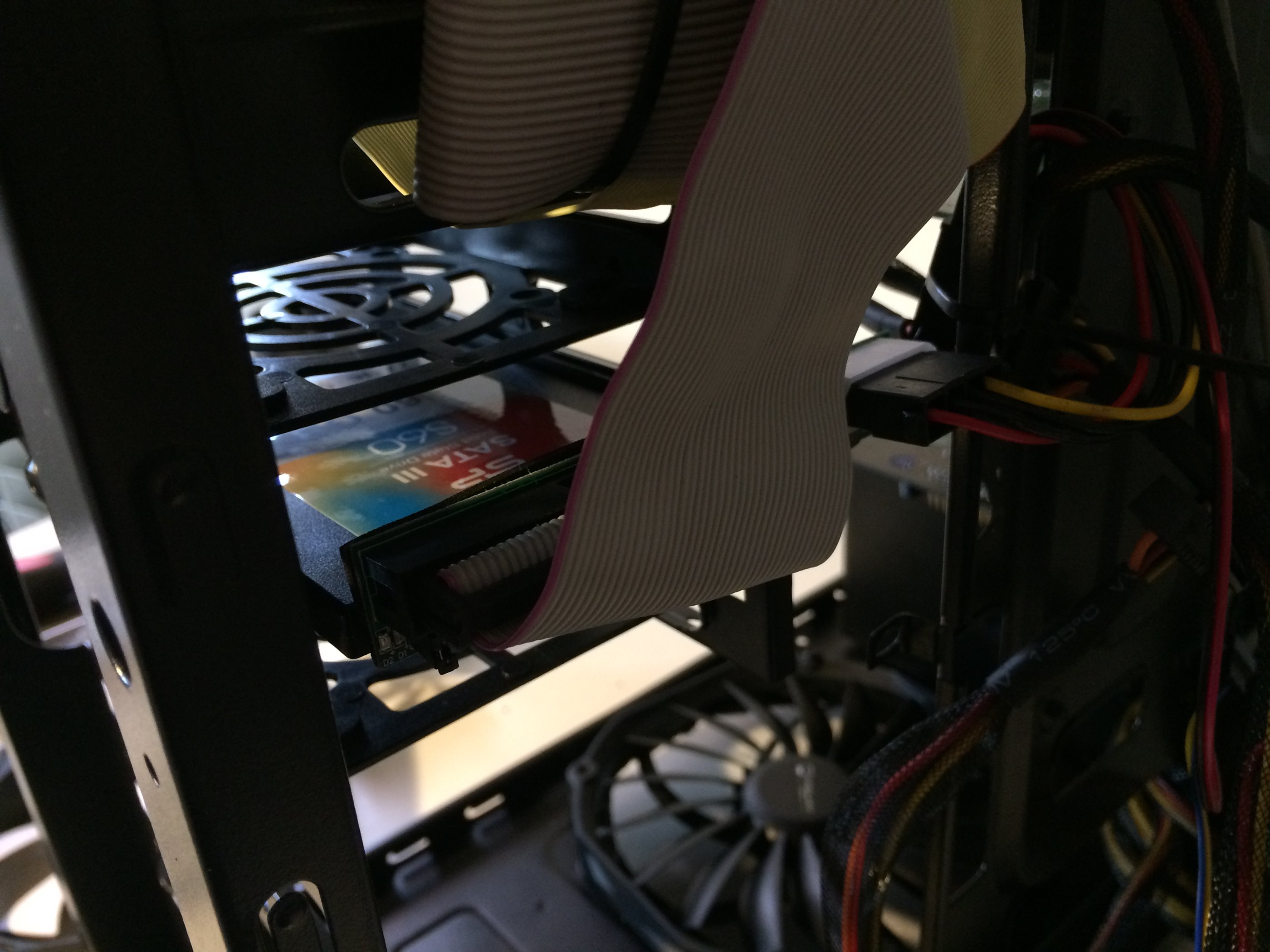

Работать будет с windows 98 на ssd через китайский ide-sata адаптер. Нижний вентилятор перевернул потом на вдув, не сразу понял, что наоборот поставил. Корпус deepcool tesseract с кучей доработок электролобзиком.

Еще много деталей в пути, кастомное охлаждение для видюхи будет, все work in progress.



@Deflektor, будет православная белая морда?)))



А я до сих пор ссу отрывать радиаторы со своих Voodoo4 и 5.



Предчуствую некоторые страдания, но забегать вперед не буду -- вдруг все обойдется?

Рекомендую метод с предварительной заморозкой в морозилке -- с характерным чпоком при весьма разумном усилии пальцев рук снимется (я проверял на Quadro4 900 XGL).



@TheMadLynx, да, мне об этом уже раз ...ллион говорили. Всё равно ссу



@LANRUS, тут такое дело про заморозку:
припой содержит олово
Оловянная чума.



@Bato-San, последний пост прямо как в соответствующих сюжетах с РенТВ. Припою типа ПОС 60 оловянная чума и мороз не страшны.



Ух ты, давненько тут не появлялся. Ну да ладно, много интересных железок накопал за последнее время.

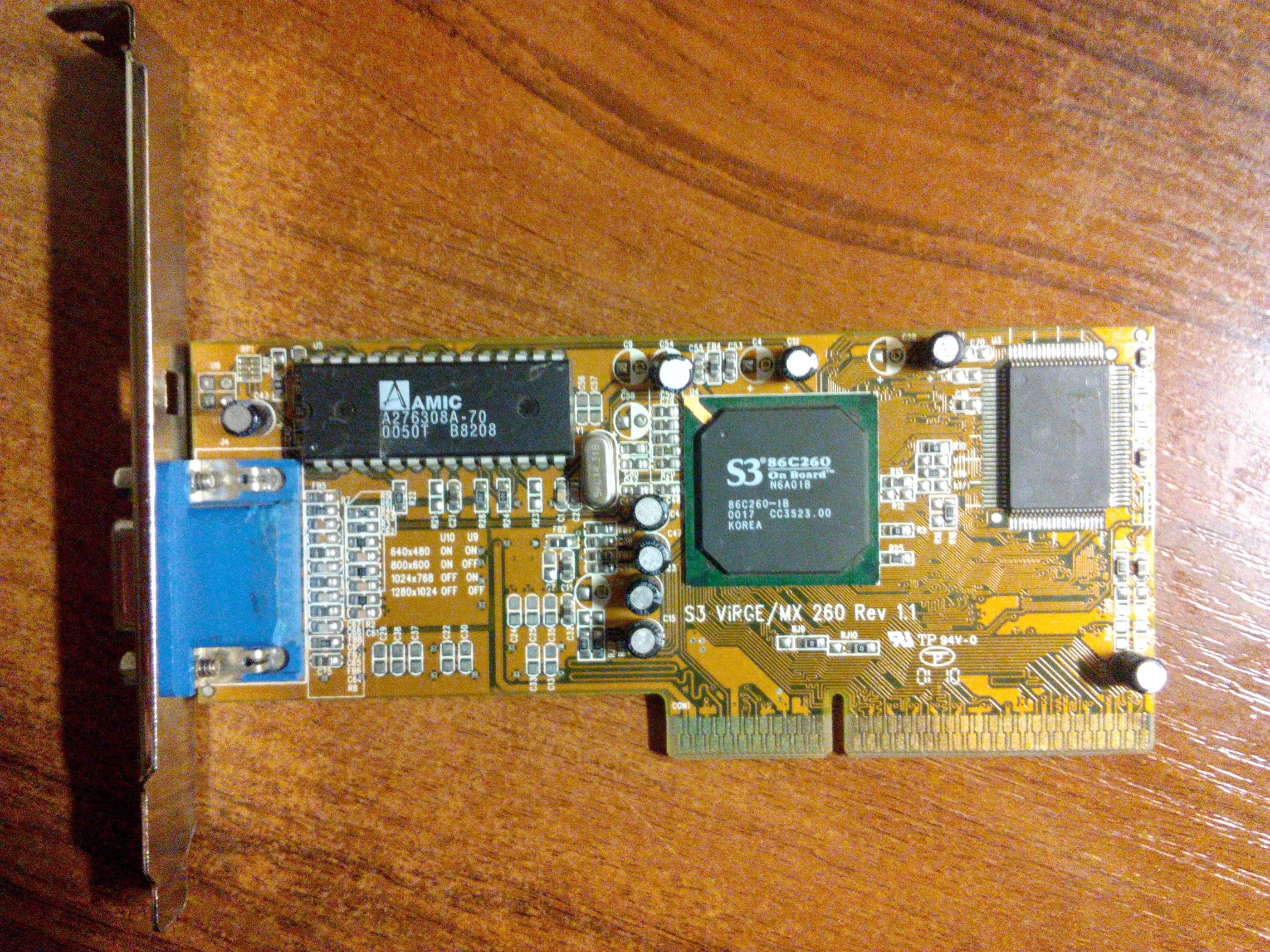

S3 ViRGE/MX
Полагаю что это урезанный ViRGE для ноутбуков, но при этом под AGP. Забавно что прямым текстом он так не назывался - на самом чипе только производственное имя указано.

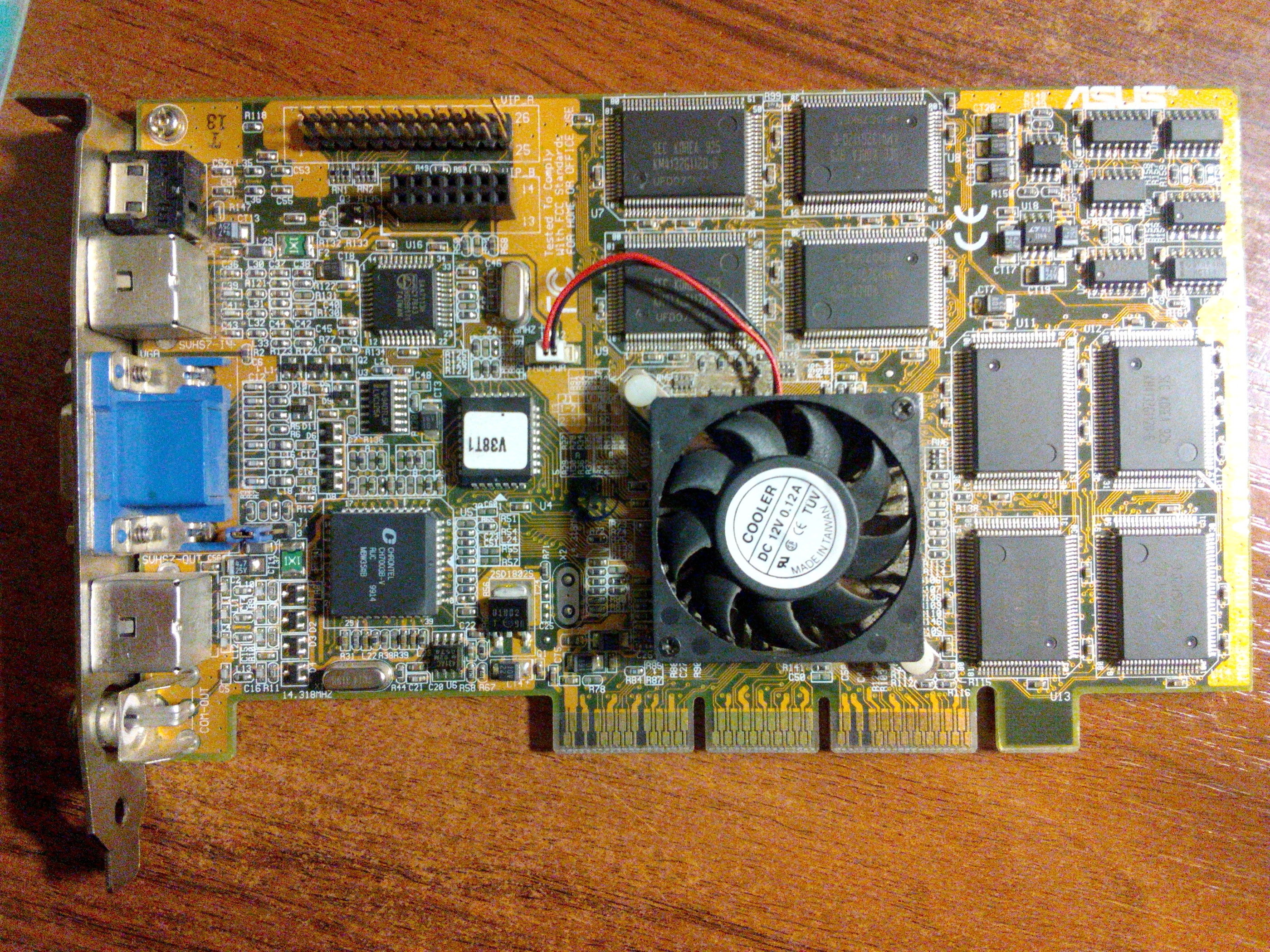

nVidia Riva TNT2 - ASUS AGP-V3800/32MB(TV)

Тут стоит сделать небольшую ремарку - это именно что обычная Riva TNT2. У меня уже есть подобная, но только с VGA-выходом, и она TNT2 Pro. Жаль правда что не Ultra.

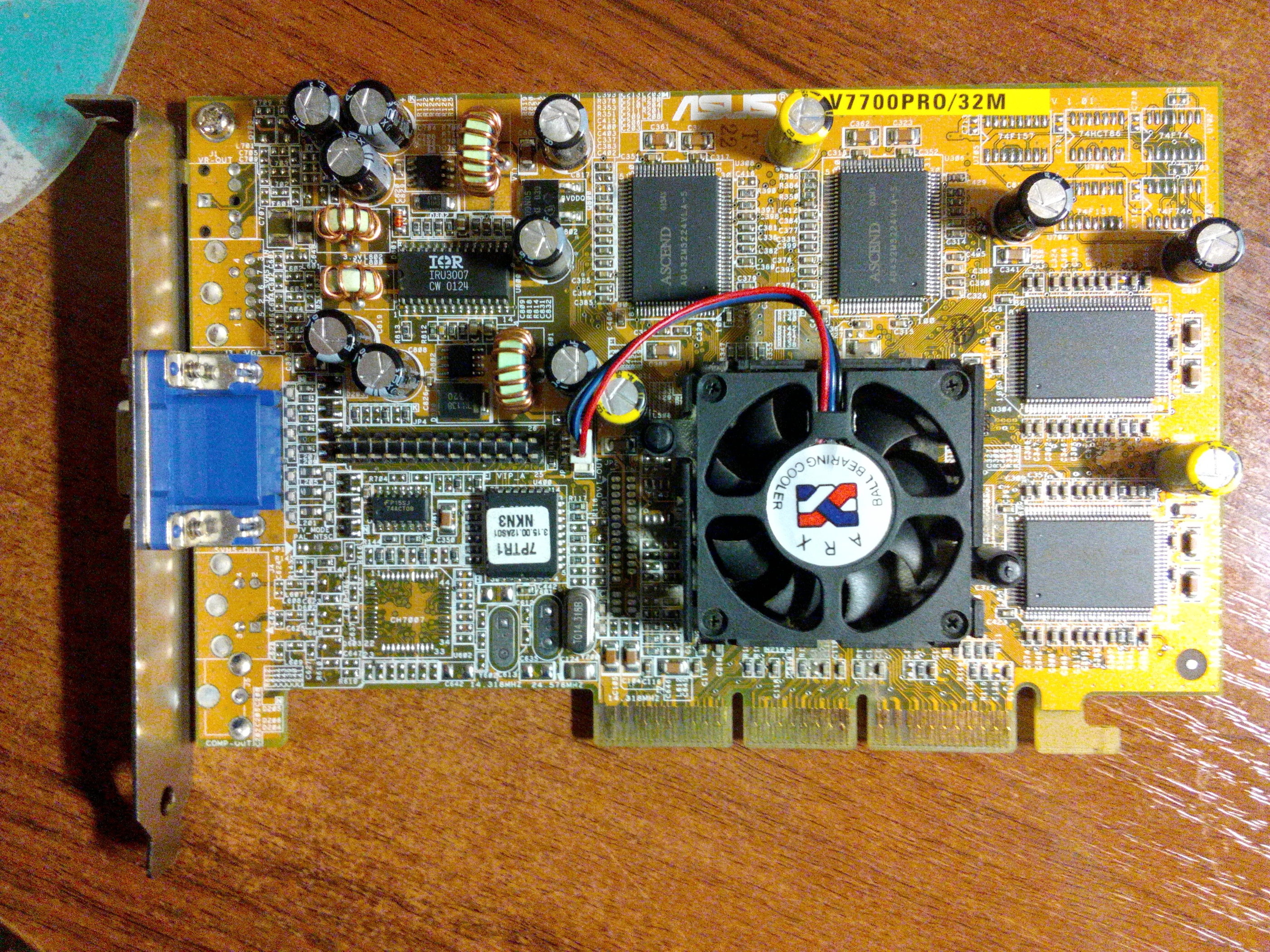

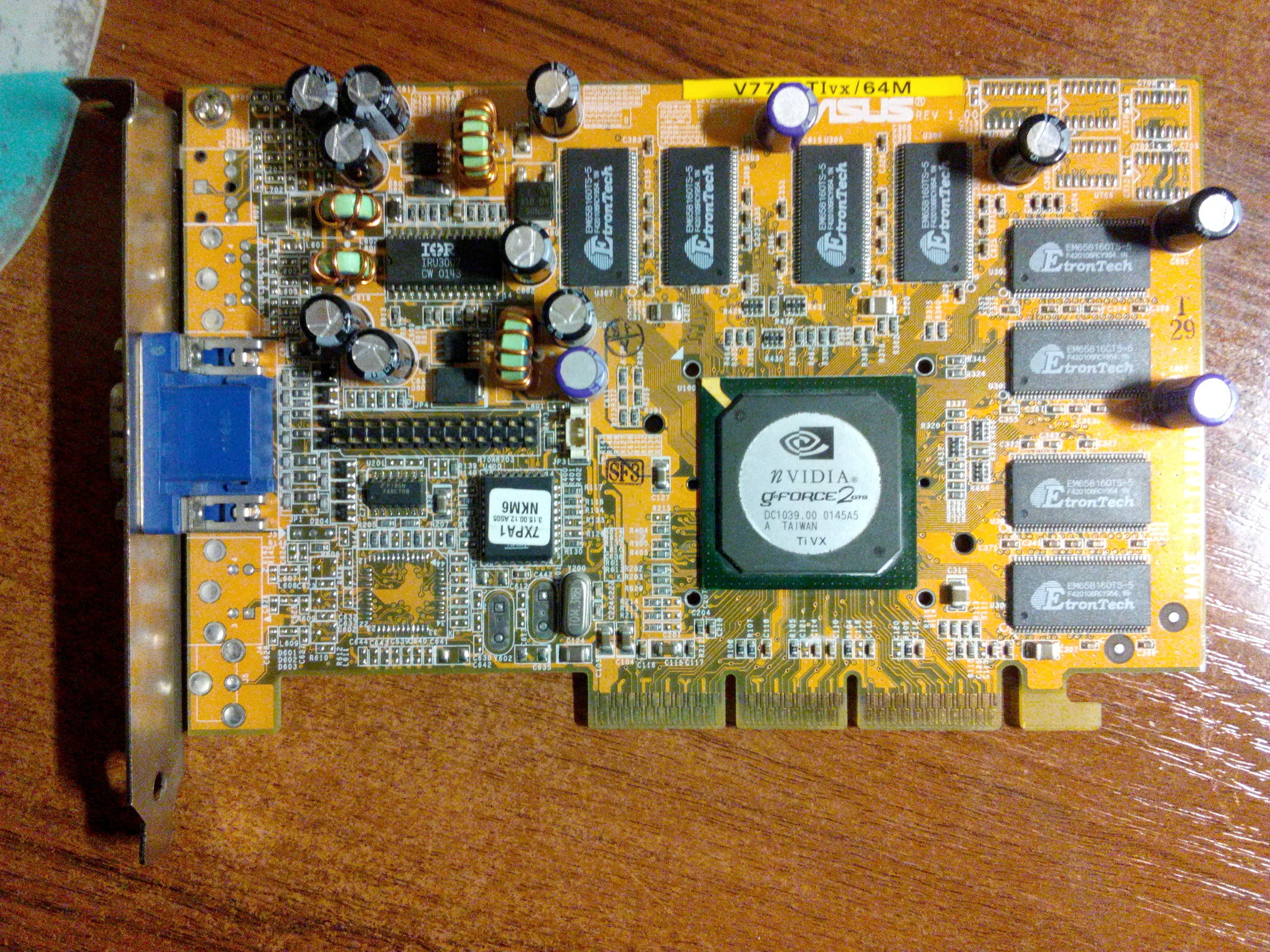

Парочка nVidia GeForce 2 - (Pro) ASUS V7700PRO/32M и (TiVX) ASUS V7700TIvx/64M

Осталось найти Ti и Ultra - и коллекция GeForce 2 собрана.
Жаль правда что кулера на 64 метровой версии нету - так бы его в свой PIII-комп вставил заместо аналогичной карточки на 32 метра.

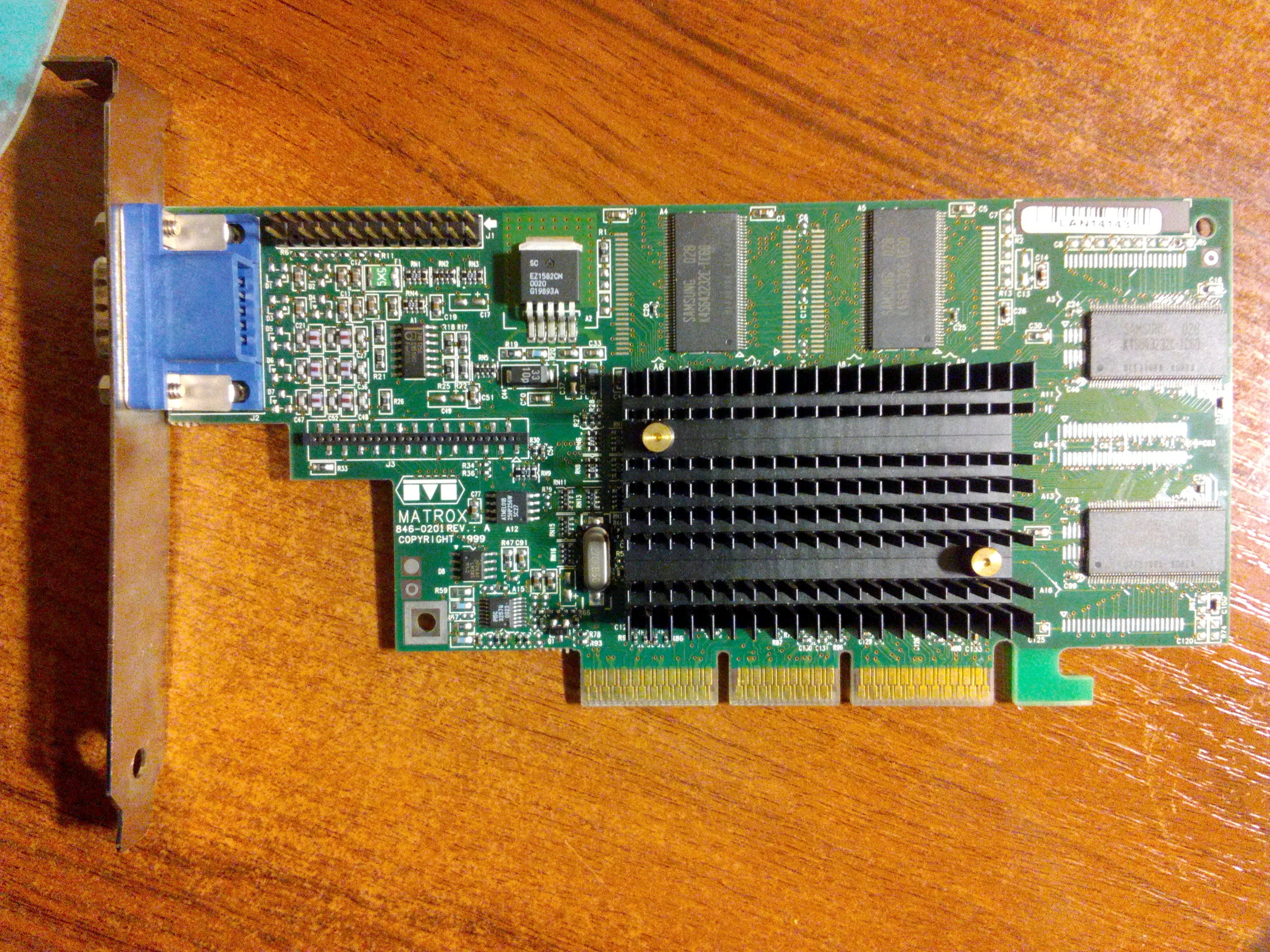

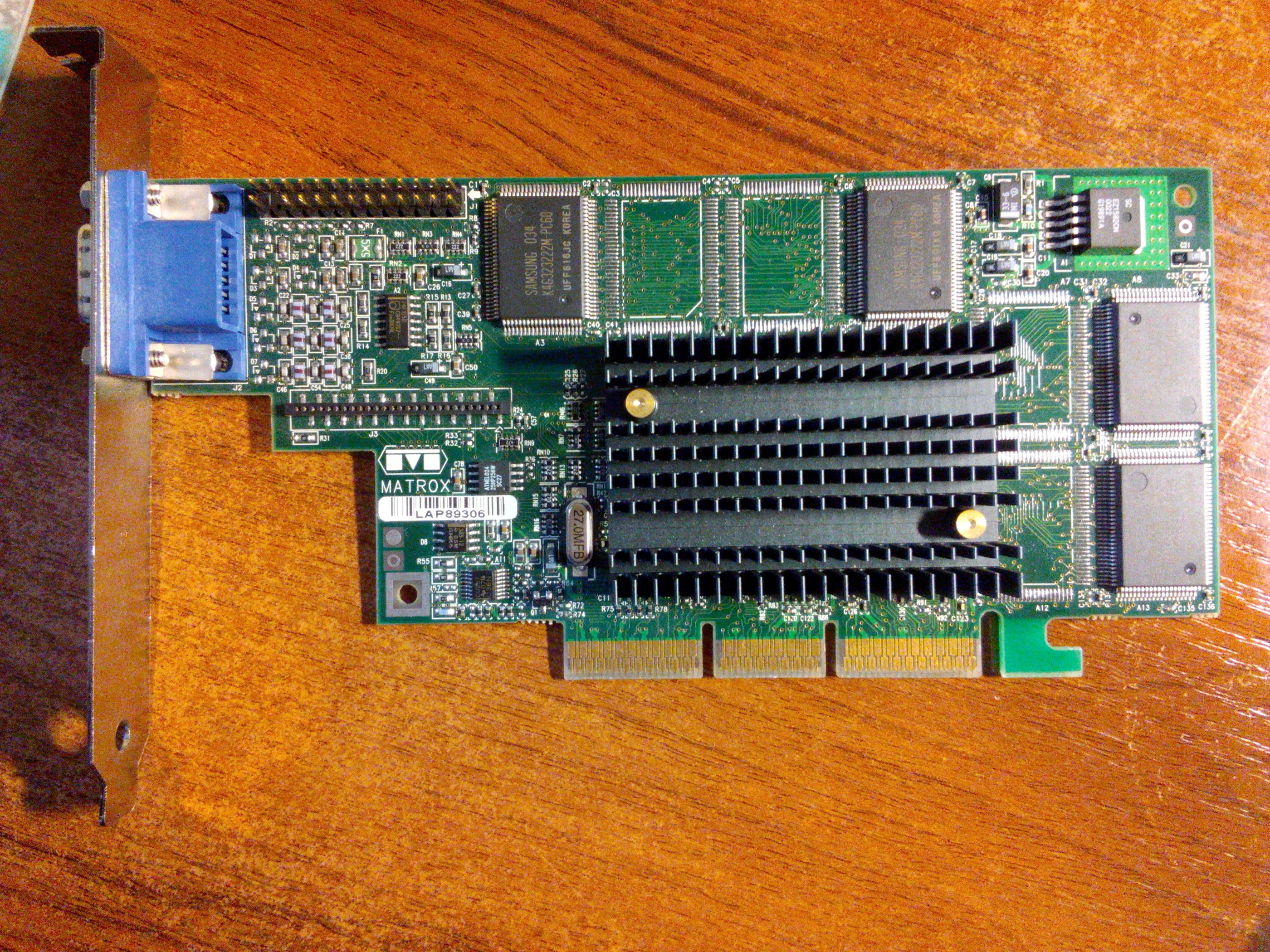

Matrox G400

На SGRAM - 16 метров, на SDRAM - 32. Не знал что прилично времени займет поиск сабжей.

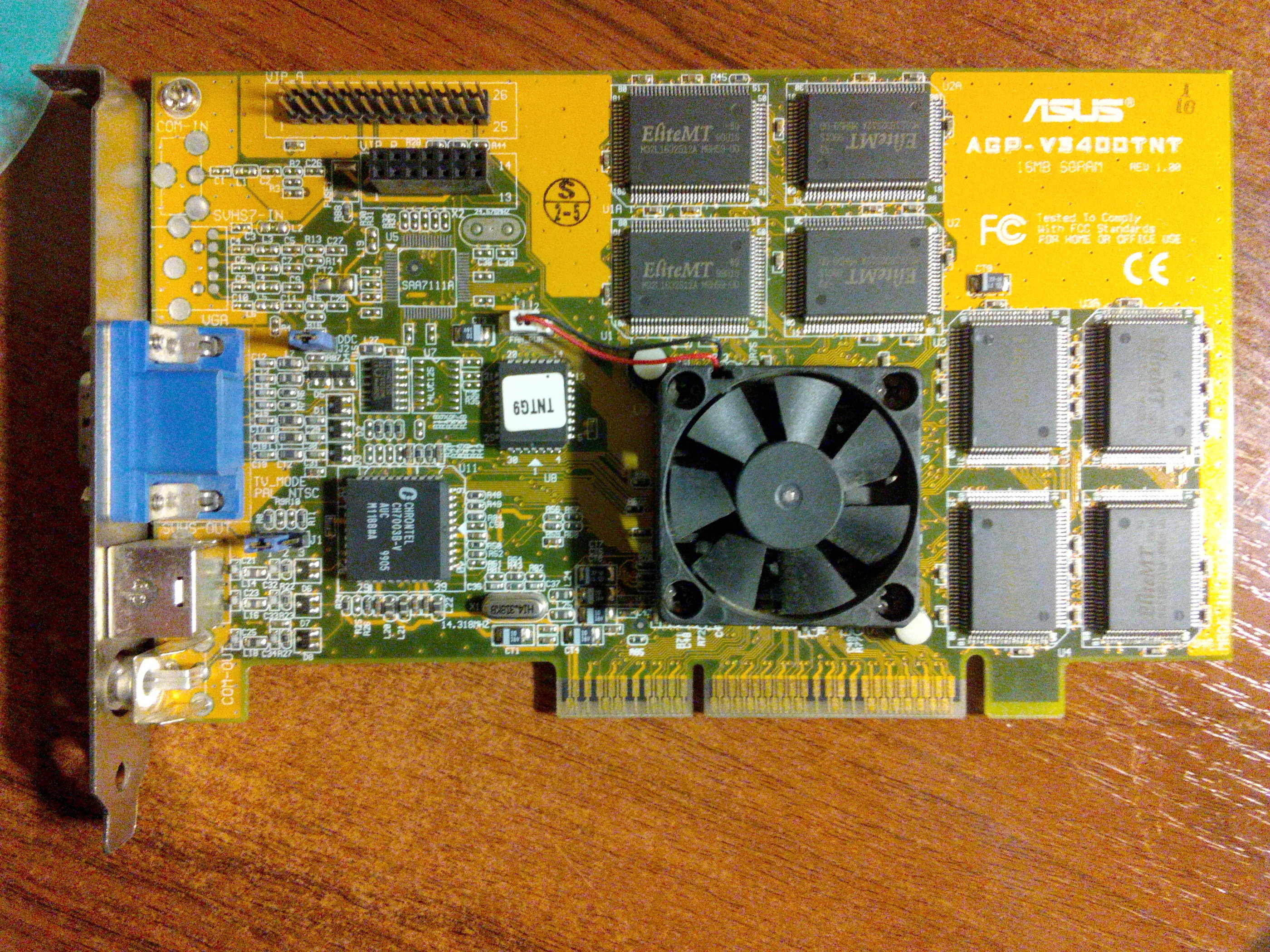

nVidia Riva TNT (ASUS AGP-V3400TNT)

Уже у меня были простые TNTшки, но это с SGRAM-памятью и всё-таки брендовая.

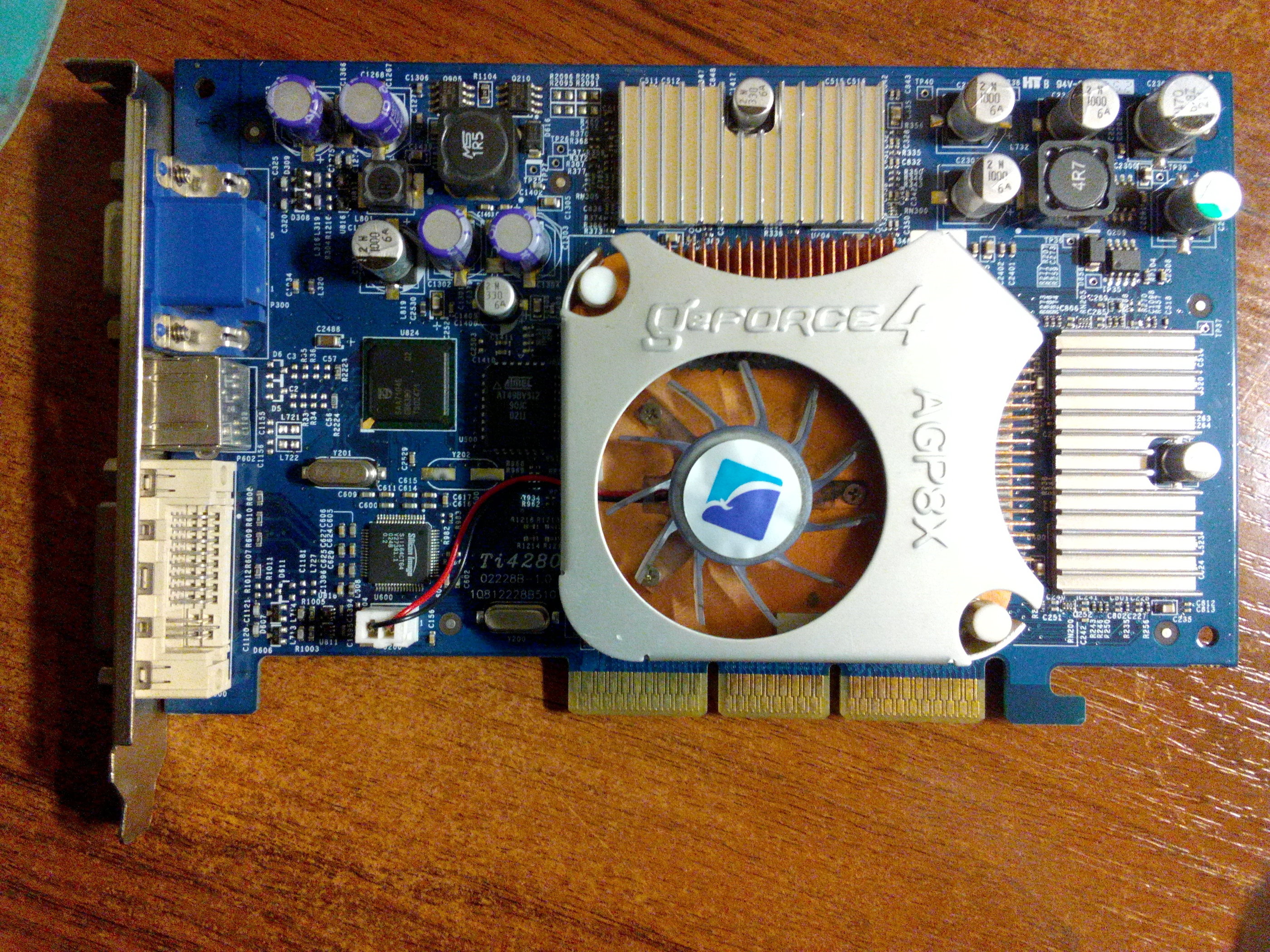

nVidia GeForce4 Ti 4200-8X (Albatron Ti4280)

Опять же, совсем не раритет, однако плата внешне выглядит классно, да и в дело пойдет когда буду возиться с P4-билдом в объективном будущем.

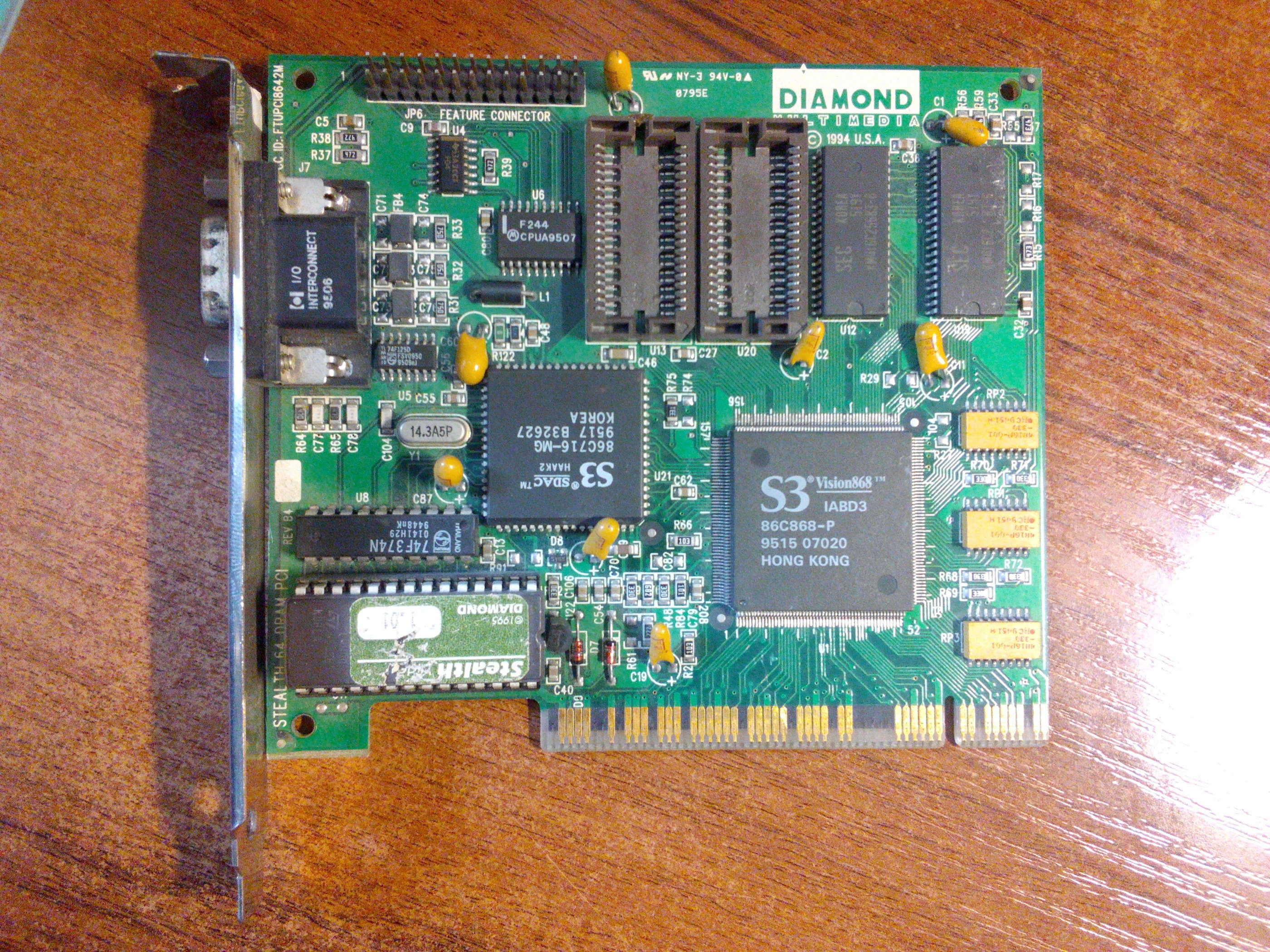

S3 Vision868 (Diamond Stealth Video)

Вижны на порядок реже попадаются нежели чем более поздние ViRGE и тем более Trio.

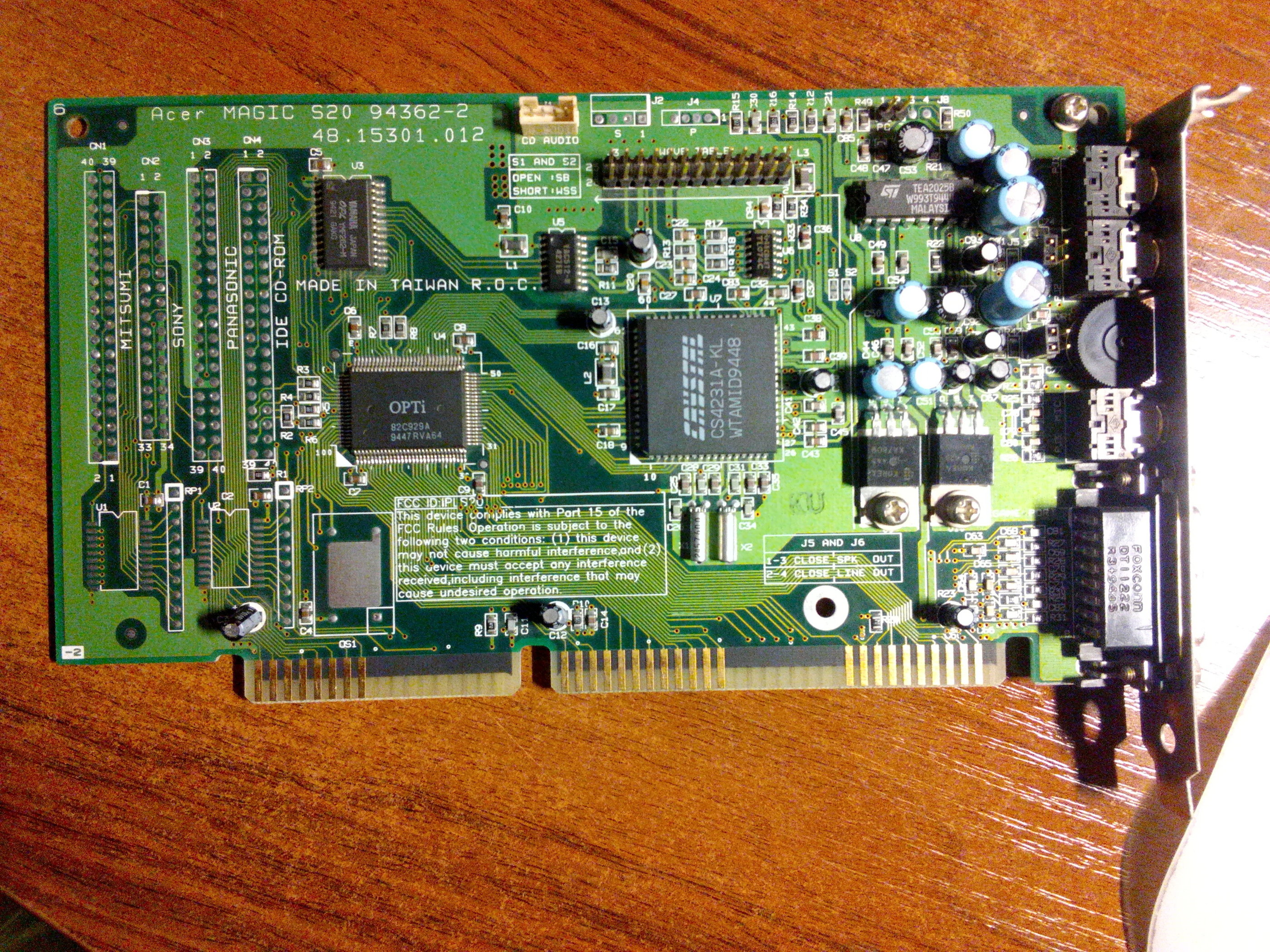

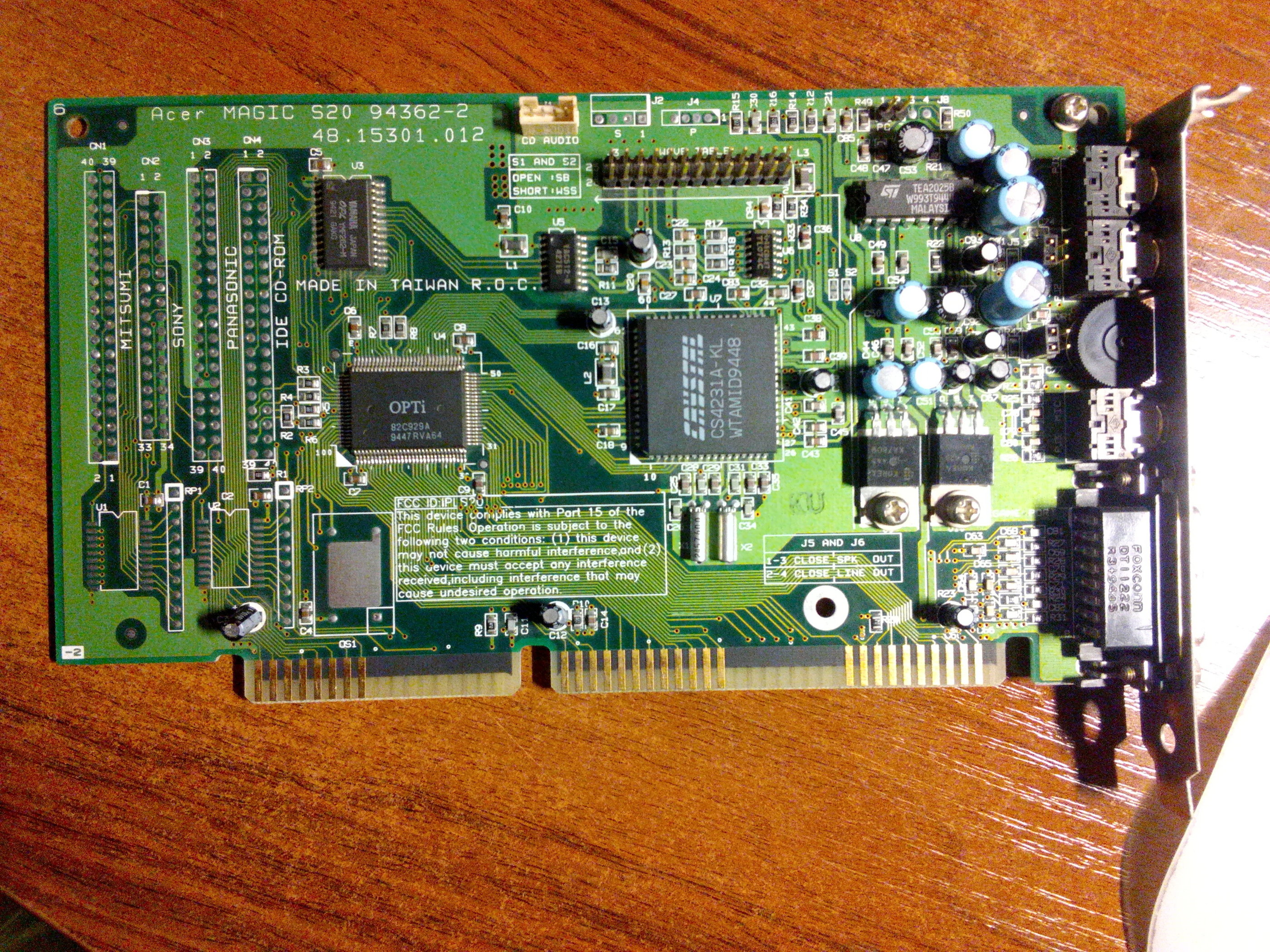

Acer MAGIC S20

Интересная брендовая звуковушка. Понимаю что окромя SB-Pro эмуляции она так же может и в WSS (за это отвечает Кристаловский кодек если ничего не путаю). Главная вещь всё же - это, помимо регулятора громкости, OPL3 на борту.

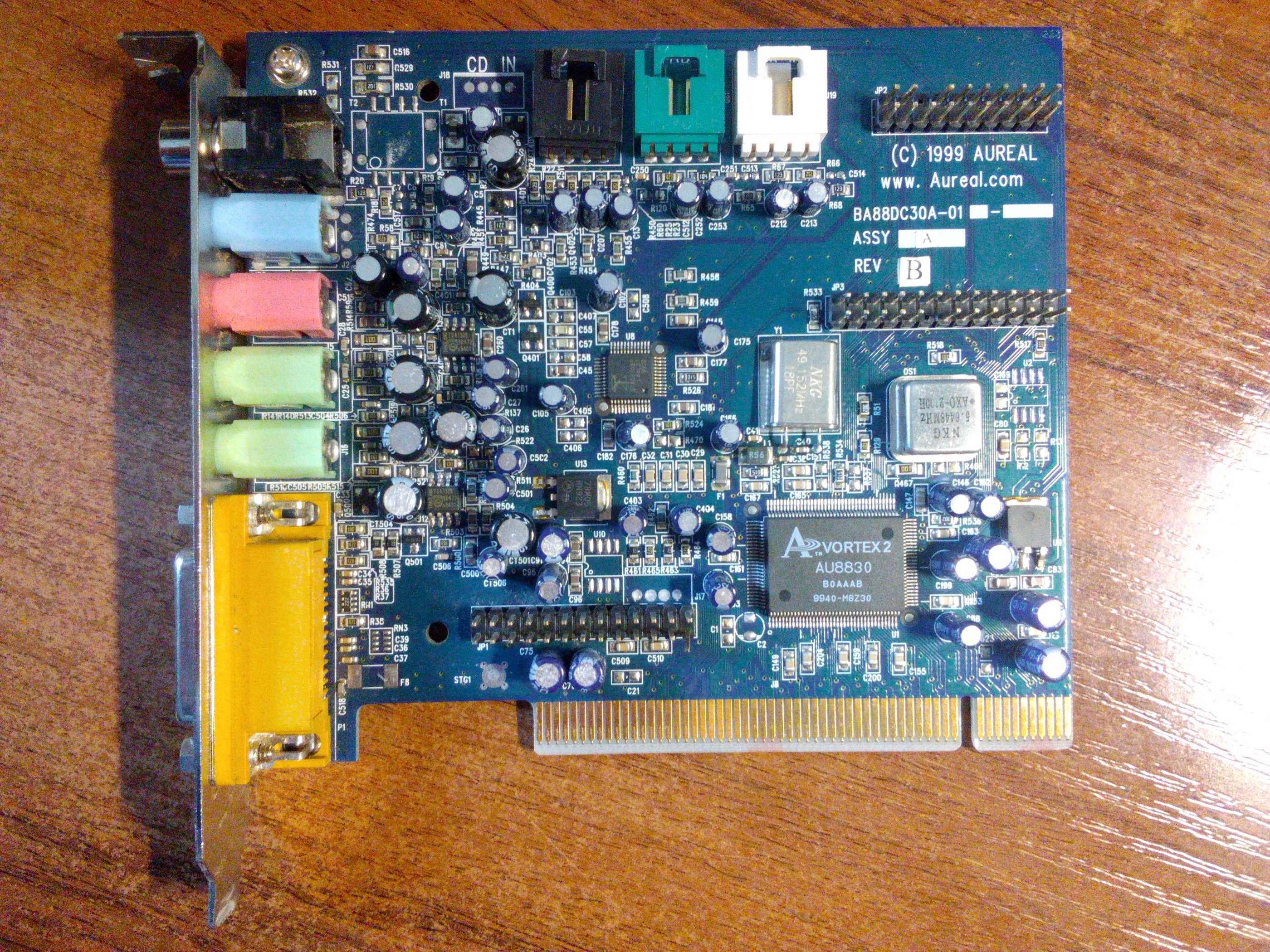

Aureal SQ2500 (Vortex 2 AU8830)

За сабжем охотился. Вортексы, они как 3dfx от лица старых видеокарт - вещь популярная, и с каждым днём всё более редкая и редкая.

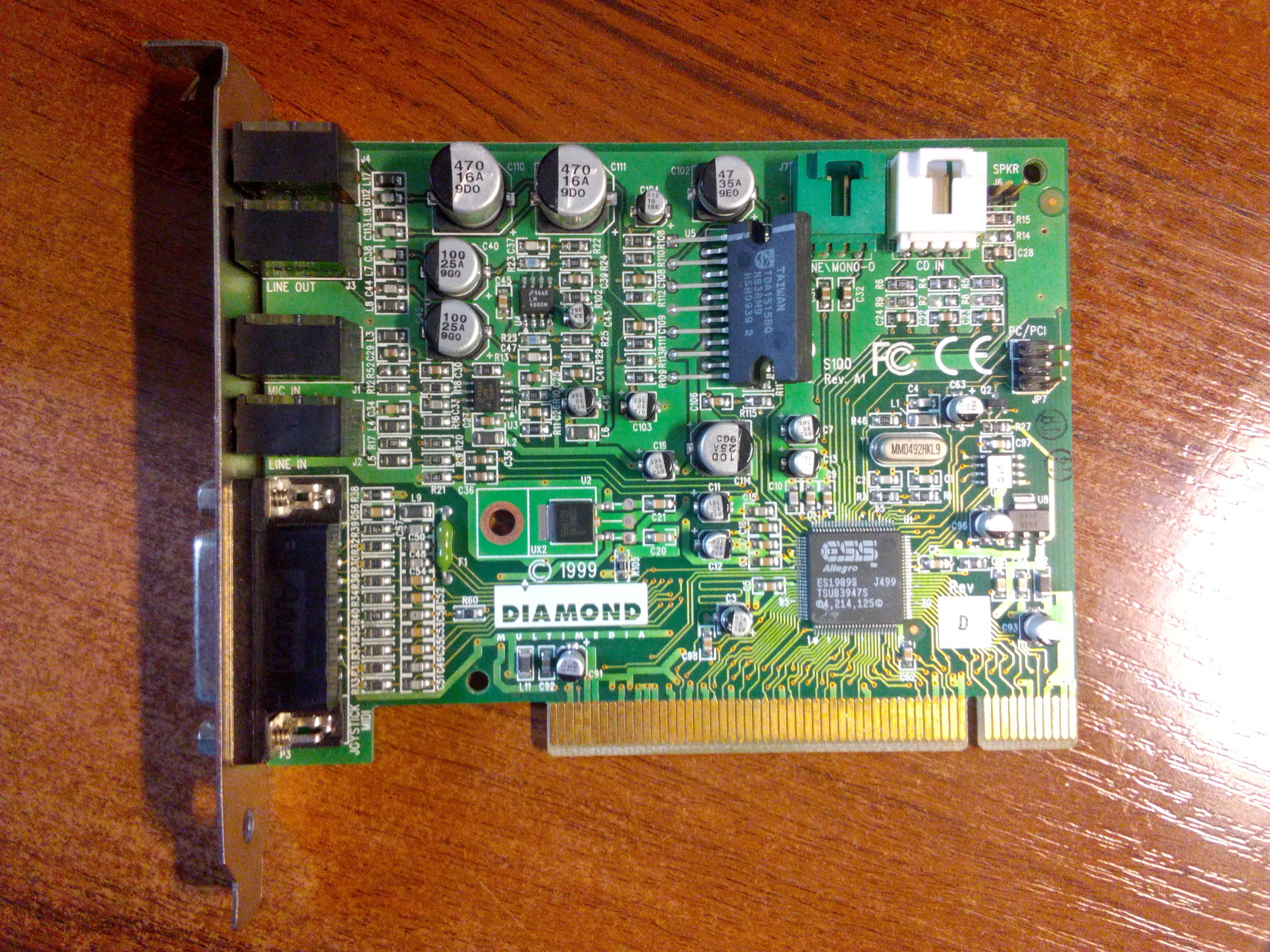

ESS Allegro ES1989S (Diamond Sonic Impact S100)

Скорее всего относительная PCI-шная звуковуха, однако ж от Diamond. Жаль правда что не S90, там Вортекс на борту.



Отнюдь. Как раз наоборот, Вортексов существует туева хуча, и для всех них работает хороший резидент под DOS, совместимый со многими чипсетами. А таких карт, как эта, очень мало. Подавляющее большинство PCI ESS не имеют разъёма SB Link, а эта имеет. Сулит отличную совместимость с DOS-играми на материнках, где нет ISA, но есть SB Link.



Я уже тестил систему месяц в другом корпусе - никаких проблем вообще. Жесткий определяется в биосе как IDE Solid State Drive, раз подключил, сразу работает. Меня только температуры ЦП смущали, да и корсаровский блок питания явно не проектировался чтоб быть единственным устройством вывода горячего воздуха в ретро-корпусах.

Про православную белую морду - подумываю вообще без нее сделать, может придумаю каленое стекло какое на заказ сбоку и спереди, но все будет зависеть от тестов температуры цп. Либо ленивый вариант - вместо deepcool на лицевой стороне снизу сделать лого 3dfx (наклейку на заказ), сразу другой уровень будет )
