Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



А вот что действительно интересно, так это PCI карты, совместимые с SB16. Их было на самом деле мало. Я знаю только две - Creative AWE64D и Trident 4D Wave. Есть ещё целая линейка Creative от Ensoniq до Audigy, работающая с резидентом SBEINIT, но это уже немного из другой оперы. А вот с прямым аппаратным доступом к DMA я знаю только эти две, AWE64D и Trident.

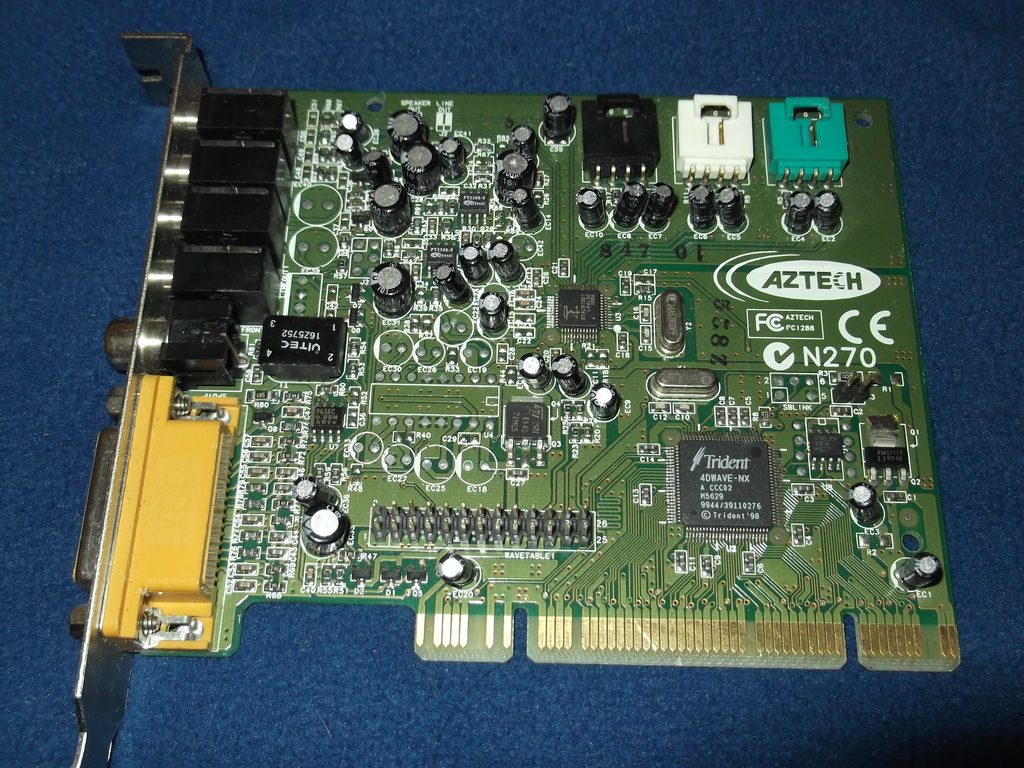

Недавно ко мне приехала вот такая Trident с ебея:

Когда руки дойдут, буду тестировать её в режиме SB16 через SB Link.



@LANRUS, круто. А разве AWE64 имела полную обратную совместимость с SB16? Хотя я когда тестировал OPL3 на AWE32 отмечал что вроде всё звучит идентично а по качеству даже круче.



@mr3dx, хотелось бы уточнить две вещи.
Первое, AWE64 - это и есть SB16. Второе, OPL3 не имеет никакого отношения к стандарту SB16. Поэтому оба положения (и первый вопрос про AWE64, и второе про OPL) лишены смысловой нагрузки.

Ну и я говорил про шину PCI, к которой AWE64 не имеет никакого отношения.



@LANRUS, ок

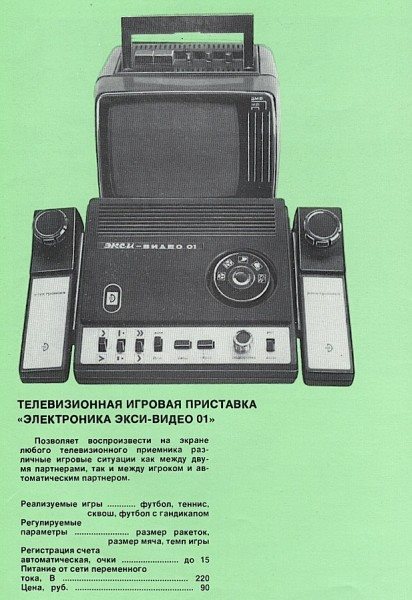

а о таком слышали?



@Kroh, обычный понг-клон, коих было у нас выпущено очень много. Телевизор тут, скорее всего, для красоты.



Надеюсь, что никаких правил не нарушу, т.к. кроме как сюда, больше и не знаю куда писать.
Снял обзор ноутбука ГРиД, фотки которого кидал ранее в теме.

Надеюсь, вам понравится.



@T-34-85-60, "специально обученные" логичнее, на будущее, заменить на что то вроде "особым образом спроектированные", но только при условии, что там действительно что то отличное от стандартного. А так очень интересно и хорошо рассказываешь.

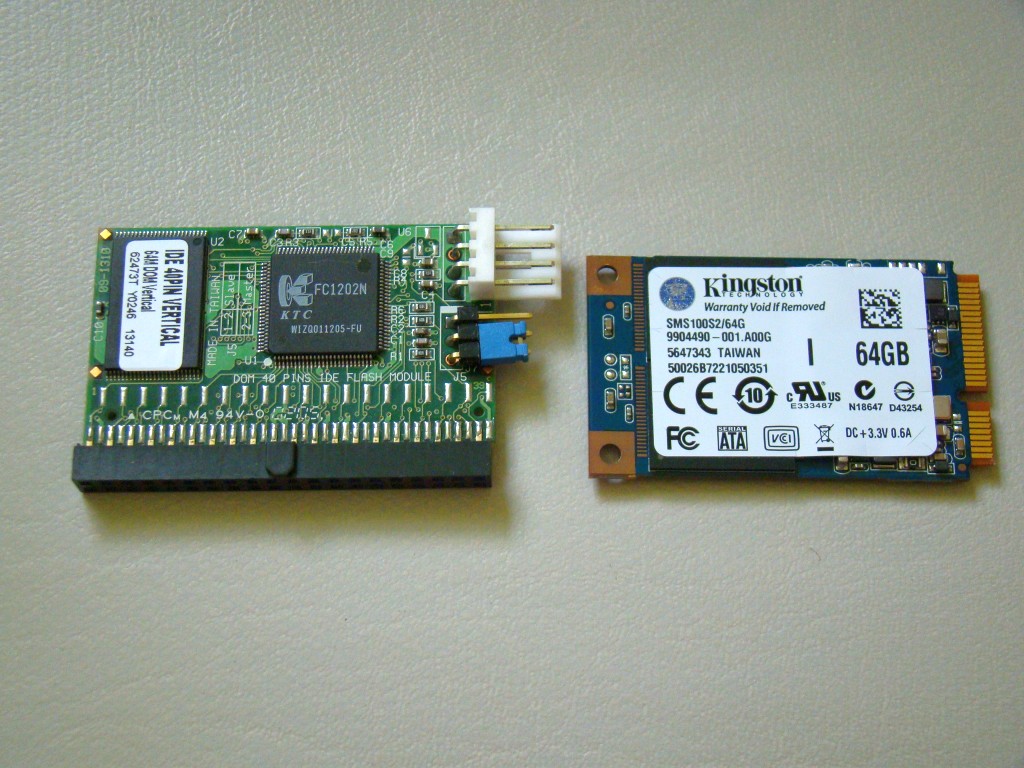

Это т.н. Disk-on-module, имеет емкость 64 МБайт и интерфейс IDE.
Дата выпуска - 45-я неделя 2002 года.
Справа, для сравнения - SSD с интерфейсом mSATA.



Каефффффффффф....



@пепяка, я уже видел)) Прикольный голландец

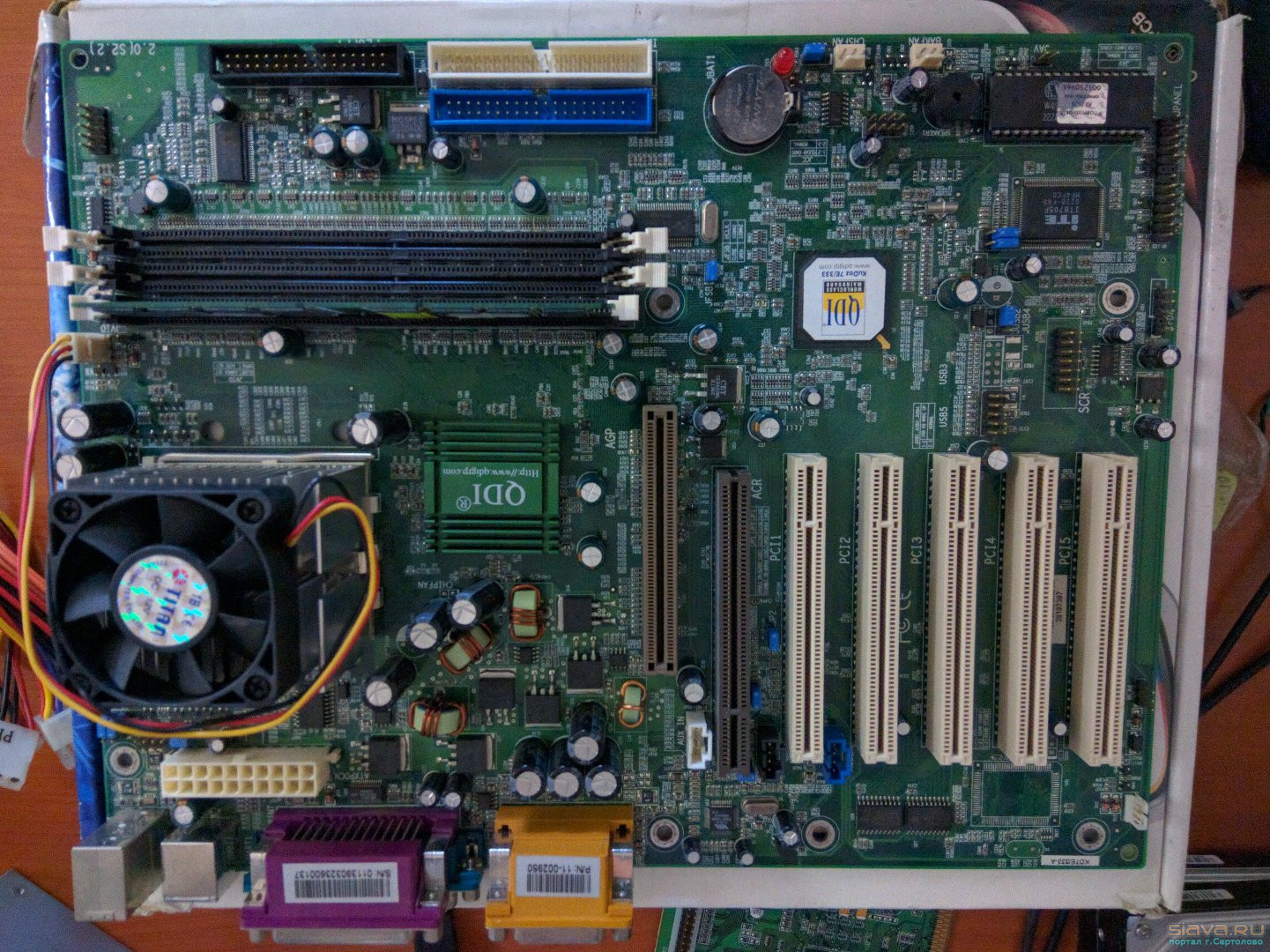

Попалась сегодня любопытная материнка - QDI KuDoz 7E/333-A



ACR (слот) — Википедия

Это райзер, аналог AMR интеловского. Фиг найдёшь железяку, которую туда воткнуть можно.
В целом - обычная неплохая материнка на KT333.



И ещё пара видеокарточек AGP

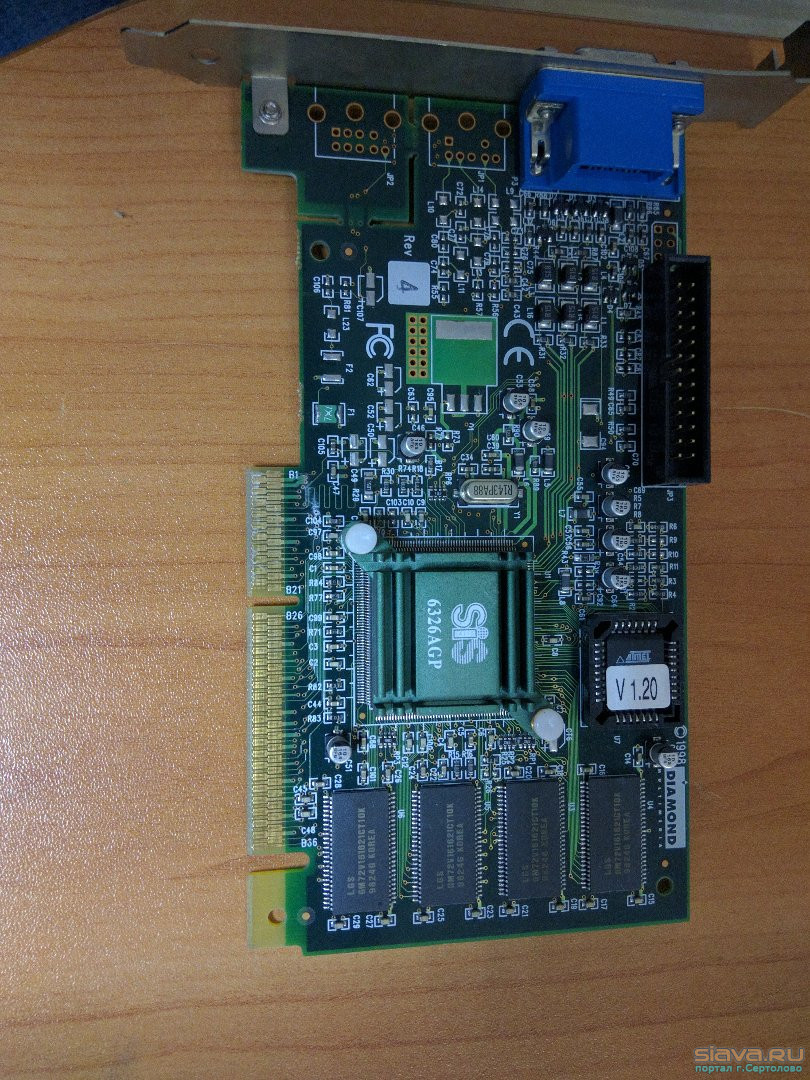

SiS 6326 AGP от Diamond

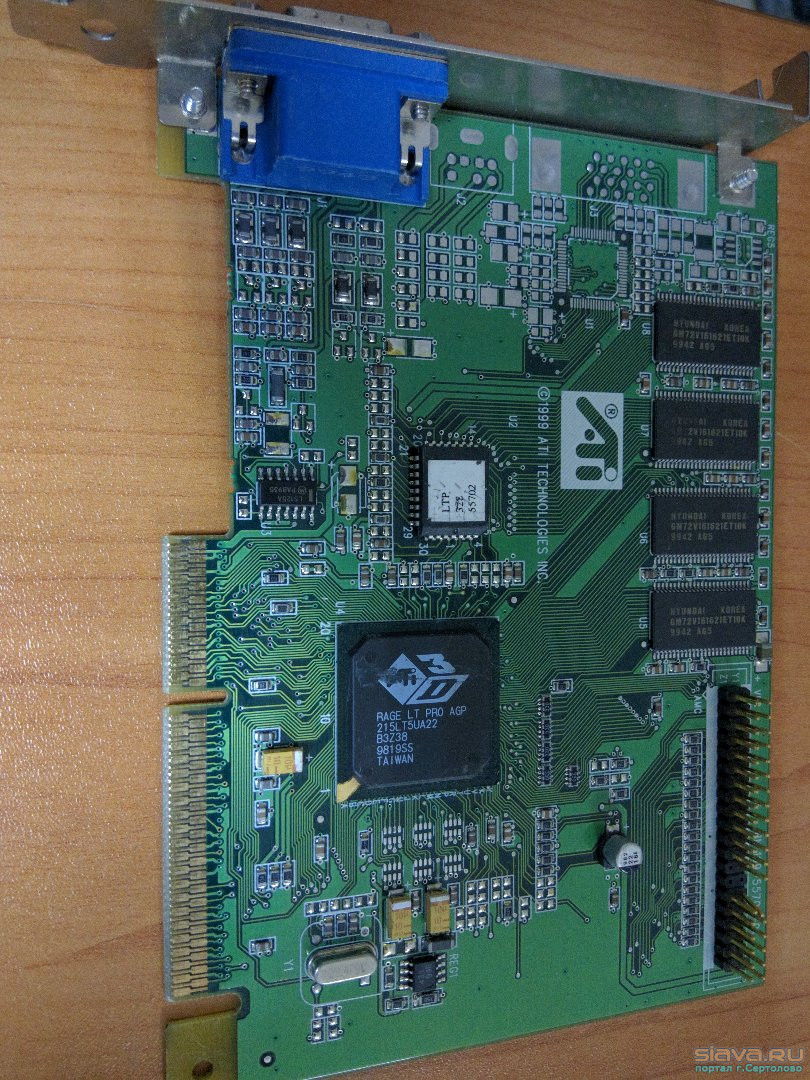

ATI Rage LT Pro AGP


P.S.
У SiS 3D ускоритель конечно слабоват.. я думал в NFSIII будет не так всё плохо..



Еще небольшое пополнение в коллекцию.

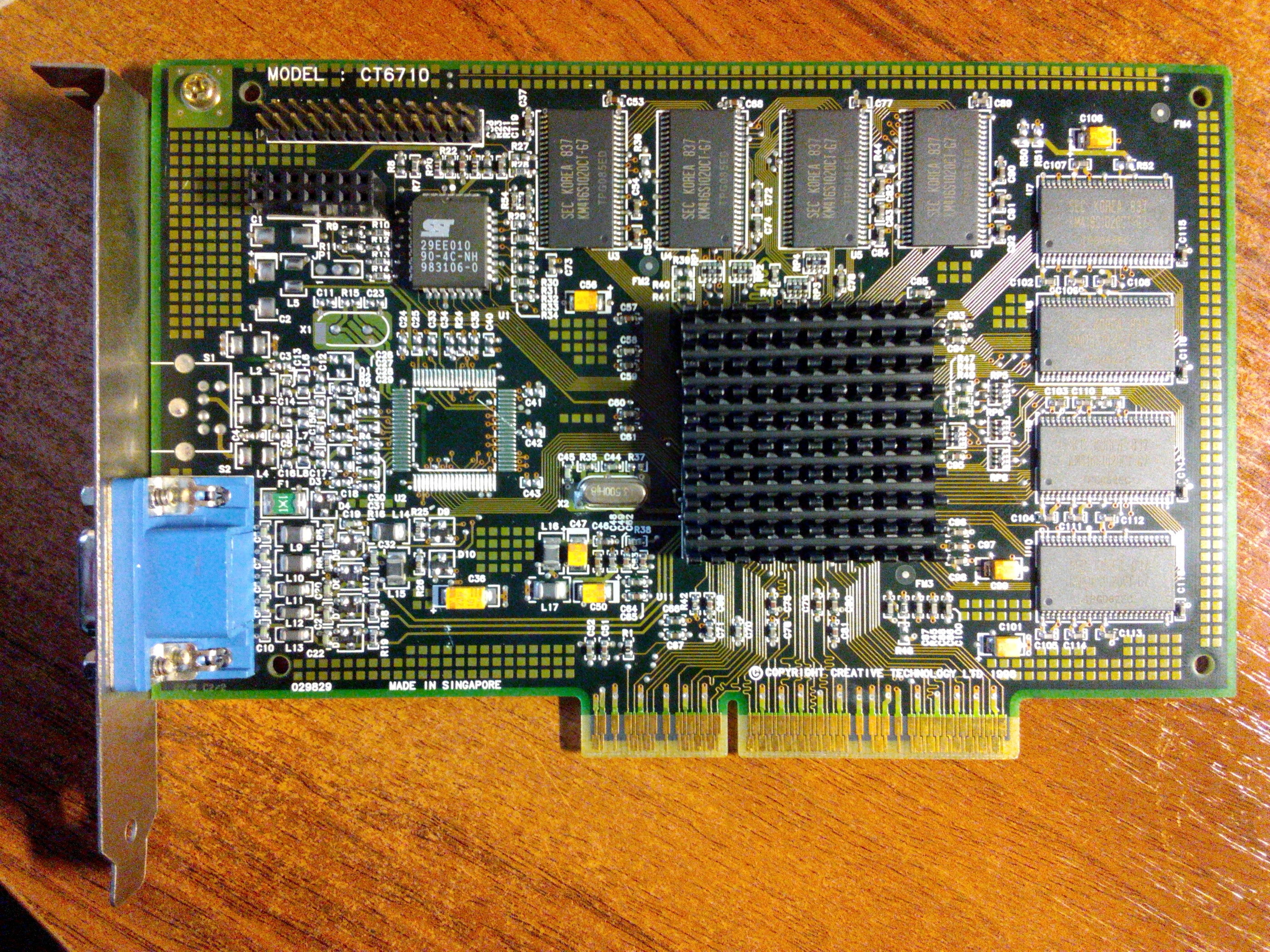

nVidia Riva TNT (Creative Graphics Blaster Riva TNT CT6710)

Снова Рива. И не лень же Креативам было такой дизайн делать.
Подобные изыски дизаина текстуры платы только у Матрокса встречал, на G100ых.

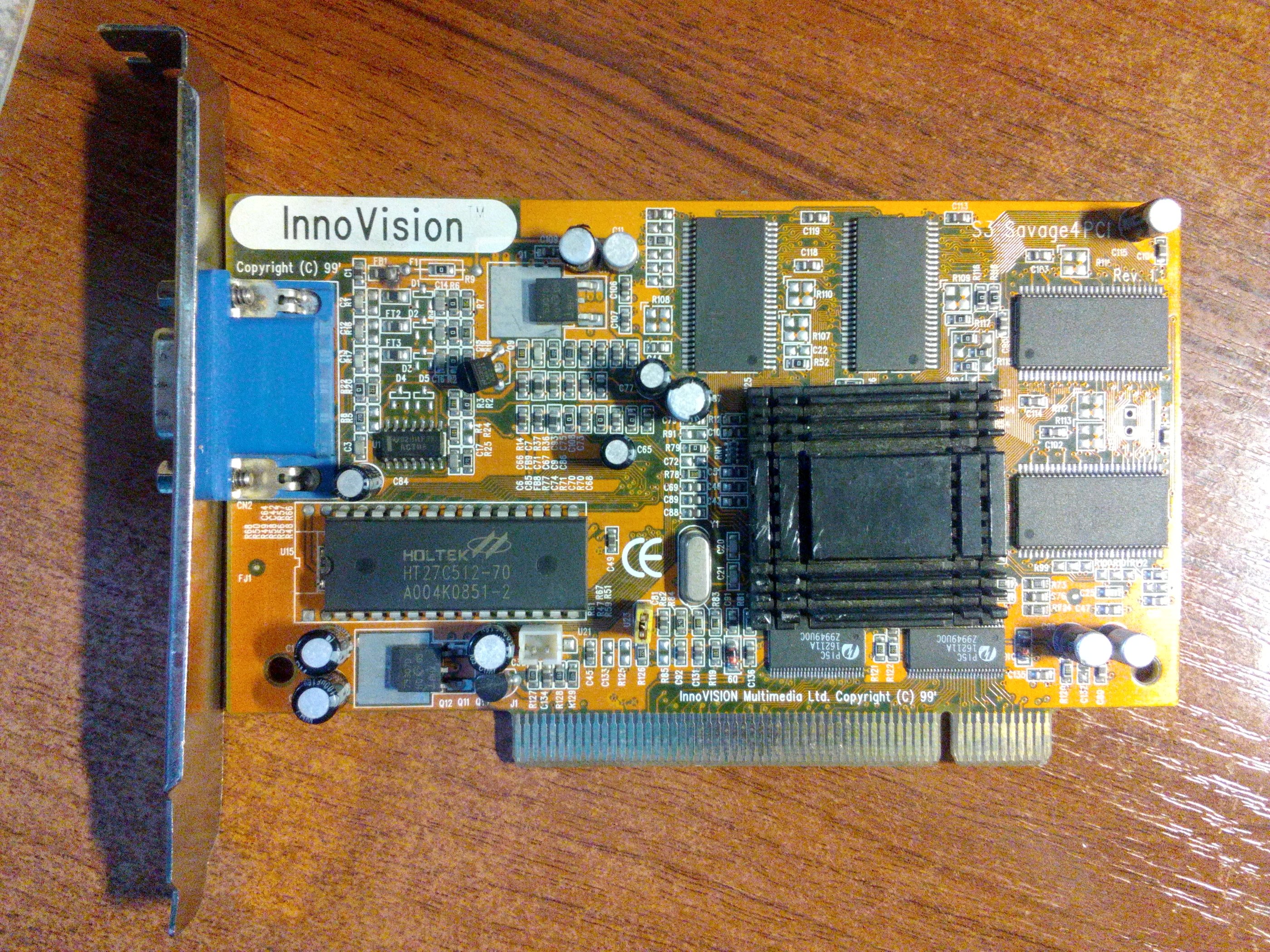

S3 Savage4 Pro (InnoVision S3 Savage4PCI)

Смею предположить, что на PCI "Дикие" встречаются гораздо реже своих AGP-братьев. Очень полезное и стратегически важное пополнение для меня, как любителя данной серии графических чипов.

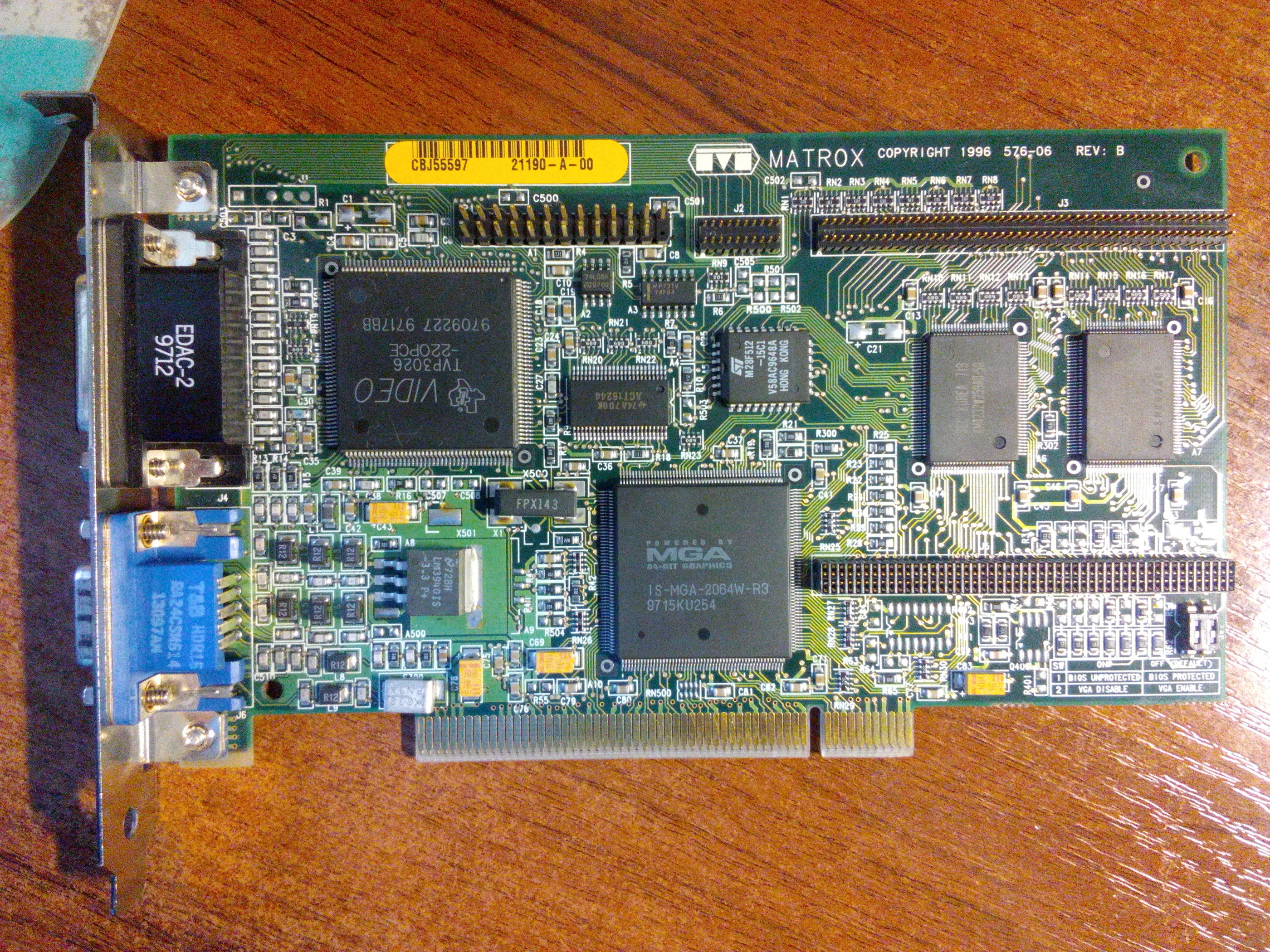

Matrox MGA Millenium

Наконец-то обзавёлся и первым "линолеумом". Осталось до кучи найти вышеупомянутый простецкий G100, где-то откопать Parhelia и G400MAX, и с Матрёшками относительно будет покончено.

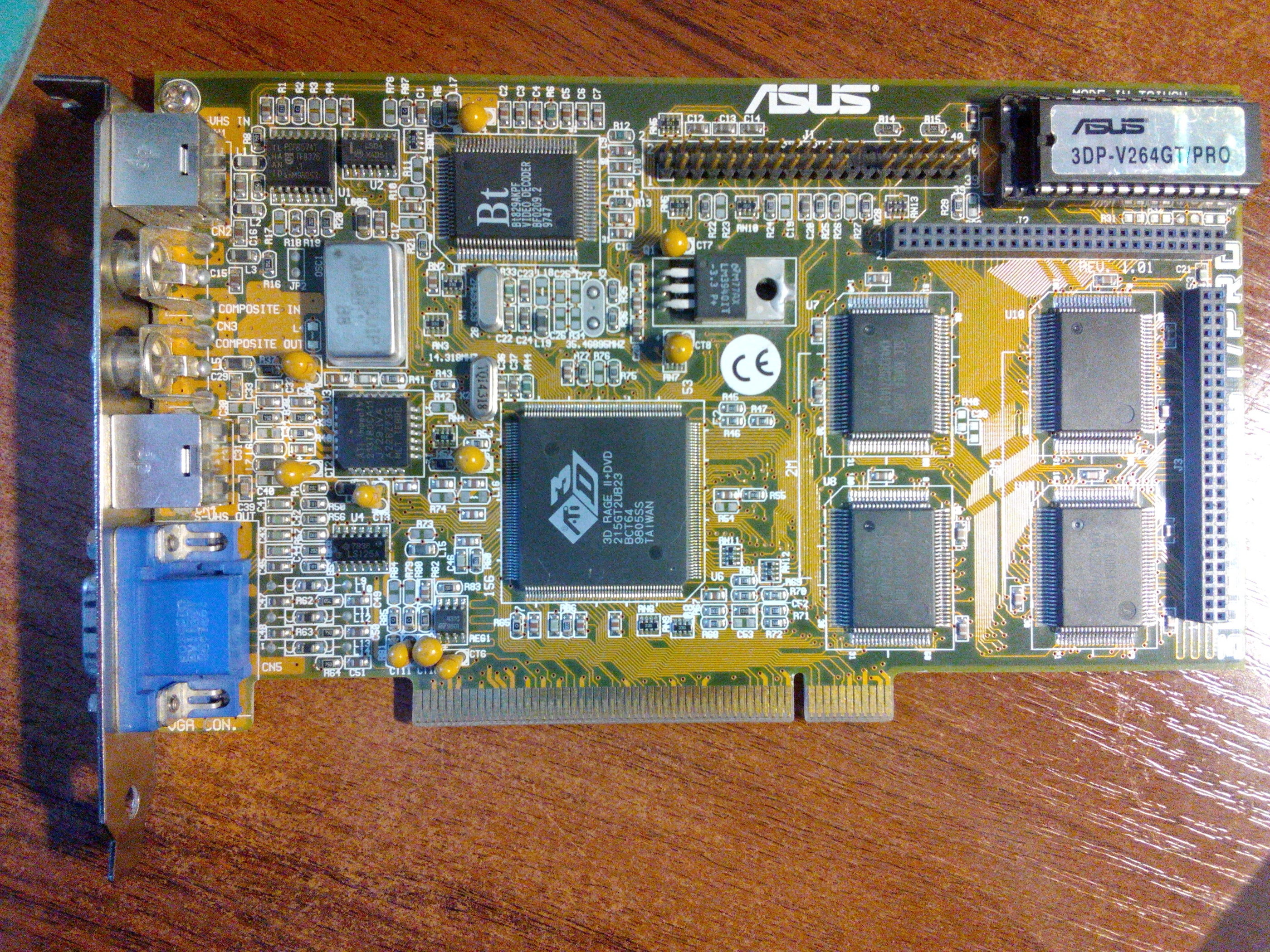

ATi 3D Rage II+DVD (ASUS 3DP-V264GT/PRO)

На подобном чипе у меня уже видяха есть, от самой ATi (и я её ставил в свой Compaq Deskpro 2000, как-то давно выкладывал сюда процесс запуска сабжа), однако это "традиционная жирная версия" от ASUS.

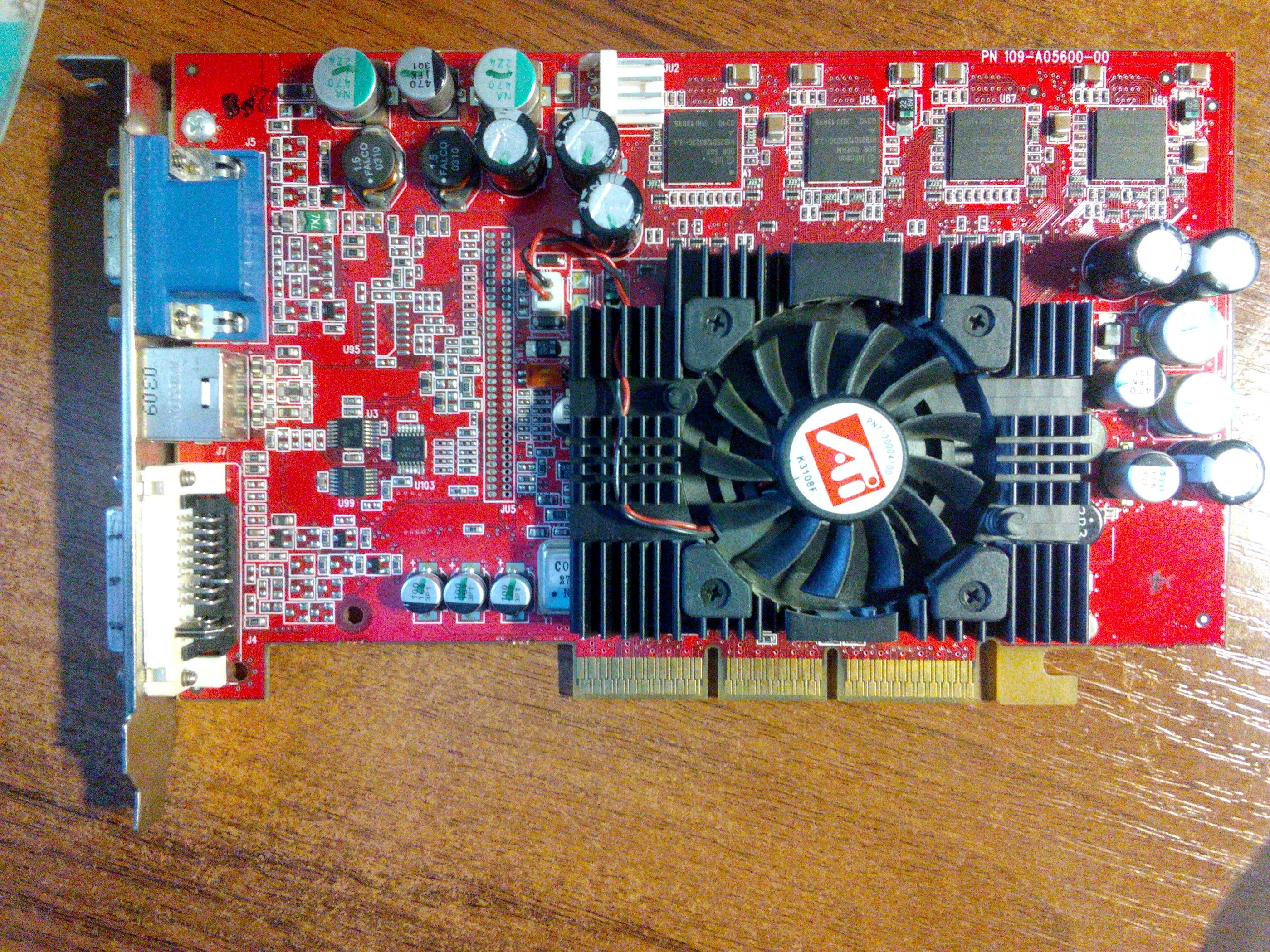

ATi Radeon 9500 Pro

Будучи "с детства за nVidia", я решил для себя что буду компенсировать упущенное и искать всякие интересные для себя Родионы (мечтаю найти X700/X800, но эти штуки редки к сожалению). В свое время я так понимаю данный сабж был очень даже ничего - считай 9700-ый с шиной памяти 128, а не 256 бит.

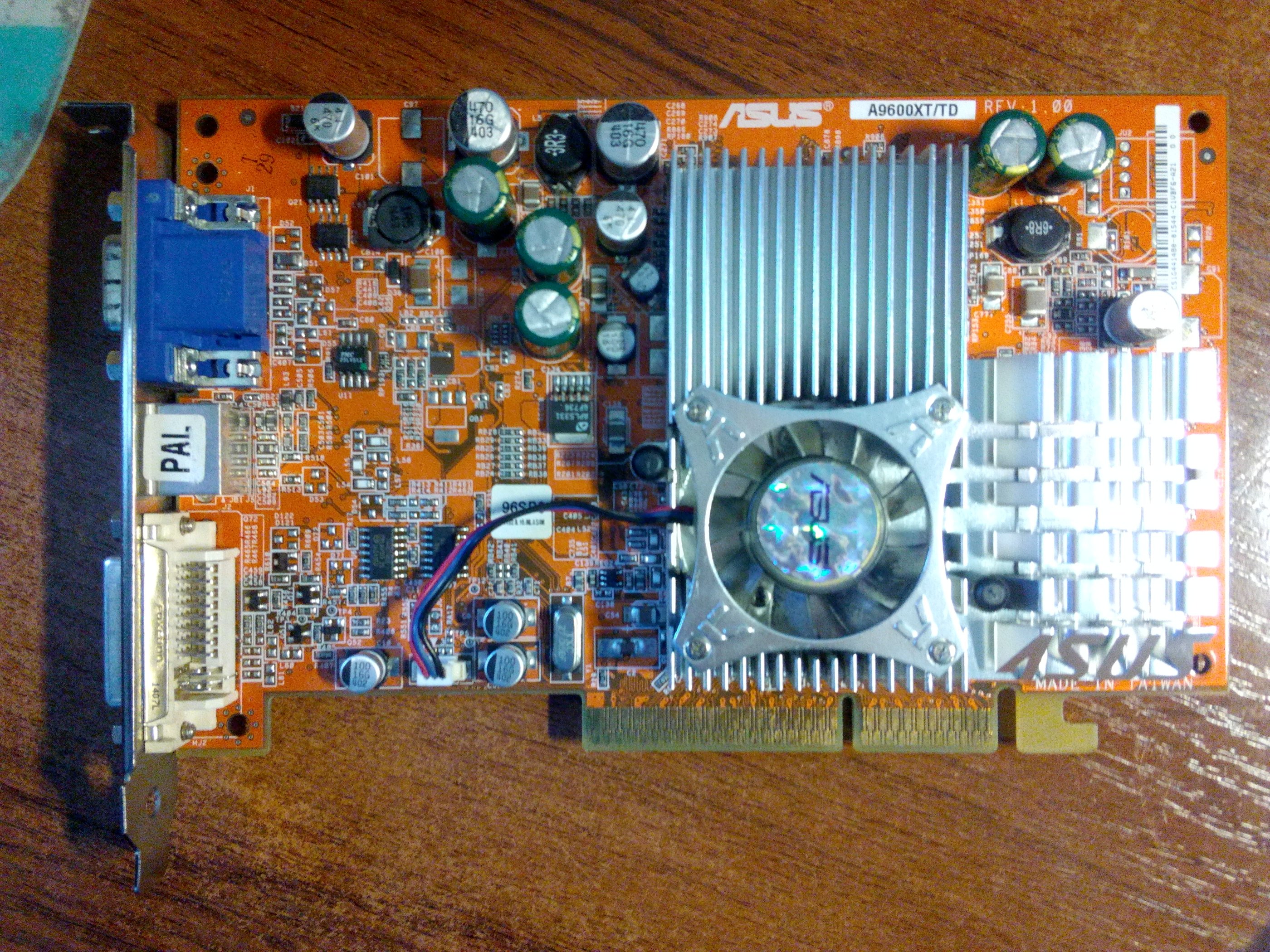

ATi Radeon 9600 XT (ASUS A9600XT/TD)

Эпический АСУСовский радиатор имени себя, ну не красота ли.
Хочу потом на досуге лицом к лицу с 9500 Pro сравнить, интереса ради.

Ну и список AGP8x-видях для так называемой "границы олдгейминга на сегодняшний день", если вообще это можно олдгеймингом называть, ибо во всяких организациях периодически можно и 2-ые ДжиФорсы MX найти. Но, тем не менее, под PIV-билды самое то.

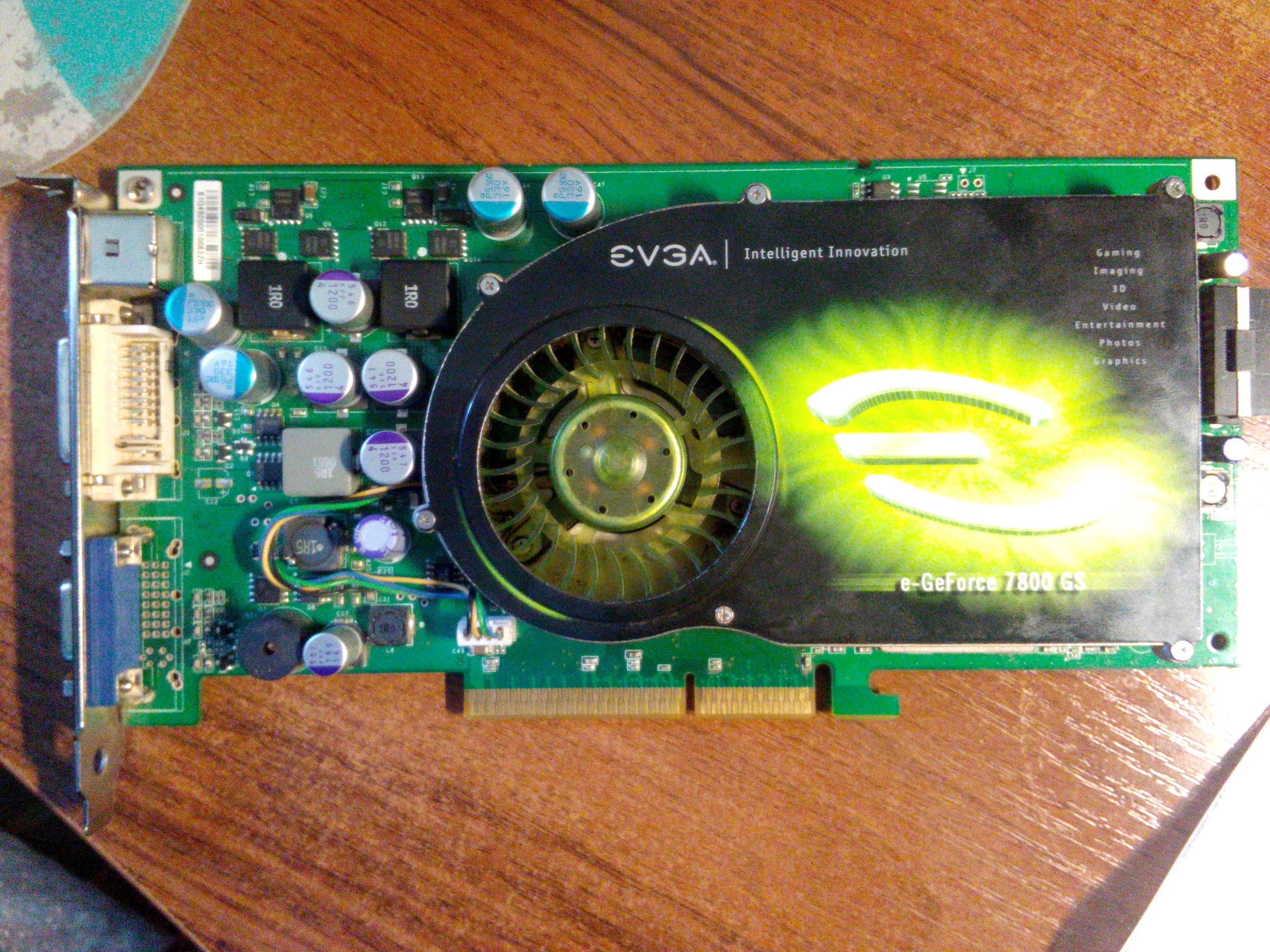

nVidia GeForce 7800 GS (EVGA)

Подарок от хорошего друга. Как сейчас помню, из поколения 7-ых ДжиФорсов у меня был 7950 GT, под PCI-E правда.
А карточка эпически выглядит. Еще и спикер тут, назначение которого, честно признаюсь, не понятно. Да я и не интересовался особо по-правде говоря.

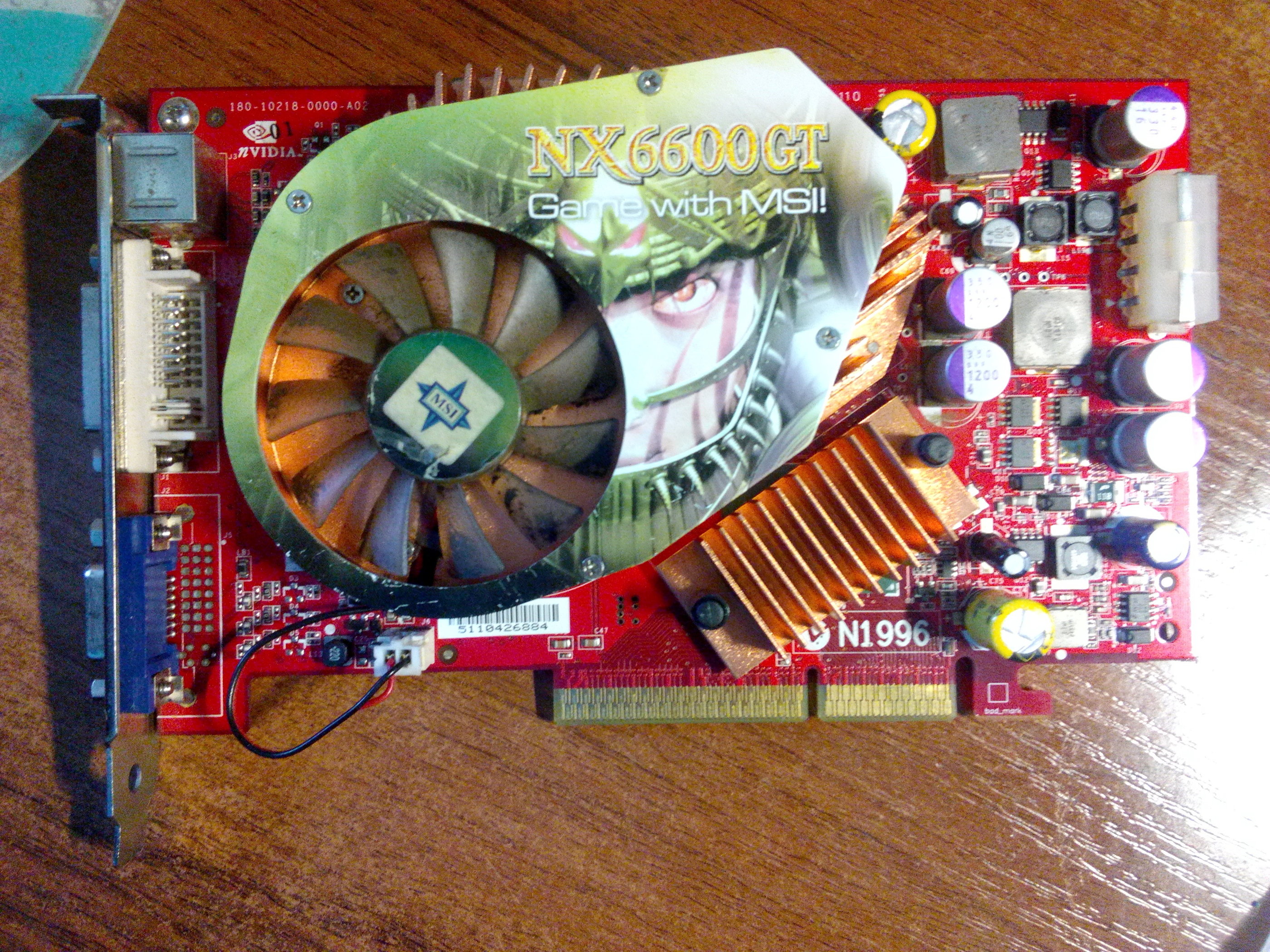

nVidia GeForce 6600 GT (MSI NX6600GT-VTD128)

Подобный 6600 GT был как раз у меня до 7950-го. Отработал где-то с 2004 по 2007-2008 года, навскидку не вспомню, так что данный подтип 6-ой серии для меня особо дорог. Тоже думаю как-нибудь создать "исторический" для себя билд компьютера уровня 2005 года.

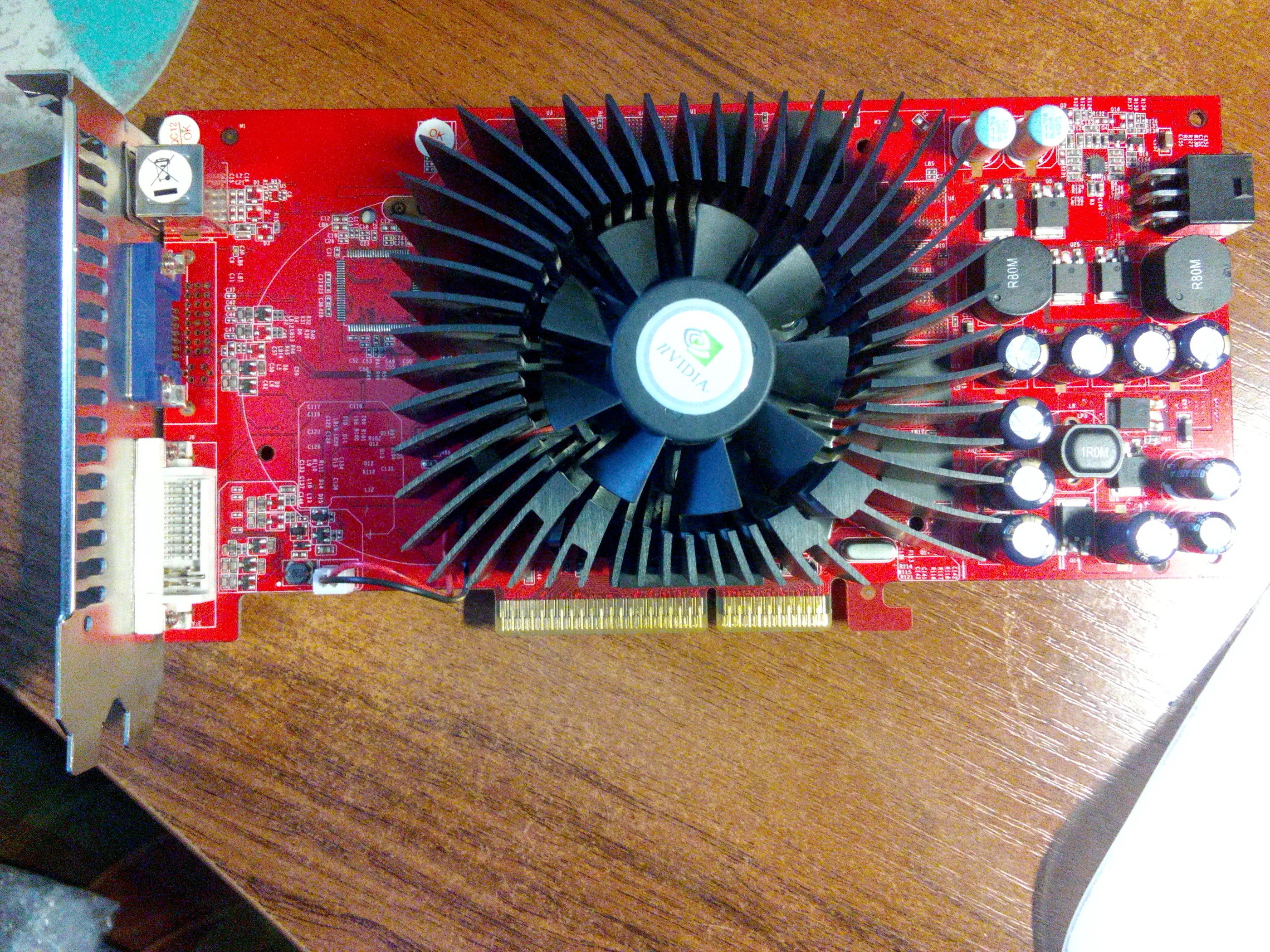

nVidia GeForce 6800 GS (Palit)

А вот о такой карточке в те времена только мечтать приходилось.
Эпический вид, эпический кулер. Глаза только так радует.

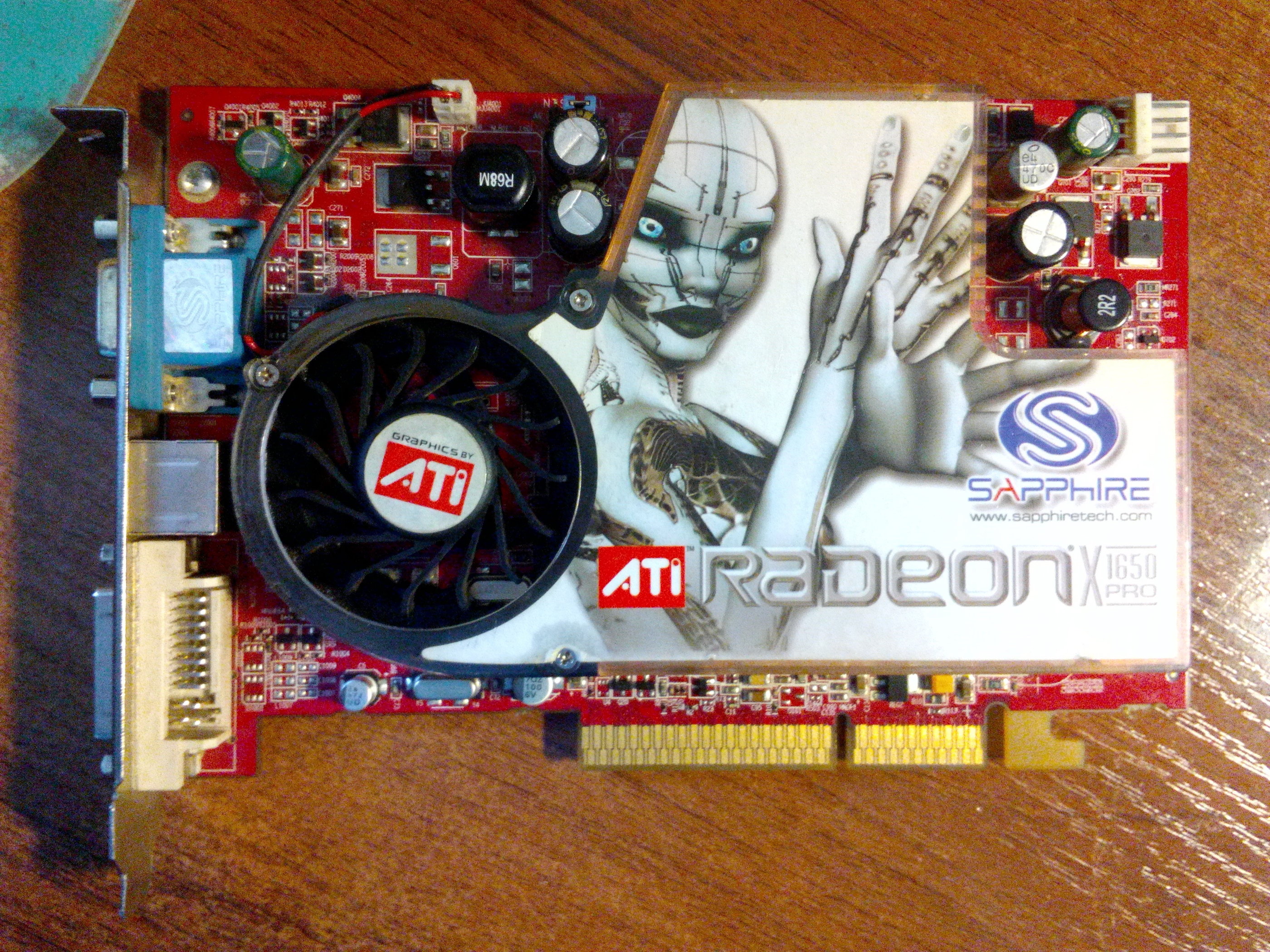

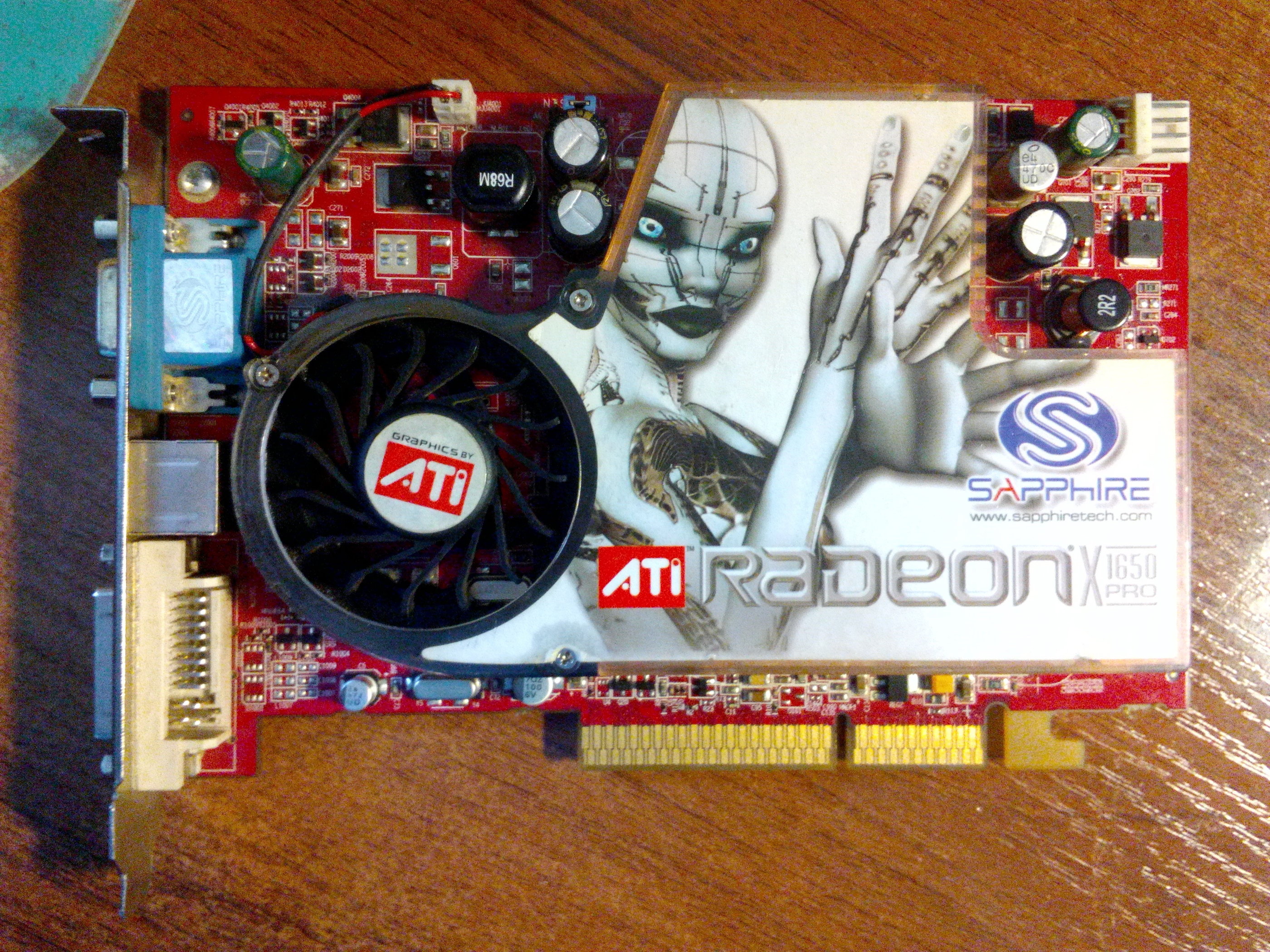

ATi Radeon X1650 Pro (Sapphire)

Аж целых 512 метров на борту. Надо будет потом интереса ради поискать что-нибудь из X1950.

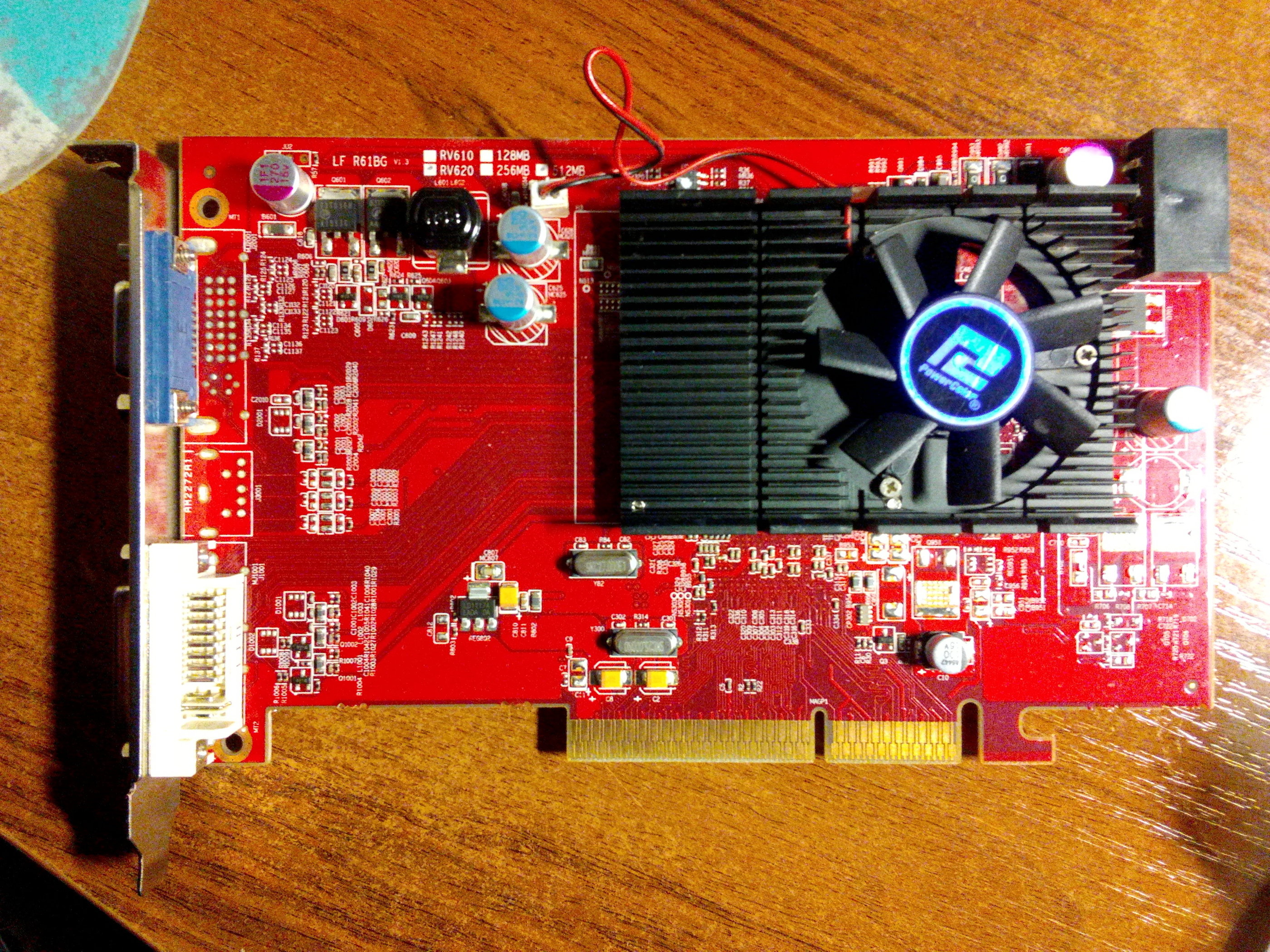

ATi/AMD Radeon HD3450 (PowerColor)

Это уже точно не олдгейминг, ибо эта карточка была сделана во времена симбиоза AMD и ATi, однако она довольно простенькая в своей серии, плюс к тому же одна из последних на AGP (самые последние были вроде как HD4xxx серии).



Самые быстрые AGP это: 4670, 4650, 3850, Х1950. В каком они порядке между собой расположены - не помню.



Да это и понятно. Я всё же больше для души искал варианты, то что я находил и то что мне предлагали.
Так-то сейчас из Радеонов я ищу разве что X800 (или X700) да X1950.
Из nVidia... да даже GeForce 3 Ti200 найти - буду рад, ибо для полноты коллекции сабжа не хватает.



315-й уже вполне хорош

--- добавлено 29 апр 2018, предыдущее сообщение размещено: 29 апр 2018 ---

Не только. Изначально было срезание по конвейерам (на уровне софта) и только затем версии с урезанной шиной (из открытых источников)

--- добавлено 29 апр 2018 ---

Полагаю, в целом примерно так: 3850 4670 4650 X1950

--- добавлено 29 апр 2018 ---

@Apache, отличное пополнение!)) А что уже есть из матроксов?



PCI:
Matrox MGA Millenium (недавно упомянутый)
Matrox Millenium 2
AGP:
Matrox Millenium G200
Matrox Millenium G250
Matrox Millenium G400 (две разных - SGR-16mb и SDR-32mb)
Matrox Millenium G450
Matrox Millenium G550 (аж три штуки)

Фотографии сабжей вроде все сюда выкладывал в разные периоды времени.



@Apache, не хватает Mystique 170, 220.. Impression Не торопитесь закрывать тему!

Вот уж с этим проблемы великой нет. Вопрос разве что в цене. И то встречаются вполне вменяемые предложения.
