Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



Menkau_ra
Для DOS/Win3x
ftp://ftp.mpoli.fi/pub/hardware/SOUND/OTHER/SC800.ZIP
Для WinNT
http://www.bitweb.com/reveal/iwnt0910.zip
Для Win9x живых ссылок уже не вижу.
Карта, насколько помню, перепрошивалась в GUS PnP. Альтернативное решение к вопросу о дровах, вроде как.



aleksej, Мидюшки она как я понял играть будет, но не демки для гусей? Какой обьём банка у неё?



Menkau_ra, она несовместима с гусями на базе GF1 (для этого нужна Pro версия этой карты, ну или, возможно, паяльник - RAM банка у неё в таком виде нет, только ROM). Если демка или игра с прямой поддержкой InterWave - заработает. Но таких почти нет.



aleksej, А что тогда за чип стоит на карте с маркировкой "MX"? Подозреваю это банк какой то? Ибо я такой чип на многих wavetable видел. Если это банк, то получает он только для GUS PnP совместимости?



Menkau_ra, именно так.



aleksej, у обычного PnP ты писал 4МБ банк же? А тут получается не больше 1МБ? Какой обьем у этих "MX" чипов?



Menkau_ra, у PnP софтовый банк на 4Mb, который можно загрузить при наличии такого объёма памяти на борту, набранного симмами. А ROM у неё (как и у этой) на 1mb - с литерами MX.

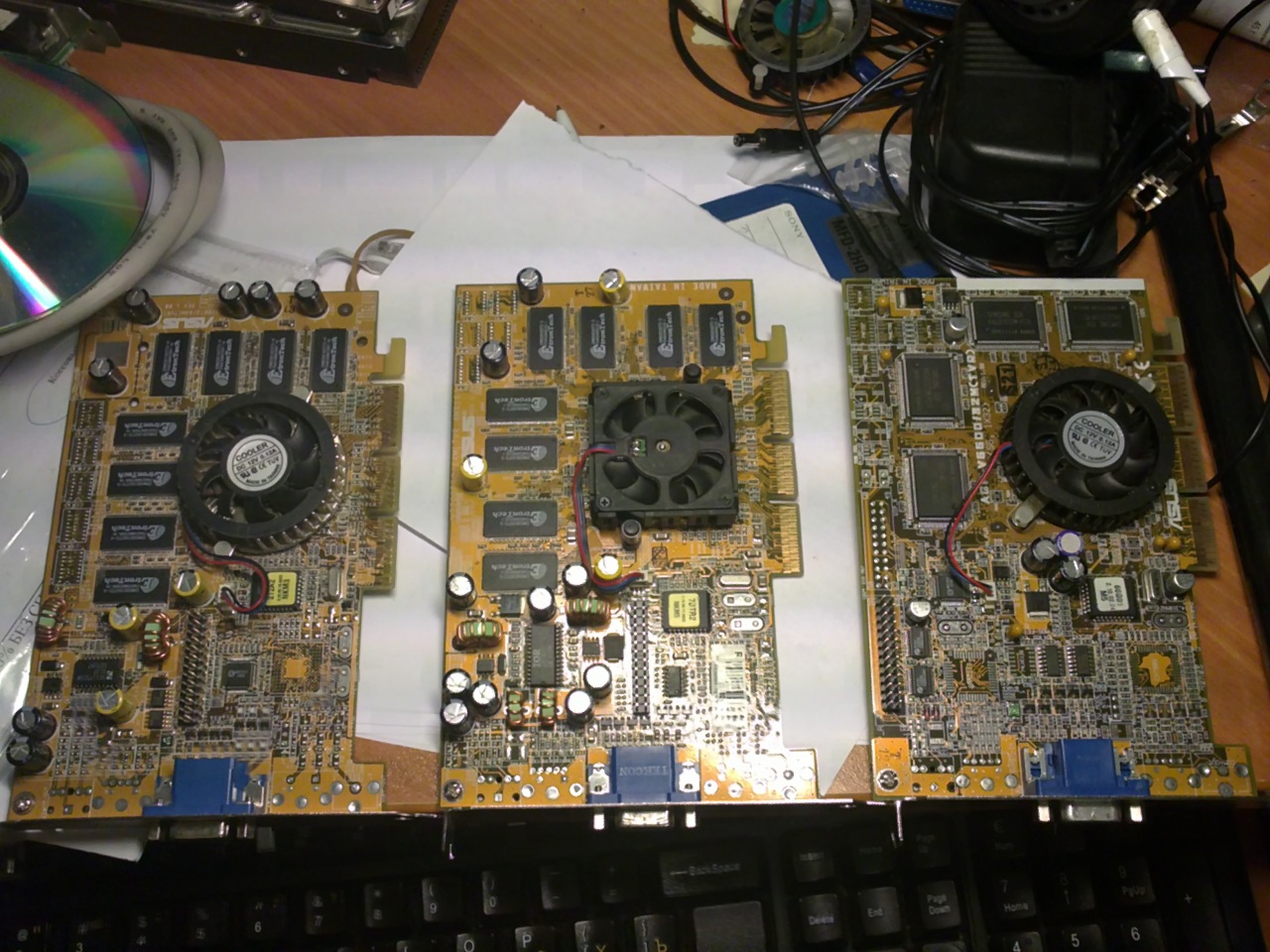

Слева направо: ASUS V8200 (Geforce 3 Ti 200); ASUS V7700 (GeForce 2 GTS); ASUS V6600 (GeFOrce 256)



Ворст, а чудище двухголовое где?



в корпусе просто с работы пока поздно прихожу и почти сразу спать. дома два двухголовых чудища, одно ASUS P2L97-DS, второе тот самый CUV4X-D. оба будут позже.



Странный архив. Там дрова вроде только для Win31. Для доса ничего нет. Зато есть инсталлятор с прогами для Win95, есть упоминание файла с дровами под него "13008110.zip 627k 14.05.96 Installation Disk for Win95", но самого файла почему то в архиве нет.



Игровой комп. Не совсем универсальный, точнее заточенный под belle epoque компьютерных игр - поздний ДОС и 3DFX
Проц - AMD K6-2+ - 450, 256MB RAM, LS 5MVP3, видео Voodoo4 4500 и PowerVR, звук PCI -MX 300, звук ISA - GUS PnP Pro + Roland Rap-10







виден краешек харада Bigfoot



Ох, а почто гусь грязный такой?

ASUS TX97-E, Intel Pentium 200 MMX SL27J, Gravis UltraSound MAX 2.1, Roland RAP-10/AT, Creative SB16 Value, Diamond Monster 3D II 12 MB, S3 Trio 64V2/DX 2MB, 3com 3C905C-TX-M.



zirkalo, Такой достался - пыль веков
Знаю, что как-то моют платы шампунями всякими, но не хочется рисковать. А вот бластера на этой машине нет, ни реального, ни эмулируемого - муторно было бы разводить прерывания и DMA, и к тому же первоначально комп задумывался под виндовые 3dfx/A3D игры, потом понадобилось куда-то пристроить гуся и роланд (не люблю, когда железки просто так валяются)



Никаких шампуней, бутылка бензина («калоша», бытовой) за бакс-полтора как раз уходит на то чтобы целиком заросший мхом комп отмыть (вместе с бп). Главное не стесняться и не экономить бенз, я в самых тяжелых случаях под конец мытья прям из горла обливаю, чтобы дрянь вся стекла. Иногда диву даешься сколько грязи стекает с внешне чистой железки. Испаряется очень быстро и дешевле чем спирт и спецсоставы.

Мой аве где-то по дороге затерялся, я уже и ждать перестал, нашел случайно в шкафу вот этот обкоц SB16... Ох и намучался я с ним. Решил причесать систему, переставил все, воткнул старые конфиги, ан нет. Не дает он гусю (классик/макс) видеть свои IRQ/DMA. Провозился полдня, так и не понял в чем дело, поэтому действовал старым добрым способом: выдернул эту пнп-дрянь, настроил гуся и потом воткнул бластер обратно. Тоже не люблю когда рабочие вещи просто так пылью обрастают.

А вообще в планах на весну собрать DLC, туда роланда (не нужен он на пне) с максом переставить, а в эту машинку тоже воткнуть K6 (только на пониженных), гуся пнп и тогда уже конфиг обязывает приобрести вортекс.

PS. Кстати, я бы поменял RAP-10 и гуся местами. Т.к. если ты пользуешь пнп под виндой — рискуешь нарваться на глюк с перегрузкой кодека (когда карта дико шуметь начинает), в этот момент InterWave превращается в микроволновку (пардон за каламбур). А у тебя воздух из кулера по симмам будет плавненько это дело обдувать, карта дольше проживет. Есть у меня один перегретый GF1 — на слух мерзота та еще.



zirkalo, На мой взгляд и на пне роланд не помешает, работает нормально, есть правда одно "но". Чтобы был звук в играх, надо этот роланд сделать основной звуковой в винде, потом выйти из винды в дос, иначе будет только midi. То, что он в сеансе дос не работает или работает не всегда понятно, драйвера виндовые старые, еще для 3.1, но почему карта в досе без винды не работает, видимо нужна еще программа инициализации?
А что за DLC?



Касательно рап-10 на пне — это имхо про мой случай, когда планируется более древняя машинка. А дров я на него не ставил никаких (находил что-то под 3.1, но даже не смотрел их), просто порт указываю на котором он висит и все.

486DLC — это финт ушами, по сути 486 без сопроцессора и с распиновкой под 386. Ну или 386 с командами 486 и кэшем. Хочу нормально в дум играть на трехе.



Попробовал гуся пнп под виндой, как-то странно работает. Там есть 2 устройства воспроизведения - CODEC wave driver и SYNTH wave driver. Если выбрать CODEC, то при воспроизведении .wav вылетает ошибка, если SYNTH, то сначала .wav играются нормально, но после воспроизведения midi хрипят. Карта настроена на 3 и 6 DMA и 5 прерывание.
В ДОС играх все работает.



Не перегрузка кодека случаем? Громкость не сильно задрана?
