Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

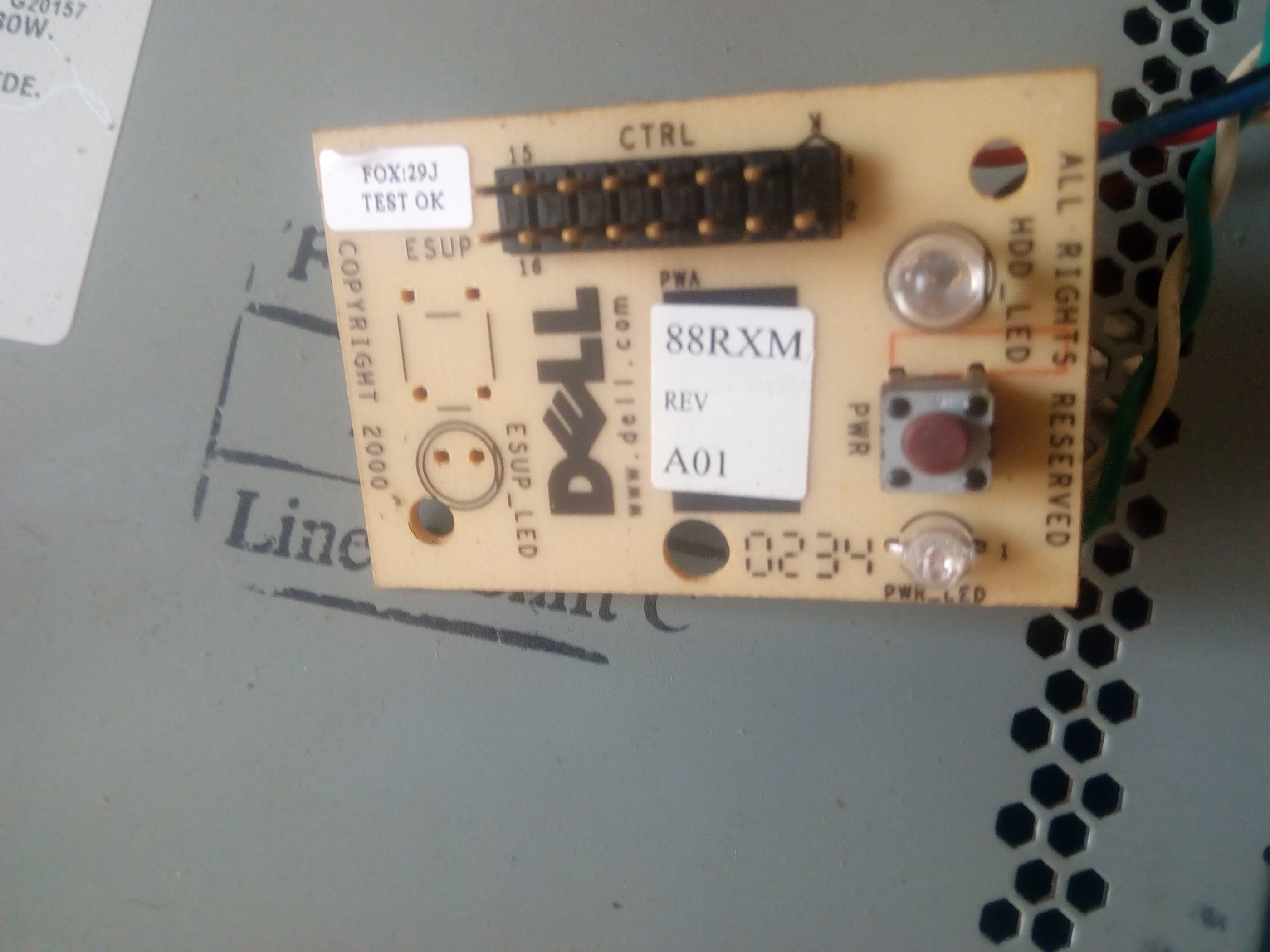

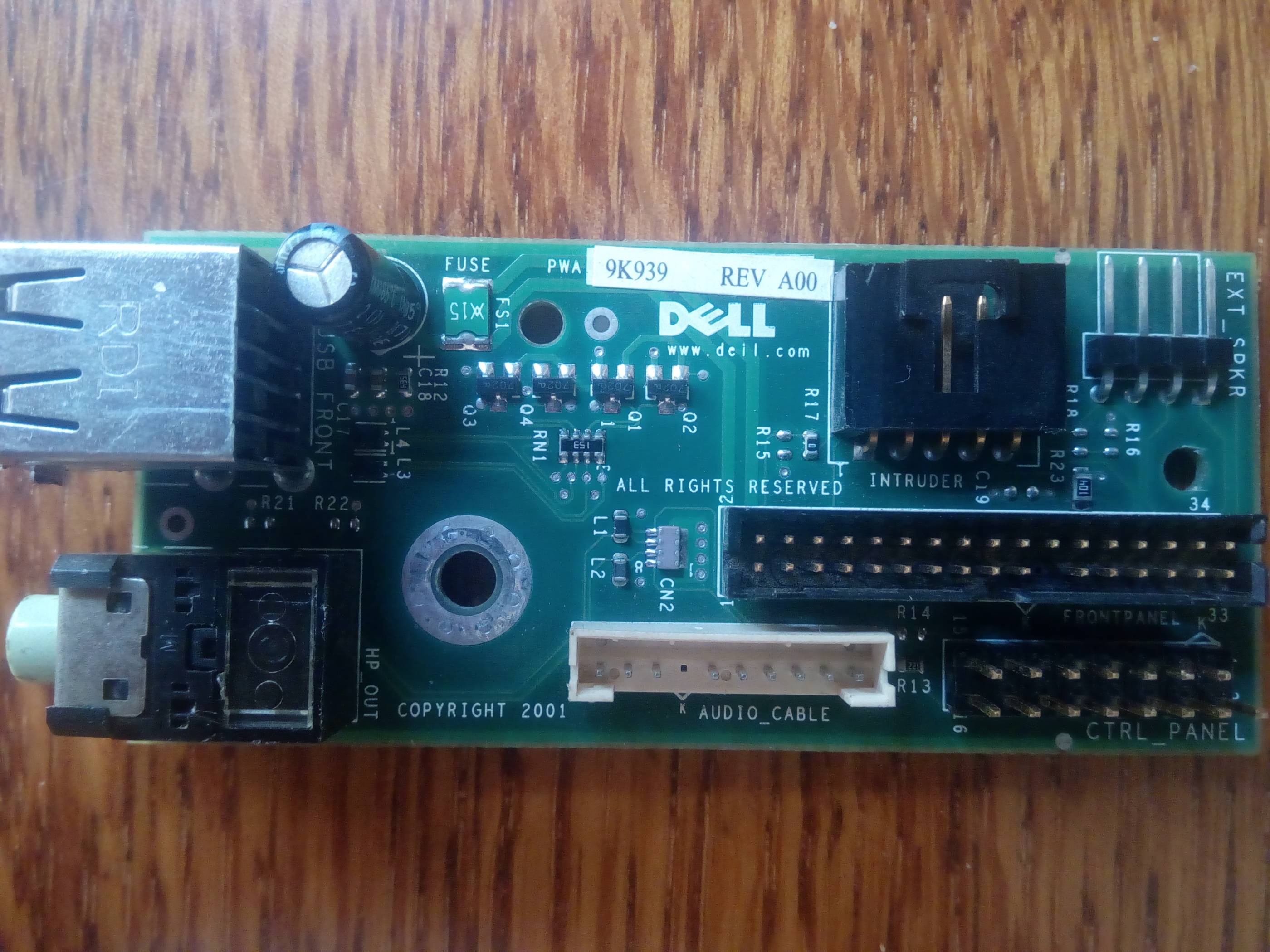

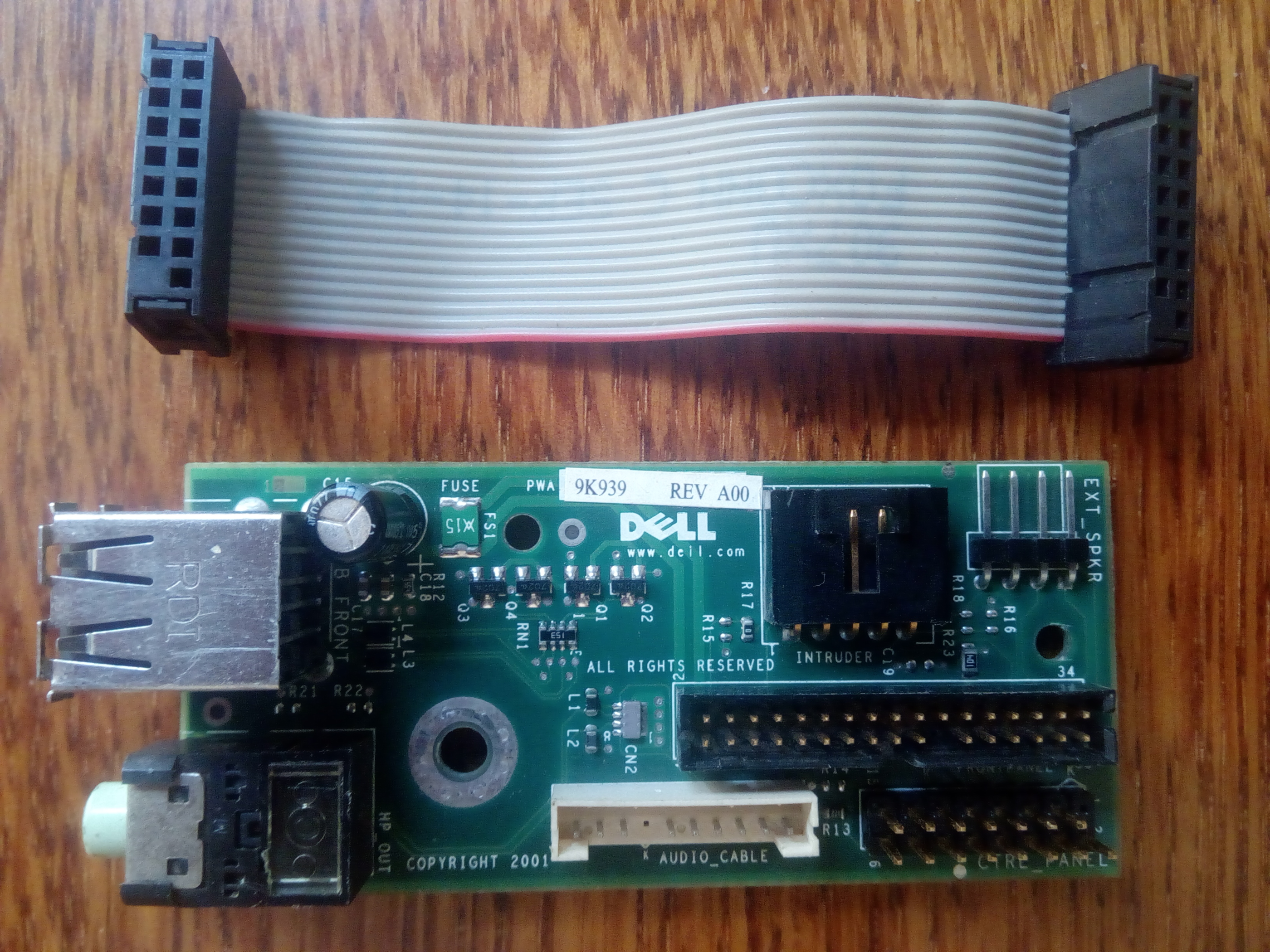

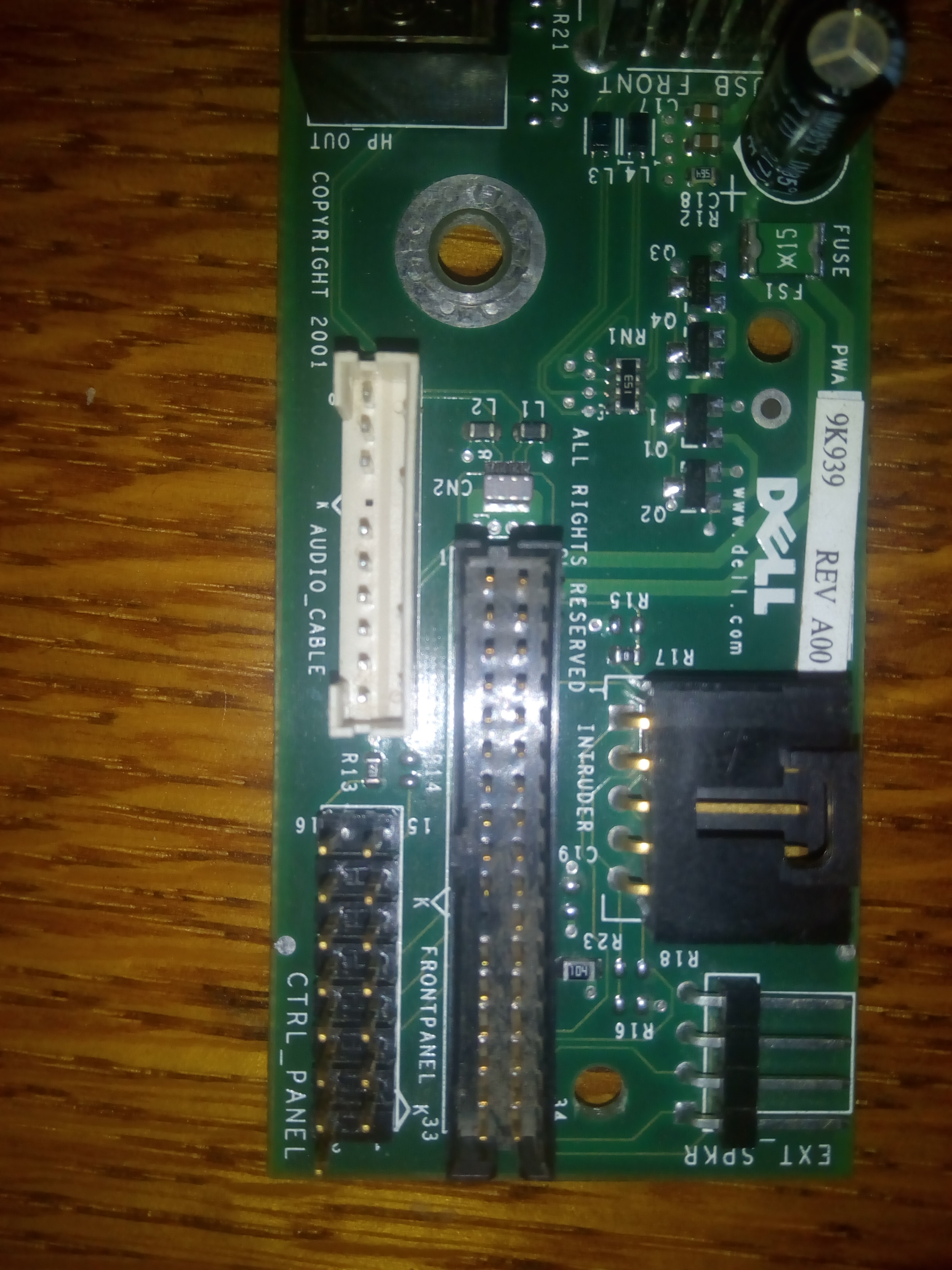

В общем вот начинка морды Dell Optiplex 260, как и было сказано мной ранее, сделано весьма извращённо и в рассчёте максимально затруднить обслуживание не инженерами самого Dell - несколько дополнительных плат и шлейфов передающих сигналы друг через друга к материнской плате и обратно:

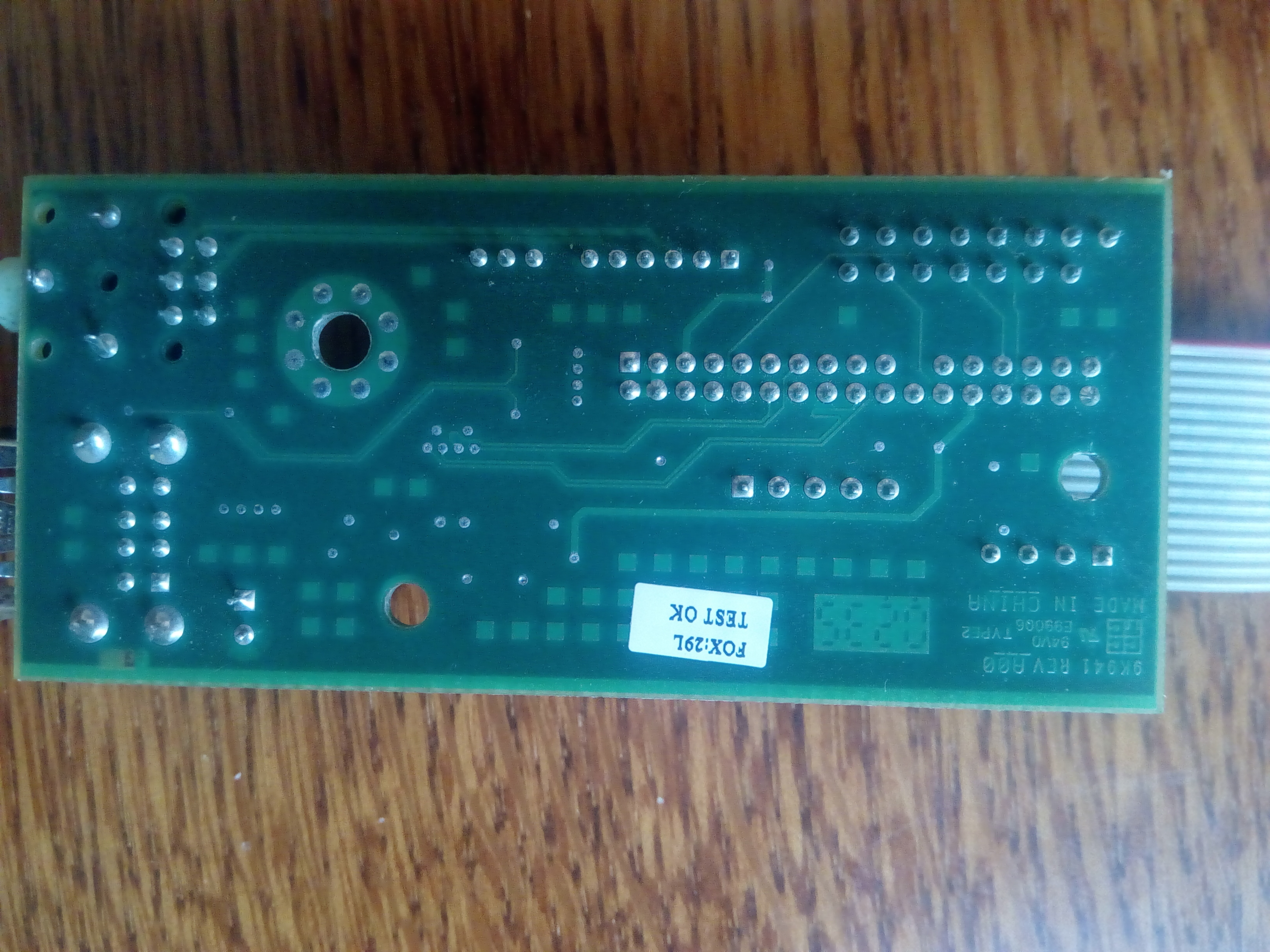

Фото сделаны с нескольких ракурсов, чтобы было видно дорожки, что даст возможность понять логику работы всего устройства в целом.

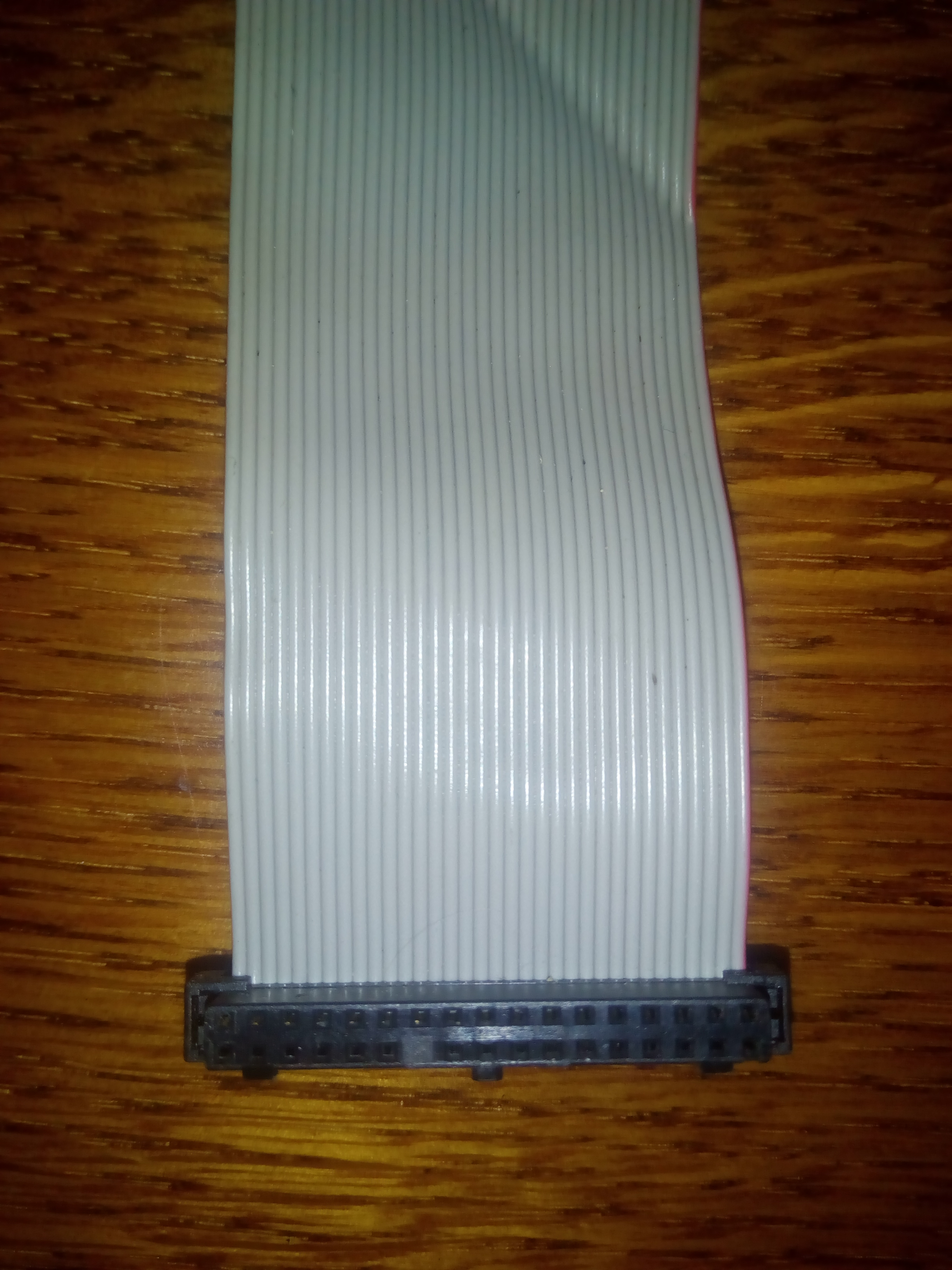

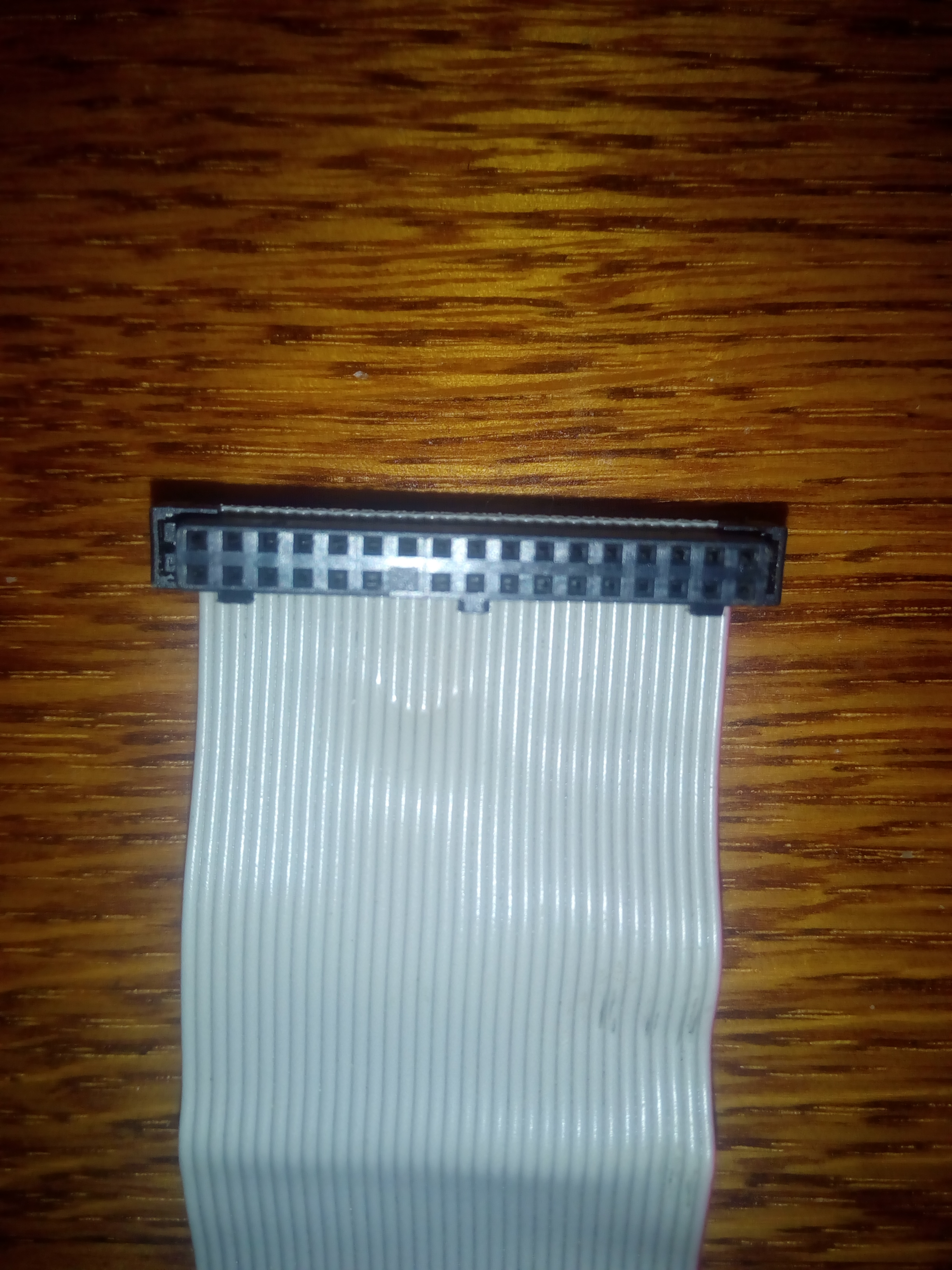

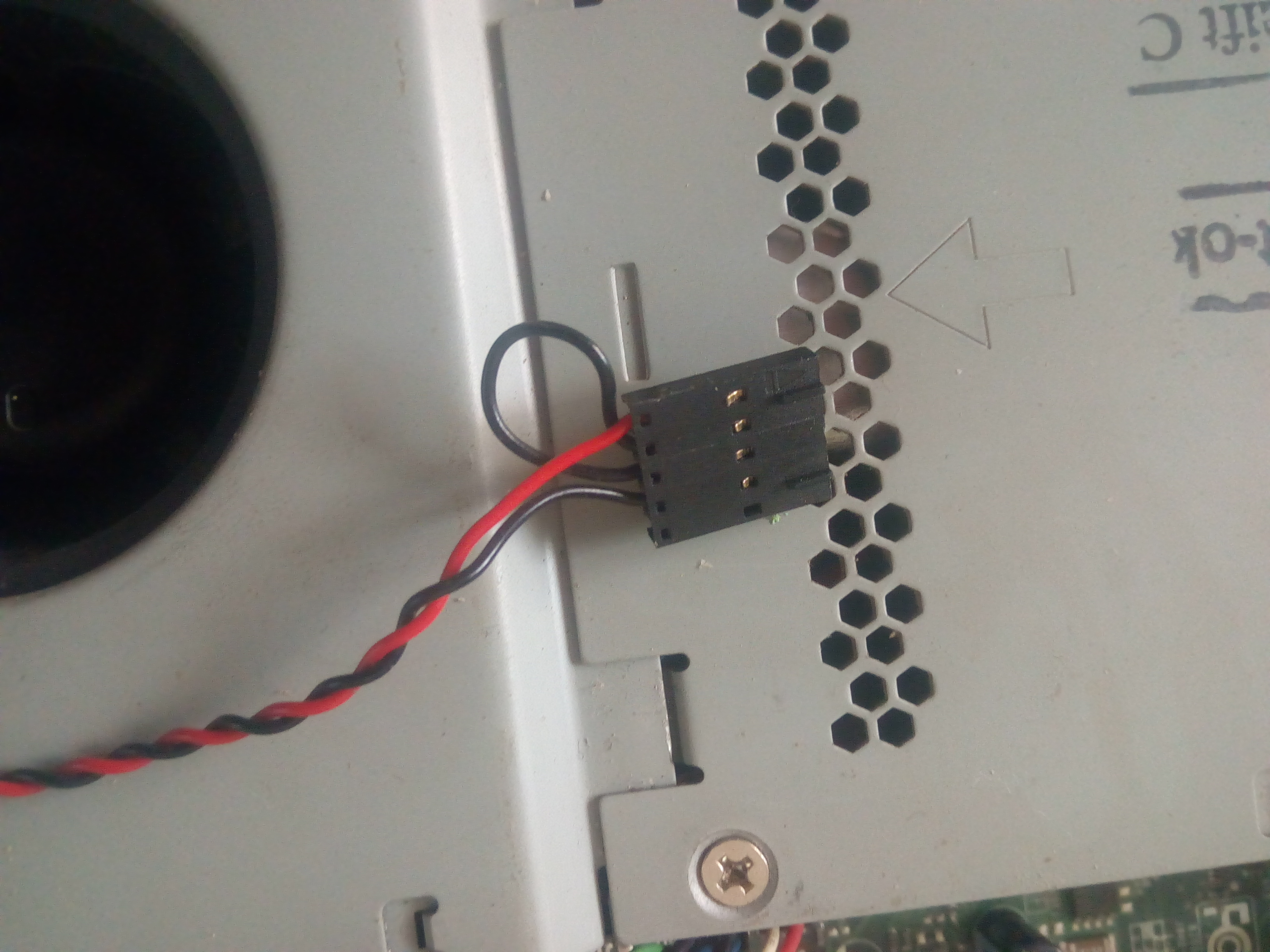

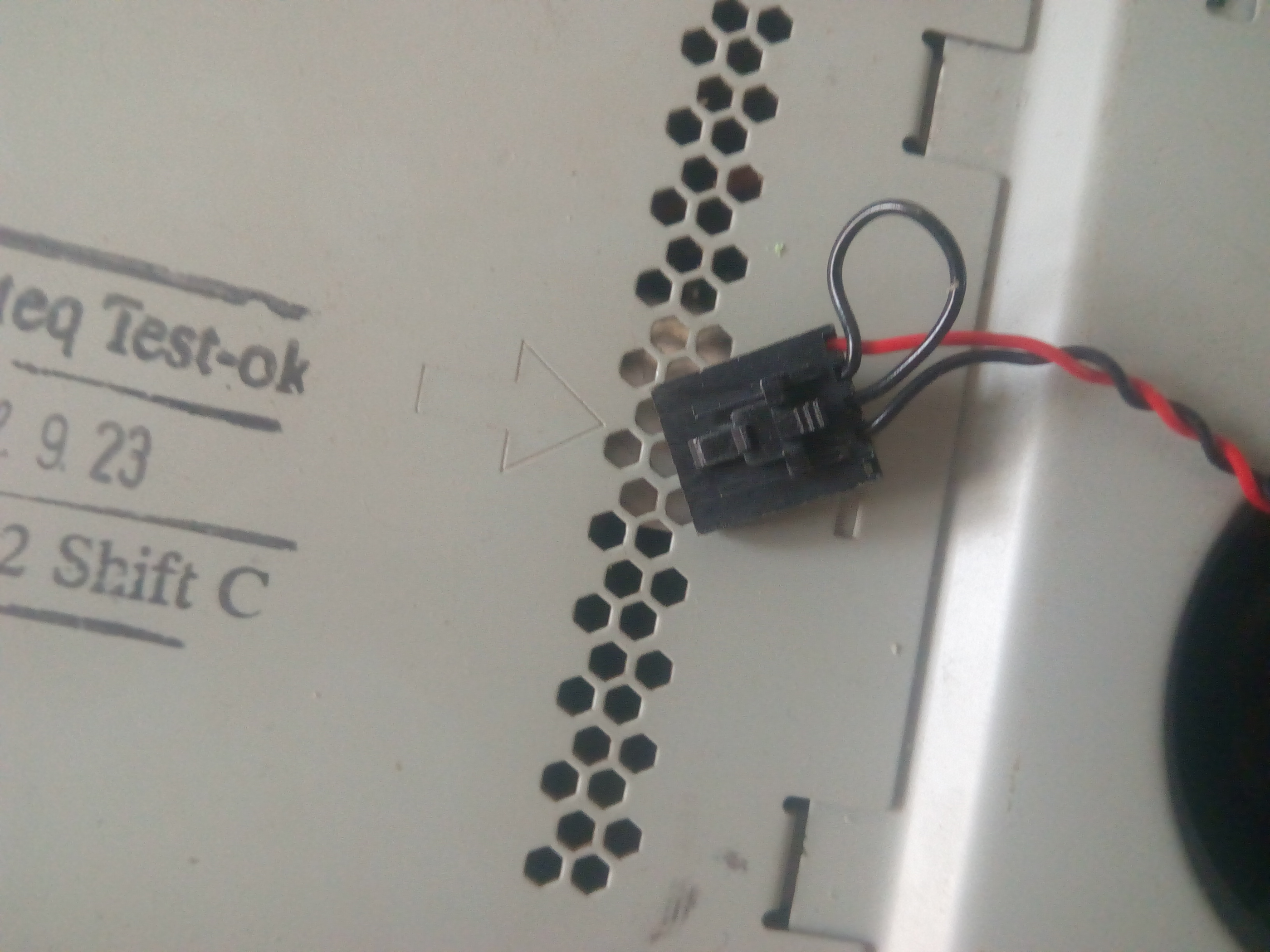

Оба шлейфа прямые, без перекруток проводников, но разъёмы имеют различия.

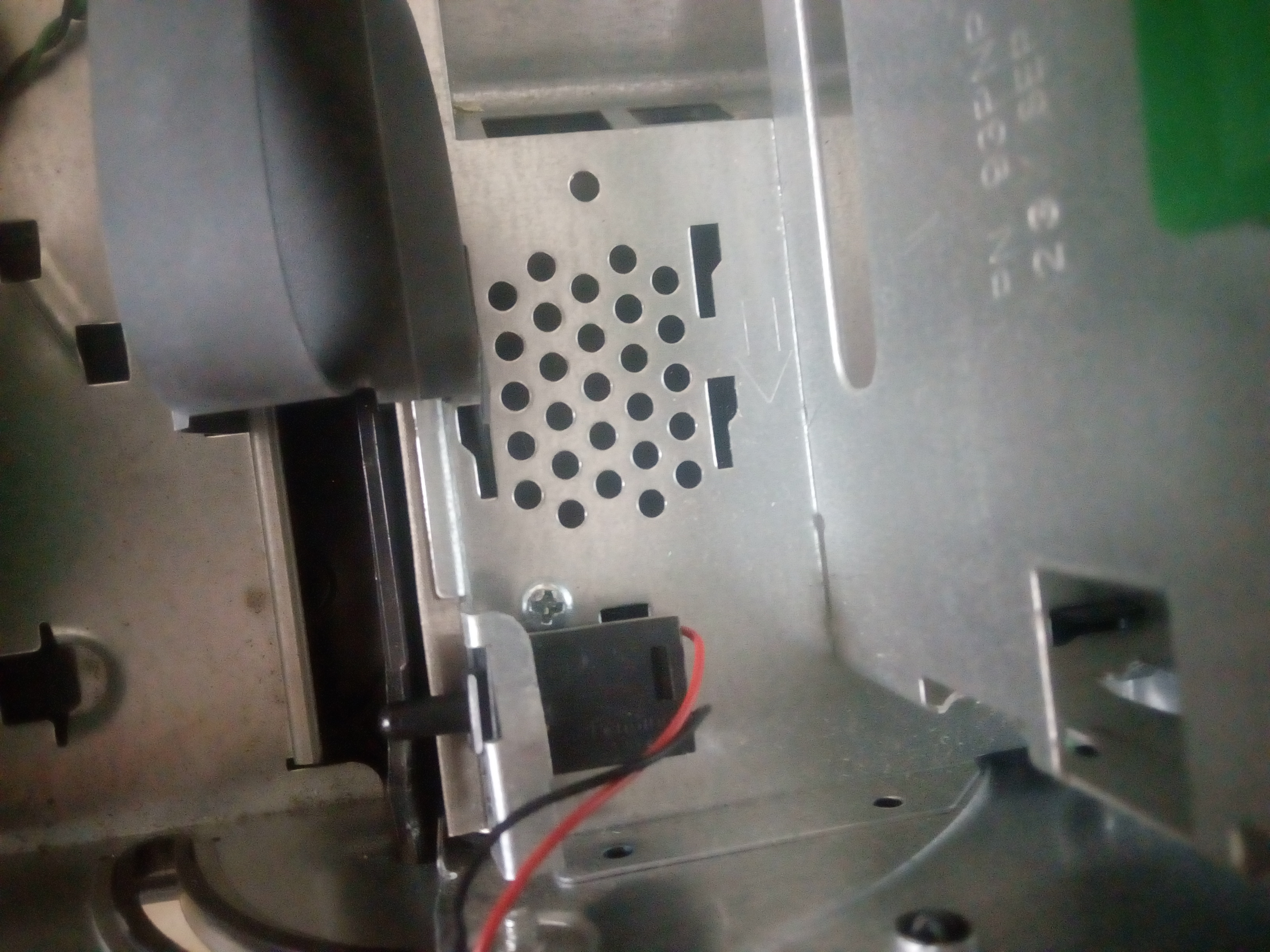

Непонятная кнопка и её разъём - это датчик открытия корпуса, на небрендовых материнках этот фокус почти не используется. Так вот когда корпус закрыт - кнопка зажата ! Почему это важно ? А потому что родная делловская мать отказывается нормально включаться, если корпус открыт. Вот такие фокусы.

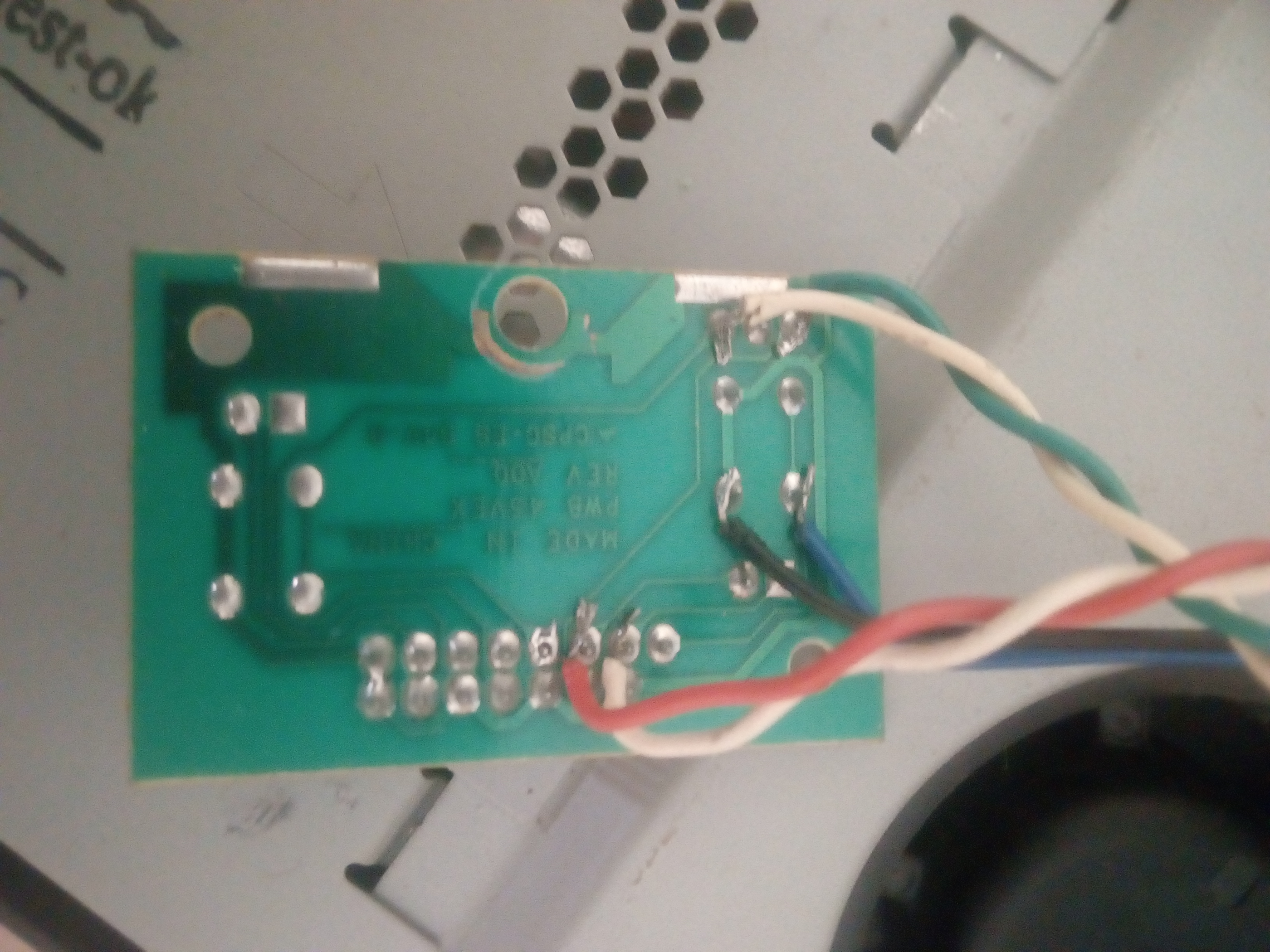

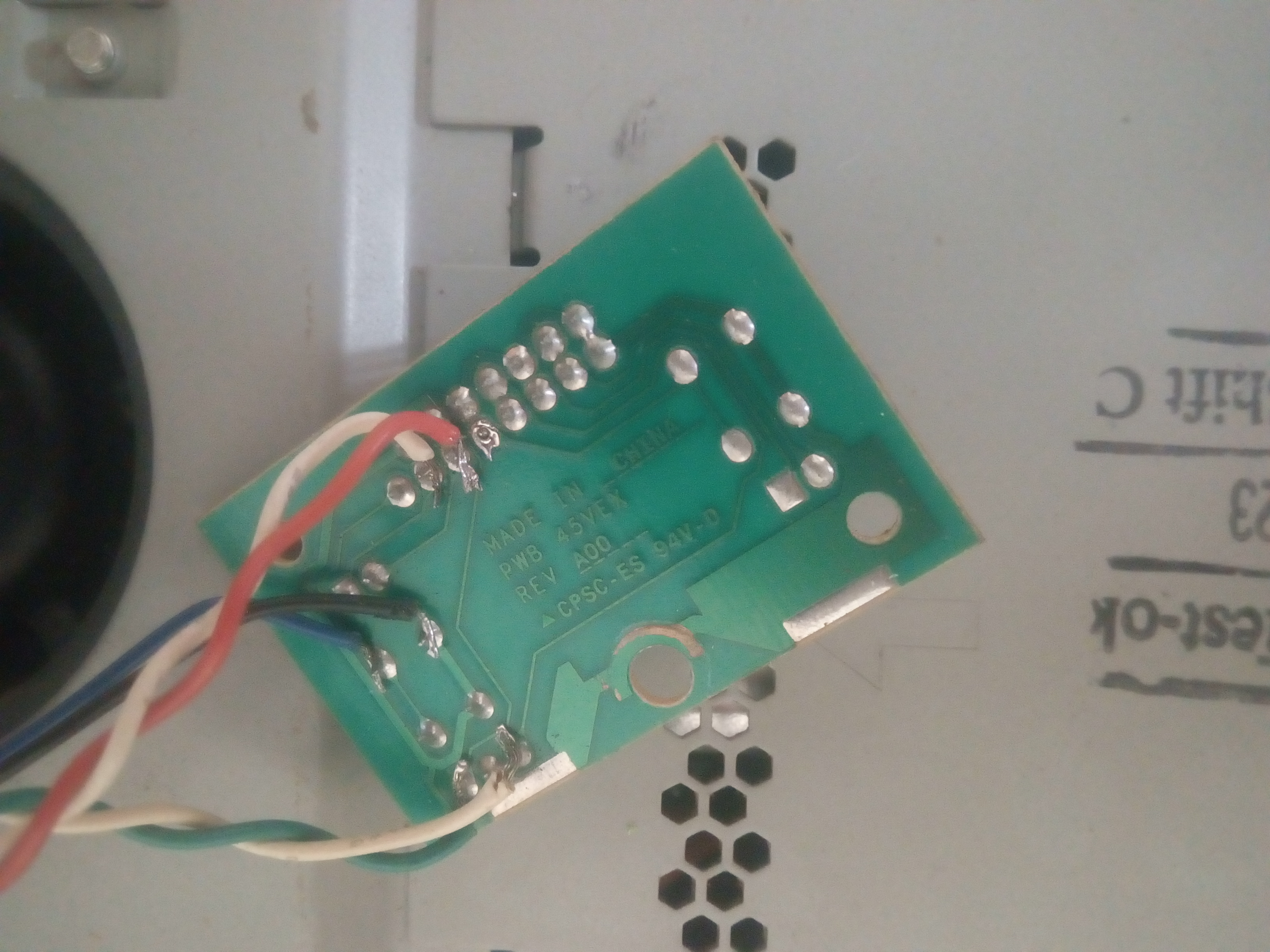

Провода напаянные поверх платы выключателя и светодиодов передней панели - обычные разъёмы для вполне стандартной материнской платы от Intel (D845GVSR) на которую было заменено зверски убитое в поисках знаний прекрасными юными девами делловское чудовище.

Что интересно - плата от Intel даже немного лучше родной от Dell (845GL), так же имеет датчик открытия корпуса и все прочие фишки, да ещё и по размеру подошла идеально.

Разумеется, шлейфы в этом случае уже не используются и не соединяют платы между собой ! Плата звука и USB пока что не переделана и не установлена на место.

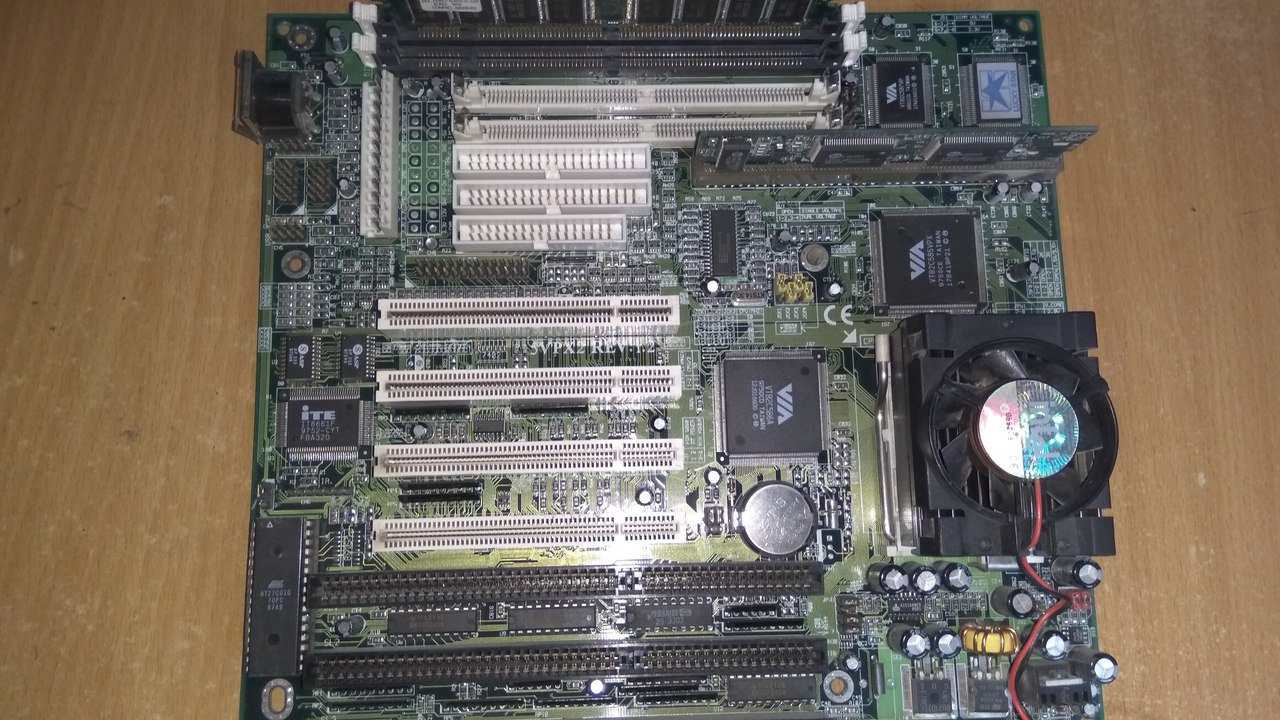

Вертел в руках материнку под сокет7, и с удивлением обнаружил на ней микруху с российской маркировкой. Следов пайки не заметно, пайка ничем не отличается. Интересно стало, это норма? А если нет, то как так?



@slant24rus, впаять микросхему чисто не велик труд. Вопрос, где эта мать успела побывать за свою жизнь, вероятно и будет ответом, как туда попала эта микруха. Но таки же да - раритет по своему.



К555АП6 полный аналог SN74LS245N и видимо, что ее туда уже поставили на замену.
Другой моменет, почему ТТЛ микруха там могла выйти из строя, можно только гадать.



Классный подход.
Козырёк зачем? Окно на юг/запад и жалюзи не спасают? Добавь тёмную (не обязательно именно чёрную) занавеску.



так специально задумано - крутопонтовый корпус, монитор в кепочке и сам владелец в чёрных очках а ля Дюк Нюкем, который смотрит на яркое солнце не щурясь. Сидя при этом на ящике с кружкой чифиру. А на экране крутится сцена с Максом Пейном из 3DMark 2001.



Кишиневский завод "Мезон" им. 60-летия СССР, г. Кишинев Запросто могли купить и ставить оригиналом, если, например, цена подходила.
Оно уже и тогда и сейчас "советские" заводы клепают те же кристаллы стабилизаторов 78xx, продавая их не разваренные. А там или китайцы или кто угодно могли корпусовать и ставить свои логотипы на корпус.



По твоей ссылке Мезон закончился в 92-м году. Плата из второй половины 90-х. Скорее всего аккуратный ремонт.

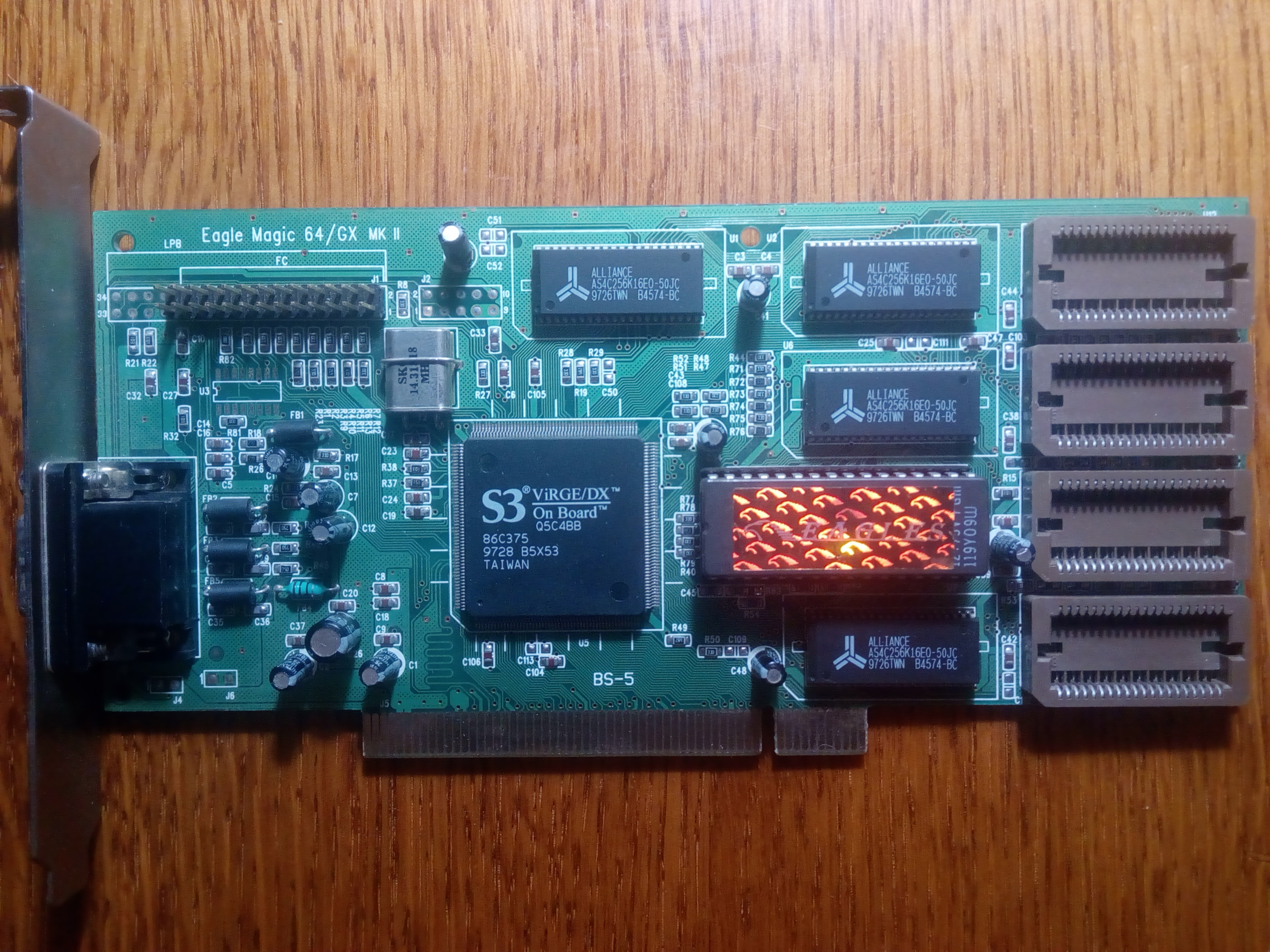

Немножко S3 на основе 735 (Eagle и Stealth 3D 2000 Pro)



выбор такой ОС странен если комп для игр? лучше тогда уж хрюшку поставить и радоваться.
или у вас перс. ностальгия по 2К окошкам?

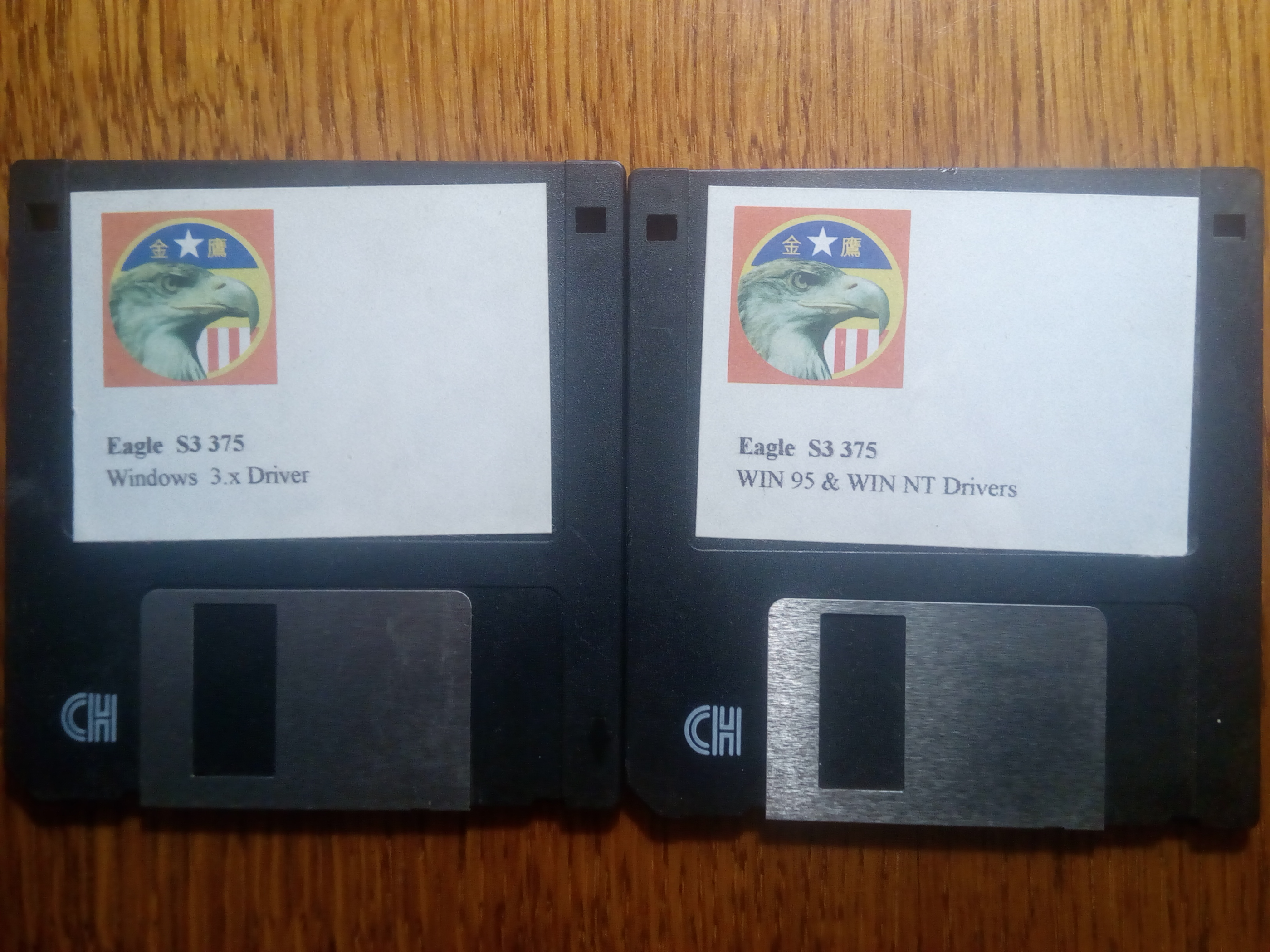

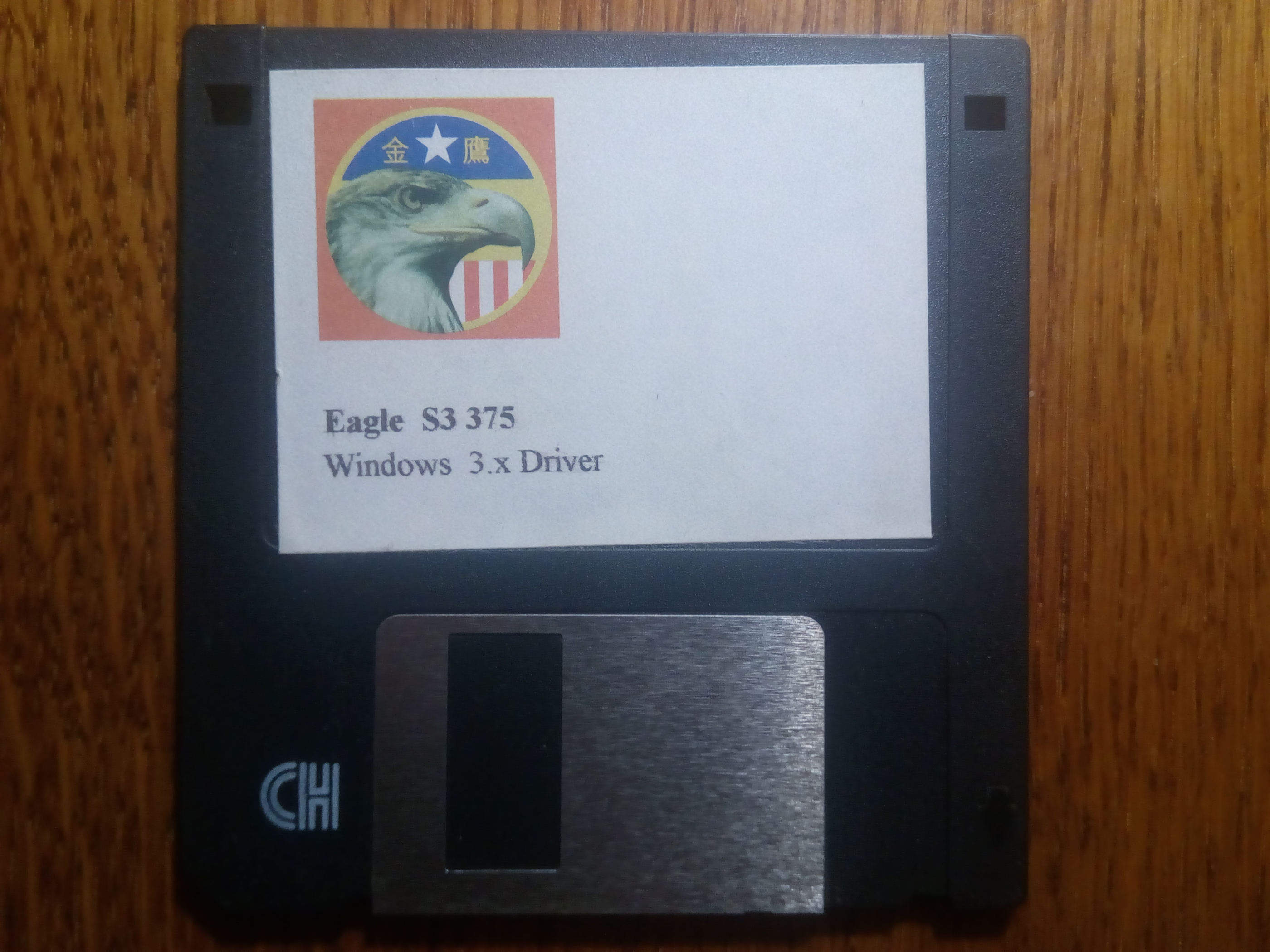

@Bato-San, Есть у меня такая же дискета. Только дискета... Содержимое её я довльно давно, немножко того...
Как с качеством картинки? Брендовых виржей у меня почти нет (нормальных брендов в проверенном точно нет). Мои в той или иной степени мылят все.



@Bato-San, а можно получить дамп биоса даймонда?

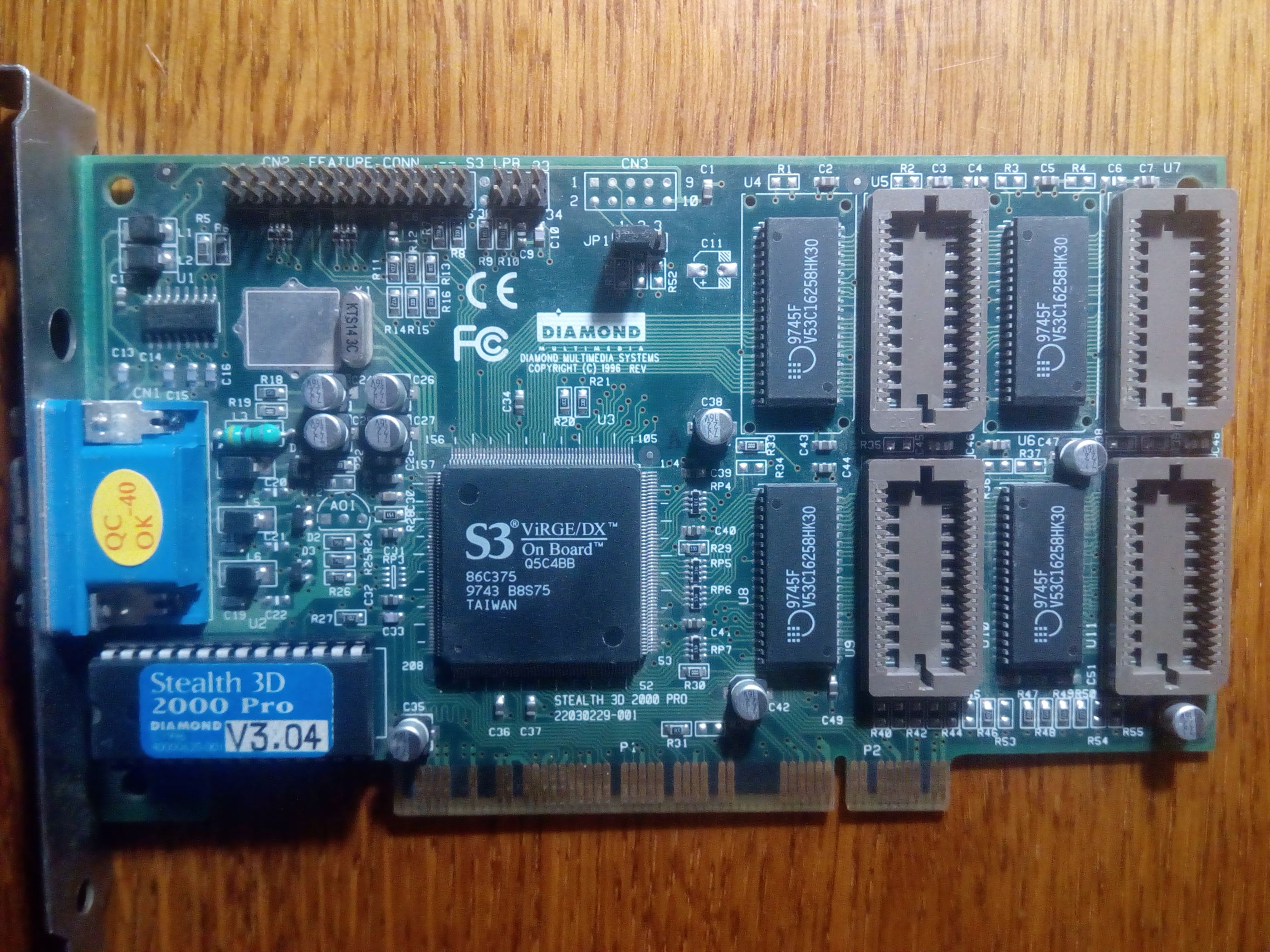

Diamond Stealth 3d 2000 PRO, наверное самая быстрая видеокарта на чипе S3 Virge DX, частота 72Mhz и только на этой карте можно запустить игру Destruction Derby (S3D version), на остальных видеокартах (virge dx), придется предварительно подставлять bios и драйвера от Diamond.

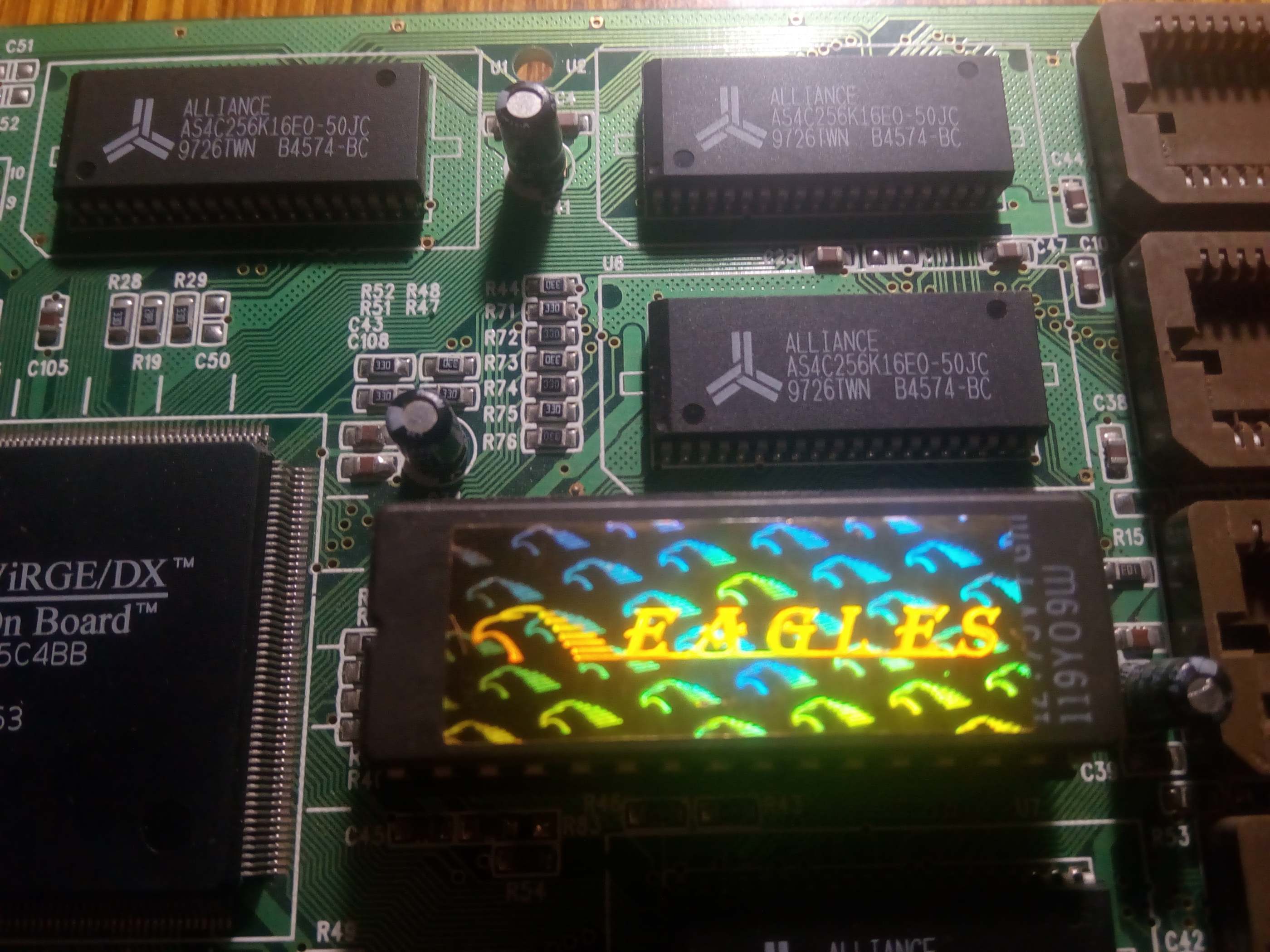

Eagle, судя по маркировке памяти, с большой вероятностью работает на частоте 45-50Mhz, очень медленно.



@Колючий, качество картинки отличное, мыла нет, текст не плывёт ни в одном из графических или текстовых режимов. Для обеих карт.

Пока искал дисковод способный прочитать эту дискету - нашёл вторую ! Надо кому ?

можно. И от той и от другой до кучи.

@TakedaSun, не угадал.

Читаем pdf даташиты на память Alliance и Mosel Vitelic.

С удовольствием запущу что угодно, но только если всё это будет залито куда то, где не требуется регистрация, телефоны, входы через соцсети и т.п.

Добавлено: архивы драйверов и биосы видеокарт.



Тогда предлагаю прикрепить их здесь к посту. Может еще кому-нибудь пригодятся.



@Bato-San, не угадал?
Diamond Stealth 3d 2000 PRO, совершенно точно работает на частоте 72 Mhz (теоретически возможен разгон до 80Mhz).

Eagle, используются 50нс чипы памяти, типичная скорость устанавливаемая производителями видеокарт для такой памяти около 45-55Mhz, максимальная допустимая частота примерно 60Mhz (разгон).

--- добавлено 21 май 2018, предыдущее сообщение размещено: 21 май 2018 ---

Мне нужно, так как коллекционирую драйвера S3.



@TakedaSun, если нужно, напишите, какой утилитой снимать биос. Есть Virge (в том числе Diamond), DX (в том числе ASUS), VX (Diamond, ELSA)



@TheMadLynx, @Колючий, @TakedaSun, драйверы и биосы добавлены в сообщение выше.

Если есть какие то драйвера для S2000Pro - выкладывайте для сравнения.
Будем разгонять, раз такая шустрая.

Ну и парочка видео, чтобы чисто оценить качество и возможности работы



@Suchender, самый простой путь -- использовать отладочные опции AIDA32 (у меня версия 3.92, вроде). Там есть несколько "родных" прошивальщиков (ATI и т.п.), но нужно выбирать просто Save VGA bios.

--- добавлено 21 май 2018, предыдущее сообщение размещено: 21 май 2018 ---

@Bato-San, предлагаю на сравнение: последний адекватный референс, родные даймондовские, хро-метал (вроде, уже от VIA) и какой-то самопал.



DIAMOND_STEALTH_VIDEO_3D_2XX0_PRO_WIN9X_DRIVER.exe - FTP File Search

--- добавлено 21 май 2018, предыдущее сообщение размещено: 21 май 2018 ---

Выкладывай!
