Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov



На выходных или на той неделе полноценно соберу стенд - посравниваю. Ибо повод есть.

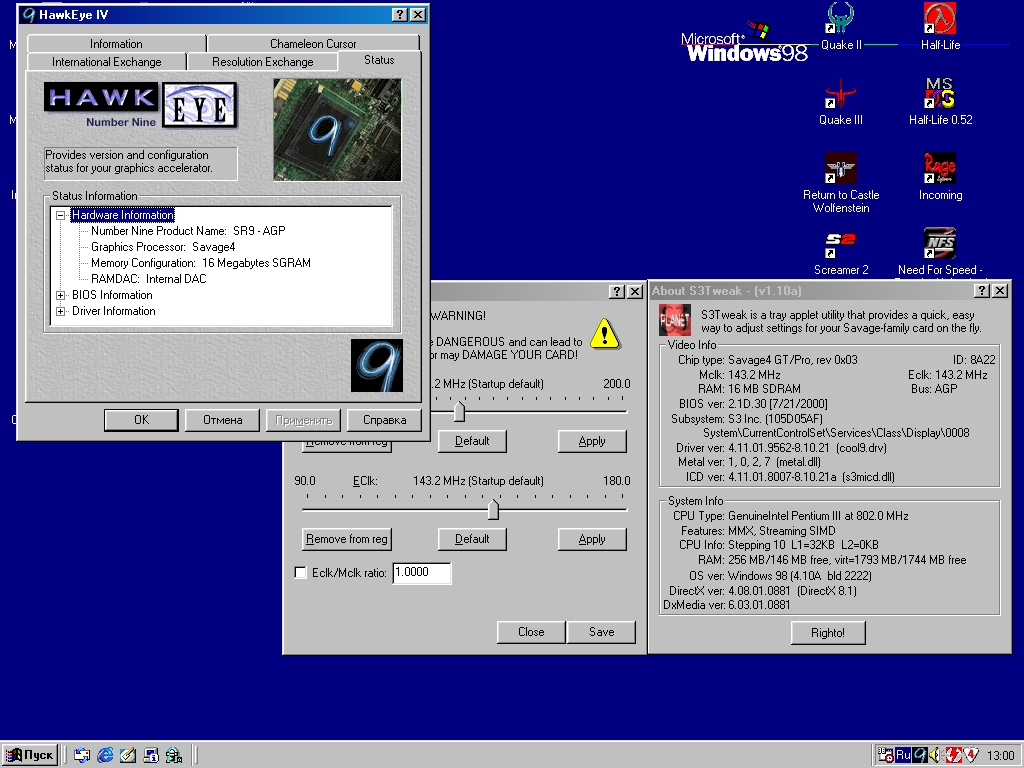

Добавлю ремарку - (данные тесты делал я довольно давно), что моя Number Nine SR9 SGRAM DVI (Которая как раз S3 Savage4 Extreme) - у неё частоты чипа и памяти 143 МГц. Сейчас не вспомню, штатная ли это частота чипа Extreme или нет.

У Joytech A4-S4SDTV-C частоты были гораздо меньше.



В ревизии, в чём же ещё) Софт для обоих одинаковый.

Не надо быть жадиной! Пролетело мимо тебя - прилетело к кому-то другому



у меня все скромно этим августом. Довесок к уже вывешенному еще меньшему довеску))

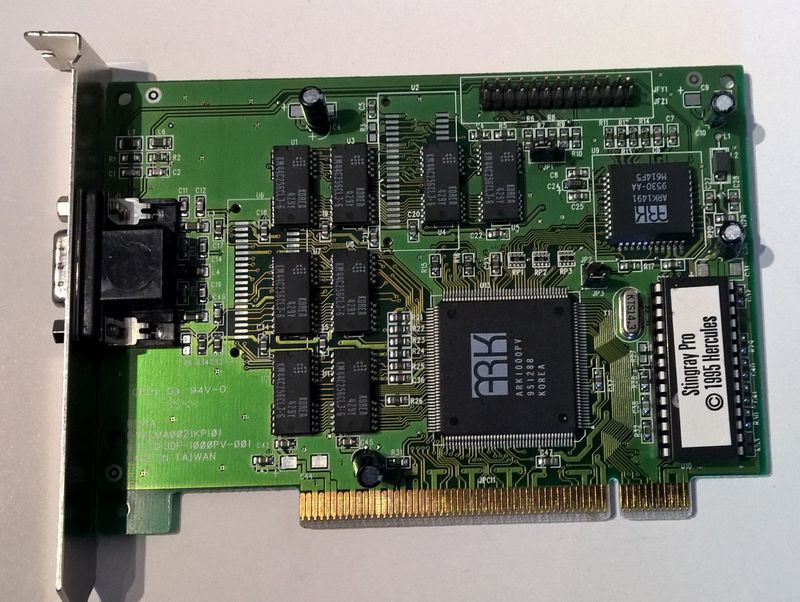

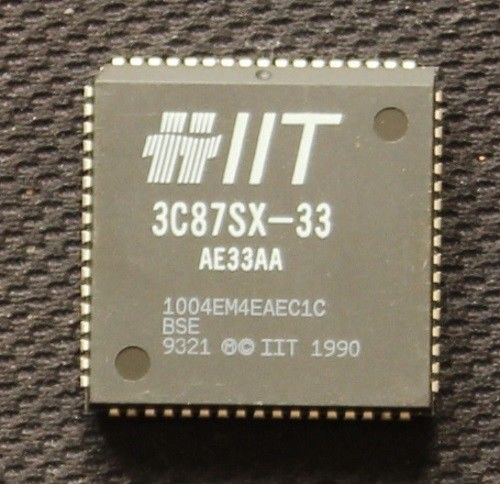

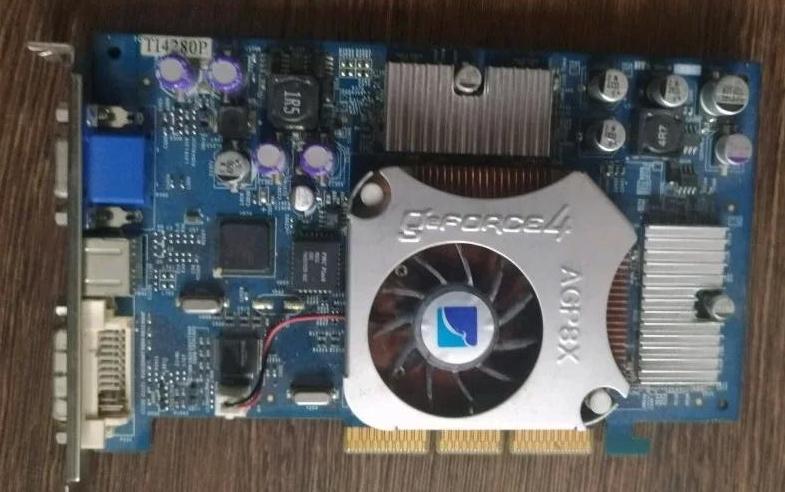

ARK просто не было, так что соблазнился. Картинка очень качественная. Сопроцессор - для моей единственной 386-й платы. Ну а GF4200 - приобретен по причине бренда и еще в большей степени, - возможностей разгона.

--- добавлено 28 авг 2018, предыдущее сообщение размещено: 28 авг 2018 ---

у меня все почти наоборот. Единственная карта на 16Mb - SDRAM)

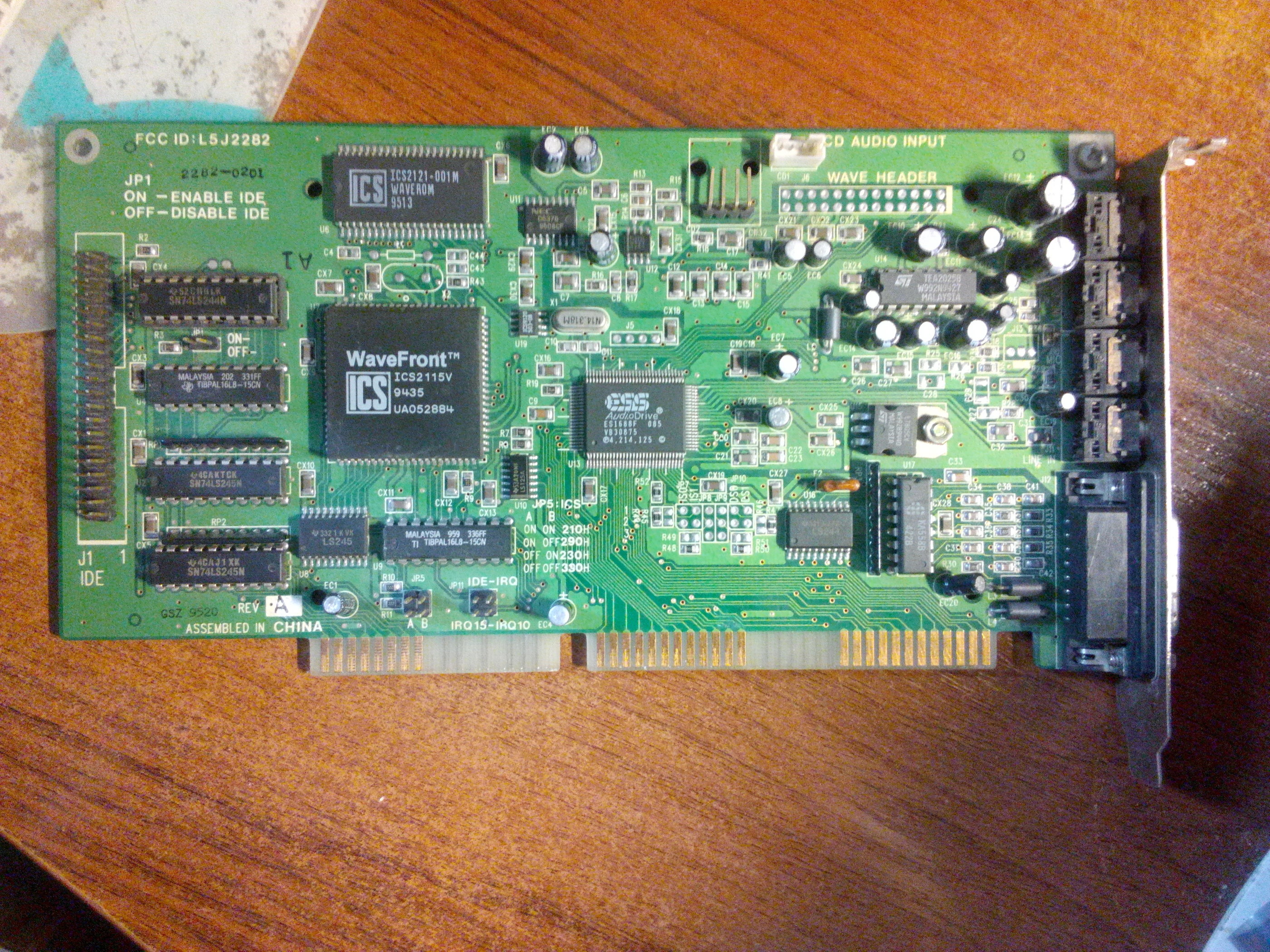

О, поддерживаю, действительно интересна. И вдвойне интересна тем, что, наверное, имеет не конскую цену от имени Turtle Beach. Даже выглядит привлекательнее, чем TB, из-за ESS (TB обычно CS/AD пихали). Да, втройне интересна.

А что ж набор видеокарт столь банален? Если уж это коллекция, то всякую коллекцию красят необычные экземпляры, а не убойное количество всякой всячины. Ну вот, например:

Очень интересный экземпляр, можно пробовать в 66 МГц слотах серверных материнок.

Я считаю, что расширение любой AWE32/64 симмками/херинками и прочим абсолютная блажь в свете существования карт EMU10k, которые понимают и работают с банками SF2 в ОЗУ. Вот если бы можно было, как правило, загружать SF2 в среде DOS, тогда да, расширение памяти было бы очень ценной вещью. Но ведь это не правило, а очень редкое исключение. И ещё очень редкое явление, когда игра умеет AWE (EMU8k), но не умеет GM. Обычно все игры, знающие AWE, знают также и GM и могут работать в сеансе MS-DOS из-под винды. Так что SF2 легко использовать в режиме GM с картами Live/Audigy, всё равно под голым DOS загрузка банков на AWE 99,999% недоступна. Поэтому дорогостоящие SIMM30 или проприетарные модули или SIMMCON адаптеры - блажь!
Кто считает, что я не прав - возражайте, пожалуйста. Интересны аргументы против.



@LANRUS, возражаю. Не обязательно блажь. Каждому свое. Есть еще такая вещь как эстетика. Иначе

неверно.



Ну хорошо. Пусть SF2 в ОЗУ не эстетично, зато надёжно и практично. Ладно, про эстетику понял, ответ принят. Но, между прочим, ничего необычного в проприетарных разъёмах/модулях или в SIMM30 нет. Ну, может быть, это эстетично, хорошо. А ещё аргументы? С точки зрения юзабилити.



Юзабилити в том, что можно не использовать Live! второй картой, когда есть AWE.

Ваш Кэп



@Revolter, OK. Вводим условие, что мы используем Windows95/98 и не используем Live, только AWE. Ситуация предполагает, что у нас очень слабый ЦПУ и не очень много памяти, так? Т.е. нагрузить в Windows такие карты, как Live/Audigy, и тащить их драйверы ему тяжеловато. Потому что в противном случае, имея достаточно производительный комп, юзая Win9X, не поставить Live (или Vortex) по меньшей мере глупо.

Всё это смахивает на первопень, причём из младших, самых дохлых. Или 486. Только на таких компах можно задаться целью:

Ну или если юзер категорически хочет юзать Vortex, и никаких Creative Live/Audigy.

@Revolter, ну и вот теперь сам посуди, насколько редкие, прямо-таки исключительные рамки ты поставил, чтобы "не использовать Live! второй картой".



Вот так бы сразу! Тебе бы в маркетинг. "Если вам не нужна эта функция, то вы - иррациональный дебил!" Раз всё строится вокруг этого тезиса, то и обсуждать тогда нечего.



Ну не знаю. Это все та же тема о функциональности того-сего. Не предмет для спора. Разнообразие имеет место быть и это хорошо. А что до универсального билда, то спорить тем более не о чем, раз вы говорите, что Live! лучший вариант, разбираясь в предмете, значит так оно и есть. Но кому интересен этот билд как единственное решение? Хм. Как в анекдоте, - "правильно.. но скучно!"



О маркетинге можно рассуждать, когда технологии-современники конкурируют, предлагать версии, предполагать перспективы. А в ретроспективе, про дела минувших дней, без маркетинга всё ясно. А именно: на сегодня любой ретрокомп под 98/ME выше первопня у любого ретрогеймера имеет на борту или Live, или Audigy, или Vortex, причём без всякого маркетинга от моего имени Значительно реже YMF или Solo-1. Скажем так прямо, Creative в львиной доле случаев, скажу 90% - не ошибусь.

Так что я исхожу не от принудительного построения данного тезиса, а от того, что это

существующий факт, а не навязанный мной постулат. Факт, имеющий место быть в огромном количестве живых ретромашин. А факт, как говорится, самая упрямая в мире вещь.

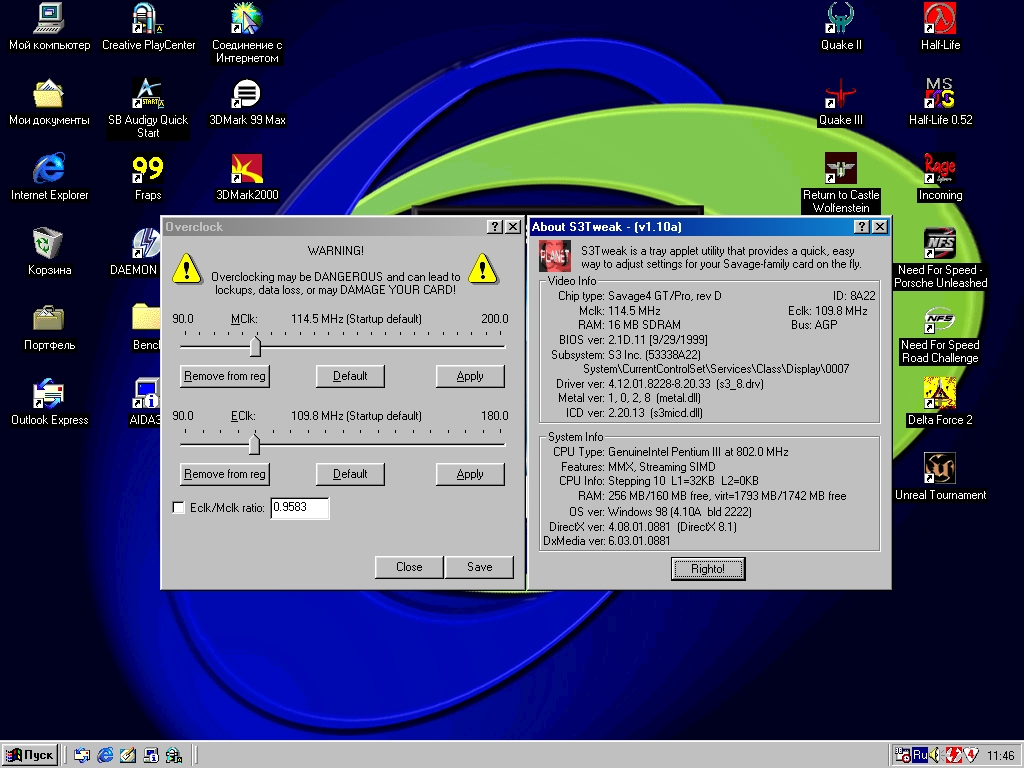

У моей PCIшной Savage4 из известного магазина частоты 125/125мгц. Есть еще AGPшная Savage4, но она еще медленнее, и не везде заводится (в той материнке, где я тестирую карты этого класса, она не завелась), частоту точно не помню, вроде мегагерц 110.



Облом. На двух системах у меня Terratec. Еще на двух - по YMF-724F-V + Diamond m80. И только один раз представлены SB100 и Vortex. И глупым мне это совсем не кажется.



Никакой это не облом. Понятно, что у одного и того же юзверя разные сборки, и это не глупо. Единственное, чего я не понимаю, зачем тебе «дубляж». Но, наверное, свои причины есть. Только не надо свой парк представлять как глобальную статистическую картину.

--- добавлено 29 авг 2018, предыдущее сообщение размещено: 29 авг 2018 ---

Да, кстати, Терратек – это не чип и вообще понятие растяжимое. Ну т.е. у них разные карты выпускались. Интересно, о каких идёт речь? Интересно мне как поклоннику отменного качества исполнения их плат.



Ни в коем разе. Это только к тому, что всегда есть выбор. Terratec разные и не дублируются. Ямахи весьма универсальны, особенно если нет isa.

p.s. Terretec DMX 6Fire и Terretec SixPack+/DMX XFire 1024

--- добавлено 29 авг 2018, предыдущее сообщение размещено: 29 авг 2018 ---

@Apache, согласно тем данным, которыми я пользуюсь, штатные частоты для Extreme - 160/160. Pro-версии были разные, как 125/125, так и 125/143



Это на Envy и на Crystal? Хорошие карточки. У меня тоже интересная есть DMX 1.0 на ESS Canyon 3D.

--- добавлено 29 авг 2018, предыдущее сообщение размещено: 29 авг 2018 ---

С разъёмом WT под дочку



Да. Звук на уровне. Даже на Crystal. Мое скромное собрание:
Offtop

Terratec DMX
Terratec DMX 6Fire
Terratec DMX XFire 1024
Terratec EWS 88D
Terratec EWX 24/96
Terratec SiXPack 5.1

--- добавлено 29 авг 2018, предыдущее сообщение размещено: 29 авг 2018 ---

На XFire он тоже есть, как и на SiXPack 5.1 и аналогичной Turtle Beach Santa Cruz



Ого, да вы, батенька, фанат.
У меня нет никакого собрания, я вообще не занимаюсь собирательством. У меня установлена EWS64 в рабочем компе, а DMX просто лежит и ждёт своего часа. Но времени нет ни на что. Только вот тестированием своего микшера последние полгода и занимаюсь (кроме отпуска, отпуск – для отдыха). Но теперь я вздохнул свободно, уволился с одной из работ



@LANRUS, не то, чтобы фанат, но однажды познакомившись с Terratec, отлипнуть уже не получается) Много лет просидел на XFire. Только Win7 заставил искать другие варианты. А так да, собрание, чего нельзя сказать про видеокарты, ведь я их активно тестирую. Звук же - чтобы слушать и только))



Ниже.
Как и обещал - отчитываюсь.

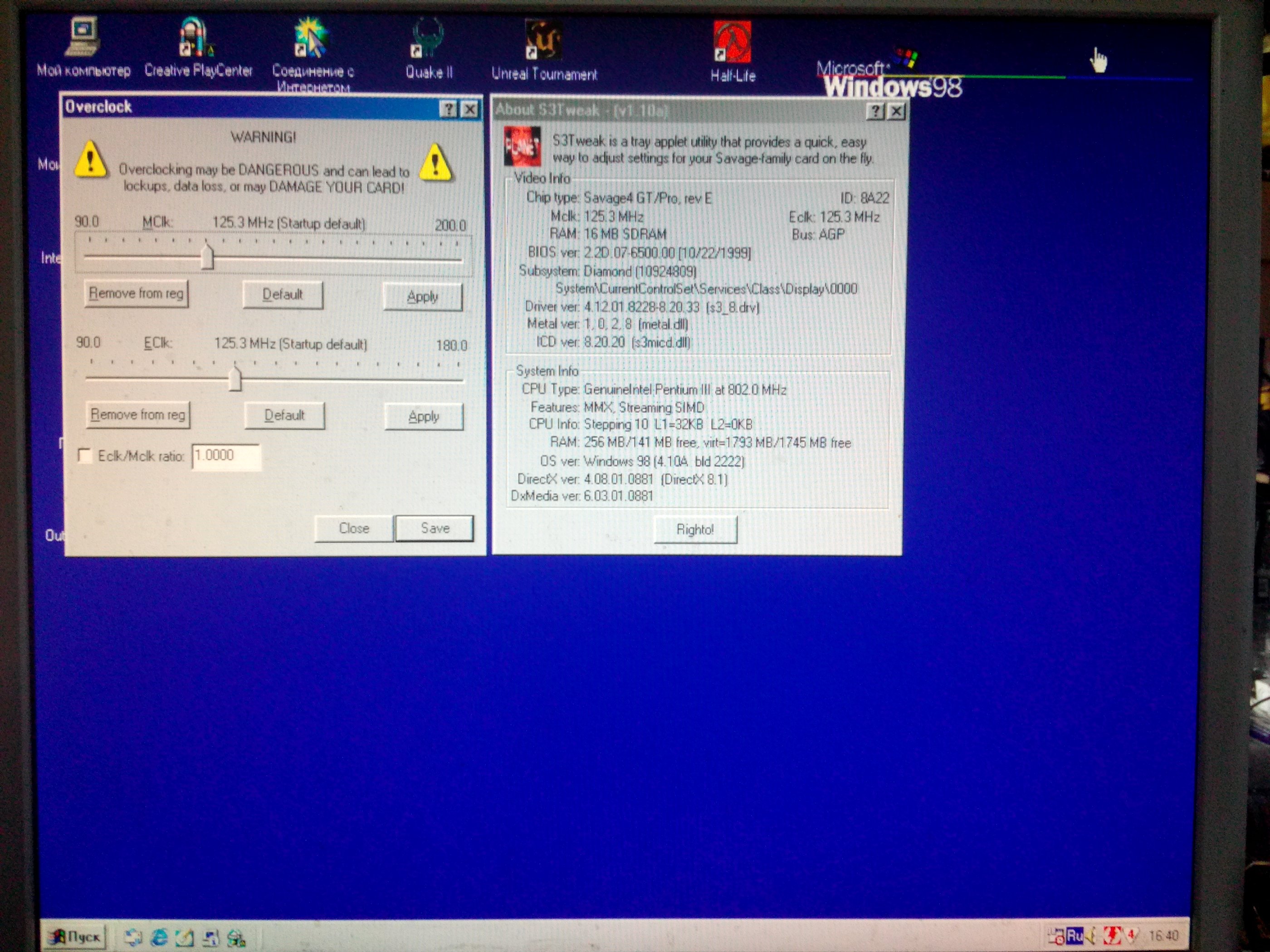

Это - Diamondовский Savage 4 Pro с честными 125 мегагерцами.

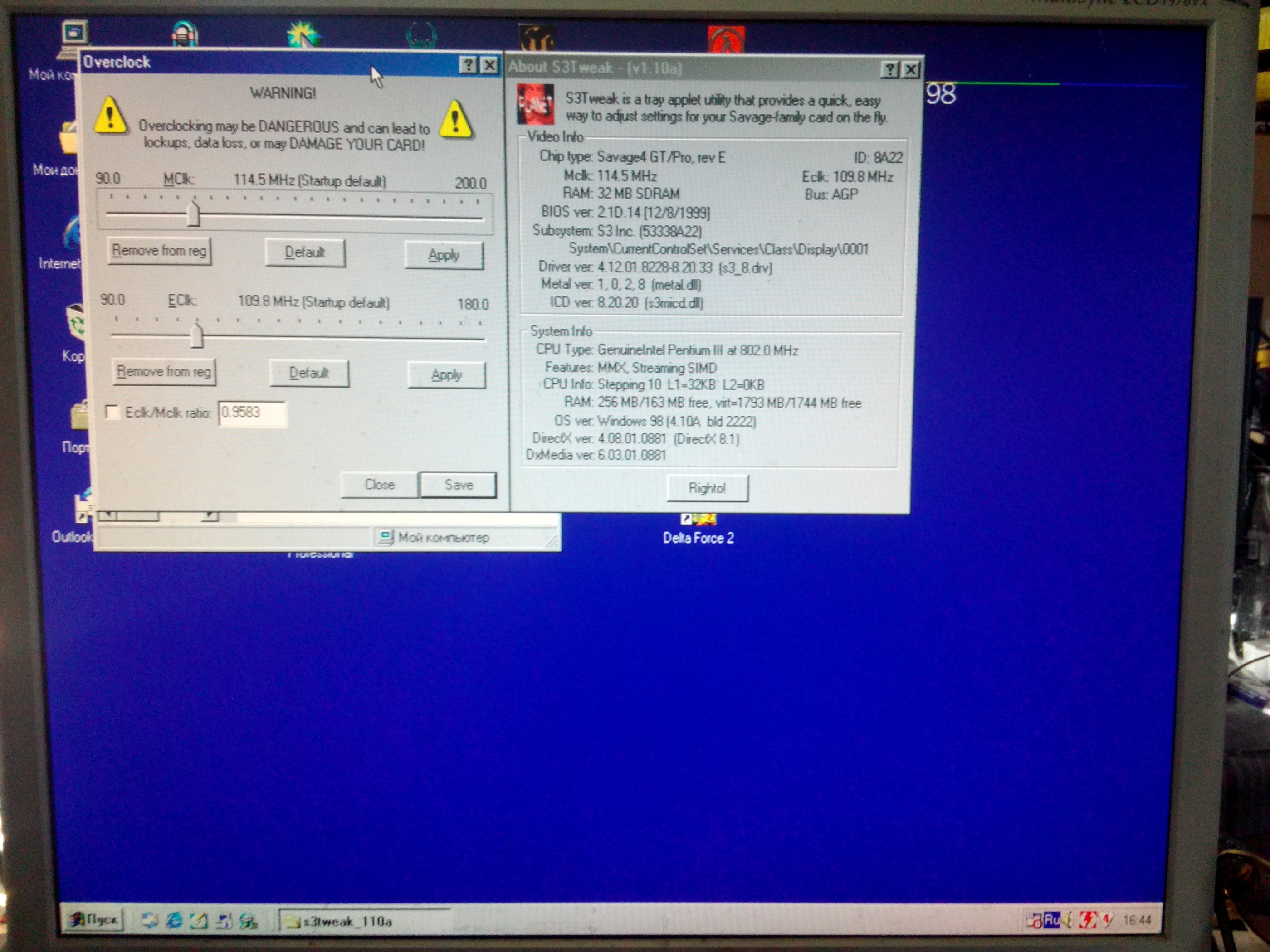

А вот это - InnoVision S3 Savage4 Extreme, и судя по частотам, либо чип стоит не Extreme, либо частоты были занижены "из коробки".

О таких вещах надо в соседней теме говорить про видяхи, но раз уж тут начали...
