Hard Франкенштейны

Наступило время, когда тема "франкенштейнов" высосана до дна. И сегодня можно её подытожить окончательно. Мне удалось нарыть информацию о последней "тёмной лошадке" на i865G s775, плате iBASE MB865-R, а также свершилось главное - появилась в наличии и первично протестирована (с положительным результатом) плата, которая скинула ASRock ConRoe865 с пьедестала мощнейшей из плат, обладающих полнофункциональной шиной ISA с DMA и поддержкой 98/ME.

До недавнего времени список выглядел так (исключены платы без AGP):

1) ASRock ConRoe865PE - поддержка Core 2 Quad и FSB1200, DDR600. ISA с моддингом через внешний PCI-to-ISA bridge - колоссальная работа, проделанная нашим форумчанином @zx-c64, как со стороны аппаратной, так и со стороны программной части.


2) Anovo AIMB-865 - поддержка Core 2 Duo и FSB1066, DDR440. Примечательным для данной платы является то, что у неё отсутствует серийный биос! Хотя её тираж довольно большой, но биос только бета и настолько сырой, что с ним к использованию плата не годится. Исправлено White, техническая часть выполнена LLC (удалённо).


3) Itox G7S620-N-G - поддержка Core 2 Duo 65nm (с моддингом) и FSB800, DDR400, или Core 2 Duo 45nm и FSB400, DDR266 - такая на нашем форуме есть у меня и у @dizzydevil. Моддинг осуществлён мной, техническая часть выполнена LLC (удалённо).


4) Axiomtek IMB200 - поддержка Pentium-D и FSB800, DDR400. Была попытка посадить Core 2 Duo, не увенчалась успехом (проблемы с питанием камней Core).


5) iBASE MB865-R - "тёмная лошадка" с неизвестными характеристиками, однако надежды возлагались большие, потому как сокет-775 всё-таки.


Дальше следует вся достаточно многочисленная братия с AGP+ISA на 478 сокете, чипсеты i865(875) и i845. Среди них особо следует отметить Soltek XP865G-3IG, iBASE MB800H, Itox G4E620-N, SOYO SY-P4I845PEISA (и нескольких менее известных других моделей) как обладательниц целых трёх ISA слотов.


Сегодня список поменялся, выглядит так:
1) Portwell RUBY-9719VG2AR - поддержка Core 2 Quad и FSB1333, DDR2-800, PCI-E16x, 6xPCI (!!!)


2) ASRock ConRoe865
3) Anovo AIMB-865
4) Itox G7S620-N-G
5) Axiomtek IMB200
Плата iBASE MB865-R вылетела из "большой пятёрки" и откатилась в стан-478 по причине отсутствия поддержки двуядерности! Да, у одной из редчайших плат на 775 сокете оказалась его самая первая спецификация, с одним-единственным сигналом GTLREF. Поэтому только Pentium-4, это на железном уровне и поделать ничего нельзя. Она не даёт никаких преимуществ по сравнению с 478 платами. Кроме того, данная плата отказывается стартовать с PCI-видеокартой. Только AGP. (Спасибо Rabanik за информацию, vogons.org)

До сих пор отрывы в пиковой производительности у этих плат были мизерными, т.к. чипсеты одинаковы. А сейчас на первом месте плата Portwell, которая оставляет всех конкурентов далеко позади. Проблемой её является ровно то же, что когда-то было и с платой Anovo, а именно сырой серийный биос, который надо допиливать самому. У Portwell траблы с ISA. На сегодня второй из основных задач после настройки ISA является адаптация частот FSB и камня как можно ниже под DOS/9X, в идеале 100МГц на шине и от 600МГц на камне, как мне удалось сделать на Itox G7S620. Работа же с первоочередной задачей по ISA отчасти уже проделана, пока в виде патча под DOS. На данный момент уже проверены и работают Sound Blaster Pro и клоны, MPU-401. Работоспособность DMA достигнута путём взятия соответствующего контакта с шины LPC и скармливания его шине ISA на ножке моста Winbond. Это единственная в природе известная нам плата новее i865+ICH5, на которой реально работает ISA DMA! Существует драйвер ICH7 для Win98/ME, на данной плате работает без нареканий с видеокартами PCI, работа Win98 предварительно проверена, без глюков! Да, собственно, сюрпризов здесь не будет, нормальная работа 98 на чипсете ICH7 не новость. Но с рабочей ISA это новость №1!

Тема Франкенштейны открыта, а список мощнейших плат с ISA+DMA закрыт. Проект PCI-to-ISA на чипсете VIA8237 потерпел фиаско. Вряд ли появится что-то ещё, мы действительно высосали этот вопрос до конца.

Параллельная тема по просьбе Bato-San.

UPD 2019:

В итоге всех обсуждений мы пришли к некоторому послаблению в виде отсутствия ISA, с чем вполне сносно можно жить и играть со звуком в DOS. В связи с этим список плат значительно расширяется, буду добавлять сюда, в первый пост.
В первую очередь вспоминаем, что существуют Win9X-драйверы на чипсеты ICH7 и VT8237. Но, как оказалось, и это не предел для нормального функционирования Win98/ME. Что касается звука в DOS, мы имеем как минимум три очень неплохих варианта, которые потенциально могут обходиться без DDMA. Это YMF7x4, Vortex2, ES1938 Solo-1.


Материнки:
1) Ну, начём с того, что самая первая в этом посте ConRoe865PE вполне может быть заюзана и без ISA с большим успехом.


2) Хочется особо отметить роль SB-Link и привести пример быстрейшей платы, имеющей эту шину. Это Intel D850MV.

Сочетание этой шины и карт серии YMF7x4 едва ли не лучшее решение в условиях отсутствия шины ISA.

3) Классика этой темы благодаря прекрасному биосу от LLC и популяризации @radical1010. Встречайте ASUS P5PE-VM. Core 2 Quad 65nm, Core 2 Duo 45 nm, FSB1066, /DRAM=5:4

Это уже третий пример великолепной работы LLC после AIMB-865 и G7S620-N-G.

4) ASRock 775i65g, ревизии 2.0 и 3.0. Не вызывающий вопросов серийный биос от 3.0, работающий с обеими ревизиями.



Скорее всего это просто место под другой вариант распиновки передней панели. Текущий компактный, в духе разъёма USB.



Насколько я помню это нераспаянный выход для наушников/колонок на морду.



@TheMadLynx, мне кажется, что это разъём SPDIF. У разводки PC/PCI по спецификаци пин №1 всегда квадратный, остальные обычные круглые. А здесь все круглые.
У Gigabyte разъём SPDIF всегда имел форму .:: У ASUS, кажется, :.: У Intel не знаю. На своём объяснении не настаиваю, могу легко ошибиться.

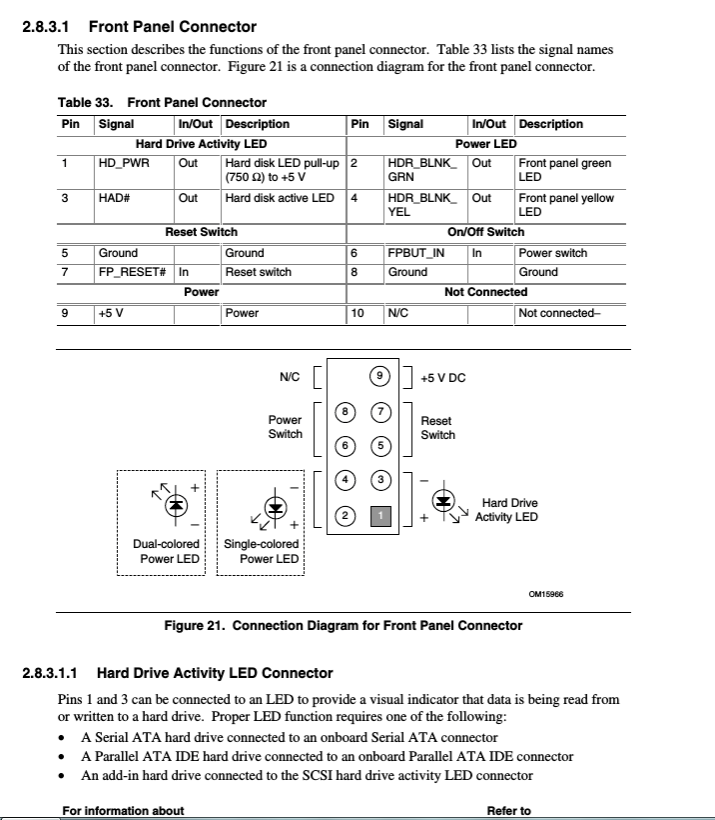

@TheMadLynx, берём инструкцию



замечаем, что в наборе нет описания контактов для подключения спикера, потому что он впаян в плату. Предполагаем, что часть контактов это под тот спикер, а остальное ну например под какой то индикатор.



@legule, выход на морду между вторым и третьим слотом ближе к краю не распаян, так как встроенного звука нет.
@Bato-San, для спикера там отдельная полоска нераспаянных контактов есть ниже, где два кругляша через пустое место стоят.

--- добавлено 23 сен 2018, предыдущее сообщение размещено: 23 сен 2018 ---

@LANRUS, S/PDIF-а там быть не может, потому что на конкретном варианте с фотки нет встроенного звука.



@TheMadLynx, если звук не установлен, это не значит, что разводки под него нет. Разводка PCB, как правило, делается под максимальную комплектацию и не меняется нисколько от самых кастрированных к самым нафаршированным вариантам.
Я думаю, что эти пять контактов - SPDIF. Но не настаиваю. Надо крупным планом найти, обычно все пины подписаны.

--- добавлено 23 сен 2018, предыдущее сообщение размещено: 23 сен 2018 ---

Я посмотрел PDF на эту мать, но даже там нет описания этих пяти пинов. Вплотную к ним примыкает FRONT PANEL, где контакты PWR_SW, RST_SW, SPK и т.п.



@LANRUS, эта группа пинов не подписана -- смотрел на крупной фотке. SPDIF будет там же, где и нераспаянный звук -- рядом с PCI-слотами на другом краю платы. Пока что, ставлю на IrDA или аналог.



Судя по шелкографии, это незадействованный кусок fpanel.
Другие материнки интеля этого поколения посмотри, может найдёшь чего со схожим дизайном и распаянными выводами. А там уже можно будет посмотреть мануал.



Купил сегодня за 700 рублей ASRock 4CoreDual-VSTA буду эксперементировать. Скорее всего на ней и останусь, преимущества:
- поддержка core 2 duo с коробки без шаманства с перепайками, перепрошивками биосов.
- AGP 8x на борту
- 4 шт. PCI на борту
- DDR1/DDR2 на выбор

Минусы:
- нет дров на онборд звук под Win98
- нет дров на онборд LAN под Win98

Правда не знаю под 98 можно ставить модули только DDR1, или и DDR2 можно?



ОС пофиг.

Для чего нужен поганый AC97 кодек в 98ой для меня остается загадкой.



любые, но только не пытайся комбинировать разные.



c сайта риалтека можно скачать или что там стоит

главное, чтобы на этапе установки не стояло более 512МБ, а какая память без разницы



А тогда лучше DDR2 хоть и не 800, но 667 все же шустрее DDR1 400



Зависит от таймингов и шины.



Вообщем, такой думал чем обоснована такая космос цена всяких 775 да и 478 с ISA вплоть до 1000$. Судя с такой цены и неимениттых производителей данных плат можно сделать вывод что есть оборудование на всяких СТО, медконторах, типографиях и т.д. под ISA слот. Для таких целей потратить 500-700 долларов за плату оправдано и значительно дешевле чем менять остальное оборудование. Цена которой отобъется если не за день то за неделю точно. Вывод что это нацелено на бизнес сегмени , и точно не для ретрозадротов у которых не заиграл звук в пару ДОС игр. Ведь это верх критинизма спустить 400 - 500 баксов за калькуляторные технологии 15летней давности



И самое смешное, что весь спектр Win 98 - Win XP так все равно не обхватишь.



@dante1, ну барыги ещё и не за столько продадут. На само деле всё это конечно же столько не стоит и конечная цена зависит исключительно только от количества в заказанной партии.

оно же не для этого.



Ну вроде 98 и ХР должно, ДОС скорее всего таки нет



Все правда, кроме этого предложения.



Нет, ибо упираемcя в возможности AGP. Максимум это Radeon HD3850, а это ну такое себе решение для позднего XP.
