Hard Франкенштейны

Наступило время, когда тема "франкенштейнов" высосана до дна. И сегодня можно её подытожить окончательно. Мне удалось нарыть информацию о последней "тёмной лошадке" на i865G s775, плате iBASE MB865-R, а также свершилось главное - появилась в наличии и первично протестирована (с положительным результатом) плата, которая скинула ASRock ConRoe865 с пьедестала мощнейшей из плат, обладающих полнофункциональной шиной ISA с DMA и поддержкой 98/ME.

До недавнего времени список выглядел так (исключены платы без AGP):

1) ASRock ConRoe865PE - поддержка Core 2 Quad и FSB1200, DDR600. ISA с моддингом через внешний PCI-to-ISA bridge - колоссальная работа, проделанная нашим форумчанином @zx-c64, как со стороны аппаратной, так и со стороны программной части.


2) Anovo AIMB-865 - поддержка Core 2 Duo и FSB1066, DDR440. Примечательным для данной платы является то, что у неё отсутствует серийный биос! Хотя её тираж довольно большой, но биос только бета и настолько сырой, что с ним к использованию плата не годится. Исправлено White, техническая часть выполнена LLC (удалённо).


3) Itox G7S620-N-G - поддержка Core 2 Duo 65nm (с моддингом) и FSB800, DDR400, или Core 2 Duo 45nm и FSB400, DDR266 - такая на нашем форуме есть у меня и у @dizzydevil. Моддинг осуществлён мной, техническая часть выполнена LLC (удалённо).


4) Axiomtek IMB200 - поддержка Pentium-D и FSB800, DDR400. Была попытка посадить Core 2 Duo, не увенчалась успехом (проблемы с питанием камней Core).


5) iBASE MB865-R - "тёмная лошадка" с неизвестными характеристиками, однако надежды возлагались большие, потому как сокет-775 всё-таки.


Дальше следует вся достаточно многочисленная братия с AGP+ISA на 478 сокете, чипсеты i865(875) и i845. Среди них особо следует отметить Soltek XP865G-3IG, iBASE MB800H, Itox G4E620-N, SOYO SY-P4I845PEISA (и нескольких менее известных других моделей) как обладательниц целых трёх ISA слотов.


Сегодня список поменялся, выглядит так:
1) Portwell RUBY-9719VG2AR - поддержка Core 2 Quad и FSB1333, DDR2-800, PCI-E16x, 6xPCI (!!!)


2) ASRock ConRoe865
3) Anovo AIMB-865
4) Itox G7S620-N-G
5) Axiomtek IMB200
Плата iBASE MB865-R вылетела из "большой пятёрки" и откатилась в стан-478 по причине отсутствия поддержки двуядерности! Да, у одной из редчайших плат на 775 сокете оказалась его самая первая спецификация, с одним-единственным сигналом GTLREF. Поэтому только Pentium-4, это на железном уровне и поделать ничего нельзя. Она не даёт никаких преимуществ по сравнению с 478 платами. Кроме того, данная плата отказывается стартовать с PCI-видеокартой. Только AGP. (Спасибо Rabanik за информацию, vogons.org)

До сих пор отрывы в пиковой производительности у этих плат были мизерными, т.к. чипсеты одинаковы. А сейчас на первом месте плата Portwell, которая оставляет всех конкурентов далеко позади. Проблемой её является ровно то же, что когда-то было и с платой Anovo, а именно сырой серийный биос, который надо допиливать самому. У Portwell траблы с ISA. На сегодня второй из основных задач после настройки ISA является адаптация частот FSB и камня как можно ниже под DOS/9X, в идеале 100МГц на шине и от 600МГц на камне, как мне удалось сделать на Itox G7S620. Работа же с первоочередной задачей по ISA отчасти уже проделана, пока в виде патча под DOS. На данный момент уже проверены и работают Sound Blaster Pro и клоны, MPU-401. Работоспособность DMA достигнута путём взятия соответствующего контакта с шины LPC и скармливания его шине ISA на ножке моста Winbond. Это единственная в природе известная нам плата новее i865+ICH5, на которой реально работает ISA DMA! Существует драйвер ICH7 для Win98/ME, на данной плате работает без нареканий с видеокартами PCI, работа Win98 предварительно проверена, без глюков! Да, собственно, сюрпризов здесь не будет, нормальная работа 98 на чипсете ICH7 не новость. Но с рабочей ISA это новость №1!

Тема Франкенштейны открыта, а список мощнейших плат с ISA+DMA закрыт. Проект PCI-to-ISA на чипсете VIA8237 потерпел фиаско. Вряд ли появится что-то ещё, мы действительно высосали этот вопрос до конца.

Параллельная тема по просьбе Bato-San.

UPD 2019:

В итоге всех обсуждений мы пришли к некоторому послаблению в виде отсутствия ISA, с чем вполне сносно можно жить и играть со звуком в DOS. В связи с этим список плат значительно расширяется, буду добавлять сюда, в первый пост.
В первую очередь вспоминаем, что существуют Win9X-драйверы на чипсеты ICH7 и VT8237. Но, как оказалось, и это не предел для нормального функционирования Win98/ME. Что касается звука в DOS, мы имеем как минимум три очень неплохих варианта, которые потенциально могут обходиться без DDMA. Это YMF7x4, Vortex2, ES1938 Solo-1.


Материнки:
1) Ну, начём с того, что самая первая в этом посте ConRoe865PE вполне может быть заюзана и без ISA с большим успехом.


2) Хочется особо отметить роль SB-Link и привести пример быстрейшей платы, имеющей эту шину. Это Intel D850MV.

Сочетание этой шины и карт серии YMF7x4 едва ли не лучшее решение в условиях отсутствия шины ISA.

3) Классика этой темы благодаря прекрасному биосу от LLC и популяризации @radical1010. Встречайте ASUS P5PE-VM. Core 2 Quad 65nm, Core 2 Duo 45 nm, FSB1066, /DRAM=5:4

Это уже третий пример великолепной работы LLC после AIMB-865 и G7S620-N-G.

4) ASRock 775i65g, ревизии 2.0 и 3.0. Не вызывающий вопросов серийный биос от 3.0, работающий с обеими ревизиями.



@Revolter,

Нет, я про неё забыл, применил -стало намного лучше.

Не во всех, на низких не было, может быть, что сработала автонастройка.
С конф. №4 не было размытия.

Нет накаких переходников, только VGA.

Стоит 60 Гц.



Смысл не в переходнике, а в дополнительных разъёмах на пути сигнала, которые добавляет KVM.
Если есть возможность - попробовать другие KVM свичи, может на этом просто не повезло с качеством разъёмов.

--- добавлено 7 янв 2023, предыдущее сообщение размещено: 7 янв 2023 ---

Хотя ты столкнулся именно с тем моментом, из-за которого меня от KVM для ретросистем отвернуло (правда, я использую CRT монитор).



Похоже, скоро увидит свет переходник LPC-ISA, работающий по тому же принципу, по какому осуществляется проброс DMA на мощнейшей сабжевой материнке Portwell RUBY-9719VG2AR - только доступный для всех желающих:

Как и планировал когда-то Tiido с VOGONS, необходимые контакты берутся с разъёма TPM (да, того самого), так что можно начинать подбирать подходящие материнки



@Angel Of Nemesis, нужны нормальные VGA кабели, а не вот это Г. которое с 2005 года кладут.

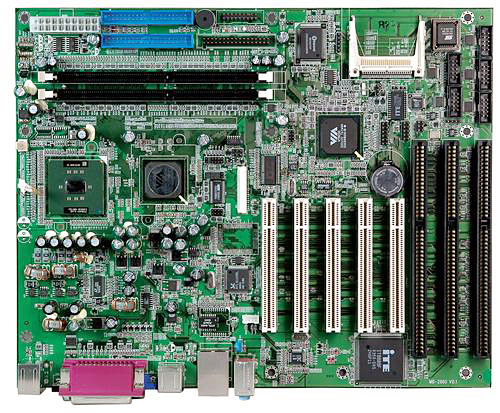

Попалась такая плата на барахолке, новая с комплектом (драйверы, хвосты) за недорого
раздумываю, есть ли смысл?
Проц, скорее всего, туалатин, судя по чипсету. Полный пассив.
Был бы там сокет да AGP, цены бы этой плате не было, а так даже и не знаю. Проц слабоват, видео либо встройка, либо PCI (если предусмотрено биосом)




CPU Type ULV Intel Celeron 400MHz
Chipset
VIA CLE266(VT8623 + VT 8235)
Memory
2 x DDR 266 SDRAM socket support up to 2GB

Graphic
Integrated in VT8623
Bus: AGP 4X/8X
DF 14-20F connector for LCD 24-bit LVDS I/F

Ethernet On-board 10/100/1000Mbps Realtek RTL8110S Gigabit Ethernet controller
I/O Interface 5 x RS-232 (4 by pin header)
1 x RS-232/422/485
6 x USB 2.0 (2 by pin header)
1 x LPT (SPP/EPP/ECP)
2 x PS/2 KB/MS
1 x IrDA (SIR mode)
Drive Interface 2 x IDE ATA-133
1 x FDD
Audio AC97 compliant Audio CODEC
Expansion slot 4 x PCI slot
2 x ISA slot
1 x PCI/ISA slot
SSD 1x onboard Compact FlashTM Type II socket
Power Consumption +12V@0.8A, -12V@0.3A, +5V@3.0A, -5V@0.4A,5VSB@0.8A , +3.3V@4.8A (ULV Intel celeron 400 MHz,DDR 266 1G
Watchdog Timer
Software programmable supports 1 ~ 255 seconds system reset

Hardware Monitor
CPU Vcore, Vcc, CPU/System fan speed and temperature detecting function

Operation Environment
Temperation Range 0XC to 60XC
Relative Humidity 5 ~ 95%, non-condensing



@radical1010, я бы взял, если не дорого. Не люблю AGP.)



Пришла плата, в коробке, с мануалом бумажным, диском драйверов, шлейфами.
Проц такой
https://www.cpu-world.com/CPUs/Cele...bedded Celeron 400 MHz - RJ80530VY400256.html
не греется совсем (даже специально пасту посмотрел, не высохла ли), север виашный чуть теплый. Все под пассивными радиаторами.
Подоткнул CF карту в гнездо, установленная 98 запустилась, все драйверы встали.
Видео S3 встроено в чипсет, память ДДР266, в биосе есть настройка таймингов, интерливинга. Звук АС97 встроенный, сеть гигабитная, куча компортов (6 штук, что ли). USB2.0 чипсетный.
DMA в ISA, похоже, нет, воткнул pnp звуковушку ESS, она юнисаундом определилась, но звука нет с нее.
Пробовал в биосе резервировать DMA/IRQ, толку нет. Повыключал все ненужное, не помогло.
Так что не знаю, попробую еще с другой картой, но это, по-моему, бесполезно.



ASUS P5KPL SE (Intel G31 (82G31 + NH82801GB (ICH7))) Sound Blaster Live 5.1 без шансов на Дос-звук? Музыка есть, звуков нет (Дос драйвер). В самой Win 98 SE драйвер WDM с поддержкой в том числе (эмуляцией) SB16 работает отлично.



@Angel Of Nemesis, для чистого DOS сюда можно Ямаху 724 поставить. Должно работать.



Продолжение истории универсального переходника LPC-ISA:

Схемы лежат здесь и во вложении.



Еще одна интересная платка

ECS P4M800PRO-M2 (V2)

Южник VIA VT8237 R Plus, не имеет проблем с SSD (SATA 2/3) и ESS Solo-1
Север старенький, поэтому только DDR2 533 двумя двухсторонними планками по гигу. Память с большей плотностью половинится по объему. Жалко, не осталось у меня 4ГБ планок китайских, было бы интересно попробовать.
Квады держит, но вольфдейлы только в LPM стартуют, на х6
Если есть у кого ссылки на модбиос для нее, поделитесь.



Попался "за пиво" такой процессор. Погонял на P5PE-VM

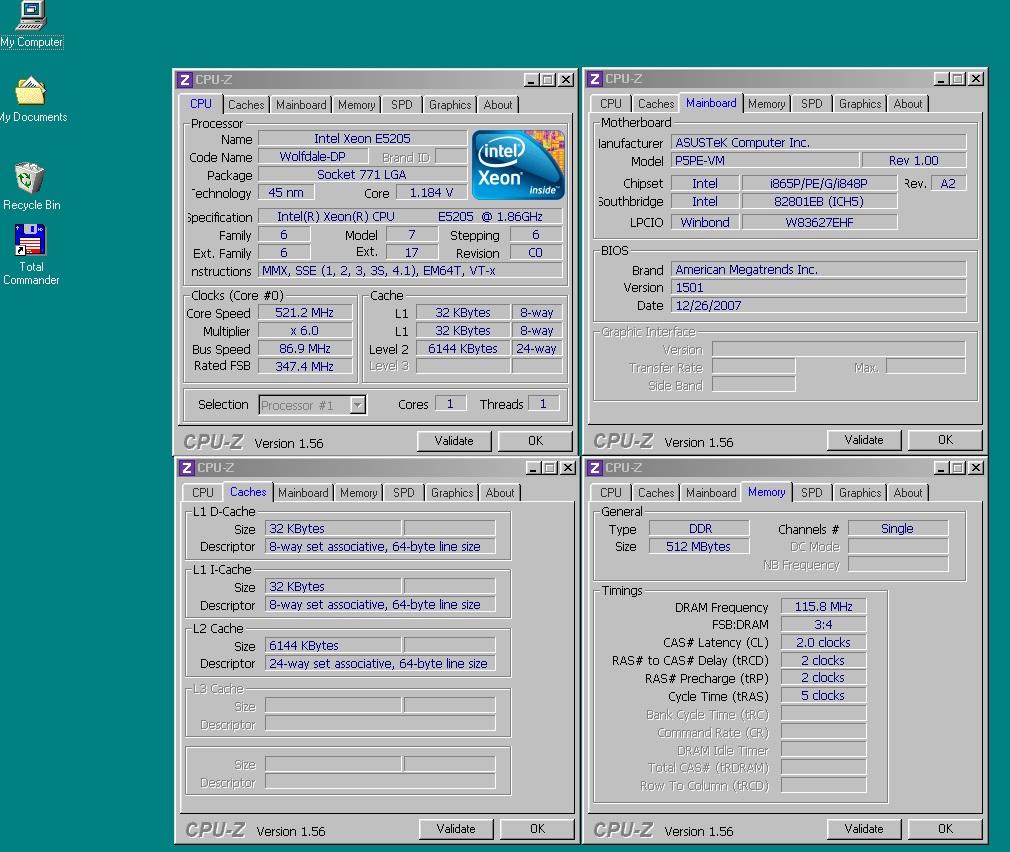

По дефолту запускается, как на первом скрине, что само по себе может представлять интерес, как минимальная частота для Core2

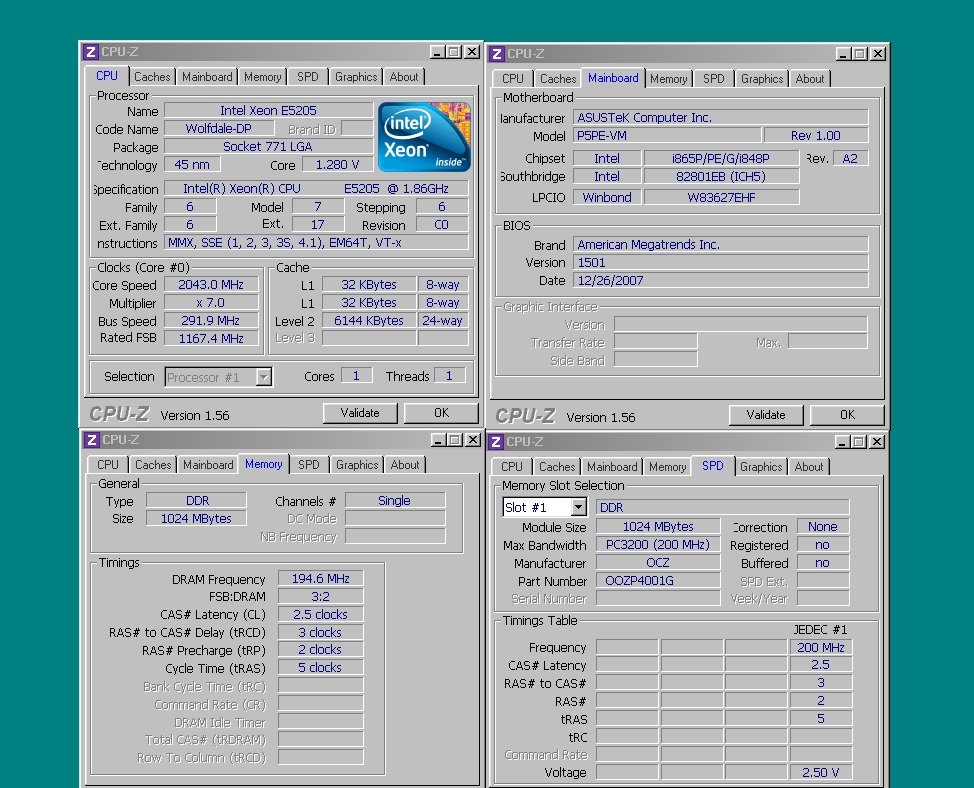

На втором максимальный разгон, причем плата вполне работоспособна на 299, но на DOM IDE 98 винда теряет command.com, там, видимо, что-то с частотами PCI уже плохо. С винтом она работала на 299 с Е7400.



Да, у меня тоже так, после 300 сбрасывает на 299. Если ставить d43 или именитую память то разгон до 299 гарантирован. Можно прошить через флоппи, а можно через винду с асус апдейт, только определенную версию.



У меня ставится, но 300 и выше старта нет. Там какой-то делитель, видимо, не так переключается, например, 775i65G R2.0 ничего на 300 работать не мешает. Дальше там просто нет значений в биосе, надо посмотреть, может, через какой-нибудь софт дальше подтянуть на 10-20МГц



Да на асроке предел 300, вроде бы и для р3, там еще тайминги можно изменить на ддр, на асусе несколько делителей рабочих, и самый лучший из них 4:5. Конечно, можно через setfsb, только клокер найти надо.



На сайте theretroweb.com появились модифицированные биосы для Asrock Conroe865PE и 775i86G версий 2.0 и 3.0 с возможностью установки делителей 1:1 и 5:4.



1:1 будет удобен при фсб более 266 и тут надо уже покупать pc4000. A 5:4 для процов с фсб 1066, то есть рам будет 333 или 666. Мне Асуса хватает, тем более эти и другие Асроки редки и дороги.



Причем отдельные биосы в каждом таком случае 0.о
ASRock 775i65G R3.0
ASRock 775i65G R2.0

Ченжлог:
-updated existing microcode + added xeon/45nm microcode
-FSB:RAM ratio for 1066 FSB CPUs is 1:1(или 5:4 соответственно) (default is 3:2, is reverted by manually setting CAS Latency)



Ну это же отстой, Целик Туалерон 400 и unichrome не про. Надо сделать как-нибудь систему 333@400 Мендосино с агп, а до этого предлагаю скинуть резалт 2001 марка сюда.

А ссылки при поиске я не нашел. Интересно, какие процы держит?



Я правильно понимаю, что ни у кого не было опыта эксплуатации IMBA-G412ISA? Обещают поддержку Квадов, ДДР3, два ISA слота, G41 северник и ICH7 южник. Есть даже TPM модуль. На сайте производителя есть разные биосы. Последний из которых датирован 2016 годом. Весь вопрос в том, есть ли там ISA+DMA.

Хотя один ISA по сути обыкновенный PCI судя по всему:

https://dls.ieiworld.com/IEIWeb/PDC_OBJ/NOTES/DATASHEET/2016_Catalog/IPC/01.2 Industrial Moterboard/IMBA-G412ISA-R20^IMBA-C2060-R20.pdf

--- добавлено 8 окт 2024, предыдущее сообщение размещено: 8 окт 2024 ---

Всё нашёл инфу на Вогонсах по ней. Нет, там никакого DMA.
