Очень круто! Но есть непонятки, некоторые моменты выглядят как глюки. Например, когда бита попадает в цель, над целью появляется каша из кубиков и вроде как попадание не засчитывается, цифры всегда по нулям. Это так и есть в текущей реализации (глюк ввода схемы), или глюк симуляции Proteus, или может быть несовместимость версий какая-нибудь? Ещё не нашёл управления битой влево-вправо, оно не вынесено на пульт?



Пролистал, кстати, код DICE. Немалая работа проделана, но C++ - ная порнография в коде напрягает. Не нашел чего-то типа оптимизатора логических выражений, кодогенератора или bit-slice на SIMD, поэтому со прилагательным "быстрый" они немного преувеличили.



Кубики над площадкой при попадании биты- это спец.сигнал "РАЗЛЁТ", формируется схемой. Он появляется на 1-2 кадра вместе с улетающей битой. Так происходит и в настоящем автомате. Правые цифры-количество выбитых фигур, увеличиваются, если выбить все городки фигуры. Тогда появляется следующая фигура.
А бита в оригинале перемещается переменным конденсатором, подключенным к одновибратору АГ1. В Протеусе это не реализовано. Смещение биты задается константой времени в настройках АГ1. Я поставил примерно на середину, но можно менять.

--- добавлено 12 июл 2016, предыдущее сообщение размещено: 12 июл 2016 ---

Про Дайс. Да, программка пока бета(вер0.9), может допилят. Но тут есть вариант: можно переделать схемный модуль в исходнике, чтобы понимал формат от Протеуса. Тогда будет замечательно! Нарисовал схему в графике, проверил в симуляторе, и сразу загрузил в DICE. Можно так все схемы автоматов без проца заэмулировать!



Ох ты ж боже ж мой



а если в более народно-доступный MAME ? там тоже есть netlist-симулятор, по крайней мере Pong и Breakout вполне сносно работают.
листы выглядят где-то так или вот так



NetList в MAME - копии из DICE. Автор DICE дал разрешение MAME использовать его тексты. Так что написав транслятор из SDL (Proteus) в DICE, схему можно будет и к MAME прикрутить.



Сегодня с shiru8bit сходили в музей игровых автоматов! Попали на склад. Провели там полдня. Считали ПЗУ с автоматов "кот-рыболов" и "городки"(тиа-мц). Теперь эмуляция не за горами! В ближайшие дни Кот-рыболов появится в музее.



По результатам поездки.

Нашлась другая документация на ТИА-МЦ-1. В ней есть отличие в схеме и карте портов, нет второй ВИ53 и её адресов ($D4..$DA). Таким образом, известно уже три версии автомата. От какой игры эта инструкция - неизвестно, вроде шла с Городками, но они в тексте не упоминаются, а упоминается Снежная королева и Бильярд. Управление описано обычное, кнопочное, как у Конька. Эта документация сейчас у меня, буду переснимать.

Городки - нашлись на складе. Автомат не заработал, игру вживую не увидели, но ПЗУ были сдамплены, проблем не возникло. Железо имеет отличие, вместо 4 направлений джойстика там аналоговая ручка, плавно перемещает биту. Заэмулировал, посмотреть (без звука) здесь (можно играть мышью), скачать дамп здесь. Методом тыка определил, что ручка висит на первом канале ВВ55. все 8 бит, при этом диапазон значений, ожидаемых игрой - примерно 96..208, середина примерно 152. На плате одна ВИ53. Если запустить без эмуляции этих деталей, будет работать, будет звук, но джойстик будет перемещать биту до упора влево или вправо.

Кот-Рыболов - нашёлся, был неисправен монитор, IgorR76 исправил, игру увидели и засняли. ПЗУ были сдамплены, были проблемы с плохим чтением, видимо контакты. Все дампы делались два и более раз и сверялись на совпадения. Заэмулировать с наскоку мне не удалось. Точно неизвестен порядок следования ПЗУ в памяти (примерно так: код 854, 855, 856, 846, 847, 848, 849, спрайты 850, 851, 852, 853). При осмотре платы обнаружился даунгрейд - меньше ОЗУ (3*2К, 9*64 байт, 2*512 байт - совсем не как в предыдущих версиях) и одна ВИ53. Что с этим делать и как это работает - пока не ясно. Вроде ломится к портам ВИ53 при начала выполнения кода. Вот дамп, самая удачная фотка основной платы и фотка платы ПЗУ для анализа коллективным разумом.

Помимо этого, есть мелкие видео работы Кота и его встроенного теста, фотки платы автомата Центр-1000, три платы на мелкой рассыпухе, без процессора, но в точности совпадающие с конструктивом Мотогонок, о которых я говорил выше (размер и вид плат, разъёмы). Самого автомата нет, инструкции нет. Также мы получили документацию на руки на некоторые другие автоматы, для изучения и съёмки. Это будет выложено позже.


Большое спасибо администрации музея 15kop и IgorR76.



@shiru8bit, Не могу обещать быструю помощь, но хотя бы спрошу. Вторую сторону плат хоть засняли?



Да, мы снимали платы с двух сторон.



по результату беглого осмотра рыболова - стартовый код до боли напоминает игры МЦ1, но ОЗУ тестирует в C000-D000 а не Exxx, видеопамять в F000-F3FF, килобайт (две РУ2?).
еще какие-то порты F0, F4, F8 используются.
железка явно родственная, но не точно такая же.

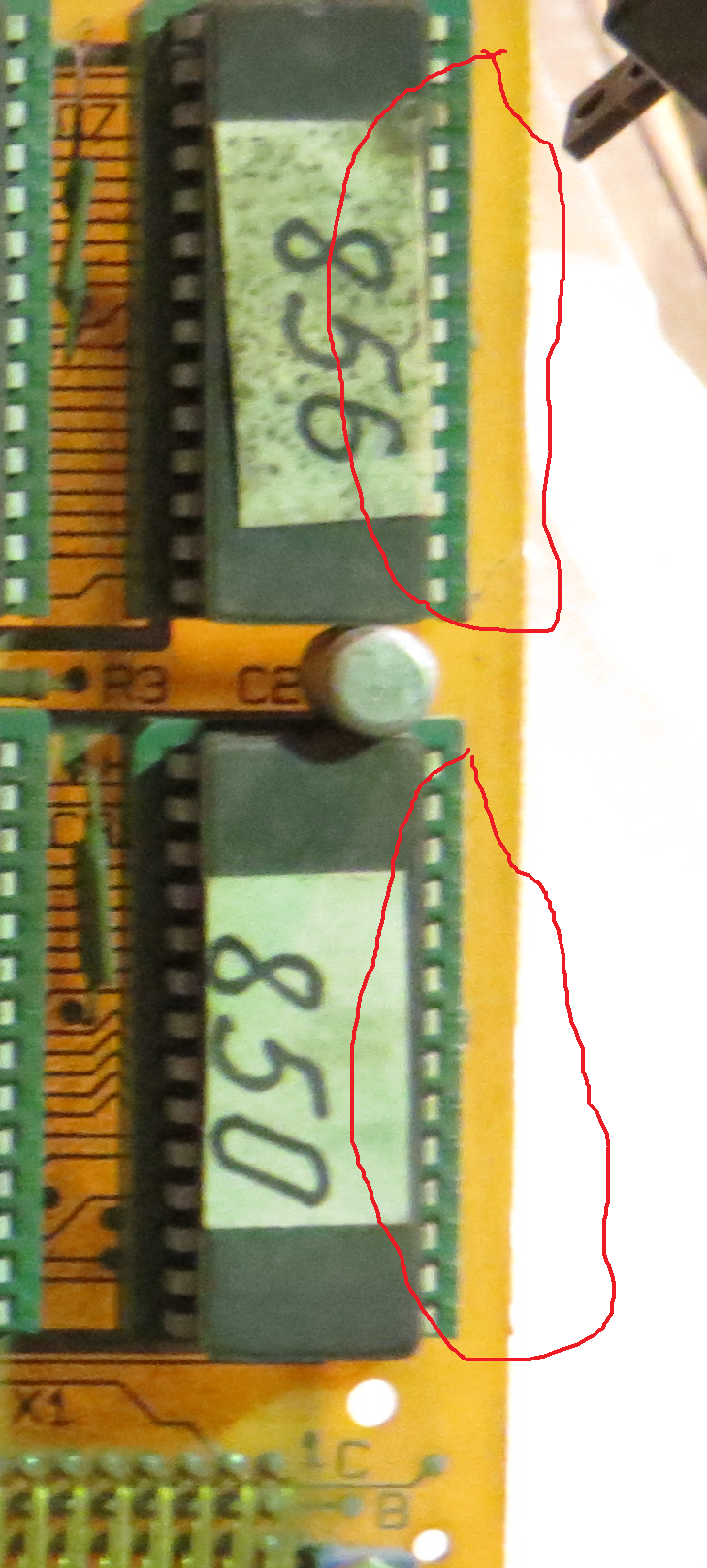

а есть еще фотки платы ПЗУ, такие чтоб было видно буквы на плате скраю возле 850 и 856 ?



Какие буквы? Там вроде нет ничего. Можно на фото кружочком показать?



может и нет, но могут быть.
там на плате игры позиции ПЗУ пронумерованы, по широкому краю номера от 1 до 8, по узкому краю тоже могут быть цифры или буквы, их и хотелось бы увидеть.
соответственно номер чипа получается из их пересечения, типа 1А (если там буквы) или 11 если цифры.



Это прям издевательство. Столько лет охоты и не показать хотя бы фото работы ! (понимаю , сложно сделать)
Тем более видео есть ! Хотя дамп конечно важнее, но так хочется увидить !



Посмотрел свои фотки, такого ракурса, к сожалению нет.

Игорь высказал разумную идею, скорее всего куча регистров рядом с блоком ПЗУ потому, что этот вариант железа не имеет ОЗУ знакогенератора, и читает тайлы фона прямо из ПЗУ, параллельно с процессором. У меня была такая информация от одного из разработчиков игр: 'Простым переводом на 1 плату не обошлись, добавили и функционала — увеличили доступный объём знакогенератора с 256 до 4096 заготовок. Размер кадра и палитры остались без изменений'. Я думал, речь шла о расширении ОЗУ знакогенератора, но тут мы видим, что ОЗУ стало меньше. Для 4096 16-цветных тайлов надо 128К, но если они в ПЗУ, это хоть как-то сходится. Кстати, все тайлы фона в ПЗУ непожаты (можно посмотреть в любом тайловом редакторе типа Tile Layer Pro), что также поддерживает эту версию.

Все материалы скоро будут, просто нужно время, а вчера на поездку ушла большая часть дня, плюс свои дела, и я ещё и с дампами ковырялся, пытаясь сходу заставить их работать.



имхо маловероятно, в процессе прогона кода на эмуляторе я не видел чтоб он лез к чему-то похожему на ОЗУ в D000 или выше, помоему там вообще ничего нет, кроме видео-памяти в F000-F3FF,
итого получается всё ОЗУ ЦП C000-CFFF, 4КБ, то есть 2 штуки 2х-килобайтных РУ8, отсюда вопрос - если нет ОЗУ знакогенератора для чего используется третья 2КБ РУ8 ?



Я предполагаю, что для карты тайлов, два раза по 32*32, как в оригинале. Для знакогенератора на 256 16-цветных тайлов надо 8К, их точно нигде не наблюдается. А вот тот килобайт в двух корпусах - непонятно, что это может быть. Для палитры много.

И как раз в F000..F3FF может быть первая из двух карт тайлов, просто игре не нужна вторая. Но там есть встроенный тест (вызывается как обычно), который прокручивает экран по горизонтали и вертикали, и с другой стороны приезжает та же картинка, так что он может писать и во вторую.

--- добавлено 16 июл 2016, предыдущее сообщение размещено: 16 июл 2016 ---

Вот всё, что мы отсняли из фото и видео во время визита, одним архивом. Снято немного, но 1.4 гигабайта, так как ничего не пережималось и не удалялось.

В архиве:

center_1000_pcbs - фотки плат автомата Центр-1000, всего три платы, спереди и сзади
gorodki_old_missing_pages - страницы со схемами от дискретных Городков, которые отсутствуют в PDF на сайте музея
gorodki_tia_rom_pcb - фотка платы ПЗУ ТИА-МЦ1 с Городками, чтобы соблюсти правильный порядок ПЗУ спрайтов
kot_rybolov_pcbs - фотки плат Кота-Рыболова, лучшие уже есть в теме, остальные на всякий случай
kot_rybolov_videos - короткие видеофрагменты игрового процесса и прогон встроенного теста



Я не видел схем известных ТИА, но предположу. На плате три РУ2, а не две. Может они для каждого цвета ( RGB )?Из ПЗУ переписываются куски для более быстрого доступа (или параллельного??). shiru8bit говорил, что картинки хранятся отдельно по каналам RGB. Могу ошибаться.



Для палитры надо всего 16 байт, полтора килобайта как-то многовато получается. Часто палитру делали на двух К155РУ2.

Про старую версию автомата (с Коньком) у меня сохранились такие выдержки из схемы и документации касательно всех микросхем ОЗУ:

В новой модификации мы имеем три 537ру8 (2048x8), девять 531ру8 (16x4), три 541ру2 (1024x4). Предполагаю:

531ру8 - семь так и используются для спрайтов, а две остальные для палитры.
541ру2 - три так и используются для внутреннего ОЗУ видеобуфера (где строятся строки перед выводом)

Остаются три 537ру8. Две основная память, одна ОЗУ экрана (карта тайлов). Вроде логично. На знакогенератор ничего не остаётся.



окей, я не так понял смысл фразы "не имеет ОЗУ знакогенератора" )))
я правильно понимаю, что в обычном ТИА он не на ПЗУ (как почти везде в аркадах или консолях) а на ОЗУ, но в этом рыболове похоже что в ПЗУ ? т.е. меняется только карта из заданных в ПЗУ тайлов-знаков

если кому интересно - билд МАМЕ с этими играми (встроенный отладчик присутствует если запустить с ключем -d )
http://rgho.st/8NDqhLnls

--- добавлено 16 июл 2016, предыдущее сообщение размещено: 16 июл 2016 ---

да, всё логично.
только похоже, что не только ОЗУ "переехало" на другие адреса но и порты видео-системы, надо смотреть и сравнивать.
