Да, в старом варианте графика нужных тайлов заранее программно копировалась из ПЗУ кода в ОЗУ знакогенератора, примерно как в Sega Genesis или SNES. А тут, похоже, графика тайлов просто лежит в ПЗУ, как на NES и в большинстве аркад. Только непонятно, общее ли это ПЗУ с ПЗУ кода, или разное (общая или отдельная шина). На платке ПЗУ группируются как-то странно, и есть пустые места. При просмотре в тайловом редакторе вроде бы нет такого банка, чтобы там были одновременно и тайлы и код, так что там может быть и отдельная шина для ПЗУ графики фона.

--- добавлено 16 июл 2016, предыдущее сообщение размещено: 16 июл 2016 ---

Похоже, палитра теперь на портах $e0..$ef, а не $a0..$af, как раньше.



а рамы спрайтов видимо теперь на портах 00-3f вместо 40-7f

--- добавлено 16 июл 2016, предыдущее сообщение размещено: 16 июл 2016 ---

а регистры Bx судя по всему - BC -> F0, BD -> F4, BE -> F8, хотя на счет последнего не уверен

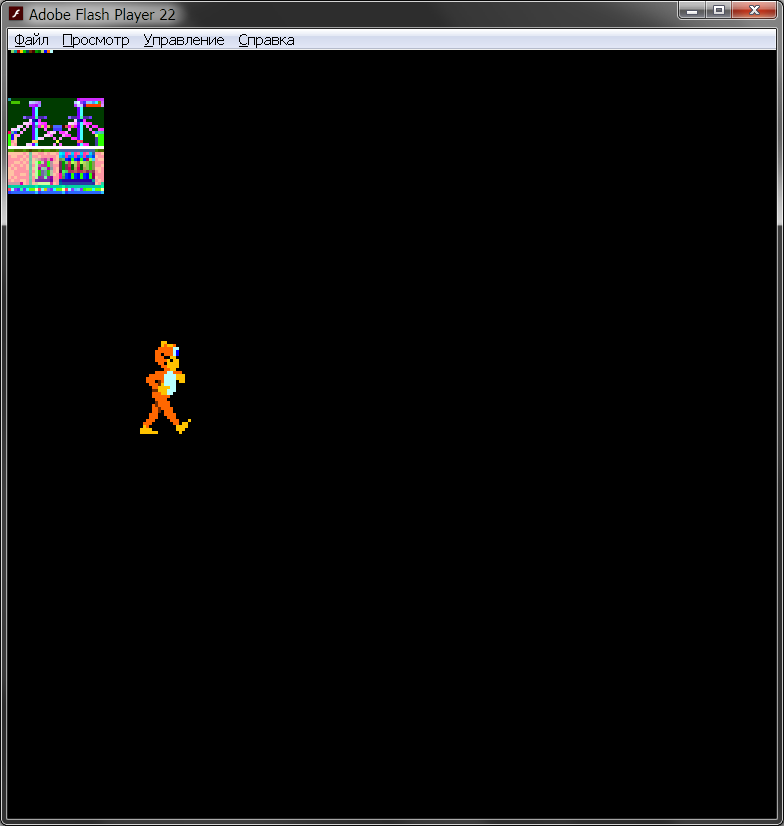

С учётом этой информации у меня получилось увидеть спрайты шагающего кота, а также некую разумную картинку в тайловой карте (для теста просто вывожу блок 32*32 пикселя с цветом, зависящим от содержимого карты в $f000). Только почему-то после сброса при включении игра висит, а вот при сбросе в тестовый режим происходит описанное выше. Но уже прогресс.



таж фигня, надо tracelog снять да поизучать на чем она затыкается



И даже вот так. Беру графику тайлов просто из области кода (ПЗУ загружены в том порядке, который я примерно предположил ранее), со смещения $5000, и интерпретирую точно так же, как раньше работало ОЗУ знакогенератора. Похоже, тайлы не 16-цветные, либо смещение их битпланов отличается (идут не подряд, а с промежутком?). Игра дальше выводит ещё несколько картинок, там совсем мусор, но на каждой прослеживается надпись РАУНД в правом верхнем углу. Видимо, есть регистр, задающий смещение в памяти тайлов, и он меняется между экранами.

--- добавлено 16 июл 2016, предыдущее сообщение размещено: 16 июл 2016 ---

Вроде бы регистр $f8 задаёт смещение набора графики.



Хороший прогресс! Главное не забывайте, что существует опасность неправильного считывания ПЗУ. Мусор может быть из за этого... При поисках делайте на это поправку. Если что-перечитаем!



Это да, но пока видно, что это просто наложение разных битпланов графики. При просмотре одного битплана всё чисто, символы шрифтов чистые, без случайных пикселей.



можешь напомнить в каком ? 850-853 - спрайты, 846-849 - тайлы ?



Я пока загружаю так: 854 855 856 846 847 848 849 в ПЗУ кода (по очереди, от 0; так, потому что в 854 явно начало, в 855 и 856 явно код, дальше графика тайлов); спрайты в 850-853 (от 0 по очереди), кот отображается в корректном цвете, так что с порядком битпланов вроде угадал.

Но касательно ПЗУ кода это может быть и неправильно (может и обратный порядок), а по плате пока ничего не понятно, ПЗУ все натыканы вразнобой, никакой логики их расположения не прослеживается, какая была в старом варианте.



ясно, я так и понял.
по ПЗУ кода (854-856) точно правильно, первое что я сделал их слепил и загрузил в IDA, дабы глянуть абсолютные адреса в коде и проверить на предмет каких-то банкингов - во всех 3х ПЗУ адреса абсолютных переходов как раз те что и должны быть.



Ближе к успеху. Если взять содержимое регистра $f8, сдвинуть на 7 (т.е. *128) и считать это началом смещения от первого ПЗУ с тайлами графики фона (846..849), при двух битпланах (смещение второго +$2000, объём одного ПЗУ) получаем чистую картинку на всех экранах, какие показывает код (он показывает несколько уровней, сразу же их пропускает - не могу успеть снять скриншот уровня целиком), но в неправильных цветах.

--- добавлено 17 июл 2016, предыдущее сообщение размещено: 16 июл 2016 ---

Если предположить, что тайлы фона в этой версии 4-цветные (два битплана), а ПЗУ с ними на своей отдельной шине, а не вместе с ПЗУ кода - то получаем максимум 4096 тайлов, при установленных 64К ПЗУ тайлов (но реально стоит 32К и есть место ещё на 3 по 8К). Но всё ближе к совпадению с той информацией, которую я цитировал выше.

--- добавлено 17 июл 2016 ---

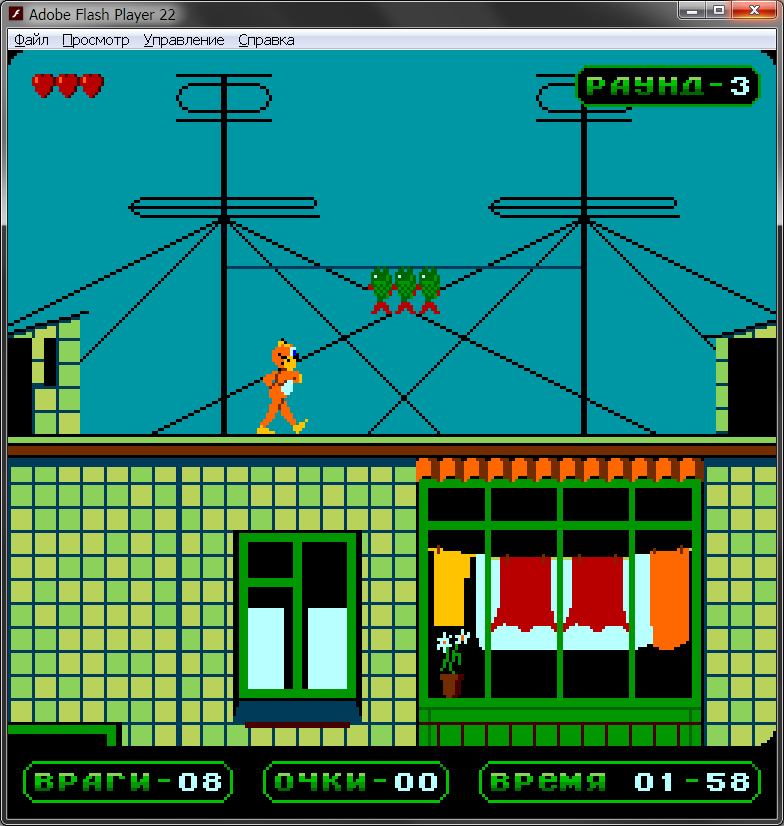

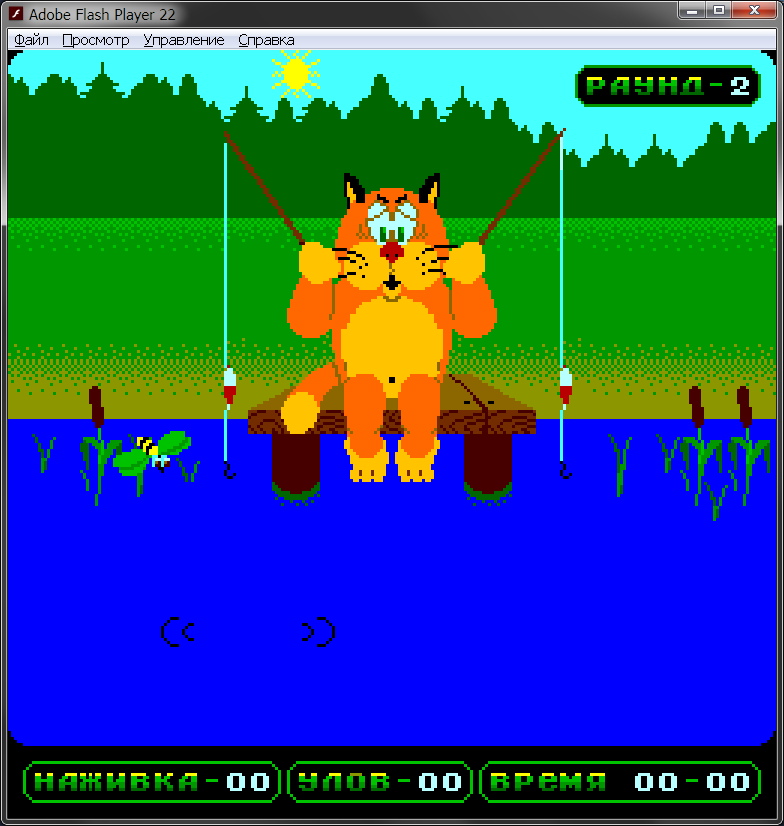

Всё же тайлы 16-цветные (четыре битплана). Я открыл все четыре ПЗУ тайлов в Tile Molester, расположил окна рядом, и увидел, что первые 16 тайлов - это все возможные комбинации битпланов, дающие 16 тайлов, залитых каждый одним из цветов палитры. Теперь удалось получить чистые картинки при корректных цветах.

--- добавлено 17 июл 2016 ---

--- добавлено 17 июл 2016 ---

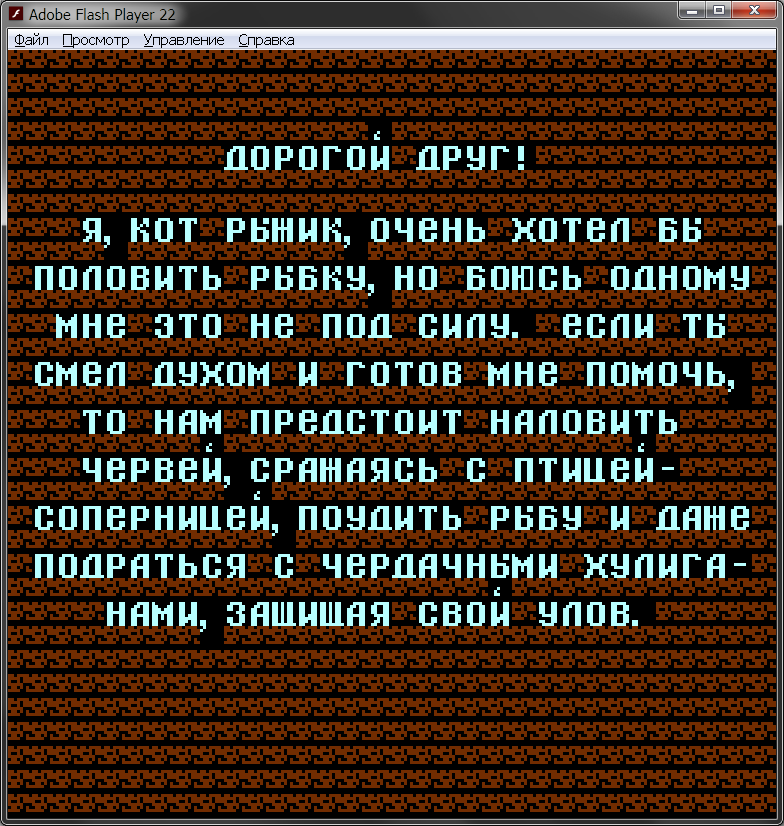

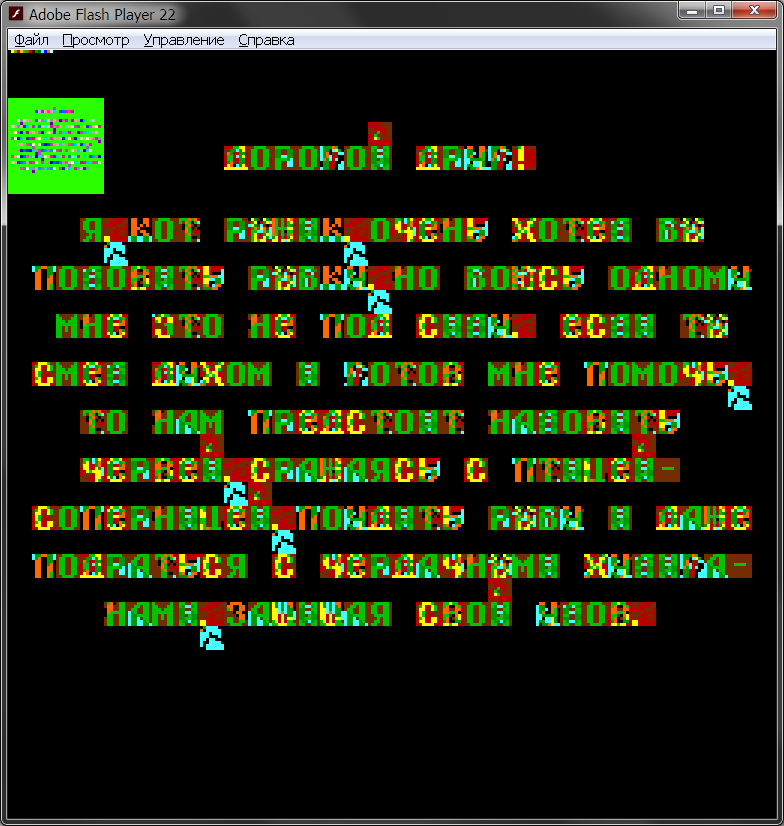

Прикол, оказывается, бит кнопки тест инвертирован по сравнению с оригиналом - при сбросе запускается тест, а при попытке входа в тестовый режим запускается игра, но так как кнопка считается зажатой, все экраны пропускаются. Если инвертировать, игра начинает работать, правда вроде бы перестаёт входить в тестовый режим. Но совсем не работает управление, а на титульном экране и инструкции присутствует мусор. Сами тайлы в порядке, видимо не учтено что-то ещё.

--- добавлено 17 июл 2016 ---

--- добавлено 17 июл 2016 ---

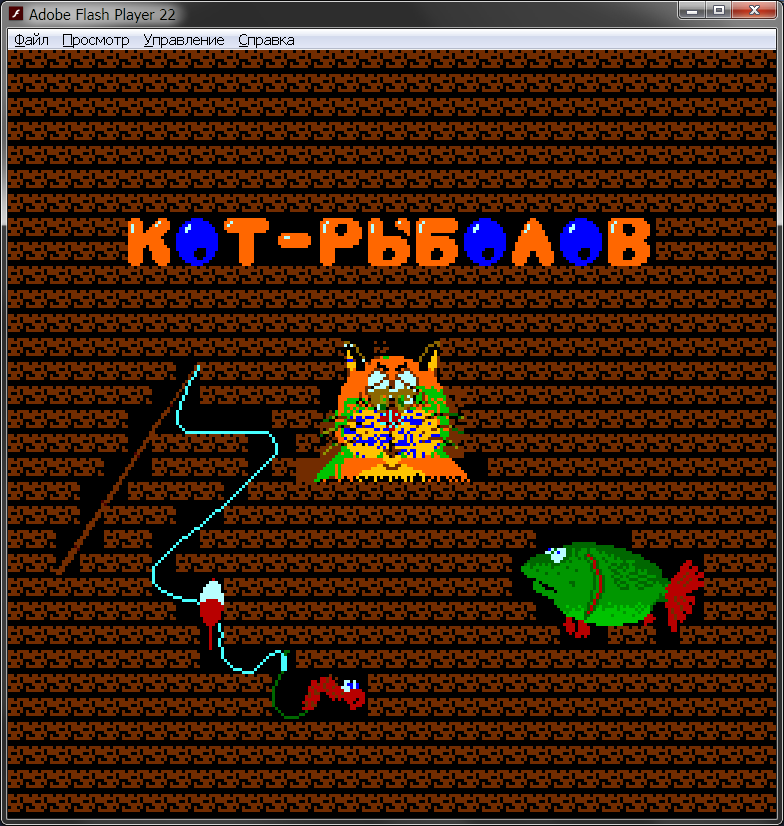

Мусор на экране победил, моя ошибка в реализации. Остальные проблемы пока остаются - не запускается тест, не работает управление.



там не только сервис, а и другие еще инвертированы, по крайней мере порт D2 бит 7 (0x40) так точно - в тесте код часто ждет чтоб ее отпустили.
я думаю другие кнопки могут быть тоже инвертированы, но не монетка - она так и осталась

еще обрати внимание, что тест при запуске суммирует память от начала и аж до 0xDFFF, в том числе и "пустую" область 6000-С000



Спасибо! Как раз об этом подумал, прочёл пост, сделал инверсию, плюс поправил ещё одну свою ошибку - и управление и тест заработали. Игра полностью работает! Свой эмулятор скоро выложу, только причешу до приличного вида.

Есть одна мелочь. В тесте есть плавное стирание фона, построчно, не потайлово. Наверное это сделано через программную задержку и какой-то регистр разрешения-запрещения отображения. У меня в эмуляторе рендер не скайнлайновый, это я проверить не могу. Подозрение, что это управляется нулевым битом $f8.

Суммирую, что мы, в особенности MetalliC, выяснили, и что нужно знать, чтобы заэмулировать игру.

Карта памяти:

0000..bfff - ПЗУ кода, до 48К, в Коте только 24К (микросхемы 854, 855, 856), остальное пусто.
с000..cfff - основное ОЗУ, 4К
d000..efff - пусто, наверное дублируется основное ОЗУ
f000..f3ff - карта тайлов, так как микросхема на 2К, вероятно реально это f000..f7ff, а далее дублируется, но Кот использует только 1К

Спрайты:

Всё как было, 32К (микросхемы 850, 851, 852, 853), 256 16-цветных спрайтов 16x16, только другие порты

Фон:

Вместо ОЗУ знакогенератора - 32К ПЗУ (микросхемы 846, 847, 848, 849), в котором лежат непожатые 16-цветные тайлы, битпланами, по 8К. Это 1024 тайла. Отображается только 256 тайлов, смещение задаётся через порт.

Порты:

00..0f - Y-координаты спрайтов
10..1f - X-координаты спрайтов
20..2f - номера спрайтов
30..3f - атрибуты спрайтов, такие же, как были
e0.ef - палитра
c0..c3 - ВИ53 для звука, только одна штука, схема смешения выходов видимо та же (так в документации на версию автомата с одной ВИ53)
d0..d3 - вероятно осталась ВВ55
f0 - вертикальное смещение экрана
f4 - горизонтальное смещение экрана
f8 - смещение набора тайлов фона, надо отбросить младший бит и умножить на 128, чтобы получилось смещение в байтах от начала каждого ПЗУ; младший бит возможно разрешение отображения

На чтение - порты ВВ55 по старым адресам. Линии всех кнопок управления и кнопки тест инвертированы, но не линия монетоприёмника.

--- добавлено 17 июл 2016, предыдущее сообщение размещено: 17 июл 2016 ---

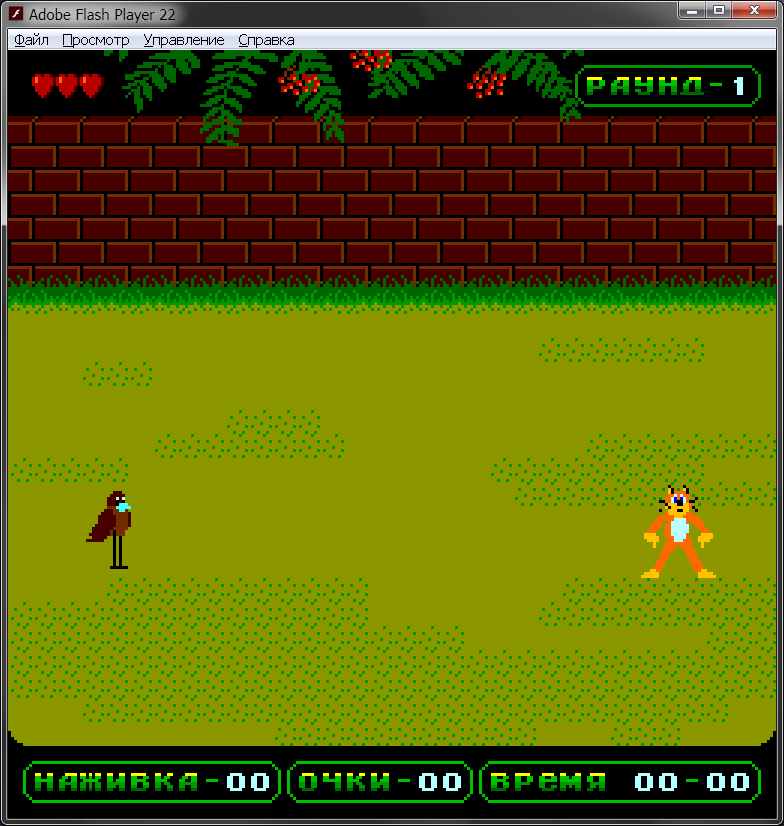

Кота уже можно поиграть (этот мой эмулятор всё ещё без звука): http://shiru.untergrund.net/15kop/kotrybol.html



а как можно посмотреть эти схемы и документацию ?


ps: комплектик из МАМЕ и всех игр на этой платформе http://rgho.st/6t4zhRWnx



Эта документация в бумажном виде сейчас лежит у меня дома (плюс на Чемпион-М). Пока думаю, как её переснимать - альбом формата больше А4, в сканер не влезает и плохо гнётся, а если фотоаппаратом, то надо придумать, как обеспечить приличное качество. В скором времени придумаю и сделаю, потом сразу выложу.



У меня есть A3 сканер.



@MetalliC, отлично! Рыболов и Городки работают в MAME. Красиво и очень похоже на оригинал, который я недавно видел. В эмуляторе лишь заметна "неплавность" движения, результат отображения 50Гц картинки на 60Гц мониторе. В оригинале всё идеально плавно.
И почему-то кнопка ТЕСТ не запускает игру, а работает, когда "кидаешь монету". В оригинале достаточно просто нажать ТЕСТ.
В остальном-один в один. Звук, надеюсь, заработает.
Спасибо за оперативность!



точно ?
Кот-Рыболов (как впрочем и Горбунок тоже) опрашивает бит теста (8й на порте D1) только на самом старте и во время игры, а вот Городки постоянно.
так что я хз как он может запускать игру, если только не замкнут через диод на с сигнал монето-приемника, или вы что-то путаете.

увы "само" ничего не заработает. но, под шумок, пока есть интерес к этой теме хотелось бы запрячь буржуев более разбирающихся во всяких МАМЕвских pit8253 сделать его, потому я и спрашивал схему.
именно часть со звуком, в хоть как-то разборчивом виде.



Точно не путаю. Во-первых, сам нажимал и играл, во-вторых-представьте техника-ремонтника с пятнашками, ремонтирующего автомат )

Вроде бы в первой версии было два ВИ53? Городки ведь со звуком работают? А тут одна. Она же заэмулирована в MAME?

PS И вроде мы на "ты" были? На эмуленде с Нупогодями.



Со звуком всё должно быть очень просто. Он уже реализован в MAME для старой версии, в тех же Городках. По хорошему, надо его упростить для Снежной королевы, Бильярда, Городков и Кота, но он должен работать и так (и работает во всех играх старой версии).

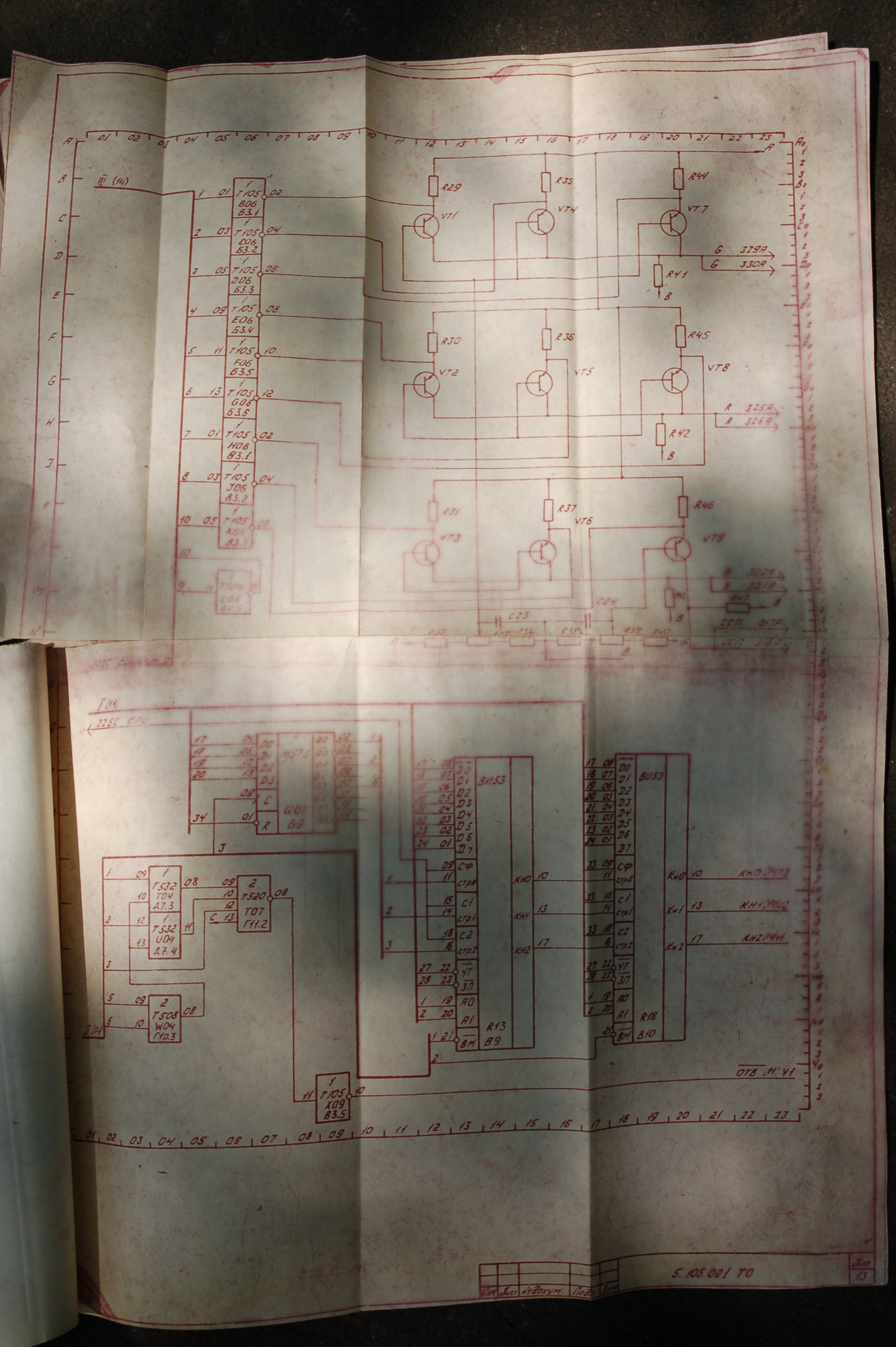

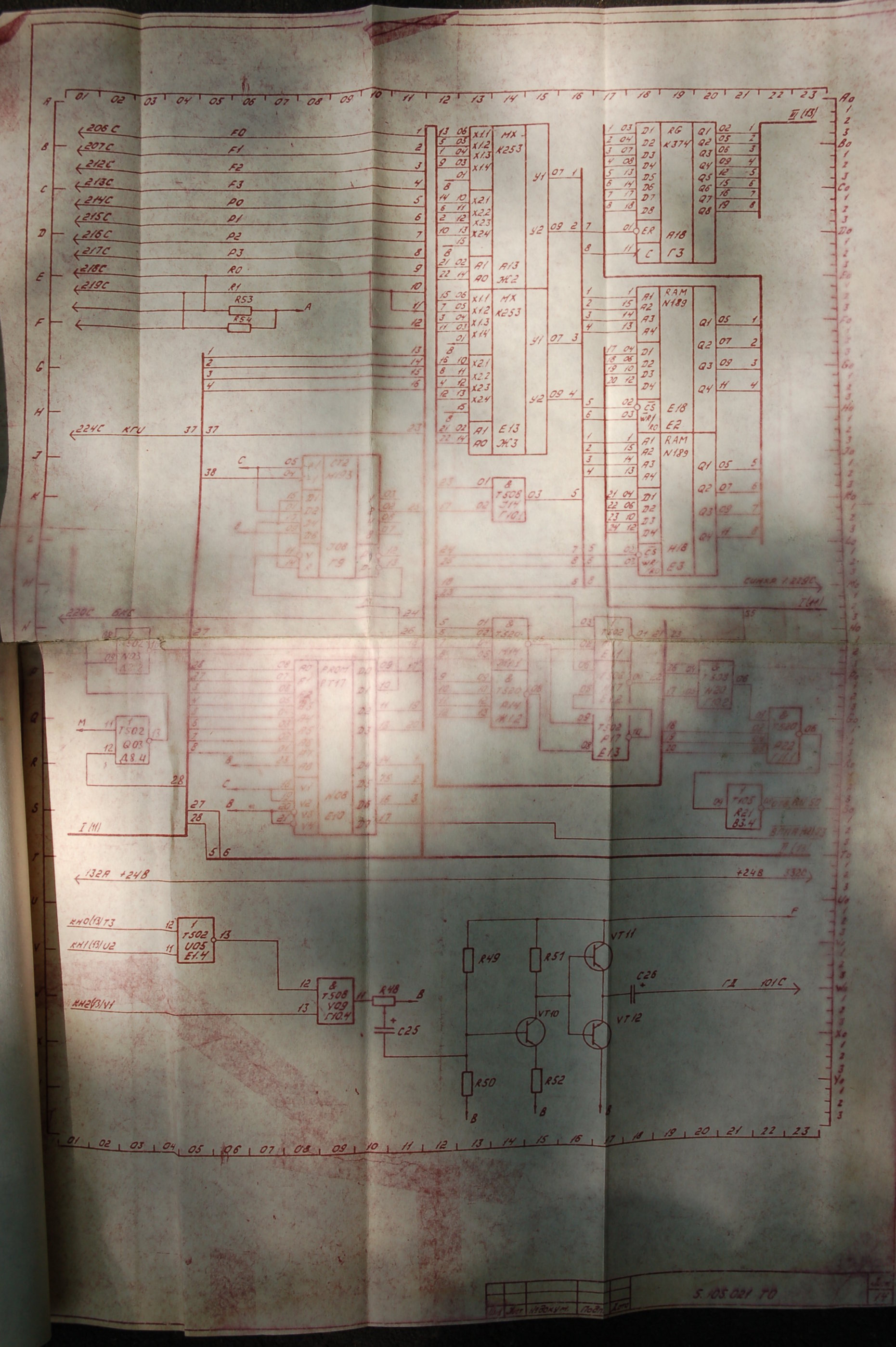

Вот схема первой версии, от Конька - файлы old_1.jpg, old_2.jpg. Два ВИ53 каскадом, OUT'ы каналов одной идут на GATE'ы второй, на OUT'ах второй логический микшер на элементах 2ИЛИ-НЕ (155ЛЕ1) и 2И (155ЛИ1), и с него на транзисторный усилитель. Это уже должно быть в MAME, хотя по факту ни одна игра этих заморочек не использует, они просто пищат одним каналом, и если просто брать его выход, без логического микшера, звук будет.

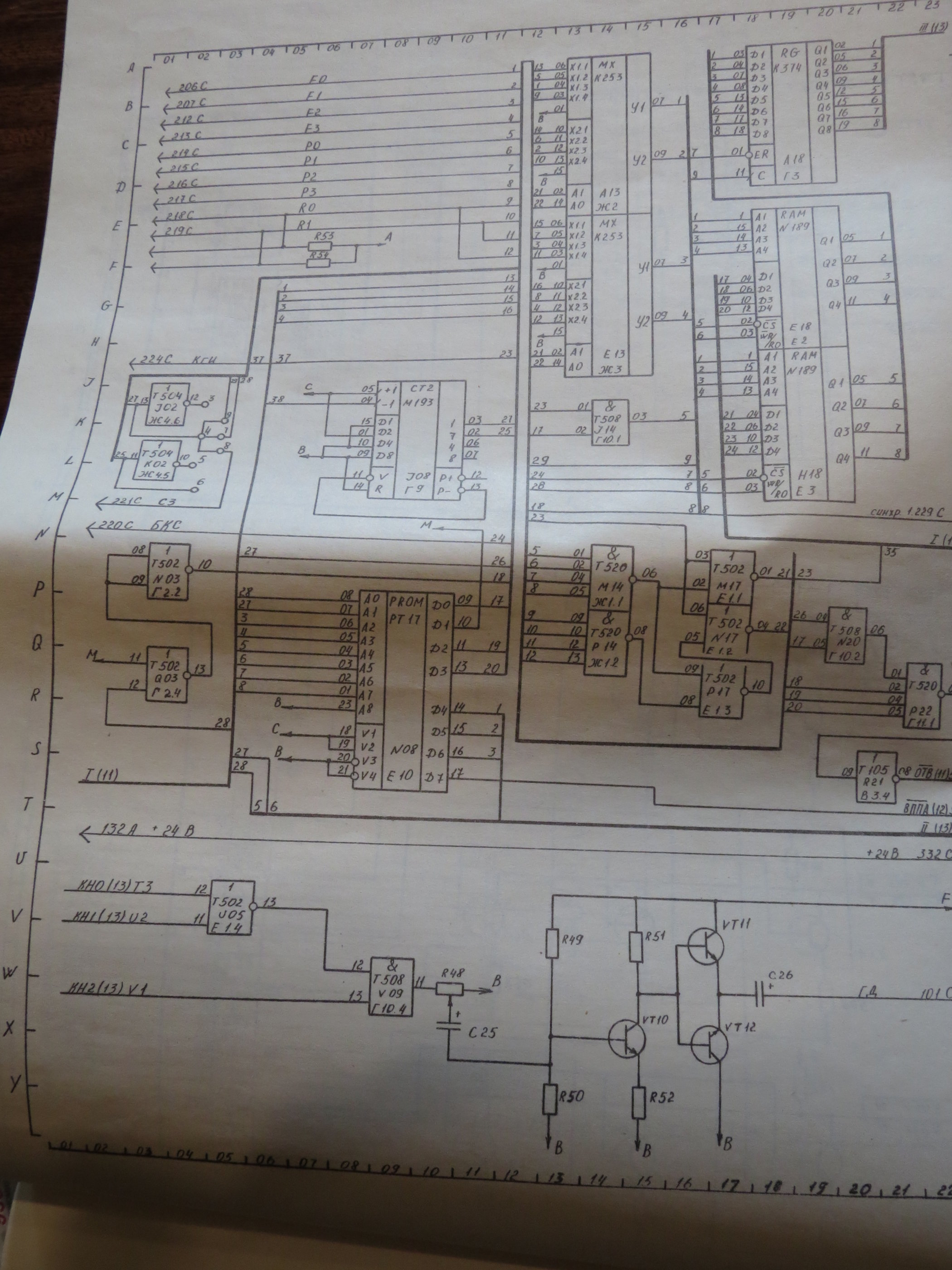

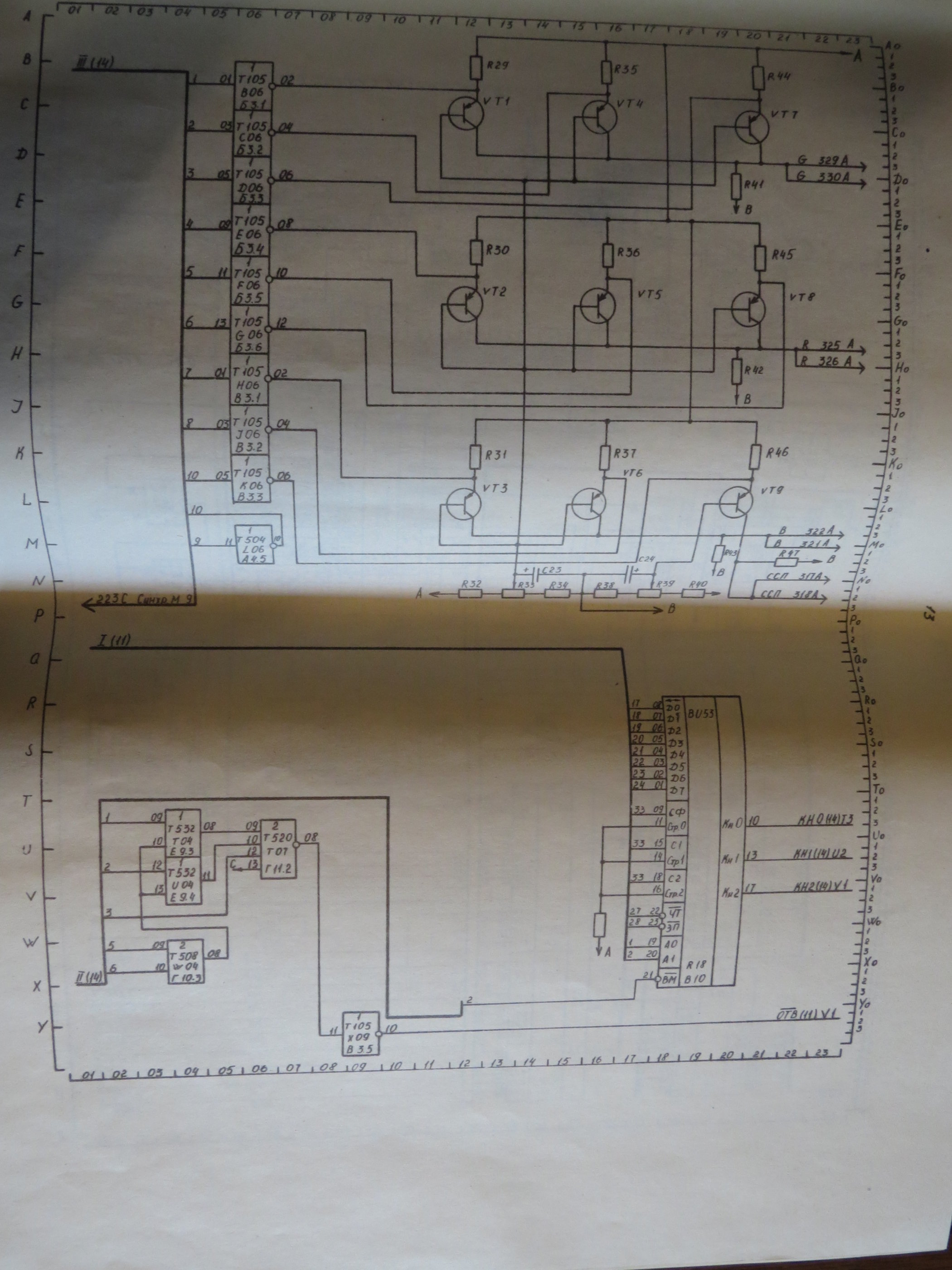

Вот схема другой версии - файлы new_1.jpg, new_2.jpg, из документации, которая вроде как шла с Городками, но в ней не упоминается аналоговое управление. В ней ВИ53 уже одна, первой просто нет, остальное точно то же самое.

На фотке платы Кота мы видим, что усилитель теперь на микросхеме К147УН7, но рядом с ней есть ЛЕ1, а в другом конце платы (в углу) есть ЛИ1, в направлении которой по лицевой стороне платы идёт дорожка от 17-ого вывода ВИ53. Так что скорее всего эту часть схемы оставили без изменений. И похоже, мало кто среди разработчиков автомата вообще понимал что-то про генерацию звука, очень уж он примитивный в реальных играх, при таком железе. Вполне логично предположить, что разработчики новой версии решили звук не трогать.
