Нет, Королевы в музее нет. Была в прошлом году, но вроде бы уехала в Москву.



Патенты СССР, имеющие отношение к телеиграм. В частности, такой патент от группы разработчиков ТИА.

Вообще, текущее журналистское расследование показывает, что разработчики ч/б Городков, Истребителей, Центр-1000, Мотогонок (на процессоре), ТИА, и ещё кое-чего интересного - одна и та же группа людей.



@shiru8bit, А не занимается ли кто подобного рода исследованиями советской электромузыкальной техники? Я сам собирал кое-какие материалы (и экспонаты )но жаль, не застал в живых Федорчука



@nop, я знаю, кто копался в этой теме, но не знаю, насколько глубоко. Спрошу.


Игорь прислал отснятые в Питере материалы.

Видео прохождения встроенного теста в Городках, на экземпляре, где видны все края растра. Помимо прочего, выяснилось, что во время теста памяти на экране есть снег (конфликт одновременного доступа видеоконтроллера и процессора к шине во время отображения). Также при горизонтальном скролле видна чёрточка в углу, это не помехи на экране, это так и есть.

Помимо Городков, есть фотки и короткое видео Истребителей. Несмотря на вполне графические надписи на экране, по информации из другого источника они всё же на рассыпухе, и из этой серии автоматов процессор только в Мотогонках.



Видео можно не zip. Тогда с yandex диск можно будет его сразу смотреть не закачивая.



А оно кверх ногами. Нужен плеер, умеющий переворачивать картинку на лету, чтобы нормально посмотреть. Переворачивать с перекодированием не стал, чтобы не терять качество.



Странно, я вроде запустил и все нормально.



там еще одного слона не заметили - на 2:00-2:10, перед тестами скролла, должен меняться цвет всего экрана, на эмуляторах этого не происходит. а меняется он выводом в порт BF таких цифирок:

Код:

ROM:0B3B bg_color_tst:   db 0FFh, 0FCh, 0F3h, 0F0h, 0CFh, 0CCh, 0C3h, 0C0h, 3Fh
ROM:0B3B                 db 3Ch, 33h, 30h, 0Fh, 0Ch, 3, 0



Работа этого регистра описана в документации ещё для Конька, но так как тогда он реально не использовался, я про него и забыл. По описанию, биты 0, 2, 4, 6 запрещают отображение каждого из битпланов (если бит в 1, битплан не виден; маска вроде бы накладывается по OR, т.е. невидимый выдаёт не 0, а 1).

--- добавлено 26 июл 2016, предыдущее сообщение размещено: 26 июл 2016 ---

Да, всё так, как я описал. Получил правильную последовательность цветов в тесте, важный момент именно в том, что каждый запрещённый слой постоянно выдаёт 1, т.е. если запретить все, будет код цвета 15.



Мне тут написали, что в московском этом, как его, Кот-Рыболов появился. Хм, или это уже старый баян? Я тред не читал что вы тут наобсуждали)



Уже эмулятор успели написать - http://shiru.untergrund.net/15kop/index.php?rom=kotrybol.zip



Жесть. Мне просто сейчас в вк их сотрудница написала, которую я много месяцев назад спрашивал)



не актуально
один чел из этой темы собсно и подогнал им этот аппарат, другие его им отремонтировали (и сдампили в процессе), третьи заэмулировали



Итак, появилось время и возможность заняться ремонтом ТИА. Починил два автомата для "Музея советских игровых автоматов": "Городки" и "Бильярд". Соответственно разобрался с железом, снял параметры видеосигнала.

Вот что получилось:
Пиксельклок : 15750 / 3 = 5250 МГц
Полное кол-во точек в строке : 336
Видимых : 256
СГИ до ССИ : 26
ССИ : 26
СГИ после ССИ : 28

Кадровый импульс:
Полное кол-во строк : 313
Видимых : 256
КГИ до КСИ : 19 строк
КСИ : 3 строки
КГИ после КСИ : 35 строк

Прошивки с РТшек не считывал, просто посмотрел осциллографом реальные сигналы. Так точнее.
Надеюсь, сотрудничество с Музеем продолжится - там ещё есть что починить!



Star Wars Battle Pod получил апдейт - новый уровень по мотивам The Force Awakens.



@Кишмиш, Прикольно. Я кстати видел аркадный Pod Racer тогда в Салоу или Таррагоне кажется. Не помню точно уже. Не поиграл к сожалению на нем. Интересно было бы поиграть в этот вариант. Ну может когда-нибудь. А апгрейд для порта вышел ?

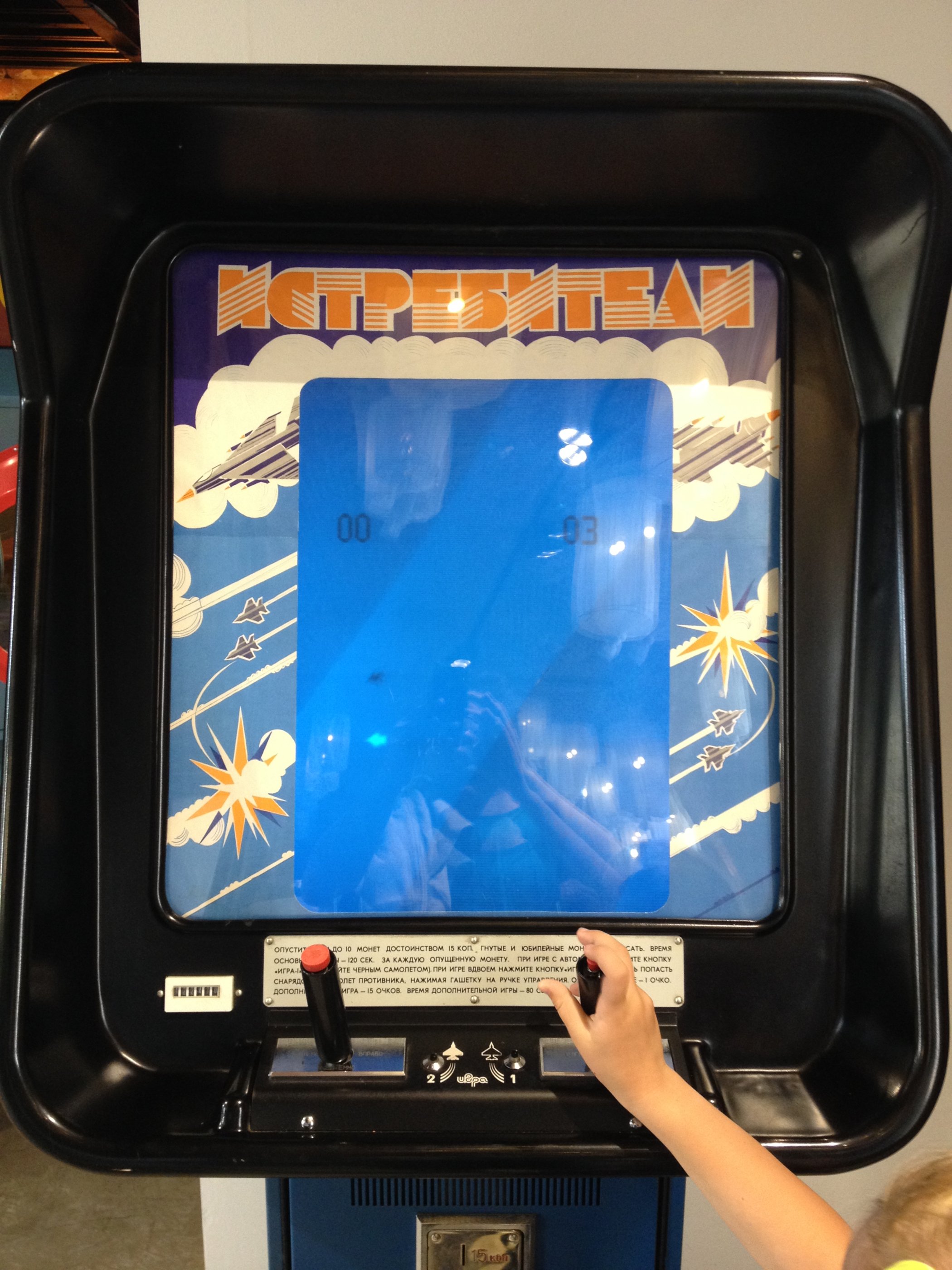

Игровой автомат "Истребители"


Оригинальное описание, схемы, прошивки ПЗУ:
https://yadi.sk/d/zel6u_WJvejnH

Создание эмуляторов и добавление в MAME приветствуются!



@IgorR76 а почему длина ISTREB-main.bin такая странная, 2560 (A00h) ? по докам там вроде 4КБ ром
что там за ПЗУшка стоит ? фотографии платы есть ?



Там 5 штук 556рт5 по 0,5кб = 2,5кб.

--- добавлено 25 сен 2016, предыдущее сообщение размещено: 25 сен 2016 ---

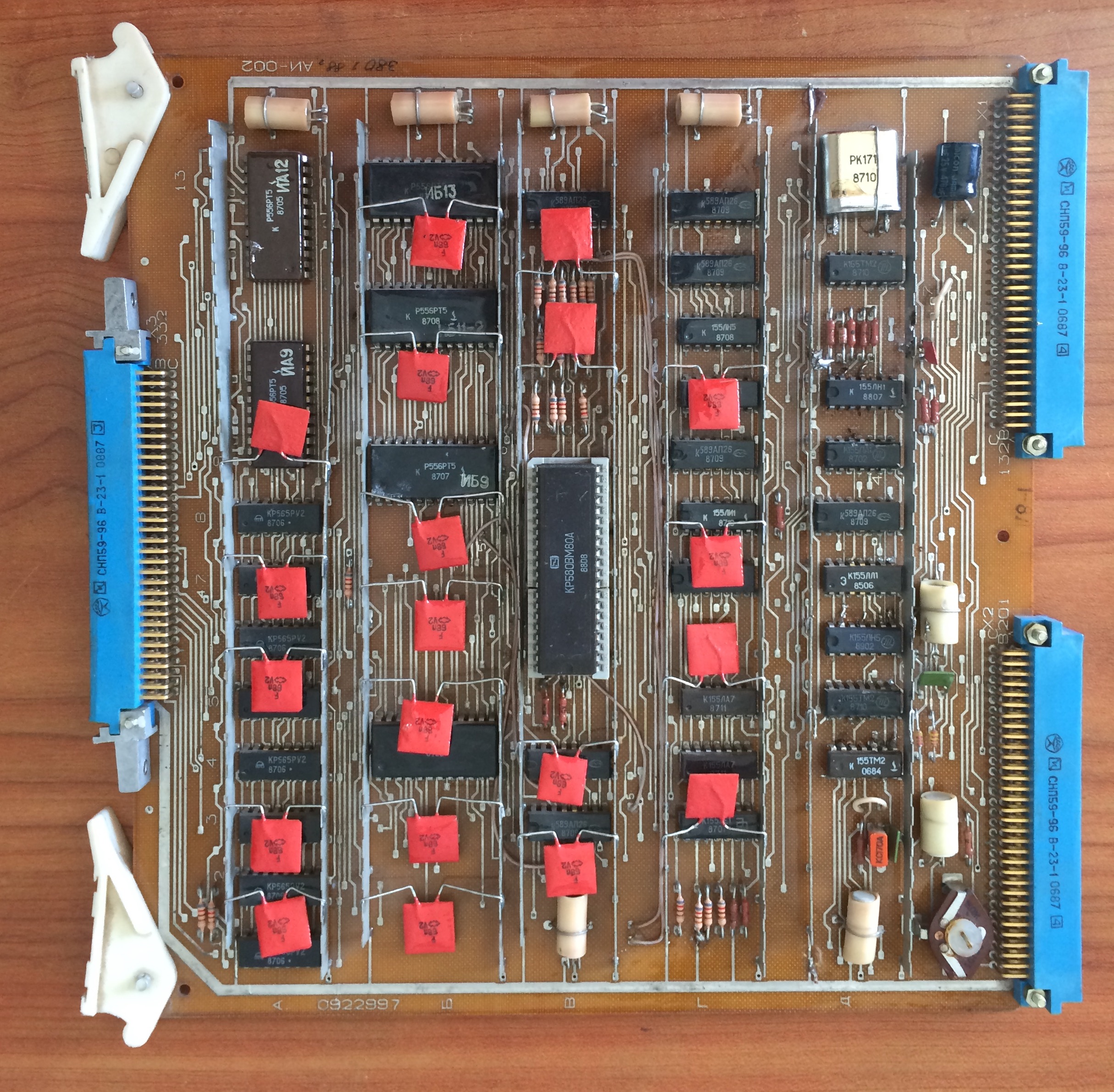

"Истебители". Плата CPU. Вариант 1.

Схема и ПЗУ в предыдущем посте от неё.

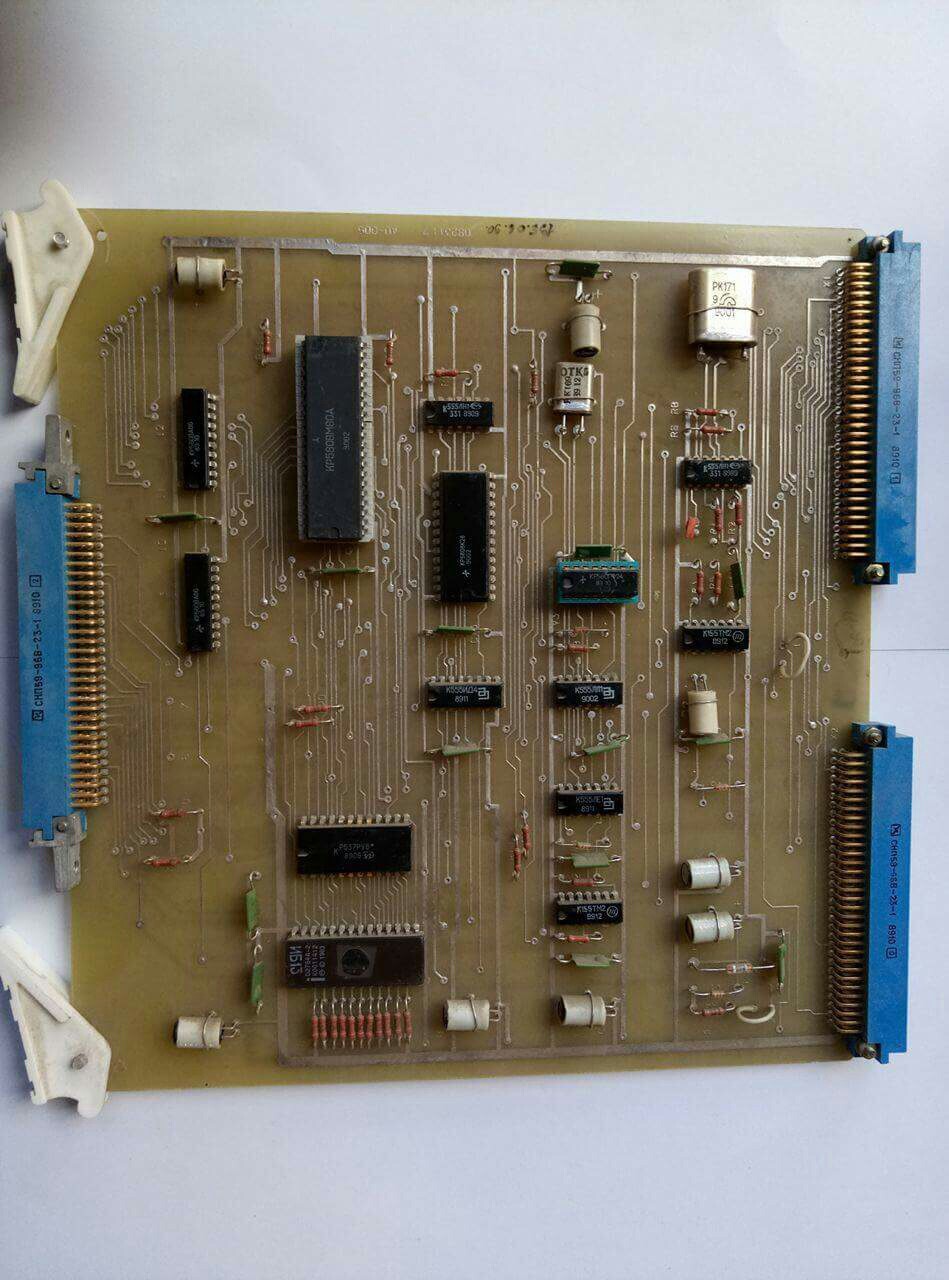

В Питере другой вариант:


Здесь стоит РФ4. Программы также немного разные. Чтобы считать ПЗУ, надо ехать в Питер. Схемы нет.
