Год выпуска нашего экземпляра "Пинг-Бола" - 1991.
Такая же корзинка с 12ю платами стоИт в автомате "Память". Но в корзине "Памяти" нет материнской платы: разъёмы на каркасе, соединены обычными проводами. А в "Пинг-Боле" - двусторонняя материнка из текстолита, на ней даже одна микросхема стоИт.



когда именно ? если ближе к концу 80х или начале 90х - и ВМ80, и остальных чипов из 580го микропроцессорного комплекта было как грязи, и стоили копейки (кроме ВВ55 и ВА86 разве что, на них был какой-то спрос). потому что радиолюбители стали клепать тыщами спектрумы, а 580я серия стала особо не нужна...

короче, чего гадать - лучше дождаться информации и фоток.



Вот не надо путать кустарщину (кстати, подвальные спектрумы стоили тоже немалых денег) и советскую «индустрию», которая на что-нибудь новенькое лет по десять раскачивалась.



ВВ55-я шла в многие клоны, как это не нужна? И она, кстати, еще любит гореть.
И я напомню, что ВМ80/ИК80 и ВМ80А - разные, с разным техпроцессом. Второй на большей частоте и не требует извращенного питания.
Возможно, например, что достаточно много было именно старой версии..

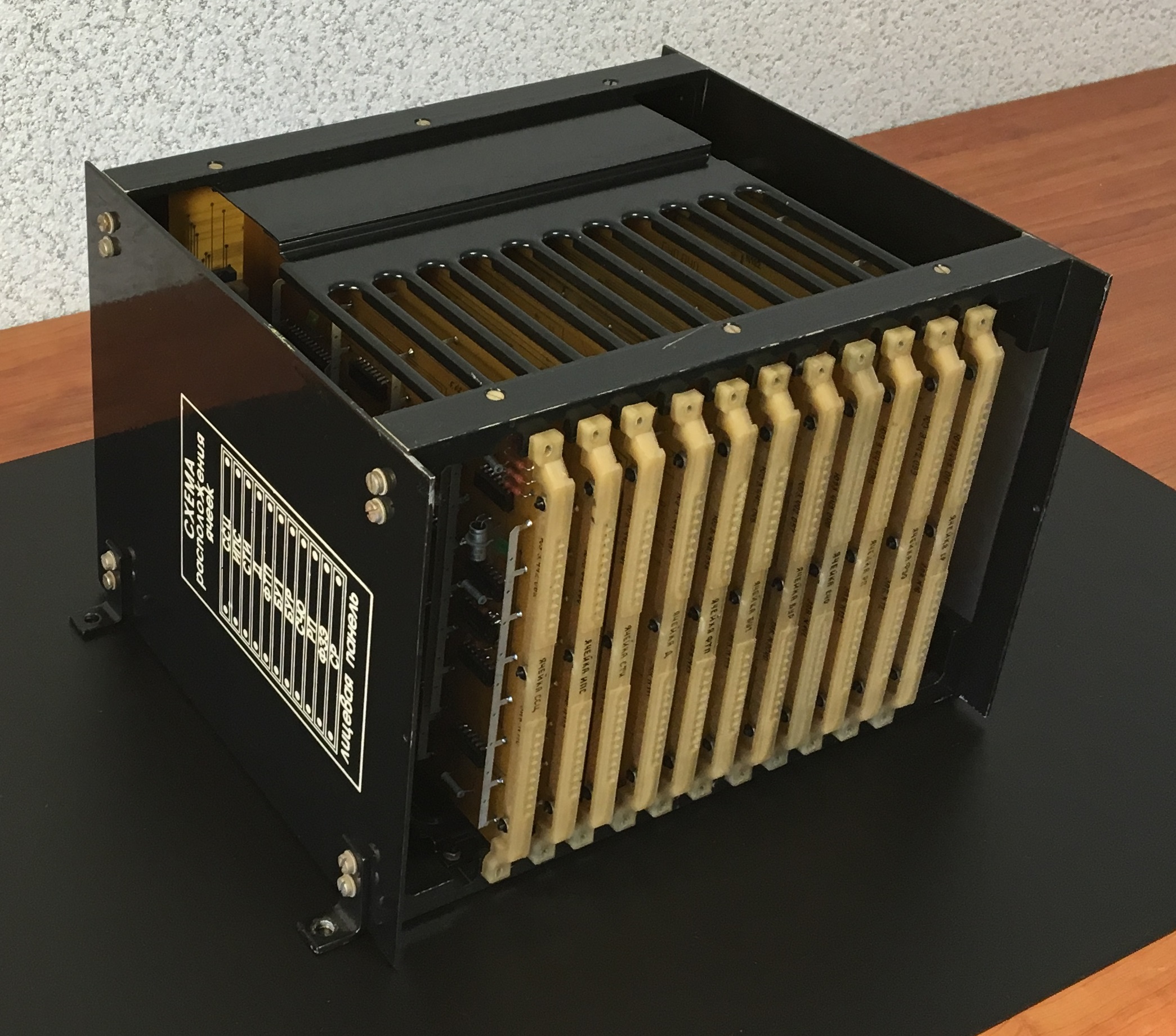

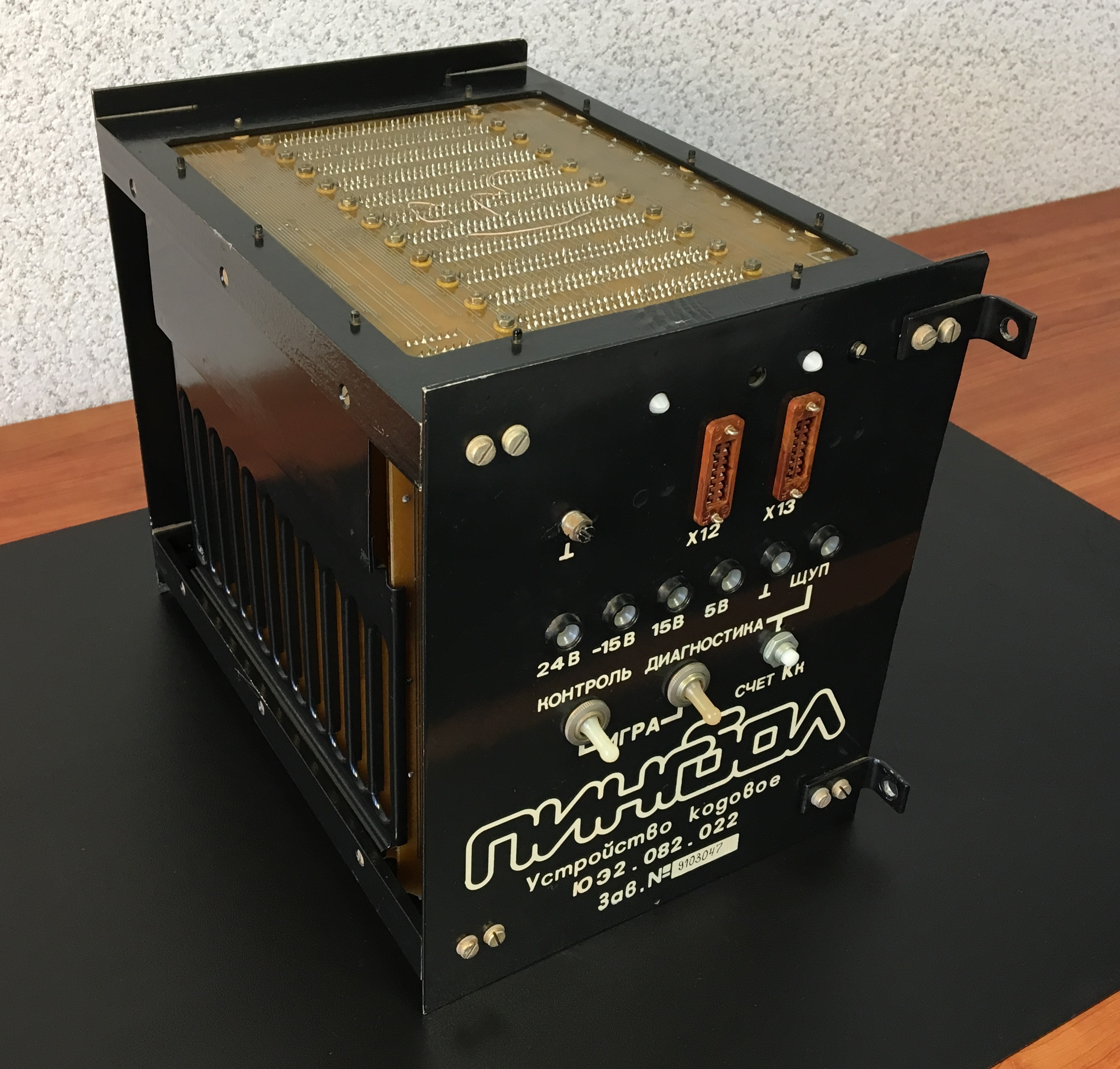

Фото корзины автомата Пинг-Бол:

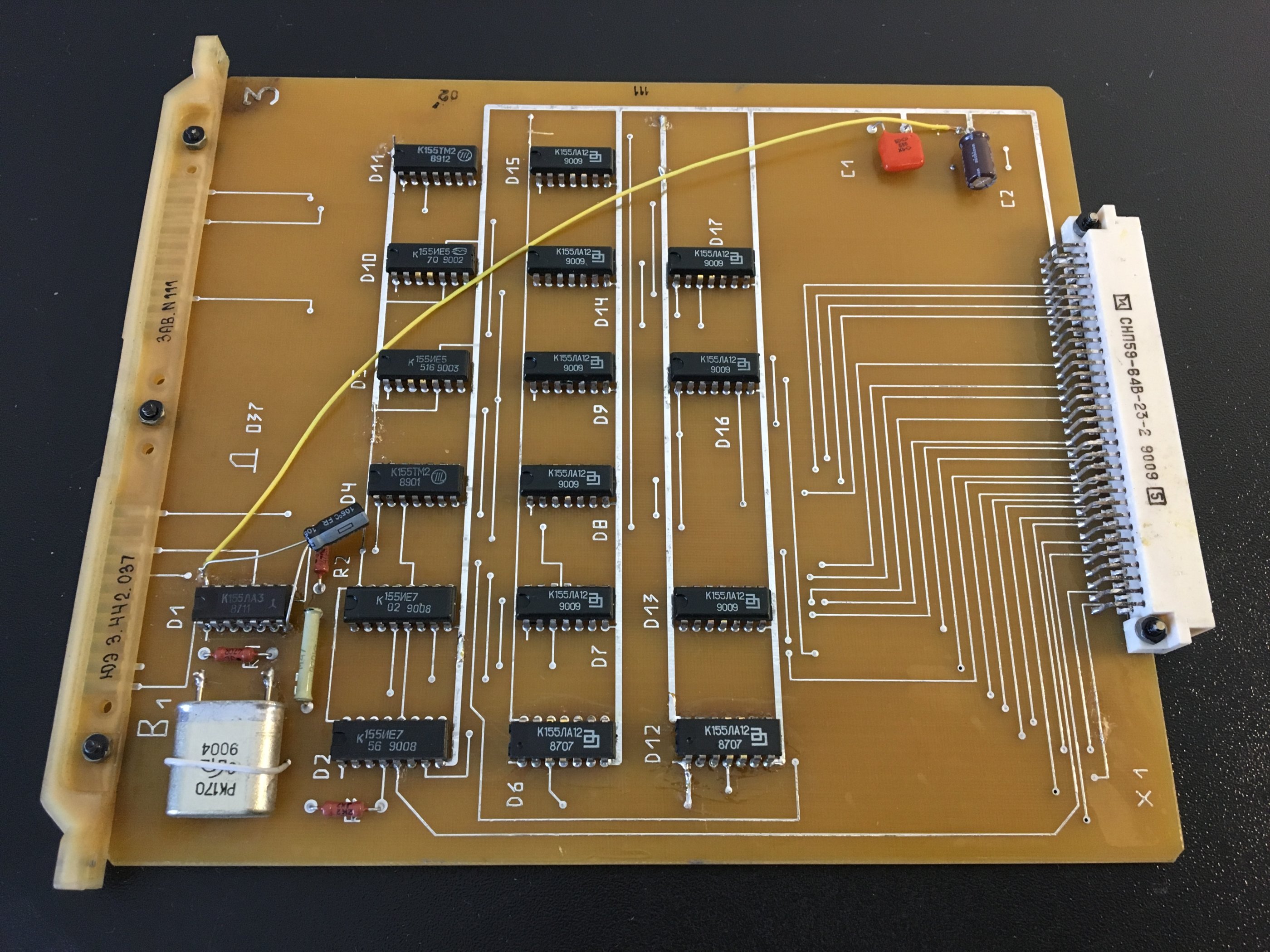

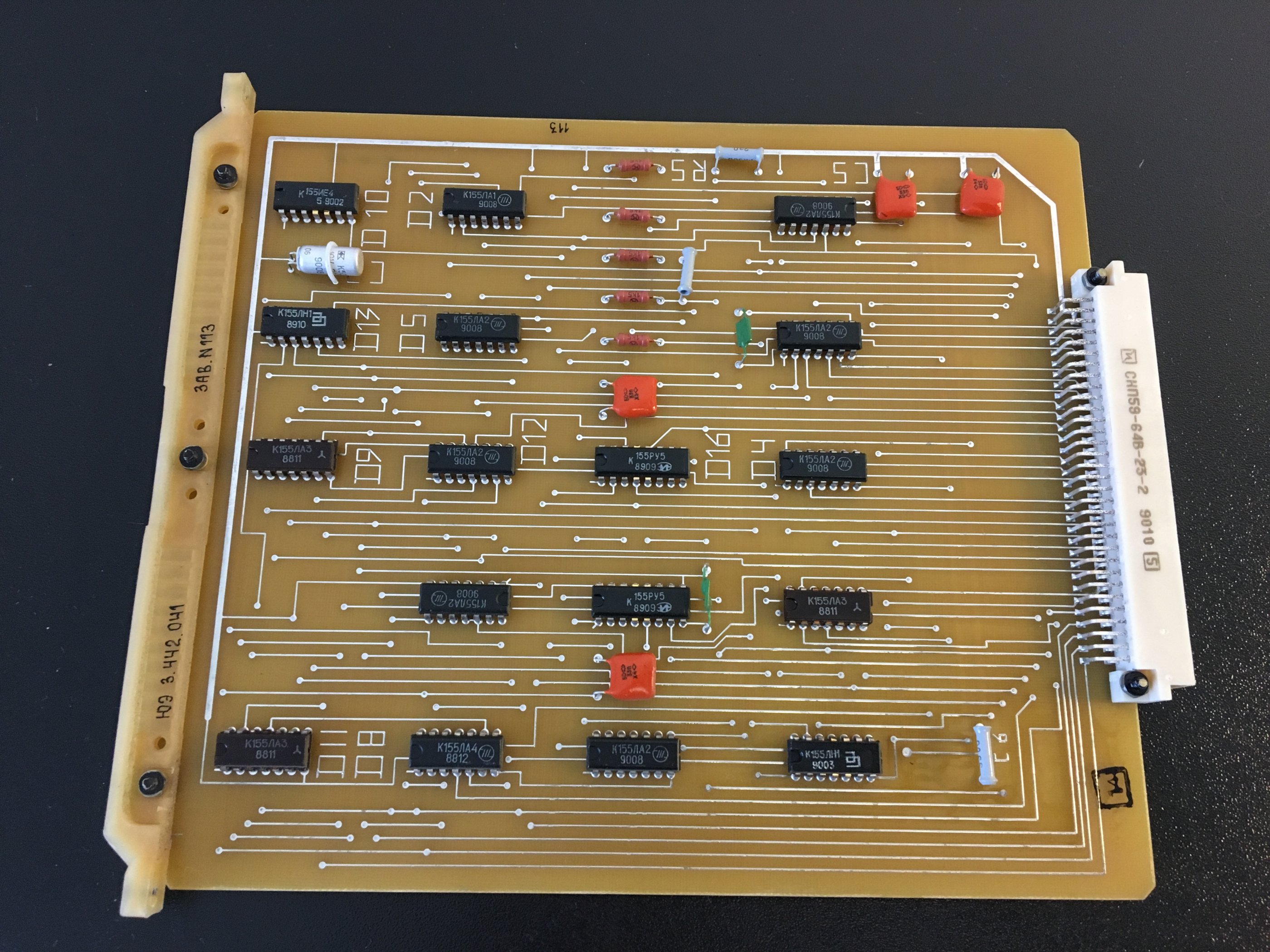

Включает 11 плат, вот таких:




Размеры корзины - 270х235х195
Размеры платы - 200х170

Автомат полностью на мелкой логике, при этом помимо игры имеет 2 тестовых режима : настроечные таблицы для ВКУ, и тест логики/памяти.
Музыкальное сопровождение-песня о пингвинах, и голосовые подсказки- 1-битовый синтезатор речи.
4 игровых уровня. Видео публиковалось выше. На 1м и 2м надо выбить всё поле, на 3м и 4м - пробить кирпичи, чтоб шар улетел вверх. На 2м уровне кирпичи перемещаются горизонтально по кругу.



ящик больше напоминает сварочный аппарат, жрёт наверное где-то так же



Около 250-300 корпусов выходит?



@IgorR76, какая-то очень квадратно-гнездовая разводка
Такое ощущение, что 70% дорог - чтобы соединиться с другой платой через конектор материнки. Аппаратная версия разработки на Java



Без проводка наискосок через всю печатку не обошлось.



@Колючий, Ой, я и в буржуйских мелкосерийных такого навидался.



Да оно и не только в мелкосерийных случается. ЕМНИП, некоторые AWE32 от кривативов с присирансом шли массово.



@Колючий, Что характерно, там очень сильная нехватка блокировочных емкостей по питанию, а где есть, сделано современным на вид китайским электролитом вместо керамики. Оно же, кстати, и проброшено тем проводом. Студенты делали автороутингом на допотопных CAD? Микруха, которой не хватило питания - ЛА3, реализующая тактовый генератор, без стабильности которого дохнет вся система



Вынужден сообщить, что московский Музей игровых автоматов с 21.06.19 закрывается на неопределенное время в связи с переездом. Кто собирался посетить-еще есть шанс. О месте и времени открытия выставки сообщу, как появится информация.



Все подробные фотографии корзины игрового автомата "Пинг-Бол" здесь.



Да, в Питере всё работает.



И недавно был тусняк с Levelord-ом.



С большим трудом удалось починить автомат "Пинг-Бол".
Хочу отметить, интересный автомат. Имеет 4 игровых уровня с разными условиями игры, на каждый уровень своя цветовая схема и различные звуки. Несколько мелодий и синтезатор речи с различными фразами. Тестовые режимы видео и логики.
Играть ручкой управления битой удобнее, чем на клавиатуре компьютера тех лет. И главное, интересно.
И всё это без микропроцессора и программы, только мелкая логика и пзу с данными (шрифт, тексты, звуки итд.)
Скоро автомат появится в музее и будет доступен для ознакомления и игры.

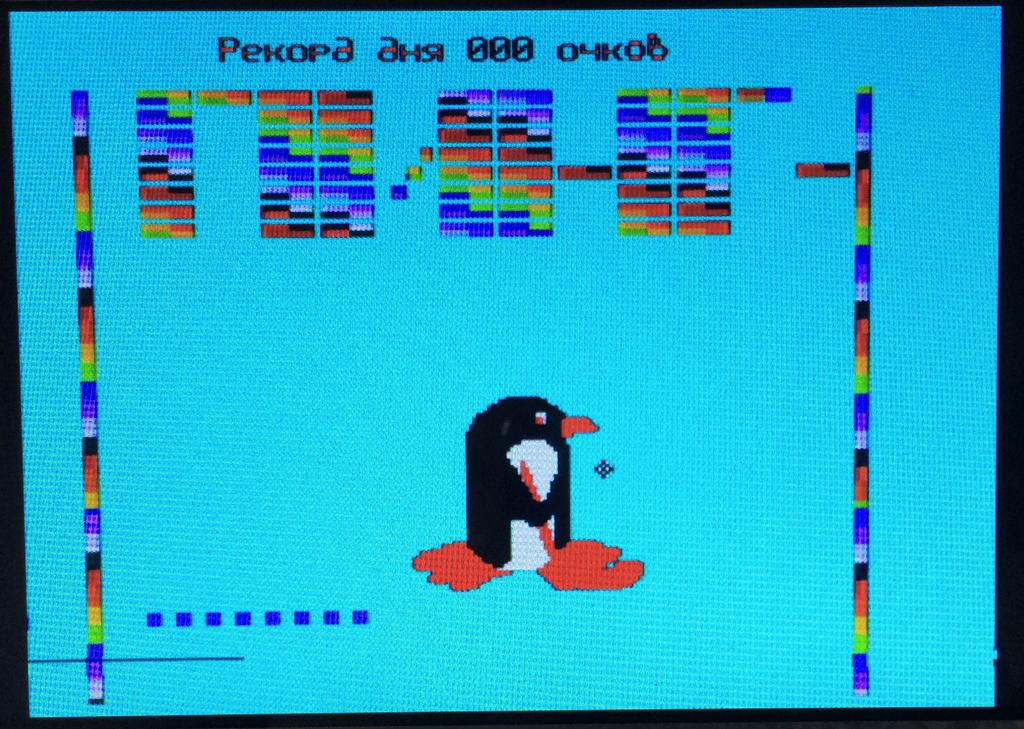

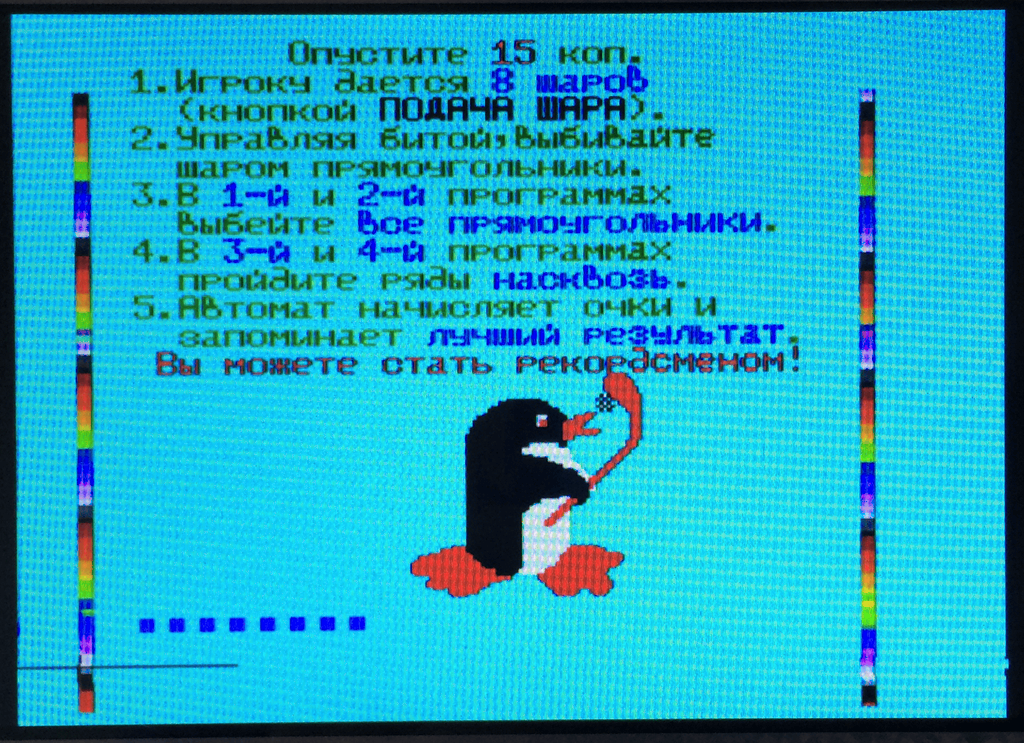

Чуть позже выложу видео игрового процесса с контрольного монитора-на нём картинка покачественнее, чем на ЭЛТ автомата.

Кстати, Музей игровых автоматов переезжает на ВДНХ, павильон 57. В июле открытие.



Образцы фраз синтезатора речи из Пинг-Бола. Звуковые файлы получены декодированием ПЗУ из модуля СР автомата.

Фраза 1
Фраза 2



Видео игрового процесса автомата "Пинг-Бол"
