Да, это не так впечатляет.



ищо как впечатляет, если ты знаешь, что такое Каомодзи.



Код:

NewHeaderStruc  struc
NewID                   db '3P'         ;identifier.
NewSize                 dd 0            ;byte size of 3P section of file.
NewLength               dd 0            ;byte size of exe image data.
NewAlloc                dd 0            ;byte size of program.
NewSegments             dw 0            ;number of segment definitions.
NewRelocs               dd 0            ;number of relocation table entries.
NewEntryEIP             dd 0            ;entry offset.
NewEntryCS              dw 0            ;segment list entry number for entry CS.
NewEntryESP             dd 0            ;ESP offset.
NewEntrySS              dw 0            ;segment list entry number for SS.
NewFlags                dd 0            ;Control flags.
NewAutoStack            dd 0            ;Auto stack size.
NewAutoDS               dw 0            ;Auto DS segment number +1
NewExports              dd 0            ;Length of EXPORT section.
NewImports              dd 0            ;Length of IMPORT section.
NewImportModCnt         dd 0            ;Number of IMPORT modules.
NewReserved             db 64-NewReserved dup (?)
NewHeaderStruc  ends

Что означает запись: db 64-NewReserved dup(?)



Добивает общий размер структуры до 64.

NewReserved - смещение поля NewReserved внутри структуры.



Помогите понять, как устроены драйверы DIGPAK & MIDPAK в игре Rapid Assault. Они являются двоичными файлами 3P (Causeway). Я написал анализатор заголовка 3P на базе исходного кода le23p, но куда дальше копать - не понимаю.

В архиве - анализатор 3P и два самых простых драйвера - 0none.sdv и 0none.mdv. Это драйвера-заглушки для псевдоустройств No sound и No music. Во втором из них есть даже сигнатуры MThd и MTrk, видимо, относящиеся к какой-то функции проигрывания файлов MID.

IDA Pro Free их открывать не хочет, CWD - открывает, но на первых же шагах вылетает exception - видимо, он не понимает, где данные, а где код. Что можно сделать?

P.S. Вот единственный исходник из игры:

Код:

	.386
	.model small
	option oldstructs

	include d:\cw\cw.inc
	include d:\cw\cw-undoc.inc

	include mdv.inc

b	equ	byte ptr
w	equ	word ptr
d	equ	dword ptr
f	equ	fword ptr


	.code


;-------------------------------------------------------------------------------
;
;Load and initialise DigPak and MidPak drivers.
;
;On Entry:
;
;nothing.
;
;On Exit:
;
;Carry set on error and AX=error code.
;
;Error codes:
;
;0	- no error.
;1	- file not found.
;2	- not enough memory.
;3	- corrupt driver file.
;
;Note:
;
;All of the other routines can be called after this routine has failed to
;initialise the drivers. This code sets a flag which is checked by the other
;routines which will simply exit without doing anything if the drivers arn't
;loaded.
;
InitDigMid	proc	near
	public InitDigMid
	cmp	HaveDigMid,0		;Check if we already loaded the
	jnz	@@8		;drivers.
;
;Load the relavent driver files.
;
	sys	cwGetPatch
	cmp	d[edx+4],0
	jz	@@GetDig
	mov	edx,[edx+4]
	mov	sDriverAddr,edx
	jmp	@@GotDig
@@GetDig:	;
	mov	edx,offset DigName	;DigPak selected driver name,
	sys	cwLoad
	jc	@@9
	mov	sDriverAddr,edx
	mov	w[sDriverAddr+4],si
	mov	edi,sDriverAddr
	call	MDV_Init[edi]	;Call init code.
	jc	@@9		;oops, some kind of problem.
@@GotDig:	;
	sys	cwGetPatch
	cmp	d[edx],0
	jz	@@GetMid
	mov	edx,[edx]
	mov	mDriverAddr,edx
	jmp	@@GotMid
@@GetMid:	;
	mov	edx,offset MidName	;MidPak selected driver name.
	sys	cwLoad
	jc	@@9
	mov	mDriverAddr,edx
	mov	w[mDriverAddr+4],si
	mov	edi,mDriverAddr
	mov	eax,50
	call	MDV_Init[edi]	;Call init code.
	jc	@@9		;oops, some kind of problem.
@@GotMid:	;
@@8:	mov	HaveDigMid,1		;flag driver present.
	xor	ax,ax
	ret
	;
@@9:	push	ax		;save error code.
	call	RemDigMid		;Remove everything on error.
	pop	ax
	stc
	ret
InitDigMid	endp


;-------------------------------------------------------------------------------
;
;Remove DigPak and MidPak drivers.
;
RemDigMid	proc	near
	public RemDigMid
;
;Make sure no Midi stuff playing.
;
	call	StopDigi
	call	StopMidi
	call	RemDigiFile
	call	RemMidiFile
;
;Need to de-init MidPak if it was initialised.
;
	cmp	w[mDriverAddr+4],0	;Did we make the init call?
	jz	@@0
	mov	edi,mDriverAddr
	call	MDV_Rem[edi]		;Call remove code.
	xor	bx,bx
	xchg	bx,w[mDriverAddr+4]
	sys	RelMem
;
;Now release memory allocated for all MidPak chunks.
;
@@0:	xor	bx,bx
	xchg	bx,MidiFileSeg
	or	bx,bx
	jz	@@3
	sys	RelMem
;
;Need to de-init DigPak if it was initialised.
;
@@3:	cmp	w[sDriverAddr+4],0	;Did we make the init call?
	jz	@@4
	mov	edi,sDriverAddr
	call	MDV_Rem[edi]		;Call remove code.
	xor	bx,bx
	xchg	bx,w[sDriverAddr+4]
	sys	RelMem
	;
@@4:	mov	HaveDigMid,0
	ret
RemDigMid	endp


;-------------------------------------------------------------------------------
;
;Load and register a midi file.
;
;On Entry:
;
;DS:DX	- file name.
;
;On Exit:
;
;Carry set on error and AX=error code else,
;
;nothing.
;
;Error Codes:
;
;0	- no error.
;1	- file not found.
;2	- not enough memory.
;3	- MidPak driver not loaded.
;
InitMidiFile	proc	near
	public InitMidiFile
	mov	ax,3
	cmp	HaveDigMid,1		;check drivers are loaded.
	jc	@@9
	;
	call	RemMidiFile		;lose anything already loaded.
	call	LoadAllocate		;load requested file.
	jc	@@9
	mov	MidiFileSeg,dx	;stow this for release.
	or	MIDIUsed,-1
	;
	xor	ax,ax
@@9:	ret
InitMidiFile	endp


;-------------------------------------------------------------------------------
;
;Load and register a digi file.
;
;On Entry:
;
;DS:DX	- file name.
;
;On Exit:
;
;Carry set on error and AX=error code else,
;
;nothing.
;
;Error Codes:
;
;0	- no error.
;1	- file not found.
;2	- not enough memory.
;3	- DigPak driver not loaded.
;
InitDigiFile	proc	near
	public InitDigiFile
	mov	ax,3
	cmp	HaveDigMid,1		;check drivers are loaded.
	jc	@@9
	;
	call	RemDigiFile
	call	LoadAllocate		;load requested file.
	jc	@@9
	mov	DigiFileSeg,dx	;stow this for release.
	;
	xor	ax,ax
@@9:	ret
InitDigiFile	endp


;-------------------------------------------------------------------------------
;
;Make sure no midi stuff is playing and release memory used by current file.
;
RemMidiFile	proc	near
	public RemMidiFile
	pushad
	xor	bx,bx
	xchg	bx,MidiFileSeg	;check if a previous allocation
	or	bx,bx		;needs releaseing.
	jz	@@0
	call	StopMidi
	sys	RelMem		;release memory.
@@0:	popad
	ret
RemMidiFile	endp


;-------------------------------------------------------------------------------
;
;Make sure no digi stuff is playing and release memory used by current file.
;
RemDigiFile	proc	near
	public RemDigiFile
	pushad
	xor	dx,dx
	xchg	dx,DigiFileSeg
	or	dx,dx
	jz	@@0
	call	StopDigi
	mov	bx,dx
	sys	RelMem
@@0:	popad
	ret
RemDigiFile	endp


;-------------------------------------------------------------------------------
;
;Start X-Midi sequence playing.
;
;On Entry:
;
;AX	- Sequence number.
;
PlayMidi	proc	near
	public PlayMidi
	cmp	HaveDigMid,1
	jc	@@9
	or	MIDIUsed,-1
	call	StopMidi
	push	eax
	push	esi
	push	edx
	push	ecx
	push	ebx
	mov	bx,MidiFileSeg
	sys	GetSelDet32
	mov	esi,edx
	pop	ebx
	pop	ecx
	pop	edx
	mov	eax,1
	mov	edi,mDriverAddr
	call	MDV_Play[edi]	;Play tune.
	pop	esi
	pop	eax
	clc
@@9:	ret
PlayMidi	endp


;-------------------------------------------------------------------------------
;
;Update Midi player.
;
UpdateMidi	proc	near
	public UpdateMidi
	cmp	HaveDigMid,1
	jc	@@9
	push	edi
	mov	edi,mDriverAddr
	call	MDV_Update[edi]	;Update tune.
	pop	edi
@@9:	ret
UpdateMidi	endp


;-------------------------------------------------------------------------------
;
;Start a digi sample playing.
;
;On Entry:
;
;AX	- Sample number.
;
PlayDigi	proc	near
	public PlayDigi
	pushad
	cmp	HaveDigMid,1
	jc	@@9
	;
	movzx	edi,ax
	shl	edi,2
	add	edi,4
	;
	push	es
	mov	es,DigiFileSeg
	mov	esi,es:[edi]
	mov	ecx,es:[edi]
	and	ecx,0FFFFFFh
	sub	ecx,2
	add	esi,5
	push	eax
	push	ebx
	push	ecx
	push	edx
	mov	bx,es
	sys	GetSelDet32
	add	esi,edx
	pop	edx
	pop	ecx
	pop	ebx
	pop	eax
	mov	edi,sDriverAddr
	call	MDV_Play[edi]	;Play sample.
	pop	es
	;
@@9:	popad
@@return:	ret
PlayDigi	endp


;-------------------------------------------------------------------------------
;
;Stop any midi sounds that are playing.
;
StopMidi	proc	near
	public StopMidi
	cmp	HaveDigMid,1
	jc	@@9
	cmp	MIDIUsed,0
	jz	@@9
	push	edi
	mov	edi,mDriverAddr
	call	MDV_Stop[edi]	;Update tune.
	pop	edi
@@9:	ret
StopMidi	endp


;-------------------------------------------------------------------------------
;
;Stop any digi sounds that are playing.
;
StopDigi	proc	near
	public StopDigi
	cmp	HaveDigMid,1
	jc	@@9
	push	edi
	mov	edi,sDriverAddr
	call	MDV_Stop[edi]	;Update tune.
	pop	edi
@@9:	ret
StopDigi	endp


;-------------------------------------------------------------------------------
;
;Allocate memory for, and load, specified file.
;
;On Entry:
;
;DS:DX	- File name.
;
;On Exit:
;
;Carry set on error and AX=error code else,
;
;DX	- Selector for memory file loaded to.
;SI	- low word length.
;DI	- high word length.
;
;Error codes:
;
;0	- no error.
;1	- file not found.
;2	- not enough memory.
;
;All other registers preserved.
;
LoadAllocate	proc	near
	mov	ax,3d00h
	int	21h
	mov	bx,ax
	jc	@@10
	xor	cx,cx
	xor	dx,dx
	mov	ax,4202h
	int	21h
	shl	edx,16
	mov	dx,ax
	push	edx
	xor	cx,cx
	xor	dx,dx
	mov	ax,4200h
	int	21h
	pop	ecx
	push	bx
	sys	GetMem32
	mov	ax,bx
	pop	bx
	jc	@@9
	push	ax
	push	ds
	mov	ds,ax
	xor	edx,edx
@@read:	or	cx,-1
	mov	ah,3fh		;Read the driver into memory.
	int	21h
	jc	@@readover
	movzx	eax,ax
	add	edx,eax
	or	eax,eax
	jnz	@@read
	clc
@@readover:	pop	ds
	pop	dx
	jc	@@9
	push	dx
	mov	ah,3eh		;close the file.
	int	21h
	pop	dx
	clc
	ret
	;
@@9:	mov	ah,3eh		;close the file.
	int	21h
@@10:	stc
	ret
LoadAllocate	endp


	.data

	public HaveDigMid, sDriverAddr, mDriverAddr, MIDIUsed

HaveDigMid	db 0
;
sDriverAddr	dd 0,0
DigiFileSeg	dw 0
DigName	db "SOUND\SAMPLE.DRV",0
;
mDriverAddr	dd 0,0
MidiFileSeg	dw 0
MidName	db "SOUND\MIDI.DRV",0
;
MIDIUsed	db 0

	end



И что означает код:

Код:

    mov	edi,mDriverAddr
    call MDV_Play[edi]

Что-то вроде перехода по смещению относительно начала драйвера?



Перейти по mDriverAddr + MDV_Play. Вероятно, адрес процедуры внутри драйвера фиксированный. А где mdv.inc?



Были бы mdv.inc и cw-undoc.inc - я бы постарался сам разобраться, но вот есть только digmid.asm, видимо, случайно забытый разработчиками в дистрибутиве игры. cw.inc есть в дистрибутивах Open Watcom и Causeway Extender.

Но ведь драйверы имеют разный размер:



Возможно, в начале каждого драйвера есть что-то вроде таблицы адресов стандартных процедур?



по смещению. не обязательно именно в начале. это нормальная практика. Обычный CASE.



Практически наверняка. MDV_Play вполне может быть переменной.

Без исходников это, разумеется, небыстрое дело.

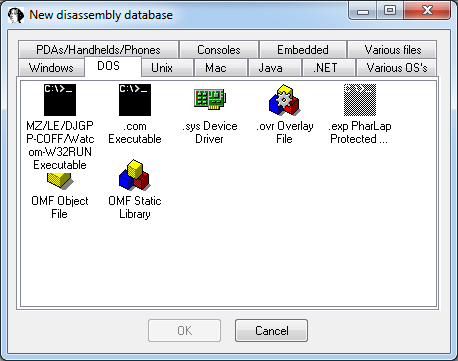

Открывайте 0NONE.MDV в IDA, выбирайте 32-битный код. Файл начинается с известной вам структуры, которая подробно прокомментирована в STRUCS.INC.

Код:

NewHeaderStruc  struc
NewID           db '3P' ;identifier.
NewSize         dd 0            ;byte size of 3P section of file.
NewLength               dd 0            ;byte size of exe image data.
NewAlloc                dd 0            ;byte size of program.
NewSegments             dw 0            ;number of segment definitions.
NewRelocs               dd 0            ;number of relocation table entries.
NewEntryEIP             dd 0            ;entry offset.
NewEntryCS              dw 0            ;segment list entry number for entry CS.
NewEntryESP             dd 0            ;ESP offset.
NewEntrySS              dw 0            ;segment list entry number for SS.
NewFlags                dd 0            ;Control flags.
NewAutoStack            dd 0            ;Auto stack size.
NewAutoDS               dw 0            ;Auto DS segment number +1
NewExports              dd 0            ;Length of EXPORT section.
NewImports              dd 0            ;Length of IMPORT section.
NewImportModCnt dd 0            ;Number of IMPORT modules.
NewReserved             db 10 DUP (?)
NewHeaderStruc  ends
;

Первая процедура начинается по адресу 0x27a, вторая - 0x27dh и т.д. Кнопкой 'C' отмечайте код.

Код:

seg000:00000210 aNoMusicDriver  db 'No music driver',0
seg000:00000220 aSelectThisDriv db 'Select this driver if  you do not have a',0Dh,0Ah
seg000:00000220                 db 'sound  card  or  cannot find  it  listed',0Dh,0Ah
seg000:00000220                 db 'here.',0
seg000:0000027A ; ---------------------------------------------------------------------------
seg000:0000027A                 xor     eax, eax
seg000:0000027C                 retn
seg000:0000027D ; ---------------------------------------------------------------------------
seg000:0000027D                 pusha
seg000:0000027E                 call    sub_4B8
seg000:00000283                 mov     esi, 0
seg000:00000288                 mov     ecx, 0FD8h
seg000:0000028D                 sub     ecx, esi
seg000:0000028F                 mov     ax, 0FF1Ch
seg000:00000293                 int     31h             ; DPMI Services   ax=func xxxxh
seg000:00000293                                         ;
seg000:00000295                 mov     ds:dword_5E0, 5ECh
seg000:0000029F                 jb      short loc_2BA
seg000:000002A1                 mov     ax, 0FFFAh
seg000:000002A5                 int     31h             ; DPMI Services   ax=func xxxxh
seg000:000002A5                                         ;
seg000:000002A7                 mov     dword ptr [edx], 0
seg000:000002AD                 mov     ds:dword_5E0, 0
seg000:000002B7                 clc
seg000:000002B8                 jmp     short loc_2C0
seg000:000002BA ; ---------------------------------------------------------------------------
seg000:000002BA
seg000:000002BA loc_2BA:                                ; CODE XREF: seg000:0000029Fj
seg000:000002BA                 call    sub_2C7
seg000:000002BF                 stc
seg000:000002C0
seg000:000002C0 loc_2C0:                                ; CODE XREF: seg000:000002B8j
seg000:000002C0                 popa
seg000:000002C1                 mov     eax, ds:dword_5E0
seg000:000002C6                 retn
seg000:000002C7
seg000:000002C7 ; =============== S U B R O U T I N E =======================================
seg000:000002C7
seg000:000002C7
seg000:000002C7 sub_2C7         proc near               ; CODE XREF: seg000:loc_2BAp
seg000:000002C7                 pusha
seg000:000002C8                 call    sub_30C
seg000:000002CD                 mov     ax, 0FFFAh
seg000:000002D1                 int     31h             ; DPMI Services   ax=func xxxxh

Когда большая часть процедур будет отмечена, можно попытаться определить в заголовке смещения. Там есть похожая последовательность, начиная со смещения 0x58, но нужно смотреть.

Пробуйте. Без исходников, конечно, тяжко.



А что за IDA должен быть, чтобы это открывал? У меня бесплатная версия, там только такие форматы:



Так нету там формата, в том-то и дело. Вам его и разбирать. Открывать нужно как обыкновенный бинарник с 32-битным кодом. И размечать вручную. Первой идёт ваша структура. Структуры в IDA создавать умеете? Создайте и примените или просто ручками обозначьте типы кнопкой 'D'.

Потом перемещайтесь к тем смещениями, что я указывал и обозначайте код кнопкой 'C'. Процедура за процедурой.



Открываешь IDA, нажимаешь GO, потом File > Open. После открытия файла IDA определит его как Binary - жмем ОК - потом спросит, дизассемблировать ли в 32-битном режиме - жмем Yes.



Код:

seg000:0000037E                 push    es
seg000:0000037F                 db      66h
seg000:0000037F                 mov     es, bx
seg000:00000382                 mov     ebx, es:[ecx+4]
seg000:00000386                 mov     ecx, es:[ecx]
seg000:00000389                 pop     es
seg000:0000038A                 push    ds
seg000:0000038B                 push    es
seg000:0000038C                 push    ax
seg000:0000038E                 mov     ax, 1
seg000:00000392                 db      66h
seg000:00000392                 mov     ds, ax
seg000:00000395                 assume ds:seg000
seg000:00000395                 db      66h
seg000:00000395                 mov     es, ax
seg000:00000398                 assume es:seg000
seg000:00000398                 pop     ax
seg000:0000039A                 call    sub_27D
seg000:0000039F                 pop     es
seg000:000003A0                 assume es:nothing
seg000:000003A0                 pop     ds
seg000:000003A1                 assume ds:nothing

Может ли быть такое, что прямо посреди кода какие-то 'db 66h'?



Это префикс переопределения размера.

Код:

   8E C3 - mov es, ebx
66 8E C3 - mov es, bx

http://citforum.ru/book/cook/intel.shtml



Программирование распознавателей системы

Подскажите кто-нибудь знает есть ли расширенные функции в C# определяющие операционную систему, различающую клиентскую от серверной и 32-битную от 64-битной?



Сюда



Программист на C#, не знающий об MSDN… Ну тогда и я не знаю.



MisterGrim, а я пока учусь, версии моих программ будут обновляться
