Такие интересные ископаемые




Есть в них какая ценность (для ретрогейминга), кроме коллекционной?



Ковырятельная ценность. Такое интересно потыкать палкой, посмотреть, на что оно способно и т.д. Для ретрогейминга не выглядят перспективно.



@Колючий, наверное, соглашусь. Действительно, такого в руках никогда не держал, да и даже слышал о таком просто краем уха. Но есть ли к нему исследовательский интерес? Трудно сказать.

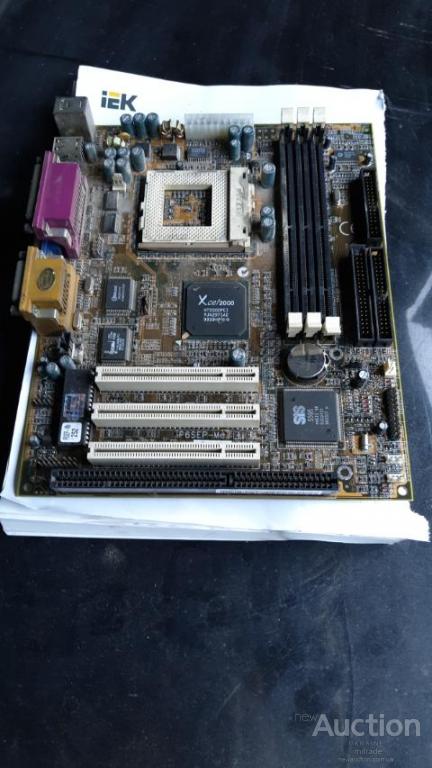

Плата на сокет 370 имеет xabre 2000 на борту, поддерживает мендосины. AGP xabre 2000 я так понял, что-то около 440MX, а распаянная на плате с внешней памятью, скорее всего, будет заметно слабее. ISA слот на mATX плате, но AGP нет.

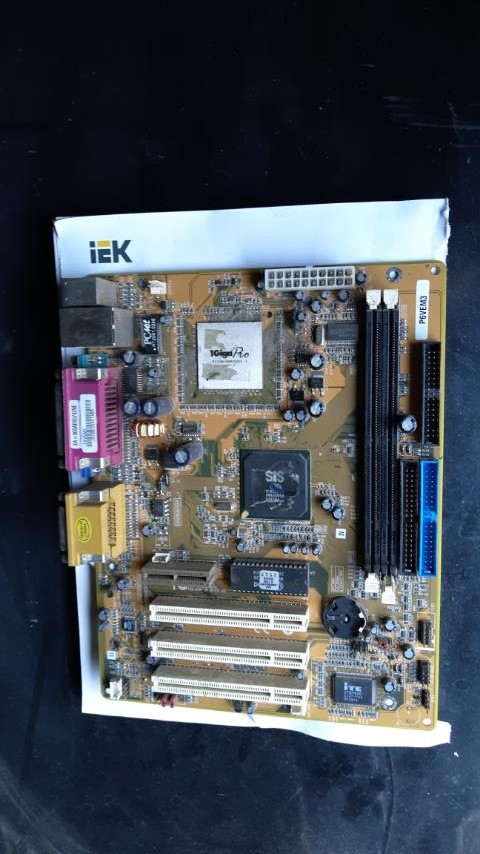

Второе имеет на борту какой-то проц из семейства VIA С3, как я понял, на уровне того же мендосины, но его можно еще замедлить утилитами при необходимости. И опять сисовское видео непонятного качества и без AGP.



@radical1010, не xabre 2000, а xabre 200 (200/200), поддерживает DirectX®9.0a, поэтому для него максимум 3dmark03, а 440MX DirectX 7 (часто пишут DirectX 7.1). Cтранно на такую карту пни 3.
Сисовское видео отстой, то что на пни 3, в кс 1.6 не выводит текстуры высокие, слабый opengl, хотя я ставил 16-32 мб.



Не разглядел, xcel 2000 там на чипе написано, а мать называется P6SEP-Me, поддерживает только мендосины, согласно мануалу, однако 100МГЦ шина есть тоже.
Это SIS620 чипсет, до 8МБ системной памяти видео может использовать.



Видео там 6326, нечто из поколения Riva128, Ati Rage Pro, Rendition v2200, S3 ViRGE и т.д.
Xabre 200 был бы побыстрее топовых карт на момент выхода этой материнки.

В целом, мне как раз такое было бы очень интересно поковырять, с самыми первыми 3D чипами от SIS (до SIS305/315) я пока не сталкивался. Там вполне может оказаться много забавных глюков.



Из относительно поздних интегрированных решений имел дело с Mirage 1, вполне адекватное видео.



@Колючий, у меня есть 64-бит вариант 315 и сис 630.

--- добавлено 19 ноя 2021, предыдущее сообщение размещено: 19 ноя 2021 ---

@radical1010, конечно. Там же процы Атлон и Пни 4?



Вот такие процы
https://www.cpu-world.com/CPUs/K7/AMD-Geode NX 1500 - ANXL1500FGC3S.html
https://www.cpu-world.com/CPUs/Celeron/Intel-Celeron 220 - LE80557RE014512.html



Я понял. Второй там 215 и 220. А первый недопроц. Он на уровне пня 1100, может даже ровен туалерону 1200.
Кстати, читается не мендосино, а мендочино. Город а США. Как Конро.



Чойто? Это полноценный торобред, только даунклокнутый до тдп 9W. Он в коробочке с пассивным охлаждением находится. По производительности на уровне младших AXP с поправкой на частоту.
Самый ЛОЛ, что у асуса был нетбук еее на этом проце. Где бы найти исправный за вменяемые деньги, можно было бы ретрогеймнетбук сделать.

педивикия и гуглтранслейт не подтверждают эту гипотезу
https://livepcwiki.ru/wiki/Mendocino_County,_California
Mendocino, California - Wikipedia



А ну глянул на 256 кб и не видел ядра, тогда да подрезали ножки ради ТДП, я перепутал с С7 К7.
Я вроде написал Mendochino и мне показал поисковик его.

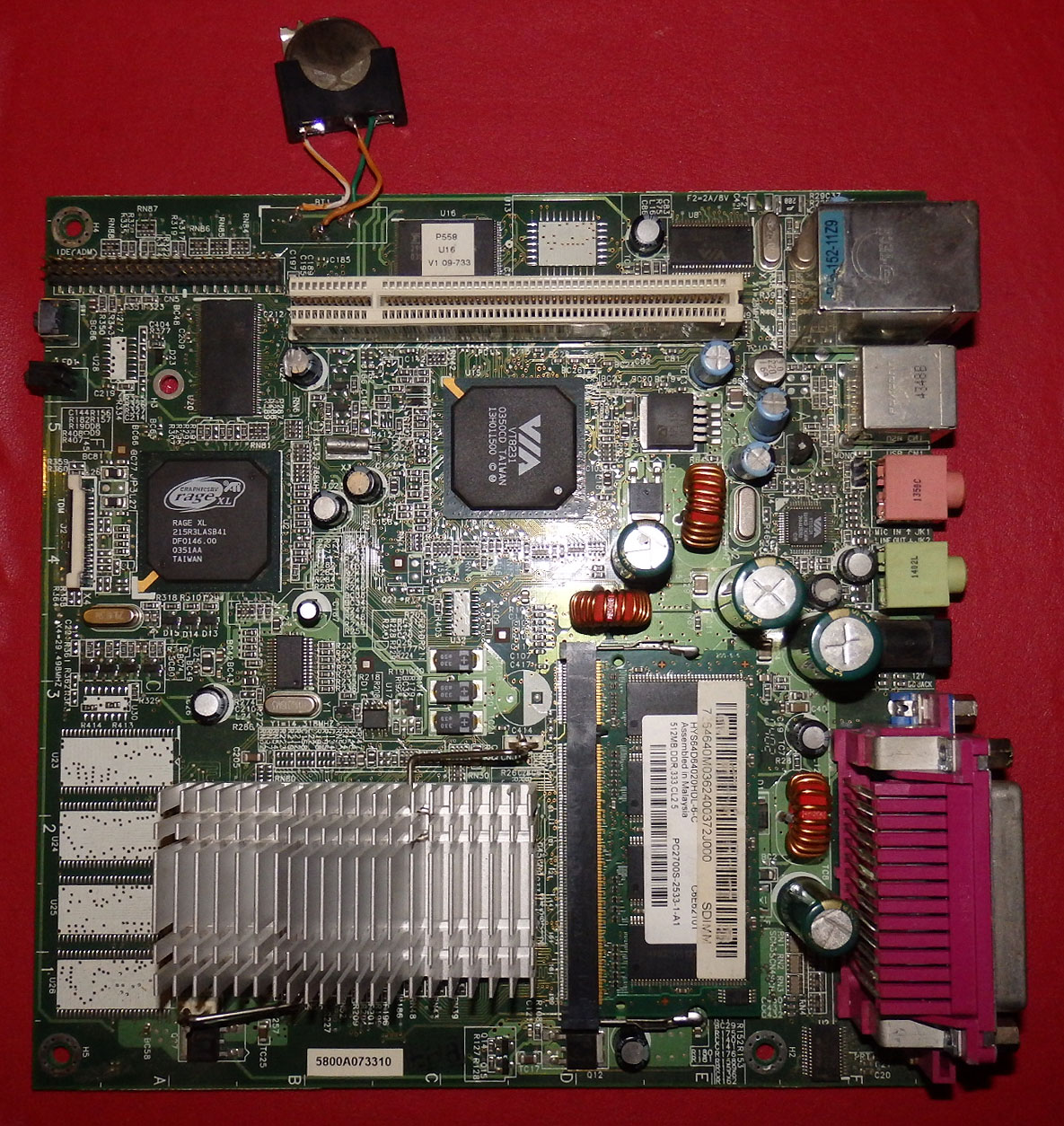

такое чудо



Фоточку платы попер с вогонсов.
Это плата от тонкого клиента HP t5700 (733MHz, 256MB DDR266, 192MB Flash)
Под радиатором - Transmeta Crusoe 733MHz, южник VT8231, кодек виашный, ATI RAGE XL c 8MB памяти (POwerStrip показывает частоты 43/43).
16ГБ памяти отжирает транслятор (да, Кукурузер - это не х86 проц, а его эмулятор, если так можно сказать)
Пробовал ставить 512МБ, работает, с гиговой планкой не стартует. Флеш модуль можно поменять на другой, что я и сделал, поставив 2ГБ. На родном 192МБ стоит Embedded XP.
Звук виашный работает под DOS, как FX, так и FM. В думах-дюках-хексенах все играет и стреляет, как положено. Первоквака ругается, что не может распознать саундбластер. Вольф3д молчит, хотя бластер видит.
Проц, такое ощущение, что на уровне младшего PIII - старших супер сокетных.
Удивительно похож по тормознутости на VIA C7 Eden 800MHz с другого клиента.
98SE ставится без проблем, осталось нераспознанным одно устройство, какой-то PCI Bridge, не пойму, что это.
Звук работает, эмуляция SB есть только FX, но работает софтовый General Midi, на этом кодеке звучит неплохо.
С ХР вообще никаких проблем, поставились все драйверы, включая видео 1280*1024, но работает очень неторопливо. В простое проц ступенчато сбрасывает частоту до 333МГц. Ставил чисто для эксперимента.
Жаль, что нет PS/2 портов, приходится USB мышь и клаву подключать. С переходником PS/2 клава в DOS играх лагает.



16 МиБ же...
Разъём PCI действительно с выпиленной задней стенкой? Или это из-за ракурса?



Ну да, опечатался.
Там на фото он может быть и отломан. В PCI можно через райзер поставит видеокарту или звуковую типа Solo1, должно работать.
Тот чел с вогонсов туда вуду впихнул, но у него одна плата была, как я понял, он ее в какую-то жестянку от печенья приспособил. У меня клиент весь в сборе и с родным БП и подставкой, все вроде живое, какие-то только вытеки белые на крышках емкостей, на том фото тоже такое есть.
Robinson's Crate - my mini Voodoo 2 rig based on Transmeta Crusoe \ VOGONS



С БП поаккуратнее. Если есть подозрения на ёмкости - паяльник в руки.
Я вон начал разбираться с помершим FSP SPI-550. Большая высоковольтная бочка оказалась 68мкФ с конским ESR вместо 390мкФ, предохранитель выбило после того как был пробит один из ключей блока корректора мощности и ХЗ пока, пошло ли дальше (жду новые полевики для замены). Если бы раньше при чистке от пыли обратил внимание на лёгкую припухлость пластиковой крышки большого электролита, могло бы и обойтись только им.
Crusoe очень интересная поковыряться железяка, я бы был поаккуратнее.



Так я не о БП, я о емкостях на самой плате.
Там БП бучного типа, закрытый.
На крышках конденсаторов на плате есть белые следы вытека, сами крышки не вздуты. Я просто не могу разобраться, это или электролит выступил, или следы от какого-то маркера, иногда электролиты на плате помечают маркером зачем-то сверху.

Это оказалось некое устройство энергосбережения, драйвер под него нашелся в папках 4в1 виашного драйвера версии 4ххх.
Драйверы встали все корректно. Только под 98 не пашет разрешение 1280х1024@32bit, под ХР работает. И в DOS то же, если ставлю в дюке 1280х1024, монитор пишет Out of range, хотя сама игра запускается, судя по звуку. Возможно, на монитор частота обновления приходит просто больше, чем 60Гц

--- добавлено 27 дек 2021, предыдущее сообщение размещено: 27 дек 2021 ---

Засада, под досом лагают юсб мышь и клава, кнопки "залипают". Что-нибудь можно придумать?



Фото крупным планом. Или паяльник и какой ESR тестер в руки.



Отключить режим совместимости с ДОС (легаси) для USB клавы и мыши.



Я наоборот его включал.
А они вообще будут в ДОСе работать?
