Так, ну купил я эту мать, будем надеяться, что живой окажется.



Только не повторяй за арабом... Сначала осмотр и ремонт явных проблем. Только потом совать на проверку.



@Goblinit, ну можно и так. В принципе то материал готов, но как всегда - его надо собрать в блоки, отредактировать, картинки развесить и т.п.
К тому же я никак не могу решить проблему - на форум дрова не зальёшь, временные хостинги не решение, а имеющиеся файлопомойки дышат на ладан. Разве что в статью их и залить. В виде hex-дампов - набирайте ручками.

@radical1010, биос сразу дампь и выкладывай, как включишь.



яндекс.диск же



Архивы форум принимает, до десяти мегабайт, кажется, а может, уже и больше.



@MisterGrim, ну в данном случае не CD-ROM, а архивы порядка 5 мегабайт, так что думаю влезут.
Однако что покрупнее, в будущем, уже надо складировать куда то или архивировать разбивая на части разрешённого размера.
Т.е. в принципе хотелось бы комплексную статью сделать, но похоже, что лучше каждому продукту свою посвящать, чтобы избежать путаницы.

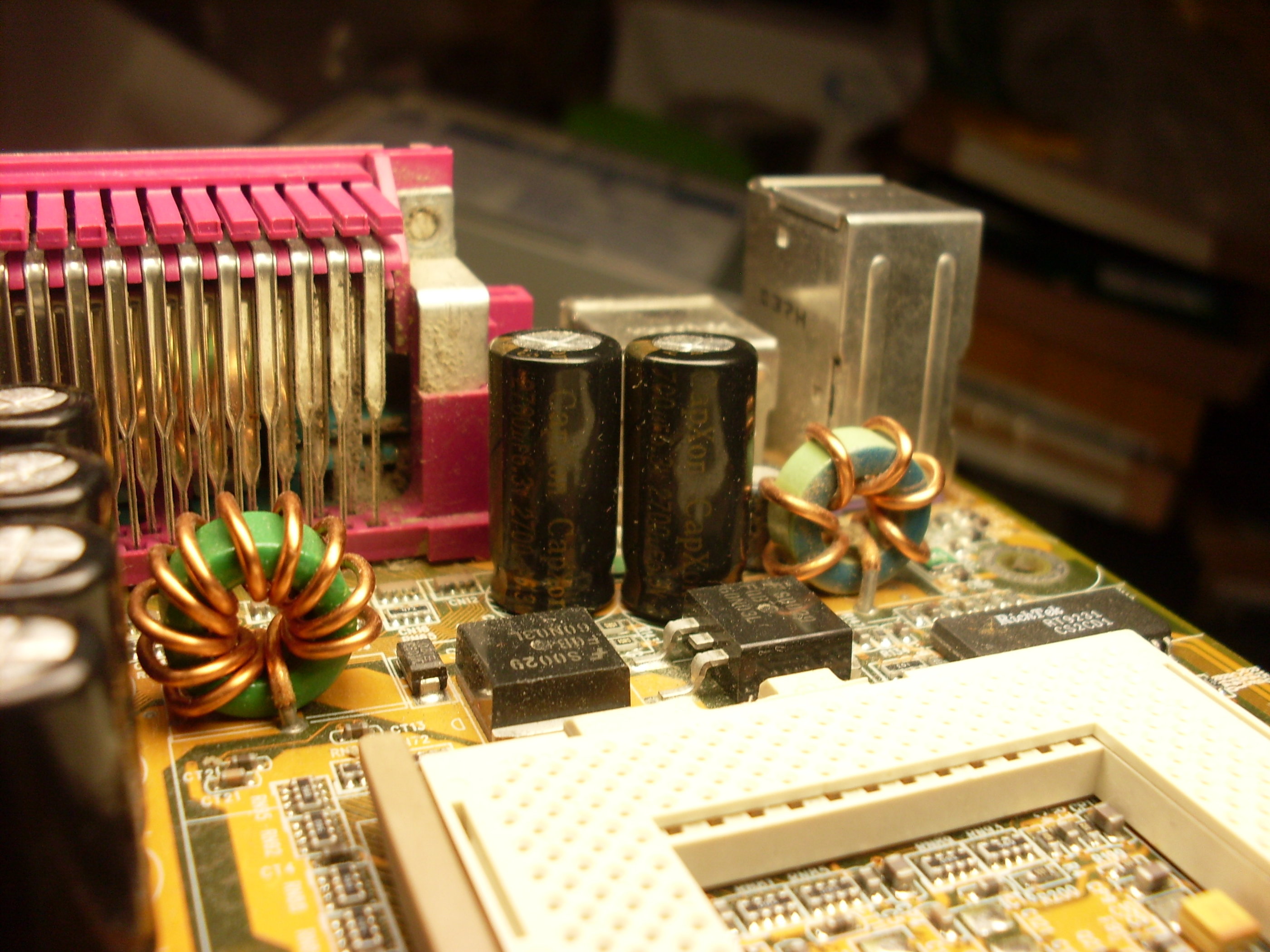

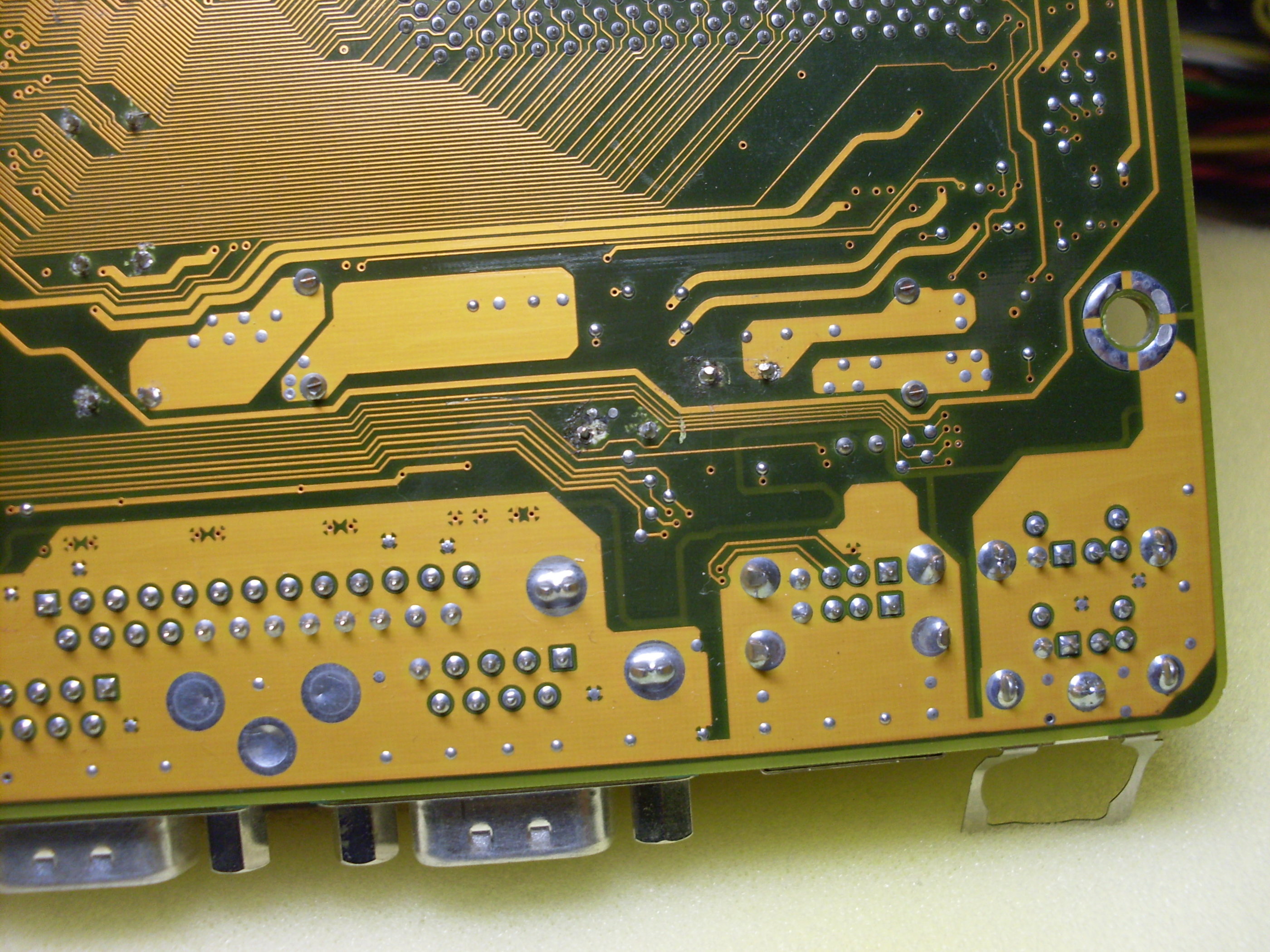

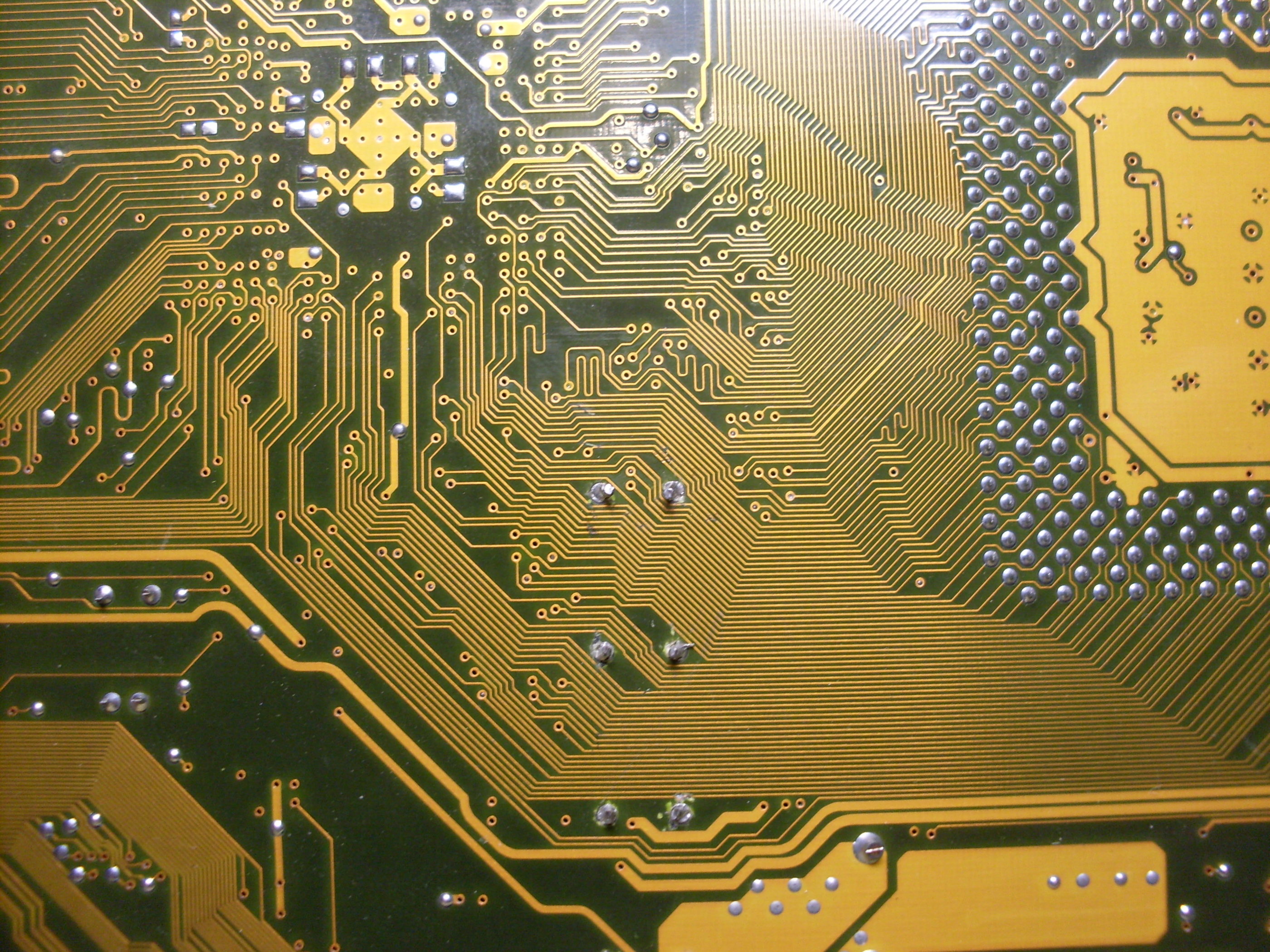

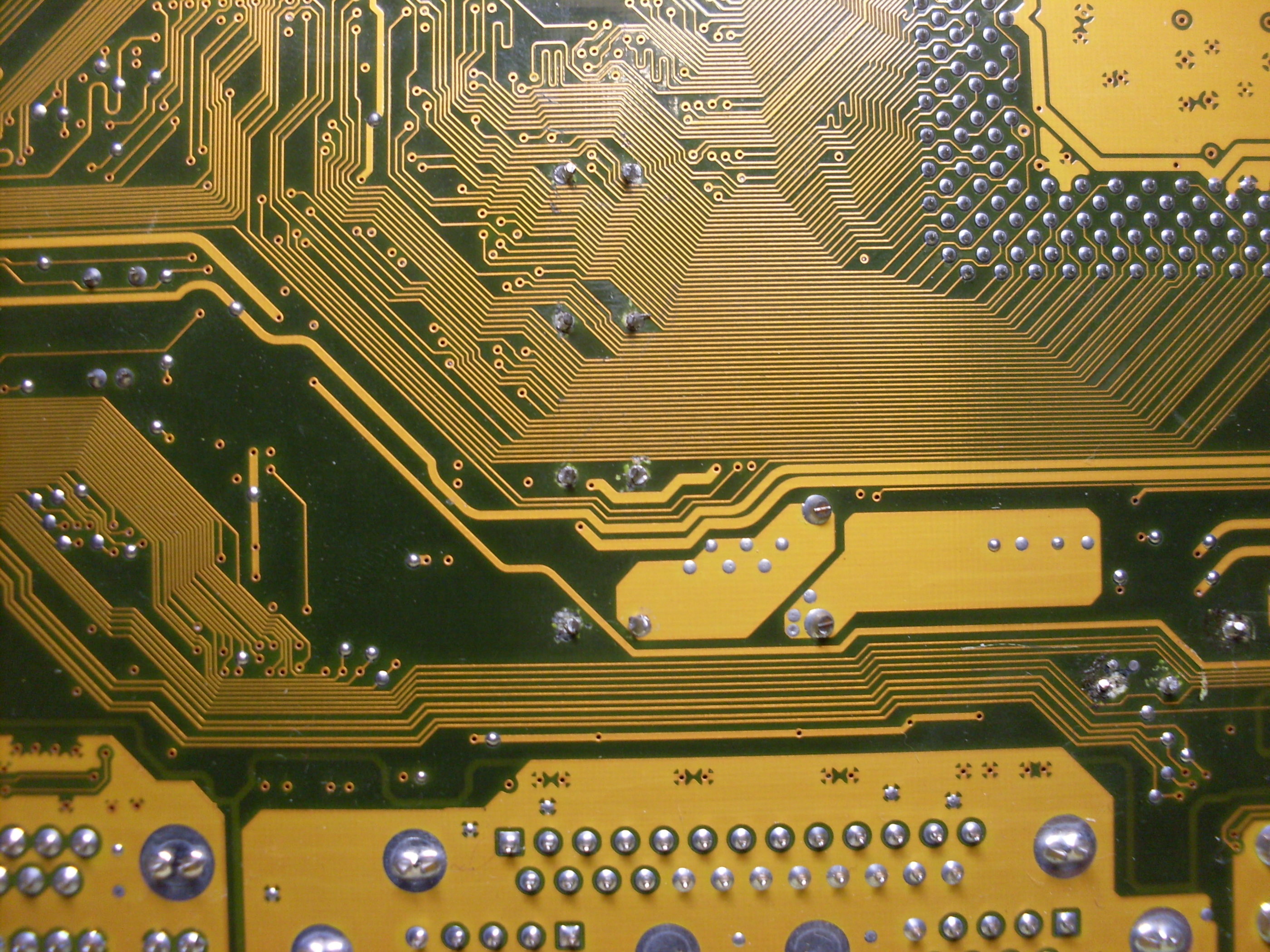

Плата приехала. Первый осмотр - штук восемь конкретных пухляков с вылезшим электролитом, в нескольких местах что-то похоже на ржавчину на резисторных сборках. Возле сокета CapХon вроде не дутые, но на обратной стороне платы следы то ли коррозии, то ли неаккуратной пайки, возможно, их уже меняли. В одном месте на обратной стороне заметил неглубокую царапину, пересекающую несколько дорожек у процессора. Надо будет уделить ей внимание потом.

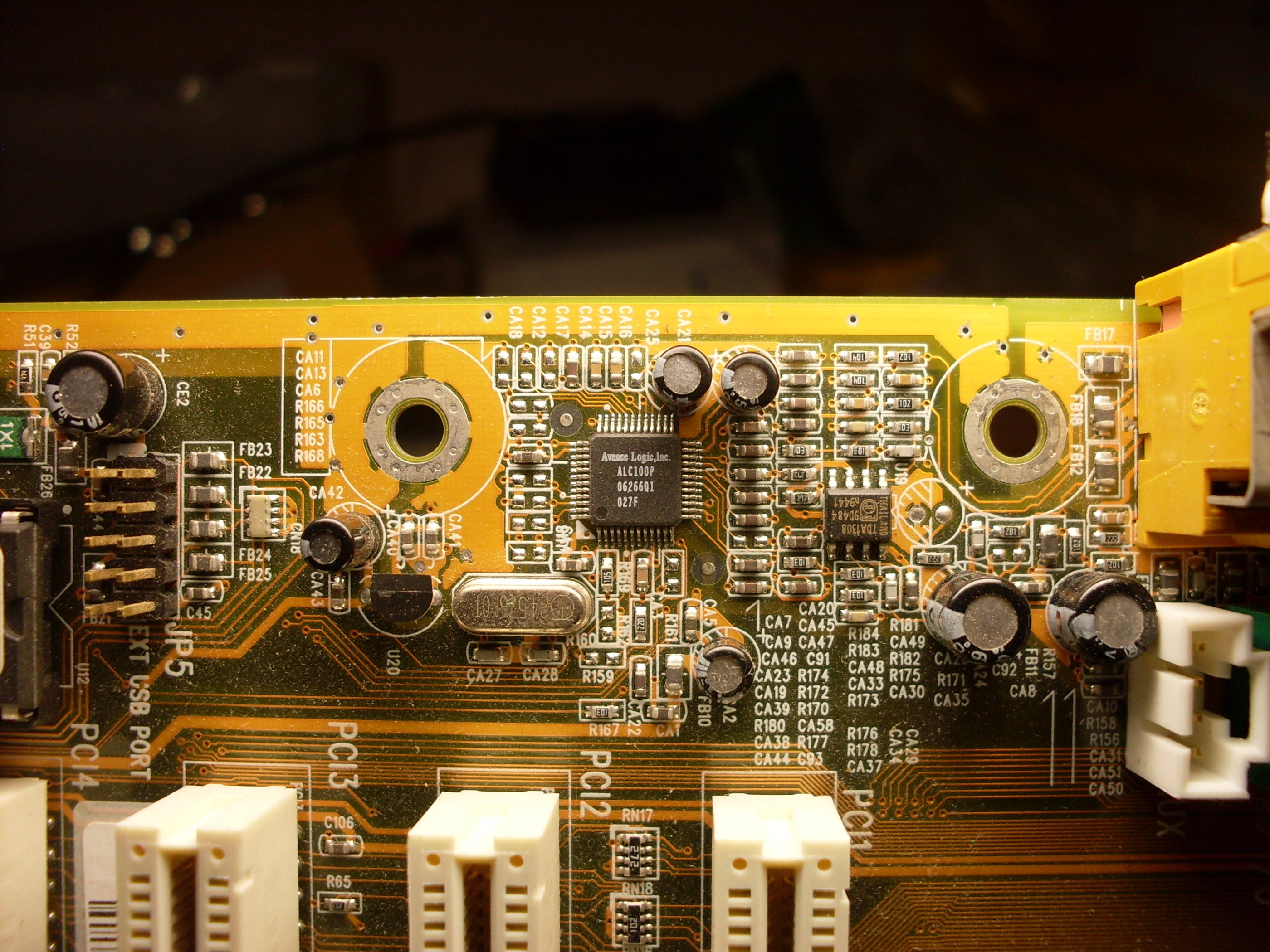

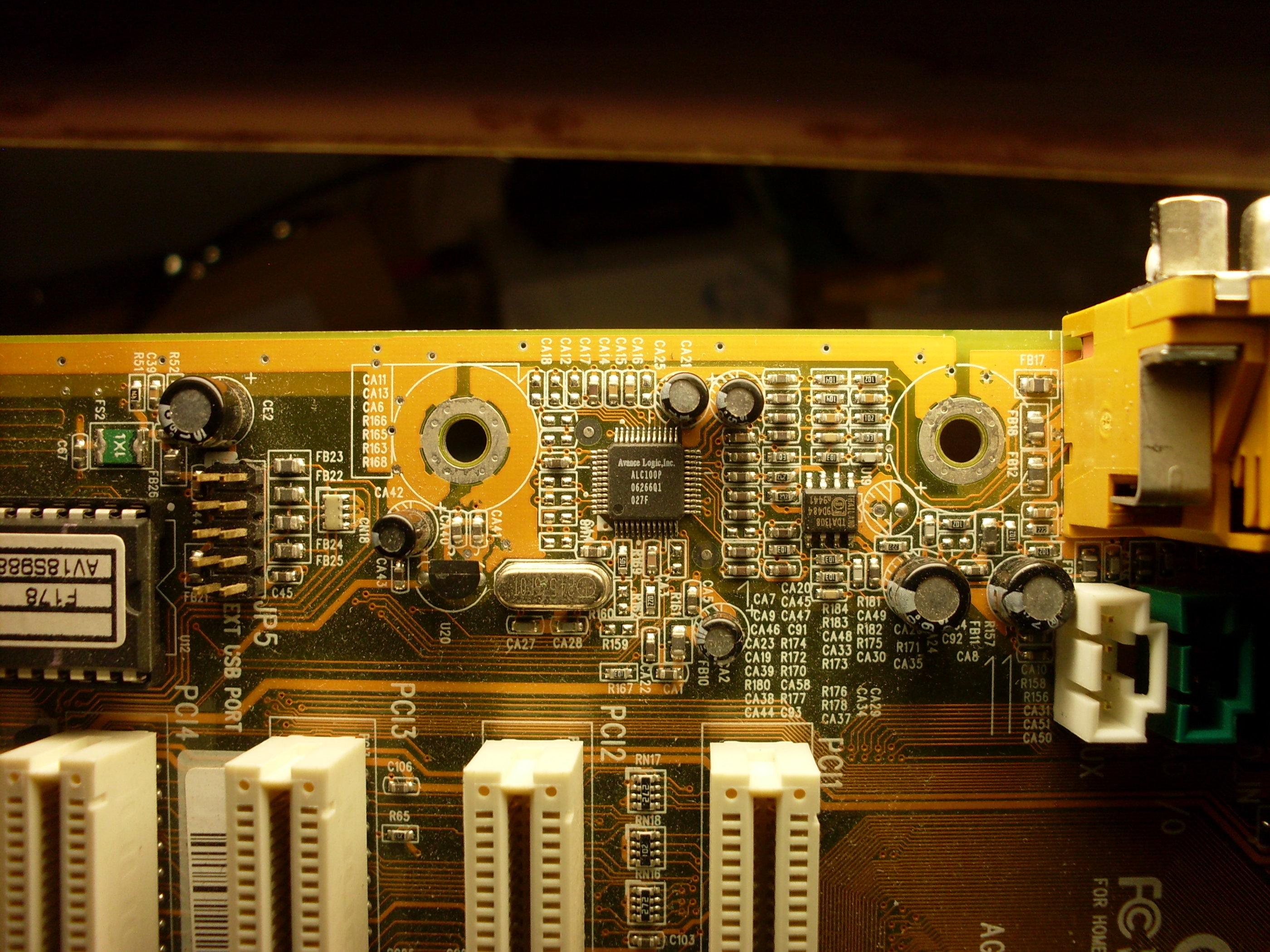

Кодек оказался не VIA, а нечего делать далеко идущие выводы по чужим фото из интернета. По-моему, VIA стоит на платах под туалатины. Биос на наклейке AV18s988
На попытку включения плата никак не отреагировала. Осмотр положения джамперов выявил отсутствие джампера ClearCMOS)) После его установки плата включилась. Старта мне добиться не удалось, писка спикера услышать тоже, хотя он щелкает при выключении и ресете. Мосты и проц теплые, клокер горячий, но для ICS вроде это норма. Проц пробовал cel850 и P3 933.
Сфоткал проблемные места, на выходных надо будет заняться.



Прозвони дорожки, которые пересекает царапина для начала.
По конденсаторам - неаккуратная пайка, кто-то менял с маломощным паяльником (спорю, ЭПСН-20, или ЭПСН-40 ) и малым опытом. В целом приемлимый результат, хотя я бы для себя сделал аккуратнее. Разве что осмотри с увеличительным стеклом, нет ли там коротышей куда не надо от ножек на облупленные от паяльной маски места.



@radical1010, печально, однако...



1 звони полевики и проверяй питание, а точнее вольтаж на проц. Тут уже писали, но пропаяй конденсаторы, если нет посткода нет вразумительного ответа. Посмотри не всаживает ли линия 5 и 12, бп исправен? Возле проца микросхема это ШИМ? я чета не вижу она работает корректно? То что проц тёплый это прекрасно насколько он тёплый?

--- добавлено 16 янв 2019, предыдущее сообщение размещено: 16 янв 2019 ---

Так же проверь на местах замен капхонов пайки не выдрали ли во время замены пистоны эм. Трубочки меж платные. У меня случалось что ремонтеры очень сильные попадались, а паяльники у них слабые.
Промой слот изопропилом, Промой слоты оперативы, возможно неконтакт плата то старая.

--- добавлено 16 янв 2019 ---

И пришли пост код будь хорошим



Проблемы лучше решать по мере их возникновения. Сейчас самые очевидные - замена вздутых емкостей и пропайка ножек уже кем-то замененных (их около сокета явно меняли, т.к. они другой фирмы, чем там изначально стояли, были Gloria GA 2700 6.3, стоят CapXon 2700 6.3) там в одном месте ножка болтается совсем без припоя. Потом царапина поперек дорожек, потом все остальное, питание, биос etc.
Плату я запускал с одним процем, кулером и спикером, так что до памяти тут еще не дошло. Проц теплый, насколько он мог нагреться под работающим кулером.
Пост карта едет из Китая))



Не выходит каменный цветок.
Емкости все заменены, больше внешних дефектов не видно. Царапина оказалась совсем неглубокой и ничего не задела.
Питание на проц есть, 1.75V. Мосты греются. Перемычки вроде бы правильно стоят. Кнопкой выключается, если зажать. Ресет срабатывает, судя по щелчку спикера. Без памяти не пищит. Батарейка свежая.
Биос перешил на всякий случай хотсвапом на ту же версию.



@radical1010, а. Знакомая песня. Проверяй непропай кондёров и меняй их по одному на другие (бывает такое даже на новых и даже на твердотельных), биос сбрось разумеется и перемычку не забудь вернуть на родину. Где то посередине развлечения она и стартанёт.
ТОлько проц поставь не сильно быстрый, типа 600 чего то.



Кондеры все пропаянные и проверенные, они б/у, но проверены каждый отдельно на китайском esr-метре, емкость +/- 10% от номинала, старые показывали почти нулевую емкость
Биос, разумеется, сброшен. Проц селерон 8,5*100, ниже у меня нет, перемычки шины на авто стоят.
Еще при первом запуске заметил, что плата запустилась не сразу после замыкания PwON, словно набирала емкость после включения. При следующих включениях такого не было. Спикер при первом включении щелкнул раза 3-4, при следующих включениях (а также выключениях и нажатии reset) щелкает обычно один раз.



@radical1010, мосфеты и richtek rt9231 греются, не калятся?



@Bato-San, едва теплые. Мост северный ощутимо горячий. Клокер греется.



а проц не стартует...
Вопрос почему он не стартует если нет сбитой рассыпухи, переходы между сторонами платы пропаяны, а кондёры новые и проверены?
Кстати, а какие там номиналы кондёров?

Предположение - прикол в стиле Азус с обратными отметками полярности кондёров. Но это проверяется на оставшихся заводских запайках кондёров, там же не все были злобно перепаяны?

Второй вариант - не прилетает ресет.



Чую, он бы уже это понял по фейерверку.
Проверить легко - прозвонить, минуса кондёров на земле должны быть.



Номиналы были 1200 6.3, впаяны 1500 6.3
Полярность там обычная, обратную я только у асуса видел, все запаяно правильно.
Может, в сокете неконтакт? Я обратил внимание, что проц сам в сокет не падает, его надо покачать туда-сюда, чтобы провалился. Ноги не гнутые, ставил два проца, в другую плату они нормально вставляются.

А что может быть с ресетом? При замыкании спикер щелкает.
Меня удивляет, что при холодном старте, после отсоединения БП, плата стартует лишь через несколько секунд после замыкания кнопки, и при этом слышно 5-6 щелчков спикера, как вроде она включается/выключается. В дальнейшем она запускается уже с 1-2 щелчками.



@radical1010, пора уже заканчивать полумеры и лечение по интернету. Нужна полномасштабная диагностика и ремонт вашей плате. Начинается все с проверки напряжений, которые нужны для работы: дежурка, проц, память, сигнальное шины, чипсет и т.д. Нормально проверить с мультиметром, а не вот это вот "пальцем щупание".
