Противостояние - военная хроника 1997г

start.exe вызывает на исполнение addplr.daw, который представлен похоже в 32 битном линейном режиме через dos4gw.



В adddata.adw точно хранятся картинки, причем большие.
В начале файла идет таблица смещений по 4 байта. Последнее смещение = длине файла adddata.adw
Затем идут данные. Пробовал изменять центр потока на мусор, типа 00-FF длинными кусками, определил, что первой идет картинка - "Вставьте диск". Длина 213847 байт. Если в центр записать мусор, то картинку рвет на части, но потом идет с определенного момента снова нормальная часть.
Она точно в 640x480, 256 цветов. Если берем цвет=байт, то нужно нежатых 307200 байт.
Ищу инфу по какому-нибудь тесту на разные алгоритмы сжатия. Так неохота разбирать дос код. Досбокс записал лог на 80 тысяч исполнений команд до отрисовки главного меню.

---------- Сообщение добавлено в 18:38 ---------- Предыдущее сообщение размещено в 18:20 ----------

Какие методы рисования были кроме записи в видеопамять по 0A000 ? Так как 640x480x8 bit уже вроде как svga, то там по другому как-то ? Там используется VESA режим.

---------- Сообщение добавлено в 18:54 ---------- Предыдущее сообщение размещено в 18:38 ----------

Для видеороликов используется VGA mode 13h (320x200x8bit)



Успех был так близок.
1. Пробовал VirtualPC 2007 + Win98 + Softice 2.7 (DriverStudio 2.7). Под Windows 98 свежее нет. В итоге провал.

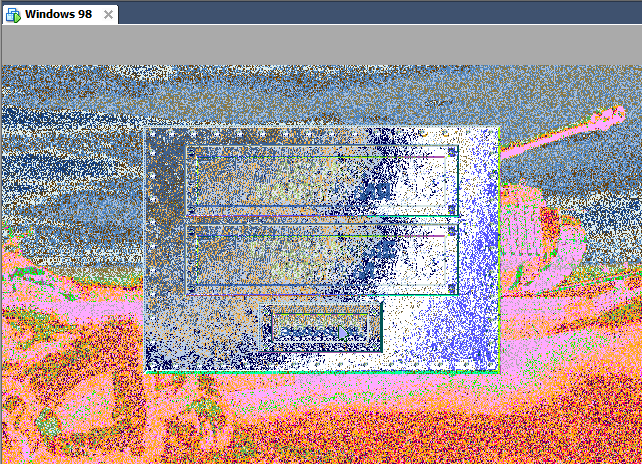

2. Vmware7 + win98 + эта же версия softice приводит к глюкам, вызвать sice нельзя. Картинка из этой версии.



Так и придется доставать старый комп, ставить на него win98 и softice. Я очень надеюсь, что на реальном железе не перекосит все цвета и что-то появится.



На дюроне с виндой 98 и сайсом под винду тоже самое. Все изображение перекашивает и ничего не видно.

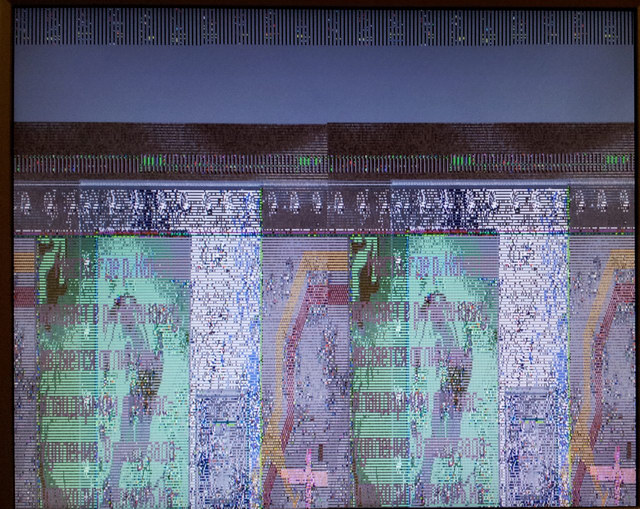

Фото с реального железа.



Универсальный драйвер в сайсе вызывает кашу, а стандартный драйвер VGA отключает монитор, пишет типа неподдерживаемый сигнал. Чтож делать то, как посмотреть.
Последний шанс в досе использовать sice версии 2.8, вроде он последний дос, при запуске sice.exe ребут сразу.



Вроде бы для vesa режима выделяется окно не более 64 кб для записи напрямую в видеопамять. Можно использовать разный размер буфера, надо наверное найти какой размер использует игра и плясать от этого.
Может подскажет кто как хранится графика и цвет ? Чтобы читать что то конкретное а не все подряд.



jack7277, если есть реальное железо, попробуй сделать дамп памяти с помощью какой-нибудь программы. На Windows 98 не в курсе как это делается, так как не уверен, что также, как на более современных системах через диспетчер задач.



Игра под дос, через dos4gw, использует vesa. Подскажи чем? Можно в досбокс, но не понял пока с какого сегмента делать дамп.

---------- Сообщение добавлено в 11:16 ---------- Предыдущее сообщение размещено в 10:56 ----------

С видео получилось следующее, там тоже сырые потоки данных, картинки в перемешку со звуком. Вынул первое видео из movie.adw на 1.64МБ, засунул в GAP (22кГц, 8бит, моно, unsigned) - идет вперемешку шум-звуки-шум-звуки, где шум это поток картинок в 320х200х256, а звук в raw.
Предполагаю, что если пошариться внимательно по файлу, то звук должен быть отделен какими-то смещениями. Видео начинается с букв DLM, его легко найти + если проверить начальную таблицу смещений в movie.adw, то они будут указывать на DLM.

Видео:
- Заголовок 4 байта - DLM + 0
- Размер видео + звук - 4 байта (Совпадает с выдраным видеокуском)
- Непонятные 4 байта (типа, E3 00 00 00 = 227, хз чего 227, самплов, кусков, да точно количество смещений)
- Размер по горизонтали, 4 байта, 40 01 00 00 = 320
- Размер по вертикали, 4 байта, C8 00 00 00 = 200
- Какой-то разделитель в 4 байта = 04 00 00 00
- Затем 227 смещений в файле по 4 байта
- Затем снова разделитель 04 00 00 00

- И похоже до конца поток данных

---------- Сообщение добавлено в 12:15 ---------- Предыдущее сообщение размещено в 11:16 ----------

Добрался до чтения про палитры - плачу кровавыми слезами.

---------- Сообщение добавлено в 13:45 ---------- Предыдущее сообщение размещено в 12:15 ----------

Слышна последовательность:
- шум как данные
- музыка звуки

Данные слушать конечно мозг рвет.



jack7277, Чем то странным вы занимаетесь, сударь... С великим интересом прочитал все варианты проделанных вами извращений и так и не понял, почему Вы по простому, по русски, не использовали встроенный в DosBox отладчик или TRW2000 под win98 ? Ну или IDA на худой конец уж.

Ну. Дальше будет интереснее настолько, что стигматы откроются.



Bato-San, пока что пробую сам по быстрому поглядеть через хекс редактор.

Меня смущает, что отладчик досбокса пишет адрес в виде сегмент:смещение, а ida открывает его как линейный файл и как состыковать адреса непонятно.
Записал лог 2000 исполнений команд при воспроизведении видео, их анализ займет у меня намного дольше времени, чем я пойму глядя в winhex.

---------- Сообщение добавлено в 15:27 ---------- Предыдущее сообщение размещено в 14:28 ----------

Ага trw2000 запустил игру и не искажает изображение когда попадает в отладчик. В настройках надо vesa=on включить.



Звуки находятся в maindata.daw, формат 11кГц, 8 бит, моно, unsigned.
Музыка меню из опаленного снега находится в maindata.adw в формате 22кГц и тд.

Остались спрайты и видео, самый геморрой.



Вообще не догоняю как отладчик работает в dosbox'е. Нажимаю F11 иду по одной команде, вроде всё нормально. У отладчика нет анализатора кода, поэтому команды прыгают постоянно. Наткнулся на repe movsb, нажал F10, чтобы пропустить огромный цикл, а игра вместо того, чтобы показать следующую команду, запустилась.
Как так?

В отладчике сегмент:смещение идут 160:17D326, к примеру, где repe встретилось. В ида адресация от 0 до 19E5Bh. А в trw2000 вообще 16f:000024
Вот как их подружить, чтобы смотреть параллельно?

На vogons подсказали, что нужно ядро переключить с динамического на нормальное и вся трассировка стала отображаться корректно, никакой каши кода, всё команда за командой.



Пробую плясать от int21 с вынутым диском. Он рисует картинку вставьте диск. Читает файл adddata.adw, но поймать не могу блок отрисовки, уходит на Int16 опрашивать клаву и потом отладчик досбокса перепрыгивает непонятно куда и картинка разом выводится.



jack7277, а поискать адрес видеобуфера - не судьба ?



Bato-San, если бы знал что искать нашел бы, а пока просто блуждаю в поисках мысли какой нибудь.
Подскажи куда копать еще.



Блок отрисовки меню из отладчика досбокса, дальше пока не смотрел.
Идет цикл от 480 (y) до 0, в этом цикле рисуется линия командой repe movsd, за один раз пересылается 4*ECX байт, где ECX=A0h=160, то есть циклом отрисовывает квадрат 640*480. Теперь надо отматывать код назад смотреть как формируется массив.
После отрисовки "рисуется" цвет выводится палитра в порт 3c8h=0, индекс палитры и в порт 3c9h цвета.
Палитра как мне показалось по первым байтам хранится в чистом несжатом виде в файле adddata.adw, длиной 768 байт. На диске в этом же файле картинка вставьте диск занимает 107443 байт, что явно недостаточно.

асм код

0160:0017D750 mov ecx,ebx
EAX:00000000 EBX:000000A0 ECX:000001E0 EDX:000001E0 ESI:0018C038 EDI:C0000000 EBP:00000000 ESP:0018B69C DS:0168 ES:0168 FS:0000 GS:0020 SS:0168 CF:0 ZF:1 SF:0 OF:0 AF:0 PF:1 IF:1

0160:0017D752 repe movsd
EAX:00000000 EBX:000000A0 ECX:000000A0 EDX:000001E0 ESI:0018C038 EDI:C0000000 EBP:00000000 ESP:0018B69C DS:0168 ES:0168 FS:0000 GS:0020 SS:0168 CF:0 ZF:1 SF:0 OF:0 AF:0 PF:1 IF:1

0160:0017D754 add esi,eax
EAX:00000000 EBX:000000A0 ECX:00000000 EDX:000001E0 ESI:0018C2B8 EDI:C0000280 EBP:00000000 ESP:0018B69C DS:0168 ES:0168 FS:0000 GS:0020 SS:0168 CF:0 ZF:1 SF:0 OF:0 AF:0 PF:1 IF:1

0160:0017D756 add edi,eax
EAX:00000000 EBX:000000A0 ECX:00000000 EDX:000001E0 ESI:0018C2B8 EDI:C0000280 EBP:00000000 ESP:0018B69C DS:0168 ES:0168 FS:0000 GS:0020 SS:0168 CF:0 ZF:0 SF:0 OF:0 AF:0 PF:1 IF:1

0160:0017D758 dec edx
EAX:00000000 EBX:000000A0 ECX:00000000 EDX:000001E0 ESI:0018C2B8 EDI:C0000280 EBP:00000000 ESP:0018B69C DS:0168 ES:0168 FS:0000 GS:0020 SS:0168 CF:0 ZF:0 SF:1 OF:0 AF:0 PF:0 IF:1

0160:0017D759 jne 0017D750 ($-b)

---------- Сообщение добавлено в 22:55 ---------- Предыдущее сообщение размещено в 21:27 ----------

Используется RLE, опишу алгоритм чуть позже.
Кодирование/сжатие идет строками, то есть последовательность в 640 пикселей сжимается, получается типа
количество повторов, байт для повтора, в конце 0.
К примеру, последовательность из 640 пикселей-нулей сжимается до
7F 00, 7F 00, 7F 00, 7F 00, 7F 00, 05 00,
7Fh=127 * 5 повторов = 635 + 5 повторов нулей и завершающий ноль в конце строки.
7Fh потому что это первые 7 бит байта, читал статью там расписано, щас по памяти не воспроизведу.

---------- Сообщение добавлено в 23:14 ---------- Предыдущее сообщение размещено в 22:55 ----------

Хотя похоже вру.

---------- Сообщение добавлено в 23:18 ---------- Предыдущее сообщение размещено в 23:14 ----------

Восьмой бит отделяет сжатые группы от обычных байт несжатых.

---------- Сообщение добавлено в 23:21 ---------- Предыдущее сообщение размещено в 23:18 ----------

Восьмой бит в 1 говорит, что следующие числа - это обычные байты, убираем 8 бит, получаем количество некодированных следующих байт.

---------- Сообщение добавлено в 23:21 ---------- Предыдущее сообщение размещено в 23:21 ----------

Короче всё понял, как освобожусь сяду распаковщик картинок писать.



Очень надеюсь что видео пожато так же.



Вот картинку "вставьте диск" я распаковал, палитру сохранил рядом, как их теперь склеить в общую картинку?
Вообще не догоняю пока.



Точно не помню, но можно попробовать TiledGGD - открываем картинку, а потом берем файл с палитрой и сохраняем.
