Hard Разработка внешнего бокса для wavetable DB карт.

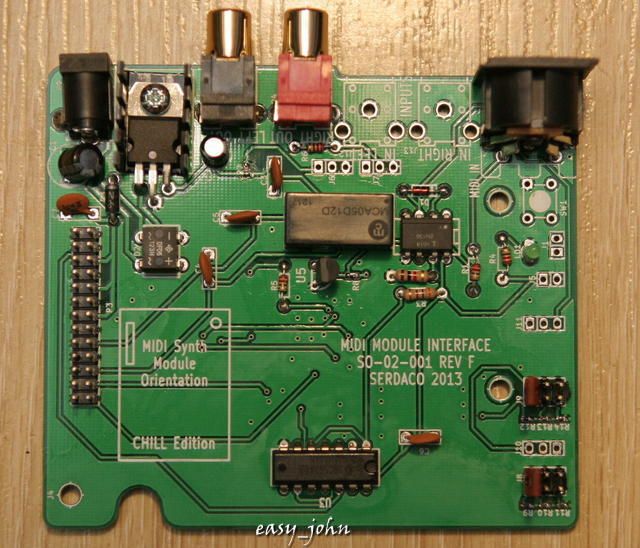

easy_john, Эта схема очень похожа на мою, но есть различия:

1. Защита от переполюсовки с использованием диодного моста. Ну, вариант. Я сделал защиту на MOFSET-N, разница, конечно, есть, но в целом одно и то-же.
2. На схеме буферные элементы — инвертовы с гистерезисом. Я сделал на советсокй 1533ЛЛ1, заодно решил проблему с выбором источника сигнала, джамперы не нужны.
3. Центральное различие — вход и преобразователи. Схема на рисунке будет работать от 9 вольт до где-то 15, дальше сгорит 7805, хоть и с радиатором, но всё равно не сможет переработать всё лишнее напряжение в тепло. К выходу 5В подключается микросхема импульсного драйвера аж с двумя выходами. К сожалению, я такую в продаже не видел, надо или заказывать, или делать на том, что было под рукой за копейки. Поэтому я на входе поставил 7812, а к ней уже подключил 7805 и MC33063, которая вполне доступна.



Джамперы там стоят для приглушения аналогового сигнала дочек, у которых слишком сильный сигнал на выходе, что бы не было клипинга дальше.
Это вместо предложенных мной потенциометров.

А зачем на нее пытаться подать больше? Питай ее 9 вольтами, и все будет в порядке.

Это где? Большой черный прямоугольник?



easy_john, Разумеется, на фото не надо джамперами вход выбирать, ведь он один Это у меня есть и Game порт и DIN5. Про питание я сказал, что различается, это не нападки, у меня тоже сгорит, если дать больше 20В. Да, большой чёрный. Я на него даташит посмотрел, потребляет 5В, выдаёт +12В и -12В. Судя по всему, невыгодно его покупать.
Пока думаю, что делать с питанием. С одной стороны, поставить радиатор не проблема, но с другой стороны такой нагрев сигнализирует о крайне низком КПД. В общем, надо сделать расчёт мощностей для нескольких вариантов и посмотреть. Судя по всему, дочки потребляют много тока по линии +5В, Я не знаю, сколько ожидать.



Тем временем нашел пару главных проблем, мешавших работе.
В даташите на микросхему импульсного преобразователя напряжения MC33063A в рекомендуемой схеме включения стоял задающий частоту конденсатор на 1500pF. С ним частота 330 гЦ, что приводит к страшным помехам в цепях питания (до полувольта!), которые сложно отфильтровать. Заменил на 47pF — визг из усилителя исчез, дочка заработала, звук есть. К сожалению, плату надо переделать, так-как я умудрился неправильно разместить гребёнку (я не знаю, как я это сумел). Кроме этого, есть планы добавить кое-какие компоненты в схему — больше развязывающих конденсаторов, фильтр низких частот, возможно, добавлю таки вход для звука (но ещё подумаю, посмотрю, какие есть подводные камни).

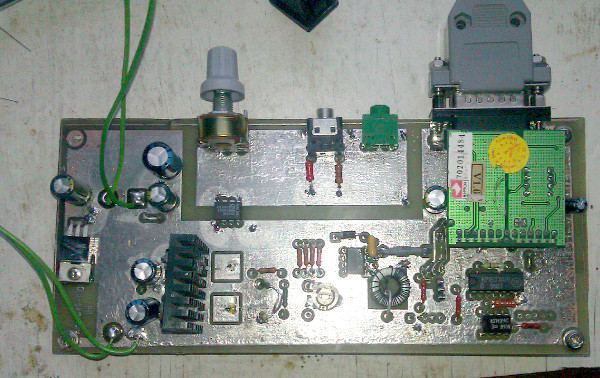

Как видно, я заменил посадку стабилизаторов в TO-220, сидят на радиаторе, греются терпимо, но дочку побольше из-за этого радиатора не поставить, надо менять разводку, переносить компоненты.
В планах испытать вход через токовую петлю DIN5, там ещё стоит опторазвязка. Могут быть проблемы с полярностью выходного сигнала, если будут, я заменю микросхему К1533ЛЛ1 на К1533ЛА3, ну и переразвести придётся.
Схему пока публиковать не буду, думаю, ещё поправлю.



Неплохо.



Новостей не было?
Я таки купил один готовый

Качеством доволен, а вот всяких миди-выходов и регулировок звука - не хватает.
