В общем, как я понимаю, ответ мы узнаем не раньше, чем автору карточка с Ибэя придет



@Bato-San, маркировка другая, - совершенно иная разметка. Полагаю, цвет текстолита к Leadtek отношения не имеет, такой же был и у ASUS. Дизайн платы - референсный.
@Knd, нет конечно, все уже выяснили, вы в том числе. Плата продавалась как "кот в мешке", без указания модели. Вторая ревизия 5200 или 5600, а что именно - можно было лишь предполагать. В пользу первой условно(!) говорит тот факт, что возможны варианты между 64/128Mb, а 64 для 5600u - нетипичны.

--- добавлено 21 дек 2018, предыдущее сообщение размещено: 21 дек 2018 ---

Да нет, ждать не придется, точная информация уже есть (по ссылке выше) и у меня нет причин в ней сомневаться



@Thomas Wolfe, "LR" означает Leadtek Research.

Как пример http://www.gpuzoo.com/GPU-Leadtek/PCB_LR2A13_REV_B.html

Кто конкретно собрал и продал карточку под своим брэндом - вопрос другой.
Даже в прошивке биос может не содержаться ответ на данный вопрос.

Что касается "не совпали места нанесения табличек с одной из сторон" - это ничего не значит. У интела на половине процессоров написано, что их производили хрен знает где - это уже не интел?

Но узнать, что это такое конкретно мы можем только когда это будет в наличии.
Хотя конечно же, если такое происходит на eBay, чего на авито удивляться?



@Bato-San, Спасибо за информацию!

Вот именно. Если все верно, и сам Leadtek для кого-то производил pcb, то к ревизиям это отношения не имеет. Что туда воткнули, можно лишь предполагать. Я даже не уверен, что в случае 5600 там будет металлический теплораспределитель.. Пока же нет оснований не доверять ссылке, представленной @TheMadLynx



её то я и пропустил, как можно догадаться, не обновив страницу, когда писал свой пост.
Ну тогда да, вероятно это всё же 5200. Хотя было бы забавно получить 5600.



Я бы даже сказал, желательно



Что-то не вижу ни одной ссылки "выше", которая однозначно бы о чем-то говорила. Я их уже видел ранее, именно поэтому всё-таки сомневаюсь в своей версии.



Между тем она есть. Все сходится до последнего кондера!



и до последней надписи? В противном случае я не был бы настолько уверен.

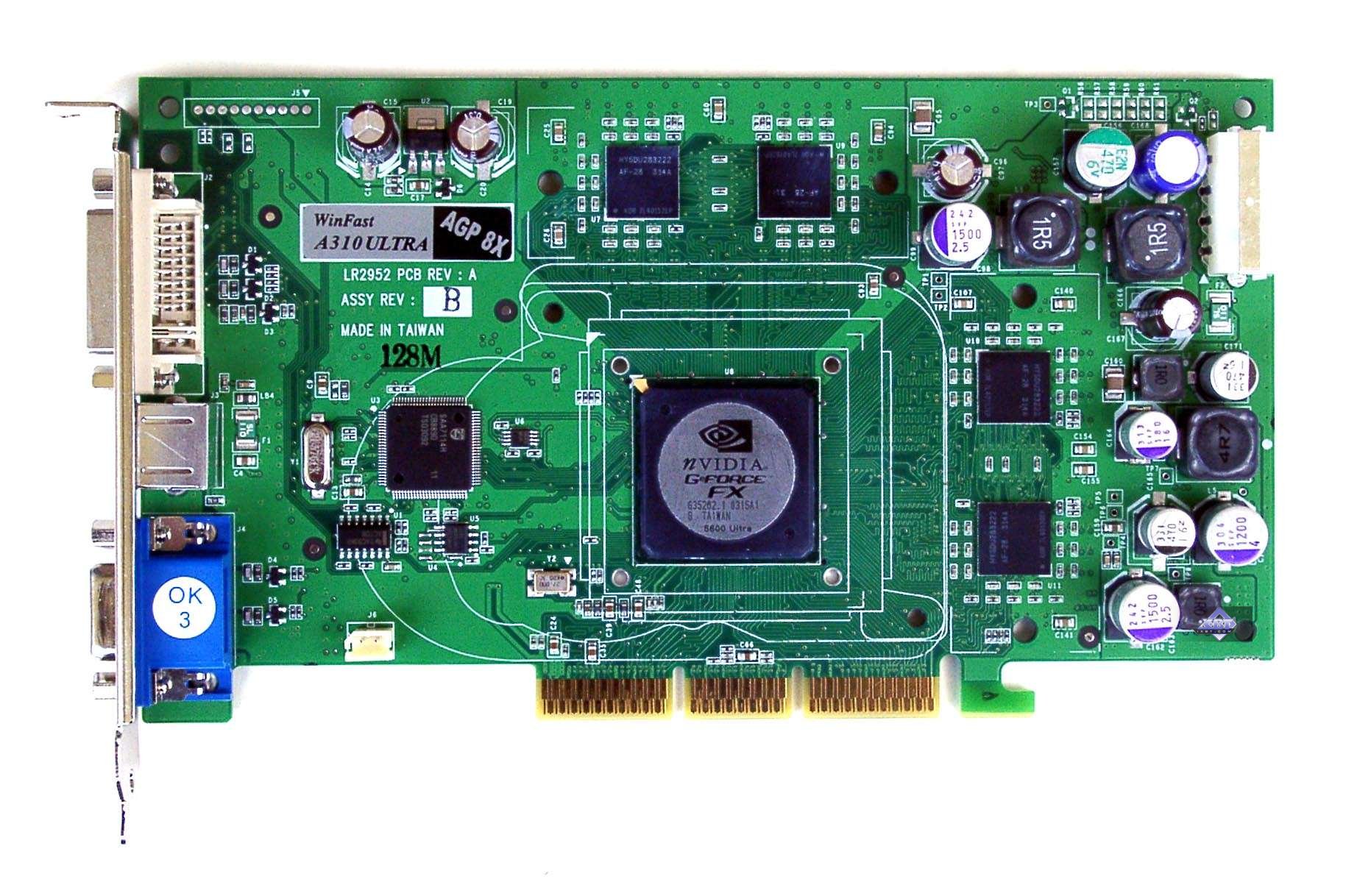

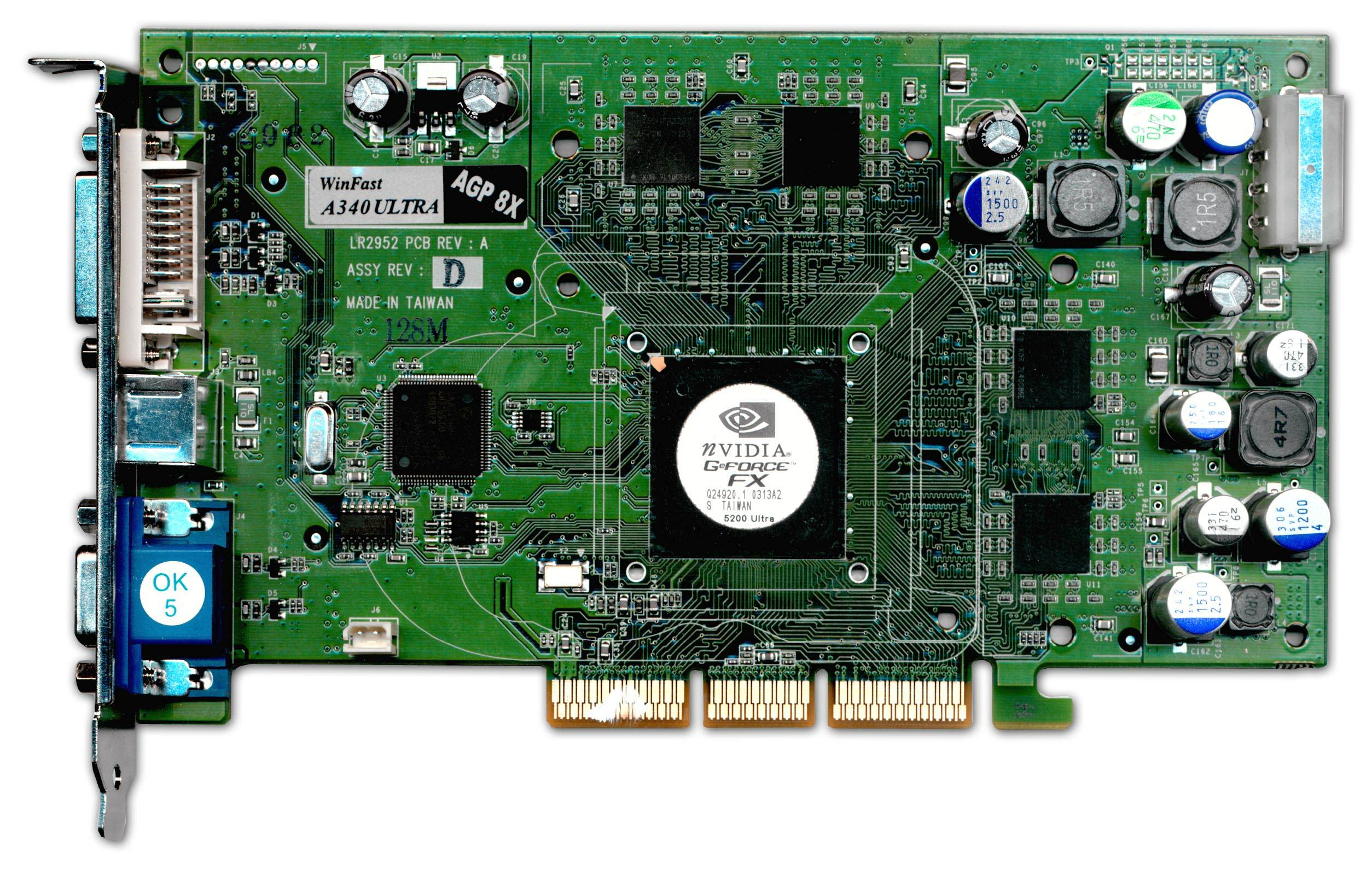

В дизайне разницы нет, но у 5600/5700 левее GPU везде распаян какой-то чип, возможно, ответственный за какие-то особенности S-Video. На 5200 и твоей его нет.



Различия только в буковках-цифирках и рисунках на обратной стороне платы.
Тем не менее, установить на основе визуального осмотра истинность что мол без vivo это исключительно 5200 - ну слишком самонадеянно. Тем более, что для работы 5600 он тоже не требуется.



"PAL/NTSC/SECAM video decoder with adaptive PAL/NTSC comb filter, VBI data slicer and high performance scaler".
https://www.nxp.com/docs/en/data-sheet/SAA7114.pdf

--- добавлено 21 дек 2018, предыдущее сообщение размещено: 21 дек 2018 ---

А видеокарта изначально кем себя считает?



Изначально я (не видеокарта) видел ее как 5600, но, теперь почти уверен, что 5200. Если продавец (по ссылке) не намутил, то так оно и есть, поскольку на внешний вид и всю маркировку, - просто родная сестра моей.



Может пари замутить?
Я как был за 5200U, так и остаюсь.



я только за. Только потом не забудьте денежку мне перечислить! Карта все-таки моя!



ага. Зная кто и сколько и на что поставил - можешь спокойно фальсифицировать результат проверки.



Вот вы мне ответьте на такой вопрос: вплоть по 5600 включительно все чипы закатанные под плоской крышей наподобие южных мостов чипсетов, а, начиная с 5700, все последующие с выпирающим над текстолитом кристаллом. И по отзывам тех лет я помню, что, дескать, 5200---5600 все FX-ы отстойные, одинаковые, просто с разной степенью разгона, а с 5700, типа, намного круче, быстрее. Так что там поменялось начиная с 5700? Техпроцесс? Принципиально новая архитектура?

--- добавлено 21 дек 2018, предыдущее сообщение размещено: 21 дек 2018 ---

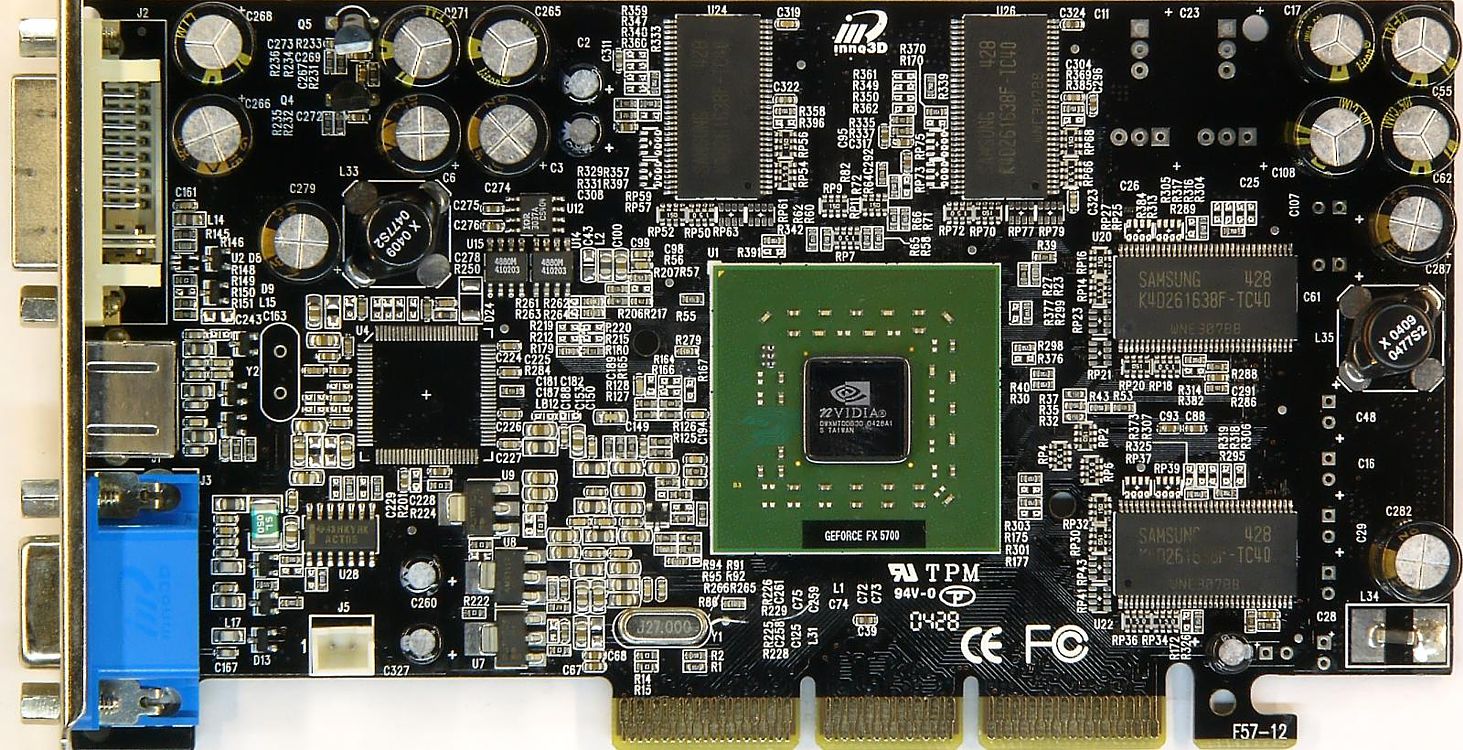

Вот, сравните с фото от @Bato-San.



Немного доработанный напильником 5600. Не без родовых болячек, но уже куда более интересный в своё время экземпляр. Основное отличие - 3 вершинных блока, вместо 2-х.
ЕМНИП, у 5200 всего 1 вершинный блок. Если не смотреть на вершинные блоки, только на конвейеры и текстурные модули, то все 5200/5600/5700 - только половинки от 5800/5900.

Хотя, отличия не только в этом, разный техпроцесс, по мелочи тоже кучка наберётся всякого.



@LANRUS, 5700 сделан на основе более нового 5950, а тот в свою очередь 5900. Разумеется они имеют и другой техпроцесс и повышенную точность вычислений и намного превосходят 5800/5600/5200. Но в общем то это уже как бы две разные ветви.



Ну, тут спорно. Я лично так до конца и не понял. Выдержки из статьи:
