Hard Старые видеокарты

Какие-то детские обижульки, а также аналогии, натянутые на глобус.
Экспертов в данном обсуждении не наблюдаю, поэтому не нужно этих ваших поучений свысока- это не ваша личная шарашка.

Нашли чем удивить. Я тот еще любитель, но всё вышеперечисленное щупал собственными руками, и могу со всей уверенностью заявить, что во всех 3-х случаях положительно заметный эффект однозначно есть, потому что масса тепла отводится через тыльное охлаждение, и температурный режим становится более щадящим, что для олдового железа более чем нужно. Кстати, не знаю чем намерили 44 гр. но в рабочих условиях (в закрытом с нормальным охлаждением системнике) даже на поверхности текстолита более 50 гр., а чем глубже - очевидно, температура ещё больше. (Вот бы ещё владел кто-нибудь инфракрасным термометром)
P.S. Заявленное вскрытие ti4600 увидим?



ну конечно. современные с ихними 150-250 ват тдп отлично обходятся без него. а вот "олдовым" с 40-80 тдп, оно ну очень нужно.



Offtop

@Knd, ваш стиль общения напоминает Bato-San со знаком минус. Примерно в половине случаев в этой теме вы задаете какой-либо вопрос, а потом обвиняете всех, кто попытается ответить, в некомпетентности. Я тоже иногда позволяю себе написать лишнего (сейчас, например), но все же пытаюсь докопаться до правды. Без эмоций общаться не так интересно, просто.

Да. Мне самому интересно, так как такие корпуса с металлическим пятаком сверху еще не вскрывал ни разу.



Это уже сравнение теплого с мягким.



нет, это именно что сравнение теплого с теплым же.



Дело в том, что современное и олдовое железо по своей ценности (не в деньгах) - не одно и тоже.



Если ты считаешь, что в конкретном случае это имеет смысл делать - делай. Что делать - наклеить радиатор на полигон под чипом, если там свободно от рассыпухи. Можно ещё организовать обдув вдоль верхней плоскости карты. В этом случае уже возможно будет даже иметь смысл покупать мелкие радиаторы (или вырезать их самому из более крупных) соответствующих размеров и клеить их на почти всегда свободный пятачок прямо под чипом.
Я для себя сравнивал GA-660 и Asus V3800, пришёл к выводу, что особого смысла при исправном отводе тепла основным радиатором это не имеет. Карт, где что-то не то с чипом, и на спину карты отводится слишком много тепла, у меня нет, потому я и не заморачиваюсь. Если у тебя есть такие карты, или ты считаешь, что лично для тебя эффект будет значим даже при нормальном теплоотводе с чипа - никто же не против. Делай, если при этом покажешь, что сделал и замеришь получившуюся разницу - будем искренне благодарны за дополнительный опыт.



Итак, обещанный отчет про охлаждение NV25. Анализ выполнен максимально антигуманным и варварским способом, поэтому слабонервным и впечатлительным инженерам дальше лучше не смотреть =)

Подопытный: nVidia GeForce4 Ti4600 референсного дизайна.

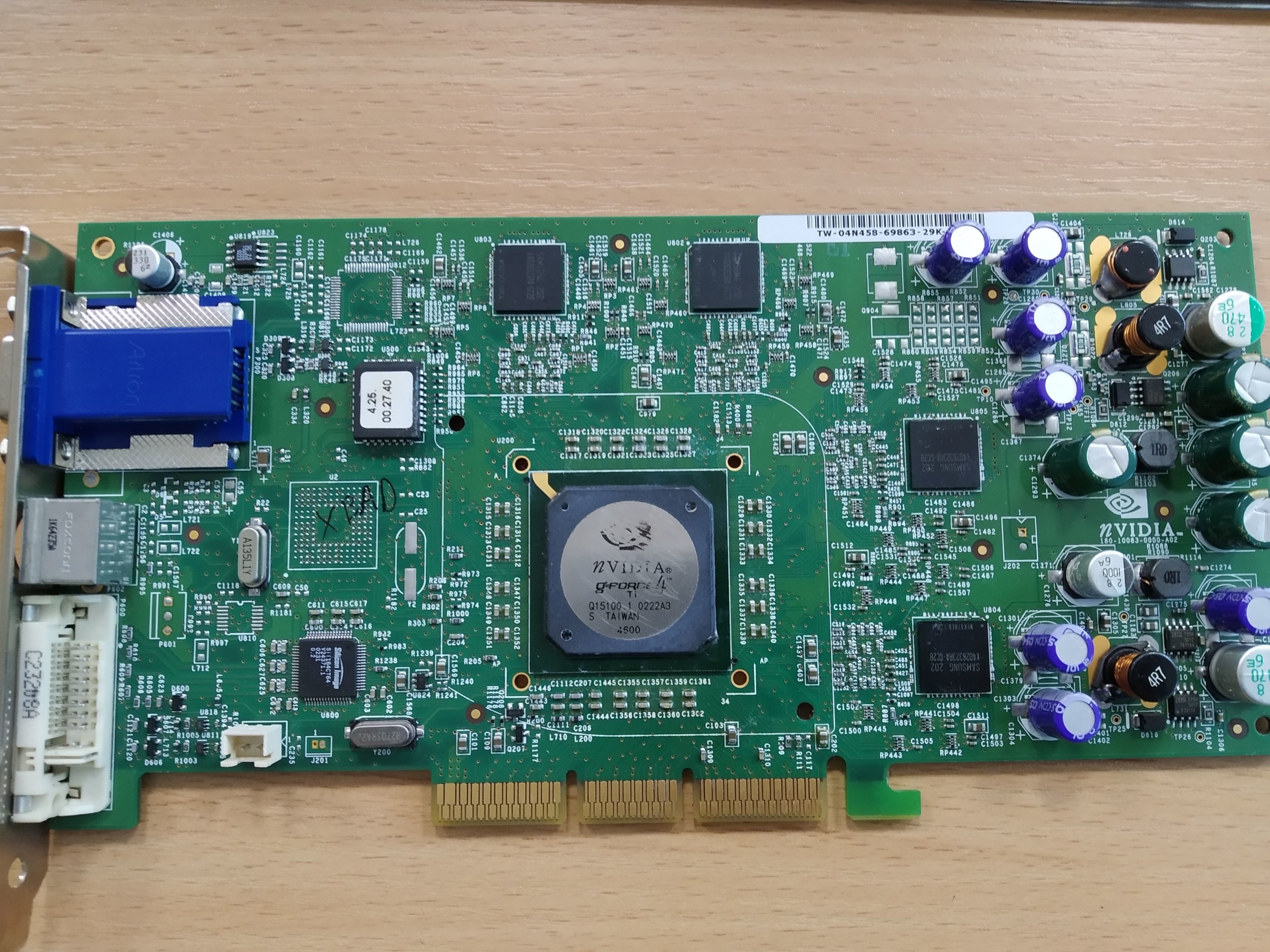

1) Отодрал родной радиатор:

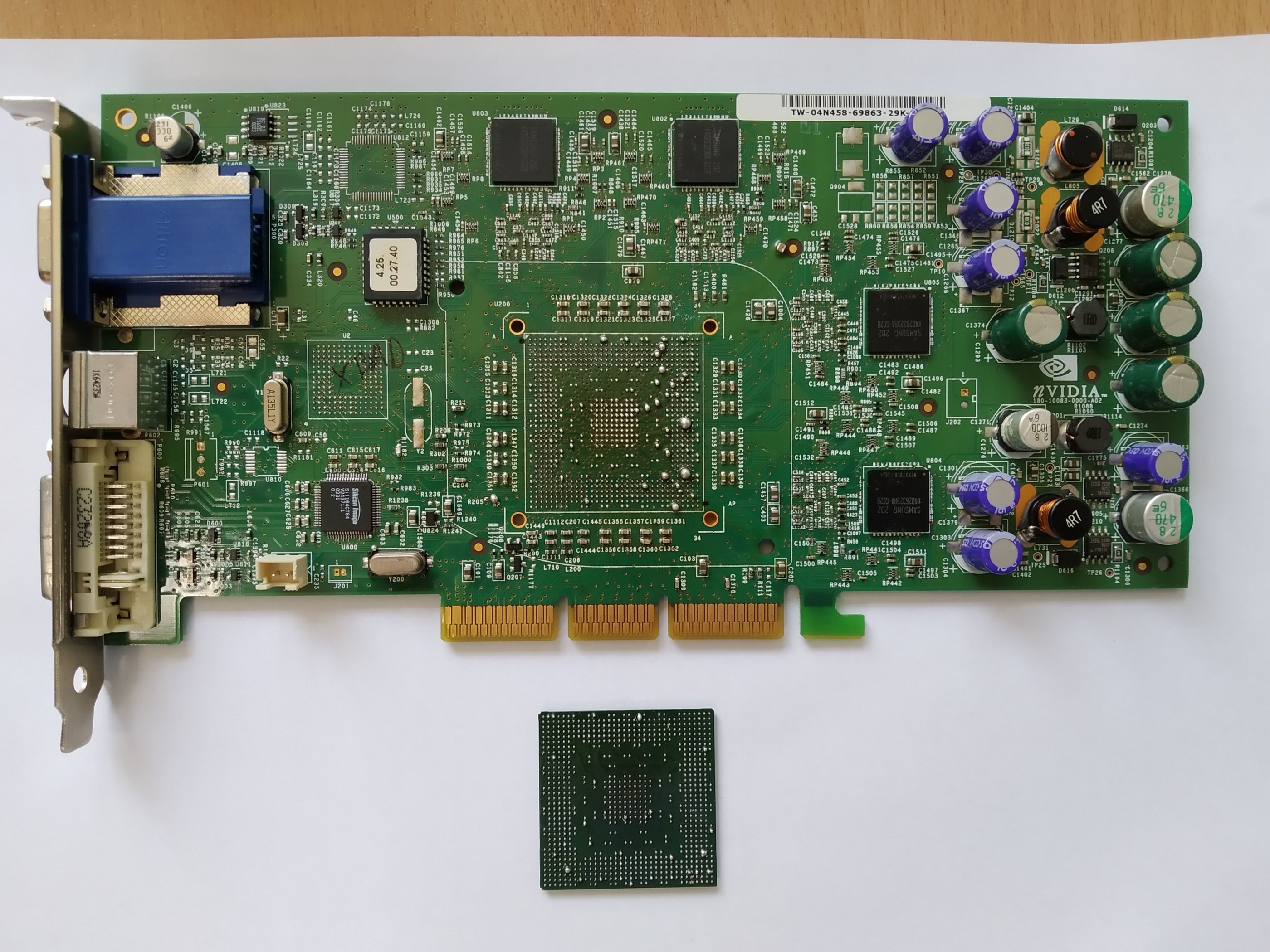

2) Отпаял чип:

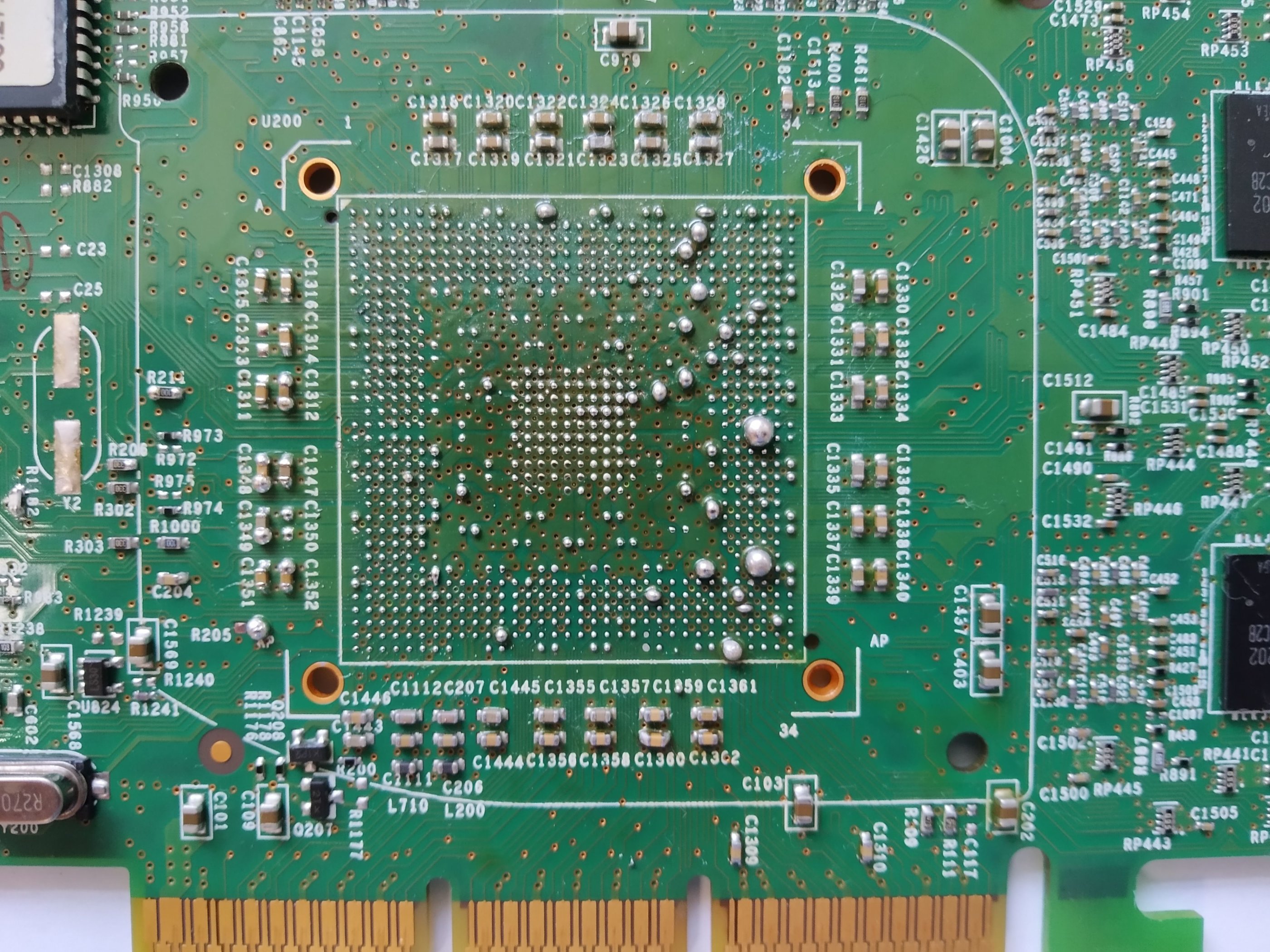

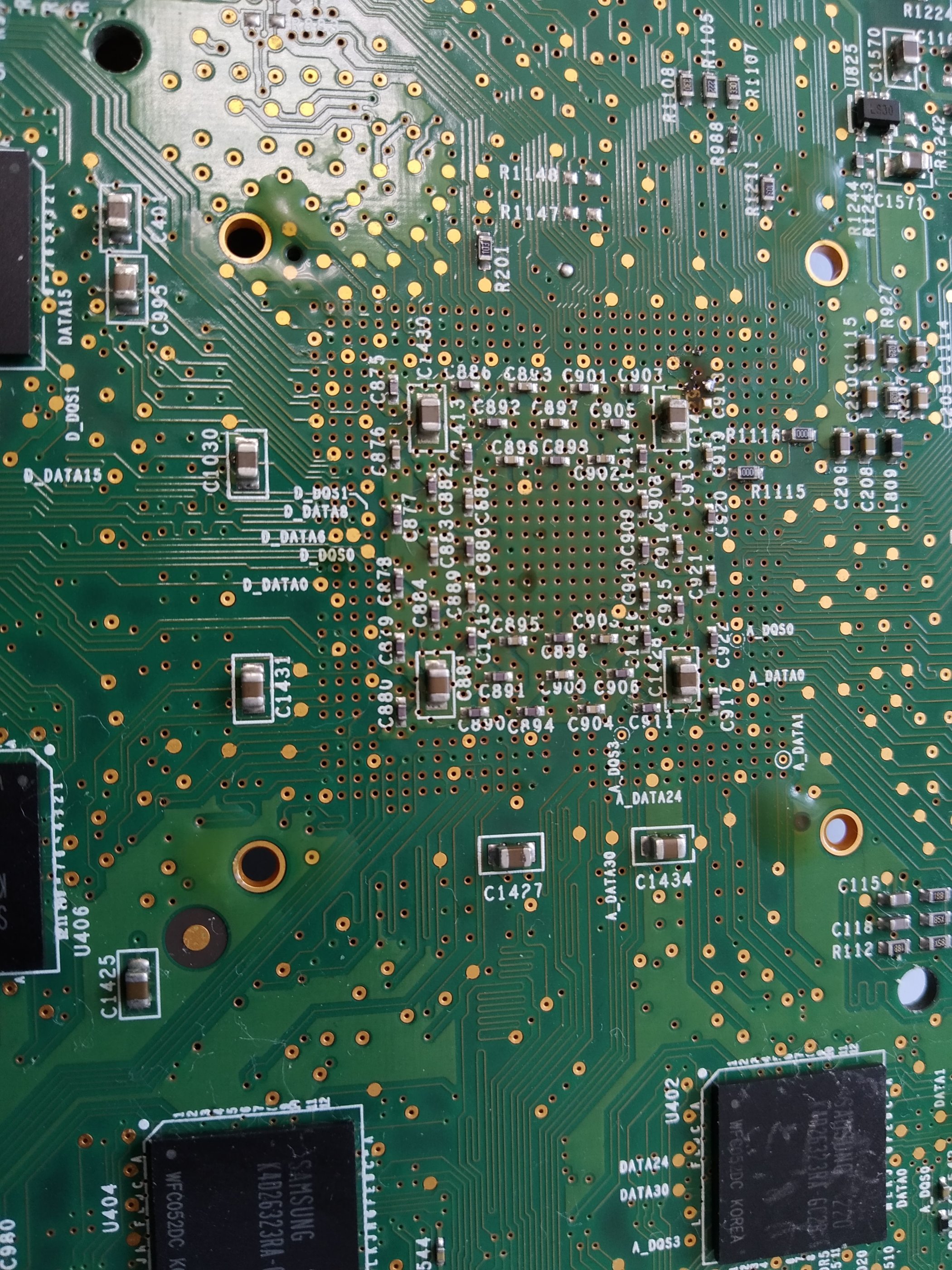

3) Осматриваем место посадки:

Тепло в текстолит поступает через маленький квадратик в центре. Дальше расширение полигона, но небольшое -- до периметра сигнальных\питания ножек чипа. Вот и весь тыльный теплоотвод. Сзади картина та же:

Понятно, что при таком количестве мелких элементов и их расположении установить дополнительный радиатор прямо на плату будет крайне затруднительно. Да и сам такой радиатор будет слишком мелкий. Самое лучшее, что здесь можно сделать -- это дополнительный обдув.

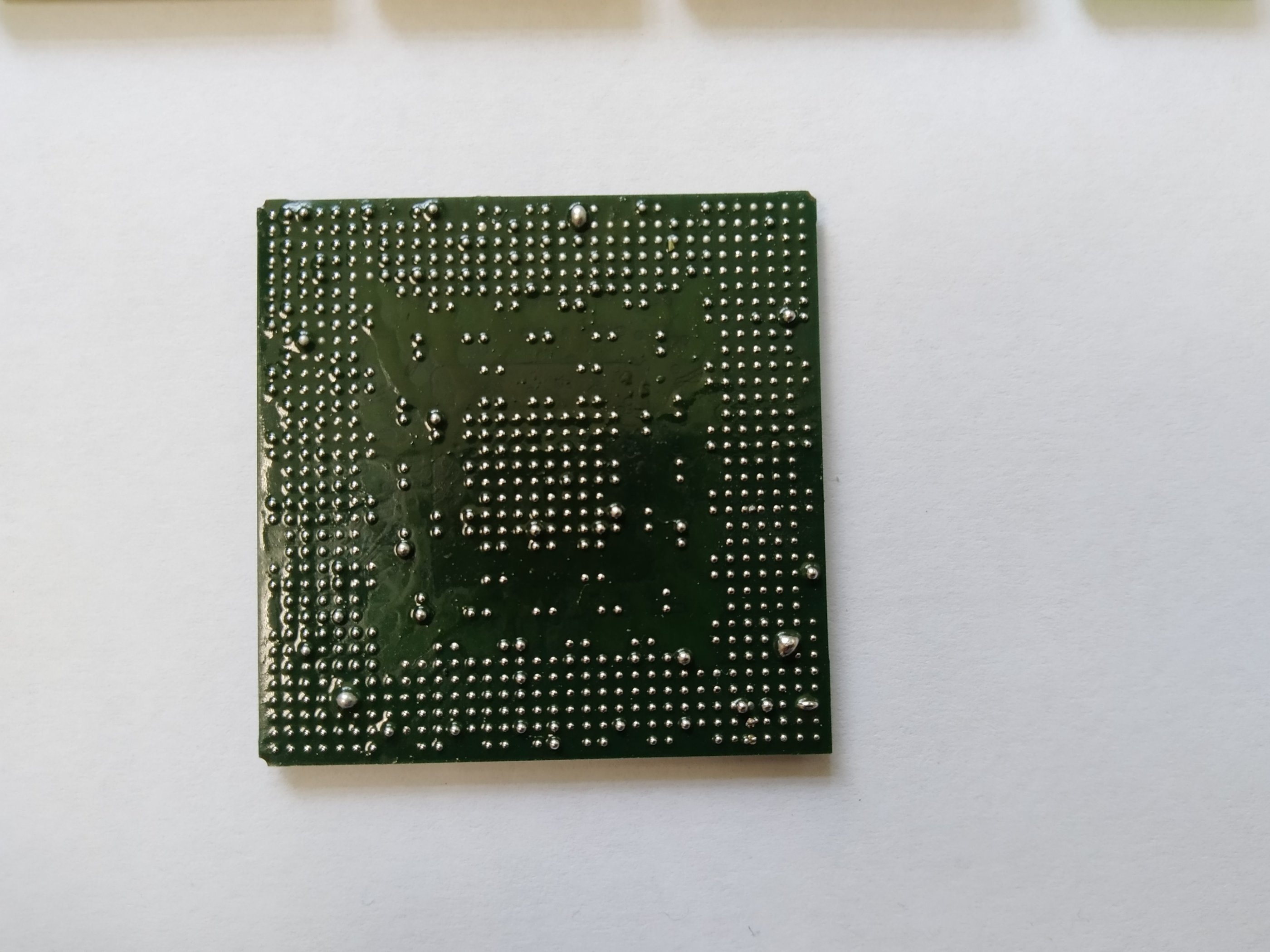

4) Смотрим, что там снизу у чипа:

Видим, что тепло вниз передается только небольшим квадратиком контактов-шариков в центральной части. Металлической пластины для рассеивания, как таковой, снизу нет.

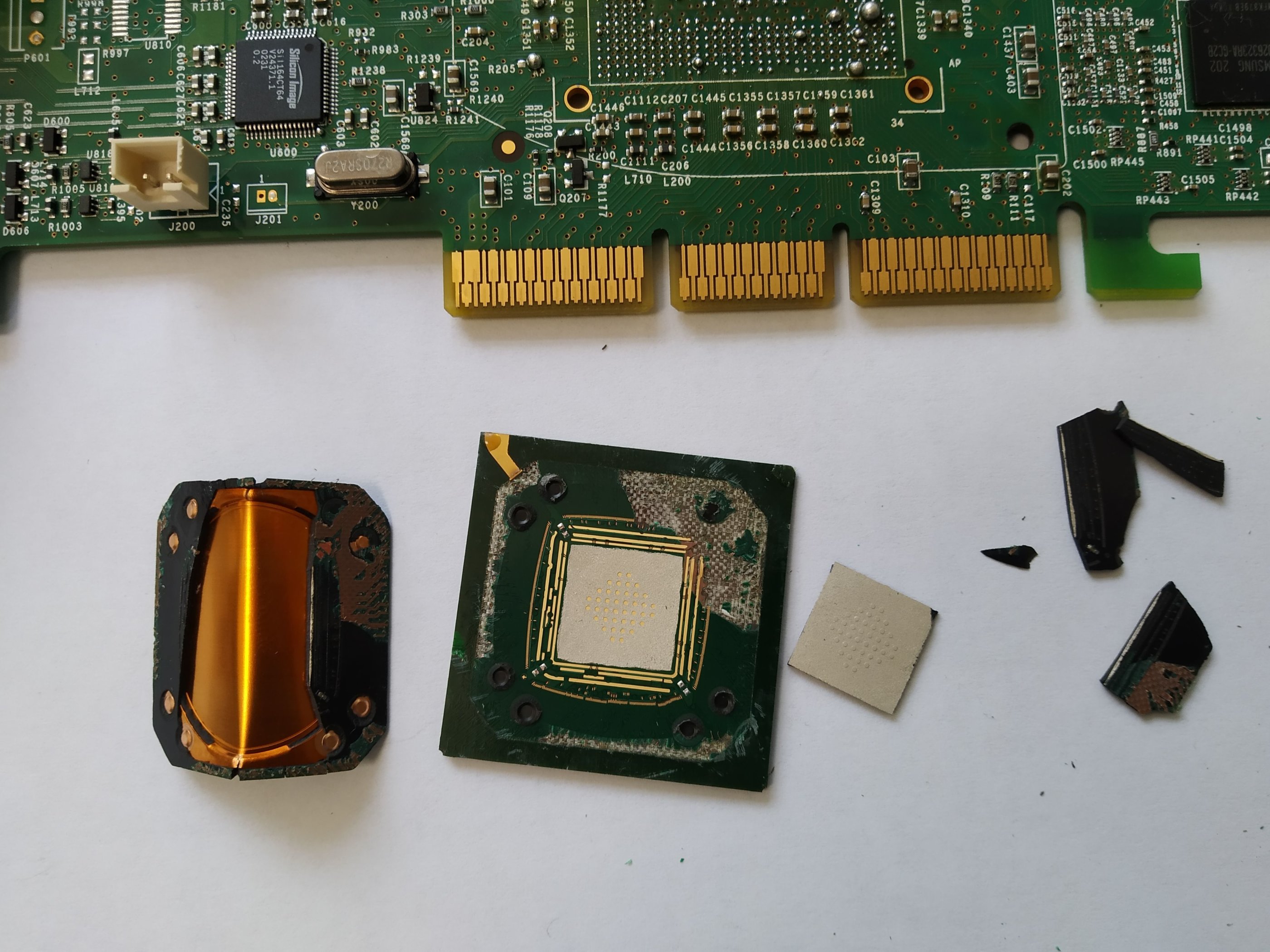

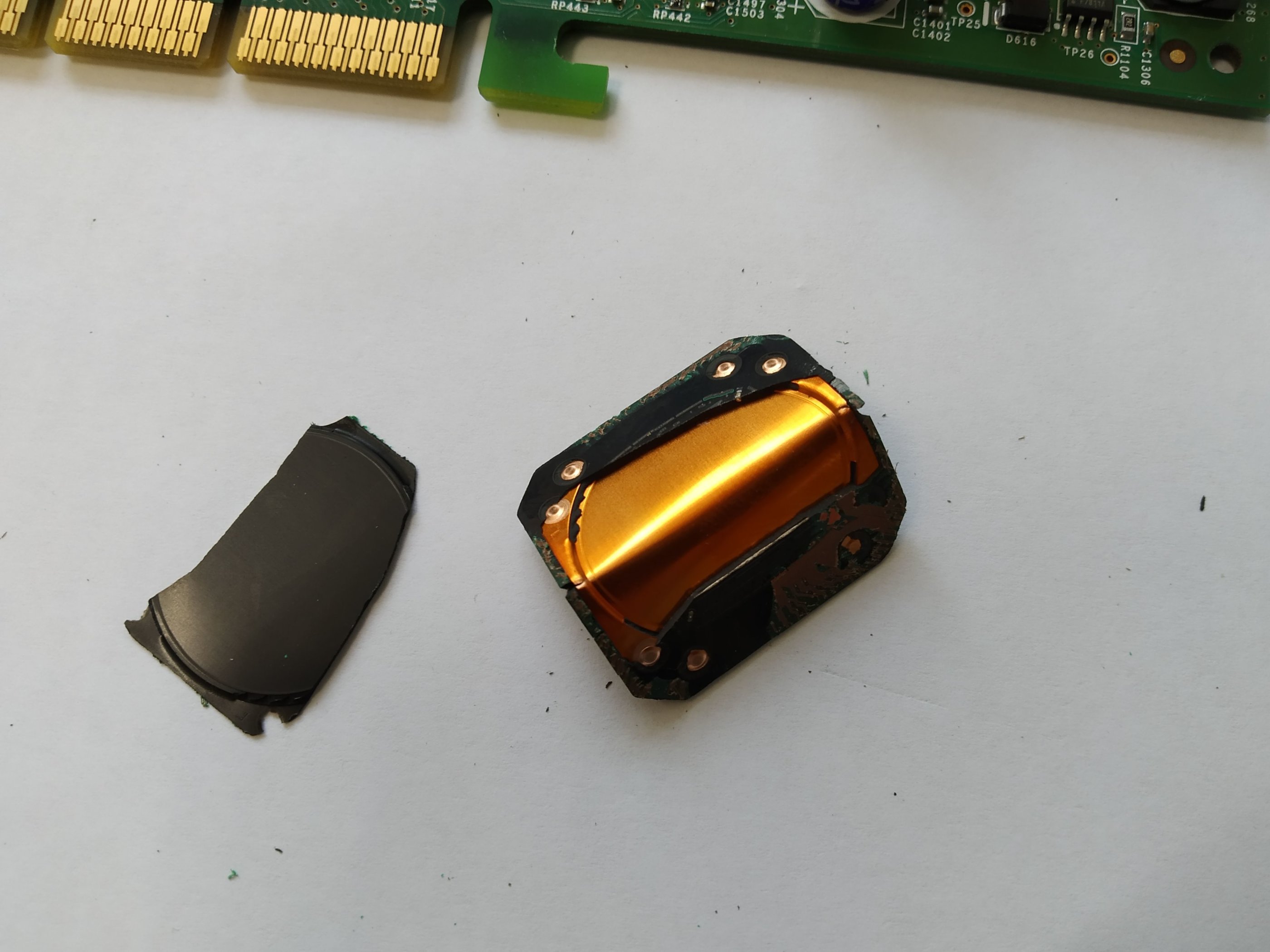

5) Отделяем верхнюю полимерную часть чипа с металлическим пятаком от промежуточной текстолитовой подложки:

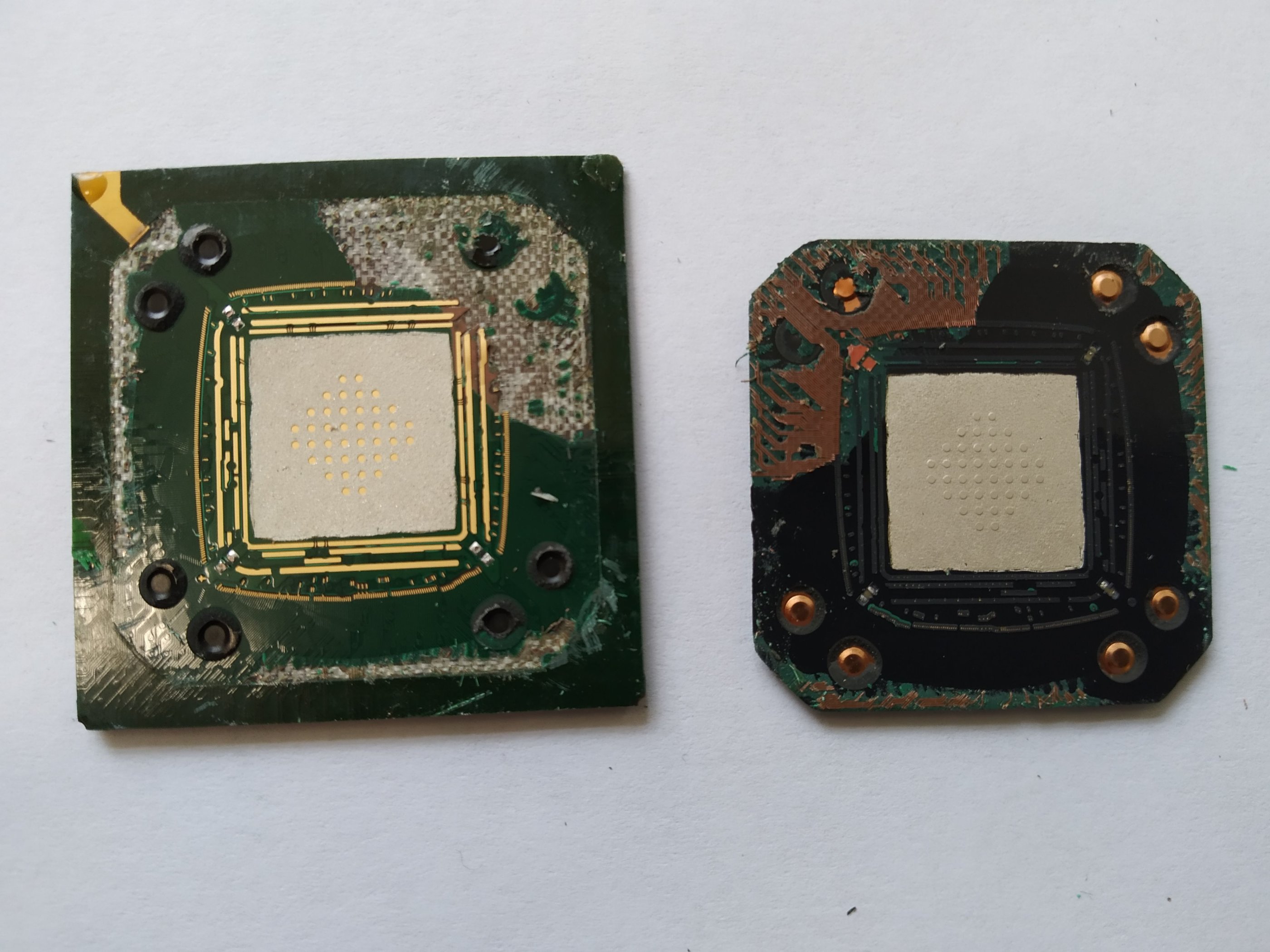

Кристалл остался в залитой верхней части с металлическим пятаком. На текстолите в центре виден пьедестал, на который кристалл припаивается эвтектикой. По периметру золотые контактные площадки, на которые развариваются выводы с посаженного на эвтектику кристалла, до того как его зальют полимером. Начинаю подозревать неладное.

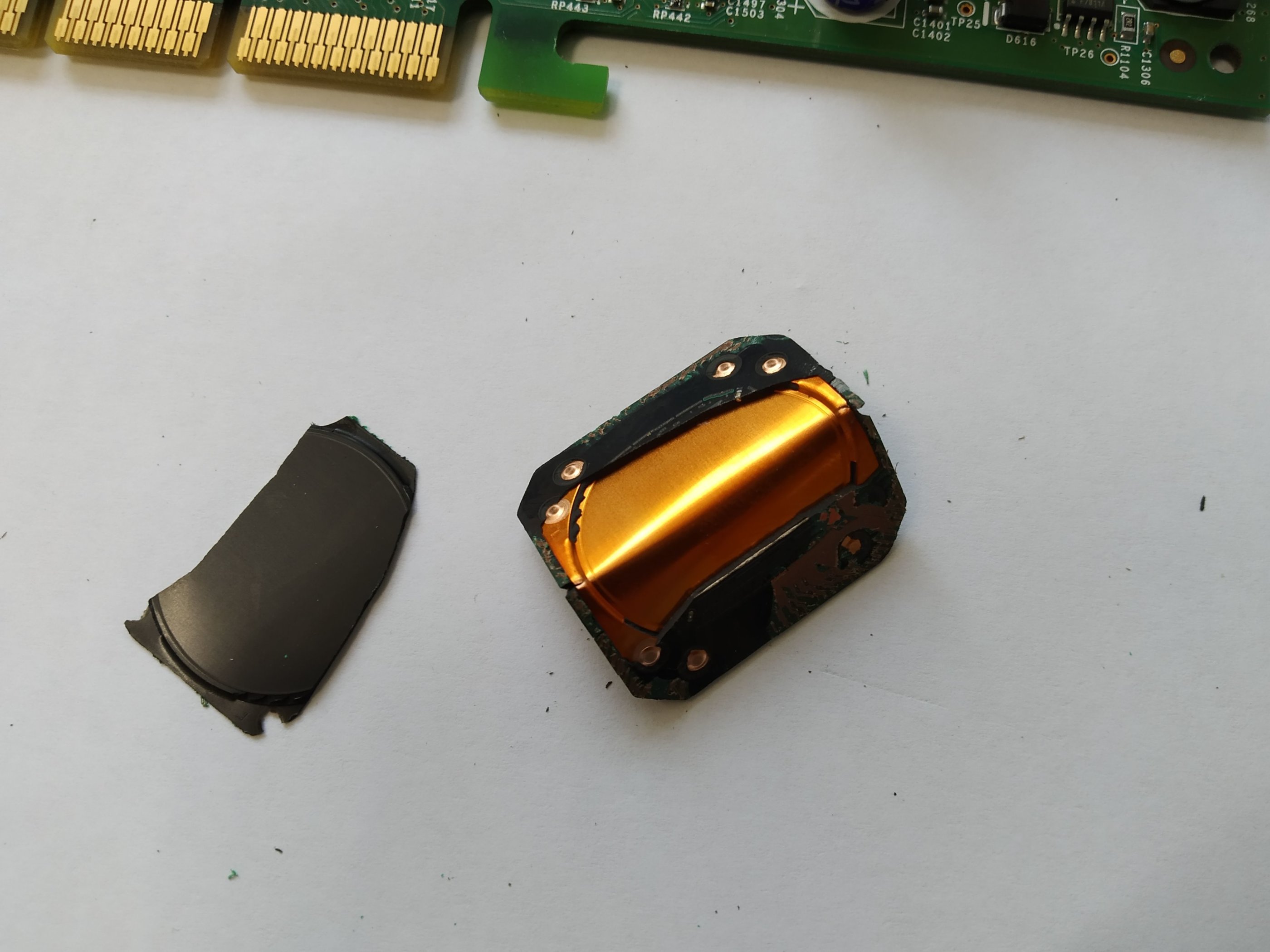

6) Вскрываем верхнюю полимерную часть с кристаллом и металлическим пятаком:

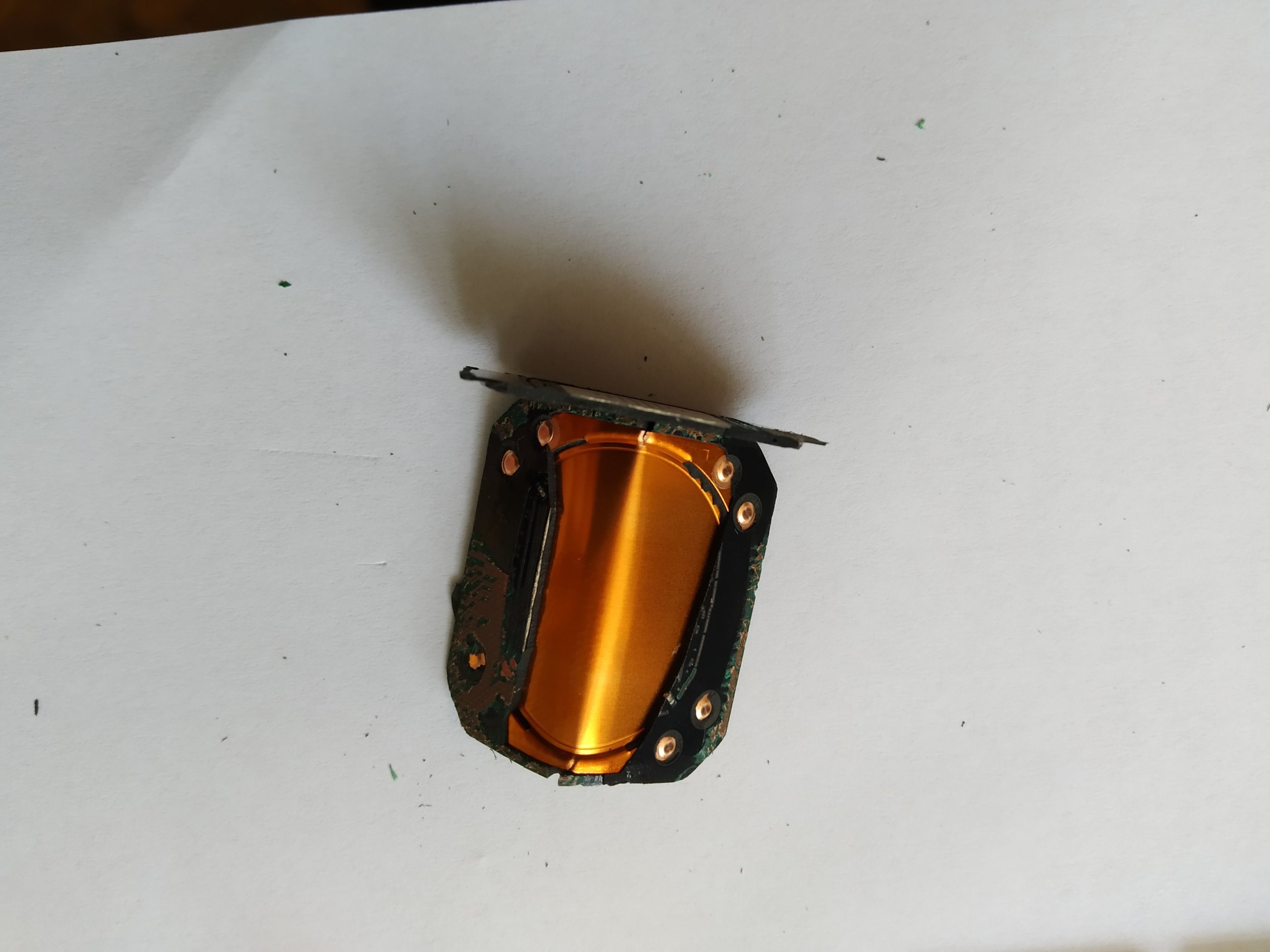

Подозрения подтверждены: медная пластина, к которой сверху прижимается радиатор, контактирует с кристаллом через миллиметровый слой полимера. Поставил скол боком, чтобы было лучше видно:

Других вариантов в таком принципе корпусировки (ставим кристалл на пьедестал в промежуточной подложке - развариваем выводы на промежуточную подложку - заливаем полимером - закрываем медной пластиной) как бы и нет.

Выводы:
1. Инженеры нвидии заложили механизм гарантированного самоуничтожения путем выбора неподходящего типа корпусировки для кристаллов с тепловыделением в 30-40 Вт. При перегреве полимер размягчится и потеряет свои сцепные свойства с промежуточной текстолитовой подложкой. Из-за разности температурных коэффициентов расширения и воздействия со стороны радиатора, разогретый полимер может дыбиться и смещаться, что приведет к обрыву проволочных выводов кристалла, разваренных на ту самую промежуточную текстолитовую подложку;
2. Отвод тепла вверх от кристалла происходит по пути полимер-медная пластина-радиатор. Отвод тепла вниз происходит по пути пьедестал-промежуточная текстолитовая подложка-шарики припоя-текстолит основной платы-медные полигоны. Отсюда следует, что охлаждать сверху намного проще и эффективнее.

Берегите свои джифорсы =)



На моей GeForce4 Ti 4200 with AGP8X нет вентилятора (сломался), и я прикрепил 92 мм вентилятор к отверстиям боковой стенки корпуса прямо напротив слота AGP. Думаете, чип сгорит?



@BrainRipper, если за радиатор при этом держаться можно, то все нормально.



@TheMadLynx, потрогать радиатор нет возможности:
корпус закрыт боковой крышкой;
радиатор видеокарты "обёрнут" пластмассой.
Серия графических карт от Sоltek на NVIDIA GeForce4 Ti 4200-8X - у меня верхняя.



--- добавлено 2 июл 2019, предыдущее сообщение размещено: 2 июл 2019 ---

Ну вот, как я и думал: отвод лишнего тепла с нижней части - совсем не лишний.



@BrainRipper, пластмассовую крышку с радиатора точно нужно снять. И вентилятор для обдува лучше поставить так, чтобы он гнал воздух от передней части (корзины жестких дисков) через видеокарту наружу сквозь заднюю стенку. Ребра на радиаторе расположены вдоль карты и если дуть сбоку, то получается поперек потоку воздуха.



Товарищ, вы часом форумом не ошиблись? Здесь не школа злословия. Моя бы воля, я бы вас забанил, слишком много яда для одного человека.

--- добавлено 2 июл 2019, предыдущее сообщение размещено: 2 июл 2019 ---

Хорошо, вы сами это озвучили, не оскорбление, но, определенно, обвинение. Хотите доказать обратное, говорите прямо и обращайтесь к тому, кому предназначены ваши пассажи.



Я бы снял пластик.



а что это даст?



Это даст возможность как угодно обдувать рёбра. С пластиком можно обеспечить обдув только сняв вентилятор и навесив что-то на вход.



@Thomas Wolfe, доступ свежего воздуха. Родной вентилятор сломан.



C тыльной стороны есть смысл ставить радиатор, чтобы измежать потемнения текстолита. На GeForce 4 это правда сложно сделать.



Было немного веселья с Saphire Radeon 9800 Atlantis 256Мб 128 бит. На этой обрезанное по шине и частотам поделие производитель не пожалел термопасты. Той самой жёлтой, каменеющей.

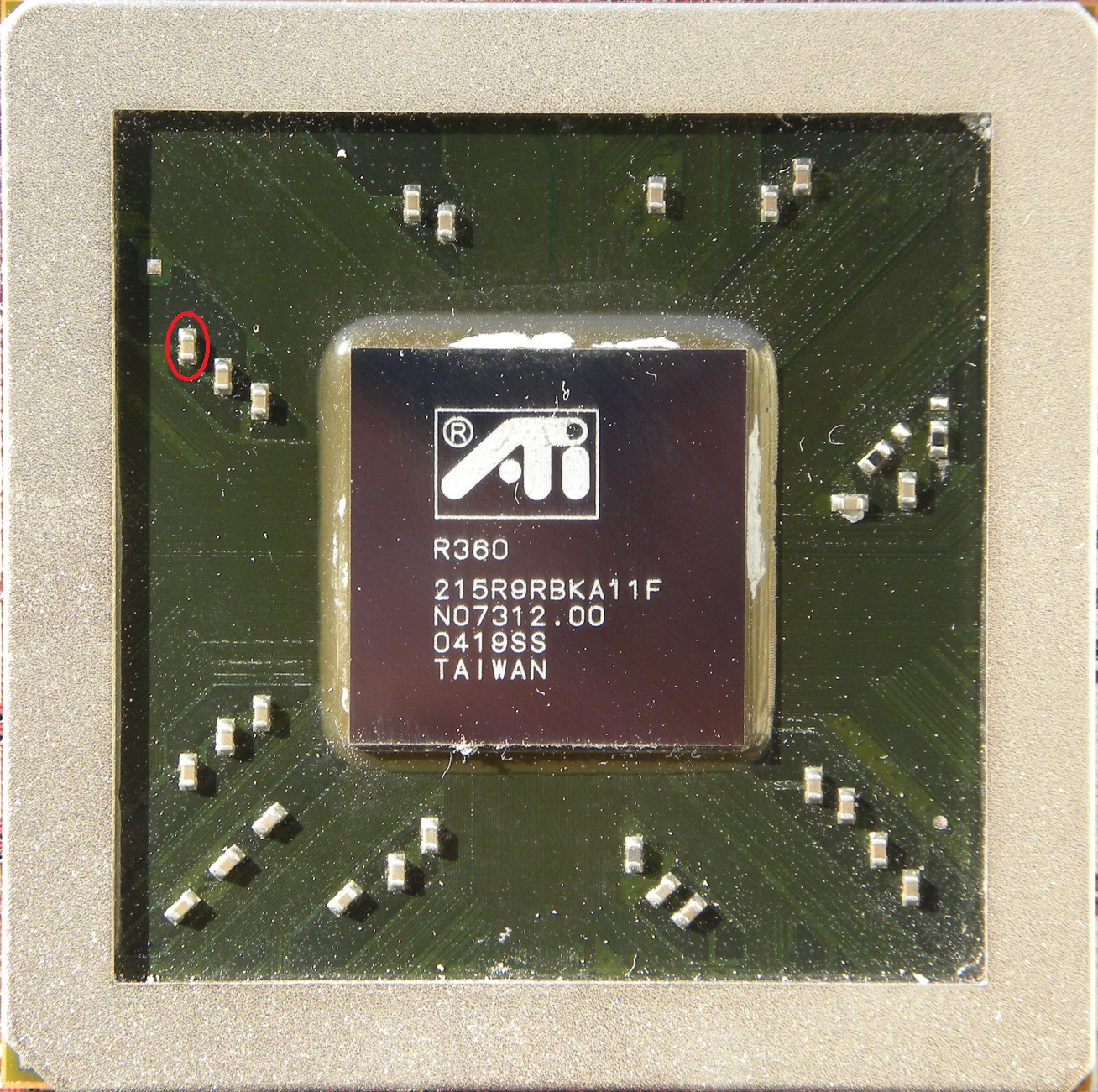

При первой попытке снять радиатор ничего не вышло. Сидел как приклеенный. Он, собственно и был в тот момент приклеенный этой высохшей гадостью. Решил, ну нафиг, пускай будет как есть, собрал в кучу, в стенд и стало поятно, что кое чего всё же вышло... Карта после установки дров перестала использовать любое ускорение графики (в том числе 2D), а в режимах с 8 битным цветом пошли артефакты в духе слегка сбойной памяти (16 и 32 битные режимы - без артефактов). До попыток снять радиатор карта не имела проблем с 8-битным цветом и вроде у неё было 2D ускорение (OGL, DX я не проверял в тот момент, смотрел, жива ли она и ставятся ли дрова). Пришлось мучать этот "термомел"... После длительного прогрева радиатора феном (для волос) его всё же удалось относительно аккуратно отодрать. С матом кое-как отшкрёб радиатор. Изопропанол и Р-12 эту гадость не берут совсем. Ацетон в принципе тоже не берёт, но следы после отшкребания он всё же убирает, хоть и с трудом. Взялся отшкребать чип, и понял, что снова косяк... Производитель нанёс 2 слоя этой гадости, видно по следу на радиаторе, Она местами выступила каплями и прихватила чего не надо. Конкретно - один из конденсаторов на подложке чипа (выделил красным, фото не моё).

Шкрябая радиатор, я не заметил его и успешно проэтосамил... Видимо, ещё при первой попытке я его оторвал, что привело к проблемам.

Теперь 2 вопроса.
1. Есть у кого дохлый R360, с которого можно спаять и замерить конденсатор? По идее пойдут и R350, R300, обвязка в это месте одинаковая у них.
2. Кто-нибудь знает, как можно нормально удалить эту засохшую термогадость? Если радиатор пошёл относительно неплохо и его не страшно было царапать за пределами посадочной площадки, то с очисткой чипа я угробил под час времени...
