Не запачкаться, окислиться.
Оно обычно всплывает при разборке-сборке без чистки контактов, но может и так возникнуть...
Слоты DIMM, AGP и PCI, кстати, тоже подвержены.



Вопрос по ремонту. Допустимо ли восстанавливать токопроводящим клеем перебитую/перегоревшую дорожку на видеокарте, идущую от контакта на AGP разъёме (2.0) ?



Зависит от дорожки и типа повреждения. Чаще всего не стоит клеем, лучше сделать нормально тонким проводком и припоем.

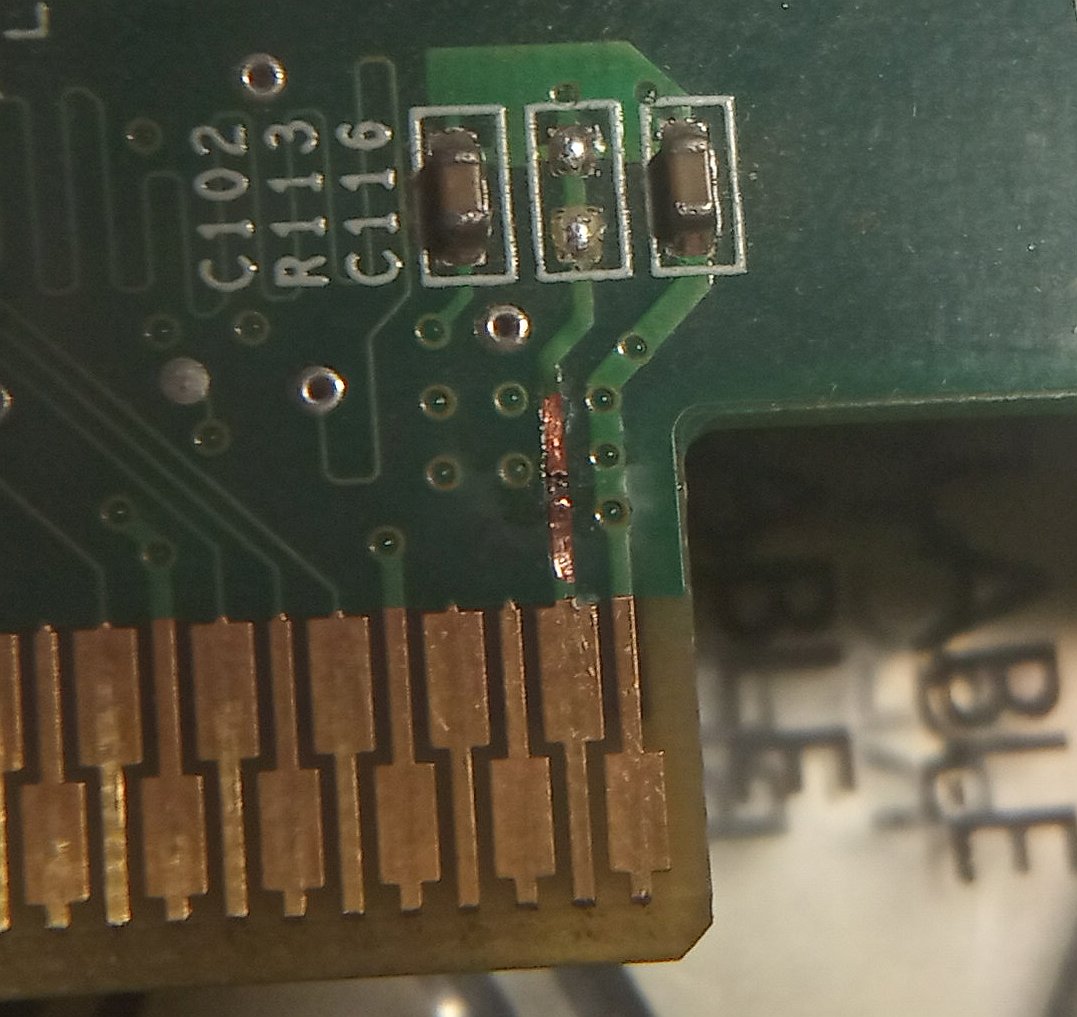

Фото можно?



Я уже немного зачистил лезвием.



Удельное сопротивление меди дорожки 0.017-0.018 ((Ом*мм^2)/м).
Удельное сопротивление таких клеев 5 - 0.5 (10^-7 Ом*м) = 0.5-0.05 ((Ом*мм^2)/м).
Для того же результата клеевая дорожка должна иметь площадь сечения больше чем медная от 2.5, до 25 раз.

Если это задняя от выхода часть карты, то контакт B65 - AD1, если передняя, то это А2 - TYPEDET#.
Оба варианта - сигнальные пины с малым током. Попробовать можно, если клей хороший. Хотя мне было бы проще припаять тонкий медный проводок к зачищенным местам.

--- добавлено 19 дек 2020, предыдущее сообщение размещено: 19 дек 2020 ---

Если будешь клеить - закрой соседние дорожки и переходные отверстия скотчем, маска не должна проводить, но мало ли там трещина, или в переходном отверстии чего.

--- добавлено 19 дек 2020 ---

ЗЫ. А чего сгорела то дорожка? На карте нет других проблем?

--- добавлено 19 дек 2020 ---

ЗЗЫ R113, к которому идёт дорожка и вместо которого перемычка, он не к земле идёт?
Карта AGP4x?



Я думаю микросхема BIOS попортилась, от этого проблемы с текстом в текстовом режиме.



@Колючий, спасибо за ценные советы. Заказал с Китая токопроводящий клей. Карта gf3 ti500 с тыльной стороны. Обнаружил дорожку при внимательном осмотре после того карта через раз висла при 2м вертолетном тесте в 3dmark 2000, и ещё реже в 3dmark 2001se. Также, на ней отсутствовал один и твердотельных конденсаторов в правой части карты. Интересно, могло ли это послужить причиной выгорания? Или тут виновато замыкание?

Прозвонил на этой карте, а также на сходной исправной карте того же бренда (только ti200): как я понимаю - этот контакт звонится на землю (если разъёмы vga dvi и крепёжную планку считать землёй).



.



Это cигнал TYPEDET# его низкий уровень включает сигнальные уровни 1.5В. Т.е. на AGP 4x карте он обязан быть соединён с землёй. Сейчас он висит в воздухе, и уровень тоже низкий, но возможны всякие помехи и наводки, как на это будет реагировать железо - ХЗ.
В целом я не совсем понимаю, как он сгорел. В нормальных условиях через него не должен идти сколь-нибудь значимый ток, даже если карту вставить наоборот...
Она была на совсем плохо сдохшей материнке и получила такой привет от неисправного чипсета?

--- добавлено 20 дек 2020, предыдущее сообщение размещено: 20 дек 2020 ---

Под сбитыми твердотельными ты что имеешь ввиду? Мелкие керамические прямоугольные? В 9 случаях из 10 это блокировочные, работают по сути вспомогательными источниками питания для чипов, или блоков чипов. Если железо спроектировано хорошо, то в нормальном режиме работы один сбитый блокировочный не значит ничего. Прозвони, на чём он висит. У блокировочного один пятак на земле, а второй на линии питания чипа, около которого стоит. Посмотреть или по даташиту на чип и ориентироваться по ногам, или, если ноги недоступны (BGA), может звониться на питание прямо из AGP слота, или с какого преобразователя на видеокарте, в зависимости от реализации.
Ёмкость чаще всего 100 нФ. Для уверенности я обычно ищу схожую цепь на карте, выпаиваю аналогичный конденсатор из того же места в ней и меряю его.



@Колючий, предыстории карты узнать не получится. Под твердотельным я имел ввиду SMD конденсатор круглого сечения, они самые большие на плате, отсутствовал один из 2х на 82мкф 16в.



Это будут обычные электролиты в планарном исполнении. На GF3 врядли ставили твердотельные. Они во многом обеспечивают стабильность питания. Вполне могут быть вылеты и из-за него. Точно сказать, не зная в каком именно месте цепи он стоит, и есть ли с ним параллельно другие, не могу.



Если я правильно понимаю, фото сделано с тыльной стороны видеокарты. Если да, то эта дорожка тупо идет на землю, получается эта неисправность, идет со стороны материнской платы.



Да, верно, с тыльной. Я так понимаю, что видеокарта повредилась в неисправной материнской плате прошлого владельца? Моя текущая тестовая МП - это AGP 1.0 (2x) и на ней проверялось множество карт AGP 2x и 4x, и в случае её неисправности повреждались бы все карты, где задействуется это контакт?



Да, на BIOS оно больше похоже. Жаль, эта микросхеми там несъёмная, да и другой такой у меня, конечно, нет...



BIOS тут при чём вообще? Очевидно же, что видеопамять битая.



@Uka, память же в кроватках стоит? Достань сперва две правые (ближе к чипу) микрухи в проверь наличие дефектов. Память уполовинится, но поочерёдно перетыкая в паре микросхемы можно вычислить виновника. Правда, в предположении, что, как минимум, две микросхемы работают исправно =)



@TheMadLynx, а чем и как их лучше вынуть? Что-то боюсь сломать Ты (или кто-то ещё) показывал мне специальный пинцет для выковыривания сопроцессора, но я так и не разжился таким (лень покупать было, ради одного-то раза и секунды использования).



@Uka, взять плоскую отвёртку и поддевать саму микросхему с длинных концов по очереди, вытягивая её по пару миллиметров за раз. Примерно, как на этой фотке:


Если потянуть на всю высоту ног сразу, то они обязательно погнутся и перед возвращением обратно их придётся аккуратно выровнять. Сами ноги руками лучше не трогать - эти микросхемы боятся статики.



Э... память в SOJ корпусах, а не DIP. Там всё же лучше какой пинцет. Не обязательно специализированный (хотя тот, о котором говорилось выше - как раз для этого и предназначен). Контакты там погнуть значительно сложнее.



@Колючий, ты не видел карту, наверное, но там у Uka именно DIP.
