Hard Старые видеокарты

Именно.



@Yuriy_X

У меня есть Rage Pro AGP сделанный Samsung.



Приятно бывает иногда заглянуть сюда. Я и сам вышивший из ума собиратель козявок ("Три Гарридеба" Ⓡ), но почитать что-то в духе "у меня халатик с перламутровыми пуговицами" или "у меня фаллос полстапятого размера" бывает прикольно.



@LANRUS, странно, что возникли такие ассоциации, вроде бы никто не хвастался. Понятно, что всё это копеечные карты и особой коллекционной ценности не представляют, просто интересны тем, что выпущены не под брендом ATI.



@Yuriy_X, они возникли просто так, ради прикола. А ещё вспоминается анекдот про дворняжку и шарпея.



А недавно на радиорынке забрал за 100 р. ISA видеокарточку Western Digital. Ранее даже не слышал, что эта компания каким-то боком была связана с производством видеокарт. Так хорошо сохранилась, что не смог пройти мимо)



@Yuriy_X, есть и pci, довольно редки



"Крылья, как у пчелы, вместо ушей цветы" Ⓡ



Мощные PCI все редкие. В этом исполнении в основном попадаются S3 Trio/Virge и разные ATI Rage. Самое интересное из имеющегося - GeForce 2 MX 32 Мб с пассивным охлаждением.

--- добавлено 5 мар 2021, предыдущее сообщение размещено: 5 мар 2021 ---

@LANRUS снова недоволен пустой болтовнёй о видеокартах)



Добыл сегодня случайно ещё одну PCI карточку - PCI-V3800/16M (TV) (Riva TNT2 16Мб). На редкость чистая, на вид всё целое, коррозии нет. Сзади наклеечка с рукописной надписью "Кулер смазан 15.05.07 ОК". У продавца на относительно современном ПК она не завелась, но я всё равно её забрал.

Дома вставил в материнку Acorp 5ALI61 - работает, приятно, что даже кулер не шумит. Интересно, что чёткость в 2D на уровне Matrox G400, только картинка буквально чуть-чуть темнее. AGP экземпляры Riva TNT2 M64/Vanta, которые мне попадались, представляли собой в 2D жалкое зрелище (включая один ASUS).

В проблемных DOS-играх скроллинг плавный, в этом она для меня намного интереснее, чем Matrox G400 и многочисленные ATI в исполнении PCI. Чуть позже протестирую её в Windows.

Давно не использовал старые карты nVidia и запамятовал - эта Riva TNT2 показывает температуру и если да, то каким ПО её можно посмотреть? Помню, в начале 2000-х использовал в основном две утилиты - Riva Tuner и Power Strip, но тогда у меня уже были GeForce 256SDR и многочисленные Radeon.

Будет ли для этой карточки оптимален 7-й DirectX или лучше оставить 6-й, предустановленный в Windows 98SE?
И драйвера 29.42 можно считать подходящими для неё или лучше установить другие? Помню, они у меня прекрасно работали на GeForce 256SDR, очень долго использовал с ней именно их.



Хорошее приобретение, завидую.
TNT2 прекрасно дружит с самыми ранними детонаторами, начиная с 1.хх. Разве что для PCI там вроде бы поначалу были отдельные варианты дров.
Причём самые быстрые обычно более ранние. 2х.хх это уже куда-то к GeForce 3. Хотя работать будет до 71.89, по крайней мере вижу там в *.inf упоминание TNT/TNT2 и не вижу его в дальнейших имеющихся у меня под win9x драйверах.



@Колючий, понял, спасибо, буду искать. На официальном сайте ASUS нашёл только VXD-драйверы:
Версия 6.31c
2000/12/07 3.59 MBytes
ASUS AGP-V3800 Series Driver for Windows 98/SE/ME



Просто не может сдержаться

--- добавлено 6 мар 2021, предыдущее сообщение размещено: 6 мар 2021 ---

TNT той же ASUS в два раза быстрее этой карты в Unreal. Такие дела. Фактически, карта равна по производительности M64 PCI. Что-то не задумывался, она часом не 64 bit..?



Чипы памяти 1Мх16. Как раз 16 штук на 16Мб и 128 битную шину. Можно, конено, сделать и 64-х битную в 2 банка, но зачем? PCB в таком варианте врядли выйдет дешевле.



Стандартная Riva TNT2. Частота ядра - 125 МГц, памяти 150 МГц, ширина шины - 128 бит, тип памяти - SDR. Драйвера от ASUS для AGP-V3800 вроде нормально встали. В них можно какие-то стереочки активировать, поддерживаемые этой карточкой. Если бы нормально работал сайт nVidia, скачал бы обычные детонаторы.

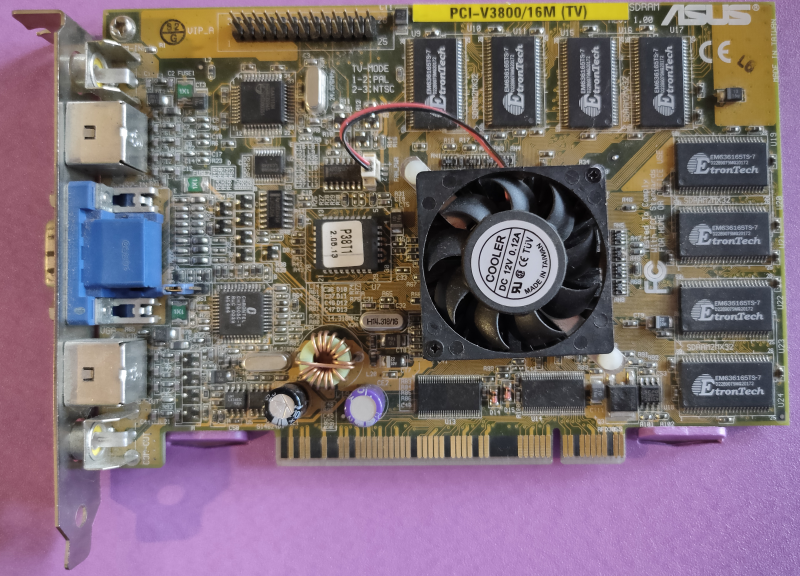

Всем неплоха эта PCI-V3800, кроме одного - вентилятор всё же шумный. Звук равномерный, без перепадов, но громкий. Возникла мысль применить радиатор от мёртвой GTX460. По идее, даже без вентилятора он должен быть не менее эффективен, чем имеющийся кулер. Так он выглядит рядом с видеокартой:

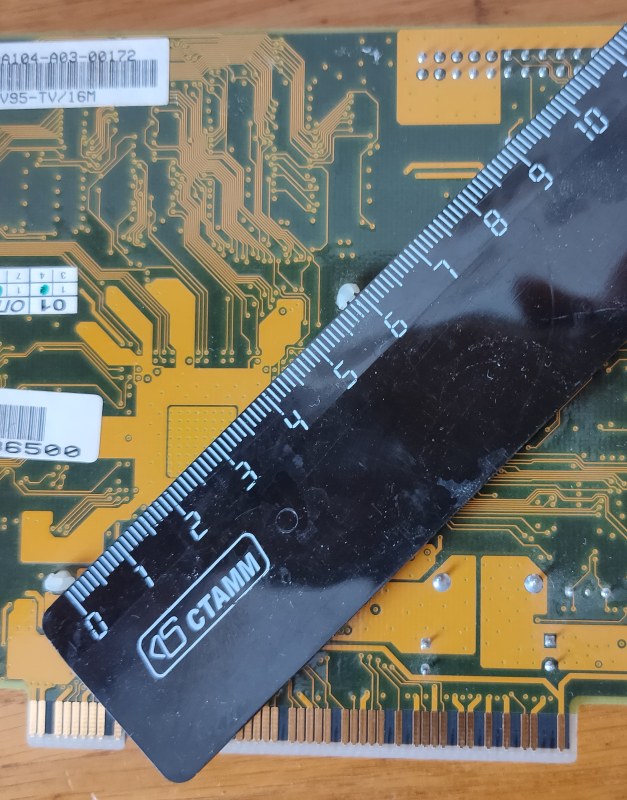

На Riva TNT2 только два монтажных отверстия для радиатора, через которые он крепится пластиковыми клипсами. Расстояние между ними ~ 59 мм:

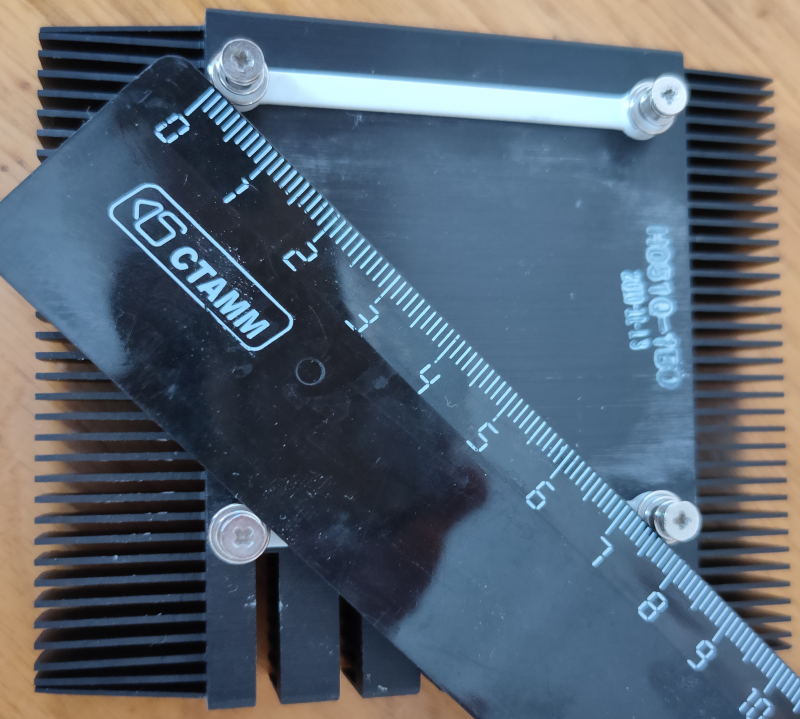

Радиатор от GTX460 крепился к карте в четырёх точках подпружиненными винтами:



Есть ли смысл снять с Riva TNT2 имеющийся кулер, поставить на его место радиатор от GTX460, предварительно просверлив в нём одно или два отверстия для получения расстояния между отверстиями 59 мм?
Или есть риск сорвать GPU и есть решения более безопасные?



Там BGA чип на старом добром свинцовом припое.
Нет, конечно при большом усилии прижима и его со временем можно отвалить, но тут гнуть плату не особо нужно.

Как бы сделал я.
Снять родной радиатор, почистить всё, прикинуть размеры, в которые должен уложиться новый радиатор. Прикинуть положение крепежа, желательно опираться на одно старое отверстие. Разметить, отпилить лишнее.
Просверлить в нужном месте новое отверстие, нарезать резьбу, зажать подпружиненными винтами из нового радиатора.

Ещё бы я не надеялся на пассивное охлаждение, а повесил какой тихий вентилятор. Пускай и с минимальным потоком (можно взять обычный и в разрыв +12В поставить переменник, или подобрать номинал резисторов и запаять постоянные). Можно даже не вешать, а разместить внутри корпуса для обдува карты.

Резать лучше болгаркой, будет красивее рез.
Для резьбы нужно соблюдать некоторые правила. Высота резьбы равна её шагу. Т.е. винты М3 с шагом 0.5м требуют сверления отверстия 2.5мм, М4 шаг 0.7мм - отверстие 3.3мм.

Инструменты: тиски, болгарка, отрезной круг (можно ножовкой, но будет покорявее), дрель, свёрла 2.5/3.3 и мечики М3-0.5/М4-0.7 в зависимости от имеющихся винтов.



@Колючий, спасибо за развёрнутый совет. Радиатор снял без лишних усилий, к счастью между ним и GPU не было термоклея. А почему не надеялся бы на пассивное охлаждение? Думаете, его будет мало?

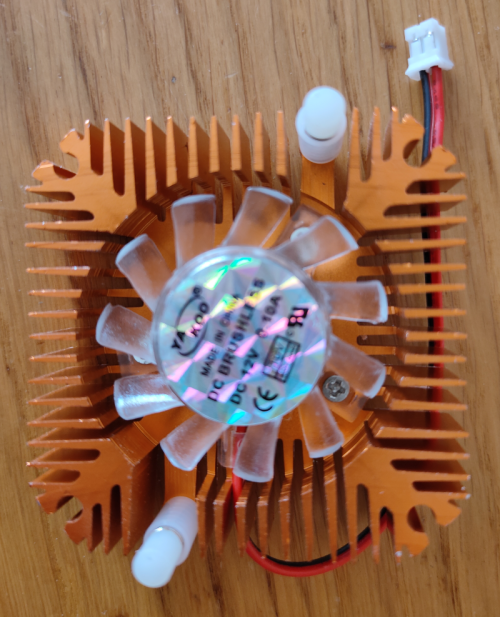

Нашёл ещё в закромах когда-то заказанный на али кулер для видеокарт, ни разу его не включал. По идее, должен работать. Продавец его позиционировал как супер тихий, но в это слабо верится с учётом размеров. Одно хорошо - радиатор явно крупнее оригинального.

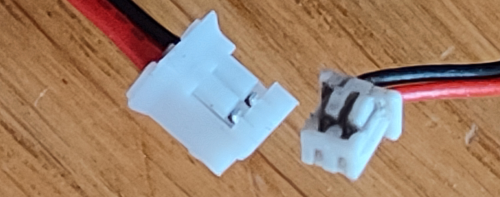

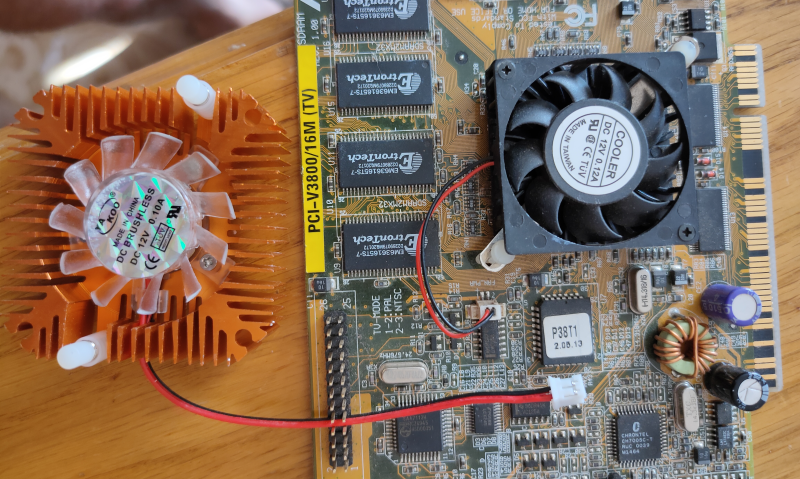

По местоположению клипс этот радиатор не подходит к Riva TNT2, но если использовать угловые отверстия, то можно придумать, как его притянуть к плате без сложного сверления и нарезания резьбы - расстояние такое же. Правда, есть ещё одна засада - у вентилятора другой разъём подключения к видеокарте (кулер с али - слева, родной - справа):



В крайнем случае можно снять с родного радиатора кулер и сверху прикрепить корпусной вентилятор подходящего размера, подключив его напрямую к БП или материнской плате. Но это уже будет колхоз, ищу решение покрасивее.



Алишный вентилятор выглядит похуже. Радиатор... Двоякое ощущение. С одной стороны заметно большая площадь оребрения. С другой стороны, большая часть этой площади получает тепло через узенькие участки. Это не очень эффективное решение, и будет ли оно лучше оригинала в сумме с вентилятором - ХЗ. Конечно, TNT2 скорее всего хватит и его, но будет ли он тише?

Крепёж через крайние отверстия... Можно, длинными винтами с гайками, обязательно использовать пластиковые шайбы с обратной стороны платы, затягивать тоже аккуратно, чтобы не дать перекоса и ограничить усилие, чтобы не согнуть видеокарту. Ведь подходящие пружины врядли найдёшь, которые стали бы ограничителями/выравнивателями усилия.

--- добавлено 7 мар 2021, предыдущее сообщение размещено: 7 мар 2021 ---

Разъём - просто заменить. Найти на том же чипдипе. Родной отрезать, обжать новые пины и вставить. Если нет обжимки и есть сомнения в качестве обжима пасатижами - то можно припаять.

--- добавлено 7 мар 2021 ---

Про пассивное охлаждение - я к нему в целом плохо отношусь в виду того, что почти всегда можно навесить низкооборотистый вентилятор, которого один фиг не будет слышно. И как раз к здоровым "пассивным" системам охлаждения, на которых или навесили тихие вентиляторы, или организовали их обдув в корпусе, я отношусь очень хорошо.



@Колючий, согласен, похоже, что этот блестящий кулер - барахло. Попробую вариант с большим радиатором, если найду нужный инструмент. Или вообще оставлю эту затею и не буду рисковать хорошей карточкой, которая пока работает.
