@Колючий, у меня их накопилось штук пять, они обычно идут в комплектации с околотоповыми вентиляторами Noctua.



Каталог продукции - Пассивные элементы - Резисторы переменные - Резисторы переменные осевые - belchip.by
Там в фильтре есть мощность.
2 Вт хватит для вентилятора с током 0.16А (любые 40-50мм, кроме серверные пальцерезок)
3 Вт - 0.25А
4 Вт - 0.33А (почти любые процессорные 120мм)
5 Вт - 0.41А (за исключением некоторых 120-140мм на 2800-2400 оборотов)

И то, это прикидывание в первом приближении. Максимальный ток, который пропустит через себя вентилятор и делаем вид, что при этом сопротивление вентилятора равно нулю, а ток ограничивается только сопротивлением резистора.

В принципе, можно посчитать.

Возьмём пример. 120мм вентилятор от неплохого башенного куллера гласиалтековского. Его ток 0.28А. Сопротивление 12В/0.28А = 42 Ом. Возьмём резистор 10 Ом, включим последовательно. Ток в цепи составит 12В/(42 Ом + 10 Ом) = 0.23А. Тепловыделение на резисторе будет W=I^2 *R = 0.23А^2 * 10Ом = 0.5Вт. Падение напряжения на резисторе составит 0.23А*10 Ом - 2.3В, вентилятору останется 9.7В. Максимальное тепловыделение, ЕМНИП, получится когда сопротивление резистора будет равным сопротивлению вентилятора. Ток составит 0.14А, тепловыделение 0.82Вт.

Итого.
1Вт резистора хватит для любых вентиляторов до 80мм включительно.
2Вт резистора хватит для любых 120мм - 140мм.
3Вт хватит с запасом для всего, что нормальные люди способны сунуть в домашний ПК.

--- добавлено 25 сен 2021, предыдущее сообщение размещено: 25 сен 2021 ---

ЗЫ. Диапазон я бы взял 0 - 1 кОм для 40-70мм и, думаю, 0 - 300 Ом для 80 и выше.
Если диапазон окажется слишком большим, регулировка будет в самом начале, если слишком маленьким - не выйдет получить минимум от вентилятора.

--- добавлено 25 сен 2021 ---

Это тоже можно посчитать.

Вентиляторы останавливаются на напряжении 4-6В. Т.е. нужно, чтобы сопротивление съело 2/3 напряжения, 8В. Для этого оно должно быть в 2 раза больше сопротивления вентилятора. 84 Ом для упомянутого выше 120мм с током 0.28А. У меня лежит 40мм китайская мелочь, что гудит и не дует. 0.06А, сопротивлени выходит 200 Ом, им в идеале надо резистор с верхом диапазона на 600Ом.

Т.е. Берём вентилятор, смотрим его ток, делим 12В на этот ток и перемножаем на 2. После чего смотрим резисторы с ближайшим верхом диапазона к получившемуся значению.

--- добавлено 25 сен 2021 ---

В принципе, можно взять многооборотый переменник 2-3Вт на 500 Ом. Мощные вентиляторы будут регулироваться где-то в пределах первого оборота. Мелочь - на всём его рабочем диапазоне. Будет универсальный реобас.



Жалко такой хороший кулер "махратить", но рядом есть как раз разъем на 12 вольт, (слева внизу, беленький такой), как раз для кулера видеокарты. Только он чисто для питалова, твой еще и с датчиком температуры. А так бы либо разъем припаял, либо зачистил провода и на "трубку", (я использовал на это трубки от "стержней". - Вполне!)



3-й провод - вывод для мониторинга частоты вращения. На него можно забить в данном случае. И если уж делать, то купить тех копеечных разъёмов, да переделать сразу нормально, добавив просто ещё один разъём к имеющемуся.



Извините, да, был неправ, насчет третьего провода. Бес попутал...



А какие PCIE видеокарты будут оптимально совместимы с 98/DOS?
Не с точки зрения максимальной производительности, а именно совместимости. Тихое/пассивное охлаждение приветствуется.



Практически, никакие. Они все плохие. И чем новее - тем хуже.



Ну там какая-нибудь GF6600 будет сильно хуже 5600?



Да, потому что уже даже в таких старых картах начались изъятия из поддерживаемых стандартов VESA и non-VGA режимов (CGA, EGA и пр. экзотика). А драйвера под Win98 приемлемые, мне кажется, были только у x800-x850 радеонов под PCIe. У шестой серии джифорсов под 98-й будет весёлый глюкодром. Особенно порадуют рандомные зависания с чёрным экраном при попытке запускать игры в дос-сеансе 98-й винды.



@radical1010,

Недавно тестировал Palit GF6600 PCI-E 128Mb на win98se.
На ранних версиях BIOS видеоадаптера (5.43.02.16) не работает DOS в окне Win98se. Нашел BIOS от SPARKLE 5.43.02.69 и DOS заработал.
Теперь по драйверам:
61.76 установил правкой inf-а. Direct3D работает, в OpenGL (GlQuake и Quake2) зверские глюки с текстурами.
В 66.94 Direct3D работает, GlQuake работает, Quake2 зависает при попытке сменить разрешение в software режиме.
В 71.84 наконец заработало и Direct3D и OpenGL (мелкие глюки остались, например, скринсейвер Аквариум без текстур).
В 77.72 пропали глюки в 3DMark99Max (тянущиеся текстуры), скринсейвер, все также, без текстур. При выключении, комп стал зависать. Финиш.

В очередной раз убедился, что в Win98se Geforce 6 и 7 тысячной серии использовать можно только от безысходности.
На Geforce FX c драйверами до 56.64 включительно, таких проблем нет.

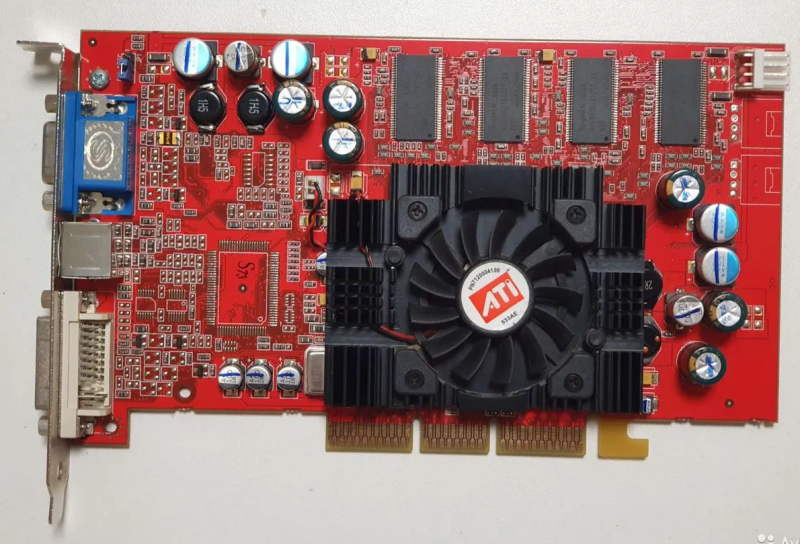

Попалась такая 9800SE. Предлагалась за копейки, решил взять, несмотря на 128 бит.


Теперь пытаюсь программно разблокировать 8 конвейеров. По инструкции на overclockers попытался пропатчить в Catalist 5.2 файл *.vx_ (не помню точное название) скриптом Riva Tuner, но скрипт ругается, что файл запакованный. То ли драйвера не те, то ли Riva Tuner неправильная. Если у кого есть, скиньте, пожалуйста, Риву Тюнер версии 15.4, 15.6 или 15.8.



А такой вопрос, подключаю по VGA тестовый комп к монитору 27" широкоформатному, разумеется. Вход DVI/VGA в мониторе настроен под картинку 3*4, т.е должен выдавать кадр без искажений с черными полями по бокам. И оно так работает, кроме некоторых карт в DOS приложениях. Одни видеокарты выдают правильную картинку, а другие все равно растягивают на весь экран. От чего это зависит, от поддержки картой какой функции?



@Yuriy_X,

Win98se



Так он действительно запакованный. Все файлы папке установщика драйвера с знаком _ в окончании упакованы (7-zip пишет об неком MsLZ). То есть ati2mtag.sy_ это архив с ati2mtag.sys.

В этом руководстве нужно пытаться именно файл из установки "шить", или может всё же из установленного драйвера в ОС?



Да. Относительно умные карты (если не ошибаюсь, радеоны 9000-й серии и джифорсы 5000-й) считывают параметры допустимых видеорежимов из EDID таблицы монитора (монитор тоже должен быть не древний, разумеется) и скейлят картинку до ближайшего поддерживаемого разрешения внутри себя, перед передачей монитору. Подавляющее большинство более старых карт просто удваивают количество строк перед выдачей сигнала монитору по аналоговому выходу (320x200 -> 640x400, которые широкоформатные мониторы принципиально не умеют отличать от 720x400). А более новые видеокарты могут делать и так и сяк - известной закономерности выявлено не было.



@BolenB, спасибо большое!

--- добавлено 1 окт 2021, предыдущее сообщение размещено: 1 окт 2021 ---

@Das_Monster, я пытался патчить файл ati2mtag.sy_ из распакованных, но не установленных драйверов. Использовал RivaTuner 211. Запустил скрипт, выбрал Radeon 9800, указал файл ati2mtag.sy_ и был послан скриптом восвояси.

Полный текст источника:

"Для открытия 8 конвейеров нужно установить в систему переделанные особой программой драйвера АТИ (т.н. дрова). Перед переделкой файлы драйвера нужно распаковать в папку, например, АТI (но не устанавливать). Если драйвера начинают устанавливаться, процесс можно прервать.

Переделываются драйвера АТИ Catalyst 5.1-5.2, (брать версии старее не рекомендуется, будет меньше производительность). Медленнее будут и переделанные драйвера версии 5.3-5.6. Еще более новые дрова не переделываются.

Берем программу RivaTuner любой свежести, версии ( 15.4, 15.6 или 15.8). Ставим эту программу в систему (Винду). Создается несколько каталогов скриптов. Среди прочих появится папка C:\Program Files\RivaTuner v2.0 RC 15.4\PatchScripts\ATI\SoftR9x00 (указанные здесь и далее пути являются примерными).

В папке SoftR9x00 запускаем программу SoftR9x00 w2k (если собираемся ставить драйвера на Windows ХР, 2000 или 2003 Server), указываем ей путь до файла ati2mtag.sy_ (или ati2mtag.sys, какой из них первый найдется), который расположен по такому адресу (в распакованной папке драйверов АТИ):
C:\ATI\SUPPORT\5-13_xp-2k_dd_ccc_wdm_enu_29124\Driver\2KXP_INF\B_29225

Программа работает и, если все нормально, сообщает, что она успешно пропатчила файл драйвера ati2mtag.sys, а исходную версию сохранила под именем ati2mtag.old.

После этого можно начинать установку "исправленных" драйверов. Заходим в папку, куда распаковывали дрова:
C:\ATI\SUPPORT\5-13_xp-2k_dd_ccc_wdm_enu_29124\Driver
и запускаем файл Setup. Начинается установка драйверов, которые в результате патча потеряли цифровую подпись Micrоsoft (WHQL), поэтому система может ругаться и спросит, стоит ли продолжать установку неподписанных драйверов (или следует задавить это дело на корню?). Настаиваем на продолжении банкета (установки драйверов). И так 2 раза подряд.

По окончании систему можно перезагружать и, запустив RivaTuner, убедиться, что действительно включены все 8 конвейеров.

При необходимости отменить открытие 8 конвейеров, потребуется либо откатить установку патченных драйверов, либо установить в обычном порядке свежие драйвера."



@Yuriy_X, я в те времена видал описание для включения 8-ми конвейеров на 9500 (то есть получение 9700pro), там именно установленный ati2mtag.sys прошивали, хотя и есть оговорка, что это лучше в 2000\XP делать - Освобожденный досрочно, или как переделать Radeon 9500 в Radeon 9700 Pro138.

Ну дак что, новые версии Riva Tuner помогли, они сумели распаковать и запаковать обратно?



Не совсем так. Файлы запакованы дважды. Требуется распаковать каждый файл.



Файлы с подчёркиванием запакованы MSCAB'ом, это мелкософтовский архиватор, переимменуйте в .cab, откройте и извлеките. Дальше подсовывайте, патчите, запаковывайте обратно, переименовывайте, заменяйте исходный. Ставьте дрова. Если только там нет заморочек с подписями, то всё установится. Но я думаю, что все cab-файлы подписаны соответствующими .cat (иначе зачем бы они были .cab).

Поэтому патчить нужно на самом деле уже установленный драйвер. Я так думаю.



@Das_Monster, с 9800SE -> 9800PRO принцип аналогичный, просто в скрипте Riva Tuner нужно выбрать 9800, а не 9500. Статью по ссылке почитал, там описывается ещё более старая версия программы, судя по всему, выпущенная до появления серии 9800. Под Windows 2000/XP мне эта операция малоинтересна, хотелось именно под 9x. С другими версиями Riva Tuner ничего не изменилось, там те же скрипты. Если не получится - ну и ладно. Мне интересен сам процесс, а не результат (есть полноценная 256-битная 9800 Pro).

--- добавлено 2 окт 2021, предыдущее сообщение размещено: 2 окт 2021 ---

@Goblinit, спасибо за информацию, попробую. Вот только как потом запаковать обратно изменённый файл? Попробую и установленный.

--- добавлено 2 окт 2021 ---

Как-то в юности эта разблокировка конвейеров на видеокартах ATI прошла мимо меня. Старший друг подгонял мне на очень выгодных условиях свои старые видеокарты, когда делал апгрейд. Когда на замену своему Radeon 9000 я у него купил 9500 Pro, он сразу сказал, что только 4 конвейера рабочие и разблокировать все 8 не получится. А после неё были 9700 Pro, 9800 Pro, X800 GTO, X850 XT и X1950 Pro, которым разблокировать уже было нечего.
