Нет, они ужасные. Вы просто не разбираетесь.



Вероятнее всего используется платформа KT133, с памятью PC133 SDRAM.



Так и есть, 133 2-2-2-5, хотел показать, просто вкладку не ту на CPUZ открыл на скрине.



@TakedaSun, производительность 1:1 как на Celeron 1000A@1300.



Коллеги, подскажите, есть ли какие-то нюансы, которые нужно учитывать при использовании относительно мощных PCI-видеокарт (Riva TNT, Voodoo Banshee, GeForce2 и выше)? Существует ли риск что-либо спалить или здесь он исключён (разумеется, если с питанием порядок).



На материнке обычно нет стабилизаторов силовых линий +3.3В и +5В для PCI слотов. Запитаны они напрямую от БП. Потому, если на материнке нет косяков и укуренностей, в духе случая, описанного тут же (когда разработчики материнки какого-то лешего подали +5В на линию+3.3В, вместо того, чтобы оставить её не запитанной), ничего не случится. Железяка или заработает, если получит все нужные напряжения (если ей вообще нужно +3.3В), или не заработает.



@Колючий, как в случае звуковыми картами - нужно избегать первый PCI-слот, либо можно?



Правильно понимаю, большинство относительно стареньких материнок имеют разъёмы PCI версий 2.1, 2.2 и 2.3, а самые поздние - 3.0 (без поддержки 5В)?



у меня на ATC2000 так сдохла 440MX, не знаю, как починить



Это проблема именно этой материнки или конкретно Вашего экземпляра?



Не знаю. Возможно, там ревизии разные были.
квадра 280 на ней работала, она, наверное, 3.3в не использует совсем.
А включил эту MX, что-то щелкнуло и паленым запахло слегка, но я так и не смог нащупать, где сгорело. Теперь карта просто не определяется, как нет ее.



PCI 3.0 всего лишь запрещает выпуск карт расширения без поддержки среды передачи 3,3 В. То есть карты этого стандарта либо универсальные (2 пропила), либо только 3,3 В (1 пропил ближе к торцу с разъёмами). Универсальные при этом, разумеется, обязаны работать при использовании обоих сред передачи, как 3,3 В, так и 5 В.

З.Ы. Выбранная среда передачи кодируется на материнской плате ориентацией разъёма PCI. И да, "домашний" сегмент использовал 5 В. 3,3 В -- серверы и тому подобное.



Модель, ревизия.
Касается в основном старых AT материнок. На них стоит проверять, чего там на пинах питания +3.3В. Потому как странные решения хоть редко, но встречаются. Вон уже 2-й случай упоминается.
Про материнки PCI 2.3 - 3.0, могу сейчас путать. В домашнем железе они не обязаны работать со старыми картами, требущими сигнальных уровней 5В. Но, зачастую, реализуя последние ревизии PCI, производители не убирают совместимость с PC 2.1 картами. У меня на AM3 материнке от биостар прекрасно работает первая вуда, хотя совсем не обязана. Тут тоже - как повезёт. Хотя отступления от стандарта здесь уже идут на пользу ретрожелезячникам.

--- добавлено 31 янв 2022, предыдущее сообщение размещено: 31 янв 2022 ---

Осмотреть чип, память и очень внимательно смотреть на стабилизаторы питания. Есть подозрения, что могло обойтись только ими (если память не питалась напрямую от 3.3В, что вполне могло быть при использовании SDRAM у наших китайских братьев по разуму).



Явных дырок и прогаров не видно. Да и воняло не так, чтобы сильно, едва заметный был запах.
Силовую часть мне брат прозвонил, ничего там не нашел горелого.
А память там ДДР, по-моему, может, это она квакнула?



Интересно, а у меня на Acorp 5ALI61 первая Вуда не завелась - система её просто не видела.



DDR память имеет меньшее напряжение, должен быть у неё стабилизатор.

По Voodoo + Acorp - не должно было случиться проблем по версиям PCI, это ж Socket 7 ещё. Тут уже скорее какие-то проблемы между конкретными железками.

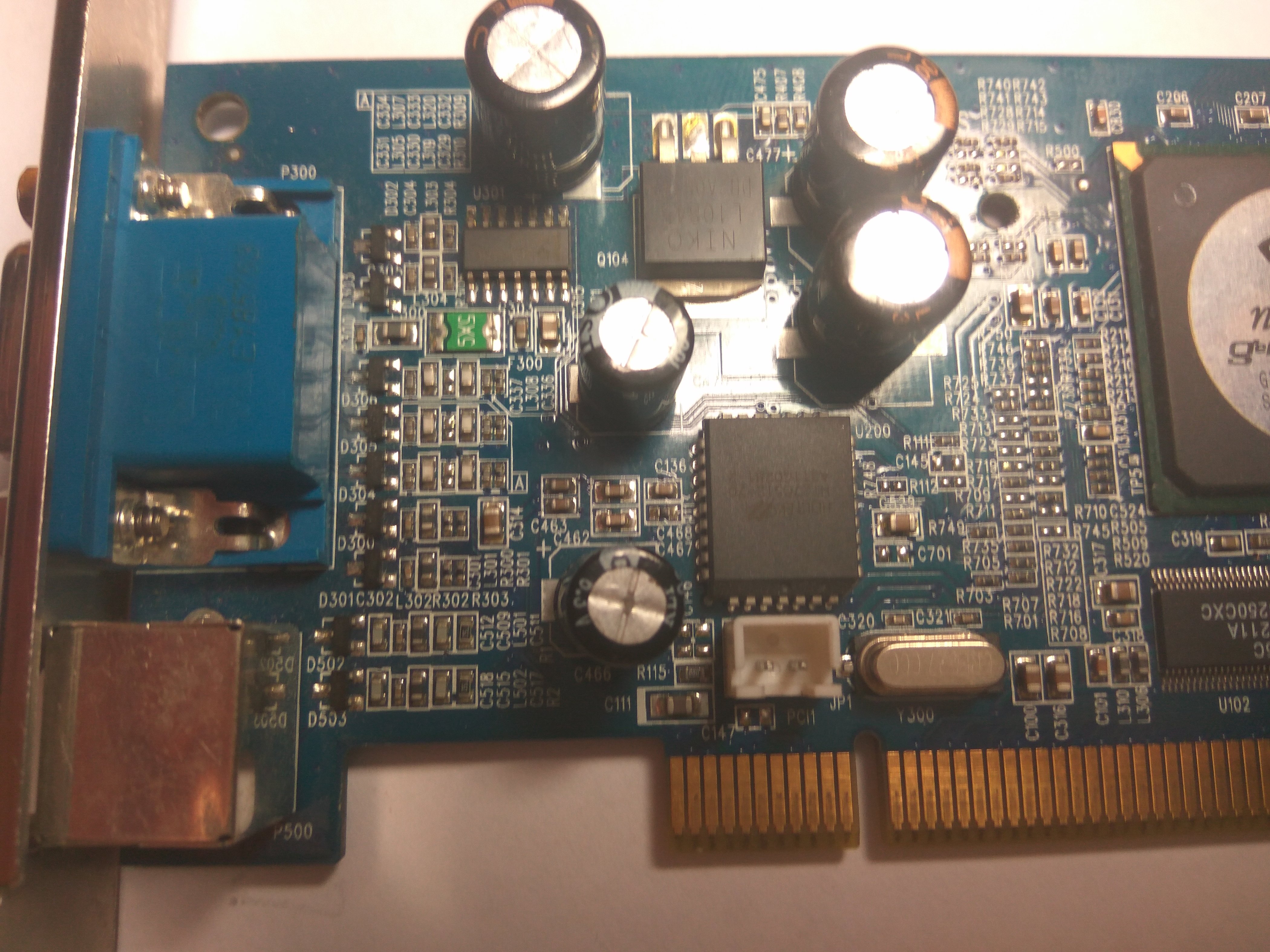

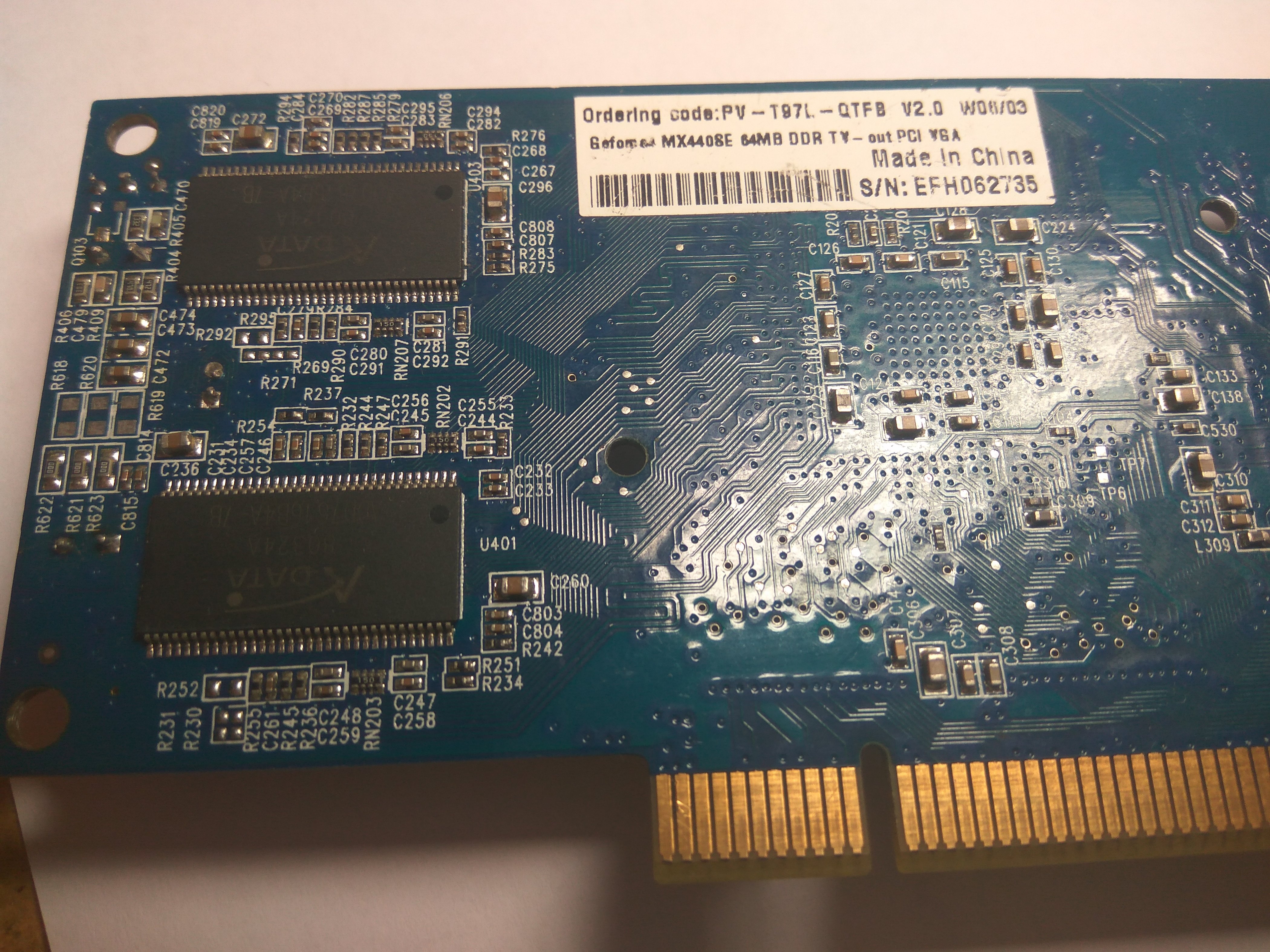

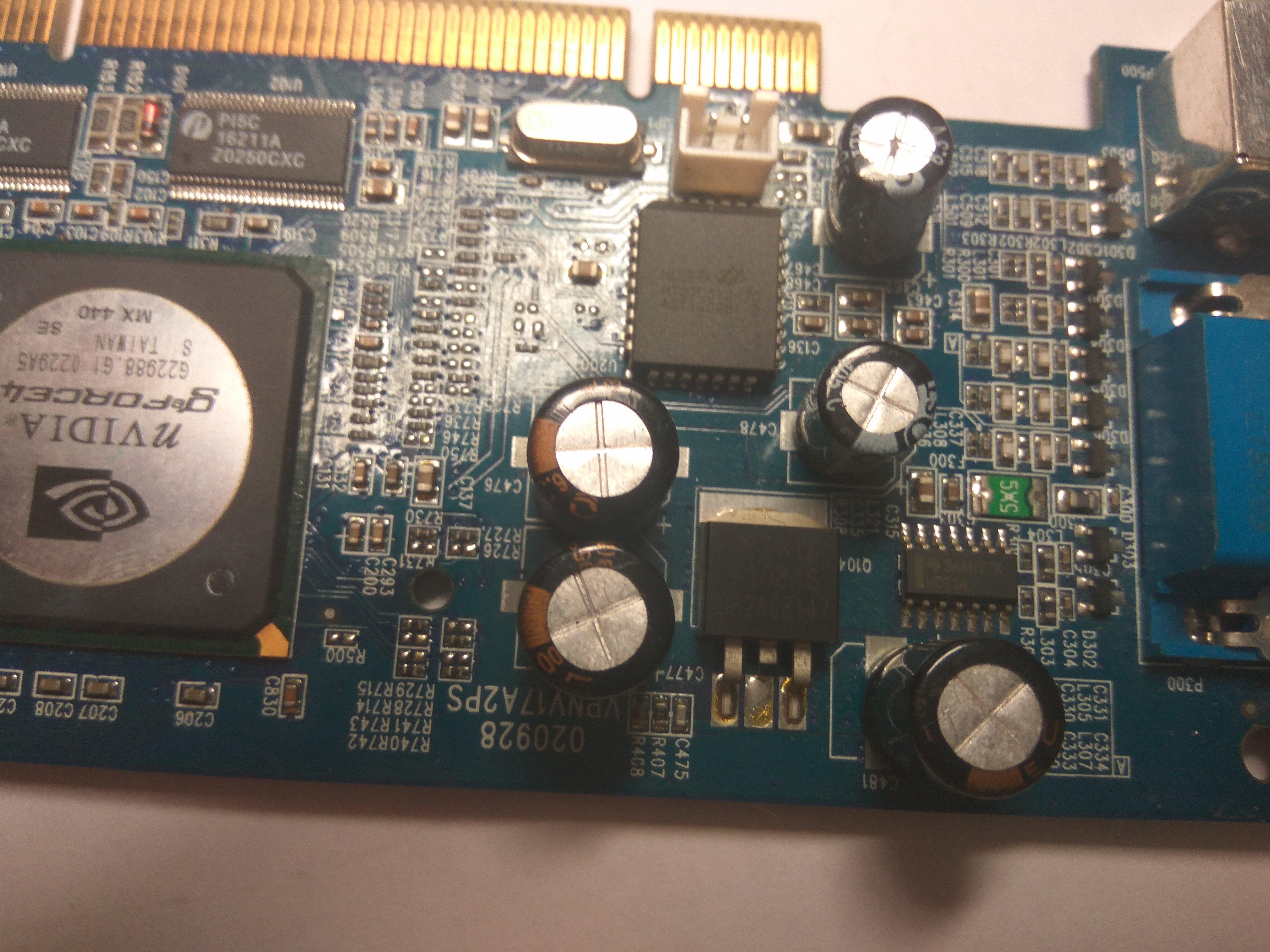

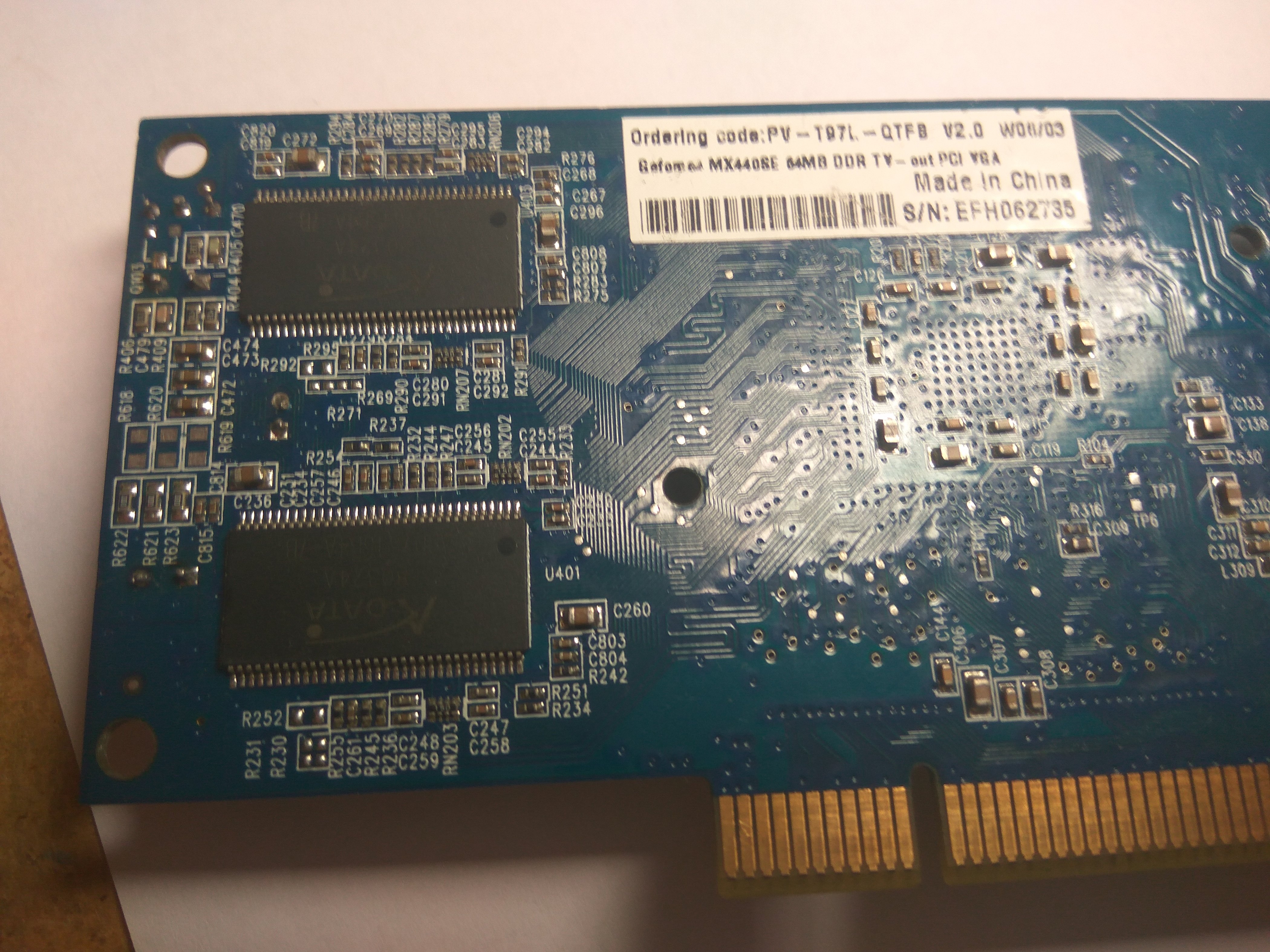

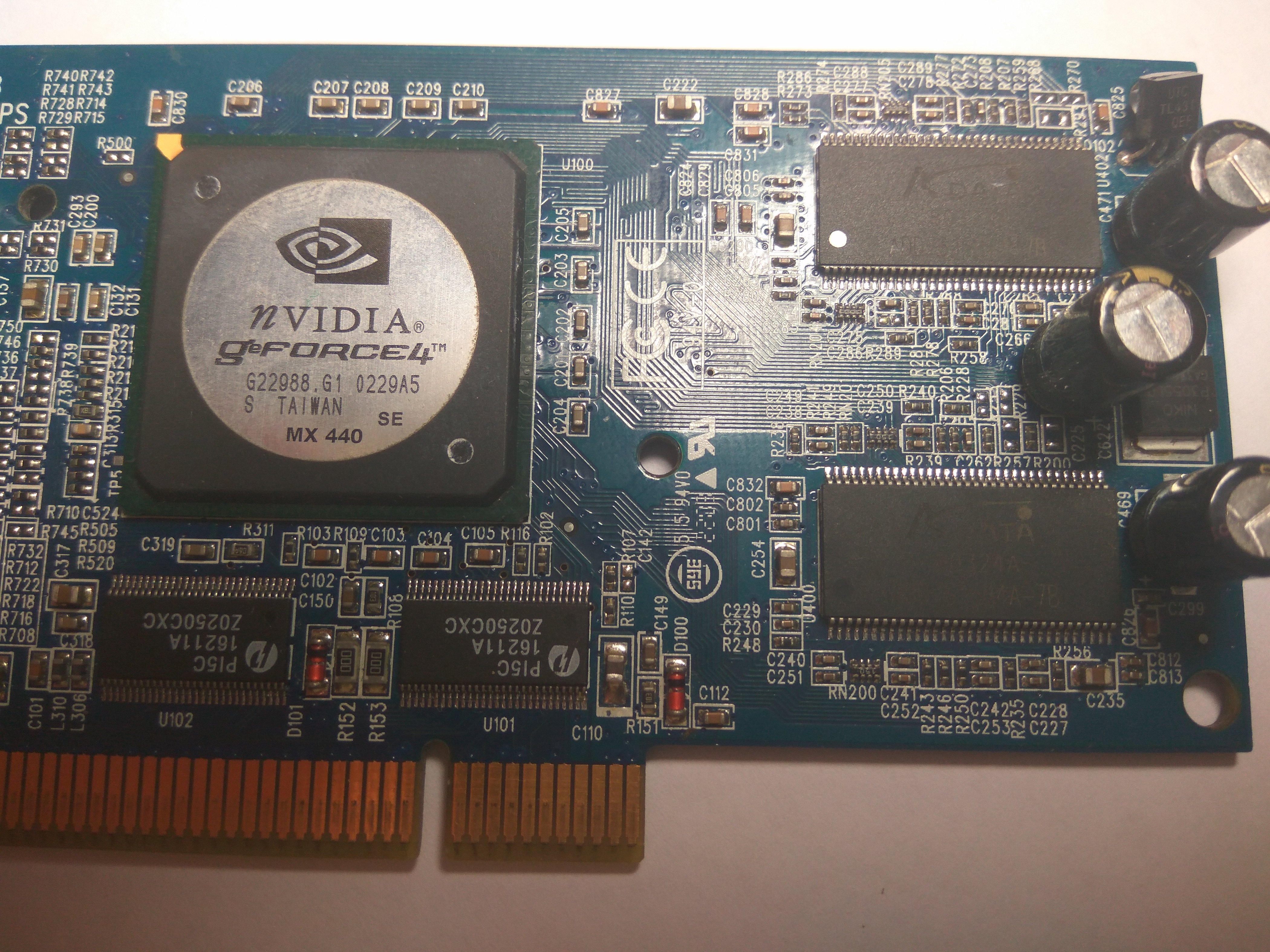

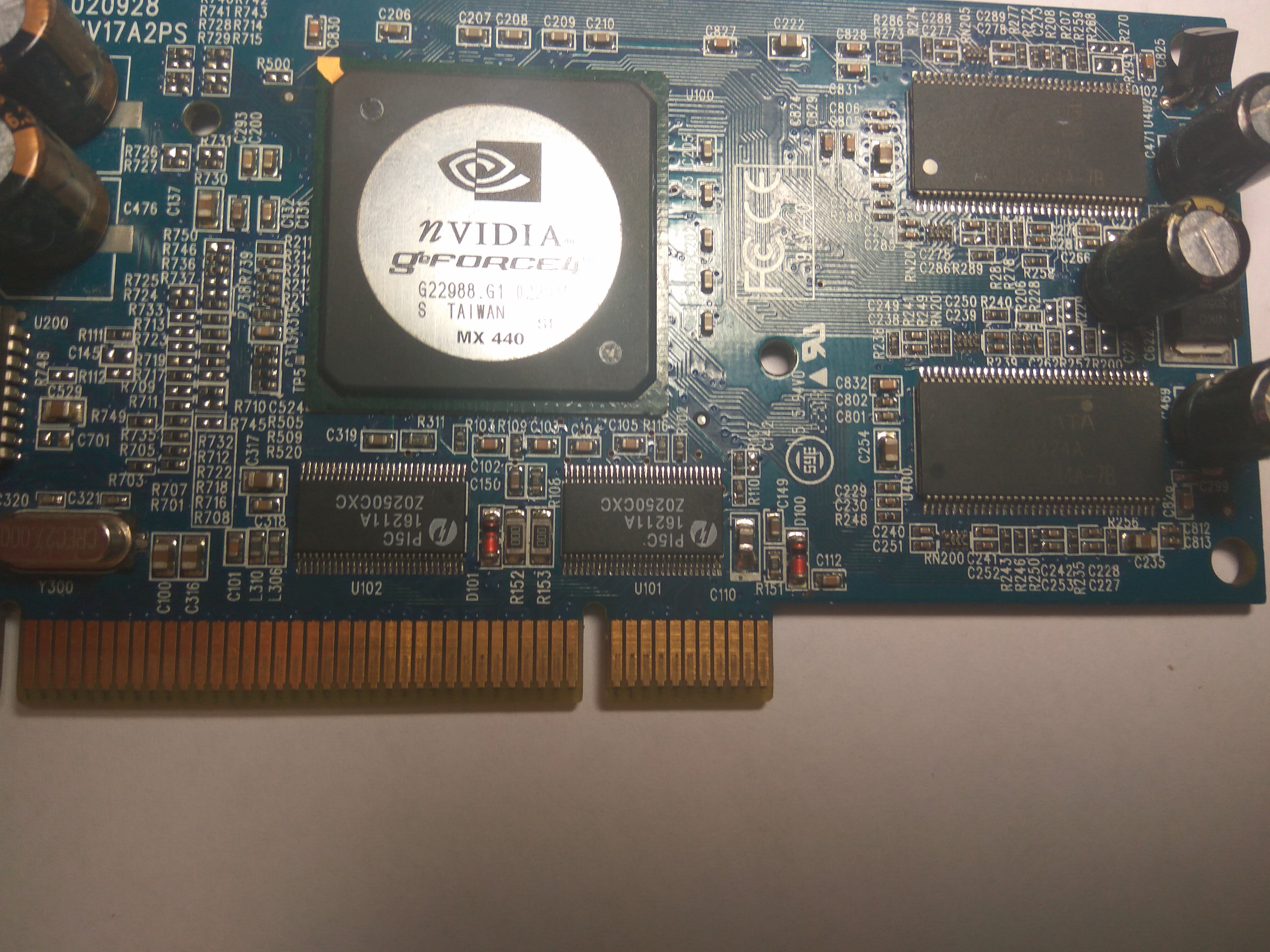

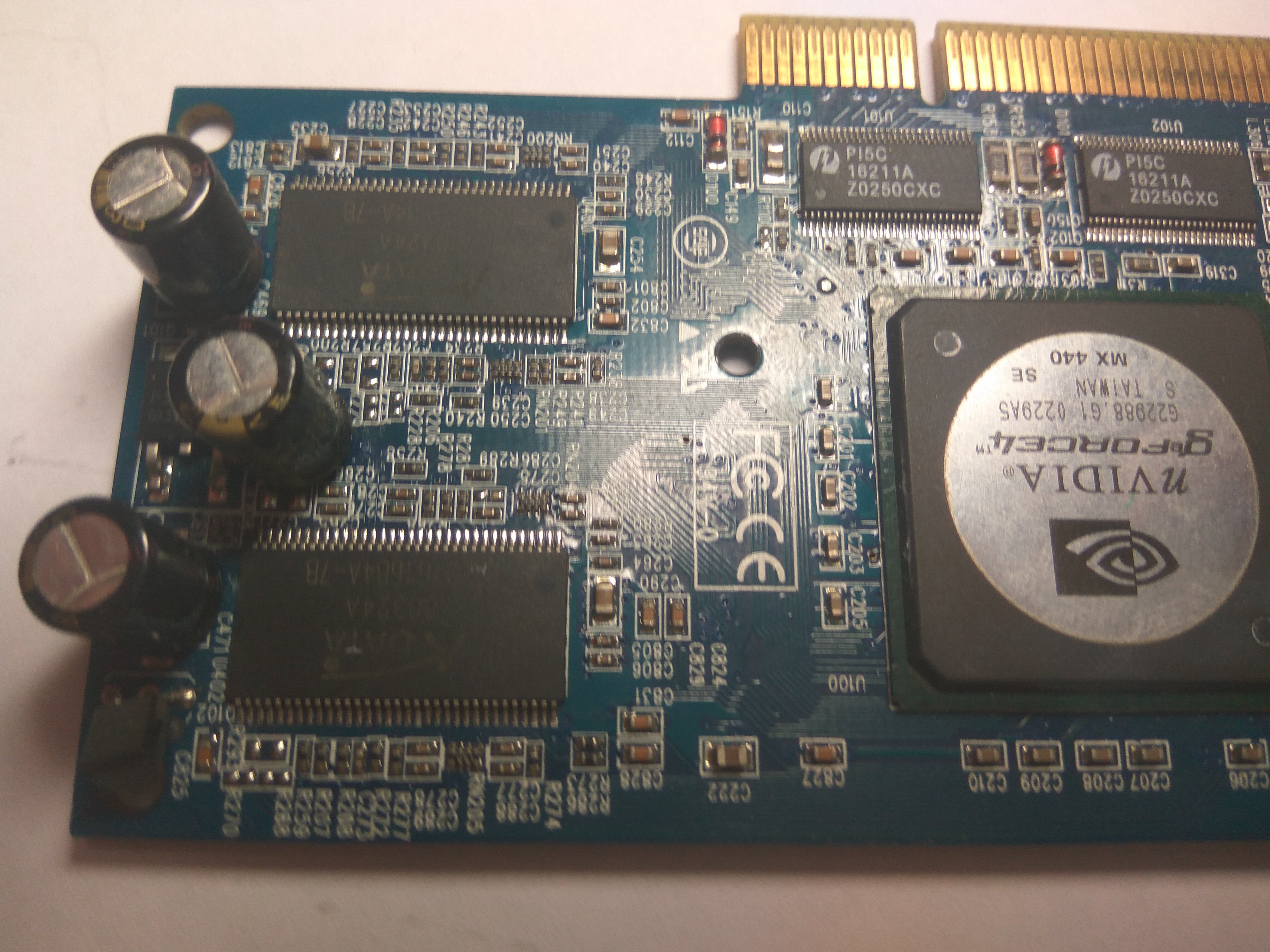

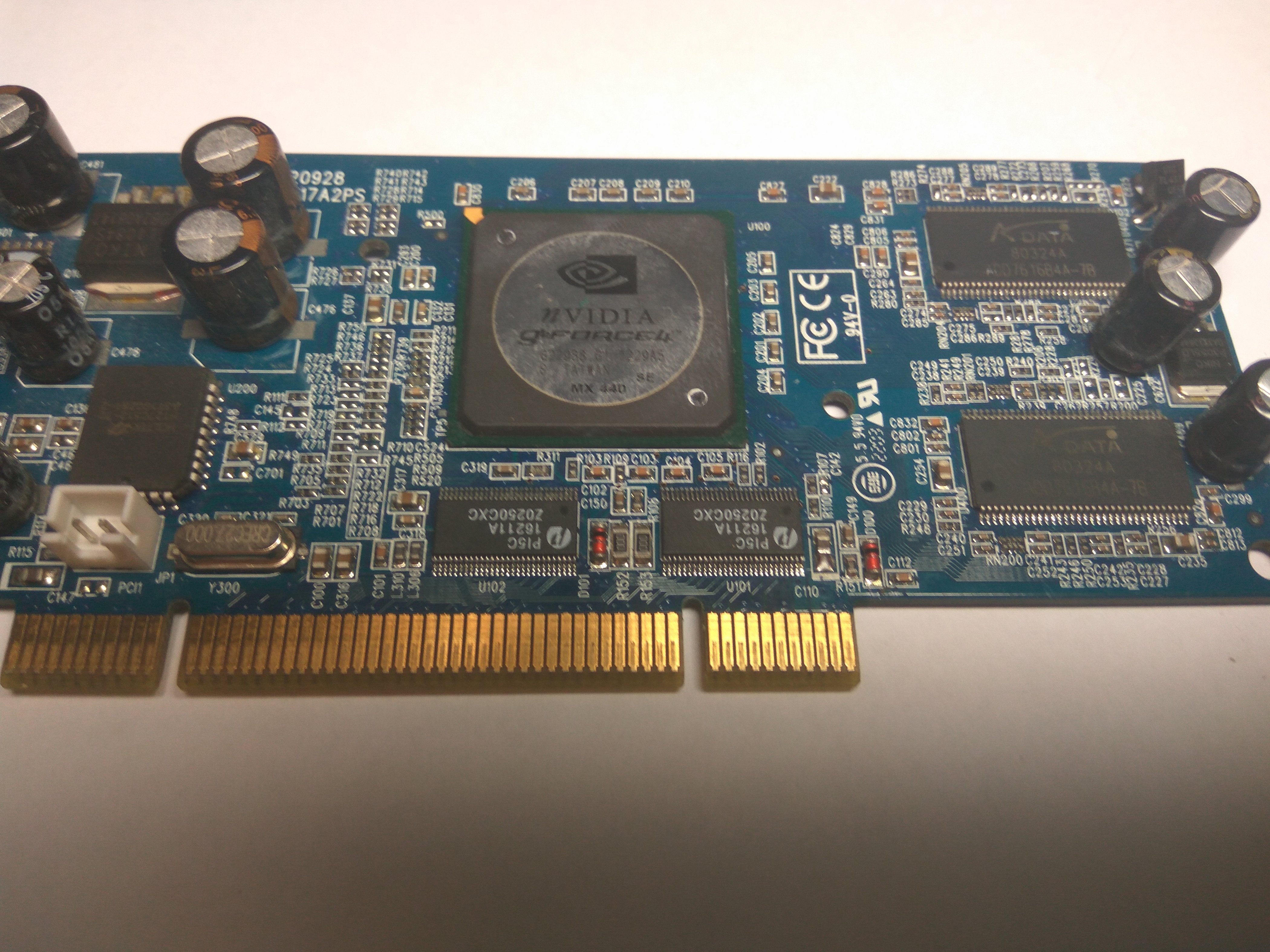

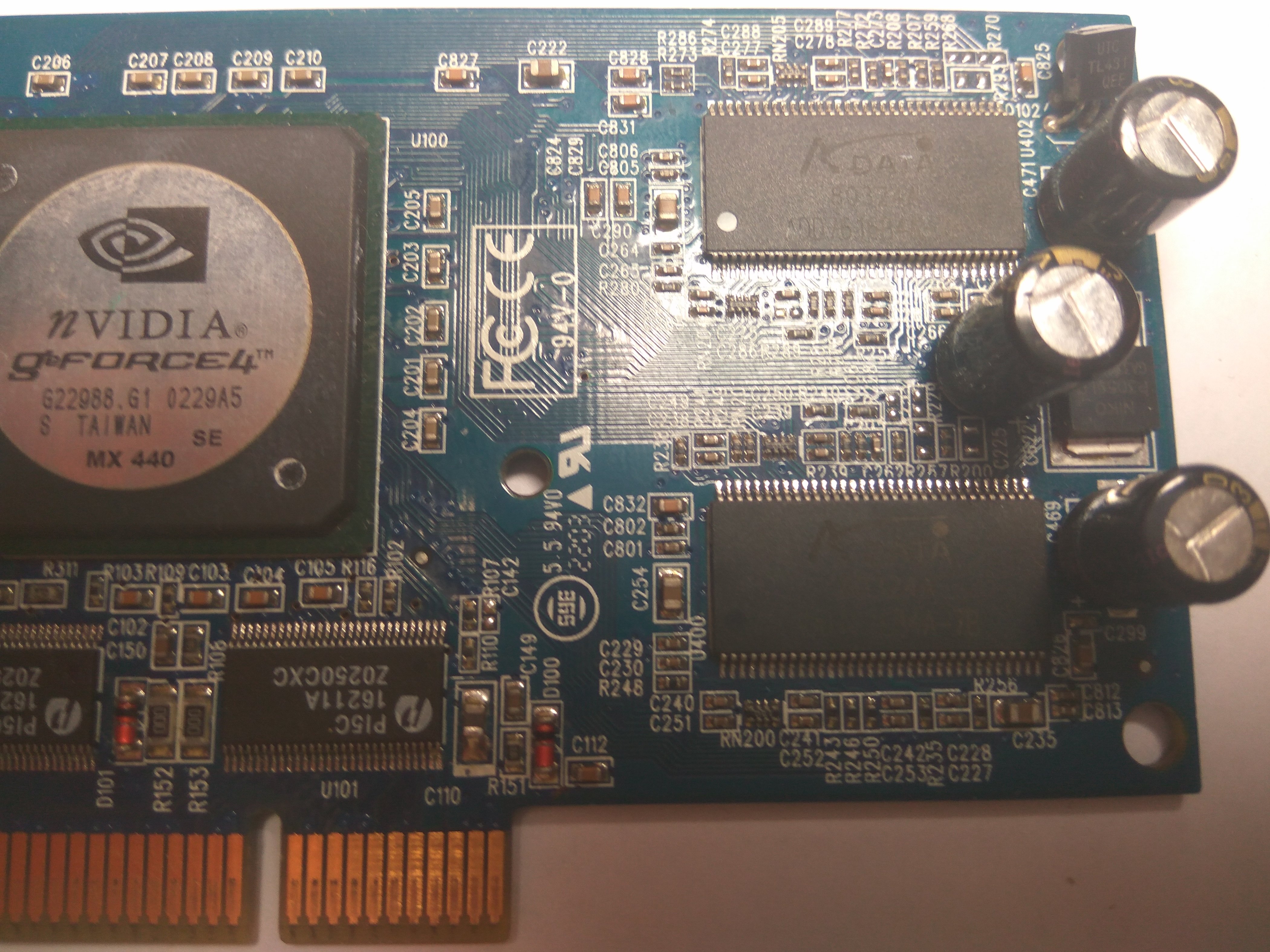

@Колючий, пофоткал на тапкофон
на что обратить внимание?



Включаю без охлаждения, видеочип чуть греется, едва теплый.



@Strannik_ тогда предположил, что надо попробовать понизить шину со 100 до 66 МГц, чтобы выставилась нужная частота шины PCI. Но я так и не проверил эту гипотезу.

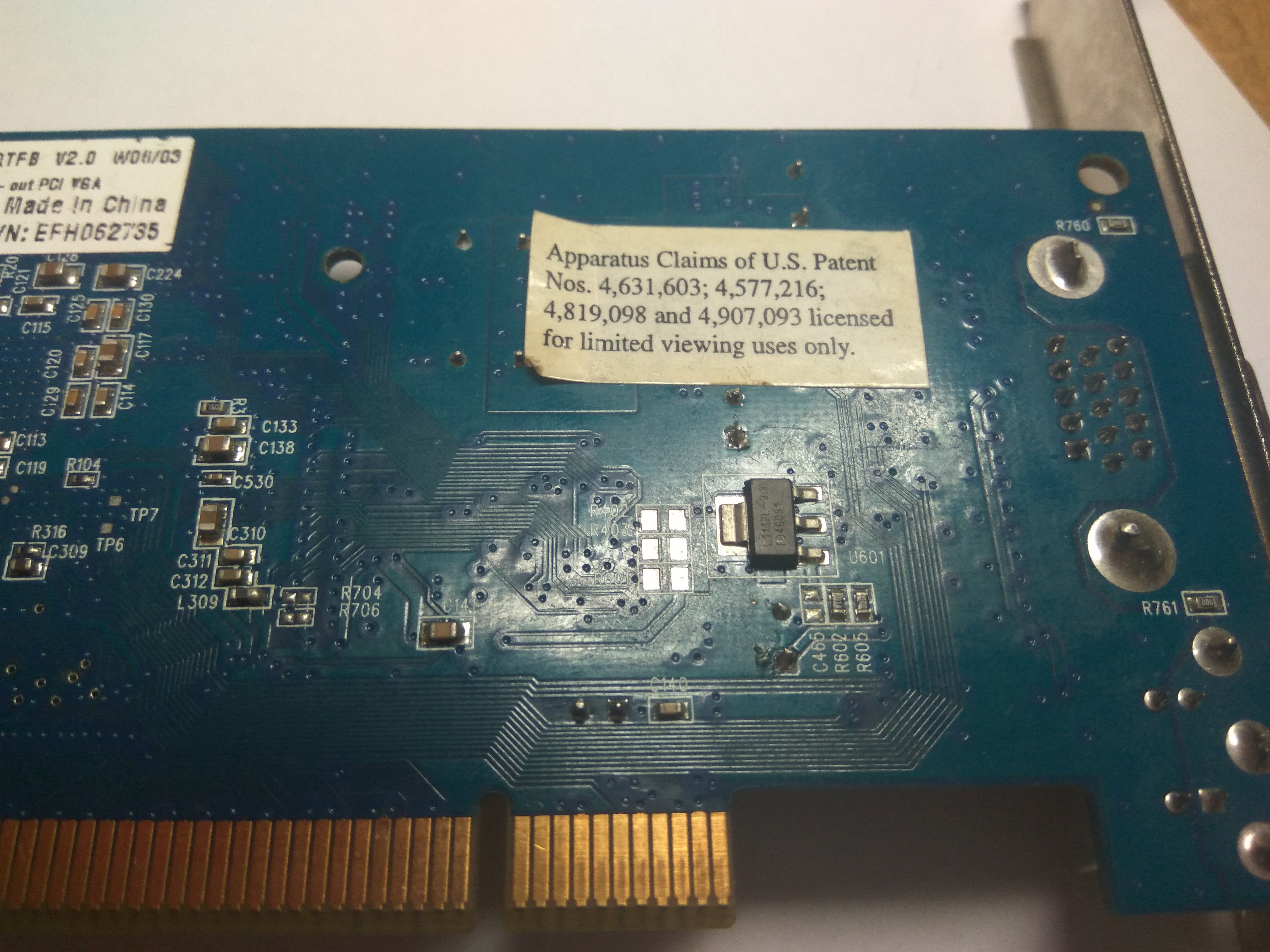

Для начала глянул бы все ключи и стабилизаторы. Стабилизаторы при этом просто так можно и не прозвонить. На обратной стороне тоже есть один smd ключ/стабилизатор.

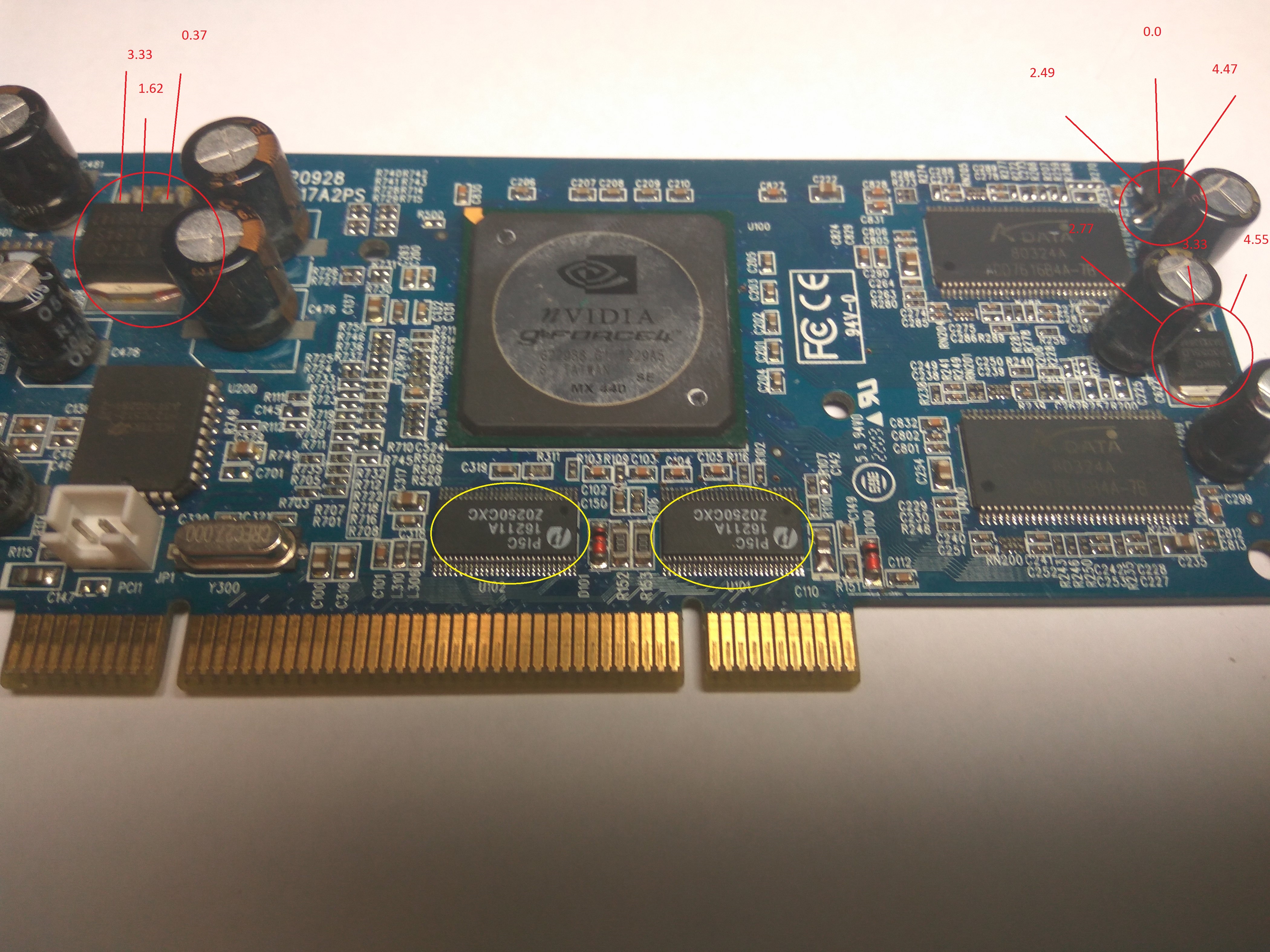

Жёлтым обвёл буфера, через который чип общается с шиной - их тоже глянул бы (заменой, мультиметром что-то прозванивать - только на выпаянном, да и то сравнивая с рабочим, а тогда уж проще назад впаять точно живой и новый), хотя, по даташиту они до +7В должны прекрасно пережёвывать.

Далее, выпаять электролиты все и поперепроверять.

Ну и так же с лупой облазить всю smd мелочёвку на странности. Из простого так же резисторы и резисторные сборки - позамерять их сопротивления, где они обозначены. Сопротивления должны быть такие же, как на маркировке, или меньше, если больше (не на 1-10%, а сразу в разы, или вообще на порядки) - то сильные подозрения перегорание их в обрыв. Так же ещё можно smd конденсаторы попытаться попрозванивать, нет ли где на них КЗ (они это иногда могут).

Ну и там ещё посравнивать, скажем как звонятся чипы памяти по питанию и разным ногам, сравнивая между собой.

Вобщем, если явной простой проблемы нет, то ковырять будет нужно долго и кропотливо.

--- добавлено 31 янв 2022, предыдущее сообщение размещено: 31 янв 2022 ---

Ещё как вариант, включить карту, и посмотреть, не кипит ли на ней чего. Позамерять напряжения на ключах/стабилизаторах.



@Колючий, еще есть странный глюк, при запуске с этой картой возникают артефакты на встроенном видео.

Явно ничего не греется, даже чип чуть теплый без охлада.

0/3,27/0
