Hard Старые видеокарты

Эх, тоже нелегкая задача, из Трайдентов в основном разные 8900 и 9000 мелькают. Отсутствие DAC чревато проблемами с изображением на ЖК-мониторе? У меня на 8900C вертикальные полосы и в некоторых режимах картинка нестабильная (будто пиксели шевелятся).



DAC помогает распознать сигнал с видеокарты в монитор. Она не будет выводить вга и ега сигналы без него. Я про это мало знаю.
Лучше поискать Тридент с 9 и 15 пинами.



На моём трайденте полосатость изначально была не сильно выраженной и вылечилась заменой основных фильтрующих конденсаторов танталов (4.7 - 10 мкФ) на керамику с большей ёмкостью (22 мкФ). Принципиально важно заменить те, что стабилизируют питание для основного чипа и отдельной микросхемы ЦАП, если она есть. Но я на всякий случай поменял вообще все. Особенно полезно если производитель экономил и изначально натыкал дешманских электролитов вместо танталов. Сейчас полосатости нет совсем.

Первое со вторым не связано.

--- добавлено 12 ноя 2023, предыдущее сообщение размещено: 12 ноя 2023 ---

Шевеление пикселей чаще всего связано с плохим кабелем или плохими контактами в разъёме VGA. Может быть также виновата треснувшая от старости пайка на ножках разъёма или, что реже, балластных резисторах для основных сигналов RGB, которые обычно имеют номинал 150 Ом.



@TheMadLynx, проверил эту Trident 8900C с другим ЖК монитором, можно сказать, идеальным для ретро ПК, - LG 2000C (IPS, 20'', 1600x1200). С ним нет никакого шевеления пикселей и полос, а с основным монитором (NEC P241W) наблюдаю и то, и другое в некоторых режимах. По-дилетантски могу только предположить, что этот LG нормально поддерживает какие-то старые режимы, с которыми у NEC есть проблемы. Заметил, что с NEC в разных играх с ISA-картами частота вертикальной синхронизации может незначительно меняться (70,1 kHz, 70,2 KHz, 70,3 kHz) при неизменной горизонтальной (59 Hz или 60 Hz - уже точно не помню, какая).



Пардон за оффтоп Всё так плохо? Как раз присматривался к SAM2695 дочке. Если сравнивать с уровнем сравнительно попсовых AWE, хуже? AWE есть, но она великовата для того, что подумываю сотворить и у неё FM-синтез не идеален. Вот и думал в сторону этого новодела



@SanTix, чтобы не оффтопить, ответил здесь.

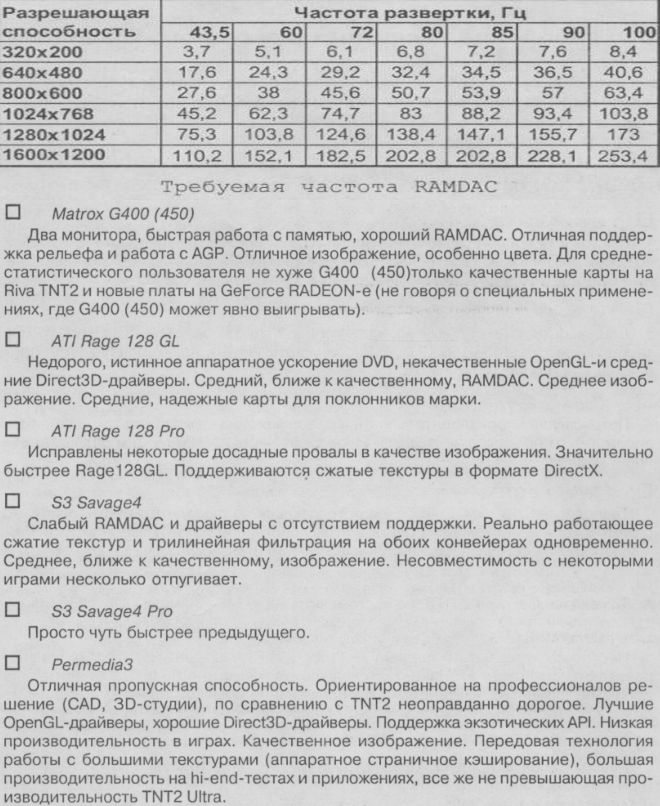

RAMDAC зависит от памяти видеокарты. В таблице написана зависимость от развертки в mhz. Если не ставит требуемое разрешение, значит RAMDAC слаб.

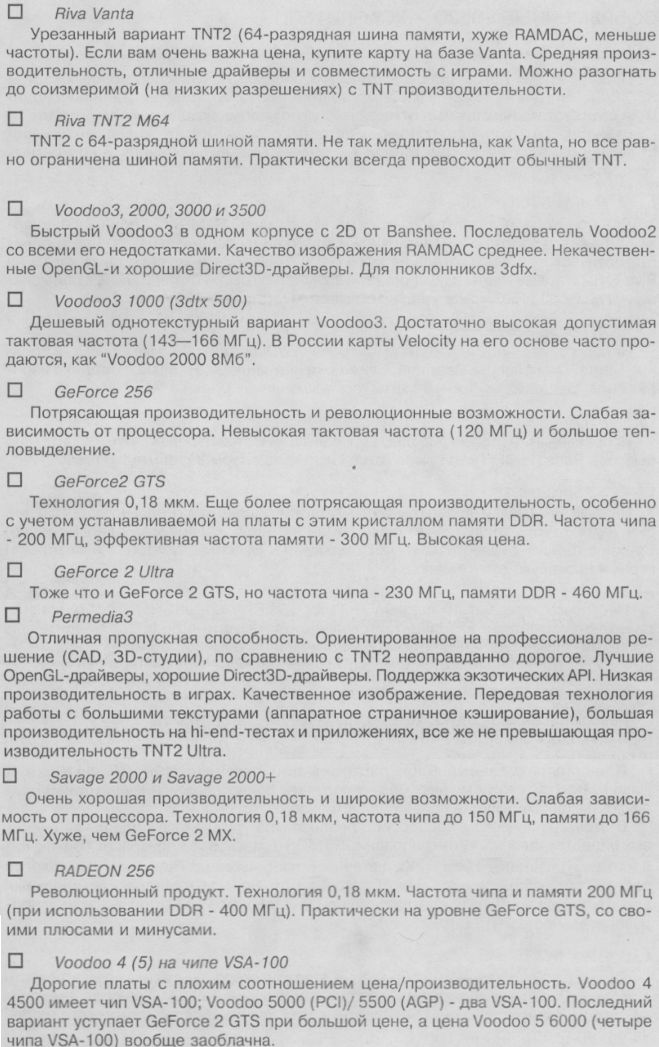

И накинул еще описание видюх.



Проскочила такая: Небольшая видеокарта совмещенная EGA/VGA ISA 8bit Cirrus Logic CL-GD510A + CL-GD520A
Спросите цены тут: https://m.avito.ru/moskva/tovary_dlya_kompyutera/retro_materinskie_platy_3434706539



Интересный вариант. Если попадётся не из-под бульдозера и не развандаленная, постараюсь взять.



Рабочая Небольшая видеокарта VGA ISA 8bit Cirrus Logic CL-GD510A + CL-GD520A.
Сегодня ушла ет4000 isa за 4000. Мощная видюха, судя по описанию тоже CGA держит.



Я уже спрашивал, по-моему, но вразумительного ответа не получил.
Широкоформатный монитор, подключается по VGA. В настройках входа указан размер экрана 3:4. Под виндой все ок, но досовские приложения в большинстве случаев игнорируют соотношение сторон и тянут картинку на весь экран. Оказалось, дело тут может быть в видеокарте, нашел риву ТНТ2, которая выводит картинку идеально. Как-то можно это пофиксить или только заниматься подбором видеокарты с идеальной картинкой?



"Досовские приложения" ничего тянуть не могут, не умеют.
Тупо разная частота развёртки по умолчанию, на которую монитор реагирует по разному.
Так что - для начала поиграться со сменой частоты обновления в ДОСе.



Ну, например, где в настройках игры можно жестко задать разрешение, там все нормально, типа кваки и дюка3д. А думоподобные растягивают. Причем часто именно в досе коммандер выглядит нормально, заставка игры нормально, а в самой игре растягивается.
При POST некоторые карты растягивают картинку, некоторые нет. Зависимости никакой я не вижу.



... Берём тетрадку, ручку, линуем и пишем:
карта, софтнейм, разрешение, частотаH, частотаV

частотаH, частотаV берём из OSD самого монитора.
Компилируем, делаем выводы.



А что это за монитор такой у которого есть чёткое и однозначное указание 4:3, но которое фактически не работает? Обычно косяки с невозможностью насильно указывать верное аспектное соотношение на мониторе соседствуют с осторожной и политкорректной переключалкой "Wide <-> Aspect". Если же производитель точно указывает цифрами соотношение, то оно обычно выставляется железно помимо воли винды и видеокарты.



@TheMadLynx, BenQ GW2760HS
В винде все ок.
В DOS (DN) все ок.
В некоторых DOS играх (где явно нельзя задать разрешение) растягивает на весь экран.



А на загрузочной картинке Windows 98 тоже растягивает же?



Вот не обратил внимания, на рабочем столе точно все в порядке.



@radical1010, у меня тоже нечто подобное было, правда, на другом мониторе - NEC P241W. В одних играх/программах монитор видит разрешение 640x480/59Hz и формирует изображение с правильным соотношением 4:3, в других - 720x400/70Hz с растягиванием на весь экран. Помогла гибкая настройка разрешения 720x400, где я вручную сузил картинку до нужной ширины. С тех пор всё хорошо. Я бы поискал информацию на форумах в темах о конкретно вашем мониторе - может есть решение.



Проблема в видеокарте и её соответствии стандартам, имею несколько видях ISA-PCI-AGP-PCIe, даже CRT Cамсунг 17 в своей менюшке не всегда может определить разрешение экрана, под VGA кабелю разрешение как известно не передается, монитор пытается его угадать по таймингам сигнала строчной развертки, если карточка и VGA режим более ли менее по стандарту, то моник понимает что на него подают стандарные 640x480(и кратные ему 320x240). А с 320x200/640x400 (80×25 текстовый режим VGA, doom и т.д.) начинаются проблемы, или угадывает как 720x400 или не угадывает. На каждой карточке свой цирк, даже в винде на встроенной видео от интел полноэкранный режим 640x400x85 для dosbox моник подхватывает как 720x400x85, переключаюсь на внешнюю nVidia - моник не понимает что на него подают, картинка неотцентрирована, ну нет у него сохраненных настроек под такую комбинацию строчного сигнала.
