Hard Старые видеокарты

На тот момент P4 HT 3 ГГц, ОЗУ 1 Гб.

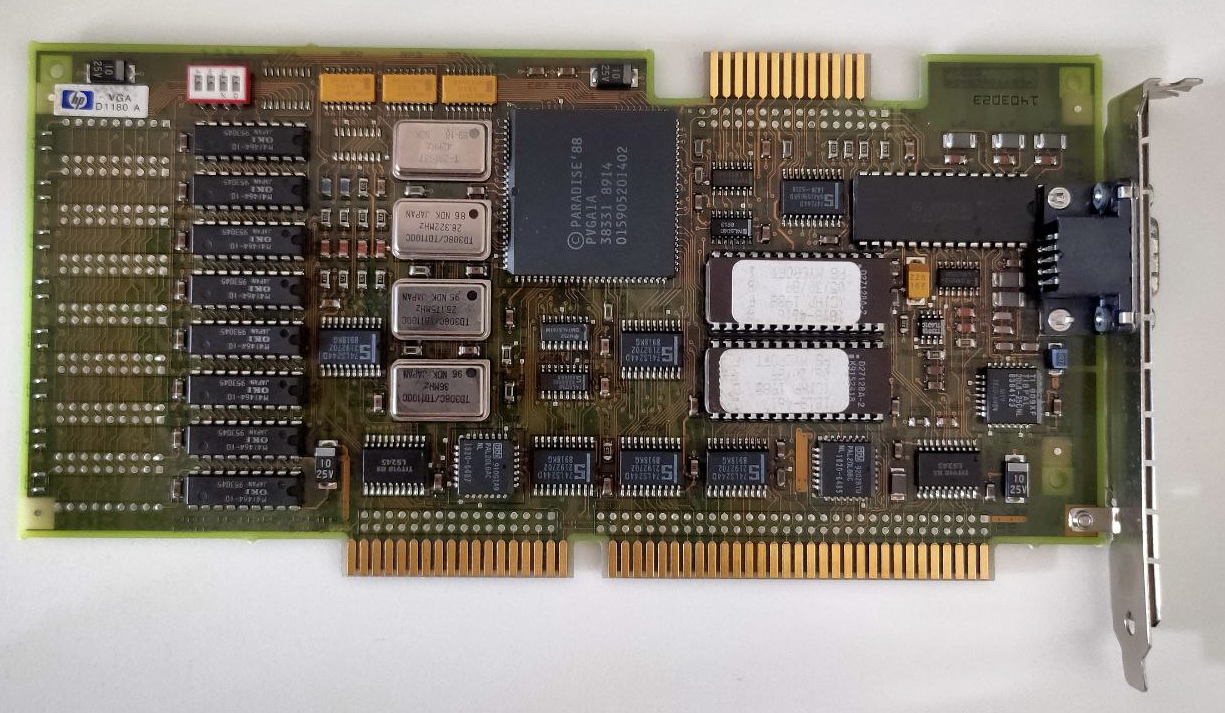

Добыл видеокарту Paradise PVGA1A серии Professional (256 Кб), вот такую:

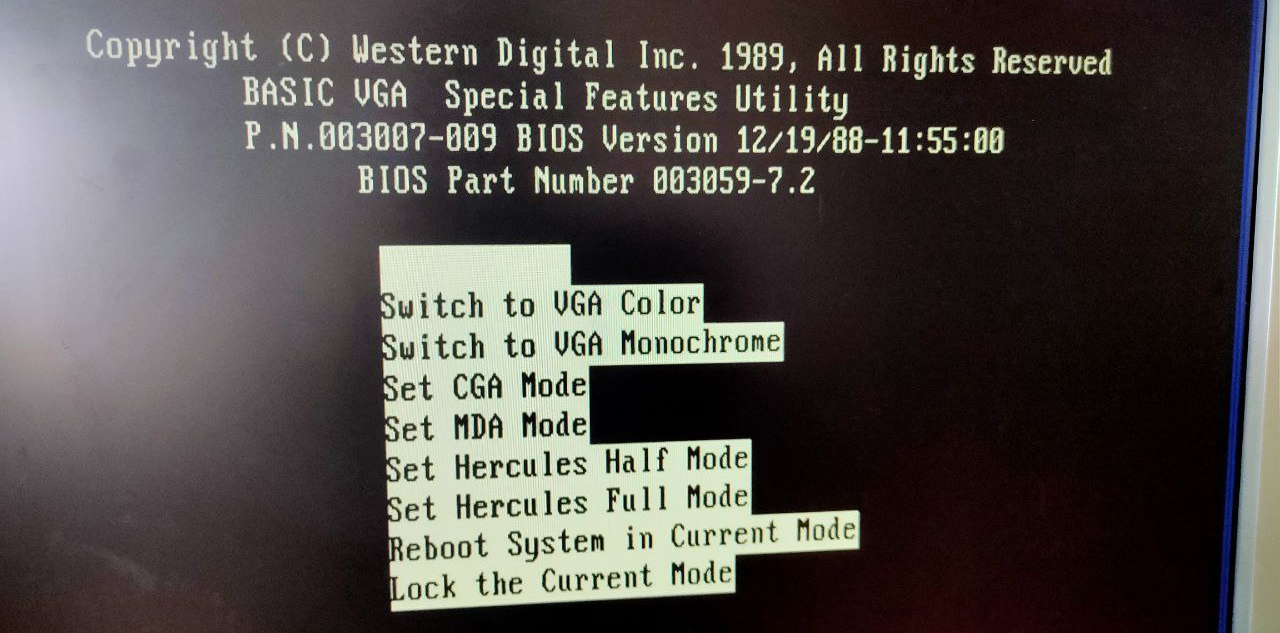

Пытаюсь заставить её программным способом переключиться в CGA-режим с помощью программы BASICVGA.EXE. Я так понял, раз она даёт возможность выбирать режимы, значит опознаёт мою видюху:

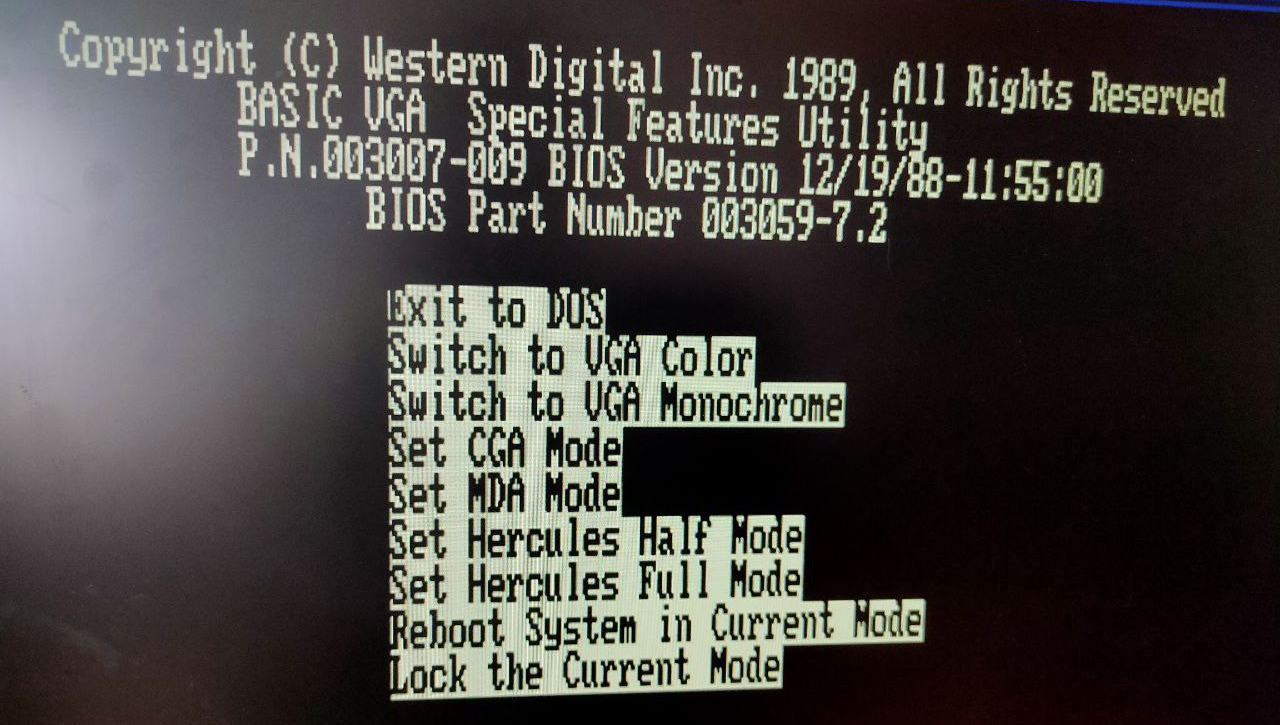

Изображение меняется, если выбрать CGA-режим:



Но если после этого попытаться выйти в DOS через пункт "Exit to DOS", то вместо файлового менеджера отображается просто чёрный экран. В этом случае можно набрать вслепую "basicvga vga" и ENTER - тогда режим меняется на VGA и изображение восстанавливается. В точности то же самое происходит после переключения в режим MDA и Hercules. Если выбрать VGA Color или VGA Monochrome, то после выхода из программы изображение есть. Если выбрать Reboot System in Current Mode после выбора CGA, то система перезагружается чуть дольше и в конечном итоге включает режим VGA. Выбирать Lock the Current Mode не пробовал.

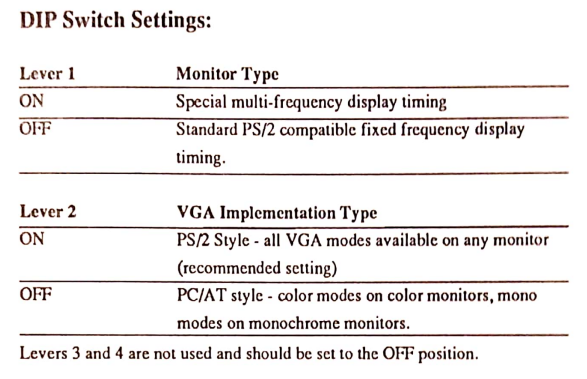

Ещё у карты есть четыре DIP-переключателя, из которых первые два можно (разрешается в документации) менять. По умолчанию все они были выключены.



Я пробовал вариации: 1-й включен/2-й выключен и 1-й выключен/2-й включён. В обоих случаях видимых изменений нет, программа BASICVGA.EXE ведёт себя так же. Если включить оба переключателя, то компьютер не стартует (тишина). Может кто-нибудь имел дело с Paradise/WD и подскажет, в чём может быть проблема?

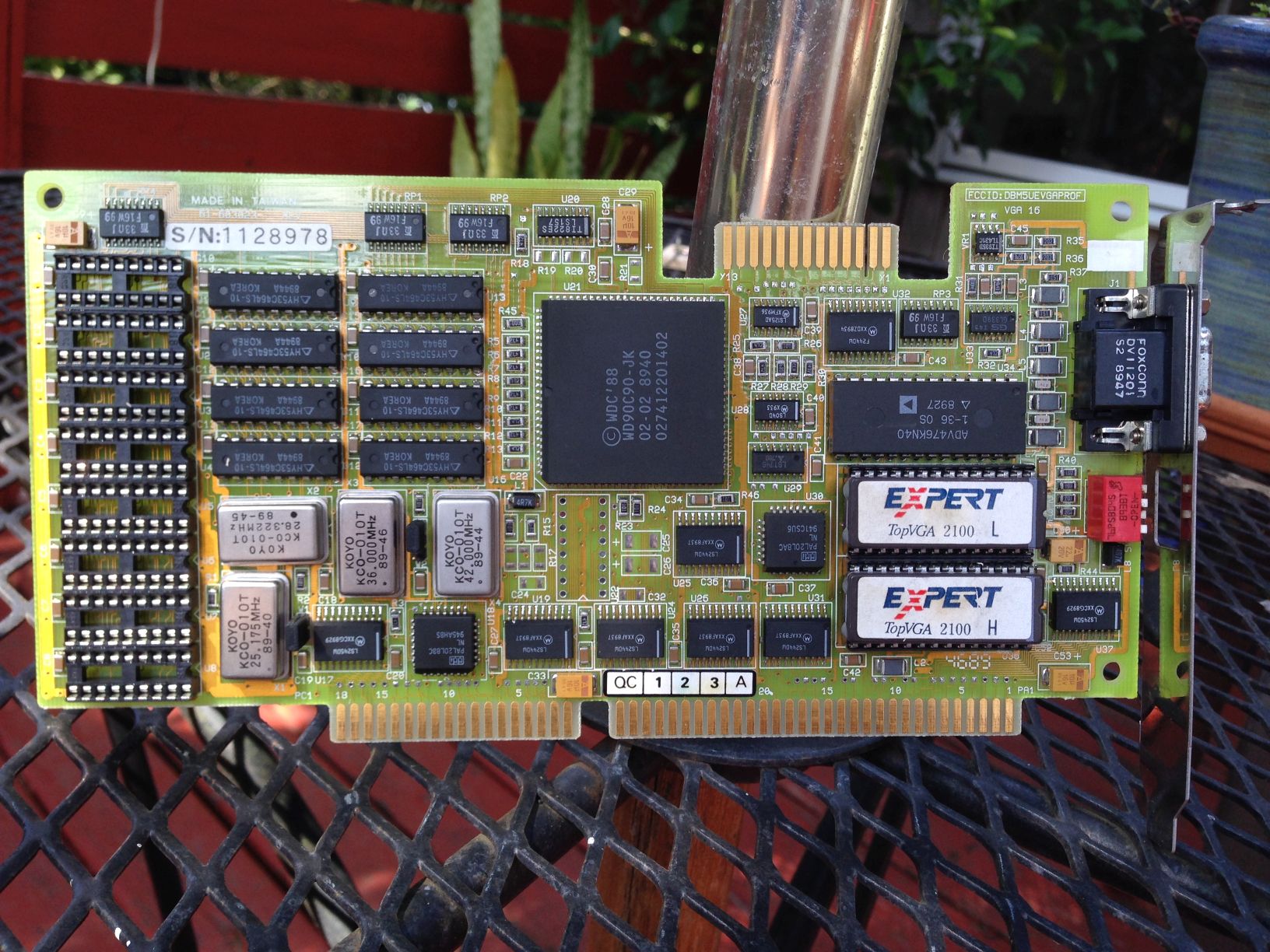

На фото клон VGA Plus 16 Card

BASICVGA.EXE - Basic VGA Card (8-битная карта, Paradise Basic VGA DIP Settings and Mode Utility : Free Download, Borrow, and Streaming : Internet Archive)
VGAPLUS.EXE - VGA Plus 16 Card (Paradise VGA Plus 16 Drivers 1.x)
VGA.EXE - 16 bit VGA Card (???)



Нашёл образы двух дискет, поставляемых с видеокартами Paradise Professional. Они содержат программу VGAPROF.EXE - то же самое, что BASICVGA.EXE, только на два режима больше (добавлены Switch to 132x25 Mode и Switch to 132x43 Mode), а также документацию. В последней прочитал, что с загруженным драйвером мыши стандартная процедура изменения режима видеокарты не проходит и нужно делать это через перезагрузку. Через перезагрузку у меня тоже ничего не вышло (восстанавливается VGA-режим), и я попробовал отключить драйвер мыши (у меня amouse.com) в autoexec.bat. И о чудо - после этого при выборе режима CGA с выходом из программы VGAPROF.EXE или BASICVGA.EXE сохраняется режим CGA, в Digger'е изображение правильное. @Mov AX 0xDEAD, спасибо за содействие.

UPDATE: Все утилиты - BASICVGA.EXE, VGAPLUS.EXE и VGAPROF.EXE - работают с этой картой и включают режимы CGA и Hercules.



Что за верхняя гребенка у таких старых карт?
Похоже на SLI, но не SLI это точно))



@Kristobal Hozevich Hunta, это VESA feature connector. Вики: "Он был предназначен для использования устройствами, которым требовалось обмениваться большими объемами данных с графической картой, не перегружая центральный процессор или шину данных компьютерной системы, такими как карты ТВ-тюнера, карты видеозахвата , видеодекодеры MPEG (например, SGS Thomson MPEG Decoder) и карты 3D-графического ускорителя первого поколения. Ранние примеры включают IBM EGA".



@Yuriy_X , есть тоже клон Paradise VGA Plus 16, память нарастил до 512Кб выпаяв микрухи памяти (организация 64x4) c развандаленной металлистами видяхи на чипе OTI



@Yuriy_X, @Mov AX 0xDEAD, ого, нас здесь уже как минимум трое таких с разновидностью этой карты) У меня полумегабайтная на чипе WD90C00-JK.

OLD ROBOT в процессе работы над роликом про CGA-карты также собрал здесь несколько версий драйверов и утилит для неё - может, пригодится.



@Revolter, спасибо, полезный архив! Мне есть смысл что-то перешивать? Думаю, ради этой видюхи есть смысл сделать конфиг на трёшке)



Чип PVGA1A не быстрый, на уровне trident 9000i, т.е. быстрее 8-битных карт, но раза в два отстает от топовых cirrus/wd/trident8900cl,d/et4000. Для 386 и Win 3.1 наверное оптимален.



@Mov AX 0xDEAD, тут по памяти в 256 Кб понятно, что ждать особой скорости от неё не стоит. С другой стороны, мне это только на руку, потому что система сделана с прицелом прежде всего на самые старые игры, для остального у меня есть конфиг с K6-2+. С трёшкой пока всё же не буду заморачиваться, сильно ограниченная по времени конфигурация получится - для требовательных игр 1992 года её маловато.



Paradise PVGA1A 256Кб, конечно, очень медленная карточка. В составе конфига с Pentium 75 МГц в Doom нет плавности, Mortal Kombat на максималках неиграбелен (медленнее, чем на 386 с Trident 512Кб), в Disney's The Lion King и Aladdin какие-то артефакты в виде периодически появляющегося мусора на экране и тормоза. Зато в Jazz Jackrabbit всё прекрасно, никаких признаков снижения скорости или каких-то глюков. Также понравилось, что нет вообще никаких полос (как на Trident) и шевеления пикселей (как на CL), и, конечно, поддержка CGA.

Возможно, всё же изменю конфиг на 386 или маломощный 486. В этом случае отпадёт потребность в slowdos, с которым всё же в древних играх бывают скачки производительности (на 386 в Digger нормальная скорость при отключенном кэше). Но придётся искать мультикарту (которой у меня нет), бороться с отваливающимся PS/2 контроллером или использовать COM-мышку, сузится временной диапазон поддерживаемых игр примерно до 1991 года.



Дело даже не в памяти, PVGA1 - базовый чип ранних поколений, 16-битная шина к памяти без "ускорялок". В след. поколениях чипов многие производители добавили кэширование записи(zero wait state) и расширили локальную шину к памяти до 32 бит.

Бенчмарк в самом популярном VGA режиме VGA 320x200x256 на 386DX40:

Код:

 1479W  1232R Bytes per millisecond 27.91KHz 69.76Hz  320x200x256 (VGA/MCGA)
 2959W  2464R  16 bit writes/reads
 3120W  2829R  32 bit writes/reads

Против позднего UMC 85C408 512k (16 шина памяти, с 1024k еще быстрее):

Код:

 1831W  1197R Bytes per millisecond 28.05KHz 70.12Hz  320x200x256 (VGA/MCGA)
 3662W  2395R  16 bit writes/reads
 3829W  2837R  32 bit writes/reads

Против топовой Trident 8900D 1024k (32 шина памяти)

Код:

 3191W  1308R Bytes per millisecond 27.91KHz 69.78Hz  320x200x256 (VGA/MCGA)
 6382W  2616R  16 bit writes/reads
 7560W  2994R  32 bit writes/reads

W - скорость записи в видеопамять
R - скорость чтения видеопамяти (в играх я думаю не используется)



А если делать без файлового менеджера из обычной командной строки? Как вообще файловый менеджер должен догадаться, что вместо VGA-текстового режима он должен вдруг начать показывать CGA-текстовый режим?

--- добавлено 3 фев 2025, предыдущее сообщение размещено: 3 фев 2025 ---

Так и должно быть, если в сетапе БИОСа включен режим VGA.



Неважно, с командной строкой так же. Отключение драйвера PS/2 мыши решает проблему.
Цитата из документации:

Microsoft Mouse and IBM PS/2 Mouse Users
****************************************
If you are installing your mouse driver by way of a program such as MOUSE.COM or have your mouse driver installed through the CONFIG.SYS file, you may have problems when using the VGAPLUS utility to switch to non VGA Hercules, CGA or MDA modes. When using the Microsoft Mouse driver (version 6.1 or later) or the IBM PS/2 Mouse driver you will need to use a special procedure when switching from VGA mode to Hercules or CGA modes. Rather than choosing "Set Hercules Mode" then "Exit to DOS," you should choose "Set Hercules Mode" then execute the menu option to "Reboot System in Current Mode." This option will allow your system to reinitialize in the currently selected video mode. At this point you should re-install your mouse, or if your mouse is installed in CONFIG.SYS, it will re-install automatically.

Если включаешь CGA, то он сбрасывается на VGA.



Файловый манагер после запуска каждой проги перезапрашивает текущее разрешение,
INT 10H - Wikipedia , Get current video mode AH=0Fh



@Mov AX 0xDEAD, точно? А то в вики во втором абзаце явно указано, почему так лучше не делать.



Не должно, видимо эмулятор CGA в BIOS видяхи криво сделан, если после сброса он не определяет что перед этим включена эмуляция и нужно полностью игнорировать VGA функционал

--- добавлено 3 фев 2025, предыдущее сообщение размещено: 3 фев 2025 ---

Текстовым DOS приложениям этого достаточно, им нужно знать только кол-во символов по вертикали и горизонтали, в стандартном режиме #3 это 80x25 символов, причем без разницы какой стоит адаптер VGA/EGA/CGA. Нет никакого отдельного CGA текстового режима если буквы выводить через BIOS. Если напрямую в видеопамять, тогда да, надо знать тип адаптера и относительно этого считать позицию символа в видеопамяти(но это не точно, возможно организация видеопамяти в текстовых режимах CGA/EGA/VGA также одинаковая). Типа адаптера можно определить через другие функции INT10.



Мои еще не совсем старые видеокарты, но первые в коллекции, теперь тоже буду собирать видеокарты.

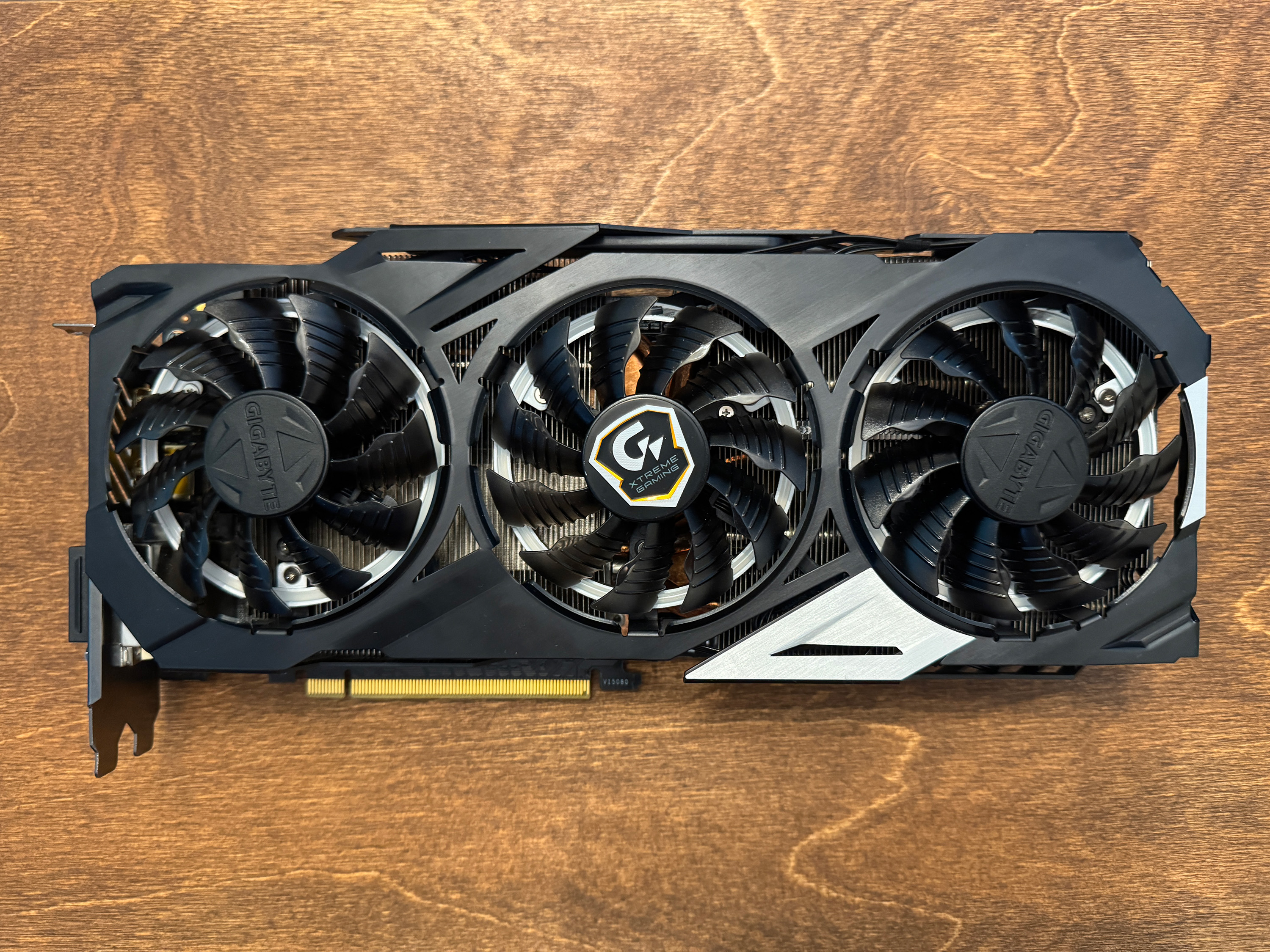

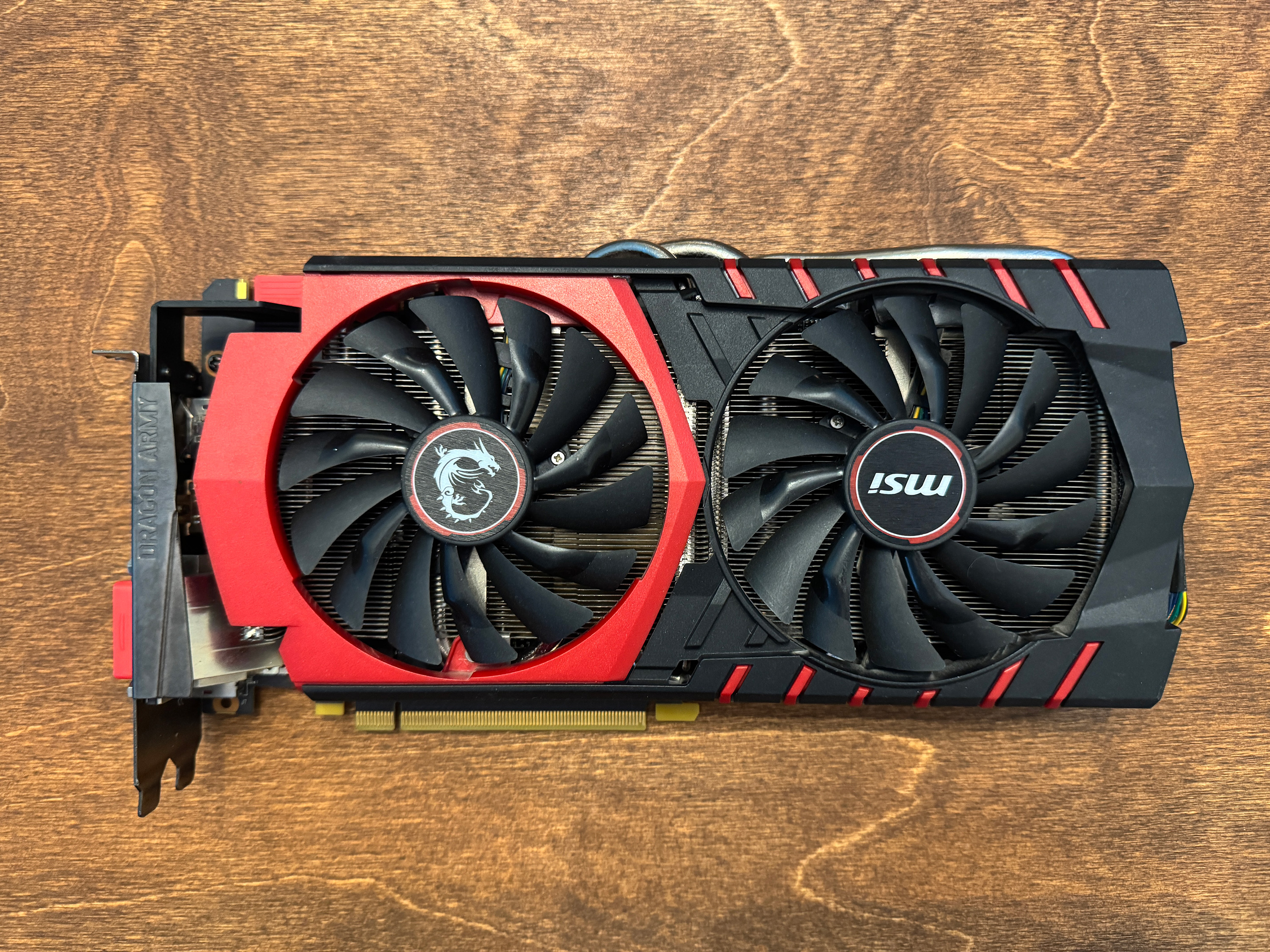

GTX 980 с полным комплектом и коробкой, но была в активном игровом использовании. А вот GTX 980 Ti, в полном комплекте включая подарки и состояние, словно ее вчера вынесли из магазина. Начало положено. )
