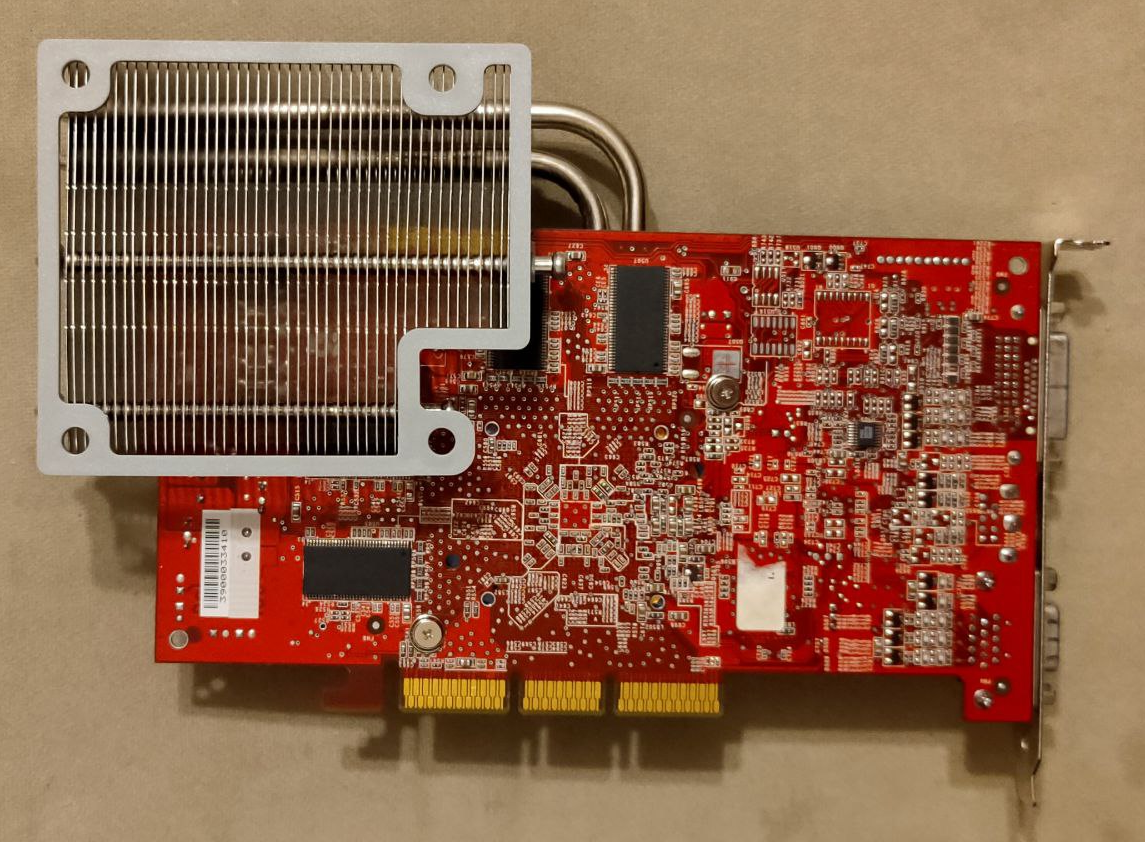

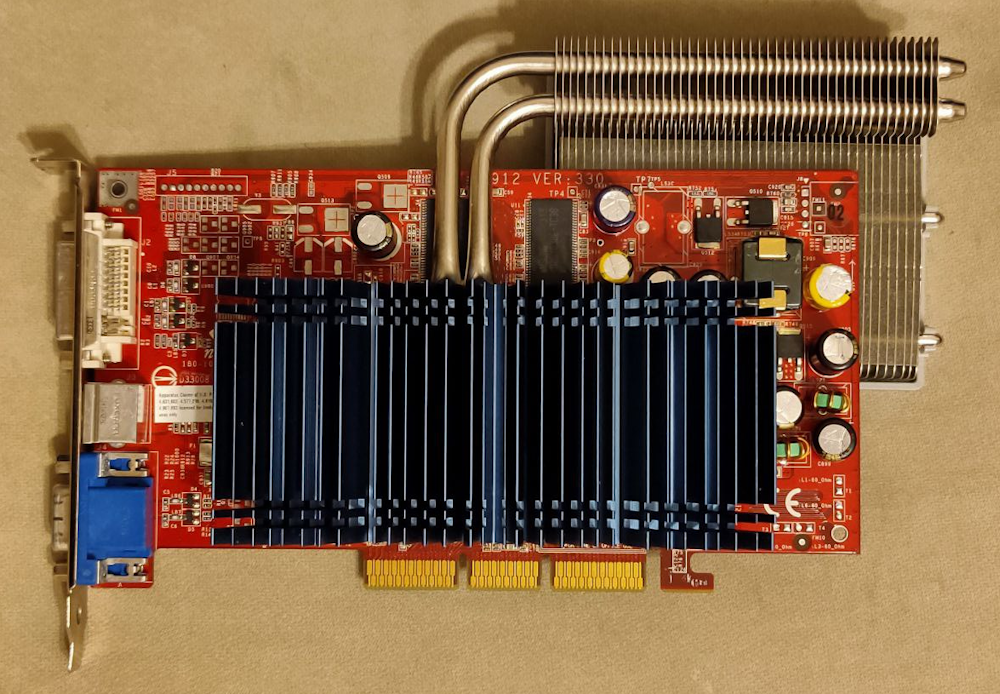

А я продолжаю извращаться с охлаждением для FX 5600. Теперь поставил на неё CoolerMaster CoolViva Z1.





Сзади можно поставить восьмидесятку, но я пока не решил, нужна ли она этой карте. После одного прогона 3D Mark 2000 она едва тёплая. Трубки кулера тоже тёплые, значит, видимо, результат есть.



В закрытом корпусе может иметь смысл. Поставить или что-то тихое, или просто поставить в корпусе что-то, что будет создавать ток воздуха в районе видеокарты.



@Колючий, совершенство достигнуто. После кончины конфига с K7 и затаения обиды на эту платформу у меня высвободился хороший вентилятор.



@Yuriy_X, у Вас в центре от трёх вентиляторов область разрежения, думаю, что это будет снижать эффективность и может способствовать шуму. Корпусной вентилятор стоит верно. Я бы подумал о том, чтобы изменить поток вентилятора видеокарты, но если просто перевернуть будет шуметь. Нужна подставка в качестве которой годится пустая обойма от броссового вентилятора таких же размеров или две. Обороты, скорее всего можно хорошо скинуть, охлад выглядит очень мощным для этой карты, но совсем без продува он всё же очень теряет в эффективности, т.е. минимальный продув необходим. С процессорным сложнее, обращение потока на таких радиаторах не всегда эффективно, нужно играть с экранами, но потоку от него тоже сейчас несколько мешает корпусной вентилятор, т.к. он создаёт разрежения и тянет тёплый воздух в зону из которой нагнетает процессорный. Или корпус открыт? В таком случае корпусной вентилятор вообще лишний - можно отключать.

ЗЫ: Во «взрослой» технике нередко вентиляторы стоят сзади, а охлаждаемые элементы распределены по корпусу. Потоки направляют кожухами. Т.е. в этом случае был бы один большой вентилятора и он бы сосал воздух через два радиатора. Чтобы всем хватало, поток выравнивается дросселированием. К слову, полезные знания можно подчерпнуть и из области промышленной вентиляции, не все в курсе, но на больших заводах нередко вентиляция - одна из не малых нагрузок, единичные мощности вентустановок могут доходить до 10-20 МВт, а то и более. Это 2-3 мощных грузовых локомотива с хорошими такими поездами, но меньше истребителя Су-27 на форсаже В любом случае мощности серьезные и экономия имеет смысл, а значит устройство рационально и некоторые смыслы уловить можно.



@SanTix, сейчас здесь корпусной и видюшный вентиляторы работают на минимальных оборотах (подключены через понижающий переходник), чтобы был минимальный продув. Шума от них практически нет. Температурных датчика два (процессор и чипсет), они показывают 33 и 38 градусов в покое при температуре в помещении около 23 градусов. Городить что-то дополнительное не хотелось бы, если в этом нет явной необходимости. Какую проблему создаёт эта область разрежения?



@Yuriy_X, если корпусной так замедлен, может он и не нужен тогда вовсе? Область разрежения создаёт турбулентности и ухудшает работу процессорного вентилятора. Возможно, из-за малых обменов и нет такого уж сильного влияния, но все равно не по-уму, что и отметил постом выше. Можно поставить корпусной на вдув, тогда высасывать будет вентилятор БП. Но вполне возможно, что он просто ничего не даёт, если и не вредит. Если есть место спереди, то логичнее его туда переставить на всасывание, тогда в паре с БП-шным он будет прокачивать воздух по диагонали через весь корпус. Впрочем это в бытовых корпусах не много даёт, в промышленных на входе стоит фильтр, корпус сравнительно герметичен, давление в нём повышенное и это даёт снижение подсоса пыли извне и снижает общее запыление внутри. Но в бытовых корпусах, обычно, полно дыр и подобного эффекта не добиться.



Крутая штука. Очень тяжело сейчас находить что то похожее Может ошибаюсь, но по сути - только если случайно наткнёшься. Либо как то нарыть называния популярных охладов будущего и искать уже по ним. Но увы, тот, кто выставит такую штуку на продажу, может понятия не иметь, как она называется.

Конечно интересно, в чём смысл переноса охлада на другую сторону. Ну кроме что освобождается дополнительный pci-слот. Но их и так хватает.

Если открытый корпус - чего то кроме варианта на фото и не придумаешь. А если закрытый с прозрачной стенкой (ведь как можно такую красоту прятать) - можно наверное просто сделать хорошую общую вентиляцию, и тогда с видяхи и возможно даже проца крутилки можно будет вообще снять.



Именно так, случайно и наткнулся. Искать по названиям не всегда помогает, я его купил как "старый кулер для видеокарты", продавцу было явно неинтересно изучать подробности. Причём кулер просто людям не пригодился, он был новый, в блистере, со всеми причиндалами.

Вспоминаю середину-конец 2000-х, тогда таких кулеров - с тепловыми трубками, заводимыми на обратную сторону карты, - достаточно много было. Даже не знаю, чем производителям нравилась такая конструкция. Наверное, действительно, с той целью, чтобы не отнимать PCI-разъём, а максимально задействовать бесполезное (обычно) пространство выше AGP.

Увы, корпус закрытый, но аутентичный, в духе 2000-х. Общая вентиляция - это для меня сильно сложно.



задумывался об охладе с выводом радиатора на обратную сторону, чтобы обдувать и проц и видюху одной крутилкой. Т.к. наткнуться на подходящий можно только случайно, возможно попробую забацать сам. В конце концов - теплотрубки в продаже есть, термоклей есть. Пайка - тоже не супер сложная штука.

у меня пока все компы с открытым корпусом - нравится видеть железочки на поиск и подбор которых ушло столько времени. Но хочется в будущем опять же забацать что то с общим обдувом и прозрачной стенкой. Возможно в стиле ретро аля ламповые радио-приёмники с деревом и пр.

--- добавлено 1 мар 2025, предыдущее сообщение размещено: 1 мар 2025 ---

@Yuriy_X, кстати. ПОчему fx5600? это же вроде довольно хиленькая карточка.



В конфиг с Pentium III 1000 МГц мне была нужна видеокарта для игр уровня DirectX 7 и ниже, которые рассчитаны на Windows 9x и без свистоплясок сложно запускаемы под другими ОС (Blood II: The Chosen, Requiem: Avenging Angel и т. п.). Такая, которая обеспечит высокую скорость в разрешении 1600x1200x32bpp с AF 16x и AA 4x. FX 5600 подходит на эту роль вполне неплохо. Ещё у меня есть AGP GF4 Ti4200, GF FX 5900XT и Radeon X800 Pro, но они все более шумные, а этот кулер к ним не подходит.



Все корпуса с плексигласовыми стенками плохи тем, что пыль-то туда все равно сосет. Вычищать все это - тот ещё адочек, даже с хорошим пылесосом. Выдувание на улице сжатым воздухом (от компрессора) получше. Плекс быстро затирается, теряет вид. Город у нас грязный, пыль маслянистая, мажется. Помогает общая организация воздухообмена. Приток должен быть сильнее. На входе фильтр с поролоном, как у «нулевиков», который обязательно нужно пропитывать маслом (липким) и время от времени стирать (в «галоше» быстрее, чем водой и не рвётся). На таком фильтре оседает 95% пылищи, если есть подсос - вентилятор(ы) на входе умощнить. Щели, по возможности, заклеить (опытно - малярным скотчем). Хорошо сделанный фильтр и шум ещё глушит. Чуть приглушить вентиляторы сзади можно попробовать кожухами (тубусами), чтобы «выхлоп» от них был более ламинарным. Внутри продумать, как воздух движется и из этого исходить.

ЗЫ: Тогда не было, а сейчас хорошие кожухи можно печатать на 3д принтере. Клеить ацетоном или ДХЭ. Эрзац-модели можно по-старинке клеить из картона, а как подберется форма - печатать. Звон глушится оклейкой мастичной лентой. У меня как-то и корпус был оклеен «шумкой»
