UnrealEd: как с ним работать

Тема, в которой можно задавать вопросы и делиться мастерством по редактированию карт для Unreal и UT99

Расскажите, пожалуйста, как в UnrealEd делать SkyBox'ы. Там слева в окне редактора столько кнопок - голова кругом идёт... P. S. Скринcшоты не возбраняются!

Следующие сообщение добавил unreal doom

Многим может пригодиться дополнительный набор строительных брашей.
Нужная штука зовется UE2 Extrabuttons.

Русскоязычные ресурсы по редактированию Unreal

UnrealScript.ru - News - Здесь находиться около десятка статей, посвященных UnrealED, пока это лучший сборник материала на русском языке, который я видел, к сожалению статьи по редакторам Unreal/UT и редактору UT 2003\2004 намешаны в кучу.

UnrealEngine » Unreal Level - Unreal - Этот сайт посвящен редактированию игр на движке Unreal, но конечно прежде всего самой нереальной серии. Думаю, что данный ресурс ценен прежде всего своим более четко организованным форумом (так как это не сайт об играх в целом, потому здесь нет просто общей темы об UnrealED). Своей специализированностью сайт и ценен.

OldUnreal, purely devoted to the old Unreal versions - На данном ресурсе можно найти программы, способные помочь в некоторых аспектах редактирования Unreal. Сам я такими программами ни разу не пользовался, но вдруг кому-то пригодятся.

Сайты о серии игр Unreal

Planet Unreal Russia - News
Unreal page - Главная страница

Советы из этой темы, которых нет в туториалах

UnrealEd: как с ним работать - О редактировании ландшафта и немного об особенностях геометрии.

UnrealEd: как с ним работать - Полезное замечание от Vermillion ][ насчет особенностей Unreal Engine.

UnrealEd: как с ним работать - Еще одно сообщение от того же автора, касающееся пары полезных функций Unreal Editor.

UnrealEd: как с ним работать - Здесь говориться, как заставить появляться монстра (хотя готов предположить, что метод может сработать и для некоторых других акторов) в разных местах уровня.

UnrealEd: как с ним работать - Замечание о том, как лучше обрезать браши.

UnrealEd: как с ним работать - Совет по работе с камерами, для создания кинематографических сцен в Unreal.

Синглплеерное дополнение для Unreal - Another Reality - Ценная информация от Alleras, из темы об "Another Reality", из этого сообщения я впервые узнал, что в UnrealED есть кадрирующая рамка, позволяющая легко выделять сразу множество обьектов, правда эта рамка заработала у меня только во второй версии редактора, возможно в Unreal Editor первой версии ее нет.

UnrealEd: как с ним работать - Мы все еще не знаем, как воссоздать правильное коллективное поведение у Predator'ов - стайных рептилий из Return to Na Pali. Однако мы по крайней мере научились уничтожать у этих тварей групповой инстинкт, из-за которого их искусственный разум частенько клинило самым неприятным образом. И за это знание стоит сказать спасибо господину под ником Masterkent.

Темы с форума Unreal-Level.ru и статьи с этого сайта

(к темам U-L нельзя ныне получить доступ, приведут просто на новый форум того сайта)

http://unreal-level.ru/forum/topic/54 - Тут рассказывается, как грамотно переносить уровни, созданные в UnrealED 2.0, в Unreal Editor первой версии, так чтобы не возникало различных глюков. Напомню, что такая процедура может понадобиться, если вы привыкли работать на второй версии редактора, но хотите, чтобы ваш сингловый уровень можно было запустить например и в Unreal Gold.

На всякий случай продублировал это мегаполезное сообщение в этой теме, ссылка - http://www.old-games.ru/forum/showpost.php?p=663710&postcount=183
P.S. Проблема неактуальна со времен появления Unreal Gold версии 227.

http://unreal-level.ru/forum/topic/327 - В этой теме обьясняется, как влияют различные настройки ребилдера, на конечные результаты перестройки уровня.

Эта тема также продублирована у нас, ссылка - http://www.old-games.ru/forum/showpost.php?p=663899&postcount=184

http://unreal-level.ru/218-semi-solids.html - Статья, посвященная полутвердым брашам (Semi Solid Brush).

Уже по традиции, материалы с U-L дублируются в этой теме, ссылка - http://www.old-games.ru/forum/showpost.php?p=687111&postcount=237

http://unreal-level.ru/224-zoning_occlusion.html - Статья. посвященная зонированию и окклюзиям (последнее судя по всему относится к Unreal Engine 2).

Тот же материал, продублированный в этой теме, ссылка - http://www.old-games.ru/forum/showpost.php?p=688619&postcount=238

http://unreal-level.ru/254-unreal-creature-care-and-feeding-guide.html - Важная статья о регулировании поведения нереальных существ, иными словами пособие по ИИ.

Материал статьи продублирован в этом сообщении - http://www.old-games.ru/forum/showpost.php?p=1079622&postcount=420

За оформление шапки отдельное спасибо A.P.$lasH!



Обычно помещают тонкий семисолид толщиной в 1 юнит на расстоянии в 1 юнит от поверхности сетки, с невидимой текстурой.



@Скаарж, а зачем так мельчить? Семисолид невидим, а значит и освещение будет корректно освещать все что за ним. И внутри его можно располагать не твердую браш, которую так же будет видно.



@Alien3674, по старой памяти вспомнилось, раньше у меня была беда с невидимой текстурой, она делала дыры в обычных текстурах и на стандартных картах так сделано, вот я и повторял. )



@Скаарж, возможно это была ошибка BSP. Хотя у всех собственные предпочтения в работе, мне удобнее располагать внутри, своеобразный пирог.



@Alien3674, скорее всего это был солид, только он с невидимой текстурой так себя ведёт, жрёт всё к чему прикасается. 20 лет прошло, я уже подробностей не вспомню.
Но это не отменяет того, что на стандартных картах был такой бутербродик с зазорами. Для чего?



@Скаарж, для чего, вопрос, интересный. Это наверно нужно спрашивать у создателей, хотя наверно кому как было удобнее.



Хотел положить на уровне труп тентакля (стрекающего щупальца) и обнаружил, что по умолчанию там задан неверный кадр анимации, то есть, не когда тело уже упало на землю, а как будто оно ещё находится в полете.

Так вот я выяснил, что кадры анимации задаются параметром AnimFrame, в разделе Display, значениями от 0.1 до 0.9, ну а названия самих анимаций можно посмотреть в браузере мешей.
Решил поделиться этой информацией поскольку не помню, чтобы о таком рассказывалось в учебных материалах на русском языке.

--- добавлено 13 апр 2023, предыдущее сообщение размещено: 13 апр 2023 ---

Оказывается в UnrealED есть датчик (Trigger), который может запускать много разных событий неограниченное число раз, и главное без строгих интервалов во времени. Подобно тому, как DynamicAmbientSound в случайном порядке и со случайными паузами проигрывает разные звуковые эффекты.

Называется этот датчик StochasticTrigger.
С его помощью, например, реализована гроза в главе Кратер Демона.



Играл и конечно тестировал старую интересную кампанию для UT "deja vu"

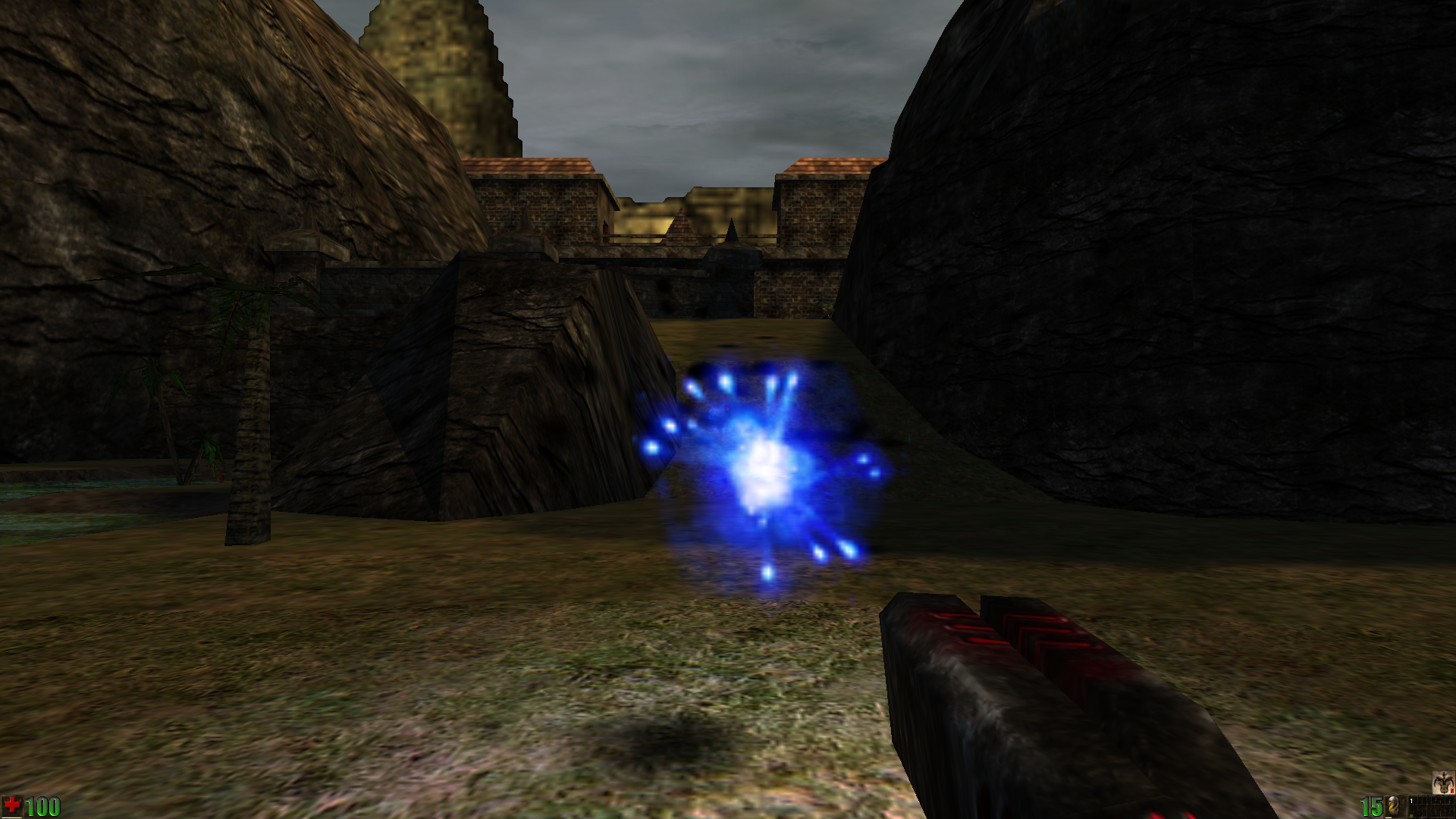

на карте USP-14-Maekh.unr перед замком рядом с озером есть невидимая стена... игрок через нее не проходит и выстрел не пробивает... смотрел в едиторе никаких подозрительных триггеров нет... на всякий случай менял солидити брашей в этом месте- все бесполезно... полный ребилд в разных эдиторах также не помогает... может есть простые понятные способы убрать невидимую стену?



@Gadavre, попробуй убрать огромный камень который в центре чуть левее.

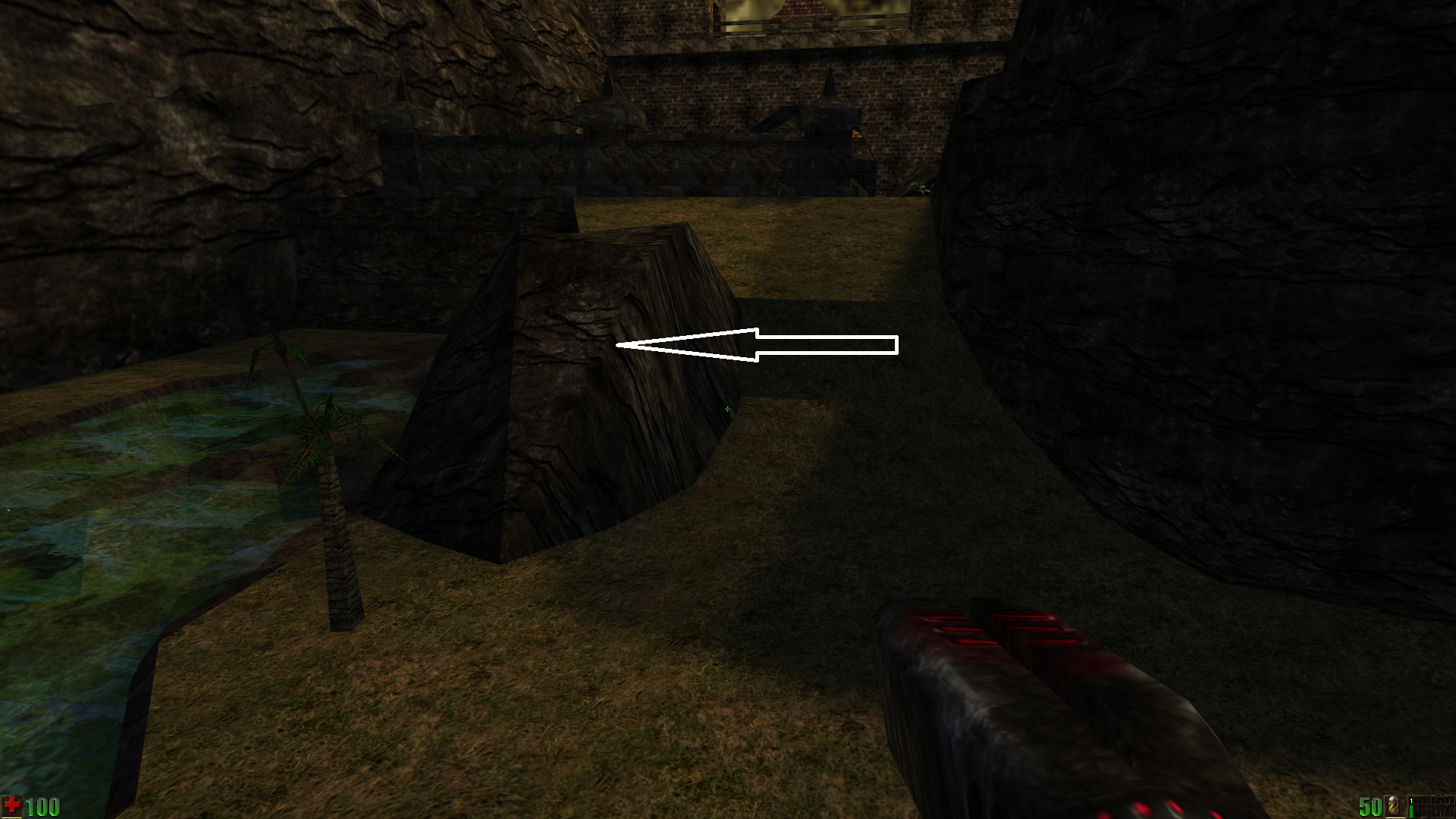

@Скаарж, не помогло... выделил браш этого камня слева (стрелка на скрине), удалил, отребилдил и снова в редакторе запустил уровень... невидимая стена осталась... да и не хотелось бы удалять большие камни и скалы... карта то не моя... речь идет о фиксе, а не об изменении визуальной картинки уровня



@Gadavre, быть может, если у тебя столь часто возникают вопросы на тему исправления косяков на картах, тогда стоит всё-таки больше изучить сам предмет картостроительства? Поскольку и правда простые решения, которые позволяют всего одним или двумя изменениями исправить технические ошибки бывают лишь в редких случаях.

--- добавлено 15 апр 2023, предыдущее сообщение размещено: 15 апр 2023 ---

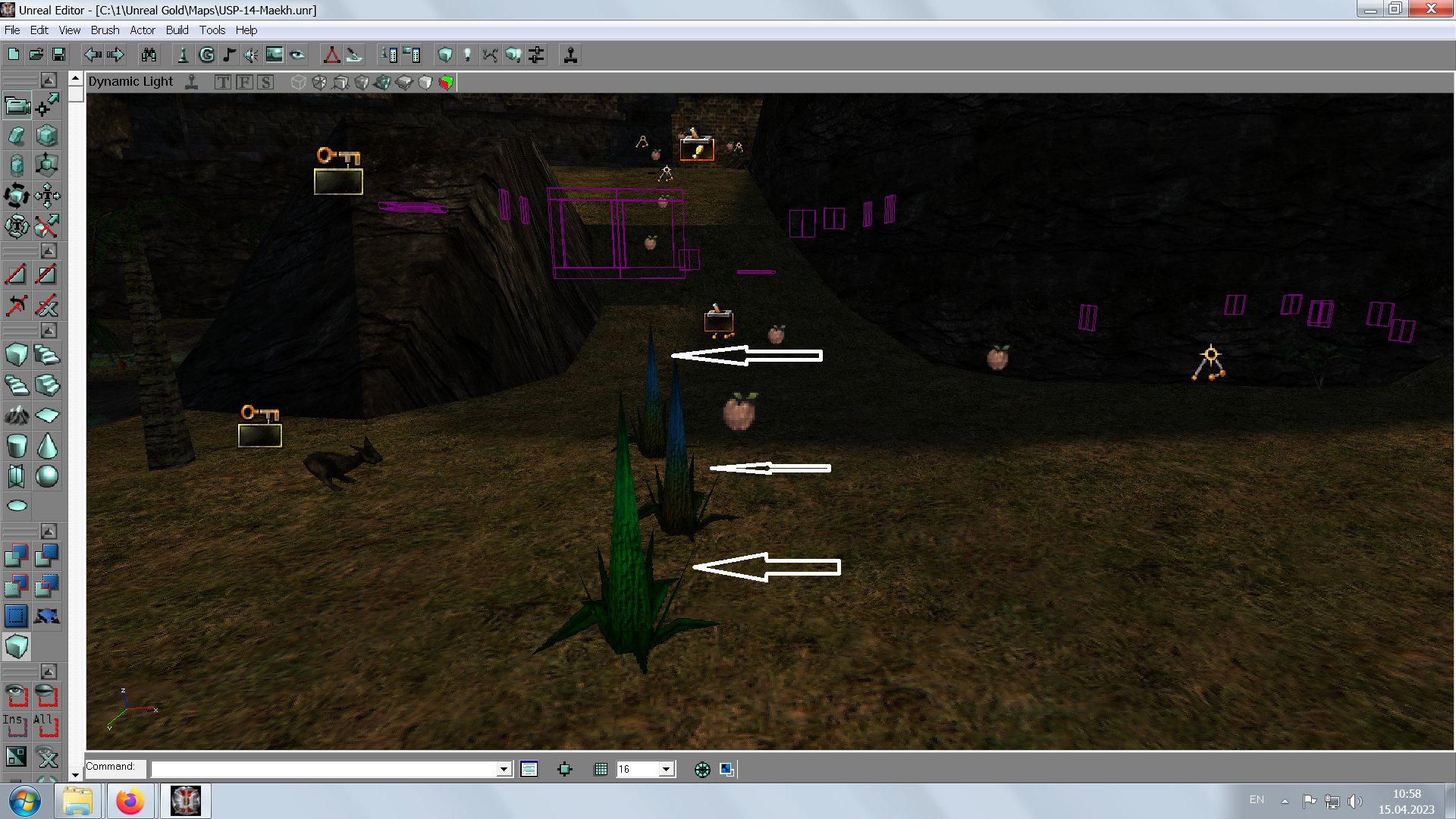

Проблема решена... но странным путем и не так как хотелось... оказывается на карте не был виден в редакторе Актор Tree9... редактор UT его просто не видит... но редактор 2.2 из последнего патча 227j показал мне проблему... три невидимых растений в этом месте ... естественно игрок не мог пройти через них....удаление решило проблему

Вопрос, как эти три актора Tree9 сделать в UT в игре и в редакторе видимыми? Я бы не хотел удалять их. Может какой то файл для UT нужен?



@Gadavre, костыльный, но рабочий способ. Когда ты знаешь к какому типу принадлежит невидимый объект, выбираешь или создаешь ещё один такой объект, затем выбираешь все объекты такого типа и в разделе Display, для графы DrawType ставишь DT_Mesh, это когда нужный объект является именно 3D моделькой.



Это первое что обычно проверяют после обнаружения ошибок.
Легко поймать проблему на ровном месте просто воткнув примитив со сторонами не по сетке. ХОМы, невидимые стены, непонятные тени. УЕ1 вообще ужасен в этом плане.



Ну их там несколько больше, чем 3. Для класса Tree9 в UT не задан меш по умолчанию, и у этих конкретных акторов он тупо None. В патче 227 меш по умолчанию пофиксили, а в UT, насколько я вижу, - нет (даже в 469c).

Как пофиксить для UT: вручную задать всем акторам этого типа меш Tree9M.



Это не работает почему то... я выбираю Tree9 и добавляю актор на поверхность командой Add Tree9 here....Не появляется растение... может должна быть определенная поверхность для растения... как же сложно...

Мне хотя бы увидеть в редакторе UT это... невозможно победить врага , которого ты не видишь... и глупо наверно пытаться фиксить старые карты для UT в новом редакторе патча 227J... карта была сдела в 2003 году когда в помине не было редактора 2.2 в природе... как то в то время могли видеть этот актор Tree9 на этой карте...

--- добавлено 15 апр 2023, предыдущее сообщение размещено: 15 апр 2023 ---

То есть как это сделать в редакторе для UT... сам я актор на карте не вижу... мне надо зайти в браузер акторов и в дефолтных свойствах Tree9 прописать для меша Tree9M... и потом компиллировать перед сохранением?



Перманентно менять дефолтные свойства в UnrealShare смысла нет. Может быть, дефолтное свойство можно поменять на лету с помощью скрипта, но здесь я не уверен, т.к. речь идёт об UT (в 227 так делать можно). Есть ещё два варианта: либо на лету менять Mesh у акторов с помощью скрипта (который можно поместить в мутатор или какой-нибудь вспомогательный актор внутри самой карты), либо просто руками задать свойство Mesh.

Последний вариант реализуется примерно так:

1) пишешь в консоли редактора EditActor Class=Tree9
Тебе покажут окошко со свойствами одного из акторов класса Tree9. Там разделе Display задаёшь свойству Mesh значение Tree9M. Дальше в разделе Object находишь имя актора. Например, это будет Tree23.

2) Через меню Edit -> Search for Actors находишь этот актор по имени Tree23. Дважды кликаешь по найденному имени во вкладке Names - так ты переместишься к актору и заодно сделаешь его выделенным.

3) Делаешь правый клик по актору и в контекстном меню выбираешь Select All UnrealShare.Tree9 Actors.

4) Клавишей F4 или через View -> Actor Properties заходишь в свойства выделенных акторов и в разделе Display задаёшь свойству Mesh значение Tree9M.

5) Сохраняешь карту и смотришь, что получилось.

--- добавлено 15 апр 2023, предыдущее сообщение размещено: 15 апр 2023 ---

Но это, конечно, такой костыль для одной отдельно взятой карты получается. Есть и другие карты с такими же невидимыми Tree9 акторами - например, на уровне NP09Silver из Operation Na Pali.

--- добавлено 15 апр 2023 ---

Похоже, есть и более простой алгоритм. Для UnrealEd из UT: меняем дефолтное значение Mesh у класса Tree9 на Tree9M, затем открываем карту USP-14-Maekh, затем меняем дефолтное значение Mesh у класса Tree9 обратно на None, затем сохраняем карту. Перекомпилировать или сохранять пакет UnrealShare ни на каком этапе не нужно.

Суть трюка: при загрузке карты UnrealEd думает, что все акторы Tree9 должны иметь такой же mesh, как по умолчанию для класса Tree9, если в карте для них явным образом не задано иное значение. Когда меняем default на None при уже загруженной карте, то Mesh акторов остаётся прежним (т.е. Tree9M), а при сохранении карты в неё записывается дельта по отношению к default.

Если пользоваться редактором Unreal 227j, то там процедура получается ещё немного проще: т.к. дефолтное значение Mesh изначально Tree9M, то первый шаг по его изменению становится ненужным.



@Gadavre, на будущее можно ещё поменять саму модель на нечто похожее в графе Mesh. Также объект может быть скрыт в игре, но виден в редакторе, если ему задан bHidden в разделе Advanced.



@Masterkent, а что не так со скином нашего куста в UT (tree9m.png)? в Unreal gold он зелененький как и должно, а тут как будто с него содрали скин...
Может можно перенести этот Mesh с Unreal Gold в UT?

в UnrealShare.u нельзя сохранять значение меша только по одной причине, что будет невозможна сетевая игра? или еще есть неприятные моменты?

Разумеется хотелось бы, чтобы эти кусты были на всех карты видны в UT. Может имеет смысл попросить разрабов патча 469 в следующем релизе заменить этот меш на красивый правильный из UG.

--- добавлено 15 апр 2023, предыдущее сообщение размещено: 15 апр 2023 ---

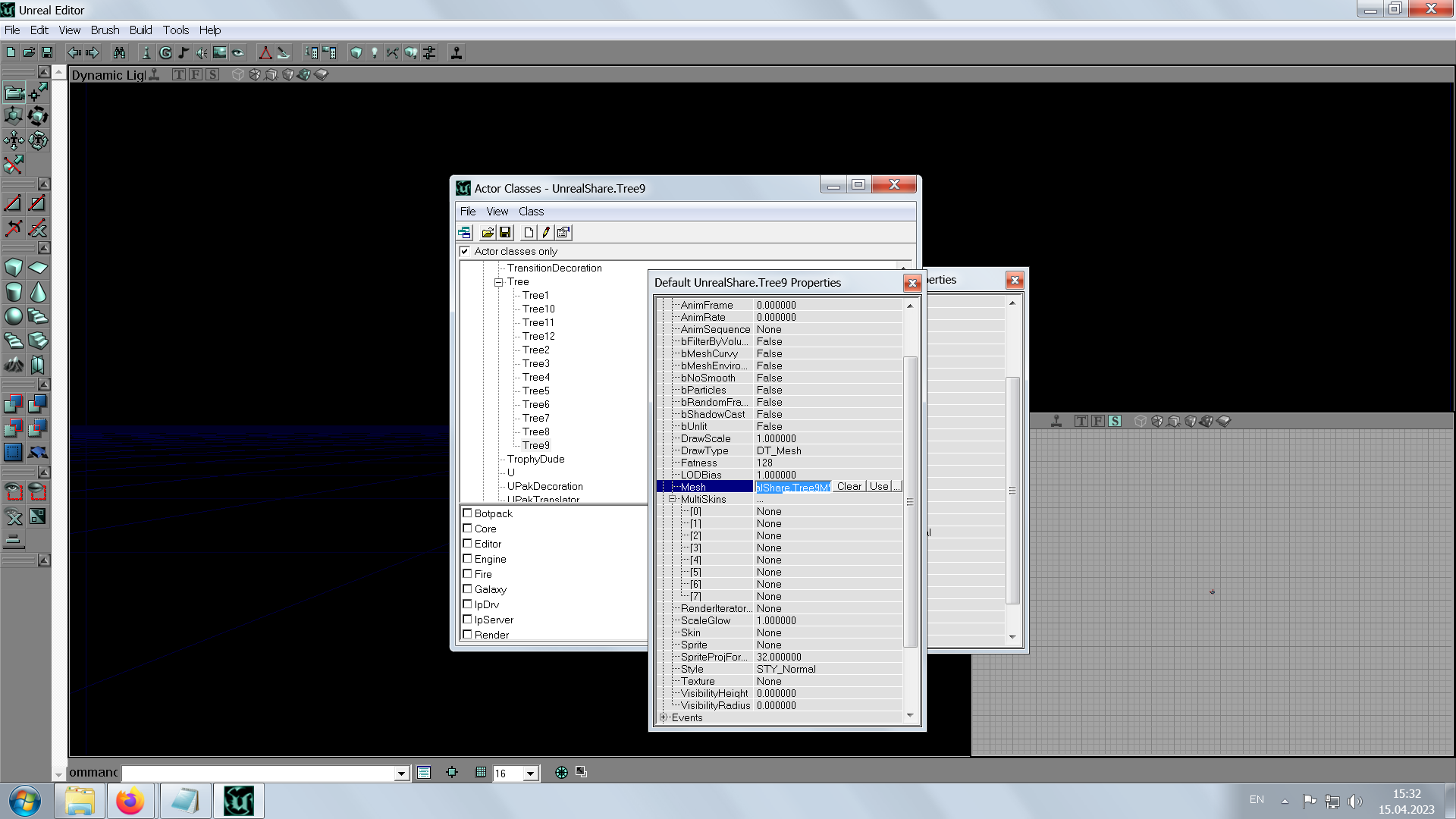

1. До открытия карты поменял значение Меsh (скрин)

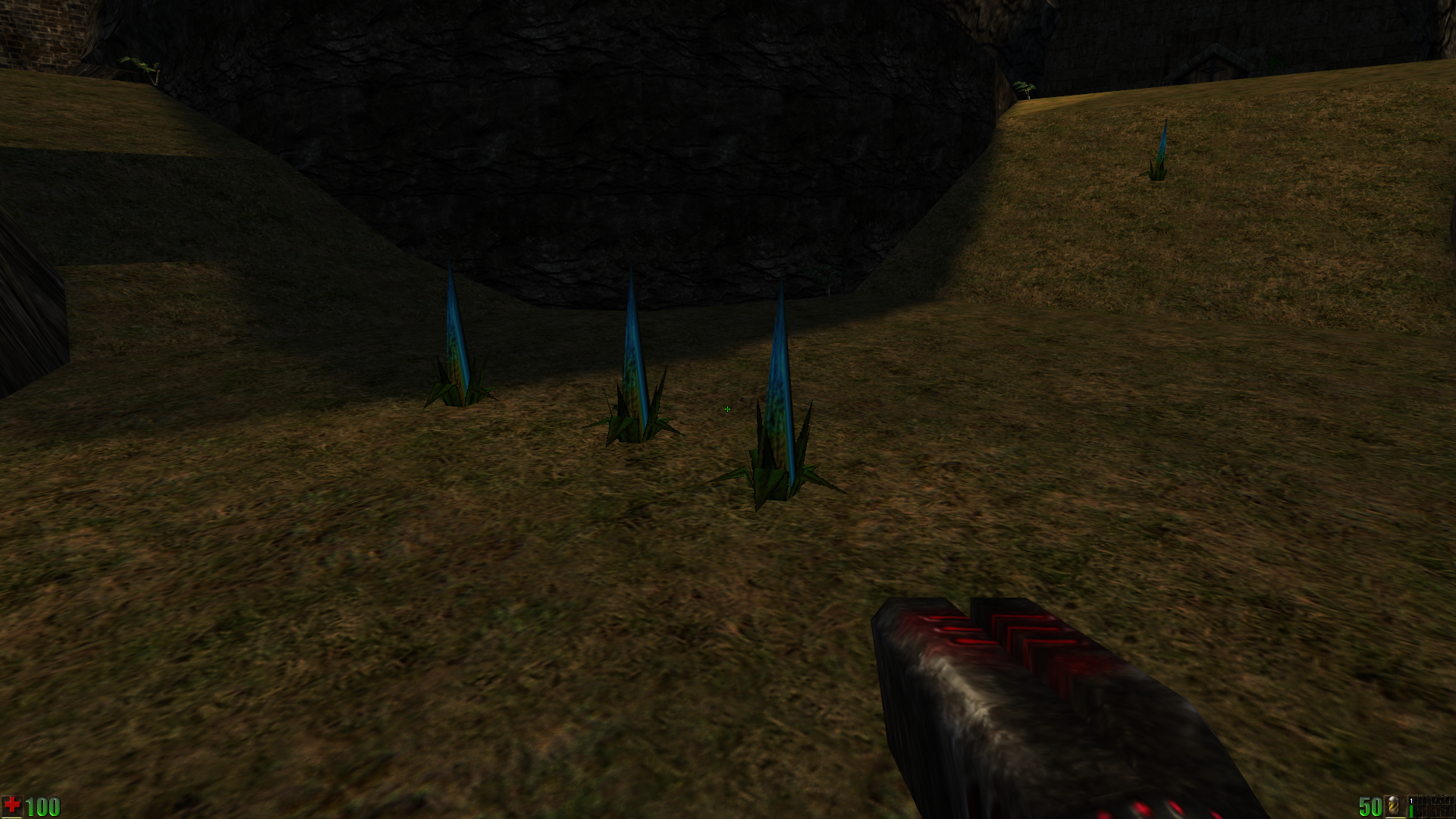

2. Открываю карту, кусты видны
3. Делаю правый клик по актору и в контекстном меню выбираю Select All Tree9.
4. В свойсвах этого актора на карте ставлю None напротив Mesh. В этот момент все кусты исчезают на карте.
5. Сохраняю карту, перезапускаю редактор, кустов нет...
не сработал этот вариант

--- добавлено 15 апр 2023 ---

Уже на первом этапе проблема... скопировал эту строку с браузера (EditActor Class=Tree9) и вставил в редакторе внизу в окошко напротив Command: Жму энтер, звук ошибки и ничего не происходит



Похоже, что это моделька такая глючная. В оригинальном Unreal Gold 226b она тоже кривая. Видимо, в патче 227 её пофиксили.

Можно попробовать собрать новый класс с мешем из ассетов 227. Я приложил к сообщению исходники Tree9.

Помимо проблем с сетевой игрой подход с редактированием UnrealShare.u ущербен с точки зрения версионности. Скорее всего, модифицированная версия UnrealShare.u будет совместима только с какой-то конкретной версией UT и для поддержки всех популярных версий придётся насоздавать кучу таких UnrealShare.u под каждую отдельную версию UT. Кроме того, если каждый моддер начнёт выпускать свою собственную модификацию UnrealShare.u, то в итоге появится целый зоопарк подобных кастомных модификаций. И тогда конечному пользователю придётся либо выбирать что-то одно из кучи таких UnrealShare.u, либо устанавливать множество разных сборок UT на своём компе.

Попросить пофиксить сам меш, наверное, можно, а вот фиксить класс Tree9, разработчики UT 469, похоже, осознанно не собираются
[469c] Tree9 has no Mesh · Issue #1141 · OldUnreal/UnrealTournamentPatches

В такой последовательности шаги 3 и 4 - это очевидная бессмыслица. Ты удаляешь меш у акторов и потом хочешь, чтобы эти акторы отобразились без меша? Где логика?

Задавать None нужно не свойству Mesh акторов, а свойству (по умолчанию) Mesh класса.

Твоя задача сводится к тому, чтобы на выбранной карте выставить свойству Mesh у каждого актора типа Tree9 значение Tree9M и сохранить карту с изменёнными акторами.

В целях оптимизации в unr файлах хранятся не все свойства актора, а только те, которые отличаются от заданного по умолчанию в классе. Например, если у актора типа Tree9 значение DrawType - это DT_Mesh, то в unr файле свойство DrawType этого актора не записывается, потому что в классе Tree9 значение DT_Mesh для DrawType уже выставлено по дефолту. А вот когда у актора типа Tree9 значение Mesh равно UnrealShare.Tree9M при дефолтном None, то ввиду разницы с дефолтным значением сохранённый unr файл будет содержать в себе эту разницу.

Когда ты открываешь карту в игре или редакторе, движок инициализирует свойства актора примерно следующим образом: для тех свойств, которые заданы в unr файле, значения берутся из unr файла, остальное берётся из дефолтных свойств класса.

Оригинальный файл USP-14-Maekh.unr не хранит в себе никакой инфы касательно значения Mesh у акторов типа Tree9, поэтому, когда ты загружаешь данную карту в редакторе, для всех таких акторов свойство Mesh инициализируется дефолтным значением Mesh класса Tree9 - каким бы оно ни было. Если оно None - значит, у акторов Mesh будет None. А если изменить дефолтное значение Mesh для класса Tree9 на UnrealShare.Tree9M непосредственно перед загрузкой карты, то после загрузки карты ты автоматом получишь все акторы Tree9 со свойством Mesh, установленным в значение UnrealShare.Tree9M.

Несмотря на то, что в последнем случае сама карта прямо после загрузки уже по сути оказывается изменена и готова к сохранению, сохранять её рано по причине, описанной выше: в unr файл сохраняется только то, что отличается от дефолта. Если у класса Tree9 дефолтный Mesh - Tree9M и у акторов этого класса - то же самое, то редактор не сохранит Mesh у акторов. Чтобы сохранение произошло, надо поменять дефолтное значение Mesh у класса Tree9, и проще всего установить его обратно в None. На свойстве Mesh акторов это никак не отразится, но образовавшая разница со значением по умолчанию позволит редактору произвести запись свойств в unr файл.
