UnrealEd: как с ним работать

Тема, в которой можно задавать вопросы и делиться мастерством по редактированию карт для Unreal и UT99

Расскажите, пожалуйста, как в UnrealEd делать SkyBox'ы. Там слева в окне редактора столько кнопок - голова кругом идёт... P. S. Скринcшоты не возбраняются!

Следующие сообщение добавил unreal doom

Многим может пригодиться дополнительный набор строительных брашей.
Нужная штука зовется UE2 Extrabuttons.

Русскоязычные ресурсы по редактированию Unreal

UnrealScript.ru - News - Здесь находиться около десятка статей, посвященных UnrealED, пока это лучший сборник материала на русском языке, который я видел, к сожалению статьи по редакторам Unreal/UT и редактору UT 2003\2004 намешаны в кучу.

UnrealEngine » Unreal Level - Unreal - Этот сайт посвящен редактированию игр на движке Unreal, но конечно прежде всего самой нереальной серии. Думаю, что данный ресурс ценен прежде всего своим более четко организованным форумом (так как это не сайт об играх в целом, потому здесь нет просто общей темы об UnrealED). Своей специализированностью сайт и ценен.

OldUnreal, purely devoted to the old Unreal versions - На данном ресурсе можно найти программы, способные помочь в некоторых аспектах редактирования Unreal. Сам я такими программами ни разу не пользовался, но вдруг кому-то пригодятся.

Сайты о серии игр Unreal

Planet Unreal Russia - News
Unreal page - Главная страница

Советы из этой темы, которых нет в туториалах

UnrealEd: как с ним работать - О редактировании ландшафта и немного об особенностях геометрии.

UnrealEd: как с ним работать - Полезное замечание от Vermillion ][ насчет особенностей Unreal Engine.

UnrealEd: как с ним работать - Еще одно сообщение от того же автора, касающееся пары полезных функций Unreal Editor.

UnrealEd: как с ним работать - Здесь говориться, как заставить появляться монстра (хотя готов предположить, что метод может сработать и для некоторых других акторов) в разных местах уровня.

UnrealEd: как с ним работать - Замечание о том, как лучше обрезать браши.

UnrealEd: как с ним работать - Совет по работе с камерами, для создания кинематографических сцен в Unreal.

Синглплеерное дополнение для Unreal - Another Reality - Ценная информация от Alleras, из темы об "Another Reality", из этого сообщения я впервые узнал, что в UnrealED есть кадрирующая рамка, позволяющая легко выделять сразу множество обьектов, правда эта рамка заработала у меня только во второй версии редактора, возможно в Unreal Editor первой версии ее нет.

UnrealEd: как с ним работать - Мы все еще не знаем, как воссоздать правильное коллективное поведение у Predator'ов - стайных рептилий из Return to Na Pali. Однако мы по крайней мере научились уничтожать у этих тварей групповой инстинкт, из-за которого их искусственный разум частенько клинило самым неприятным образом. И за это знание стоит сказать спасибо господину под ником Masterkent.

Темы с форума Unreal-Level.ru и статьи с этого сайта

(к темам U-L нельзя ныне получить доступ, приведут просто на новый форум того сайта)

http://unreal-level.ru/forum/topic/54 - Тут рассказывается, как грамотно переносить уровни, созданные в UnrealED 2.0, в Unreal Editor первой версии, так чтобы не возникало различных глюков. Напомню, что такая процедура может понадобиться, если вы привыкли работать на второй версии редактора, но хотите, чтобы ваш сингловый уровень можно было запустить например и в Unreal Gold.

На всякий случай продублировал это мегаполезное сообщение в этой теме, ссылка - http://www.old-games.ru/forum/showpost.php?p=663710&postcount=183
P.S. Проблема неактуальна со времен появления Unreal Gold версии 227.

http://unreal-level.ru/forum/topic/327 - В этой теме обьясняется, как влияют различные настройки ребилдера, на конечные результаты перестройки уровня.

Эта тема также продублирована у нас, ссылка - http://www.old-games.ru/forum/showpost.php?p=663899&postcount=184

http://unreal-level.ru/218-semi-solids.html - Статья, посвященная полутвердым брашам (Semi Solid Brush).

Уже по традиции, материалы с U-L дублируются в этой теме, ссылка - http://www.old-games.ru/forum/showpost.php?p=687111&postcount=237

http://unreal-level.ru/224-zoning_occlusion.html - Статья. посвященная зонированию и окклюзиям (последнее судя по всему относится к Unreal Engine 2).

Тот же материал, продублированный в этой теме, ссылка - http://www.old-games.ru/forum/showpost.php?p=688619&postcount=238

http://unreal-level.ru/254-unreal-creature-care-and-feeding-guide.html - Важная статья о регулировании поведения нереальных существ, иными словами пособие по ИИ.

Материал статьи продублирован в этом сообщении - http://www.old-games.ru/forum/showpost.php?p=1079622&postcount=420

За оформление шапки отдельное спасибо A.P.$lasH!



Именно так.



Если мы импортируем текстуру в пакадж utx, то в каких случаях нужно ставить галочку в опции Masked?

И вообще при импорте, например, текстуры c большим разрешением нужно в свойствах текстуры, менять какие-либо переменные, чтобы было все красиво?



@Gadavre, каждая текстура в классическом UE 1 использует 8-битную палитру (256 цветов), которая может иметь 255 непрозрачных и 1 замаскированный цвет. Любые части вашей текстуры, использующие замаскированный цвет, будут отображаться в игре прозрачными. Т.е. если нужно иметь замаскированный цвет, то установите этот флажок при импорте, в противном случае вам нужно будет установить для каждой поверхности, использующей текстуру, значение Masked в свойствах поверхности, чтобы добиться того же эффекта.

Подробнее: UnrealWiki: Texture Import And Export



@Gadavre, а большие разрешения игра наверное не поймёт. Там 256 обычно или меньше.



За Masked отвечает первый цвет в палитре текстуры (в халф-лайфе1 последний).

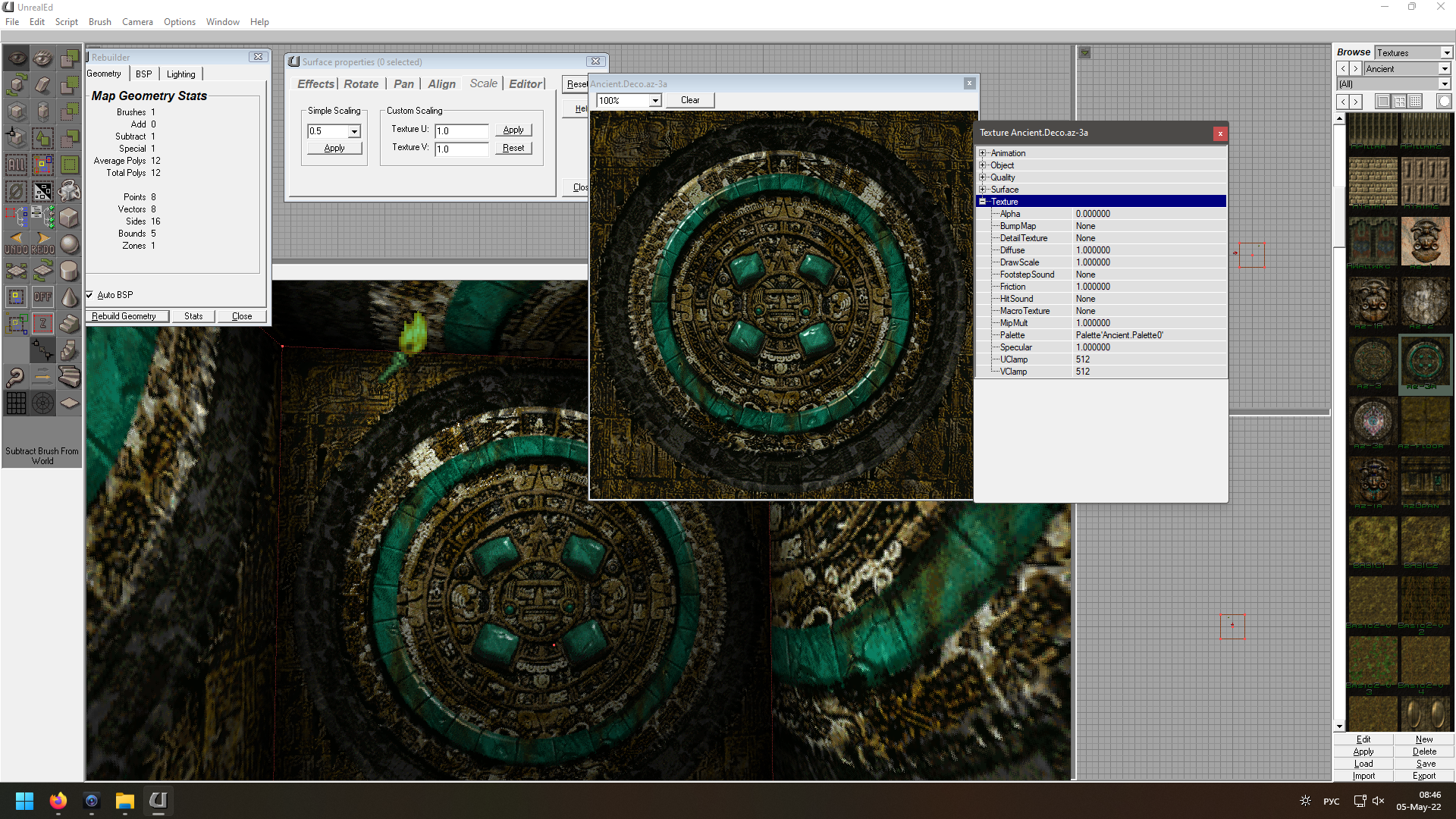

Есть текстуры 512х512 в стандартных паках.

Может ужиматься сама до 256х256 в зависимости от рендерера.
В 227 можно импортировать в DXT формат полноцветные 2к текстуры с прозрачностью через альфу.
Возможность отображения такого опять же зависит от выбранного рендерера.
Хотя реально такая фишка была аж с 1999 года, когда показали демокарты в Анриле с 2к текстурами для демонстрации мощи новой S3 видяхи.



Хочу травку в высоком разрешении экспортировать в оригинальный пакадж GenEath.utx для UT 436... Экспортировал сначала текстуру "Grass" в Unreal Gold 227j в формате pcx. Затем импортирую ее в UT 436... импортируется, только травка в игре темная, сбилась палитра что ли... Или 227j экспортирует текстуры с ошибками?
Что можно сделать? Или уже ничего не сделаешь?

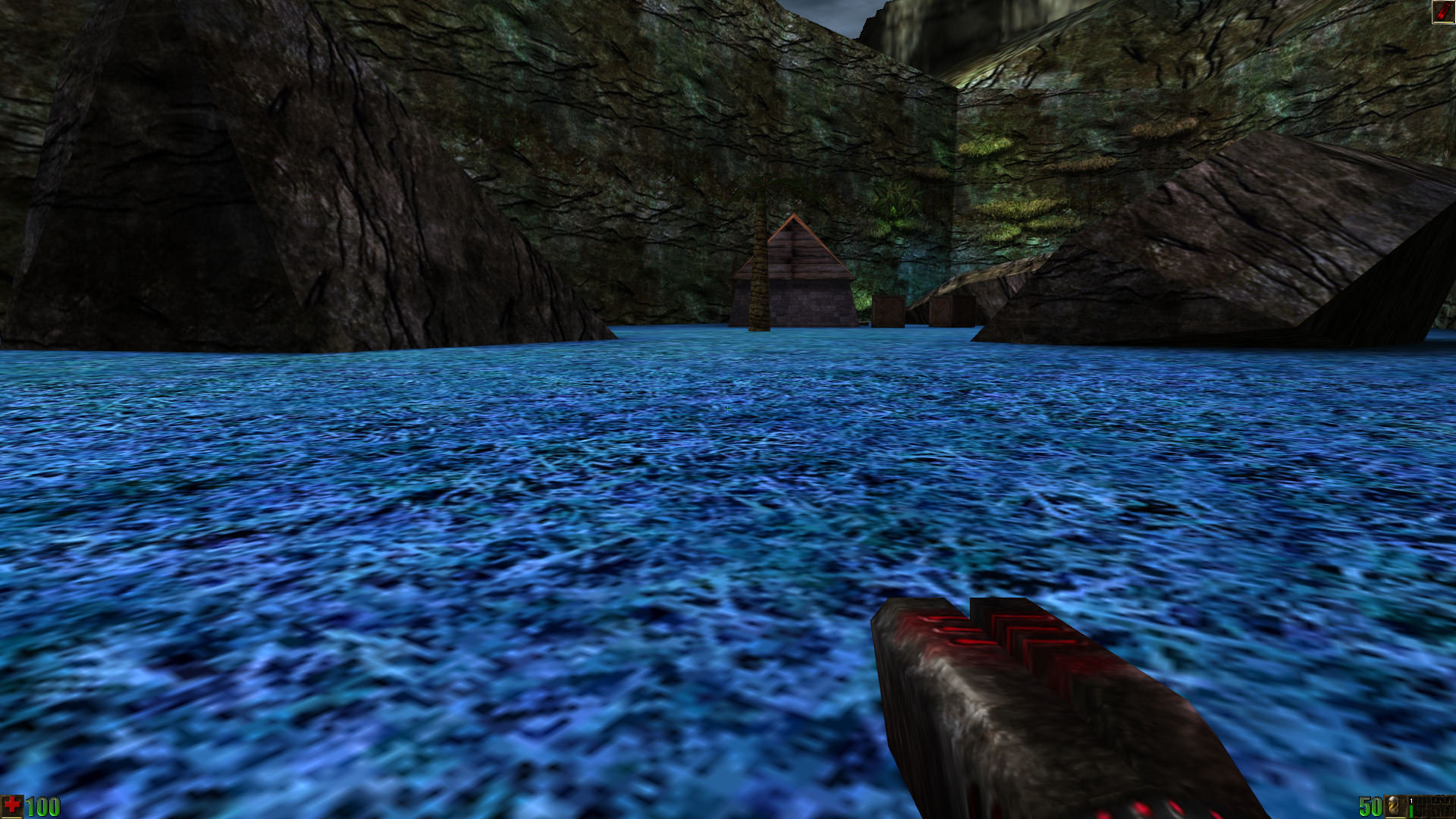

Вот теперь такая уродливая травка на Nyleve



Лучше через BMP и забыть про PCX.



Да, вы правы... 227J при экспорте как я понял повреждает pcx, Текстура становится темнее.... А если в bmp, то все нормально со цветом



Баг для всех карт Unreal и UT

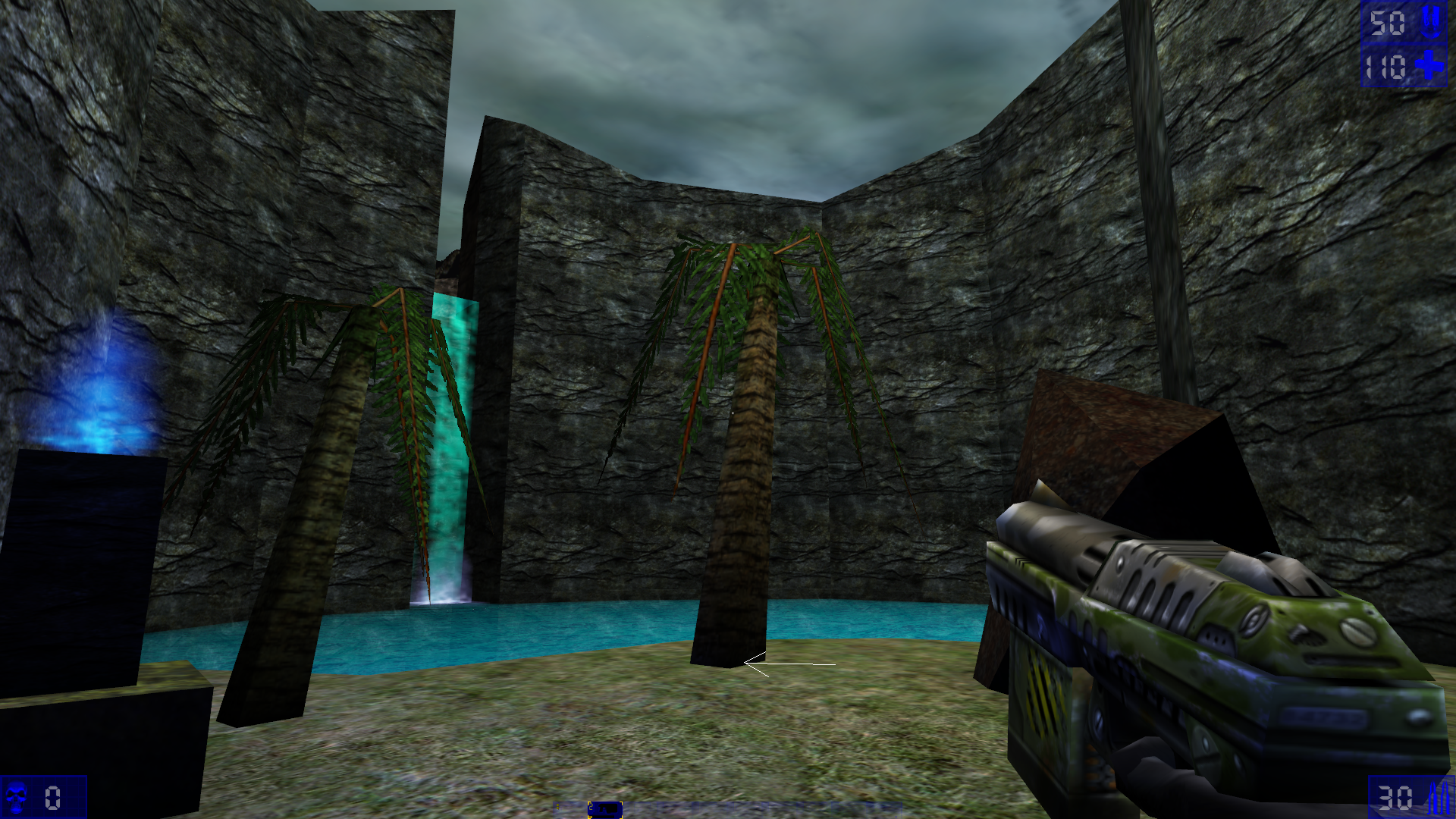

Открываем скажем Dm-ArcaneTemple... Видим на полянке 2 пальмы... у маленькой пальмы drawScale =1.000000, с ней все в порядке... Рядом стоит высокая пальма с DrawScale= 1.500000. Если подойти вплотную к пальме и посмотреть в ее корень, в ее основание, то пальма исчезает...( см. скрин)

Это можно как то пофиксить, оставляя такой же высокий размер пальмы?



Пальма со скейлом 1.0 то же исчезает если вприсядку подойти.
Скорее всего видимость модели зависит от расположения центра самой модели, который расположен где то посередине пальмы.
И если этот центр модели выпадает из кадра, то пропадает вся модель.
Это нормально для больших моделей и встречалось в старых играх повсеместно.



@Скаарж, понял... хотя мне кажется - это баг, с которым все смирились и стали воспринимать фичей игры..



@Скаарж, можете уменьшить разрешение для моих bmp файлов для Skybox.utx , но чтобы не было артефактов? У меня не выходит



В чём проблема заключается? С примерами если не сложно.



При включенном сглаживании в игре на текстурах скайбокса появляются артефакты в виде вертикальных тонких полос. например одна полоса находиться чуть слева от солца. На первых картах Unreal Gold это видно...
это надо перрисовывать текстуры скайбокса или есть простое решение этой проблемы, путем изменения определенных переменных?

настройки сглаживания
useAA = True
NumAASamples = 4
NoAATilse = True



На скалах?
Там суть проблемы в сглаживании текстур, для него берутся соседние тексели текстуры и если это край текстуры, то берётся тексель с противоположного края текстуры.
Всё хорошо пока текстура тайлится, прям идеально.
А вот взять текстуры из пака скайбокс, где справа одна текстура обрывается высокой скалой, а слева нарисована низина и на той же высоте, где справа скала, слева находится прозрачная часть текстуры, то получается такой артефакт.
Просто примешивается прозрачная область при сглаживании.
Обычно увеличивают скейл текстуры на поверхности, по горизонтали в данном случае, примерно 1.01 или даже чуть меньше, и сдвигают текстуру в нужную сторону, если это нужно.
Цель - выгнать по одному ряду текселей слева и справа за пределы поверхности.
Может образоваться шов, зато пропадёт щель.
И там ещё есть косяк рисовальщика текстур, на текстуре lnd_4b просто примешался синий цвет по правому краю внизу. Может ещё где такое есть, не изучал.
Настроек вроде никаких нет.
NoAATiles для правильного отображения интерфейса.



@Скаарж, да на горизонте. Где мы видим размытые скалы и небо над ними.
Я не владею фотошопом, чтобы провести все эти операции. Можете это сделать? Я вам тогда накидаю в личку скринов с артефактами, где они есть... Цель - убрать артефакты и при этом не поменять внешний вид оригинальных текстур Skybox.utx из UT99...

Кстати Skybox.utx из Unreal и UT99 различаются. Когдая я кинул SkyBox. utx из Unreal Gold в папку Textures UT99 и запустил кампанию Deja vu Griphon Revisited, то на 14 -й карте что ли небо было частично черное.



Да, скриншот лучше посмотреть, вдруг о разных вещах говорим.



Посмотрел скриншоты, хотел ответить в личке но не понял как файл загрузить.

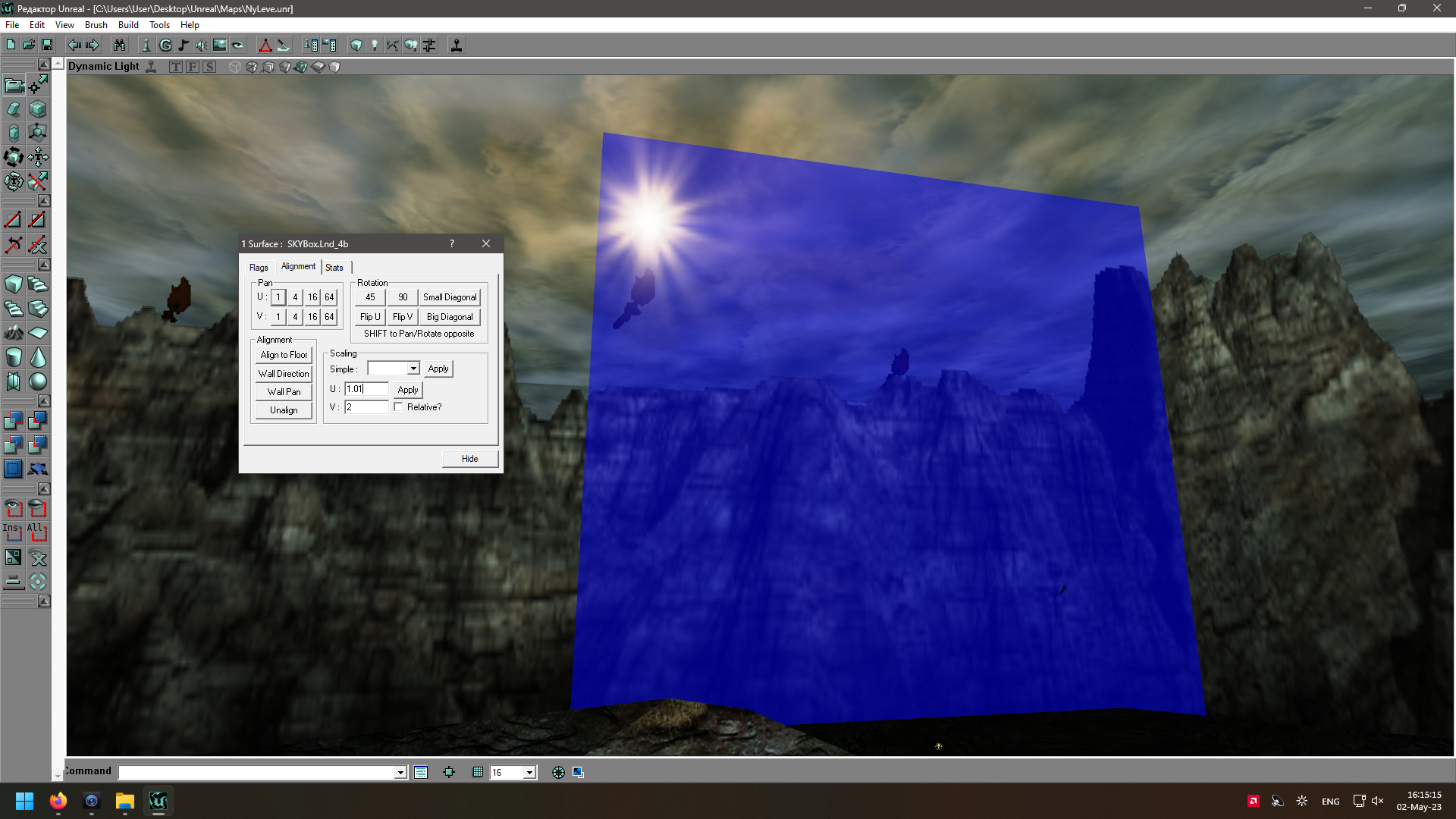

Как я и написал выше, чуть увеличиваем текстуру, что бы она выходила за пределы поверхности буквально на 1 тексель.
Это гарантированно уберёт щели, но может добавить швы на видимых частях текстуры.
Есть вариант склеить все текстуры в одну, они 256х128, будет 2048х128, что точно уберёт все вертикальные артефакты.

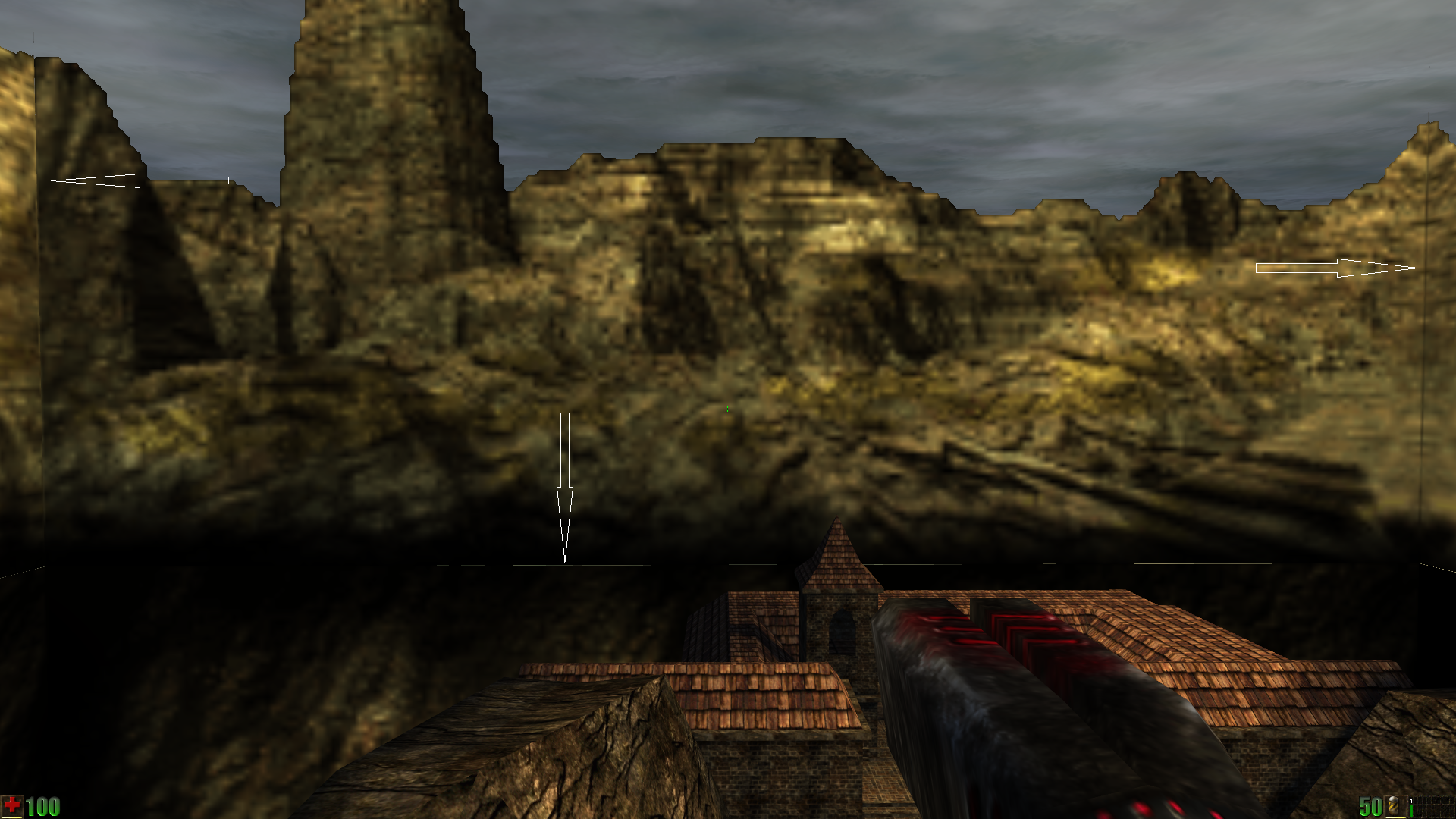

На карте "из кампании Deja vu" просто приподнять пол на 1 юнит, сохраняя положения текстур относительно мира, это скроет горизонтальный артефакт внизу.
Вертикальный справа по методу вначале.
Вертикальный слева похоже на неравномерное освещение. Нужно поиграть с лампочками или Unlit на все поверхности.



@Скаарж
Я не хочу вносить изменения в оригинальные карты. Речь идет о создании исправленного SkyBox.utx



Это не проблема текстур, просто так работает рендер и фиксится внесением изменения в карту.
