UnrealEd: как с ним работать

Тема, в которой можно задавать вопросы и делиться мастерством по редактированию карт для Unreal и UT99

Расскажите, пожалуйста, как в UnrealEd делать SkyBox'ы. Там слева в окне редактора столько кнопок - голова кругом идёт... P. S. Скринcшоты не возбраняются!

Следующие сообщение добавил unreal doom

Многим может пригодиться дополнительный набор строительных брашей.
Нужная штука зовется UE2 Extrabuttons.

Русскоязычные ресурсы по редактированию Unreal

UnrealScript.ru - News - Здесь находиться около десятка статей, посвященных UnrealED, пока это лучший сборник материала на русском языке, который я видел, к сожалению статьи по редакторам Unreal/UT и редактору UT 2003\2004 намешаны в кучу.

UnrealEngine » Unreal Level - Unreal - Этот сайт посвящен редактированию игр на движке Unreal, но конечно прежде всего самой нереальной серии. Думаю, что данный ресурс ценен прежде всего своим более четко организованным форумом (так как это не сайт об играх в целом, потому здесь нет просто общей темы об UnrealED). Своей специализированностью сайт и ценен.

OldUnreal, purely devoted to the old Unreal versions - На данном ресурсе можно найти программы, способные помочь в некоторых аспектах редактирования Unreal. Сам я такими программами ни разу не пользовался, но вдруг кому-то пригодятся.

Сайты о серии игр Unreal

Planet Unreal Russia - News
Unreal page - Главная страница

Советы из этой темы, которых нет в туториалах

UnrealEd: как с ним работать - О редактировании ландшафта и немного об особенностях геометрии.

UnrealEd: как с ним работать - Полезное замечание от Vermillion ][ насчет особенностей Unreal Engine.

UnrealEd: как с ним работать - Еще одно сообщение от того же автора, касающееся пары полезных функций Unreal Editor.

UnrealEd: как с ним работать - Здесь говориться, как заставить появляться монстра (хотя готов предположить, что метод может сработать и для некоторых других акторов) в разных местах уровня.

UnrealEd: как с ним работать - Замечание о том, как лучше обрезать браши.

UnrealEd: как с ним работать - Совет по работе с камерами, для создания кинематографических сцен в Unreal.

Синглплеерное дополнение для Unreal - Another Reality - Ценная информация от Alleras, из темы об "Another Reality", из этого сообщения я впервые узнал, что в UnrealED есть кадрирующая рамка, позволяющая легко выделять сразу множество обьектов, правда эта рамка заработала у меня только во второй версии редактора, возможно в Unreal Editor первой версии ее нет.

UnrealEd: как с ним работать - Мы все еще не знаем, как воссоздать правильное коллективное поведение у Predator'ов - стайных рептилий из Return to Na Pali. Однако мы по крайней мере научились уничтожать у этих тварей групповой инстинкт, из-за которого их искусственный разум частенько клинило самым неприятным образом. И за это знание стоит сказать спасибо господину под ником Masterkent.

Темы с форума Unreal-Level.ru и статьи с этого сайта

(к темам U-L нельзя ныне получить доступ, приведут просто на новый форум того сайта)

http://unreal-level.ru/forum/topic/54 - Тут рассказывается, как грамотно переносить уровни, созданные в UnrealED 2.0, в Unreal Editor первой версии, так чтобы не возникало различных глюков. Напомню, что такая процедура может понадобиться, если вы привыкли работать на второй версии редактора, но хотите, чтобы ваш сингловый уровень можно было запустить например и в Unreal Gold.

На всякий случай продублировал это мегаполезное сообщение в этой теме, ссылка - http://www.old-games.ru/forum/showpost.php?p=663710&postcount=183
P.S. Проблема неактуальна со времен появления Unreal Gold версии 227.

http://unreal-level.ru/forum/topic/327 - В этой теме обьясняется, как влияют различные настройки ребилдера, на конечные результаты перестройки уровня.

Эта тема также продублирована у нас, ссылка - http://www.old-games.ru/forum/showpost.php?p=663899&postcount=184

http://unreal-level.ru/218-semi-solids.html - Статья, посвященная полутвердым брашам (Semi Solid Brush).

Уже по традиции, материалы с U-L дублируются в этой теме, ссылка - http://www.old-games.ru/forum/showpost.php?p=687111&postcount=237

http://unreal-level.ru/224-zoning_occlusion.html - Статья. посвященная зонированию и окклюзиям (последнее судя по всему относится к Unreal Engine 2).

Тот же материал, продублированный в этой теме, ссылка - http://www.old-games.ru/forum/showpost.php?p=688619&postcount=238

http://unreal-level.ru/254-unreal-creature-care-and-feeding-guide.html - Важная статья о регулировании поведения нереальных существ, иными словами пособие по ИИ.

Материал статьи продублирован в этом сообщении - http://www.old-games.ru/forum/showpost.php?p=1079622&postcount=420

За оформление шапки отдельное спасибо A.P.$lasH!



King тут задал мне несколько вопросов связанных с редактором, я решил ответить ему в этой теме, потому что это может пригодиться всем.

Насчет IceValley, я совсем немного на нее посмотрел, но дырки могут возникать по многим причинам, если add браши пересекают друг друга (например в моем AnotherWorld на первой поляне много таких мест потом пришлось часто жалеть об этом) чтобы этого не было использую операцию Deintersect, она отрежет ту часть браша, что находится в твердом пространстве, соответственно Intersect отрезает часть браша, находящуюся в пустом пространстве, если в add браше нет вырезов, то желательно сделать его Semisolid (правой кнопкой нажимаешь на браше выбираешь Solidity а дальше Semisolid) это уменьшает нагрузку на геометрию, уменьшает количество BSP вырезов как следствие уровень быстрее грузится, не тормозит и становится меньше дырок, только Semisolid браш, ни в коем случае не должен пересекать границы другого add браша. Ну и еще лучше отключать полный ребилд, и ребилдить уровень по частям, сначала геометрию, отключив Auto BSP, затем BSP(Optimization лучше ставить Optimal), убрав галочку напротив Auto Lighting и наконец ребилдить освещение.

Теперь о моем методе работы с открытыми пространствами. Я использую такие инструменты как Floor Lofter (в UnrealED 2.0 он называется BSP Based Terrain), для того, чтобы создавать горный массив (получается всего один браш для скал) и для того, чтобы создавать неровный ландшафт земли, и 2D Shape Editor, для того, чтобы вырезать из горного массива сам уровень нужной формы (например форму долины на уровне TarydiumLand я сначала нарисовал в пейнте затем загрузил рисунок в редактор создал 2D форму примерно повторяющую рисунок и вырезал ее из горного массива). Конечно для работы с Floor Lofter, нужен определенный опыт, поэтому надо поупражнятся какое-то время перед тем, как приступить к серьезной работе, суть в том, что не надо сразу задавать форму всей конструкции, лучше делать это поэтапно, сначала поднимите один сафис и посмотрите, какой участок поднялся на нашем строительном браше, затем поднимите все сафисы на одной стороне и опять посмотрите какие сегменты вашего браша были подняты когда разберетесь с тем поднятие какого сафиса отвечает за поднятие определенного сегмента можете создавать нужную вам форму горного массива или форму неровностей почвы.

Я бы хотел, чтобы каждый участник нашего проекта научился работать подобным образом, потому что это лучший из всех известных методов создания хорошего природного уровня, и я подозреваю, что похожим способом работали и сами разработчики.



Благодаря планетеанриал, я недавно обнаружил сайт Unreal.com (самым удивительным оказалось то что сайт действительно посвящен анрилу а не всей серии), там я нашел информацию и по UnrealED, в том числе и про паки, там что-то говорилось о компиляции паков, но там все на английском может кто-нибудь сможет понять о чем там пишут? Вот эта статья о паках http://unreal.epicgames.com/Packages.htm



Я ещё раз просмотрел в редакторе твой кусочек Test.unr, но мне не понятно как ты сделал этот сосискообразный туннель:

​

И ещё, я обратил внимание на то, как построены скайбоксы в оригинальных уровнях. Вопрос: как сделать "коробку", выделенную на картинке жёлтым цветом? BSP Based Terrain?

​



Я точно не знаю, как реализованы оба этих браша, но думаю в первом случае была сначала задана форма в 2D редакторе, а потом изогнута командой Revolve, ну а второй браш, явно создавался в Floor Lofter или BSP Based Terrain.

LipSheZ ты не мог бы почитать ту статейку, ссылку на которую я дал в своем предыдущем посте? Может тогда мы решим проблему старой озвучки в голде.



Я уже менял звуки оружия в UT, используя эту прогу. Но мне надо знать в каких паках UG находятся звуки оружия (у меня нет Гольда). Архив с вавошниками, вытянутыми из прегольдовской версии Unreal, лежат здесь - http://www.2shared.com/file/4992377/8cd25d3b/WeapSnds.html, просто ими надо заменить одноименные звуки в паках Unreal Gold.



Я кстати совсем и забыл о ней, в свое время не смог разобраться, что там и как, поэтому пошел другим путем в решении этой проблемы. Скажи, как ей пользоваться?

У патченного анрила и голдовского анрила звуки оружия находятся в паке UnrealShare, а непатченный Unreal имеет только пак UnrealI, где и прописаны звуки оружия.

Я до сих пор сохранил твой звуковой патч, который ты выкладывал еще летом, кроме того у меня появился образ диска Unreal с этого сайта, который изначально не патченный.

Кстати в UT, как раз не возникает никаких проблем с заменой озвучки, все делается простым экспортом/импортом соответствующих звуков прямо в редакторе, с последующим элементарным процессом сохранения изменений в паке.



Скинь мне свой UnrealShare от UG, я попробую его прооперировать. Там в проге очень навороченный интерфейс, объяснять долго.

EDIT: unreal doom, ничего заливать не надо, я сейчас инсталлированный UG с сайта скачаю. Там все паки есть!



Я его откуда-то скопировал кажется, точно не помню уже

А ты разве еще не работал в редакторе? Желтым цветом показаны браши, которые выдавлены из "субстанции", грубо говоря комнаты, а если в комнате есть другие объекты, то они будут синими...и того получается основные цвета в редакторе желтый и синий, остальные просто как дополнения, хотя без них тоже не обойдешься



Да про цвет-то я знаю! Меня интересует как сделать такую структуру браша (он особым образом разделён на множество surface'ов).



Ну я обычно делаю из небольшой "кучки" отдельных брашей, а в целом потом получается красивая неровная поверхность



В тулбарах UnrealEd 2.0 в Tools есть три строчки - это System Plug-ins, Level Plug-ins и Viewport Plug-ins - http://picthost.ru/images/wxkx1b6kmfpjocusoxov.jpg. Что это за плагины и откуда их можно достать?



Ребят, я такую классную вещь для UnrealEd нашёл!!!!! Brush Builders Pack называется!! Добавляет в редактор 2 кнопки с брашами! Вот ссылка на сайт: http://tarquin.planetunreal.gamespy.com/main.downloads.html!



Любопытная штука Только не совсем понятно какие формы брашей она делает? Две первых зеленых иконки обведенные желтым это создание меровностей? И чем отличается кубик стандартной иконки от кубика сиреневой иконки(самая последняя иконка)



LipSheZ, для Unreal было выпущено множество браш-паков с брашами самой разнообразной формы. Кстати чуть выше по теме ты спрашивал как делать "кишку". Отвечаю - она как раз и создана таким брашем (цилиндр, но в отличие от обычного цилиндра есть не только колличество граней, но и по оси z делится на сегменты).
А затем уже положен на бок и "подтянуты" вершины.
Впрочем я бы не рекомендовал использовать такой подход при изготовлении тоннеля. Дело в том что unreal editor любит конвексные (выпуклые) браши. И не любит браши с впадинами. Соответственно в показанном вами на скриншоте в тоннеле почти наверняка (но не обязательно!) будут "дыры" - то бишь ошибки при формировании структуры BSP уровня. Поэтому в таких случаях рекомендую пользоваться несколькими конвексными субтрактивными брашами, чем одним большим, но имеющим "впалые" грани.



Такой туннель я только что научился делать! С помощью Extrude Builder! Штука рулёзная!



LipSheZ, можно и так...



А зачем нужны эти кнопки (обведено синим "фломастером")?



Клиппинг

Перед тем как использовать эти кнопочки надо включить режим клиппинга (буттон выделен зелёным цветом)

Значат они вот что:
1.Clip Selected Brushes (по-русски Обрезать Выбранные Браши) - создаёт плоскость которая обрезает данный браш(и). в каком либо направлении. Максимум может быть три точки формирующие плоскость среза. Причём если их 3 - учтите что две из них должно быть в одной проекции, а одна в другой! То есть если вы обрезаете браши в одной проекции то вам не надо третья точка. Ломаной линией браш не обрежется. Линия не должна обязательно полностью пересекать браш(и) - можно создать очень короткую линию не пересекающую весь браш(и) целиком - хотя конечно это неудобно визуально. Браши кстати могут быть любыми (и Red Builder Brush и солид, cубтракт и т.п.)
Теперь о том как это работает на практике: включаете режим клиппинга. Выделите нужный браш или несколько (соответственно с зажатой CTRL). Затем кликаете в двухмерном вьюпорте с зажатой CTRL и ПРАВОЙ кнопкой мыши (появятся две точки c номерами 1 и 2 - в народе "pins", линия их соединяющая и вектор среза). Номера нужны видимо для удобства - держа зажатой CTRL и левую кнопку - можно "перетаскивать" последнюю точку - тем самым подправляя линию будующего среза. Можно также выбрать все пины (тоже с зажатым контролом и переместить плоскость не меняя). Если теперь нажать кнопочку Clip Selected Brushes - то браш обрежется по линии и в направлении вектора (куда смотрит вектор - того и не будет).
Главное тут не забыть выделить все необходимые браши которые должны быть срезаны.
Чтобы обрезать браш и в третьей плоскости (т.е. чтобы наклонить плоскость среза) - ставьте третий пин в другом 2d-вьюпорте. Корректируйте его положение и вперёд. Корректировать положение можно и в окне 3д вида - но это конечно неудобно.

2.Split Selected Brushes (разделить выбранные браши) - интересная функция - позволяет разрезать готовый браш на 2. С ред билдер брашем не работает - его она просто обрезает как и предыдущий инструмент.

3.Flip Clipping Normal - просто напросто инвертирует вектор среза.

4.Delete Clipping Marker - удаляет все поставленые пины. Мне никогда не пригождалась - можно удалить их и просто четвертым нажатием правой кнопкой мыши (с зажатой ctrl) при расстановке.



Подскажите пожалуйста, как заставить появляться монстра в нескольких точках? Примером такого явления может служить Rrajigar Mines, где первый скаардж появляется то с одной стороны корридора то с другой. Я посмотрел этот уровень в редакторе и увидел, что скаардж в том корридоре только один, а с другоого конца установлен один из акторов категории NavigationPoint, который называется Ambushpoint, у скаарджа и Ambushpoint одинаковый Tag, и в графе "Orders" у скаарджа стоит Ambushing, а также у него отключена настройка "FixedStart".

Так вот я попытался повторить эту ситуацию, поставил скаарджа, поставил Ambushpoint, присвоил им одинаковые имена и у скаарджа, графе "Orders", написал Ambushing и отключил иму FixedStart, вот только скаардж все равно стартовал в одном и том же месте.

Скорее-всего я пропустил еще какой-то нюанс в настройке скаарджа и Ambushpoint, но какой?



Ambush Points

unreal doom, похоже ты забыл написать у скааржа OrdersTag.

Чтобы не путать - напишу алгоритм вкратце:
1. Ставим скарджа и присваиваем ему уникальный Tag (имя).
2. Пишем скарджу в графе Orders: "ambushing".
3. В графе OrdersTag пишем имя Актора AmbushPoint.
4. В графе FixedStart выбираем False (тогда существо с равной вероятностью при загрузке уровня телепортнётся на одну из привязанных AmbushPoint'ов) или True (тогда появится где стоит и побежит к точке само - если проложены пути конечно).

2. Ставим одну или несколько AmbushPoint'ов и задаем ему тот же Tag что и у скарджа (соответственно этот же Tag мы ставили в OrdersTag), Вот и все.

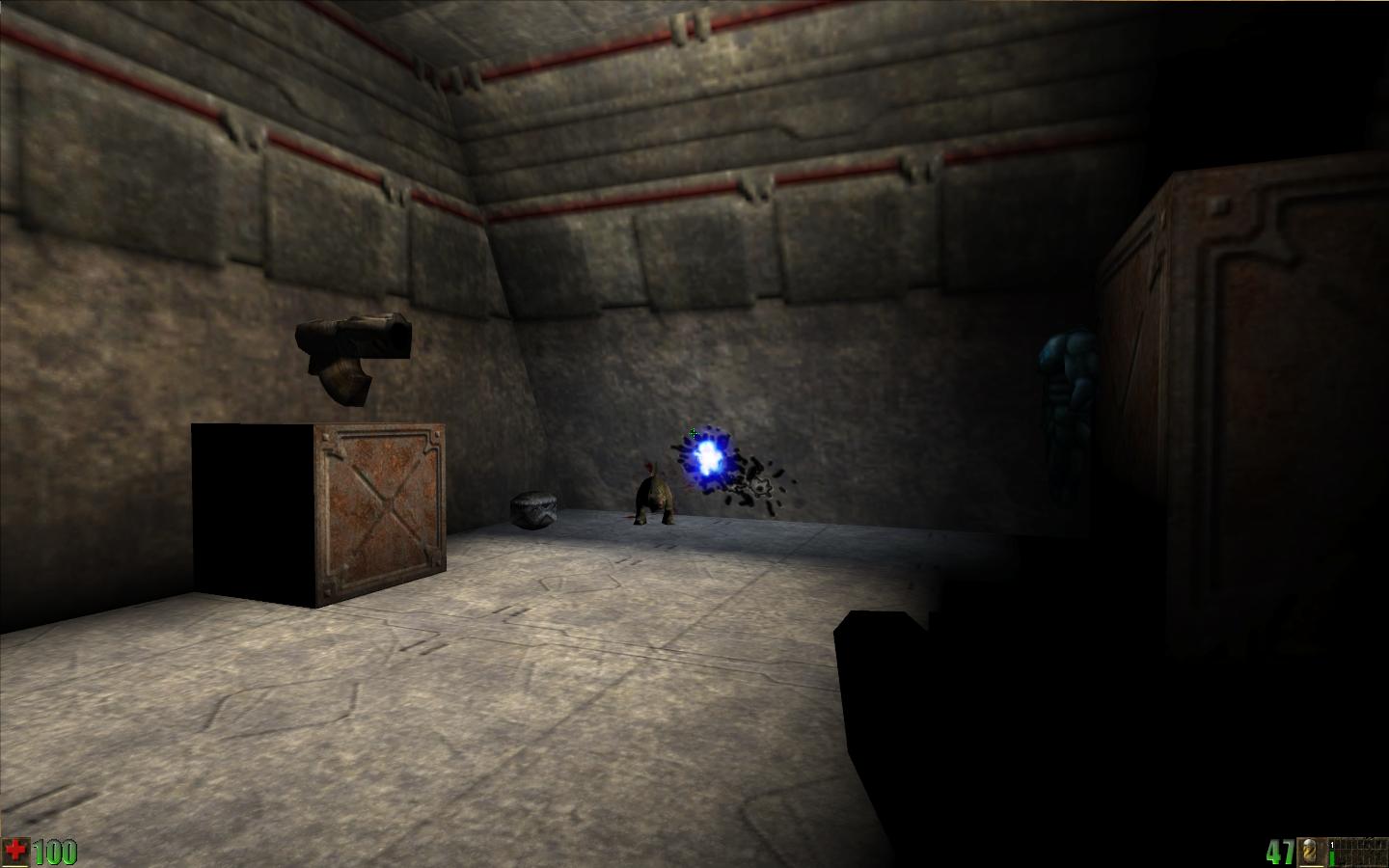

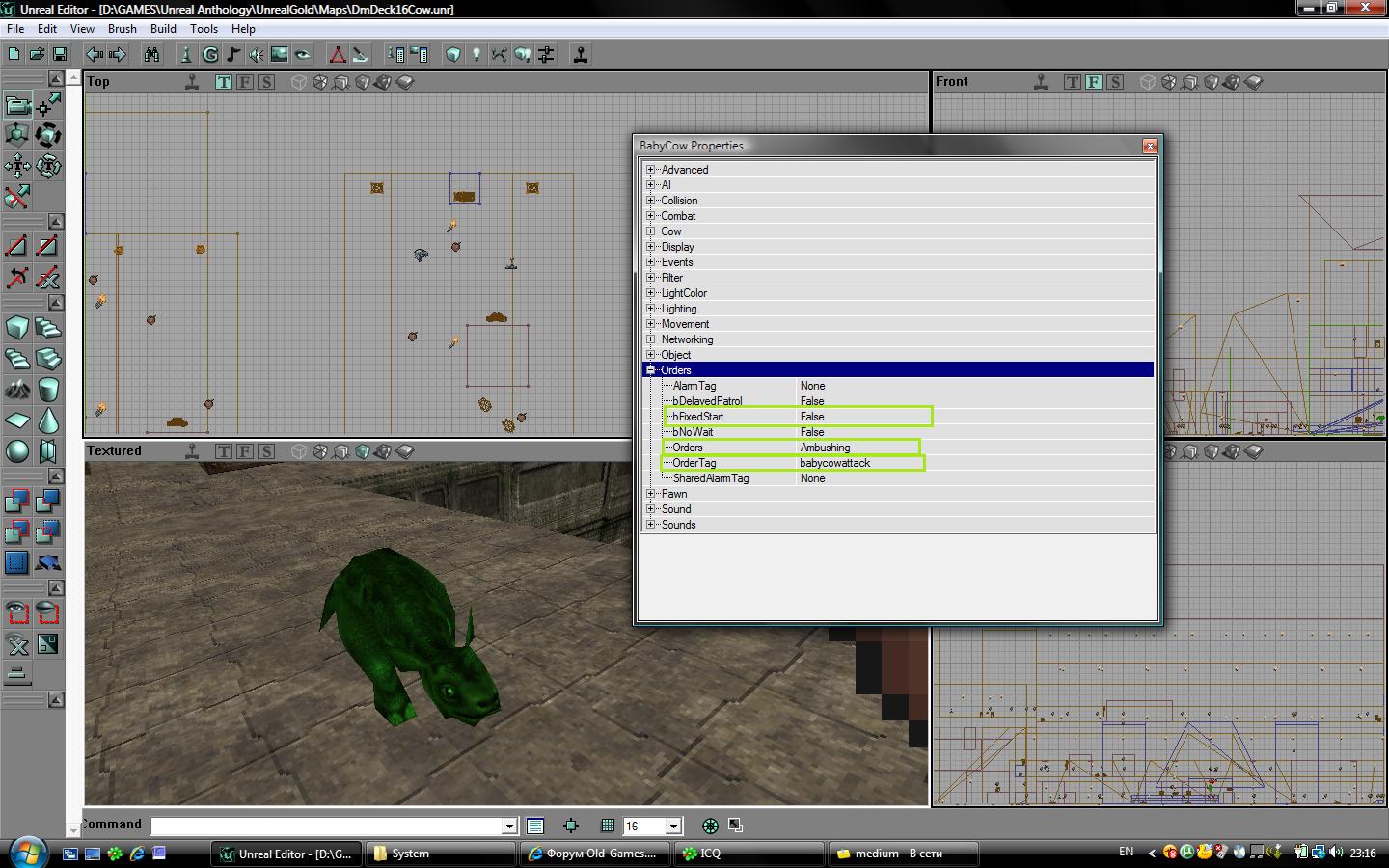

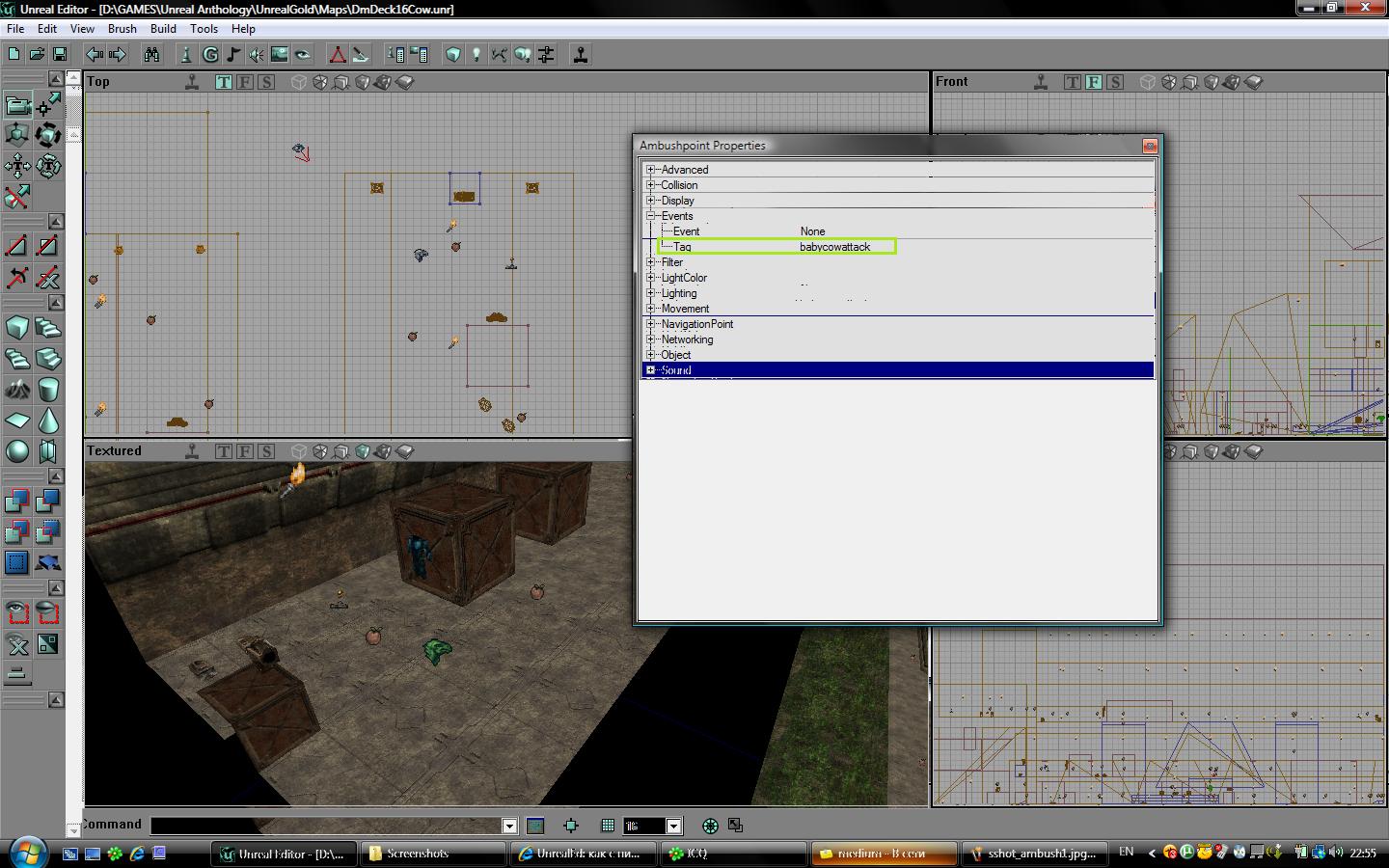

Для наглядности заскриншотил и выделил - всё работает. Если один раз запустил уровень и существо не появилось на поинте - рестартни несколько раз - бывает что оно по нескольку раз респаунится на одной и той же точке
