На Avito есть предложение Rendition v2200 agp 8m, но на сообщение с запросом по ее пересылке владелец не ответил.
Попробую завтра позвонить.



@Strannik_, предложите побольше (в разумных пределах), думаю, все получится. Я так частенько и поступал.



Всех с новым годом.

Пришли посылки.
1. Вместо Matrox m3d передали Matrox Productiva G100 AGP (G+/PROA/8BN/5) [к которой драйвера с сайта изготовителя не подходят]. Как следствие Tomb Raider с разрешением выше 640х480 проверить не удастся.
2. Зато теперь есть Rendition v2200/4m AGP. Пусть и не 8 мегабайт памяти, зато с самым производительным процессором в линейке.

Переходим к сравнению некоторых версий Tomb Raider и Quake.

--- добавлено 3 янв 2018, предыдущее сообщение размещено: 3 янв 2018 ---

Буду выполнять сравнение и прямо в этот пост выкладывать фото и комментарии.

Цель: сравнить Tomb Raider и Quake на системах с видеокартами/графическими ускорителями Rendition v2200/4m AGP, 3Dfx Voodoo 5 5500 AGP.

Аппаратное обеспечение (основное):
Offtop

Материнская плата: TUSL2-C (настройки в BIOS сброшены в завдские)
Процессор: P III-s 1400 MHz
ОЗУ: SDRAM 500 MB
Видеокарта: Voodoo 5 5500 AGP или Rendition v2200/4m AGP
(для сравнения могу добавить еще какую-нибудь видеокарту с программным рендерингом. Например, Matrox Millennium II 4MB PCI (MIL2P/4N), S3 Trio 64V+ 1+1M PCI...)
Звуковая карта: Audigy 2
Сетевая карта: RE 100ATX
USB контроллер: CVUSB2-4
Накопитель: IDE CF 4 GB
Оптический привод
Монитор: DELL U2412M (1920x1200)

Программное обеспечение
Offtop

DOS 6.22
Win98SE (Можно считать оригинальной, из коробки, но с кучей лишних драйверов)
Daemon tools v 3.47
Tomb Raider (Образ с old-games.ru, записанный на CD-RW и установленный в систему), включая
- Патч к Tomb Raider для Voodoo 2 и более поздних моделей
- Патч к Tomb Raider для Rendition и SPD3D.UC
Quake (Образ с old-games.ru, записанный на CD-RW и установленный в систему), включая
- GlQuake
- Quake
- WQuake
- VQuake
Драйвер для Voodoo 5 референсный 1.04.01 beta для Windows 98, включая
- glide2x.ovl для DOS
3Dfx MiniGL v 1.49
Драйвер Rendition Verite 2200 версии 4.10.01.3581 для Windows 98
(При замене видеокарт драйвера не удалял/устанавливал. Т.е., сначала настроил систему с одной видеокартой, затем с другой, потом их менял по необходимости)

Еще немного оффтопа
Offtop

v2200 меня по нервировала. Возникла проблема с установкой драйверов под Windows. Пришлось собирать контрольную систему для выяснения причин. Причиной стал какой-то из параметров в BIOS. Более детально разбираться не стал, сбросил его к заводским настройкам.

Итак, установлена v2200 и загружаем DOS.

TR обычный.

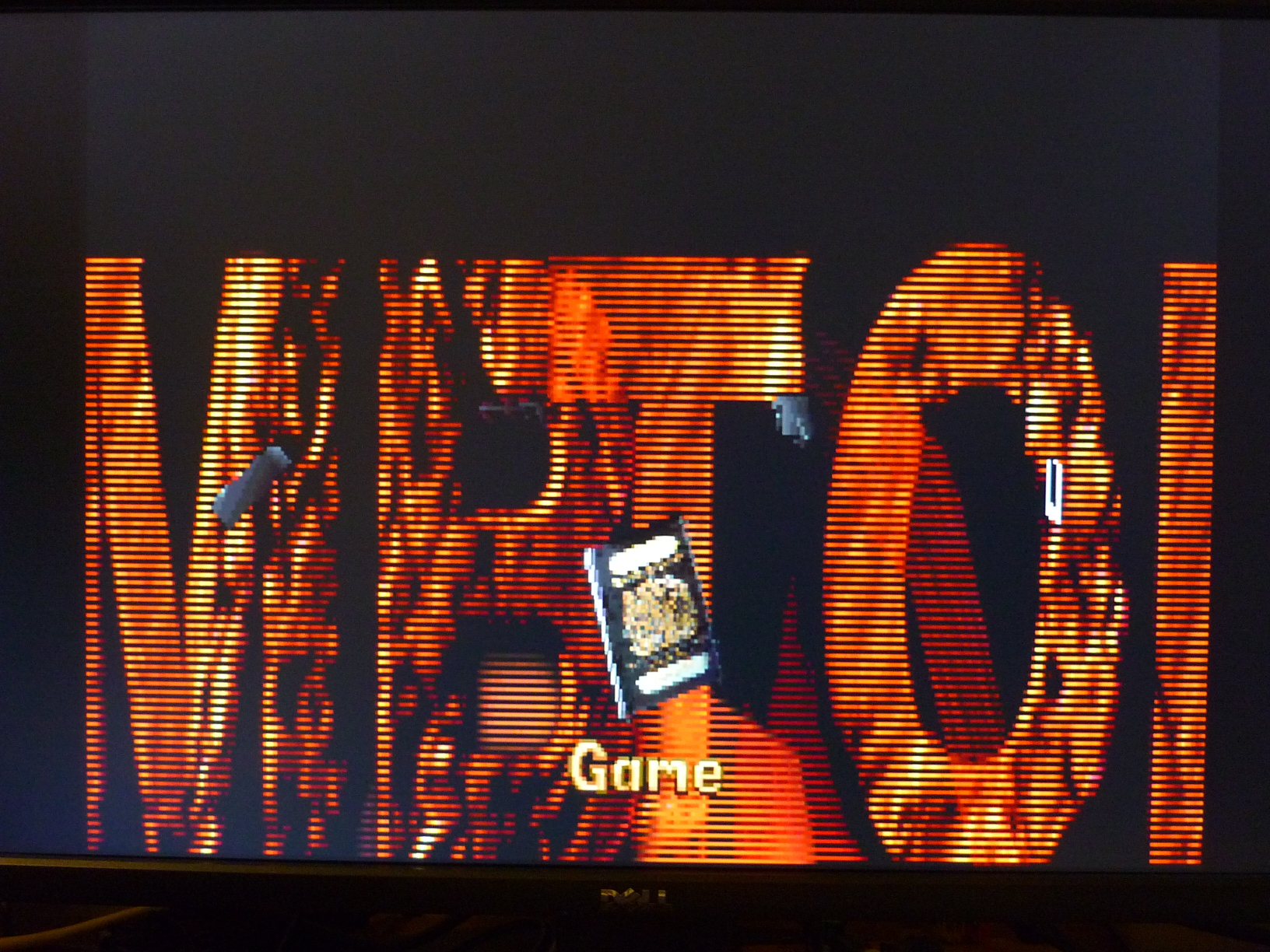

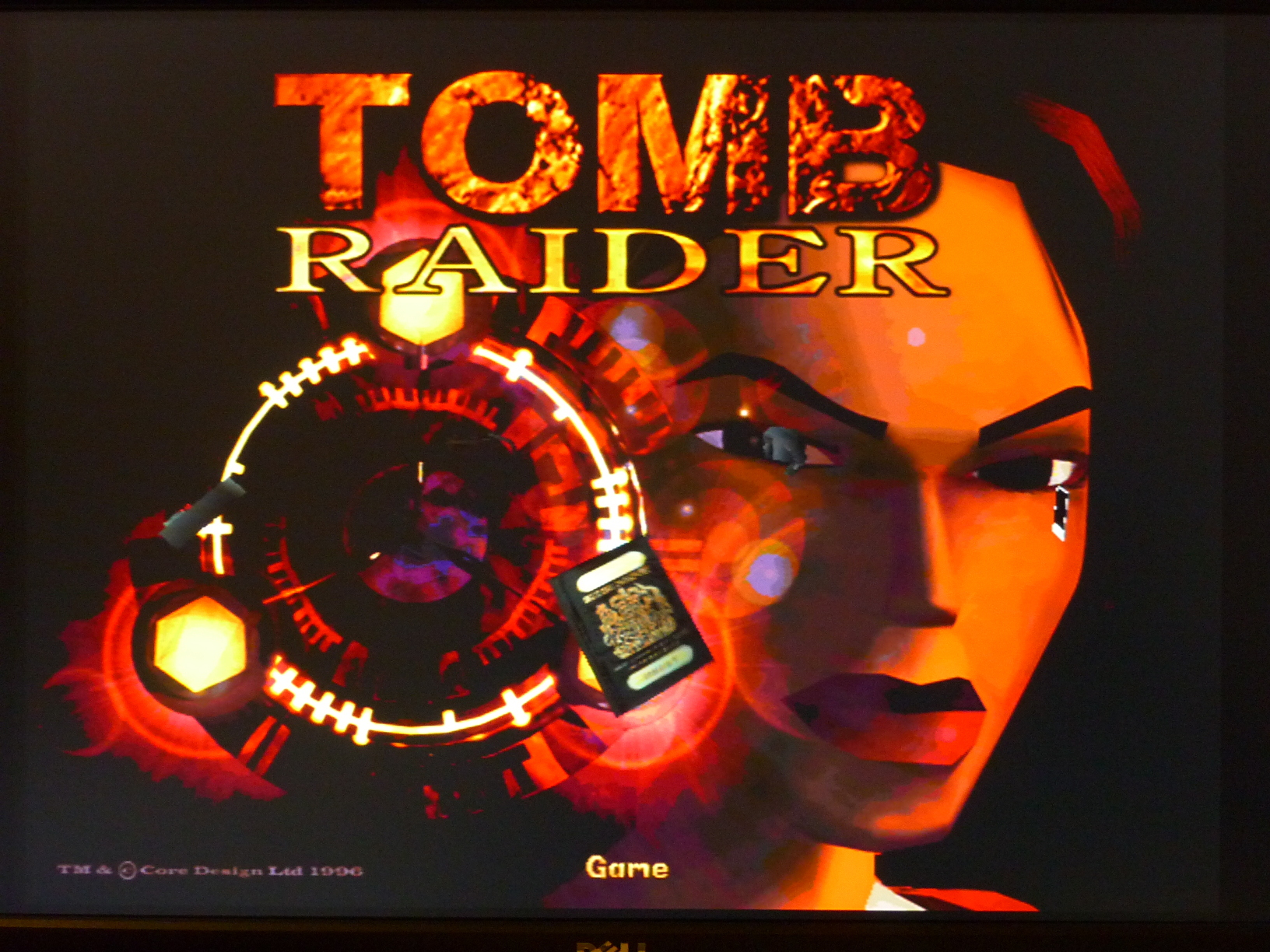

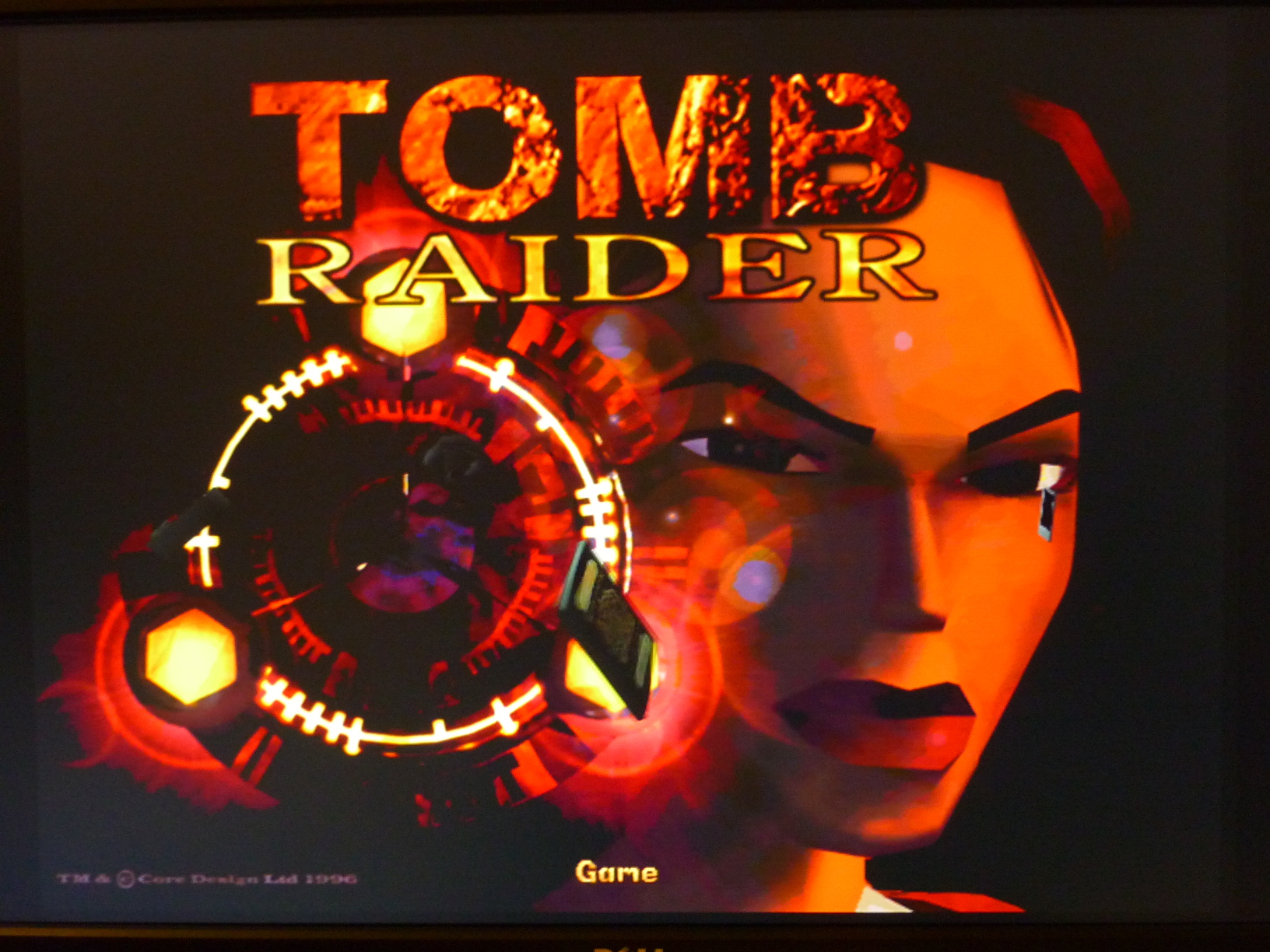

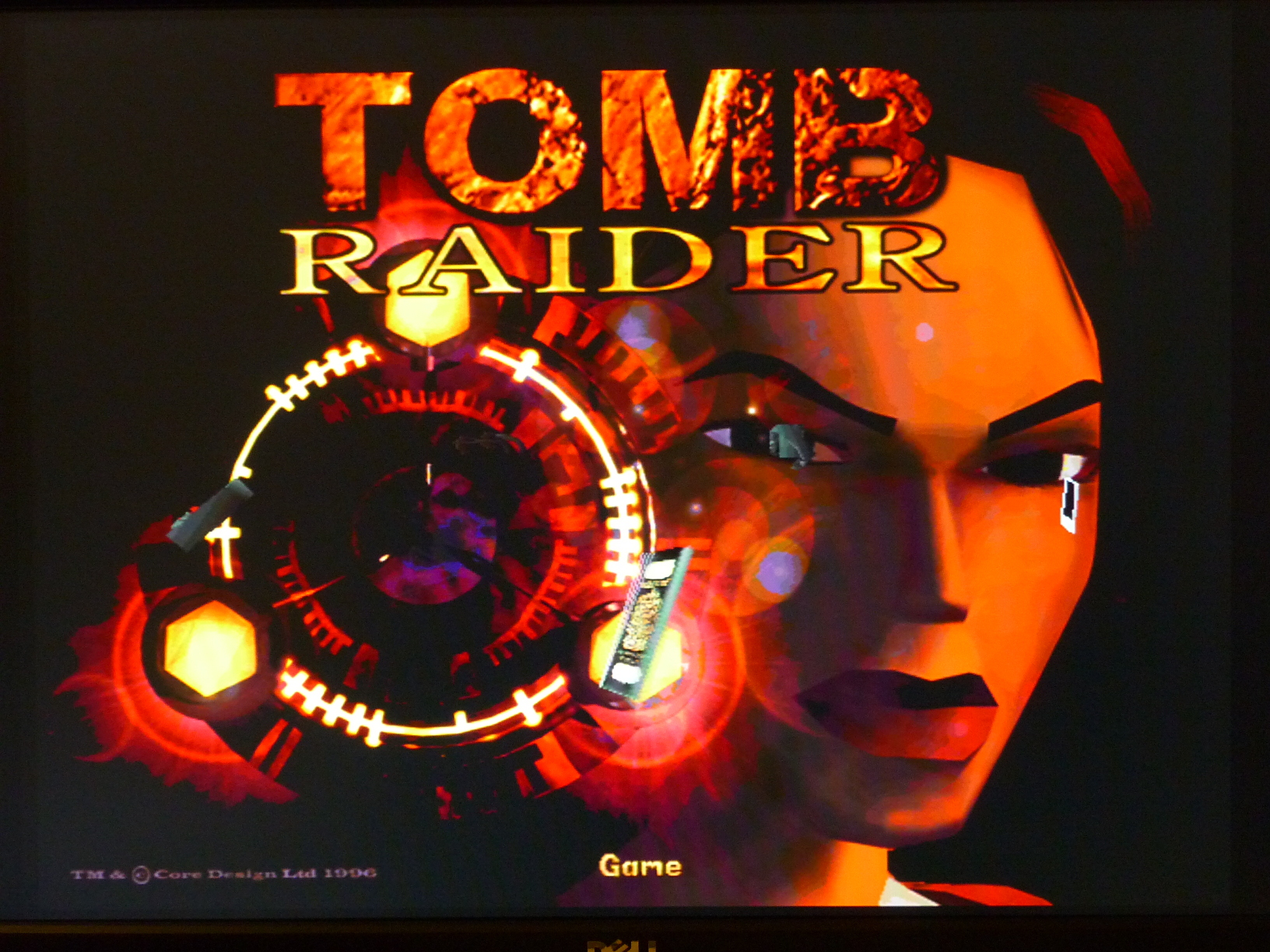

Видео в заставке проигрывается нормально. Открывается меню...

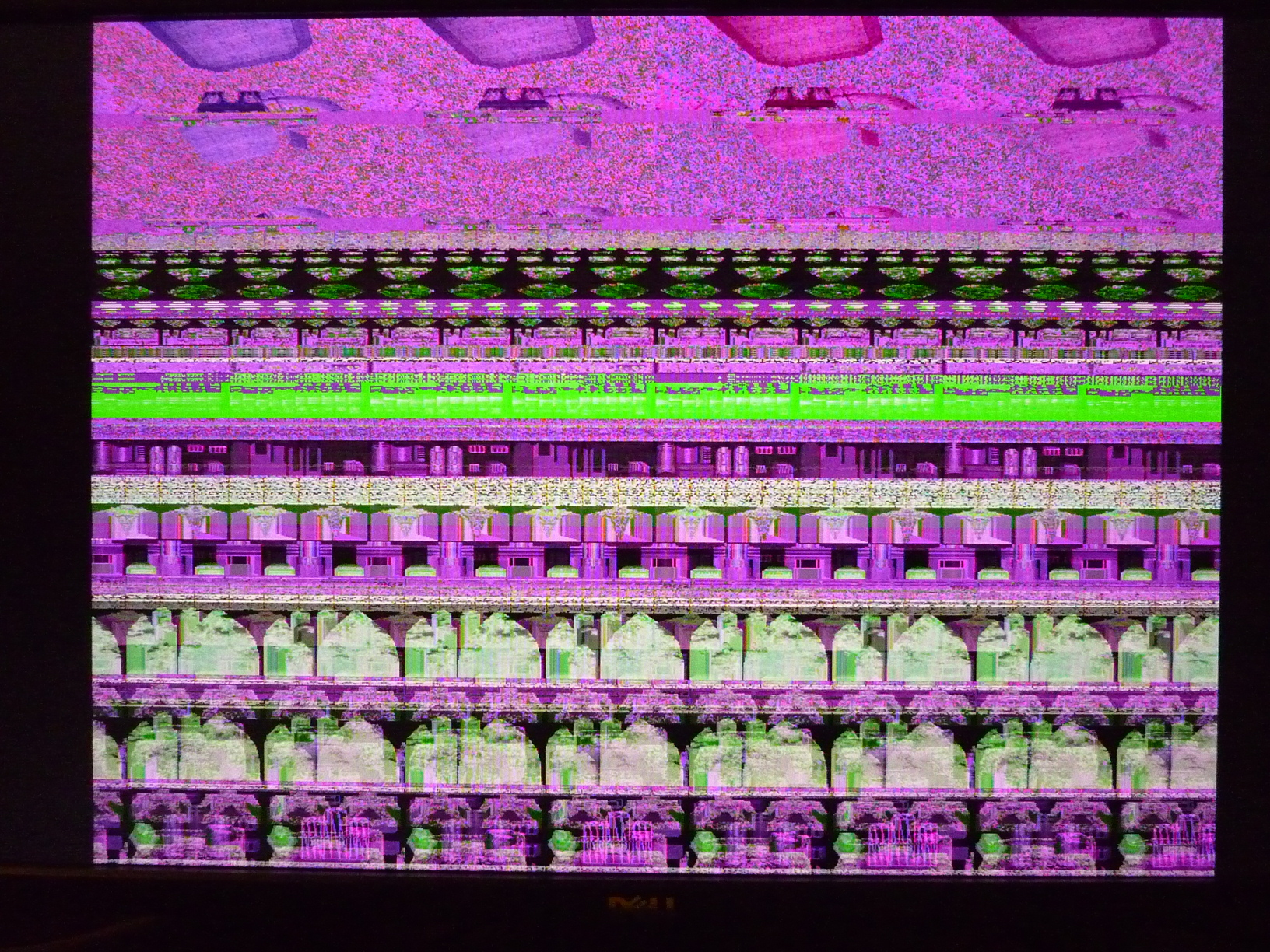

Давно я не видел такого. Лет двадцать. =)
Начинаем новую игру.

Разрешение только 320х200. При попытке смены режима экран мигает, но разрешение остается прежним.
Сохраняем игру для потомков.

Данная комбинация признается недееспособной.

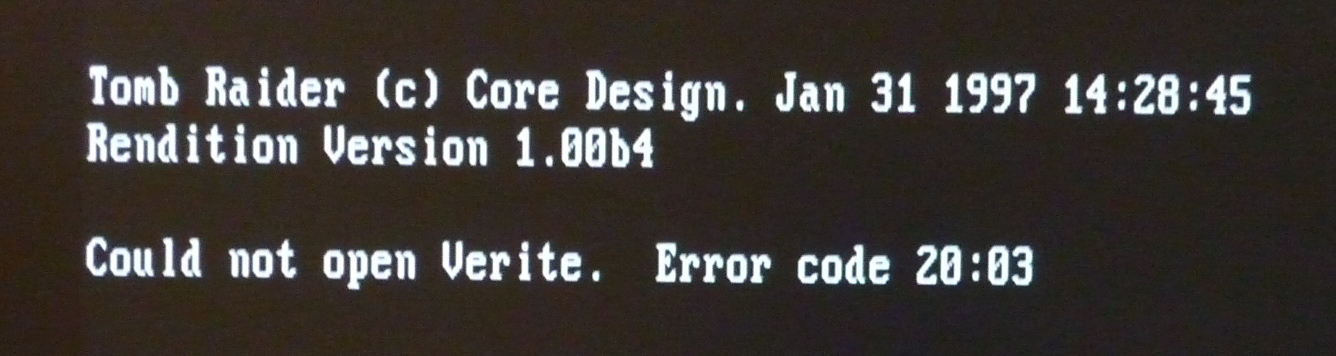

TR с патчем для Verite.

Неожиданно.

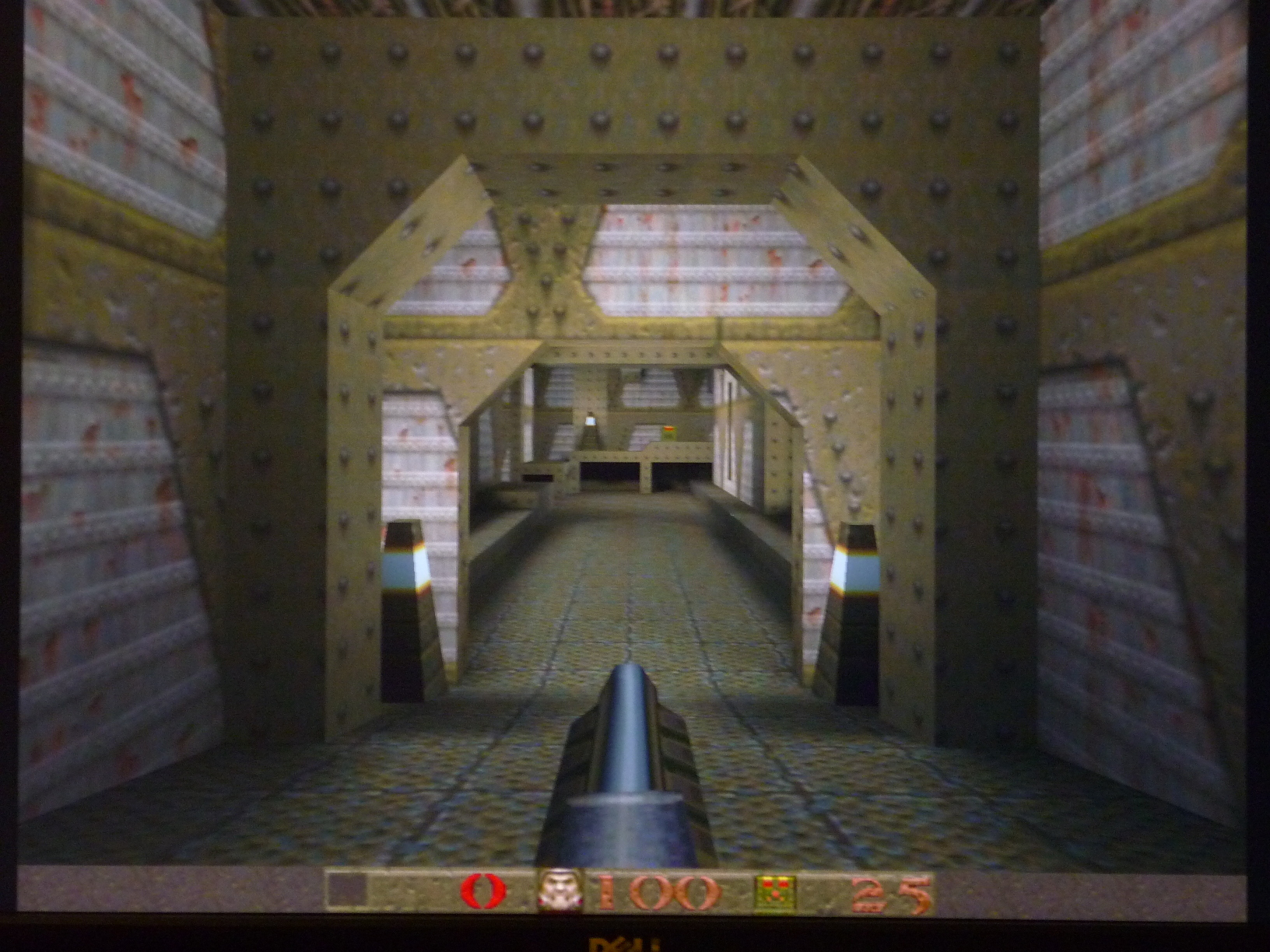

Quake

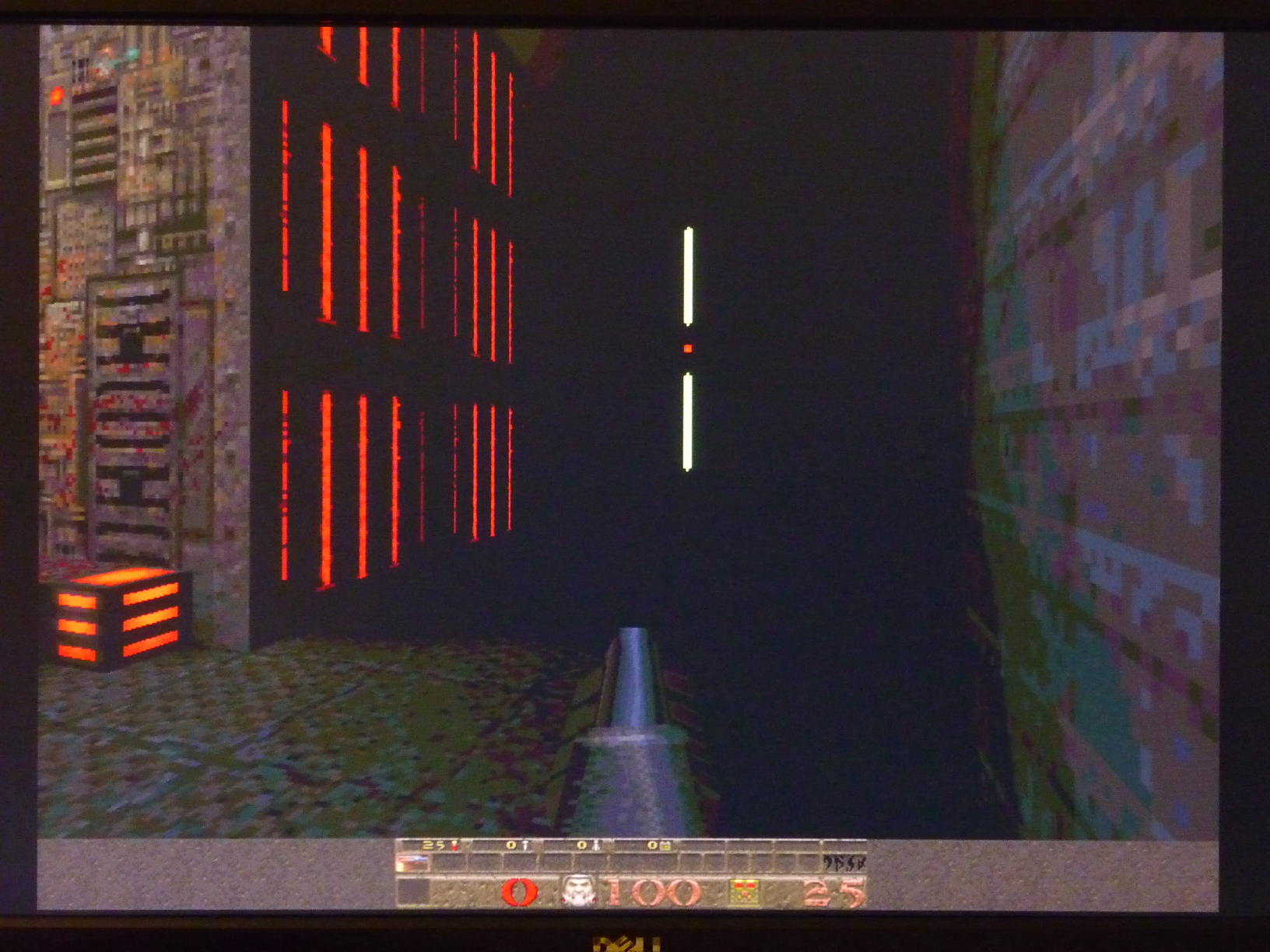

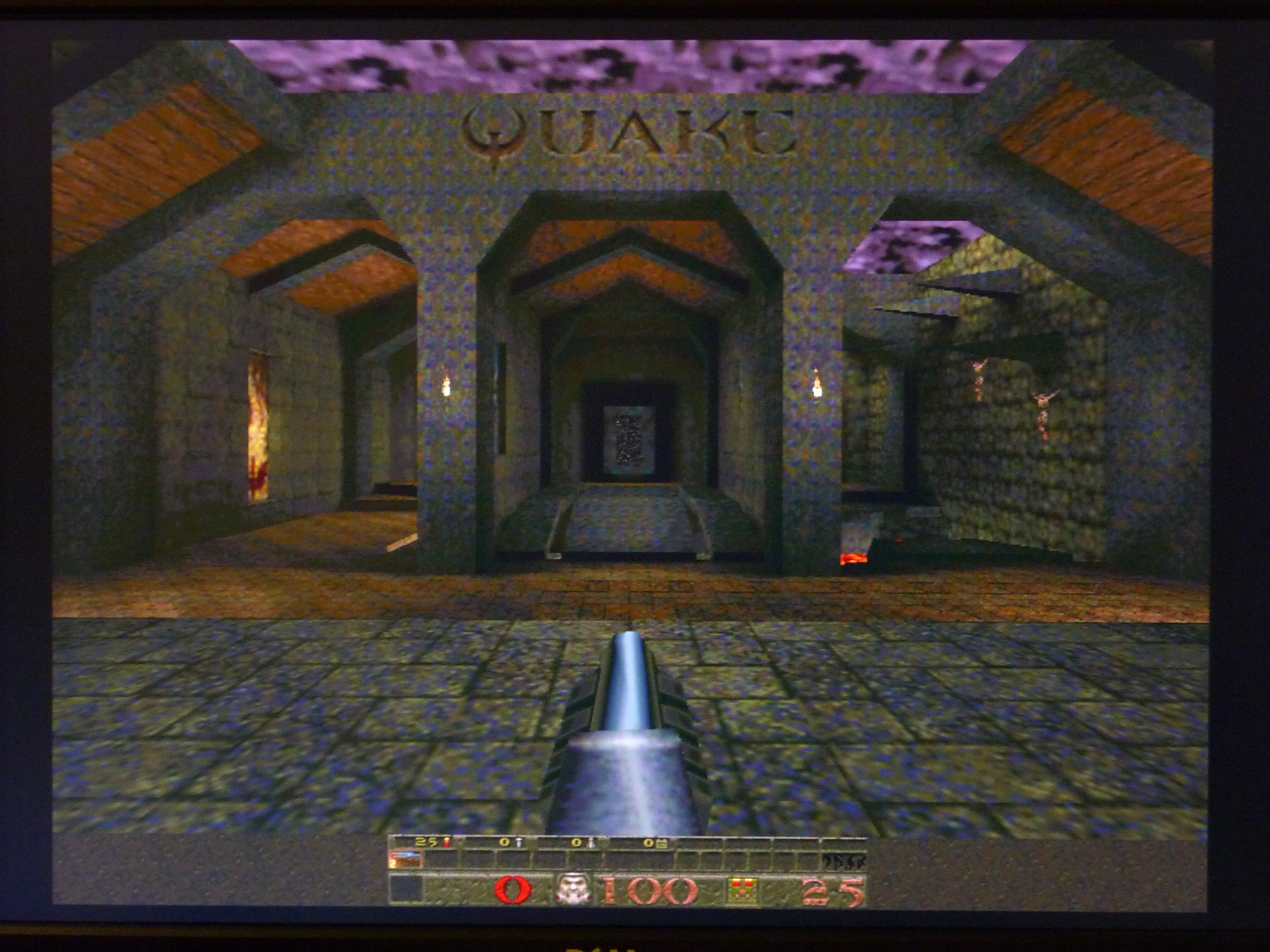

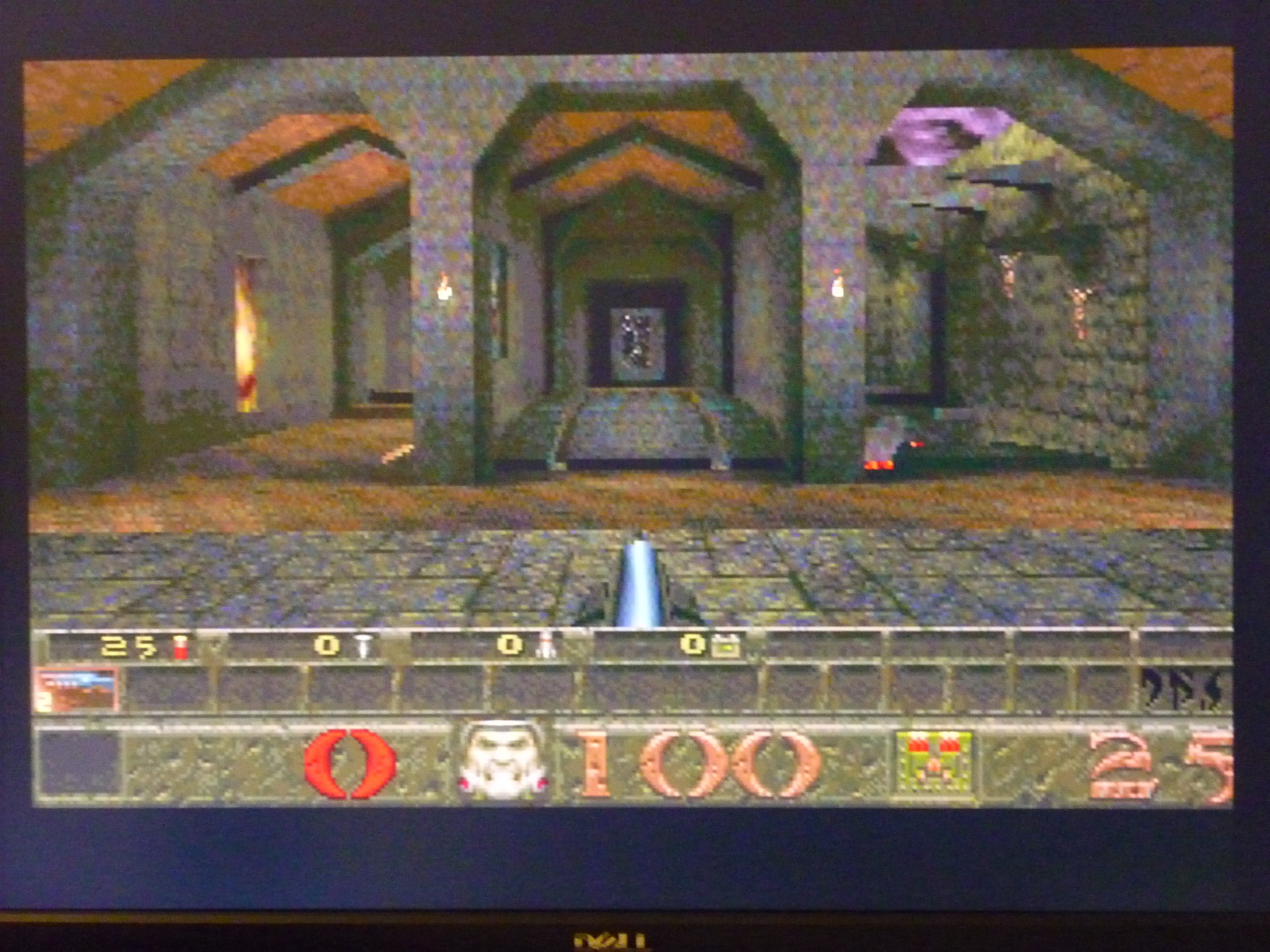

Разрешение по умолчанию 320х200

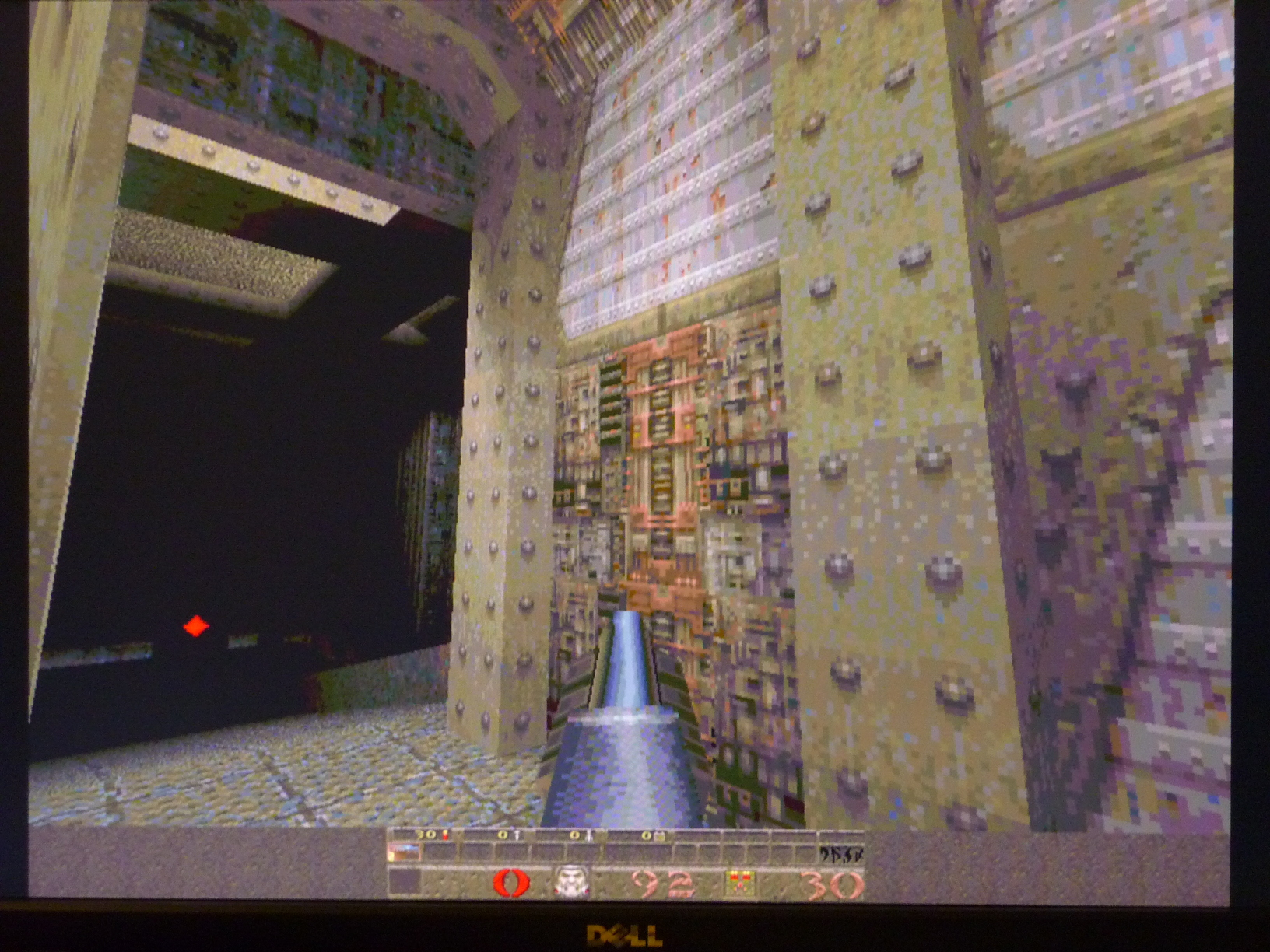

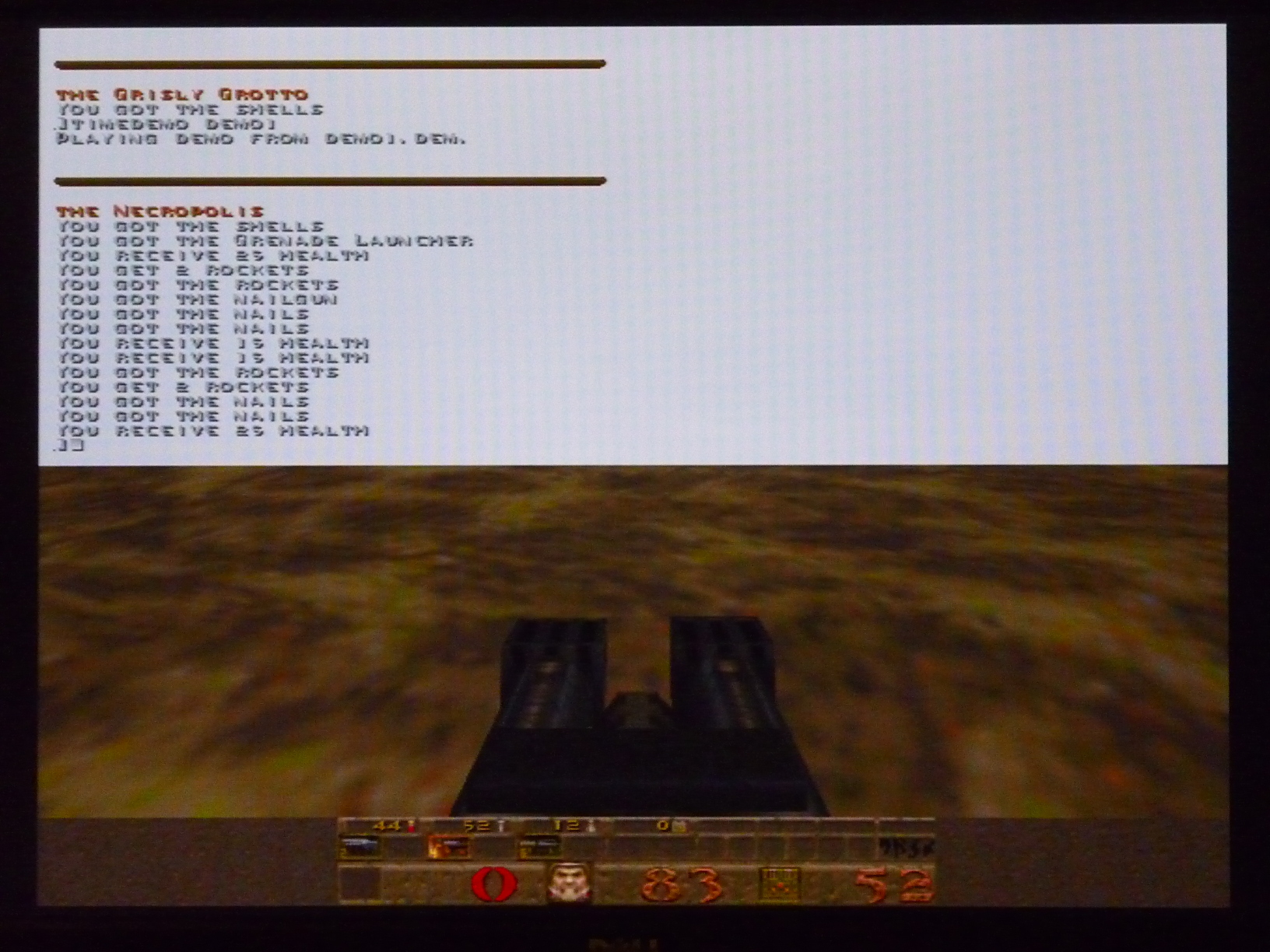

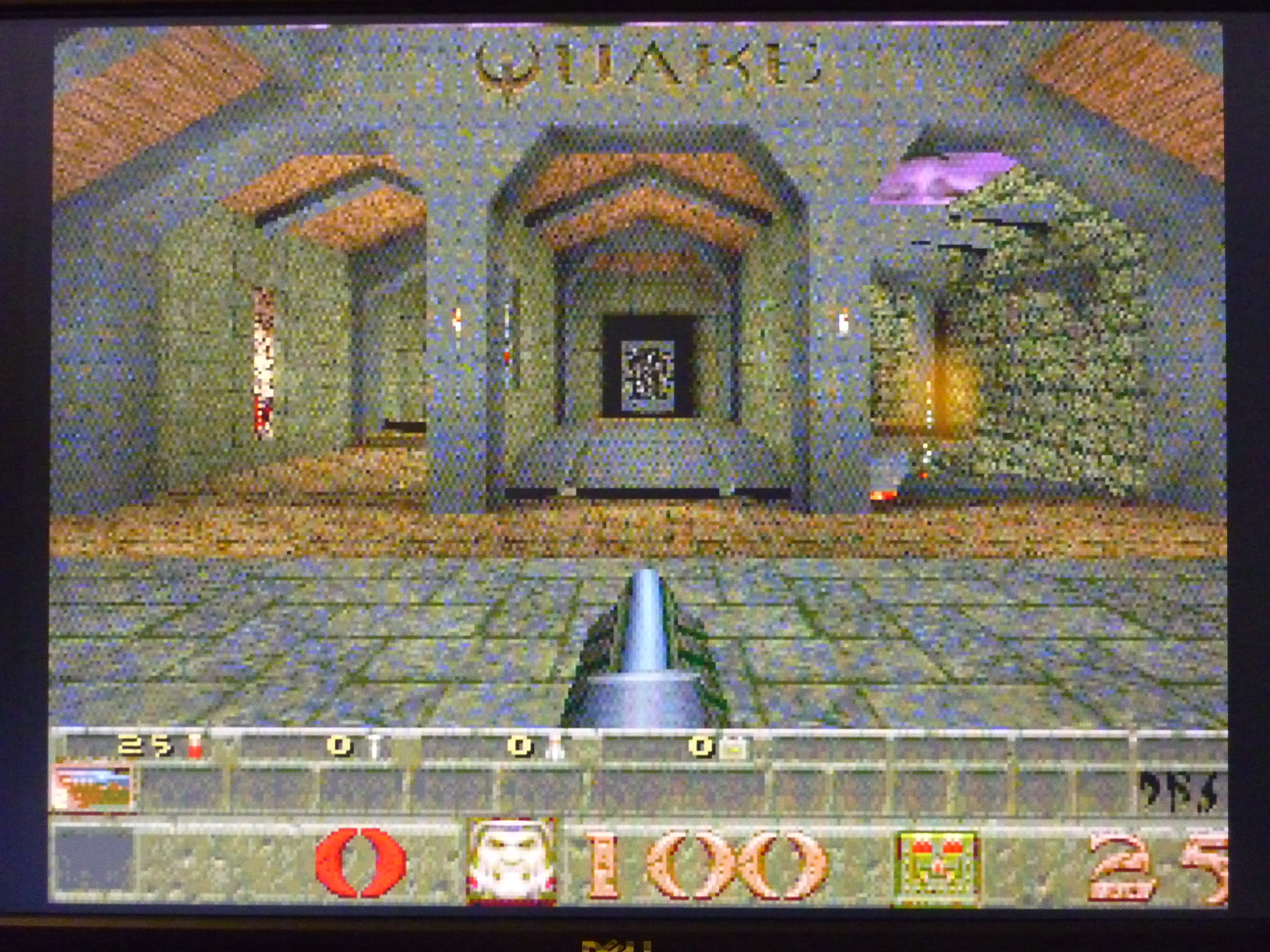

Все такое... точками. Проверяем скорость "timedemo demo1" - 49.9 FPS.
Будем считать, что все, что выше 25 FPS играбельно. При этом отмечаем, что здесь среднее значение. На сложных сценах FPS меньше (читай: при атаке).

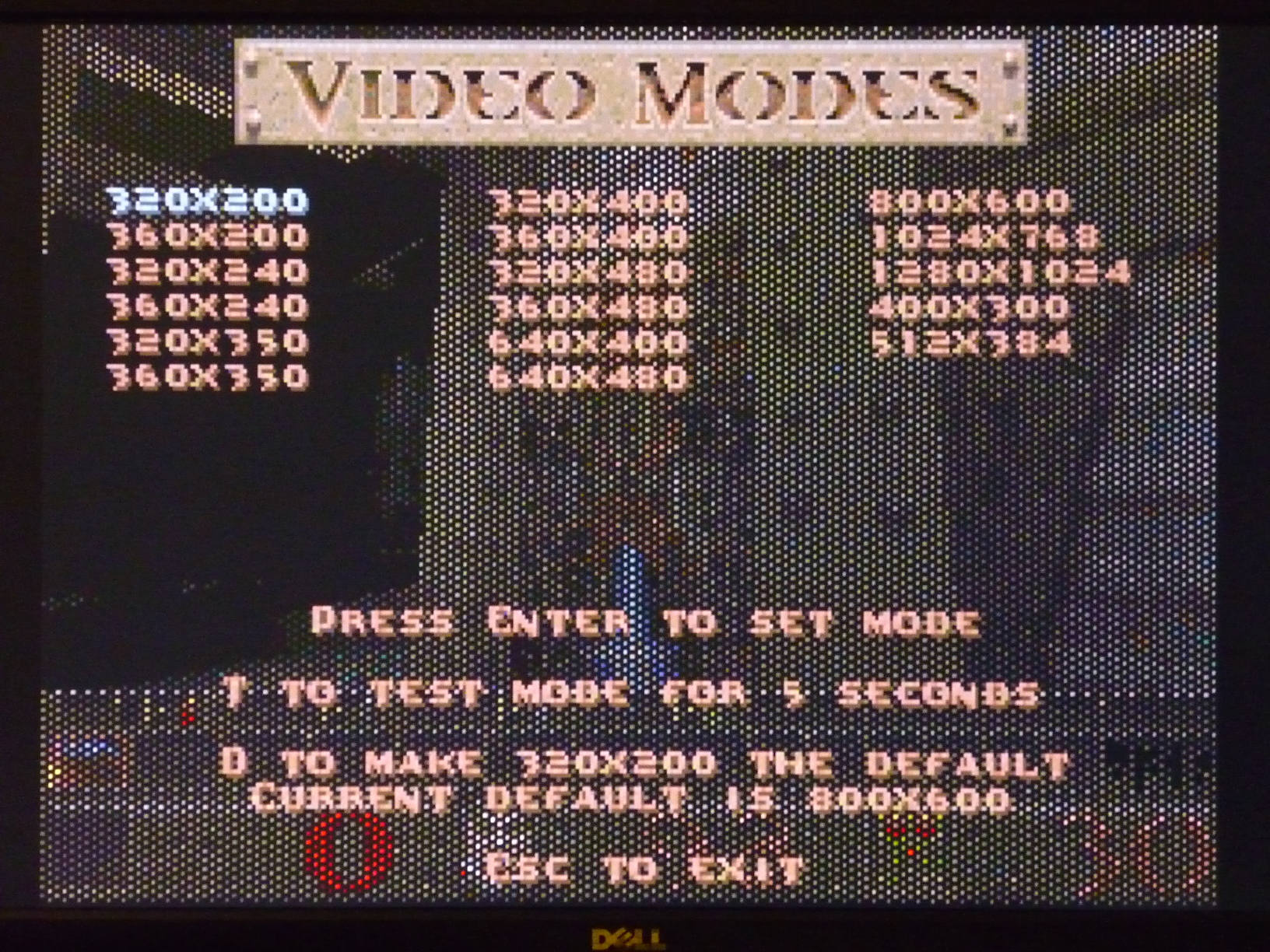

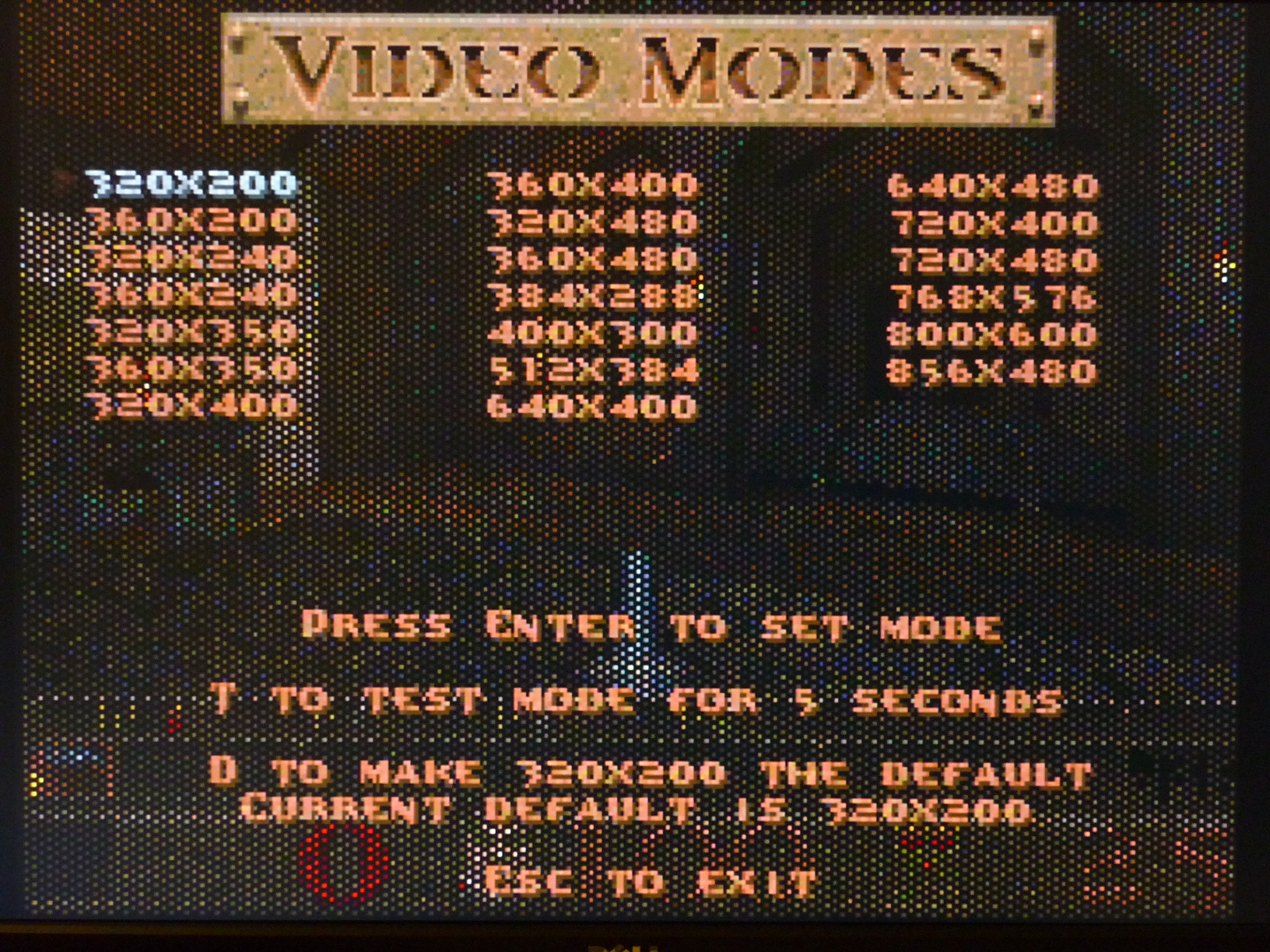

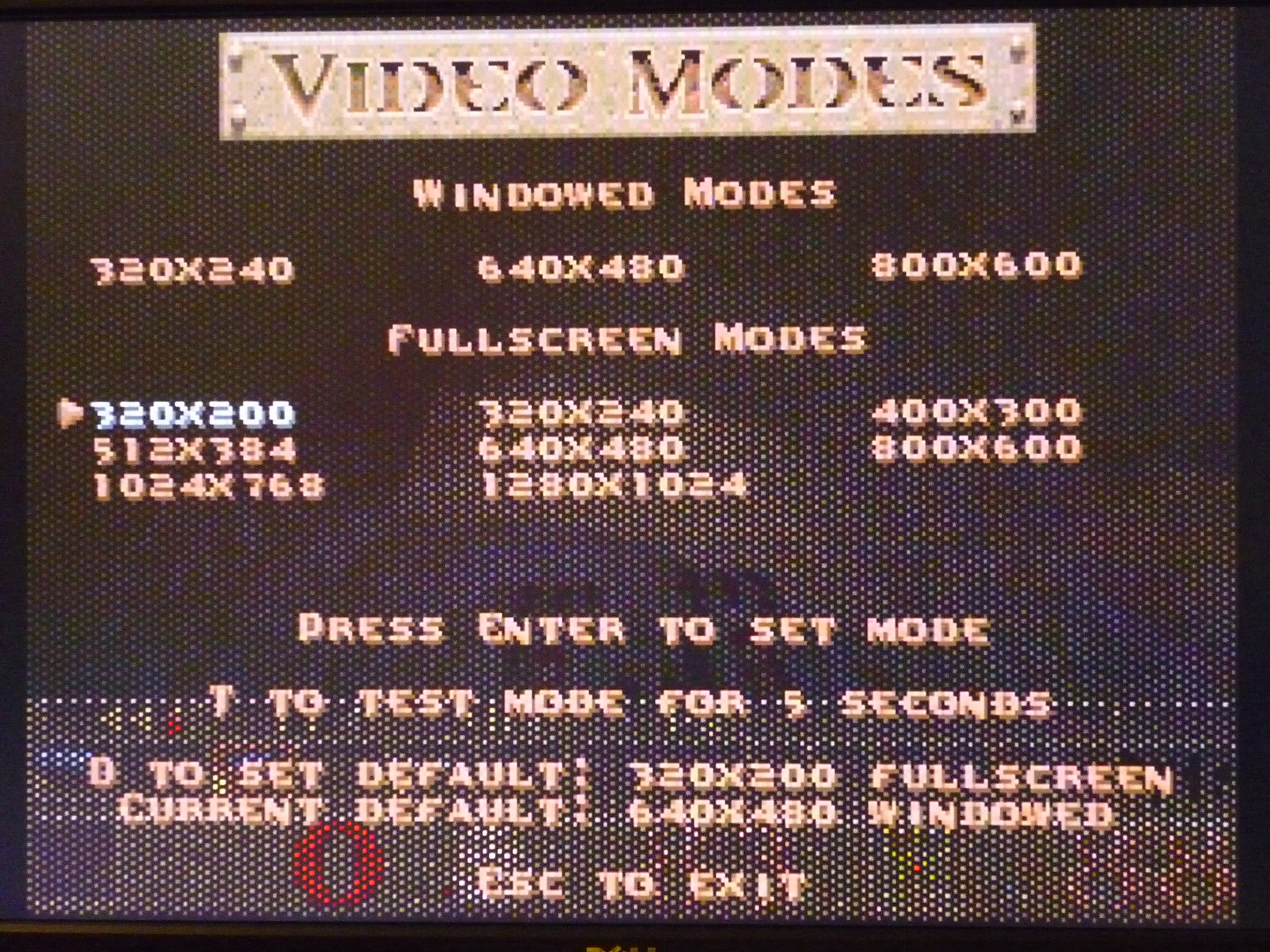

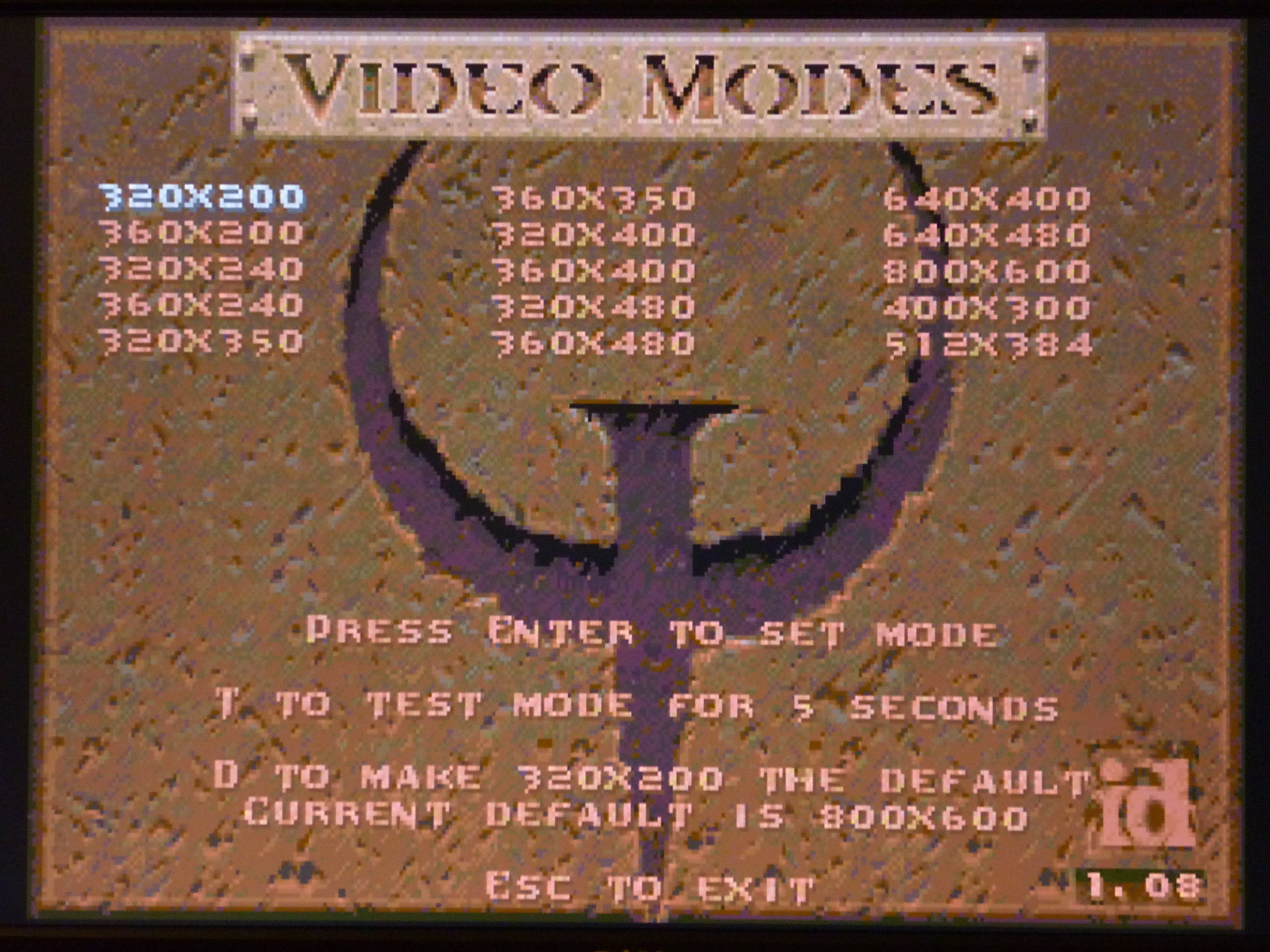

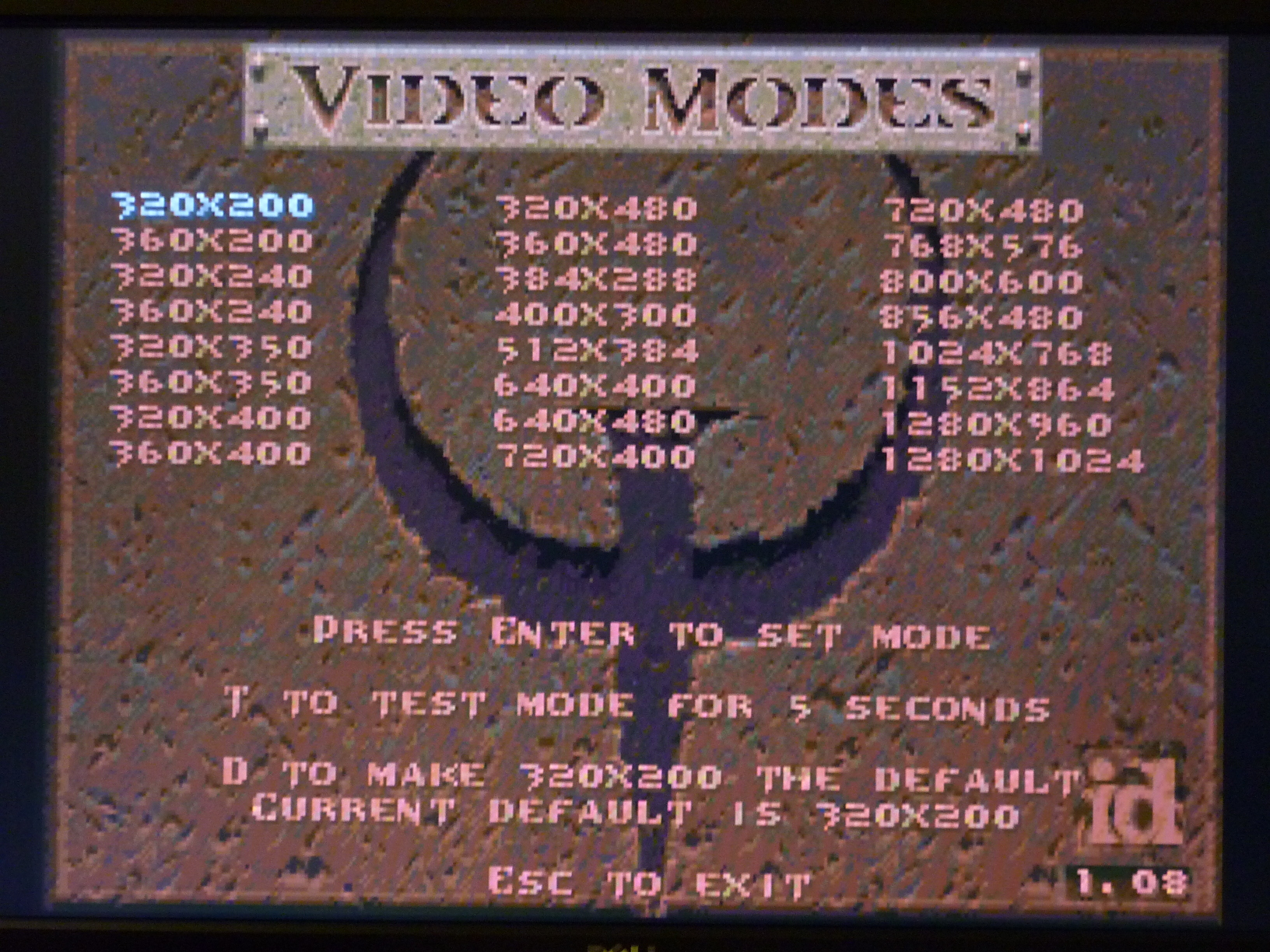

Доступные разрешения

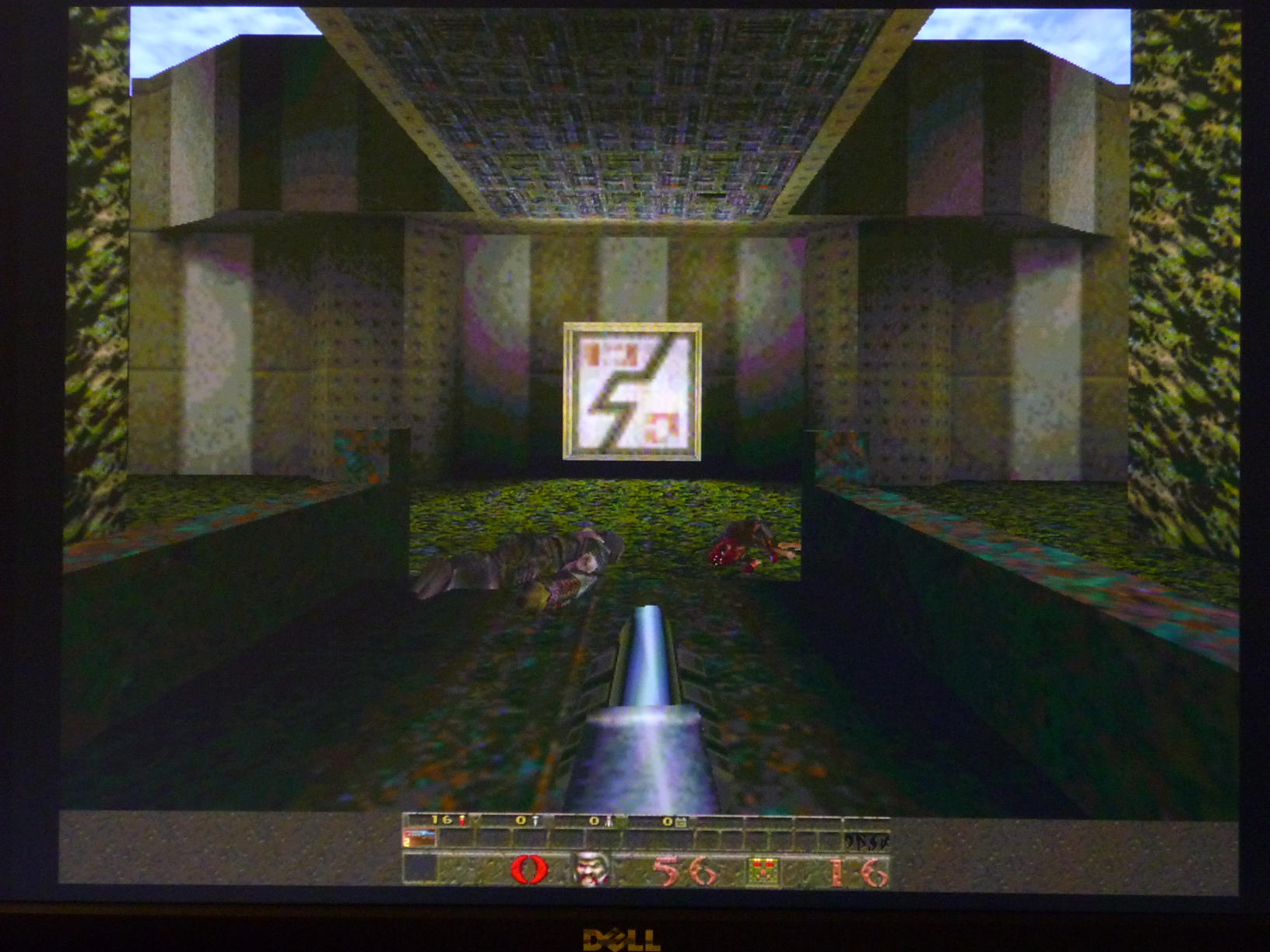

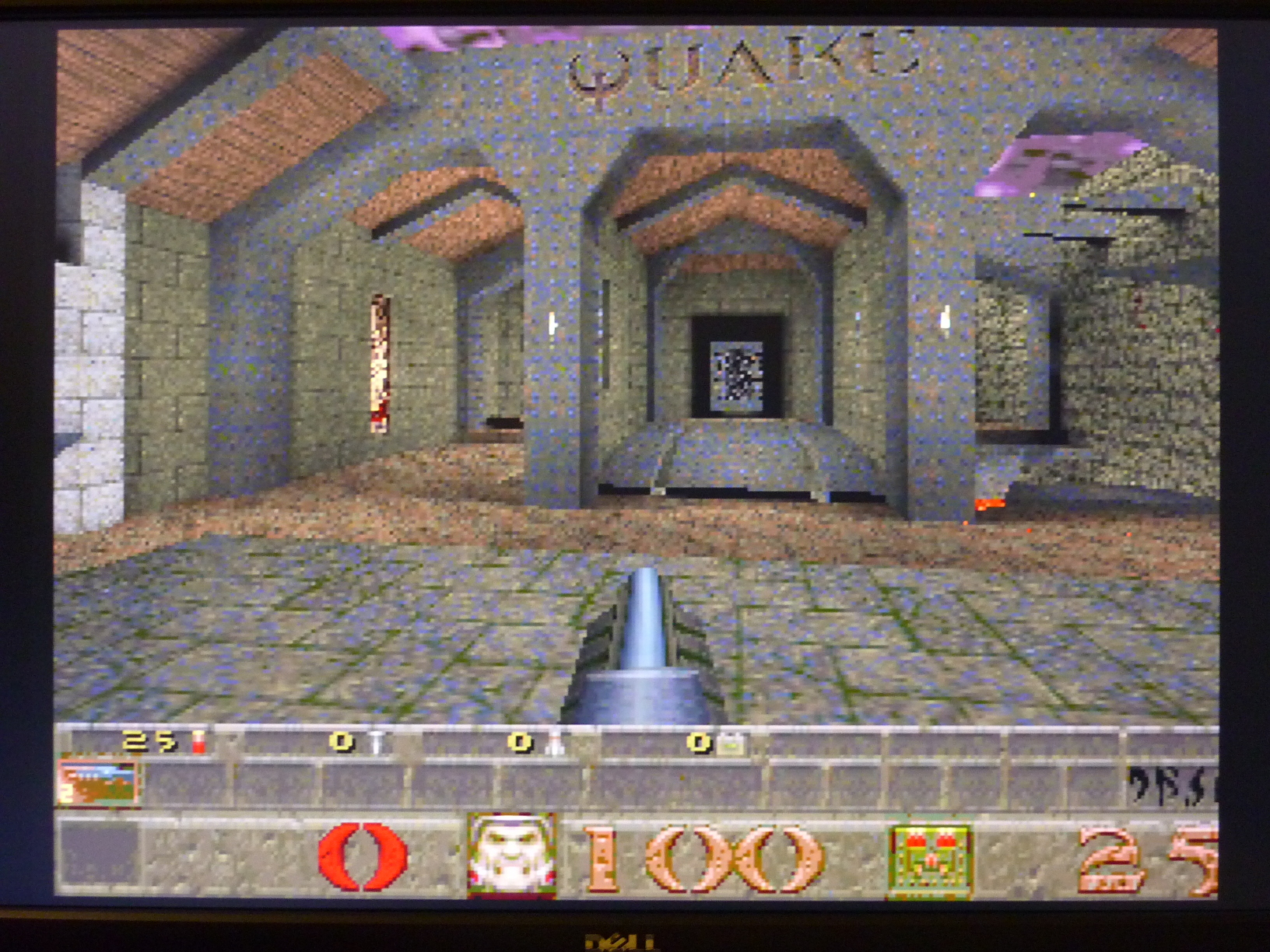

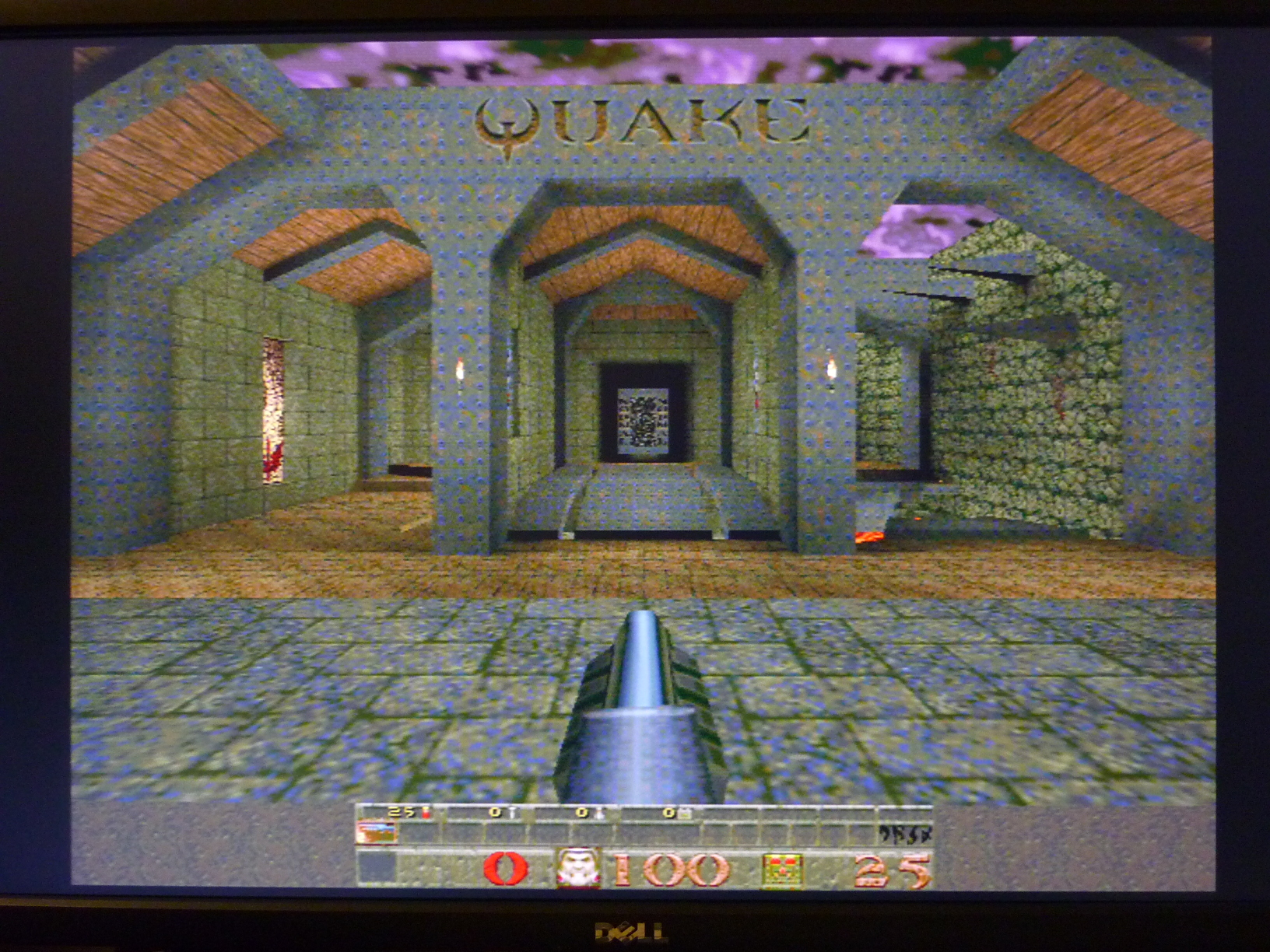

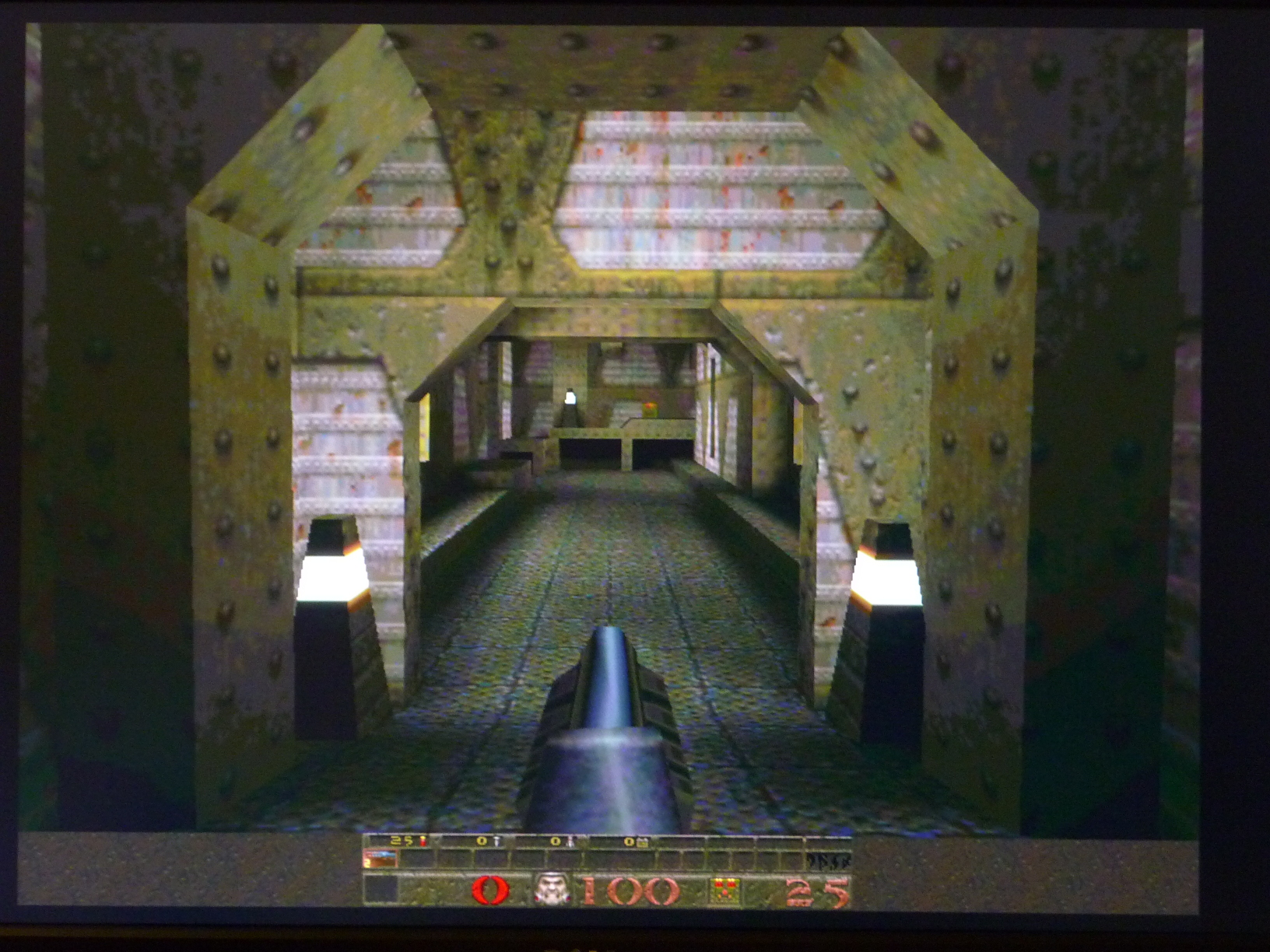

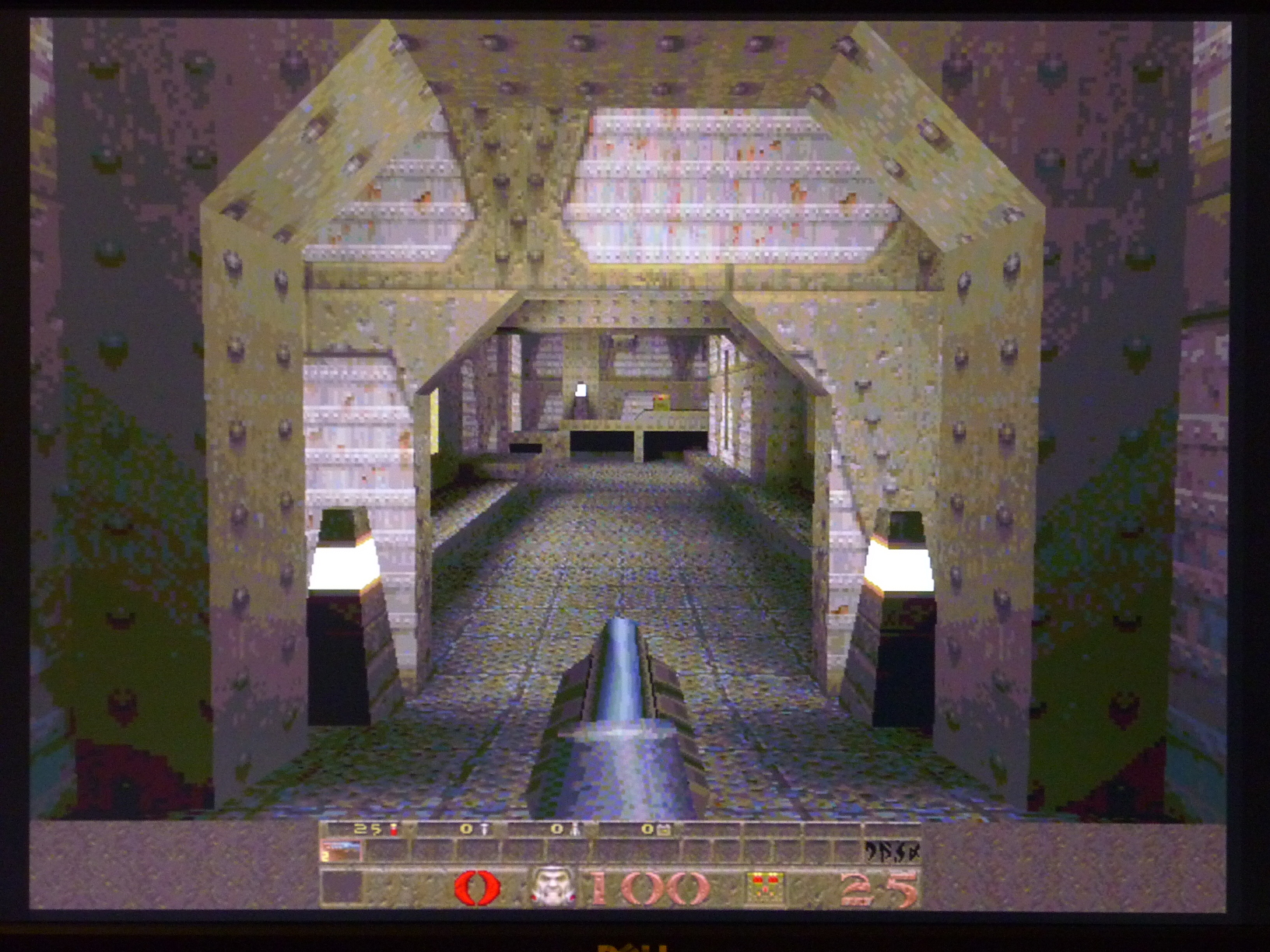

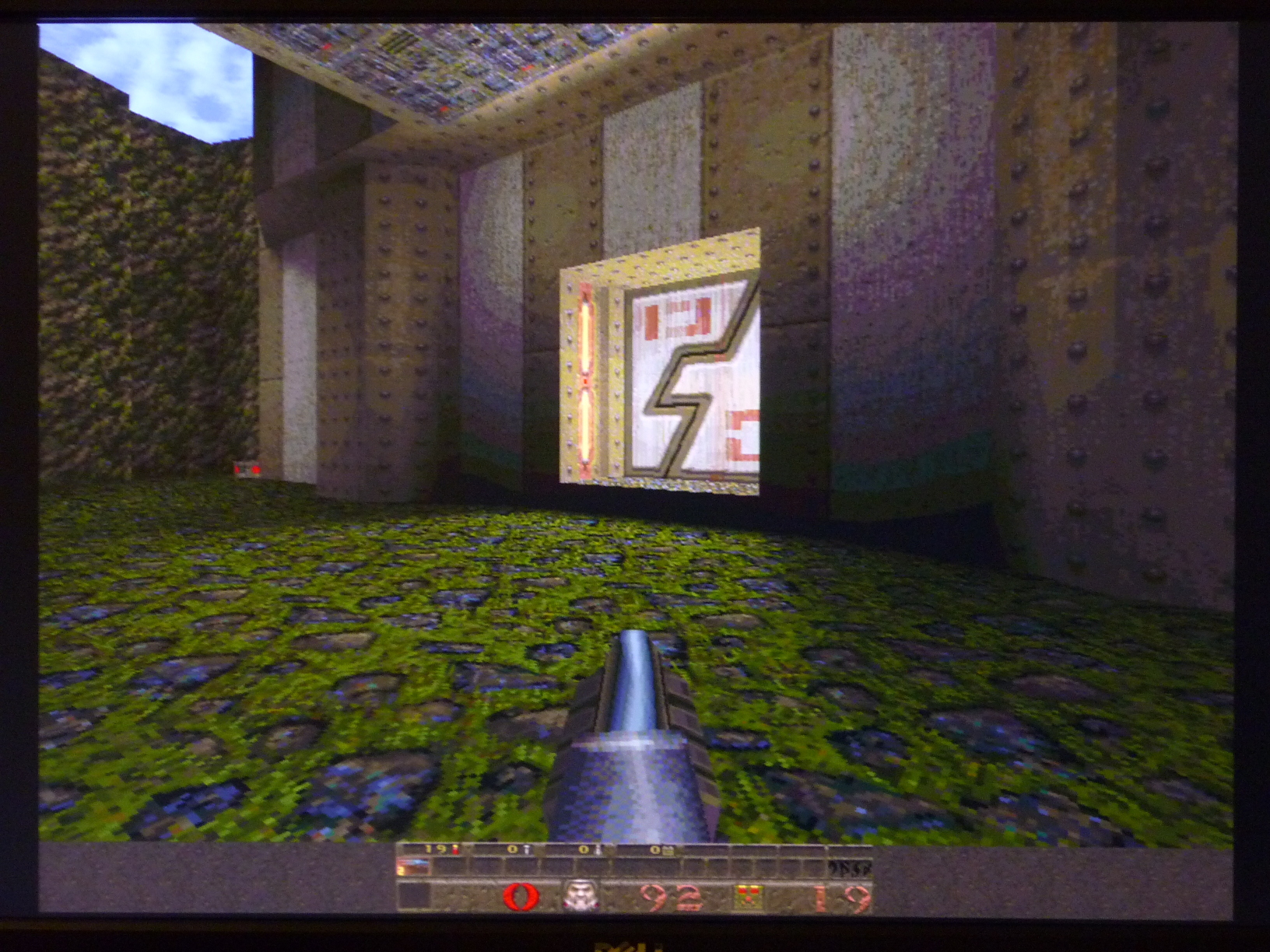

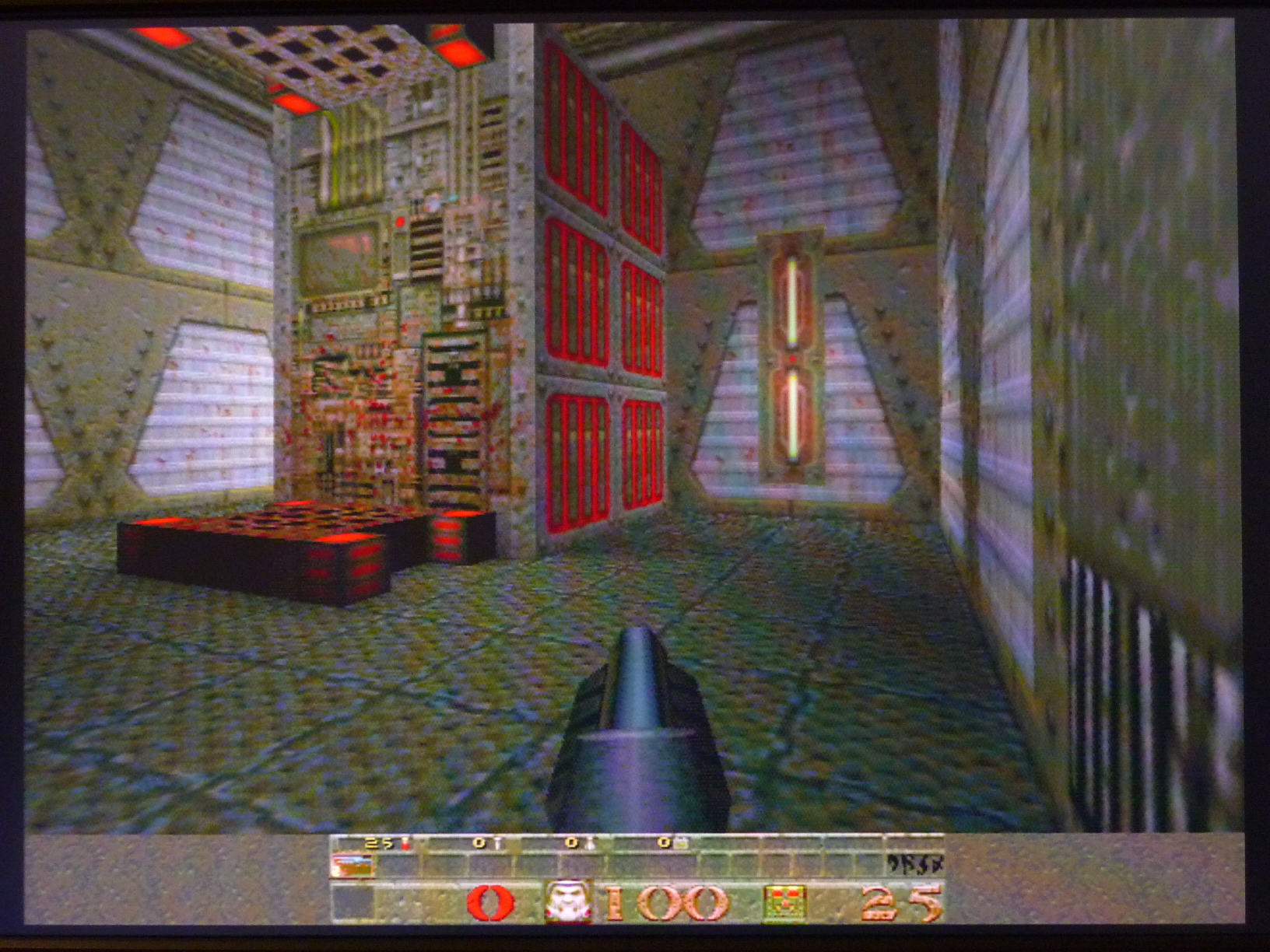

Установим разрешение 800х600. При этом одна точка изображения будет отображаться ровно в четыре пикселя монитора.

Изображение лучше, скорость ниже - 17,6 FPS. Уже не играбельно.
Отметим графические особенности:

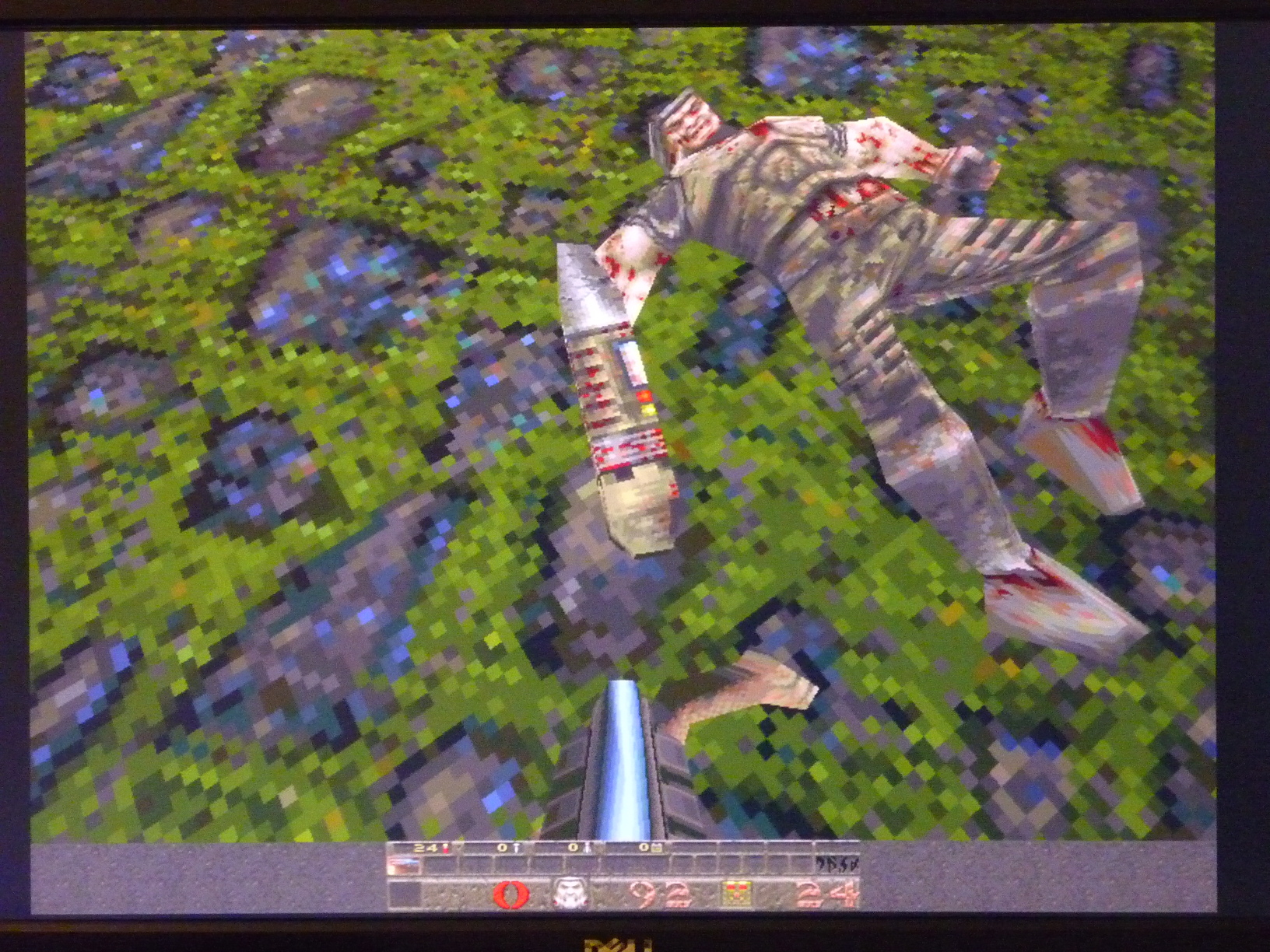

- текстуры накладываются без дополнительной обработки. Поэтому все вблизи рассыпается на квадраты;
- палитра очень маленькая. На вид не более 256 цветов. Вместо плавных переходов по яркости наблюдаются градиенты;
- присутствует overbright - некоторые объекты имеют большую яркость, поэтому на них не падает тень и они светятся в темноте.

Прозрачность воды и прочие отражения оставим без проверки.

Offtop

Для Audigy 2 под DOS использую драйвер от SBLive! с патчем Audigy12.exe. В микшере для CD установлена громкость 80%, привод диск читает, в колонках только спецэффекты. Пока так.

VQuake
Тот самый, ради чего все это затевалось. Запускаем =)
Знакомое разрешение 320х200

Скорость 36,9 FPS

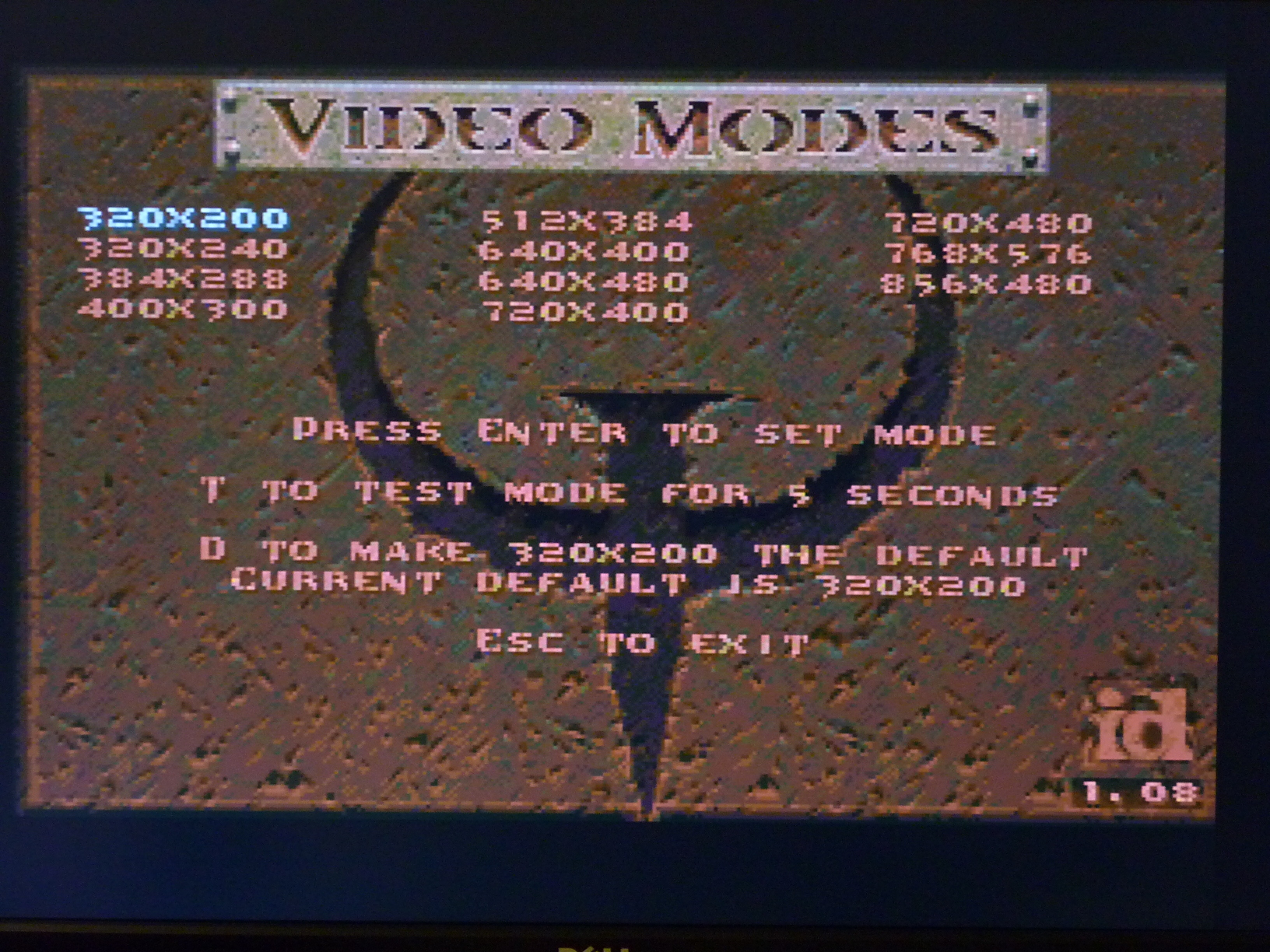

Доступные разрешения серьезно ограничены по сравнению с программным рендерингом.

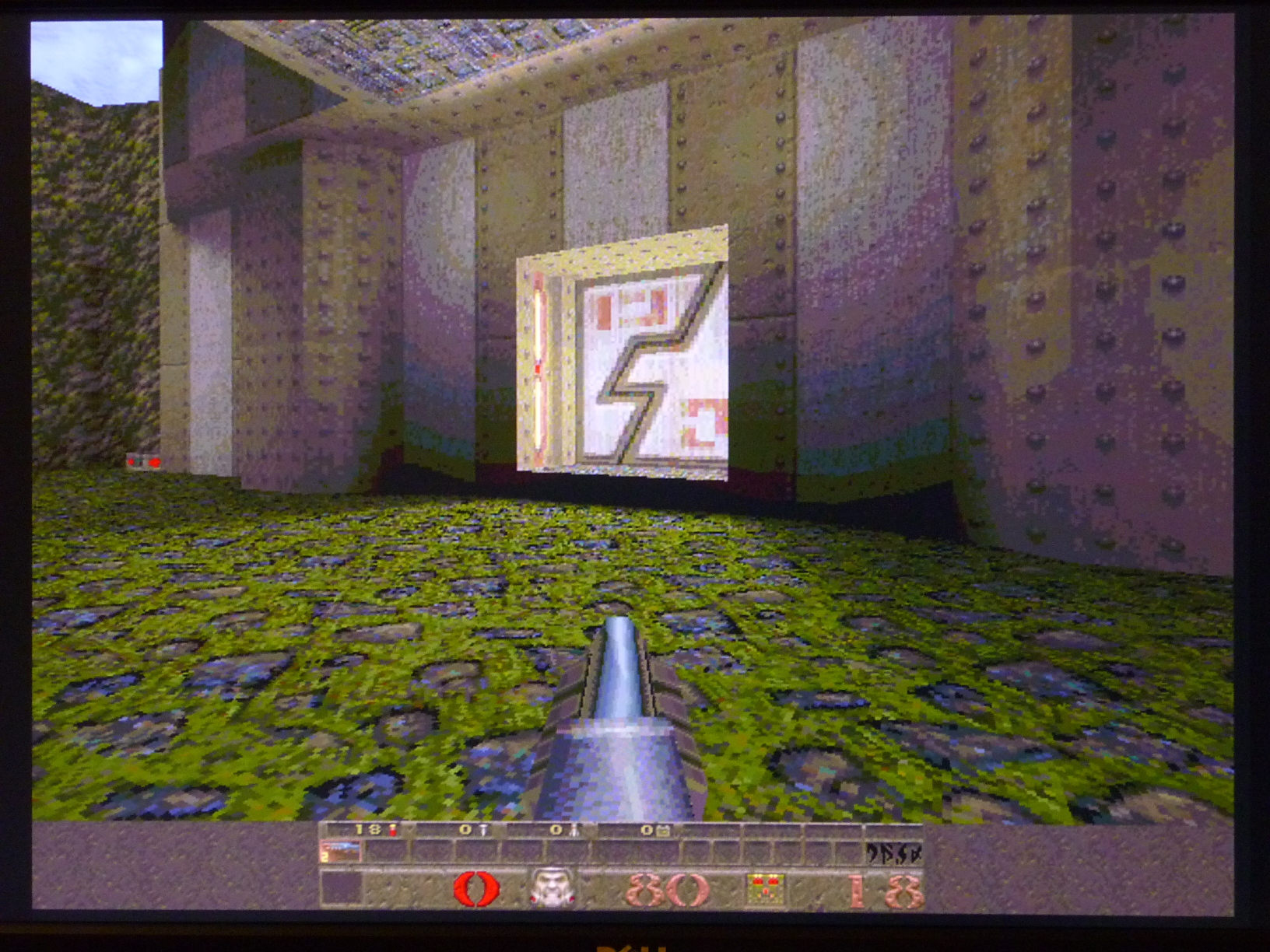

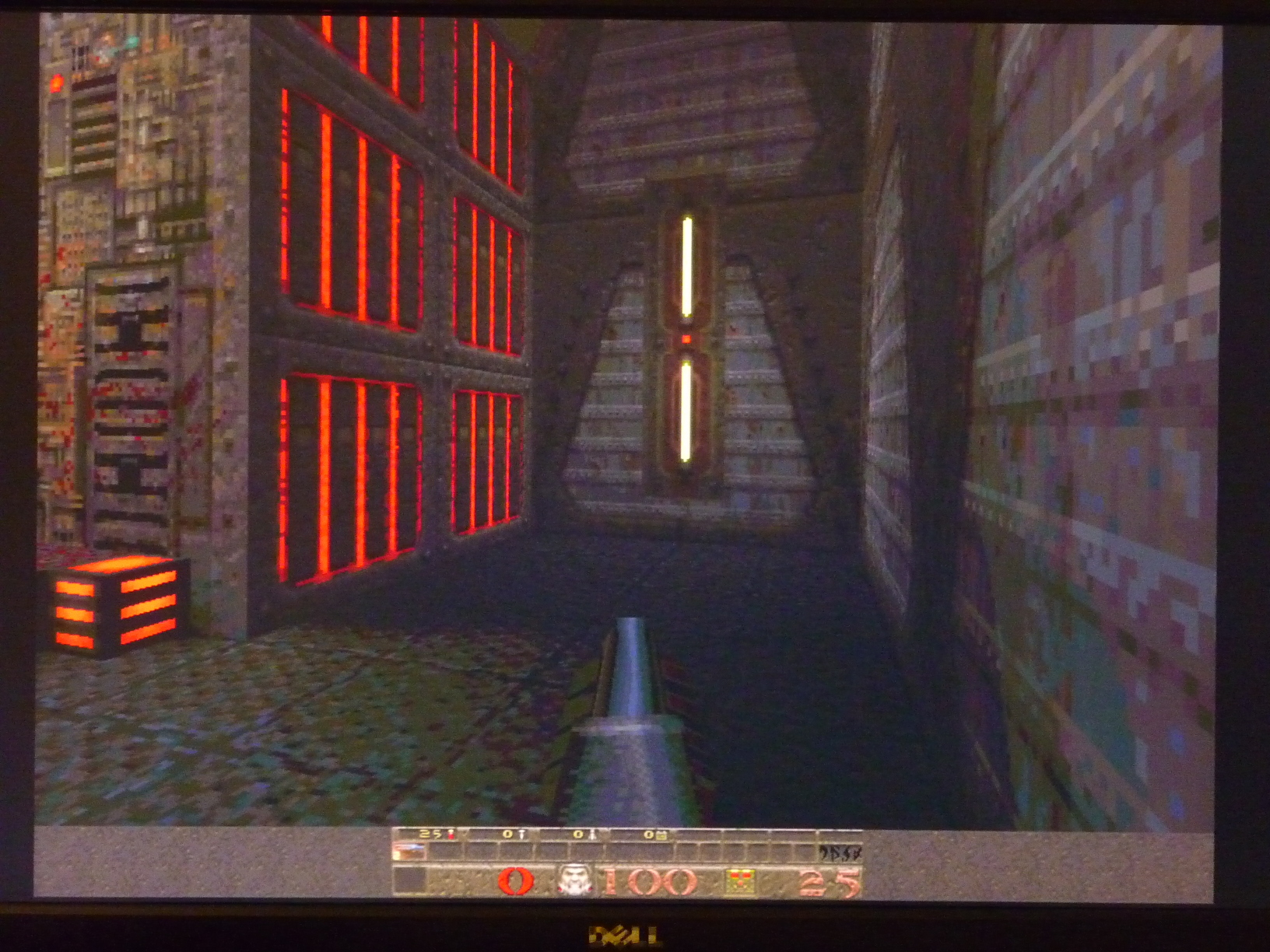

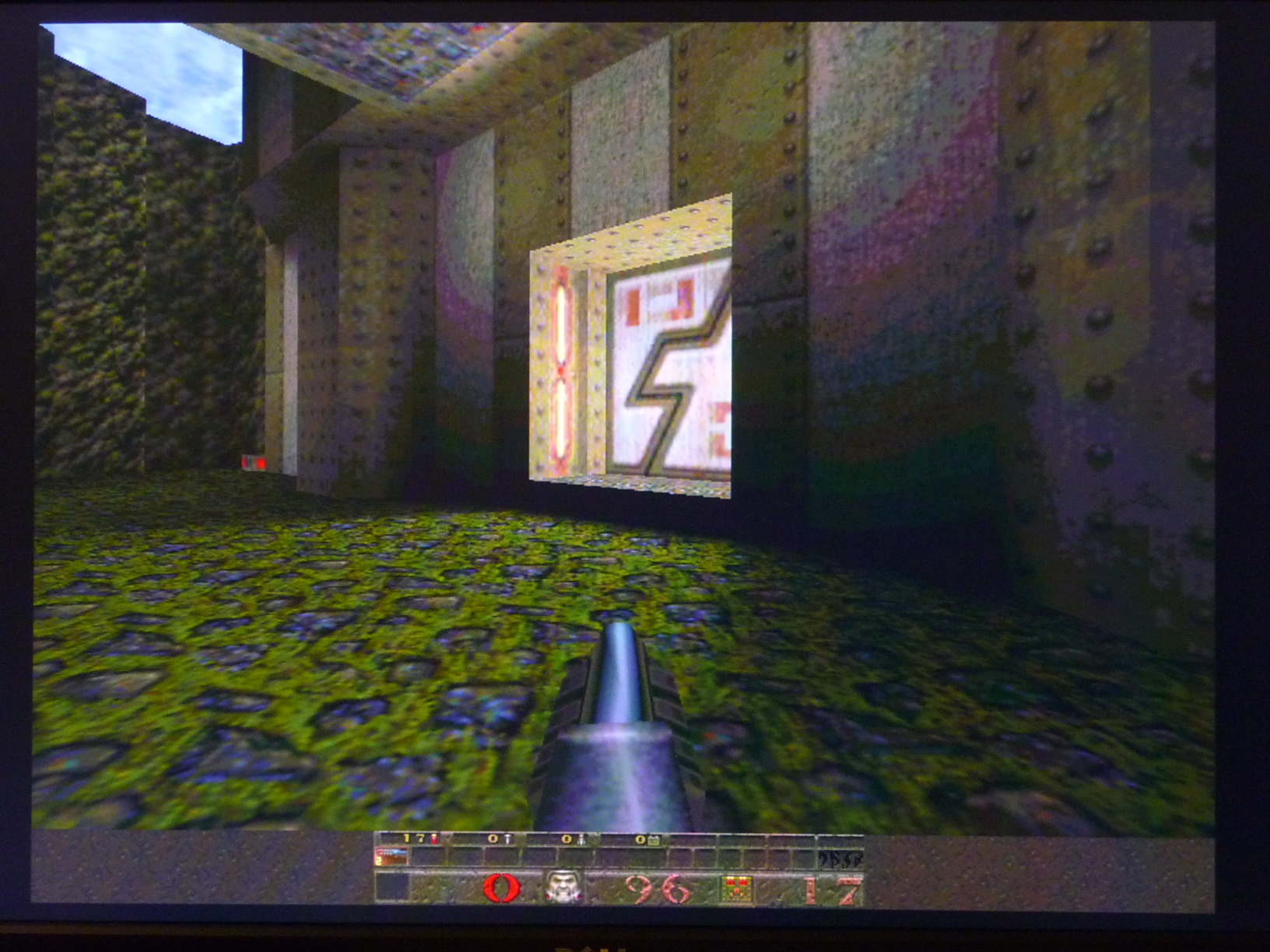

Выберем ближайшее к 800х600 - 768х576.

Скорость 7,3 FPS. Совсем не играбельно. Даже звук прерывается.

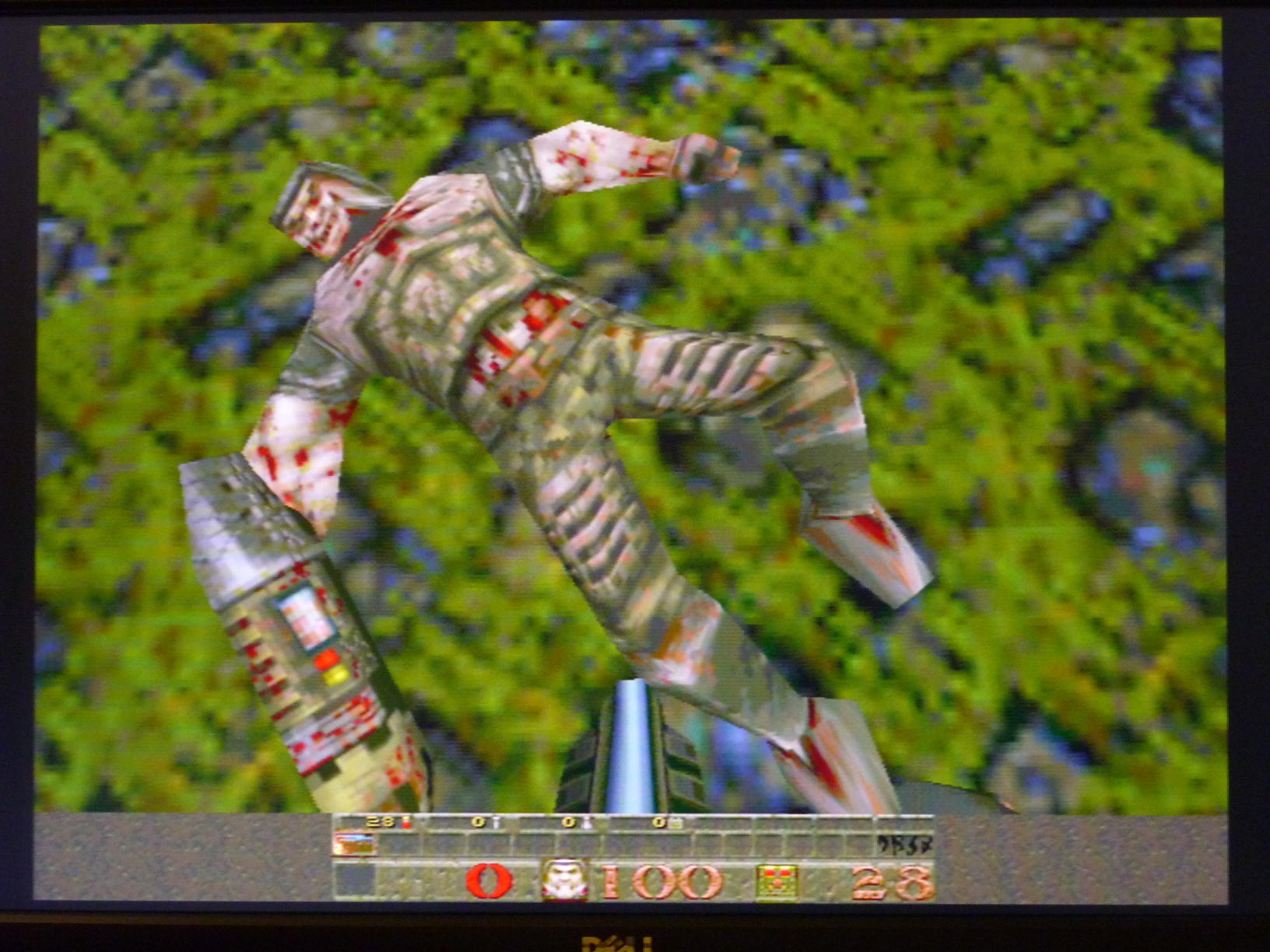

Однако, это не помешает полюбоваться красотами.

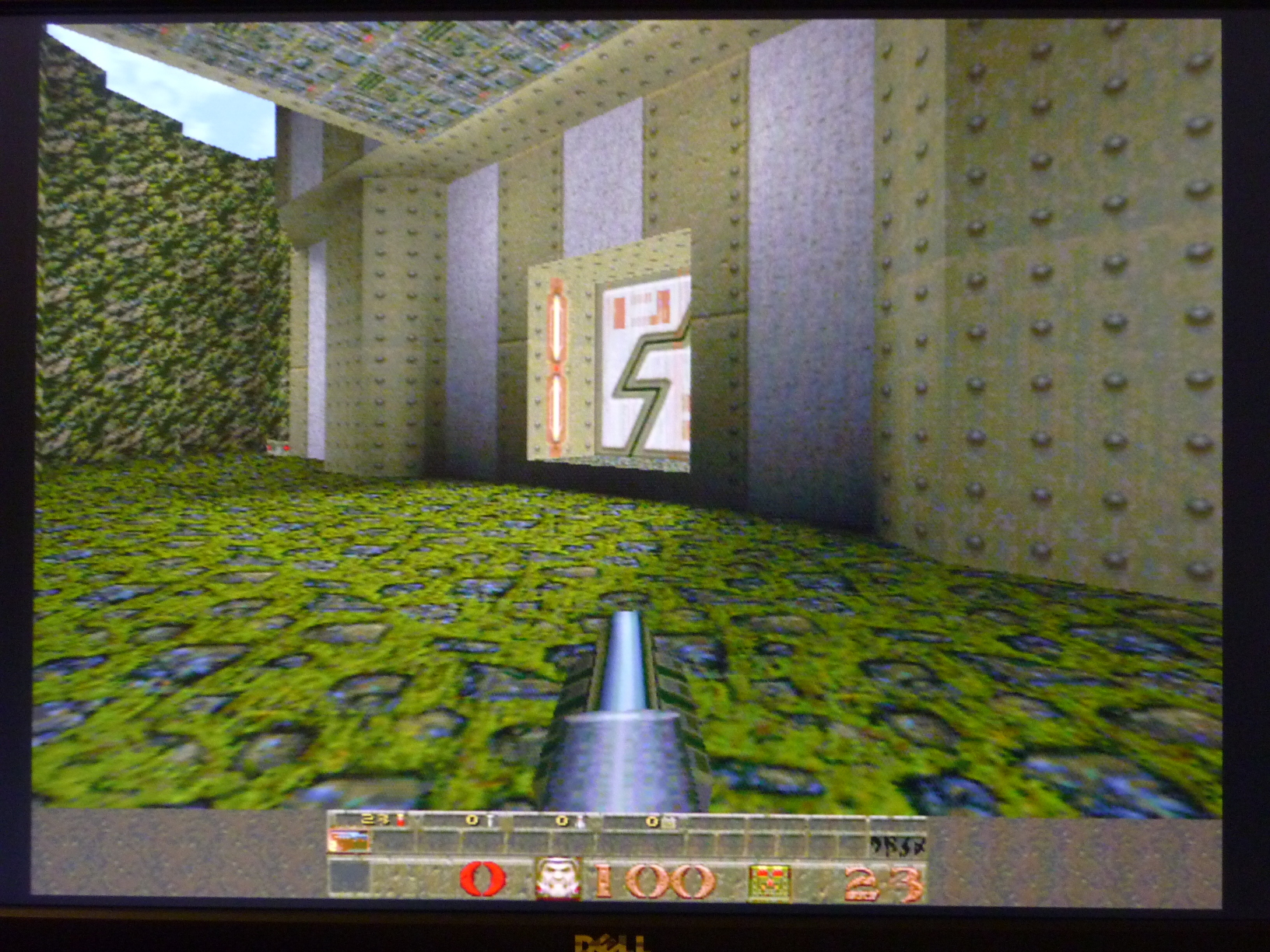

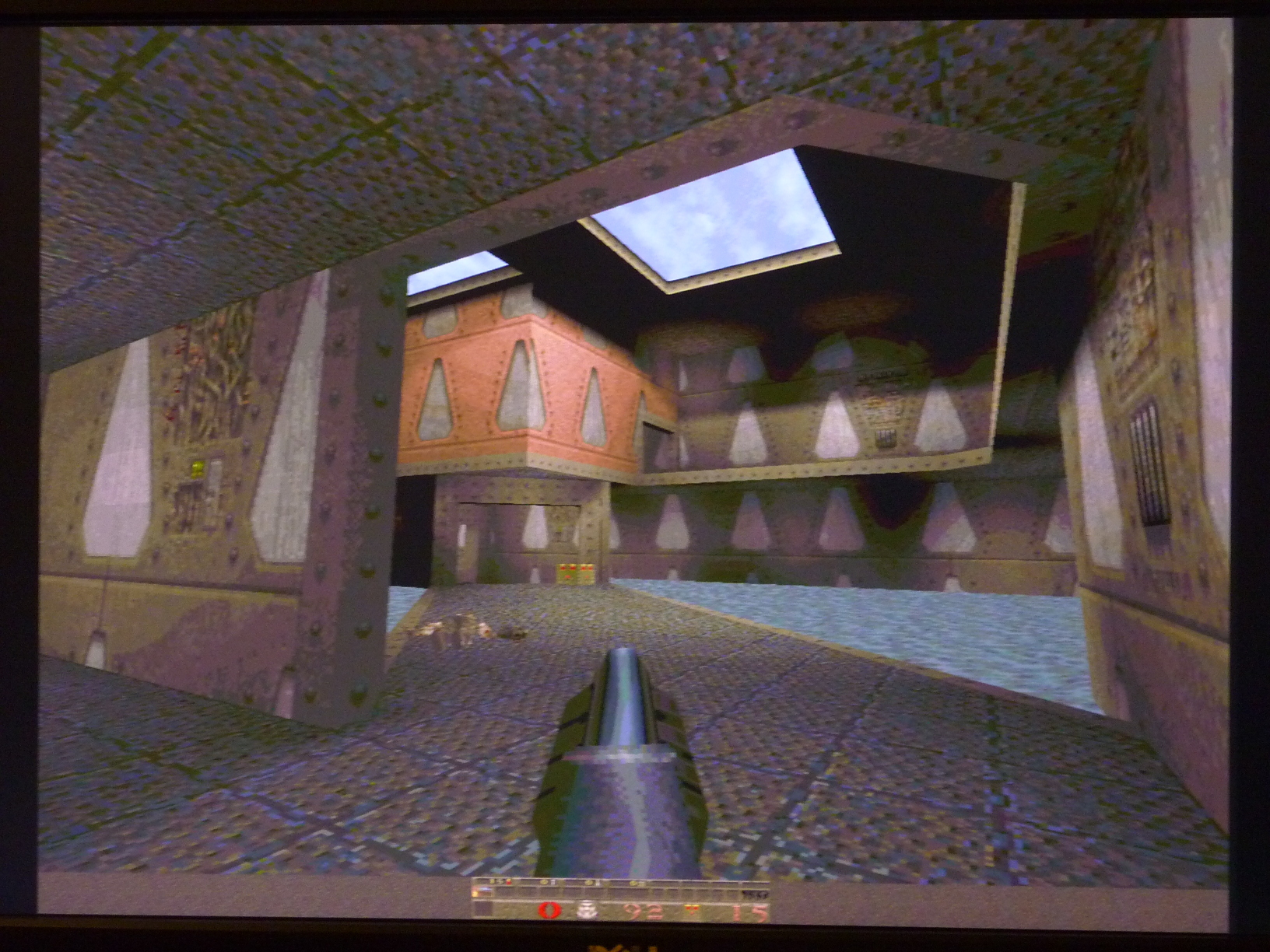

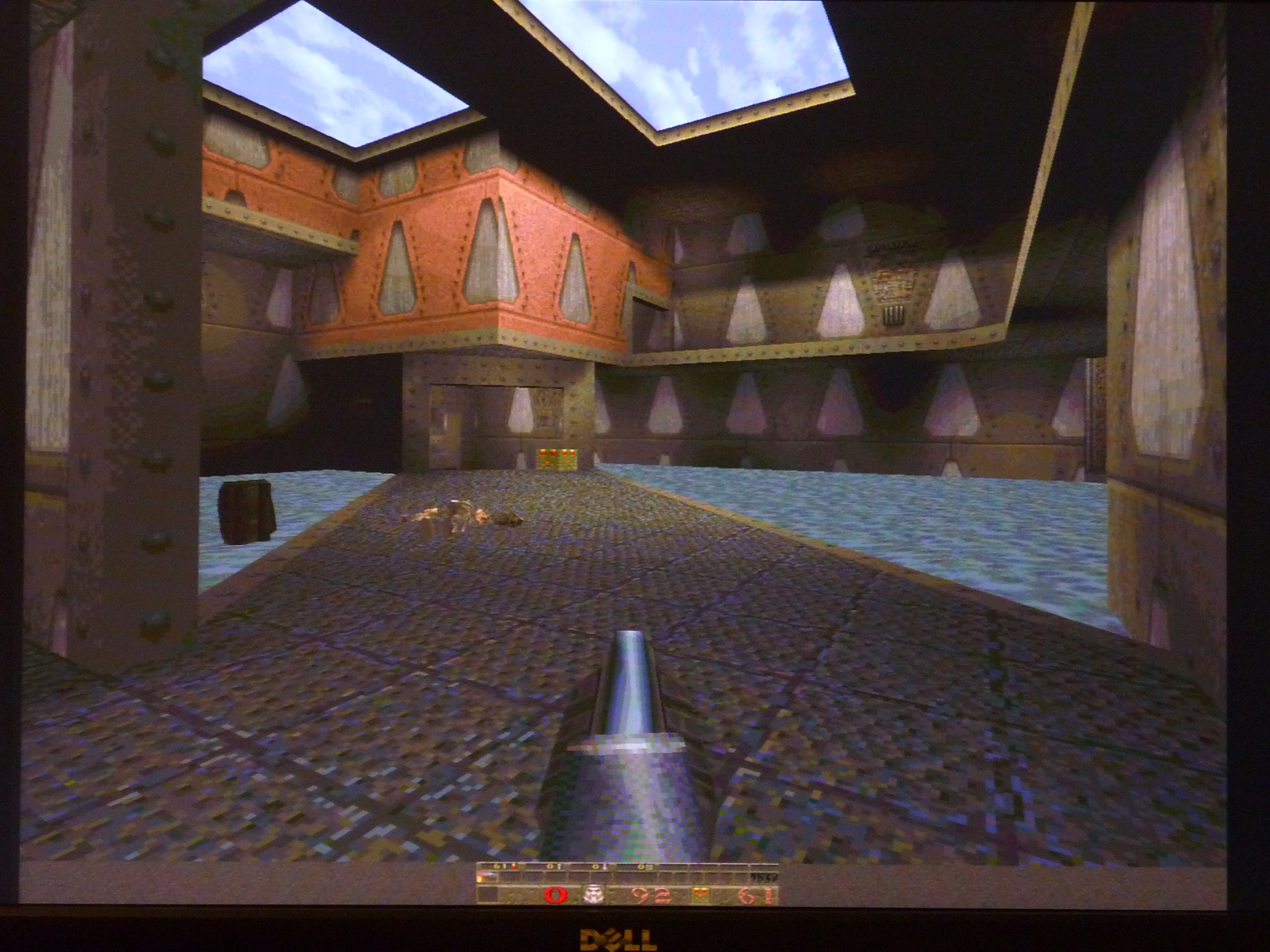

Палитра не изменилась, overbright присутствует. А вот квадратные точки текстур размыты.

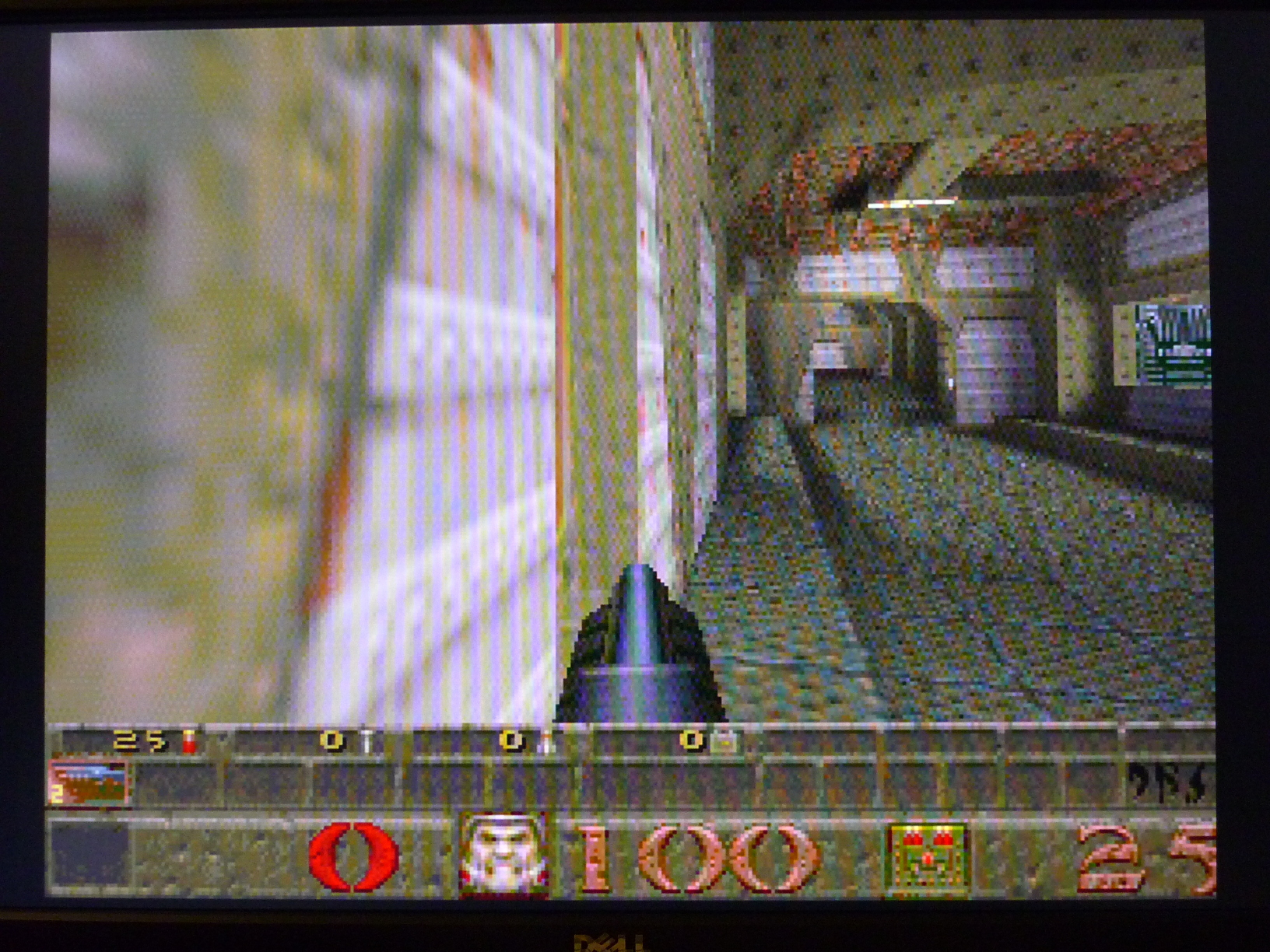

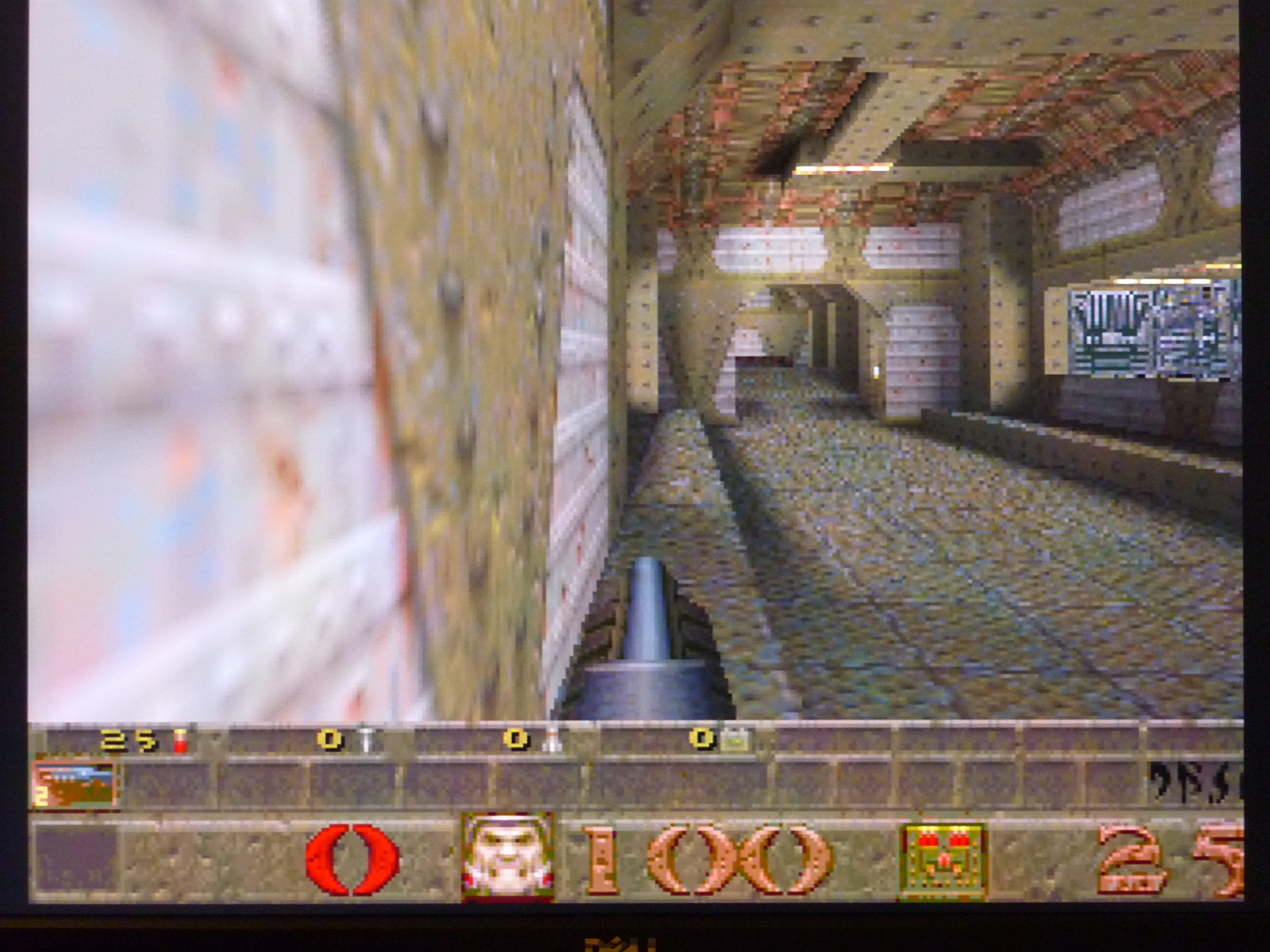

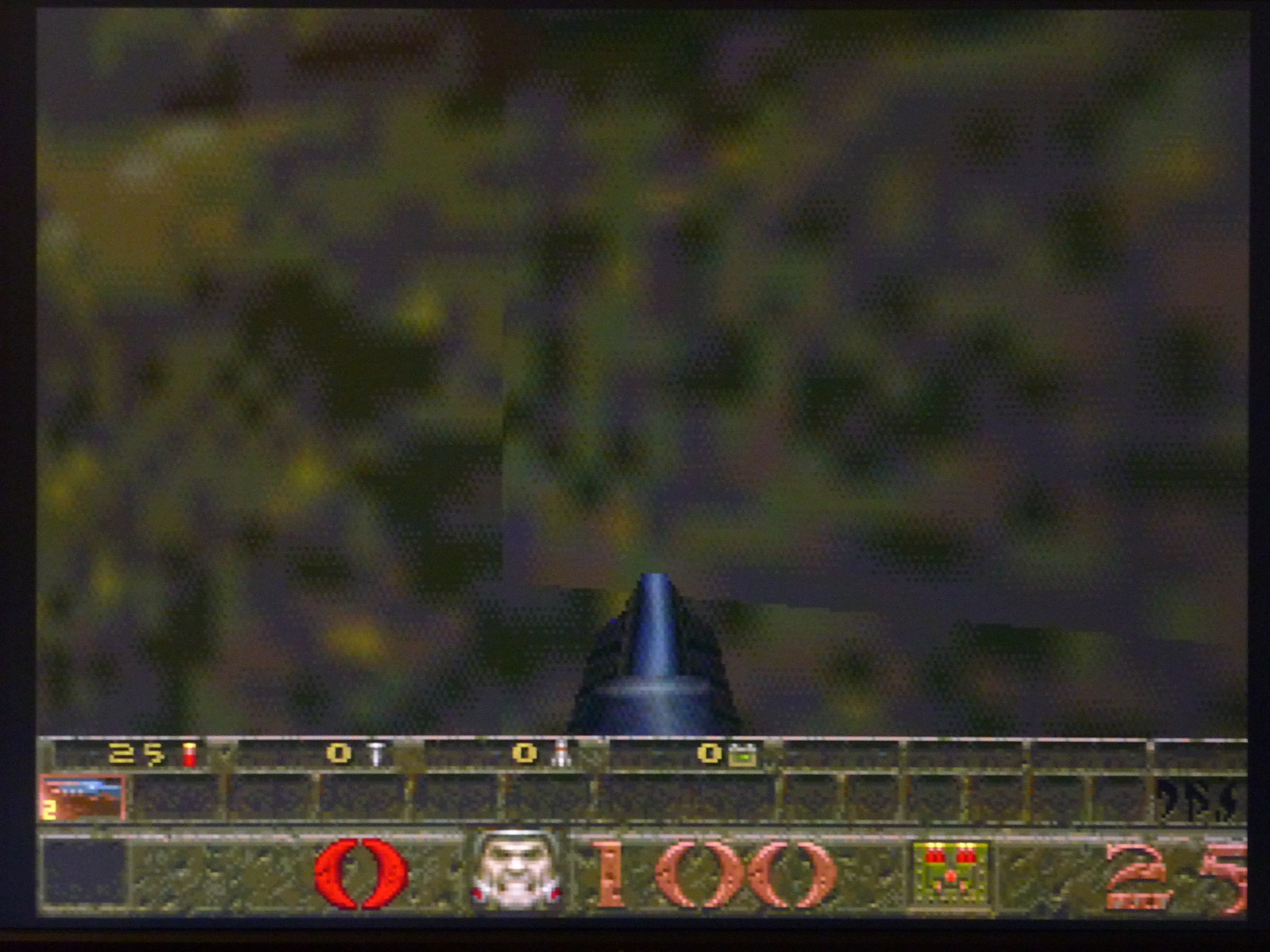

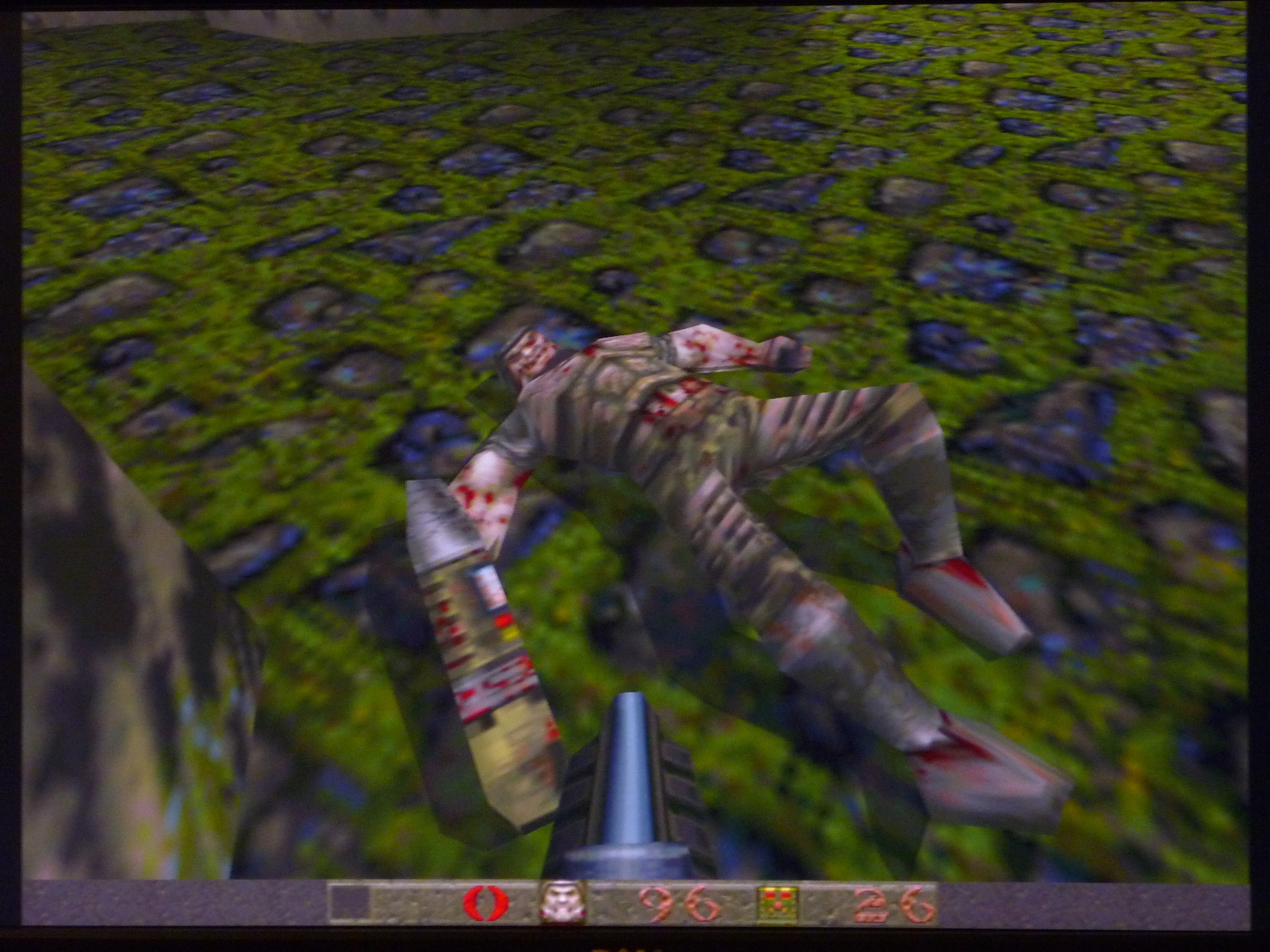

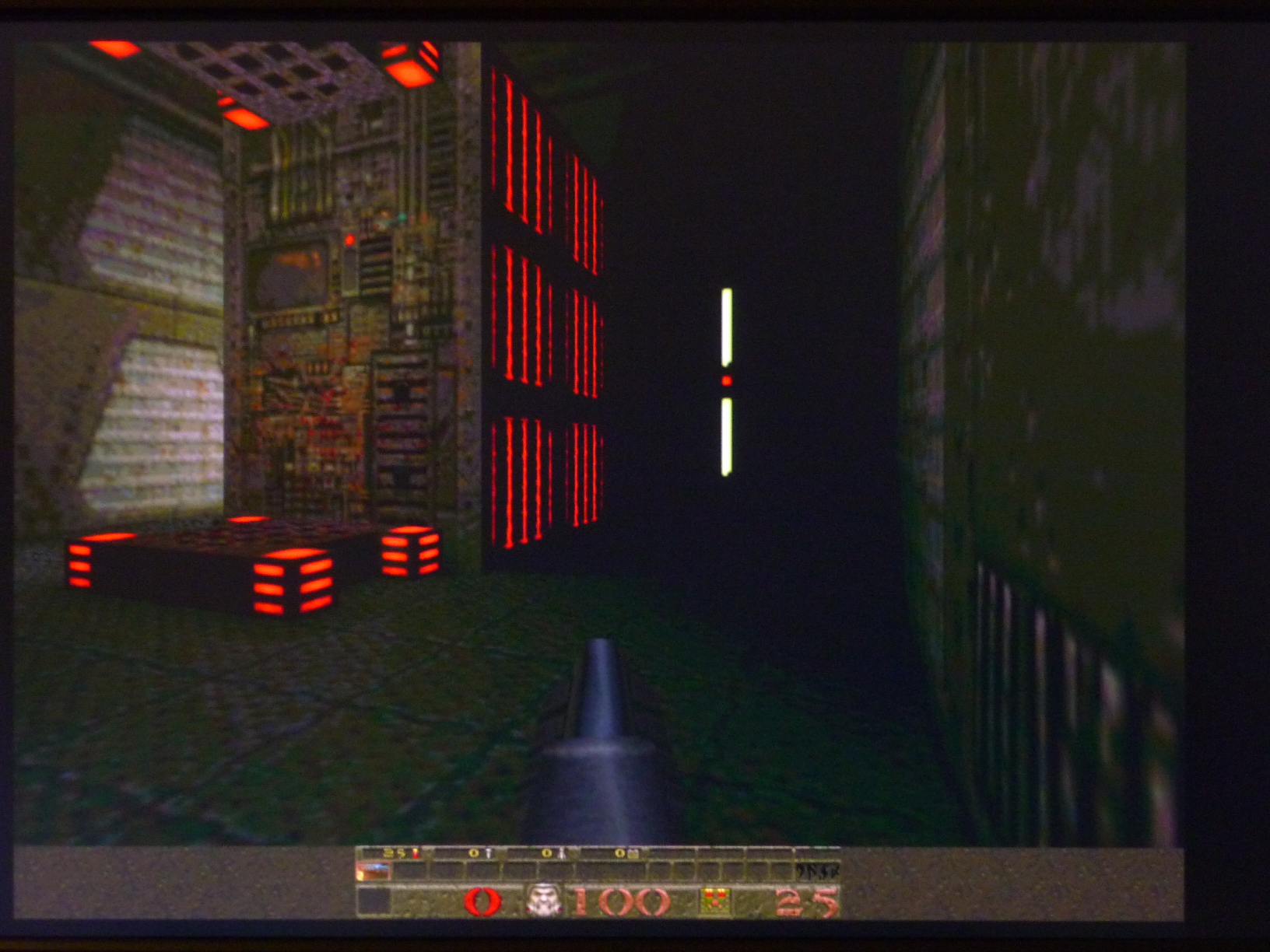

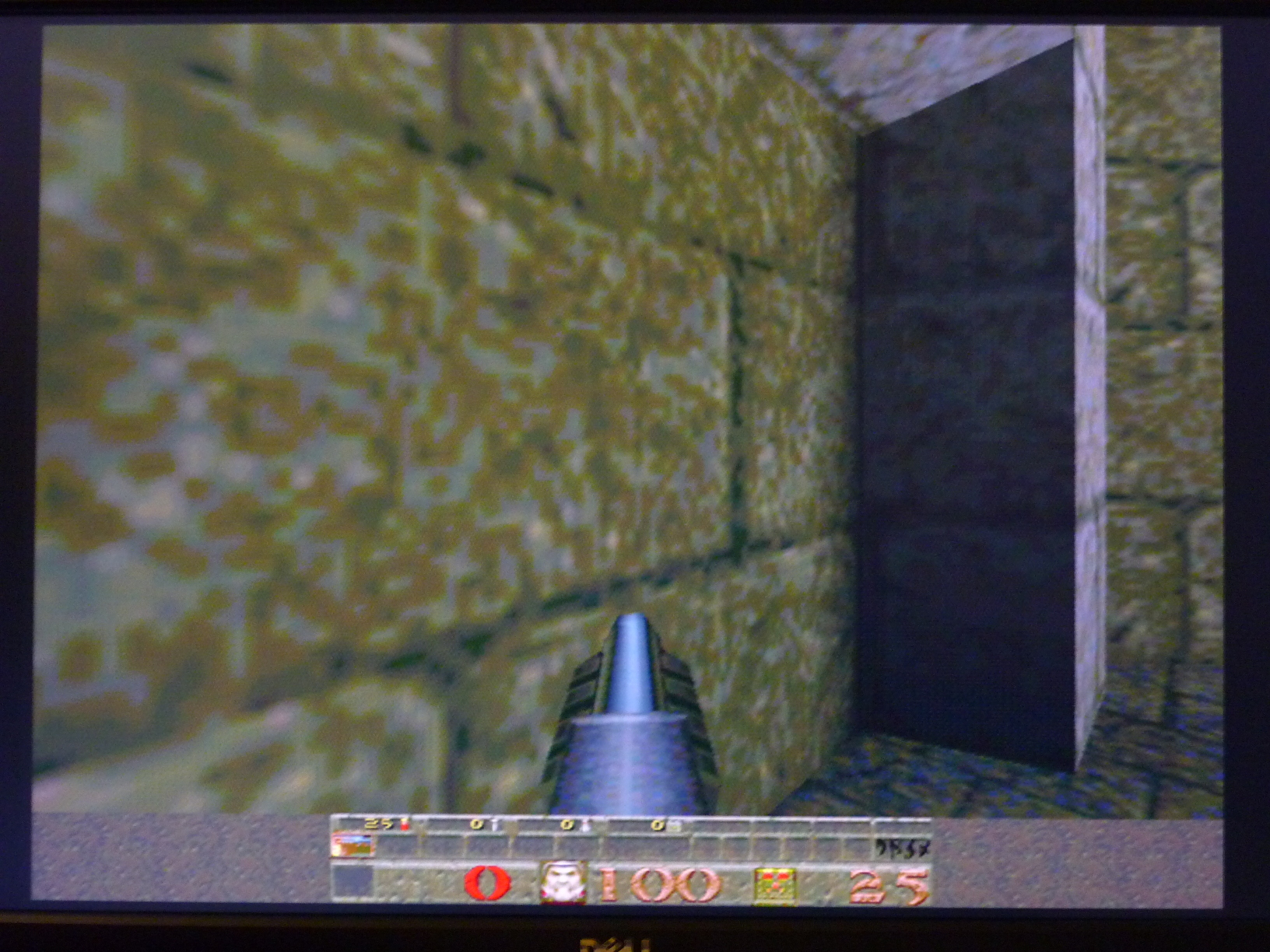

Если упереться носом в стену, заметны стыки текстур.


Не все из доступных в игре разрешений поддерживаются монитором. Хотя, это и не важно. Для разрешения 320х240 скорость 27,7 FPS. Более высокие разрешения неиграбельны.

Продолжение во второй части.



Там нет великой разницы, если речь о 2100/2200 - это, по сути, одно и то же, вопрос только в том, какие частоты определил производитель.

патч часом не для 1000-й серии?



Хехе. Похоже, все хитрее.

--- добавлено 3 янв 2018, предыдущее сообщение размещено: 3 янв 2018 ---

Сравнение Tomb Raider и Quake на системах с видеокартами/графическими ускорителями Rendition v2200/4m AGP, 3Dfx Voodoo 5 5500 AGP.
Часть 2

Rendition v2200
Запускаем Windows и вновь возвращаемся к ТR.
Программный рендеринг.

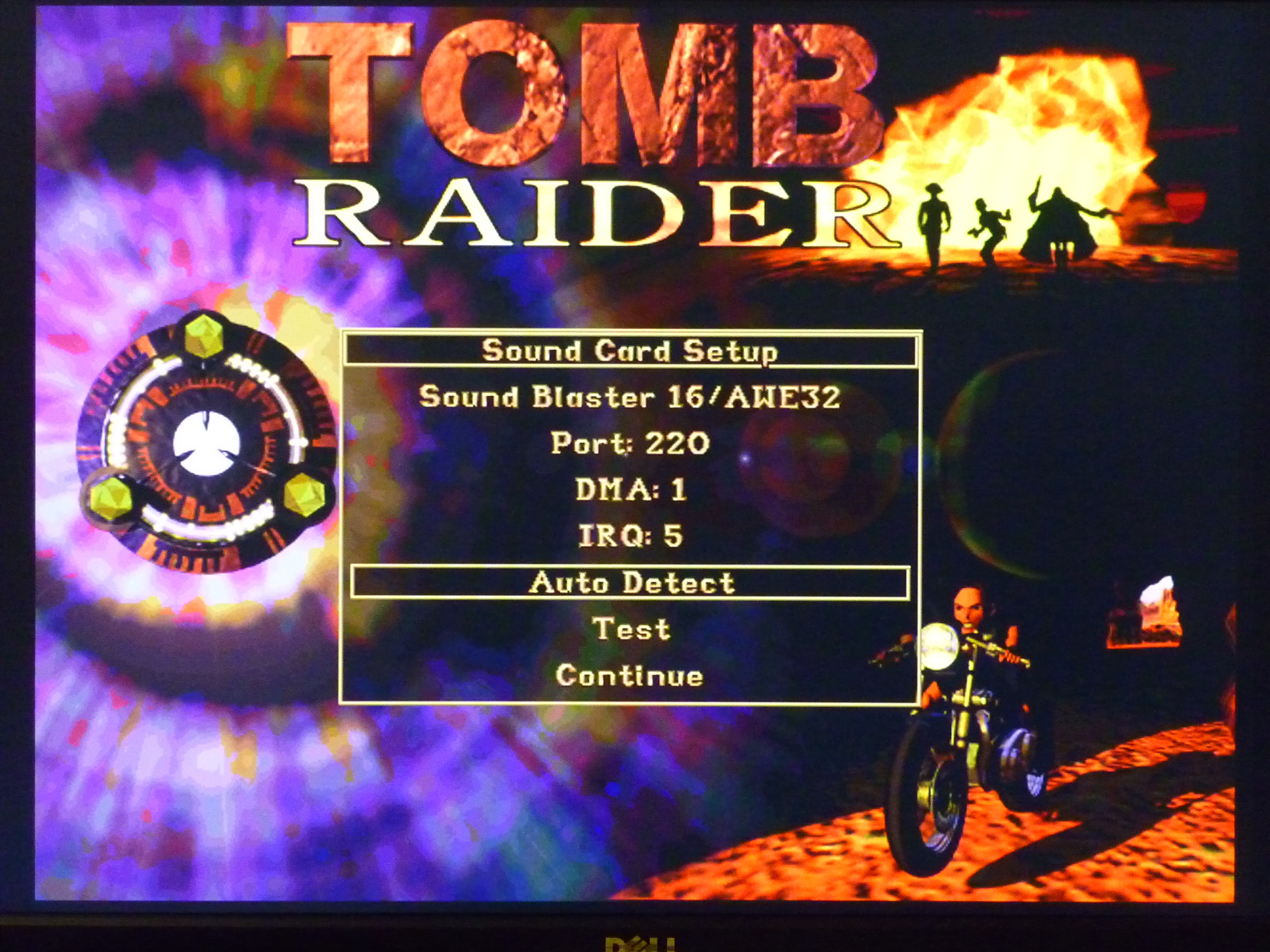

Ах, да, чуть не забыл. Настройки звука под DOS и под Windows у меня разные. Тут все зависит от драйверов звуковой карты. Под Windows Setup.exe от TR вылетает при Auto Detect. Настройки устанавливаются вручную. Теперь играет музыка и, иногда, слышны щелчки.

Если звук не настроить, вместо видео будет черный экран, ожидающий нажатия на клавиатуру.
Меню без глюков.

Игра запускается с низким разрешением.

Да и с высоким тоже.

Все играет, сохраняется, загружается, не вылетает.
Добро пожаловать в ПО девяностых, с их неожиданностями и странностями.

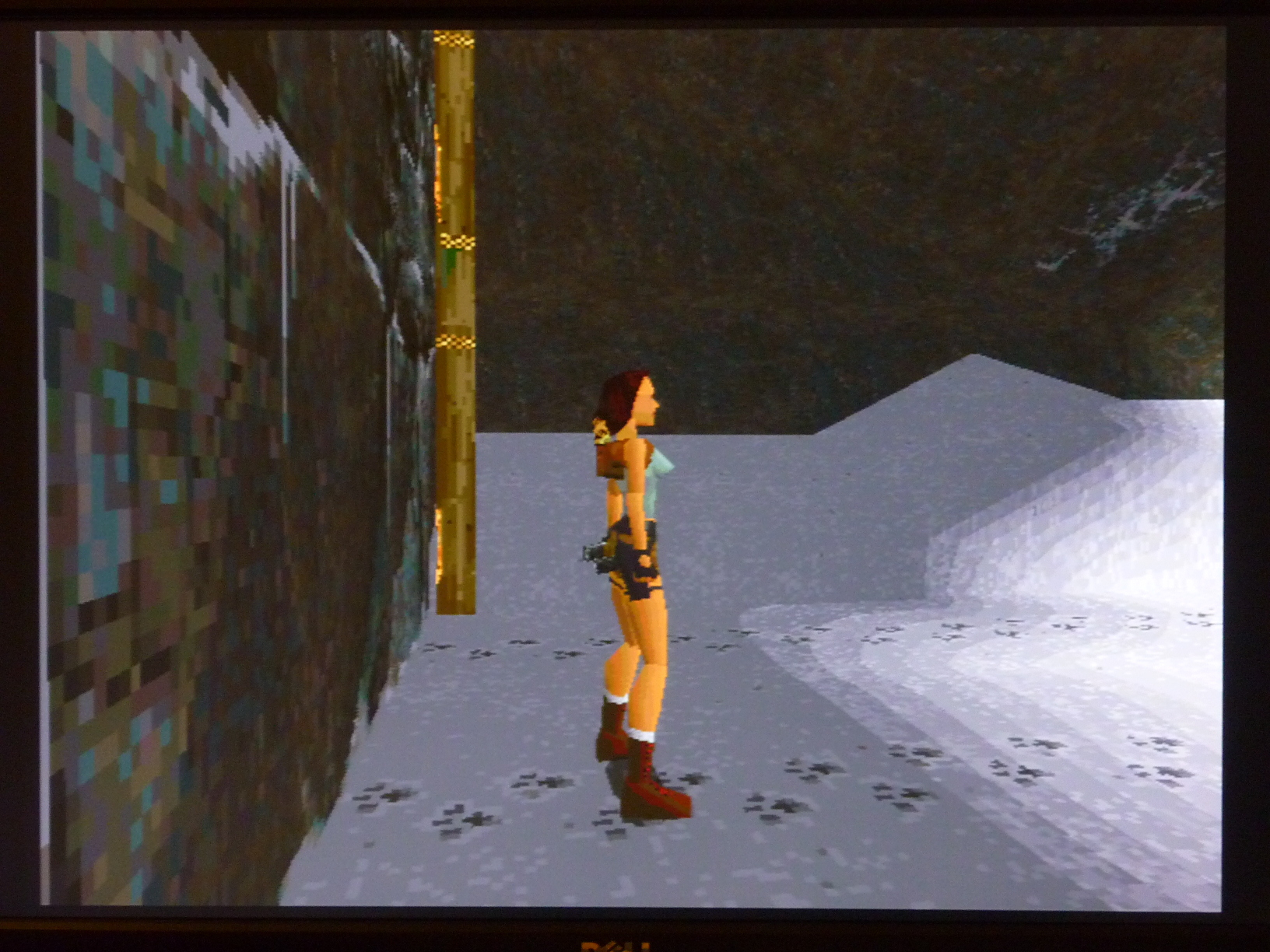

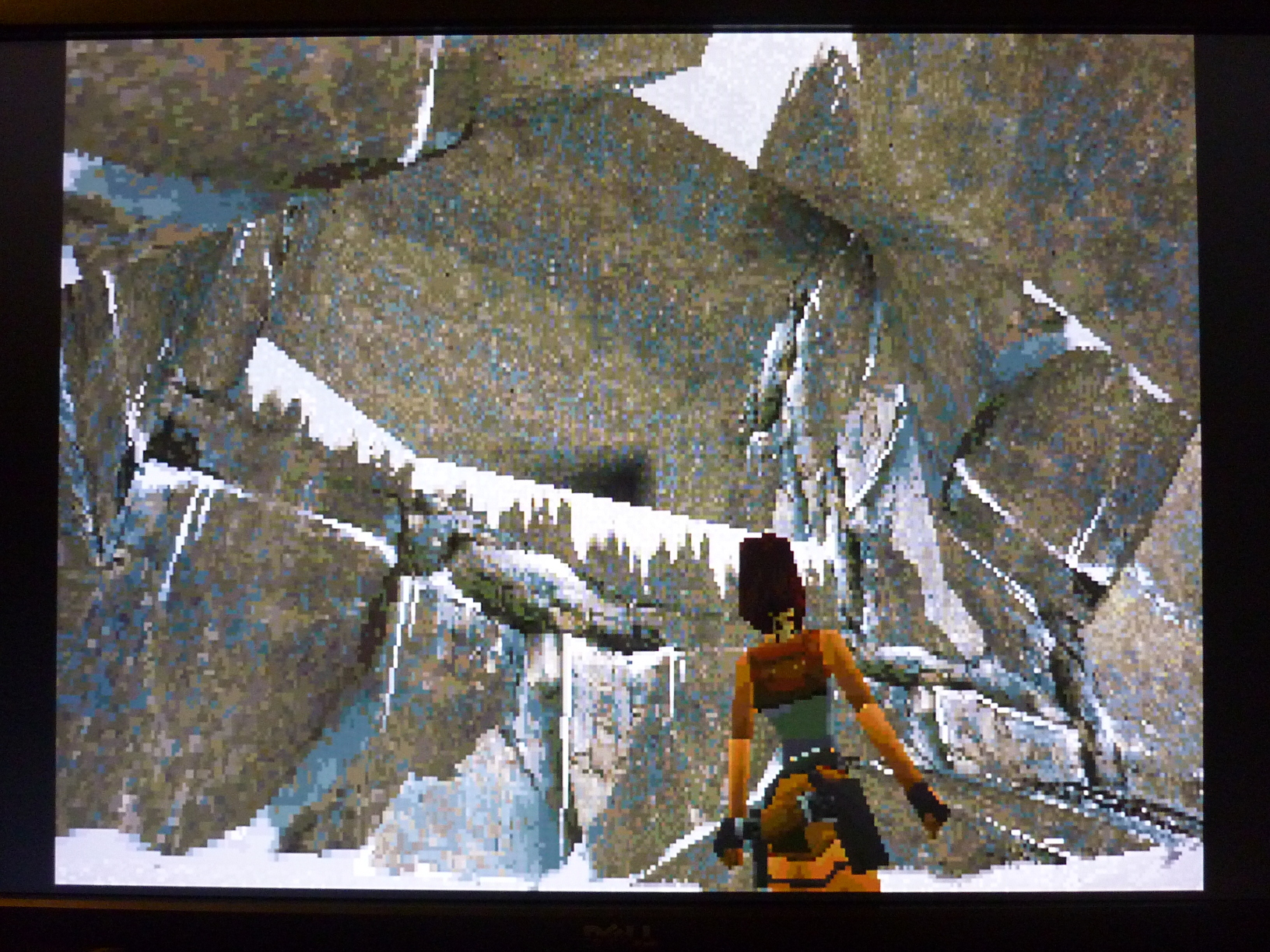

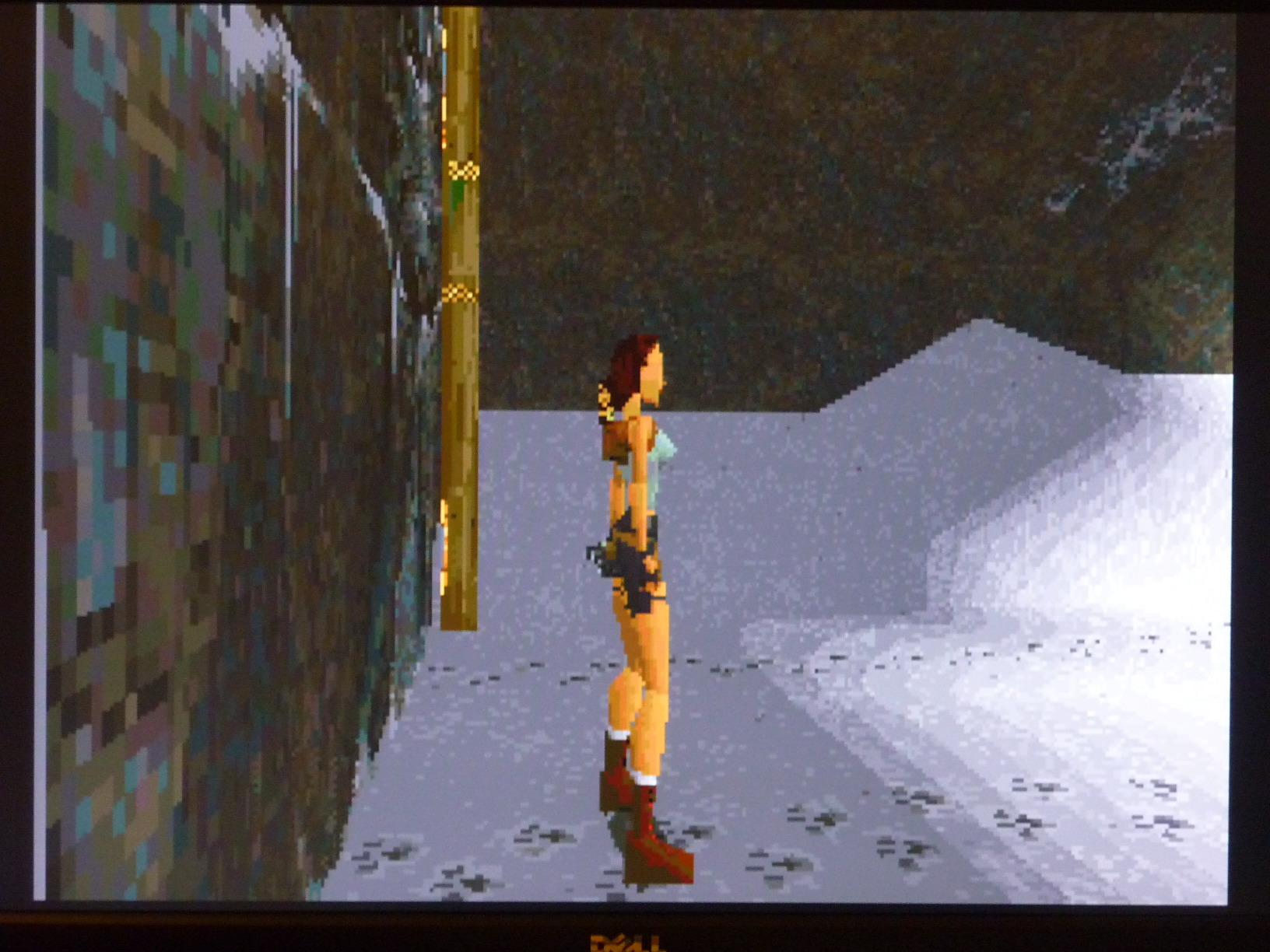

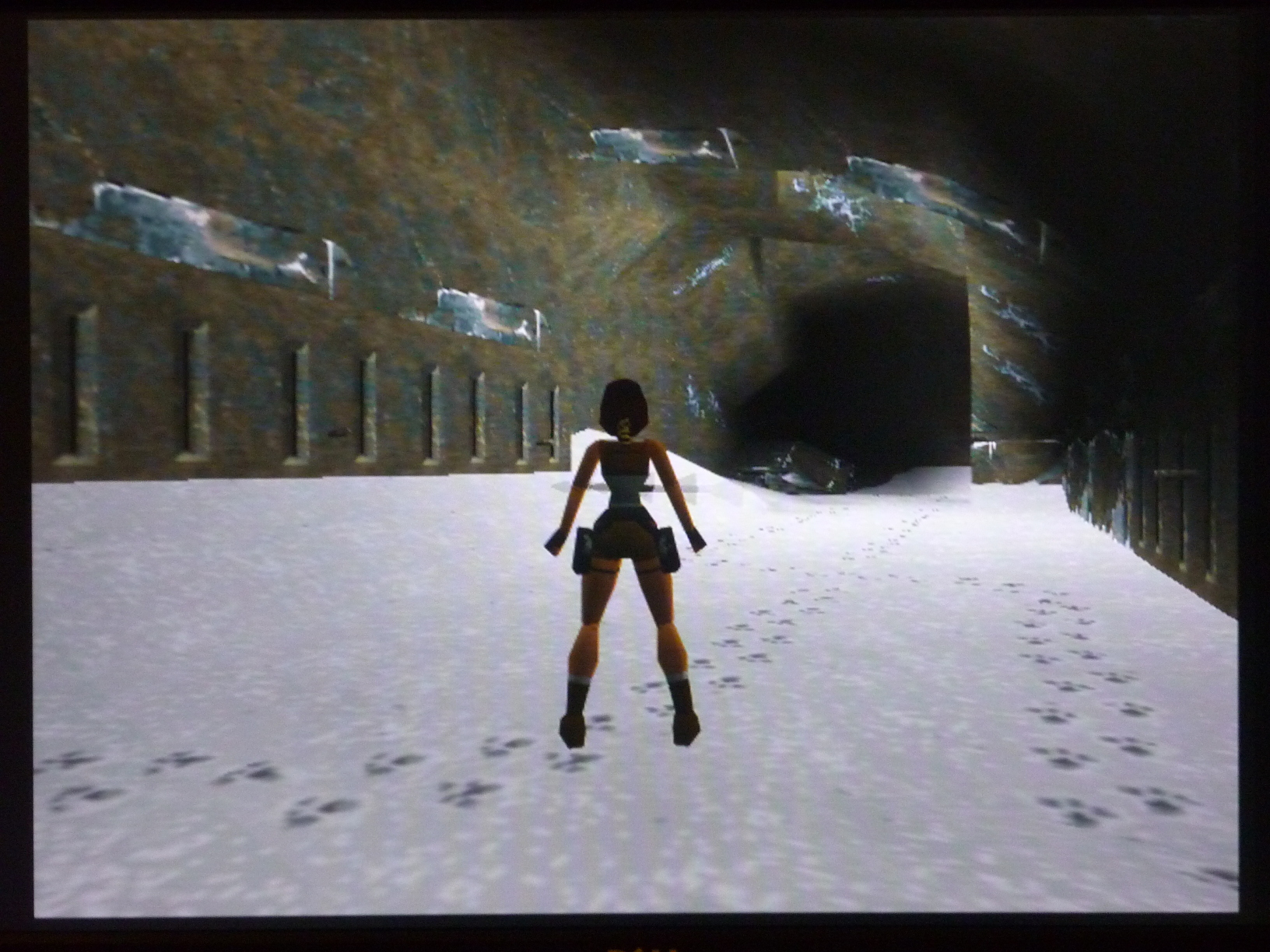

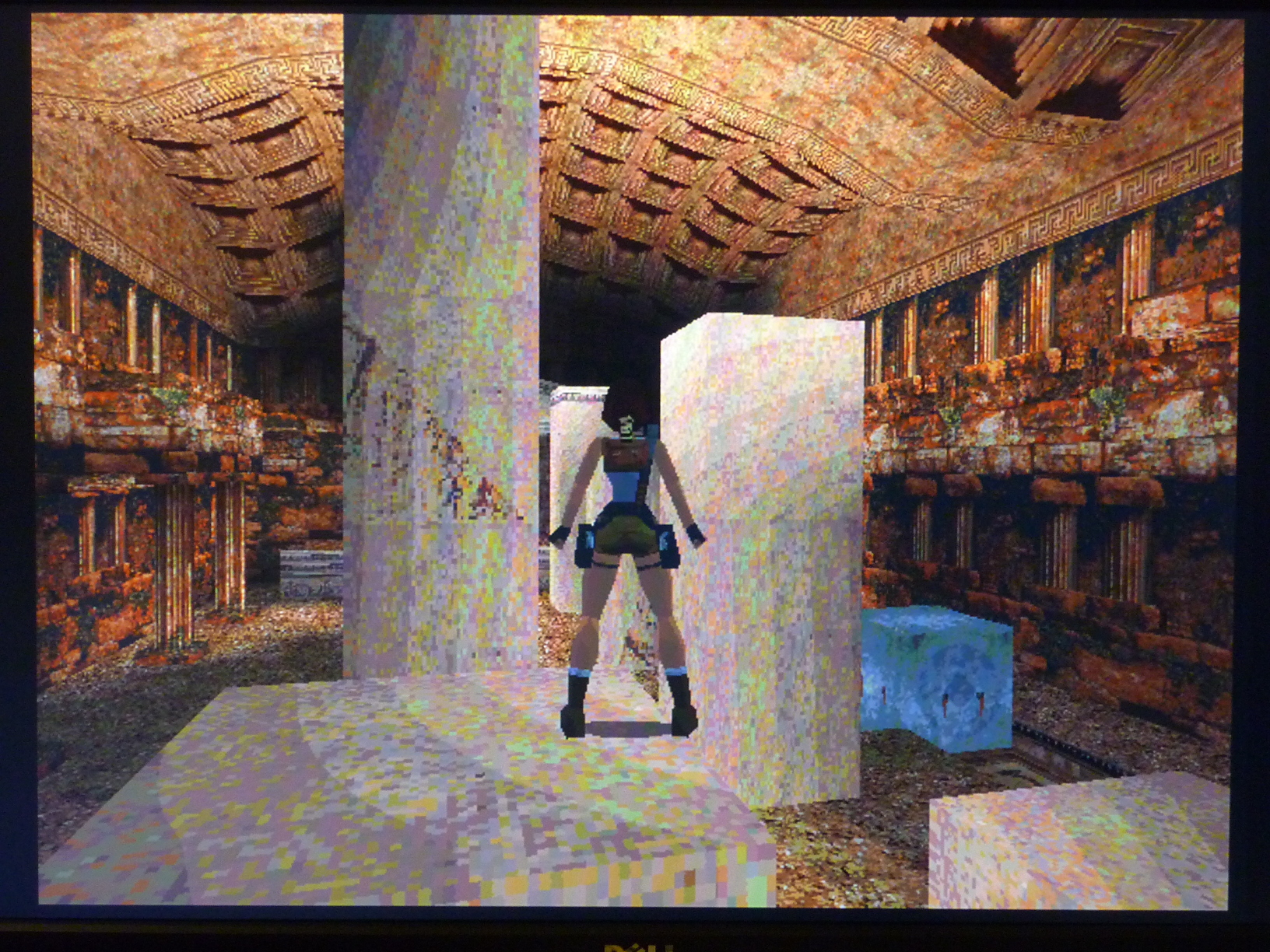

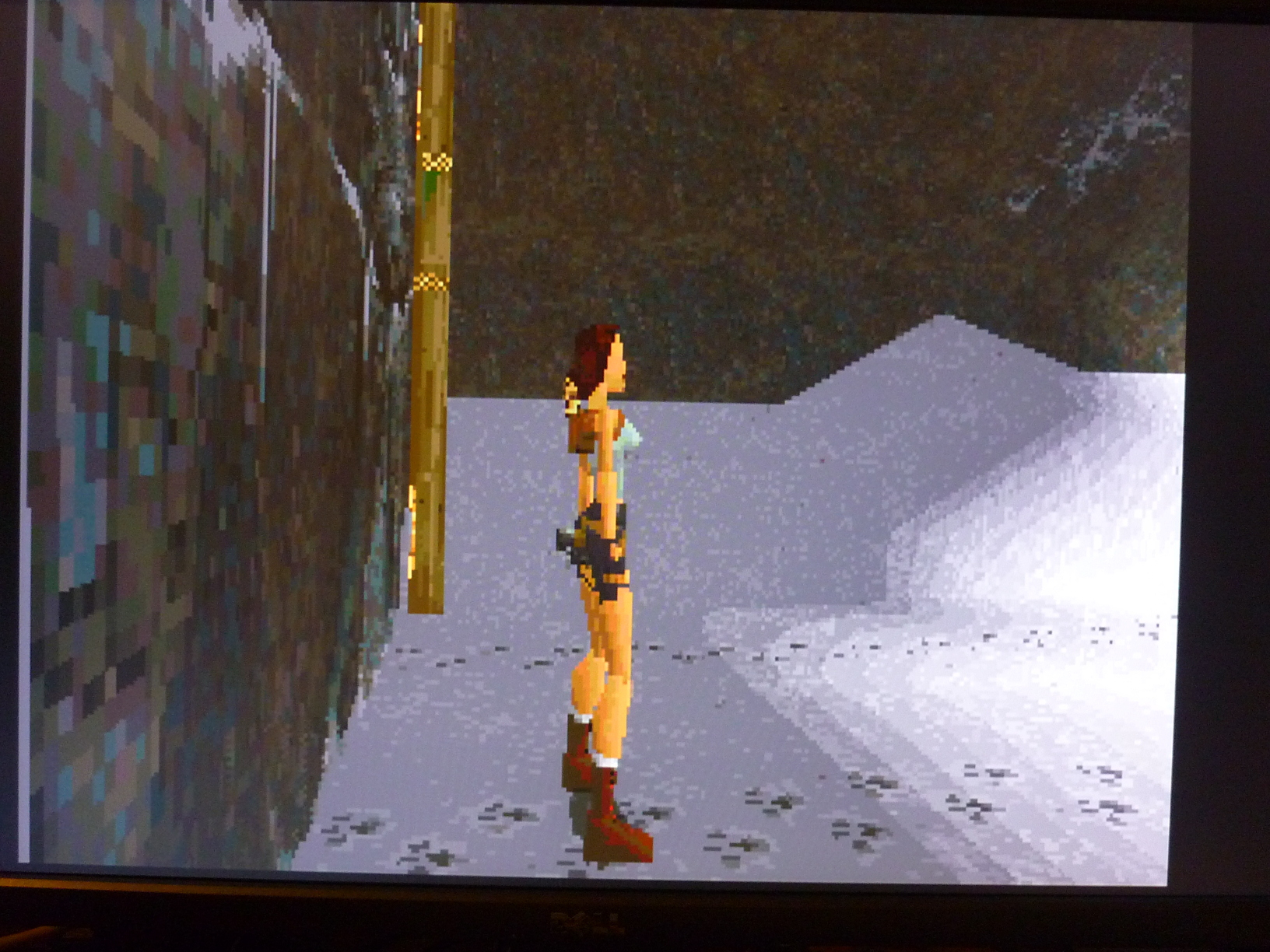

Аналогично Quake с программным рендерингом, мир TR содержит небольшое количество треугольников, текстуры, натягивающиеся своими квадратами-точками на полигоны и освещения, добавляющего градиенты в конечный результат.

Стоит отметить тень под Ларой. Не во всех патчах она будет (?).

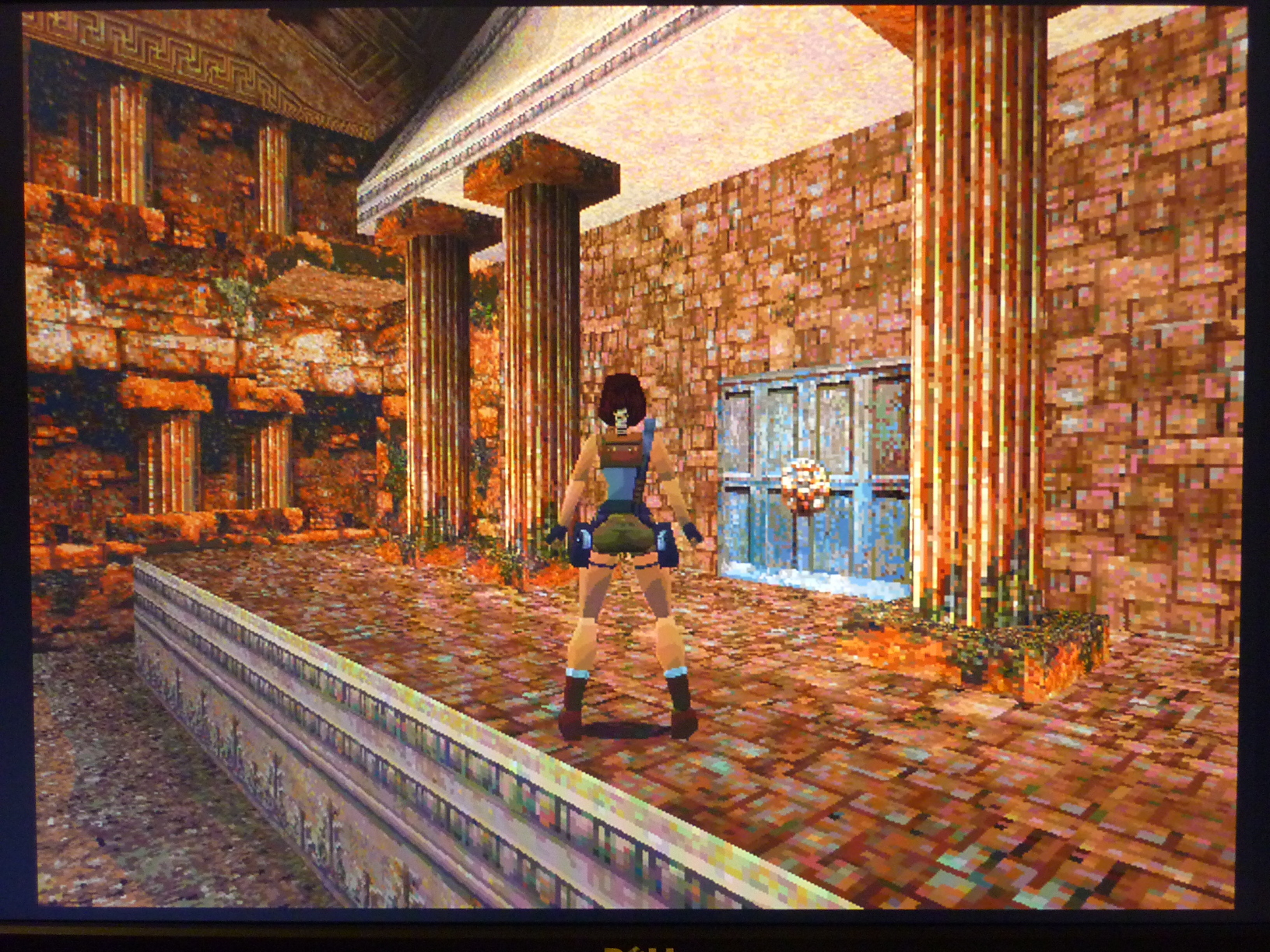

Сама игра идет достаточно плавно. А вот полигоны просчитываются с низкой точностью при любом качестве изображения. Это выражается в их резких перемещениях. Идешь прямо, все равномерно движется на тебя и периодически отдельные полигоны выпадают из движения - чуть быстрее, чуть медленнее, чуть проворачиваются.

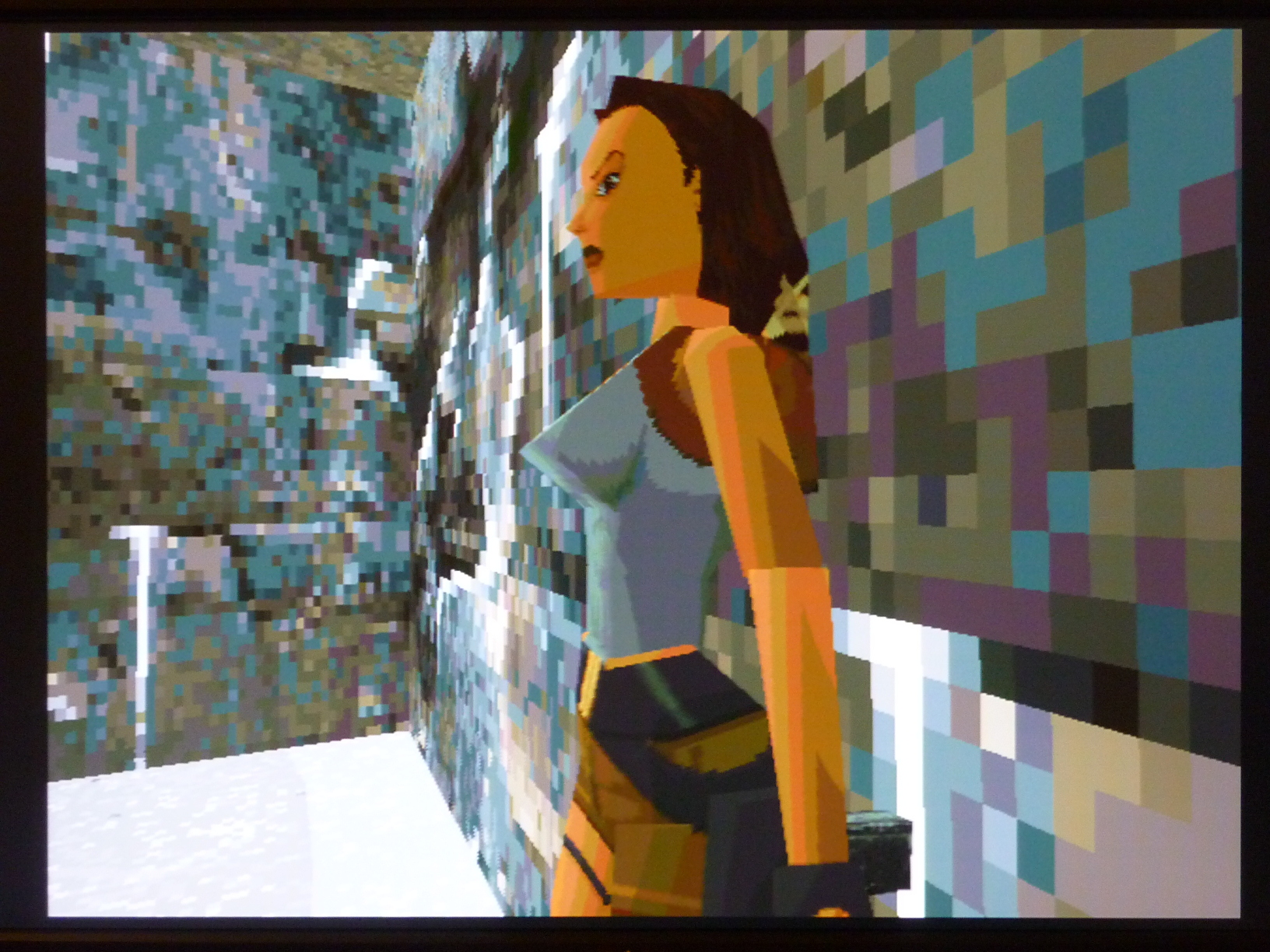

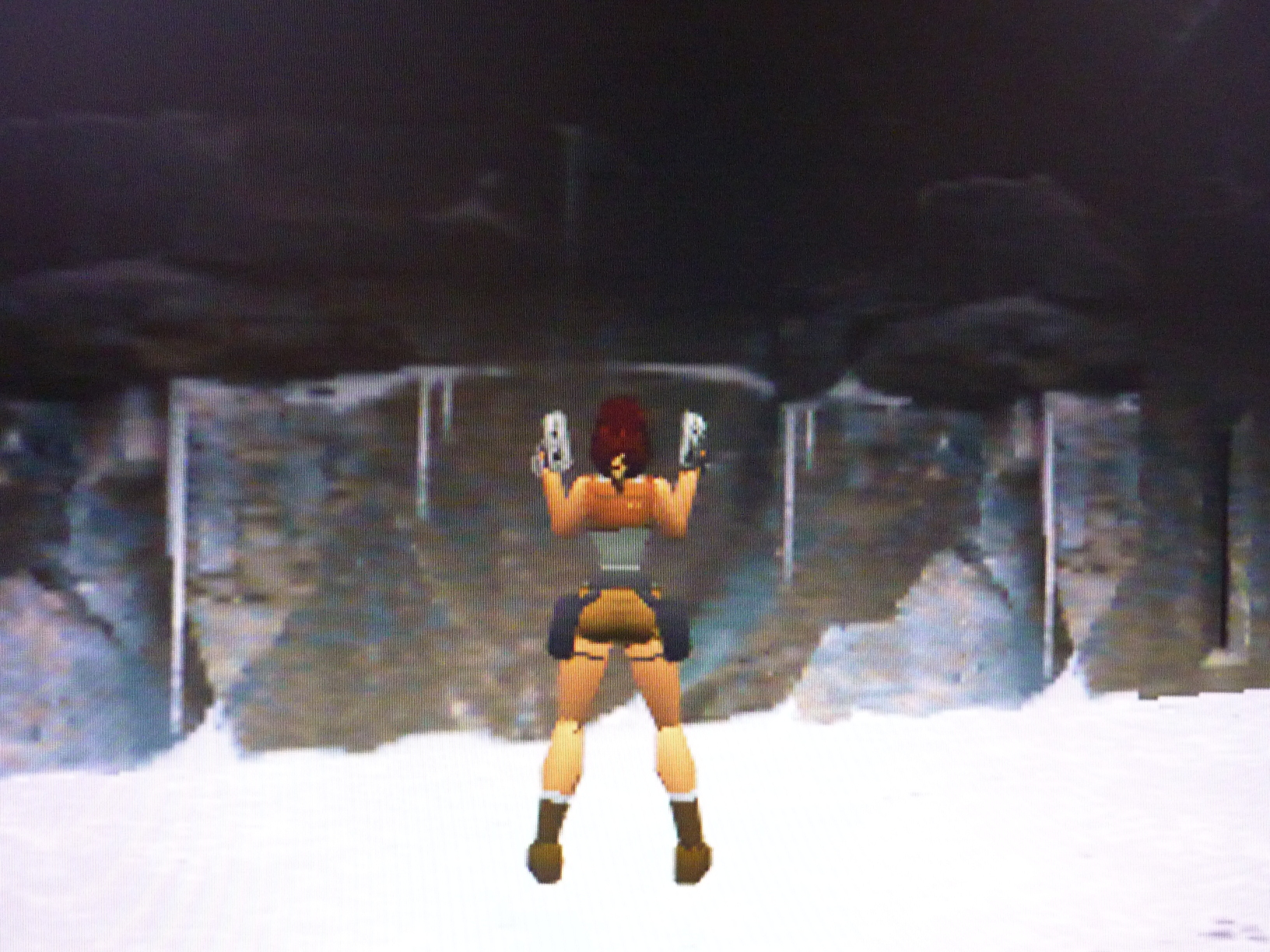

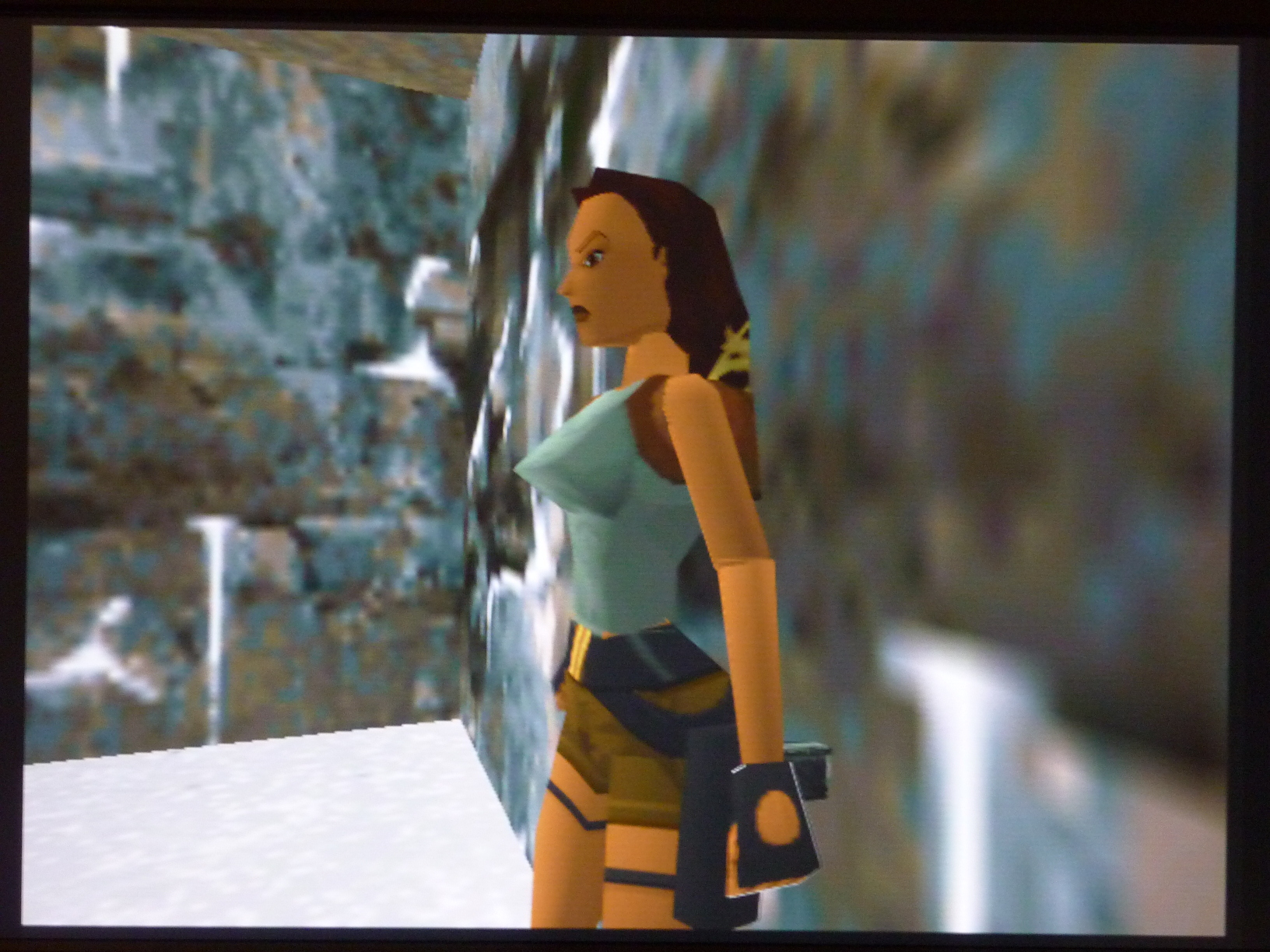

Добавлю еще Лару крупным планом. Самую первую. Без сглаживания и прочих шейдеров.

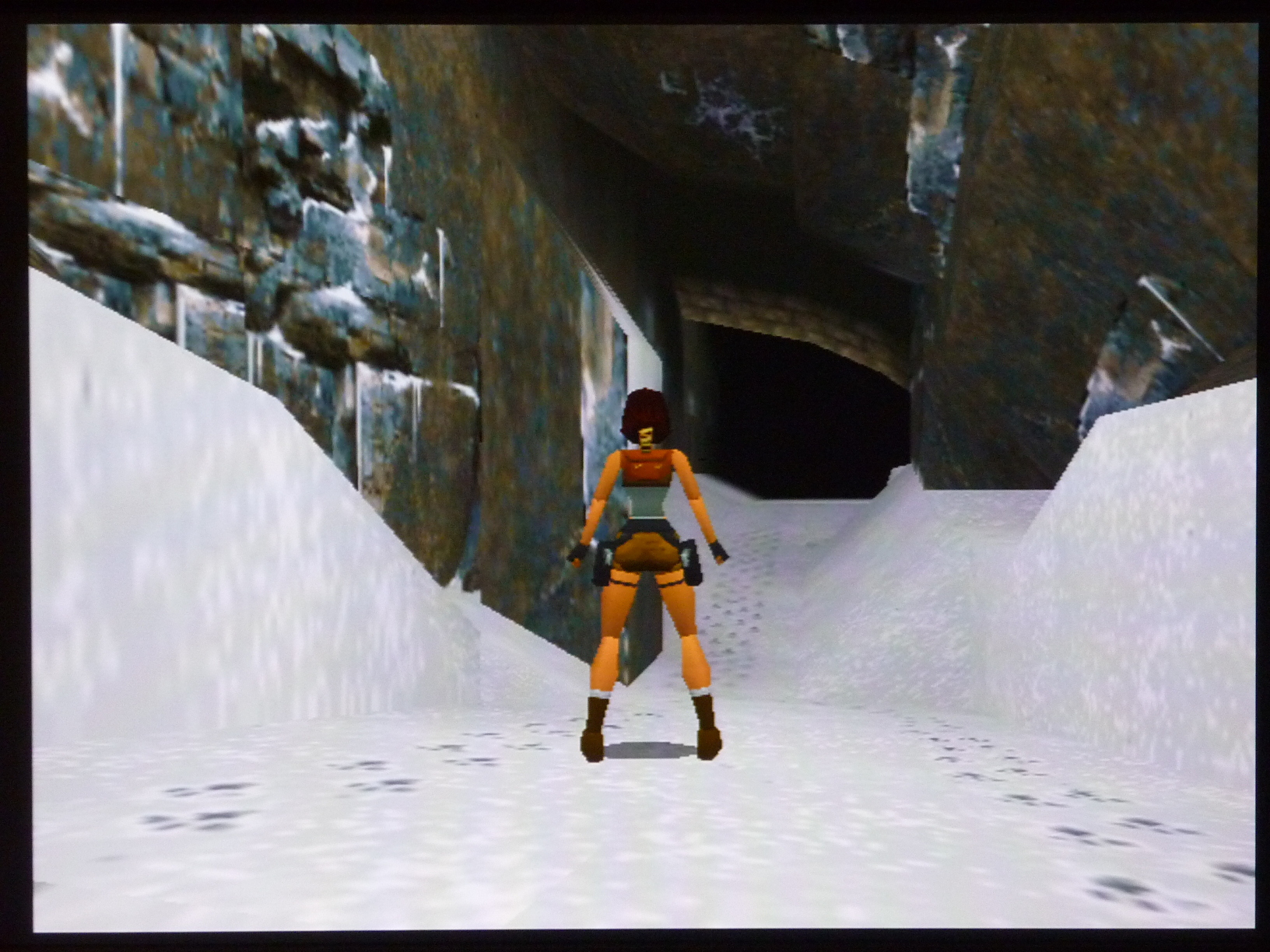

TR с патчем для Rendition
Видео и меню в порядке.

Разрешение только высокое.

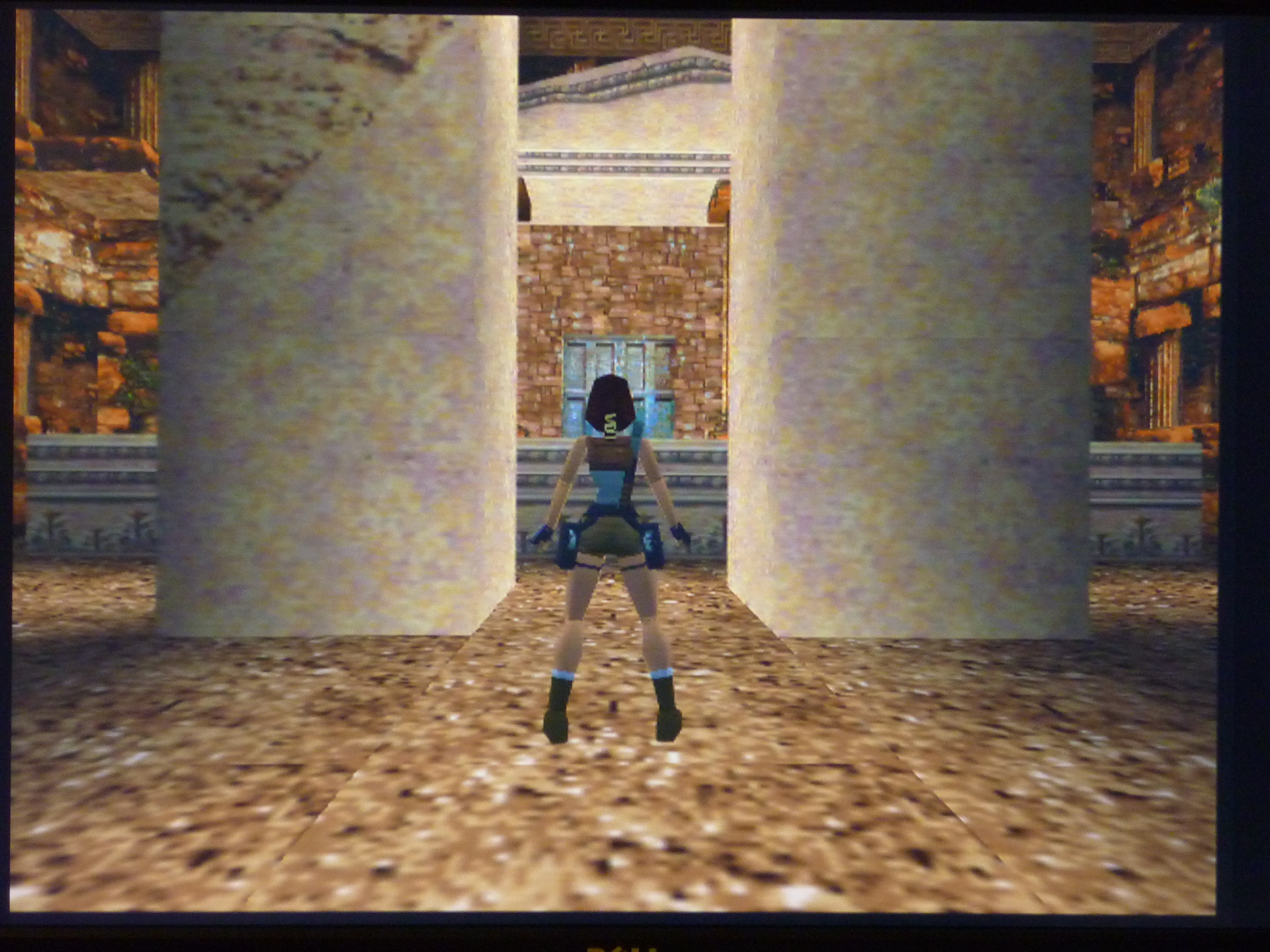

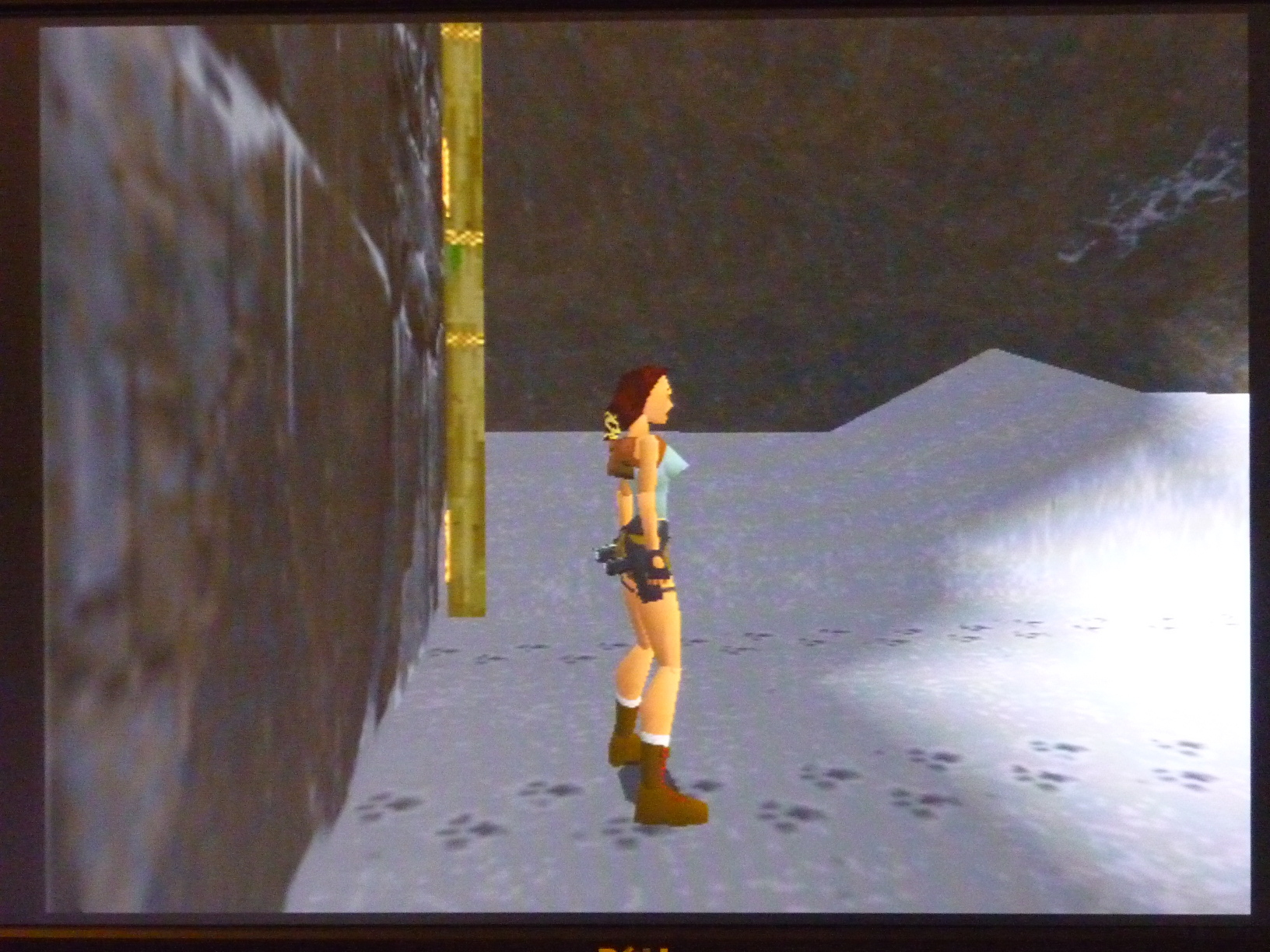

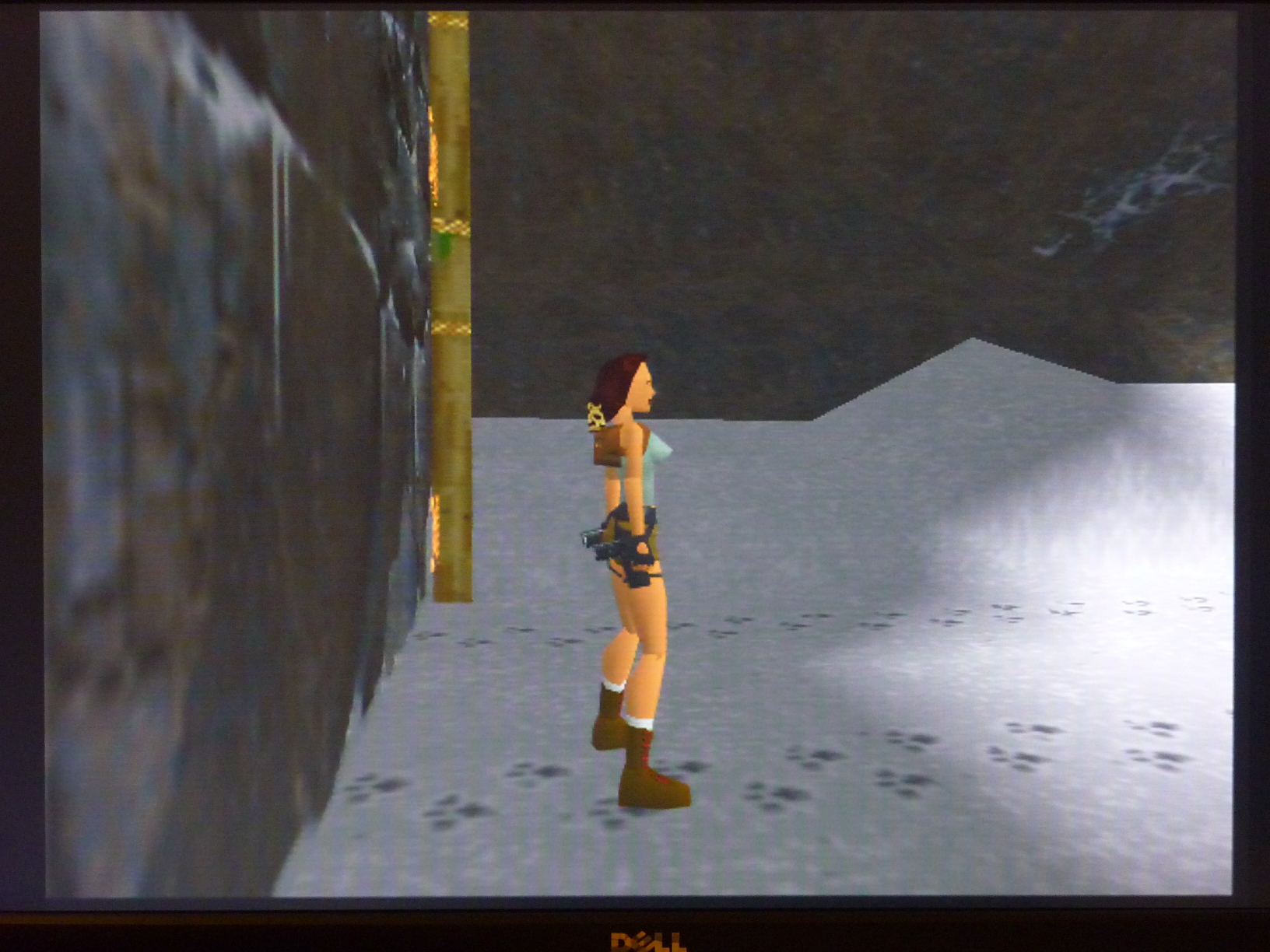

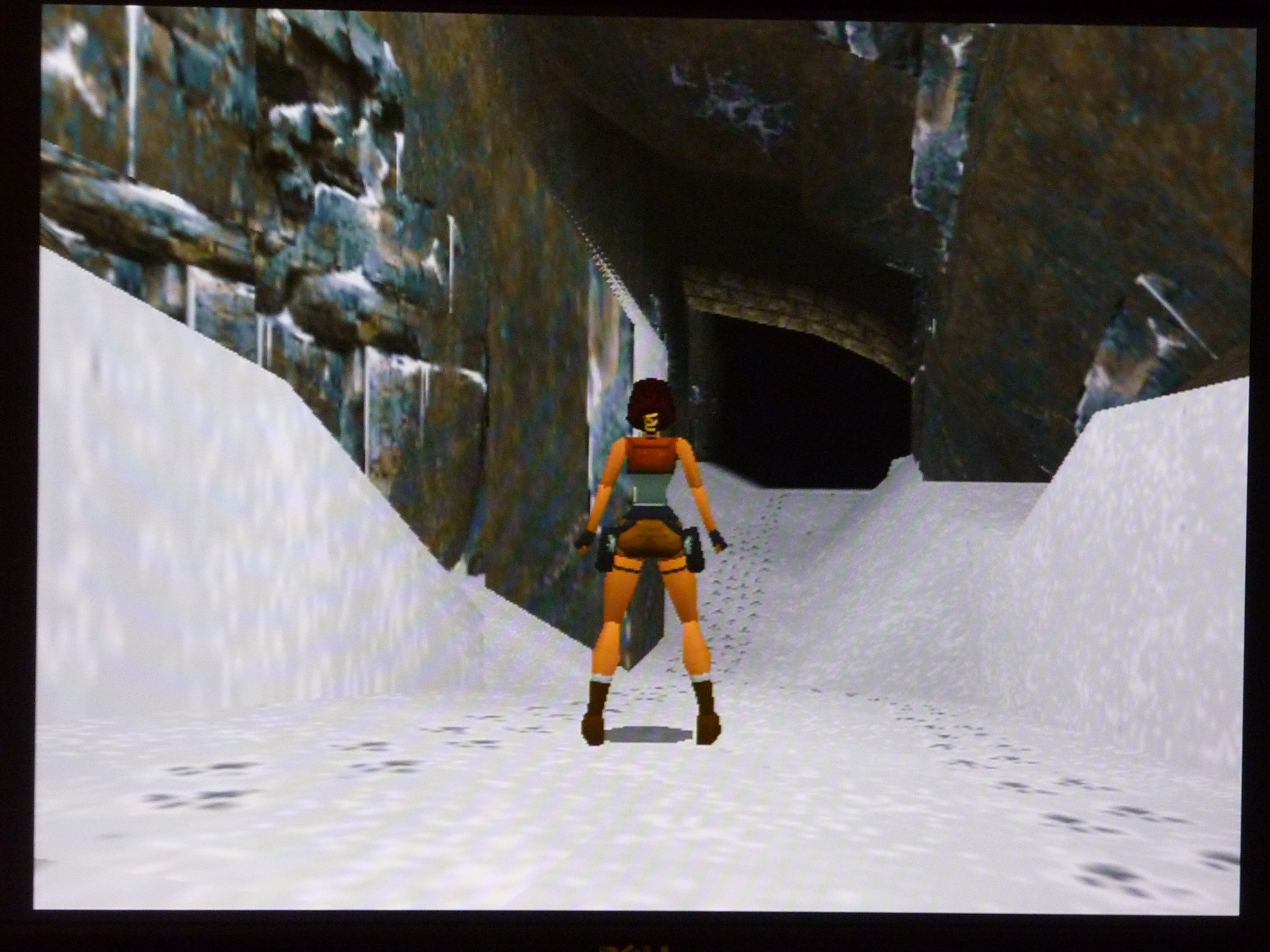

Добавлено размытие. Квадраты текстур теперь выглядят пятнами.

По F4 переключается режим MIP-текстурирования (В программном рендеринге по F4 переключается уровень деталировки. Здесь уровень деталировки переключается только через меню).

Расстояние для смены уровней текстур небольшие. Визуально это выражается "выпрыгиванием" текстур. При движении вперед приближающиеся текстуры становятся резкими. Сразу, без переходов. Причем, сначала может стать резкой дальняя текстура, и лишь потом ближняя.
В общем, MIP-текстурирование лишь способ обойти ограничения системы. При достаточно мощной системе его можно отключить.
Лара еще угловатая....

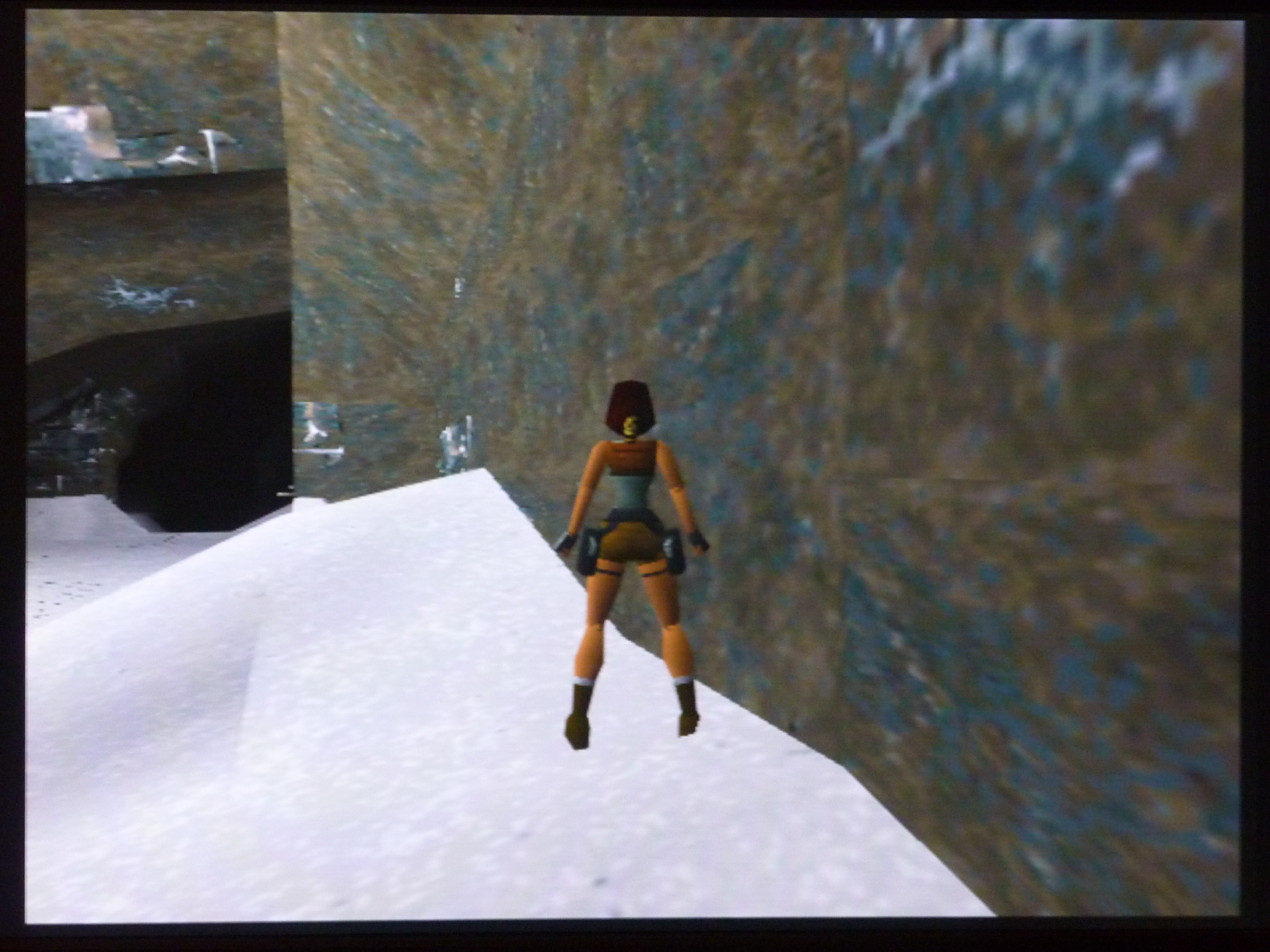

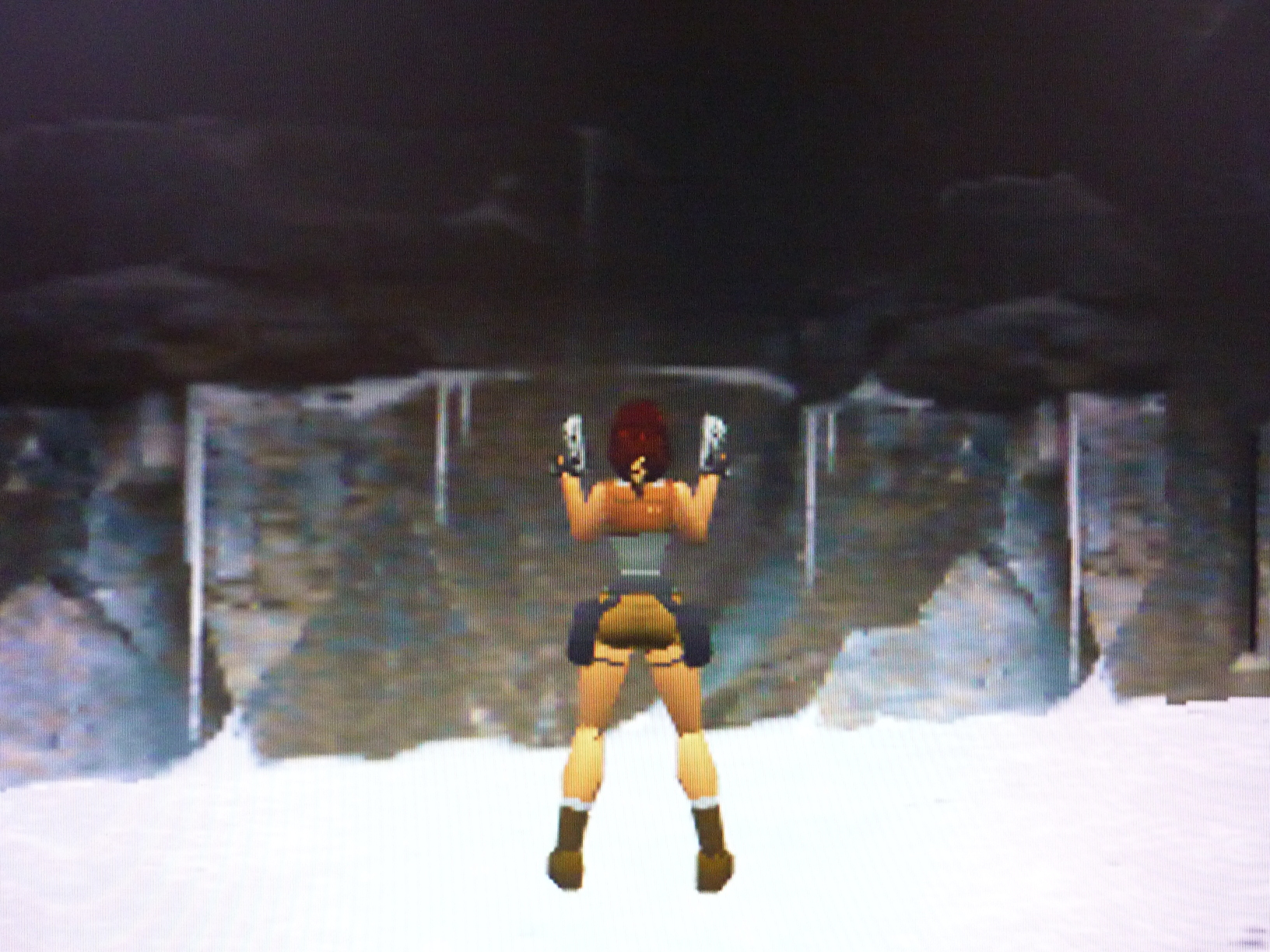

Это не "вид сзади". Здесь демонстрация глюка на стыке текстур. Обратите внимание на розовые полосы справа и слева от Лары.

Все ранние 3D ускорители страдали подобными проблемами.

На очереди Quake. Для Rendition подвластны все четыре его реинкарнации.

Quake
Разрешений стало меньше.

При разрешении 320х200 скорость 47,6 FPS.
При разрешении 800х600 скорость 56,1 FPS. == Все чудесатее и чудесатее.
Впрочем, в это режиме заметны периодические подергивания.

VQuake
Набор разрешений не изменился.
При разрешении 320х200 скорость 54,8 FPS.
При разрешении 320х240 скорость 46,9 FPS.
При разрешении 768х576 скорость 22,5 FPS.
Подергивания еще более заметны, чем в Quake под Windows.
При большом разрешении так-же прерывается звук.

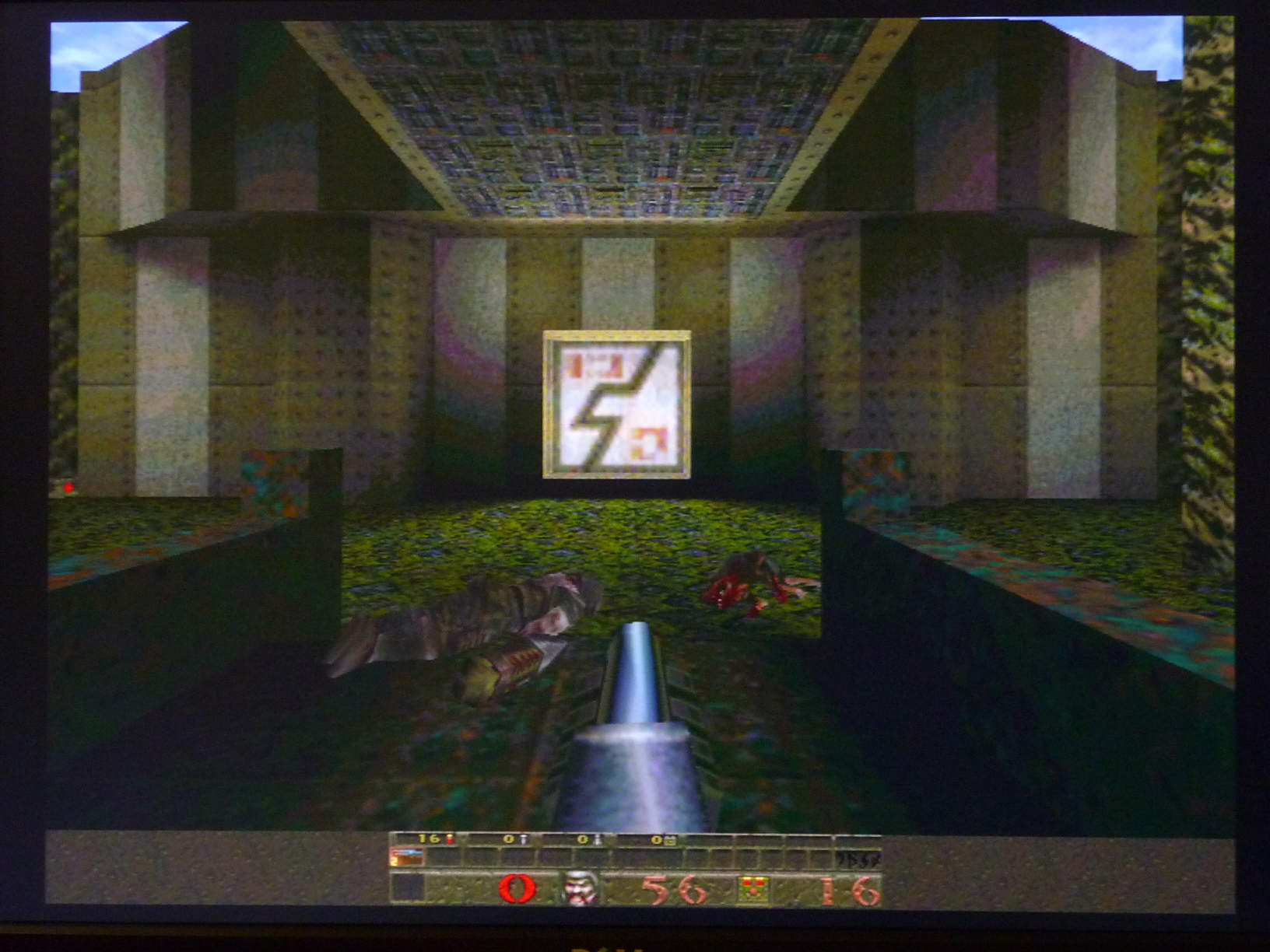

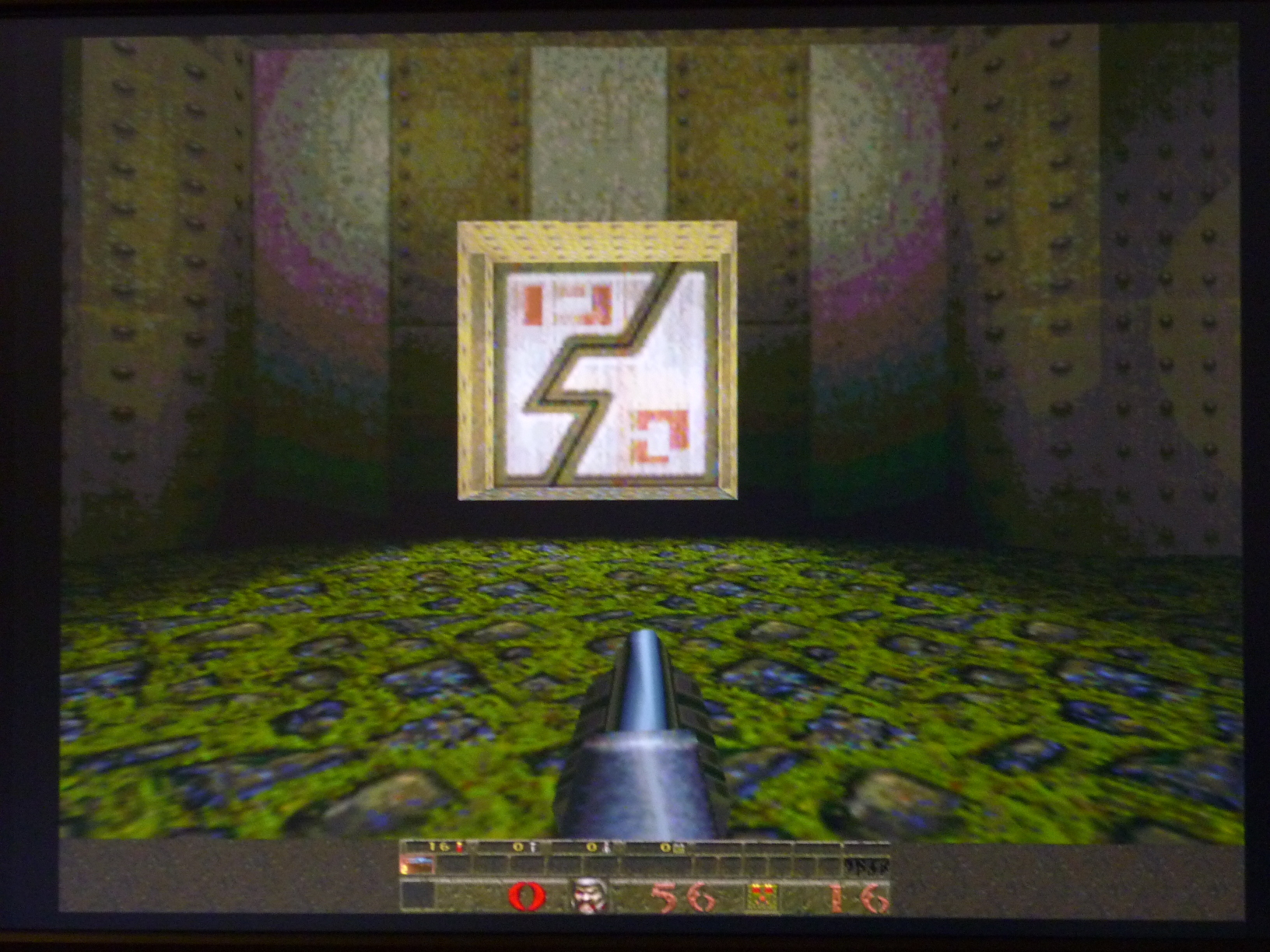

MIP-тексутирование. Как минимум три уровня.

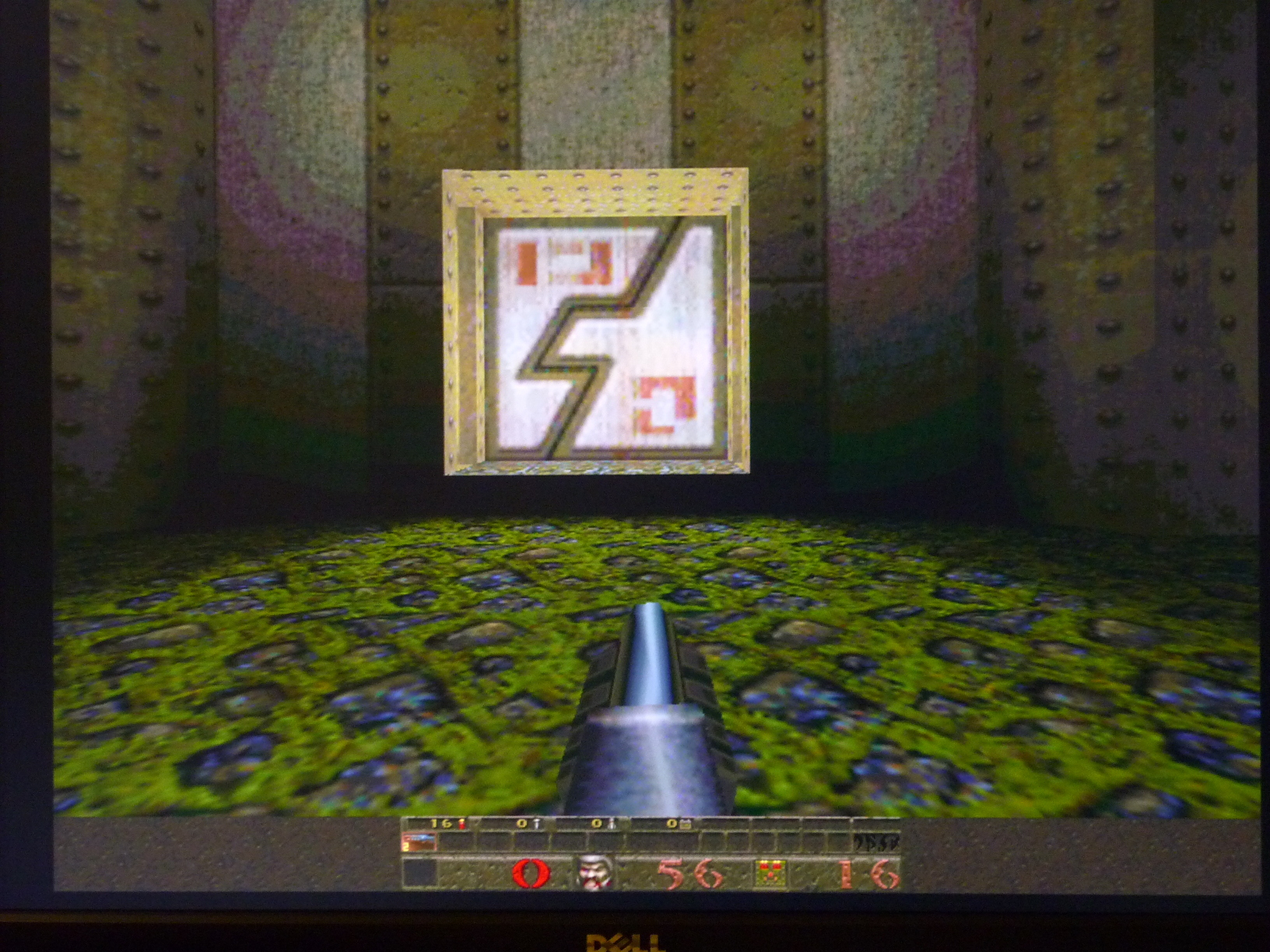

Переход первый.

Переход второй.

При программном рендеренге MIP-тексутирование так-же присутствует. Не такое заметное, конечно.

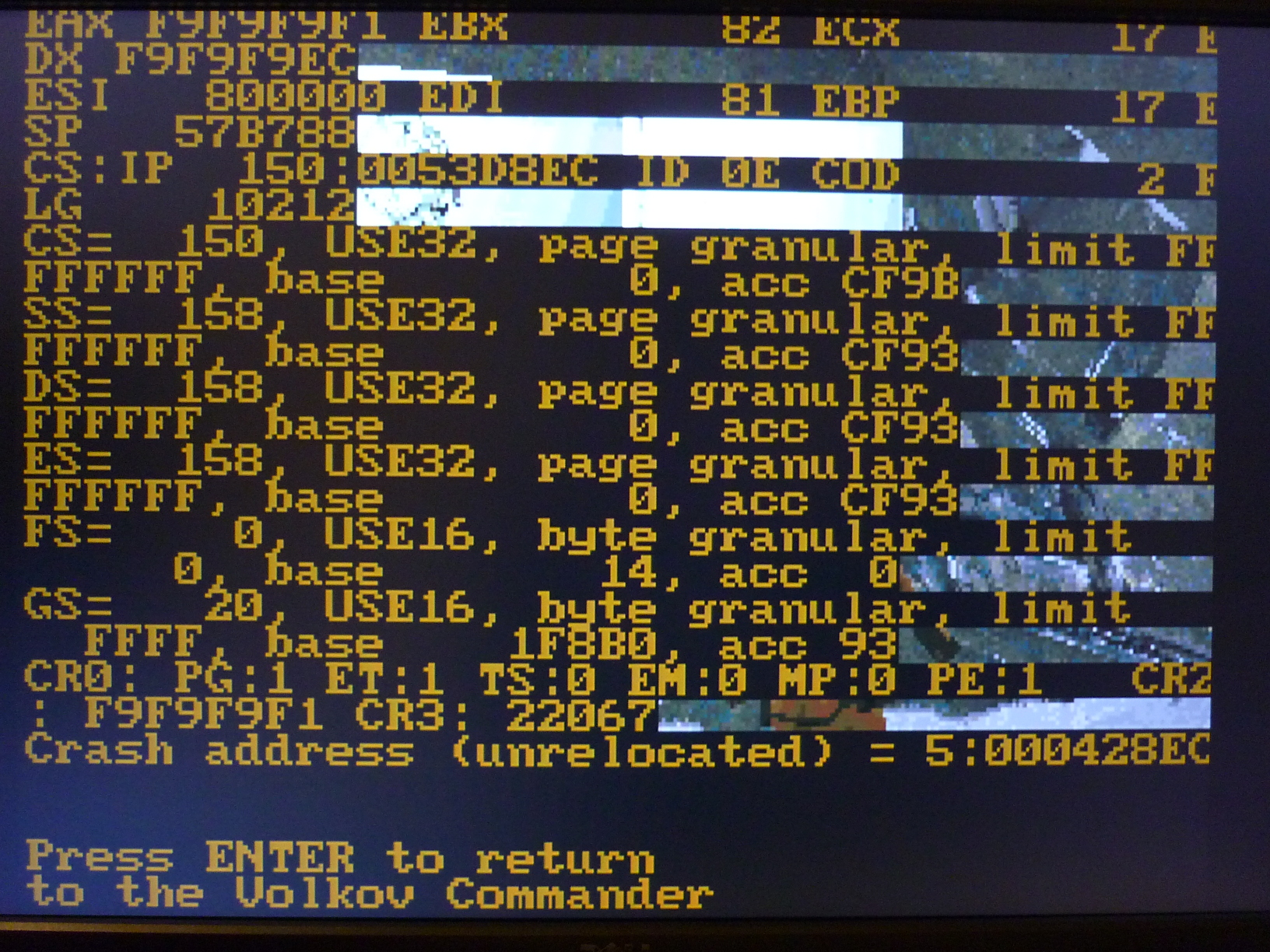

После выхода из VQuake Windows не возвращается к рабочему столу и зависает.

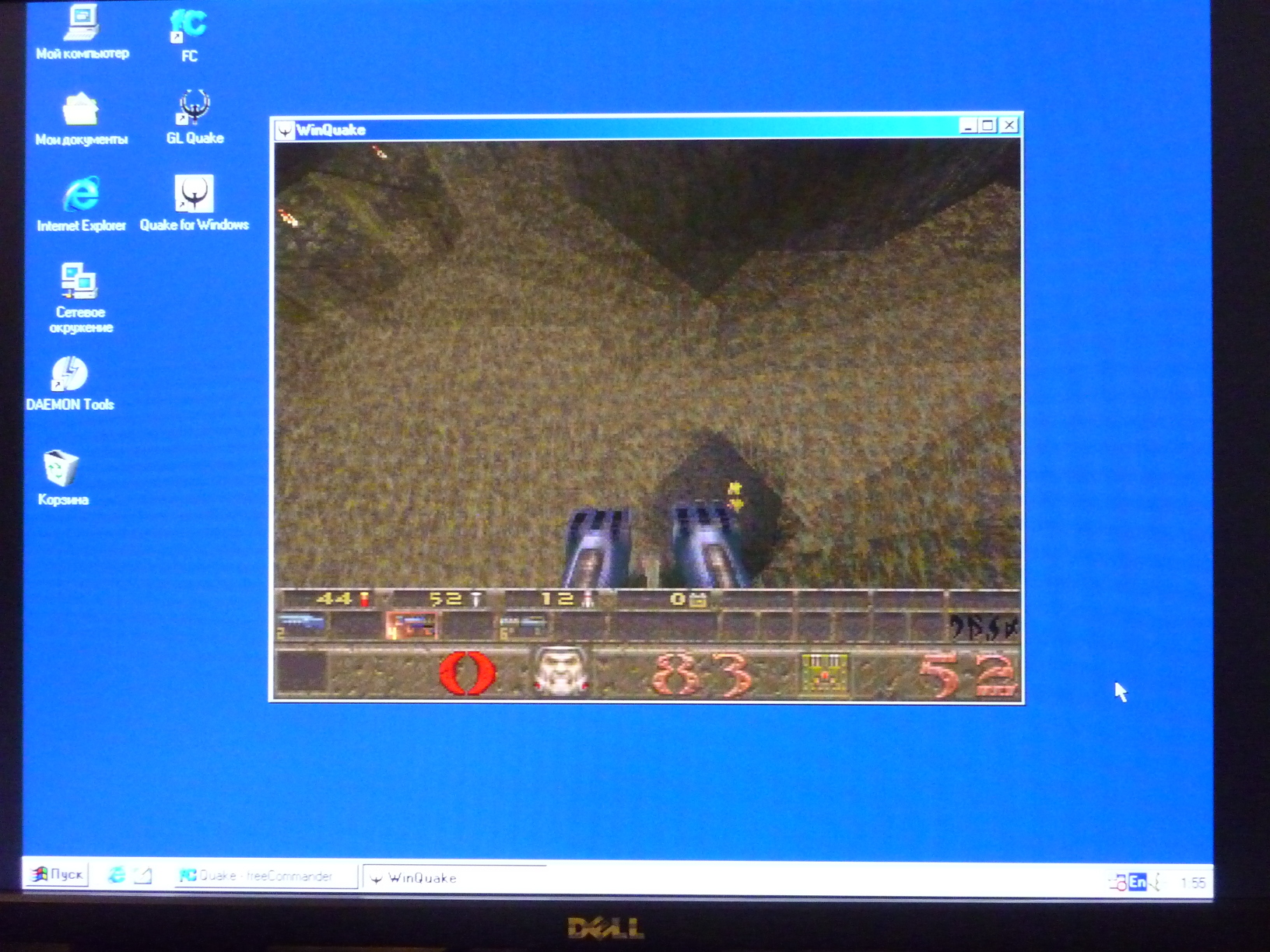

WQuake
По умолчанию запускается в оконном режиме.

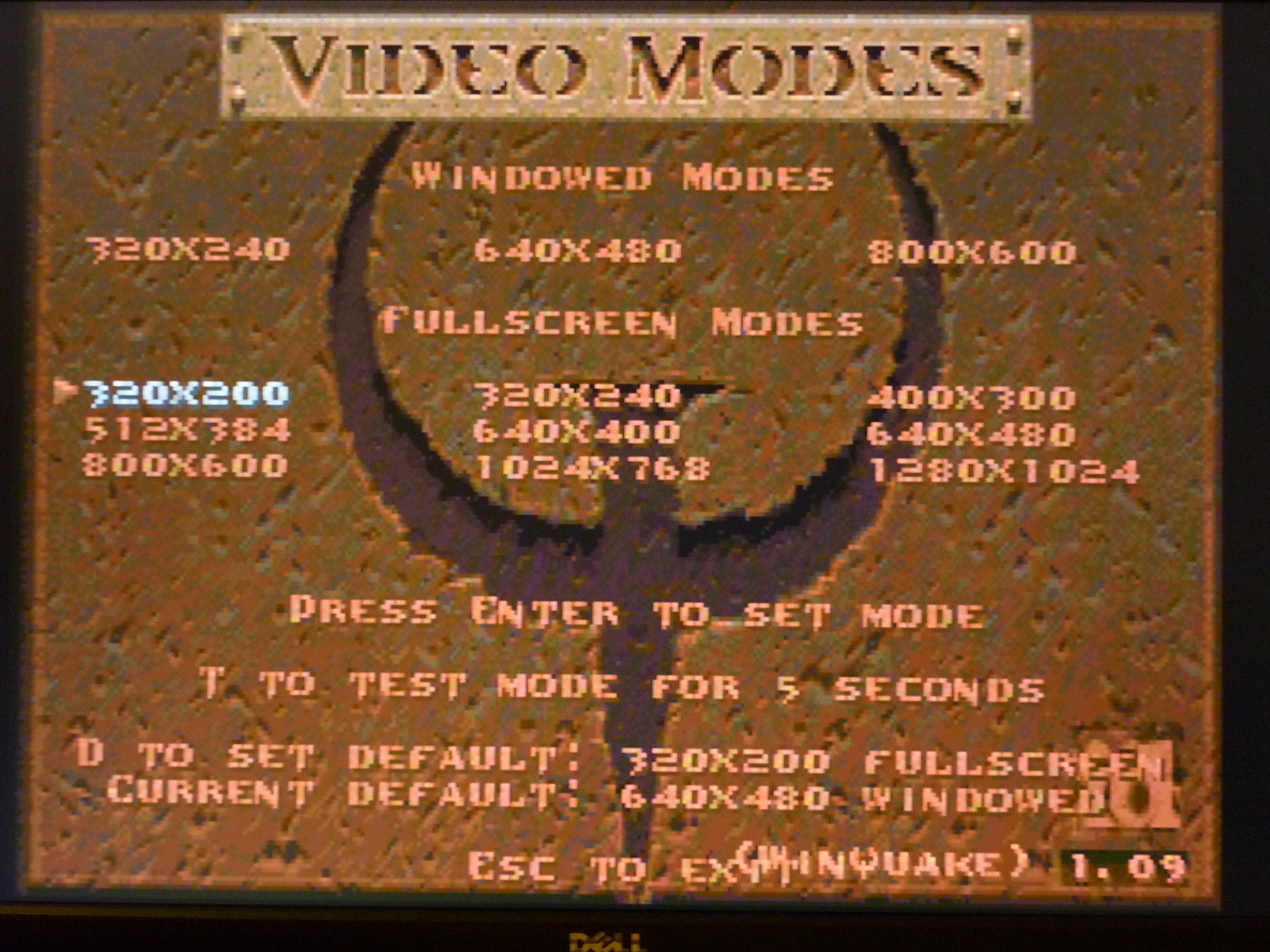

Здесь доступны намного большие разрешения.

Не удержался и поставил максимальное - 1280х1024. при нем скорость 22,7 FPS. Картинка смотрится хорошо. Просто постоять и посмотреть. =)

При разрешении 800x600 вновь возвращаются "лесенки", что скорость возрастает до 55,2 FPS. Тут полностью отрабатывает свое центральный процессор.
В остальном не отличается от обычного Quake под DOS с программным рендерингом.

GlQuake
Настоящее "поле боя". GlQuake работает почти на любой видеокарте, мало-мальски поддерживающей OpenGL. В основном, с использованием соответствующих враперов, преобразующих инструкции OpenGL в родные инструкции 3D ускорителя. В худшем случае значительная часть работы перекладывается на центральный процессор.
Для V2200 используется враппер Rendition OpenGL ICD - 10/1/98 - BETA 3a Release. К нему есть небольшое описание на английском. Среди прочего, в нем есть описание настроек, которые выполняются через реестр =). Пояснения разработчиков:
"There is no need to edit your registry if you do not wish to change this
default behavior." Т.е., ничего не трогаем, все должно работать.
Запускаем GlQuake

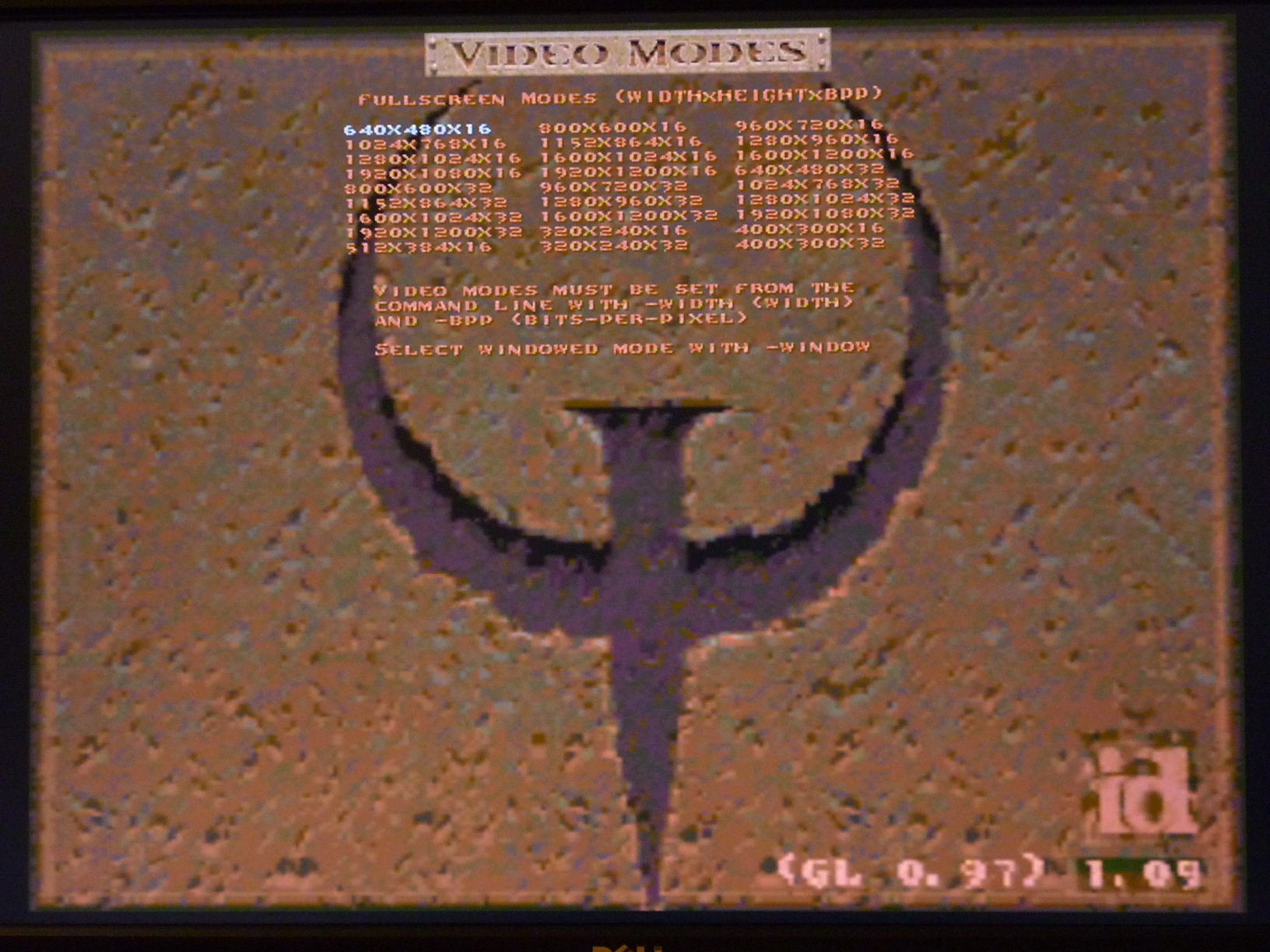

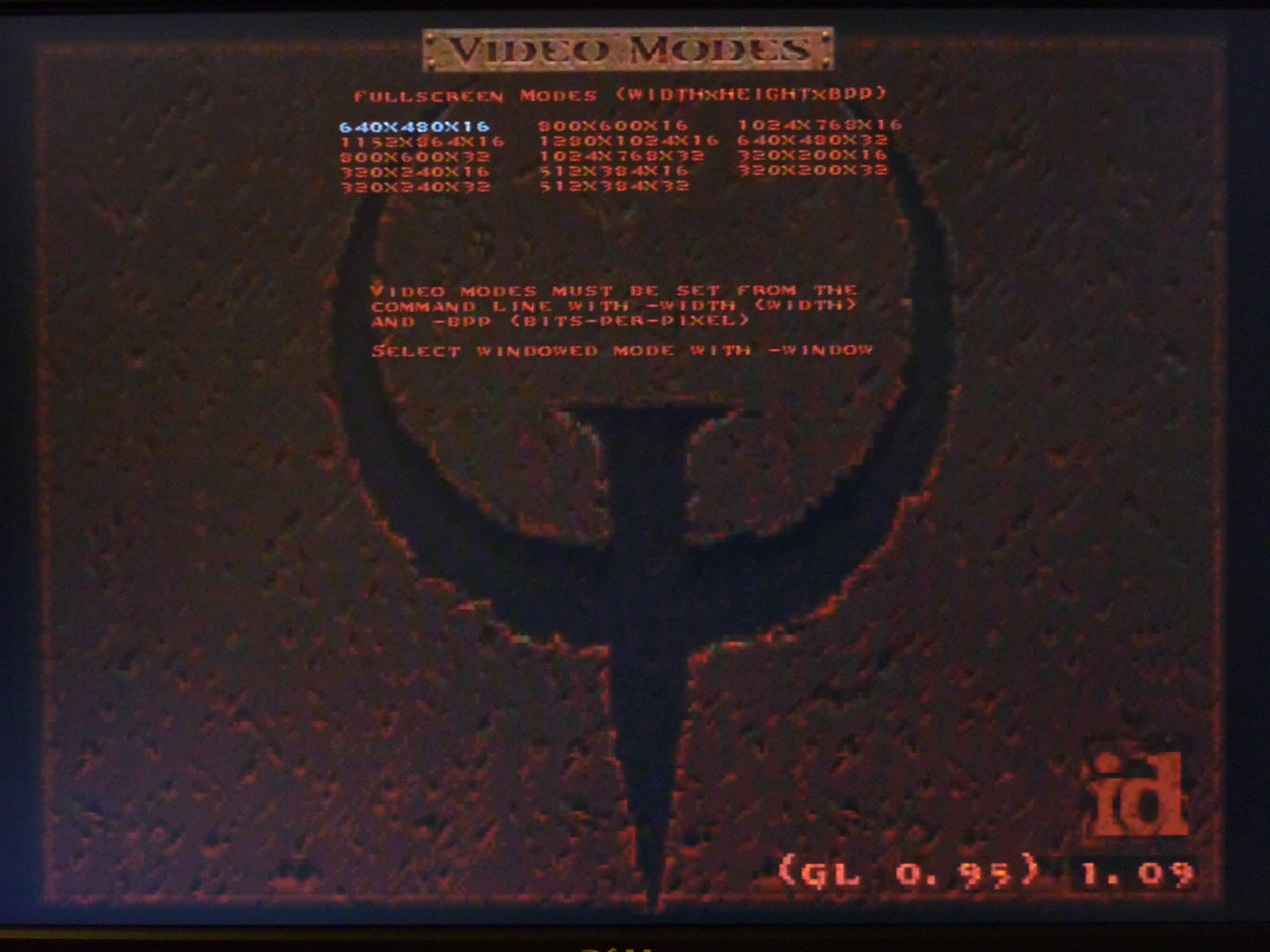

Список доступных разрешений пополнился 32-х битными. Сами разрешения устанавливаются из командной строки при запуске GlQuake.

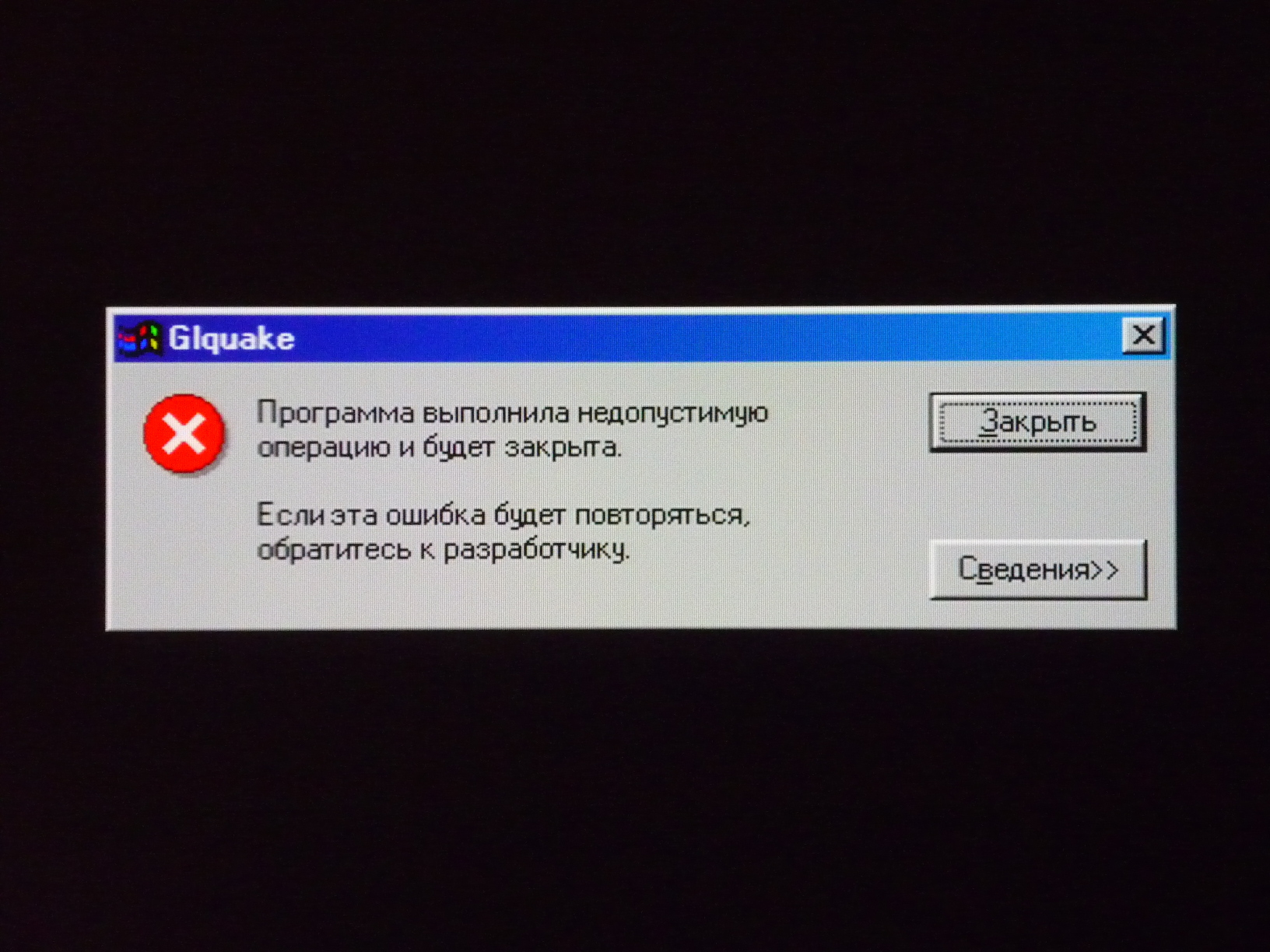

Начнем с разрешения 800х600х16. И перед нами веселое сообщение.

Выяснилось, что разрешение выше 640х480 не устанавливается.
---Спишем это на бетта враппер.
Устанавливаем патч GLQuake 0.97 и становится доступно разрешение 800x600. Не выше.
Скорость 10.8 FPS. Наблюдается нехватка памяти под текстуры.

Разрешение 640х480x16.

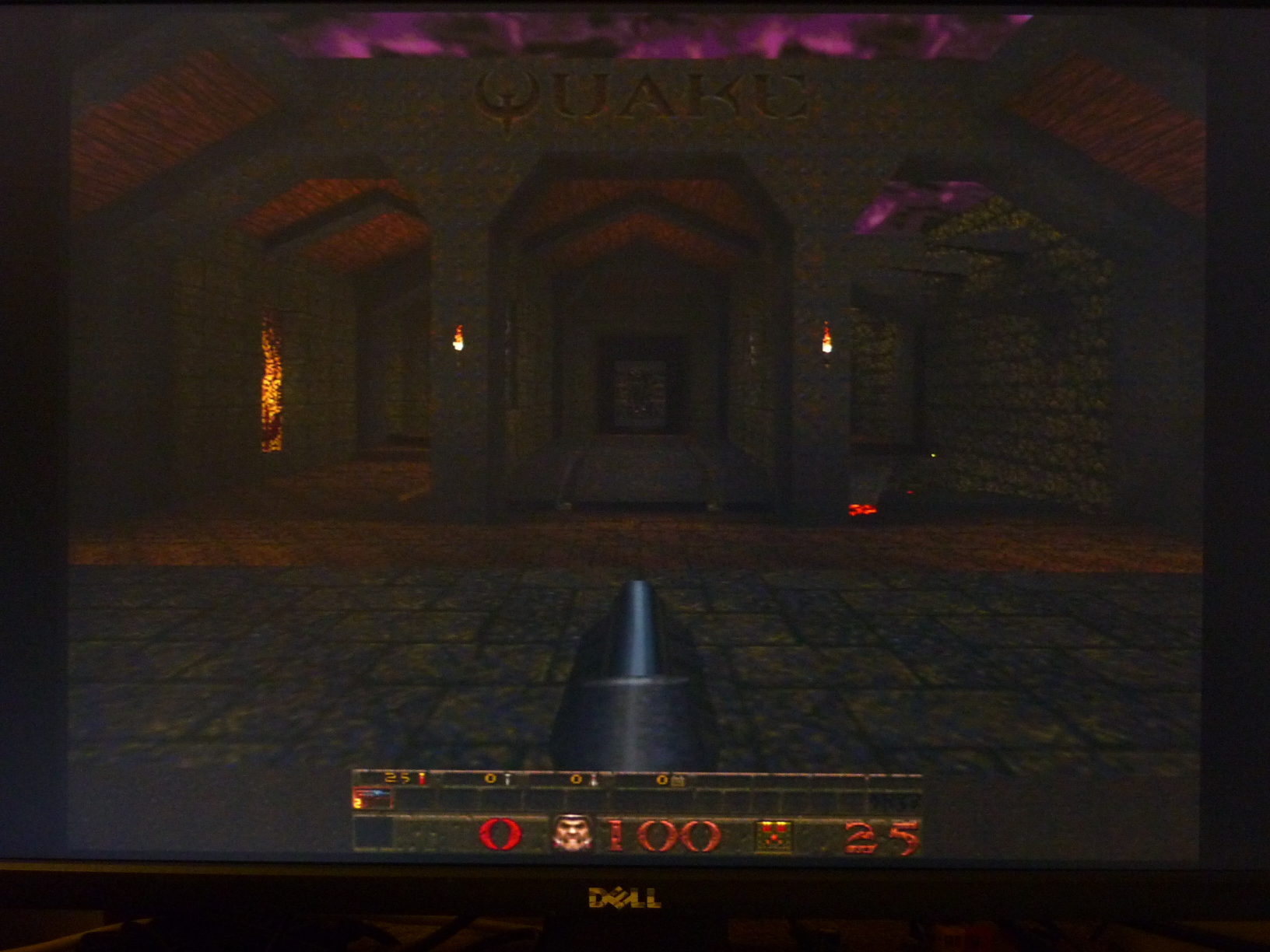

Все темное, несмотря на то, что яркость в настройках GlQuake установлена максимальная.
В настройках видеокарты изменим гамму с 10 до 20. Замечательно, если не считать, что гамма изменяется для всего, включая рабочий стол Windows. В дополнение, изменение гаммы не сохраняется при перезагрузке Windows.

Измерим скорость - 16,6 FPS. Маловато для нормальной игры.
Разрешение 512x384x16. Оригинально и бесполезно.

Разрешение 320х240х16. Quake с программным рендерингом с таким разрешением выглядит лучше. Не игровой вариант. Все равно измерил скорость - 56.5 FPS.

Разрешение 320х240х32. Слегка лучше предыдущего. Скорость 31.5 FPS.

Последнее рассматриваемое разрешение 640х480х32. Отметилось скоростью в 11.5 FPS и глюками консоли.

В общем, в этой версии все весьма печально.

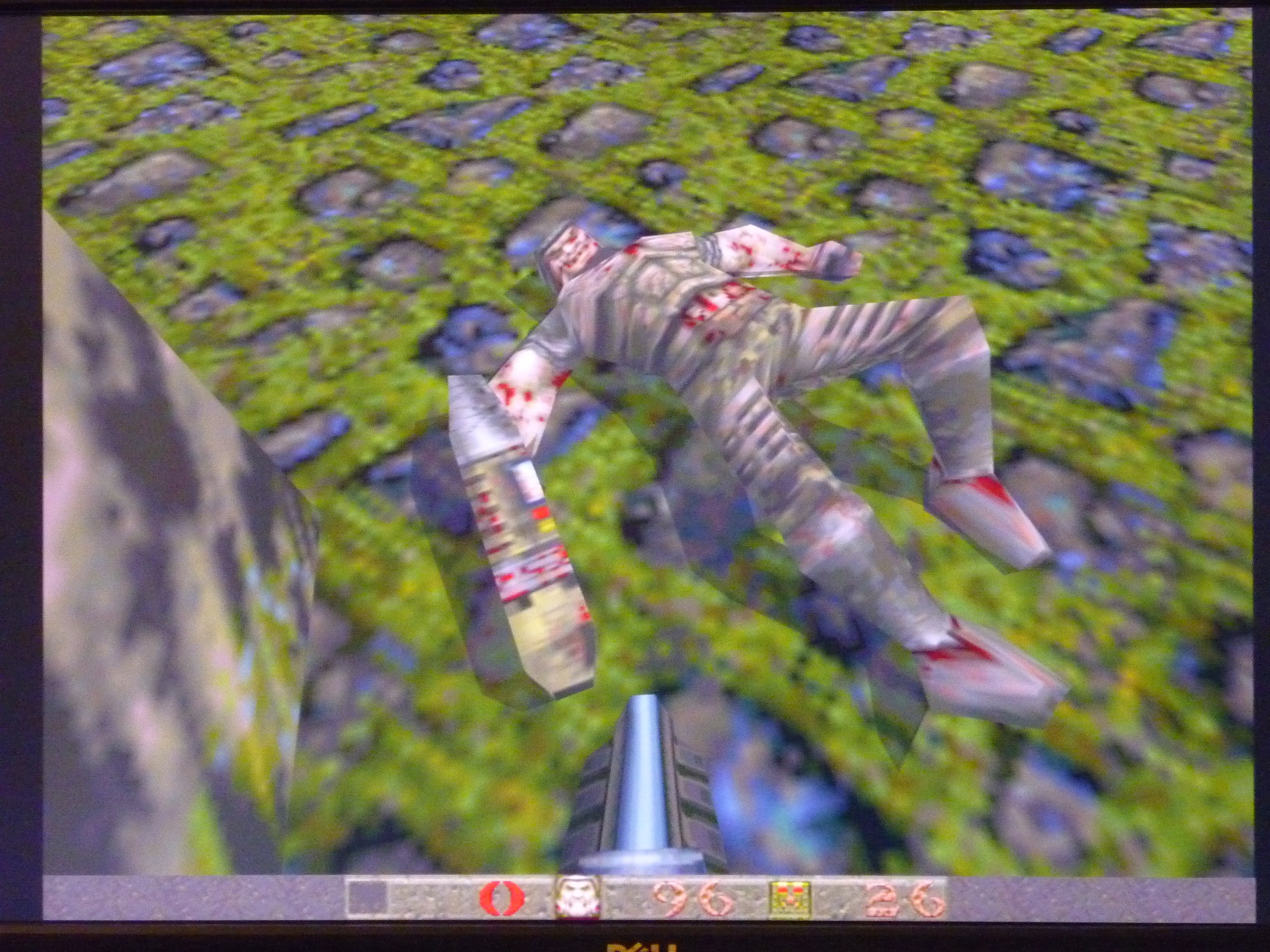

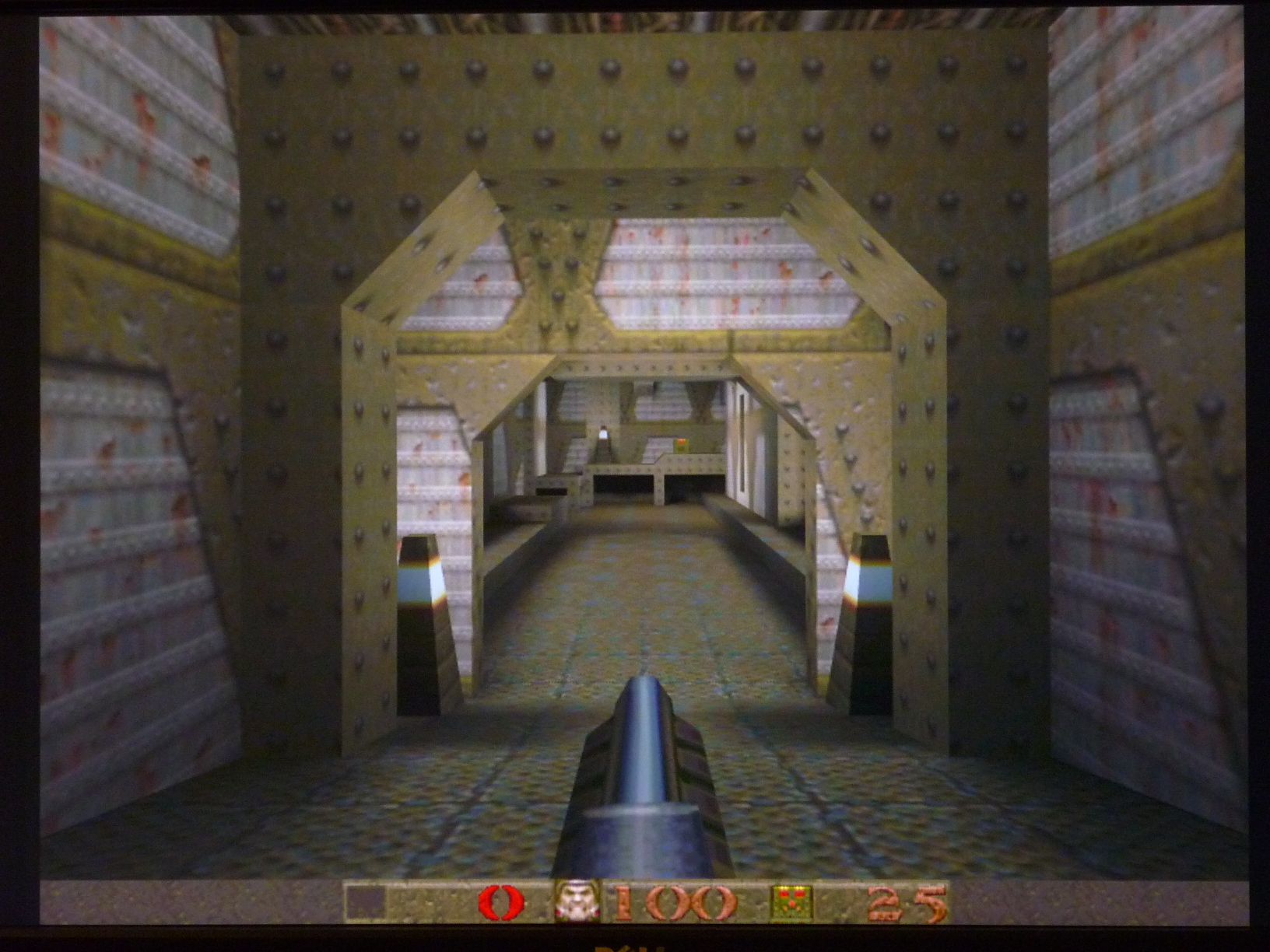

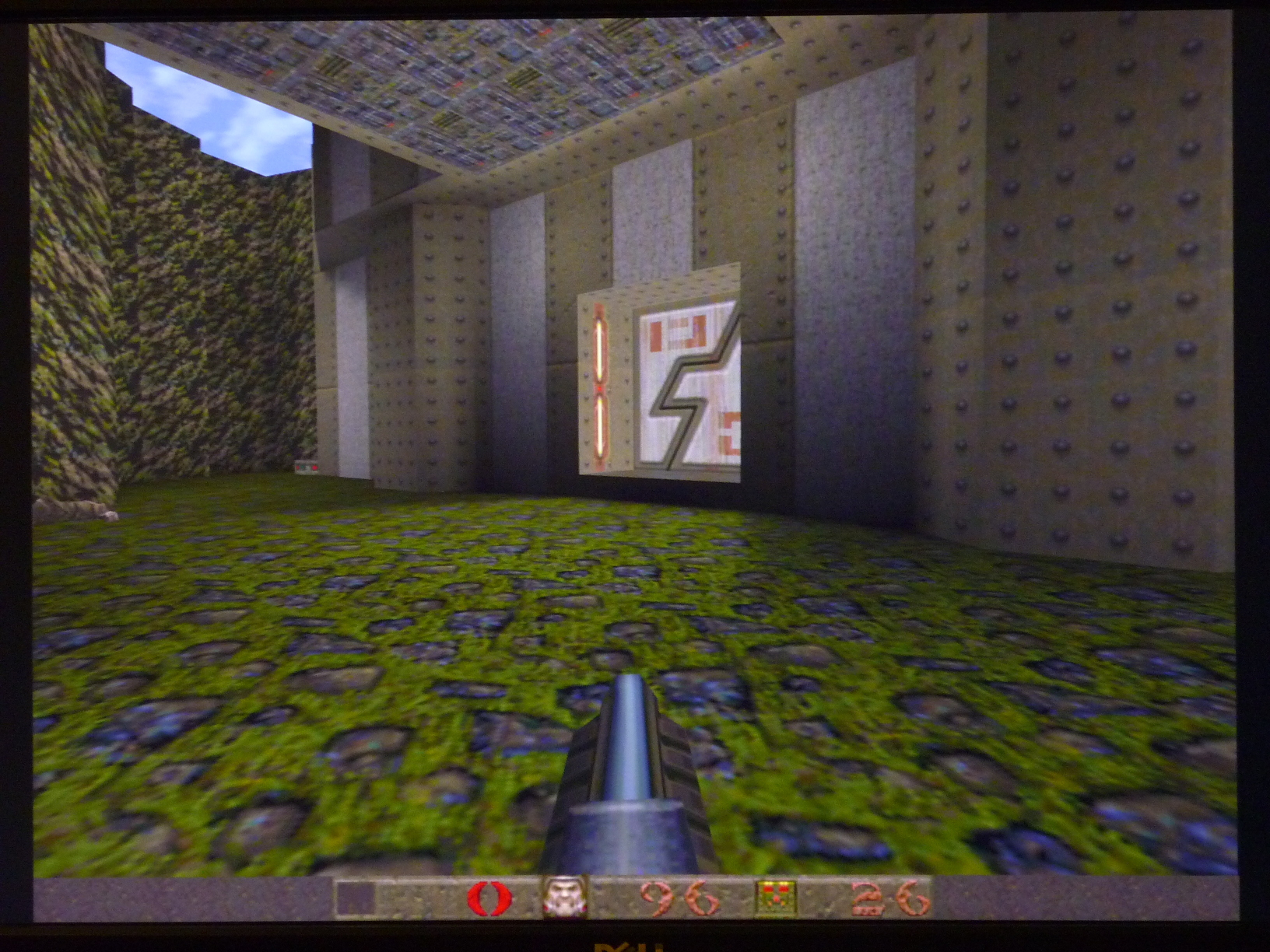

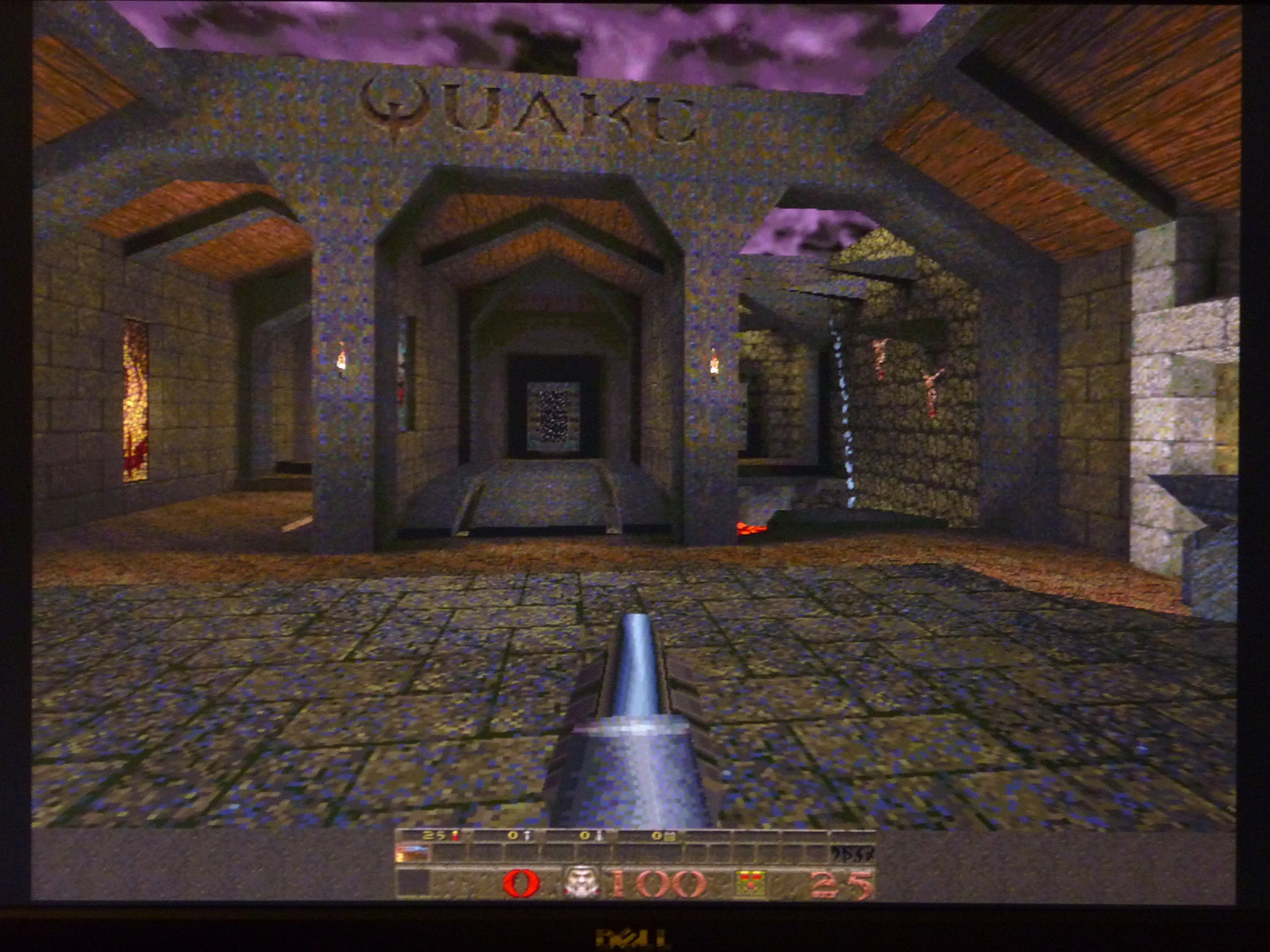

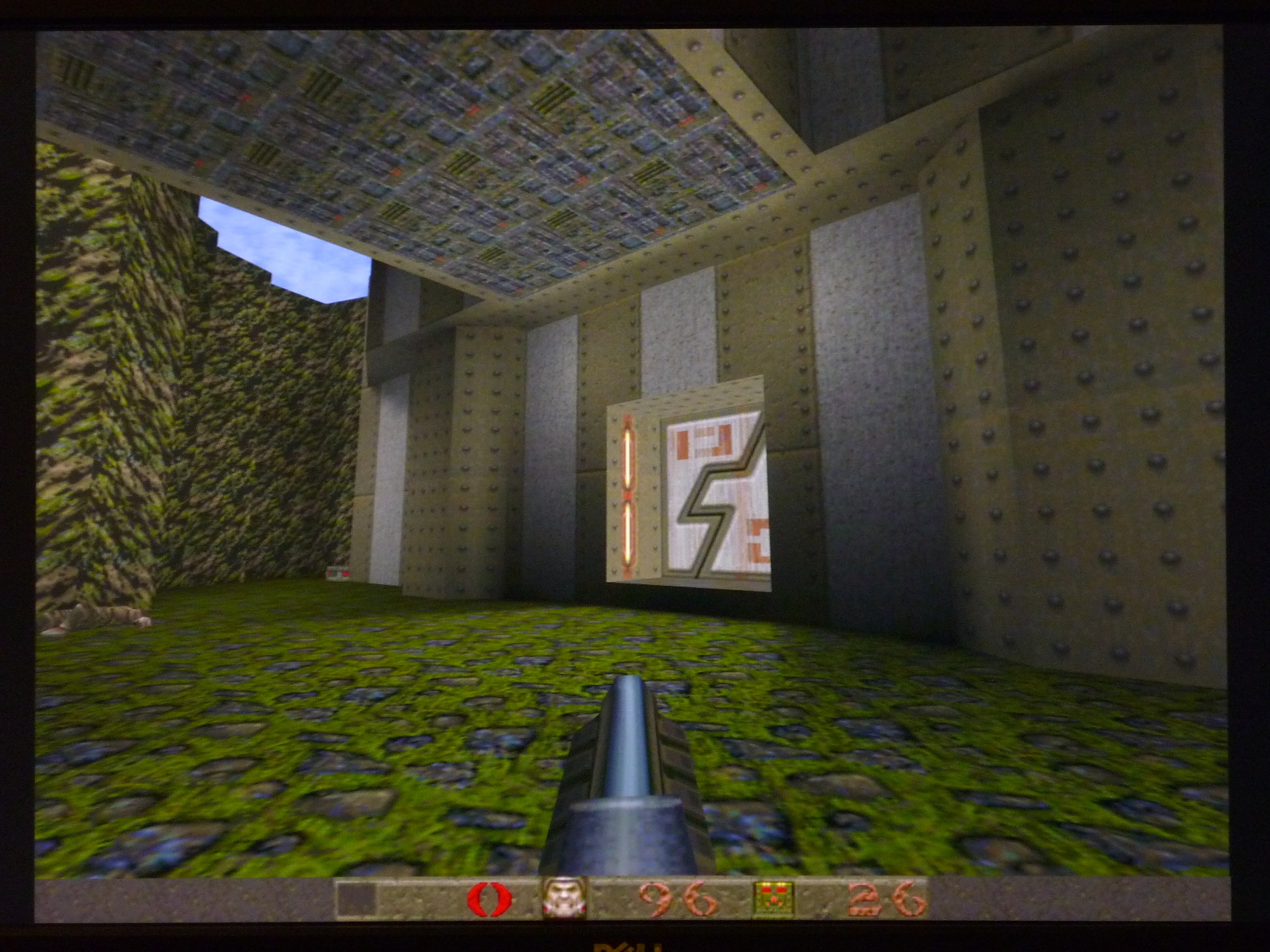

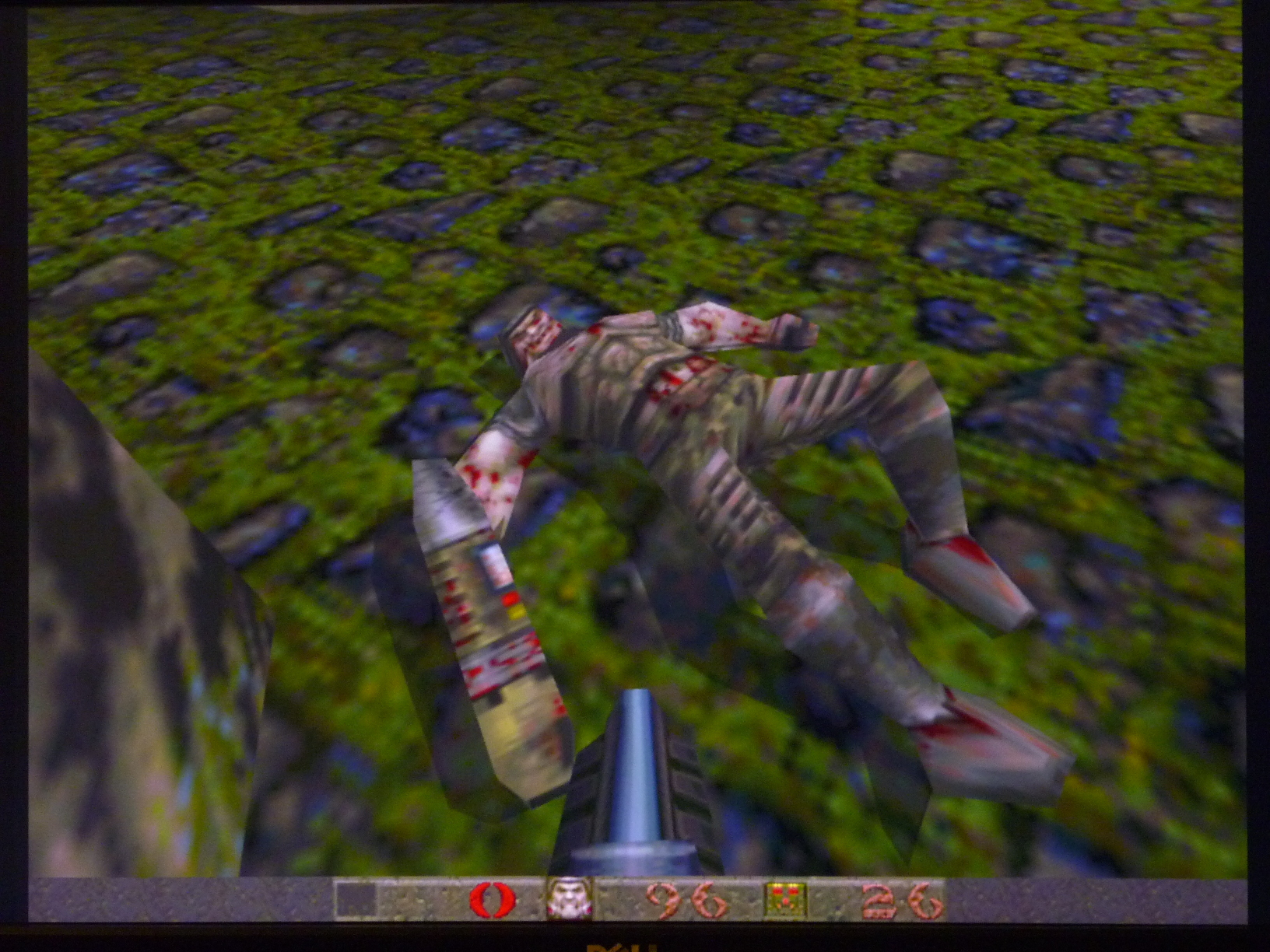

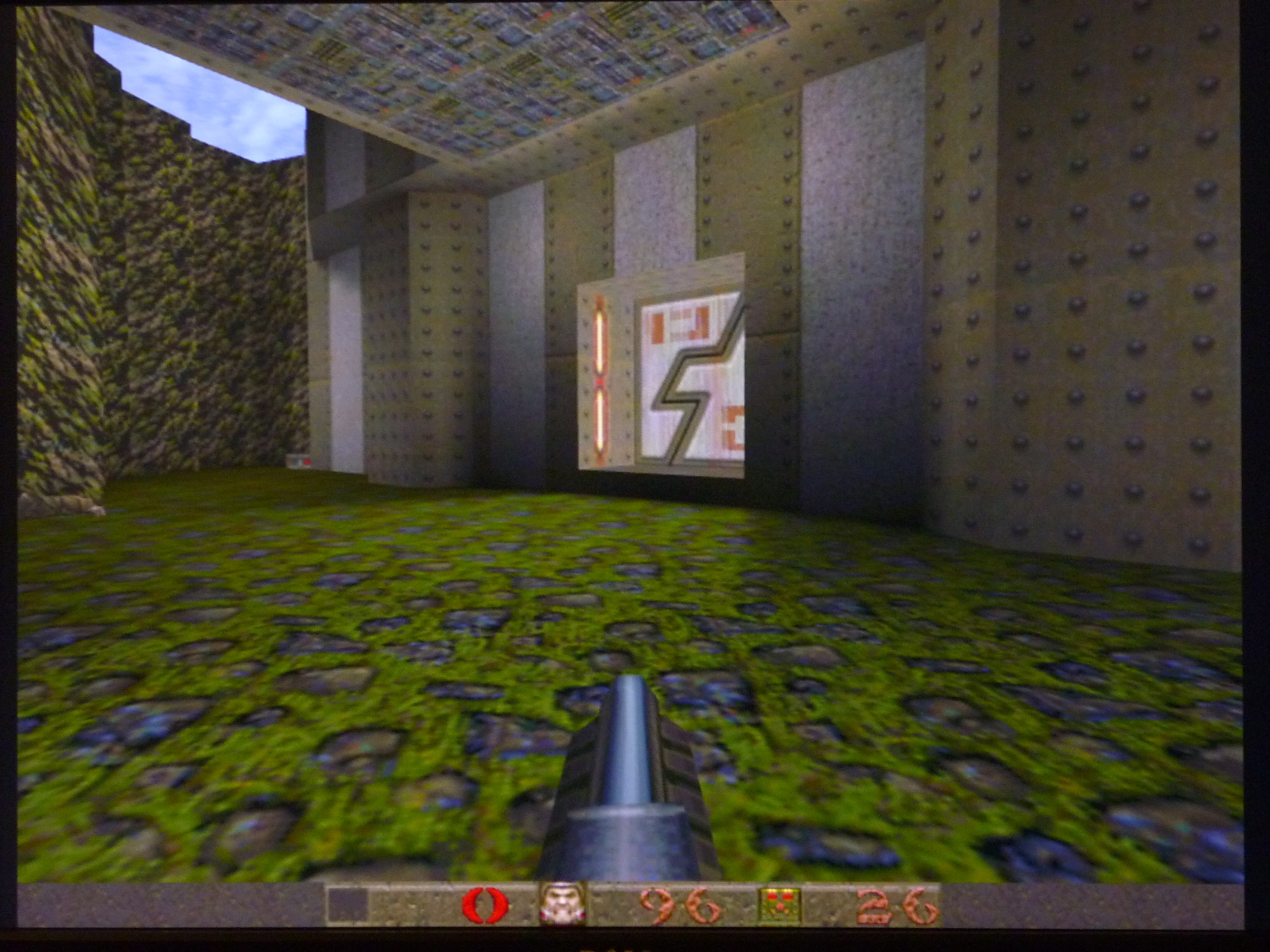

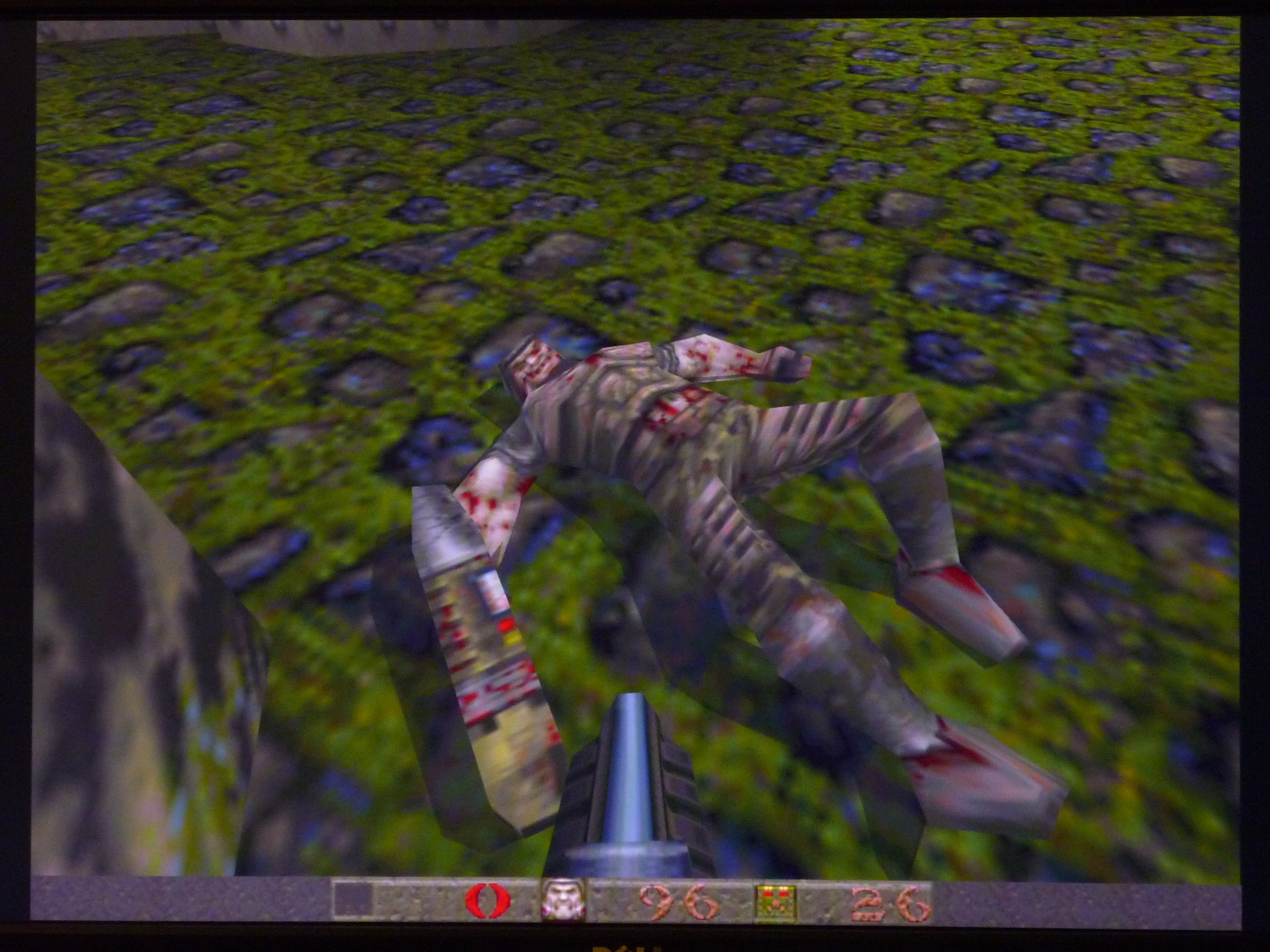

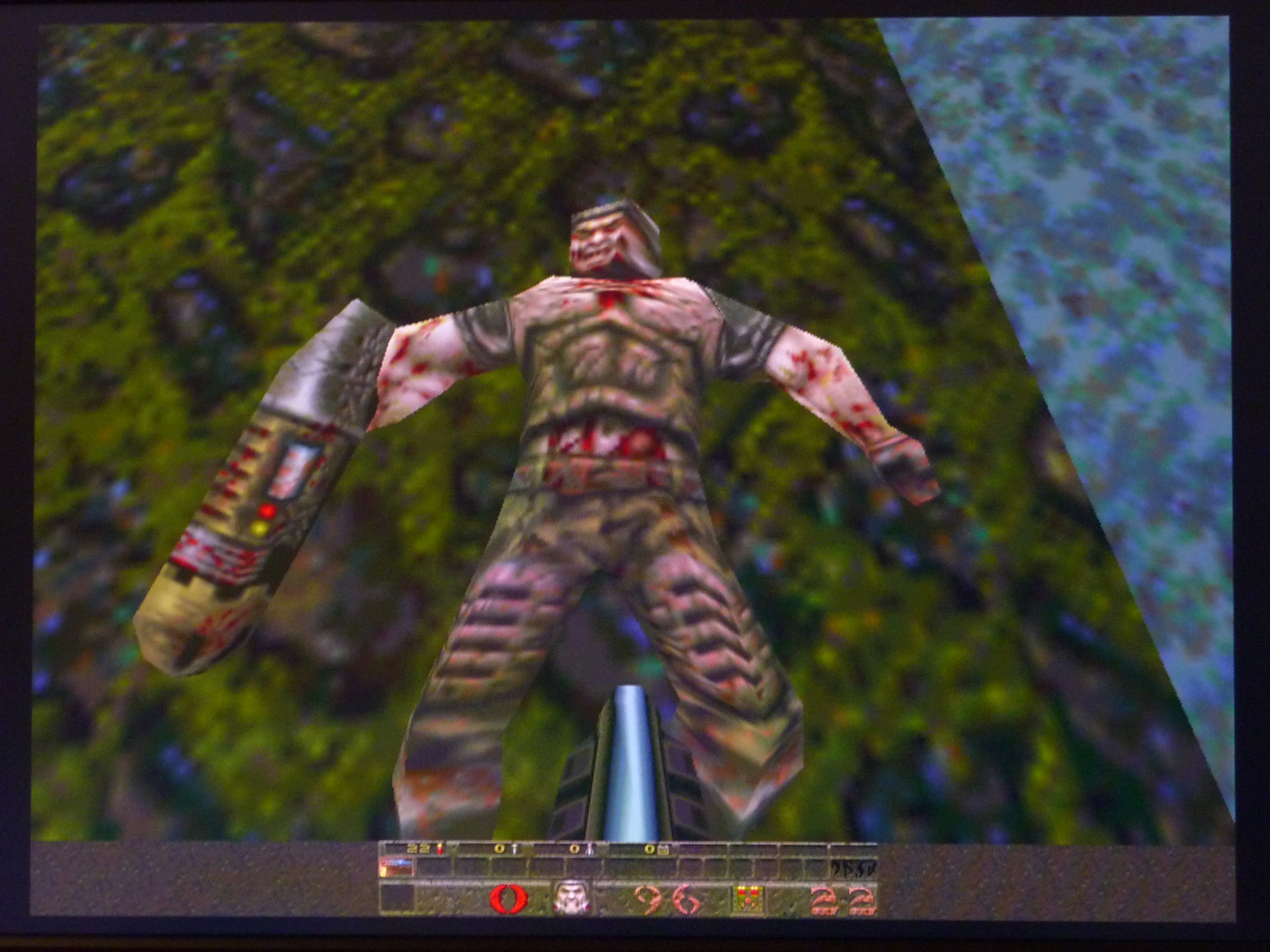

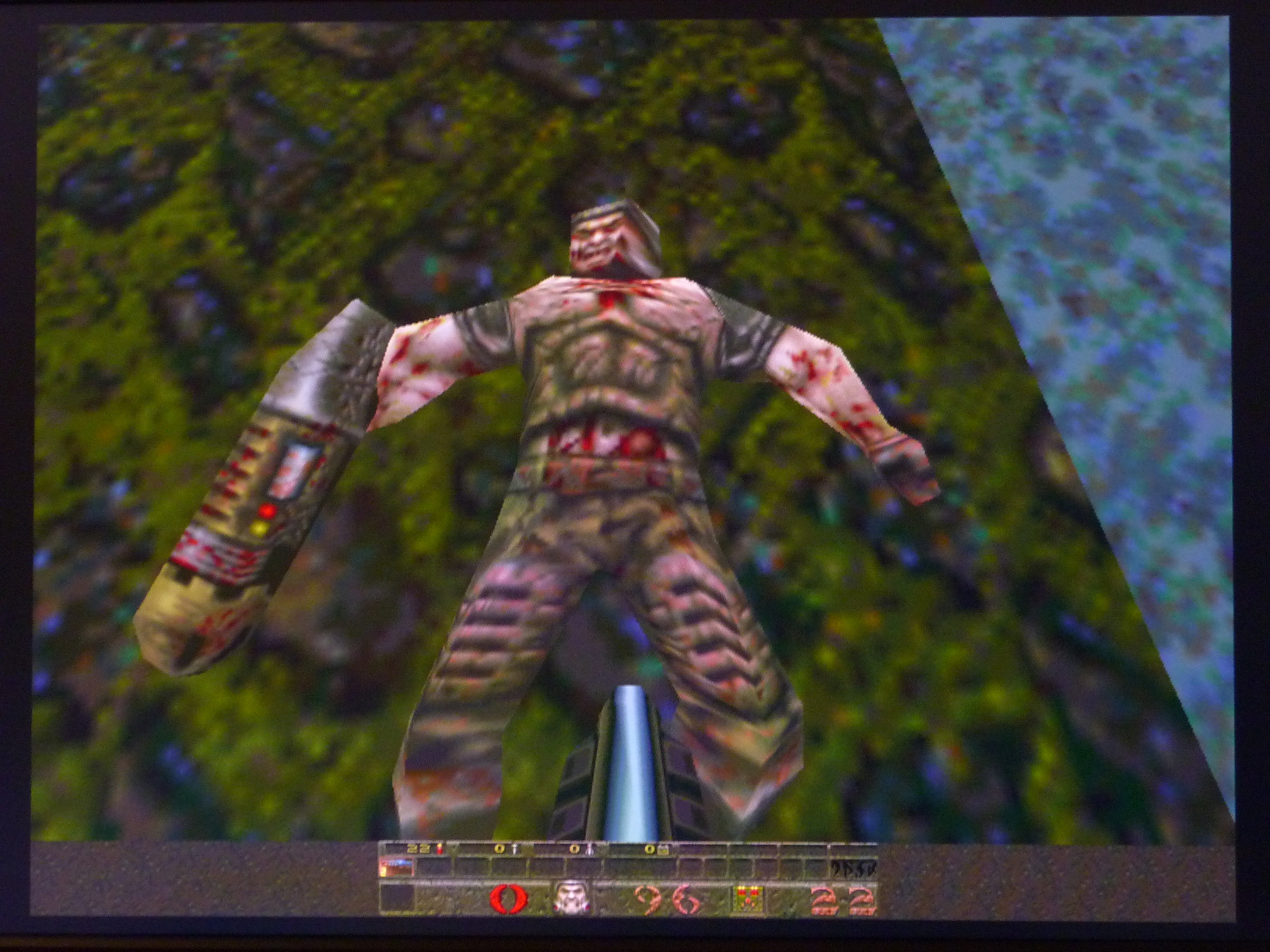

Вернемся к разрешению 640х480х16 и взглянем на новый мир повнимательнее.

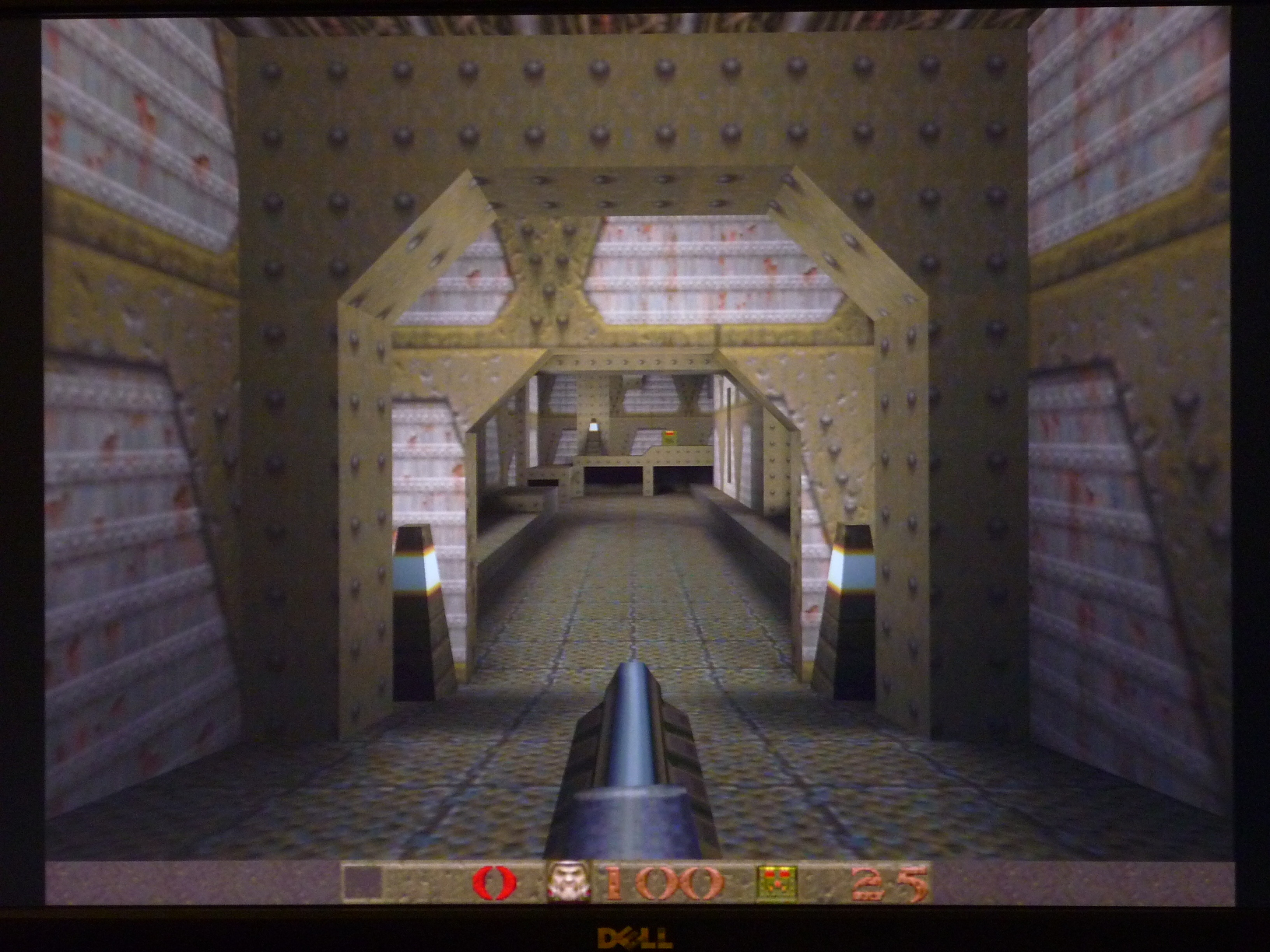

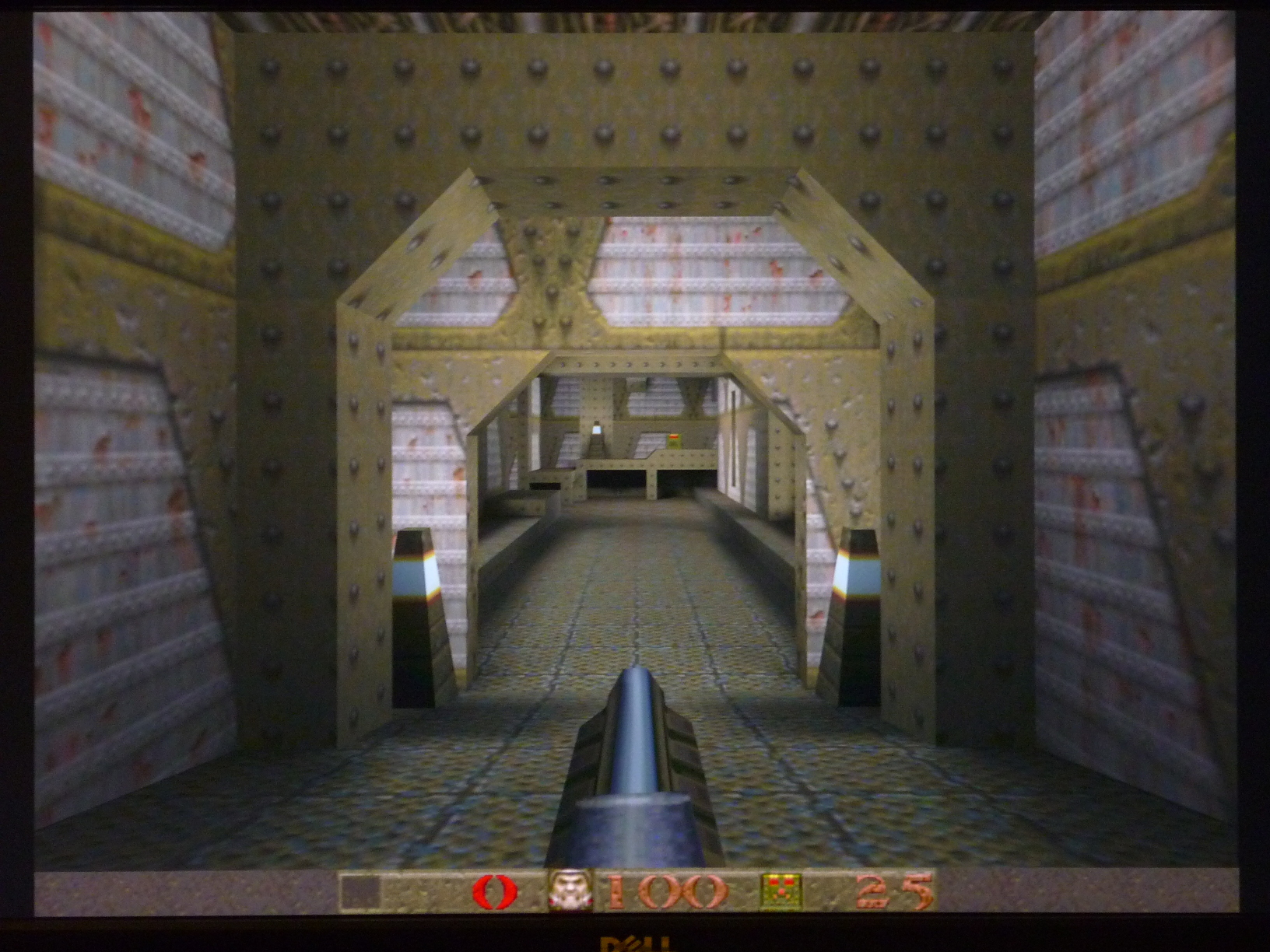

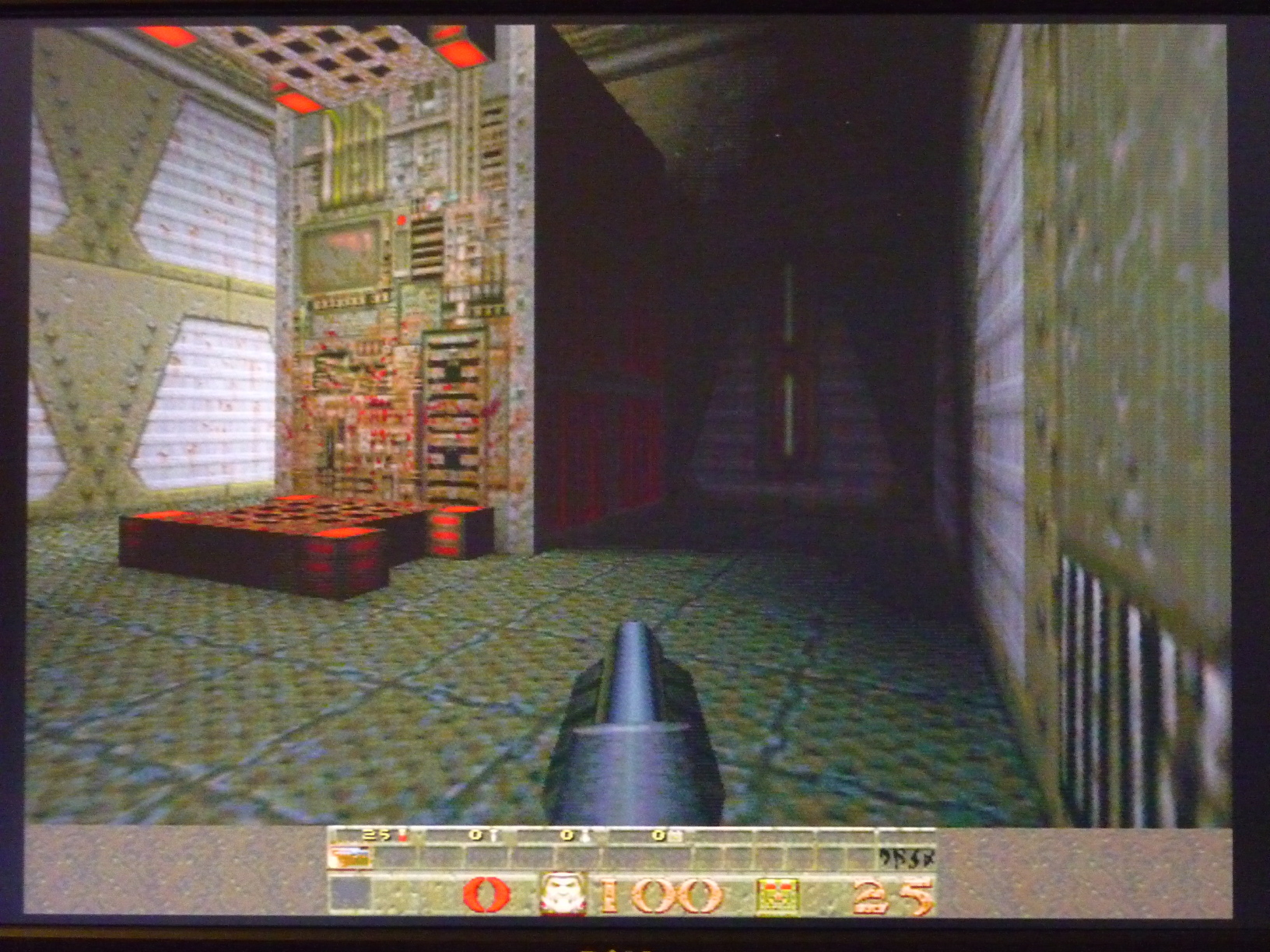

Текстуры размыты, переходы освещения плавные.
Overbright отсутствует.
MIP-текстурирование если и есть, то незаметное.
Текстуры наложены ровно, без заметных стыков.

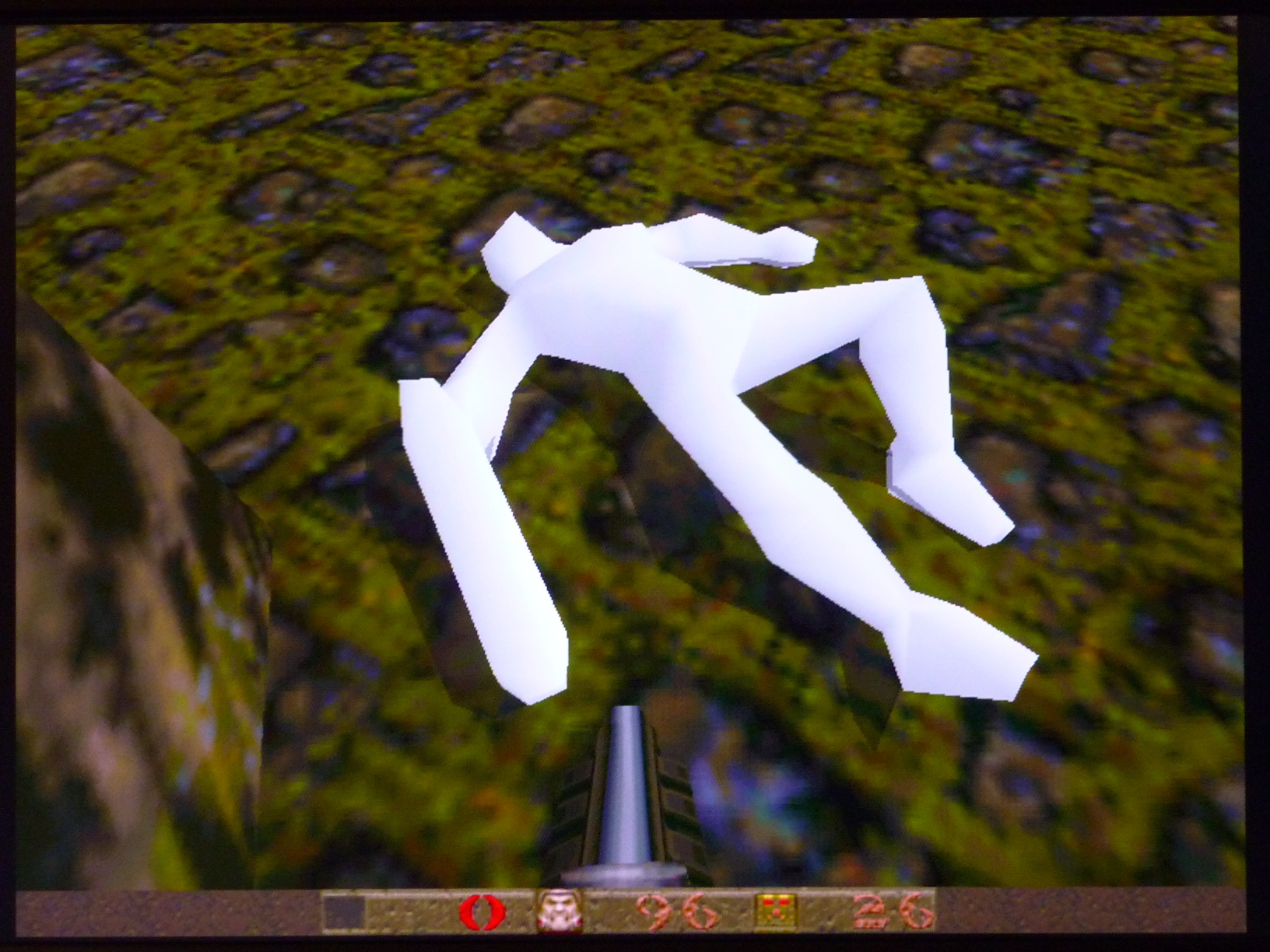

Из глюков выделяется мигающая нижняя панель. Лечится (?) командой консоли: gl_triplebuffer 1


Для любителей звука.
Под Windows и TR и Quake вполне хорошо себя чувствуют если физический компакт-диск эмулируется Daemon Tools. TR запускается, музыка играет, шума вращающегося диска нет.
С реальным приводом Quake не понимает подключения по CD SPDIF, только аналог. Накопитель считывается, звука нет. В тех-же условиях лазерный проигрыватель из комплекта Windows проигрывает дорожки. TR не проверял.

Продолжение в третьей части, Voodoo где-то рядом.
Здесь я устал и отправился на боковую.



@Strannik_, подозреваю, что вас будут крепко критиковать за стиль и последовательность представления материала, но.. с хорошим почином вас!)) Ведь когда все выверено, оно уже не так свежо и привлекательно



Про стыки текстур... У тебя есть Riva128? Вот где действительно есть проблема на стыках.
Мне на ней Q1 чень нравится - заметно легче секреты искать, сразу понятно, где есть двери, надо только понять, как они открываются.



Есть STB Velocity 128 3D 4M PCI (NVidia Riva 128). На разрешениях 640х480 и 1024х768 рабочй стол Windows рябит - строка влево/строка вправо. Разрешение 800х600 нормальное было. Могу добавить ее в сравнение для Quake, WQuake и GLQuake.



Такое поведение на рабочем столе не нормально. У меня у самого кучка Riva128 насобиралась. Даймонд и почти все асусы, что были. Они так не шалят. По добавлять ли - тебе самому решать, если интересно - делай. Я то их забавную фичу видел не раз уже. s7/ss7 систему планирую собирать с Riva128ZX и первой вуду, настолько мне карточки понравились.



Сравнение Tomb Raider и Quake на системах с видеокартами/графическими ускорителями Rendition v2200/4m AGP, 3Dfx Voodoo 5 5500 AGP.
Часть 3

Устанавливаем Voodoo 5 5500 AGP: Bigger, Longer & Uncut.

Загружаем DOS

ТR. Программный рендеринг.
Запускается без проблем, идет плавно.

Ничем не отличается от самой себя на Rendition v2200 под Windows. Разве что, музыки нет - нестандартный драйвер звуковой карты для DOS.

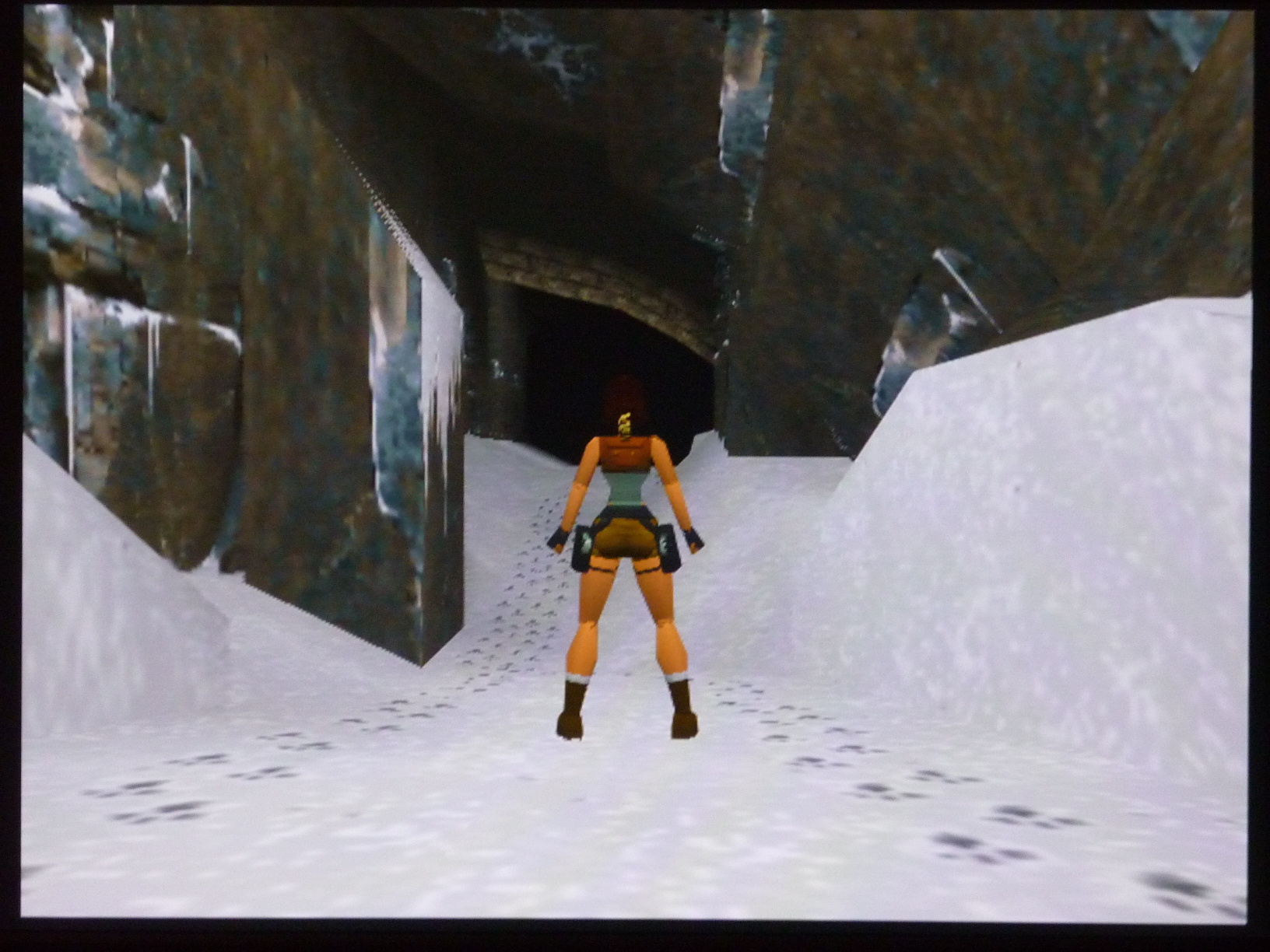

TR с патчем Voodoo, поддерживающий Voodoo Rush и выпущенные после нее видеокарты Voodoo.

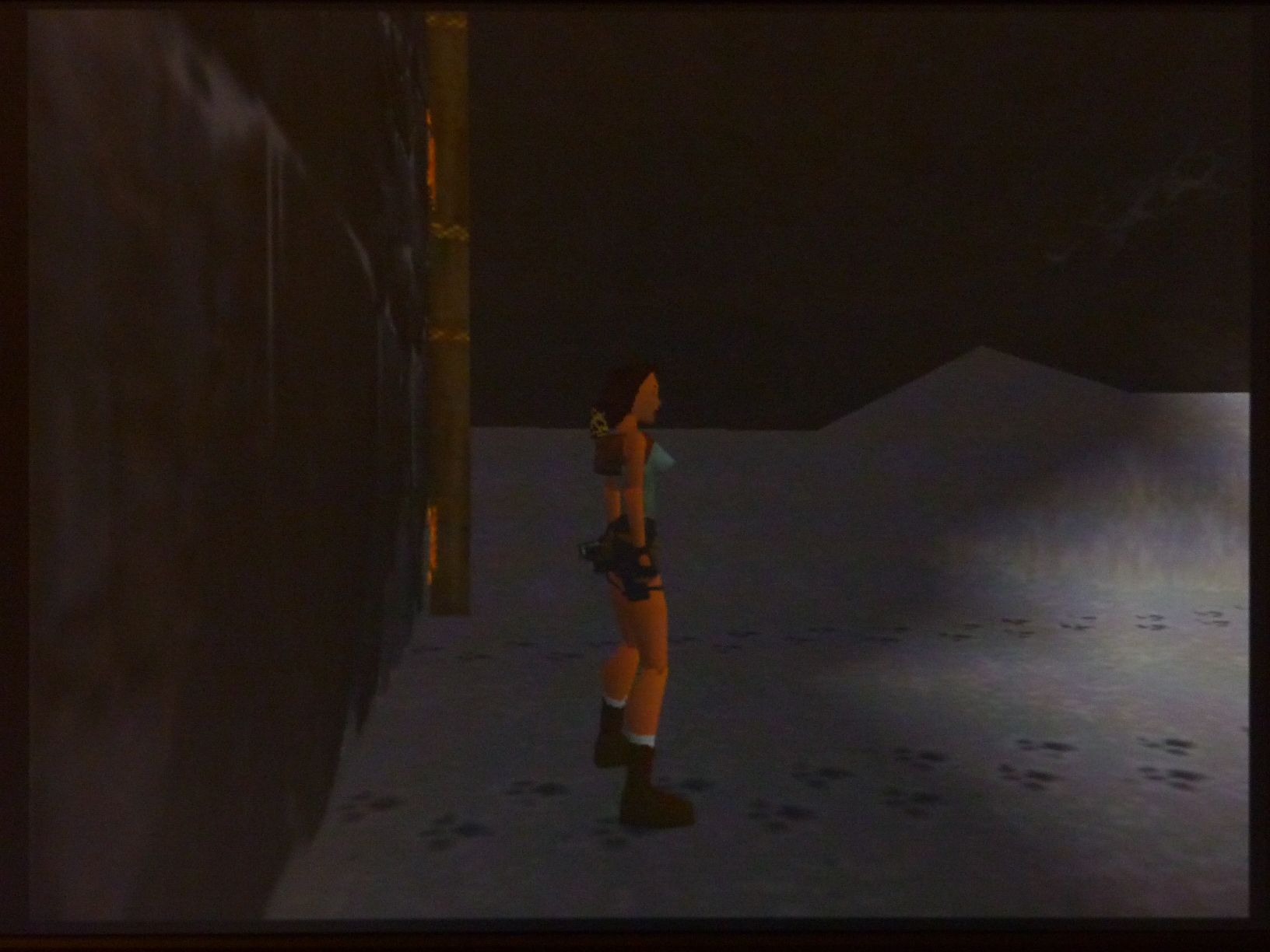

Запускаем... И получаем изображение, намного более темное, чем при программном рендеринге.

Пробовал изменять все настройки гаммы для Voodoo, которые нашел. Результат отрицательный. В данном случае пришлось установить яркость и контрастность монитора на максимум, при обычных 50%.

В наличии есть три монитора. Два ведут себя одинаково. Третий, самый пожилой, выдает изображение нормальной яркости.
Впечатления от самой игры смешанные.
Разрешение экрана только высокое,
Движение равномерное, без рывков и сдвигов.

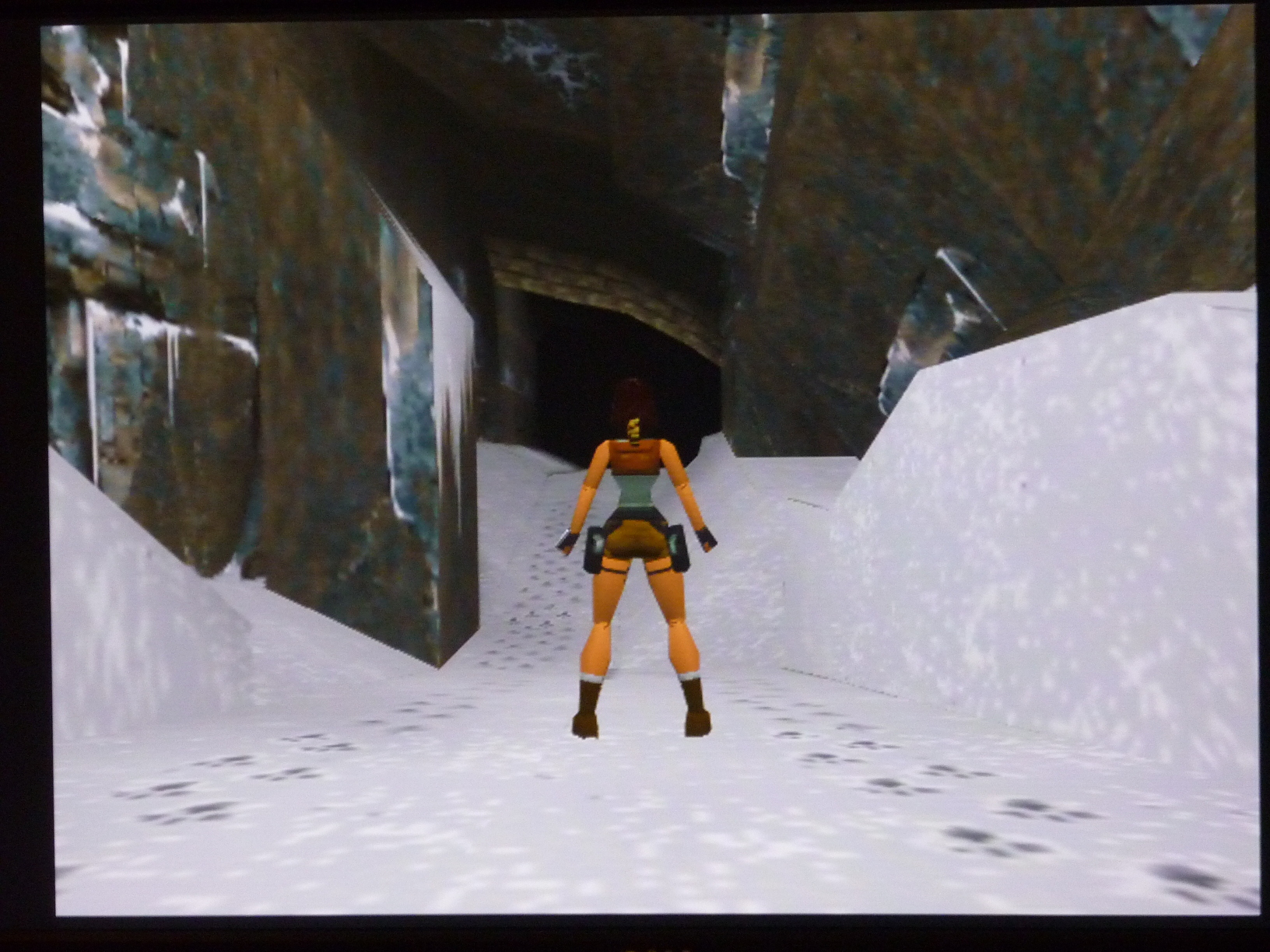

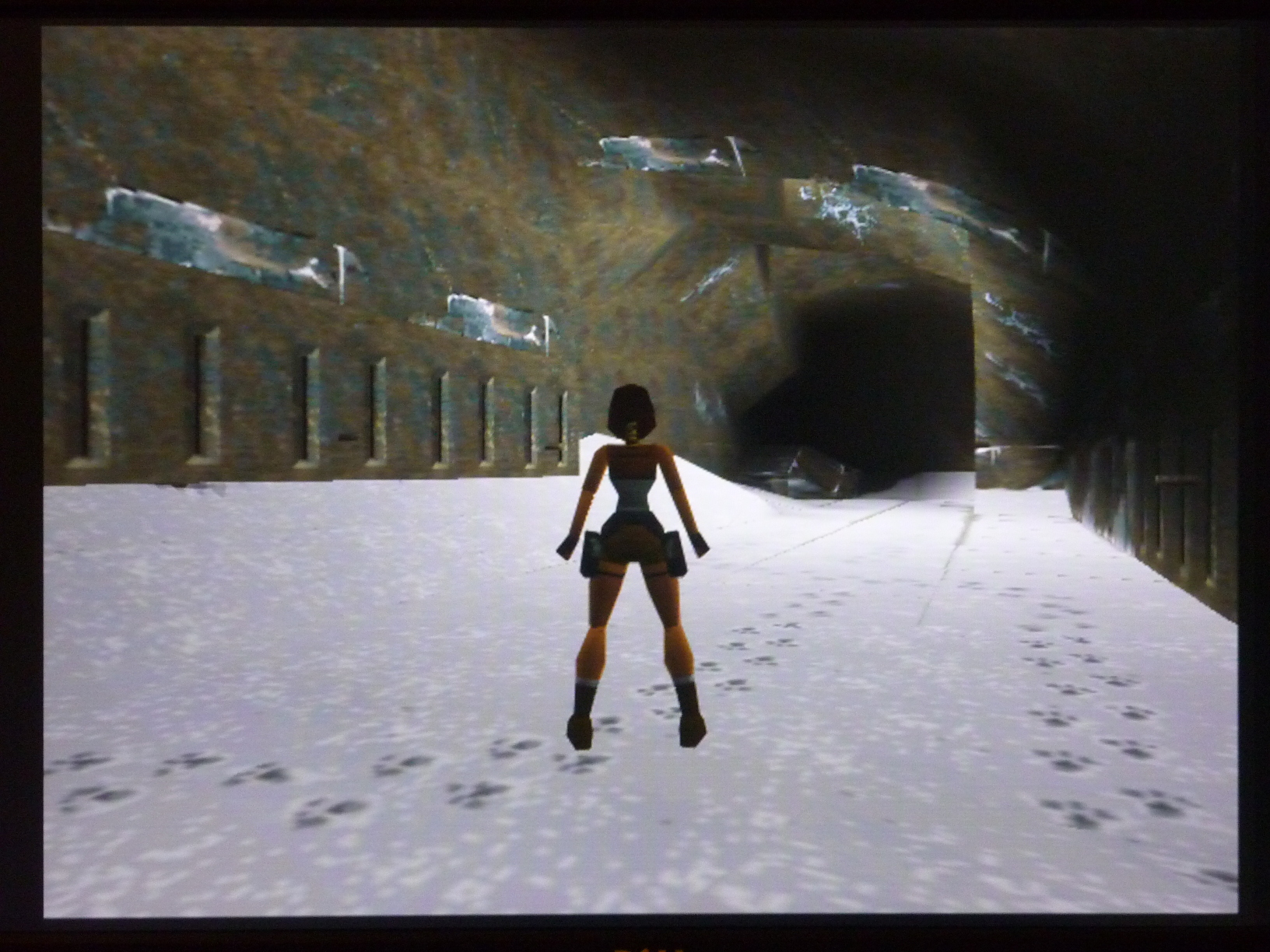

Текстуры сглажены. Сильно сглажены. Вблизи превращаются в размазанные пятна. Сказывается низкое разрешение текстур.

В меню уровень деталировки управляет только MIP-текстурированием. То-же самое происходит при нажатии кнопки F4 в игре.

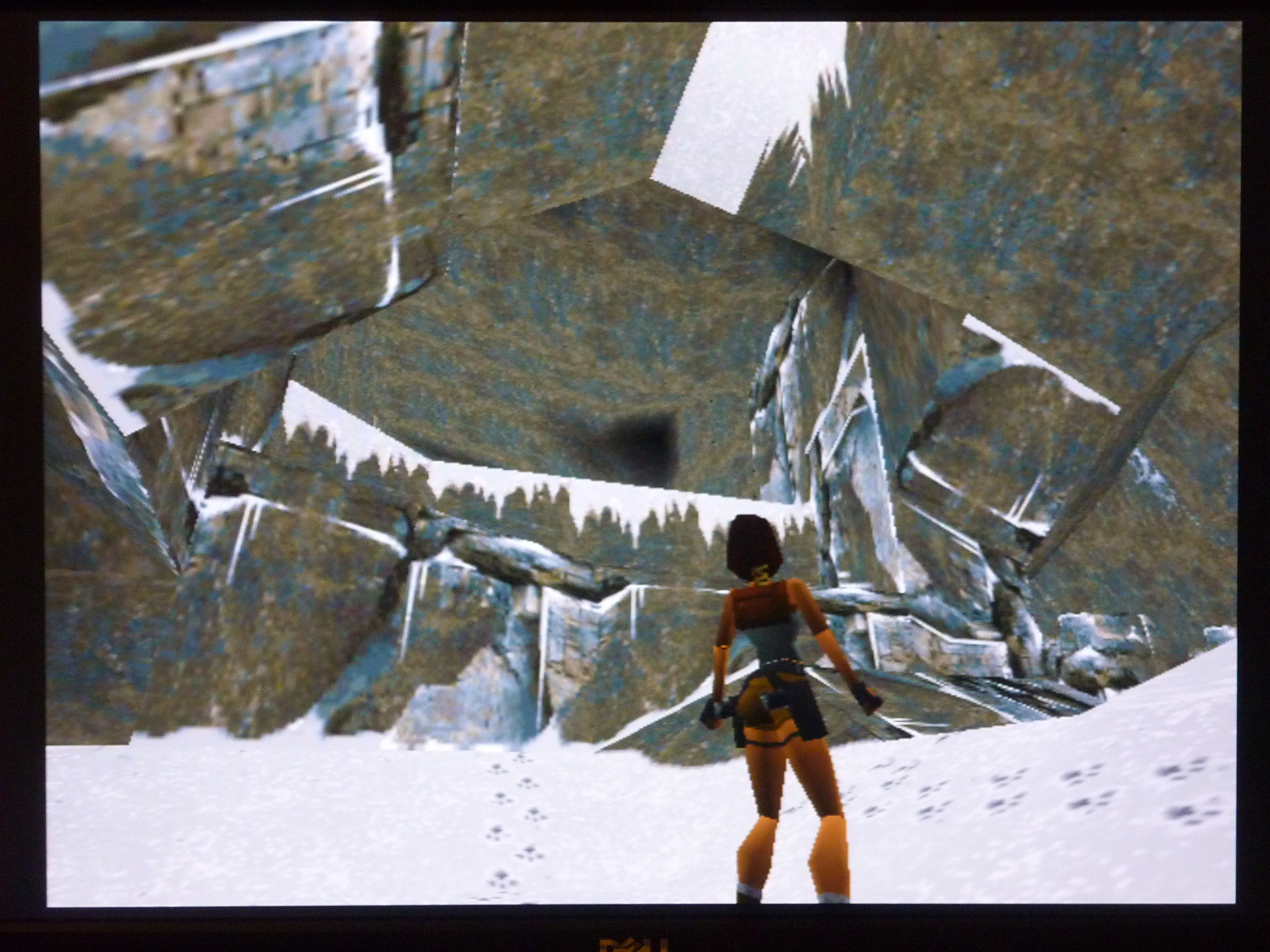

Само MIP-текстурирование ужасно. Четко проявляются грани полигонов. Отключаем его навсегда.

Небольшой, но постоянный глюк - мигающий контур вокруг оружия в левой руке Лары.

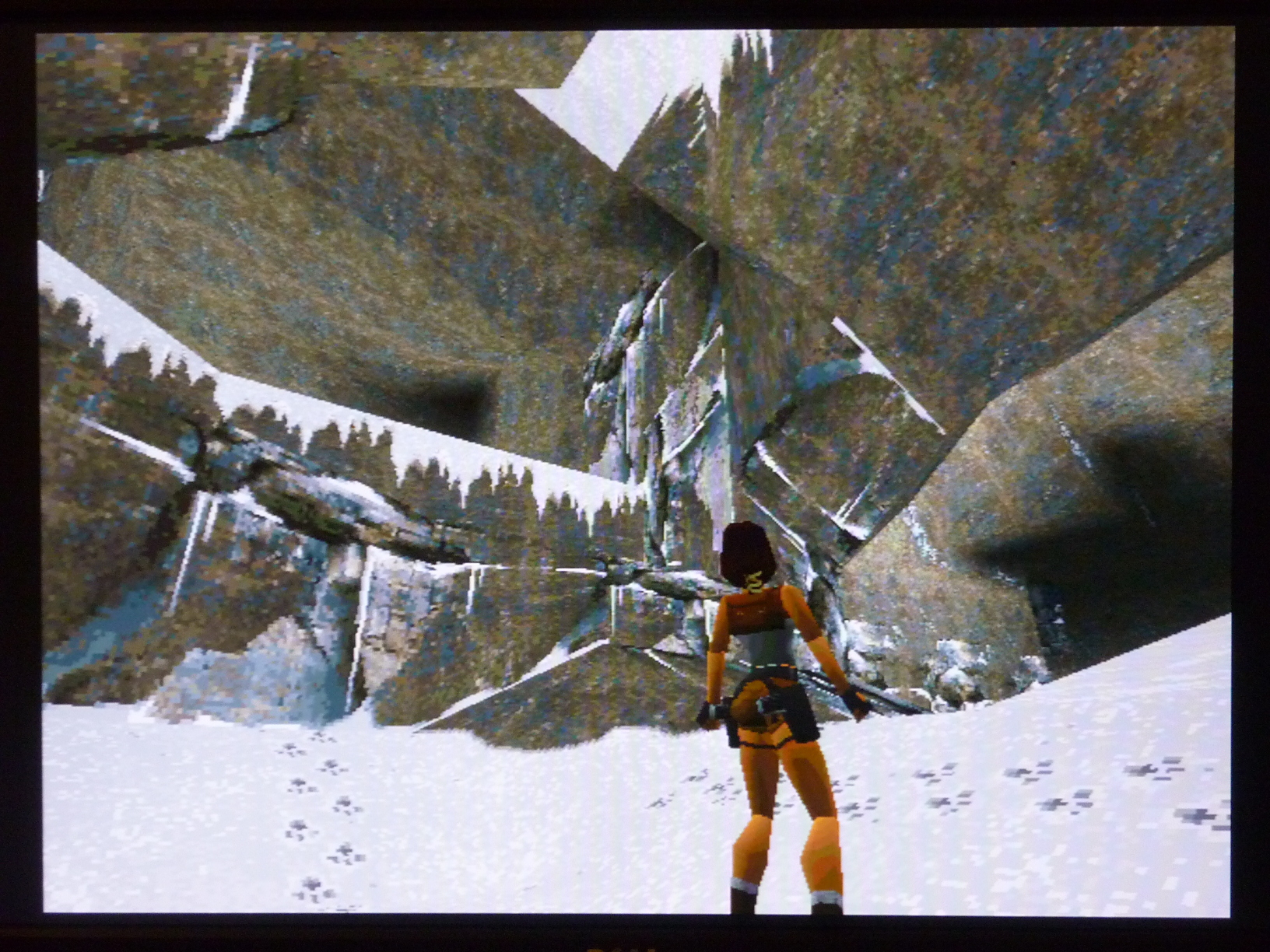

Самой Ларе сглаживание пошло на пользу.

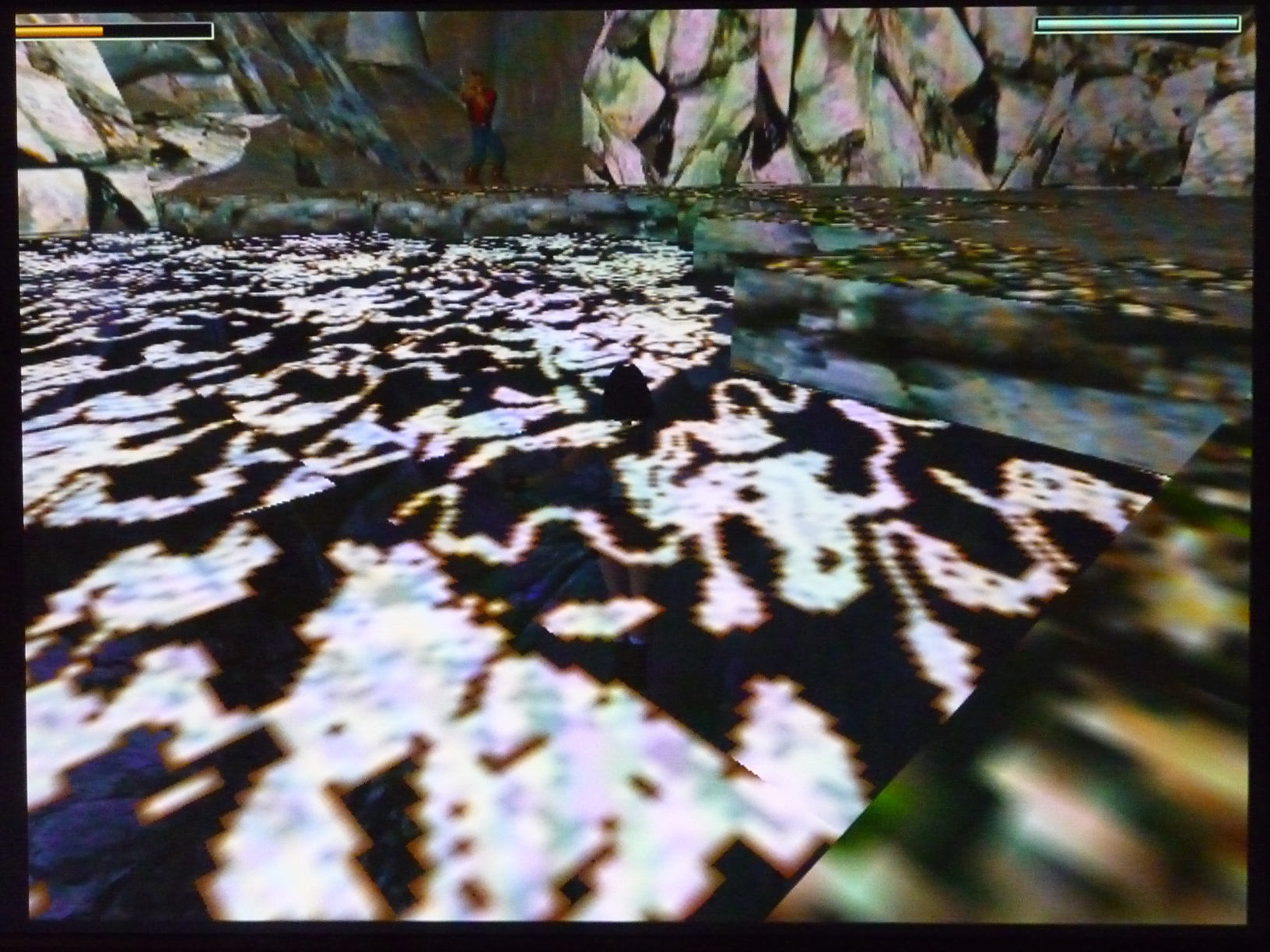

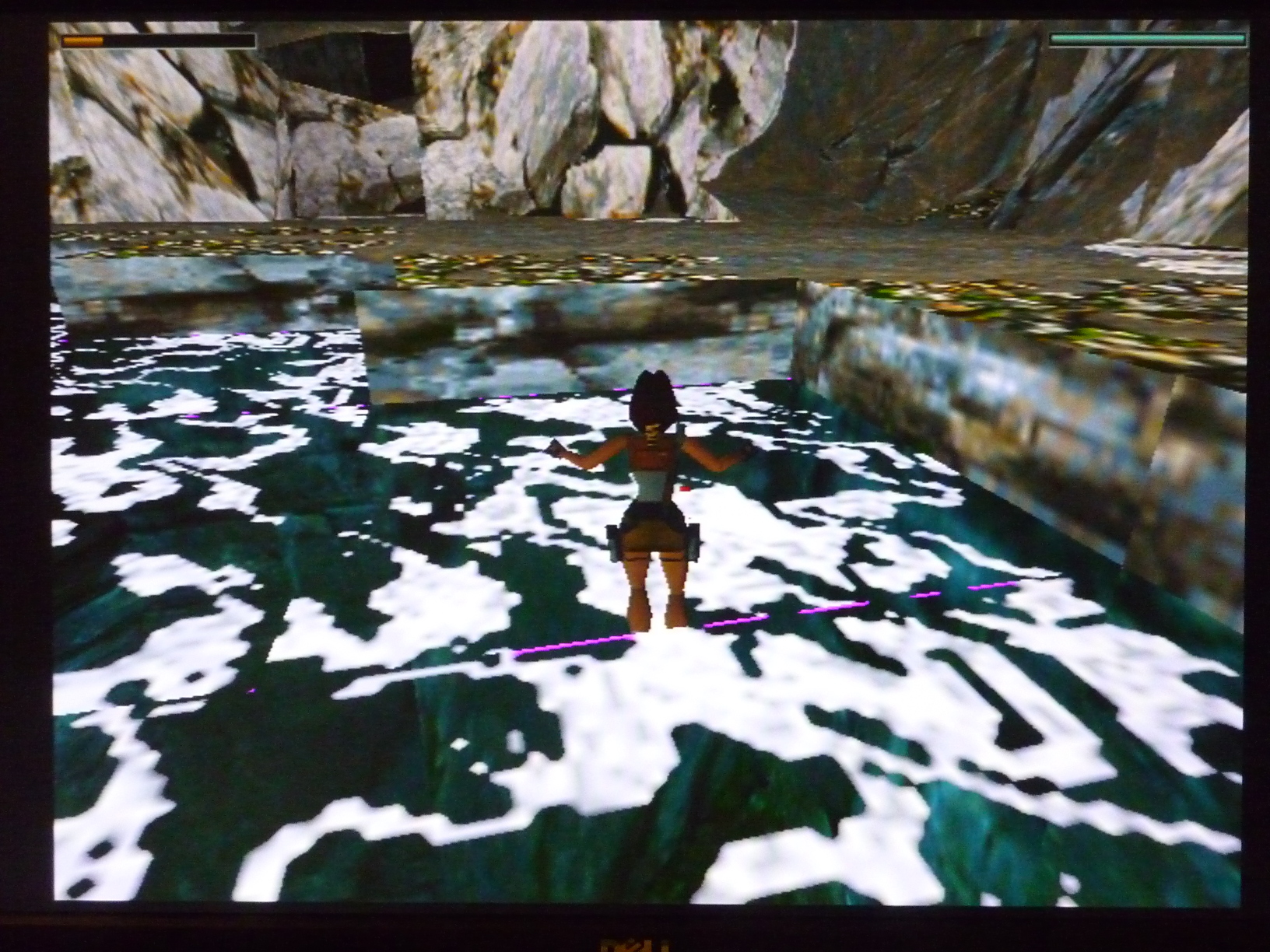

Вода чистая, с явным несовпадением краев текстур.

В других местах стыки текстур так-же заметны.

И нет тени под Ларой. В описании говорится, что тень есть только в патче для Voodoo 1.

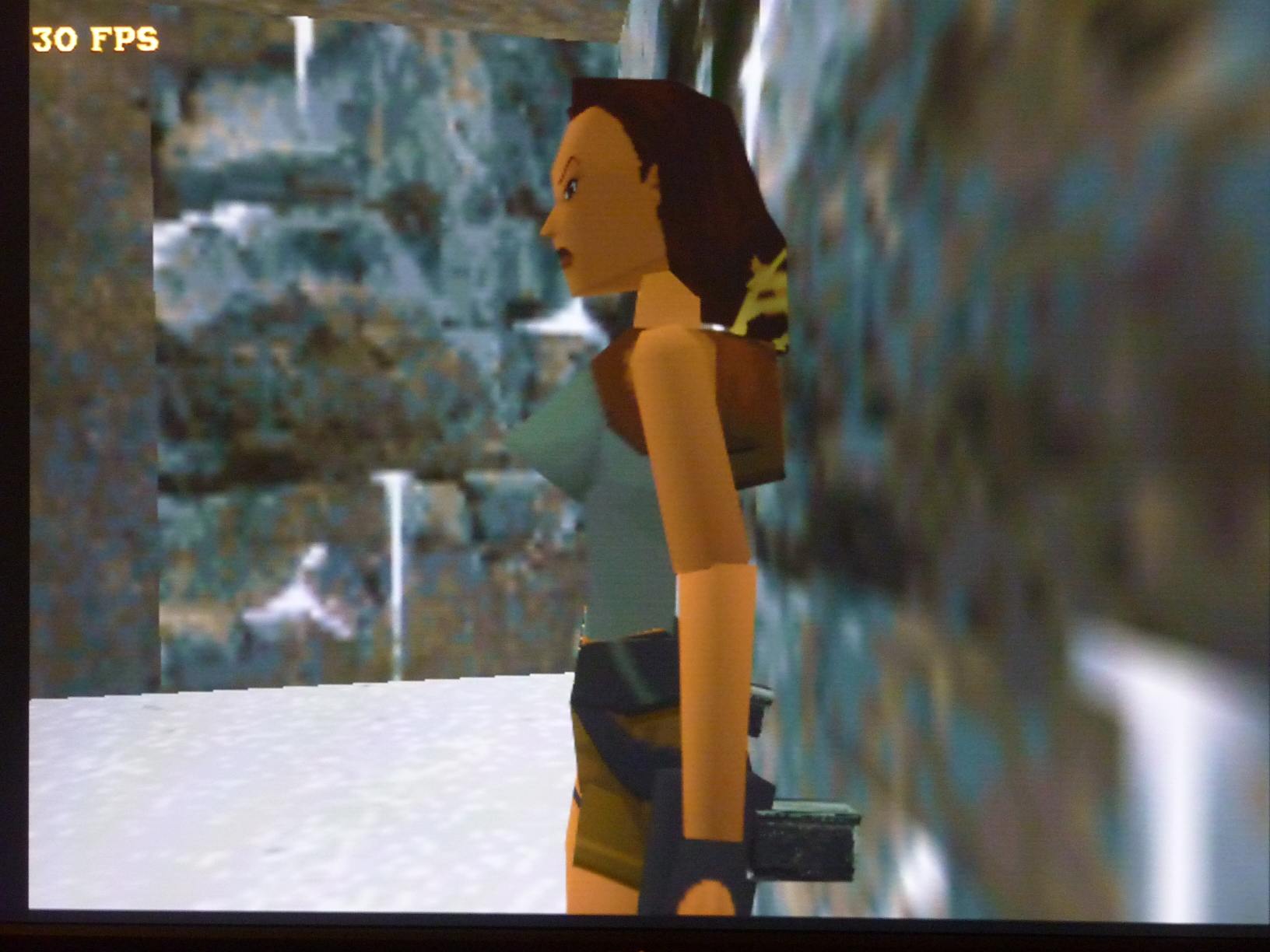

Кнопка F2 отображает/скрывает текущее FPS. Обычно его знаение 30, иногда снижается до 27.
Кнопка F3 включает/отключает краевое сглаживание. Стоит включить.

Не самая лучшая игра для Voodoo 5.

Quake
Много разных разрешений. Наивысшие абсолютно неиграбельны. Зато можно наделать красивых скриншотов.

Скорость для максимального разрешения 1280x1024 - 6.5 FPS.
На разрешении 800х600 - 17.6 FPS. Аналогично, как и для Rendition v2200. Производительность видеокарты не имеет значения при программном рендеринге.
Играть можно, понизив разрешние до 640х480 - 27.0 FPS.

Все остальное, как и на Rendition v2200 под Windows.

Перезагружаем компьютер в Windows.

TR
Обе версии игры ничем особенным не выделяются при работе в DOS-сессии. все как в чистом DOS.
При правильной настройке звука ролики проигрываются, музыка играет. Сама игра плавная. Возможно использования эмулятора привода компакт-дисков.
Хороший выбор, если система не полностью поддерживается в DOS.

Quake
Разрешений стало меньше, чем в чистом DOS.

Очень высокая скорость. Даже при разрешении 800х600 - 59.8 FPS.
Но, также, как и для Rendition v2200, заметны подергивания. Для серьезной игры не подходит.


WQuake
На него действуют настройки драйвера видеокарты. У меня они в значениях по умолчанию для Direct3D. В частности, полноэкранное сглаживание отключено.
Вернулось разрешение 1280х1024. Скорость 18,4 FPS. Немного не хватает для нормальной игры.

При разрешении 1024х768 - 26.1 FPS. Вполне, вполне...
Хотя, для эстетов программного рендеринга я порекомендую понизить до 800x600. Плавность и отзывчивость движений приносит больше удовольствия, чем изображение повышенного разрешения.
А для остальных - использовать GlQuake. =)

GlQuake
Та самя игра, где Voodoo 5 5500 отрывается по полной.

Сначала устанавливаем патч GLQuake 0.97. Без него игра не будет запускаться с разрешениями выше 640х480.
Для поддержки OpenGL используем враппер 3Dfx MiniGL 1.49.

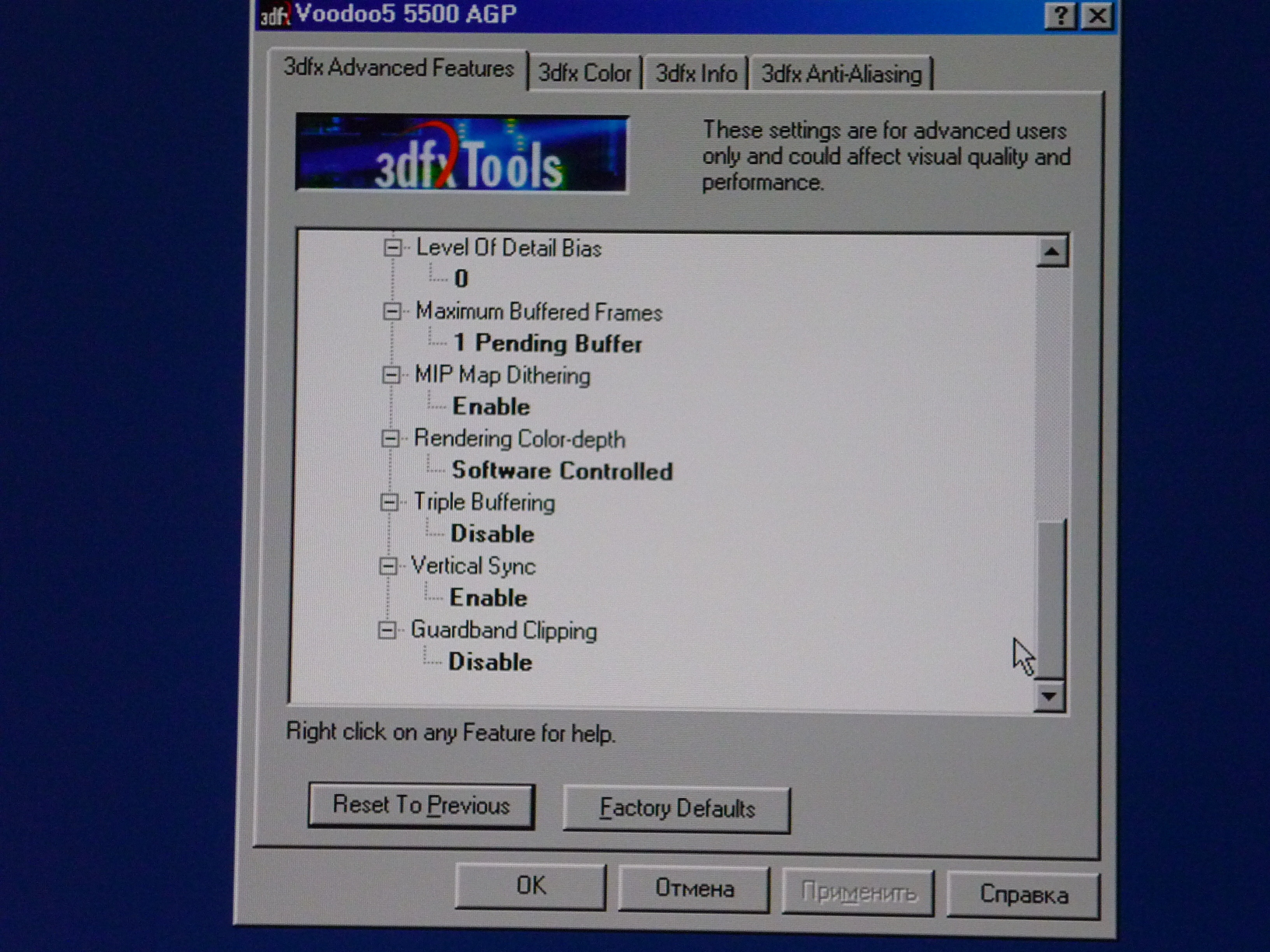

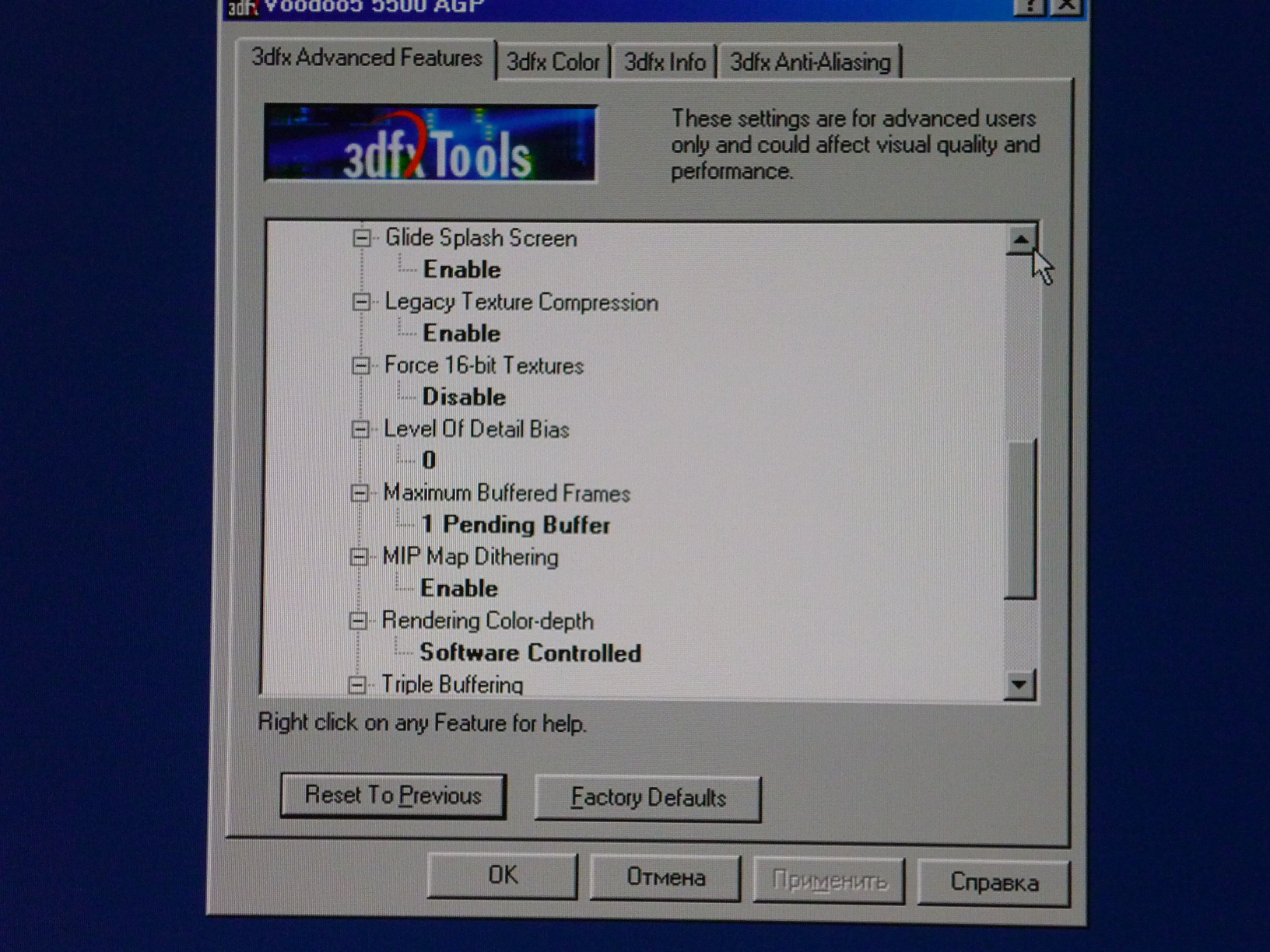

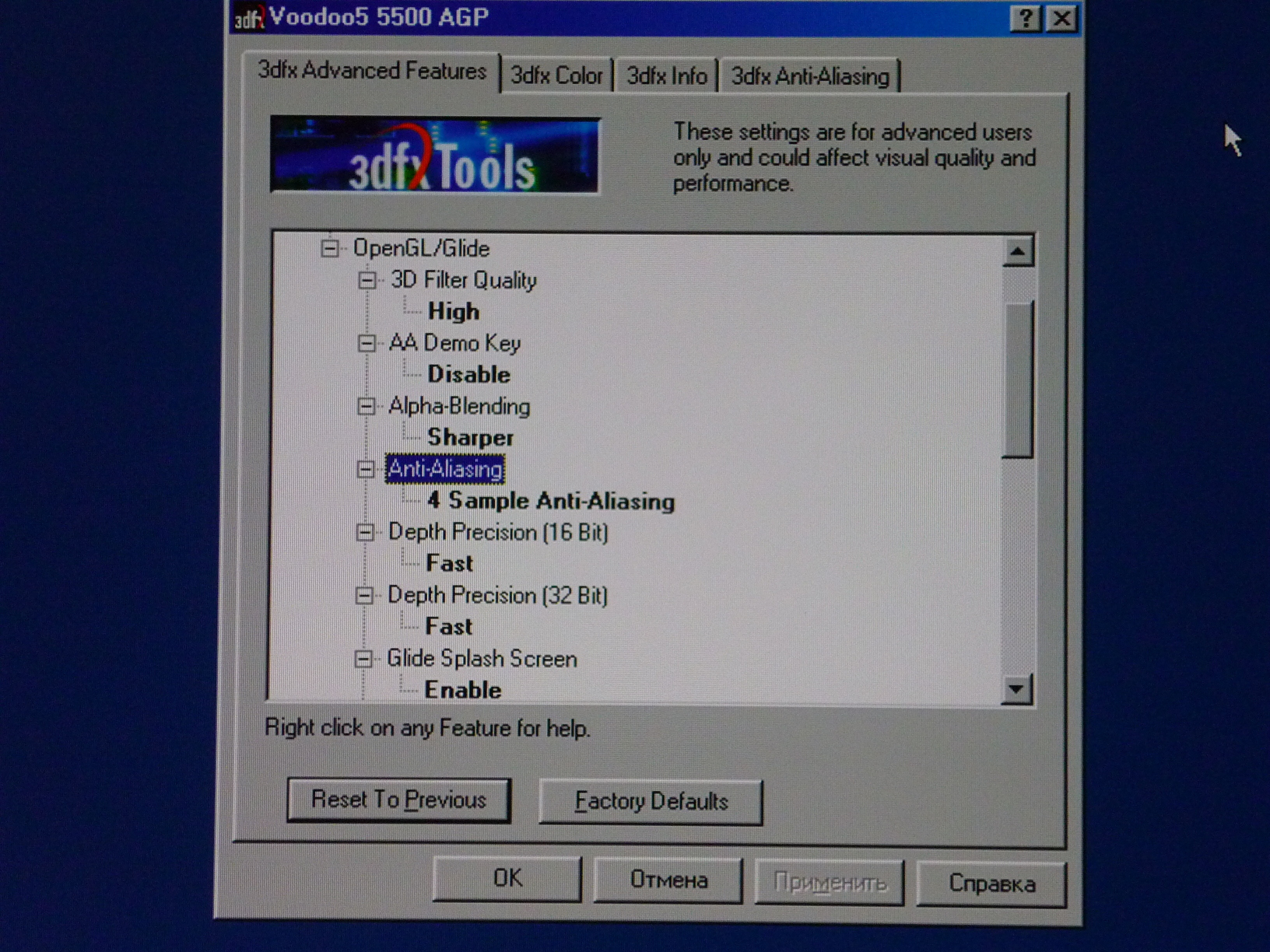

Настройки видеокарты OpenGL/Glide по возможности выставим на максимальное качество, пусть видеокарта покажет себя.


Не обманывайтесь наличием высоких разрешений. Voodoo 5 5500 поддерживает разрешения до 1600х1200.
И для 32 битных, и для 16 битных разрешений скорость одинакова. Верхний предел скорости ограничен частотой экранной развертки - 60 Гц. Поэтому, приведу скорости только для некоторых разрешений:
800x600 без FSAA/FSAA2/FSAA4 - 60.3/57.3/32.2 FPS
1024x768 без FSAA/FSAA2/FSAA4 - 59.0/36.0/22.3 FPS
1280x1024 без FSAA/FSAA2/FSAA4 - 44.1/25.4/14.7 FPS
1600x1200 без FSAA/FSAA2/FSAA4 - 33.1/18.9/9.6 FPS
При разрешении 800х600 уже можно играть с использованием FSAA4. В таком случае просчитываются четыре точки, отличающиеся небольшим смещением. Затем, цвета этих точек смешиваются и отображаются в один пиксель экрана. Т.е. реально просчитываемое разрешение в четыре раза больше отображаемого - 1600x1200.
Т.к. скорость не зависит от разрешения, будем использовать только 32-битные из них. Они должны быть лучшего качества.

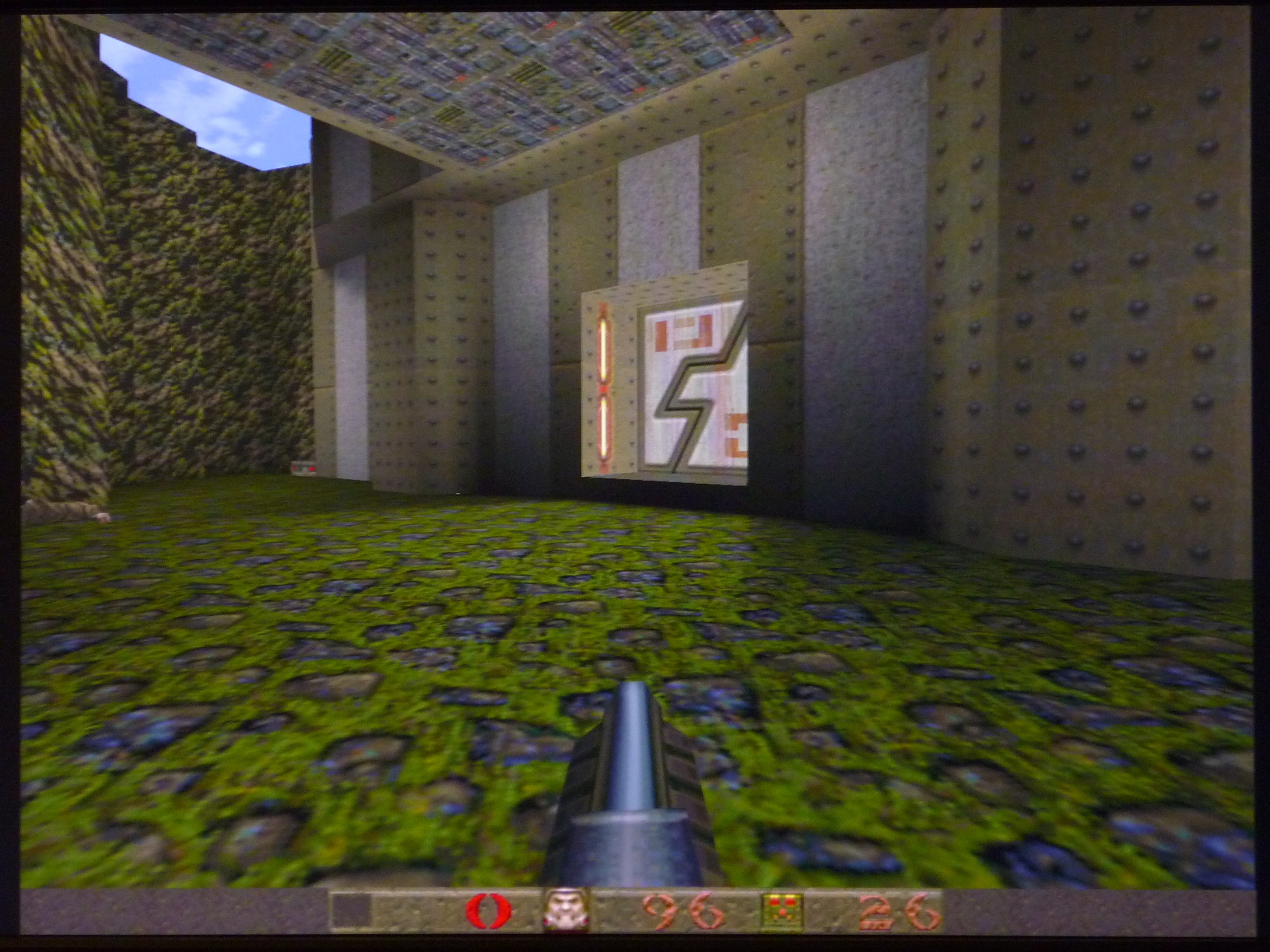

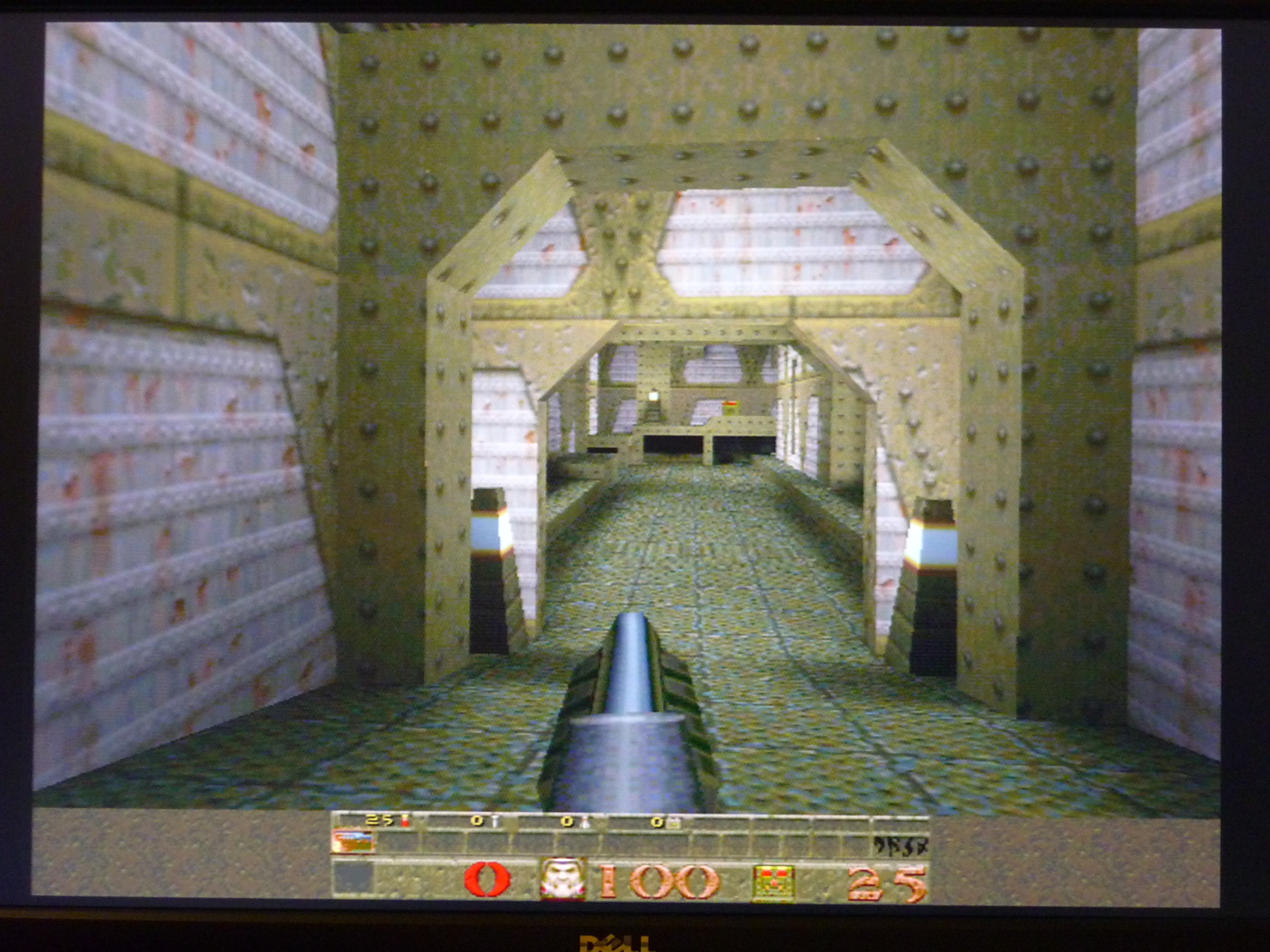

Несколько скриншотов разрешения 1600x1200 при параметрах полноэкранного сглаживания без FSAA/FSAA2/FSAA4.



1600x1200 без FSAA можно сравнить с 800х600 FSAA4. Последний немного проигрывает в резкости

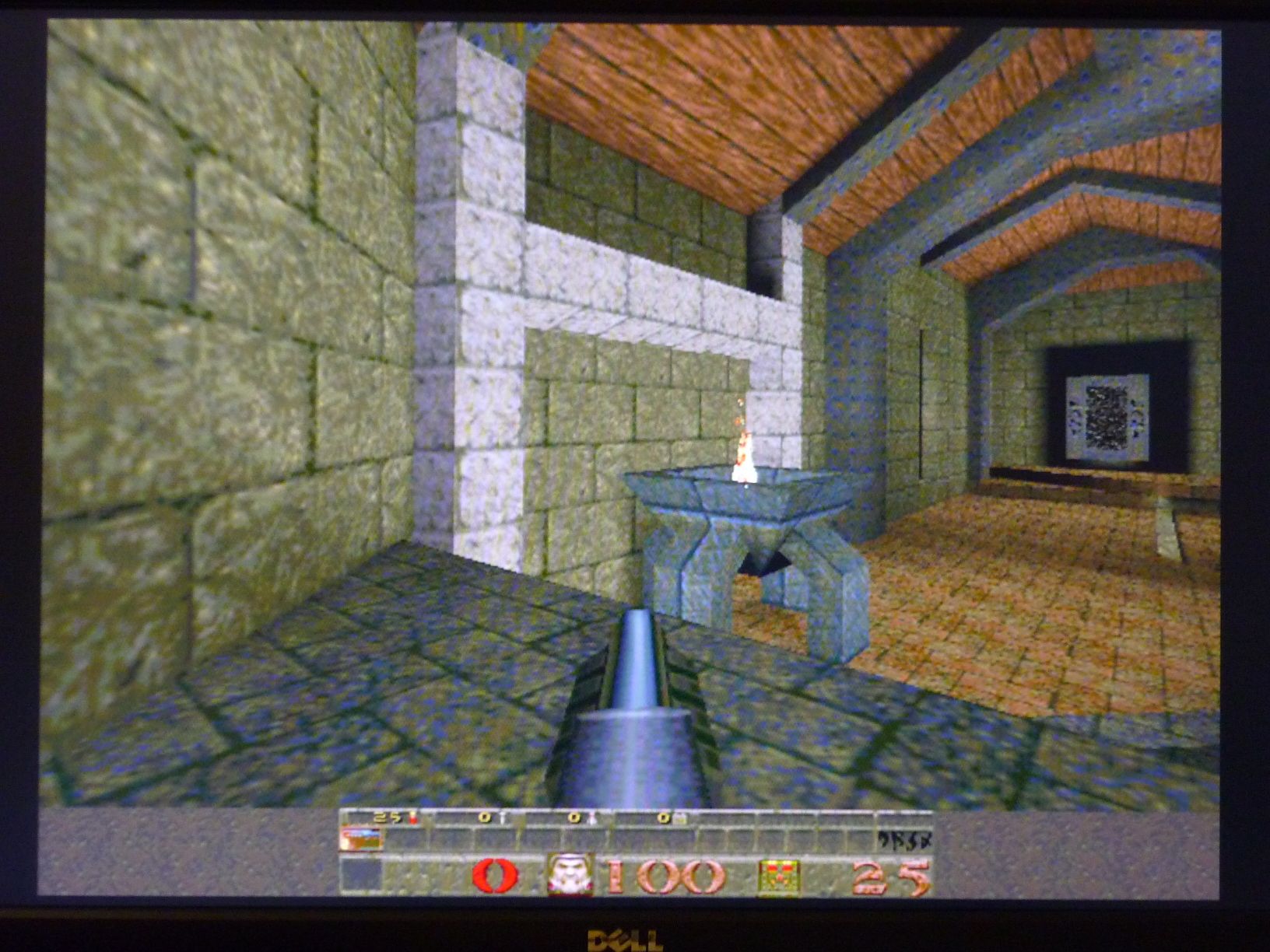

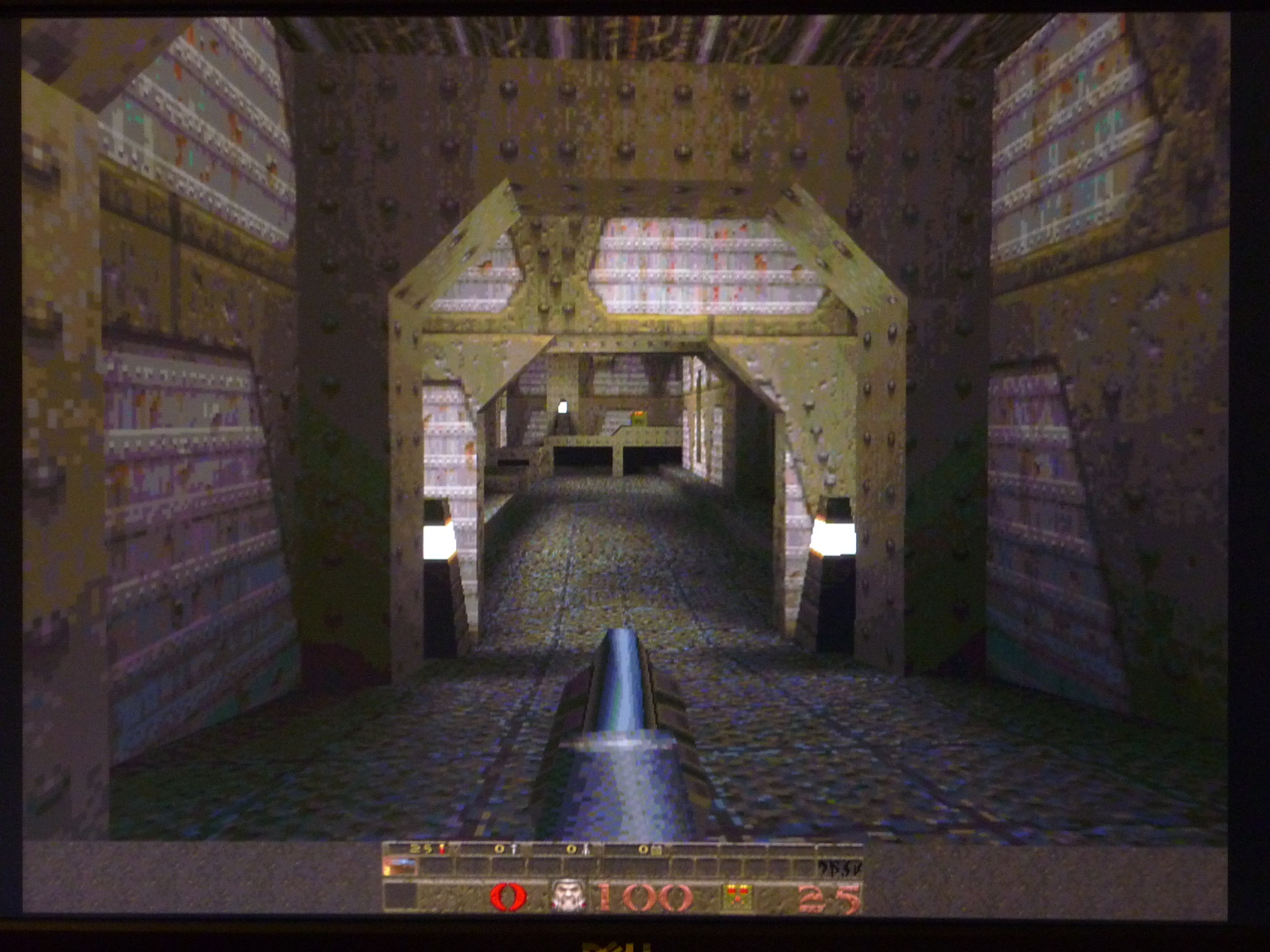

Фото уже не способно передать отличия в изображениях. Обратите внимание на отсутствие "лесенок" по краям полигонов. И, кстати, тень здесь вполне нормальная.
В целом, все красиво, быстро, с полным отсуствием Overbright.
Доступно отключение всех типов сглаживаний при наложении текстур. Иногда бывает трудно сфокусировать взгляд на размытых объектах.

На этом все. До четвертой части.



Это да. Более ужасный mip-mapping я видел только в Sports Car GT.

Называется - руки из жопы у разработчиков. Включено сглаживание - нет стыков текстур на стенах, зато есть контуры (не только вокруг выстрелов. но и некоторых объектов). Отключено сглаживание - контуров нет, щели есть.



Что за процессор? Для P-III-1400 странно низкий результат. AthlonXP3200 вытягивал в софте 1280х1024 без проблем. Но он же не в 5 раз быстрее...

--- добавлено 5 янв 2018, предыдущее сообщение размещено: 5 янв 2018 ---

Или я не правильно понял, и это так оно в чистом DOS работает?



В чистом DOS действительно рабтает медленнее, чем в DOS-сессии под Windows. Зато в нем нет дерганий при движении.

---Стоит учесть, что процессор работает в связке с ОЗУ.
---P-IIIs-1400 - FSB 133 - SDRAM 133
---Athlon XP 3200 - FSB 266 - DDR SDRAM 533 да еще с возможностью работы в ---двухканальном режиме.
--Если ничего не путаю =) У меня был только Duron 600.
Путаю.

Нашел причину. BIOS бал с настройками по умолчанию. Сейчас проверил с нормальными настройками - 26.7 FPS.
Если выставить задержки памяти 2-2-2-5-7 (вместо 3-3-3-7-9) 28.5 FPS
Учитывая, что пропускная способность памяти увеличилась примерно на 30%, прирост FPS незначительный.

Кстати, вчера сам задался похожим вопросом: Какое разрешение держат современные системы в WQuake?



У AXP3200 FSB 200МГц (400МГц результирующая). Но тут скорее какая-то странная разница между DOS и WinXP...



Разница в BIOS



Все не правы. Разница в том, что Windows включает быструю запись в видеопамять, разница может достигать нескольких раз, на высоких разрешениях это становится очень заметно. Решение — включать быструю запись в DOS, при помощи прилагаемой утилиты.



Можно добавить, что обычном VGA 13h (320х200 256) скорость от подобных утилит если не изменится, то упадет. Помогает только VESA-режимам с высоким разрешением. Да и не любые игры смогут извлечь выгоду -- от движка зависит.



С чего бы что-то упадёт?



Как объяснял в начале сравнения. были проблемы с настройками BIOS и установкой Rendition v2200. Поэтому, настройки BIOS бали сброшены по умолчанию. Это позволило выполнить сравнение игр и видеокарт, но не дает оценить их максимальную производительность. Особенно в DOS, т.к. Windows при загрузке сама настраивает оборудование.

Сейчас вернул некоторые из параметров BIOS к тем значеним, которые обычно использую и система с Rendition v2200 показыват намного лучшие результаты.
Quake в DOS, разрешение 1024х768 Timedemo demo1 - 40.7 FPS.
После запуска vesamttr.exe - 40.7 FPS.
Для проверки, что vesamttr.exe точно работал, запустил его еще раз после теста. Выдал сообщение: MSRs 204 and 205 already set to speed VESA LFB access.

В этом вся прелесть ПК: если что-то тормозит или не идет есть возможность настроек. Иногда явных, иногда очень даже неожиданных.
