Voodoo 1/2. FAQ по использованию

Небольшой FAQ для шаманов-энтузиастов.

1. Что такое этот Voodoo?

Конкретно относя к железу - Voodoo, название некогда очень популярного ряда видеокарт фирмы 3dfx interactive, которая создала под свои видеокарты специальный API называемый Glide , под который большинство старых игрушек и заточено (например Need for Speed II SE).

2. Как именно поставить подобное в мой компьютер?

Конкретно рассматриваются лишь Voodooo 1/2. Почему? В отличии от последующих продуктов у них есть два неоспоримых плюса: PCI интерфейс и сквозная система подключения. Это делает их весьма универсальными, их легко можно поставить и в старый компьютер на базе Pentium II/III, и в навороченную систему с шиной PCI-E вместо AGP.
Поскольку это чистый 3D акселлератор, он не может выводить двухмерное изображение, для этого требуется первичная видеокарта. Какая именно? Практически любая.

Есть два варианта подключения:

1. Вставляется Вуду и через специальный переходник D-Sub (должен быть в комплекте, но в крайнем случае можно обойтись VGA удлинителем, желательно не слишком длинным) подключается к первичной видеокарте. Монитор подключается непосредственно к акселератору.
2. Если на вашем мониторе есть два разьема для подключения видеокарты, то вы вполне можете подключить Voodoo напрямую к одному из них (естественно если это D-SUB или если есть переходник DVI - D-SUB ).

Вот как типично выглядят подобные акселераторы:
Примечание: Отличия между разными производителями заключаются в цвете платы и иногда в разводке памяти (имеется ввиду расположение на плате).

Voodoo можно определить по наличию двух чипов с надписью 3Dfx, одна из
микрохем больше другой (см. скрин).
Voodoo 2 имеет три чипа одинаковых размеров, которые, так или иначе, но расположены треугольником (сверху два текстурных блока, внизу чип отвечающий за буфер кадра.

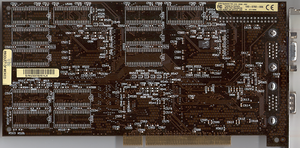

Voodoo 1 (Diamond)

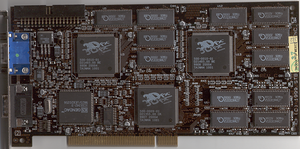

Voodoo 2 (Creative)

Внимание! Помните что все это возможно только по отношению к ЭЛТ мониторам и ЖК панелям с наличием аналогового входа!

3. Где найти/купить?

С учетом раритетности можно найти на различных компьютерных барахолках, сетевых аукционах или купить с рук. Дорого они, обычно, не стоят, тот же Voodoo 1 можно найти за смешные деньги: 100 рублей, а Vodoo 2 за 200-300 рублей.

4. Какие плюсы у данного решения?

Плюсов несколько: в отличие от эмуляторов Glide, у них 100% совместимость со всеми старыми играми, хорошее качество картинки по сравнению с эмуляторами (некоторые из них могут выдавать артефакты) и больше шансов, что запустятся старые капризные ДОСовские Glide игрушки (выше чем при использовании эмуляторов).

5. Как мне определить вендора (производителя) моего акселератора?

В большинстве случаев определить конкретного производителя поможет сайт www.tdfx.de

Voodoo
http://www.tdfx.de/ger/grafikkarten_voodoo1.shtml
Voodoo II
http://www.tdfx.de/ger/grafikkarten_voodoo2.shtml

Также можно поискать и посравнивать здесь: http://www.3dfx.ch/gallery/v/3dfx_collectors/?g2_navId=xe497c743

6. Сколько набортной памяти на этих платах?

Ускорители серии Voodoo 1 имеют 4 мб набортной памяти, 2 мегабайта под буфер кадра и 2 мб под текстуры. Также встречаются редкие экземпляры от Canopus 3D, которые имеют 6 мб (4мб отведено под текстуры).

Ускорители серии Voodoo 2 имеют два варианта: 8мб или 12мб. Соответственно 4 мб под буфер кадра (в обоих версиях) и 4/8 мб под текстуры.
Визуально отличить их очень просто, на восьмимегабайтной версии не распаяна часть чипов памяти с тыльной стороны платы. Кроме того встречаются обновленные 12мб модели у которых совсем нет памяти на тыльной стороне, на таких платах используются чипы удвоенного объема.
В старых Glide играх прок от 12мегабайтных карт невелик, однако польза от дополнительных мегабайтов в более поздних играх (от 1999го года), например в Quake 3, весьма ощутима.

Также существуют различные профессиональные/полупрофессиональные решения от фирмы Quantum 3D, объем памяти на которых может быть больше, например довольно известные модели Obsidian с двумя наборами чипсетной логики Voodoo 2 на одной плате и целыми 24мб памяти.

7. Где найти драйверы?

Например здесь: http://www.3dfxzone.it/dir/3dfx/index.htm
Либо здесь: http://www.falconfly.de

Там вы найдете богатый набор драйверов под все ОС (включая Linux, Win 2k/XP). Например замечательный драйвер для Voodoo 2 - FastVoodoo 2.
Для Voodoo 1 рекомендую использовать драйверы IceMan'а.

Большой плюс состоит в том, что в Win2k/XP версии дров (для обеих плат) по умолчанию есть поддержка только Glide, что существенно упрощает жизнь - тот же Quake 2 может спокойно работать через OpenGL минипорт (переадресация в Glide) для Voodoo, а может и через обычный OpenGL с использованием вашей первичной видеокарты.

Под Win 98/Me переключение между первичной видеокартой и Вуду осуществляется при помощи утилит 3D Control Center (для Direct3D) и OpenGLswitcher.

Внимание! (касается только FastVoodoo) Если при попытке запустить Glide игру вылезает ошибка "Mapmen returned an error when trying to map memory", скачивайте специальный фикс для драйвера здесь Чаще всего проблема возникает на чипсетах nForce.

На заметку. Под Win 2k/XP может некорректно работать панель управления драйвера. Если вы столкнулись с подобной проблемой, то рекомендуется использовать отдельные твикеры для видеокарт 3dfx.

8. Я слышал про SLI на Voodoo 2, что это?
Возможность совместного рендеринга на двух Voodoo 2. Увеличивает производительность примерно на 70%.
Примечание: Карты должны быть соединены специальным шлейфом. В связи с отсутствием подобного шлейфа в свободной продаже, он делается из обычного шлейфа для флоппи дисковода.

Вот схема переделки, все довольно просто.


Все равно непонятно? Смотрим подробную пошаговую инструкцию по изготовлению.

Снимаем защелку.


Осторожно отгибаем вторую защелку, совсем немного, чтобы прошла над зубцом.


Теперь выталкиваем ее отверткой.


Вид разобранного разьема.


Теперь, в полусобранный разъем, пропускаем шлейф. Собираем правый по чертежу разъем. У готового флоппи шлейфа разъемы установлены наоборот.

Сжимаем посильнее пальцами (на маникюр не смотреть ).


Теперь сжимаем пассатижами.


Сначала с края, потом середину.


Проходимся по всему разьему. Далее срезаем лишний шлейф.


Проверяем качество срезки.


Отсчитываем 15 проводков и прорезаем шлейф.


Немного разрываем прорезь.


Отсчитываем четыре провода и прорезаем еще раз. Потом также разрываем.


Вырезанную часть разворачиваем на 180 градусов.


Заминаем, чтобы держалась. Потом полученное просовываем в полусоединенный разъем.


При необходимости поправляем провода пинцетом и сжимаем пальцами покрепче, чтобы контакты немного накололи провода,
затем опять повторяем процедуру пассатижами.



Подрезаем лишнее.


Готово!

9. Как использовать две Voodoo 2 от разных производителей в SLI режиме ?

Для этого вам понадобятся специальные драйверы.

Под Win 9x/ME эта поддержа есть в последних версиях FastVooodo.

Под Win 2k/XP подойдет koolsmoky's beta driver (http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=1839)
Для включения поддержки mismatched (неидентичного) SLI, нужно залезть в реестр по адресу HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\Glide, где нужно создать строковый параметр SSTV2_MISMATCHED_SLI = 1

Если вы являетесь обладателем платы Quantum3D Obsidian2 или ее профессионального аналога, то для нормальной работы SLI вам понадобится добавить следующие параметры в реестр:

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive]

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2]
@=""

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\D3D]
@=""
"SSTV2_FT_CLK_DEL"="5"
"SSTV2_TF0_CLK_DEL"="7"
"SSTV2_TF1_CLK_DEL"="7"
"SSTV2_SLIM_VIN_CLKDEL"="3"
"SSTV2_SLIM_VOUT_CLKDEL"="2"
"SSTV2_SLIS_VIN_CLKDEL"="3"
"SSTV2_SLIS_VOUT_CLKDEL"="2"

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\Glide]
@=""
"SSTV2_FT_CLK_DEL"="5"
"SSTV2_TF0_CLK_DEL"="7"
"SSTV2_TF1_CLK_DEL"="7"
"SSTV2_SLIM_VIN_CLKDEL"="3"
"SSTV2_SLIM_VOUT_CLKDEL"="2"
"SSTV2_SLIS_VIN_CLKDEL"="3"
"SSTV2_SLIS_VOUT_CLKDEL"="2"

10. Как запускать Direct3D игры на Voodoo 1/2 под Win XP?

Для Voodoo 1.
Запуск Direct3D приложений не представляется возможным.

Для Voodoo 2.
Существуют драйверы с поддержкой Direct3D - LegendgrafiX VoodooMage2
Подробности здесь: http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=1514
Сайт разработчика: http://3dfx.tk

11. Как запускать DOSовские Glide игры на Voodoo 1/2 ?

Для этого понадобится Windows 95/98 или DOS версии 6.21 и выше (стоит заметить что запускать Glide в чистом ДОСе более проблематично чем в среде Windows).
DOS Glide игры используют используют специальный минидрайвер, который находится в папке с самой игрой, драйвер находится в одном файле который называется glide2x.ovl (рекомендую заменить его на тот, что идет в комплекте с драйверами, которые вы поставили на свой Voodoo). Его настройка осуществляется через autoexec.bat.
Подробнее о настройках можно почитать например здесь:
http://www.ixbt.com/video/voodooopt.html
http://www.mdgx.com/3dfx.htm

12. Какие игры потянут такие акселераторы?

На Voodoo 1 хорошо идет GLQuake, Turok, Carmageddon и т.д.; неплохо бегает Quake 2.

Одной Voodoo 2 вполне хватает для нормальной игры без тормозов в такие хиты прошлого как Quake 2, Unreal или Sin, а вот для игр уровня Unreal Tournament/Quake 3 уже маловато и настоятельно рекомендуется SLI.



Заключение:
Я не претендую на откровение и всего лишь описал вам один из способов без особых проблем запустить старую Glide игрушку. Сам акселератор и драйвер под него встают в два щелчка, в то время как с эмулированием могут возникнуть неожиданные проблемы в зависимости от вашей видеокарты.

P.S. 3dfx gone, but never forgotten.



По-поводу шумов Voodoo2 SLI-включить вертикальную синхронизацию -должно помочь.



Про шумы уточнил у друга, который электроникой занимается, сказал что все эти шумы от вентиляторов в корпусе и от качества блока питания, ещё так же надо корпус заземлить если не заземлён, ну и конечно качественные vga кабели, как между вудами, так и к монитору.



Всем привет!
Кто-нибудь сталкивался с работоспособностью voodoo2 на чипсетах от viа?
Есть материнка Acorp 6via85p при выставлении шины выше 66mhz voodoo2 отказывается работать. При этом драйверы ставятся, в диспетчере устройств нет конфликтов но при попытке зайти в свойства экрана или запустить игру вешает компьютер. Процессор п3 copermine 1гц, память sdram 133 256mb, win98
Прошивал разные версии bios не помогает.



Посмотрите в Everest частоту PCI при 100-ке. ДОлжна быть строго 33.



Эверест показывает PCI шина 33Мгц
Да и в биос есть параметр: Cpu Host Clock (Cpu/Pci) : 133/33 Mhz я сразу выставил 33 не помогает.
Есть ещё идеи?
Вот эта материнка: http://www.rom.by/articles/6VIA85P/index.htm

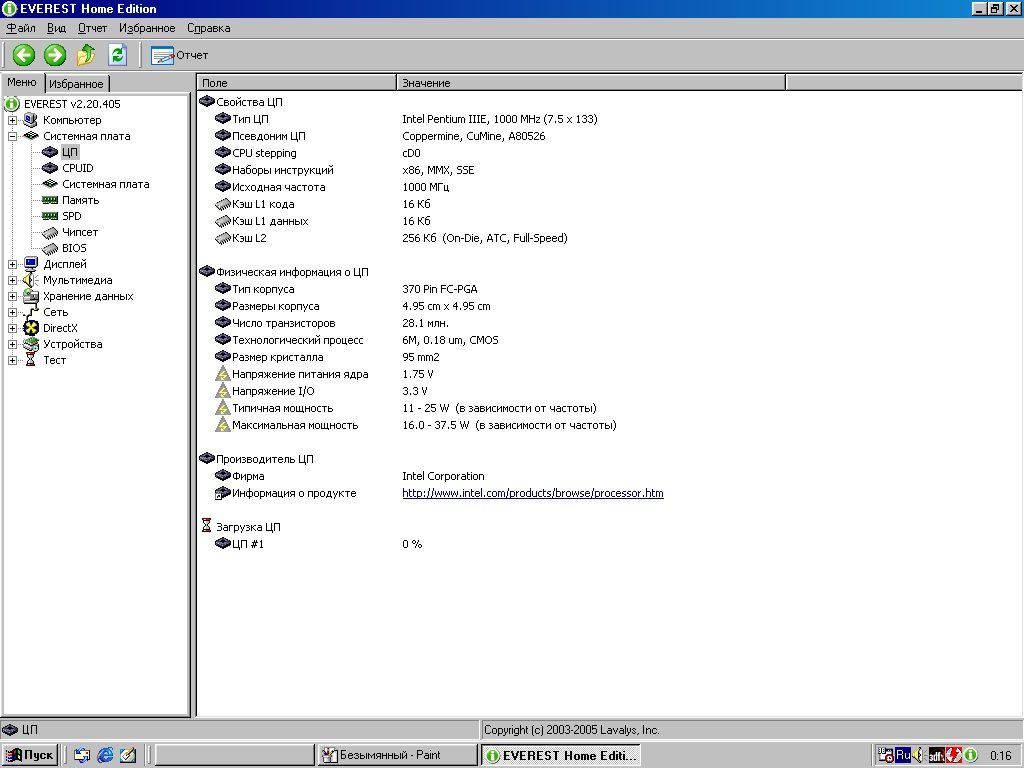

Какой у вас процессор? (лучше из everesta сделать копипаст или шот вкладки ЦП)



Я пробовал ставить два процессора на 650 и 1000 оба copermine



По-моему, этот копермайн не держит 133 шину официально. Отсюда и проблемы. Это уже разгон получается. 100-ю пробовали?



Да, и на 100 тоже самое. Этот процессор прекрасно работает на 440bx с той же самой voodoo2 даже на 140мгц и на via тоже работает без проблем. Только с voodoo2 на via при частоте шины выше 66мгц проблемы. Я думаю тут дело в чипсете via. Маркировка на самом процессоре:
1000/256/133/1,75v
И да, я уже три процессора на неё ставил, выше 66мгц на шине voodoo2 не работает.



Я сдаюсь. Пробовали прошить последний биос?

Я бы ещё посмотрел опции биоса, поотключал бы всё, что звучит странно или точно не нужно и попробовал бы сначала на 100 шине. Сдаётся мне, дело в какой-то фирменной акорповской фиче, которая что-нибудь типа бустит, а на деле получаются проблемы.



То что дело не в процессоре я это с самого начала знал, я пытался здесь выяснить есть ли какие не будь известные проблемы совместимости материнок на via и voodoo2
Ладно, спасибо что пытались помочь.



Предлагается добавить в первый псто:

13. Как мне сделать скриншот игры в glide?

Для снятия шотов в глайдах под win9x/me/xp вам понадобится такая вещь как HyperSnap DX, причём старой версии.

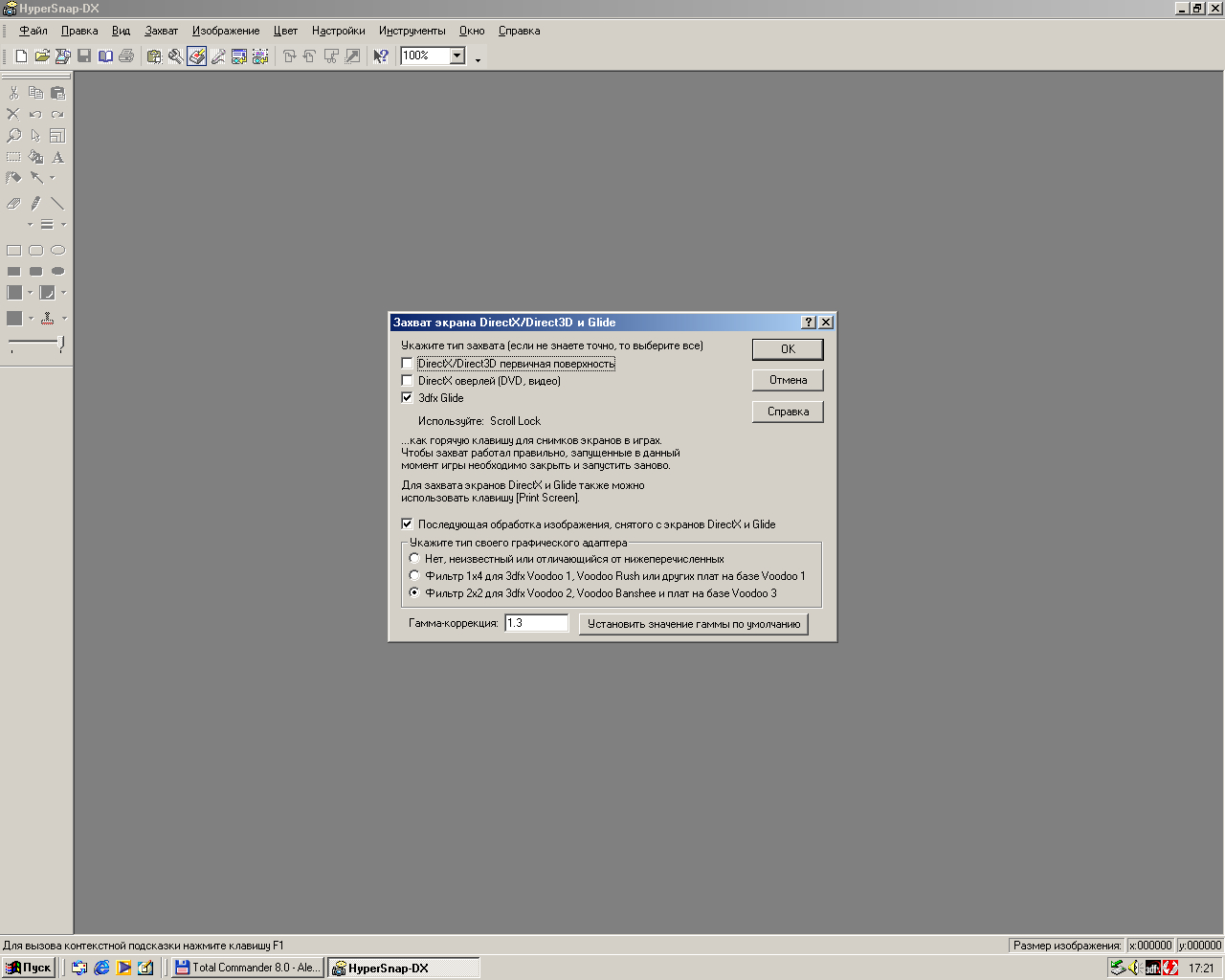

В программе зайдите в меню Захват -> Специальный захват (DirectX, Glide) и выставьте как на картинке:



По умолчанию прога захватывает шот к себе в интерфейс и ждёт ваших действий, но можно настроить снятие шотов сразу в папку.



мать: P4M800PRO-M478 (V1.0)
оперативка: 2 планки по 256 мегабайт DDR
цпу: intel celeron sl704 2.40 GHz
видеокарта: NVIDIA RIVA TNT2 M64 - CT-6930
хдд: seagate 40 gb
система: Windows 98IF
вуду: Voodoo V2 1000
драйвер вуду:
27 Jan 2000 - 3dfx Voodoo2 V3.02.02 - 2272k ZIP
Latest reference Driver, DirectX 7 с сайта http://falconfly.de/voodoo2.htm
(есть и диск официальный там на вин 95, 98 и 2000 драйвера и демки игр)



С помощью переходника вга мама на маму соединил вуду с видеокартой обычным вга кабелем, как написано в инструкции. Затем вывел вуду на монитор. Установил драйверы и вот после перезагрузки компьютера в свойствах рабочего стола не появляется панелька вуду вообще и выходит ошибка "glide2x dll expected voodoo none detected", в играх вуду тоже не включается но отображается в диспетчере оборудования как исправный 3д ускоритель. Подскажите что можно сделать и в чем может быть проблема? (сама вуду в идеальном состоянии будто только с фабрики) Отдельные тесты проводил на НФС 2 и квейк 2 - обе тоже не определили вуду.

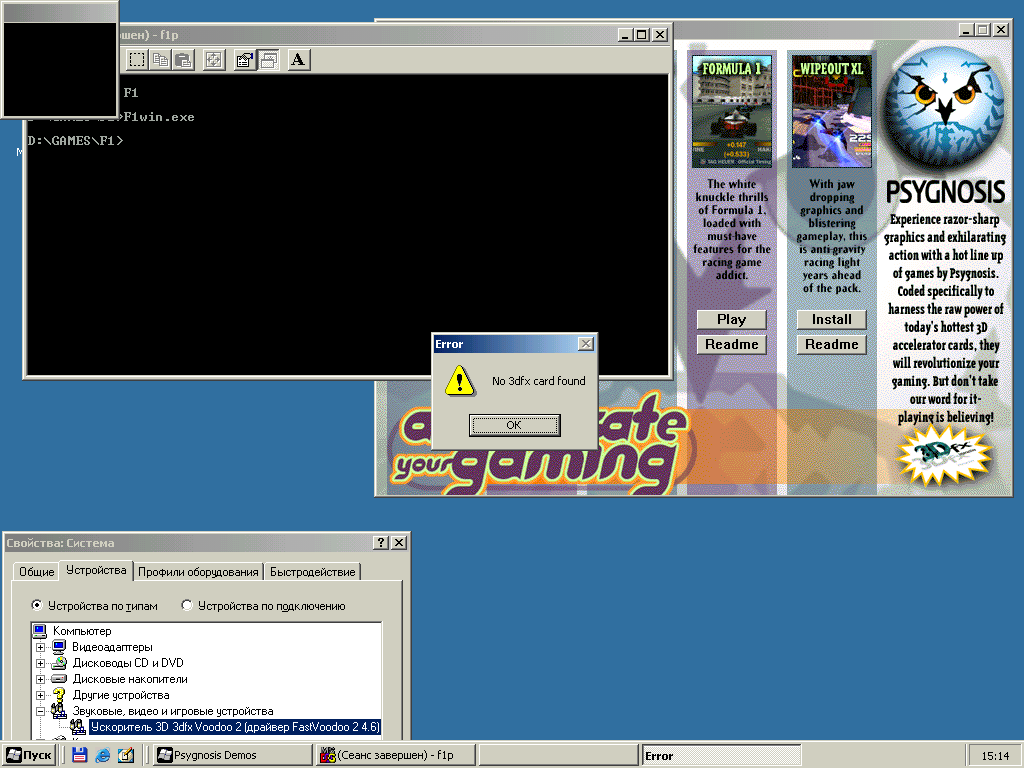

По твоей Вуду 2 есть подозрение, что она не хочет дружить именно с этими дровами. Поставь другие, например вот эти: http://www.falconfly.de/downloads/fastv2-win9x-v46.zip
Ещё есть подозрение, что не очень-то живая твоя Вуду, хоть и выглядит как новая.



А не может быть дело в самой Win98 IF? Судя по меню Пуск стоит именно она.



И дрова... в сообщении одна версия указана, в скриншоте - та, которую я рекомендовать собирался...
Win98 IF, конечно, жуткое глючное нечто (я бы, допустим, Windows ME лучше бы юзал, чем его), но вряд ли система виновата в сообщении о том, что глайд не для этой Вуды... Попробуй ещё Вуду в другой PCI воткнуть. Чем чёрт не шутит.



С PCI 2.1 voodoo1 дружить не умеет.



@Goblinit, вот, кстати этот момент надо бы в шапку внести. И что то там про частоты ещё LANRUS говорил помнится.



Не могу я внести, у меня доУментов нетъ



Какие бы драйвера я не ставил ситуация не меняется и я решил что дело не в них (скрин делал с фаст вуду, потом удалил устройство из диспетчера и поставил те что указал ссылкой). По поводу аппаратной исправности вуду, хз, вот отсканил посмотрите есть ли там следы каких-либо повреждений, я их не вижу, продавец их из заводской хорошо запакованной коробки не вынимал лет 10 наверное и продавал как рабочие (на яндексе открыть оригинал кнопка три точки. еще на плате я открутил коннекторы одного из порта вга папа специально):



Может прозвонить на ней что-нибудь мультиметром?

Пробовал не помогло и ничего не изменило.

Хорошо, я не зразу понял из какой эпохи эта железка, давайте тогда создадим идеальные лаболаторные условия для установки вуду. Для начала даже переведу официальную инструкцию для вин 95 на русский кратко:

Спойлер: V2 - 1000 User's Guide

• Ниже описание установки для win 95.

  1. После включения компьютера вставьте диск из комплекта.
  2. Если включён автозапуск дисков, то менеджер установки запустит интро ролик или попросит установить видео кодек для него.
  3. Если не устанавливать кодек то ролик будет пропущен.
  4. После запуска диска выберите пункт онлайн гайд, прочитайте его внимательно.
  5. Когда прочитаете, закройте гайд и выключите компьютер.
  6. Отключите пк от питания, отсоедините все кабели и откройте его.
  7. Найдите самый близкорасположенный к основной VGA карте PCI слот.
  8. Отсоедините защитные элементы кейса от нужного PCI слота.
  9. Вставьте и закрепите вуду в слот.
  10. Отсоедините vga кабель из своей видеокарты и вставьте его в видеовыход вуду.
  11. Подключите входящий в комплект специальный вга кабель между видеокартой и вуду.
  12. Подключите все кабели обратно и запустите пк. Убедитесь что вга кабель от вашего монитора действительно подключён в видеовывод вуду.
  13. При запуске вин 95 рапортует что найдено новое pci оборудование и определит его название, затем начнёт установку. Выберите источником драйвером диск. Следуйте дальнейшим инструкциям.
  14. Извлеките диск из привода и перезагрузите пк. На этом установка вуду на вин 95 окончена.

Вот еще несколько замечаний из категории "Troubleshooting":

Поддерживает следующие программы:
Direct3D под вин 95:
- в системе обязательно должен быть установлен директ 5.0 или новее, который есть на диске.
- используйте самые последние аудио драйвера для аудиокарты чтобы предотваратить артефакты звука.
- win nt 4.0 не поддерживает директ.

Glide под вин 95 (GLQuake и т.д.):
- Игры написанные под Glide 2.2 или новее поддерживаются этой версией вуду. Если игра сообщает что файл "glide.dll" отсутствует, это означает что такая игра написана под Glide 2.1.1 или ниже и не поддерживается этой версией вуду. Файл glide.dll не требуется для игр, написанных под glide 2.2 или новее.
- Всегда используйте новейший драйвер, файл которого opengl32.dll, который входит в состав драйверов.

DOS Glide игры:
- эта версия вуду поддерживает DOS Glide 2.5 или новее, игры которые используют файл GLIDE2X.OVL, который входит в состав драйверов.

Образ диска (123 мб): https://yadi.sk/d/Y3nFRmadk8sA8 - Кто-нибудь с железной вуду запустите демо версии игр из него и скиньте скрины как оно должно выглядить. Через какой exe/bat файл запускаться и т.д. Итак в соседней теме я попытался собрать альтернативное железо т.к. указанное выше оказалось слишком новым как написали, получился такой конфиг на текущий момент:

Что я сделал:
1. Поставил видеокарту в PCI слот и сразу под ним ускоритель, следуя 7 пункту из офф гайда. Использовал обычный стандартный вга кабель папа на папа + переходник вга мама на мама, вот что получилось в итоге:


2. на хдд установлена ванильная Win 95 без ничего. Далее интересное замечание, если пытаться установить драйвер вуду без установленного драйвера видеокарты, тогда винда не найдёт драйвера на диске где он есть, типа он работает только в 32х битном цветовом режиме или вроде этого.

3. ставлю драйвер видеокарты отсюда:
http://support.amd.com/ru-ru/download/archive/legacy-98me
ставлю DirectX 8.0a отсюда (если ставить директ 6 с диска драйверов, тогда игры пишут не найден dinput.dll а на 8 не пишут)
http://www.falconfly.de/directx.htm
ставлю драйвер на вуду и он определяется в диспетчере оборудования казалось бы (в начале сканирует диск находит драйвер и просит повторно найти специальный длл файл внутри и потом оборудование кушает вин 95). Кстати там же появляется какое-то неизвестное PCI устройство, хотя у меня вставлена только видеокарта и вуду и все. В общем я получаю при запуске игр после всего этого ту же самую ошибку что и на win xp и материнки новее что писал выше. Интересно замечание, если установить драйвера 27 Jan 2000 - 3dfx Voodoo2 V3.02.02 - отсюда: http://www.falconfly.de/voodoo2.htm тогда ошибки с фоток ниже появляются сразу после запуска винды. Еще каким-то чудом появляется панелька вуду в свойствах (на win xp она никогда не появлялась а должна была) но при попытке зайти окно перестаёт отвечать и его можно только вырубить. Еще вопрос после установки директ 8 просит DCOM, без него работать вообще не будет? Может проблема в каких-то библиотеках, может надо опен гл установить отдельно как-то? Я не в курсе таких тонкостей да и кабель такой самодельный норм с переходником?
