Voodoo 1/2. FAQ по использованию

Небольшой FAQ для шаманов-энтузиастов.

1. Что такое этот Voodoo?

Конкретно относя к железу - Voodoo, название некогда очень популярного ряда видеокарт фирмы 3dfx interactive, которая создала под свои видеокарты специальный API называемый Glide , под который большинство старых игрушек и заточено (например Need for Speed II SE).

2. Как именно поставить подобное в мой компьютер?

Конкретно рассматриваются лишь Voodooo 1/2. Почему? В отличии от последующих продуктов у них есть два неоспоримых плюса: PCI интерфейс и сквозная система подключения. Это делает их весьма универсальными, их легко можно поставить и в старый компьютер на базе Pentium II/III, и в навороченную систему с шиной PCI-E вместо AGP.
Поскольку это чистый 3D акселлератор, он не может выводить двухмерное изображение, для этого требуется первичная видеокарта. Какая именно? Практически любая.

Есть два варианта подключения:

1. Вставляется Вуду и через специальный переходник D-Sub (должен быть в комплекте, но в крайнем случае можно обойтись VGA удлинителем, желательно не слишком длинным) подключается к первичной видеокарте. Монитор подключается непосредственно к акселератору.
2. Если на вашем мониторе есть два разьема для подключения видеокарты, то вы вполне можете подключить Voodoo напрямую к одному из них (естественно если это D-SUB или если есть переходник DVI - D-SUB ).

Вот как типично выглядят подобные акселераторы:
Примечание: Отличия между разными производителями заключаются в цвете платы и иногда в разводке памяти (имеется ввиду расположение на плате).

Voodoo можно определить по наличию двух чипов с надписью 3Dfx, одна из
микрохем больше другой (см. скрин).
Voodoo 2 имеет три чипа одинаковых размеров, которые, так или иначе, но расположены треугольником (сверху два текстурных блока, внизу чип отвечающий за буфер кадра.



Voodoo 1 (Diamond)


Voodoo 2 (Creative)

Внимание! Помните что все это возможно только по отношению к ЭЛТ мониторам и ЖК панелям с наличием аналогового входа!

3. Где найти/купить?

С учетом раритетности можно найти на различных компьютерных барахолках, сетевых аукционах или купить с рук. Дорого они, обычно, не стоят, тот же Voodoo 1 можно найти за смешные деньги: 100 рублей, а Vodoo 2 за 200-300 рублей.

4. Какие плюсы у данного решения?

Плюсов несколько: в отличие от эмуляторов Glide, у них 100% совместимость со всеми старыми играми, хорошее качество картинки по сравнению с эмуляторами (некоторые из них могут выдавать артефакты) и больше шансов, что запустятся старые капризные ДОСовские Glide игрушки (выше чем при использовании эмуляторов).

5. Как мне определить вендора (производителя) моего акселератора?

В большинстве случаев определить конкретного производителя поможет сайт www.tdfx.de

Voodoo
http://www.tdfx.de/ger/grafikkarten_voodoo1.shtml
Voodoo II
http://www.tdfx.de/ger/grafikkarten_voodoo2.shtml

Также можно поискать и посравнивать здесь: http://www.3dfx.ch/gallery/v/3dfx_collectors/?g2_navId=xe497c743

6. Сколько набортной памяти на этих платах?

Ускорители серии Voodoo 1 имеют 4 мб набортной памяти, 2 мегабайта под буфер кадра и 2 мб под текстуры. Также встречаются редкие экземпляры от Canopus 3D, которые имеют 6 мб (4мб отведено под текстуры).

Ускорители серии Voodoo 2 имеют два варианта: 8мб или 12мб. Соответственно 4 мб под буфер кадра (в обоих версиях) и 4/8 мб под текстуры.
Визуально отличить их очень просто, на восьмимегабайтной версии не распаяна часть чипов памяти с тыльной стороны платы. Кроме того встречаются обновленные 12мб модели у которых совсем нет памяти на тыльной стороне, на таких платах используются чипы удвоенного объема.
В старых Glide играх прок от 12мегабайтных карт невелик, однако польза от дополнительных мегабайтов в более поздних играх (от 1999го года), например в Quake 3, весьма ощутима.

Также существуют различные профессиональные/полупрофессиональные решения от фирмы Quantum 3D, объем памяти на которых может быть больше, например довольно известные модели Obsidian с двумя наборами чипсетной логики Voodoo 2 на одной плате и целыми 24мб памяти.

7. Где найти драйверы?

Например здесь: http://www.3dfxzone.it/dir/3dfx/index.htm
Либо здесь: http://www.falconfly.de

Там вы найдете богатый набор драйверов под все ОС (включая Linux, Win 2k/XP). Например замечательный драйвер для Voodoo 2 - FastVoodoo 2.
Для Voodoo 1 рекомендую использовать драйверы IceMan'а.

Большой плюс состоит в том, что в Win2k/XP версии дров (для обеих плат) по умолчанию есть поддержка только Glide, что существенно упрощает жизнь - тот же Quake 2 может спокойно работать через OpenGL минипорт (переадресация в Glide) для Voodoo, а может и через обычный OpenGL с использованием вашей первичной видеокарты.

Под Win 98/Me переключение между первичной видеокартой и Вуду осуществляется при помощи утилит 3D Control Center (для Direct3D) и OpenGLswitcher.

Внимание! (касается только FastVoodoo) Если при попытке запустить Glide игру вылезает ошибка "Mapmen returned an error when trying to map memory", скачивайте специальный фикс для драйвера здесь Чаще всего проблема возникает на чипсетах nForce.

На заметку. Под Win 2k/XP может некорректно работать панель управления драйвера. Если вы столкнулись с подобной проблемой, то рекомендуется использовать отдельные твикеры для видеокарт 3dfx.

8. Я слышал про SLI на Voodoo 2, что это?
Возможность совместного рендеринга на двух Voodoo 2. Увеличивает производительность примерно на 70%.
Примечание: Карты должны быть соединены специальным шлейфом. В связи с отсутствием подобного шлейфа в свободной продаже, он делается из обычного шлейфа для флоппи дисковода.

Вот схема переделки, все довольно просто.


Все равно непонятно? Смотрим подробную пошаговую инструкцию по изготовлению.

Снимаем защелку.


Осторожно отгибаем вторую защелку, совсем немного, чтобы прошла над зубцом.


Теперь выталкиваем ее отверткой.


Вид разобранного разьема.


Теперь, в полусобранный разъем, пропускаем шлейф. Собираем правый по чертежу разъем. У готового флоппи шлейфа разъемы установлены наоборот.

Сжимаем посильнее пальцами (на маникюр не смотреть ).


Теперь сжимаем пассатижами.


Сначала с края, потом середину.


Проходимся по всему разьему. Далее срезаем лишний шлейф.


Проверяем качество срезки.


Отсчитываем 15 проводков и прорезаем шлейф.


Немного разрываем прорезь.


Отсчитываем четыре провода и прорезаем еще раз. Потом также разрываем.


Вырезанную часть разворачиваем на 180 градусов.


Заминаем, чтобы держалась. Потом полученное просовываем в полусоединенный разъем.


При необходимости поправляем провода пинцетом и сжимаем пальцами покрепче, чтобы контакты немного накололи провода,
затем опять повторяем процедуру пассатижами.



Подрезаем лишнее.


Готово!

9. Как использовать две Voodoo 2 от разных производителей в SLI режиме ?

Для этого вам понадобятся специальные драйверы.

Под Win 9x/ME эта поддержа есть в последних версиях FastVooodo.

Под Win 2k/XP подойдет koolsmoky's beta driver (http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=1839)
Для включения поддержки mismatched (неидентичного) SLI, нужно залезть в реестр по адресу HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\Glide, где нужно создать строковый параметр SSTV2_MISMATCHED_SLI = 1

Если вы являетесь обладателем платы Quantum3D Obsidian2 или ее профессионального аналога, то для нормальной работы SLI вам понадобится добавить следующие параметры в реестр:

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive]

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2]
@=""

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\D3D]
@=""
"SSTV2_FT_CLK_DEL"="5"
"SSTV2_TF0_CLK_DEL"="7"
"SSTV2_TF1_CLK_DEL"="7"
"SSTV2_SLIM_VIN_CLKDEL"="3"
"SSTV2_SLIM_VOUT_CLKDEL"="2"
"SSTV2_SLIS_VIN_CLKDEL"="3"
"SSTV2_SLIS_VOUT_CLKDEL"="2"

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\Glide]
@=""
"SSTV2_FT_CLK_DEL"="5"
"SSTV2_TF0_CLK_DEL"="7"
"SSTV2_TF1_CLK_DEL"="7"
"SSTV2_SLIM_VIN_CLKDEL"="3"
"SSTV2_SLIM_VOUT_CLKDEL"="2"
"SSTV2_SLIS_VIN_CLKDEL"="3"
"SSTV2_SLIS_VOUT_CLKDEL"="2"

10. Как запускать Direct3D игры на Voodoo 1/2 под Win XP?

Для Voodoo 1.
Запуск Direct3D приложений не представляется возможным.

Для Voodoo 2.
Существуют драйверы с поддержкой Direct3D - LegendgrafiX VoodooMage2
Подробности здесь: http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=1514
Сайт разработчика: http://3dfx.tk

11. Как запускать DOSовские Glide игры на Voodoo 1/2 ?

Для этого понадобится Windows 95/98 или DOS версии 6.21 и выше (стоит заметить что запускать Glide в чистом ДОСе более проблематично чем в среде Windows).
DOS Glide игры используют используют специальный минидрайвер, который находится в папке с самой игрой, драйвер находится в одном файле который называется glide2x.ovl (рекомендую заменить его на тот, что идет в комплекте с драйверами, которые вы поставили на свой Voodoo). Его настройка осуществляется через autoexec.bat.
Подробнее о настройках можно почитать например здесь:
http://www.ixbt.com/video/voodooopt.html
http://www.mdgx.com/3dfx.htm

12. Какие игры потянут такие акселераторы?

На Voodoo 1 хорошо идет GLQuake, Turok, Carmageddon и т.д.; неплохо бегает Quake 2.

Одной Voodoo 2 вполне хватает для нормальной игры без тормозов в такие хиты прошлого как Quake 2, Unreal или Sin, а вот для игр уровня Unreal Tournament/Quake 3 уже маловато и настоятельно рекомендуется SLI.



Заключение:
Я не претендую на откровение и всего лишь описал вам один из способов без особых проблем запустить старую Glide игрушку. Сам акселератор и драйвер под него встают в два щелчка, в то время как с эмулированием могут возникнуть неожиданные проблемы в зависимости от вашей видеокарты.

P.S. 3dfx gone, but never forgotten.



попробуй с другой картой и родными дровами от вуд.



Проблемы со шлейфом у меня выражались в том же Q2 в появлении черестрочности (особенно заметно по тёмным тонам)на каких-то оттенках. Пока решалось перевтыканием шлейфа.
"2D" карты - Riva128ZX (Asus V3000ZX) и GF256DDR (Asus 6800).
Драйвера - ЕМНИП, какие-то Fastvoodoo.
Материнка на i440BX (Asus P2B, ECS P6BXT).



Всё-таки решил проблему переделкой нового шлейфа для SLI.

Посмотрев ещё какое-то видео на стороне, согласился, что никчему первый шаг "Собираем правый по чертежу разъем. У готового флоппи шлейфа разъемы установлены наоборот." Вполне достаточно правильно пересобрать только один разъем с переворачиванием 4 проводов в середине (чтоб разъемы на одну сторону смотрели). В итоге снизился риск неправильного обжима на одной из сторон шлейфа.

Установил и запустил в 1024x768 Star Wars: Shadows of the Empire. Теперь слишком большая скорость стала, буду ставить программку по снижению скорости работы процессора.

p.s. от Matrox в шоке. Раньше не по карману было, только обзоры читал про чёткость в 2D. Теперь поставил и прифигел... Основной компьютер на 660ti курит в сторонке.



Между толковыми карточками нет особой разницы. Матрокс это, или Savage/Riva128/GF256 и т.д. (По крайней мере в плане ретрогейминга)
Это просто в современных карточках аналоговый сигнал выводится по остаточному принципу. Заметил такое начиная с GF6600.



У меня есть Voodoo2 V2 1000 12mb, после запуска Unreal Gold проходит всего несколько минут как изображение начинает рябить фиолетово-красными точками. Все бы ничего, с этим вполне можно было бы играть, т.к. эта рябь не очень большая и скорее похожа на огромное количество мелких красных жучков которые кишат на экране, как будто ШУМ от кабеля, но по мере того как играешь в игру все больше и больше эти жуки заполоняют экран. Убираются эти артефакты следующим образом: включается вертикальная синхронизация и уменьшается частота voodoo2 до 85 Мгц. В моем случае проблемы больше не возникало. Дело в том, что при нагреве чипа voodoo2 у меня вылазят вот такие неприятные графические артефакты, здесь либо охлаждение устанавливать, либо занижать частоту. Плюс ко всему данная рябь у меня отображалась и на скриншотах, что говорит об аппаратной проблеме, с другой стороны voodoo2 любят зависать при перегреве, у меня же была только рябь, но это при стандартных 90 Мгц.



@WA4,
Радиаторы повесить на термоклей можно.
Или озаботиться с обдувом карточки. Хотя бы слабым потоком, не дающим собираться тёплому воздуху в кармане под ней.
Или и то и другое вместе.



Да это понятно. Я просто описал как решил проблему перегрева без радиаторов и вентиляторов. Когда одеваешь радиатор, если сильно "повезет" можно убить ноги, а они очень хлюпенькие у чипа. От вентиляторов будет лишняя пыль. Поэтому если не помогают заниженные частоты только тогда советовал бы переходить к тому чтобы вешать какое то доп. охлаждение. Производительность на заниженной частоте у voodoo2 падает в среднем на 5-10 фпс, что на глаз не сильно заметно.



Давно имею карточку Innovision 3dx 5000 3Dfx Voodoo 1 4Mb, но не было кабеля-удлинителя. Когда разбирал завалы на работе, обнаружил такой, правда, в нём были погнуты контакты, обрадованный, я подумал, ничего страшного, выпрямлю и наконец-то заюзаю карточку, т.к., ну, очень давно хотелось попробовать именно Voodoo 1 или Voodoo 2 в этой связке - 2D-3D карта + Voodoo. Выпрямил кабель, поставил карточку (Matrox Millennium G200) и Innovision 3Dfx Voodoo 1 (3dx 5000), соединил кабелем (вроде бы, правильно, папу в этом коротком кабеле в VGA порт Matrox Millennium G200, маму в 3Dfx, а кабелем на монитор уже непосредственно с видеовыхода 3Dfx, изображение появилось, значит, кабель работает, подумал я и начал ставить драйвера. Господи! Я вчера до половины седьмого утра провозился - безрезультатно! Симптомы: драйверы ставятся и Voodoo 1 отображается в Диспетчере устройств в Мультимедиа устройствах, в свойствах монитора (по правой кнопке мыши на Рабочем Столе) вкладка с Voodoo отображается, там можно понастраивать и включить ускорение 3Dfx. Ставлю Лару Крофт и 3Dfx патч. Игра выдает мне, что не может загрузить изображение в текстурный блок(что-то такое, могу, если нужно, уточнить) и крэшится с ошибкой на Рабочий Стол. Need For Speed II SE, который при установке сам же определяет 3Dfx и спрашивает, а нужно ли ставить ещё и другие драйверы, ведь в Системе установлен Voodoo 1 (я пробовал оба способа), либо вываливается на Рабочий Стол с критической ошибкой (код тоже приведу, если нужно), либо запускается, но чёрный экран и ничего не происходит. Поскольку, карта ко мне попала в OEM-комплектации, диска с драйверами у меня нет, но я качал драйвера с Philscomputerlab.com, Falconfly.de, даже нашел, вроде бы, родной драйвер от Innovision (Вроде как, устройство называлось Mighty 3D Accelerator), но, всё бесполезно. Карта, вроде бы, рабочая, была бы не рабочая, не определялась бы и не пропускала бы сквозь себя изображение на монитор, верно? То же самое с кабелем - не работал бы, ничего бы на мониторе не было. Пробовал на двух компах, конфигурации:
ASUS P2L97/P-II-350/192Mb SD RAM PC-133/Matrox Millennium G200/Creative Sound Blaster 16 Vibra ISA отдельной картой/Windows 98 SE/Innovision 3Dfx Voodoo 1 3DX5000 4Mb
PCChips M747/PII-350/128Mb SD RAM PC-133/SiS 6326 AGP 8Mb встроенной картой/Creative SoundBlaster 16 Vibra ISA отдельной картой/также в материнской плате имеется встроенный звук C-Media CMI 8330 SoundPro/Windows 95 OSR2/Innovision 3Dfx Voodoo 1 3DX5000 4Mb.
Огромная просьба помочь. Очень уж хочется завести эту железку, но я уже не знаю, что пробовать. Да, настройки БИВИСа дефолтные, вроде ничего не трогал.

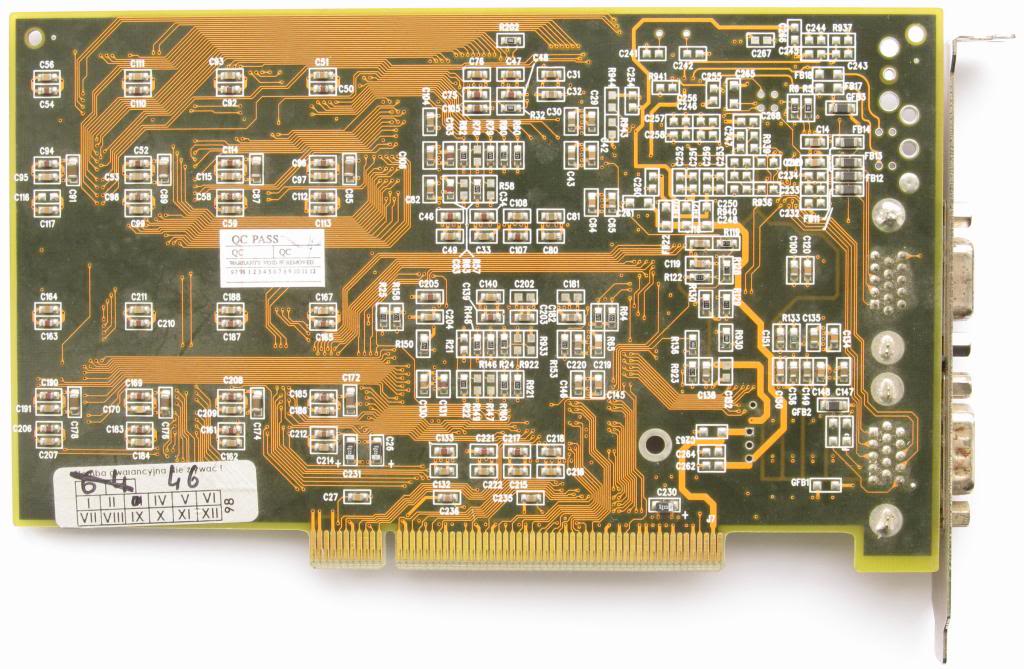

Карточка такая:
