Voodoo 1/2. FAQ по использованию

Небольшой FAQ для шаманов-энтузиастов.

1. Что такое этот Voodoo?

Конкретно относя к железу - Voodoo, название некогда очень популярного ряда видеокарт фирмы 3dfx interactive, которая создала под свои видеокарты специальный API называемый Glide , под который большинство старых игрушек и заточено (например Need for Speed II SE).

2. Как именно поставить подобное в мой компьютер?

Конкретно рассматриваются лишь Voodooo 1/2. Почему? В отличии от последующих продуктов у них есть два неоспоримых плюса: PCI интерфейс и сквозная система подключения. Это делает их весьма универсальными, их легко можно поставить и в старый компьютер на базе Pentium II/III, и в навороченную систему с шиной PCI-E вместо AGP.
Поскольку это чистый 3D акселлератор, он не может выводить двухмерное изображение, для этого требуется первичная видеокарта. Какая именно? Практически любая.

Есть два варианта подключения:

1. Вставляется Вуду и через специальный переходник D-Sub (должен быть в комплекте, но в крайнем случае можно обойтись VGA удлинителем, желательно не слишком длинным) подключается к первичной видеокарте. Монитор подключается непосредственно к акселератору.
2. Если на вашем мониторе есть два разьема для подключения видеокарты, то вы вполне можете подключить Voodoo напрямую к одному из них (естественно если это D-SUB или если есть переходник DVI - D-SUB ).

Вот как типично выглядят подобные акселераторы:
Примечание: Отличия между разными производителями заключаются в цвете платы и иногда в разводке памяти (имеется ввиду расположение на плате).

Voodoo можно определить по наличию двух чипов с надписью 3Dfx, одна из
микрохем больше другой (см. скрин).
Voodoo 2 имеет три чипа одинаковых размеров, которые, так или иначе, но расположены треугольником (сверху два текстурных блока, внизу чип отвечающий за буфер кадра.



Voodoo 1 (Diamond)


Voodoo 2 (Creative)

Внимание! Помните что все это возможно только по отношению к ЭЛТ мониторам и ЖК панелям с наличием аналогового входа!

3. Где найти/купить?

С учетом раритетности можно найти на различных компьютерных барахолках, сетевых аукционах или купить с рук. Дорого они, обычно, не стоят, тот же Voodoo 1 можно найти за смешные деньги: 100 рублей, а Vodoo 2 за 200-300 рублей.

4. Какие плюсы у данного решения?

Плюсов несколько: в отличие от эмуляторов Glide, у них 100% совместимость со всеми старыми играми, хорошее качество картинки по сравнению с эмуляторами (некоторые из них могут выдавать артефакты) и больше шансов, что запустятся старые капризные ДОСовские Glide игрушки (выше чем при использовании эмуляторов).

5. Как мне определить вендора (производителя) моего акселератора?

В большинстве случаев определить конкретного производителя поможет сайт www.tdfx.de

Voodoo
http://www.tdfx.de/ger/grafikkarten_voodoo1.shtml
Voodoo II
http://www.tdfx.de/ger/grafikkarten_voodoo2.shtml

Также можно поискать и посравнивать здесь: http://www.3dfx.ch/gallery/v/3dfx_collectors/?g2_navId=xe497c743

6. Сколько набортной памяти на этих платах?

Ускорители серии Voodoo 1 имеют 4 мб набортной памяти, 2 мегабайта под буфер кадра и 2 мб под текстуры. Также встречаются редкие экземпляры от Canopus 3D, которые имеют 6 мб (4мб отведено под текстуры).

Ускорители серии Voodoo 2 имеют два варианта: 8мб или 12мб. Соответственно 4 мб под буфер кадра (в обоих версиях) и 4/8 мб под текстуры.
Визуально отличить их очень просто, на восьмимегабайтной версии не распаяна часть чипов памяти с тыльной стороны платы. Кроме того встречаются обновленные 12мб модели у которых совсем нет памяти на тыльной стороне, на таких платах используются чипы удвоенного объема.
В старых Glide играх прок от 12мегабайтных карт невелик, однако польза от дополнительных мегабайтов в более поздних играх (от 1999го года), например в Quake 3, весьма ощутима.

Также существуют различные профессиональные/полупрофессиональные решения от фирмы Quantum 3D, объем памяти на которых может быть больше, например довольно известные модели Obsidian с двумя наборами чипсетной логики Voodoo 2 на одной плате и целыми 24мб памяти.

7. Где найти драйверы?

Например здесь: http://www.3dfxzone.it/dir/3dfx/index.htm
Либо здесь: http://www.falconfly.de

Там вы найдете богатый набор драйверов под все ОС (включая Linux, Win 2k/XP). Например замечательный драйвер для Voodoo 2 - FastVoodoo 2.
Для Voodoo 1 рекомендую использовать драйверы IceMan'а.

Большой плюс состоит в том, что в Win2k/XP версии дров (для обеих плат) по умолчанию есть поддержка только Glide, что существенно упрощает жизнь - тот же Quake 2 может спокойно работать через OpenGL минипорт (переадресация в Glide) для Voodoo, а может и через обычный OpenGL с использованием вашей первичной видеокарты.

Под Win 98/Me переключение между первичной видеокартой и Вуду осуществляется при помощи утилит 3D Control Center (для Direct3D) и OpenGLswitcher.

Внимание! (касается только FastVoodoo) Если при попытке запустить Glide игру вылезает ошибка "Mapmen returned an error when trying to map memory", скачивайте специальный фикс для драйвера здесь Чаще всего проблема возникает на чипсетах nForce.

На заметку. Под Win 2k/XP может некорректно работать панель управления драйвера. Если вы столкнулись с подобной проблемой, то рекомендуется использовать отдельные твикеры для видеокарт 3dfx.

8. Я слышал про SLI на Voodoo 2, что это?
Возможность совместного рендеринга на двух Voodoo 2. Увеличивает производительность примерно на 70%.
Примечание: Карты должны быть соединены специальным шлейфом. В связи с отсутствием подобного шлейфа в свободной продаже, он делается из обычного шлейфа для флоппи дисковода.

Вот схема переделки, все довольно просто.


Все равно непонятно? Смотрим подробную пошаговую инструкцию по изготовлению.

Снимаем защелку.


Осторожно отгибаем вторую защелку, совсем немного, чтобы прошла над зубцом.


Теперь выталкиваем ее отверткой.


Вид разобранного разьема.


Теперь, в полусобранный разъем, пропускаем шлейф. Собираем правый по чертежу разъем. У готового флоппи шлейфа разъемы установлены наоборот.

Сжимаем посильнее пальцами (на маникюр не смотреть ).


Теперь сжимаем пассатижами.


Сначала с края, потом середину.


Проходимся по всему разьему. Далее срезаем лишний шлейф.


Проверяем качество срезки.


Отсчитываем 15 проводков и прорезаем шлейф.


Немного разрываем прорезь.


Отсчитываем четыре провода и прорезаем еще раз. Потом также разрываем.


Вырезанную часть разворачиваем на 180 градусов.


Заминаем, чтобы держалась. Потом полученное просовываем в полусоединенный разъем.


При необходимости поправляем провода пинцетом и сжимаем пальцами покрепче, чтобы контакты немного накололи провода,
затем опять повторяем процедуру пассатижами.



Подрезаем лишнее.


Готово!

9. Как использовать две Voodoo 2 от разных производителей в SLI режиме ?

Для этого вам понадобятся специальные драйверы.

Под Win 9x/ME эта поддержа есть в последних версиях FastVooodo.

Под Win 2k/XP подойдет koolsmoky's beta driver (http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=1839)
Для включения поддержки mismatched (неидентичного) SLI, нужно залезть в реестр по адресу HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\Glide, где нужно создать строковый параметр SSTV2_MISMATCHED_SLI = 1

Если вы являетесь обладателем платы Quantum3D Obsidian2 или ее профессионального аналога, то для нормальной работы SLI вам понадобится добавить следующие параметры в реестр:

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive]

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2]
@=""

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\D3D]
@=""
"SSTV2_FT_CLK_DEL"="5"
"SSTV2_TF0_CLK_DEL"="7"
"SSTV2_TF1_CLK_DEL"="7"
"SSTV2_SLIM_VIN_CLKDEL"="3"
"SSTV2_SLIM_VOUT_CLKDEL"="2"
"SSTV2_SLIS_VIN_CLKDEL"="3"
"SSTV2_SLIS_VOUT_CLKDEL"="2"

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\Glide]
@=""
"SSTV2_FT_CLK_DEL"="5"
"SSTV2_TF0_CLK_DEL"="7"
"SSTV2_TF1_CLK_DEL"="7"
"SSTV2_SLIM_VIN_CLKDEL"="3"
"SSTV2_SLIM_VOUT_CLKDEL"="2"
"SSTV2_SLIS_VIN_CLKDEL"="3"
"SSTV2_SLIS_VOUT_CLKDEL"="2"

10. Как запускать Direct3D игры на Voodoo 1/2 под Win XP?

Для Voodoo 1.
Запуск Direct3D приложений не представляется возможным.

Для Voodoo 2.
Существуют драйверы с поддержкой Direct3D - LegendgrafiX VoodooMage2
Подробности здесь: http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=1514
Сайт разработчика: http://3dfx.tk

11. Как запускать DOSовские Glide игры на Voodoo 1/2 ?

Для этого понадобится Windows 95/98 или DOS версии 6.21 и выше (стоит заметить что запускать Glide в чистом ДОСе более проблематично чем в среде Windows).
DOS Glide игры используют используют специальный минидрайвер, который находится в папке с самой игрой, драйвер находится в одном файле который называется glide2x.ovl (рекомендую заменить его на тот, что идет в комплекте с драйверами, которые вы поставили на свой Voodoo). Его настройка осуществляется через autoexec.bat.
Подробнее о настройках можно почитать например здесь:
http://www.ixbt.com/video/voodooopt.html
http://www.mdgx.com/3dfx.htm

12. Какие игры потянут такие акселераторы?

На Voodoo 1 хорошо идет GLQuake, Turok, Carmageddon и т.д.; неплохо бегает Quake 2.

Одной Voodoo 2 вполне хватает для нормальной игры без тормозов в такие хиты прошлого как Quake 2, Unreal или Sin, а вот для игр уровня Unreal Tournament/Quake 3 уже маловато и настоятельно рекомендуется SLI.



Заключение:
Я не претендую на откровение и всего лишь описал вам один из способов без особых проблем запустить старую Glide игрушку. Сам акселератор и драйвер под него встают в два щелчка, в то время как с эмулированием могут возникнуть неожиданные проблемы в зависимости от вашей видеокарты.

P.S. 3dfx gone, but never forgotten.



Подозреваю, будет длинная карта в 6 слоёв.

--- добавлено 27 фев 2018, предыдущее сообщение размещено: 27 фев 2018 ---

Если не в 8...



6 слоев это обычная в2 любая. с мостом 8 или 10. получится очень дорого



Как должны инсталлироваться драйверы Voodoo 2? Был на Митино, нашёл карточку с 3Dfx Voodoo 2, приношу домой, инсталлирую в машину с P1-100/32Mb/S3 Virdge DX/Windows 95. В Диспетчере Задач о нём ничего не слышно, но драйвера ставятся через Установка Оборудования. Перезагружаюсь, игры пока не пробовал, но всё равно ни в Диспетчере Задач, ни в Свойствах Экрана ничего не слышно о Voodoo 2. Так и должно быть? Изображение Рабочего Стола через Voodoo показывает, значит PassThrough-кабель работает. Попробую сейчас Carmageddon и Quake запустить.
PS. Plug and Play OS в BIOS выставил, а также Resources controlled by поставил на Auto.



Она в диспетчере устройств в разделе мультимедиа стоит?

--- добавлено 1 апр 2018, предыдущее сообщение размещено: 1 апр 2018 ---

Какие драйвера установлены?



В диспетчере задач в Мультимедиа не отображается, дрова были официальные и FastVoodoo.
PS. Попробую в другой клмп поставить.



Не должно так быть. В Windows 95 Voodoo 2 должна быть видна в пункте с названием "аудио- видео- и игровые контроллеры".

--- добавлено 1 апр 2018, предыдущее сообщение размещено: 1 апр 2018 ---

А в свойствах экрана должна ещё одна закладка появиться с настройками.



Вот и я о том же. Помню, что в видео про Voodoo 2 у Дмитрия Бачило таки была в свойствах экрана вкладка с Voodoo 2. Ладно попробую на других компах, отпишусь.
PS. А может всему виной окисление контактов? Может как в случае с оперативной памятью пройтись ластиком и всё заработает?



Для начала - карта должна быть видна в списке устройств, выводимом BIOS при включении/перезагрузке. Как Multimedia Controller Device.

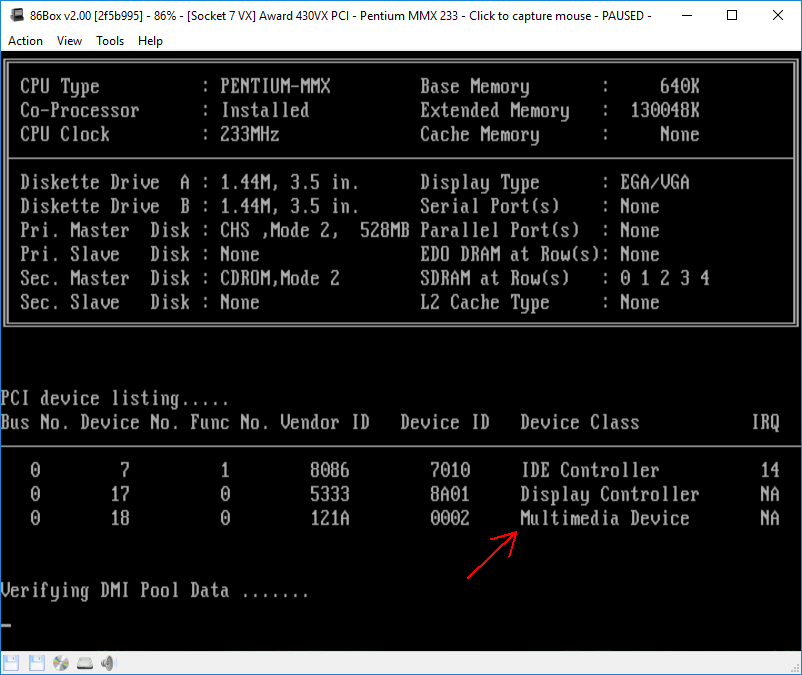

Да-да, вот в этом месте:



@mr3dx, 90% что карточка -- труп. Осмотрите внимательно три больших чипа на предмет погнутых\замкнутых выводов. Весьма частая причина не определяющихся Voodoo1/2.



Ну, начнём-с!

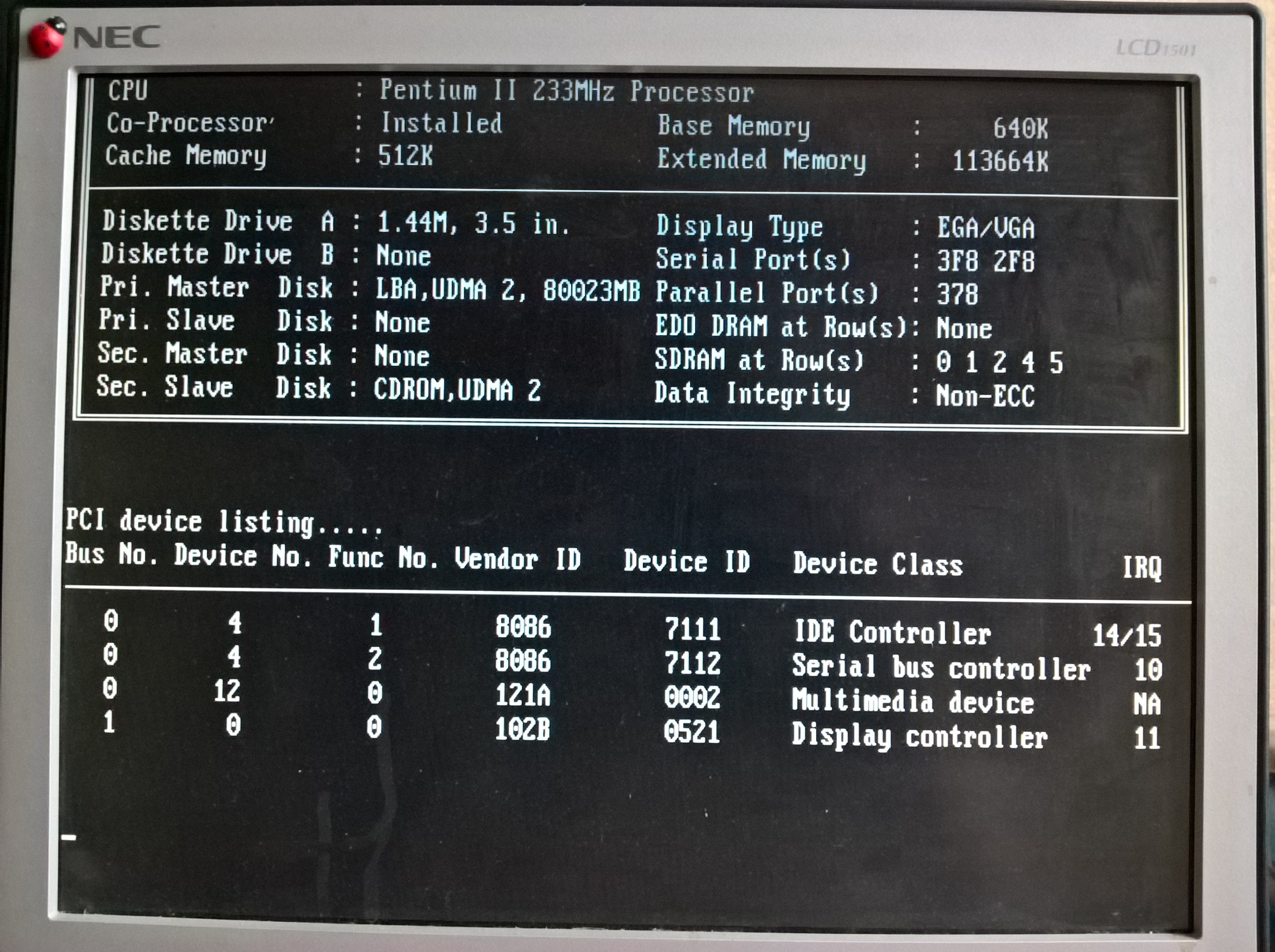

Multimedia device показывается.Windows 98 SE сейчас буду ставить. Машина: Intel Pentium II 350/128Mb SDRAM PC-100/ASUS P2L97/Creative Sound Blaster 16 Vibra. На самом 3Dfx, кстати, написано 12 Mb, но плата зелёная, стало быть не от Diamond.



Погоди, а на том компе с Windows 95 не определялась? Походу причина не в карте, а слоте PCI или контроллере... Впрочем, Pentium II для Voodoo II всяко лучше, чем Pentium I.



@Дарк Шнайдер, да-да, с праздником! Чуть не забыл!



Серьёзно такую карту сделали или фейк 1 апреля? Да, с праздником всех!

Спойлер: ОФФТОП

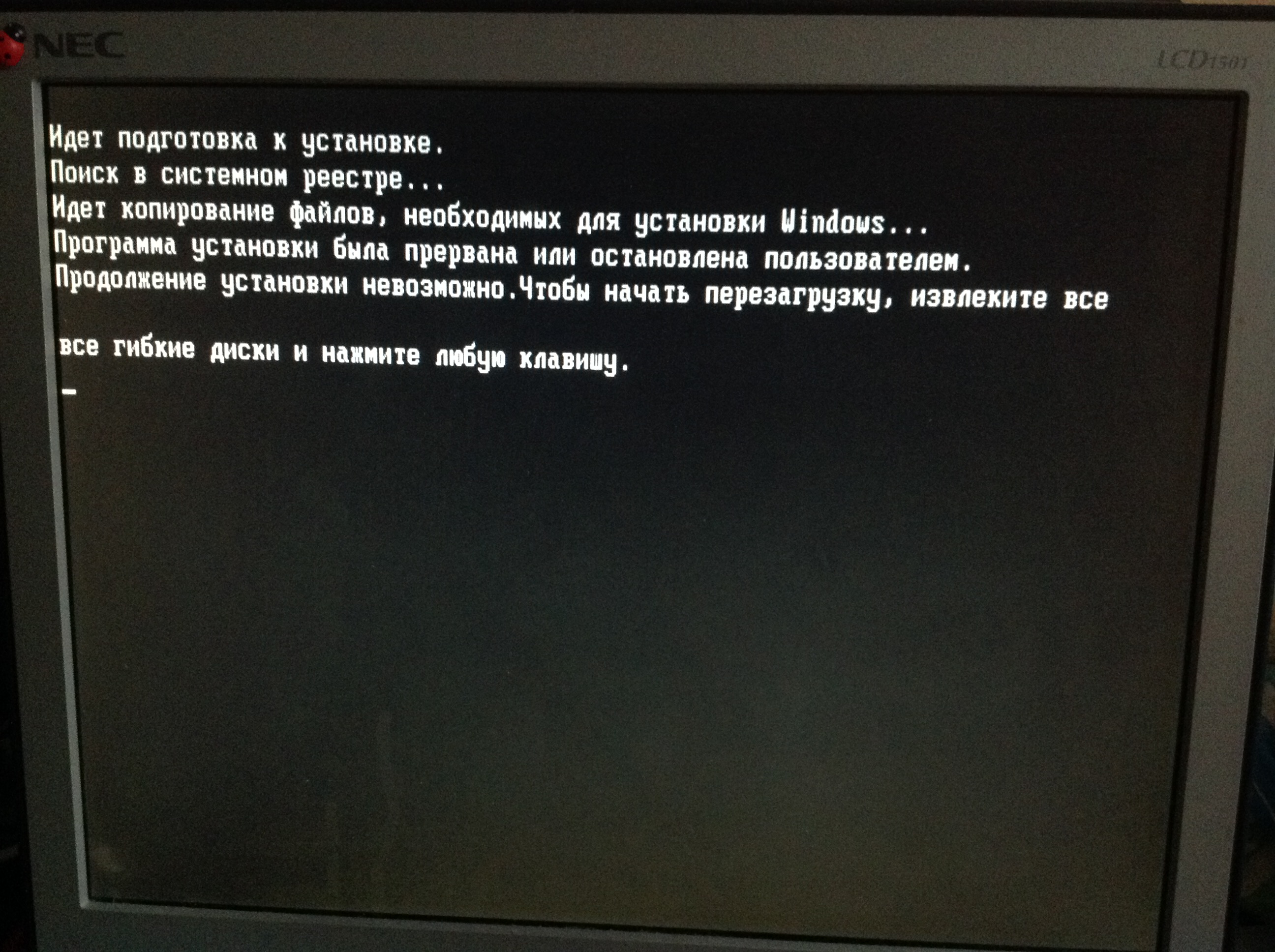

Что-то столкнулся с такой проблемой: не могу поставить Windows 98SE с "реаниматорского" диска, доходит до проверки, потом "Копирование системных файлов" и вот-вот должна запуститься оболочка установки Windows 98 SE, но всё вываливается в DOS и ничего не происходит. Странно, помню, такая была проблема, когда привод IDE не стоял Мастером (на слейве не работало, а на мастере всё ОК), но сейчас всё на Мастере. Нарезаю оригинальный диск с Win98 без всяких Реаниматоров

--- добавлено 1 апр 2018, предыдущее сообщение размещено: 1 апр 2018 ---

А если просто воткнуть в машину с P4 и Windows XP установить дрова под XP прокатит? Не очень хочется сейчас возиться с Windows 98 SE.



Прокатит, но надо будет для 2 драйверов сделать запуск на уровне ядра. Так как официальных драйверов под WinXp нет - ставить надо последние для Win2000. А там графическая подсистема - часть ядра. Соответственно под WinXp эти драйвера не каждый раз карту инициализируют без этого исправления.
Конкретнее - после установки зайти в диспетчер устройств, включить в опциях "показать скрытые у-ва", для "Voodoo2 Memory Mapper" и "Voodoo2 PCI Port I/O" поставить тип автозагрузки "Система". Оба устройства находятся в "Драйверы устройств не Plug and Play".

Пара косяков остаётся (частота обновления экрана не регулируется ползунками и панель информации кривая). Второе лечится прививкой riched20.dll от Win9x, качать исправленную версию тут.



Судя по следующему сообщению возиться придётся в любом случае.
Я бы посоветовал поставить на комп, который с Pentium II один из этих дистрибутивов: Windows 98IF - Старый DOS. Abandonware, старые игры и программы - скачать! - велика вероятность, что как раз с ними возиться не придётся: поставил - всё работает из коробки - пользуешься.



Это, конечно, немного оффтоп, но мне надоело уже возиться Ситуация: ASUS P2L97/Intel Pentium 2 233 (потому что напутано с джамперами, а так должно быть 333)/128 Mb SDRAM PC-100/Matrox Millennium G200 8 Mb/IBM DeskStar 80 Gb, соединено простым 40-pin кабелем/NEC CDRW тоже 40-pin кабель. HDD на Primary IDE Master, CDRW на Secondary IDE Slave (потому что сам так определился, хотя я ставил кабелем на мастер, хотя и без джампера, на HDD джампера стоят согласно мануалу (2 джампера на мастер, 16 heads). Format C: выбираю Fat32 и сколько FDisk от Winflows 98 SE умеет - 10 Гб. Винда не ставится, проходит ScanDisk, часто с ошибками о неправильном обозначении места, а иногда о каких-то повреждённых файлах, всегда жму коррекцию, проверка проходит, надпись копирование файлов Windows, после чего должна запуститься оболочка установки, но либо вылетает чёрный экран без ошибки, либо с такой

Пробовал в 2 Gb и FAT16, всё то же самое. Пробовал другие дистрибутивы, всё то же самое. Вытащил Voodoo и всё, что возможно, то же самое.

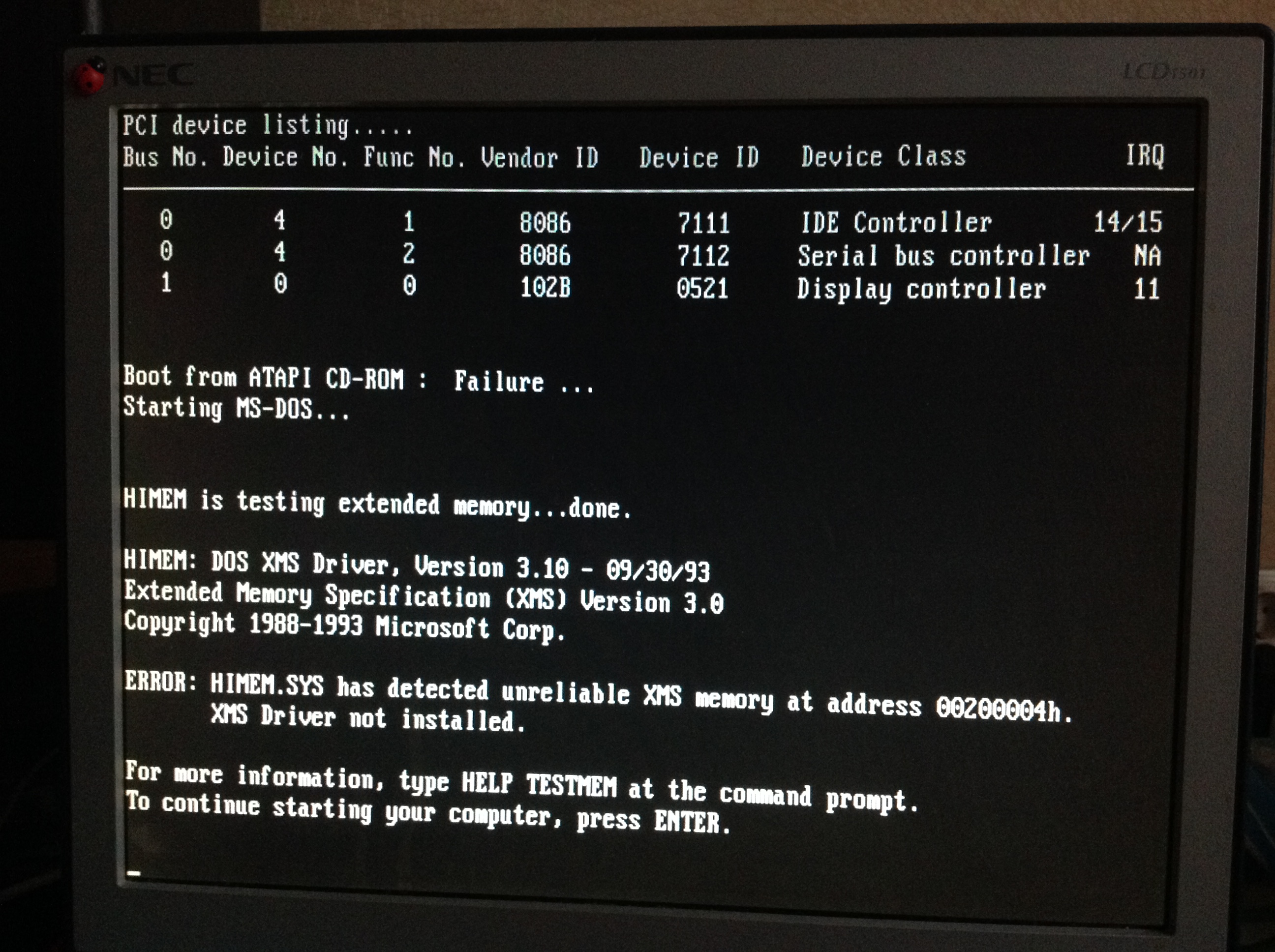

Поставил MS-DOS 6.22 с CD, а там диск с полным фаршем, MSCDEX, mouse, Hi Memory driver и вот DOS выдал такое сообщение


Никогда у меня такого не было. Что это и как с этим бороться?
PS. Планки памяти лишние пробовал вытаскивать и кабель 80-pin на HDD тоже.
PPS. Настройки БИОСа сбрасывал. Одно но только, на мамке отломана держалка батарейки, поэтому, батарейки на мамке нет.



ХЗ. Для начала все же разобраться с джамперами (всеми). Мало ли чего там забавного выставлено.
После чего чистка планок памяти стёркой и разъёмов перевтыком.
Кроватку батарейки впаять.
Если без изменений - думать.



А отсутствие батарейки может влиять?
