Voodoo 1/2. FAQ по использованию

Небольшой FAQ для шаманов-энтузиастов.

1. Что такое этот Voodoo?

Конкретно относя к железу - Voodoo, название некогда очень популярного ряда видеокарт фирмы 3dfx interactive, которая создала под свои видеокарты специальный API называемый Glide , под который большинство старых игрушек и заточено (например Need for Speed II SE).

2. Как именно поставить подобное в мой компьютер?

Конкретно рассматриваются лишь Voodooo 1/2. Почему? В отличии от последующих продуктов у них есть два неоспоримых плюса: PCI интерфейс и сквозная система подключения. Это делает их весьма универсальными, их легко можно поставить и в старый компьютер на базе Pentium II/III, и в навороченную систему с шиной PCI-E вместо AGP.
Поскольку это чистый 3D акселлератор, он не может выводить двухмерное изображение, для этого требуется первичная видеокарта. Какая именно? Практически любая.

Есть два варианта подключения:

1. Вставляется Вуду и через специальный переходник D-Sub (должен быть в комплекте, но в крайнем случае можно обойтись VGA удлинителем, желательно не слишком длинным) подключается к первичной видеокарте. Монитор подключается непосредственно к акселератору.
2. Если на вашем мониторе есть два разьема для подключения видеокарты, то вы вполне можете подключить Voodoo напрямую к одному из них (естественно если это D-SUB или если есть переходник DVI - D-SUB ).

Вот как типично выглядят подобные акселераторы:
Примечание: Отличия между разными производителями заключаются в цвете платы и иногда в разводке памяти (имеется ввиду расположение на плате).

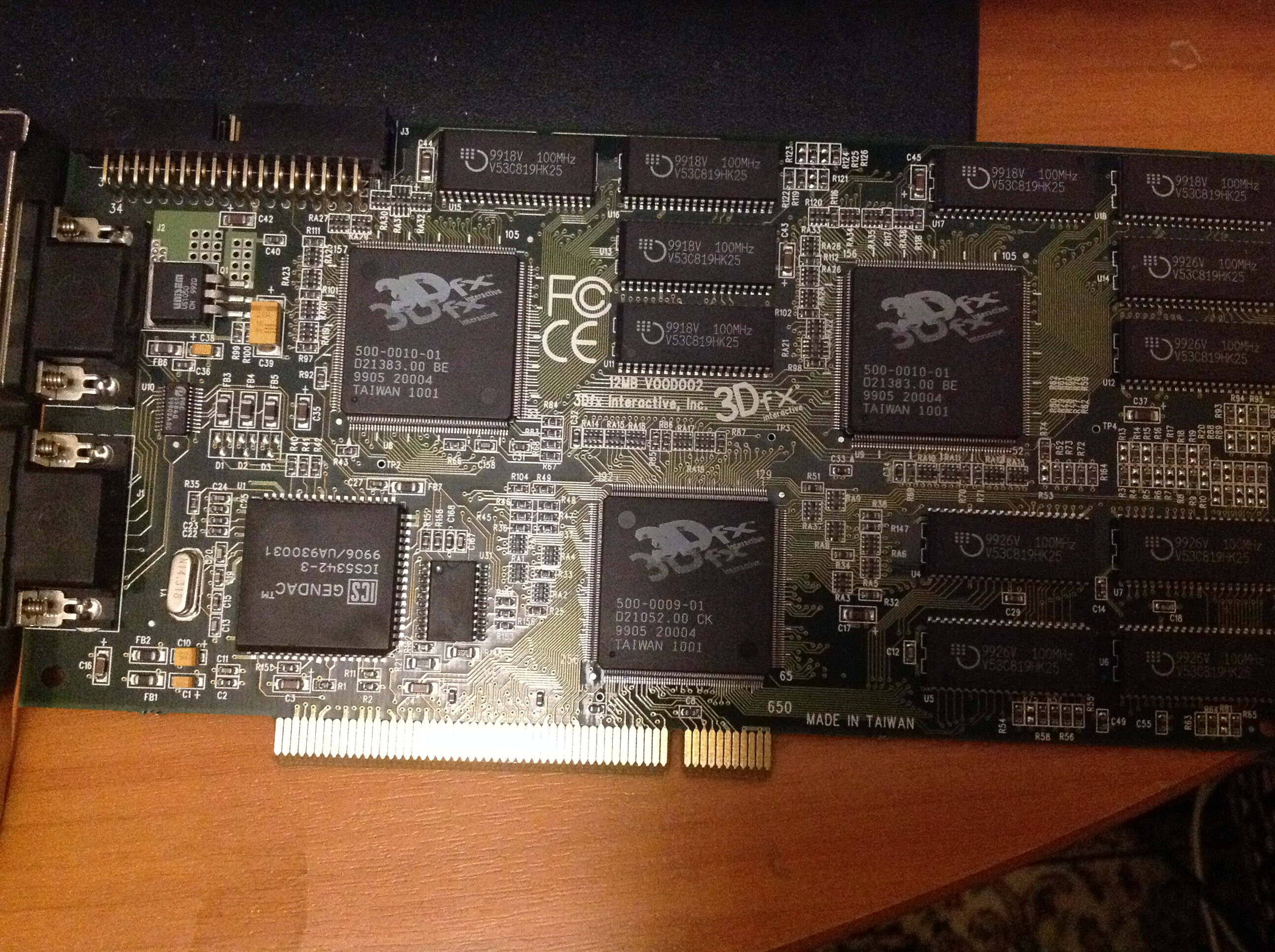

Voodoo можно определить по наличию двух чипов с надписью 3Dfx, одна из
микрохем больше другой (см. скрин).
Voodoo 2 имеет три чипа одинаковых размеров, которые, так или иначе, но расположены треугольником (сверху два текстурных блока, внизу чип отвечающий за буфер кадра.



Voodoo 1 (Diamond)


Voodoo 2 (Creative)

Внимание! Помните что все это возможно только по отношению к ЭЛТ мониторам и ЖК панелям с наличием аналогового входа!

3. Где найти/купить?

С учетом раритетности можно найти на различных компьютерных барахолках, сетевых аукционах или купить с рук. Дорого они, обычно, не стоят, тот же Voodoo 1 можно найти за смешные деньги: 100 рублей, а Vodoo 2 за 200-300 рублей.

4. Какие плюсы у данного решения?

Плюсов несколько: в отличие от эмуляторов Glide, у них 100% совместимость со всеми старыми играми, хорошее качество картинки по сравнению с эмуляторами (некоторые из них могут выдавать артефакты) и больше шансов, что запустятся старые капризные ДОСовские Glide игрушки (выше чем при использовании эмуляторов).

5. Как мне определить вендора (производителя) моего акселератора?

В большинстве случаев определить конкретного производителя поможет сайт www.tdfx.de

Voodoo
http://www.tdfx.de/ger/grafikkarten_voodoo1.shtml
Voodoo II
http://www.tdfx.de/ger/grafikkarten_voodoo2.shtml

Также можно поискать и посравнивать здесь: http://www.3dfx.ch/gallery/v/3dfx_collectors/?g2_navId=xe497c743

6. Сколько набортной памяти на этих платах?

Ускорители серии Voodoo 1 имеют 4 мб набортной памяти, 2 мегабайта под буфер кадра и 2 мб под текстуры. Также встречаются редкие экземпляры от Canopus 3D, которые имеют 6 мб (4мб отведено под текстуры).

Ускорители серии Voodoo 2 имеют два варианта: 8мб или 12мб. Соответственно 4 мб под буфер кадра (в обоих версиях) и 4/8 мб под текстуры.

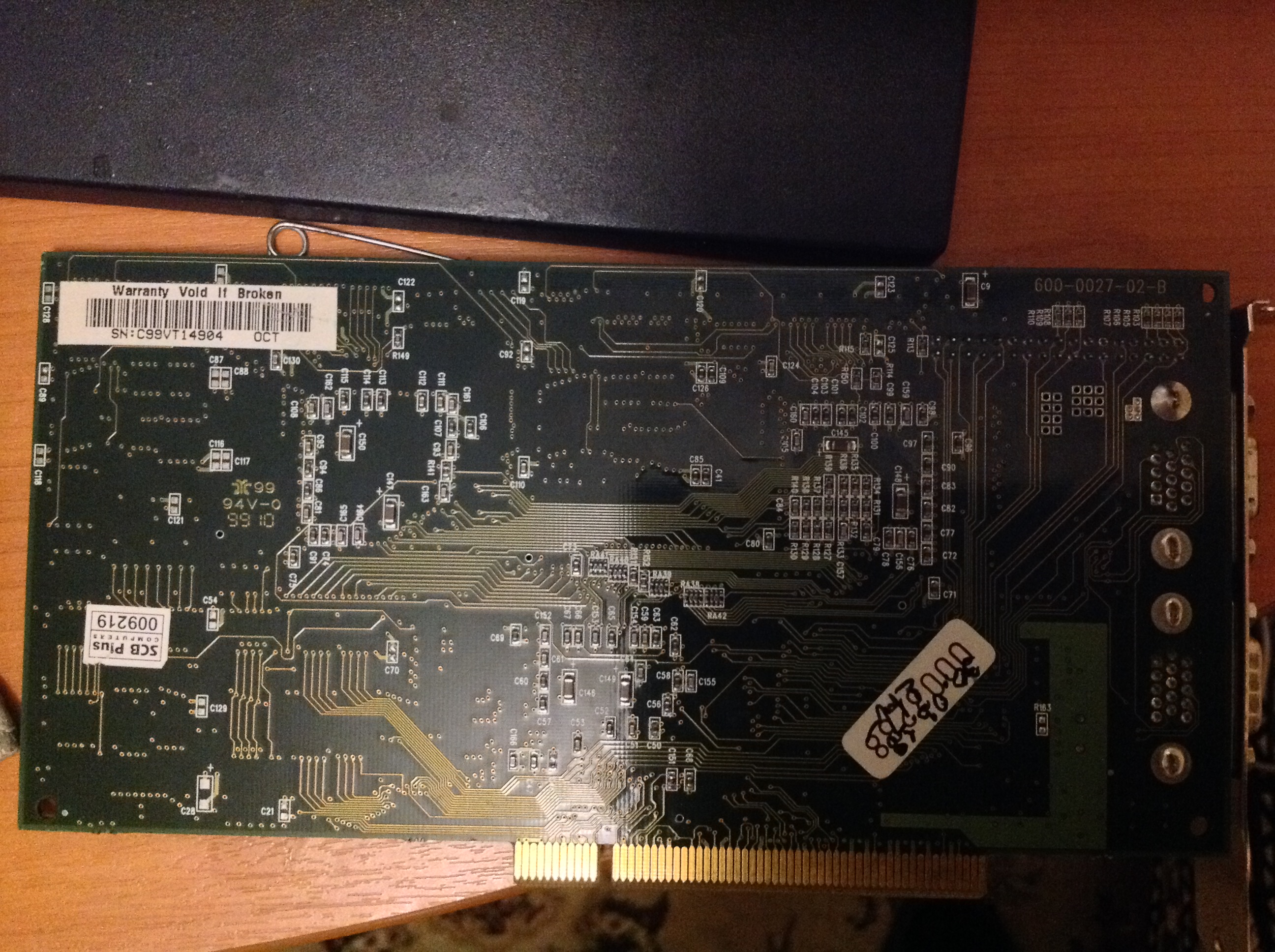

Визуально отличить их очень просто, на восьмимегабайтной версии не распаяна часть чипов памяти с тыльной стороны платы. Кроме того встречаются обновленные 12мб модели у которых совсем нет памяти на тыльной стороне, на таких платах используются чипы удвоенного объема.
В старых Glide играх прок от 12мегабайтных карт невелик, однако польза от дополнительных мегабайтов в более поздних играх (от 1999го года), например в Quake 3, весьма ощутима.

Также существуют различные профессиональные/полупрофессиональные решения от фирмы Quantum 3D, объем памяти на которых может быть больше, например довольно известные модели Obsidian с двумя наборами чипсетной логики Voodoo 2 на одной плате и целыми 24мб памяти.

7. Где найти драйверы?

Например здесь: http://www.3dfxzone.it/dir/3dfx/index.htm
Либо здесь: http://www.falconfly.de

Там вы найдете богатый набор драйверов под все ОС (включая Linux, Win 2k/XP). Например замечательный драйвер для Voodoo 2 - FastVoodoo 2.
Для Voodoo 1 рекомендую использовать драйверы IceMan'а.

Большой плюс состоит в том, что в Win2k/XP версии дров (для обеих плат) по умолчанию есть поддержка только Glide, что существенно упрощает жизнь - тот же Quake 2 может спокойно работать через OpenGL минипорт (переадресация в Glide) для Voodoo, а может и через обычный OpenGL с использованием вашей первичной видеокарты.

Под Win 98/Me переключение между первичной видеокартой и Вуду осуществляется при помощи утилит 3D Control Center (для Direct3D) и OpenGLswitcher.

Внимание! (касается только FastVoodoo) Если при попытке запустить Glide игру вылезает ошибка "Mapmen returned an error when trying to map memory", скачивайте специальный фикс для драйвера здесь Чаще всего проблема возникает на чипсетах nForce.

На заметку. Под Win 2k/XP может некорректно работать панель управления драйвера. Если вы столкнулись с подобной проблемой, то рекомендуется использовать отдельные твикеры для видеокарт 3dfx.

8. Я слышал про SLI на Voodoo 2, что это?
Возможность совместного рендеринга на двух Voodoo 2. Увеличивает производительность примерно на 70%.
Примечание: Карты должны быть соединены специальным шлейфом. В связи с отсутствием подобного шлейфа в свободной продаже, он делается из обычного шлейфа для флоппи дисковода.

Вот схема переделки, все довольно просто.


Все равно непонятно? Смотрим подробную пошаговую инструкцию по изготовлению.

Снимаем защелку.


Осторожно отгибаем вторую защелку, совсем немного, чтобы прошла над зубцом.


Теперь выталкиваем ее отверткой.


Вид разобранного разьема.


Теперь, в полусобранный разъем, пропускаем шлейф. Собираем правый по чертежу разъем. У готового флоппи шлейфа разъемы установлены наоборот.

Сжимаем посильнее пальцами (на маникюр не смотреть ).


Теперь сжимаем пассатижами.


Сначала с края, потом середину.


Проходимся по всему разьему. Далее срезаем лишний шлейф.


Проверяем качество срезки.


Отсчитываем 15 проводков и прорезаем шлейф.


Немного разрываем прорезь.


Отсчитываем четыре провода и прорезаем еще раз. Потом также разрываем.


Вырезанную часть разворачиваем на 180 градусов.


Заминаем, чтобы держалась. Потом полученное просовываем в полусоединенный разъем.


При необходимости поправляем провода пинцетом и сжимаем пальцами покрепче, чтобы контакты немного накололи провода,
затем опять повторяем процедуру пассатижами.



Подрезаем лишнее.


Готово!

9. Как использовать две Voodoo 2 от разных производителей в SLI режиме ?

Для этого вам понадобятся специальные драйверы.

Под Win 9x/ME эта поддержа есть в последних версиях FastVooodo.

Под Win 2k/XP подойдет koolsmoky's beta driver (http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=1839)
Для включения поддержки mismatched (неидентичного) SLI, нужно залезть в реестр по адресу HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\Glide, где нужно создать строковый параметр SSTV2_MISMATCHED_SLI = 1

Если вы являетесь обладателем платы Quantum3D Obsidian2 или ее профессионального аналога, то для нормальной работы SLI вам понадобится добавить следующие параметры в реестр:

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive]

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2]
@=""

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\D3D]
@=""
"SSTV2_FT_CLK_DEL"="5"
"SSTV2_TF0_CLK_DEL"="7"
"SSTV2_TF1_CLK_DEL"="7"
"SSTV2_SLIM_VIN_CLKDEL"="3"
"SSTV2_SLIM_VOUT_CLKDEL"="2"
"SSTV2_SLIS_VIN_CLKDEL"="3"
"SSTV2_SLIS_VOUT_CLKDEL"="2"

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\Glide]
@=""
"SSTV2_FT_CLK_DEL"="5"
"SSTV2_TF0_CLK_DEL"="7"
"SSTV2_TF1_CLK_DEL"="7"
"SSTV2_SLIM_VIN_CLKDEL"="3"
"SSTV2_SLIM_VOUT_CLKDEL"="2"
"SSTV2_SLIS_VIN_CLKDEL"="3"
"SSTV2_SLIS_VOUT_CLKDEL"="2"

10. Как запускать Direct3D игры на Voodoo 1/2 под Win XP?

Для Voodoo 1.
Запуск Direct3D приложений не представляется возможным.

Для Voodoo 2.
Существуют драйверы с поддержкой Direct3D - LegendgrafiX VoodooMage2
Подробности здесь: http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=1514
Сайт разработчика: http://3dfx.tk

11. Как запускать DOSовские Glide игры на Voodoo 1/2 ?

Для этого понадобится Windows 95/98 или DOS версии 6.21 и выше (стоит заметить что запускать Glide в чистом ДОСе более проблематично чем в среде Windows).
DOS Glide игры используют используют специальный минидрайвер, который находится в папке с самой игрой, драйвер находится в одном файле который называется glide2x.ovl (рекомендую заменить его на тот, что идет в комплекте с драйверами, которые вы поставили на свой Voodoo). Его настройка осуществляется через autoexec.bat.
Подробнее о настройках можно почитать например здесь:
http://www.ixbt.com/video/voodooopt.html
http://www.mdgx.com/3dfx.htm

12. Какие игры потянут такие акселераторы?

На Voodoo 1 хорошо идет GLQuake, Turok, Carmageddon и т.д.; неплохо бегает Quake 2.

Одной Voodoo 2 вполне хватает для нормальной игры без тормозов в такие хиты прошлого как Quake 2, Unreal или Sin, а вот для игр уровня Unreal Tournament/Quake 3 уже маловато и настоятельно рекомендуется SLI.



Заключение:
Я не претендую на откровение и всего лишь описал вам один из способов без особых проблем запустить старую Glide игрушку. Сам акселератор и драйвер под него встают в два щелчка, в то время как с эмулированием могут возникнуть неожиданные проблемы в зависимости от вашей видеокарты.

P.S. 3dfx gone, but never forgotten.



@mr3dx, при указанной тобой ситуации - может что угодно влиять. Сперва всё железо приведи в божеское состояние. Батарейка - это сброс CMOS каждый раз. А это неправильное определение некоторых винчестеров и нестандартного оборудования чаще всего. Т.к. никакие настройки никуда не сохраняются при отключении питания. Винчестер рекомендую разметить и отформатировать на машине с Win XP. И там же заkить дистрибутив 98SE на него.



Да, тоже вариант, ставить винду прямо с винчестера, загрузившись с дискеты, или CD. Мало ли как себя ведёт привод/болванка.



ОК. Насчёт батарейки это уже просто когда начинаешь думать буквально на всё
В целом я и так каждый раз захожу в БИОС и опрелеляю HDD.
Джамперы материнки насчёт определения частот процессора потыкал и поставил согласно инструкции для установки частот в 333 МГц, однако так и осталось 233. Процессор определяется как Intel Pentium II 233 ECC. У меня вообще было 2 PII, возможно какой-то не разгонялся более 233 МГц, а я об этом забыл. Надо второй поискать или поставить маму с Селерон 433 для проверки Voodoo уже.



Что на картридже написано? Там точно 333?



@Колючий, я честно говоря никогда не смотрел. Покупал оба Pentium II здесь и не помню, что про них писали. Сейчас поставлю Винду и посмотрю.
PS. Задам немного ламерский вопрос, но я никогда особо не разбирался с 80-pin шлейфом. На старых компах всегда стоял 40-pin, а на новых 80-pin и я никогда не замрачивался. Я понимаю, что от этого скорость зависит, но нет никаких ограничений на оборудование? Можно спокойно ставить на любой Pentium 1 80-pin?



Бьюсь об заклад, это P-II 350 МГц, поставленный на 66 шину.



Сейчас посмотрим, Windows поставилась, но то, что шина 66 МГц - это точно, чипсет i440LX, хотел бы я иметь BX, но пока не имею. Всё же я отчётливо помню, что делал на этих процессорах 333 МГц и наверно на этой маме, из LX ещё Acorp 6BX67 имеется, но она сейчас почему-то не фурычит, наверно протереть тоже ластиком надо.

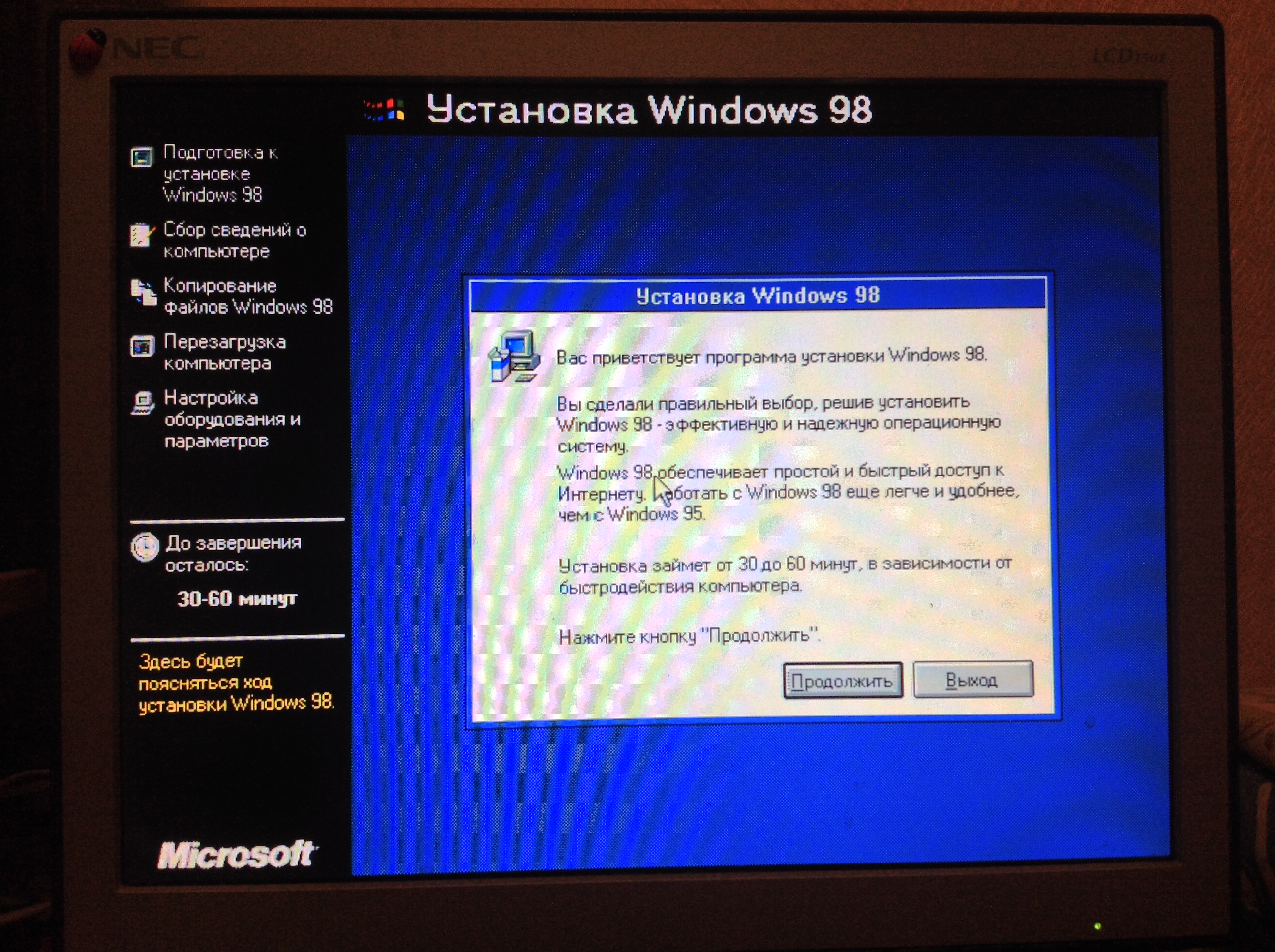

Слушайте, ну есть же отдельная тема про установку винды.



Всё верно. Стоит перенести сообщения про Винду в ту тему. Просто в этой было потому, что весь день бился с задачей и уже было как-то не до соблюдения правил, сорян



Сначала нужно проверить память на ошибки (memtest) и жесткий диск на bad сектора (Mhdd или victoria).



В общем, ситуация такая: ААААААААААА!!!!!!!! Она завелась!!!!!!!!!!!!!

Поставил сначала последние официальные драйвера, потом снёс, поставил DirectX 7.0 и FastVoodoo2 4.56. Несмотря на надпись 12 Mb, на карте лишь 8 Mb. Смущает только одно, пока запускал только Need For Speed II SE, патч копировал криво, лишь взяв NFSIISEA.exe файл с рипа, представленного на сайте, а саму игру поставив с дистрибутива, но оно заработало, в игре только 640x480. Разве это не Voodoo 2 умела 800x600? В драйверах доступен выбор вплоть до 1024x768@75, но фиксируется только 640x480@75, выставление 800x600@75 выставляется, но потом снова заходишь на вкладку 3Dfx, а там 640x480@75. Вкладка с информацией честно определяет Voodoo 2. При установке драйвера был вопрос о сохранении более новой версии файла Riched20.dll, при официальных драйверах я сохранил его, при FastVoodoo2 нет. Отмечу, что проц остался 233 МГц, память 64 Мб. Может это как-то влияет.

--- добавлено 2 апр 2018, предыдущее сообщение размещено: 2 апр 2018 ---

Несмотря на надпись 12 Mb PCI, на самом деле перед нами модель 8 Мб. Кстати, забавный факт: при официальных драйверах было написано в 3dfx info всего памяти 8Мб, а в FastVoodoo2 всего текстурной памяти: 5 Мб и ещё Framebuffer Memory: 4 Мб, почему так, непонятно.

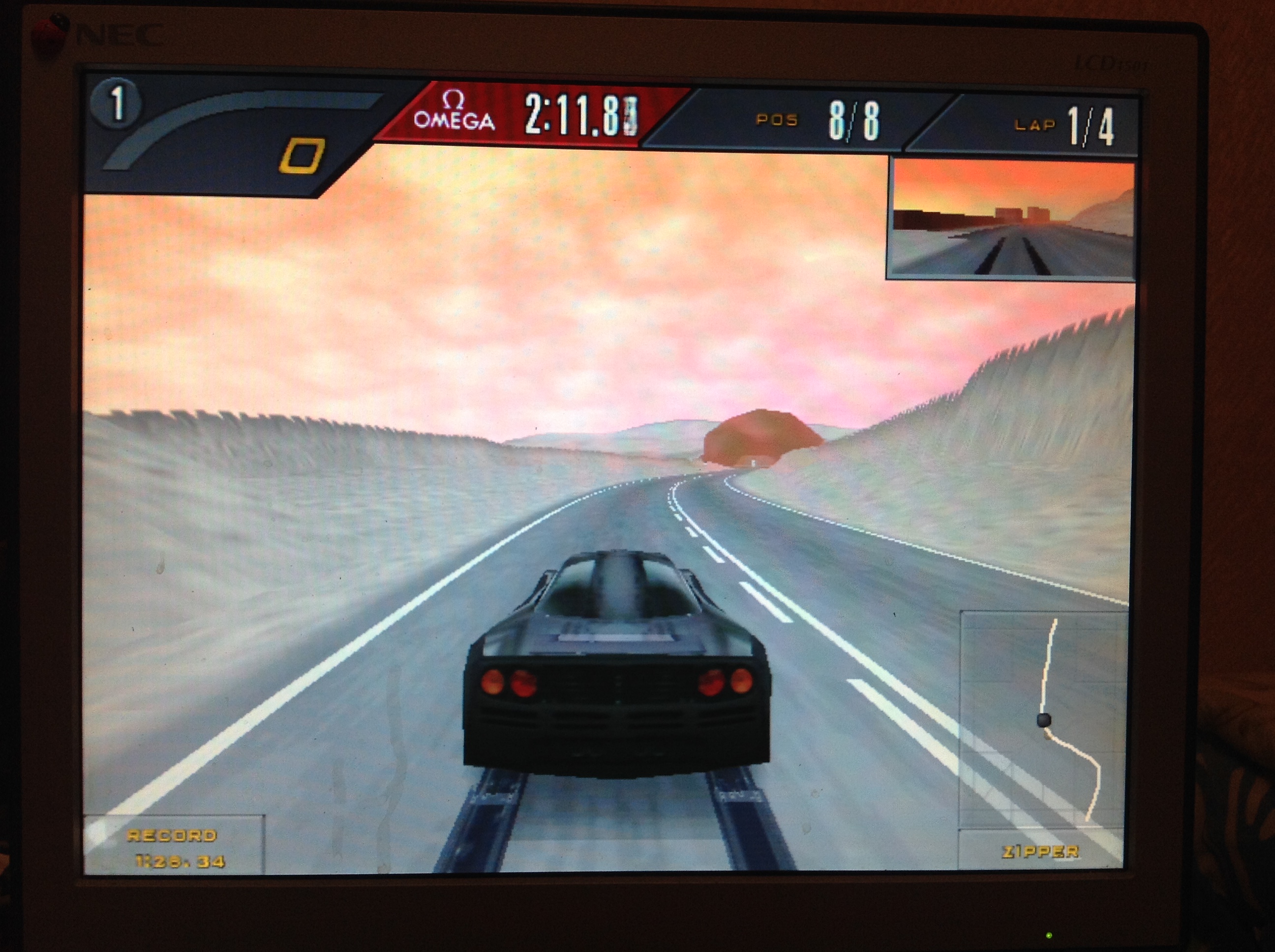

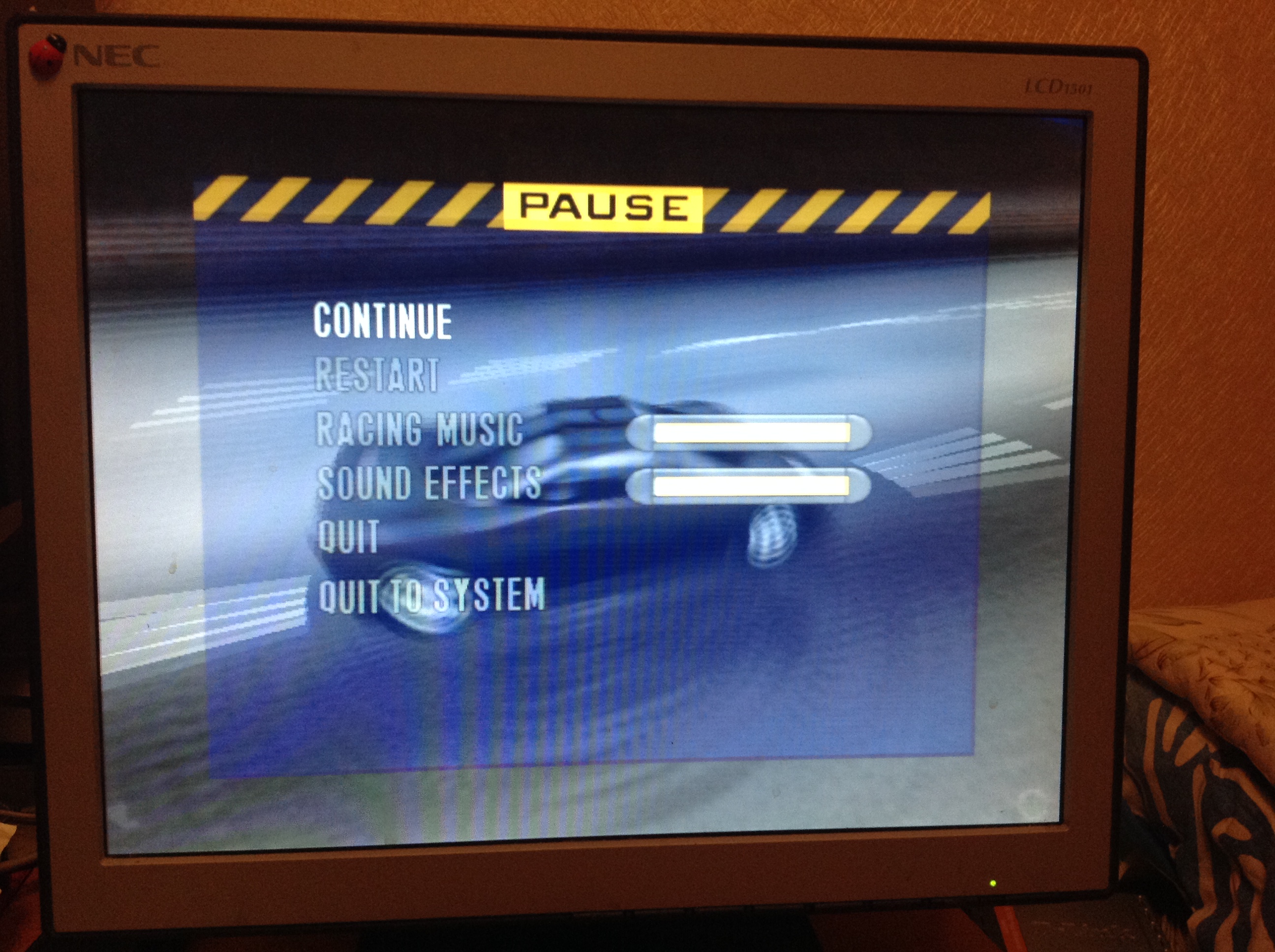

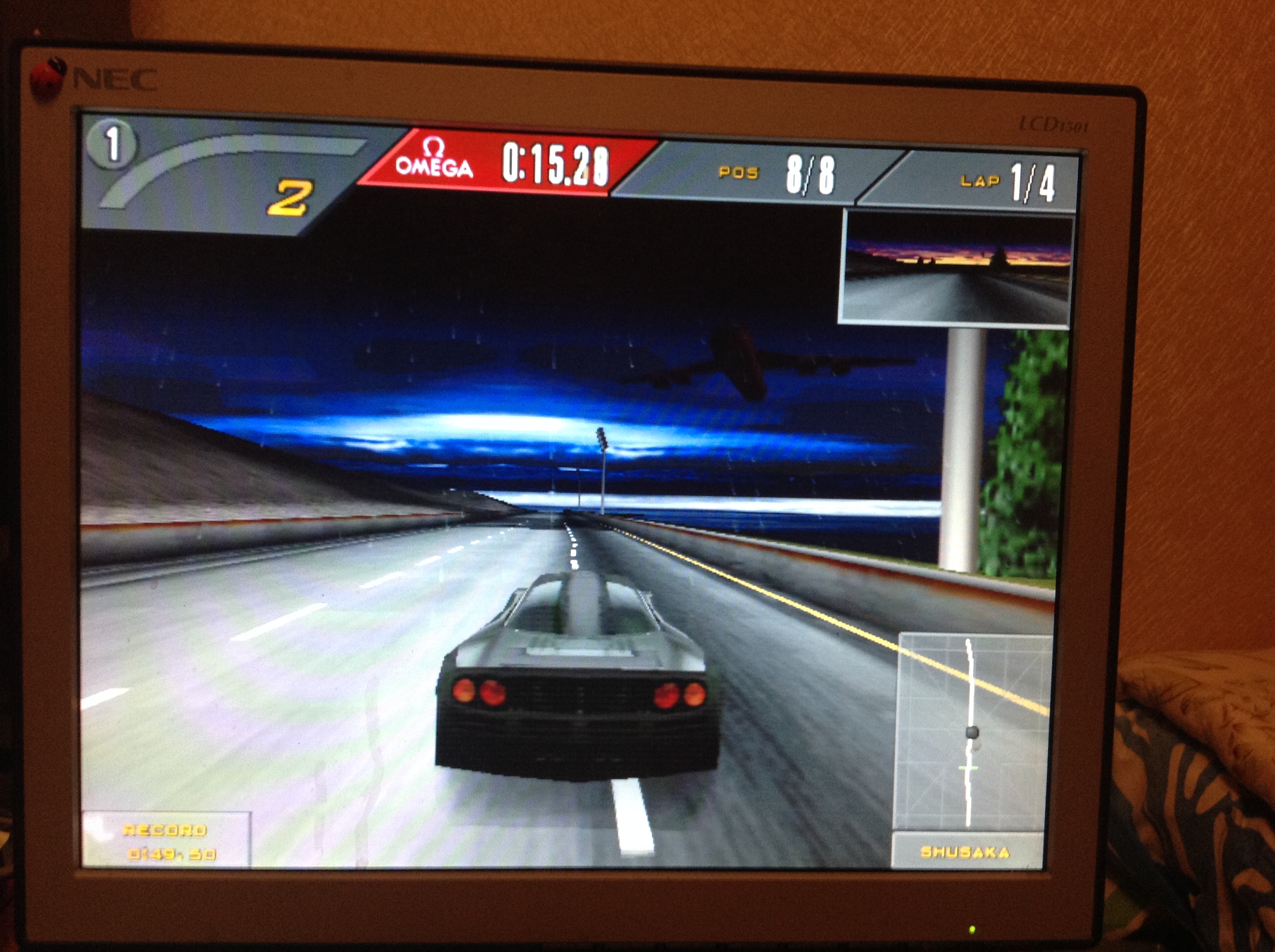

В данной игре разрешение одно единственное - 640x480.



ОК, а в самих драйверах должно фиксироваться на 800x600@75? Или зависит от установленных игр? Скажем поставлю Quake II, можно будет поставить 800x600@75, а поставлю SLI и 1024x768@75?

--- добавлено 2 апр 2018, предыдущее сообщение размещено: 2 апр 2018 ---

--- добавлено 2 апр 2018 ---

Определяю вендорство своей карты. Похож на эту PowerColor EvilKing, там тоже написано 12 Мб, а чипов сзади нет.



если на текстолите 12Мб, то с большой долей вероятности их действительно 12. Вам нужно проверить эверестом. Дрова могут что угодно написать, дальше то что...

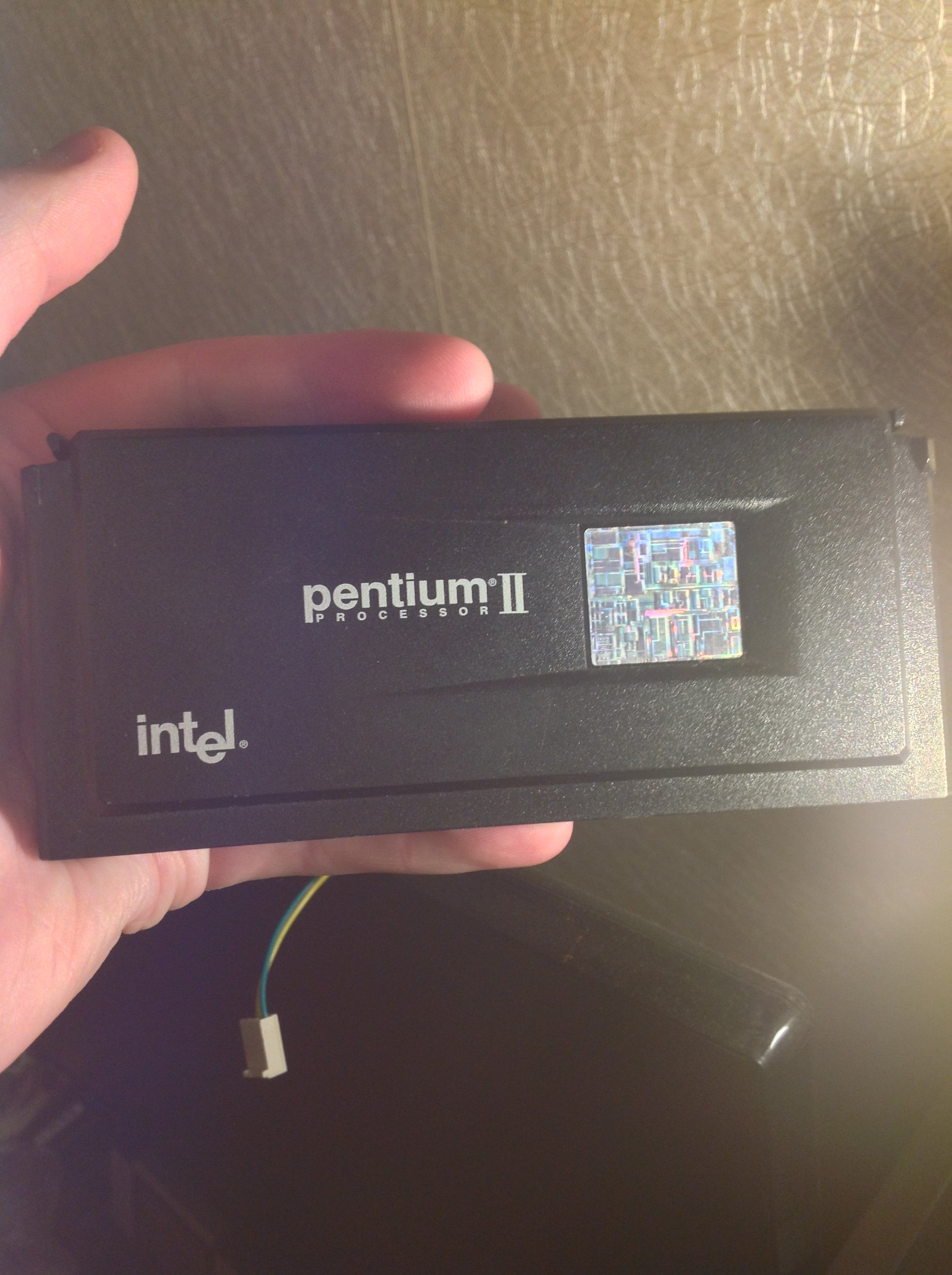

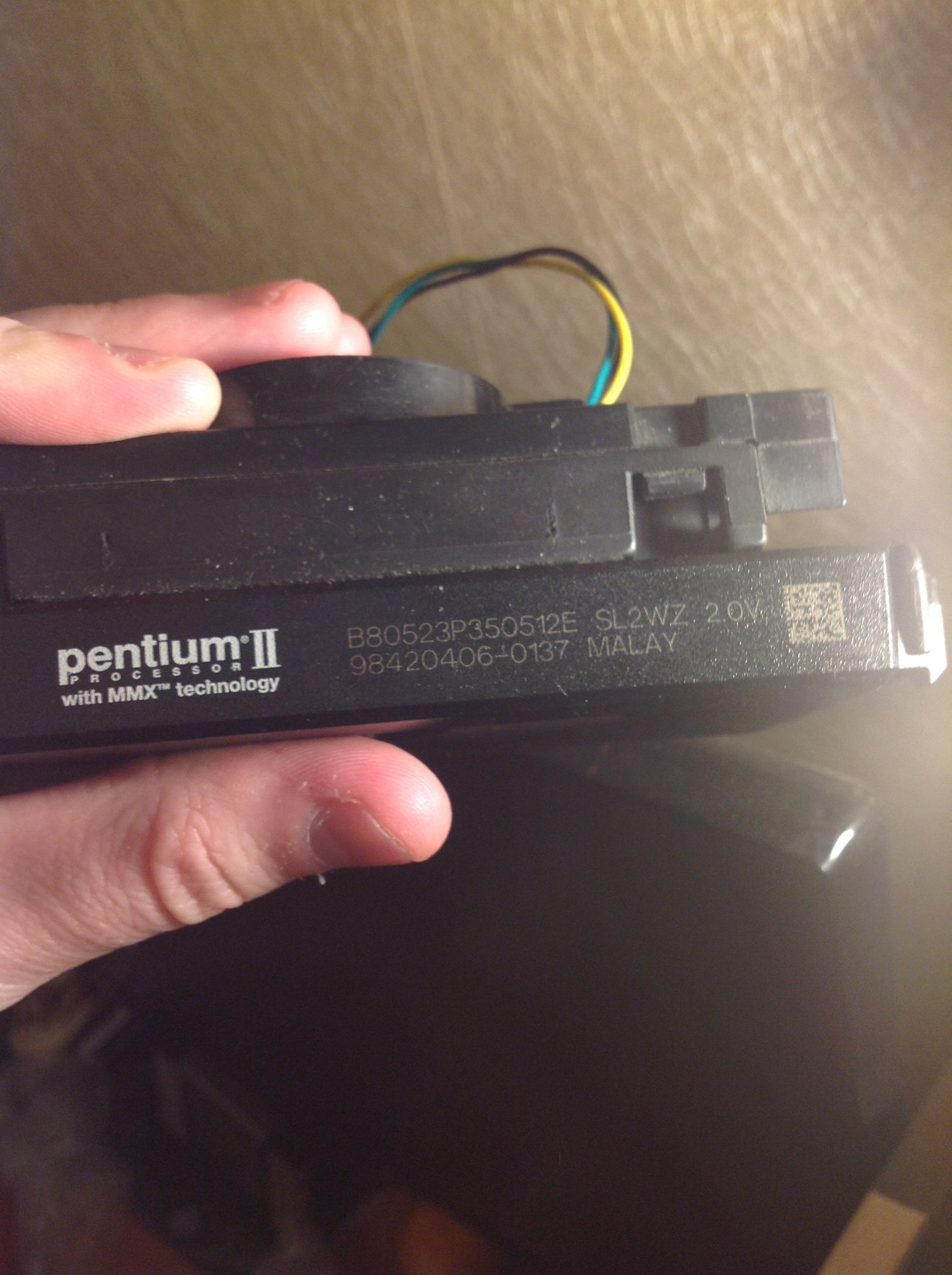

Проц можно опознать по коду, начинающемуся с B805. На цпу-ворлде.



@Goblinit, @mr3dx, да я и так вижу, что это тот самый проц, про который я говорил: в маркировке есть цифры 350.



Память mosel vitelic, организация 512KХ16, время выборки 25нс. 12 мегабайт. У меня такая есть, только текстолит черный.
Процессор sl2wz - SL2WZ (Intel Pentium II 350 MHz)



Уже неоднократно обсуждалось: карты с памятью только на лицевой стороне имеют удвоенный объемом чипов, иначе они бы имели только 6мб.



Не в курсе, что и чего тебе пишет, но на фото я вижу карту с 12 чипами по 1Мб. Это 12Мб версия. У 8Мб версии будет или 8 чипов по 1Мб, или 16 чипов по 512кб.



Разбирал завалы мертвых материнок на работе, заодно поотрывал радиаторы с их чипсетов. Собсно вопрос возник такой:
Насколько необходимым является поклейка подобных радиаторов на Вуды2 работающие в СЛИ? Не раз и не два видел на скриншотах, фотографиях, что на Вуды приклеены подобные квадратные радиаторы.
И чем можно счистить остатки клеющего состава с этих радиаторов?))) Ножиком или может хим.средство кто какой посоветует?
На термоклей АлСил-5 можно рассчитывать при поклейке радиаторов или есть более эффективные варианты?



На чип FBI (500-0009-01) лучше наклеить. SLI роли здесь не играет.

Лучше лопаткой из упругого плотного пластика. Можно предварительно размягчить в ацетоне (остатки клея, не лопатку).

Можно рассчитывать.
