Voodoo 1/2. FAQ по использованию

Небольшой FAQ для шаманов-энтузиастов.

1. Что такое этот Voodoo?

Конкретно относя к железу - Voodoo, название некогда очень популярного ряда видеокарт фирмы 3dfx interactive, которая создала под свои видеокарты специальный API называемый Glide , под который большинство старых игрушек и заточено (например Need for Speed II SE).

2. Как именно поставить подобное в мой компьютер?

Конкретно рассматриваются лишь Voodooo 1/2. Почему? В отличии от последующих продуктов у них есть два неоспоримых плюса: PCI интерфейс и сквозная система подключения. Это делает их весьма универсальными, их легко можно поставить и в старый компьютер на базе Pentium II/III, и в навороченную систему с шиной PCI-E вместо AGP.
Поскольку это чистый 3D акселлератор, он не может выводить двухмерное изображение, для этого требуется первичная видеокарта. Какая именно? Практически любая.

Есть два варианта подключения:

1. Вставляется Вуду и через специальный переходник D-Sub (должен быть в комплекте, но в крайнем случае можно обойтись VGA удлинителем, желательно не слишком длинным) подключается к первичной видеокарте. Монитор подключается непосредственно к акселератору.
2. Если на вашем мониторе есть два разьема для подключения видеокарты, то вы вполне можете подключить Voodoo напрямую к одному из них (естественно если это D-SUB или если есть переходник DVI - D-SUB ).

Вот как типично выглядят подобные акселераторы:
Примечание: Отличия между разными производителями заключаются в цвете платы и иногда в разводке памяти (имеется ввиду расположение на плате).

Voodoo можно определить по наличию двух чипов с надписью 3Dfx, одна из
микрохем больше другой (см. скрин).
Voodoo 2 имеет три чипа одинаковых размеров, которые, так или иначе, но расположены треугольником (сверху два текстурных блока, внизу чип отвечающий за буфер кадра.



Voodoo 1 (Diamond)


Voodoo 2 (Creative)

Внимание! Помните что все это возможно только по отношению к ЭЛТ мониторам и ЖК панелям с наличием аналогового входа!

3. Где найти/купить?

С учетом раритетности можно найти на различных компьютерных барахолках, сетевых аукционах или купить с рук. Дорого они, обычно, не стоят, тот же Voodoo 1 можно найти за смешные деньги: 100 рублей, а Vodoo 2 за 200-300 рублей.

4. Какие плюсы у данного решения?

Плюсов несколько: в отличие от эмуляторов Glide, у них 100% совместимость со всеми старыми играми, хорошее качество картинки по сравнению с эмуляторами (некоторые из них могут выдавать артефакты) и больше шансов, что запустятся старые капризные ДОСовские Glide игрушки (выше чем при использовании эмуляторов).

5. Как мне определить вендора (производителя) моего акселератора?

В большинстве случаев определить конкретного производителя поможет сайт www.tdfx.de

Voodoo
http://www.tdfx.de/ger/grafikkarten_voodoo1.shtml
Voodoo II
http://www.tdfx.de/ger/grafikkarten_voodoo2.shtml

Также можно поискать и посравнивать здесь: http://www.3dfx.ch/gallery/v/3dfx_collectors/?g2_navId=xe497c743

6. Сколько набортной памяти на этих платах?

Ускорители серии Voodoo 1 имеют 4 мб набортной памяти, 2 мегабайта под буфер кадра и 2 мб под текстуры. Также встречаются редкие экземпляры от Canopus 3D, которые имеют 6 мб (4мб отведено под текстуры).

Ускорители серии Voodoo 2 имеют два варианта: 8мб или 12мб. Соответственно 4 мб под буфер кадра (в обоих версиях) и 4/8 мб под текстуры.
Визуально отличить их очень просто, на восьмимегабайтной версии не распаяна часть чипов памяти с тыльной стороны платы. Кроме того встречаются обновленные 12мб модели у которых совсем нет памяти на тыльной стороне, на таких платах используются чипы удвоенного объема.
В старых Glide играх прок от 12мегабайтных карт невелик, однако польза от дополнительных мегабайтов в более поздних играх (от 1999го года), например в Quake 3, весьма ощутима.

Также существуют различные профессиональные/полупрофессиональные решения от фирмы Quantum 3D, объем памяти на которых может быть больше, например довольно известные модели Obsidian с двумя наборами чипсетной логики Voodoo 2 на одной плате и целыми 24мб памяти.

7. Где найти драйверы?

Например здесь: http://www.3dfxzone.it/dir/3dfx/index.htm
Либо здесь: http://www.falconfly.de

Там вы найдете богатый набор драйверов под все ОС (включая Linux, Win 2k/XP). Например замечательный драйвер для Voodoo 2 - FastVoodoo 2.
Для Voodoo 1 рекомендую использовать драйверы IceMan'а.

Большой плюс состоит в том, что в Win2k/XP версии дров (для обеих плат) по умолчанию есть поддержка только Glide, что существенно упрощает жизнь - тот же Quake 2 может спокойно работать через OpenGL минипорт (переадресация в Glide) для Voodoo, а может и через обычный OpenGL с использованием вашей первичной видеокарты.

Под Win 98/Me переключение между первичной видеокартой и Вуду осуществляется при помощи утилит 3D Control Center (для Direct3D) и OpenGLswitcher.

Внимание! (касается только FastVoodoo) Если при попытке запустить Glide игру вылезает ошибка "Mapmen returned an error when trying to map memory", скачивайте специальный фикс для драйвера здесь Чаще всего проблема возникает на чипсетах nForce.

На заметку. Под Win 2k/XP может некорректно работать панель управления драйвера. Если вы столкнулись с подобной проблемой, то рекомендуется использовать отдельные твикеры для видеокарт 3dfx.

8. Я слышал про SLI на Voodoo 2, что это?
Возможность совместного рендеринга на двух Voodoo 2. Увеличивает производительность примерно на 70%.
Примечание: Карты должны быть соединены специальным шлейфом. В связи с отсутствием подобного шлейфа в свободной продаже, он делается из обычного шлейфа для флоппи дисковода.

Вот схема переделки, все довольно просто.


Все равно непонятно? Смотрим подробную пошаговую инструкцию по изготовлению.

Снимаем защелку.


Осторожно отгибаем вторую защелку, совсем немного, чтобы прошла над зубцом.


Теперь выталкиваем ее отверткой.


Вид разобранного разьема.


Теперь, в полусобранный разъем, пропускаем шлейф. Собираем правый по чертежу разъем. У готового флоппи шлейфа разъемы установлены наоборот.

Сжимаем посильнее пальцами (на маникюр не смотреть ).


Теперь сжимаем пассатижами.


Сначала с края, потом середину.


Проходимся по всему разьему. Далее срезаем лишний шлейф.


Проверяем качество срезки.


Отсчитываем 15 проводков и прорезаем шлейф.


Немного разрываем прорезь.


Отсчитываем четыре провода и прорезаем еще раз. Потом также разрываем.


Вырезанную часть разворачиваем на 180 градусов.


Заминаем, чтобы держалась. Потом полученное просовываем в полусоединенный разъем.


При необходимости поправляем провода пинцетом и сжимаем пальцами покрепче, чтобы контакты немного накололи провода,
затем опять повторяем процедуру пассатижами.



Подрезаем лишнее.


Готово!

9. Как использовать две Voodoo 2 от разных производителей в SLI режиме ?

Для этого вам понадобятся специальные драйверы.

Под Win 9x/ME эта поддержа есть в последних версиях FastVooodo.

Под Win 2k/XP подойдет koolsmoky's beta driver (http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=1839)
Для включения поддержки mismatched (неидентичного) SLI, нужно залезть в реестр по адресу HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\Glide, где нужно создать строковый параметр SSTV2_MISMATCHED_SLI = 1

Если вы являетесь обладателем платы Quantum3D Obsidian2 или ее профессионального аналога, то для нормальной работы SLI вам понадобится добавить следующие параметры в реестр:

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive]

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2]
@=""

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\D3D]
@=""
"SSTV2_FT_CLK_DEL"="5"
"SSTV2_TF0_CLK_DEL"="7"
"SSTV2_TF1_CLK_DEL"="7"
"SSTV2_SLIM_VIN_CLKDEL"="3"
"SSTV2_SLIM_VOUT_CLKDEL"="2"
"SSTV2_SLIS_VIN_CLKDEL"="3"
"SSTV2_SLIS_VOUT_CLKDEL"="2"

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\Glide]
@=""
"SSTV2_FT_CLK_DEL"="5"
"SSTV2_TF0_CLK_DEL"="7"
"SSTV2_TF1_CLK_DEL"="7"
"SSTV2_SLIM_VIN_CLKDEL"="3"
"SSTV2_SLIM_VOUT_CLKDEL"="2"
"SSTV2_SLIS_VIN_CLKDEL"="3"
"SSTV2_SLIS_VOUT_CLKDEL"="2"

10. Как запускать Direct3D игры на Voodoo 1/2 под Win XP?

Для Voodoo 1.
Запуск Direct3D приложений не представляется возможным.

Для Voodoo 2.
Существуют драйверы с поддержкой Direct3D - LegendgrafiX VoodooMage2
Подробности здесь: http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=1514
Сайт разработчика: http://3dfx.tk

11. Как запускать DOSовские Glide игры на Voodoo 1/2 ?

Для этого понадобится Windows 95/98 или DOS версии 6.21 и выше (стоит заметить что запускать Glide в чистом ДОСе более проблематично чем в среде Windows).
DOS Glide игры используют используют специальный минидрайвер, который находится в папке с самой игрой, драйвер находится в одном файле который называется glide2x.ovl (рекомендую заменить его на тот, что идет в комплекте с драйверами, которые вы поставили на свой Voodoo). Его настройка осуществляется через autoexec.bat.
Подробнее о настройках можно почитать например здесь:
http://www.ixbt.com/video/voodooopt.html
http://www.mdgx.com/3dfx.htm

12. Какие игры потянут такие акселераторы?

На Voodoo 1 хорошо идет GLQuake, Turok, Carmageddon и т.д.; неплохо бегает Quake 2.

Одной Voodoo 2 вполне хватает для нормальной игры без тормозов в такие хиты прошлого как Quake 2, Unreal или Sin, а вот для игр уровня Unreal Tournament/Quake 3 уже маловато и настоятельно рекомендуется SLI.



Заключение:
Я не претендую на откровение и всего лишь описал вам один из способов без особых проблем запустить старую Glide игрушку. Сам акселератор и драйвер под него встают в два щелчка, в то время как с эмулированием могут возникнуть неожиданные проблемы в зависимости от вашей видеокарты.

P.S. 3dfx gone, but never forgotten.



Для SLI нужно реестр править. Q3D сделали патч который работает с любыми V2. Неплохо бы его в шапку вынести.



@Teron Lifeslayer, кстати на самом деле, тут уже на пару вопросов точно наговорили, может, внесёшь в шапку?



На новом движке форума редактирование бородатых постов недоступно обычным пользователям. Ну или что-то поломали при добавлении-редактировании шапки.



@Teron Lifeslayer, кураторство попросить.



Я вкурсе, просто тут уже готовый REG файлик. Удобно же.



Возник такой "дикий" вопрос. Пока гипотетический, но все же...
Можно ли допаять модули памяти на Voodoo 2 8 MB?
Естественно, совместимой по упаковке, типу и частоте.
Кроме самих микросхем памяти не распаяно несколько резисторов. Эти резисторы собраны в блоки и, скорее всего, определяют сколько памяти распаяно. Нужную комбинацию можно узнать из фото ускорителя на 12 МБ той-же ревизии.
И второй вопрос..
В сети есть документация на микросхемы от 3dfx?
Не скажу, что упорно искал. Поисковики выдают микросхемы DAC или совсем левое.



Тут если и есть у кого опыт, то у @zx-c64



На Vogons был успешный опыт допайки. У большинства Voodoo 2 все нужные элементы уже распаяны.



Спасибо.
Соответствующая ветка VOGONS • View topic - Voodoo2 8 to 12MB RAM upgrade - is it really that straightforward? (возможно, есть и более ранние).
Вкратце:
RichB93, владелец Voodoo 2 8 MB, купил недостающей памяти, с помощью брата запаял. Запустилось 6 МБ на TMU вместо 8 MB.
Предлагают проверять микросхемы памяти с помощью S3.
Thermalwrong проделал аналогичную операцию и получил все 12 МБ.
Последним отчитался nemail. У него есть некоторые странности, но игры работают.

Упоминается, что можно добавить до 20 МБ на плату, без уточнений.

Так что... Рабочая память, выспаться и проверять под микроскопом. =)
Как вариант - припаять "кроватки". Действительно, не влезут.

На счет документации...
Архив
3dfx Technical Reference
И еще один. Скорее всего та же копия.
3dfx Technical Reference



В принципе, кроватки - хорошая идея.



Это плохая идея. Не влезут.

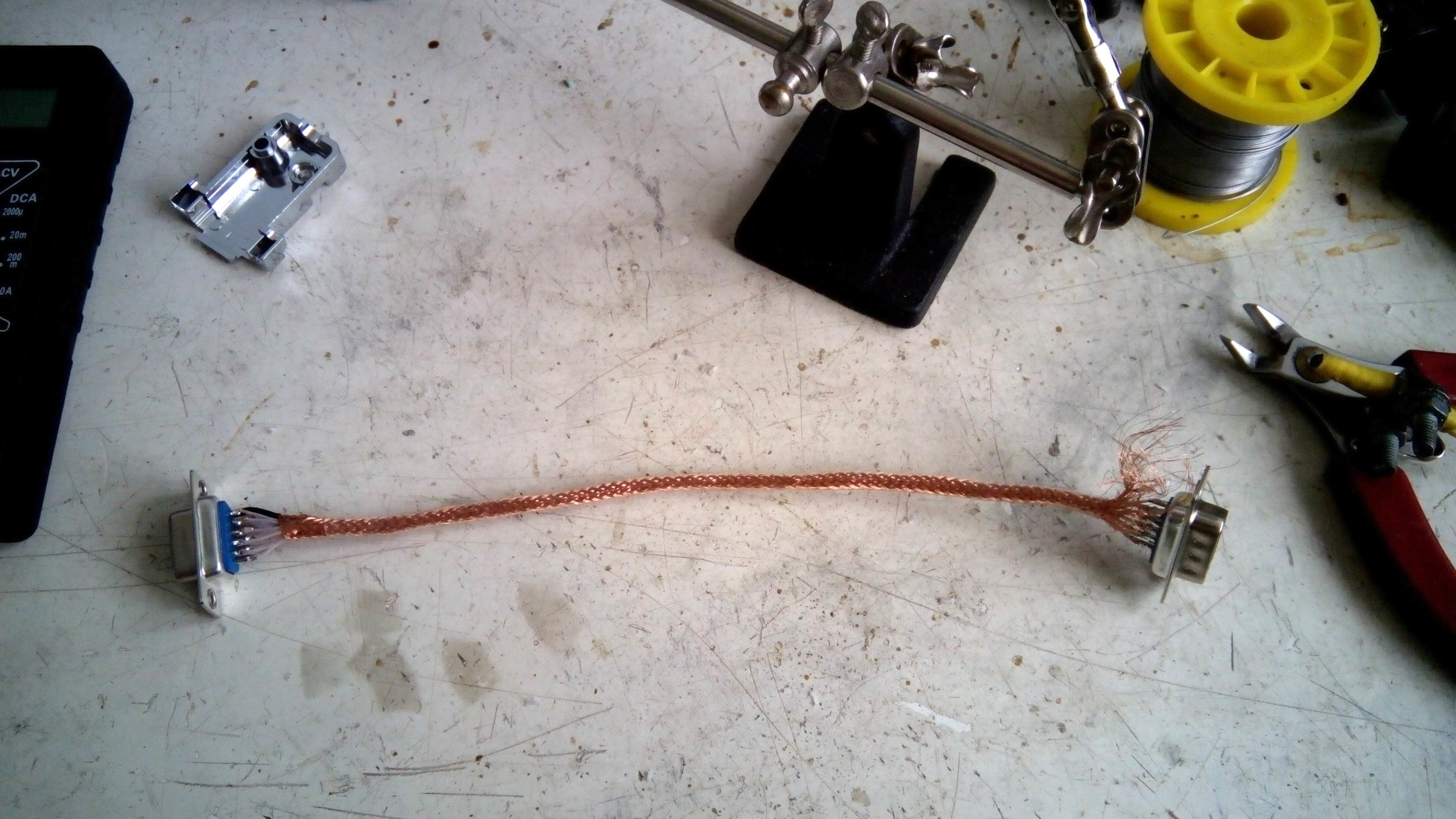

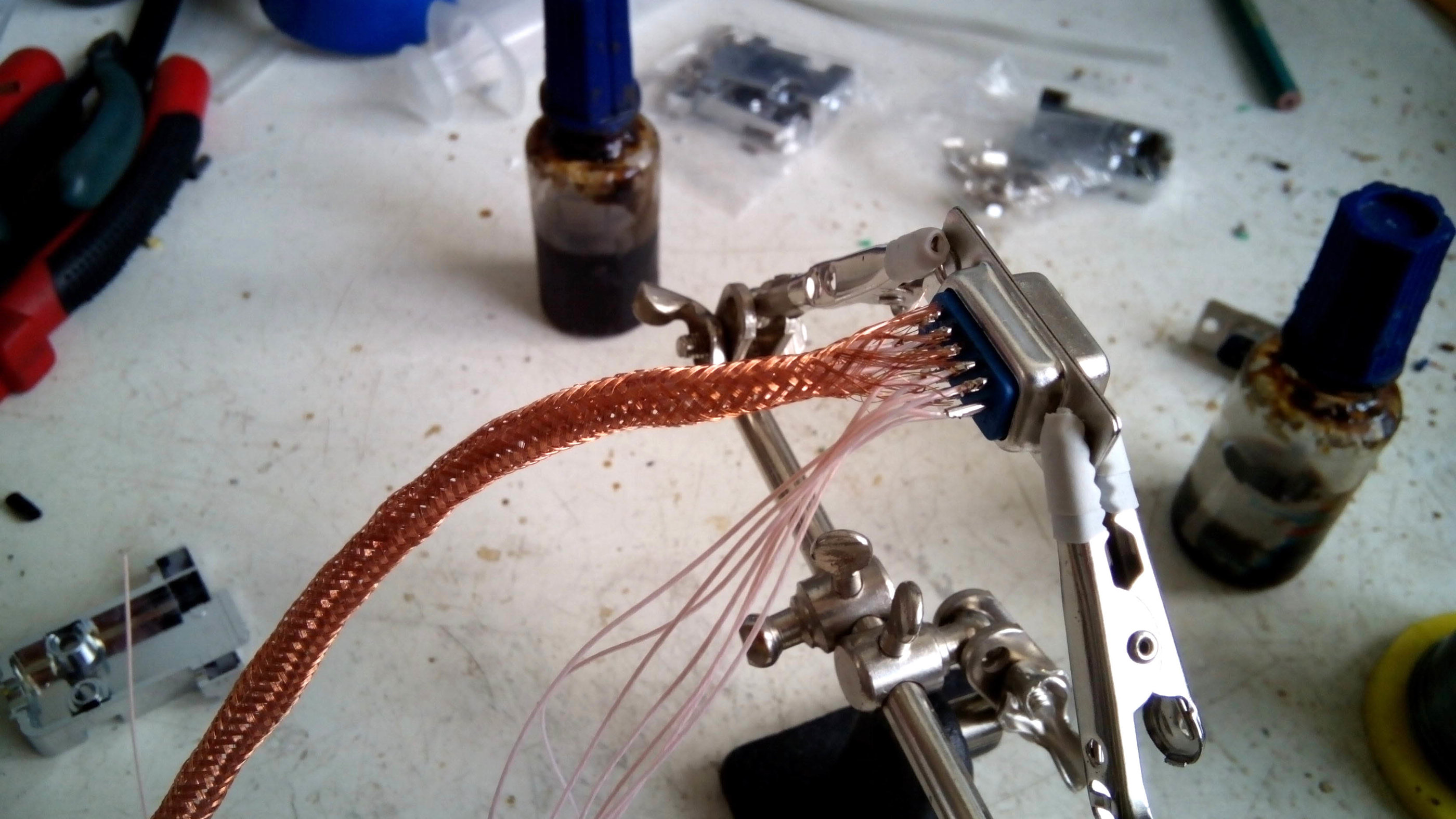

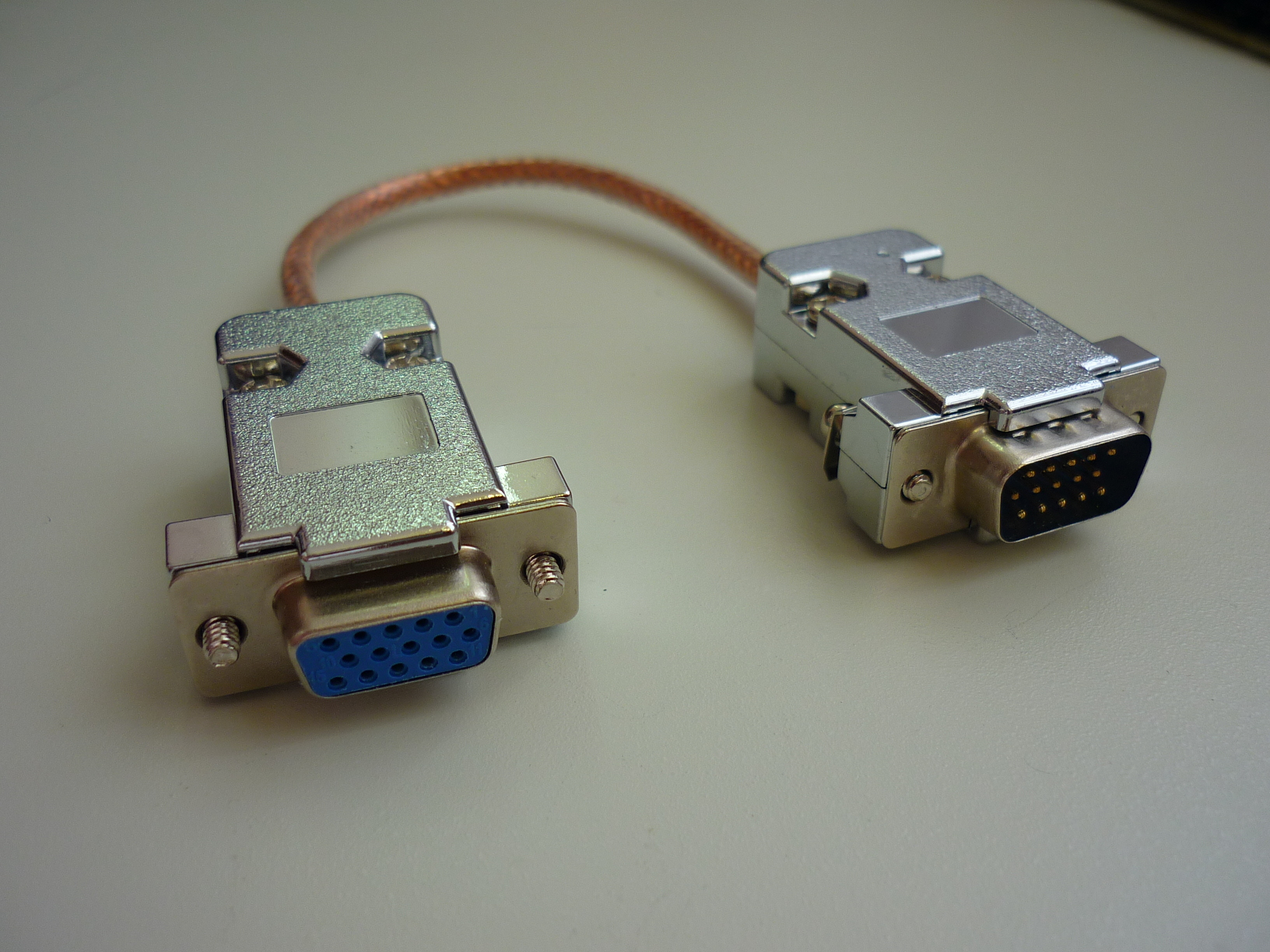

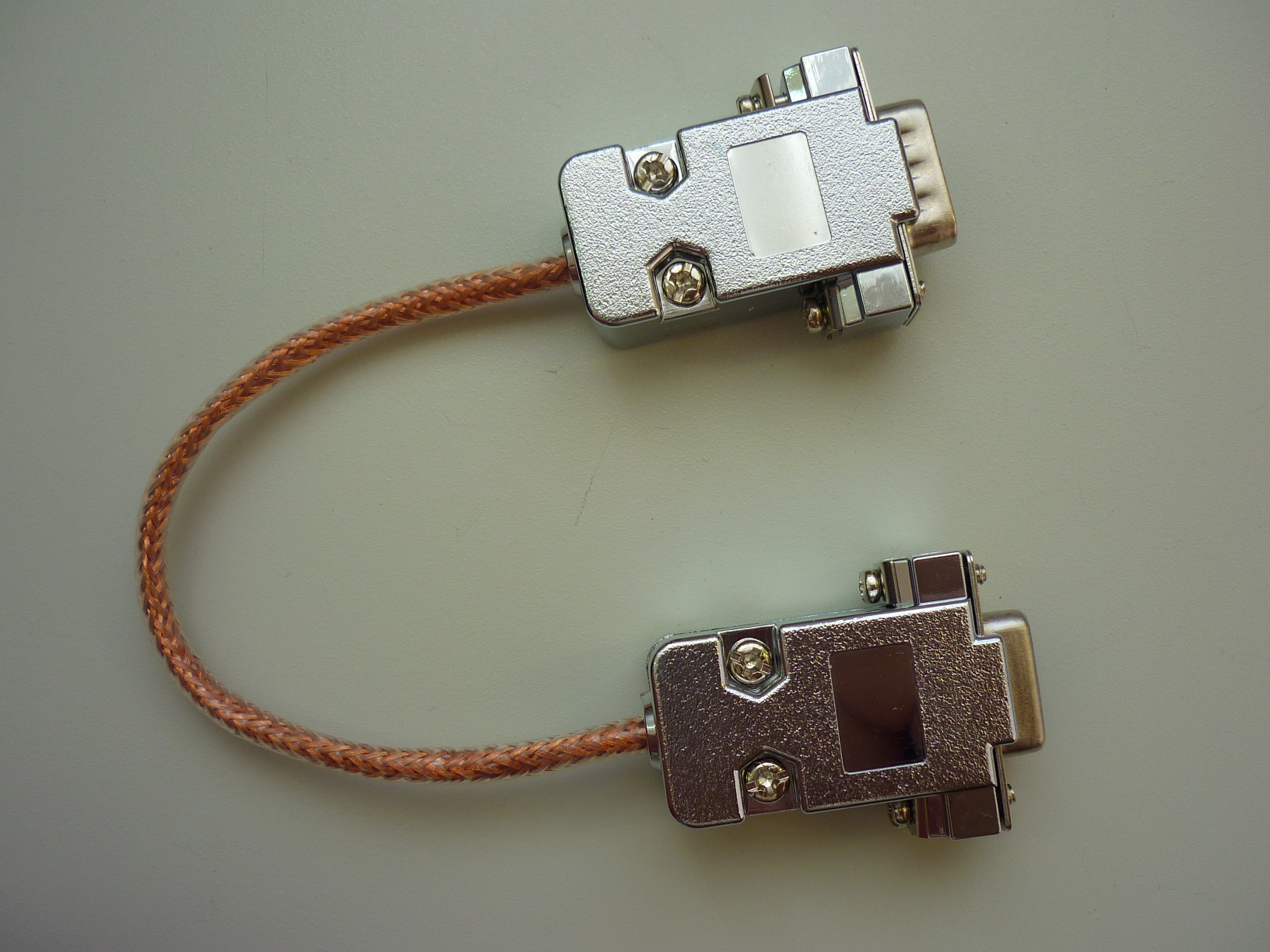

Самопальный кабель для Voodoo 1/2.



Круто! И металлические коннекторы выглядят внушительно. Монументально, я бы сказал.



Кожухи разъемов только покрыты металлом. Зато и с внутренней стороны и с наружней. Ток проводят.

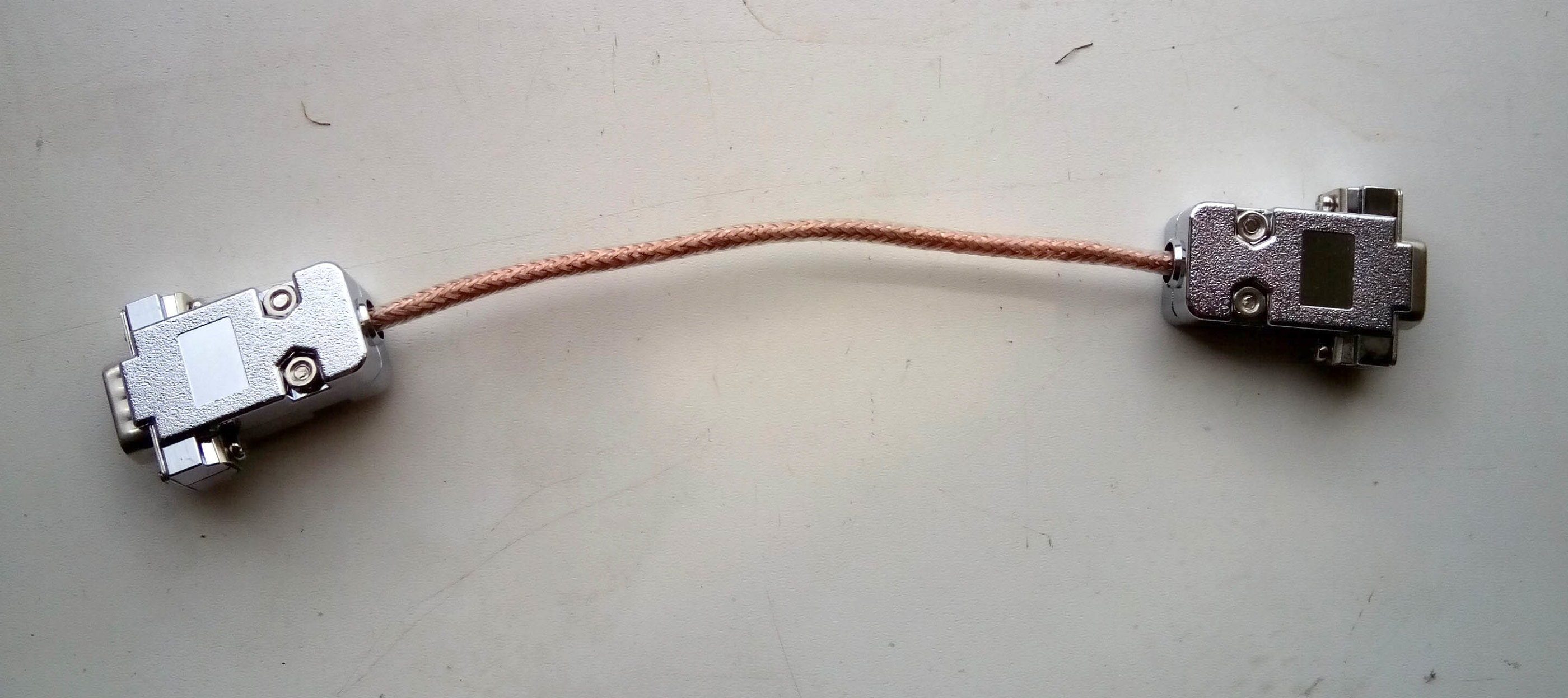

В первом варианте провода шли в трех отдельных экранах, по пять штук в каждом. Такие-же разъемы. Но, турмоусадочная трубка белого цвета. Выглядит не так красиво.



по правилам, цветовые провода должны быть коаксиальными, т.е. каждый в отдельности экранирован



Была идея использовать МГТФЭ 0,12. Не было схемы. Паял "по случаю". Все провода экранированными делать - кабель станет жестким.
Кабель не 100 м, разницу в отображении с основной видеокарты не заметил.
Даже странно, из какого провода делался "родной" кабель, учитывая множество жалоб о "замыливании" изображения?

Хех. Наличие оплетки еще не делает кабель коаксиальным. По хорошему, коаксиальный кабель должен подключаться BNC коннекторами. Когда длина разделки кабеля у разъема соизмерима с его всей длиной (получается больше 1/10) смысл использовать коаксиальный кабель совсем пропадает.

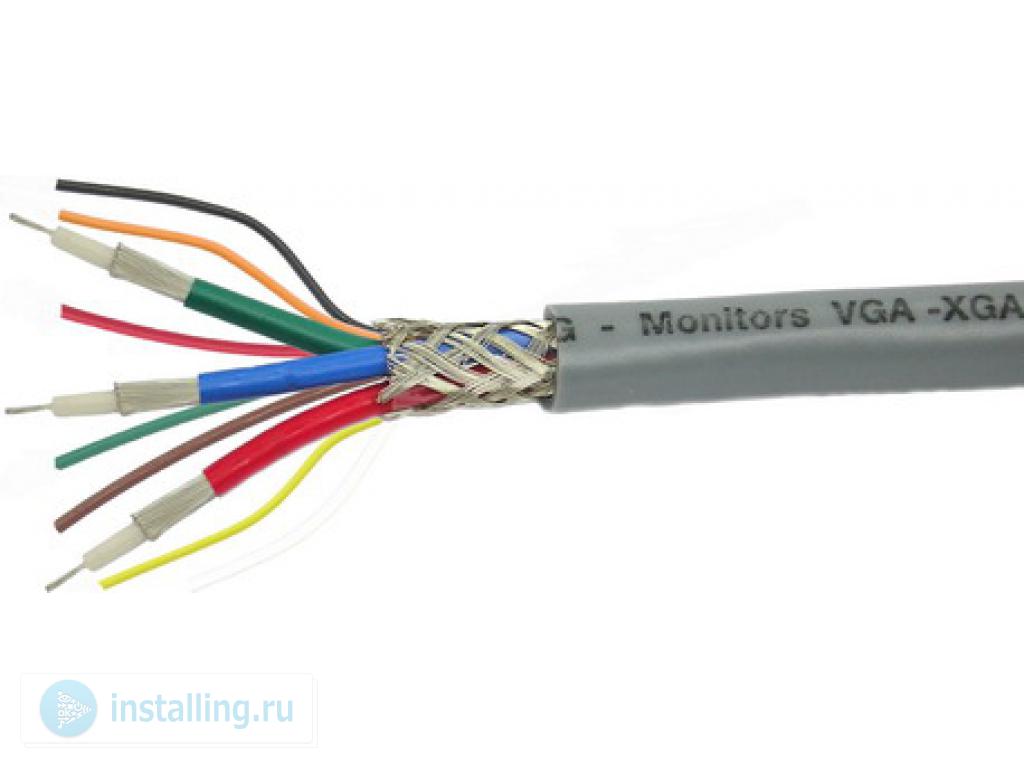

как то так:



Угу, 75-омным коаксиалом, если правильно помню.
