Voodoo 1/2. FAQ по использованию

Небольшой FAQ для шаманов-энтузиастов.

1. Что такое этот Voodoo?

Конкретно относя к железу - Voodoo, название некогда очень популярного ряда видеокарт фирмы 3dfx interactive, которая создала под свои видеокарты специальный API называемый Glide , под который большинство старых игрушек и заточено (например Need for Speed II SE).

2. Как именно поставить подобное в мой компьютер?

Конкретно рассматриваются лишь Voodooo 1/2. Почему? В отличии от последующих продуктов у них есть два неоспоримых плюса: PCI интерфейс и сквозная система подключения. Это делает их весьма универсальными, их легко можно поставить и в старый компьютер на базе Pentium II/III, и в навороченную систему с шиной PCI-E вместо AGP.
Поскольку это чистый 3D акселлератор, он не может выводить двухмерное изображение, для этого требуется первичная видеокарта. Какая именно? Практически любая.

Есть два варианта подключения:

1. Вставляется Вуду и через специальный переходник D-Sub (должен быть в комплекте, но в крайнем случае можно обойтись VGA удлинителем, желательно не слишком длинным) подключается к первичной видеокарте. Монитор подключается непосредственно к акселератору.
2. Если на вашем мониторе есть два разьема для подключения видеокарты, то вы вполне можете подключить Voodoo напрямую к одному из них (естественно если это D-SUB или если есть переходник DVI - D-SUB ).

Вот как типично выглядят подобные акселераторы:
Примечание: Отличия между разными производителями заключаются в цвете платы и иногда в разводке памяти (имеется ввиду расположение на плате).

Voodoo можно определить по наличию двух чипов с надписью 3Dfx, одна из
микрохем больше другой (см. скрин).
Voodoo 2 имеет три чипа одинаковых размеров, которые, так или иначе, но расположены треугольником (сверху два текстурных блока, внизу чип отвечающий за буфер кадра.



Voodoo 1 (Diamond)


Voodoo 2 (Creative)

Внимание! Помните что все это возможно только по отношению к ЭЛТ мониторам и ЖК панелям с наличием аналогового входа!

3. Где найти/купить?

С учетом раритетности можно найти на различных компьютерных барахолках, сетевых аукционах или купить с рук. Дорого они, обычно, не стоят, тот же Voodoo 1 можно найти за смешные деньги: 100 рублей, а Vodoo 2 за 200-300 рублей.

4. Какие плюсы у данного решения?

Плюсов несколько: в отличие от эмуляторов Glide, у них 100% совместимость со всеми старыми играми, хорошее качество картинки по сравнению с эмуляторами (некоторые из них могут выдавать артефакты) и больше шансов, что запустятся старые капризные ДОСовские Glide игрушки (выше чем при использовании эмуляторов).

5. Как мне определить вендора (производителя) моего акселератора?

В большинстве случаев определить конкретного производителя поможет сайт www.tdfx.de

Voodoo
http://www.tdfx.de/ger/grafikkarten_voodoo1.shtml
Voodoo II
http://www.tdfx.de/ger/grafikkarten_voodoo2.shtml

Также можно поискать и посравнивать здесь: http://www.3dfx.ch/gallery/v/3dfx_collectors/?g2_navId=xe497c743

6. Сколько набортной памяти на этих платах?

Ускорители серии Voodoo 1 имеют 4 мб набортной памяти, 2 мегабайта под буфер кадра и 2 мб под текстуры. Также встречаются редкие экземпляры от Canopus 3D, которые имеют 6 мб (4мб отведено под текстуры).

Ускорители серии Voodoo 2 имеют два варианта: 8мб или 12мб. Соответственно 4 мб под буфер кадра (в обоих версиях) и 4/8 мб под текстуры.
Визуально отличить их очень просто, на восьмимегабайтной версии не распаяна часть чипов памяти с тыльной стороны платы. Кроме того встречаются обновленные 12мб модели у которых совсем нет памяти на тыльной стороне, на таких платах используются чипы удвоенного объема.
В старых Glide играх прок от 12мегабайтных карт невелик, однако польза от дополнительных мегабайтов в более поздних играх (от 1999го года), например в Quake 3, весьма ощутима.

Также существуют различные профессиональные/полупрофессиональные решения от фирмы Quantum 3D, объем памяти на которых может быть больше, например довольно известные модели Obsidian с двумя наборами чипсетной логики Voodoo 2 на одной плате и целыми 24мб памяти.

7. Где найти драйверы?

Например здесь: http://www.3dfxzone.it/dir/3dfx/index.htm
Либо здесь: http://www.falconfly.de

Там вы найдете богатый набор драйверов под все ОС (включая Linux, Win 2k/XP). Например замечательный драйвер для Voodoo 2 - FastVoodoo 2.
Для Voodoo 1 рекомендую использовать драйверы IceMan'а.

Большой плюс состоит в том, что в Win2k/XP версии дров (для обеих плат) по умолчанию есть поддержка только Glide, что существенно упрощает жизнь - тот же Quake 2 может спокойно работать через OpenGL минипорт (переадресация в Glide) для Voodoo, а может и через обычный OpenGL с использованием вашей первичной видеокарты.

Под Win 98/Me переключение между первичной видеокартой и Вуду осуществляется при помощи утилит 3D Control Center (для Direct3D) и OpenGLswitcher.

Внимание! (касается только FastVoodoo) Если при попытке запустить Glide игру вылезает ошибка "Mapmen returned an error when trying to map memory", скачивайте специальный фикс для драйвера здесь Чаще всего проблема возникает на чипсетах nForce.

На заметку. Под Win 2k/XP может некорректно работать панель управления драйвера. Если вы столкнулись с подобной проблемой, то рекомендуется использовать отдельные твикеры для видеокарт 3dfx.

8. Я слышал про SLI на Voodoo 2, что это?
Возможность совместного рендеринга на двух Voodoo 2. Увеличивает производительность примерно на 70%.
Примечание: Карты должны быть соединены специальным шлейфом. В связи с отсутствием подобного шлейфа в свободной продаже, он делается из обычного шлейфа для флоппи дисковода.

Вот схема переделки, все довольно просто.


Все равно непонятно? Смотрим подробную пошаговую инструкцию по изготовлению.

Снимаем защелку.


Осторожно отгибаем вторую защелку, совсем немного, чтобы прошла над зубцом.


Теперь выталкиваем ее отверткой.


Вид разобранного разьема.


Теперь, в полусобранный разъем, пропускаем шлейф. Собираем правый по чертежу разъем. У готового флоппи шлейфа разъемы установлены наоборот.

Сжимаем посильнее пальцами (на маникюр не смотреть ).


Теперь сжимаем пассатижами.


Сначала с края, потом середину.


Проходимся по всему разьему. Далее срезаем лишний шлейф.


Проверяем качество срезки.


Отсчитываем 15 проводков и прорезаем шлейф.


Немного разрываем прорезь.


Отсчитываем четыре провода и прорезаем еще раз. Потом также разрываем.


Вырезанную часть разворачиваем на 180 градусов.


Заминаем, чтобы держалась. Потом полученное просовываем в полусоединенный разъем.


При необходимости поправляем провода пинцетом и сжимаем пальцами покрепче, чтобы контакты немного накололи провода,
затем опять повторяем процедуру пассатижами.



Подрезаем лишнее.


Готово!

9. Как использовать две Voodoo 2 от разных производителей в SLI режиме ?

Для этого вам понадобятся специальные драйверы.

Под Win 9x/ME эта поддержа есть в последних версиях FastVooodo.

Под Win 2k/XP подойдет koolsmoky's beta driver (http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=1839)
Для включения поддержки mismatched (неидентичного) SLI, нужно залезть в реестр по адресу HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\Glide, где нужно создать строковый параметр SSTV2_MISMATCHED_SLI = 1

Если вы являетесь обладателем платы Quantum3D Obsidian2 или ее профессионального аналога, то для нормальной работы SLI вам понадобится добавить следующие параметры в реестр:

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive]

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2]
@=""

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\D3D]
@=""
"SSTV2_FT_CLK_DEL"="5"
"SSTV2_TF0_CLK_DEL"="7"
"SSTV2_TF1_CLK_DEL"="7"
"SSTV2_SLIM_VIN_CLKDEL"="3"
"SSTV2_SLIM_VOUT_CLKDEL"="2"
"SSTV2_SLIS_VIN_CLKDEL"="3"
"SSTV2_SLIS_VOUT_CLKDEL"="2"

[HKEY_LOCAL_MACHINE\SOFTWARE\3Dfx Interactive\Voodoo2\Glide]
@=""
"SSTV2_FT_CLK_DEL"="5"
"SSTV2_TF0_CLK_DEL"="7"
"SSTV2_TF1_CLK_DEL"="7"
"SSTV2_SLIM_VIN_CLKDEL"="3"
"SSTV2_SLIM_VOUT_CLKDEL"="2"
"SSTV2_SLIS_VIN_CLKDEL"="3"
"SSTV2_SLIS_VOUT_CLKDEL"="2"

10. Как запускать Direct3D игры на Voodoo 1/2 под Win XP?

Для Voodoo 1.
Запуск Direct3D приложений не представляется возможным.

Для Voodoo 2.
Существуют драйверы с поддержкой Direct3D - LegendgrafiX VoodooMage2
Подробности здесь: http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=1514
Сайт разработчика: http://3dfx.tk

11. Как запускать DOSовские Glide игры на Voodoo 1/2 ?

Для этого понадобится Windows 95/98 или DOS версии 6.21 и выше (стоит заметить что запускать Glide в чистом ДОСе более проблематично чем в среде Windows).
DOS Glide игры используют используют специальный минидрайвер, который находится в папке с самой игрой, драйвер находится в одном файле который называется glide2x.ovl (рекомендую заменить его на тот, что идет в комплекте с драйверами, которые вы поставили на свой Voodoo). Его настройка осуществляется через autoexec.bat.
Подробнее о настройках можно почитать например здесь:
http://www.ixbt.com/video/voodooopt.html
http://www.mdgx.com/3dfx.htm

12. Какие игры потянут такие акселераторы?

На Voodoo 1 хорошо идет GLQuake, Turok, Carmageddon и т.д.; неплохо бегает Quake 2.

Одной Voodoo 2 вполне хватает для нормальной игры без тормозов в такие хиты прошлого как Quake 2, Unreal или Sin, а вот для игр уровня Unreal Tournament/Quake 3 уже маловато и настоятельно рекомендуется SLI.



Заключение:
Я не претендую на откровение и всего лишь описал вам один из способов без особых проблем запустить старую Glide игрушку. Сам акселератор и драйвер под него встают в два щелчка, в то время как с эмулированием могут возникнуть неожиданные проблемы в зависимости от вашей видеокарты.

P.S. 3dfx gone, but never forgotten.



драйвера Cirrus Logic CL-GD5446 выпили всю кровь на Windows 98SE,слетали каждую перезагрузку,думаю из-за них не взлетел Direct3D на Diamond Monster 3D 4mb...буду пробовать на Windows 95



Вообщем в W95 драйвер Cirrus Logic перестал слетать, но в dxdiag, при проверке аппаратного ускорения 3D просто вижу черный экран, 3D Control Center не помог, перепробовал и референсные драйвера и от Diamond

Glide же прекрастно работает

UPD: Jedi Knight сообщает о нехватке видеопамяти, думается тут баг адресации, когда на Voodoo проецируется объем 2D карты(у меня на CL-GD5446 2mb) и тогда Voodoo адресуется как 1mb + 1 mb, вот оно и не кажет...кажется читал, что такое есть на картах S3

Помогите разобраться, пожалуйста



Увы, опыт есть только с Voodoo2. Voodoo Graphics у меня никогда не было...



А, так это лечится ручной раздачей ресурсов. Для S3 в комплекте с вуду1 даже шла такая утилита, которая что-то правила программно.



Увы мне она сказала, что S3 она не нашла и ничего делать не будет(



Вам и не нужно. Перераздайте ресурсы вручную, либо поменяйте слоты.



в смысле в диспетчере устройств?



Ну либо слоты в системном блоке



не помогло( а переадресация не сработала или и что-то делаю не так

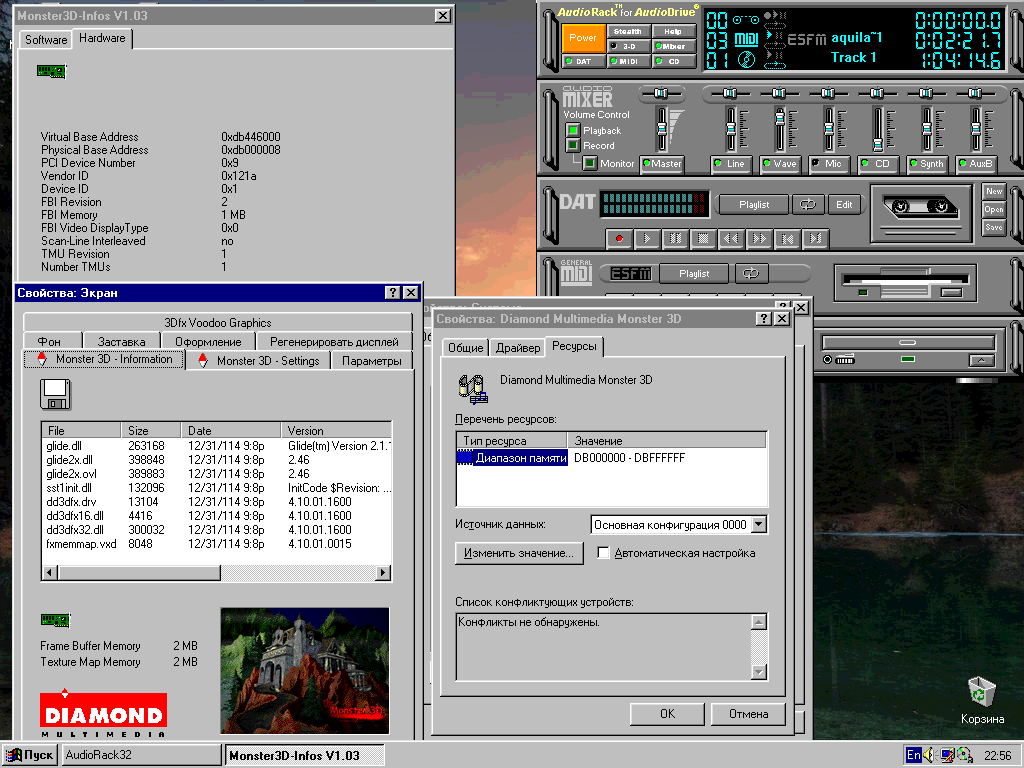

показания системных утилит расходятся
Игры которые проверил и работают : Tomb Raider, NFS 2 SE, GLQuake, Half-Life (Glide или OpenGL)
не работает : Dark Forces 2



может от версии GLquake зависит.



А разве у CL-GD5446 вообще есть поддержка DirectX?



Да, в 2d, а вот у voodoo есть поддержка 5-го



@1q2w3e, в 2d - это DirectDraw? В таком случае, Возможно, всё зависит от того, что и как картой поддерживается. Другие игры без 3d на ней запускаются? Герои 3 например?

--- добавлено 28 июн 2020, предыдущее сообщение размещено: 28 июн 2020 ---

В Jedi Knight попробуйте удалить конфиг, должно помочь запустить в DirectDraw на Cirrus Logic с дефолтными настройками. Или я неправильно понял: хочется запустить её на вуду в Direct3D? Так там его нет, по-моему. Там вроде врапеер opengl-> glide был.

--- добавлено 28 июн 2020 ---

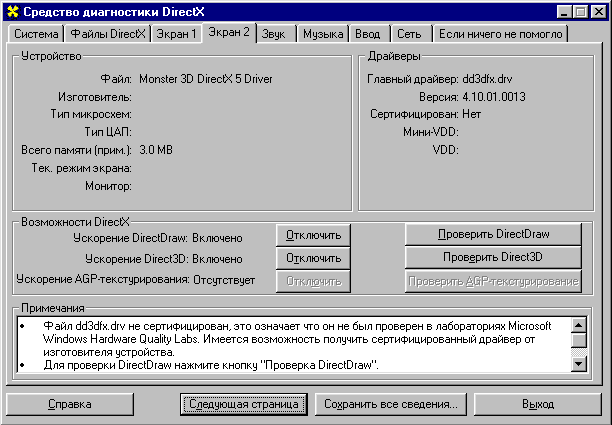

Ну и, если в тесте директикс не показывается кубик - пробовали директикс и дрова сносить/ставить заново? Если вдруг карта агп, драйвер агп тоже не забываем.



@Goblinit, AIDA64 сообщает, что Voodoo поддерживает DirectX. Скорее всего, DirectX v3.0.
При тесте DirectX 6.1a (Входит в состав Windows 98SE) через Voodoo крутиться кубик.

Кстати, были проблемы c Voodoo после установки DirectX 7.0a. Может помочь установка драйвера от Diamond Monster 3D. Подробнее здесь: Voodoo 1/2. FAQ по использованию



"хочется запустить её на вуду в Direct3D" +
Diablo работает через Cirrus, проблем нет
DF II: Jedi Knight поддерживает только directx
AGP карты в системе нет
я перепробовал все доступные драйвера как для Cirrus'са так и для Voodoo'ы

--- добавлено 28 июн 2020, предыдущее сообщение размещено: 28 июн 2020 ---

спасибо за ссылку на конкретный пост) я его правда до этого читал(пока карта ехала, было время тему изучить) во вложении что мне показывает dxdiag сейчас

--- добавлено 28 июн 2020 ---

Похоже CL-5446 претендент на добавление в ЧС (частично несовместима с Voodoo), заказал себе AGP x2 затычку чтобы проверить без cirrus logic, жду когда доедет



Ну если в исправности винды уверены... Окей, но вообще не запускаться же не может, там точно DirectDraw был, я на S3 Trio играл. Точно игра не повреждена, конфиг сбрасывали?

--- добавлено 28 июн 2020, предыдущее сообщение размещено: 28 июн 2020 ---

Ну то есть, я хочу сказать, если игры в DirectDraw работают, то с циррусом точно порядок. Игры в глайде работают - с вуду тоже.
Проблема в системе или конкретной игре. Если Игра вообще не запускается ни в какую - то точно



там как, если в режим с аппаратным 3d ускорением не может переключиться, то сбрасывается на последний рабочий режим, то есть в software rendering, и производительность с картинкой в нем никакая))
надеюсь, что "новая" AGP x2 видеокарта 1999-го года, закроет этот пробел и я смогу на этом ПК играть и в DOS, и DirectX, и в Glide



@1q2w3e, а, раз всё-таки работает в DDraw, попробуйте переустановить директикс.



не взлетело



@1q2w3e, не вижу, что написано во вкладках. Какая версия директикс, какая версия драйвера. Неужели 5? Нужно минимум 6. Но советую поставить 7-ой.

--- добавлено 28 июн 2020, предыдущее сообщение размещено: 28 июн 2020 ---

--- добавлено 28 июн 2020 ---

У вас, наверное, win95
