Hard Voodoo 3/4/5 (все, кроме V1/2)

...спустя 7 лет существования темы FAQ всё-таки насобирался.
N.B. Карты на Voodoo1/2 обсуждаются в отдельной теме.


Что такого в этих Voodoo3/4/5 ?
Карты на чипах Voodoo3/4/5 олдгеймеру интересны прежде всего из-за поддержки проприетарного API Glide, бывшего одним из самых популярных api тех лет. Часто игры выпускались с одновременной поддержкой Glide и какого-нибудь ещё популярного 3D-api, при этом картинка в Glide могла отличаться от картинки в другом api! В общем и целом под Glide было заточено более сотни игр (список на вики).


Ключевые особенности карт на Voodoo3/4/5

• В отличие от своих предшественников (voodoo1/2), это уже полноценные интегрированные 2D/3D решения с поддержкой разрешений вплоть до 1600x1200 и даже способные рисовать 3D в окне.


• Ни одна из карт не поддерживает SLI. Знакомые штырьки на некоторых картах - это фиче-коннектор, предназначенный для подключения, например, к тв-тюнеру.


• Все карты на базе voodoo3/4/5 по-прежнему процессорозависимы в играх, потому что у них нет аппаратного блока расчёта трансформации и освещения вершин (Hardware T'n'L). Это значит, что чем медленнее ваш процессор, тем медленнее будет работать видеокарта. И наоборот

• 32-битный рендеринг в 3D поддерживается только на Voodoo4/5.

• Аппаратный постфильтр для 16-битного рендеринга. Точно так же, как и на вуду1/2, этот фильтр путём нехитрых манипуляций позволяет получать на выходе карты 22-битное изображение.

  На всякий случай: в 32-битном рендеринге постфильтр не работает


• Вся серия видеокарт voodoo3/4/5 поддерживает 3 api:
  • Direct3D (DirectX)


  • Glide. Совместимость с играми эпохи voodoo1/2 в этом api неполная! Особенно это касается игр под DOS. Однако для большинства таких игр всё же существуют способы запуска (см. ниже абзац о совместимости).


  • OpenGL. В официальных драйверах поддержка OpenGL всеми картами реализована только как OpenGL -> Glide Wrapper. Да, это точно.








Подробный экскурс по каждому семейству Voodoo и как распределялась модельная линейка можно почитать у нас на вики (и дополнить тоже можно!)


Драйвера и где их достать.
Если говорить об официальных дровах, то поддержка заканчивается на Линолиуме (Windows ME).
В Windows XP есть встроенный драйвер для voodoo3/4/5, но он без Glide.
Помимо оригинальных, существует множество любительских драйверов с поддержкой до windows 7 включительно.

Достать драйвера можно здесь:

• 3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.;


• Index Page - то же, что и предыдущий;


• VOGONS Vintage Driver Library - образы установочных дисков и драйвера к картам 3dfx.

Можно ли содержать в одном пк voodoo1/2 и voodoo3/4/5?

Почитайте сперва здесь (конфликты драйверов).


Тонкая настройка и отладочные переменные Voodoo3/4/5

Для отладки Voodoo в DOS существуют специальные переменные (DOS environment variables). Они задаются инструкцией
SET X=Y,
где X - имя переменной , Y - её значение.

Переменные применяются на-лету, но могут быть нюансы - лучше перестарховаться и настроить через autoexec.bat

В винде можно разгонять (o/c) voodoo3/4/5 с помощью реестра, драйверов, а также с помощью универсальной утилиты Powerstrip, которая предоставляет некоторые дополнительные возможности разгона.

Для твикинга скрытых параметров карт можно использовать любительские драйвера с расширенной панелью управления, либо твикать значения реестра вручную. Все параметры прописываются в следующем ключе реестра:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\

!!Номер 0000 у вас может отличаться!! Это зависит от того, сколько у вас карт уже побывало в системе и под каким номером сейчас работает ваш 3dfx voodoo.

В качестве названий параметров можно использовать переменные для отладки, как ранее в DOS. Опять же, для верности лучше ребутнуть комп после изменений параметров.

Список переменных от вуду1/2
Для вуду3/4/5 появились новые переменные, наиболее полный список есть здесь.

Обратите внимание: в зависимости от версии драйверов, какие-то переменные там могут не работать. Точно посмотреть какие переменные работоспособны у вас можно, открыв HEX-редактором файл драйвера glidexx.xxx
Например, мне так у не удалось заставить работать переменную для скриншотов из glide (FX_GLIDE_SCREENSHOT_KEY) под DOS, хотя в одной из последних версий glide2x.ovl она присутствует.


Популярные твики:

Спойлер: Включение 22-битного пост-фильтра

За постфильтр отвечают сразу две опции дров: 3D Filter Quality и Alpha-Blending. Если обе задраны соответственно в High и Sharper, то на выходе получается 22-битное изображение. При этом:

Т.е. параметр "3D Filter Quality" позволяет выбирать режим "улучшателя" дизеринга. Значение Normal соответствует режиму фильтрации "1x4 линейный" (такой как в voodoo1), значение High соответствует улучшенному режиму фильтрации "2x2 квадратный" (voodoo3/4/5).


N.B. Работоспособность постфильтра также завязана на версию драйверов. Часто бывает, что при определённом сочетании опций постфильтр просто не работает. Например:

Спойлер: Решение проблемы снятия скриншота при игре в glide на вуду3/4/5.

При нажатии PrtScn вы получите искажённое изображение.

Решается назначением спец. клавиши на шоты для Glide:

Спойлер: Как сделать скриншот игры со включенным пост-фильтром

Увы, заскриншотить 22-битную картинку у вас не получится - ведь в буфере кадров, который вы собираетесь зашотить, ещё лежит 16-битная картинка, а постфильтр (он потому и пост-) применяется уже на стадии преобразования сигнала (в RAMDAC).
Однако же выход есть: его (постфильтр) можно сэмулировать на скриншоте! Провести столь технологичную операцию вам поможет старый-добрый HyperSnap.
Настраивается это так

Спойлер: Включение второго текстурного блока на картах voodoo3 velocity.

Совместимы ли voodoo3/4/5 с играми под DOS?
Для большинства dos-игр первое, что нужно сделать - поставить 3dfx-патч. Такие патчи в большинстве своём есть у нас на страницах с играми. После этого, как правило, в папке с игрой появится отдельный исполняемый файл для запуска именно 3dfx-версии.

Большинство 3dfx-патчей идёт со своим драйвером glide2x.ovl, который ориентирован на старые карты (voodoo1/2). Если у вас после запуска 3dfx-версии игры - фриз или краш, первое, что нужно попробовать, - заменить оригинальный файл glide2x.ovl, идущий с патчем, на glide2x.ovl из комплекта ваших установленных драйверов.
Т.е. необходимо скопировать ваш glide2x.ovl в папку с исполняемым файлом игры (обычно папка с игрой). Любая игра первым делом ищет файл glide2x.ovl в своей директории. Именно так, подменяя оригинальный glide2x.ovl, очень часто удаётся запустить ту или иную игру под DOS.

Бывают сложные случаи, когда glide2x.ovl статически слинкован (вшит) с исполняемым файлом игры. В этом случае вы можете или переделать экзешник, или воспользоваться переменными для отладки (см. выше).


Табличка совместимости Voodoo3 с DOS-играми под Glide на VOGONS (не полная).

Популярные частные случаи:

• Blood.
  Закиньте в папку с игрой glide2x.ovl. Затем скачайте 3dfx-патч с этой страницы. Внутри архива вы найдёте всё необходимое для запуска.
  Разрешение щёлкать в игре опасно, можно пробовать редактировать blood.cfg. На вуду5 с последними бета-дровами у меня игра работает в 800x600. С проходимостью могут быть проблемы, но пройти пару уровней в софт-режиме никто не запрещает ведь


• Carmageddon (Carmageddon Splat Pack).
  Закиньте в папку с игрой ваш glide2x.ovl.
  При старте чёрный экран - это видео проигрывается, но оооочень медленно. Его можно просто пропустить.


• Pyl.
  Работает нормально. Закиньте в папку с игрой ваш glide2x.ovl.

Что ещё посмотреть?

• tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики (и не только видеокарт...)

• Очень подробный Обзор 3dfx Voodoo5 5500 AGP

...Но вы всегда можете дополнить!


Оригинал поста от 26.09.2008. Контент весьма спорный.

1. Зачем?

Во первых, в отличие от 3dfx ускорителей прошлого поколения все эти являются и 2Д и 3Д вместе. Потом, например если вы хотите поиграть например в Hitman: Codename 47 в Glide режиме то вам не хватит даже две вторых Voodoo, а как МИНИМУМ Voodoo5 4500, при этом вы хотите совместимости со старыми ДОС GLIDE (о проблемах с ними позже) и Win Glide играми - то вам необходимо что то из этих видеоадаптеров.

2. Драйвера

В Windows XP уже есть встроенный драйвер, он вполне сносный, но всё-таки лучше поставить Omega или Amigasport последней версии, также бывают проблемы с панелью управления драйвера - так что рекомендую пользоваться утилитой V.Control
Для Windows 98 и с поддержкой D3D предпочтительней использовать Amigamerlin версии от 2.0 и выше,контрольную панель можно и прилагающуюся к вышеуказаным драйверам.

3. Предпочтения.
1). Слот
Начнём с самого главного - какой слот лучше - PCI или AGP? Если вы собираетесь собирать олдгеймерскую машину то лучше будет AGP хотя бы потому что на нём ОДИНОЧНАЯ карточка работает немного быстрее. Конечно, есть и минусы:
1. SLI невозможен по определению (хотя он не нужен, почему - чуть позже) НО его и не все 3dfx карточки поддерживают.
2. На некоторых материнках могут не работать (например, чипсеты от SIS старше 645DX не поддерживают видеокарты семейства Voodoo3, а даже если и работают, то с большими проблемами, особенно в 2D) Позже будет написан полный список.
2). ОС
Тут явно лидирует Windows 98 по причине проблем как и со старыми, так и с относительно новыми играми....
3). Железо
Лично я рекомендую процессоры частотой не ниже 600 мегагерц (из интелов подойдут целеры на 66 шине, а лучше P!!! на 100/133) но в паре например с видеокартами семейства V5 5500 лучше конешно от 1 гигагерц. Во всех случаях не забываем о 256 мб DIMM RAM (или DDR1) ну и конешно материнская плата на НЕ новом чипсете и с AGP2x/4x (на 8x вряд ли заведётся при любом чипсете). При выполнении этих условий вы сможете играть в Q3, Serious Sam и даже Hitman 1/2 с 3dfx режимом (правда он там очень кривой) и Max Payne в D3D (разумеется, на Voodoo3 прийдётся включать низкое разрешение).

4. Проблемы

К сожалению, эти карточки не идеальны - хотя бы потому что плохо дружат со старыми GLIDE играми - а некоторые вообще не работают (например, Blood с патчем Glide). Однако, у них есть неоспоримые плюсы: совместимость с новыми старыми (от 1999 г.в.) и вместе с тем со старыми играми (не идеальная конечно НО лучше любого глайд враппера). Истинным олдгеймерам я рекомендую помимо основной карточки - AGP ставить в PCI слот либо V1, либо V2.

Полезные ссылки:
tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики(и не только видеокарт...)
3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.
Index Page - тоже, что и предыдущий

PS: Я знаю что пока ФАК очень поверхностный неполный и может я гдето неправ. Поэтому пишите сдесь комментарии и о проблемах заодно.



Имеет. Справедливо только для 16-битного рендеринга.

Нет Я-таки перенёс это из своей статьи в местный фак. Выдержка:

Из написанного выше должно быть понятно, что нет. Можно только на скриншотах. Аппаратно фильтры различаются и с этим вы ничего поделать не сможете. Можно разве что их отключить, тогда, да, картинка будет идентично 16-битной

Наверное, можно, так как её потенциал достаточно высок: она может всё то же самое, что могли вуду2 в слае, но только в более высоких разрешениях. Вуду3 занимает один единственный слот, против двух pci у вуду2+шлейф. Вуду3 поинтереснее вуду2-слай во всех отношениях (как видно из фака, совместимость с дос у неё оказалась приличная), но сегодня ламповость слая всё это разрушает в прах.

Можно подробнее? Я вот как-то очень мало изучал этот вопрос, когда была вохможность. Там какие-то косяки рендеринга или просто медленно?

Неправда, как раз только в OGL разницы и нет. В DX и GLIDE в 16-битном цвете со включенным постфильтром (см. фак) разница будет. Если я неправ, можно всё же скриншоты посмотреть и версию дров назвать?

На самом деле тут человек отчасти прав, глайд всегда был быстрее. Но коли так, то разрабам глупо было бы его просто отодвигать в ящик. Тут действительно сыграло всё вместе и, как назло, в один момент.

Насчёт габаритов - тоже отчасти правда, потому что первой действительно вышла 5500, а она была здоровенной. 4500 появилась позже, когда пик продаж уже спал. Но даже всё это не сломало бы гиганта индустрии, если бы данный провал не был следствием других внутренних проблем компании, которых на тот момент накопилось прилично. Всё же рекомендую прочитать где-нибудь история 3dfx, там всё несколько интереснее получилось.



Для третьей Вууды в Кваке 3 нормальна производительность в 29-40 fps? При настройках: 1024x768, цвет текстур по умолчанию, геометрия средняя, качество текстур макстмальное, на просто высоких не сильно лучше, фильтрация биллинейная? Версия Кваки 3 от Фаргуса, не патченная, остальной конфиг: PIII-800/224Mb SDRAM PC100/Creative Sound Blaster 16 Vibra/Windows 98 FE. Я, конечно, давно не гонял Voodoo, но чёт мне кажется на Tualatin когда я её гонял с оперативой в 512Mb PC133 было лучше или я ошибаюсь?



Да.
Ты тут не в проц упираешься Q3, это уже 4 и 5 вуда.



Надо ставить WickedGL драйвер от Metabyte.



Попробую

--- добавлено 8 май 2017, предыдущее сообщение размещено: 8 май 2017 ---

а какой параметр в драйверах Voodoo отвечает за преобразование 16 битого цвета в 22 битный? Разве такое освещение на Voodoo 3 норм? Я к тому, что градиент не плавный



Постфильтр на Voodoo2 и Voodoo3 одинаковый. Так что как видишь зеленовато-фиолетовую картинку - значит работает.
И он не "22-битный", он "аналогичен по качеству бла-бла-бла"...

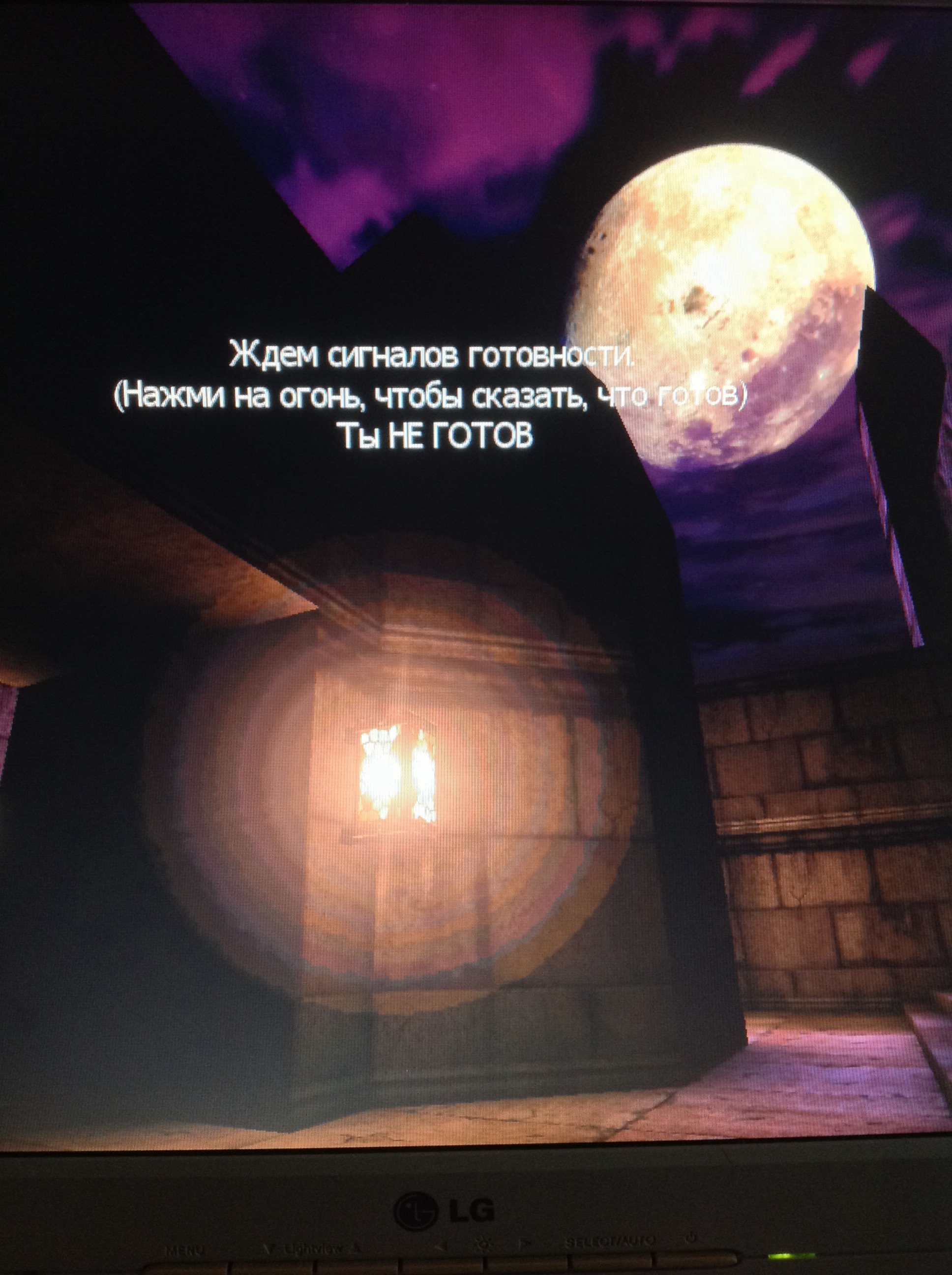

@Gamecollector, всмысле, зеленовато-фиолетовый? Я про освещение на этом скриншоте, оно как бы не плавное, а градациями, что похоже на 16 битный цвет. Насчёт 22-битности его называют таким, типа нечто среднее между 16-то и 32-битным цветом.



У всех карт начиная с Banshee более продвинутый постфильтр. Он настраивается в драйвере для смягчения бандинга.

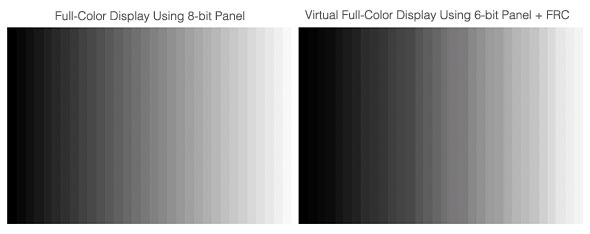

@mr3dx, а что за монитор? Если ЖК, то не стоит забывать про псевдо-битность цвета. Например:

На глаз, по вашему фото, очень похоже именно на малую битность самой матрицы.



Э... 6-битные матрицы почти везде вообще-то используются в пользовательском сегменте. А градиенты очень сильно зависят от реализации дизеринга в конкретной модели монитора.

ЗЫ. Примеры должны работать, или это примеры, которые будет видно на любом мониторе? Монитор у меня с 6-битной матрицей, а картинки из примера на глаз выглядят одинаково что на нём, что на ЭЛТ на стоящем рядом тестовом стенде.



@Колючий, это иллюстрация эффекта, а не пример для проверки монитора. Градиенты надо разглядывать в любых тестовых прогах, хоть в той же АИДе.



Уже на 8 битные перешли и скоро перейдут на 10 битные.
Но хотя в рамках ретро наверно мы застряли в 6



За 2-3 года, как я забил мониторить тематику, переехали на 8-битные матрицы? О_о
Тогда я сильно отстал...

ЗЫ. 10-битные обычным юзерам то зачем?



Да там свое жегово.

есть 6 битные матрицы , которые прикидываются 8 битными.
Это относится и к 8 битным матрицам. При том некоторые умеют то используется процесс сглаживания (dithering) или технология (FRC) Frame rate control.
Цветовая субдискретизации 4:2:2 или 4:2:0
Сейчас еще одна война зреет HDR (High dynamic range)

В общем свой мир.

Примерно для справки

6 бит - 262 тысячи цветов.
8 бит – 16 млн. цветов.
10 бит - 1 млрд цветов.

P.S. В некоторых ТВ уже матрицы 18 и 24 бита матрицы
Хотя надо понимать, там маркетинг чистой воды.



Ты про 8-бит, который 6+FRC и 10-бит, которые 8+FRC?
Или пошли массово честные 8-битные матрицы?

А 18 и 24 - это хороший прорыв. Рекламный.



Ну массово 8 битки честные пошли с 13 года. Но опять же массово понятие сильно разное.



Массово как были 6-битные, так и остались. Но если монитор хотя бы не совсем дно, никакого бандинга на градиентах всё равно видно не будет.



В 13-м это были только дорогие модели. Они сейчас хотя бы в средний сегмент спустились? О профессиональных мониторах ничего не говорю, там возможно всякое.



Средний сегмент это сейчас какой ? Боюсь цены только выросли и стали еще больше как космос для масс. Но массы всегда покупали дно машины со странным углами обзора и временем доступа. Если говорить о доступности, то в для меня лично такие мониторы стали доступны.



ЕМНИП, 250-500$.
