Hard Voodoo 3/4/5 (все, кроме V1/2)

...спустя 7 лет существования темы FAQ всё-таки насобирался.
N.B. Карты на Voodoo1/2 обсуждаются в отдельной теме.


Что такого в этих Voodoo3/4/5 ?
Карты на чипах Voodoo3/4/5 олдгеймеру интересны прежде всего из-за поддержки проприетарного API Glide, бывшего одним из самых популярных api тех лет. Часто игры выпускались с одновременной поддержкой Glide и какого-нибудь ещё популярного 3D-api, при этом картинка в Glide могла отличаться от картинки в другом api! В общем и целом под Glide было заточено более сотни игр (список на вики).


Ключевые особенности карт на Voodoo3/4/5

• В отличие от своих предшественников (voodoo1/2), это уже полноценные интегрированные 2D/3D решения с поддержкой разрешений вплоть до 1600x1200 и даже способные рисовать 3D в окне.


• Ни одна из карт не поддерживает SLI. Знакомые штырьки на некоторых картах - это фиче-коннектор, предназначенный для подключения, например, к тв-тюнеру.


• Все карты на базе voodoo3/4/5 по-прежнему процессорозависимы в играх, потому что у них нет аппаратного блока расчёта трансформации и освещения вершин (Hardware T'n'L). Это значит, что чем медленнее ваш процессор, тем медленнее будет работать видеокарта. И наоборот

• 32-битный рендеринг в 3D поддерживается только на Voodoo4/5.

• Аппаратный постфильтр для 16-битного рендеринга. Точно так же, как и на вуду1/2, этот фильтр путём нехитрых манипуляций позволяет получать на выходе карты 22-битное изображение.

  На всякий случай: в 32-битном рендеринге постфильтр не работает


• Вся серия видеокарт voodoo3/4/5 поддерживает 3 api:
  • Direct3D (DirectX)


  • Glide. Совместимость с играми эпохи voodoo1/2 в этом api неполная! Особенно это касается игр под DOS. Однако для большинства таких игр всё же существуют способы запуска (см. ниже абзац о совместимости).


  • OpenGL. В официальных драйверах поддержка OpenGL всеми картами реализована только как OpenGL -> Glide Wrapper. Да, это точно.








Подробный экскурс по каждому семейству Voodoo и как распределялась модельная линейка можно почитать у нас на вики (и дополнить тоже можно!)


Драйвера и где их достать.
Если говорить об официальных дровах, то поддержка заканчивается на Линолиуме (Windows ME).
В Windows XP есть встроенный драйвер для voodoo3/4/5, но он без Glide.
Помимо оригинальных, существует множество любительских драйверов с поддержкой до windows 7 включительно.

Достать драйвера можно здесь:

• 3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.;


• Index Page - то же, что и предыдущий;


• VOGONS Vintage Driver Library - образы установочных дисков и драйвера к картам 3dfx.

Можно ли содержать в одном пк voodoo1/2 и voodoo3/4/5?

Почитайте сперва здесь (конфликты драйверов).


Тонкая настройка и отладочные переменные Voodoo3/4/5

Для отладки Voodoo в DOS существуют специальные переменные (DOS environment variables). Они задаются инструкцией
SET X=Y,
где X - имя переменной , Y - её значение.

Переменные применяются на-лету, но могут быть нюансы - лучше перестарховаться и настроить через autoexec.bat

В винде можно разгонять (o/c) voodoo3/4/5 с помощью реестра, драйверов, а также с помощью универсальной утилиты Powerstrip, которая предоставляет некоторые дополнительные возможности разгона.

Для твикинга скрытых параметров карт можно использовать любительские драйвера с расширенной панелью управления, либо твикать значения реестра вручную. Все параметры прописываются в следующем ключе реестра:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\

!!Номер 0000 у вас может отличаться!! Это зависит от того, сколько у вас карт уже побывало в системе и под каким номером сейчас работает ваш 3dfx voodoo.

В качестве названий параметров можно использовать переменные для отладки, как ранее в DOS. Опять же, для верности лучше ребутнуть комп после изменений параметров.

Список переменных от вуду1/2
Для вуду3/4/5 появились новые переменные, наиболее полный список есть здесь.

Обратите внимание: в зависимости от версии драйверов, какие-то переменные там могут не работать. Точно посмотреть какие переменные работоспособны у вас можно, открыв HEX-редактором файл драйвера glidexx.xxx
Например, мне так у не удалось заставить работать переменную для скриншотов из glide (FX_GLIDE_SCREENSHOT_KEY) под DOS, хотя в одной из последних версий glide2x.ovl она присутствует.


Популярные твики:

Спойлер: Включение 22-битного пост-фильтра

За постфильтр отвечают сразу две опции дров: 3D Filter Quality и Alpha-Blending. Если обе задраны соответственно в High и Sharper, то на выходе получается 22-битное изображение. При этом:

Т.е. параметр "3D Filter Quality" позволяет выбирать режим "улучшателя" дизеринга. Значение Normal соответствует режиму фильтрации "1x4 линейный" (такой как в voodoo1), значение High соответствует улучшенному режиму фильтрации "2x2 квадратный" (voodoo3/4/5).


N.B. Работоспособность постфильтра также завязана на версию драйверов. Часто бывает, что при определённом сочетании опций постфильтр просто не работает. Например:

Спойлер: Решение проблемы снятия скриншота при игре в glide на вуду3/4/5.

При нажатии PrtScn вы получите искажённое изображение.

Решается назначением спец. клавиши на шоты для Glide:

Спойлер: Как сделать скриншот игры со включенным пост-фильтром

Увы, заскриншотить 22-битную картинку у вас не получится - ведь в буфере кадров, который вы собираетесь зашотить, ещё лежит 16-битная картинка, а постфильтр (он потому и пост-) применяется уже на стадии преобразования сигнала (в RAMDAC).
Однако же выход есть: его (постфильтр) можно сэмулировать на скриншоте! Провести столь технологичную операцию вам поможет старый-добрый HyperSnap.
Настраивается это так

Спойлер: Включение второго текстурного блока на картах voodoo3 velocity.

Совместимы ли voodoo3/4/5 с играми под DOS?
Для большинства dos-игр первое, что нужно сделать - поставить 3dfx-патч. Такие патчи в большинстве своём есть у нас на страницах с играми. После этого, как правило, в папке с игрой появится отдельный исполняемый файл для запуска именно 3dfx-версии.

Большинство 3dfx-патчей идёт со своим драйвером glide2x.ovl, который ориентирован на старые карты (voodoo1/2). Если у вас после запуска 3dfx-версии игры - фриз или краш, первое, что нужно попробовать, - заменить оригинальный файл glide2x.ovl, идущий с патчем, на glide2x.ovl из комплекта ваших установленных драйверов.
Т.е. необходимо скопировать ваш glide2x.ovl в папку с исполняемым файлом игры (обычно папка с игрой). Любая игра первым делом ищет файл glide2x.ovl в своей директории. Именно так, подменяя оригинальный glide2x.ovl, очень часто удаётся запустить ту или иную игру под DOS.

Бывают сложные случаи, когда glide2x.ovl статически слинкован (вшит) с исполняемым файлом игры. В этом случае вы можете или переделать экзешник, или воспользоваться переменными для отладки (см. выше).


Табличка совместимости Voodoo3 с DOS-играми под Glide на VOGONS (не полная).

Популярные частные случаи:

• Blood.
  Закиньте в папку с игрой glide2x.ovl. Затем скачайте 3dfx-патч с этой страницы. Внутри архива вы найдёте всё необходимое для запуска.
  Разрешение щёлкать в игре опасно, можно пробовать редактировать blood.cfg. На вуду5 с последними бета-дровами у меня игра работает в 800x600. С проходимостью могут быть проблемы, но пройти пару уровней в софт-режиме никто не запрещает ведь


• Carmageddon (Carmageddon Splat Pack).
  Закиньте в папку с игрой ваш glide2x.ovl.
  При старте чёрный экран - это видео проигрывается, но оооочень медленно. Его можно просто пропустить.


• Pyl.
  Работает нормально. Закиньте в папку с игрой ваш glide2x.ovl.

Что ещё посмотреть?

• tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики (и не только видеокарт...)

• Очень подробный Обзор 3dfx Voodoo5 5500 AGP

...Но вы всегда можете дополнить!


Оригинал поста от 26.09.2008. Контент весьма спорный.

1. Зачем?

Во первых, в отличие от 3dfx ускорителей прошлого поколения все эти являются и 2Д и 3Д вместе. Потом, например если вы хотите поиграть например в Hitman: Codename 47 в Glide режиме то вам не хватит даже две вторых Voodoo, а как МИНИМУМ Voodoo5 4500, при этом вы хотите совместимости со старыми ДОС GLIDE (о проблемах с ними позже) и Win Glide играми - то вам необходимо что то из этих видеоадаптеров.

2. Драйвера

В Windows XP уже есть встроенный драйвер, он вполне сносный, но всё-таки лучше поставить Omega или Amigasport последней версии, также бывают проблемы с панелью управления драйвера - так что рекомендую пользоваться утилитой V.Control
Для Windows 98 и с поддержкой D3D предпочтительней использовать Amigamerlin версии от 2.0 и выше,контрольную панель можно и прилагающуюся к вышеуказаным драйверам.

3. Предпочтения.
1). Слот
Начнём с самого главного - какой слот лучше - PCI или AGP? Если вы собираетесь собирать олдгеймерскую машину то лучше будет AGP хотя бы потому что на нём ОДИНОЧНАЯ карточка работает немного быстрее. Конечно, есть и минусы:
1. SLI невозможен по определению (хотя он не нужен, почему - чуть позже) НО его и не все 3dfx карточки поддерживают.
2. На некоторых материнках могут не работать (например, чипсеты от SIS старше 645DX не поддерживают видеокарты семейства Voodoo3, а даже если и работают, то с большими проблемами, особенно в 2D) Позже будет написан полный список.
2). ОС
Тут явно лидирует Windows 98 по причине проблем как и со старыми, так и с относительно новыми играми....
3). Железо
Лично я рекомендую процессоры частотой не ниже 600 мегагерц (из интелов подойдут целеры на 66 шине, а лучше P!!! на 100/133) но в паре например с видеокартами семейства V5 5500 лучше конешно от 1 гигагерц. Во всех случаях не забываем о 256 мб DIMM RAM (или DDR1) ну и конешно материнская плата на НЕ новом чипсете и с AGP2x/4x (на 8x вряд ли заведётся при любом чипсете). При выполнении этих условий вы сможете играть в Q3, Serious Sam и даже Hitman 1/2 с 3dfx режимом (правда он там очень кривой) и Max Payne в D3D (разумеется, на Voodoo3 прийдётся включать низкое разрешение).

4. Проблемы

К сожалению, эти карточки не идеальны - хотя бы потому что плохо дружат со старыми GLIDE играми - а некоторые вообще не работают (например, Blood с патчем Glide). Однако, у них есть неоспоримые плюсы: совместимость с новыми старыми (от 1999 г.в.) и вместе с тем со старыми играми (не идеальная конечно НО лучше любого глайд враппера). Истинным олдгеймерам я рекомендую помимо основной карточки - AGP ставить в PCI слот либо V1, либо V2.

Полезные ссылки:
tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики(и не только видеокарт...)
3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.
Index Page - тоже, что и предыдущий

PS: Я знаю что пока ФАК очень поверхностный неполный и может я гдето неправ. Поэтому пишите сдесь комментарии и о проблемах заодно.

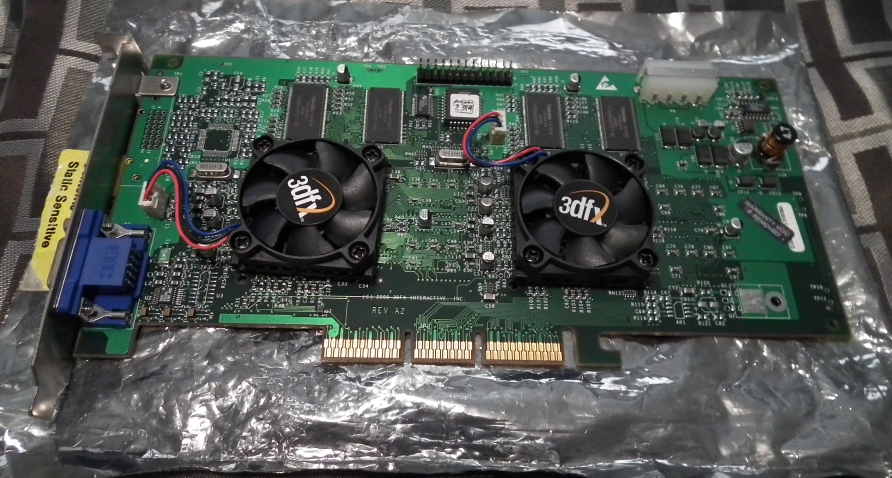

Сегодня получил Voodoo 5 5500 AGP %потираю лапки%



@Strannik_, не понял, а почему у неё разъём AGP 1.0?



У всех 5500 был такой разъём. И все они реально только agp2x.



Это разъем спецификации AGP 1.0 - AGP 3,3 V. Использовался для AGP 1x и AGP 2x.
В спецификации AGP 2.0 использовался разъем AGP 1,5 V, платы AGP 4х.
На материнских патах с одновременной поддержкой AGP2x и AGP 4х устанавливали универсальные разъемы, без выступов.
Установлю на TUSL2-C (AGP2x/AGP 4х).



Вроде ж они работали с ним вообще как с 66МГц PCI. Там не то чтобы 2х... Даже возможности 1х не используются полностью.



@Strannik_, поздравляю!

Кто не в курсе, были инженерные образцы 5500 на AGP2.0, года три назад их на ебее один чел целой пачкой продавал, дорого. Реально держат AGP4X, один из наших форумчан себе одну взял тогда. И даже пересадил на неё гпу/память 200 мгц.



Спасибо, LANRUS. Ее еще надо установить и настроить. Последний босс Diablo 2 уже ждет.

Совсем недавно Оскар предлагал доработку.
MOD your Voodoo5 5500 3Dfx - AGP4x MOD, VSA100, VCore or @128Mb ram size | eBay

...и предлагает
MOD your Voodoo5 5500 3Dfx - AGP4x MOD, VSA100, VCore or @128Mb ram size | eBay



И про выход DVI я забыл. На этих 5500 есть полная разводка, он и DVI установил на неё. Для активации DVI требуется правка биоса, естественно.

--- добавлено 16 сен 2017, предыдущее сообщение размещено: 16 сен 2017 ---

Нет, мод Оскара – это всего лишь адаптер 3,3–1,5. А скорость как была 2x, так и остаётся. Здесь же реальная плата 4x!



AGP 4x не так интересен, как выход DVI. Исключить двойное преобразование и улучшить качество изображения заманчиво.



Ну, например, на всех 4500 есть такая разводка. Мне он посадил DVI на мою 4500 AGP. И 64 метра. Я доволен, как слон.



К сожалению, на моей 5500 такой разводки нет. Если буду покупть еще одну, присмотрю с DVI разъемом.



Ещё раз повторюсь, что говорить AGP 2x, 4x и т.п. - направильно, так как это всего лишь скорость, которая со стандартами AGP связана опосредственно. К примеру, поддержка 1x есть в любой видеокарте и любом чипсете.

В статье Совместимость стандартов AGP - установка современных видеокарт на старые системные платы написано, что у VSA-based карт была поддержка AGP 1.0/2.0, т.е. они были универсальными.

AGP 2.0 only или универсальные с двумя прорезями?



Я нашел с двумя прорезями - универсальный разъем

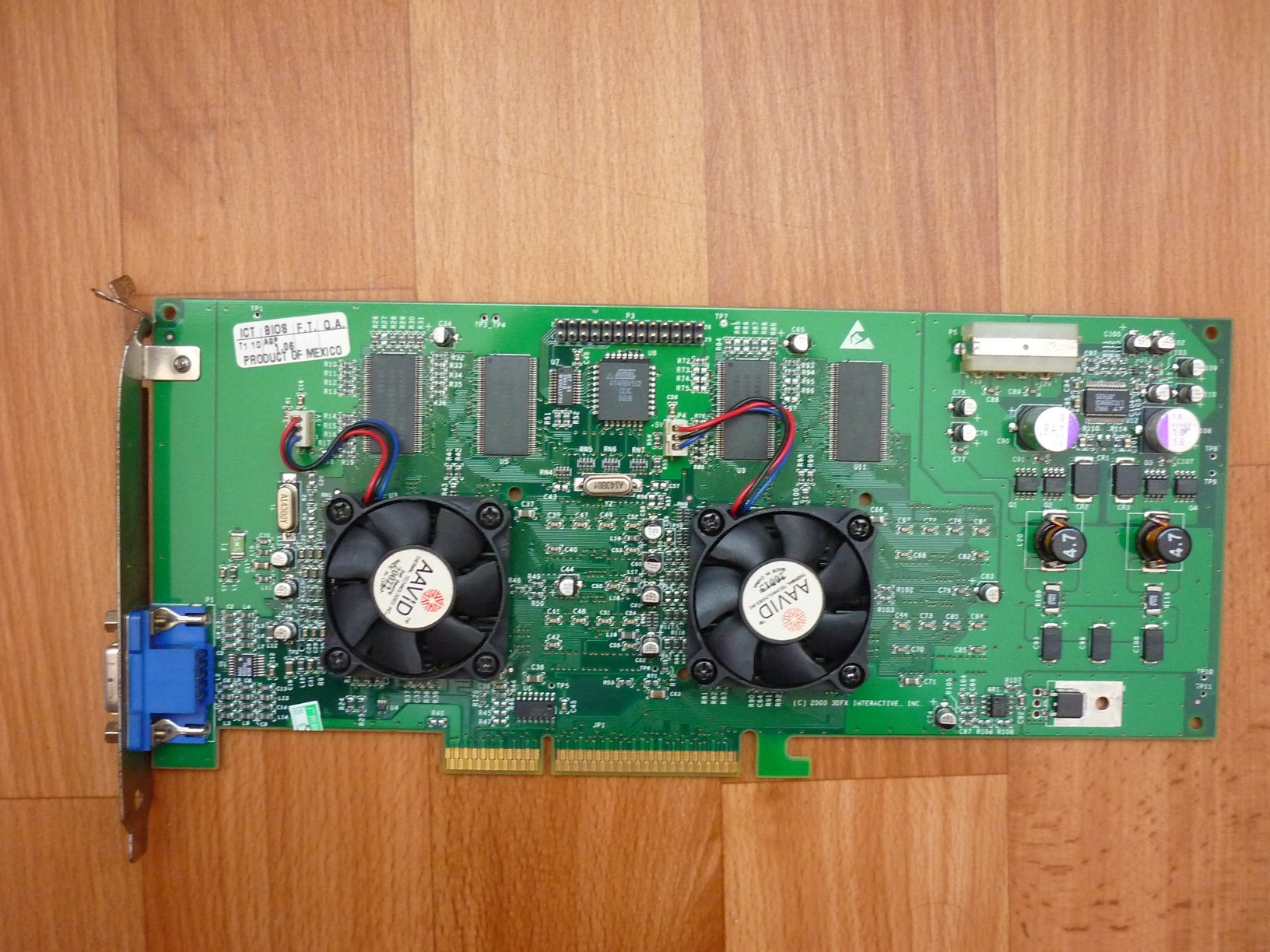

3dfx Archive - [S] - 3dfx Voodoo5 5500 AGP 4x Protoype



Инженерные образцы с универсальным AGP и для 4500 были.
Только 3dfx разорились раньше, чем их до ума довели.
Впрочем - не только их, тот же Voodoo5 6000 - аналогично, сплошь инженерка, причём криво работающая.
Коробочной версии Voodoo4 и Voodoo5 с универсальным AGP я не встречал.



2gamecollector.
Можно подумать что ты держал в руках v56k чтобы безапелляционно утверждать что она криво работает. Есть чип vsa, есть мануал на него. Там четко указано что есть совместимость с 1.5в агп. Это проверено на практике и работает. Остальное, все твои домыслы ничем не подтверждённые

Ps
найди хоть одно фото v4 agp без двух прорезей



Ну разумеется универсальные!

Справедливо для Voodoo5 и ужасная ложь в отношении Voodoo4. Voodoo4 были только с универсальным AGP. А инженерные образцы как раз были в версии 4800, память 64, выходы DVI и TV. Серийные 4500 шлёпали на той же PCB, что и 4800, поэтому 4500 допиливается до 4800 без скрипа. То, что V4 универсальные, а V5 AGP1.0, я могу объяснить только тем, что V4 вышли позже. Но вообще по тем временам и V5 могли бы вполне изначально выпускаться как 1.0/2.0, почему они старого формата, непонятно, конкуренты тогда уже вовсю клепали 2.0.

Ради прикола нашёл: http://images.anandtech.com/old/video/3dfx/v4-5preview/voodoo4-4500.jpg Но что-то мне подсказывает, что такие карты никогда не существовали, а эта картинка, вероятно, была одним из промежуточных вариантов и вырвана в своё время маркетологами 3dfx из программы-проектировщика PCB.



*пожал плечами...
Видимо я настолько везуч. Когда приобрёл в давние времена с рук коробку Voodoo4 4500 AGP - там карта была именно с 3,3 В разъёмом. И распаянным разъёмом под TV (?), только вот беда - дырки под него на планке не было.
Сейчас в интернете поищу, может найду фото...

Вроде оно. Правда на фото 8 чипов памяти и нет кулера, но таких подробностей уже не вспомню. Про разъём за планкой - помню, меня это сильно удивило, оттого в голове и осталось.

Если 3dfx и вообще производители видеокарт на VSA-100 выпускали карты с поддержкой AGP 2.0 - я только за.

З.Ы. Карта, увы, давно померла от времени.



Это в3.

вот самый ранний из известных прототипов в4



Здравствуйте, знающие люди, подскажите, будет ли V5 5500 AGP работать на частоте AGP 89 MHz ? (столько выдает материнка на BX440 при установке частоты шины в 133 MHz для Pentium3)
