Hard Voodoo 3/4/5 (все, кроме V1/2)

...спустя 7 лет существования темы FAQ всё-таки насобирался.
N.B. Карты на Voodoo1/2 обсуждаются в отдельной теме.


Что такого в этих Voodoo3/4/5 ?
Карты на чипах Voodoo3/4/5 олдгеймеру интересны прежде всего из-за поддержки проприетарного API Glide, бывшего одним из самых популярных api тех лет. Часто игры выпускались с одновременной поддержкой Glide и какого-нибудь ещё популярного 3D-api, при этом картинка в Glide могла отличаться от картинки в другом api! В общем и целом под Glide было заточено более сотни игр (список на вики).


Ключевые особенности карт на Voodoo3/4/5

• В отличие от своих предшественников (voodoo1/2), это уже полноценные интегрированные 2D/3D решения с поддержкой разрешений вплоть до 1600x1200 и даже способные рисовать 3D в окне.


• Ни одна из карт не поддерживает SLI. Знакомые штырьки на некоторых картах - это фиче-коннектор, предназначенный для подключения, например, к тв-тюнеру.


• Все карты на базе voodoo3/4/5 по-прежнему процессорозависимы в играх, потому что у них нет аппаратного блока расчёта трансформации и освещения вершин (Hardware T'n'L). Это значит, что чем медленнее ваш процессор, тем медленнее будет работать видеокарта. И наоборот

• 32-битный рендеринг в 3D поддерживается только на Voodoo4/5.

• Аппаратный постфильтр для 16-битного рендеринга. Точно так же, как и на вуду1/2, этот фильтр путём нехитрых манипуляций позволяет получать на выходе карты 22-битное изображение.

  На всякий случай: в 32-битном рендеринге постфильтр не работает


• Вся серия видеокарт voodoo3/4/5 поддерживает 3 api:
  • Direct3D (DirectX)


  • Glide. Совместимость с играми эпохи voodoo1/2 в этом api неполная! Особенно это касается игр под DOS. Однако для большинства таких игр всё же существуют способы запуска (см. ниже абзац о совместимости).


  • OpenGL. В официальных драйверах поддержка OpenGL всеми картами реализована только как OpenGL -> Glide Wrapper. Да, это точно.








Подробный экскурс по каждому семейству Voodoo и как распределялась модельная линейка можно почитать у нас на вики (и дополнить тоже можно!)


Драйвера и где их достать.
Если говорить об официальных дровах, то поддержка заканчивается на Линолиуме (Windows ME).
В Windows XP есть встроенный драйвер для voodoo3/4/5, но он без Glide.
Помимо оригинальных, существует множество любительских драйверов с поддержкой до windows 7 включительно.

Достать драйвера можно здесь:

• 3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.;


• Index Page - то же, что и предыдущий;


• VOGONS Vintage Driver Library - образы установочных дисков и драйвера к картам 3dfx.

Можно ли содержать в одном пк voodoo1/2 и voodoo3/4/5?

Почитайте сперва здесь (конфликты драйверов).


Тонкая настройка и отладочные переменные Voodoo3/4/5

Для отладки Voodoo в DOS существуют специальные переменные (DOS environment variables). Они задаются инструкцией
SET X=Y,
где X - имя переменной , Y - её значение.

Переменные применяются на-лету, но могут быть нюансы - лучше перестарховаться и настроить через autoexec.bat

В винде можно разгонять (o/c) voodoo3/4/5 с помощью реестра, драйверов, а также с помощью универсальной утилиты Powerstrip, которая предоставляет некоторые дополнительные возможности разгона.

Для твикинга скрытых параметров карт можно использовать любительские драйвера с расширенной панелью управления, либо твикать значения реестра вручную. Все параметры прописываются в следующем ключе реестра:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\

!!Номер 0000 у вас может отличаться!! Это зависит от того, сколько у вас карт уже побывало в системе и под каким номером сейчас работает ваш 3dfx voodoo.

В качестве названий параметров можно использовать переменные для отладки, как ранее в DOS. Опять же, для верности лучше ребутнуть комп после изменений параметров.

Список переменных от вуду1/2
Для вуду3/4/5 появились новые переменные, наиболее полный список есть здесь.

Обратите внимание: в зависимости от версии драйверов, какие-то переменные там могут не работать. Точно посмотреть какие переменные работоспособны у вас можно, открыв HEX-редактором файл драйвера glidexx.xxx
Например, мне так у не удалось заставить работать переменную для скриншотов из glide (FX_GLIDE_SCREENSHOT_KEY) под DOS, хотя в одной из последних версий glide2x.ovl она присутствует.


Популярные твики:

Спойлер: Включение 22-битного пост-фильтра

За постфильтр отвечают сразу две опции дров: 3D Filter Quality и Alpha-Blending. Если обе задраны соответственно в High и Sharper, то на выходе получается 22-битное изображение. При этом:

Т.е. параметр "3D Filter Quality" позволяет выбирать режим "улучшателя" дизеринга. Значение Normal соответствует режиму фильтрации "1x4 линейный" (такой как в voodoo1), значение High соответствует улучшенному режиму фильтрации "2x2 квадратный" (voodoo3/4/5).


N.B. Работоспособность постфильтра также завязана на версию драйверов. Часто бывает, что при определённом сочетании опций постфильтр просто не работает. Например:

Спойлер: Решение проблемы снятия скриншота при игре в glide на вуду3/4/5.

При нажатии PrtScn вы получите искажённое изображение.

Решается назначением спец. клавиши на шоты для Glide:

Спойлер: Как сделать скриншот игры со включенным пост-фильтром

Увы, заскриншотить 22-битную картинку у вас не получится - ведь в буфере кадров, который вы собираетесь зашотить, ещё лежит 16-битная картинка, а постфильтр (он потому и пост-) применяется уже на стадии преобразования сигнала (в RAMDAC).
Однако же выход есть: его (постфильтр) можно сэмулировать на скриншоте! Провести столь технологичную операцию вам поможет старый-добрый HyperSnap.
Настраивается это так

Спойлер: Включение второго текстурного блока на картах voodoo3 velocity.

Совместимы ли voodoo3/4/5 с играми под DOS?
Для большинства dos-игр первое, что нужно сделать - поставить 3dfx-патч. Такие патчи в большинстве своём есть у нас на страницах с играми. После этого, как правило, в папке с игрой появится отдельный исполняемый файл для запуска именно 3dfx-версии.

Большинство 3dfx-патчей идёт со своим драйвером glide2x.ovl, который ориентирован на старые карты (voodoo1/2). Если у вас после запуска 3dfx-версии игры - фриз или краш, первое, что нужно попробовать, - заменить оригинальный файл glide2x.ovl, идущий с патчем, на glide2x.ovl из комплекта ваших установленных драйверов.
Т.е. необходимо скопировать ваш glide2x.ovl в папку с исполняемым файлом игры (обычно папка с игрой). Любая игра первым делом ищет файл glide2x.ovl в своей директории. Именно так, подменяя оригинальный glide2x.ovl, очень часто удаётся запустить ту или иную игру под DOS.

Бывают сложные случаи, когда glide2x.ovl статически слинкован (вшит) с исполняемым файлом игры. В этом случае вы можете или переделать экзешник, или воспользоваться переменными для отладки (см. выше).


Табличка совместимости Voodoo3 с DOS-играми под Glide на VOGONS (не полная).

Популярные частные случаи:

• Blood.
  Закиньте в папку с игрой glide2x.ovl. Затем скачайте 3dfx-патч с этой страницы. Внутри архива вы найдёте всё необходимое для запуска.
  Разрешение щёлкать в игре опасно, можно пробовать редактировать blood.cfg. На вуду5 с последними бета-дровами у меня игра работает в 800x600. С проходимостью могут быть проблемы, но пройти пару уровней в софт-режиме никто не запрещает ведь


• Carmageddon (Carmageddon Splat Pack).
  Закиньте в папку с игрой ваш glide2x.ovl.
  При старте чёрный экран - это видео проигрывается, но оооочень медленно. Его можно просто пропустить.


• Pyl.
  Работает нормально. Закиньте в папку с игрой ваш glide2x.ovl.

Что ещё посмотреть?

• tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики (и не только видеокарт...)

• Очень подробный Обзор 3dfx Voodoo5 5500 AGP

...Но вы всегда можете дополнить!


Оригинал поста от 26.09.2008. Контент весьма спорный.

1. Зачем?

Во первых, в отличие от 3dfx ускорителей прошлого поколения все эти являются и 2Д и 3Д вместе. Потом, например если вы хотите поиграть например в Hitman: Codename 47 в Glide режиме то вам не хватит даже две вторых Voodoo, а как МИНИМУМ Voodoo5 4500, при этом вы хотите совместимости со старыми ДОС GLIDE (о проблемах с ними позже) и Win Glide играми - то вам необходимо что то из этих видеоадаптеров.

2. Драйвера

В Windows XP уже есть встроенный драйвер, он вполне сносный, но всё-таки лучше поставить Omega или Amigasport последней версии, также бывают проблемы с панелью управления драйвера - так что рекомендую пользоваться утилитой V.Control
Для Windows 98 и с поддержкой D3D предпочтительней использовать Amigamerlin версии от 2.0 и выше,контрольную панель можно и прилагающуюся к вышеуказаным драйверам.

3. Предпочтения.
1). Слот
Начнём с самого главного - какой слот лучше - PCI или AGP? Если вы собираетесь собирать олдгеймерскую машину то лучше будет AGP хотя бы потому что на нём ОДИНОЧНАЯ карточка работает немного быстрее. Конечно, есть и минусы:
1. SLI невозможен по определению (хотя он не нужен, почему - чуть позже) НО его и не все 3dfx карточки поддерживают.
2. На некоторых материнках могут не работать (например, чипсеты от SIS старше 645DX не поддерживают видеокарты семейства Voodoo3, а даже если и работают, то с большими проблемами, особенно в 2D) Позже будет написан полный список.
2). ОС
Тут явно лидирует Windows 98 по причине проблем как и со старыми, так и с относительно новыми играми....
3). Железо
Лично я рекомендую процессоры частотой не ниже 600 мегагерц (из интелов подойдут целеры на 66 шине, а лучше P!!! на 100/133) но в паре например с видеокартами семейства V5 5500 лучше конешно от 1 гигагерц. Во всех случаях не забываем о 256 мб DIMM RAM (или DDR1) ну и конешно материнская плата на НЕ новом чипсете и с AGP2x/4x (на 8x вряд ли заведётся при любом чипсете). При выполнении этих условий вы сможете играть в Q3, Serious Sam и даже Hitman 1/2 с 3dfx режимом (правда он там очень кривой) и Max Payne в D3D (разумеется, на Voodoo3 прийдётся включать низкое разрешение).

4. Проблемы

К сожалению, эти карточки не идеальны - хотя бы потому что плохо дружат со старыми GLIDE играми - а некоторые вообще не работают (например, Blood с патчем Glide). Однако, у них есть неоспоримые плюсы: совместимость с новыми старыми (от 1999 г.в.) и вместе с тем со старыми играми (не идеальная конечно НО лучше любого глайд враппера). Истинным олдгеймерам я рекомендую помимо основной карточки - AGP ставить в PCI слот либо V1, либо V2.

Полезные ссылки:
tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики(и не только видеокарт...)
3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.
Index Page - тоже, что и предыдущий

PS: Я знаю что пока ФАК очень поверхностный неполный и может я гдето неправ. Поэтому пишите сдесь комментарии и о проблемах заодно.



Абсолютно верно. Единоверная есть только от фирмы ооо Пайка и Монтаж, бывший Химтек (который её и придумал) ООО "Пайка и монтаж".

У меня есть оригинальный ещё металлический тюбик, купленный году в 2005 если не раньше в 2003-4, до сих пор применима.



Прошу Вас о помощи, больше не у кого спросить
У меня теперь тоже есть V5 5500 agp и есть вопрос, только при использовании SLI при 16 бит постфильтр всегда работает в режиме Normal (полосатое сглаживание как в voodoo2) хотя 3D Filter Quality стоит в High.
В режиме сингл чипа или при использовании сглаживания AA 2x или AA 4x все отлично, картинка сглаженная (как в voodoo3).
Это у меня с платой проблемы или так и должно быть? отвалил за плату много бабла и теперь переживаю



@Pr1ha, давайте несколько развёрнутее: чего вы хотите добиться, какие сейчас настройки и что по вашему работает не так? Потому что постфильтр и сглаживание - это абсолютно несвязанные вещи



@Goblinit, я хочу чтобы в дуал-чиповом режиме в 16bit постфильтр работал в режиме HIGH.
Для этого в настройках драйвера для Glide и Direct3D выставлены настройки 3D Filter Quality=High, Alpha-Blending=Sharper, Anti-Aliasing=Fast Perfomance.
По изображению визуально наблюдается, что настройка 3D Filter Quality=High игнорируется и постфильтр работает в режиме Normal. В этом и проблема!
Проведя эксперименты я визуально обнаружил, что 3D Filter Quality=High работает только при сингл-чипе, или в дуал-чиповом режиме с использованием Anti-Aliasing 2x или 4x.
Мне бы очень помогло, если бы кто нибудь повторил мой опыт на другой карте V5 5500, и сказал как должно работать на самом деле.



Сообщите:
- версию ОС;
- версию драйвера;
- игру (игры), где проверяется работа видеокарты.



У меня нет Voodoo 5 для подтверждающей проверки, но если вы почитаете, как работает SLI, то станет понятно, что в этом режиме возможен только "полосатый" фильтр.



А как проверяете? Откуда название режима работы постфильтра?
Я спрашиваю потому, что постфильтр в вуде аппаратный и его можно увидеть только визуально. Его режимы работы нигде не выводятся, он просто есть в вуде как апсемплинг 1x4 или 2х2.

Насколько мне известно вот эти два параметра вместе просто включают его

Но При этом каждый из них что-то ещё делает (не помню, в справке есть описание).

Можете сделать шоты проверочной сцены гиперснапом с использованием постфильтра в настройках гиперснапа (постфильтр невозможно зашотить нативно) и без? Любопытно взглянуть на разницу.

--- добавлено 6 май 2018, предыдущее сообщение размещено: 6 май 2018 ---

Полосатый фильтр - это другая техника, мы говорим о разных вещах, по-моему



@Goblinit, именно переключение в драйверах параметра "3D Filter Quality" позволяет выбирать режим "улучшателя" дизеринга 4x1 линейный или 2x2 квадратный.



@TheMadLynx, ок, причём здесь полосатый фильтр и откуда название normal?

--- добавлено 6 май 2018, предыдущее сообщение размещено: 6 май 2018 ---

А, normal - это, вероятно, дефолтное значение опции 3д фильтр.



@Goblinit, когда эта опция изменения режима пост-фильтра появилась в официальных драйверах к voodoo3, то имела два значения: Normal и High. Еще есть опция Auto, которая позволяет драйверу самостоятельно выбирать режим в зависимости от приложения. И первые версии драйверов только в Auto и работали. Переключение же режима размытия цвета в полупрозрачных текстурах-объектах (Alpha-blending) было доступно сразу, с момента появления voodoo3. Показалось: тоже потом только добавили.



Понятно, в общем зависит от дров... Ну тогда для начала:

@Pr1ha,

У меня 5500 есть, но доставать далеко. Вы хоть покажите разницу.



@Strannik_,
Система:
Win98SE, чистая без модификаций.
DirectX 8.1
Драйвер Amega Merlin 2.9 (пробовал и на официальном последнем драйвере, тоже самое)
Проверял Quake3 и Quake2, но результат повторяется в любых играх, Unreal Tournament и т.д.
@Goblinit, Normal это один из вариантов настройки драйвера "3D Filter Quality", значение Normal соответствует режиму дизеринга 4x1 линейный (такой как в voodoo2), значение High соответствует улучшенному режиму дизеринга 2x2 квадратный.

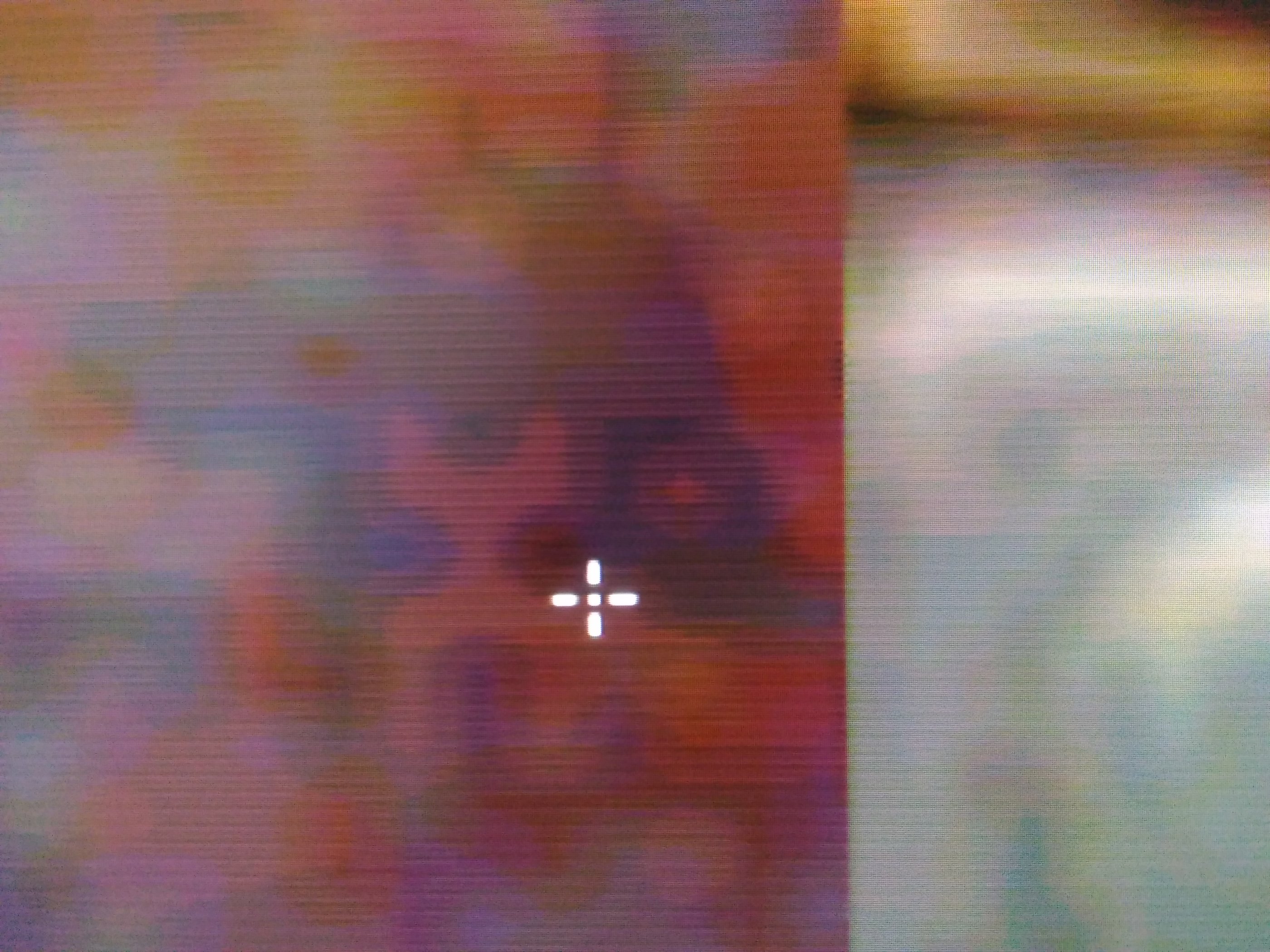

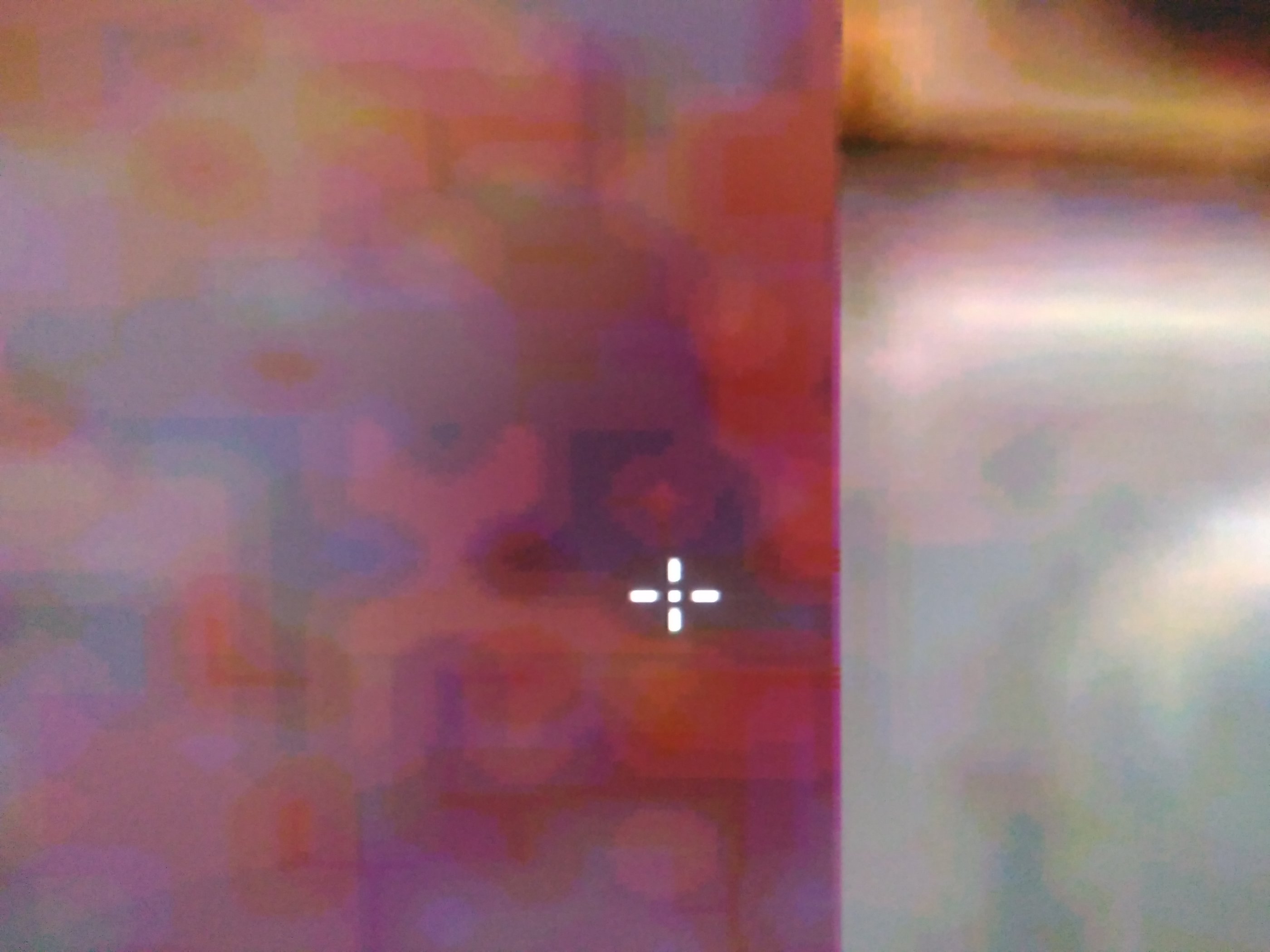

наблюдаю именно визуально с экрана монитора, постараюсь сделать фотографии.



Если есть Quake1, сделай фото с ним.
У меня:
Win98SE
DirectX7.0
Reference 1.04.00 WHQL Certified (во всяком случае, так записал себе), от 11-2-2000 (это точно)
Quake1
Сейчас проверю, что происходит.



SLI


Single Chip


Большие размеры файлов!

--- добавлено 6 май 2018, предыдущее сообщение размещено: 6 май 2018 ---

@Strannik_, Спасибо, очень жду!

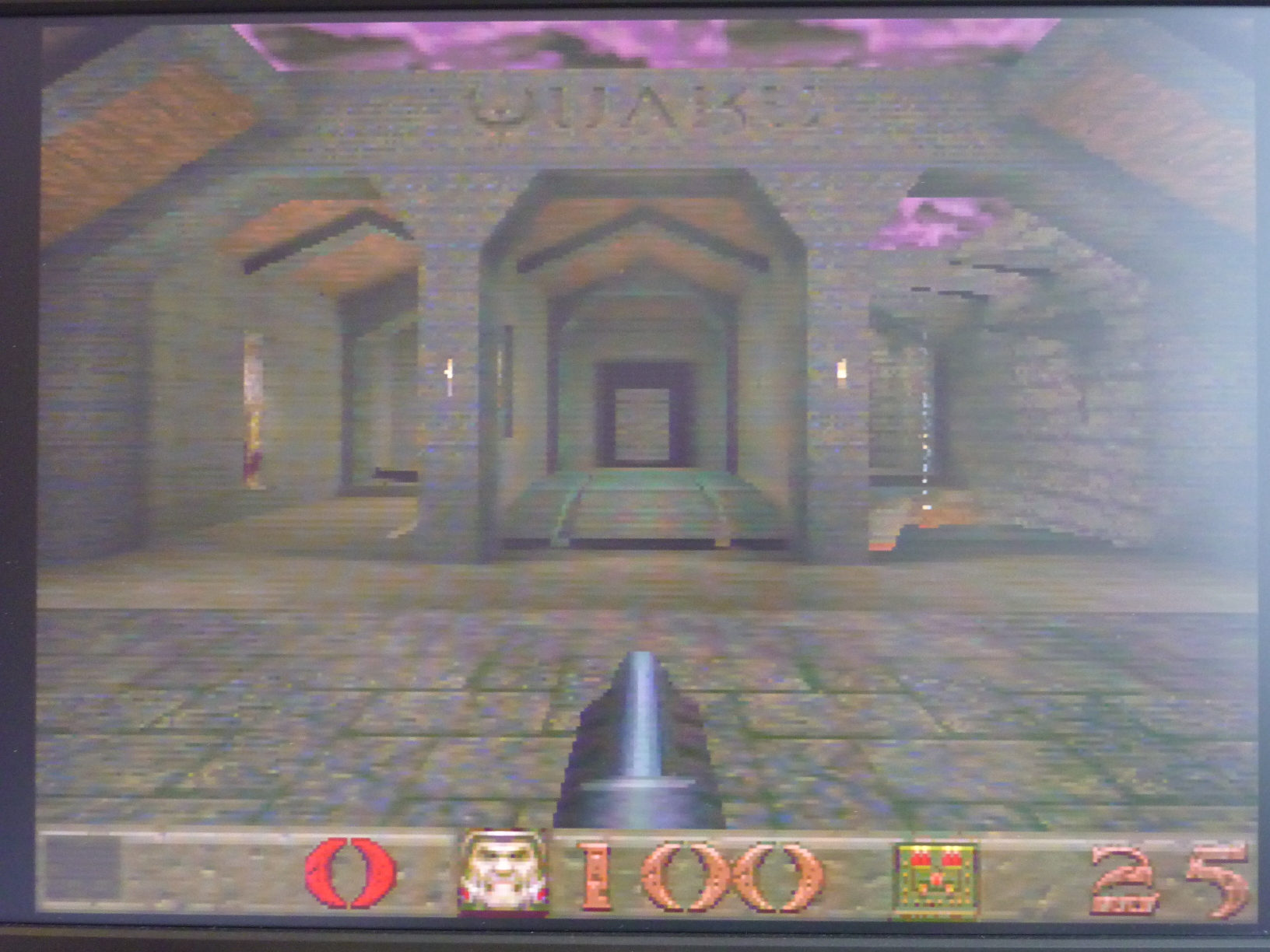

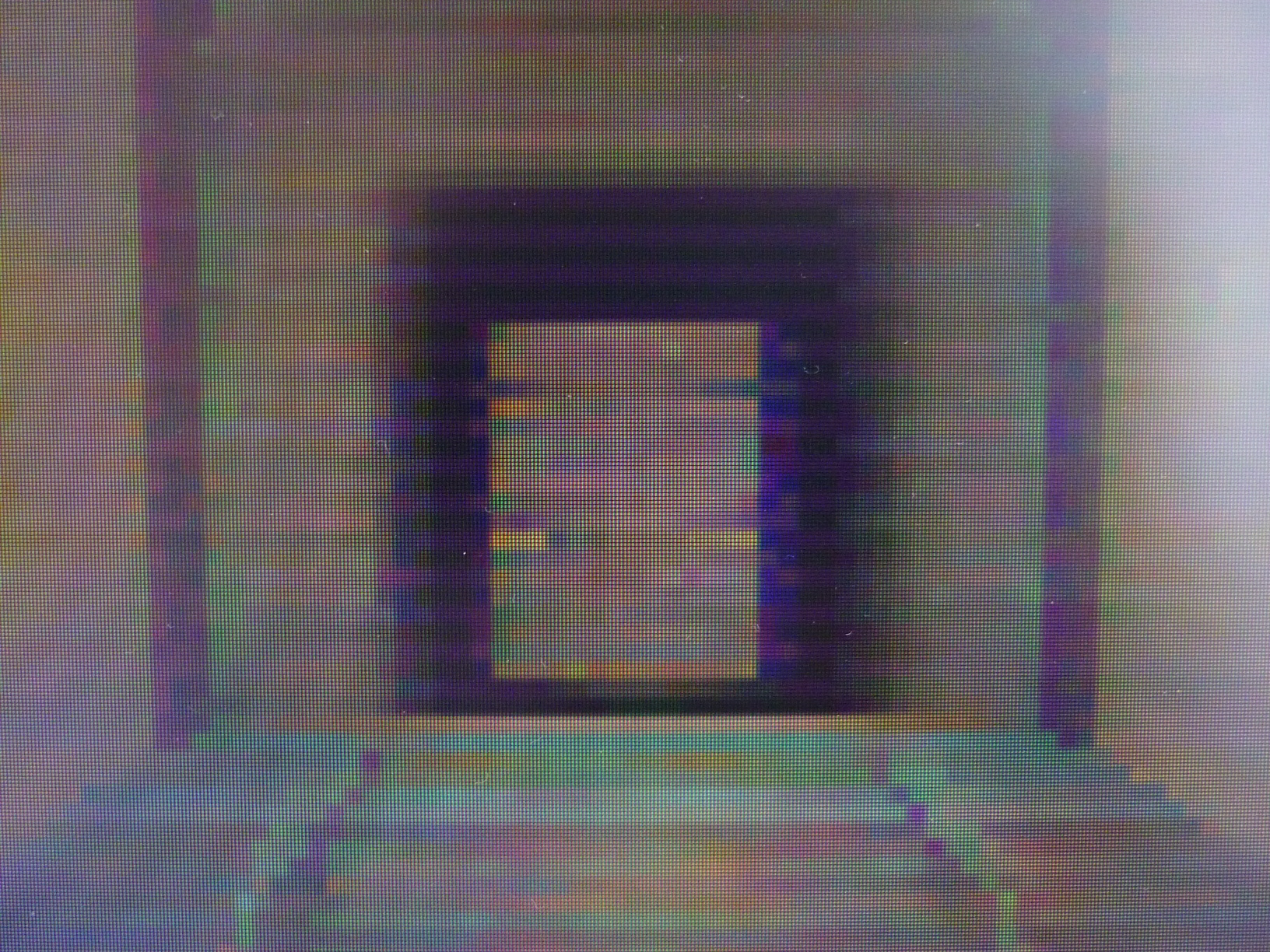

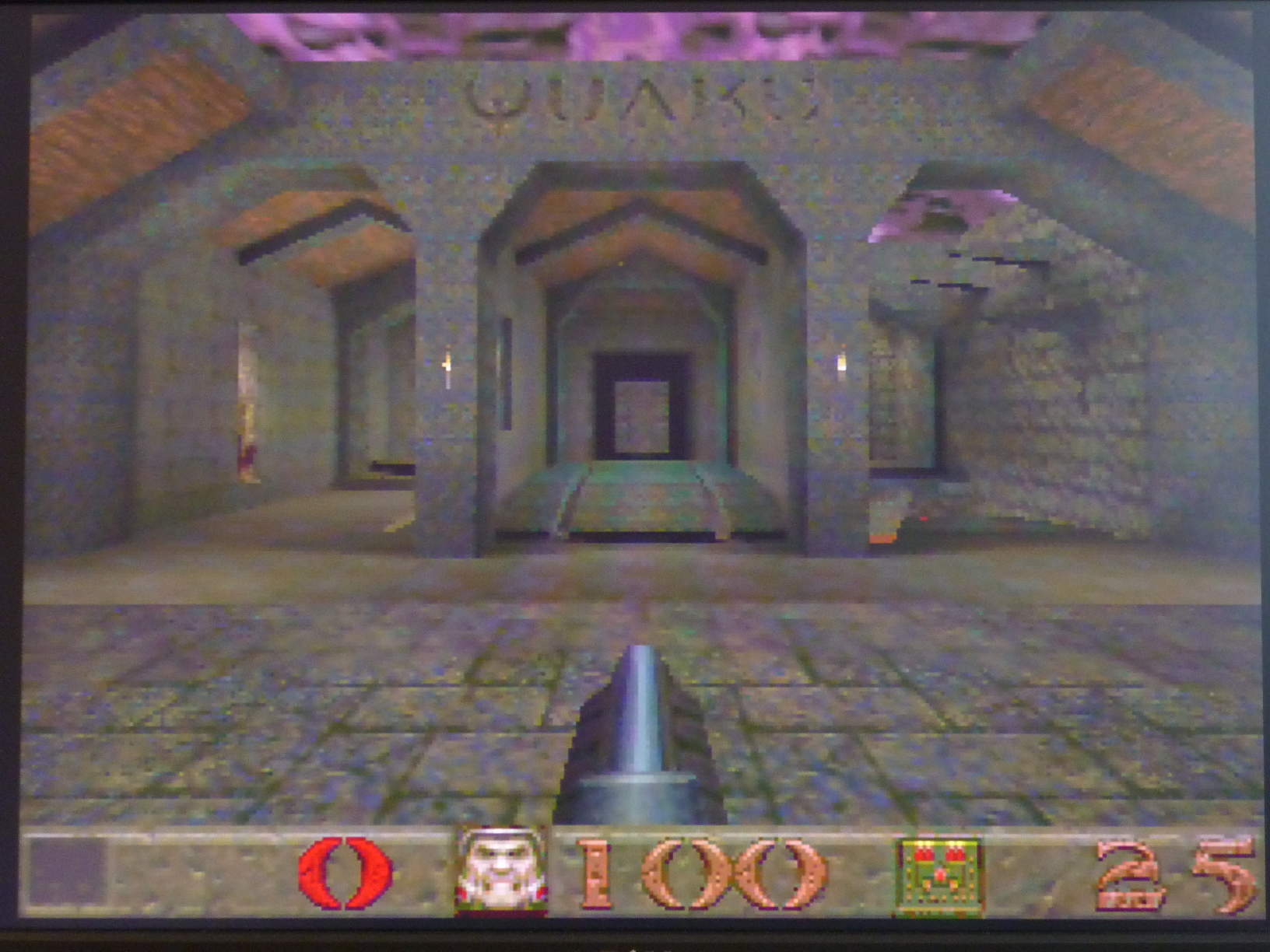

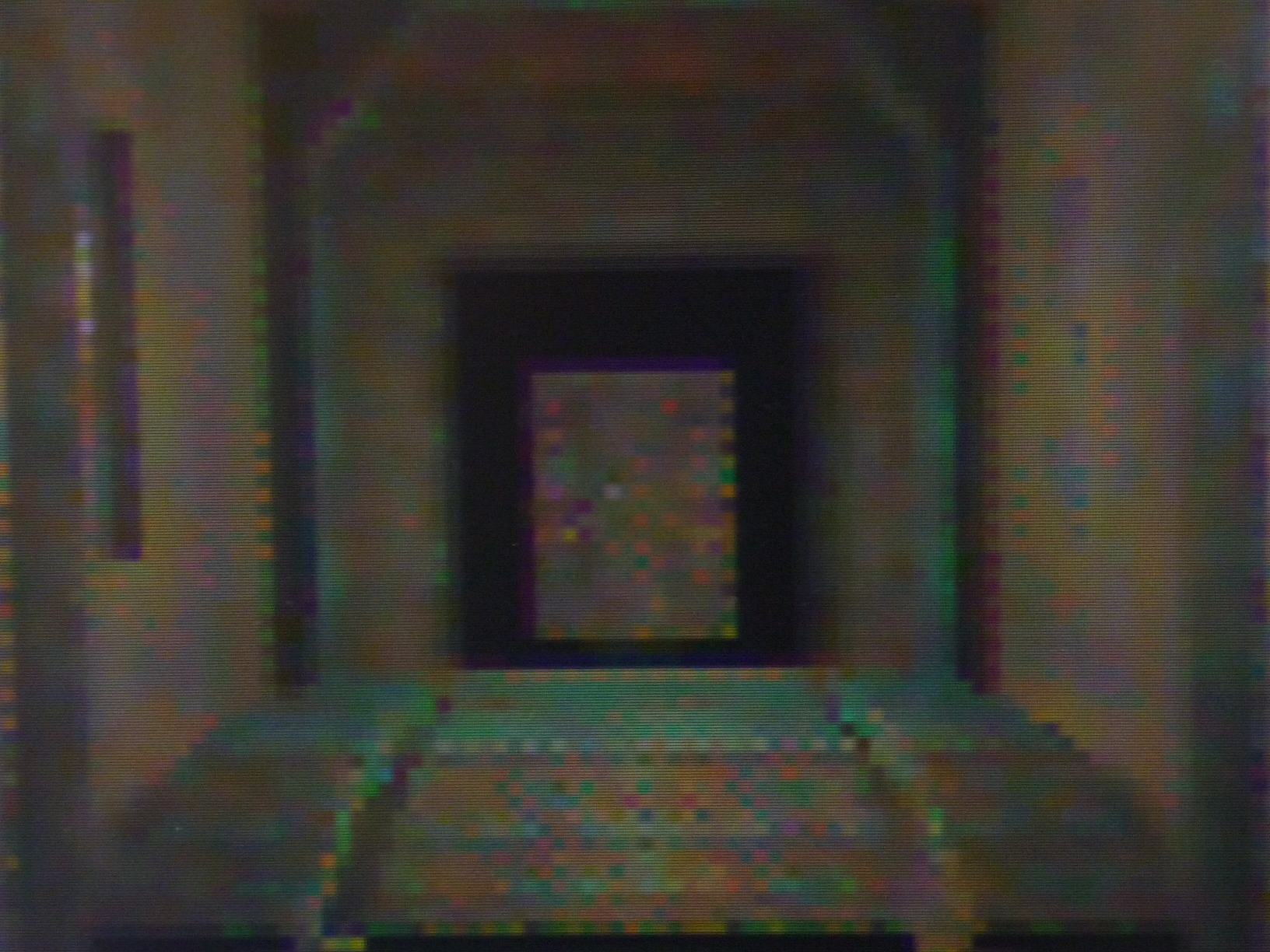

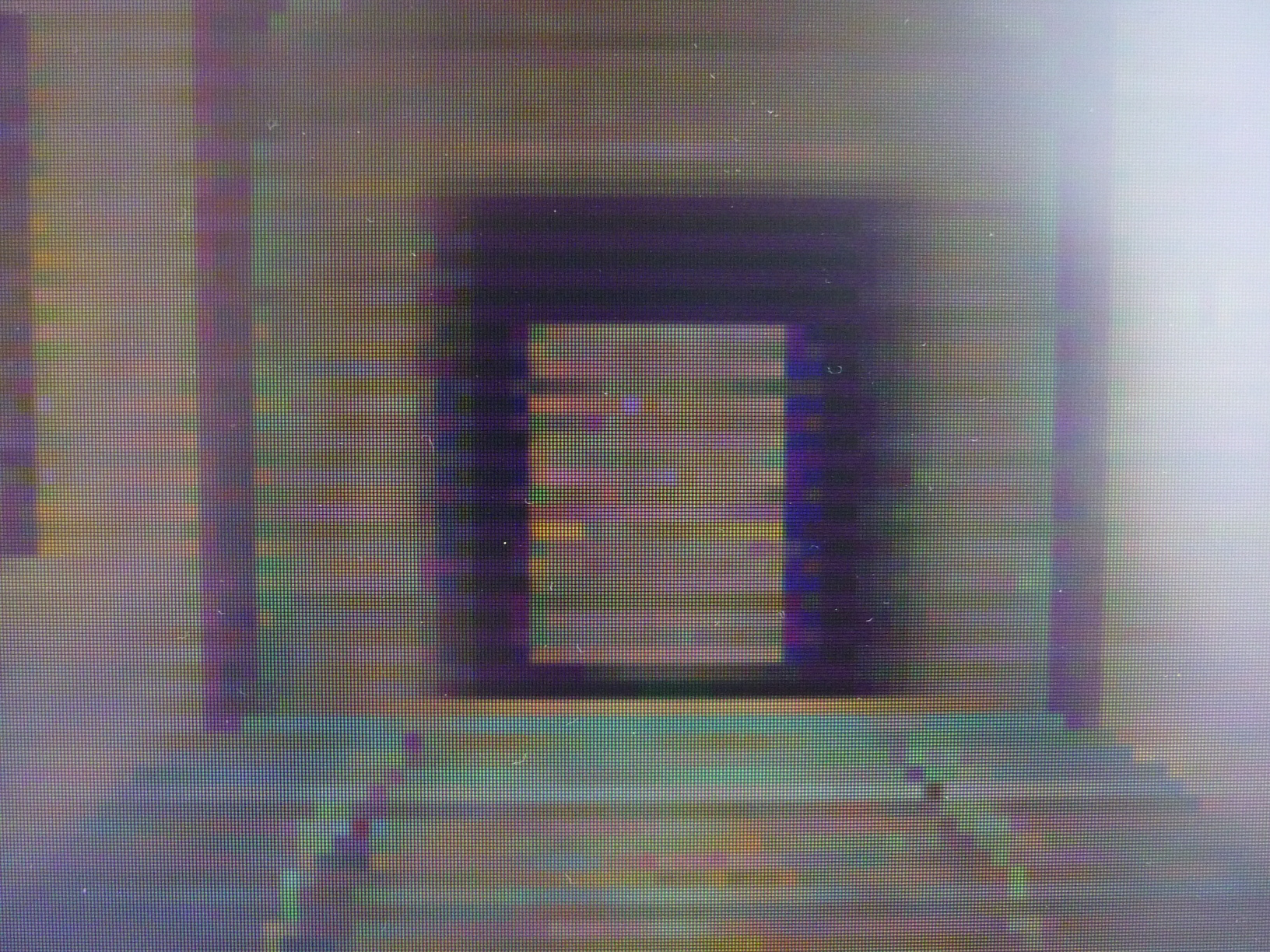

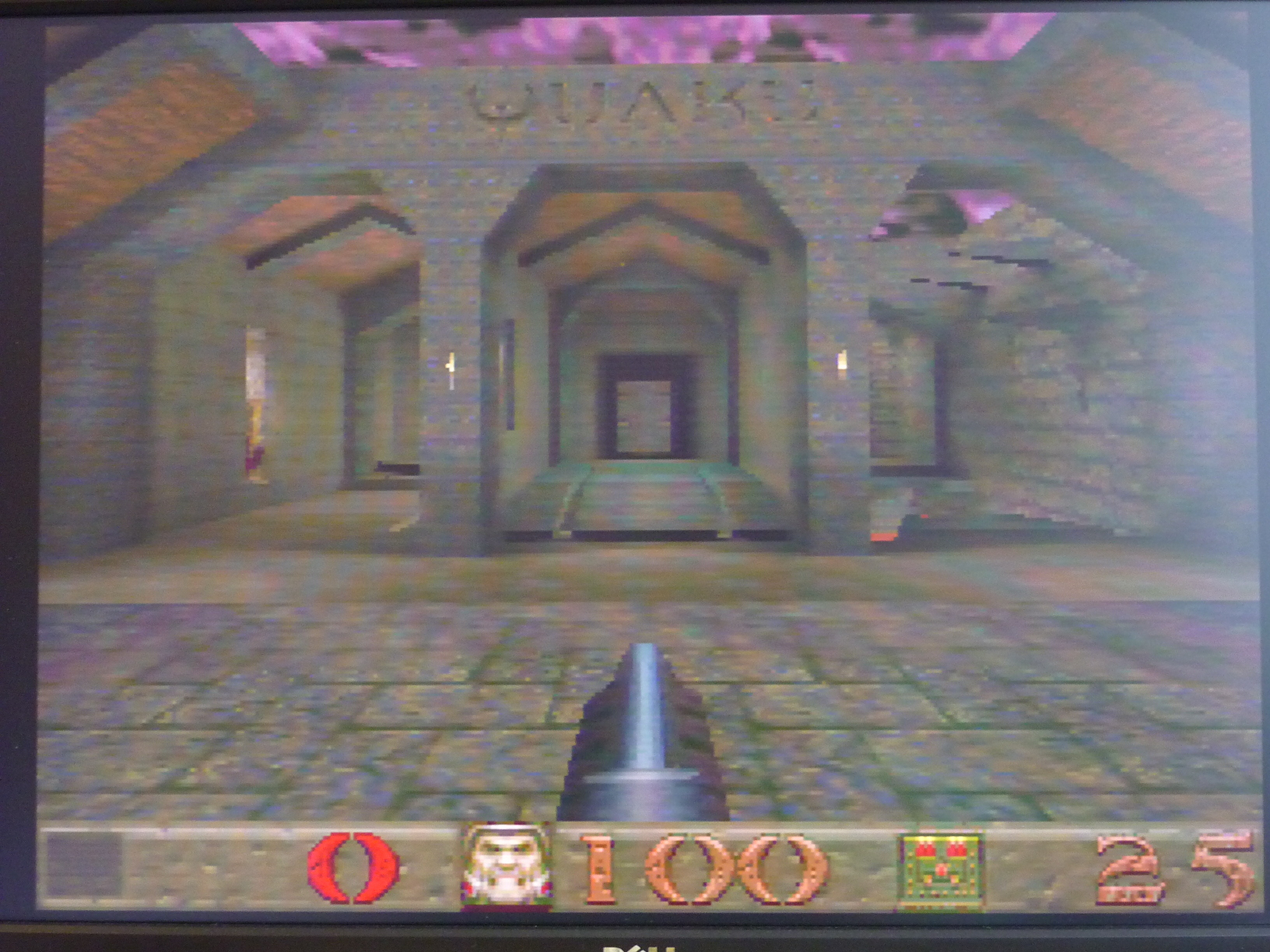

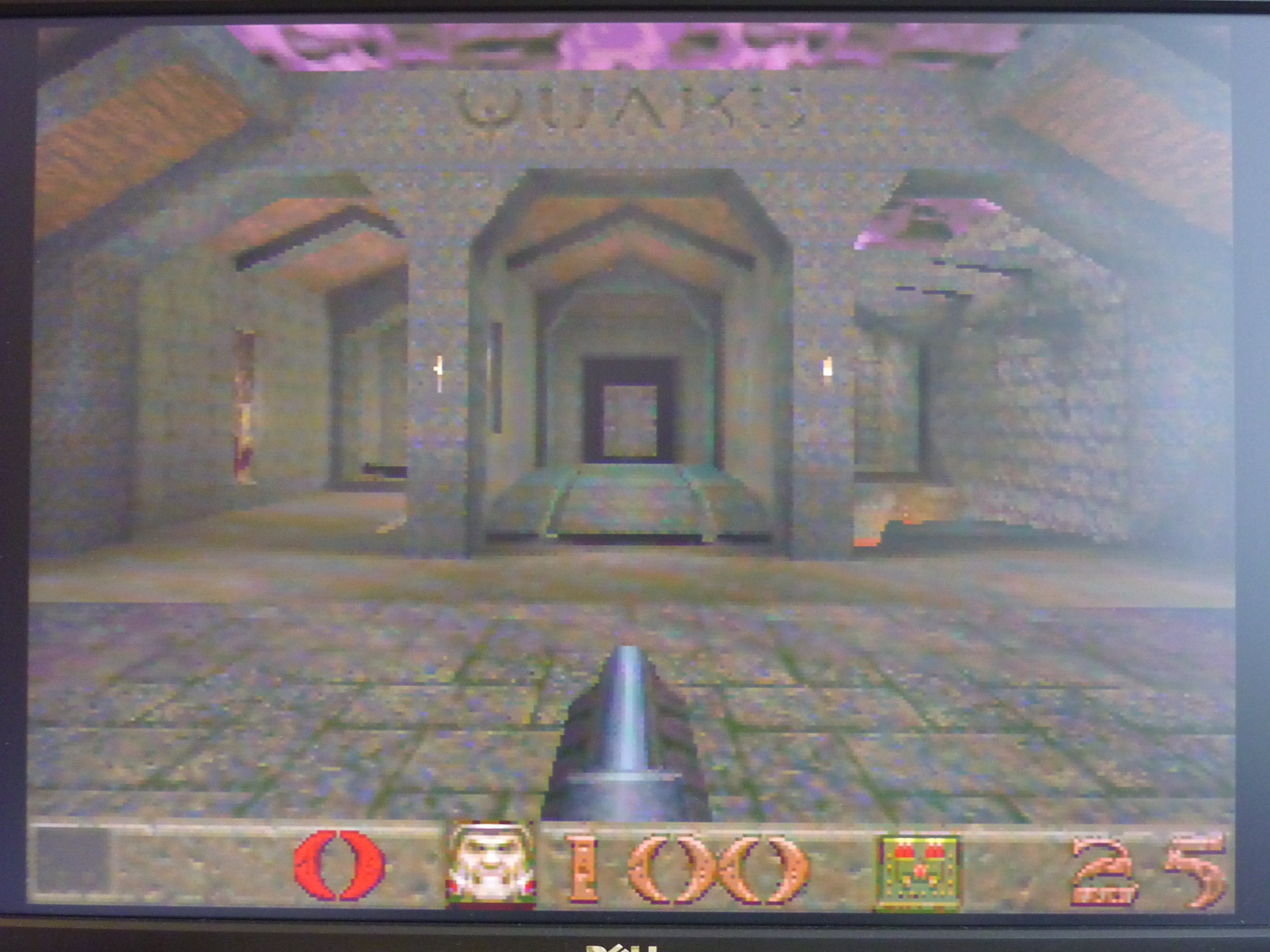

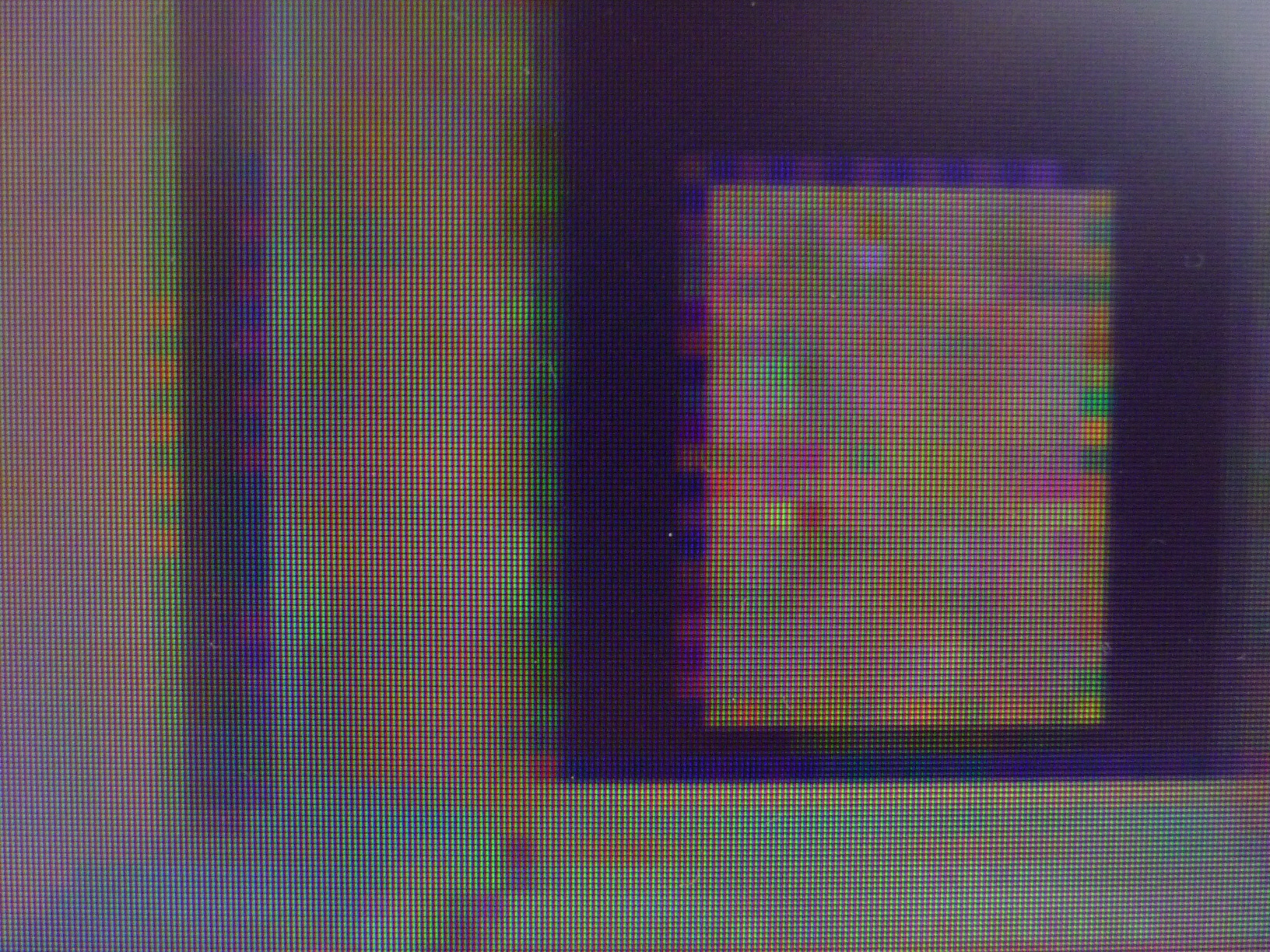

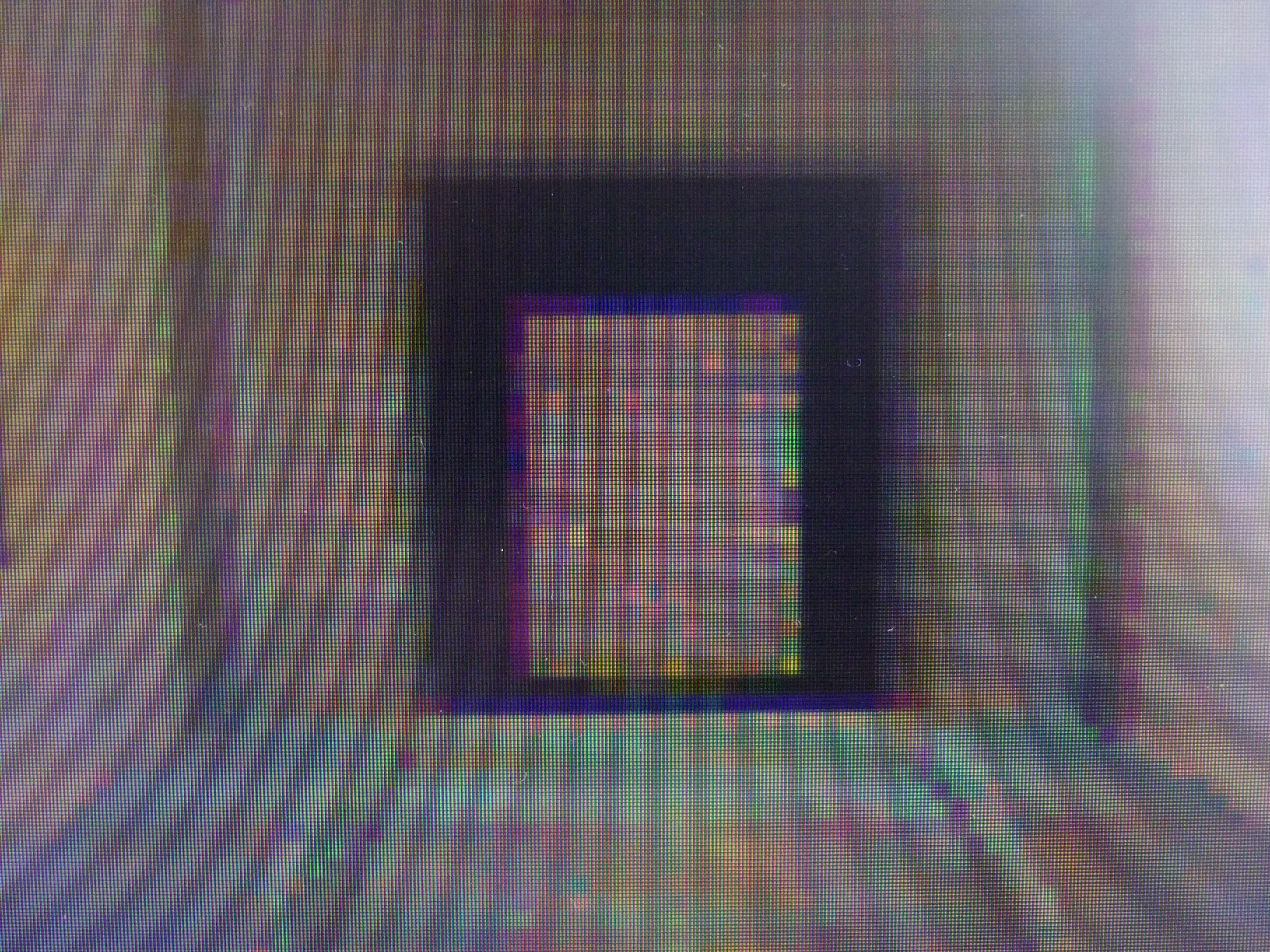

Quake 1, разрешение 320х240, настройки (почти) по умолчанию, minigl из комплекта Quake 1.

Настройки драйвера Voodoo
3D Filter Quality: High
Alpha-Blending: Sharper

3D Filter Quality: Normal
Alpha-Blending: Sharper

3D Filter Quality: High
Alpha-Blending: Smoother

3D Filter Quality: Normal
Alpha-Blending: Smoother


3D Filter Quality: Normal - полосатый.
3D Filter Quality: High - более качественный.
Alpha-Blending и Anti-Aliasing мало влияют на (статичное) изображение.
На высоких разрешениях отличия при разных фильтрах меньше заметны.

При разрешении 320х240 наблюдаются вертикальные помехи - строчка влево, строчка вправо и волнами бегут. При разрешении 640х480 такого нет.
Аналогичное видел STB Velocity 128 3D 4M PCI (NVidia Riva 128). Она при всех разрешениях так себя вела.



@Strannik_, а можете проверить в Windows приложении? я просто не уверен что в DOS работает SLI, скорее Single Chip для совместимости.
я пробовал 320*240 Quake3, в таком разрешении разницы почему то не видно, отчетливо видно в 640*480 и выше. Видно даже в dxdiag на вращающемся кубике.
Можете проверить визуально, и сказать что получилось? скриншоты можете не выкладывать, чтобы не отнимать ваше время.



Скриншоты из GLQuake - самое натуральное Windows приложение
Режим работы в DOS (один или оба чипа), скорее всего зависит от версии GLIDE2X.OVL, его настроек и настроек программы/игры (если разработчики задались такой целью)

DXDiag на вращающемся кубике никаких различий при 3D Filter Quality Normal и High не заметил. Что естественно. Т.к я менял настройки в разделе OpenGL/Glide, а dxdiag проверяет DirectX.

При 3D Filter Quality Normal и High в разделе Direct3D никаких различий так-же не заметил. Что немного странно, но возможно.

Вместо синтетических тестов лучше проверять конкретные игры. Так будет надежнее.



проверил в Direct3D в Unreal Tournament, если стоит 3D Filter Quality=High, то постфильтр вообще вырубается, и явно видна сетка дизеринга



За явный вид сетки отвечает Alpha Blending:
https://www.ixbt.com/video/voodoo3-3500/voodoo3-sharper-fragment-1.jpg
https://www.ixbt.com/video/voodoo3-3500/voodoo3-smoother-fragment-1.jpg

3D Filter переключает только полоски-не полоски.



UT планирую ставить и настраивать не скоро.
Конечно, проходил его, GF2 MX400. =)
Подберу S3 Savage 4 с API S3 Metal. Aureal Vortex 2 уже есть.
