Hard Voodoo 3/4/5 (все, кроме V1/2)

...спустя 7 лет существования темы FAQ всё-таки насобирался.
N.B. Карты на Voodoo1/2 обсуждаются в отдельной теме.


Что такого в этих Voodoo3/4/5 ?
Карты на чипах Voodoo3/4/5 олдгеймеру интересны прежде всего из-за поддержки проприетарного API Glide, бывшего одним из самых популярных api тех лет. Часто игры выпускались с одновременной поддержкой Glide и какого-нибудь ещё популярного 3D-api, при этом картинка в Glide могла отличаться от картинки в другом api! В общем и целом под Glide было заточено более сотни игр (список на вики).


Ключевые особенности карт на Voodoo3/4/5

• В отличие от своих предшественников (voodoo1/2), это уже полноценные интегрированные 2D/3D решения с поддержкой разрешений вплоть до 1600x1200 и даже способные рисовать 3D в окне.


• Ни одна из карт не поддерживает SLI. Знакомые штырьки на некоторых картах - это фиче-коннектор, предназначенный для подключения, например, к тв-тюнеру.


• Все карты на базе voodoo3/4/5 по-прежнему процессорозависимы в играх, потому что у них нет аппаратного блока расчёта трансформации и освещения вершин (Hardware T'n'L). Это значит, что чем медленнее ваш процессор, тем медленнее будет работать видеокарта. И наоборот

• 32-битный рендеринг в 3D поддерживается только на Voodoo4/5.

• Аппаратный постфильтр для 16-битного рендеринга. Точно так же, как и на вуду1/2, этот фильтр путём нехитрых манипуляций позволяет получать на выходе карты 22-битное изображение.

  На всякий случай: в 32-битном рендеринге постфильтр не работает


• Вся серия видеокарт voodoo3/4/5 поддерживает 3 api:
  • Direct3D (DirectX)


  • Glide. Совместимость с играми эпохи voodoo1/2 в этом api неполная! Особенно это касается игр под DOS. Однако для большинства таких игр всё же существуют способы запуска (см. ниже абзац о совместимости).


  • OpenGL. В официальных драйверах поддержка OpenGL всеми картами реализована только как OpenGL -> Glide Wrapper. Да, это точно.








Подробный экскурс по каждому семейству Voodoo и как распределялась модельная линейка можно почитать у нас на вики (и дополнить тоже можно!)


Драйвера и где их достать.
Если говорить об официальных дровах, то поддержка заканчивается на Линолиуме (Windows ME).
В Windows XP есть встроенный драйвер для voodoo3/4/5, но он без Glide.
Помимо оригинальных, существует множество любительских драйверов с поддержкой до windows 7 включительно.

Достать драйвера можно здесь:

• 3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.;


• Index Page - то же, что и предыдущий;


• VOGONS Vintage Driver Library - образы установочных дисков и драйвера к картам 3dfx.

Можно ли содержать в одном пк voodoo1/2 и voodoo3/4/5?

Почитайте сперва здесь (конфликты драйверов).


Тонкая настройка и отладочные переменные Voodoo3/4/5

Для отладки Voodoo в DOS существуют специальные переменные (DOS environment variables). Они задаются инструкцией
SET X=Y,
где X - имя переменной , Y - её значение.

Переменные применяются на-лету, но могут быть нюансы - лучше перестарховаться и настроить через autoexec.bat

В винде можно разгонять (o/c) voodoo3/4/5 с помощью реестра, драйверов, а также с помощью универсальной утилиты Powerstrip, которая предоставляет некоторые дополнительные возможности разгона.

Для твикинга скрытых параметров карт можно использовать любительские драйвера с расширенной панелью управления, либо твикать значения реестра вручную. Все параметры прописываются в следующем ключе реестра:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\

!!Номер 0000 у вас может отличаться!! Это зависит от того, сколько у вас карт уже побывало в системе и под каким номером сейчас работает ваш 3dfx voodoo.

В качестве названий параметров можно использовать переменные для отладки, как ранее в DOS. Опять же, для верности лучше ребутнуть комп после изменений параметров.

Список переменных от вуду1/2
Для вуду3/4/5 появились новые переменные, наиболее полный список есть здесь.

Обратите внимание: в зависимости от версии драйверов, какие-то переменные там могут не работать. Точно посмотреть какие переменные работоспособны у вас можно, открыв HEX-редактором файл драйвера glidexx.xxx
Например, мне так у не удалось заставить работать переменную для скриншотов из glide (FX_GLIDE_SCREENSHOT_KEY) под DOS, хотя в одной из последних версий glide2x.ovl она присутствует.


Популярные твики:

Спойлер: Включение 22-битного пост-фильтра

За постфильтр отвечают сразу две опции дров: 3D Filter Quality и Alpha-Blending. Если обе задраны соответственно в High и Sharper, то на выходе получается 22-битное изображение. При этом:

Т.е. параметр "3D Filter Quality" позволяет выбирать режим "улучшателя" дизеринга. Значение Normal соответствует режиму фильтрации "1x4 линейный" (такой как в voodoo1), значение High соответствует улучшенному режиму фильтрации "2x2 квадратный" (voodoo3/4/5).


N.B. Работоспособность постфильтра также завязана на версию драйверов. Часто бывает, что при определённом сочетании опций постфильтр просто не работает. Например:

Спойлер: Решение проблемы снятия скриншота при игре в glide на вуду3/4/5.

При нажатии PrtScn вы получите искажённое изображение.

Решается назначением спец. клавиши на шоты для Glide:

Спойлер: Как сделать скриншот игры со включенным пост-фильтром

Увы, заскриншотить 22-битную картинку у вас не получится - ведь в буфере кадров, который вы собираетесь зашотить, ещё лежит 16-битная картинка, а постфильтр (он потому и пост-) применяется уже на стадии преобразования сигнала (в RAMDAC).
Однако же выход есть: его (постфильтр) можно сэмулировать на скриншоте! Провести столь технологичную операцию вам поможет старый-добрый HyperSnap.
Настраивается это так

Спойлер: Включение второго текстурного блока на картах voodoo3 velocity.

Совместимы ли voodoo3/4/5 с играми под DOS?
Для большинства dos-игр первое, что нужно сделать - поставить 3dfx-патч. Такие патчи в большинстве своём есть у нас на страницах с играми. После этого, как правило, в папке с игрой появится отдельный исполняемый файл для запуска именно 3dfx-версии.

Большинство 3dfx-патчей идёт со своим драйвером glide2x.ovl, который ориентирован на старые карты (voodoo1/2). Если у вас после запуска 3dfx-версии игры - фриз или краш, первое, что нужно попробовать, - заменить оригинальный файл glide2x.ovl, идущий с патчем, на glide2x.ovl из комплекта ваших установленных драйверов.
Т.е. необходимо скопировать ваш glide2x.ovl в папку с исполняемым файлом игры (обычно папка с игрой). Любая игра первым делом ищет файл glide2x.ovl в своей директории. Именно так, подменяя оригинальный glide2x.ovl, очень часто удаётся запустить ту или иную игру под DOS.

Бывают сложные случаи, когда glide2x.ovl статически слинкован (вшит) с исполняемым файлом игры. В этом случае вы можете или переделать экзешник, или воспользоваться переменными для отладки (см. выше).


Табличка совместимости Voodoo3 с DOS-играми под Glide на VOGONS (не полная).

Популярные частные случаи:

• Blood.
  Закиньте в папку с игрой glide2x.ovl. Затем скачайте 3dfx-патч с этой страницы. Внутри архива вы найдёте всё необходимое для запуска.
  Разрешение щёлкать в игре опасно, можно пробовать редактировать blood.cfg. На вуду5 с последними бета-дровами у меня игра работает в 800x600. С проходимостью могут быть проблемы, но пройти пару уровней в софт-режиме никто не запрещает ведь


• Carmageddon (Carmageddon Splat Pack).
  Закиньте в папку с игрой ваш glide2x.ovl.
  При старте чёрный экран - это видео проигрывается, но оооочень медленно. Его можно просто пропустить.


• Pyl.
  Работает нормально. Закиньте в папку с игрой ваш glide2x.ovl.

Что ещё посмотреть?

• tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики (и не только видеокарт...)

• Очень подробный Обзор 3dfx Voodoo5 5500 AGP

...Но вы всегда можете дополнить!


Оригинал поста от 26.09.2008. Контент весьма спорный.

1. Зачем?

Во первых, в отличие от 3dfx ускорителей прошлого поколения все эти являются и 2Д и 3Д вместе. Потом, например если вы хотите поиграть например в Hitman: Codename 47 в Glide режиме то вам не хватит даже две вторых Voodoo, а как МИНИМУМ Voodoo5 4500, при этом вы хотите совместимости со старыми ДОС GLIDE (о проблемах с ними позже) и Win Glide играми - то вам необходимо что то из этих видеоадаптеров.

2. Драйвера

В Windows XP уже есть встроенный драйвер, он вполне сносный, но всё-таки лучше поставить Omega или Amigasport последней версии, также бывают проблемы с панелью управления драйвера - так что рекомендую пользоваться утилитой V.Control
Для Windows 98 и с поддержкой D3D предпочтительней использовать Amigamerlin версии от 2.0 и выше,контрольную панель можно и прилагающуюся к вышеуказаным драйверам.

3. Предпочтения.
1). Слот
Начнём с самого главного - какой слот лучше - PCI или AGP? Если вы собираетесь собирать олдгеймерскую машину то лучше будет AGP хотя бы потому что на нём ОДИНОЧНАЯ карточка работает немного быстрее. Конечно, есть и минусы:
1. SLI невозможен по определению (хотя он не нужен, почему - чуть позже) НО его и не все 3dfx карточки поддерживают.
2. На некоторых материнках могут не работать (например, чипсеты от SIS старше 645DX не поддерживают видеокарты семейства Voodoo3, а даже если и работают, то с большими проблемами, особенно в 2D) Позже будет написан полный список.
2). ОС
Тут явно лидирует Windows 98 по причине проблем как и со старыми, так и с относительно новыми играми....
3). Железо
Лично я рекомендую процессоры частотой не ниже 600 мегагерц (из интелов подойдут целеры на 66 шине, а лучше P!!! на 100/133) но в паре например с видеокартами семейства V5 5500 лучше конешно от 1 гигагерц. Во всех случаях не забываем о 256 мб DIMM RAM (или DDR1) ну и конешно материнская плата на НЕ новом чипсете и с AGP2x/4x (на 8x вряд ли заведётся при любом чипсете). При выполнении этих условий вы сможете играть в Q3, Serious Sam и даже Hitman 1/2 с 3dfx режимом (правда он там очень кривой) и Max Payne в D3D (разумеется, на Voodoo3 прийдётся включать низкое разрешение).

4. Проблемы

К сожалению, эти карточки не идеальны - хотя бы потому что плохо дружат со старыми GLIDE играми - а некоторые вообще не работают (например, Blood с патчем Glide). Однако, у них есть неоспоримые плюсы: совместимость с новыми старыми (от 1999 г.в.) и вместе с тем со старыми играми (не идеальная конечно НО лучше любого глайд враппера). Истинным олдгеймерам я рекомендую помимо основной карточки - AGP ставить в PCI слот либо V1, либо V2.

Полезные ссылки:
tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики(и не только видеокарт...)
3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.
Index Page - тоже, что и предыдущий

PS: Я знаю что пока ФАК очень поверхностный неполный и может я гдето неправ. Поэтому пишите сдесь комментарии и о проблемах заодно.



@Strannik_, хорошо. Квэйк через GLQuake запускается, но строго в 640х480. Внутри игры в опциях сменить размер не даёт, пишет "меняйте размер в командной линии". Если запускать "GLQuake.exe -width 1024 -bpp 16", при запуске вылет с ошибкой. Как на самом деле сменить размер в GLQuake-версии?



Так и менять, параметрами к экзешнику.
Попробуй ещё высоту 768 добавить.



Там такой параметр не предлагается вводить.



Ускорителем Doom являются сорс порты



Нашёл здесь: https://soggi.org/misc/game-patches.htm



По хорошему, вам не мешало бы добавить описание системы, включая модель Voodoo, операционную систему, драйвер Voodoo.
Т.к. в этой теме Voodoo 1/2 не учитываются, будем считать, что ваш ускоритель поддерживает разрешения выше 800x600.

У меня записано такое решение

Как поменять разрешение в GLQuake?
По умолчанию игра идет с разрешением 640х480х16.
Во время запуска в командной строке. Пример:
glquake -width 800 -height 600
Консоль требует отдельного указания разрешения. Пример:
glquake -width 1024 -height 768 -conwidth 1024
Настройка цветовой палитры:
glquake -width 800 -height 600 -BPP 32

Разрешение выше 640х480 не устанавливается.
Установить патч GLQuake_0_97_Patch.rar
В каталоге игры заменить файл opengl32.dll на файл из 3dfx MiniGL 1.49 для GLQuake.

32-х битные разрешения не устанавливаются
В 3Dfx Tools (драйвер для 3Dfx Voodoo 5 5500) на вкладке 3dfx Advanced Features раздел OpenGL/Glide параметру Rendering Color-depth задать значение Software Controlled.

Соответственно,
GLQuake_0_97_Patch.rar - Quake (1996, DOS, файлы)
3dfx MiniGL 1.49 - 3dfxzone.it | 3dfx Channel | 3dfx Files Browser | 3dfx Utilities | 3dfx MiniGL 1.49

Подробнее: Руководство по настройке GL Quake и Quake World.txt



PIII-600 Coppermine on 440BX, 512 MB RAM, Win98SE, Voodoo 3 3000 AGP 16 MB, driver: Voodoo3-10700.exe from Voodoo3 Drivers



@2Rain, то, что я сообщил выше должно сработать.
Только что проверил на аналогичной системе с 3Dfx Voodoo 3 1000 AGP.

Когда себе заметки составлял была система TUSL2-C, Pentium III-S 1400, 3Dfx Voodoo 5 5500 64M AGP. Поэтому параметры в настройках драйвера 3DFX могут отличаться или вовсе отсутствовать.



@Strannik_, позже проверю, у нас скоро 2 часа ночи. Спасибо!



Если интересно, какая-то из версий гздума запускается и работает с вуду3

--- добавлено 23 окт 2020, предыдущее сообщение размещено: 23 окт 2020 ---

@2Rain, попробуй прежде всего удалить файл опенгл32.длл в папке глквейка, если он там есть.



Волею судеб попался в руки говнокомп в АТ корпусе с памятной маркой AT питальника JNC с целероном 333 и платой Lucky Star на 693 виашке (аж передернуло)...
Решил для начала разобрать, потрусить пыль. Выковырял видяху, думал рива какая-то, но зацепился глаз за эмблемку 3dfx на текстолите...
Никаких опознавательных маркировок не было, попробовал на удачу код с текстолита 210-0364-003 погуглить
Оказалось, 3000 вуда.
3DFX Interactive 210-0364-003 Voodoo3 3000 16MB AGP Video Card
Попробовал запустить, вроде живая, 16МБ памяти. Хотел скрин сфоткать, но не останавливается картинка биоса видеокарты при помощи pause, только биоса платы
Кто-то прикрутил к ней вентилятор (на один саморез, лол)
Собственно, с вудами никогда дела не имел от слова вообще, но любопытно поиграться.
Какой для нее комп надо? Я так понимаю, нужен с AGP первой версии с ключем ближе к левому краю разъема, т.е. что-то вроде i440-VIA693 или универсальным i815 - KT133A?
Еще какие-то виашки были под P4 и DDR память (без ключей), они пойдут?

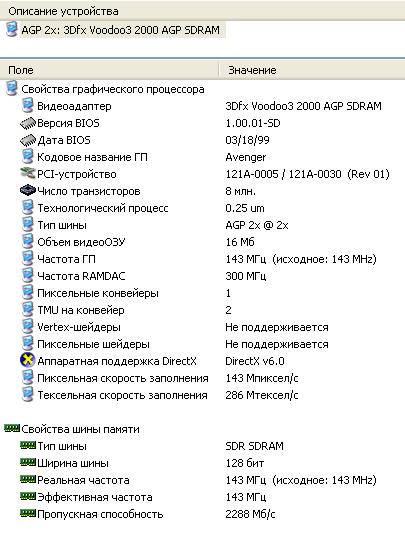

@radical1010, 2000
На P4 (SiS) с универсальным agp работает, VIA таких не встречал



Самое мощное под P4 с универсальным AGP - SIS 645DX. По уровню примерно Intel 850 на RDRAM. На VIA тоже есть, но они постарше и похуже.

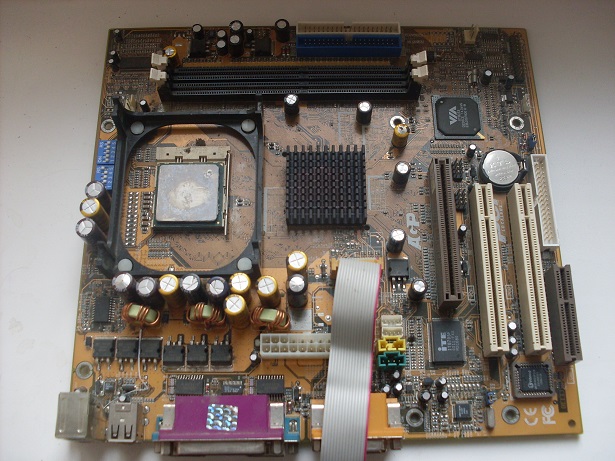

Вот такая есть платка
http://www.win3x.org/uh19/public/motherboard/manual/p254-6047af70dd4bd736094762.pdf




и такая
Материнская плата Elitegroup P4VMM2 / L rev.8.1 — купить, цена и характеристики, отзывы



Elitegroup P4VMM2, на чипсете A, есть риск спалить. Лучше проверять с какой-нибудь дешманской S3 Trio3D.



У меня как раз есть пара AGP S3 3D c первой версией AGP

По ссылке в описании Никса написано:
"4x/2х (v 2.0). Карты с Vi/o 3.3В не поддерживаются."
Это оно? Ключей в слоте на моей плате нет, она именно что версии 8.1



Да, оно.



Запустил, пока под ХР, для опытов.
Плата GA-8STXC Rev 1.0, пришлось на ней перепаять с полдюжины емкостей. Проц P4 2.8
В 2001SE марке набирает 2100+ марков. Драйвер amigasport3.0
Я так понял, что полноценно оно работает только под 9х?



Полноценно что? Вуда? Win2k дрова вполне нормальные.



WinXP спокойно работает с драйверами Win2k. Ещё не успели в то время всех погромистов на индусов поменять, ага...
Единственное -- в Win2k мелкомягкие видеоподсистему в ядро впихнули, поэтому обычно *.sys в видеодрайверах под эту ОС криво работают при старте в пользовательском режиме (куда их WinXP по умолчанию и помещает). В общем -- лезешь в диспетчер устройств и меняешь им тип старта с "автомат" на "система".
