Hard Voodoo 3/4/5 (все, кроме V1/2)

...спустя 7 лет существования темы FAQ всё-таки насобирался.
N.B. Карты на Voodoo1/2 обсуждаются в отдельной теме.


Что такого в этих Voodoo3/4/5 ?
Карты на чипах Voodoo3/4/5 олдгеймеру интересны прежде всего из-за поддержки проприетарного API Glide, бывшего одним из самых популярных api тех лет. Часто игры выпускались с одновременной поддержкой Glide и какого-нибудь ещё популярного 3D-api, при этом картинка в Glide могла отличаться от картинки в другом api! В общем и целом под Glide было заточено более сотни игр (список на вики).


Ключевые особенности карт на Voodoo3/4/5

• В отличие от своих предшественников (voodoo1/2), это уже полноценные интегрированные 2D/3D решения с поддержкой разрешений вплоть до 1600x1200 и даже способные рисовать 3D в окне.


• Ни одна из карт не поддерживает SLI. Знакомые штырьки на некоторых картах - это фиче-коннектор, предназначенный для подключения, например, к тв-тюнеру.


• Все карты на базе voodoo3/4/5 по-прежнему процессорозависимы в играх, потому что у них нет аппаратного блока расчёта трансформации и освещения вершин (Hardware T'n'L). Это значит, что чем медленнее ваш процессор, тем медленнее будет работать видеокарта. И наоборот

• 32-битный рендеринг в 3D поддерживается только на Voodoo4/5.

• Аппаратный постфильтр для 16-битного рендеринга. Точно так же, как и на вуду1/2, этот фильтр путём нехитрых манипуляций позволяет получать на выходе карты 22-битное изображение.

  На всякий случай: в 32-битном рендеринге постфильтр не работает


• Вся серия видеокарт voodoo3/4/5 поддерживает 3 api:
  • Direct3D (DirectX)


  • Glide. Совместимость с играми эпохи voodoo1/2 в этом api неполная! Особенно это касается игр под DOS. Однако для большинства таких игр всё же существуют способы запуска (см. ниже абзац о совместимости).


  • OpenGL. В официальных драйверах поддержка OpenGL всеми картами реализована только как OpenGL -> Glide Wrapper. Да, это точно.








Подробный экскурс по каждому семейству Voodoo и как распределялась модельная линейка можно почитать у нас на вики (и дополнить тоже можно!)


Драйвера и где их достать.
Если говорить об официальных дровах, то поддержка заканчивается на Линолиуме (Windows ME).
В Windows XP есть встроенный драйвер для voodoo3/4/5, но он без Glide.
Помимо оригинальных, существует множество любительских драйверов с поддержкой до windows 7 включительно.

Достать драйвера можно здесь:

• 3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.;


• Index Page - то же, что и предыдущий;


• VOGONS Vintage Driver Library - образы установочных дисков и драйвера к картам 3dfx.

Можно ли содержать в одном пк voodoo1/2 и voodoo3/4/5?

Почитайте сперва здесь (конфликты драйверов).


Тонкая настройка и отладочные переменные Voodoo3/4/5

Для отладки Voodoo в DOS существуют специальные переменные (DOS environment variables). Они задаются инструкцией
SET X=Y,
где X - имя переменной , Y - её значение.

Переменные применяются на-лету, но могут быть нюансы - лучше перестарховаться и настроить через autoexec.bat

В винде можно разгонять (o/c) voodoo3/4/5 с помощью реестра, драйверов, а также с помощью универсальной утилиты Powerstrip, которая предоставляет некоторые дополнительные возможности разгона.

Для твикинга скрытых параметров карт можно использовать любительские драйвера с расширенной панелью управления, либо твикать значения реестра вручную. Все параметры прописываются в следующем ключе реестра:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\

!!Номер 0000 у вас может отличаться!! Это зависит от того, сколько у вас карт уже побывало в системе и под каким номером сейчас работает ваш 3dfx voodoo.

В качестве названий параметров можно использовать переменные для отладки, как ранее в DOS. Опять же, для верности лучше ребутнуть комп после изменений параметров.

Список переменных от вуду1/2
Для вуду3/4/5 появились новые переменные, наиболее полный список есть здесь.

Обратите внимание: в зависимости от версии драйверов, какие-то переменные там могут не работать. Точно посмотреть какие переменные работоспособны у вас можно, открыв HEX-редактором файл драйвера glidexx.xxx
Например, мне так у не удалось заставить работать переменную для скриншотов из glide (FX_GLIDE_SCREENSHOT_KEY) под DOS, хотя в одной из последних версий glide2x.ovl она присутствует.


Популярные твики:

Спойлер: Включение 22-битного пост-фильтра

За постфильтр отвечают сразу две опции дров: 3D Filter Quality и Alpha-Blending. Если обе задраны соответственно в High и Sharper, то на выходе получается 22-битное изображение. При этом:

Т.е. параметр "3D Filter Quality" позволяет выбирать режим "улучшателя" дизеринга. Значение Normal соответствует режиму фильтрации "1x4 линейный" (такой как в voodoo1), значение High соответствует улучшенному режиму фильтрации "2x2 квадратный" (voodoo3/4/5).


N.B. Работоспособность постфильтра также завязана на версию драйверов. Часто бывает, что при определённом сочетании опций постфильтр просто не работает. Например:

Спойлер: Решение проблемы снятия скриншота при игре в glide на вуду3/4/5.

При нажатии PrtScn вы получите искажённое изображение.

Решается назначением спец. клавиши на шоты для Glide:

Спойлер: Как сделать скриншот игры со включенным пост-фильтром

Увы, заскриншотить 22-битную картинку у вас не получится - ведь в буфере кадров, который вы собираетесь зашотить, ещё лежит 16-битная картинка, а постфильтр (он потому и пост-) применяется уже на стадии преобразования сигнала (в RAMDAC).
Однако же выход есть: его (постфильтр) можно сэмулировать на скриншоте! Провести столь технологичную операцию вам поможет старый-добрый HyperSnap.
Настраивается это так

Спойлер: Включение второго текстурного блока на картах voodoo3 velocity.

Совместимы ли voodoo3/4/5 с играми под DOS?
Для большинства dos-игр первое, что нужно сделать - поставить 3dfx-патч. Такие патчи в большинстве своём есть у нас на страницах с играми. После этого, как правило, в папке с игрой появится отдельный исполняемый файл для запуска именно 3dfx-версии.

Большинство 3dfx-патчей идёт со своим драйвером glide2x.ovl, который ориентирован на старые карты (voodoo1/2). Если у вас после запуска 3dfx-версии игры - фриз или краш, первое, что нужно попробовать, - заменить оригинальный файл glide2x.ovl, идущий с патчем, на glide2x.ovl из комплекта ваших установленных драйверов.
Т.е. необходимо скопировать ваш glide2x.ovl в папку с исполняемым файлом игры (обычно папка с игрой). Любая игра первым делом ищет файл glide2x.ovl в своей директории. Именно так, подменяя оригинальный glide2x.ovl, очень часто удаётся запустить ту или иную игру под DOS.

Бывают сложные случаи, когда glide2x.ovl статически слинкован (вшит) с исполняемым файлом игры. В этом случае вы можете или переделать экзешник, или воспользоваться переменными для отладки (см. выше).


Табличка совместимости Voodoo3 с DOS-играми под Glide на VOGONS (не полная).

Популярные частные случаи:

• Blood.
  Закиньте в папку с игрой glide2x.ovl. Затем скачайте 3dfx-патч с этой страницы. Внутри архива вы найдёте всё необходимое для запуска.
  Разрешение щёлкать в игре опасно, можно пробовать редактировать blood.cfg. На вуду5 с последними бета-дровами у меня игра работает в 800x600. С проходимостью могут быть проблемы, но пройти пару уровней в софт-режиме никто не запрещает ведь


• Carmageddon (Carmageddon Splat Pack).
  Закиньте в папку с игрой ваш glide2x.ovl.
  При старте чёрный экран - это видео проигрывается, но оооочень медленно. Его можно просто пропустить.


• Pyl.
  Работает нормально. Закиньте в папку с игрой ваш glide2x.ovl.

Что ещё посмотреть?

• tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики (и не только видеокарт...)

• Очень подробный Обзор 3dfx Voodoo5 5500 AGP

...Но вы всегда можете дополнить!


Оригинал поста от 26.09.2008. Контент весьма спорный.

1. Зачем?

Во первых, в отличие от 3dfx ускорителей прошлого поколения все эти являются и 2Д и 3Д вместе. Потом, например если вы хотите поиграть например в Hitman: Codename 47 в Glide режиме то вам не хватит даже две вторых Voodoo, а как МИНИМУМ Voodoo5 4500, при этом вы хотите совместимости со старыми ДОС GLIDE (о проблемах с ними позже) и Win Glide играми - то вам необходимо что то из этих видеоадаптеров.

2. Драйвера

В Windows XP уже есть встроенный драйвер, он вполне сносный, но всё-таки лучше поставить Omega или Amigasport последней версии, также бывают проблемы с панелью управления драйвера - так что рекомендую пользоваться утилитой V.Control
Для Windows 98 и с поддержкой D3D предпочтительней использовать Amigamerlin версии от 2.0 и выше,контрольную панель можно и прилагающуюся к вышеуказаным драйверам.

3. Предпочтения.
1). Слот
Начнём с самого главного - какой слот лучше - PCI или AGP? Если вы собираетесь собирать олдгеймерскую машину то лучше будет AGP хотя бы потому что на нём ОДИНОЧНАЯ карточка работает немного быстрее. Конечно, есть и минусы:
1. SLI невозможен по определению (хотя он не нужен, почему - чуть позже) НО его и не все 3dfx карточки поддерживают.
2. На некоторых материнках могут не работать (например, чипсеты от SIS старше 645DX не поддерживают видеокарты семейства Voodoo3, а даже если и работают, то с большими проблемами, особенно в 2D) Позже будет написан полный список.
2). ОС
Тут явно лидирует Windows 98 по причине проблем как и со старыми, так и с относительно новыми играми....
3). Железо
Лично я рекомендую процессоры частотой не ниже 600 мегагерц (из интелов подойдут целеры на 66 шине, а лучше P!!! на 100/133) но в паре например с видеокартами семейства V5 5500 лучше конешно от 1 гигагерц. Во всех случаях не забываем о 256 мб DIMM RAM (или DDR1) ну и конешно материнская плата на НЕ новом чипсете и с AGP2x/4x (на 8x вряд ли заведётся при любом чипсете). При выполнении этих условий вы сможете играть в Q3, Serious Sam и даже Hitman 1/2 с 3dfx режимом (правда он там очень кривой) и Max Payne в D3D (разумеется, на Voodoo3 прийдётся включать низкое разрешение).

4. Проблемы

К сожалению, эти карточки не идеальны - хотя бы потому что плохо дружат со старыми GLIDE играми - а некоторые вообще не работают (например, Blood с патчем Glide). Однако, у них есть неоспоримые плюсы: совместимость с новыми старыми (от 1999 г.в.) и вместе с тем со старыми играми (не идеальная конечно НО лучше любого глайд враппера). Истинным олдгеймерам я рекомендую помимо основной карточки - AGP ставить в PCI слот либо V1, либо V2.

Полезные ссылки:
tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики(и не только видеокарт...)
3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.
Index Page - тоже, что и предыдущий

PS: Я знаю что пока ФАК очень поверхностный неполный и может я гдето неправ. Поэтому пишите сдесь комментарии и о проблемах заодно.



Обычно выбираю OpenGL, но по-моему проблема была на D3D тоже



Первый Serious Sam у меня и на V2SLI повисал. Во время проигрывания демок, к примеру... Что-то кривое разработчики в коде игры наваяли.
Подозреваю, что это можно исправить в продвинутых настройках, но это поделие упорно их сбрасывает при каждом запуске.
Запускал через ярлык для Voodoo2 в меню "Старт". WinXPSP3.



Забыл написать, использую Win98
С V2 у меня ситуация интереснее:
В SS SE она у меня тоже зависает, но это потому что, у меня битая память на 2м TMU, я ее сам туда поставил, когда реанимировал свою 8мб версию Теперь у меня рабочая 12мб версия, но если память заполняется больше какого-то значения и натыкается на битую банку - карта зависает(раньше зависала при выборе разрешения больше 640х480 по тем же причинам) Сейчас зависает при активном использовании мультитекстурирования. При этом в Quake3 работает гораздо быстрее, чем 8мб версия и без зависаний, поэтому решил оставить так При этом SS можно заставить стабильно работать, если в реестре ограничить память 8мб, т.е. вместо 4мб на TMU поставить 2мб и тогда все работает хорошо.

Поэтому не исключаю возможности, что в моей v3 тоже чтото не так с памятью, но я пока не знаю, что можно такого запустить, что может также активно использовать мультитекстурирование.
Какой нить порт Doom3 для 3dfx? Или может быть Hitman попробовать? UT и Quake3 судя по стабильно работающей V2 его не использует



@M210, в Serious Sam на Voodoo необходимо отключать мультитекстурирование в расширенных настройках.



Памяти не хватает?



Добыл Voodoo3 2000 (STB, 16 Мб памяти, 143 МГц). Это мой первый опыт с Voodoo3, ранее с картами этого семейства дела не имел. Драйвера установил с образа оригинального диска (нашёл на vogons):
DirectX(r) Driver Version: 2.18, Win9x 2D/3D Display Drivers: 4.11.01.0441-1.00, Glide(tm) 2.X Driver: 2.60.00.0412, Glide 3.X Driver: 3.10.00.0406, 3dfx Tools: 1.2.0.16.
Пока вроде полёт нормальный, только два вопроса:

1. В Quake2 не удаётся установить разрешение выше, чем 800x600 - сбрасывает в софтверный рендеринг. Аналогичная проблема у меня была на другой конфигурации с Voodoo Banshee.
2. После пятиминутной пробежки в Unreal радиатор сильно нагревается - палец на нём не удержать, при этом никакие артефакты не лезут. На всякий случай остановил игру. Это норма для Voodoo3 или, скорее всего, между чипом и радиатором высох термоклей?



1. До какой-то версии minigl (используемый в том числе и Q2) не понимает разрешения выше 800×600. Самое простое решение -- выбрать default opengl, на картах 3dfx оно всё равно через враппер ogl->glide работать будет.

З.Ы. Что в консоли пишет в качестве имени видеокарты?

2. Да, карта сильно греется.



Для термоклея быть высохшим - нормальное состояние, это не термопаста. Видяха действительно горячая, если без дополнительного обдува. По даташиту допустимая максимальная температура на крышке чипа 100 °С. Без разгона и вольтмода Voodoo3 2000 должна 7.5 Вт тепла рассеивать при максимальной нагрузке. Лучше чем-то слегка гонять воздух - меньше шансов подпалить в жаркую погоду в тесном корпусе.



При выборе default OpenGl сбрасывает в software rendering при любом разрешении.

Ясно, сэкономили на охлаждении, значит. В идеале надо что-то прикрутить. Мне в этом плане нравится Matrox G400 - и температура в норме, и ничего не жужжит.



Погонял Quake II на своём ретро-ПК с Voodoo2 SLI.
Версия minigl в оригинальном Q2 (16.11.1997, 142336 Б, CRC32: 4fedb203) обзывает найденное "3dfx Interactive Voodoo(tm)". Про Voodoo3 явно тоже не в курсе. Но в 1024×768 работает. Режется разрешение только для Voodoo Rush?
Патч Q2 3.20 НЕ обновляет minigl.
Установка любого из 2 официальных дополнений (The Reckoning и Ground Zero) обновляет minigl до версии 13.02.1998/10.04.1998, 142848 Б, CRC32:406bd83e. Изменений не видать: Voodoo(tm), в 1024×768 работает.
Netpack обновляет minigl до версии 1.3 (29.04.1998, 155648 Б, CRC32: c8ec765e). Эта версия уже типа в курсе про Voodoo2... "GL_RENDERER: 3dfx Interactive Voodoo^2(tm)", ага...
По идее, чем выше версия minigl, тем больше шансов, что оно Voodoo3 опознает и перестанет выкобениваться. Последняя версия вроде как 1.4.9. Но у меня для тестов только Voodoo2 SLI.

По поводу неработающего default opengl -- кинь в папку с игрой 3dfxogl.dll из драйверов Voodoo3, переименовав его в opengl32.dll.



Что мешает прикрутить тихий кулерок на радиатор? У меня так и сделано.
@Gamecollector, про вуду2 рядом тема.



@Gamecollector, в драйверах Voodoo3, к сожалению, не нашёл файла 3dfxogl.dll.

--- добавлено 31 дек 2021, предыдущее сообщение размещено: 31 дек 2021 ---

Ничего не мешает, просто родной радиатор хотелось сохранить без повреждений.

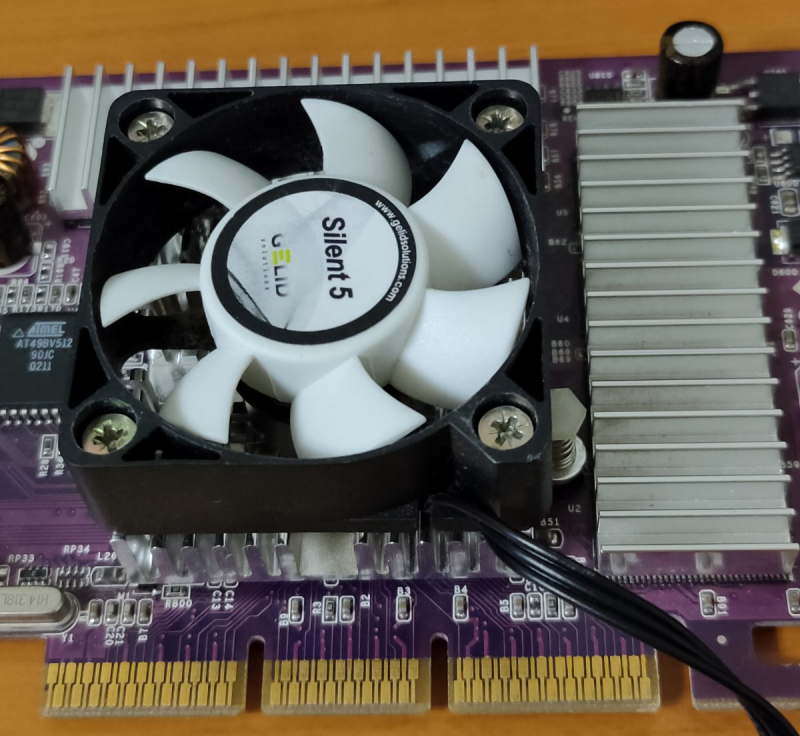

На мою 2000 AGP предыдущий владелец прикрутил совковым шурупом больший по размеру вентилятор, так что радиатор уже все равно уже погнут и поцарапан был.



Эээ... Последний официальный драйвер для Voodoo3 под Win9x, voodoo3-10700.exe, честно спёртый из интернетов. 3dfxogl.dll там в папке driver9x. А вообще -- эта библиотека должна копироваться в системную папку Windows при установке драйвера.
Аналог под Win2k, voodoo3-win2k-10300.exe -- в папке driver2k, соответственно. Должен спокойно работать и под WinXP.
Контрольная сумма у этого файла в обоих драйверах одна и та же.



Пластиковые стяжки в помощь.



Можно и так, но очень не люблю колхозные крепления) По возможности стараюсь добиваться такого результата:



Но с вудушным приклеенным радиатором, конечно, так не сделаешь. С Banshee было в этом плане проще - у неё крепление такое же, как на Riva TNT/TNT2.



Живая вуда с колхозным обдувом лучше дохлой с идеальныма заводским радиатором.



Тут не поспоришь

--- добавлено 31 дек 2021, предыдущее сообщение размещено: 31 дек 2021 ---

Спасибо за наводку, драйвера скачал и установил. Файл 3dfxogl.dll закинул в папку с Quake2 и переименовал в opengl32.dll, результата это не дало - при выборе default opengl так же выкидывает в soft-рендеринг.



А в консоли Q2 что при этом пишет?



@Gamecollector, пишет "GLimp_Init() - no hardware acceleration detected". Обновил minigl-драйвер до версии 1.49 (3dfxgl.dll), с ним проблемы с разрешением нет. Пробовал 1280x960 - всё в порядке.

--- добавлено 31 дек 2021, предыдущее сообщение размещено: 31 дек 2021 ---

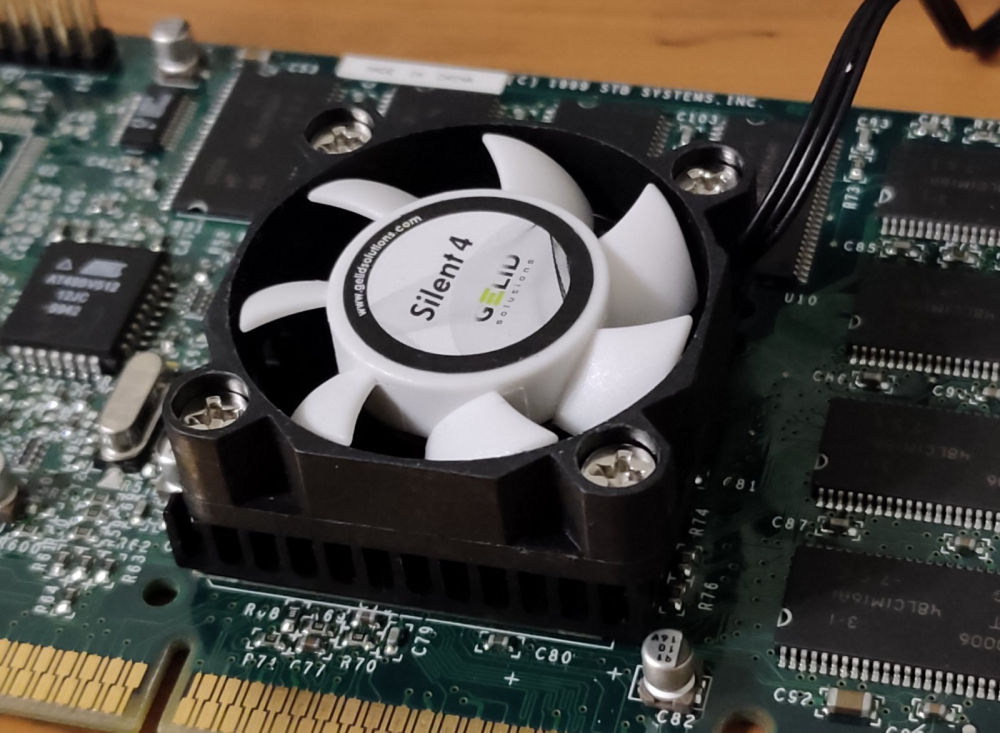

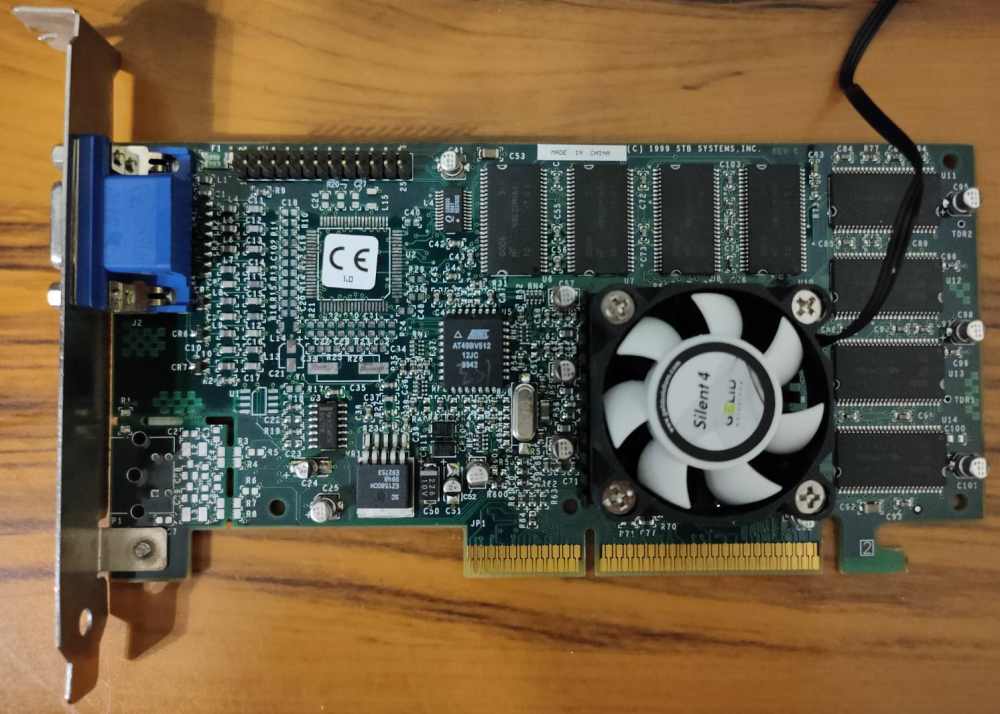

Повезло с радиатором - 40 мм вентилятор встал как родной, винты полностью зашли с нормальной фиксацией (не прокручиваются):
