Hard Voodoo 3/4/5 (все, кроме V1/2)

...спустя 7 лет существования темы FAQ всё-таки насобирался.
N.B. Карты на Voodoo1/2 обсуждаются в отдельной теме.


Что такого в этих Voodoo3/4/5 ?
Карты на чипах Voodoo3/4/5 олдгеймеру интересны прежде всего из-за поддержки проприетарного API Glide, бывшего одним из самых популярных api тех лет. Часто игры выпускались с одновременной поддержкой Glide и какого-нибудь ещё популярного 3D-api, при этом картинка в Glide могла отличаться от картинки в другом api! В общем и целом под Glide было заточено более сотни игр (список на вики).


Ключевые особенности карт на Voodoo3/4/5

• В отличие от своих предшественников (voodoo1/2), это уже полноценные интегрированные 2D/3D решения с поддержкой разрешений вплоть до 1600x1200 и даже способные рисовать 3D в окне.


• Ни одна из карт не поддерживает SLI. Знакомые штырьки на некоторых картах - это фиче-коннектор, предназначенный для подключения, например, к тв-тюнеру.


• Все карты на базе voodoo3/4/5 по-прежнему процессорозависимы в играх, потому что у них нет аппаратного блока расчёта трансформации и освещения вершин (Hardware T'n'L). Это значит, что чем медленнее ваш процессор, тем медленнее будет работать видеокарта. И наоборот

• 32-битный рендеринг в 3D поддерживается только на Voodoo4/5.

• Аппаратный постфильтр для 16-битного рендеринга. Точно так же, как и на вуду1/2, этот фильтр путём нехитрых манипуляций позволяет получать на выходе карты 22-битное изображение.

  На всякий случай: в 32-битном рендеринге постфильтр не работает


• Вся серия видеокарт voodoo3/4/5 поддерживает 3 api:
  • Direct3D (DirectX)


  • Glide. Совместимость с играми эпохи voodoo1/2 в этом api неполная! Особенно это касается игр под DOS. Однако для большинства таких игр всё же существуют способы запуска (см. ниже абзац о совместимости).


  • OpenGL. В официальных драйверах поддержка OpenGL всеми картами реализована только как OpenGL -> Glide Wrapper. Да, это точно.








Подробный экскурс по каждому семейству Voodoo и как распределялась модельная линейка можно почитать у нас на вики (и дополнить тоже можно!)


Драйвера и где их достать.
Если говорить об официальных дровах, то поддержка заканчивается на Линолиуме (Windows ME).
В Windows XP есть встроенный драйвер для voodoo3/4/5, но он без Glide.
Помимо оригинальных, существует множество любительских драйверов с поддержкой до windows 7 включительно.

Достать драйвера можно здесь:

• 3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.;


• Index Page - то же, что и предыдущий;


• VOGONS Vintage Driver Library - образы установочных дисков и драйвера к картам 3dfx.

Можно ли содержать в одном пк voodoo1/2 и voodoo3/4/5?

Почитайте сперва здесь (конфликты драйверов).


Тонкая настройка и отладочные переменные Voodoo3/4/5

Для отладки Voodoo в DOS существуют специальные переменные (DOS environment variables). Они задаются инструкцией
SET X=Y,
где X - имя переменной , Y - её значение.

Переменные применяются на-лету, но могут быть нюансы - лучше перестарховаться и настроить через autoexec.bat

В винде можно разгонять (o/c) voodoo3/4/5 с помощью реестра, драйверов, а также с помощью универсальной утилиты Powerstrip, которая предоставляет некоторые дополнительные возможности разгона.

Для твикинга скрытых параметров карт можно использовать любительские драйвера с расширенной панелью управления, либо твикать значения реестра вручную. Все параметры прописываются в следующем ключе реестра:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\

!!Номер 0000 у вас может отличаться!! Это зависит от того, сколько у вас карт уже побывало в системе и под каким номером сейчас работает ваш 3dfx voodoo.

В качестве названий параметров можно использовать переменные для отладки, как ранее в DOS. Опять же, для верности лучше ребутнуть комп после изменений параметров.

Список переменных от вуду1/2
Для вуду3/4/5 появились новые переменные, наиболее полный список есть здесь.

Обратите внимание: в зависимости от версии драйверов, какие-то переменные там могут не работать. Точно посмотреть какие переменные работоспособны у вас можно, открыв HEX-редактором файл драйвера glidexx.xxx
Например, мне так у не удалось заставить работать переменную для скриншотов из glide (FX_GLIDE_SCREENSHOT_KEY) под DOS, хотя в одной из последних версий glide2x.ovl она присутствует.


Популярные твики:

Спойлер: Включение 22-битного пост-фильтра

За постфильтр отвечают сразу две опции дров: 3D Filter Quality и Alpha-Blending. Если обе задраны соответственно в High и Sharper, то на выходе получается 22-битное изображение. При этом:

Т.е. параметр "3D Filter Quality" позволяет выбирать режим "улучшателя" дизеринга. Значение Normal соответствует режиму фильтрации "1x4 линейный" (такой как в voodoo1), значение High соответствует улучшенному режиму фильтрации "2x2 квадратный" (voodoo3/4/5).


N.B. Работоспособность постфильтра также завязана на версию драйверов. Часто бывает, что при определённом сочетании опций постфильтр просто не работает. Например:

Спойлер: Решение проблемы снятия скриншота при игре в glide на вуду3/4/5.

При нажатии PrtScn вы получите искажённое изображение.

Решается назначением спец. клавиши на шоты для Glide:

Спойлер: Как сделать скриншот игры со включенным пост-фильтром

Увы, заскриншотить 22-битную картинку у вас не получится - ведь в буфере кадров, который вы собираетесь зашотить, ещё лежит 16-битная картинка, а постфильтр (он потому и пост-) применяется уже на стадии преобразования сигнала (в RAMDAC).
Однако же выход есть: его (постфильтр) можно сэмулировать на скриншоте! Провести столь технологичную операцию вам поможет старый-добрый HyperSnap.
Настраивается это так

Спойлер: Включение второго текстурного блока на картах voodoo3 velocity.

Совместимы ли voodoo3/4/5 с играми под DOS?
Для большинства dos-игр первое, что нужно сделать - поставить 3dfx-патч. Такие патчи в большинстве своём есть у нас на страницах с играми. После этого, как правило, в папке с игрой появится отдельный исполняемый файл для запуска именно 3dfx-версии.

Большинство 3dfx-патчей идёт со своим драйвером glide2x.ovl, который ориентирован на старые карты (voodoo1/2). Если у вас после запуска 3dfx-версии игры - фриз или краш, первое, что нужно попробовать, - заменить оригинальный файл glide2x.ovl, идущий с патчем, на glide2x.ovl из комплекта ваших установленных драйверов.
Т.е. необходимо скопировать ваш glide2x.ovl в папку с исполняемым файлом игры (обычно папка с игрой). Любая игра первым делом ищет файл glide2x.ovl в своей директории. Именно так, подменяя оригинальный glide2x.ovl, очень часто удаётся запустить ту или иную игру под DOS.

Бывают сложные случаи, когда glide2x.ovl статически слинкован (вшит) с исполняемым файлом игры. В этом случае вы можете или переделать экзешник, или воспользоваться переменными для отладки (см. выше).


Табличка совместимости Voodoo3 с DOS-играми под Glide на VOGONS (не полная).

Популярные частные случаи:

• Blood.
  Закиньте в папку с игрой glide2x.ovl. Затем скачайте 3dfx-патч с этой страницы. Внутри архива вы найдёте всё необходимое для запуска.
  Разрешение щёлкать в игре опасно, можно пробовать редактировать blood.cfg. На вуду5 с последними бета-дровами у меня игра работает в 800x600. С проходимостью могут быть проблемы, но пройти пару уровней в софт-режиме никто не запрещает ведь


• Carmageddon (Carmageddon Splat Pack).
  Закиньте в папку с игрой ваш glide2x.ovl.
  При старте чёрный экран - это видео проигрывается, но оооочень медленно. Его можно просто пропустить.


• Pyl.
  Работает нормально. Закиньте в папку с игрой ваш glide2x.ovl.

Что ещё посмотреть?

• tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики (и не только видеокарт...)

• Очень подробный Обзор 3dfx Voodoo5 5500 AGP

...Но вы всегда можете дополнить!


Оригинал поста от 26.09.2008. Контент весьма спорный.

1. Зачем?

Во первых, в отличие от 3dfx ускорителей прошлого поколения все эти являются и 2Д и 3Д вместе. Потом, например если вы хотите поиграть например в Hitman: Codename 47 в Glide режиме то вам не хватит даже две вторых Voodoo, а как МИНИМУМ Voodoo5 4500, при этом вы хотите совместимости со старыми ДОС GLIDE (о проблемах с ними позже) и Win Glide играми - то вам необходимо что то из этих видеоадаптеров.

2. Драйвера

В Windows XP уже есть встроенный драйвер, он вполне сносный, но всё-таки лучше поставить Omega или Amigasport последней версии, также бывают проблемы с панелью управления драйвера - так что рекомендую пользоваться утилитой V.Control
Для Windows 98 и с поддержкой D3D предпочтительней использовать Amigamerlin версии от 2.0 и выше,контрольную панель можно и прилагающуюся к вышеуказаным драйверам.

3. Предпочтения.
1). Слот
Начнём с самого главного - какой слот лучше - PCI или AGP? Если вы собираетесь собирать олдгеймерскую машину то лучше будет AGP хотя бы потому что на нём ОДИНОЧНАЯ карточка работает немного быстрее. Конечно, есть и минусы:
1. SLI невозможен по определению (хотя он не нужен, почему - чуть позже) НО его и не все 3dfx карточки поддерживают.
2. На некоторых материнках могут не работать (например, чипсеты от SIS старше 645DX не поддерживают видеокарты семейства Voodoo3, а даже если и работают, то с большими проблемами, особенно в 2D) Позже будет написан полный список.
2). ОС
Тут явно лидирует Windows 98 по причине проблем как и со старыми, так и с относительно новыми играми....
3). Железо
Лично я рекомендую процессоры частотой не ниже 600 мегагерц (из интелов подойдут целеры на 66 шине, а лучше P!!! на 100/133) но в паре например с видеокартами семейства V5 5500 лучше конешно от 1 гигагерц. Во всех случаях не забываем о 256 мб DIMM RAM (или DDR1) ну и конешно материнская плата на НЕ новом чипсете и с AGP2x/4x (на 8x вряд ли заведётся при любом чипсете). При выполнении этих условий вы сможете играть в Q3, Serious Sam и даже Hitman 1/2 с 3dfx режимом (правда он там очень кривой) и Max Payne в D3D (разумеется, на Voodoo3 прийдётся включать низкое разрешение).

4. Проблемы

К сожалению, эти карточки не идеальны - хотя бы потому что плохо дружат со старыми GLIDE играми - а некоторые вообще не работают (например, Blood с патчем Glide). Однако, у них есть неоспоримые плюсы: совместимость с новыми старыми (от 1999 г.в.) и вместе с тем со старыми играми (не идеальная конечно НО лучше любого глайд враппера). Истинным олдгеймерам я рекомендую помимо основной карточки - AGP ставить в PCI слот либо V1, либо V2.

Полезные ссылки:
tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики(и не только видеокарт...)
3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.
Index Page - тоже, что и предыдущий

PS: Я знаю что пока ФАК очень поверхностный неполный и может я гдето неправ. Поэтому пишите сдесь комментарии и о проблемах заодно.



Коллеги, VOODOO 3000 AGP VIDEO CARD 16MB. Насколько склонны к смерти эти карты? На авито продают в неизвестном состоянии, но физически выглядит ок. Кот в мешке короч.



@vorob, это не особо горячая карта, и если она нормально выглядит, то должна быть в порядке. Другое дело, сколько может стоить эта карта в неизвестном состоянии. Ведь не исключено, что продавец знает, что она проблемная или вообще не рабочая. И заявляя о "неизвестном состоянии", он полностью снимает с себя ответственность за её работоспособность. Это очень удобная для продавца позиция. С учётом этого обстоятельства я бы больше 500 ₽ не дал.

Кстати, как-то купил Voodoo3 2000 за 2000 ₽, при этом у меня с продавцом была договорённость, что если она неживая, то я возвращаю ему карту, а он мне деньги. Она оказалась рабочей.



Эта за 2000₽ идёт. Обычно я вижу вуды3 за 5-6к.



@vorob, это кот в мешке. Цены сравнивать бессмысленно, потому что за 5000-6000 ₽ продают рабочую Voodoo3 3000, а за 2000 ₽ - в неизвестном состоянии.



@vorob, вполне себе могут и сдохнуть - как любая карта с пассивным охлаждением. Они, как и все 3dfx, терпят высокие температуры долго, но не бесконечно.



@TheMadLynx, ну почему обязательно с пассивным.. были же и Evil King 3.. (ирония)



Купил, в общем. Надеюсь рабочая. Но если нет, человек обещал вернуть деньгу.

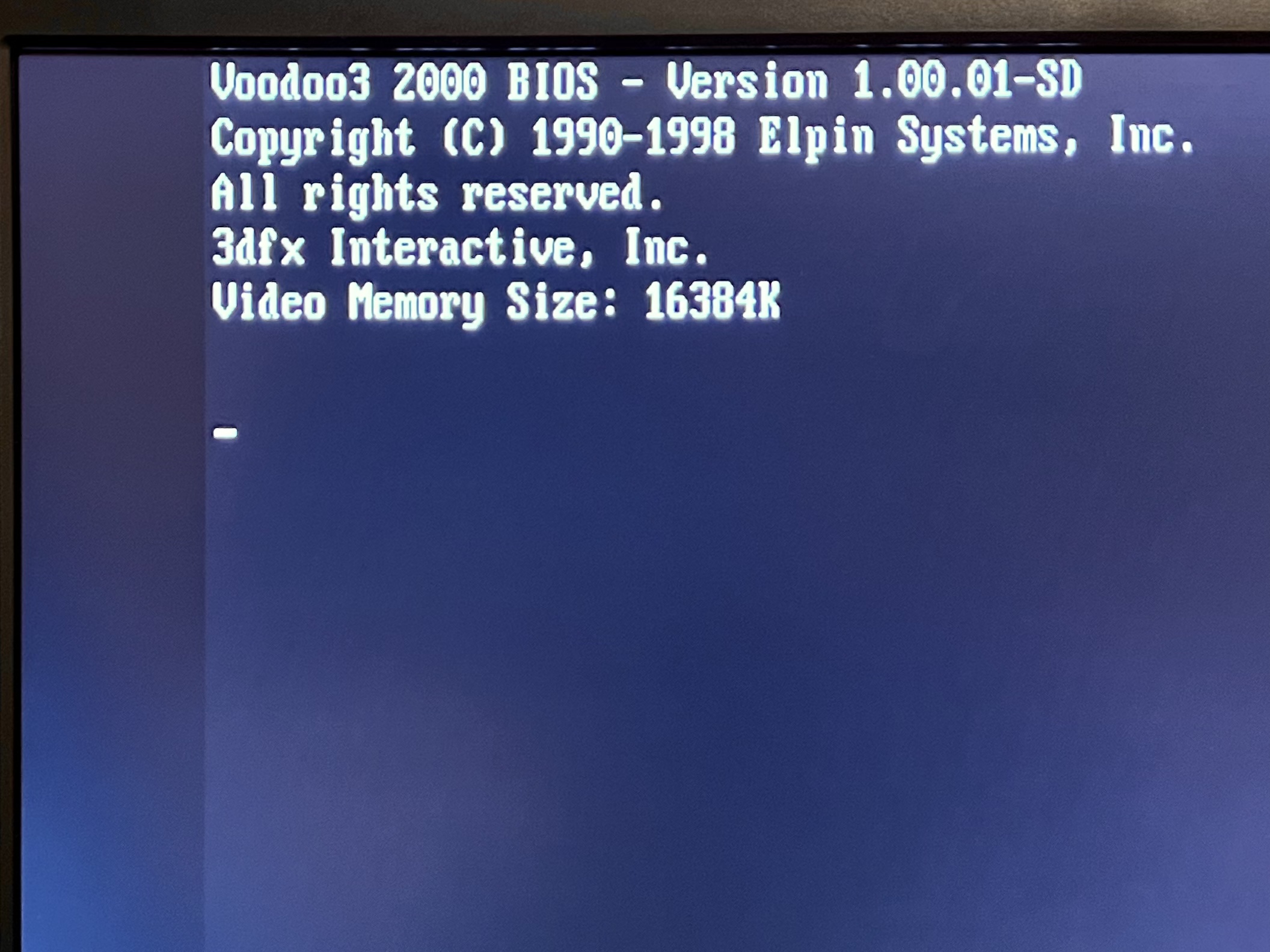

Работает! Правда продавал чел как 3000, а тут написано биос 2000.



Конгратс, почти 3000 - нужен разгон до 166/166. Может кто знает тут прогу по прошивке и подскажет (Нибитор вряд ли поможет)

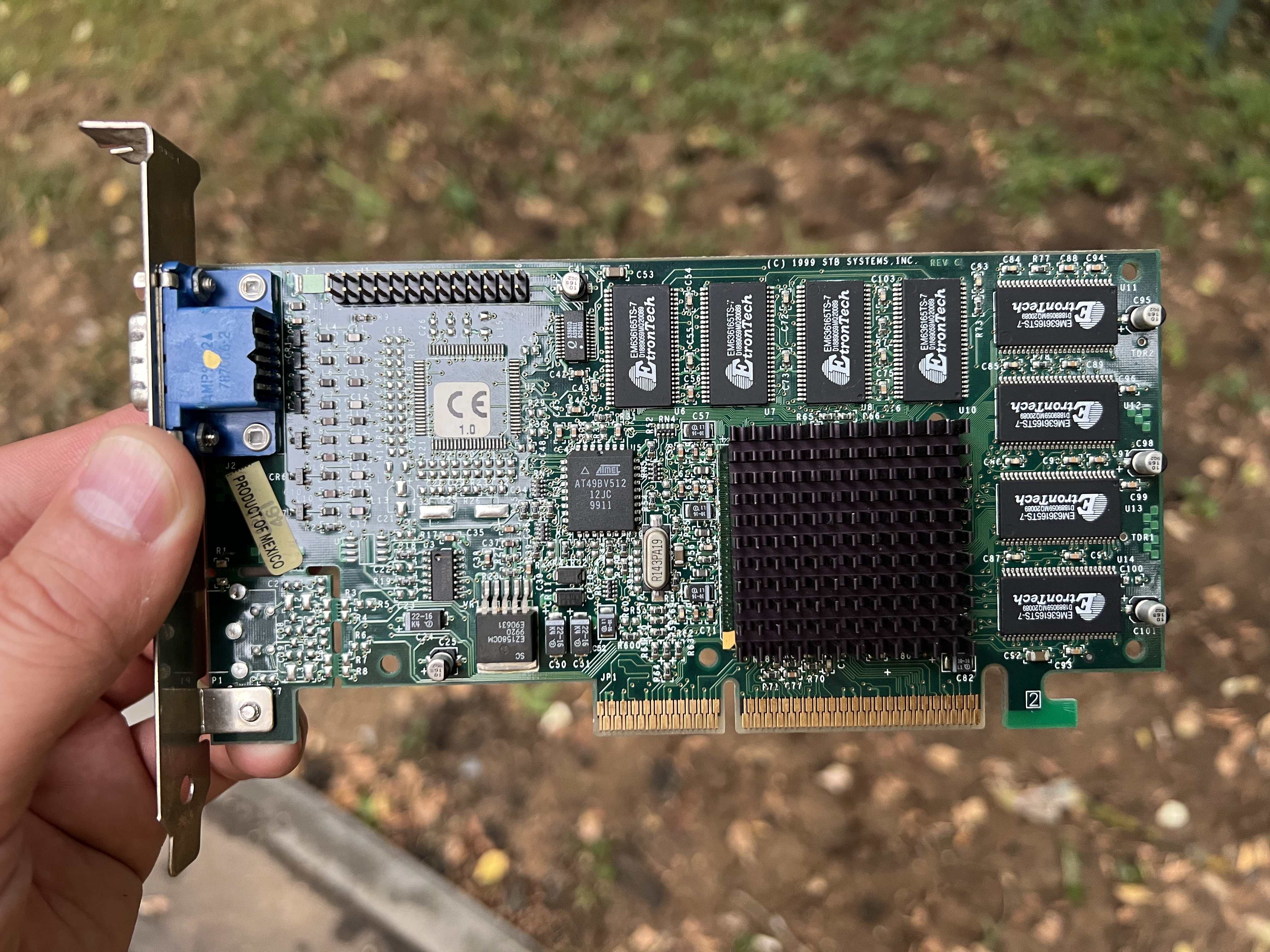

Это и есть 2000, у 3000 радиатор другой.
У меня точно такая же карточка, от этого же производителя. До частот 3000 она гонится родной утилитой, можно перешить и в 3000 на постоянку. Только я бы вертушку прикрутил к радиатору на всякий.



На этот радиатор идеально подходит 40-мм вентилятор GELID Silent 4 [FN-SX04-42]. Наверное, и любую другую сороковку можно красиво поставить, подобрав подходящие винты (проще всего подбирать прямо в магазине метизов). Здесь публиковал фото своего результата.



Я у себя нашел какую-то сороковку попроще, но тихую и с длинным хвостом, подключаю к разъему на плате. А винтов комповых я когда-то полкило всяких купил на барахолке на вес, там, наверное, четверть была саморезов для вентиляторов, так что с подбором не возникло проблем.

А есть для вуд какой бенч, который тестирует именно производительность в глайде, а не DX, как 3dmark?



Я не понимаю как этот радиатор держится на клею столько лет. Клей же размягчается от нагрева. Или они там суперклей бахнули? Я на обдув поставлю, не хочу нагрузку и вибрации создавать. Да и крепление винта наверно уродует радиатор.

--- добавлено 29 июл 2022, предыдущее сообщение размещено: 29 июл 2022 ---

Коллеги, есть вопрос. Изображение с вуды мыльное. Причём мыльное словно это телик на котором включили хреновый mpeg шумодав. Я правильно понимаю что это та самая пресловутая «фишка» вуд? Что она не показывает дизеринг шум, как другие карты, а фильтрует его выводя чистую, хоть и мутную, картинку?

Пока пробовал на жк мониторе, чуть позже воспользуюсь элт

Это было на всех вудах? Или лучше так спросить, есть ли у вуду 3 недостатки по сравнению с вуду 1-2?

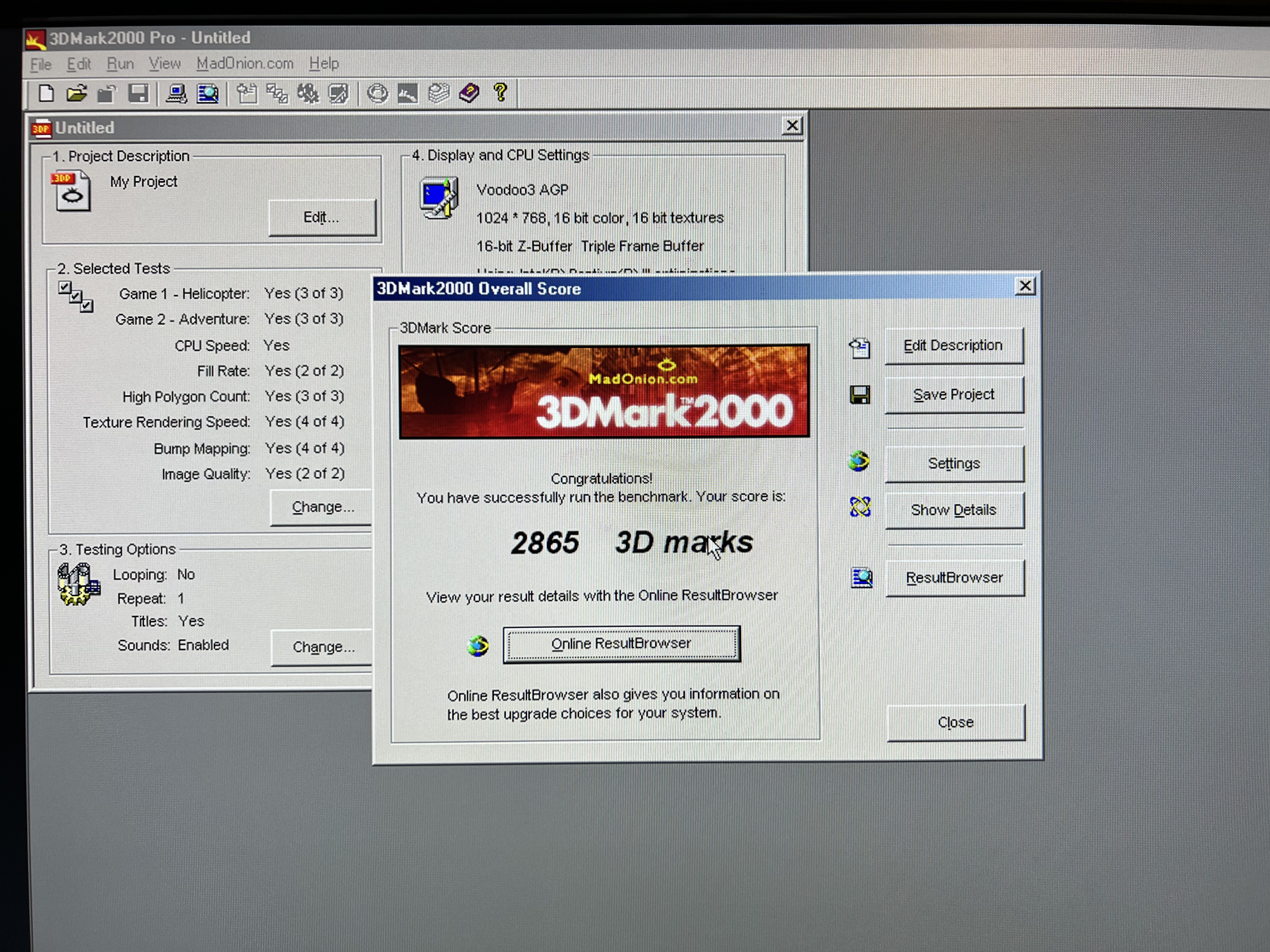

И ещё вопрос, я когда включил 3д Марк 2000 видел как экран моргнул. Не помню такого на других картах. Случаем там не происходит какое-то аппаратное переключение между 2д частью видеокарты и 3д?



В моём случае использованы не саморезы, а винты. Радиатор вообще никак не пострадал.



на мониторе стоят одни параметры, а в настройках марка другие, вот он и переключается
16-битный цвет, думаю, в первую очередь



Это в трёхмерных играх или везде? Пост-эффект на дизеринг вуды только в 3Д применяют, причём "мыльности" он не добавляет, а лишь сглаживает цветовые градации.

Недостатком можно считать только не 100% совместимость с 1-й и 2-й вудами.



Драйверы Voodoo 3/4/5 не поддерживают коррекцию гаммы.
Сами параметры есть, действия не оказывают.



@TheMadLynx, да, речь про 3д. Ну не знаю, у тебя по всему экрану зерно, как его победить? Бахнуть блюр какой-нибудь, чтоб скрыть зерно. Это вуда и делает. Постараюсь сделать фотосравнение и вернусь.

Навскидку, блад 2 второй уровень. В конце пути видна надпись с названием станции, на вуде ее замыливает в слёзы.



@vorob, о, теперь я понял. Это совсем не про то. У 3dfx до появления VSA-100 (V4/5/6) был жёсткий лимит на максимальный размер текстуры 256х256, из-за чего в более современных играх, всё выглядит нечётко, по сравнению с какой нибудь ривой, у которой этот лимит намного больше. В времена популярности вуды 1/2 разработчики игр учитывали их возможности и делали соответствующее текстурирование. А во времена вуды 3 популярными были ривы и ати с прочими матроксами, у которых поддерживался намного больший размер текстуры и разработчики делали свои игры ориентируясь уже на передовое железо, а не отсталый 3dfx, который поддерживали по остаточному принципу. Так что, не надо запускать на вуде игры, которые сделаны после пика их славы - и всё будет хорошо с качеством изображения.



LOD Bias какой?
